BEDIENUNGSANLEITUNG NQA4120G2 Bogen

Audio-Leistungsverstärker

Installations- und Benutzerhandbuch

WARNUNG: Zur Vermeidung von Feuer und Stromschlag darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf das Gerät gestellt werden.

Der Netzstecker wird als Trennvorrichtung verwendet. Der Netzstecker des Geräts darf nicht verbaut werden UND muss bei bestimmungsgemäßem Gebrauch leicht zugänglich sein. Um die Stromeinspeisung vollständig zu unterbrechen, muss der Netzstecker des Geräts vom Netz getrennt werden.

VORSICHT: INSTALLIEREN SIE DIESES GERÄT NICHT IN EINEM BÜCHERREGAL, EINBAUSCHRANK ODER EINEM ANDEREN BEGRENZTEN RAUM.

ACHTEN SIE AUF EINE GUTE BELÜFTUNG DES GERÄTS, UM STROMSCHLAG UND FEUER AUFGRUND VON ÜBERHITZUNG ZU VERMEIDEN.

ACHTEN SIE DARAUF, DASS VORHÄNGE UND ANDERE MATERIALIEN DIE LÜFTUNGSÖFFNUNGEN NICHT BLOCKIEREN.

Beachten Sie bei der Installation und Verwendung des Geräts stets die folgenden grundlegenden Sicherheitshinweise:

1. Lesen Sie diese Anleitungen.
2. Bewahren Sie diese Anleitungen auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anleitungen.
5. Verwenden Sie dieses Gerät NICHT in unmittelbarer Nähe von Wasser.
6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
7. Blockieren Sie NICHT die Lüftungsöffnungen. Installieren Sie das Gerät gemäß den Anleitungen des Herstellers.
8. INSTALLIEREN SIE DAS GERÄT NICHT in unmittelbarer Nähe von Wärmequellen wie Heizkörpern, Heizungen, Öfen oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen.
9. Umgehen Sie NICHT die Sicherheitsfunktion des geerdeten Netzsteckers. Ein geerdeter Stecker ist ein Schukostecker. Wenn der mitgelieferte Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen Elektriker, um Ihre Steckdose auszuwechseln.
10. Schützen Sie das Netzkabel davor, dass darauf getreten oder es eingeklemmt wird, insbesondere an Steckern, Steckdosen und an der Stelle, an der es aus dem Gerät austritt.
11. Verwenden Sie nur Zubehörteile, die vom Hersteller empfohlen werden.
12. Ziehen Sie den Netzstecker bei Gewitter oder wenn das Gerät längere Zeit nicht verwendet wird.
13. Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Eine Wartung ist erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt ist, Flüssigkeit oder Gegenstände in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder heruntergefallen ist.

VORSICHT

STROMSCHLAGGEFAHR NICHT ÖFFNEN

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG ENTFERNEN SIE KEINE VORDEREN ODER HINTEREN ABDECKUNGEN ODER VERKLEIDUNGEN. ES BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE IM INNEREN. WARTUNG NUR DURCH QUALIFIZIERTES PERSONAL.

Das Blitzsymbol im gleichseitigen Dreieck weist den Benutzer auf das Vorhandensein einer nicht isolierten „gefährlichen Spannung“ im Inneren des Gehäuses hin, die so groß sein kann, dass Stromschlaggefahr besteht.

Das Ausrufezeichen im gleichseitigen Dreieck weist den Benutzer auf wichtige Betriebs- und Wartungsanleitungenhin.

WARNUNG:

Das Gerät muss an eine geerdete Schukosteckdose angeschlossen werden.

Zur Vermeidung von Feuer und Stromschlag darf dieses Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeiten gefüllten Gegenstände (wie Vasen) auf das Gerät gestellt werden. Wenn der Netzstecker oder eine Steckverbindung als Trennvorrichtung verwendet wird, muss die Trennvorrichtung jederzeit leicht zugänglich sein.

Achten Sie auf einen Mindestabstand von 10 cm um das Gerät herum für ausreichende Belüftung.

Die Belüftung darf nicht durch Abdecken der Lüftungsöffnungen mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen usw. behindert werden.

Es dürfen keine offenen Flammen (wie brennende Kerzen) auf das Gerät gestellt werden.

Dieses Gerät ist zur Verwendung in gemäßigten Klimazonen bestimmt.

Dieses Gerät ist nicht zur Verwendung an Orten geeignet, an denen sich wahrscheinlich Kinder aufhalten. Das Gerät ist nur für die Verwendung in einem Bereich mit eingeschränktem Zugang vorgesehen.

Diese vernetzten Audio-Leistungsverstärker unterstützen eine breite Palette kommerzieller Funkruf- und Beschallungsanwendungen sowie privater Audioanwendungen, unabhängig von der Größe des Veranstaltungsortes. Der NQ-A4060, der NQ-4120 und der NQ-4300 können im 2-, 3- oder 4-Kanal-Modus betrieben werden, je nach Konfiguration im überbrückten Modus und Anforderungen der Anwendung.

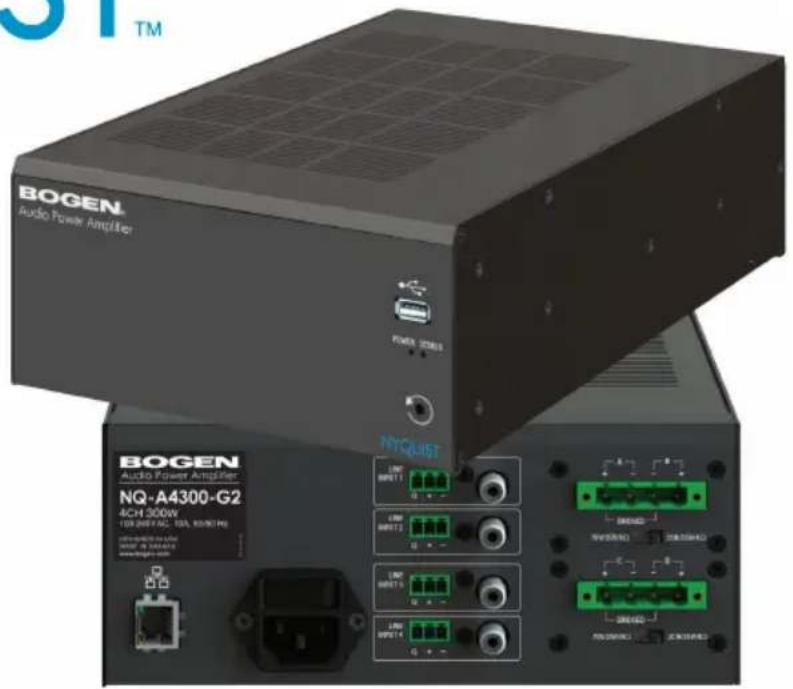

Jeder vernetzte Audio-Leistungsverstärker ist ein 2 HE hohes Baugruppenträger-Halbgehäuse mit einer Klasse D Audio-Endstufe, einem universellen Schaltnetzteil, einer RJ45-Netzwerkbuchse, einem USB-Port und steckbaren Phoenix-Anschlüssen für Lautsprecher- und Lineausgang. Optional kann der Line-Eingang über die vorhandenen RCA-Anschlüsse angeschlossen werden.

Installation

Zur Installation der Nyquist-Leistungsverstärker NQ-A4XXX gehen Sie wie folgt vor:

1. Vergewissern Sie sich, dass der Netzschalter ausgeschaltet ist.
2. Dieses Produkt erfordert einen Anschluss an einen Netzstromkreis mit maximal einem 20 A-Unterbrecher.

3. Schließen Sie ein Cat5-Kabel am Ethernet-Port des Verstärkers an und vergewissern Sie sich, dass das andere Ende des Kabels korrekt an Ihrem Netzwerk angeschlossen ist.

4. Stellen Sie jeder der beiden Amplifier Mode auf die gewünschte Einstellung.

Jeder der beiden internen Verstärker (A+B und C+D) kann für den einkanaligen Betrieb im überbrückten Modus (auch überbrückte Last) für 70 V-/25 V-/8 Ω-Anwendungen oder 2-Kanal-Betrieb für 25 V-/8 Ω-/4 Ω-Anwendungen konfiguriert werden. Der Schalter Amplifier Mode wird in Verbindung mit der Routing-Einstellung Bridged Signal in der Systemkonsole verwendet.

Der Modus Bridged wird typischerweise verwendet, wenn Einkanalbetrieb mit höherer Leistung und einer hochohmigen Lautsprecherlast erwünscht ist. Ein typischer Anwendungsfall wäre der Betrieb von 70 V- oder 25 V-Lautsprechern, bei denen die Gesamtlast nicht weniger als 8 Ω beträgt.

Der 2-Kanal-Modus wird typischerweise für 8 Ω - oder 4 Ω -Lautsprecher oder 25 V-Lautsprecheranlagen verwendet. In diesem Modus können die beiden Verstärkerkanäle unabhängig voneinander betrieben werden.

Im überbrückten Modus wird Line-Eingang 1 als Eingang verwendet. Für den Betrieb im 2-Kanalmodus (Stereo oder duales Mono) werden die Line-Eingänge 1 und 2 verwendet.

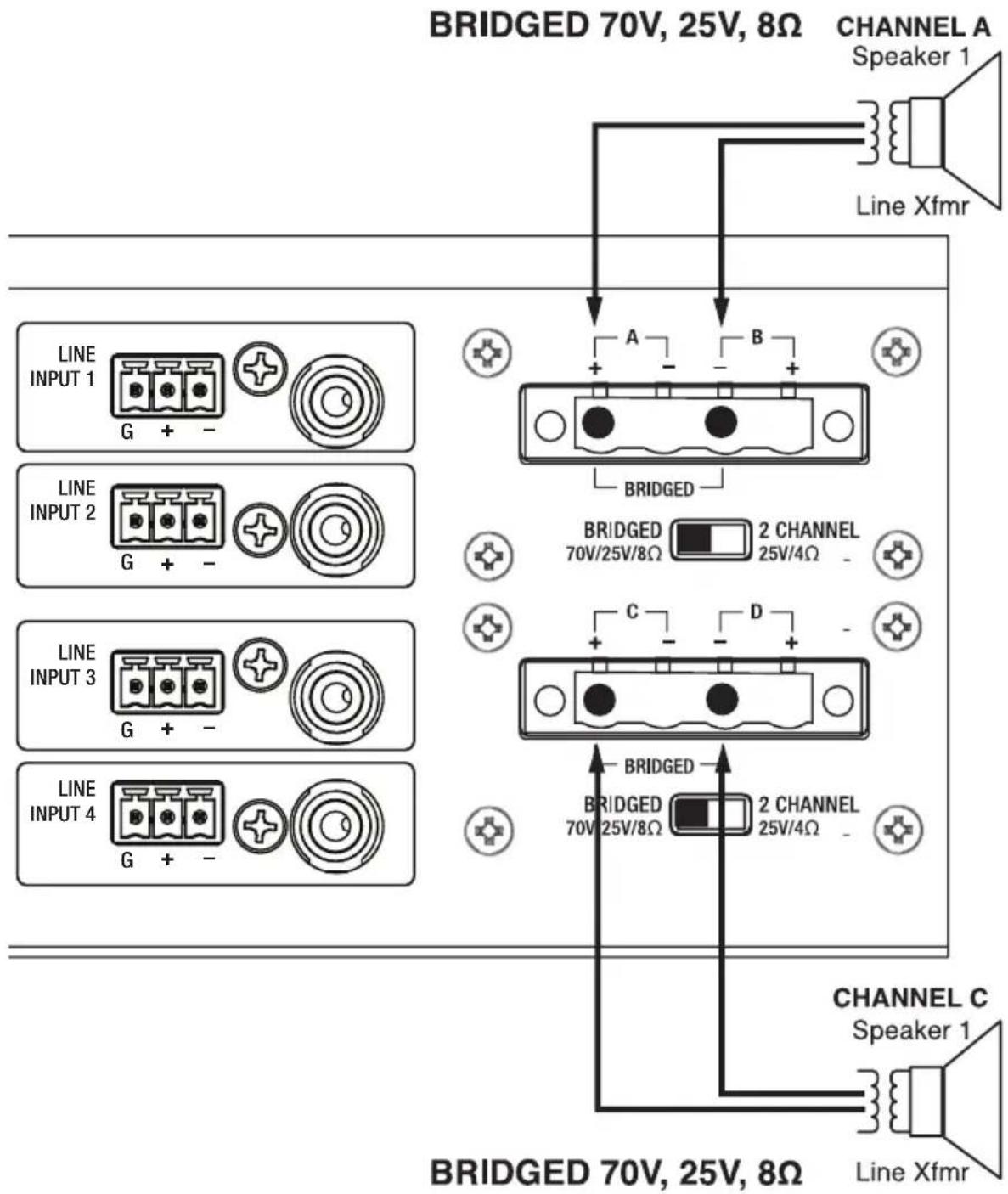

(Abbildung 1) Überbrückte Verdrahtung

1. Schließen Sie die Lautsprecherkabel, die als A +/-, B +/-, C +/- und D +/- gekennzeichnet sind, je nach gewünschter Betriebsart an(Siehe Abbildungen 1 und 2).
   Für den Betrieb im überbrückten Modus müssen die Lautsprecherkabel über eine einzige, separate Klemme an jedem Kanal angeschlossen werden (A+ und B- und/oder C+ und D-)(Siehe Abbildungen 1).
   Wenn der 2-Kanal-Modus verwendet wird, dann wird Kanal A an den Klemmen A+ und A-, Kanal B an den Klemmen B+ und B-, Kanal C

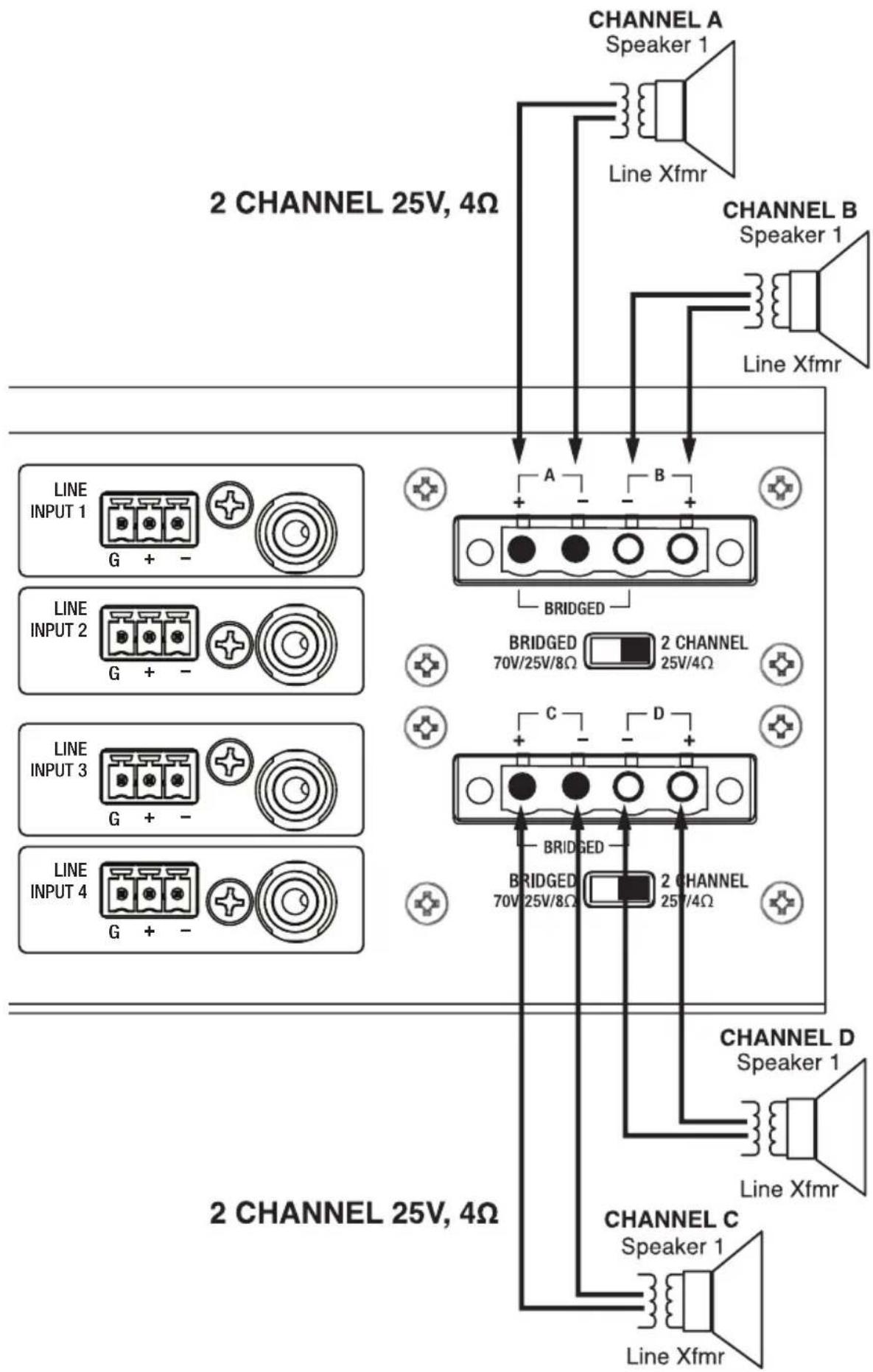

(Abbildung 2) 2-Kanal-Verdrahtung

an den Klemmen C+ und C- und Kanal D an den Klemmen D+ und D-angeschlossen(Siehe Abbildungen 2).

1. Wenn Sie den Line-Eingang verwenden, können Sie das Signal zu jeder Pagingzone oder Station routen.

Der Verstärker verwendet analoge Audioeingänge mit symmetrischem Line-Pegel (bis zu 2 V RMS). Sie können entweder Phönix oder RCA (Cinch) als Eingang verwenden (aber nicht beide auf demselben Klemmenpaar A+B oder C+D).

Hinweis: Wenn Sie den Cinch-Eingang verwenden und ein Erdungsbrummen feststellen, setzen Sie eine Brücke auf den symmetrischen Phoenix-Line-Eingang von Pin 1 (Abschirmung) auf Pin 3 (-), um das Brummen zu unterdrücken.

1. Schließen Sie das Netzkabel an der Steckdose an.
2. Schalten Sie den Netzschalter ein.

Informationen zur Konfiguration des Verstärkers für das Nyquist-System finden Sie in der Nyquist Leistungsverstärker Konfigurationsanleitung.

HINWEIS

Die Mindestimpedanz eines überbrückten 70 V/25 V/8 Ω-Hochimpedanzsystems darf nicht kleiner als 8 Ω sein. Die Mindestimpedanz eines 25 V-/8-/4 Ω-2-Kanalsystems darf nicht kleiner als 4 Ω je Kanal sein. Die kombinierte Gesamtleistung jedes Lautsprecheranschlusses darf 80 % der Nennverstärkerleistung im überbrückten 70 V/25 V/8 Ω- oder 2-Kanal 25 V/8/4 Ω-Modus nicht übersteigen. Die Nichteinhaltung der Mindestlautsprecherimpedanz führt zum Selbstschutz des Verstärkers, bis die Lautsprecherkonfiguration korrigiert ist.

Nennleistung

Der NQ-A4300 kann 300 Watt über vier Kanäle (A, B, C und D) an 25 V- oder 8 Ω- oder 4 Ω-Lasten liefern oder 600 Watt überbrückt über zwei Kanäle (A+B überbrückt und/oder C+D überbrückt) an 70 V- oder 25 V- oder 8 Ω-Lastkonfigurationen liefern.

Der NQ-A4120 kann 120 Watt über vier Kanäle (A, B, C und D) an 25 V- oder 8 Ω- oder 4 Ω-Lasten liefern oder 240 Watt über zwei Kanäle (A+B überbrückt und/oder C+D überbrückt) an 70 V- oder 25 V- oder 8 Ω-Lasten-Konfigurationen liefern.

Der NQ-A4060 kann 60 Watt über vier Kanäle (A, B, C und D) an 25 V- oder 8 Ω- oder 4 Ω-Lasten liefern oder 120 Watt überbrückt über zwei Kanäle (A+B überbrückt und/oder C+D überbrückt) an 70 V- oder 25 V- oder 8 Ω-Lastkonfigurationen liefern.

LED-Anzeigen

Zwei LEDs befinden sich auf der Vorderseite des Verstärkers. Eine ist mit POWER gekennzeichnet und leuchtet während des ersten Einschaltens rot, blinkt grün während einer Boot-Sequenz und leuchtet grün, wenn der Verstärker vollständig hochgefahren ist.

Die STATUS-LED verwendet die folgenden Anzeigen, um Informationen über das Gerät zu liefern:

• BLINKT ROT – Keine Netzwerkverbindung gefunden.
• LEUCHETET BLAU – Der Verstärker befindet sich in einem NICHT initialisierten Zustand und ist nicht mit einem Server verbunden. (der Server befindet sich möglicherweise in einem Erkennungsmodus).

NYQUIST™

- LEUCHETET GRÜN – Der Verstärker ist bei einem Nyquist-Server registriert und befindet sich im Normalbetrieb.

- BLINKT GRÜN – Der Verstärker hat eine IP-Adresse, ist aber nicht beim Nyquist-Server registriert.

- LEUCHETET ROT – Der Verstärker muss neu gestartet oder zurückgesetzt werden, damit die Nyquist-Anwendung fortgesetzt werden kann.

- BLINKT BLAU – Der Verstärker wird aktualisiert.

Begrenzungs-, Schutz- und Temperaturanzeigen

Zusätzlich zu den LEDs, die auf dem Gerät angezeigt werden, werden

separate Signalbegrenzungs-, Schutzmodus- und Temperaturstatusanzeigen des Verstärkermoduls in der webbasierten Benutzeroberfläche des Nyquist-Verstärkers angezeigt.

Weitere Informationen zu diesen Statusanzeigen finden Sie in der Nyquist Audio-Leistungsverstärker Konfigurationsanleitung.

Rücksetztaste

Mit der Rücksetztaste können Sie das Gerät neu starten oder die Konfigurationseinstellungen des Geräts auf die Werkseinstellungen zurücksetzen.

Weitere Informationen zum Zurücksetzen der Konfigurationseinstellungen finden Sie in der Nyquist Audio-Leistungsverstärker Konfigurationsanleitung.

Es wurden alle Anstrengungen unternommen, um die Vollständigkeit und Korrektheit der Angaben in diesem Handbuch zum Zeitpunkt der Drucklegung zu gewährleisten; alle Angaben können sich jedoch ändern.

Konformität

HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen und kann, wenn es nicht gemäß den Anleitungen installiert und eingestellt wird, schädliche Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen - auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

Neuausrichtung oder Verlegung der Empfangsantenne.

Vergrößerung des Abstands zwischen dem Gerät und dem Empfänger.

Anschluss des Geräts an einer Steckdose, die zu einem anderen Stromkreis gehört als der, an welcher der Empfänger angeschlossen ist.

Wenden Sie sich an Ihren Fachhändler oder einen erfahrenen Radio- und Fernsehtechniker, um Hilfe zu erhalten.

Eingeschränkte Garantie, Haftungsausschluss

Nyquist NQ-A4060-G2, NQ-A4120-G2 und NQ-A4300-G2 sind für fünf (5) Jahre ab dem Verkaufsdatum an den ursprünglichen Käufer für Material- und Verarbeitungsfehler garantiert. Jedes Teil des Produkts, das unter diese Garantie fällt und bei normaler Installation und Nutzung während der Garantiezeit ausfällt (wie durch Bogen bei der Begutachtung bestätigt), wird nach Wahl von Bogen repariert oder durch ein neues oder überholtes Produkt ersetzt, vorausgesetzt, das Produkt wird versichert und frankiert an Bogen versandt: Bogen Werkskundendienst: 4570 Shelby Air Drive, Suite 11, Memphis, TN 38118, USA. Reparierte oder überholte Produkte werden frachtfrei an Sie zurückgeschickt. Diese Garantie erstreckt sich nicht auf unsere Produkte, die misshandelt, missbräuchlich verwendet, unsachgemäß gelagert, vernachlässigt, verunfallt, unsachgemäß installiert oder in irgendeiner Weise modifiziert, repariert oder verändert wurden oder bei denen die Seriennummer oder der Datumscode entfernt oder unkenntlich gemacht wurde.

DIE VORSTEHENDE EINGESCHRÄNKTE GARANTIE IST DIE EINZIGE UND AUS SCHLIEßLICHE GARANTIE VON BOGEN UND DAS EINZIGE UND AUSSCHLIEßLICHE RECHTSMITTEL DES KÄUFERS. BOGEN GIBT KEINE WEITEREN GARANTIEN GENDWELCHER ART, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, UND ALLE STILLSCHWEIGENDEN GARANTIEN DER MARKTGÄNGIGKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK WERDEN HIERMIT ZURÜCKGEWIESEN UND IM SETZLICH ZULÄSSIGEN HÖCHSTMAß AUSGESCHLOSSEN. Die Haftung von Bogen, die sich aus der Herstellung, dem Verkauf oder der Lieferung von Produkten oder ihrer Verwendung oder Veräußerung ergibt, ist unabhängig davon, ob sie auf Gewährleistung, Vertrag, unerlaubter Handlung oder sonstigem beruht, auf den Preis des Produkts beschränkt. IN KEINEM FALL IST BOGEN FÜR BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN (EINSCHLIEßLICH, ABER NICHT DARAUF BESCHRÄNKT, ENTGANGENEN GEWINN, DATENVERLUST ODER SCHÄDEN DURCH NUTZUNGSVERLUST) DIE SICH AUS DER HERSTELLUNG, DEM VERKAUF ODER DER LIEFERUNG VON PRODUKTEN ERGEBEN, HAFTBAR, AUCH WENN BOGEN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN ODER VERLUSTE HINGEWIESEN WURDE. In einigen Ländern ist der Ausschluss oder die Einschränkung von beiläufig entstandenen oder Folgeschäden nicht zulässig, sodass die obige Einschränkung oder der Ausschluss möglicherweise nicht für Sie gilt. Diese Garantie gibt Ihnen bestimmte gesetzliche Rechte und Sie können darüber hinaus weitere Rechte haben, die von Land zu Land unterschiedlich sind.

Produkte, die außerhalb der Garantiezeit sind, werden ebenfalls vom Bogen-Werkskundendienst – gleiche Adresse wie oben oder telefonisch unter 201-934-8500, auf Kosten des Eigentümers repariert. Zurückgesandte Produkte, die nicht unter die Garantie fallen, können nach Wahl von Bogen repariert oder durch zuvor reparierte oder überholte Artikel ersetzt werden. Teile und der Arbeitsaufwand für diese Reparaturen haben eine Garantie von 90 Tagen, wenn sie vom Bogen Werkskundendienst durchgeführt wurden. Alle Teile- und Arbeitskosten sowie die Versandkosten gehen zu Lasten des Eigentümers.

Für alle Rücksendungen ist eine Rücksendegenehmigungsnummer (RAN) erforderlich. Für einen möglichst effizienten Garantie- oder Reparaturservice fügen Sie bitte eine Beschreibung des Defekts bei.

9/2021

NOTIZEN

NYQUIST™

NQ-A4060-G2, NQ-A4120-G2,

NQ-A4300-G2

Audiovermogensversterkers
