GEBRUIKSAANWIJZING CFH120 DIMPLEX

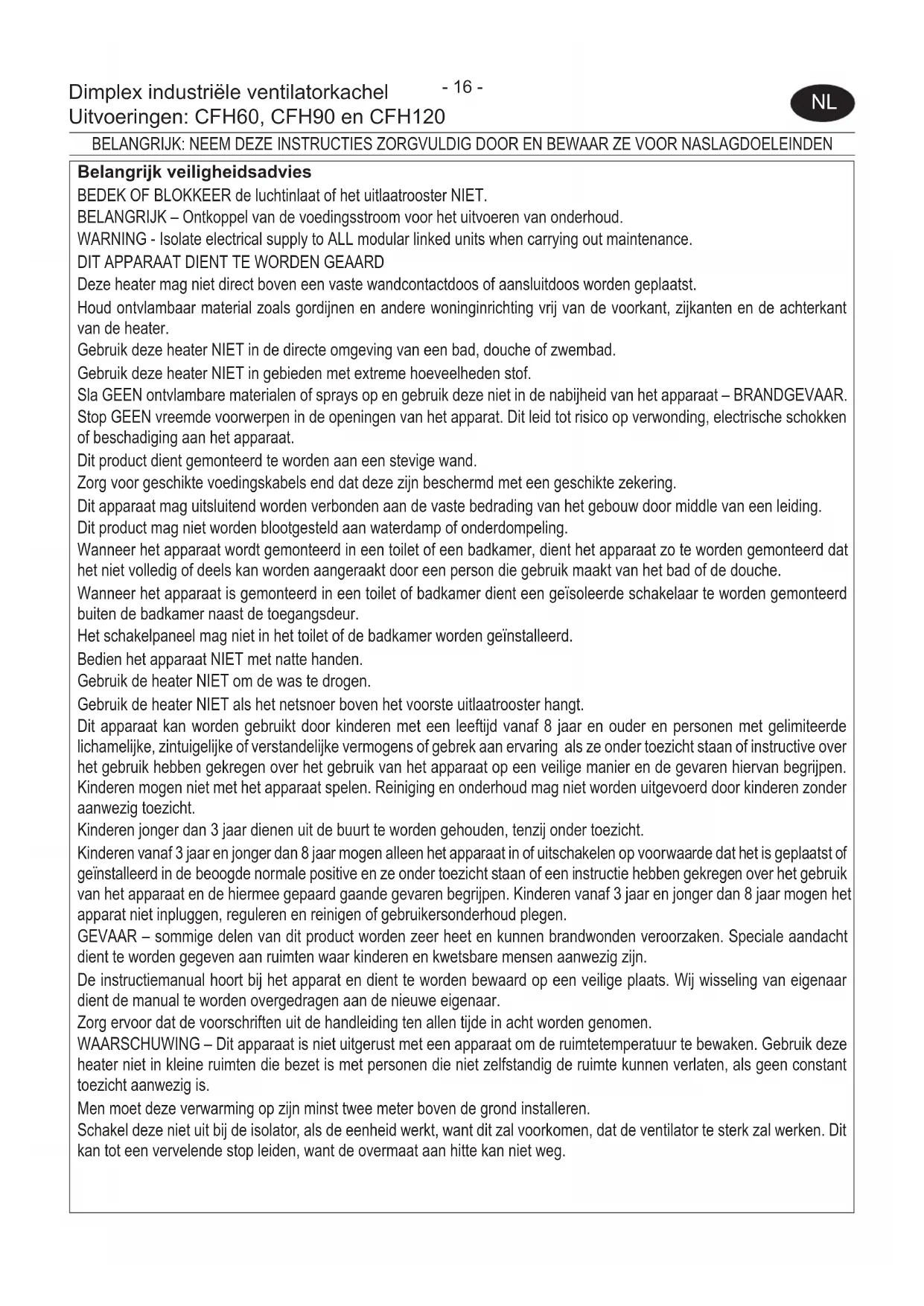

Belangrijk veiligheidsadvies

BEDEK OF BLOKKEER de luchtinlaat of het uitlaatrooster NIET.

BELANGRIJK - Ontkoppel van de voedingsstroom voor het uitvoeren van onderhoud.

Deze heater mag Niet direct boven een vaste wandcontactdoos of aansluitdoos worden geplaatst.

Houd ontvlambaar material zoals gordijnen en andere woninginrichting vrij van de voorkant, zijkanten en de achterkant van de heater.

Gebruik deze heater NIET in de directe omgeving van een bad, douche of zwembad.

Gebruik deze heater NIET in gebieden met extreme hoeveelheden stof.

Sla GEEN ontvlambare materialen of sprays op en gebruik deze nicht in de nabijheid van het apparaat - BRANDGEVAAR.

Stop GEEN vreeimde voorwerpen in de openingsen van het apparat. Dit leid tot risico op verwonding, electrische schokken of beschadiging aan het apparaat.

Dit product dient gemonteerd te worden aan een stevige wand.

Zorg voor geschikte voedingskabels end dat deze zijn beschermd met een geschikte zekering.

Dit apparaat mag uitsluitend worden verbonden aan de vaste bedrading van het gebouw door middle van een leiding.

Dit product mag nicht wordenblootgesteld aan waterdamp of onderdompeling.

Wanner het apparaat wordt gemonteerd in een toilet of een badkamer, dient het apparaat zo te worden gemonteerd dat het Niet volledig of deels kan worden aangeraakt door een person die gebruik maakt van het bad of de douche.

Wanner het apparaat is gemonteerd in een toilet of badkamer dient een geisoleerde schakelaar te worden gemonteerd buiten de badkamer naast de toegangsdeur.

Het schakelpaneel mag Niet in het toilet of de badkamer worden geinstalleerd.

Bedien het apparaat NIET met natte handen.

Gebruik de heater NIET om de was te drogen.

Gebruik de heater NIET als het netsnoer boven het voorste uitlaatrooster hangt.

Dit apparaat kan worden gebruikt door kinderen met een leeftijd vanaf 8aar en ouder en personen met gelimiteerde lichamelijke, zintuigelijk of verstandelijk vermogens of gebrek aan ervaring als ze onder toezicht staan of instructive over het gebruik hebben gekregen over het gebruik van het apparaat op een veilige manier en de bevaren hiervan begrijpen.

Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud mag Niet worden uitgevoerd door kinderen zonder aanwezig toezicht.

Kinderenjongerdan3jaardienuithebuurttewordenghouden,tenzijondertoezicht.

Kinderen vanaf 3aar enjonger dan 8aar moogen alleen het apparaat in of uitschakelen op voorwaarde dat het is geplaatst of geinstalleerd in de beoogde normale positive en ze onder toezicht staan of een instructie hebben gekregen over het gebruik van het apparaat en de hiermee gepaard gaande bevaren begrijpen. Kinderen vanaf 3aar enjonger dan 8aar moogen het apparat Niet inpluggen, reguleren en reinigen of gebruikersondoud plegen.

GEVAAR - sommige delen van dit product worden zeer heet en kuren brandwonden veroorzaken. Speciale aandacht dient te worden gegeven aan ruimten waar kinderen en kwetsbare mensen aanwezig+zijn.

De instructiemanual hoor bij het apparat en dient te worden bewaard op een veilige plaats. Wij wisseling van eigenaar dient de manual te worden overgedragen aan de neue eigenaar.

Zorg ervoor dat de voorschriften uit de handleiding ten allen tijde in acht worden genomen.

WAARSCHUWING - Dit apparaat is Niet uiterust met een apparaat om de ruimteteperatuur te bewaken. Gebruik deze heater net inkleine ruimten die bezet is met personen die nicht selfstandig de ruimte kunnen verlaten, als geen constant toezicht aanwezig is.

Men moet deze verwarming op+zijn minst twee meter boven de grond installereren.

Schakel doeit uit bij de isolator, als de eenheid werkt, want dit za voorkomen, dat de ventilator te sterk za werken. Dit kan tot een vervelende stop leiden, want de overmaat aan hitte kan nicht weg.

Algemeen

Een série robuuste, aan de wand te monteren ventilatorkachels met een groot vermogen die geschikt zichoor gebruik in combinatie met de luchtgordijnen van Dimplex. De apparaten zorgen voor omgevingsverwarming in commerciele enlichtindustrièle omgevingen

De kachels verhogen geleidelijk aan de luchttemperatuur in het gebouw en要去en op een zodanige manier worden geplaatst dat ze de lucht gelijkmatig verdelen. De uitgangshitte voor deze productserie is 6 kW, 9 kW of 12 kW. Elk product bevat ingebouwde elektronica die een daisychain-verbinding (doorverbinding) möglichnestaat aan een elektronisch bedieningspaneel (CFCH) of een gebouwenbeheersystem voor energia. De verbindingCUS den het bedieningspaneel wordt gemaakt via een LAN-kabel (Local Area Network), d.w.z. een CAT5-, CAT5E- of CAT6-kabel, met een straight-through poolconfi guratie van 1 op 1.

Het elektronische bedieningspaneel beschicht over verschillende functies waaronder eenthermostatlaufactie. Raadpleeg voormeer informatie hierover het instructieblad van de CFCH.

Model W	armte- afgiffe kW	Elektrische voeding	Elek- trische lading (per fase) A	Gewicht KG	Min montage- hoogte M
CFH60 3	/ 6 380-41	5V~ 3PN 9.0 13 2
CFH90 6	/ 9 380-41	5V~ 3PN 13.3 14 2
CFH120	/ 12 380-4	15V~ 3PN 17.5 14 2

Wandmontage

Verwijder de wandmontagesteun van de achterkant van de kachel en gebruik hem als sjabloon (zie afb. 2) om de gastpositions op de wand te markeren (houd een minimumhoogte van 2 meter aan vanaf vloerniveau tot de onderzijde van de steun).

Massieve muren van baksteen of beton worden geboard en er moeten pluggen in worden gezet. Bevestig de wandmontagesteun aan de wand en monteer de kachel op de verlangbuis door een bout en vleugelmoer in gat 1 (afb. 3a) te steken. Draai de kachel zoals afbeeld in afb. 3b en bevestig de kachel op de juiste plaat met de overgebleven bout en vleugelmoer in gat 2. Scharnier en draai de kachel in de gewenste stand en draai de 3 vleugelmoeren aan. U kunt een 6mm inbussleutel gebruiken om de bouten vast te draaien.

Elektrische en bedieningsaansluitingen

NB: De installmentie van dit apparaat moet worden uitgevoerd door een bevoegde elektricien en in overeenstemming met de actuèle IEE-regelgeving voor elektrische aansluitingen.

Alle producten zijn uitgerust met een microprocessorgestuurd regelsysteme. De aansluitingen voor de elektrische voeding en de bedieningselementen worden bij alle CFH-modellen gemaakt door de bedieningsbehuizing en het onderste paneel te verwijderen. De bedieningsbehuizing ('y' in afb. 4) maar u los door de twee snelsluitingen los te makeen en de behuizing te scharnieren. Het onderste paneel ('x' in afb. 4) maar u los door de twee schroeven los te draaien en het paneel zoals weergegeven van de kachel af te tillen.

NB:Een geschikte lokale hoofdschakelaar moet worden aangebracht in het elektrisch voedingscircuit, met tenminste 3mm speling rond elke aansluitpool.

Bedradingsschema (zie afb.7)

A-PCB (printplaat)

B - netvoeding in aansluitblokken

C -afslagcircuit

D-LAN-aansluitingen

E-elementen

M - motor

Voer de juist leveringskabel in (zie 'x' in fig. 5) bij de blokken voor de eindpunten z' , beiden invoerpunten van het snoer dient men met een pakkinguis voor snoeren aan te brengen). Leg de elektrische verbindungen aan, zoals u ziet in fig. 7 en maak alles in het中断paneel in orde.

Werken met een LAN-kabel (zie y' in fig. 5) leg de bedieningsverbindingen met de BUS IN-mof w' zoals ook weergegeven in fig. 5,plaats het snoer op het acheperpaneel en voer terug maar het elektronisch bedieningspaneel (CFCH) met behulp van een geschikte leiding, als dat nodig is. Raadpleeg de instructies van de CFCH voor informatatie over de installatione en aansluiting van het elektronische bedieningspaneel. Plaats het onderste paneel en de bedieningsbehuzing terug en schakel de voeding inaar de verwärmer en het geinstalleerde bedieningspaneel. Controller of alle bedieningsinstellungen aan behoren functioneren.

Gebruik met bedieningspaneel - CFCH

Schakel de elektrische voeding maar de ventilatorkachel en het elektronische bedieningspaneel in. Als alle eenheden voeding ontvangen en het bedieningspaneel en de hoofdeenheid zijn met elkaar verbonden, dan.gaat er een ledje branden op het bedieningspaneel om aan te geven dat de eenheden werkken. Raadpleeg het instructieblad van de CFCH vooreer informatatie over het gebruik van het elektronische bedieningspaneel.

Vertraagde uitschakeling

Aan/uit-schakelaar deur (3 min. terugloop): Door de deurschakelaar te voorzien van een open verbinding volgens het bedrangsschema in afb. 7 worden de volgende werkig verkreten:

• Tot 1 minuut na uitschakeling blijft de unit werken zoals ingesteld.
• Tussen 1 en 2 Minutes na uitschakeling werkt de unit half-om-half.
• Tussen 2 en 3 minutes na uitschakeling werkdt de unit alleen als ventilator.
• Na 3 Minutes goats de unit op stand-by staan.

PIR-sensor (45 min. terugloop): Door de printplaataansluitingen, aufgebeeld in afb. 7, te wijzigen, werkt de teruglooptimer als volgt:

• Tot 15 Minutes na uitschakeling blijft de unit werken zoals ingesteld.
• Tussen 15 en 30 minutes na uitschakeling werkt de unit half-om-half.
• Tussen 30 en 45 minutes na uitschakeling werkt de unit alleen als ventilator.
• Na 45 minutes goats de unit op stand-by staan.

Modulaire verbindingen

Meerdere ventilatorkachels konnen met elkaar worden verbonden middelseen daisy-chain-verbinding (doorverbinding). Er kuren in totaal tieneenheden worden bediend vanaf een enkel elektronisch bedieningspaneel. De vereiste aansluitingen konnen in een daisy-chain-verbinding worden gemaakt (zie afb. 9). (referenties staan hieronder uitgelegd).

ECP - elektronisch bedieningspaneel

MU - hoofdeenheid

SU - secundaire eenheid

MLC - kabel voor modulaire verbinding

CPC - kabel bedieningspaneel

Om deutsche verbindungen te können makev verwijdert u een van dekleine uitsparingen en voert u een geschikte LAN-kabel waar de bedieningsaansluiting BUS OUT (D' in afb. 9) op de hoofdeenheid. Bevestig deutsche kabel in het achterpaneel met een geschikte kabelwartel (niet meegeleverd). Herhaal deutsche procedure voor alle verbonden kachels. Plaats de bedieningsbehuzing van elk chekel terug en schakel alle eenheden in. Controller of alle bedieningsinstellungen aan behoren functioneren.

Afslagmechanisme thermische beveiliging

De voeding maar de verwarmingselementen worden onderbroken als een of meertere van de volgende abnormale omstandigheden zich voordoen:

1. Luchtinlaat- of uitytaatroosts geblokkeerd.
2. Inwendige ventilatie gebrekkig door aangekoeke stof en pluisjes.
3. Haperende aanjager.

NB: Stel voordat u het afslagmechanisme reset deoorzaak van activering vast en neem corrigerende maatregelen.

Verwijder het paneel zoals weergegeven in Fig. 6 om toegang te krijgen tot de resetknop. Druk deze in de richting van de pijl om de thermische beveiligings cut-out te resetten.

Onderhoud

WAARSCHUWING: Schakel de netvoeding op alle aangesloten unitsuit, voordat er onderhoudswerkzaamheden worden uitgevoerd.

Regelmatig onderhoud garandeert de optimale, langdurige werkung van dit product. Dimplex advisert bij normala gebruik de apparatuur regelmatig te controlenen. Bij zware bedrijfsomstandigheden of als de uniteer dan 10 uer per dag continu aan staat, dienen vaker controles uitgevoerd te worden.

Standaardonderhoud

Voer de volgende werkzaamheden uit als de unit minder dan 10 uur per dag worden gelebracht:

Reinig de ventilatorwienen, waaiers, verwarmingselementen, luchtinaaten uitylaatroosters om de 3 maanden door met een zachte borstel al het stof en vuil te verwijdenen.

Controleer om de 12 maanden of alle bewegende onderdelen vrij lopen en verhelp eventuele problemen.

Uitgebrecht onderhoud

Voer de volgende werkzaamheden ult als de unit in zware bedrijfsomstandigheden worden gebrukt of als hij meer dan 10 uur per dag continu aan staat:

Inspecteer en reinig de ventilatorwielen, waiers, verwarmingselementen, luchtinlaaten uitlaatroosters elke maand. Verwijder stof en vuil met een geschikte, zachte borstel.

Controleer om de 6 maanden of alle bewegende onderdelen vrij lopen en verhelp eventuele problemen.

Recyclen

Voor elektrische producten verkocht binnen de Europese Unie. Na het verstreijken van de levensduur van elektrische producten moot ij net worden weggeworpen met het normale huisafval. Als er recycle-faciliteiten beschikbaar zijn, kaarkaar dan gebruik van. Neem contact op met de locale overheidsinstanties of de winkel waar u het apparaat heb gekocht voor informatie over recyclen.

Reiniging

WAARSCHUWING: SCHAKEL NETVOEDING UIT alvorens onderhouduit te voeren.

De buitenkant houdt u schoon door hem af en toe af te vegen met een vochtige doek. Verwijder vlekken met een doekj en een mild zeepsopje en veeg het oppervlak cervolgens droog. Voorkom dat vocht het product kan binnendringen.

After-sales service

Als u na aankoop service nodig hebt of als u reserve-onderdelen wilt aanschaff en, neem dan contact op met de winkel waar u het apparaat hebt gekocht of bel het servicenummer voor uw land dat op het garantiebewijs staat.

Stuur nooit meteen een kapot productaar ons op odomat dit verlies of schade zou kunnen verroorzaken en u misschien langer op bevredigende service moet wachten.

Bewaar de bon als bewijs van aankoop.
