Type de produit	Radiateur soufflant électrique pour montage mural
Marque	Dimplex
Modèle	CFH120
Catégorie	Chauffage commercial et industriel léger
Usage	Chauffage d'appoint pour grands volumes (entrepôts, ateliers, commerces)
Puissance calorifique	6 kW ou 12 kW (sélectionnable)
Alimentation électrique	380-415 V~ 3 phases + Neutre + Terre (3PN)
Poids	17,5 kg
Hauteur d'installation minimale	2 mètres
Montage	Murale avec support orientable (inclinaison réglable)
Fonctions principales	Commande par thermostat (via panneau CFCH), arrêt différé, raccordement modulaire
Protocole de connexion	Câble LAN (CAT5/CAT5E/CAT6) entre unités et panneau de commande
Nombre d'unités max par panneau	10 (1 principale + 9 secondaires)
Arrêt différé (contacteur de porte)	3 minutes : marche normale (0-1 min), marche réduite (1-2 min), ventilateur seul (2-3 min), veille (>3 min)
Arrêt différé (capteur PIR)	45 minutes : marche normale (0-15 min), marche réduite (15-30 min), ventilateur seul (30-45 min), veille (>45 min)
Coupe-circuit thermique	Arrêt automatique en cas de surchauffe (grilles obstruées, ventilateur bloqué, etc.)
Entretien standard	Tous les 3 mois : nettoyage des roues, rotors, éléments chauffants et grilles. Tous les 12 mois : vérification des pièces mobiles.
Entretien approfondi	Tous les mois : nettoyage si usage intensif (>10 h/jour). Tous les 6 mois : vérification complète.
Nettoyage extérieur	Chiffon humide avec solution savonneuse douce ; éviter toute pénétration d'humidité.
Sécurité	Ne pas couvrir, ne pas installer près de l'eau, maintien à distance des enfants, mise à la terre obligatoire.
Recyclage	Ne pas jeter avec les déchets ménagers ; recycler dans les points prévus (directive DEEE).
Garantie	Période de garantie indiquée sur le bon de garantie (non précisée dans la notice).
Service après-vente	Contacter le revendeur ou le service d'assistance du pays (numéro sur le bon de garantie).

FOIRE AUX QUESTIONS - CFH120 DIMPLEX

Quelle est la puissance maximale du CFH120 ?

Le CFH120 peut fonctionner en 6 kW ou 12 kW, sélectionnable via le panneau de commande.

Comment installer le radiateur au mur ?

Utilisez le support de montage fourni, percez des trous à 2 mètres minimum du sol, fixez le support, puis accrochez l'appareil en orientant l'angle souhaité. Serrez les écrous à oreilles.

Quel type de câble utiliser pour relier les unités au panneau de commande ?

Un câble LAN de catégorie CAT5, CAT5E ou CAT6 est requis, avec un brochage 1:1.

Puis-je connecter plusieurs radiateurs à un seul panneau ?

Oui, jusqu'à 10 unités peuvent être contrôlées en chaîne à partir d'un panneau de commande électronique CFCH.

Que faire si le radiateur s'arrête brusquement ?

Vérifiez que les grilles d'admission ou de sortie d'air ne sont pas obstruées. Si le coupe-circuit thermique s'est déclenché, localisez le bouton de réinitialisation (panneau arrière) et appuyez dessus après avoir corrigé la cause.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Nettoyez l'extérieur avec un chiffon humide légèrement savonneux. Pour les grilles et éléments intérieurs, utilisez une brosse souple tous les 3 mois (usage normal) ou tous les mois (usage intensif).

Le radiateur peut-il être installé dans une salle de bain ?

Non, il ne doit pas être installé à proximité immédiate d'une baignoire, d'une douche ou d'une piscine. L'installation dans une salle d'eau nécessite un sectionneur externe et respecte des distances de sécurité.

Comment fonctionne l'arrêt différé avec contacteur de porte ?

Lorsque le contact de porte s'ouvre (porte fermée), le chronomètre démarre : 1 minute de fonctionnement normal, 1 minute en marche réduite, 1 minute de ventilation seule, puis veille.

Que faire si l'appareil ne chauffe pas ?

Vérifiez l'alimentation électrique, que le panneau de commande est sous tension et que la connexion LAN est correcte. Assurez-vous que le thermostat est réglé au-dessus de la température ambiante.

Où trouver des pièces de rechange ?

Contactez votre revendeur ou le service après-vente Dimplex. Ne retournez pas un produit défectueux sans les avoir contactés au préalable. Conservez la facture comme preuve d'achat.

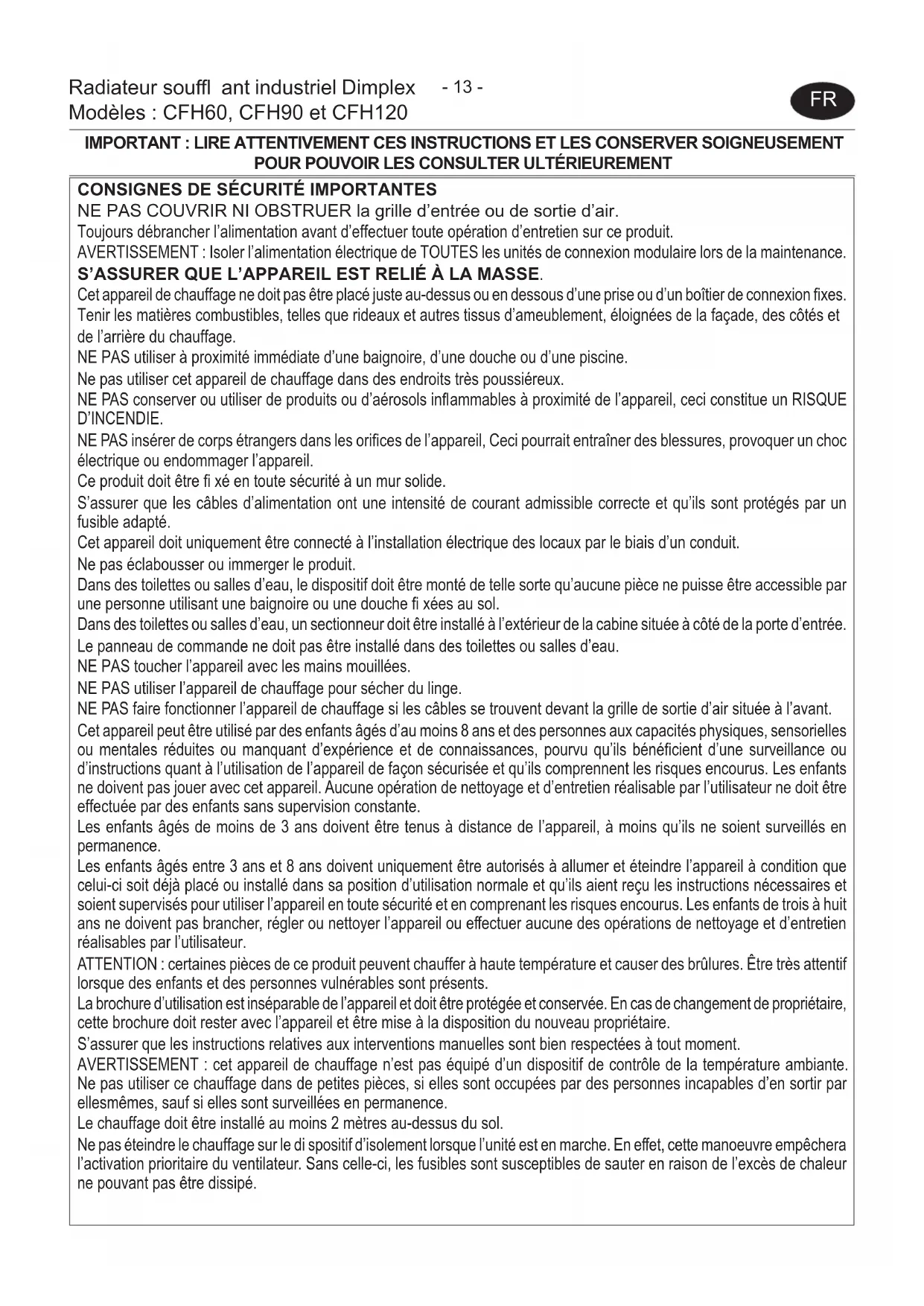

MODE D'EMPLOI CFH120 DIMPLEX

NE PAS COUVRIR NI OBSTRUER la grille d'entree ou de sortie d'air.

Toujours débrancher l'alimentation avant d'effectuer toute opération d'entretien sur ce produit.

AVERTISSEMENT : Isoler l'alimentation électrique de TOUTES les unités de connexion modulaire lors de la maintenance.

S'ASSURER QUE L'APPAREIL EST RELIE À LA MASSE.

Cet appeareil de chauffage ne doit pas etre place juste au-dessus ou en dessous d'une prise ou d'un boitier de connexion fixes.

Tenir les matieres combustibles, telles que rideaux et autres tissus d'ameublement, eloignées de la façade, des côtes et de l'arrête du chauffage.

NE PAS utilise a proximé immediate d'une baignoire, d'une douche ou d'une piscine.

Ne pas utiliser cet apparéil de chauffage dans des endroits très poussièux.

NE PAS conserver ou utiliser de produits ou d'aerosols inflammbables à proximé de l'appareil, ici constitue un RISQUE D'INCENDIE.

NE PAS insérer de corps étrangers dans les orifices de l'appareil, Ceci pourrait entraîner des blessures, provoquer un choc électrique ou endommager l'appareil.

Ce produit doit etre fi xé en toute sécurité à un mur solide.

S'assurer que les cables d'alimentation ont une intensité de courant admissible correcte et qu'ils sont protégés par un fusible adapté.

Cet apparéil doit uniquement être connecté à l'installation électrique des locaux par le biais d'un conduit.

Ne pas éclabousser ou immerger le produit.

Dans des toilettes ou salles d'eau, le dispositif doit etre monte de telle sorte qu'aucune piece ne puisse etre accessible par une personne utilisant une baignore ou une douche fi xees au sol.

Dans des toilettes ou salles d'eau, un sectionneur doit etre instalé à l'extérieur de la cabine située a cote de la porte d'entree.

Le panneau de commande ne doit pas etre installé dans des toilettes ou salles d'eau.

NE PAS toucher l'appareil avec les mains mouillées.

NE PAS utilise l'appareil de chauffage pour secher du linge.

NE PAS faire fonctionner l'appareil de chauffage si les cables se trouvent devant la grille de sortie d'air située à l'avant.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentalles réduites ou manquant d'expérience et de connaissances, pourvu qu'ils bénéficient d'une surveillance ou d'instructions quant à l'utilisation de l' apparéil de façon sécurisée et qu'ils comprend les risques encourus. Les enfants ne doivent pas journé avec cet apparéil. Aucune opération de nettoyage et d'entretien réalisable par l'utilisateur ne doit être effectuee par des enfants sans supervision constante.

Les enfants aegs de moins de 3 ans doivent etre tenu a distance de l'appareil, a moins quils ne soient surveillés en permanence.

Les enfants âgés entre 3 ans et 8 ans doivent uniquement être autorisés à allumer et éteindre l'appareil à condition que celui-ci soit déjà place ou installé dans sa position d'utilisation normale et qu'ils aient reçu les instructions nécessaires et soient supervisés pour utiliser l'appareil en toute sécurité et en complRentant les risques encourus. Les enfants de trois à huit ans ne doivent pas brancher, régler ou nettoyer l'appareil ou effectuer aucune des opérations de nettoyage et d'entretien réalisables par l'utilisateur.

ATTENTION: certaines pieces de ce produit peuvent chauffer a haute temperature et cause des brûlures. Étre très attentif lorsque des enfants et des personnes vulnérables sont prênts.

La brochure d'utilisation est inséparable de l'appareil et doit être protégée et conservée. En cas de changement de propriétaire, cette brochure doit rester avec l'appareil et être mise à la disposition du nouveau propriétaire.

S'assurer que les instructions relatives aux interventions manuelles sont bien respectees à tout moment.

AVERTISSEMENT : cet appeareil de chauffage n'est pas equipe d'un dispositif de contrôle de la temperture ambiente.

Ne pas utiliser ce chauffage dans de petites pieces, si elles sont occupées par des personnes incapables d'en sortir par ellesmêmes, sauf si elles sont surveillées en permanence.

Le chauffage doit être installé au moins 2 mètres au-dessus du sol.

Ne pas eteindre le chauffage sur le di spositif d'isolement lorsque l'unité est en marche. En effet, cette manoeuvre empêchera l'activation prioritaire du ventilateur. Sans celle-ci, les fusibles sont susceptibles de sauter en raison de l'exces de chaleur ne pouvant pas etre dissipé.

Informations generales

Gamage de radiateurs souflants pour montage mural, robustes et puissants, concus pour compléter la gamme de rideaux d'air de Dimplex afin de chauffer des environnements commerciaux et d'industrie légère.

Les chauffages augmentent progressivement la température de l'air dans unBATIMENT et doivent êtreplacesde façon àmettre une répartition homogène de la température.

Les puissances disponibles pour ce produit sont 6kW, 9kW et 12kW. Chaque produit est doté de circuits électroniques intégrés qui permettent de le relier en chaine à un panneau de commande électronique (CFCH) ou à un système de gestion de l'énergie du bathtub.

La connectivité entre l'appareil et le panneau de commande est réalisée grâce à un cable de réseau local LAN (CAT5, CAT5E ou CAT6), et la confi guration des broches est de type 1 à 1.

Le contrôlelectronique offreetous functionnalités, dont une commande par thermostat. Pour obtenir de plus amples informations à ce sujeit, se reporter au mode d'emploi du CFCH.

Modèle P	Issance calorifi que kW	Alimentation électrique	Tension électrique (par phase) A	Poids KG	Hauteur d'installation min M
CFH60 3	6 380-415V-	3PN 9.0 13 2
CFH90 6	9 380-415V-	3PN 13.3 14 2
CFH120 6	/ 12 380	415V~ 3PN 17.5 14 2

Alimentation électrique et connexions de commande

Remarque : L'installation de cet apparéil doit être effectuee par un électricien compétent, conformément à la réglementation IEE en vigueur concernant les cablages électriques.

Tous les produits sont équipés d'une commande à microprocesseur. Sur tous les modèles CFH, pour effectuer les branchements électriques et les connexions de commande, retarder le panneau d'accès à la zone de contrôle et le panneau inférieur. Pour retarder le panneau d'accès à la zone de contrôle (élement « y » de la figure 4), enlever les deux attaches rapides et faire pivoter le panneau comme indiqué. Pour retarder le panneau inférieur (élement « x » de la figure 4), enlever les deux vis et faire coulisser le panneau vers l'extérieur comme indiqué.

Remarque: Un sectionneur local adapté doit être installé dans le circuit d'alimentation électrique, aussi pres que possible de l'appareil, avec un écartement de 3 mm minimum à chaque pole.

Scheme de cablage - voir figure 7

A-PCB
B - Prise des blocs de jonction
C - Circuit du coupe-circuit
D - Prises LAN
E-Éléments
M - Moteur

Acheminer le cable d'alimentation (voir « x » sur la Fig.5) vers les blocs terminal « z », (les deux points d'entrée du cable doivent raccordes avec un presse-étoupe). Procédé au raccordement électrique tel qu'il est montré sur la Fig. 7 et l'acheminer vers le panneau arrière.

En utilisant le cable LAN (voir « y » sur la Fig.5, relier la commande à la prise BUS IN « w », également décrité sur la Fig.5, acheminer ce cable vers le panneau arrêté et le raccorder au panneau de contrôle électronique (CFCH) en utilisant un conduit approprié en cas de besoin. Se référer aux instructions relatives au CFCH pour l'installation et les connexions du panneau de commande électronique. Remettre le panneau inférieur et le panneau d'accès à la zone de contrôle, puismettre le radiateur et le panneau de commande électronique installé sous tension. S'assurer que tous les réglages des commandes fonctionnement correctement.

Montage mural

Retirer le support de montage mural de l'arrière du radiateur et s'en servir (voir la figure 2) pour marquer les positions des trous sur le mur (une hauteur minimale de 2 metres est requise entre le niveau du sol et le bas du support). Pour les murs en béton ou en brique,incer les trous, puis les boucher. Installer le support de montage mural sur le mur et assembler l'appareil au tube prolongateur en serrant un boulon et un écrou à oreilles sur le trou 1 indiqued dans la figure 3a. Incliner l'appareil comme indiqued dans la figure 3b et le maintainir en position en installing le boulon et l'écrou à oreilles restants dans le trou 2. Orienter l'appareil de chauffage selon I'angle souhaite et serrer les trois écrous à oreilles. Une clé Allen de 6 mm peut être utilisée pour serrer les écrous.

Utilisation à l'aide du panneau de commande - CFCH

Mettre le radiateur souffrant et le panneau de commandelectronique sous tension. Lorsque toutes les unités sont sous tension et qu'une connexion est établie entre le contrôleur et l'unité principale, unvoyant lumineux du contrôleur s'allume pour indiquer que les unités fonctionnement. Se reporter au mode d'emploi du CFCH pour connaître le fonctionnement du panneau de commandelectronique.

Arré différé

Contacteur de porte (décompte 3 mn) : En cablant le contacteur de portecome un contact normalement ouvert, ainsi que le montre la figure 7, l'opération suivante est réalisée :

• Dans la minute qui suit la fermeture du contact, l'appareil fonctionne selon les conditions préalablement définies.
• Entre 1 et 2 minutes, l'appareil fonctionne en marche réduite.
• Entre 2 et 3 minutes, seul le ventilateur de l'appareil fonctionne.
• Plus de 3 minutes, l'appareil est en veille.

Capteur PIR (décompte 45 min) : En modifiant les connexions au circuit imprimé, comme le montre la figure. 7 le décompte de temps s'effectue comme suit :

• Dans les 15 minutes qui suivent la fermeture du contact, l'appareil fonctionne selon les conditions préalablement définies.
• Entre 15 et 30 minutes, l'appareil fonctionne en marche réduite.
• Entre 30 et 45 minutes, seul le ventilateur de l'appareil fonctionne.
• Plus de 45 minutes, l'appareil est en veille.

Raccordement modulaire

Il est possible de relier plusieurs radiateurs soufflants les uns aux autres grâce à une chaîne de branchements. Dix unités peuvent être contrôleés à partir d'un même panneau de commande électronique. Les branchements nécessaires peuvent être effectuels sous forme de chaîne, comme illustré à la figure 9 (voir les références ci-dessous).

ECP - Panneau de commande électronique

MU - Unité principal

SU - Unité secondaire

MLC - Câble de raccordement modulaire

CPC - Câble du panneau de commande

Pour effectuer ces branchements, insérer le cable LAN approprié (non fourni) dans l'un des petits orifices et le relier à la prise de commande BUS OUT ( éléments « D » de la figure 9) de l'unité principale. Installer ce cable sur le panneau arrière à l'aide d'un presse-étoupe ajustat (non fourni). Recommencer de la même façon pour tous les radiateurs reliés. Remettre en place le panneau d'accès à la zone de contrôle de tous les radiateurs etmettre ces derniers sous tension. S'assurer que tous les réglages des commandes fonctionnent correctement.

Coupe-circuit thermique

L'alimentation électrique des éléments chauffants est interrompue si l'un des problèmes suivants est détecté :

1. Les grilles d'admission ou de sortie d'air sont bouchées.
2. La ventilation interne est génée par une accumulation de poussière et de peluches.
3. Le ventilateur cale.

Remarque: Avant de réinitialiser le coupe-circuit, déterminer la raison de son déclenchement et prendre une mesure corrective.

Pour reinitialiser le coupe circuit thermique, enlever le panneau représenté sur la figure 6, puis pousser le bouton de réinitialisation dans le sens de la flèche.

Entretien

AVERTISSEMENT: Debrancher l'alimentation de tous les apparciels reliés avant d'eff ectuer l'entretien.

Seul un entretien régulier garantit des performances optimes et une longue durée de service. Dimplex conseille des vérifications périodiques si l'appareil est normalement utilisé et des vérifications fréquentes si les conditions environnantes sont sévères ou s'il est utilisé plus de 10 heures par jour.

Entretien standard

Si I'appareil n'est pas utilisé plus de 10 heures par jour :

Tous les 3 mois, les roues de ventilateur, les rotors et les éléments chauffants, grilles d'entrée et de sortie doivent être nettoyés au moyen d'une BrosseSouple pour supprimer poussières et débris.

Tous les 12 mois, toutes les pièces mobiles doivent être vérifiées et régliées/ réparées comme il se doit.

Entretien approfondi

Si l'appareil est utilisé dans des conditions sévères ou plus de 10 heures de suite par jour :

Tous les mois, les roues de ventilateur, les rotors et les éléments chauffants, grilles d'entrée et de sortie doivent être vérifiés et nettoyés au moyen d'une BrosseSouple pour supprimer poussières et débris.

Tous les 6 mois, toutes les pieces mobiles doivent etre vérifiées et régles/ réparées comme il se doit.

Recyclage

Pour les produits électriques vendus au sein de l'Union Européenne.

Les produits électriques ne doivent pas être mis au rebut avec les déchets menagers lorsqu'ils arrivent en fin de vie. Les recycler dans les endroits prévus à cet effet. Contacter votre administration locale ou revendeur pour connaître la méthode de recyclage de votre pays.

Nettoyage

AVERTISSEMENT : DECONNECTER l'alimentation secteur avant d'eff ectuer toute opération d'entretien.

L'aspect extérieur de l'appareil peut être entretenu en essuyant ce dernier de temps à autre avec un chiffon humide. Pour éliminer les taches, appliquer une solution légèrement savonnue à l'aide d'un chiffon et essuyer. Faire preuve de prudence pour empêcher toute humidité de pénétrer dans le produit.

Service après-vente

Pour solliciter le service après-vente ou se procurer des pièces détaches, contacter le vendeur du produit ou le service d'assistance du pays désiré au numéro indiqué sur le bon de garantie.

Ne pas nous returner un produit défectieux sans nous avoir averti au préalable car celui-ci risquérer de se perdre ou de subir des dommages durant le transport ; le délambda requis pour offrir un service satisfaisant à l'utiliseur en serait inévitablement aff ecté.

Conserver soigneusement la facture comme preuve d'achat.
