GEBRUIKSAANWIJZING FS 50 STIHL

Met betrekking tot deze handleiding 65

Veiligheidsaanwijzingen en werktechniek 65

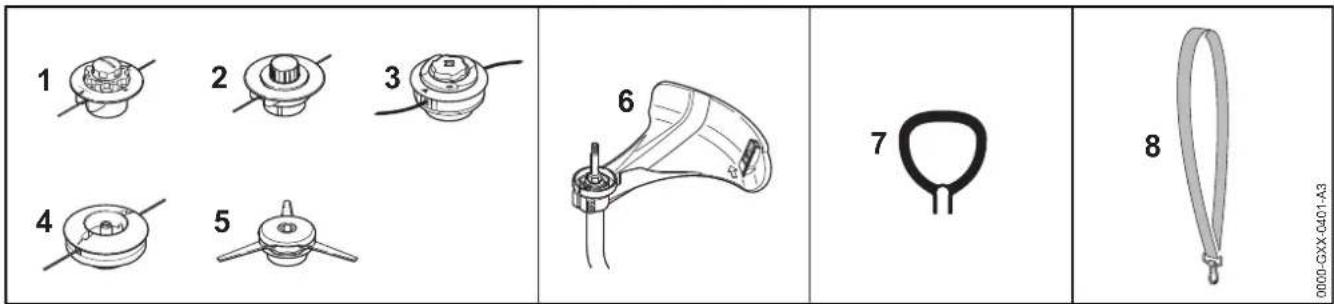

Vrijgegeven combinaties van zaaggarnituur, beschemkap/aanslag, handgreep en draagstel 72

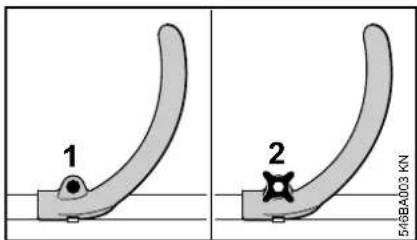

Beugelhandgreep monteren 73

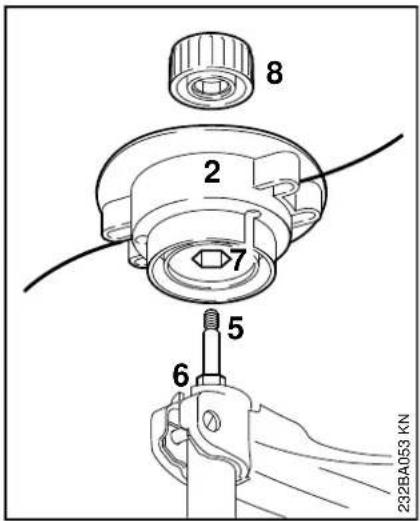

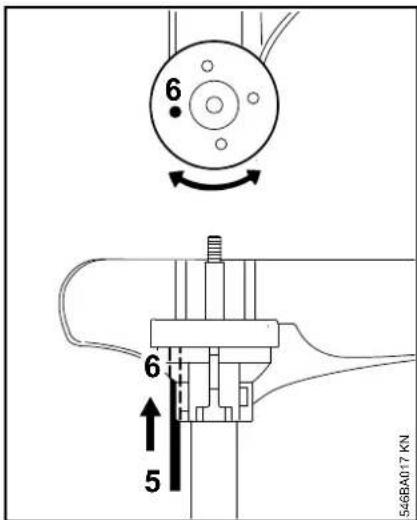

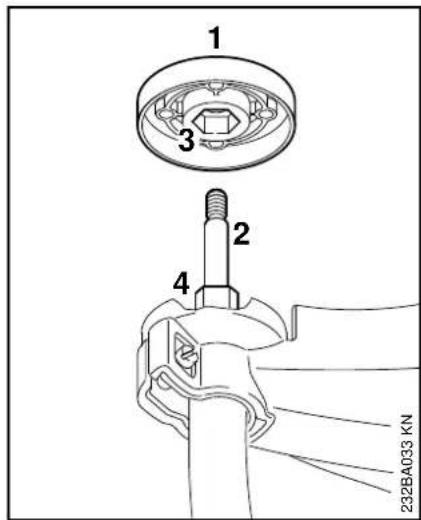

Snijgarnituur monteren 74

Brandstof 77

Tanken 78

Motor starten/afzetten 78

Gebruksvoorschriften 80

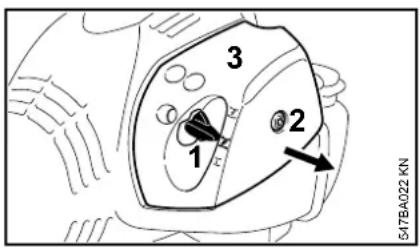

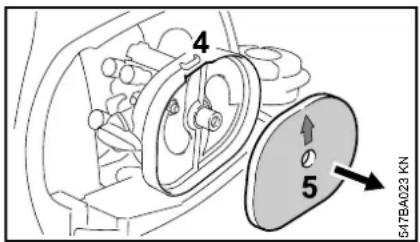

Luchtfilter reinigen 81

Motorkarakteristiek 83

Apparaat opslaan 83

Onderhoudmaaikop 83

Onderhouds-en reinigingsvoorschriften 88

Slijtage minimalisieren en schade voorkomen 89

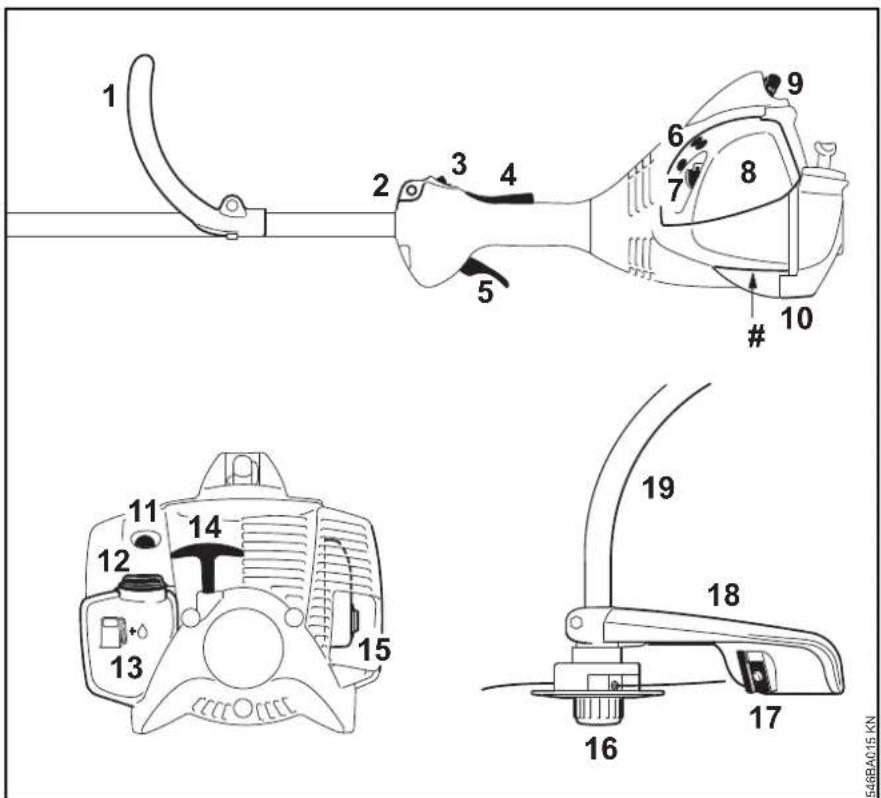

Belangrjke componenten 90

Reparatierichtlijnen 92

Milieuverantwoord afvoeren 92

EU-conformiteitsverklaring 93

Geachte client(e),

Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitproduct van de firma STIHL.

Dit product werd met moderne productiemethoden en onderuitgebrende kwaliteitstcontroles gefabricceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.

Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.

Met vriendelijke groet,

Dr. Nikolas Stihl

STIHL

Op deze handeiding rust auresrecht.Alle rechten bijven voorbehonden,vooral hetrecht op verspreding, vertaling en verwerking met elektronische systemen.

Met betrekking tot deze handleiding

Symbolen

Symbolen die op het apparaat+zijn aangebracht worden in deze handleiding togetelicht.

Afhankelijk van het apparaat en de uitrusting kuren de volgende symbolen op het apparaat� aangebracht.

Benzinetank; brandstomengsel van benzine en motorolie

Decompressieklep bedieren

Hand-benzinepomp

Hand-benzinepomp bedieren

Vettube

Geleiding aanzuiglucht: zomerstand

Geleiding aanzuiglucht: winterstand

Handgreepverwarming

Coding van tekstblokken

WAARSCHUWING

Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiele schade.

LET OP

Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.

Technische doorontwikkeling

STIHL werkdt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons waarom ook voor.

Aan geveens en afbeeldingen in deze handleiding kennen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek

Speciale veiligheidsmaatregelen zich nodig bij hetwerken met dit motorapparaat, omdat er met eenzeer hoog toerental vanhet snijgarnituur wordengewerkt.

De gehele gebruiksaanwijzing voor de eerste ingebruinkeming aan-dachtig doorlezen en voor later gebruik goed opbergen. Het veronacht-zamen van de gebruiksaanwijzing kan tot levensgevaarlijke situ-ations leiden.

De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeitsinspectie en andere in acht nemen.

Wie voor het eerst met het motorapparaat werk: door de verkoper of door een andere deskundige lately uitleggen hoe men hiermee veilig kan werken – of deelnemen aan een cursus.

Minderjarigen mogen nicht met het motorapparaat werken - behaltejongeren boven de 16aar, die ondertoezichteren met het apparaat te werken.

Kinderen, huisdieren en toeschouwers op afstand honden.

Als het motorapparaat Niet worden gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden

Nederland's

gebracht. Het motorapparaat zo opbergen dat onbevoegden er geen toegang toe hebben.

De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gezaren waaraan deze worden blootgesteld.

Het motorapparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zich - en altijd de gebruiksaanwijzing meegeven.

Het gebruik van geluidproducerende motorapparaten kan door nationale en ookplaatselijke,lokale voorschriften tijdelijk worden beperkt.

Wie met het apparaat werkkt要去 goeduitgerust en gezond zich en een goedelichamelijke conditie hebben. Wie zichom gezondheidsredenen Niet maginspannen, moet zich arts raadplegen ofhet werken met een motorapparaat mogelijk is.

Alleen voor dragers van een pacemaker: het ontstekingsmechanisme van dit apparaat genereert een zeer ging eigeltremagnetisch veld. Beinvloeding van enkele typen pacemakers kan nicht geheel worden uitgesloten. Tervoorkoming van gezondheidsrisico's advisecrt STIHL de behandelend arts en de fabrikant van de pacemaker te raadplegen.

Na gebruik van alcohol, medicijnen die het reactievermogen beinvloeden of drugs mag Niet met het motorapparaat worden gewerkt.

Het motorapparaat - afhankelijk van het gemonteerde snijgarnituur - alleen gebruiken voor het maaien van gras en het knippen van wildgroei of iets dergelijks.

Het gebruik van het motorapparaat voor andere doeleinden is Niet toegestaan en kan leiden tot ongelukken of schade aan het motorapparaat. Geen wijzigingen aan het product aanbrengen - ook dit kan leiden tot ongelukken of schade aan het motorapparaat.

Alleen die snijgarnituren of toebehoren monteren die door STIHL voor dit motorapparaat zijn vrijgeveven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geauthoriseerde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het motorapparaat.

STIHL advisert origineel
STIHL gereedschap en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.

De beschemkap van het motorapparaat kan de gebruiker Niet tegen alle voorwerpen (stenen, glas, draad enz.) beschermen die door het snijgarnituur worden weggeslingerd. Deze voorwerpen+kennen ergens afketsen enervolgens de gebruiker treffen.

Kleding en uitrusting

De voorgeschreveen kleding en uitrusting dragen.

De kleding要去 doelmatig zich en magijdens hetwerk Niet hinderen. Nauwsluitende kleding - combipak, geen stofjas.

Geen kleding dragen waarmee men aan takken, struiken of de bewegende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de scholders bevindt.

Stevige schoenen met stroeve, slipvrije zolen dragen.

WAARSCHUWING

Om de kans op oogletsele reduceren een nauw aansluitende veiligheidsbril volgens de norm EN 166 dragen. Erop letten dat de veiligheidsbril goed zit.

Een gelaatsbeschermer dragen en erop letten dat deze goed zich. Een gelaatsbeschermer alleen biedt onvoldoende bescherming voor de ogen.

"Persoonlijke" gehoorbescherming dragen - zoals bijv. oorkappen.

Robuste werkhand-schoenen van slijt vast materiaal dragen (bijv. leer).

STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting.

Motorapparaat vervoeren

Altijd de motor afzetten.

Het motorapparaat uitgebalanceerd aan de steel/maaiboom, resp. aan de beugelhandgreep dragen.

In auto's: het motorapparaat gegen omvallen, beschadiging en gegen het weglekken van benzine beveiligigen.

Tanken

Benzine is bijzonder Licht ontvlambaar -uit de buurt blijven van open vuur - geen benzine morsen - Niet roken.

Voor het tanken de motor afzetten.

Niet tanken zolang de motor nog heet is -de benzine kan overstromen brandgevaar!

De tankdop voorzichtigig losdraaien, zodate de heersende overdruk zich langzaam kan afbouwen en er geen benzine uit de tank kan spuiten.

Uitsluitend op een goed geventileerde plek tanken. Als er benzine werd gemorst, het motorapparaat direct schoonmaken - de kleding Niet in

aanraking laden komen met de benzine, anders direct andere kleding aantrekken.

Na het tanken de tankdop zo vast möglichk aandraaien.

Hierdoor wordt het risico verkleind dat de tankdop door de motortrillingen losloopt en er benzine wegstromt.

Op lekkages letten - als er benzine maar buiten stroomt, de motor Niet starten - levensgevaar door verbranding!

Voor het starten

Het motorapparaat op technisch goede staat controleren - het desbetreffende hoofdstuk in de gebruiksaanwijzing in acht nemen:

• Het brandstofsystem op lekkage controleren, vooral de zichtbare onderdelen zoals bijv. de tankdop, slangaansluitingen, hand-benzinepomp (alleen bij motorapparaten met hand-benzinepomp). Bij lekkages of beschadiging de motor Niet starten -brandgevaar! Het apparatus voor de ingebruikneming door een geauthoriseerde dealer lately repareren

• De combinatie van snijgarnituur, beschemkap, handgreep en draagstel/draagriem要去,zijn goedgekeurd,alle onderdelen correct gemonteerd. Geen metalen snijgarnituren -kans op letsel!

• De stopschakelaar要去 gemakkelijkrichting0kunnen worden gedrukt

• De chokeknop, de gashendblokkering en de gashend要去en goed gangbaar zich -de gashend要去 automatisch in de stationaire stand terugveren. Vanuit de standen en van de chokeknop要去的各项 het indrukken van de gashend in de werkstand I terugveren.

• Bougiesteker op vastzitten controlleren - bij een loszittende steker kuren vonden ontstaan, hierdoor kan het vrijkomende benzine-luchtmensel ontbranden - brandgevaar!

• Snijgarnituur: correcte montage, stevige bevestiging en goede staat

• Veiligheidsinrichtingen (bijv. beschemkap voor snijgarnituur) op beschadigingen, resp. slijtage controeren. Beschadigde onderdelen verrangen. Het apparatusietiet met een beschadigde beschemkap gebruiken

• Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen

• De handgrepen要去en schoon en droog, vrij van olie en vuil zijn - belangrijk voor een veilige bediening van het motorapparaat
• De draagriem en de handgreep(- grepen) overeenkomstig de lichaamslengthe instellen

Het motorapparaat mag alleen in technisch goede staat worden gebruikt - kans op ongelukken!

Nederlandds

Vooroodgevallen bij gebruik van draagriemen: het snel loskoppelen en neerzetten van het apparaat oefenen. Tijdens het oefenen het apparaat Niet op de grond gooien, om beschadigingen te voorkomen.

Motor starten

Minstens op 3 meter van de plek waarWord getankt - Niet in een afgesloten ruimte.

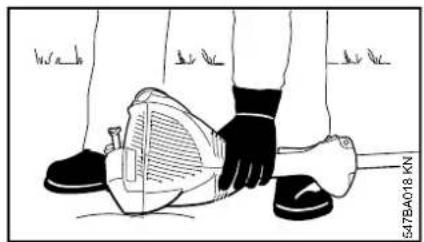

Alleen op een vlakke ondergrond, een stabiele en veilige houding aannemen, het motorapparaat goed vasthouden - het snijgarnituur mag geen voorwerpen en ook de grond Niet raken, waar dat dit tijdens het starten kan meedraaien.

Het motorapparaat worden slechts door één persono bediend - geen andere personen binnen een straal van 15 m dulden - ook Nietijdens het starten - kans op letsel door weggeslingerde voorwerpen!

Contact met het snijgarni-tuur voorkomen - kans op letsel!

De motor Niet 'los uit de hand' starten - starten zoals in de gebruiksaanwijzing staat beschreiben.

Het snijgarnituur draait nog even door nadat de gashendel worden losgelaten - naloopeffect!

Stationair toerental controleren: het snijgarnituur moet bij stationair toerental - bij losgelaten gashendel - stilstaan.

Licht ontvambare materialen ( bijv. houtspanen, boomschors, droog gras, benzine)uit de buurt van de hete uitlaatgassen en de hete uitlaatdempers houden - brandgevaar!

Apparaat vasthouden en bedieren

Het motorapparaat aktijd met beiden handen op de handgrepen vasthouden. Aktijd voor een stabiele en veilige houding zorgen.

De linkerhand op de beugelhandgreep, de rechterhand op de bedieningshandgreep - geldt ook voor linkshandigen.

Tijdens de werkzaamheden

Bij dreigend gevaar, resp. in geval van mood, direct de motor afzetten - de stopschakelaar richting 0 drukken.

Binnen een brede straal van de plek waar wordt gewerkt, bestaat door de weggeslingerde voorwerpen kans op

ongevallen,.daarommogenerzich binnen een straal van 15m geen andere personen ophouden.Deze afstand ook ten opzichte van andere objecten (auto's,ruiten) aanhouden-kans op materiele schade!Ook op een afstand vaneer dan 15m kan gevaar nicht geheel worden uitgesloten.

Op een correct stationair toerental letten, zodate het snijgarnituur na het loslaten van de gashendel Niet meer draait.

Regelmatig de instelling van het stationair toerental controleren, resp. corrigeren. Als het snijgarnituur bij stationair toerental toch meedraait, het stationair toerental door een geauthoriseerde dealer lately repareren. STIHL adviseert de STIHL dealer.

Let op bij gladheid, regen, sneeuw, op hellingen, in oneffen terrein enz. - kans op uitglijden!

Op obstakels letten: boomstronken, wortels - struikelgevaar!

Altijd voor een stabiele en veilige houding zorgen.

Alleen staand op de grond werken, nooit op onstabiele plaatsen, nooit op een ladder of vanaf een hoogwerker.

Bij gelebruik van gehoorbeschemmers moet extra omzichtig en bedachtzaam worden gewerkt -ocht geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar�.

Opijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen - kans op ongelukken!

Rustig en met overleg werken - alleen bij voldoende Licht en goed zich. Voorzichtig werken, anderen nicht in gevaar brengen.

Het motorapparaat produeert giffige uiltaatgassen, zodra de motor draait. Deze gassen kunnen geurloos en onzichtbaar zich en onverbrande koolwaterstoffen en benzol bevatten. Nooit in afgesloten of slecht geventileerde ruimtes met het motorapparaat werken - ook nicht met machines voorzien van katalysator.

Bij het werkden in greppels, sleken of opplaaten met weinig ruimte, steeds voor voldoende luchtventilatie zorgen - levensgevaar door vergiftiging!

Bij misselijkheid, hoofdpijn, gezichtsstoornissen (bijv. kleiner wordend blikveld), gehoorverlies, duizeligheid, afnemende concentratie, de werkzaamheden direct onderbreken -deze symptomen können onder andere worden veroorzaakt door een te hoge uitlaatgas concentratie - kans op ongelukken!

Geluidsoverlast en uitlaatgasemissie zo veel möglich beperken - de motor nicht onnodig lately draaien, alleen gas Geven tijdens het werk.

Niet roken tijdens het gebruik en in de directe omgeving van het motorapparaat - brandgevaar! - Uit het brandstofsystemk hunnen ontvlambare benzinedampen ontsnappen.

Tijdens het werk vrijkomend(e) stof, dampen en rook hunnen schadelijk zijn voor de gezondheid. Bij sterke stof- of rookontwikkeling ademhalingsbescherming dragen.

Als het motorapparaat Niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werduitgeschakeld, voor het opnieuw in gebruik nemen beslist controlleren of dit in goede staat verkeert -zie ook "Voor het starten". Vooral op lekkage van het brandstofsystem en de goede werkig van de veiligheidsinrichtingen letten. Motorapparaten die nicht meer bedrijfszeker zich, in geen geval verdier gebruiken. In geval van twijfel contact opnemen met een geauthoriseerde dealer.

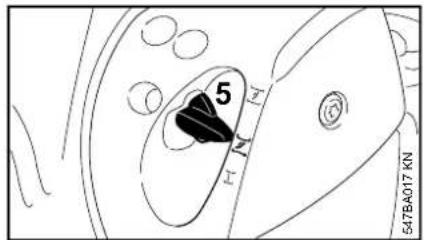

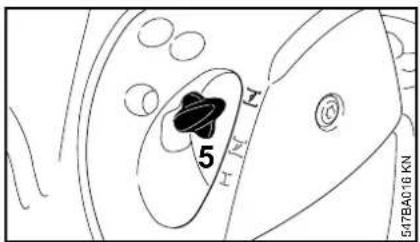

Niet in de warmestartstand z van de chokeknop werken - het motortoerental is bij deze stand van de chokeknop Niet regelbaar.

Nooit zichonder de op het apparaat en het snijgarnituur afgestemde beschemkap werkken-kans op letsel door weggeslingerde voorwerpen!

Terrein controlleren: vaste voorwerpen - stenen, metalen delen of ie's dergelijks hunnen worden weggeslingerd - ookeer dan 15m -kans op letse! -En deze hunnen het snijgarnituur alsmede objecten (zoals bijv. geparkeerde auto's, ruiten) beschadigen (materiele schade).

Bijzonder voorzigachtig werken in onoverzachtelijk, dichtbegroed terrein.

Tijdens het maaien in hoog struikgewas, onder bosjes en heggen: werkhoogte met het snijgarnituur minimaal 15 cm - dieren nicht in gevaar brengen.

Voor het achefterlaten van het apparaat: motor afzetten.

Het snijgarnituur regelmatig, met korte tussenpozen en bij merkbare wijzigingen direct controleren:

• Motor uitschakelen, apparaat stevig vasthouden, snijgarnituur tot stilstand latelykommen.
• Op goede staat en vastzitten controlleren, op scheurvorming letten
• Beschadigde snijgarnituren direct verwangen, ook bij zeerkleine haarscheurtjes

Snijgarnituuropname regelmatig ontdoen van gras en struikgewas -verstoppingen in het gedeelte van het snijgarnituur of de beschemkap verwijderen.

Voor het verrangen van het snijgarnituur de motor afzetten - kans op letsel!

Nederland's

Beschadigd of ingescheurd snijgarnituur.
niet meer gebruiken en Niet repareren - hetzij door lessen of richten -
vormverandering (onbalans).

Deeltjes of brokstukken können loskomen en met hoge snelheid de gebruiker of derden treffen - ernstig letsell!

Gebruik van maakoppen

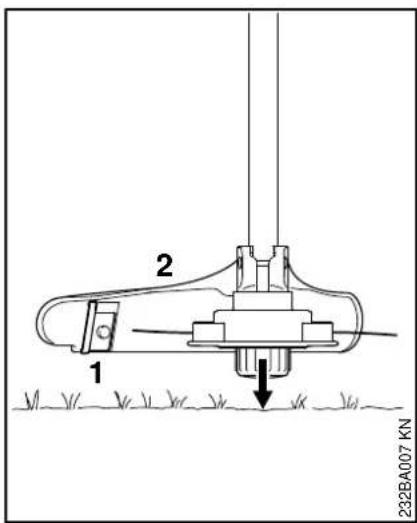

Alleen beschemkap met volgens voorschrift gemonteerd mes monteren, zodate maiaadrden op de toegestane lengte worden afgesneden.

Voor het nastellen van de maaidraad bij met de hand nastelbare maaikopen beslist de motor afzetten - kans op letse!

Verkeerd gebruik met te lange maaidraden verlaagt het werktoerental van de motor. Dit leidt, door het constant slippen van de koppeling, tot oververhitting en tot beschadiging van belangrijke delen (bijv. koppeling, en delen van de kunststof behuizing) - bijv. door het bij stationair toerental meedraaiende snijgarnituur - kans op letsell!

Trillingen

Langdurig gebruik van het motorapparaat kan leiden tot door trillingenveroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").

Een algemeen geldende gebruiksduur kan nicht worden vastgesteld, sondern deze van meertere factoren afhankelijk is.

De gebruiksduur worden verlengd door:

• Bescherming van de handen (warme handschoenen)
  Rustpauzes
  De gebruiksduur worden verkort door:
  Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
  Lage buitentemperaturen
• De mate van kracht uitgeoefend door de handen (stevig beetpakken beinvloedt de doorbloeding nadelig)

Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) worden een medisch onderzoek geadviseerd.

Onderhoud en reparations

Het motorapparaat regelmatif
onderhonden. Alleen die onderhouds-
en reparatiewerkzaamheden uitvoeren
die in de handleiding staan beschreiben.
Alle andere werkzaamheden latent
uitvoeren door een geauthoriseerde
dealer.

STIHL adviseert onderhouds-en reparatiewerkzaamheden alleen door de STIHL dealer te latent uitvoeren. De STIHL dealers worden regelmatin geschoold en hebben de beschikking over Technische informaties.

Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geauthoriseerde dealer.

STIHL adviseert originele STIHL onderdelen te monteren. Deze zich qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.

Bij reparatie-, onderhouds- en reinigingswerkzaamheden aktijd de motor afzetten en de bougiesteker lostrekken - kans op letsel door het onbedoeld starten van de motor! - Uitzondering: afstelling carburateur en stationair torental.

De motor mag bij een losgetrokken bougiesteker of bij een losgedraaide bougie Niet met behulp van het startmechanisme worden getornd - brandevaar door ontstekingsvonden buiten de cilinder!

Het motorapparaat Niet in de nabijheid van open vuur onderhonden en opslaan - brandgevaar door de brandstof!

De tankdop regelmatig op lekkege controeren.

Alleen in goede staat verkerende, door STIHL vrijgegeven bougies-zie "Technische gegevens"-monteren.

Bougiekabel controlleren (goede isolatie, vaste aansluiting).

Controleer of de uitaatdemper in een goede staat verkeert.

Niet met een defeche of zonder uitaatdemper werken - brandgevaar! - Gehoorschade!

De hete uitlaatdemper niet aanraken - gevaar voor brandwonden!

Symbolen op de beschemkappen

Een pijl op de beschemkap voor het snijgarnituur geeft de draairichting van het snijgarnituur aan.

De beschemkap alleen in combinatie met maakoppen gebruiken - geen metalen snijgarnituren gebruiken.

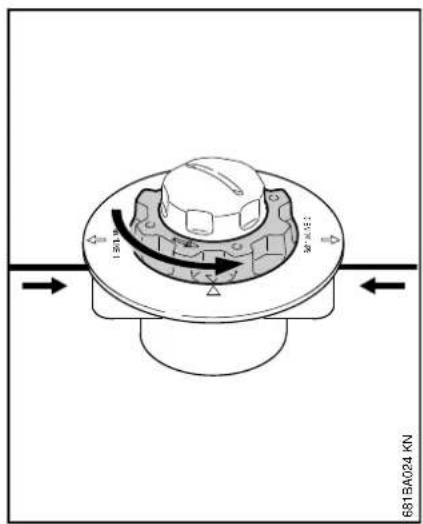

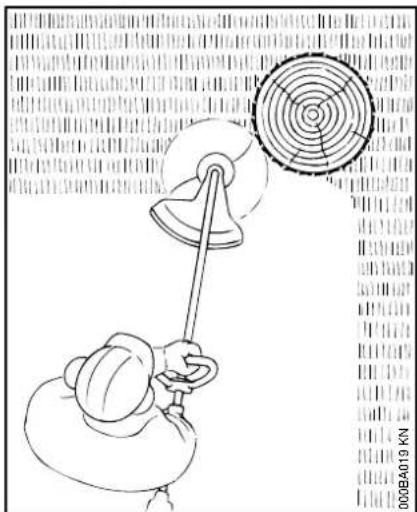

Maikop met maiadraad

Voor soepel "maaigedrag" - voor nauwkeurig maaien, zichs van onregelmatige grasranden rond bomen en heiningpalen - geringe beschadiging van de boomschors.

WAARSCHUWING

De maiadraad Niet door een staaldraad verrangen - kans op letsel!

Maaikop met kunststof messen - STIHL PolyCut 6-3

Voor het maaien van Niet-afgezette grasvelden (zonder palen, omheiningen, bomen en vergelijkbare obstakels).

Beslist de onderhoudsvoorschriften voor de maakop PolyCut in acht nemen!

Op de slijtage-indicatoren letten!

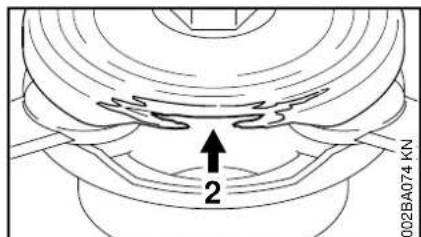

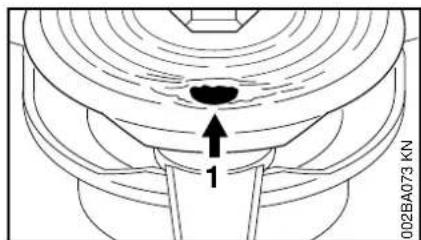

Het onderste deel van de PolyCut is voorzien van slijtage-indicatoren.

Als een van de Ronde gaten (1; pijl) zichbaar of als de waar binnen opstaande rand (2; pijl) versleten is, mag de PolyCut 6-3 Niet meer worden gebruikt – door een nieuwe maaikop verrangen!

WAARSCHUWING

Bij het negeren van de slijtageindicatoren bestaat de kans dat hetsnijgarnituur breekt en weggeslingerde delen möglichk tot letsel leiden.

Om de kans op ongelukken door brekende messen te verkleinen, contact met stenen, metalen delen of ie's dergelijks voorkomen!

De PolyCut-messen regelmatig op scheurtjes controleren. Als een van de messen is gescheurd, alle messen van de PolyCut verwangen!

Vrijgegeven combinaties van zaaggarnituur, beschemkap/aanslag, handgreep en draagstel

Snijgarnituur Beschermkap Handgreep Draagstel

Vrijgeveen combinaties

Afhankelijk van het snijgarnituur de juiste combinatie uit de tabel kiezen!

WAARSCHUWING

Om veiligheidsredenen zich andere combinaties Niet toegestaan - kans op ongelukken!

Snjjgarnituren

Maaikoppen

1STIHLAutoCutC5-2
2 STIHL AutoCut 5-2
3STIHLAutoCutC6-2
4 STIHL DuroCut 5-2
5STIHLPolyCut6-3

Beschemkap

6 Beschermkap met mes voor maaikoppen

Handgreep

7 Beugelhandgreep

Draagstel

8 Enkele schouderriem kan worden gebrukt

Beugelhandgreep monteren

In de uitleveringsstaat van het neue apparaat is de beugelhandgreep al op de steel gemonteerd, moetECHTER nog worden gedraaid en uitgelijnd.

Beugelhandgreep uittijnen

Uitvoeringen met bout (FS 40)

• Bout (1) op de handgreep met behulp van een schroevendraaier of combisleutel losdraaien

Uitvoeringen met knevelbout (FS 50)

• Knevelbout (2) op de handgreep losdraaien

Alleuitvoeringen

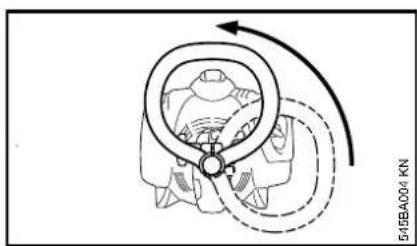

• De handgreep om de steel maar boven draaien

Door het wijzigen van de afstand (A) kan de handgreep in de voor de gebruiker en de toepassing meest gunshote stand worden gebracht.

Advies: afstand (A) = ca. 15 cm

• De handgreep in de gewenste stand schuiven
• De bout, resp. de knevelbout zo vastdraaien dat de handgreep nicht meer op de steel kan worden verdraaid

• Beschermkap (1) tot aan de aanslag op de houder (2) schuiven
  Moer (3) in het binnenzeskant op de beschermkap steken -de boringen要去en in lijn liggen
• Bout (4) met ring in de boring draaien en vastdraaien

Nederland's

Snijgarnituur monteren

Motorapparaat neerleggen

• Motor afzetten
• Het motorapparaat zo neerleggen, dat de beugelhandgreep en de motorkap maar beneden en de asaar boven zichn gericht

Drukschotel

De drukschotel (1) behoort tot de leveringsomvang van de DuroCut 5-2 en PolyCut 6-3. Deze is alleen nodig bij montage van deze maaikoppen.

Maiaikop STIHL AutoCut 5-2,
maiaikop STIHL AutoCut C 5-2

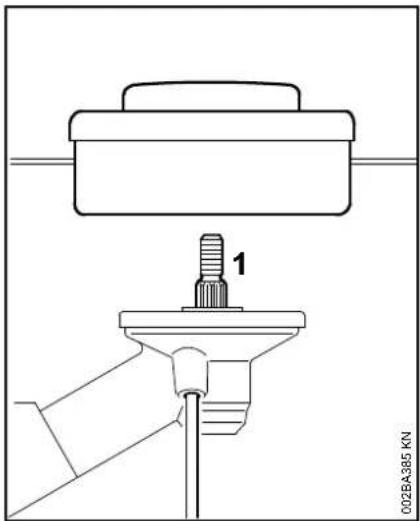

• Drukschotel (1), indien gemonteerd, van de as (2) trekken

Maiakop STIHL DuroCut 5-2,
maiakop STIHL PolyCut 6-3

• Drukschotel (1) op de as (2) schuiven, hierbij het binnenzenskant (3) op het zeskant (4) steken

As blokkeren

Voor het blokkeren van de as het gereedschap (5) in de boringen (6) in de beschemkap en drukschotel steken, zowel de beschemkap als de drukschotel hierbij ietsBeen en weer draaien tot de as is geblokkeerd

Maaikop met schroefdraadaansluiting monteren

De bijlage voor de maaikop goed bewaren.

• Drukschotel aanbrengen
• De maaikop linksom tot aan de aanslag op de as (1) schroeven
  As blokkeren
  Maikop vastdraaien

Het gereedschap voor het blokkeren van de as weer lostrekken.

Maaikop verwijderen

As blokkeren
- De maaikop rechtsom draaien

Maaikop zonder schroefdraadaansluiting monteren

De bijlage voor de maaikop goed bewaren!

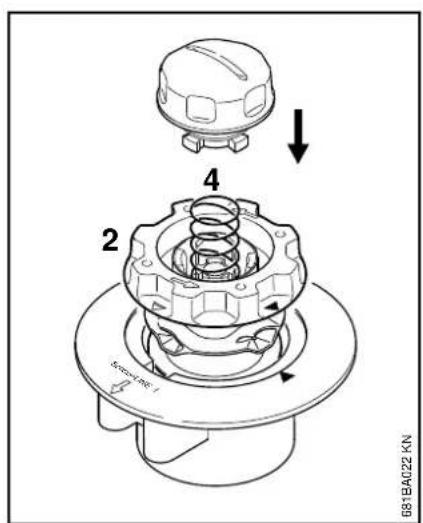

• Veer (1) in het bovenste deel (2) schuiven

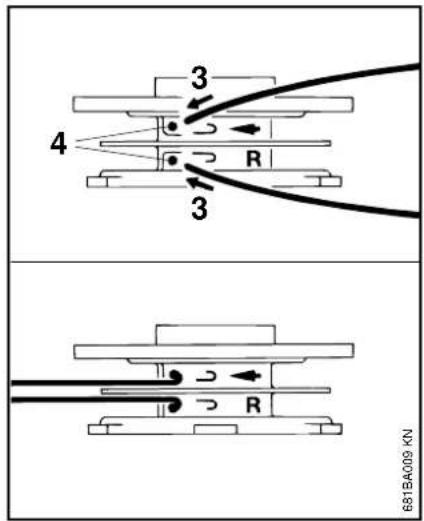

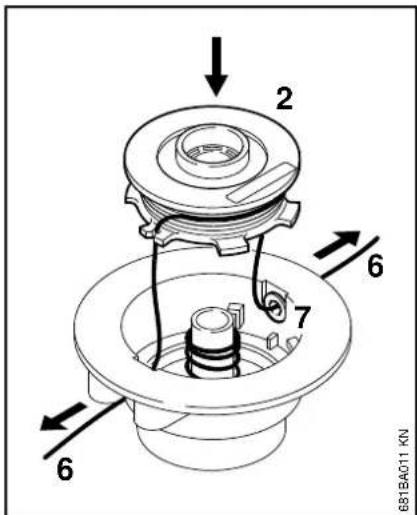

  Maiaadraden (3) op de spoel (4) wikkelen

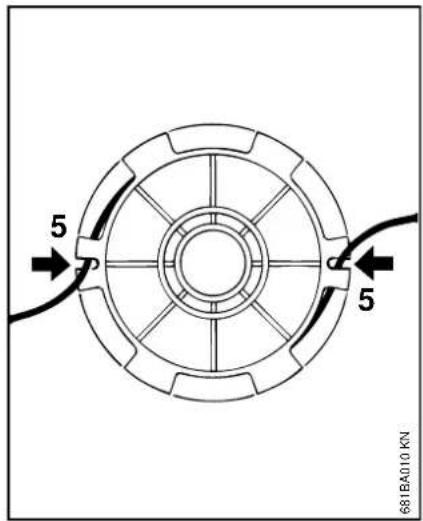

• De maaidraden door de hulzen steken en de spoel in de spoelbehuizing plaatsen

De afzonderlijke handelingen staan in de meegeleverde bijlage beschreiben!

• Bovenste deel (2) op de as schuiven (5), hierbij het binnenzeskant (7) op het zeskant (6) steken
• De dop (8) op het bovenste deel aanbrengen - rechtsom tot aan de aanslag op de as draaien en vastdraaien

Nederland's

STIHL AutoCut C 5-2

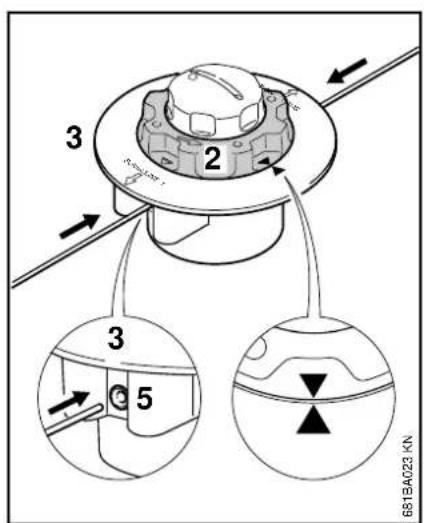

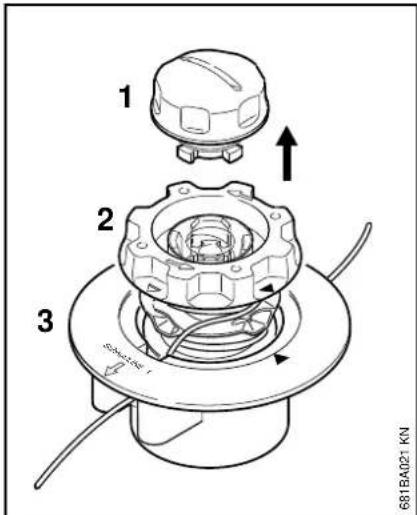

• Bovenste deel (2) als bij de maaikop AutoCut 5-2 op de as schuiven
• Spoel (9) slechts zo ver rechtsom draaien dat de twee pijlpuntenrecht tegenover elkaar staan - de spoel in deze stand borgen

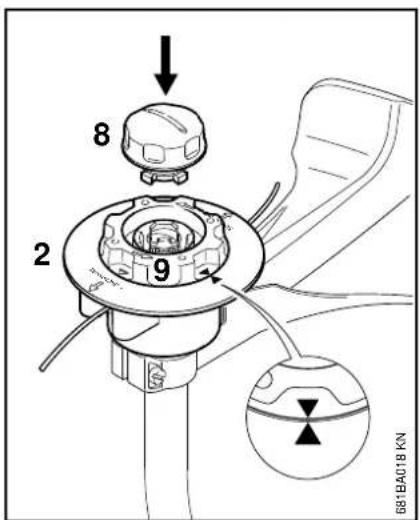

  Dop (8) in de spoel aanbrengen, indrukken en tegelijkertijd rechtsom draaien
• De dop rechtsom draaien tot deze aanligt en handvast draaien

STIHL PolyCut 6-3

• Drukschotel op de as schuiven

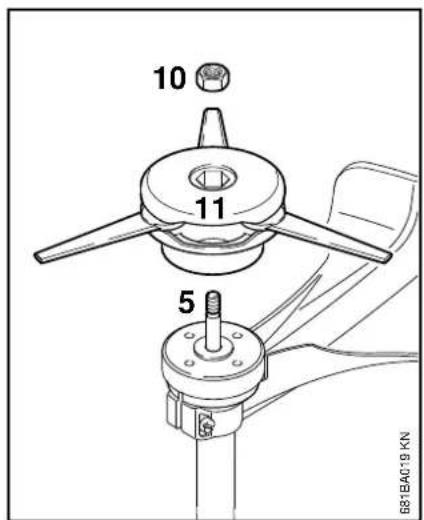

  Moer (10) in de maaikop aanbrengen
  Maaikop (11) rechtsom tot aan de aanslag op de as (5) draaien
• As blokkeren
• Maaikop vastdraaien

WAARSCHUWING

Een te gemakkelijk draaiende moer verrangen.

LET OP

Het gereedschap voor het blokkeren van de as weer lostrekken.

Maiakop verwijden

STIHL AutoCut

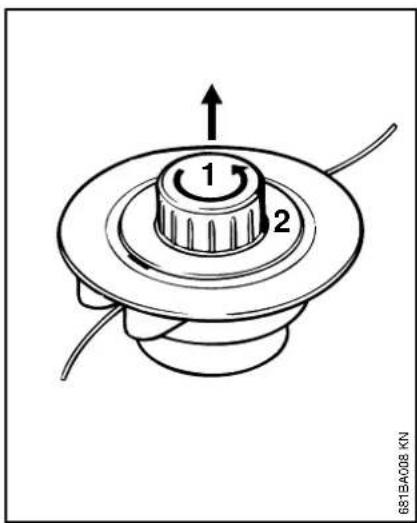

• Het spoelhuis vasthouden
• De dop linksom draaien

STIHL PolyCut

As blokkeren
Maaikop linksom draien

Brandstof

De motor draait op een brandstofmengsel van benzine en motorolie.

WAARSCHUWING

Direct huidcontact met benzine en het inademen van benzinedampen voorkomen.

STIHL MotoMix

STIHL adviseert het gebruik van STIHLMotoMix.Dit kant-en-klare brandstofmensgel bevat geen benzol, is loodvrij,kenmerkt zich door een hoog octaangetal en biedt.altijd de juiste mengverhouding.

STIHL MotoMix is voor de langst mogelijk levensduur van de motor gemengd met STIHL tweetaktmotorolie HP Ultra.

Brandstoffen die nicht geschikt zijn of met een afwijkende mengverhouding kuren leiden tot ernstige schade aan de motor. Benzine of motorolie van een mindere kwaliteit kuren de motor, keerringen, leidingen en benzinetank beschadigen.

Benzine

Alleen benzine van een gerenommeerd merk met een octaangetal van minimaal 90 RON tanken - loodvrij of loodhoudend.

Benzine met een alcoholpercentage vaneer dan 10% kan bij motoren methandmatig instelbare carburateursstoringenveroorzaken,haarom magdeze benzine voor deze motoren nichtwordengebruikt.

Motoren met M-Tronic leveren met benzine met een alcoholpercentage tot 25% E25) het volle motorvermogen.

Motorolie

Als brandstof zich wordt gemengd mag alleen een STIHL tweetaktmotorolie of een andere hoopwaardige motorolie van de klasse JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC of ISO-L-EGD worden gebruikt.

STIHL schrijft de tweetaktmotorolie STIHL HP Ultra of een gewijkwaardige hoogwaardige motorolie voor om de emissiegrenswaarden gedurende de machinelevensduur te kunnen waarborgen.

Mengverhouding

Bij STIHL tweetaktmotorolie 1:50; 1:50 = 1 deel olie +50 delen benzine

Voorbeelden

Hoeveelheid STIHL tweetaktolie 1:50 benzine Liter Liter (ml)

1

0

50,10 (100) 100,20 (200

Hoeveelheid benzine

STIHL tweetaktolie 1:50

Liter Liter (ml)

15 0,30 (300)

20 0,40 (400)

250,50 (500)

In een voor benzine vrijgegeven jerrycan eerst motorolie bijvullen en verzolgens benzine en goed mengen

Brandstofmengsel opslaan

Benzine alleen bewaren in voor benzine vrijgeveen jerrycans op een veilige, droge en koele plaats, beschermd gegenlicht en zonnestralen.

Het brandstofmengsel veroudert - alleen de hoeveelheid die nodig is voor enkele weken(APien. Het brandstofmengsel nielt longer dan 30 dagena bewaren.Doorde inwerking vanlicht,zon,lage of hoge temperaturen kan het brandstofmengsel sneller onbruikbaar worden.

STIHL MotoMix kan darüber tot zo'n 2aar probleemloos worden bewaard.

• De jerrycan met brandstofmengsel voor het tanken goed schudden

WAARSCHUWING

In de jerrycan kan zich druk opbouwen - de dop voorzichtig losdraaien.

• De benzinetank en de jerrycan regelmatig grondig reinigen

De restbrandstofen de voor de reiniging gebruekte vloeistof volgens voorschrift en milieubewust opslaan en afvoeren!

2

Nederland's

Tanken

Apparaat Voorbereiden

• De tankdop en de omgeving ervan voor het tanken reinigen zodate er geen vuil in de tank valt
• Het apparatusa zo plaatsen, dat de tankdop maar boven is gericht

Schroef-tankdop opendraaien

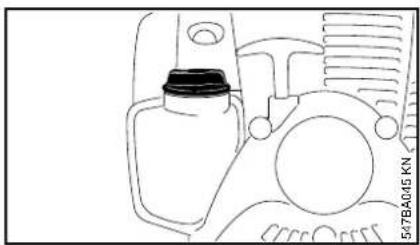

Tankdop linksom draaien tot deze van de tankopening kan worden genomen
Tankdop wegnemen

Tanken

Bij het tanken geen benzine morsen en de tank Niet tot aan de rand vullen. STIHL advisert het STIHL vulsystem (special toebehoren).

Schroef-tankdop dichtdraaien

Tankdop aanbrengen
Tankdop tot aan de aanslag rechtsom draaien en met de hand zo vast möglichk aandraaien

Motor starten/afzetten

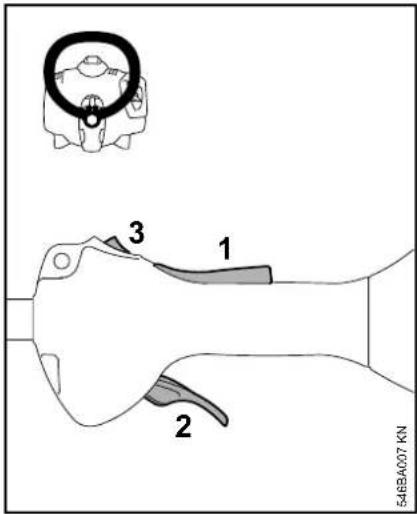

Bedieningselementen

Uitvoering met beugelhandgreep

1 Gashendelblokkering
2 Gashendel
3 Stopschakelaar - met de werkstand en 0 = stopstand.

Werking van de stopschakelaar en het contact

De Niet ingedrukte stopschakelaar staat in de werkstand: het contact is ingeschakeld - de motor is startklaar en kan worden gestart. Als de stopschakelaar in stand 0 worden gedrukt, worden de ontsteking

uitgeschakeld. Nadat de motor is afgeslagen, worden het contact automatisch wee ingeschakeld.

Motor starten

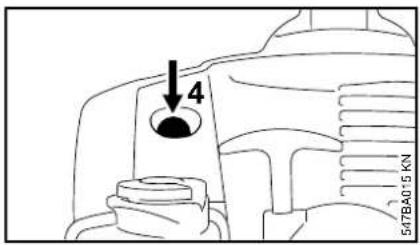

Balg (4) van de hand-benzinepomp ten minste 5-maal indrukken - ook als de balg met benzine isGVuld

Koude motor (koude start)

• Chokeknop (5) indrukken en hierbij in stand draaien

Warme motor (warme start)

• Chokeknop (5) indrukken en hierbij in stand zdraaien

Deze instelling geldt ook als de motor reeds heeft gedraid, maar nog koud is.

Starten

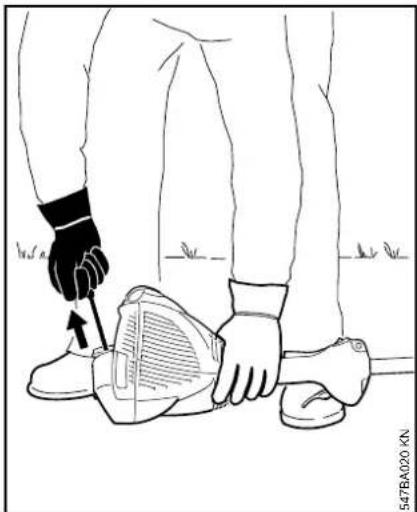

• Het apparaat zo op de grond plaatsen dat het Niet kan omvallen: de steun op de motor en de beschermkap voor het snijgarnituur vormen de ondersteuning. Het snijgarnituur mag noch de grond noch enig ander voorwerp raken
  Een veilige houding aannemen
• Het apparaat met de linkerhand stevig op de grond drukken - hierbij noch de gashendel, noch de blokkeerhendel aanraken

LET OP

De voet of de knie Niet op de steel/maaiboom plaatsen!

• Met de rechterhand de starthandgreep vastpakken

Uitvoering zonder ErgoStart

• De starthandgreep langzaam tot aan de eerst voelbare aanslag uittrekken en cervolgens snel en krachtig doortrekken

Uitvoering met ErgoStart

• De starhandgreep gelijkmatig uittrekken

LET OP

Het koord Niet tot aan het koorduiteindeuit de boring trekken - kans op breuk!

Nederland's

• De starthandgreep Niet terug laten schieten - maar lien vieren zodate het startkoord correct kan worden opgerold
• Verder starten tot de motor draait

Zodra de motor draait

• De blokkeerhendel indrukken en gas gehen - de chokeknop springt in de werkstand I - na een koude start de motor door enkele keren gas te gehen warmdraaien

WAARSCHUWING

Bij een correct afgestelde carburateur mag het snijgarnituur bij stationair toerental Niet meedraien!

Het apparaat is maar voor gebruik.

Motor afzetten

• De stopschakelaarrichting0 drukken-de motor stopt-de stopschakelaar loslaten-de stopschakelaar veert terug

Verdere aanwijzingen met betrekking tot het starten

De motor staat in de koudestartstand of bij het accelereren af.

• De chokeknop in stand -plaatsen -verder starten tot de motor draait

• De chokeknop in stand plaatsen -verder starten tot de motor draait

De motor slaat nicht aan

• Controlleren of alle bedieningselementen correct zich aufgesteld
• Controlleren of de tank met benzine is gezuld, zo nods tanken
• Controlleren of de bougiesteker stevig op de bougie is gedrukt
• Startprocedure herhalen

De motor is "verzopen"
- De chokeknop in stand I plaatsen -verder starten tot de motor draait

Alle benzine werd verbruikt

• Na het tanken de balg van de hand-benzinepomp ten minste 5-maal indrukken - ook als de balg met benzine is gezuld
• De chokeknop afhankelijk van de motortemperatuur instellen
• Motor opniew starten

Gebruiksvoorschriften

Gedurende de eerste bedrijfsuren

Het neue apparataat tot aan de derde tankvulling Niet onbelast met hoge toerentallen latent draaien, om te voorkomen dat erijdens de inloopfase extra belasting optreedt. Gedurende de inloopfase moeten de bewegende delen op elkaar inlopen - in de motor heerst een verhoogde wrijvingsweerstand. De motor levert zich maximale vermogen pas na 5 tot 15 tankvullingen.

Tijdens de werkzaamheden

De motor nog even stationair latent draaien als hij voordien langeijd onder vollast heeft gedraaid, tot de meeste warmte door de koelluchtstroom is afgevoerd. Dit om te voorkomen dat de componenten op de motor (ontstekingssystem, carburateur) door warmteophoping te zwaar worden belast.

Na het werk

Als het werk even wordt onderbroken: de motor lately afkoelen. Het apparaat met lege benzinetank op een droge plaats, Niet in de buurt van ontstekingsbronnen, opbergen tot het moment dat het apparaat weeort wordt gebruikt. Bij langdurige stilstand - zie "Apparaat opslaan".

Luchtfilter reinigen

Als het motorvermogen merkbaar afneemt

• Chokeknop (1) in stand Z plaatsen
• Bout (2) in filterdeksel (3) linksom draaien, tot het deksel los zit
• Filterdeksel (3) over de chokeknop heb den lostrekken en wegemen
• Het grove vuil rondon het filter verwijderen

• Via de uitsparing (4) in het filterhuis het vilten filter (5) wegemen
• Vilen filter (5) verrangen - als tijdelijke maatregel uiktkloppen ofuitblazen - Niet uitwassen

LET OP

Beschadigde onderdelen verrangen!

• Het vilen filter (5) zo in het filterhuisplaatsen dat het hiermee gegelijkigt - de pijl is gericht maar de uitsparing
• Chokeknop (1) in stand _i = 1^n plaatsen
• Filterdeksel (3) aanbrengen - hierbij de bout (2) Niet scheef drukken - de bout in de boring draaien

De carburateur van het apparaat is af fabriek zo afgesteld dat de motor onder alle bedrijfsomstandigheden worden voorzien van een optimaal benzine-luchtmengsel.

Stationair toerental instellen

Motor slaat bij stationair toerental af

Motor ca. 3 min. warm laten draaien
Aanslagschroef stationair toerental (LA) langzaam rechtsom draaien, tot de motor gelijkmatig draait - het snijgarnituur mag nicht meebewegen

Het snijgarnituur beweegt bij stationair toerental mee

Aanslagschroef stationair toerental (LA) linksom draaien, tot het snijgarnituur stil blijft staan, verwolgens 1/2 tot 3/4 slag in bezelfde richting verder draaien

WAARSCHUWING

Als het snijgarnituur na de uitgevoerde afstelling bij stationair torental Niet stil blijft staan, het motorapparaat door een geauthoriseerde dealer lately repareren.

Nederland's

Bougie

Bij onvoldoende motorvermogen, slecht starten of onregelmatig stationair toerental eerst de bougie controleren.
Na ca. 100 bedrijfsuren de bougie verrangen - bij sterk ingebrande elektroden reeds eerder - alleen door STIHL vrijgeveen, ontstoorde bougies gebruiken - zie "Technische geevens"

Bougie uitbouwen

Motor afzetten

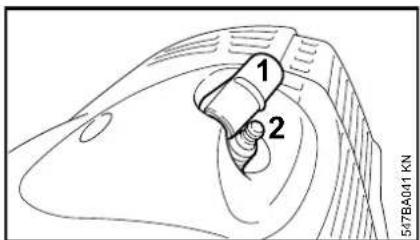

Bougiesteker (1) lostrekken
Bougie (2) losdraaien

Bougie controlleren

Vervuilde bougie reinigen
- Elektrodeafstand (A) controlleren en zo nods afstellen, waarde voor elektrodeafstand - zie "Technische gegevens"
- Oorzaken van de verruiling van debougie opheffen

Mogelijkkeoorzakenzijn:

• Te veel motorolie in de benzine
• Vervuild luchtfilter
  Ongunstige bedrijfsomstandigheden

WAARSCHUWING

Bij een Niet vastgedraaide of ontbrekende aansluitmoer (1) kuren vonken worden gevormd. Als in een licht brandbare of explosieve omgeving wordt gewerkt, kuren brand of

explosies ontstaan. Personen können ernstig letsel oplopen of er kan materiele schade ontstaan.

• Ontstoorde bougies met een vaste aansluitmoer monteren

Bougie monteren

• Bougie in de boring draaien
  Bougiesteker op de bougie drukken

Motorkarakteristiek Apparaat opslaan Onderhoud maaikop

Als ondanks het gereinigde luchtfilter en de correcte carburaturerafstelling de motorkarakteristiek Niet optimaal is, kan dit ook te wijten+zijn aan de uitlaatdemper.

De uitlaatdemper bij de geauthoriserde dealer op verruiling (koolaanslag) lately controlen!

STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te lately uitvoeren.

Bij buitengebruiktelling vanaf ca. 3 maanden

• De benzinetank op een goed geventileerde plaatst aftappen en reinigen
  De brandstof volgens de voorschriften en milieuuwetgeving opslaan
• De motor latent draaien tot hij uit zichelf afslaat, als dit worden nagelaten können de carburateurmembranen vastplakken!
• Snijgarnituur demonteren, schoonmaken en controleren. Metalen snijgarnituren insmeren met conservingsolie.
• Het apparatus goed schoonmaken, vooral de cilinderribben en het luchtfilter!
• Het apparaat op een droge en veilige plaat's opbergen - tegen gebruik door onbevoegden (bijv. kinderen) beschermen

Motorapparaat neerleggen

• Motor afzetten
• Het motorapparaat zo neerleggen, dat de beugelhandgreep en de motorkap maar beneden en de asaar boven zichn gericht

Maiadraad verwangen

Voor het verwangen van de maaidraad de maaikop beslist op slijtage controeren.

WAARSCHUWING

Als er sterke slijtagesporen zichtaar maar, moet de maaikop compleet worden verrangen.

De maaidraden worden in hetervoig kortweg "draden" genoemd.

Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die LAST ZIERHOE DE DRADEN worden verrangen. Daarom de handleiding voor de maaikop goed bewaren.

• Indien nodig de maaikop uitbouwen

Nederland's

Maiaidraad bijstellen

STIHL AutoCut

• De draaiende maaikop evenwijdig boven het begroeide oppervlak houden - de grond aantippen - de draad worden ca. 3 cm (1,2 inch) bijgesteld
• Door het mes (1) op de beschermkap (2) worden te lange maaidraden op de optimale lenghte afgesteld -aarom het meertere malen aantippen anschter elkaar vermijden!

De maiaidraad wordt alleen afgesteld als de beide maiaadraden nog minimaal 2,5 cm (1 inch) lang zich!

Als de maiaidraad korter dan 2,5 cm (1 inch) is:

WAARSCHUWING

Voor het met de hand bijstellen van de maaidraad de motor beslist afzetten - anders is er kans op letsel!

• Apparaat omdraaien
• Dop op de draadspoel tot aan de aanslag indrukken
• De draaduiteindenuit de draadspoel trekken

Als er geen draad meer in de spel oanwezig is, de maaidraad verrangen.

Bij alle andere maakoppen

Zoals beschreiben in de bijlage van de maaikop.

WAARSCHUWING

Voor het met de hand bijstellen van de maaidraad de motor beslist afzetten - anders is er kans op letsel!

Maiaadradenervangen

STIHL DuroCut

WAARSCHUWING

Voordat de maakop met de hand worden voorzien van maiadraad de motor beslist afzetten – anders is er kans op letsel!

• De maaikop aan de hand van de meegeleverde handleiding voorzien van de op maat afgekorte draad

STIHL AutoCut C 5-2

Maaikop demonteren en draadresten verwijderen

Bij normala gebruik worden de draadvoorraad in de maaikop bijna compleet opgebruikt.

• De maaikop vasthouden en de dop (1) zo ver linksom draaien dat deze kan worden weggenomen
• Spoel (2)uit het bovenste deel (3) trekken en de draadresten verwijdenen

Maaikop samenstellen

• Lege spoel in het bovenste deel aanbrengen
  Als de veer (4) is weggesprongen:
• De veer zover in de spelol (2) drukken, dat deze hoorbaar vastklikt
• Maaikop monteren -zie "Maaikop monteren"

Spoel opwikkelen

• Draden met 2,0 mm (0,08 inch) diameter (kleur groen) gebruiken
• Twee draden met elk een lenghte van 2 m (78 inch) van de draadrol (speciala toebehoren) afknippen
• Spoel (2) zo ver linksom draaien dat de twee pijlpunten gegenover elkaar staan
• De beide draden alkijd met de rechte uiteinden ieder door een van de hulzen (5) tot aan de eerst merkBare watstand in het bovenste deel (3) schuiven - tot aan de aanslag verder schuiven

• Bovenste deel vasthouden
• De spoel zolang linksom draaien tot de kortste draad nog circa 10 cm (4 inch)uit de maaikop steckt
• Indien nodig, de langste draad tot op ca. 10 cm (4 inch) inkorten

De maaikop is gevuld.

Nederland's

STIHL AutoCut 5-2

Draadresten verwijderen

• Maaikop openmaken - waarvoordeze met een hand tegenhoven ende dop (1) linksom losschroeven
• Spoel (2) ontgrendelen,uit de maaikop nemen en de draadresten verwijderen

Spoel opwikkelen

Als alternatif voor de afzonderlijke draden kan ook een al met draad opgewikkelde spelof (special toebehoren) worden gebruikt.

• Draden met 2,0 mm (0,08 inch) diameter (kleur groen) gebruiken
• Twee draden met elk een lenghte van 3 m (120 inch) van de draadrol (specialtoebehoren) afknippen
• De beide draden met slechts een draaduiteinde (3) in de boringen (4) in de spelot steken
  Elke draad op de rand van de boring scherp ombuigen, zodate er een knik ontstaat

• De draden geordend en strak opwikkelen - in iedere kamer slechts een draad opwikkelen
• De uiteinden van de draden in de sleuven (2) vasthaken

Maaikop samenstellen

Voor de montage controleren of de drukschotel is aangebracht -zie "Maaikop monteren".

• De uiteinden (6) van de draden door de ogen (7) steken en de spoel (2) vastklikken in het spoelhuis

De draden moeten bij het aanbrengen van de spoel in de maaikop waaruit de sleuven (5) worden genomen

• De uiteinden van de draden tot aan de aanslag uittrekken
• De maaikop wee monteren

Mes verrangen

STIHL PolyCut

Voor het verrangen van de messen de maaikop beslilst op slijtage controeren.

WAARSCHUWING

Als er sterke slijtagesporen zichtaar zichn, moet de maaikop compleet worden verwangen.

De snijmessen worden in hetervoig kortweg "messen" genoemd.

Tot de leveringsomvang van de maaikop behoort een handleiding met afbeeldingen die LAST ZEN HOE DE messen worden verrangen. Daarom de handleiding voor de maaikop goed bewaren.

WAARSCHUWING

Voordat de maaikop met de hand worden voorzien van maiadraad de motor beslist afzetten – anders is er kans op letsel!

Maakop verwijderen
- De messen op die wijze verwangen als afgebeeld in de handleiding
- De maaikop wee monteren

Onderhouds- en reinigingsvoorschriften

De gegevens zijn gebaseerd op规模以上 bedrijfsomstandigheden. Onder zwaremstandigheden (veel stoverlast enz.) en bij langere werkelijkden per dag dienen de gegeven intervallen navenant te worden verkort.		Voor begin van de werkzaamheden	Na beindigen van de werkzaamheden, resp. dagelijks	Na elke tankvulling	Wekelijks	Maandelijks	Jaarijks	Bij storingen	Bij beschadiging	Indien nodig
Complete machine	Visuele controle (staat, lekkage) X		X
	reinigen X
Bedieningshandgreep Werking controlleren	X X
Luchtfilter	reinigen X X
	vervangen X
Hand-benzinepomp (indien gemonteerd)	controleren X
	laten repareren door geauthoriserde dealer1)								X
Aanzuigmond in de benzinetank	controleren X
	vervangen X X	X
Benzinetank reinigen X X
Carburateur	stationair toerental controleren, het snij-garnituur mag Niet meedraaien	X		X
	stationair toerental instellen X
Bougie	elektrodeafstand afstellen X
	elke 100 bedrijfsuren verwangen
Aanzuigopening voor koellucht	Visuele controle		X
	reinigen									X
Bereikbare bouteen, schroeven en moeren (behalte stelschroeven)	natrekken									X
Snijgaminituur	Visuele controle	X		X
	vervangen X
	op vastzitten controleren	X		X
Veiligheidssticker	vervangen X

1) STIHL adviseert de STIHl dealer

Slijtage minimisieren en schade voorkomen

Het aanhonden van de voorschriften in\ deze handleiding voorkomt overmatige\ slijtage en schade aan het apparaat.

Gebruik, onderhoud en opslag van het apparaat要去en net zo zorgvuldig plaatsvinden als staat beschreiben in de handleiding.

De gebruiker is zelf verantwoordelijk voor alle schade die door het Niet in acht nemen van de veiligheids-, bedieningsen onderhoudsaanwijzingen wordenveroorzaakt. Dit geldt in het bijzonder voor:

Niet door STIHL vrijgeveen wijzigingen aan het product
- Het gebruik van gereedschappen of toebehoren die nicht voor het apparaat zich vrijgegeven, Niet geschikt of kwalitatief minderwaardig zich
- Het Niet volgens voorschrift gebruikmaken van het apparatus
- Gebruik van het apparaat bij sportmanifestaties of wedstrijden
Vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen

Onderhoudswerkzaamheden

Alle in het hoofdstuk "Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden要去 regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden Niet door de gebruiker zich können worden

uitgevoerd, moeten deze worden overgelaten aan een geauthoriseerde dealer.

STIHL adviseert onderhouds-en reparatiewerkzaamheden alleen door de STIHL dealer te latent uitvoeren. De STIHL dealers worden regelmatif geschoold en hebben de beschikking over Technische informaties.

Als deze werkzaamheden nicht of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoord de gebruiker zich verantwoordelijk is. Hiertoe behore n.o.a.:

Schade aan de motor ten gevolge van Nietijdig of Niet correct uitgevoerde onderhoudswerkzaamheden (bijv. lucht- en benzinefilter), verkeerde carburaturafstelling of onvoldoende reiniging van de koelluchtgeleiding (inlaatsleuven, cilinderribben)
Corrosie- en andere verwolgschaden ten gevolge van onjuiste opslag
Schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen

Aan slijtage onderhevige delen

Sommige onderdelen van het motorapparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur,tijdig worden verrangen. Hiertoe behoren o.a.:

• Snijgarnituren (alle typen)
• Bevestigingsdelen voor snijgarnituren (draaischotels, moeren, enz.)
• Beschermkap snijgarnituur
  Koppeling
  Filter (voor lucht, benzine)
• Startmechanisme
• bougie

Belangrijke componenten

1 Beugelhandgreep
2 Draagoog
3 Stopschakelaar
4 Gashendelblokkering
5 Gashendel
6 Carburateurstelschroeven
7 Chokeknop
8 Luchtfilterdeksel
9 Bougiestekker
10 Apparaatsteun
11 Hand-benzinepomp
12Tankdop
13 Tank
14 Starhandgreep
15 Uitlaatdempers
16 Maikop
17 Mes (voor maaidraad)
18 Beschermkap
19 Steel
Machinenummer

Technische gegevens

Motor

Eencilinder-tweetaktmotor

FS 40, FS 40 C

Cylinderinhoud: 27,2 cm

Boring: 34 mm

Slag: 30 mm

Vermogen volgens 0,7 kW (1,0 pk)

ISO 8893 bij 8500 1/min

Stationair toerental: 2800 1/min

Afregeltoerental

(nominalewaarde):100001/min

Max.toerental van de

uitgaande as (koppe

ling snijgarnituur): 10600 1/min

FS 50, FS 50 C

Cylinderinhoud: 27,2 cm

Boring: 34 mm

Slag: 30 mm

Vermogen volgens 0,8 kW (1,1 pk)

ISO 8893 bij 8500 1/min

Stationair toerental: 2800 1/min

Afregeltoerental

(nominalewaarde):100001/min

Max.toerental van de

uitgaande as (koppe

ling snijgarnituur): 10600 1/min

Ontstekingsystem

Elektrodeafstand: 0,5 mm

Brandstofsystem

Onafhankelijk van de stand werkende membrancaarburaturer met geintegreerde benzinepomp

Inhoud

benzinetank: 340 cm ^3( 0,34 L)

Gewicht

Zonder benzine, zonder snijgarnituur en beschemkap

FS 40:4,4 kg

FS 40 C met ErgoStart: 4,5 kg

FS 50:4,4 kg

FS 50: met Lange steel/maaiboom: 4,5kg

FS 50 C met ErgoStart: 4,5 kg

FS 50 C met ErgoStart en
lange
steel/maiaboom: 4,

Afmeting

Zonder snijgarnituur

FS 40:1450 mm

FS 40 C met ErgoStart: 1450 mm

FS 50:1450 mm

FS 50: met lange steel/maaiboom: 1650 mm

FS 50 C met ErgoStart: 1450 mm

FS 50 C met ErgoStart en
lange
steel/maaiboom: 1650 mm

Geluids- en trillingswaarden

Voor het bepalen van de geluids- en trillingswaarden wegen stationair toerental en nominal maximumtoerental even zwaar.

Gedetailleerde gegevens m.b.t. de arbowetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib

Geluiddrukniveau Lpeq volgens ISO 22868

Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K-- Waarde volgens RL 2006/42/EG = 2,0dB(A) ; Voor de trillingswaarde bedraagt de K--waarde volgens RL 2006/42/EG = 2,0m / s^2

REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.

Nederland's

Informatie met betrekking tot het voldoen aan het REACH voerschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

Uitlaatgasemissiewaarde

De in de EU-typegoedkeuringsprocedure gemeten CO_2 -waarde staat weergegeven bij de voor het product specifieke technische gegevens bij www.stihl.com/co2.

De gemeten CO_2 -waarde werden op een representatieve motor volgens een genormeerde testprocedure onder laboratoriumomstandigheden bepaald en vormt geen uitdrukkelijke of impliciete garantie van het vermogen van een bepaalde motor.

Door het in deze handleiding beschreiben gebruik conform de voorschriften en onderhoud, worden aan de geldende uitlaatgasemissie-eisen voldaan. Bij modificaties aan de motor verwalt de typegoedkeuring.

Reparatierichtlijnen Milieuverantwoord afvoeren

Door de gebruiker van dit apparaat
mogen alleen die onderhouds- en
reinigingswerkzaamheden worden
uitgevoerd die in deze handleiding staan
beschreiben. Verdergaande reparations
mogen alleen door geauthoriserde
dealers wordenuitgevoerd.

STIHL adviseert onderhouds-en reparatiewerkzaamheden alleen door de STIHL dealer te latent uitvoeren.De STIHL dealers worden regelmatin geschoold en hebben de beschikking over Technische informaties.

Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zichn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan de apparaat.

STIHL advisert originele STIHL onderdelen te monteren.

Originele STIHL onderdelen zich te herkennen aan het STIHL

onderdeelnummer, aan het logo

STIHL en, indien aanwezig, aan het STIHL onderdellogo 已 _ 己 (opkleine onderdelen kan dit logo ook als enig teken voorkomen.).

Bij het milieuvriendelijk verwerken要去en de nationale voorschriften met betrekking tot afvalstoffen in ache worden genomen.

STIHL producten behoren nicht bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking要去en worden ingeleverd voor een milieuvriendelijkke recycling.

Actuele informatatie betreffende het milieuvriendelijk verwerken van accu's is verzrikjgbaar bij de STIHL dealer.

EU-conformiteitsverklaring

verklaart op eigengverantwoordelijkheid dat

Constructie: trimmer

Merk: STIHL

Type: FS 40

FS 40C

FS 40 C-E

FS 50

FS 50-L

FS 50 C

FS 50 C-E

FS 50 C-E L

Serie-identificatie: 4144

3

Cylinderinhoud: 27,2 cm

voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en

2000/14/EG en in overeenstemming met de ten tjnde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd:

EN ISO 11806-1, EN 61000-6-1, EN 55012

Voor het bepalen van het gemeten en het gegardeerde geluidsvermogenniveauwerd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 10884 gehandeld.

Gemeten geluidsvermogenniveau

alle FS 40:107 dB(A)

alle FS 50:108 dB(A)

Gegarandeerd geluidsvermogenniveau

alle FS 40:109 dB(A)

alle FS 50:110 dB(A)

Bewaren van technische documentatione:

Het productiejaar en het machinenummer staan vermeld op het apparaat.

Waibingen, 3-2-2020

Hoofd productgegevens, -voerschriften en goedkeuring

#
