GEBRUIKSAANWIJZING Mega 35050 W METABO

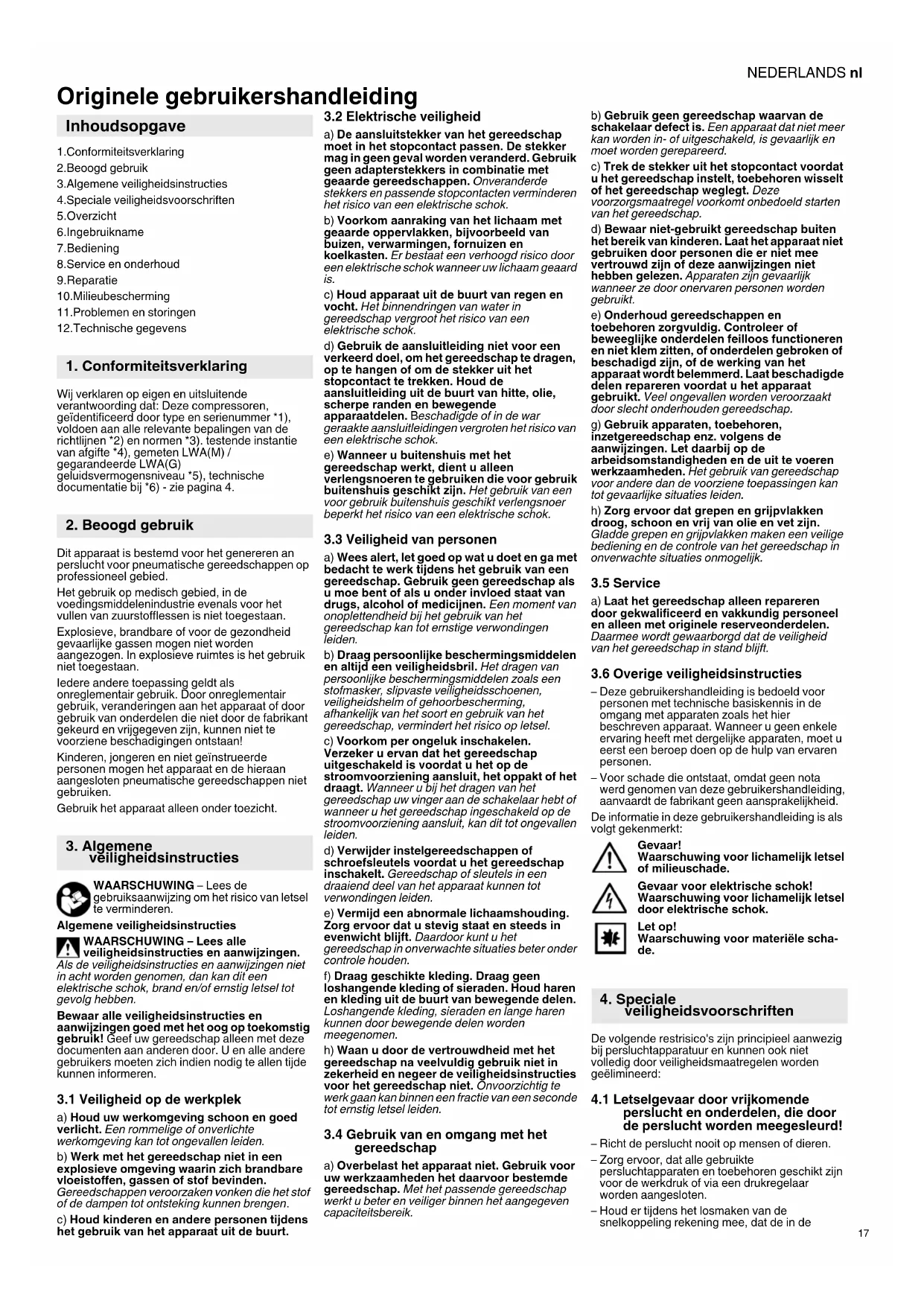

Originele gebruikershandleiding

Inhoudsopgave

1.Conformiteitsverklaring
2.Beoogd gebruik
3.Algemene veiligheidsinstructies
4.Speciale veiligeidsvoorschriften
5.Overzicht
6.lngebruikname
7.Bediening
8. Service en onderhoud
9.Reparatie
10.Milieubescherming
11.Problemen en storingen
12.Technische gegevens

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: Deze compressoren, geidentificiered door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3).testende instantie van afgitte *4), gemeten LWA(M)/

gegarandeerde LWA(G)

geluidsvermögensniveau *5), technische documentationatie bij *6)-zie pagina 4.

2. Beoogd gebruik

Dit apparaat is bestemd voor het genereren an perslicht voor pneumatische gereedschappen op professioneel gebied.

Het gebruik op medisch gebied, in de voedingsmiddden Industrie evenals voor het vullen van zuurstofflessen is Niet teogestaan.

Explosieve, brandbare of voor de gezondheid
gevaarlijke gassen mogen Niet worden
aangezogen. In explosieve ruimtes is het gebruik
niet togetstaan.

ledere andere toepassing geldt als onreglementair gebruik. Door onreglementair gebruik, veranderingen aan het apparaat of door gebruik van onderdelen die nicht door de fabrikant gekeurd en vrijgevegen zijn, können nicht te voorziene beschadigingen ontstaan!

Kinderen,jongeren en Niet geinstrueerde personen mogen het apparaat en de hieraan aangesloten pneumatische gereedschappen net gebruiken.

Gebruik het apparaat alleen onder toezicht.

3. Algemene veiligheidsinstructies

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

Algemene veiligheidsinstructies

WAARSCHUWING - Lees alle veiligheidsinstructies en aanwijzin

Als de veiligheidsinstructies en aanwijzingen nicht in acht worden genommen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebden.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik! Geef uw gereedschap alleen met deze documenten aan anderen door. U en alle andere gebruikers要去en zich indien nodig te allen tjnde kunnen informeren.

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoen en goed verlicht. Een rommelinge of onverlichte werkomgeving kan tot oncevallen leiden.
b) Werk met het gereedschap Niet in een explosivee omgeving waarin zich brandbare vloegestoffen, gassen of stof bevinden.
Gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het apparaat uit de buurt.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden verandered. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geoard is.
c) Houd apparaat uit de buurt van regen en vocht. Het binnendringen van water in gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de aansluitleiding Niet voor een verkeerd doel, om het gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van hitte, olie, scherpe randen en bewegende apparaatdelen. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico van een elektrische schok.
e) Wanneer u buitenhuis met het gereedschap werkt, dient u alleen verlengsnoeren te gebruiken die voor gebruik buitenhuis geschikt+zijn. Het gebruik van een voor gebruik buitenhuis geschikt verlengsnoer beperkt het risico van een elektrische schok.

3.3 Veiligheid van Personen

a) Wees alert, let goed op wat u doet en ga met bedacht te werk tijdens het gebruik van een gereedschap. Gebruik geen gereedschap als u moe bent of als u onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemmingsmiddelen en alti\dje een veiligheidsbril. Het dragen van personlijkke beschemmingsmiddelen zoals een stofmasker, slipvaste veiligeidsschoenen, veiligheidshelm of gehoorbeschemming, afhankelijk van het soort en gebruik van het gereedschap, verminder het risico op letsel.
c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het gereedschapuitgeschakeld is voordat u het op de stroomvoortzieening aansluit, het oppakt of hetdraagt. Wanneru u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneru u het gereedschap ingeschakeld op de stroomvoortzieening aansluit, kan dit tot oncevallenleiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van het apparaat+kunnen tot verwondingen leiden.
e) Vermijd een abnormale lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoorkestu het gereedschap in onverwachte situaties beter onder controle honden.
f) Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren hunnen door bewegende delen worden meegenomen.
h) Waan u door de vertrouwdheid met het gereedschap na veelvuldig gebruik nicht in zekerheid en negeer de veiligheidsinstructies voor het gereedschap Niet. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het gereedschap

a) Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het waarvoortestemde gereedschap. Met het passende gereedschap werkt u beter en veiliger binnen het aangegeven capacitieteitsbereik.

b) Gebruik geen gereedschap waarvan de schakelaar defect is. Een apparaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegigt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d) Bewaar nicht-gebruikt gereedschap buiten het bereik van kinderen. Laat het apparaat nicht gebruiken door personen die er net mee vertrouwd zijn of deze aanwijzingen net hebben gelezen. Apparaten zich gevaarlijk runawaye ze door onervaren Personen worden gebruikt.

e) Onderhoud gereedschappen en toebehoren zorgvuldig. Controller of beweeglijke onderdelen feilloos functioneren en niet klem zitten, of onderdelen gebroken of beschadigd zich, of de werking van het apparaat worden belemmerd. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.

g) Gebruik apparaten, toebehoren, ineztgereedschap enz. volgens de aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van gereedschap voor andere dan de voorziende toepassingen kan tot gevaarlijke situatuies leiden.

h) Zorg ervoor dat grepen en grijpvlakken droog, schoon en vrij van olie en vet zijn. Gladde grepen en grijpvlakken makeen een veilige bediening en de controle van het gereedschap in onverwachtete situatuies onmogelijk.

3.5 Service

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met origine reserveonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

3.6 Overige veiligheidsinstructures

• Deze gebruikershandleiding is bedoeld voor personen met technische basiskennis in de omgang met apparaten zoals het hier beschreiben apparaat. Wanner u geen enkele ervaring heeft met dergelijkte apparaten, moet u eerst een beroep doe on op de hulp van ervaren Personen.
  Voor schade die ontstaat, odomat geen nota.
  wer genomen de neze gebruikershandleiding,
  aanvaardt de fabrikant geen aansprakelijkheid.

De informatatie in deze gebruikershandleiding is als volgt gekenmerkt:

Gevaar!
Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!
Waarschuwing voor lichamelijk letsel door elektrische schok.

Let op! Waarschuwing voor materièle schade.

4. Speciale veiligheidsvoorschriften

De volgende restrisico's zijn principeel aanwezig bij persluchtapparatuur en kunnen ook nicht volledig door veiligheidsmaatregelen worden geelimeinde:

4.1 Letselgevaar door vrijkomende perslucht en onderdelen, die door de perslucht worden meegesleurd!

-Richt de perslucht nooit op mensen of dieren.
-Zorg ervoor, dat alle gebruikte persluchtapparaten en toebehoren geschickt voor de werkdruk of via een drukregelaar worden aangesloten.
-Houd erijdens het losmaken van desnelkoppeling rekening mee, dat de in de

NEDERLANDSnl

persluchtslang aanwezige perslucht plotseling ontsnapt. Houd waarom het los te makeuiteinde van de persluchtslang vast.

• Controller of alle schroefverbindingen algtd stevig zich vastgedraaid.
  -Voer nooit zich reparaties uit aan het apparataa! Alleen gekwaliffeed personeel mag reparaties aan compressoren, drukvaten en pneumatische apparaten uitovoeren.

4.2 Gevaar door gesmeerde perslucht!

• Gebruik gesmeerde perslicht uitsluitend voor pneumatisch gereedschap, dat geschikt is voor gesmeerde perslicht.
• Gebruik een persluchtslang voor gesmeerde perslucht niets voor pneumatisch gereedschap, dat Niet geschikt is voor gesmeerde perslucht.
  Vul autobanden enz. nicht met gesmeerde perslucht.
• Door de Dienovereekenkomstige filter konnen oliedeeltjes uit de perslucht worden verwijderd. Zo kan een door olie gesmeerde compressor ook worden gezruikt voor persluchtgereedschap, dat een olievrije perslucht behoeft.

4.3 Gevaar voor brandwonden aan de oppervlakken van de persluchtvoerende onderdelen!

• Laat het apparaat voor onderhoudswerkzaamheden afkoelen.

4.4 Gevaar voor verwondingen en kneuzingen aan bewegende delen!

• Neem het apparaat nooit in gebruik zonder gemonteerde verilgheidsvoorziening.
• Houd er rekening mee, dat het apparaat na het bereiken van de minimale druk automatisch start! - Controleer of het apparaat geschienen is van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren.
• ControllerDat zich tijdens het inschakelen (bijvoorbeeld na onderhoudswerkzaamheden) geen montagegeeredschap of losse onderdeleneer in het apparaat bevinden.

4.5 Gevaar door onvoldoende persoonlijke beschermingsmiddelen!

Draag gehoorbescherming.
Draag een veiligheidsbril.
Draagijdens stofgenererende werkzaaamheden.
of als voor de gezendheid gevaarlijke gassen,
nevel of damp ontstaat een adembescheming.
Draag geschikte werkkleding
Draag slipvast schoeisel.

4.6 Gevaar door gebreken aan het apparaat!

Zorg dat het elektrisch apparaat evenals de toebehoren goed onderhoven worden. Neem hierbij de onderhoudsvoorschriften in acht.
- Controller het apparaat voor iedere ingebruikname op eventuèle beschadigingen: Voor het verdere gebruik van het gereedschap要去en veilIGHeidsuitrustingen, veiligheidsvoorzieningen of Licht beschadigde onderdelen zorgvuldig worden onderzocht op optimaal en correct functioneren. Een beschadigd apparaat mag pas weaker worden gezrukt nadat het deskundig is gerepareerd.
- Controller of de scharnierende onderden correct functioneren en nicht klemmen. Alle onderden dienen juist gemonteerd te zich en te voldoen aan alle voorwaarden om een goede werkung van het elektrisch apparaat te garanderen.
- Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerdevakman herstellen of verrangen.

4.7 Overige veiligheidsinstructies

• Neem de bijzondere veiligheidsinstrumentes in de betreffende hoofdstukken in acht.
• Neem eventueel de speciale richtlijnen- of ongevalpreventievoorschriften voor de omgang

met compressoren en pneumatisch gereedschap van de beroepsvereniging in acht.
- Neem de wettelijkke voorschriften voor het gebruik van te controleren Installaties in acht.
-Houd er tijdens gebruik en opslag van het apparaat rekening mee, dat vrijkomend condensaat en andere hulpstoffen de omgeving kunnen verontreinigen en schade aan het milieu kunnenveroorzaken.

Houd rekening met omgevingsinvloeden.

4.8 Symbolen op het apparaat (afhankelijk van het model)

Lees de gebruikershandleiding.

A

Waarschuwing voor persoonlijk letsel door het aanraken van hete onderdelen.

Veiligheidsbril dragen.

Draag gehoorbescherming.

Waarschuwing voor de automatische start.

Waarschuwing voor gevaarlijke elektrische spanning.

Gewaarborgde geluidsvermogensniveau.

Let op de draairichting.

4.9 Veiligheidsvoorzieningen

Veiligheidsventiel

Het veerbelaste veilighideisventiel (4) worden geactiveert, indien de togetestane maximale druk wordt overschreden.

5. Overzicht

Zie pagina 2.

1 Compressor
2 Drukreservoir
3 Condensventiel
4 Veiligheidsventiel
5 Manometer regeldruk
6 Drukregelaar
7 Manometer keteldruk
8 Aan-/uit-schakelaar
9 Luchtfilter / luchtfilterbehuzing
0 Olie-afsluitdop
1 Oliekijkglas
2 Olieaftapplug
3 Perslucht aansluiting (snelkoppeling, nicht gesassembleerd), onteregelde perslucht
4 Beschemrooster van de V-snaar
5 Transportgreep
6 Filterdrukregelaar
7 Perslucht aansluiting (snelkoppeling), gereguleerde, gefilterde, olievrijpe perslucht
8 Motorbeveiligingsschakelaar
afhankelijk van model /uitvoering

6. Ingebruikname

6.1 Montage (afhankelijk van het model)

1. Monteer de WIelen zoals aangegeven (zie afb. A, pagina 3).
2. Monteer de persluchtaaansluiting (13) zoals aangegeven (zie afb.B, pagina 3).

6.2 Condensventiel controlleren

Controer of het condensventiel (3) gesloten is.

6.3 Oliepijl controlleren

Oliepeil van de compressor via het oliekijkglas (11) controleren. Indien nodig olie tot aan het midden van het oliekijkglas (11) bijvullen. Oliekwaliteit zi hoofdstuk 12. Technische gevevens.

1. Olie-afsluitdop (10) eraf draaien.
2. Olie tot het midden van het oliekijkglas (11) of de markings vullen.
3. Olie-afsluitdop (10) weeer erop draaien.

6.4 Opstelling

Deplaats waar het apparaat worden neergezet moet voldoen aan de volgende eisen:

Droog, vorsvrij
- Stevige, horizontale en vlakke ondergrond

Gevaar!

Door foutieve installment hunnen ernstige ongelukken ontstaan.

• Beveilig het apparaat gegen wegrollen, kantelen en glijden.
  Veiligheidsvoorzieningen en bedieningselementen要去 vrij toegankelijk zijn.
• Apparaat Niet op de zichkant plaatsen. Er kan olieuit het apparaatlekken!

6.5 Transport

• Apparaat Niet op de zichkant plaatsen. Er kan olié uit het apparaatlekken!
  Trek het apparaat Niet aan de slang of het netsnoer. Apparaat met behulp van de transportgreep (15) transporteren.

7. Bediening

7.1 Netaansluiting

Gevaar! Elektrische spanning.

Gebruik het apparaat uitsluitend in een droge omgeving.

Gebruik het apparaat alleen aan een stroombron, die voldoet aan de volgende eisen: Stopcontact要去 volgens de voorschriften geinstalleerd, geaard en getest zich; Beveiligging conform de technische gegevens.

Het snoer moet zo gelegd worden dat het de werkzaamheden Niet kan bemoeilijken en dat het snoer Niet beschadigd kan raken.

Controleer iedere keer of het apparaat isuitgeschakeld,voordat u de netstekker in hetstopcontact steekt.

Het snoer moet beschermd worden gegen但它, bijtende vloeistoffen en scherpe randen.

Gebruik uitsluitend verlengsnoeren met voldoende doorsnede (zie hoofdstuk

Gebruik verlengsnoeren voor gebruik buitenhuis. Gebruink in de open lucht alleen hiervoortegetelaten en overeenkomstig gekenmerkteverlengsnoeren.

Schakel de compressor Niet UIT door aan de netstekker te trekken, maar met behulp van de aan/-uit-schakelaar.

Schakel aktijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine.

Bij draaistroomuitvoering: itching controleren!

Afhankelijk van de fasen is het mogelijk, dat de motor ook in de verkeerde richting draait. Dit kan leiden tot schade aan het apparaat. Vandaar dient u na iedere neue verbinding de draairrichting te controleren: De riemschrift van de compressor moet in de richting van de pijl (op het beschemrooster van de V-snaar (14)) draaien.

Bij een verkeerde draairichting moeten de fasen van de netstekker worden verwisseld:

1. Netstekker uij het stopcontact trekken
2. Met een schroevendraier zoals weergegeven de fasen verwisselen (zie affb. C, paginga 3): Deschakelaar met een schroevendraier een beetje hier binnen drukken en 180^ draaien.

7.2 Perslucht genereren

1. Apparaat met behulp van de aan-/uitschakelaar (8) inschakelen en afwachten,

totdat de maximale keteldruk worden bereikt (compressor worden uitgeschakeid). De keteldruk worden weergegeven op de keteldrukmanometer (7).

Attentie!

De ingestelde regeldruk mag Niet hoger zich dans de maximale werkdruk van de aangesloten pneumatice gereedschappen!

1. Regeldruk via de drukregelaar (6) instellen. De actuelle regeldruk worden weergegeven op de regeldruk-manometer (5).

2. Persluchtslang aan de persluchtaansluiting aansluiten:

3. Perslucht aansluiting (13) voor ongereguleerde, ongefilterde perslucht
   Perslucht aansluiting (17) voor gereguleerde, gefilterde, olievrijpe perslucht

4. Pneumatisch gereedschap aansluiten. Nu kunt u met het pneumatisch gereedschap werken.

5. Schakel het apparaat uit, als u Niet direct verder wilt werkken. Trek vervolgens de netstekker uit het stopcontact.
6. Condensaat van het drukreservoir dagelijks via het condensventiel (3) veg laten lopen.

8. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparatusaat begint:

Apparaat uitschakelen. Netstekker UIT het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruekte pneumatische gereedschappen en toebehoren drukloos+zijn.

Laat het apparaat en de gebruekte pneumatische gereedschappen en toebehoren afkoelen.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen wee in gebruik nemen en controlleren. Controller et zich geen gereedschap of soortgelijke meer in het apparatusa bevindt.

Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogenuitsluitend door geschoold personeel wordenuitgevoerd.

8.1 Belangrijke informatie

Onderhoud en controles moeten volgens de wettelijkke eisen conform de installment en de gebruikswijze van het apparatus而不是 gepland en uitgevoerd.

Toezichthoudende autoriteiten können de indiening van de juiste documentatie verlangen.

8.2 Regelmatig onderhoud

Attentie!

Controleer aan de neue compressor (1) het aanhaalmoment van de cilinderkopschroeven (zie hoofdstuk 12. Technische geveens) na de eerste 50 en 250 bedrifsumen.

lederekeerhogethebigin van de werkzaamheden

• Persluchtslangen controleren op beschadigingen; Indien nodig verrangen.
  -Schroefverbindingen op goede zitting controlleren en indien nodig aantrekken.
  Aansluitkabel op beschadigingen controeren en indien nodig lately verrangen door een elektricien.

Dagelijks

• Condensaat van het drukreservoir via het condensventiel (3) weg laten lopen.

Na elke periode van 50 bedrijfsuren

Luchtfilter (9) reinigen (zie afb. E, pagina 3).
- Oleipeil van de compressor via het oliekijkglas (11) controlleren en indien nodig bijvullen. (Zie hoofdstuk 6.)

• Condenswater aan de filterdrukregelaar (16) af latent lopen.

Na elke periode van 250 bedrijfsuren

Luchtfilter (9) reinigen of verrangen (zie afb. E, pagina 3).
Luchtfilter in de filter-drukregelaar reinigen of verrangen. (Zie afb. D, pagina 3).

Na elke periode van 500 bedrijfsuren

• Olie volledig weg latent lopen via de olieaftapplug (12) en verrangen. (Zie hoofdstuk 6.)
  V-snaar controlleren (zie afb. F, pagina 3). Beschemrooster van de V-snaar (14) eraf schroeven. V-snaar controlleren en indien nodig opnieuw spannen of verrangen. Voor het instellen van de spanning van de snaar draait u vier schroeven aan de voet van de motor los enverschuift u de motor. Schroeven aan de voet van de motor wee aantrekken. Beschemrooster van de V-snaar (14) wee monteren.

Na elke periode van 1000 bedrijfsuren

• Inspectie uit laten voeren in een servicewerkplaats. Hierdoor worden de levensduur van de compressor aanzienlijk verhoogd.

8.3 Apparaat bewaren

1. Apparaat uitschakelen en netstekker eruit trekken.
2. Maak het drukreservoir en alle aangesloten pneumatische gereedschappen drukvrij.
3. Condensaat van het drukreservoir via het condensventiel (3) weg laten lopen.
4. Apparaat op een dergelijkke manier bewaren, dat onbevoegden het Niet in gebruik kennen nemen.
5. Apparaat Niet op de zichkant plaatsen. Er kan olie ut het apparaat lekken!

Attentie!

Het apparaat Niet in de openlucht of in een vochtige omgeving bewaren.

Bij vorstgevaar

Attentie!

Vorst (< 5^) brengt onherstelbare schade aan het apparaat en de toebehoren aan waardeste als er kans op vorst bestaat, moet het apparaat samen met de toebehoren worden opgeborgen.

9. Reparatie

Gevaar!

Reparaties aan deze gereedschappen mogen alleen uitgevoerd worden door elektromonteurs! Neem voor gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordig. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloaden.

Het condensaat uit het drukreservoir bevat olieresten en/of milieubelastende verontreinigingen.Verwijder het condensaat op een milieuvriendelijkmeanier via het KCA!

Gevaar!

Het condensaat uit de filterdrukregelaar bevat olieresten en/of milieuubelastende verontreinigingen. Verwijder het condensaat op een milieuvriendelijk manier via het KCA!

Gevaar!

Verwijder de afgedankte olie uit de condensator op een milieuvriendelijkme manier via het KCA!

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: Geef uw gereedschap nooit met het huisvuiil mee! Volgens de Europese rechtlijk 2002/96/EG inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude apparaten gescheiden te worden ingezameld en op millieuvriendelijkijke wijze te worden afgevoerd.

11. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

Apparaat uitschaken. Netstekker uit het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruikte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebruikte pneumatische gereedschappen en toebehoren afkoelen.

Verdere werkzaamheden dan de in dit hoofdstuk beschreiben werkzaamheden mogen alleen worden uitgevoerd door een gekwalificeerde elektricien of het service-center in uw land.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen wee in gebruik nemen en controleren. Controller et zich geen gereedschap of soortgelijke mer in het apparatus bevindt.

De compressor werkt nicht:

• Er is geen netspanning
• Controller het snoer, de stekker, het stopcontact en de zekerig.
• De netspanning is te laag.
• Gebruik verlengsnoeren met voldoende doorsnede (zie hoofdstuk 12. Technische gegevens). Als het gereedschap koud is: Verlengsnoer vermeiden. Als het gereedschap koud is: Laat de druk van het drukreservoir ontsnappen.
• De compressor werden uitgeschakeld door aan de netstekker te trekken verwijl het apparatusn nog was ingeschakeld.
• Compressor met behulp van de aan-/uitschakelaar (8) in eenste instantie uitschakelen en vervolgens weer inschakelen.
• De motor is oververhit, bijv. door onvoldoende koeling (koelribben afgedekt).
• Compressor met behulp van de aan-/uitschakelaar (8) uitschakelen.
  Oorzaak van de oververhitting verhelpen.
  Ongeveer tien minutes latent afkoelen
• Alleen bij het model met wisselstroommotor: Motorbeveiligingsschakelaar (18) controlleren, indien nodig resetten door in te drukken. Zie afb. J, pagna 3.
• Compressor met behulp van de aan-/uitschakelaar (8) opnieuw inschaken.

Compressor draait zonder voldoende druk op te bouwen.

• Condensventiel lekt.

• Controller of het condensventiel (3) gesloten is.
  -Afdichting van de ventielschroef controeren, indien nodig verrangen.

• Terugslagklep lekt.

Terugslagklep in een service-werkplaats latent reviseren.

Pneumatisch gereedschap krijt nicht voldoende druk.

• Drukregelaar is nicht ver genoeg open gedraaid.
• Drukregelaar (6) verder open draaien.
• Slangverbinding:tussen compressor en pneumatisch gereedschap lekt.
  -Slangverbinding controleren; beschadigde onderdelen indien nodig verrangen.

Toelichting op de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehonden.

A	=	z	u	i	g	k
F	=	v	u	l	v	e
Leff	=	effectieve	levering	bij	80%	max. druk
p	=	m	a	x

V =ketelgrootte

a =aantal luchtuillaten

z =aantal cilinders

Nm =aanhaalmoment van de cilinderkopschroeven

n0 =max. toerental

P1 =nominaal vermogen

U =aansluitspanning

I =nominale stroom

F =min. beveiliging

IP =beschemingsklasse

G =maximale totale lenghte en diameter van de verlengsnoeren

A =afmetingen (lxbxh)

Tmax=max. opslag-/bedrijfstemperatuur*

Tmin=min. opslag-/bedrijfstemperatuur**

Oel=Hoeveelheid olie en kwaliteit bij hetverversen van de olie (afhankelijk vanhet model)

m = gewicht

* = De levensduur van enkele componenten zoals bijv. de afdichting in de terugslagklep worden duidelijk verminder, als de compressor bij hoge temperaturen (max. opsgl-/bedrijfstemperatuuren en hoger) worden gebruikt.

** = Bij temperatoren onder de min. opslag-/bedrijsttemperatuur bestaat vorstgevaar voor het condensaat en drukreservoir.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Deze waarden makeen een beordeling van de emissie van het gereedschap en een vergelijking van de verschillende gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter beschemming van de gebruiker, bijv. organisatorische maatregelen.

Typische A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveau

LWA =geluidsvermögensniveau

LWA(M) =gemeten geluidsvermögensniveau conform 2000/14/EG

LWA(G) =gegarandeerd geluidsvermögensniveau conform 2000/14/EG

KDA, KWA= onzekerheid Draag gehoorbescherming!

Gegevens op het typeplaatje:

A Fabrikant
B Artikel-, versie-, seriENUMmer
C Apparaatbenaming
D Aansluitspanning/frequentie
E Nominal opgenomen vermogen
F Nominate stroom/beschermingsgraad
G Max. toerental
H Max.druk

CE-markering-Dit apparaat voldoet aan de EU-richtlijnen overeenkomstig de conformiteitsverklaring
J Bouwjaar
K Zuijkracht
L Vulvermogen
M Toerental condensator
Nr Aantalcilinders
O Ketelgroutte o q e n
P Afvalsymbol (zie hoofdstuk 10.)

d

x^2 + 5x + 6 = 12

r

1. 100%

U

H

Cada 250 horas de funcionaarto

-Limpiar el filtro de aire (9) o sustituir (vease fig. E, pagina 3).
-Limpiar o sustituir el filtro de aire en el reductor de presion del filtr. (vase fig. D, pagina 3).

Cada 500 horas de funcionaarto
