GEBRUIKSAANWIJZING TCPC 45 EINHELL

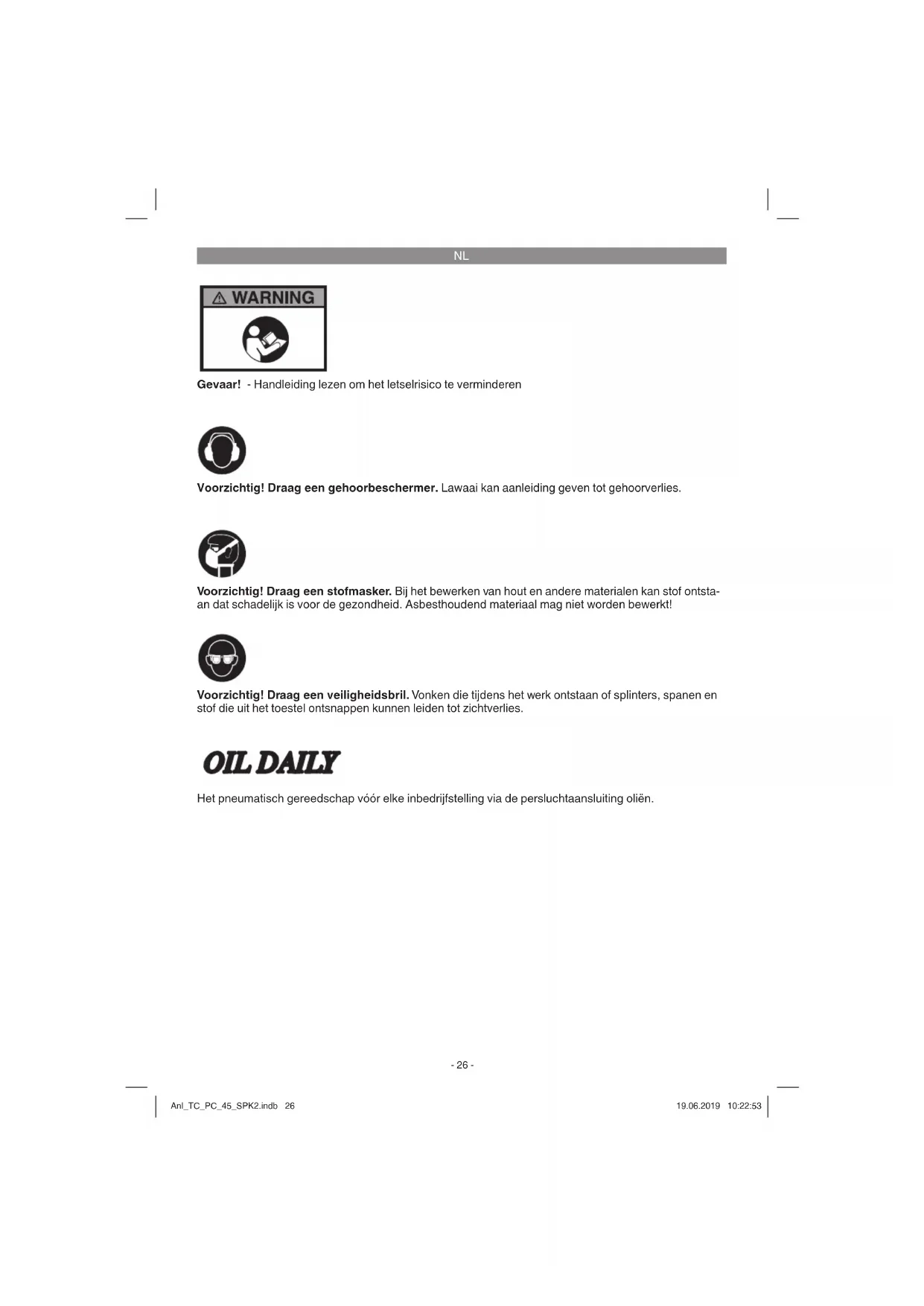

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbestoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een verilgheidsbril. Vonken dieijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsappen können leiden tot zichverlies.

OIL DAILY

Het pneumatisch gereedschap vór elke inbedrijfstelling via de persluchtaansluiting oliën.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding /veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding /veiligheidsinstructies mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle vigilheidsinstructies en aanwijzigen. Nalatigheden bij de inachtneming van de vigilheidsinstructies en aanwijzingen kannen elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle vigilheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1-2)

1. Trekker
2. Naaldhameropzetstuk (bij art.-nr. 4139040
   niet meegeleverd)
3. Cylinder
4. Spanveer
5. Insteeknippel
6. Oliefles (zonder olie)
7. Vlakbeitel
8. Puntbeitel
9. Klinkbeitel
10. Snijbeitel

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdatagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoordar de garantietabel in de service

informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterial aan发展格局en voor kinderen! Kinderen mo- gen Niet met plastic zakken, folies enkleine stukken spelien! Er bestaat inslik- en verstik- kingsgevaar!

Pneumatische beitelhamer
- Naaldhameropzetstuk (bij art.-nr. 4139040, nicht meegeleverd)
- Spanveer
- Insteenkippel
- Oliefles (zonder olie)
Vlakbeitel
Puntbeitel
Klinkbeitel
- Snijbeitel
Originele handleiding
Veiligheidsinstructies

De beitelhamer is een pneumatisch gereedschap voorervoelzijdige inezet. Hij is geschikt voor bijv. splijtwerkzaamheden, voor het afslaan van tegels of buitenbepleistering, voor muurdoorbraken, voor het scheiden of snijden van platen en voor het afslaan van bouten en klinknagels.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Voor waaruit voortvloeieende schade of verwondenen van welke aard dan ook is de gebruiker/ bediener, net de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe- enkomstig hun bestemming Niet geconstrueerd toen voor commercieel, ambachtelijk of industrieel

NL

gebruik. Wij geen geen garantie indien het geereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen activiteiten worden gebruikt.

Opgelet!

Slangen met een te geringe binnendiameter en een te lange slangleiding hebben een vermogensverlies aan het apparaat tot gevolg.

Max.toegelatenwerkdruk: 6,3 bar

Luchtverbruik (6,3 bar): 113 l/min

De geluids- en trilwaarden werden vastgesteld volgens EN ISO 15744.

Geluidsdrukniveauu L_pA 99 dB (A)

Onzekerheid K. 3 dB

Geluidsvermogen L_WA 110 dB (A)

Onzekerheid KWA 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale trilwaarden (vectorsom van drie richtingen) vastgesteld overeenkomstig ISO 28927-9, ISO 28927-10.

Trillingsemissiewaarde a_n = 18,2m / s^2

Onzekerheid K = 1,5m / s^2

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamhe

den de nadelige gevolgen te beoordelen. Beperk de geluidsontwikkeling en vibratie een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werkken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven alsigtijd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het typeplaatje overeenkomen met de waarden van de persluchttoevoer, alvorens het apparaat aan te sluiten.

Onderbreek vór alle instel-, onderhouds- en reinigingswerkzaamheden de persluchttoevoer.

Luchttoevoer:

Via een persluchtbron met de mogelijkheid om de druk in te stellen zoals bijv. een compressor. Lees voor inbedrijfstelling ook het hoofdstuk Onderhoud en verzorging.

Vermogen van de compressor:

De ingezette compressor要去 minstens een ketelvolume van 50 liter bezitten.

Instelwaarden voor het werken:

Stel aan uw persluchttoevoer maximaal een werkdruk van 6,3 bar in.

NL

5.1 Olien van het apparatus

Vór elke inbedrijfstelling en bij langer bedrijf:

Doe 3-5 druppels speciale persluchtolie in de persluchttaansluiting (5) (niet meegeleverd).
Laat het apparaat kort lopen, opdat overtollige olie wordenuitgeblazen.

5.2 Montage/Demontage beitel (afbeelding 3)

Steek de gewenste beitel in de adapter van de beitelhamer. Schuif de spanveer (4) over de beitel. Draai de spanveer op de schroefdraad van de cilinder tot aan de aanslag vast. Houd de spanveer maar bij vast aan de voorste bevestigingsbeugel.

Om de beitel te wisselen isoleert u het apparaat van de persluchtbron. Draai de spanveer door deze vast te houden aan de achterste beugel van de cylinder van de beitelhamer. Nu kan de beitel, zoals hierboven beschren, worden gewisseld. Vanijd totijd moet de beitelschachtlicht worden ingevet met normal smeervet.

5.3 Montage naaldhameropzetstuk (afbeelding 4)

Monteer het naaldhameropzetstuk door het vast te schroeven op de schroefdraad van de cilinder.

6. Bediening

6.1 Aansluiting van de persluchttoevoer

Verbind de steenkippel (5) met de snelkoppeling van een persluchtslang (slang nicht meegeleverd).
- Houd rekening met de maximaal toegelaten werkdruk van het apparatus.

6.2 Werken met de beitelhamer

Breng de beitelhameraar het te bewerken object.Doordetrakker(1)teactiverenwordt debeitelhamer in bedrijfgenomen.

7. Reiniging, onderhoud en bestellen van wisselstukken

Isoleer het apparaat voor alle reinigingswerkzaamheden van de persluchttoevoer.

7.1 Reiniging

Houd de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zoveeel möglichelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek af of blaas het met perslucht bij lage druk schoon.
- Het valt aan te bevelen om het apparaat on-middelijk na elk gebruik schoon te make.
Maak het apparaat regelmatig schoon met een vochtige doek en wat smeerzeep. Gebruik geen reinigings- of oplosmiddelen, waar deze de kunststof delen van het apparaat zouden+kunnen aantasten.Zorg ervoor dat geen water binnenin het apparaat terecht kan komen.

7.2 Onderhoud

Waarschuwing!

Isoeleer het apparaat van het persluchtnet, voordat u onderhouds- en reinigingswerkzaamhedenuitvoert.

De naleving van de hier opgesomde onderhoudsvoorschriften garandeert voor dit kwaliteitsproduct een lange levensduur en een storingvrij bedrivij.

Voor een langdurige foultoze werkking van uw apparaat is regelmatige smering een voorwaarde.

Controleer regelmatig het toerental en het trilingsniveau door een eenvoudige visuèle controle.

Aanwijzing: Gebruik milieuvriendelijk persluch-tolie, indien het apparaat buiten werkplaatsen worden ingezet.

Voor de smering(Int)kunt u kiezen tussen de volgende mogelijkheden:

Via een olievernevelaar

Schakel tussen de persluchtbron en het apparaat een olievernevelaar (niet meegeleverd, verkrijgbaar in de specialzaak).

NL

Met de hand

Voor elke inbedrijfstelling van het persluchtgeereedschap 3-5 druppels speciale persluchtolie in de persluchtaansluiting doen. Indien het pneumatisch gereedschap Meerderedeagen buiten bedrij is, moet u alvorens het in te schaken 5-10 druppels speciale persluchtolie in de persluchtaansluiting doen.

Bewaar uw pneumatisch gereedschap alleen in droge ruimtes.

Overig onderhoud

Binnenin het apparaat zitten geen andere te onderhonden onderdelen.

Van de garantie uitgesloten zijn:

Slijtagedelen
Schade door ontoelaatbare werkdruk
Schade door nicht geconditioneerde perslucht
Schadeverooraakt door onoordeelkundig gebruik of vreemde ingrep.

7.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel
Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

8. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan waar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaanuit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen nichtouis in het huisvuil. Om zich van het toestel maar behorent te ontdoenClient het hier een geschikte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Spanveer
Verbruiksmaterialiaal/verbruiksstukken* Beitel
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptomvoor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf.Deze foulieve werkwijze.

NL

Garantiebewijs

Geache klant.

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once servicedienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z. tatsächijke Personen die dit product nicht in het kader van hun ambachtelijkke noch van een andere zichstandige aktiviteit wilpen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zijn十几年e apparaten toezegt in aanvulling tot de wettelijkke garantie. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht zichew apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verranging ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van onze garantie zijn uitgesloten:

• Schade aan het apparaat als gevolg van Niet-inachtneming van de montagehandleiding of op grund van ondeskundige installment, als gevolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- eneiligheidsvoorschriften, door bootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassenen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vremeinde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natururlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garatieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garatieprestatie. Valt het defect van het apparaat binnen once garatieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
