MANUALE UTENTE TCPC 45 EINHELL

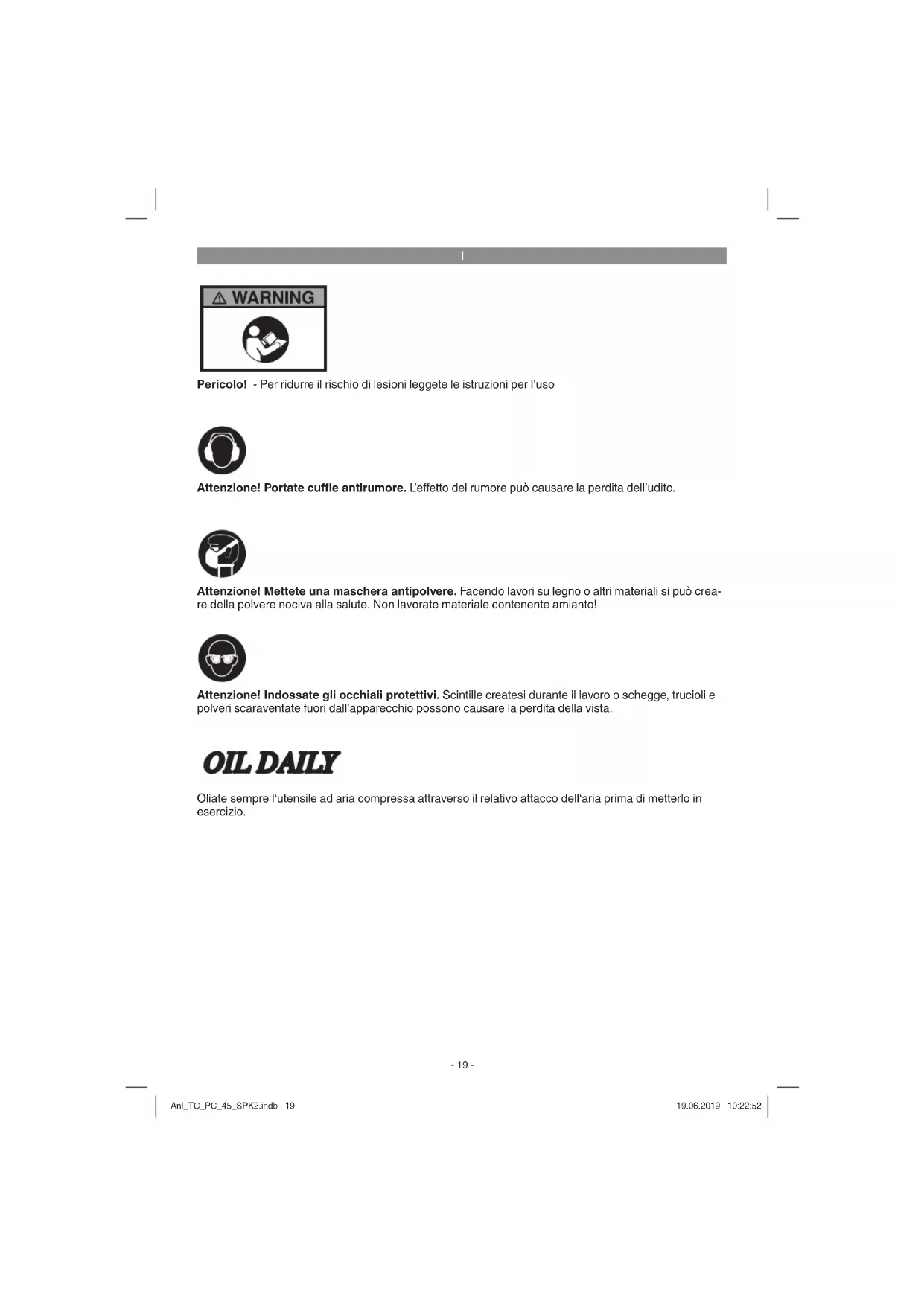

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali siouldere della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucoli e polveri scaraventate fuori dall'apparecchio posso sono causare la perdita della vista.

OIL DAILY

Oliate sempre l'utensile ad aria compressaattraverso il relativo attacco dell'aria prima di metterlo in esercizio.

Pericolo!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiassi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1-2)

1. Leva grilletto
2. Scrostatore ad aghi come accessorio (per art. n.: 4139040 non compreso nella fornitura)
3. Cilindro
4. Molla di tenuta
5. Innesto rapido
6. Boccetta per olio (senza olio)
7. Scalpello piatto
8. Scalpello a punta
9. Scalpello taglio rivetto
10. Scalpello taglio lamiera

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'apparecchio presentando un documento di acquisto valido entro e non altri 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e andere i fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
  Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo!

L'appareccchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

• Scalpello pneumatico
  Scrostatore ad aghi come accessorio (per art. n.: 4139040 non compreso nella fornitura)
  Molla di tenuta
  Innesto rapido
  Boccetta per olio (senza olio)
  Scalpello piatto
• Scalpello a punta
  Scalpello taglio rivetto
  Scalpello taglio lamiera
• Istruzioni per l'uso originali
• Avvertenze di sicurezza

3. Utilizzo proprio

Lo scalpello è un utensile azionato con aria compressa dall'impiego versatile. Ó adatto per es. per ricavare fissure, per staccare piastrelle oppure intonaco esterno, per fori nel muro, per separare oppure tagliare lamiere e per staccare bulloni e rivetti.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operaatore, e non il costruttore, è responsable dei danni e delle lesions di agli tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiane o industriale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in impresse commerciali, artigianali o industriali, o in attività equivalenti.

Da tenere presente!
Diametri interni dei tubi insuffi cients e tubi fl essibili troppo lunghi causano una perdita di effici cienza dell'apparecchio.

4. Caratteristiche tecniche

Pressione di esercizio max. permessa: ...6,3 bar
Consumo di aria (6,3 bar): 113 l/min
Sede dello scalpello (esagonale): 10 mm
Corsa: 43 mm
Numero di colpi: 4500 min-1
Diametro tubo fl essibile consigliato: 9 mm
Peso: 1,1 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN ISO 15744.

Livello di pressione acustica LpA 99 dB (A)
Incertezza KpA .3 dB
Livello di potenza acustica LWA 110 dB (A)
Incertezza KWA .3 dB

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma ISO 28927-9, ISO 28927-10.

Valore emissione vibrazioni a_h = 18,2m / s^2 Incertezza K = 1,5m / s^2

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variarare a seconda del modo in cui l'élettrotendue è viene utilizzato e, in casi eccezionali, più essere superiore al valore riportato.

Il valore di emissione di vibrazioni significato più essere usato per il confronto tra elettrotensili di marchi diversi.

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto sta- to.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparechio se non lo utilizzato.
- Indossate iguanti.

Attenzione!

Rischi residui

Anche se dato elettROUTensileieneutilizzato secondo lenorme,continuano a sussistere rischi residui.In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericoli:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di insertire la spina nella presa di corrente, assicuratevi che i dati sulla targhetta di identificazione corrispondano ai valori dell'alimentazione dell'aria compressa.

Prima di qualsiasi lavoro di regolazione, manutenzione e pulizia staccate l'alimentazione dell'aria compressa.

Alimentazione dell'aria:

Da una fonte di aria compressa con possibilità di regolazione come ad es. un compressore. Prima della messa in esercizio leggete anche il punto Manutenzione e cura.

Potenza del compressore

Si consiglia di utilizzato un compressore con un volume minimo del serbatoio di 50 litre.

Valori di regolazione per il lavoro:

Regolate l'alimentazione dell'aria compressa con una pressione di esercizio max. di 6,3 bar.

5.1 Lubrifi cazione dell'apparecchio

Prima della messa in esercizio e con un esercizio prolongato:

• Aggiungete 3-5 gocce di olio speciale per aria compressa nell'attacco dell'aria compressa (5) (non compreso tra gli elementi forniti).
• Lasciate l'apparecchio brevamente in funzioni in modo che l'olio eccedente venga espulso.

5.2 Montaggio/smontaggio dello scalpello (Fig. 3)

Inserite la punta desiderata nella sede dello scalpello. Spingete la molla di tenuta (4) sulla scalpello. Avvitate bene la molla di tenuta sul filetto del cilindro fino alla battuta. Nel fare quello tenete la molla di tenuta per il gancio di fermo anteriore.

Per sostituire lo scalpello staccate l'apparecchio alla fonte di aria compressa. Svitate la molla di tenuta dal cilindro dello scalpello tenendola per il gancio posteriori. Adesso lo scalpello vuo essere sostituito come detrito in precedenza. Di tanto in tanto si dovrebbe lubrifi care lo stelo dello scalpello con del grasso lubrifi cante normale.

5.3 Montaggio dell'accessorio per scrostatore ad aghi (Fig. 4)

Montate l'accessorio per scrostatore ad aghi avvitandolo saldamente sul fi fatto del cilindro.

6. Uso

6.1 Collegamento a un'alimentazione di aria compressa

• Collegate l'innesto rapido (5) con l'accoppiamento rapido di un tubo dell'aria compressa (tubo flessibile non compreso tra gli elementi forniti).
• Tenete presente la pressione massima di lavoro consentita per l'apparecchio.

6.2 Lavorare con lo scalpello

Avvicinate lo scalpello all'oggetto da lavorare. Premendo la leva a grilletto (1) viene quello in funzione lo scalpello.

7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di ogni operazione di pulizia, staccate l'apparecchio dall'alimentazione dell'aria compressa.

7.1 Pulizia

• Tenete il più possibile liberi da polvere e sporco i dispositivi di protezione, le fissure di aerazione e la carcassa del motore. Passate un panno pulito sull'apparecchio o pulitelo con un getto di aria compressa a bassa pressione.
• Consiglio di pulire l'apparecchio subito\ ismo after 10 ovo.
• Pulite l'apparecchio regolarmente con un panno umido e un po' di sapone. Non usate detergenti o solventi, perché questi ultimi potrebbero dannegliare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare acqua all'interno dell'apparecchio.

7.2 Manutenzione

Aventimento!

Separate l'apparecchio dalla rete di alimentazione dell'aria compressa prima di effettare le operazioni di pulizia e manutenzione.

Il rispetto delle avventenze per la manutenzione qui indicate garantisce una lunga durata ed un esercizio senza problemi di quello prodotto di qualità.

Una lubrifica cazione regolare dell'apparecchio garantisce un funzionamento duraturo e perfetto.

Controllate regolarmente il numero di giri e il livello di vibrazioni con un semplice controlo visivo.

Avverenza: usate olio per aria compressa ecocompatible se utilizes l'apprecchio all'aperto.

Per la lubrifi cazione ci sono le seguenti possibilità

Con un nebulizzatore per olio

Inserite un nebulizzatore per olio (non compreso tra gli elementi forniti, disponibile presso i rivenditori specializzati) tra la fonte di aria compressa e l'apparecchio.

Manualmente

Prima della messa in esercizio dell'utensile ad aria compressa versate sempre da 3 a 5 gocce di olio speciale per aria compressa nel relativo attacco. Se l'utensile ad aria compressa non viene usato per più giorni, prima di rimetterlo in esercizio dovete versare 5-10 gocce d'olio per aria compressa nel relativo attacco.

Conservate l'utensile ad aria compressa solo in luoghi asciutti.

Ulteriore manutenzione

All'interno dell'apparecchio non si trovano altri parti che richiedano manutenzione.

Sono escludi alla garanzia:

Partisoggete ad usura

Danni causati da pressione di esercizio non consentita
Danni causati da aria compressa non trattata
Danni causati da uso scorretto o da interventi da parte di terzi.

7.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Conservazione

Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperature attimale per la conservazione è compresa tra i 5 e i 30^ . Conservate l'elettroutensile nell'imballaggio originale.

La ristampa o l'ulteriore riproduzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti e consentita solo con l'espllicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

8. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento correttlo l'apparecchio va segnato ad un apposto centro di racolta. Se non vi è noto dessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura * Molla tenditrice
Materiale di consumo/parti di consumo * Scalpello
Parti mancanti

• non necessariamente compreso tra gli elementi formiti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)? Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparechio o alla sostituzione dell'apparechio stesso.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apprecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitationi equivalenti.

3. Sono esclusi dalla nostra garanzia:

• Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. colleagueamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

• Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

• Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

• Il periodo di garanzia è 24 anni e inizi a partire alla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. è escludà la rivendicazione di diritti di garanzia dopa la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una preroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Cio valeanche nel caso in cui si ricorra a un servizio sul dato.

• Per rivendicare il diritto di garanzia vi preghiamo di comuncare che l'apparecchio è difettosotramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vostro apparecchio nuovo. Apparecchi invati sono za i relativi documenti o senza targhetta d'identificazione sono esclusi alla prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.
