GEBRUIKSAANWIJZING TERH 32 4F EINHELL

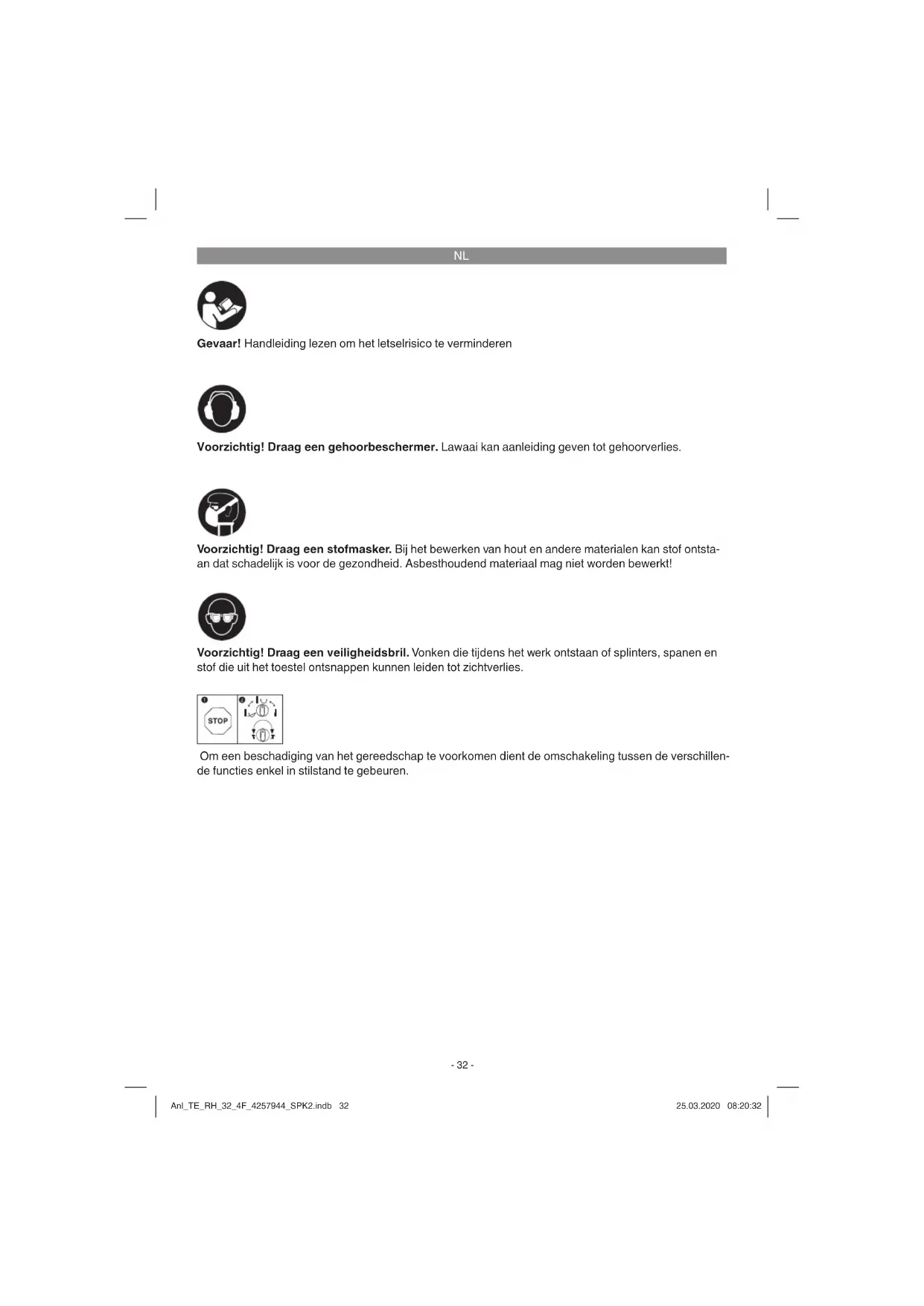

Gevaar! Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

Om een beschadiging van het gereedschap te voorkomen dient de omschakelingussen de verschillende functies enkel in stilstand te gebeuren.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding / veiligheidsinstrumentes zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kurz terugvinden. Mocht u dit toestel aan andere personen doorgenve, gewieve dan deze handleiding / veiligheidsinstrumentes mee te Geven. Wij zichn Niet aansprakelijk voor ongevallen of schade die te wijten zichn aan Niet-naleving van deze handleiding en van de veiligheidsinstrumentes.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van deveiligheidsinstructies en aanwijzigen kunnen elektrische schok,brand en/of zwareLetsels totgevolg hebben.Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap (fi g. 1)

1. Stofwering
2. Vergrendelingshuls
3. Draaischakelaar voor draaistop
4. AAN/UIT-schakelaar
5. Draaischakelaar voor klopfunctie stop
6. Extra handgreep
7. Diepteaanslag
8. Handgreep
9. Aandrukindicator (Press Control)
10. Indicator voor koolborstelsijtage
11. Bedrijfsindicator

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdaten na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoorde garantietabel in de service

informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmaterialial alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmaterialaal zich geen spellegood voor kinderen! Kinderen mo-gen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Boorhamer
- Extrahandgreep
Diepteaanslag
Originelehandleiding
Veiligheidsinstructies

3. Reglementair gebruiK

Het gereedschap is bedoeld voor het hamerboren in beton, gesteente en bakstenen alsook voor beitelwerk mits gebruikmaking van de overeenkomstige boor of.beitel.

De machine mag slechts voor werkzaamheden worden gezruikt waaroor ze bedoeld is. Elk ander verder gaand gezruik is nicht reglementair. Voor waaruit voortvloeijeende schade of verwondingen van welke aard dan ook is de gebruiker/bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereeerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

NL

Opgenomen vermogen: 1250 watt

Onbelast toerental: 0-850 t/min

Slagfrequentie: 0-4100 slagen/min

Boorcapaciteit beton/steen (max.): 32 mm

Beschermingklasse: 11回

Gewicht: 5,7 kg

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 60745.

Geluidsdrukniveau L_pA 92,5 dB (A)

Onzekerheid K. 3 dB

Geluidsvermögen LwA 103,5 dB (A)

Onzekerheid K. 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Totale vibratiewaarden (vectorsom van drie-richtingen) bepaald volgens EN 60745.

Boorhameren in beton

Trillingsemissiewaarde a_c = 17,918~m / s^2

Onzekerheid K = 1,5m / s^2

Beitelen

Trillingsemissiewaarde a_s = 14,173~m / s^2

Onzekerheid K = 1,5 m/s²

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen.

De vermelde trillingsemissiewaarde kan worden gebrukt om elektrische gereedschappen onderling te vergelijkken.

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoorden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel nicht.
  Laat het toestel indien nodig nazien.
  Schakel het toestel uit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschap aan behoren bediend. Volgende bevaren kuren zich voorden in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gpaste stofmasker worden gedragen.
2. Gehoorschade indien geen gpaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Vóor inbedrijfstelling

Controleer of de gegevens vermeld op het kenplaatje overeenkomen met de gegevens van het stroomnet alvorens het gereedschap aan te sluiten.

Waarschuwing!

Verwijder algijd de netstekker uit het stopcontact voordat u het gereedschap anders afstelt.

Met een leidingdetector nagaan, of op die plaat. waar u de boorhamer gebruikt elektrische leidingen, gasleidingen of waterbuizen verborgen zijn.

5.1 Extra handgreep (fi g. 2, pos. 6)

Boorhamer om veiligheidsredenen enkel met de extra handgreep gebruiken.

De extra handgreep (6) biedtijdens het gebruik van de boorhamer een bijkomende houvast. Het gereedschap mag om veiligheidsredenen nicht zonder extra handgreep (6) worden gebruikt. Maak de extra handgreep (6) op de boorhamer vast d.m.v.de kleminrichting. Door de greep

NL

tegen de richting van de wijzers van de klok in (vanuit de greed gezien) te draaien worden de kleminrichting losgezet. Door draaien van de handgreep met de wijzers van klok mee worden de kleminrichting aangehaald.

Zet eerst de kleminrichting van de extra handgreep los. Daarna sunt u de extra handgreep (6) maar de voor u aangenaamste werkpositie zwenken. Draai dan de extra handgreep in te-gengesteilde draairichting terug dicht tot de extra handgreep vast zit.

5.2 Diepteaanslag (fi g. 3, pos. 7)

De diepteaanslag (7) wordd door de vastzetschroef (a) op de extra handgreep (6) vastgehonden Dankzij een kleminrichting.

Draai de vastzetschroef (a) los en zet er dieipteaanslag (7) in.
- Breng de diepteaanslag (7) op het zelfde niveau t.o.v. de boor.
Trek de diepteaanslag (7) met de gewenste boordiepte terug.
Haal de vastzetschroef (a) terug aan.
Boor dan het gat tot de diepteaanslag (7) het werkstuk raakt.

5.3 Gereedschap inzetten (fig. 4)

Gereedschap vór het inzetten schoonmaken en lichtjes invetten met boorvet.
- Vergrendelhuls (2) terugtrekken en vasthonden.
Stofvrij gereedschap al draaiend de gereedschapshoender in tot gegen de aanslag schuiven. Het gereedschap worden automatisch vergrendeld.
- Vergrendeling controlleren door aan het geereedschap te trekken.

5.4 Gereedschap verwijdenen (fi g. 5)

Vergrendelhuls (2) terugtrekken, vasthouden en gereedschap uitnemen.

6. Bediening

Gevaar!

Om zichzelf en anderen nicht in gevaar te brengen mag de machine alleen aan de beiden handgrepen (6/8) worden vastgehonden!

Zo nied kan bij het aanboren van kabels een elektrische schok dreigen!

6.1 Bedrijfsindicator (fi g. 1, pos. 11)

Als de netstekker in het stopcontact is gestoken, brandt de bedrijfsindicator (11).

6.2 In-/uitschakelen (fi g. 1)

Inschakelen: Bedrijfsschakelaar (4) indrukken en ingedrukt honden.

Uitschaken: Bedrijfschakelaar (4) loslaten.

6.3 Toerental instellen (fi g. 1, pos. 4)

U kunt het toerental tijdens het bedrijf traploos regelen.
U kiest het toerental door de AAN/UIT-schakelaar (4)meer of minder hard in te drukken.
Kiezen van het juiste toerental: Het meest geschikte toerental is afhankelijk van het werkstuk, van de bedrijfsmodus en van de ingezette boor.
AAN/UIT-schakelaar (4) minder hard ingedrukt:lager toerental
AAN/JIT-schakelaar (4) harder ingedrukt: hoger toerental

6.4 Klopfunctie stop (fi g. 6)

Voor het zicht aanboren is de boorhamer voorzien van een schakelaar voor het uitschakelen van de klopfunctie.

• Draaischakelaar voor klopfunctie stop (5) waar positie (B) draaien om de klopfunctie uit te schaken.
• Om de klopfunctie terug in te schakelen dient u de schakelheboom voor klopfunctie stop (5) opnieuw terug maar positie (A) te draaien.

6.5 Draaistop (fi g. 7)

• Om te klopboren de knop (E) op de draaischakelaar (3) indrukken en tegelijkertijd de draaischakelaar (3) maar de schakelstand A draaien.
• Om te beitelen de knop (E) op de draaischakelaar (3) indrukken en tegelijkertijd de draaischakelaar (3) maar de schakelstand B draaien. In de stand B is de beitel Niet gearrerteerd.
• Om te beitelende knop (E) op de draaischa

NL

kelaar (3) indrukken en tegelijktijd de draai-schakelaar (3) maar de schakelstand C draai-en. In de stand C is de beitel gearrerteerd.

Let op!

Er worden op gewezen dat de boorhamer Niet kan werkken met tegelijkertijd ingeschakelde klop- en draaistop.

Let op!

Voor het hamerboren is er slechts een geringe aandrukkracht nodig. Door een te hoge aandrukkracht worden de motor onnodig belast. Booregelmatig controeren. Een botte boor bijslijpen of vervangen.

6.6 Aandrukindicator (Press Control) (fi g. 8 / pos. 9)

Om met de optimale aandrukkracht te werken moet de aandrukindicator (9) zich in het groene bereik bevinden.

De aanduiding dient slechts ter oriertering en hoeft nicht permanent in het oog te worden gehonden.

7. Vervanging van de netaansluitleiding

Gevaar!

Als de netaansluitleiding van dit apparaat beschadig worden, dan moet hij door de fabrikant of diens klantendienst of door een gewijkwaardig gekwalifi ceerde persoon verrangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en bestellen van wisselstukken

Gevaar!

Trek vór alle schoonmaakwerkzaamheden de netstekker uit het stopcontact.

8.1 Reiniging

• Hou de verilheidsinrichtingen, de ventilatiespleten en het motorhuis zo veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doek af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtii

ge doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zouden de kunststoffcomponenten van het toestel kunnen aantasten. Let er goed op dat geen water in het toestelterechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

8.2 Koolborstels

Bij bovenmatige vonkvorming of als de slijtageindicator van de koolborstels (10) oplicht, moet u de koolborstels door een elektricien lately nakijken.

8.3 Onderhoud

In het toestel zich er geen andere te onderhonden onderdelen.

8.4 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol-gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel
- Ident-nummer van het toestel
Wisselstuknummer van het benodigd stuk
Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan maar de grondstofkringloop worden terugveoerd. Het toestel en+zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte tostellennen horen nichtouis in het huisvuil. Om zich van het toestel maar behore te ontdoen dient het maar een geschichte verzamelplaats te worden gebracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

10. Opbergen

Bewaar het toestel en de accessoires op een donkere, droge en vorstvrieplaats die voor kinderen ontogankelijk is. De optimale opberg-temperatuur ligtussen 5^ en 30^ . Bewaar het elektrische gereedschap in de originele verpakking.

NL

Enkel voor EU-landen

Elektrisch gereedschap hoor nicht bij het huisvuil thuis!

Volgens de Europese richtig in 2012/19/EU op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dieren afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatif i.p.v. het toestel terug te sturen:

De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen Niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten.

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeelijk, enkel toegestaan mits uitdukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehonden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zich genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialien te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zich aan een slijtage door gebruik of een natururlijke slijtage, resp. dat de volgende delen nodig zich als verbruiksmaterialien.

Categorie Voorbeeld
Slijtstukken* Koolborstels, boorhouder
Verbruiksmaterialiaal/verbruiksstukken* Boren, belets
Ontbrekende onderdelen

• nicht verpflicht bij de leveringsomvang begren!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en waar bij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
  Is u iets opgevallen voordat het defect zich Voordeed (symptomvoor het defect)?
• Welke foulieve werkwijze vertoont het toestel volgens u (hoofdsymptom)? Beschrijf.Deze foulieve werkwijze.

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z.atuurlijke personen die dit product nicht in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nuwe apparaten toezegt in aanvulling tot de wettelijkarie garantie. Uw wettelijkige garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verrang ing ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van-onze garantie zich uitgesloten:

• Schade aan het apparaat als gewolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gewolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellellen van het defect geldend te worden gemaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantiieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden terugestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of juices apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
