| Producttype | Geïntegreerde stereo-ontvanger / versterker |
| Merk | Rotel |
| Model | RA1592 |
| Uitgangsvermogen | 200 W per kanaal (8 ohm, beide kanalen in bedrijf) |
| Afmetingen (B x H x D) | 431 x 144 x 425 mm |
| Hoogte frontpaneel | 3U (132,6 mm) |
| Nettogewicht | 16,8 kg |
| Voeding | 120 V / 60 Hz (VS) of 230 V / 50 Hz (EU) |
| Stroomverbruik | 500 W (max), minder dan 0,5 W in standby |
| Analoge ingangen | Phono (MM), 3x Line (RCA), 1x XLR symmetrisch |
| Digitale ingangen | 3x Coax, 3x Optisch (PCM tot 24 bits/192 kHz) |
| USB-ingang | Voorkant voor iPhone/iPod/iPad, achterkant PC-USB (Audio Class 1.0/2.0, tot 384 kHz/32 bits, DSD/DoP) |
| Bluetooth | Ingebouwd, compatibel met APTX |
| Luidsprekeruitgangen | 2 paar (A en B), min. impedantie 4 ohm (1 paar) of 8 ohm (2 paar) |
| Aanvullende uitgangen | Voorversterker (PRE OUT), subwoofer (MONO SUB x2), hoofdtelefoon (3,5 mm) |
| Audio-instellingen | Volume, balans, bas/hoog (instelbaar), toon bypass |
| Netwerkconnectiviteit | Ethernet (RJ45) voor software-updates en IP-bediening |
| Overige aansluitingen | RS232, Rotel Link (3,5 mm mini-jack), trigger 12 V (2 uitgangen), bedrade IR-ingang |
| Onderhoud en reiniging | Afstoffen met een droge doek of stofzuiger. Geen vloeistoffen gebruiken. |
| Veiligheid | Thermische beveiliging en overbelastingsbeveiliging. Niet blootstellen aan vocht. Lees de veiligheidsinstructies voor gebruik. |
| Reserveonderdelen en repareerbaarheid | Neem contact op met een erkende Rotel-technicus voor interne ingrepen. Zekering en batterijen van afstandsbediening vervangbaar. |
| Algemene informatie | Geproduceerd volgens RoHS- en WEEE-normen. Dubbele elektrische isolatie (symbool ⊞). |
Veelgestelde vragen - RA1592 ROTEL
Gebruikersvragen over RA1592 ROTEL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ontvanger in PDF-formaat gratis! Vind uw handleiding RA1592 - ROTEL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. RA1592 van het merk ROTEL.
GEBRUIKSAANWIJZING RA1592 ROTEL
Bedieningselementen en aansluitingen C
Bij het maken van de verbindingen:
^+ Zorg dat Niet alleen de RA-1592, maar de gehele installmente uitsaat, als nog Niet alle verbindingen gemaakt zich.
^+ Zorg dat nicht alleen de RA-1592, maar de gehele installmentie ook uitstaat, als u verbindingen gaat wijzigen.
Wij raden u ook aan om
de volumeregelaar van de voorversterker geheel zich te draaien (volkomen aan links) wanner u uw eindversterker aan- of uitzet.
Note importanti

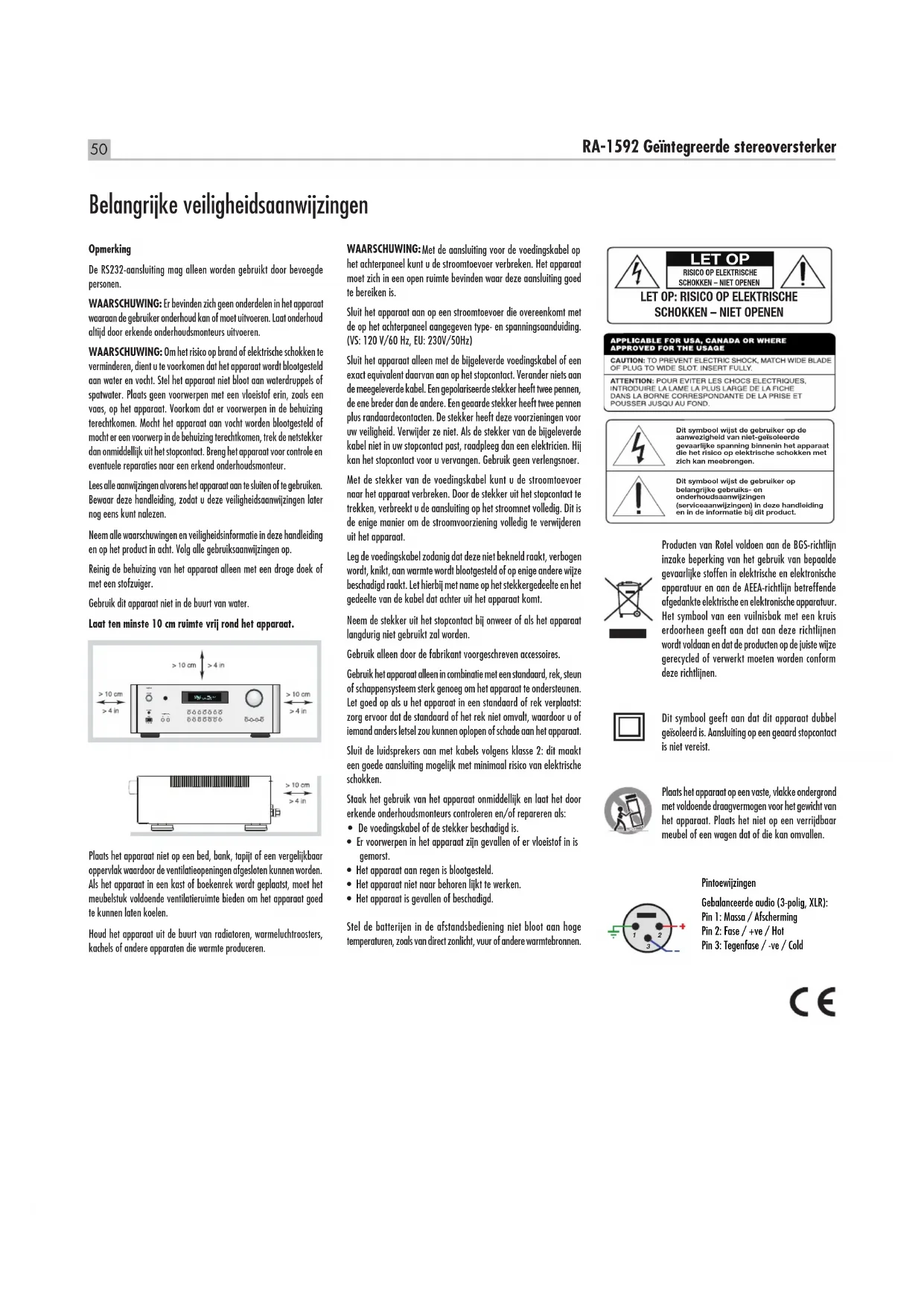

Belangrijke veiligheidsaanwijizingen
Opmerking
De RS232-aansluiting mag alleen worden gebruikt door bevoegde Personen.
WAARSCHUWING: Er bevinden zich geen onderdelen in het apparatu waaraan de gebruiker onderhoud kan of moet uitvoeren. Laat onderhoud altiid door erkende onderhoudsmonteurs uitvoeren.
WAARSCHUWING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat worden blootgesteld aan water en vocht. Stel het apparaat Niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoals een vaas, op het apparaat. Voorkom dat er voorwerpen in de behuizing terechtkomen. Moct het apparaat aan vocht worden blootgesteld of maar een voorwerp in de behuizing terechtkomen, trek de netstekker dan onmiddelijk uit het stopcontact. Breng het apparaat voor controle en eventuale reparatives aan een erkend onderhoudsmonteur.
Lees alle aanwijzingen alvorens het apparaea aan te sluiten of te gebruiken. Bewaar deze handleiding, zodate u deze veiligheidsaanwijzingen later nog eens kunt nalezen.
Neem alle waurschuwingen en veiligheidsinformatie in deze handleiding en op het product in acht. Volg alle gebruiksaanwijzingen op.
Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger.
Gebrivkitapparaatnietindebuurt van water.
Laat ten minste 10 cm ruimte vrij rond het apparaat.
Plaat het apparaat Niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgeslooten kuren worden. Als het apparaat in een kast of boekenrek worden geplaats, moet het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te konnen lately koelen.
Houd het apparaatuit de buurt van radiotoren, warmeluchtroosters, kachels of andere apparaten die warmte produceren.
WAARSCHUWING: Met de aansluiting voor de voodingskabel op het achterpaneel(Int)kunt u de stroomtoevoer verbrenen. Het apparat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.
Sluit het apparataat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduiding. (VS: 120 V/60 Hz, EU: 230V/50Hz)
Sluit het apparaat alleen met de bijgeleverde voedingskabel of een exact equivalent waarvan aan op het stopcontact. Verander niets aan de meegeleverde kabel. Een gepolariseerde stekker heeft twee pennen, de ein breder en de andere. Een geaarde stekker heeft twee pennen plus randaardecontracten. De stekker heeft ze voorzieningen voor uw verilgheid. Verwijder ze Niet. Als de stekker van de bijgeleverde kabel niet in uw stopcontact past, roadpleeg dan een elektricien. Hij kan het stopcontact voor u vervangen. Gebruik geen verlengsnoer.
Met de stekker van de voedingskabel kunt u de stroomtoevoer aan het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Dit is de enige manier om de stroomvoorziening volledig te verwondenen uit het apparaat.
Leg de voedingskabel zodanig dat deutsche nicht belennd raukt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadig raukt. Let hierbij met name op het stekkergedeelte en het geedeelte van de kabel dat acheer uit het apparaat komt.
Neem de stekker uit het stopcontact bij onweer of als het apparat langdurig Niet gebruikt za worden.
Gebruik alleen door de fabrikant voorgeschreven accessoires.
Gebruik het apparaat alleen in combinatie met een standard,rek, steun of schappensystem sterk genoeg om het apparaat te ondersteunen. Let goed op als u het apparaat in een standard of rek verplaatst: zorg ervoor dat de standard of het rek Niet omvalt, waardoor u of iemand anders letsel zou(APopen of schade aan het apparaat.
Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede aansluiting möglichk met minimaal risico van elektrische schokken.
Staak het gebruik van het apparaat onmiddelijk en loat het door erkende onderhoudsmonteurs controeren en/of repareren als:
-
De voedingskabel of de stekker beschadigd is.
-
Er voorwerpen in het apparaat zijn gezallen of er vloeistof in is gemorst.
- Het apparataan regen is bloatgesteld.
- Het apparaat Niet hier behorel lijkt te werken.
- Het apparatus isGeVallen of beschadigd.
Stel de batterijen in de afstandsbediening Niet bloot aan hoge temperatureen, zoals van direct zonlicht, Voor of andere warmtebronnen.
APPLICABLE FOR USA, CANADA OR WHERE
APPROVED FOR THE USAGE
CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT, INSERT FULLY.
ATTENTION:POUR EVITER LES CHOCES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISÉ ET POUSSER JUSQU AU FOND.
Dit symbool wijst de gebruiker op de aanweizheid van niel-geisoleerde gesvaarlijke spanning binnenn het apparente die het risico op elektrische schokken met zich kan meebrengen.
Dit symbolism wijst de gebruiker op belangrilotte gebruikers - enorderhoudsaanwijzingen (serviceaanwijzingen) In deze handelding en in de informatio bij dit product.
Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het grabuik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatusu en aan de AEEA-richtlijn betreffende afgedankte elektrische en elektronische apparatusu. Het symbolen een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijnen wordt voldaan dan de producten op de juiste wijze gerecycled of verwerknt moeten worden conform deze richtlijnen.
Dit symbol geegt aan dat dit apparaat dubbel geisoleerd is. Aansluiting op een geaard stopcontact is nicht vereist.
Plaats het apparaat op een vaste, vlakte ondergrund met voldoende draagvermogen voor het gewicht van het apparaat. Plaats het Niet op een verrijdbaar meubel of een wagen dat of die kan omvallen.
Pintoewijzingen
Gebalanceerde audio (3-polig, XLR):
Pin 1: Massa / Afscherming
Pin 2: Fase / +ve / Hot
Pin 3: Tegenfase / -ve / Cold
Inhoudsopgave
Abfestival 1: Bedieningselementen en aansluitingen 3
Albefolding 2: Afstondsbeding INR-AX150 4
Albefolding 3: Analoge ingangen en luidsprekeruitgangen 5
Afbeelding 4: Digitale ingangen en 12V-triggeruitgangen 6
Abfleiding 5: Gebalanceerde ingangen (XLR) 7
Afbeelding 6: USB-ingang op het voorpaneel 7
Héel belongrijk 8
Belangrijke veilgheidsaanwijzingen. 50
Over Rotel. 51
Over wattage 51
Aan de slag 52
Enkele voorzorgsmaatregelen 52
Plaatsing 52
Kabels 52
De afstandsbediening RR-AX150 52
Code afstandsbediening tweede versterker 52
Batterijen voor de afstandsbediening 53
Aansluiting op het lichtnet en bediening. 53
AC-voedingsingang 53
AAN/UIT-knop en AAN/UIT-indicator 53
12V-triggeruitgang 53
Ingangssignaalansluitingen 53
Phono-ingang en massaverbinding (GND) 53
Ingangen voor lijinspanning 53
Gebalanceerde ingangen (XLR) 53
Digitale signalangangen 54
Uitgangen 54
MONO SUB-uitgang 54
Voorversterkeruitgang 54
Luidsprekeruitgangen 24 54
Luidsprekserselectie 54
Luidsprekabelselectie 54
Polariteit en fase 54
Luidspekers aansluiten 54
Hoofdtelefoonuitgang 54
USB-ingang op het voorpaneel 55
APTX Bluetooth-aansluting 55
Geluidsregelaars 55
VOLUME-regeling 55
BALANS-regeling 55
Toonregelingsbypass 55
USB-ingang voor pc 56
RS232 56
Rotel Link 56
Aansluiting voor een externe afstandsbediening 56
Netwerkverbinding 56
Bveiligingscircuits 57
Installingenmenu 57
Problemen oplossen 58
De zekering verrangen 58
Geen geluid 58
Kan geen aansluiting maken via Bluetooth 59
Afspeelbaar geluidsformaat 59
Specifications. 60
Over Rotel
Ons verhaal is meer dan 50aar geleden begonnen. Door de jaren hebben we met once producten honderden prijzen gewonnen en hebben honderduizenden mensen van once producten kunnen genieten. Menschen die net als u hoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.
Rotel is opgericht door een familie met een passie voor muziek die hifi-aparatuur van de allerhoogste kwaliteit is gaan make. Na al die jaren is die passie er nog steeds. Nog altijd is ons doel meerwaarde bieden aan muziekliefhebbers en hifikenners, ongeacht hun budget. Dit doel worden gedeel door alle medewerkers van Rotel.
De ontwikkelaars van Rotel werken als een team samen. Ze luisteren zorgvuldig maar elk新模式 product en blijven het bijschaven tot het aan hun hoge eisen voldoet. De ontwikkelaars van Rotel werken als een team samen. Ze luisteren zorgvuldig maar elk新模式 product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Zoals condensatoren uit het Verenigd Koninkrijek en Duitsland, halfgeleidersuit Japan of de VS, verwijl de ringkerntransformatoren altd in Rotels eigena fabrieken worden vervaardigd.
Het milieu gaat ons allemaal aan het hart. Omdat er steedsmeer elektronica wordt geprodueerd, wordt het voor fabrikanten steeds belangrijker er alles aan te doen producten zo te ontwerpen dat deze het milieu zo min mogelijk belasten.
Bij Rotel zich we er trots op dat we hieraan ons steentje kuren bijdragen. Om het loodgehalte in once producten te verlagen,+zijn we overgestapt op special lawdvrij soldeermiddel dat voldoet aan de BGS-richtlijn en op loodvrije componenten. Onze ontwikkelaars verhogen voortdurend de efficiency van once voedingen, zonder concessions te doen aan kwaliteit. Als ze op stand-by staan, gebruiken producten van Rotel zeer weinig stroom en voldoen zo aan internationale eisen voor stand-by stroomverbruik.
Ook de Rotel-fabriek draagt een steentje bij aan het milieu door de assemblagemethoden steeds verder te verbeteren, om zo tot een schoner en groener productieproces te komen.
Namens Rotel wollen wij u bedanken dat u dit product hebt aingeschaft.
Wij weten zeker dat u er vele jaren plezier van zult hebben.
Over wattage
Het uitgangsvermögen van deze versterker worden aangegeven als 200 watt per kanaal als beiden kanalen op vol vermogen worden uitgestuurd. Rotel heeft ervoor gekozen om het uitgangsvermögen op deze manier aan te gehen, waar dat Rotel de ervaring heeft dat dit de meest nauwkeurige aanduiding van het vermogen van een receiver of versterker oplevert.
Als u de specificaties voor verschilnde producten wilt vergelijkken, houd er dan rekening mee dat het uitgangsvermogen Niet altiid op bezelfde manier worden aangegeven, waardoor het dus möglichk is dat u net bezelfde waarden met elkaar vergelijkt. Het uitgangsvermogen kan bijvoorbeeld worden aangegeven voor slechts een kanaal in bedrijf, hetgeen een hogere maximumwaarde oplevert.
De impedantie van een luidspreker geeft de elektrische waarstand of belasting aan die de luidspreker biedt als hij op de versterker worden aangesloten. Meestal is dit 8 ohm of 4 ohm. Hoe lager de impedantie, des temeer
vermögen de luidspreker nodig—heft. Een luidspreker van 4 ohm vraagt tweeemaal zo veel vermogen als een luidspreker van 8 ohm.
De versterkers van Rotel hunnen beschreter alle luidsprekerimpedanties van 8 tot 4 ohm aan, waar bij alle kanalen op vol vermogen hunnen werken. Omdat de ontwerpen van Rotel geoptimaliseerd zijn voor gebruikssituaties waar bij alle kanalen samenwerken, kan Rotel het母公司 uitgangsvermögen voor beiden kanalen vermelden.
Aandeslag
U hebte de geintegreerde stereoversterker RA-1592 van Rotel aangeschaft. Dank u wel waarvoor. Als u dit product van Rotel combineert met een hoogwaardig audiosystem, bent u verzekerd van jarenlang muziekplezier.
De RA-1592 is een hoogwaardige component met uitgebreide functies. Alle aspecten van het ontwerp zijn ervoor geoptimaliseerd om het volledige dynamische bereik en de subtiele nuances van uw muziek te behouden. De RA-1592 heeft een sterk gereguleerde voeding met een special door Rotel ontworpen ringkerntransfomator en maatwerkcondensatoren. Deze voeding met lage impedantie heeft voldoende voedingsreserves, waardoor de RA-1592 met het grootste gemak zichs de meest veeleisende audiosignalen kan reproduceren. Dit type ontwerp is kostbaarde in productie, maar levert een beter muzikaal resultaat op.
De printplaten zijn symmetrisch opgebouwd om de timing van de muziek nauwkeurig te kunnen behonden en getrouw te kunnen weergeven. Voor de schakelingen van de RA-1592 zijn metalen folweeerstanden en condensatoren van polystreer of polypropyleen in de belangrijke signalpaden gebruikt. Alle aspecten van dit ontwerp zijn met zorg bestudeerd om de meest waarheidsgetrouwe muziekweergave möglich te makeen.
De belangrijkste functies van de RA-1592 zijn gemakkelijk te installereren en te gebruiken. Als u ervaring hebt met andere stereosystemen, zult u in principie niets vreemds gegenkomen. U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave.
Enkele voorzorgsmaatregelen
WAARSCHUWING: Om schade aan uw systeme te voorkomen, dient u ALLE componenten in het systemeuit te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weein in als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er mogen geen losse draadjes+zijn die contact hunnen maken met de andere luidsprekerkabels of met het chassis van de versterker.
Lees deze handleiding zorgvuldig. U vindt hierin Niet alleen basisinstructies voor het installereren en het gebruiken van dit apparaat, maar ook waardevolle informatatie over verschillende systemeconfiguraties voor de RA-1592 en algemene informatatie om uw systeme optimaal te lately presteren. Mocht u nog vragen hebben, neem dan contact op met uw officièle Rotel-verkoper. Natuurlijk sunt u met uw vragen en opmerkingen ookrechtstreeks bij Rotel verecht.
Bewaar de doos en alle bijgesloten verpakkingsmaterialen voor eventuele toekomstig gebruik. Als u de RA-1592 Niet in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade aan uw versterker leiden.
Vul de registratiekaart in, als die in de verpakking zit, en stuur hem op. Bewaar ook de originele aankoopbon. Hiermee kurz u de aankoopdatum aantonen als u aanspraak zou要去en doe op de garantie.
Plaatsing
Zoals alle audiocomponenten die lage signalen verwerken, kan ook de RA-1592 door de omgeving beinvloed worden. Plaats de RA-1592 net bovenop andere componenten. Vermijd ook dat audiosignaalkabels vlakbij elektrische voedingskabels lopen. Zo vermindert u het risico op het optreden van brommen en ruis.
De RA-1592 werk tijdens normala gebruik warmte op. Om deleze warmte af te voeren is de versterker voorzien van koelprofielen en ventilatieopeningen. De ventilatiegleuven in de bovenkant要去en open blijven. Om te voorkomen dat de versterker oververhit raakt, moet er 10 cm ruimte zijn rond het chassis en要去er een redelijk luchtdoorstroming zich op de installmentatie.
Houd bij het selecteren van een installmentatie rekening met het gewicht van de versterker. Controller of het schap of de kast sterk genoeg is. Wij adviseren u de RA-1592 in speciaal meubilair voor audiocomponente teplaaten. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kannen aantasten te verminderen of te onderdrukken. Vraag uw officièle Rotel-verkoper om advies over het juiste meubilair en over de juiste installmentatie van audiocomponenten.
De RA-1592 worden met een afstandsbediening RR-AX150 geleverd en moet dusdanig worden opgesteld dat het infrarood signal van de afstandsbediening de sensor voor de afstandsbediening op het Voorpaneel kan bereiken.
Kabels
Houd voldoende afstand:tussen de elektrische voedingskabels, de digitale signaalkabels en de gewone audiosignaalkabels in uw installatie. Zo vermindert u het risico dat de gewone audiosignaalkabels ruis oppikken van de voedingskabels of digitale signaalkabels. Gebruik altijd hoogwaardige mantelkabels om te voorkomen dat ruis de geluidskwaliteit van uw systeme aantast. Mocht u vragen hebben, vraag dan uw officièle Rotel-verkoper om advies over welke kabel u het best kutng gebruiken bij uw systeme.
De afstandsbediening RR-AX150
Sommige functies können zowel worden bediend vanaf het Voorpaneel als met de bijgeleverde afstandsbediening RR-AX150. Bij de beschrijving van de desbetreffende functies verwijzen cijfers in een vierkant kaderaar het voorpaneel van het apparaat en letters met een cirkel eromheen aan de afstandsbediening.
Code afstandsbediening tweede versterker
De standarde ingestelde code is 1 Indien de afstandsbediening conflictenveroorzaakt met andere versterkers van Rotel, kunt u de code met devolgende stappen in 2 veranderen.
- Druk op de afstandsbediening Tuner ① en 2 ⑥ tegelijk in om de afstandsbediening zo in te stellen dat audiocode 2 worden verzonden.
- Richt de afstandsbediening op de versterker en houd 2 ① 8 seconden ingedrukt. De versterker geeft dan 'Audio Custom Code 1 2^ aan.
- Herhaal de bovenstaande procedure, maar druk op '1' in planta's van '2' om de code terug te veranderen�a Code 1.
OPMERKING: Met de afstandsbediening kuren de basisfuncties van tuners en cd-spelers van Rotel worden bediend. Met de afstandsbedieningsknuppen met de vermeling H1LMM kun t u ook de cd-en turerfuncties van uw systeme bedieren. De afstandsbediening werkt alleen maar behoren als de cd-speler en/of tunes bezelfde code, 1 of 2, gebruiken.
Batterijen voor de afstandsbediening
Voordat u de afstandsbediening kunt gebruiken, moet u eerst de twee bijgeleverde AA-batterijen plaatsen. Verwijder waaroor het kleje aan dechterkant van de RR-AX 150. Plaats de batterijen in het compartment Zoals op de afbeelding worden getoond. Controller of de afstandsbediening goed werkt enplaats het kleje wee terug. Als de batterijen te zwak worden, kan de RA-1592 Niet更是 altijd goed met de afstandsbediening bediend worden. Vervang de batterijen dan.
Aansluiting op het Lichtnet en bediening
AC-voedingsingang
In de fabriek is de RA-1592 geconfigureerd voor de specifieke netspanning in het land van aankoop, d.w.z. 120 of 230 V AC en een lijnconstee van 50Hz of 60Hz . De AC-lijnconfiguratie is aangegeven op een plaatje op het中断paneel.
OPMERKING: Als u uw RA-1592 maar een ander land verhuist,要去 de versterker möglich opnieuw configureren voor gebruik met een andere lijnspanning. Voer deze conversie Niet zich ut. Als u de behuizing van de RA-1592 opent, worden u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.
OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan een land en worden.daarom met meer dan een voedingskabel geleverd. Gebruikuitsluitend de voor uw land of regio geschikte kabel.
Door het relatief hoge vermogen kan de RA-1592 veel stroom trekken. Hij要去 aanomrechtstreeks op een wandcontactdoos worden aangesloten. Gebruik geen verlengsnoer. U kunt eventuele gebruikmaken van een speciale meervoudige stekkerdoos als de specificaties van de stekkerdoos (en het stopcontact waarop deze worden aangesloten) afdoende zichen voor de stroom die gewvaagd worden door de RA-1592 en alle erop aangesloten componenten.
Als u langereijd Niet,thisbent, bijvoorbeeld als u een maand opvakantie gaat,is het verstandig om de stekker van uwversterker (en die van andere audio- en videoapparatuur) Niet in het stopcontact te latent zitten verwijl u weg bent.
AAN/UIT-knop en AAN/UIT-indicator
Druk op de AAN/UIT-knop op het Voorpaneel om het apparaat in te schakelen. Het lampje van de AAN/UIT-indicator gaat branden als het apparaat is ingeschakeld. Druk nogmaals op de AAN/UIT-knop om het apparaat uit te schakelen.
Als de AAN/UIT-knop is ingedrukt (in de stand 'aan'), kutu met de knappen ON en OFF op de afstandsbediening de RA-1592 activeren. In de stand-bymodus blijft de AAN/UIT-led verlicht, maar het display wordtuitgeschakeld.
OPMERKING: Breng de zichklevende ring aan over het Licht rondon de AAN/UIT-knop als u het blauwe Licht te fel vindt.
12V-triggeruitgang
Bepaalde audiocomponenten können automatisch worden ingeschakeld met een 12V-'inschakelsignal'. De tweete 12V-triggeruitgangen van de RA-1592 leveren dit signalaal. Daarvoort moet u geschikte componenten met een kabel met een conventionele 3,5mm miniplug op de RA-1592 aansluiten. Als de RA-1592 worden uitgeschakeld, worden het inschakelsignal onderbroken en worden de componenten die hierdoor worden aangestuurd ook uitgeschakeld.
OPMERKING: Als u andere apparaten met een Rotel Link heb aangesloten, schakel deze apparaten dan met behulp van de Rotel Link-verbinding in en uit. Sluit de Rotel Link- en 12V-triggerkabels nooit tegelijk aan. De in- en uitschakelfuncties van de 12V-triggerkabels gaan dan namelijk voor op de Rotel Link-functions.
Ingangssignaalansluitingen 11 19 22
Zieafbeelding3,4,5
OPMERKING: Om harde geluiden te voorkomen waarop u en uw luidsprekers geen prijs zullen stellen, is het better het systemeuit te schakelen alvorensients aan te sluiten.
Phono-ingang en massaverbinding (GND)
Zie afbeelding 3
Sluit de kabel van de platenspeler op de linker en rechter Phono-ingangen aan. Als de platenspeler een massakabel heeft, moet u die aansluiten op de schroefklem links van de Phono-ingangen. Dit helpt brommen en ruis te voorkomen.
Ingangen voor lijnsponning
Zie afbeelding 3
De ingangen CD, Tuner en Aux op de verstker zijn analoge 'lijingangen'. Op deze ingangen=kunt u componenten als een cd-speler of een andere audiobron met een analoge audio-uitgang aansluten.
De linker- en rechterkanalen zijn duidelijk aangeduid en要去en worden aangesloten op de desbetreffende kanalen van de broncomponent. De stekkers voor links zich wit, die voorchts zich rood. Sluit signaalbroncomponenten met hoogwaardige RCA-kabels op de RA-1592 aan. Vraag uw officièle Rotel-verkoper om advies over kabels.
Gebalanceerde ingangen (XLR) [22]
Zie afbeelding 5
Er zijn twee gebalanceerde XLR-ingangen beschikkaar voor audiosignalen van de cd-speler, Bluray-speler of andere broncomponenten met XLR-uitgangen.
OPMERKING: Kies slechts een methode voor de analoge verbindingussen een broncomponent en de RA-1592. Sluit nooit zowel de RCAals de XLR-uitgangen van een broncomponent tegelijkertijd op de RA-1592 aan.
Digitale signalingangen
Zie afbeelding 4
Er zijn drie sets digitale ingangen. Deze zijn aangeduid als 1, 2 en 3 en ze zijn respectievelijk bedoeld voor COAXIALE en OPTISCHE verbindingen. Sluit de COAXIALE of OPTISCHE PCM-uitgangen van uw broncomponent op deze ingangen aan. De digitale signalen worden gedecodeerd en worden door de RA-1592 afgespeeld. Het apparaat kan PCM-signalen tot max. 24 bits, 192kHz , decoderen.
Uitgangen
MONO SUB-uitgang
Er zijn twee monosubwoofer-uitgangen voor aansluiting op een subwoofer. Deze mono-uitgangen worden toegevoed aan het linker-en rechteraudiosignal. Met deze parallelleuitgangen konnen twee subwoofer op de RA-1592 worden aangesloten.
Voorversterkeruitgang [z]
De RA-1592 heeft een voorsterkeruitgang. Deze zijn aangeduid als PRE OUT. Het signala van de met de functiekeuzeschakelaar geselecteerde bron is algid vanaf deze uitgang beschikbaar. In prince worden de uitgang PRE OUT gebruikt om een signal door te geven aan een andere geintegreerde versterker of een eindversterker, waarop exter luidsprekers zich aangesloten.
OPMERKING: Wijzigingen aan de instellenen van de volume, balans- of toonregeling zijn van invloed op het signal dat afkomstig is van de voorversterkeruitgang.
Luidsprekeruitgangen 24
Zie afbeelding 3
De RA-1592 heeft twee stellen luidsprekeruitgangen: SPEAKER A en SPEAKER B. De luidsprekeruitgangen worden geregeld door de schakelaar op het voorpaneel en de knappen op de afstandsbediening.
Luidsprekerselectie
Als er slechts een stel luidsprekers tegelijk worden gebruikt, is een luidsprekerimpedantie van slechts 4 ohm togeteaaan. Zodra zowel de luidsprekers A als B tegelijk gezrukt worden, moet de impedantie van alle luidsprekers 8 ohm ofeer bedragen. Luidsprekerimpedantie-aanduidingen zich nicht altiijd even nauwkeurig. In de praktijk za het Niet vaak gebeuren dat luidsprekers problemen opleveren voor de RA-1592. Mocht u hierover darüber vragen hebben, neem dan contact op met uw officièle Rotel-verkoper.
Luidsprekerkabelselectie
Sluit de RA-1592 met geisoleerde, twee-aderige kabels van geslagen draad op de luidsprekers aan. De dikte en de kwaliteit van de kabel konnen een hoorbaar effect hebben op de prestaties van het systeme. Standaard luidsprekerkabel werkst wel, maar heeft als nadeel dat het volume en/of de basresponslager is, met name bij grotere kabellengtes. In het algemeen leveren dikkere kabels een beter geluid op. Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen. Uw officièle Rotel-verkoper kan u helpen de juiste kabels voor uw systeme te kiezen.
Polariteit en fase
De polariteit – de juiste aansluiting van de plus- en minpool – moet voor elke luidspreker- en versterkeraansluiting hetzelfde zich, zodat alle luidsprekers in fase zich. Als de polariteit van een aansluiting worden omgekeerd, is de basweergave zich zwak en is het stereobeeld minder goed. Alle kabels zich dusdanig gerekt dat de twee verschillende aders te herkennen zich. Ze können voorzijen zich van ribbels of van een streep op de isolatie van eenader. Of de isolatie kan transparenteren zich terwijl de inwendige draden verschillende kleuren hebben (koper en silver). Ook is het möglichk dat de polariteit'sindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan opdezelfde manier aan.
Luidsprekers aansluten [24]
Schakel alle componenten in het systeme uit voordat u de luidsprekers aansluit. De RA-1592 hebts luidsprekeruitgangen met een kleurcodering op deijkenkant van het apparaat. Op deze uitgangen konnen gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aangesloten (behalte in landen in de Europese Gemeenschap waar het gebruik ervan Niet is togetestaan).
Leid de kabel vanaf de RA-1592 maar de luidsprekers. Zorg voor voldoende extra lenghte om de componenten te konnen verplaatsen, zatat de luidsprekeruitgangen bereikbaar zich.
Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek ze,achter in de aansluitklemmen. Schroef de bevestigingschroeven van de aansluitklemmen helemaal vast (rechtsom).
Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de aansluitklemmen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders Niet. Schroef de aansluitklem los (linksom draaien). Doe het kabelschoentje of de gestripte kabel rond de as van de aansluitklem en draai de aansluitklem verrolgens wee vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen.
OPMERKING: Zorg ervoor dat er geen losse draadjes uitsteken die andere aders of connectoren konnen raken.
Hoofdtelefoonuitgang
Op de hoogtelefoonuitgang sunt u een hoogtelefoon aansluien. Op dezeuitgang past een standard 3,5 mm (1/8") mini-stereohooftelefoonplug. Als u een hoogtelefoon aansluit, worden het signalaar de luidsprekers hierdoor Niet automatisch verbroken. U kut de luidsprekers uitschakelen met de schakelaar op het voorpaneel en op de afstandsbediening.
OPMERKING: Omdat de gevoeligheid van luidsprekers en hoofdtelefoons sterk kan verschillen, adviseren wij u het geluidsvolume alsijid te verlagen alvorens een hoofdtelefoon aan te sluiten of te verwijderen.
Afstandsbedieningssensor 2
Dit sensorvenster ontvangt infraroodcommando's van de afstandsbediening. Blokkeer deze sensor Niet.
Display 3
Op het display op het Voorpaneel zijn de gekozen bron, het volumeniveau en de tooninstallingen te zien. Het display biedt toegang tot de installation en configuratie menu-opties van de versterker.
USB-ingang op het voorpaneel 6
Zie afbeelding 6
De USB-ingang op het voorpaneel kan op een iPhone iPad of iPod worden aangesloten. Om het afspelen van audio in te schakelen met behulp van een van deze apparaten, alleen de USB-ingang op het voorpaneel aan te aansluiten sluiten en de USB te kiezen als de gewenste bron. De iPod en iPhone blijven actief, waardoor u audio kunt zoeken en afspelen.
APTX Bluetooth-aansluting
De Bluetooth-antenne op het achterpaneel van de RA-1592 is bedoeld voor draadloos streamen via Bluetooth vanaf uw apparaat (bijv. een mobiele telefon, tabletten, computer). Zoek op uw mobiele apparaat waar 'Rotel Bluetooth' en kaak hiermee verbinding. Normaal gesproken worden er automatisch verbinding gemaakt, maaronth er om een wachtwoord gewraagd worden, voer dan 0000' in op uw apparaat. De RA-1592 ondersteunt het streamen van muziek via traditionele Bluetooth en via APTX Bluetooth.
Geluidsregelaars
VOLUME-regeling
Draai de knop rechtsom (met de klok mee) om het geluid harder waar te geven of linksom (tegen de klok in) om het geluid zachter wee te geeven. Druk op de afstandsbediening op de knop voor volume + of - om het geluid harder of zachter waar te geeven. Met de knop MUTE (E) kunt u de geluidsweergave helemaal uitschakelen.
BALANS-regeling
Met de balansregeling kut u de balansCUSen het linker-en rechtsergeluidskanaal regelen. De fabrieksinstelling is in het midden' of 0'. U kut de balans vanaf het Voorpaneel wijzigien door op de knop MENU te drukken totdat in het display op het voorpaneel de modus BALANCE SETTING verschijnt. Druk verrolgens op de knop -of ^+ op het voorpaneel om de balansmeer maar LINKS ofaar RECHTS in te stellen. De waarde kan uiteenlopen van L15 tot R15.
OPMERKING: Oak als de RA-1592 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.
Als u de instelling tijdelijk wilt wijzigen en deze na het uitschakenen Niet wilt opslaan, drukt u op de afstandsbediening op de knop BAL om het menu BALANCE SETTING te selecteren. Druk verrolgens op het pijtje omhoog, omlaag, maar links ofaar rechts om de balansinstalling aan te passen. Druk als u klaar bent nogmaals op de knop BAL om dit menu te verlaten.
Toonregelingsbypass
Voor een zo zuiver möglichgeluid worden in de fabrieksinstelling de circuits voor lage-en hogetonenregeling (toonregelingen) ongebruikt gelaten. Op het display aan de voorkant van de versterker wordt TONE BYPASS getoond.
U kunt de toonregeling op het voorpaneel inschakelen door op de knop MENU te drukken tot de bypassregeling worden aangegeven. Schakel de bypassfunctieervoigens met de knappen -of ^+ op het voorpaneel in ofuit.
OPMERKING: Oak als de RA-1592 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.
Om de Toonregelingsbypass tijdelijk te wijzigen, drukt u op de knop BYPASS © op de afstandsbediening om de Bypass-modus in en uit te schakelen.
Lage- en hogetonenregelingen 9
U kunt delage-of hogotonenregeling vanaf het voorpaneel instellen door net zo vaak op de knop MENU te drukken tot het desbetreffende instelmenu (BASS of TREBLE) verschijnt. Druk op knop ENTER om te schakenenussen de opties. Pas de waarde verwolgens met de knop -of + aan. De waarden voor delage en hoge tonen lopen uiteen van -10 tot +10.
OPMERKING: Ook als de RA-1592 worden uitgeschakeld, worden deze instellingen vast in het geheugen opgeslagen.
Druk op de afstandsbediening op de knop BASS of TREB (C), en pas de waarde cervolgens aan met de knop met het pijlje omhoog, omlaag, maar links of maar rechts (6) op de afstandsbediening.
OPMERKING: Bass en Treble veranderingen zijn alleen beschikbaar als Tone Bypass worden uitgeschakeld (zie voor meer informatie het hoofdstuk over toonregelingsbypass).
Een goed ingesteld hoogwaardig audiosysteme levert het meest natuurlijke geluid op als er zo weinig möglich aan toonregeling worden ingesteld. Gebruik deze regelingen waarom met mate. Wees met name voorzichtig als u deze regelingen hoger instelt, maar daardoor ook het uitgangsvermogen in het lage-of hogetonnenbereik toeneemt, waardoor de versterker en luidsprekers zwaarder belast zullen worden.
OPMERKING: Door de lage- of hogotonenregelingen anders in te stellen, worden de toonregeling Niet automatisch ingeschakeld. Raadpleeg voor het inschakenen van de toonregeling het voorgaande hoofdstuk over Toonregelingsbypass.
Source-ingang Selector
Druk op de desbeteffende knop op het voorpaneel 0 of de afstandsbediening ① om de bron te selecteren waarnaar u wilt luisteren.
Druk op de bronknoppen op het voorpaneel tot het OPT 1-3, COAX 1-3 en AUX, of de speciale bron knoppen op de afstandsbediening.
Dimmer
Displaydimmer
U kunt de helderheid van het display op het voorpaneel wijzigen door op de knop MENU te drukken om:tussen de verschillende display-instellen te schakelen. Druk verwolgens op de knop - of + op het voorpaneel om de helderheid te wijzigen.
OPMERKING: Oak als de RA-1592 wordt uitgeschakeld, wordt deze instelling vast in het geheugen opgeslagen.
U kunt de helderheid van het display tijdelijk wijzigen met de knop DIM 8 op de afstandsbediening.
USB-ingang voor pc 13
Sluit deze ingang met de meegeleverde USB-kabel aan op de USB-aansluiting van uw computer.
De RA-1592 ondersteunt zowel USB-audioklasse 1.0 als USB-audioklasse 2.0. Op Windows-computers hoeft voor USB-audioklasse 1.0 geen driver geinstalleerd te worden. Het afspelen van audio met een bemonsteringsfrequentie tot 96kHz worden ondersteund. De fabrieksinstelling is USB-audioklasse 1.0.
Om audio te{kunnen afspelen met USB-audioklasse 2.0 en bemonsteringsfrequencies tot 192kHz moet u de Windows-driver vanaf dc die bij de RA-1592 worden geleverd installereren. Ook moet u de RA-1592 als volgt omschakelen aan afspelen met USB-audioklasse 2.0:
- Druk MENU op het voorpaneel een aantal malen in, totdat 'PC-USB AUDIO CLASS' op het display verschijnt.
- Selecteer '2.0' met de knop '- en druk op 'ENTER'.
Schakel de RA-1592 uit en weer in en herstart uw pc nadat u de USBaudiomodus heeft veranderd.
Veel geluidsweergavetoepassingen ondersteunen de demonsteringsfrequentie van 192kHz Niet. Controller of uw audiospeler 192kHz ondersteunt en of u geluidsbestanden van 192kHz hebt voor een goede weergave bij deze demonsteringsfrequentie. Het kan ook nodig zichn om de audio-driver op uw PC zo te configureren dat dit 192kHz produeert, anders kan uw computer overschakelen op een lagere demonsteringsfrequentie. Raadpleeg de documentatie van uw audiospeler of besturingsystem voor meer informatie.
OPMERKING: Voor USB-audioklasse 2.0要去 de Windows-PC driver vanaf de cd-rom die bij de RA-1592 worden geinstalleerd.
OPMERKING: Op MAC-computers is geen driver nodig om PC-USB 1.0 of 2.0 te ondersteunen.
OPMERKING: Na het installereren van de driver kan het nodig zijn het ROTEL audio-stuurprogramma te kiezen uit de audio-/luidspekerinstellungen op uw computer.
OPMERKING: De RA-1592 ondersteunt zowel DSD als DoP audio in 1X en 2X formaat. Raadpleeg uw audio speler voor een juiste weergave van dit type bestanden.
RS232
Voor integratie in computerbesturingssystemen kan de RA-1592 via RS232 worden bestuurd. Op de RS232-ingang past een standard rechte DB-9 mannetje/vrouwtje kabel.
Neem voor aanvullende informatie over de aansluitingen, software en besturingscodes voor het via een computer besturen van de RA-1592 contact op met uw officièle Rotel-verkoper.
Rotel Link 14
De ROTEL LINK OUT-aansluiting kan via de (bigeleverde) 3,5mm stereokabel worden aangesloten op het product van Rotel ROTEL LINK IN-aansluiting met inbegrip van een cd-speler. De ROTEL LINK IN-aansluiting kan als optie worden aangesloten op andere Rotel-producten met netwerkfunctionaliteit met een ROTEL LINK OUT-aansluiting.
Hierdoor kanne de aangesloten Rotel-producten met elkaar communiceren en kunt u ze besturen via de Rotel App (deze is te downloaden in de iTunes®store).
OPMERKING: Gebruik alleen de bij dit product geleverde Rotel Link-kabels. Deze 3,5 mm kabels eindigen in WITTE connectoren. Verwar ze Niet met de 12V-triggerkabels. Deze hebben ZWARTE connectoren.
Aansluiting voor een externe afstandsbediening 15
Deze mini-jack van 3,5 mm ontvangt commandocodes van standarda universele infraroodontvangers via een bedrade verbinding. Deze functie kan handig zich als de cd-speler in een kast staat en de sensor op het voorpaneel geblokkeerd worden. Neem contact op met uw officièle Rotel-verkoper voor nadere informatie over deze externe repeaters en de juiste aansluiting van een jackplug die op de mini-jack-ingang past.
Netwerkverbinding 12
De RA-1592 kan op eenetwork worden aangesloten met de ingang NETWORK op hetchyterpaneel [2]. De networkconfiguraties makezowel het gebruik van staatische als DHCP IP-adressen maybe. Zie het onderdeel Network in het hoofdstuk over het Instellingenmenu hieronder voor informatie over het configureren van IP-adressen.
Via de netwerkverbindungen können er software-updates van internet worden gedownload. Ook staat de netwerkverbinding besturing via internet möglichk voor integratie met automatiseringssystemen.
Neem voor aanvullende informatie over de IP-verbinding contact op met uw officièle Rotel-verkoper.
Beveiligingscircuits
Om de versterker in het geval van extreme of foutieve bedrijfsomstandigheden gegen schade te beschermen, is de versterker voorzien van circuits voor thermische beveiliging en overstroombeveiliging. De beveiligingscircuits staan los van het audiosignal en hebben geen invloed op de geluidsprestaties. Deze circuits bewaken de temperatuur van de uitgangsapparaten en schakelen de versterkeruit als de temperaturen de veiligheidsgrenzen overschrijden.
Waarschijnlijk zult u de werkung van deze beveiligingscircuits nooit ervaren. Mocht er darüber een storing optreden, dan stopt de versterker en verschijnt de melding "AMP PROTECTION" op het voorpaneel.
Zet de versterkeruit wonneer dit gebeurt en laat hem een aantal minuten afkoelen. Probeer verrolgens vast te stellen waardoor het beeiligingscircuit
in werkung is getreden en verhelp het probleem. Als u de versterker opnieuw inschakelt, worden het beveiligingscircuit automatisch gereset.
In de meeste gezallen treedt het beveiligingscircuit in werkig door een storing, zoals kortsluiting in de luidspekerkabels of onvoldoende ventilatie waardoor het apparaat oververhit raakt. Heel zelden worden het beveiligingscircuit ingeschakeld doordat de luidspekerimpedantie zeer laag is of de luidspekerbelasting als gevolg van een hoop reactiegedrag te hoog is.
Vraag uw officièle Rotel-verkoper om hulp als een beveiliging steeds waar wordt ingeschakeld en u de storing Niet kunt vinden en/of verhelpen.
Installingenmenu
U kunt het Instellingenmenu oproepen met de knop MENU 回 op het voorpaneel van de versterker of met de knop 回 op de afstandsbediening. U kunt de waarde van de geselecteerde optie veranderen met de knoppen +/- op het voorpaneel of met de knoppen met een pijtjie omhoog/omlaag/ maar links/naar rechts 回 op de afstandsbediening. U kunt de verschillende submenu's doorlopen met de knop MENU 回 op het voorpaneel of met de knop 回 op de afstandsbediening.
- Toonregeling: U kunt de instellenen voor toonregelingsbypass aan/uit, lage tonen en hoge tonen (TONE BYPASS ON/OFF, BASS, TREBLE) aanpassen. Druk op de ENTER-knop op het Voorpaneel of op de afstandsbediening om+tussen de verschillende instelopties voor de toonregeling te schakelen. (Ga voor meer informatie over toonregeling maar de hoofdstukken over Toonregelingsbypass, Lagetonen-en Hogotonenregeling.)
OPMERKING: Ook als de RA-1592 worden uitgeschakeld, worden deze instellen gen vast in het geheugen opgeslagen.
BALANCE: Balans links/rechts aanpassen. (Ga voor meer informatie waar het hoofdstuk over de Balansregeling.)
OPMERKING: Ook als de RA-1592 wordenuitgeschakeld, wordendezesteinstelling vast in het geheugen opgeslagen.
DIMMER: Dimt het display.
OPMERKING: Ook als de RA-1592 wordenuitgeschakeld, wordendezesteinstelling vast in het geheugen opgeslagen.
-
ROTEL LINK RCD: Hiermee worden geselecteerd hoe de cd-speler word aangesloten op de versterker. De mogelijkste instelleningen zijn CD (analoog), COAX1, COAX2 of BAL-XLR. CD is de fabrieksinstelling.
-
POWER ON MAX VOLUME: Hiermee wordt het maximumvolume ingesteld als het apparaat ingeschakeld is. De fabrieksinstelling is '45'.
OPMERKING: De instellenen voor Power On Max Volume zijn nicht van toepassing op bronnen die�ige geconfigureererd met Fixed Gain (vaste versterking).
- POWER OPTION: Maakt het möglichk de RA-1592 via de netwerkpoort te bedieren als hij op een automatiseringsystem is aangesloten. Het stroomverbruik is hoger in de stand Quick Power. Als besturing via het network het nodig is, selecteer dan de stand Normal Power. De fabrieksinstelling is 'Normal'.
Geldige instellingen zijn onder andere: Normal, Quick.
OPMERKING: Als de POWER OPTION is ingesteld op Quick, de RA-1592 za extra stroom verbruikt in de standby-modus.
- AUTO POWER OFF: De RA-1592 kan zichzelf automatisch uitschakelen als er gedurende een bepaaldeperiode geen activiteit is geweest Indien er geen wijzigingen worden aangebrachte in de versterker binnen de voor 'Auto Power Off' ingesteldeijd, schakelt de versterker automatisch waar stand-by De timer voor automatische uitschakeling worden opnieuw gestart als er een wijzigering worden aangebracht in het volume, de bron of het afspelen De standardinstelling voor automatische uitschakeling is DISABLE (uit).
Geldige instellingen zijn onder andere: DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS (1, 2, 12, 15 ur).
- FIXED GAIN: Hiermee worden een vast versterkingsvolumingesteld voor een bepaalde ingang. U kunt deze functie inschakenen door met de knappen +/- het gewenste vaste volume te selecteren voor Aux 1, USB, PC-USB, Optical 1, Optical 2, Coax 1, Coax 2 of Bluetooth. Als deze functie is ingeschakeld en een ingang met een vast ingesteld volume geseleeteerd worden, worden de geluidssterkte onmiddelijk op het opgegeven niveau ingesteld.
Geldige instellingen zijn onder andere: VARIABLE, FIXED 01-95,FIXED MAX.
- AUX1 VOL: VARIABLE (uitgeschakeld) is de fabrieksinstelling.
- USB VOL: De fabrieksinstalling is VARIABLE (uitgeschakeld).
- PC-USB VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).
- OPT1 VOL: De fabrieksinstalling is VARIABLE (uitgeschakeld).
- OPT2 VOL: De fabrieksinstalling is VARIABLE (uitgeschakeld).
COAX1 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld).
COAX2 VOL: De fabrieksinstelling is VARIABLE (uitgeschakeld). - BLUETOOTH VOL: De fabrieksinstellung is VARIABLE (uitgeschakeld).
OPMERKING: De volumeregelknop op het Voorpaneel en de knappen Volume +/- op de afstandsbediening worden uitgeschakeld als gebruikgemaakt worden van een vaste volume-instelling. U kunt deze functie uitschakelen door het niveau van het vaste volume (Fixed Volume) op 'Variable' in te stellen.
- PC-USB AUDIO CLASS: De ondersteunde PC-USB-audioklasse van het aangesloten apparaat veranderen.
OPMERKING: Sommige op de PC-USB aangesloten computers ondersteunen USB-audioklasse 2.0 en 24/192 audioweergave Niet. Zo nodig kan de PC-USB voor USB-audioklasse 1.0 worden geconfigureerd. Raadpleeg het besturingsystem van uw computer voor nadere informatie.
- NETWORK: Toont de networkverbinderingsstatus en wordt gebruikt om de netwerkinstellingen te bekijken/configuureren. Als de netwerkconfiguration goed is ingesteld en de verbindingen goed zichint de melding
"Connected". Druk op de ENTER-knop om de netwerkinstellingen te bekijken of aan te passen.
De RA-1592 ondersteunt zowel het toewijzen van IP-adressen via DHCP als het gebruik van vaste (STATIC) IP-adressen. Selecteer de gewenste methode voor het toewijzen van IP-adressen en druk op ENTER.
Als u DHCP hebt geseleeteerd, kut u het IP-adres verversen door op ENTER te drukken of de IP-adresinformatie bekijken door op MENU te drukken. Druk op de knop MENU om de IP-adresinstellenen te doorlopen. Als het IP-adres vernieuwd worden, worden het network getest en verschijnt een statusmelding over de verbinding.
Als u de optie STATIC kiest voor het IP-adres, moet u zich alle instellenen voor het netwerk configureren, waaronder IP-adres, Subnet Mask, Gateway en DNS Server. Pas de waarden aan met de pijtjes omhoog/omlaag/ maar links/naar rechts of de knappen +/- en druk op ENTER om�de volgende waarde te gaan. Druk, nadat de juiste IP-informatie is ingesteld, op MENU om�de volgende instelling te gaan. Na het invoeren van de informatie voor het staatische IP-adres, worden het netwerk getest en verschijnt een statusmelding over de verbinding.
OPMERKING: Neem voor meer informatie over de netwerkverbinding contact op met uw officièle Rotel-verkoper.
OPMERKING: De RA-1592 kan ook zonder netwerkverbinding werken.
- MAIN: Hiermee worden aangegeven welke softwareversie momenteel in de RA-1592 is geladen. Software-updates können worden uitgevoerd als de RA-1592 op de juiste wijze met internet is verbonden.
- Druk op ENTER om te controlleren of er een neue softwareversie beschikbaar is.
- Als er indideraad een neue softwareversie beschikbaar is, druk dan op de knop + op het Voorpaneel of het pijlje omhoog/naar rechts op de afstandsbediening om YES te selecteren. Druk verzolgens op de ENTER-knop om het software-updateproces te starten.
- De neue software worden van internet gedownload. De RA-1592 schakelt zichzelf UIT en weer in als de software-update voltooid is.
OPMERKING: Schakel de RA-1592 nicht uitijdens het updateen van de software.
OPMERKING: Wij adviseren u na het uitvoeren van de software-update de fabrieksinstellungen te herstellen.
- PC-USB: Hier worden de actueel geladen softwareversie voor de PC-USB-processor getoond.
- SIGNAL SENSE: Controller of er een digitaal audiosignal aanwezig is op de ingang die is ingesteld als Signal Sense-ingang. Als deze ingang als acheive luisterbron geselecteerd is, monitor de RA-1592 de digitale gevevensstroom op audiosignalen. Als er 10 minutes lang geen audiosignal worden waargenomen, schakelt de RA-1592 overaar de stand Signal Sense Standby. Als de RA-1592 in de stand Signal Sense Standby staat en er wel werk een audiosignal worden herkend op de Signal Sense-ingang, schakelt de versterker automatisch waar in. U kunt
deze functie uitschakelen door de optie DISABLE te selecteren. Dit is de standard fabrieksinstelling.
OPMERKING: Om de functie Signal Sense te kennen gebruiken, moet de RA-1592 actief de geconfigureerde Signal Sense-bron afluisteren. Als er een andere bron dan de geconfigureerde Signal Sense-bron worden geselecteerd, zich in de automatische in-/uitschakelfuncties nicht actief. Bijvoorbeeld: als de Signal Sense-bron is ingesteld op COAX 1 en het apparaat OPT 2 aflustert, worden de Signal Sense-functions nicht geactiveerd.
OPMERKING: Als de RA-1592 via de afstandsbediening maar stand-by worden geschakeld, werkt de Signal Sense-functie pas waar als de versterker heeft gemerkt dat er ten minste 10 minutes lang geen geluidssignaal is ontvangen. Hiermee worden voorkommen dat de versterker ommiddelijk waar worden ingeschakeld als er nog een geluidssignaal worden afgespeeld.
OPMERKING: Als het signalaal SENSE functie is geactiveerd, de RA-1592 za extra stroom verbruikt in de stand Signal Sense Standby staat.
- FACTORY DEFAULT: Hiermee worden de originele fabrieksinstellenen van het apparaat hersteld. Druk op de knop + op het Voorpaneel of op de knop met het pijlje waar rechts op de afstandsbediening om
(JA) te selecteren en druk verwolgens op de knop 'ENTER' op het Voorpaneel of op de afstandsbediening.
OPMERKING: Alle erder geconfigureerde opties worden gewist en de standard fabrieksinstellungen worden hersteld.
Problemen oplossen
De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellen. Mocht u tegen problemen aanlopen, bepaal dan waar het probleem zich voordoet, controllerer de instellenen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen UIT. Als de RA-1592 geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:
De AAN/UIT-indicator rond de AAN/UIT-knop en de basiselementen in het display要去en branden als de stekker van de RA-1592 in het stopcontact is gestoken en de AAN/UIT-knop is ingedrukt. Als aan们都 voorwaarden voldaan is en deze elementen toch Niet branden, controlleren dan met een ander elektrisch apparatus, zoals een lamp, of het stopcontact goed werk. Het kan bijvoorbeeld zich dat het stopcontact met een schakelaar geregeld worden en dat deze schakelaar uitgeschakeld is.
De zekering verrangen
Als een ander apparaat wel op het stopcontact werkkt, maar de AAN/UIT-indicator nog steeds Niet verlicht worden als de stekker van de RA-1592 in het stopcontact worden gestoken, is het möglichk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te lately verrangen.
Geen geluid
Controller of de signaalbron goed werkt. Controller of de kabels van de signaalbron aan de ingangen op de RA-1592 goed zich aangesloten. Controller of de luidsprekerkabels goed zich aangesloten op de RA-1592 en of er geen breuk is in de luidsprekerkabels.
Kan geen aansluiting maken via Bluetooth
Als u geen verbinding kunt maken:tussen uw Bluetooth-apparaat en de RA- 1592, wis dan de informatie van de vorige aansluiting uit het geheugen van uw Bluetooth-apparaat.Probeer nu opnieuw verbinding te maken.
Afspeelbaar geluidsformaat
USB Apple (iPhone, iPod, iPad)
| Formaat Opmerkungen | |
| Alle ondersteunde bestanden die op een Apple-apparaat worden geladen. Telefon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt möglichnestoor apps die ontworpen zich om formaten af te spelennen oorspronkelijk Niet worden ondersteund door het verzendende apparaat. | Alle ondersteunde bestanden die op een Apple-apparaat worden geladen. Telefon kan resamplen, afhankelijk van het opgeslagen formaat. Geldt möglichnestoor apps die ontworpen zich om formaten af te spelennen oorspronkelijk Niet worden ondersteund door het verzendende apparaat. |
APTX Bluetooth
| Fürmaat Opmerklogen | |
| Alle formaten die ondersteund worden door het verzendende apparaat. | Geldt möglichnest voor apps die ontworpen zijn om formaten af te spelten die oorspronkelijk Niet worden ondersteund door het verzendende apparaat. |
Pc-USB
| Formaat Opmerkingen | |
| Formaat bepaald door de door u gekrukke mediaspeler-/ serversoftware. | Elk formaat dat worden ondersteund door de pc-software PCM Audio: 44.1k, 48k, 88.2k, 96k, 176.4k, 192k, 384k (16-bits, 24-bits en 32 bits) DSD64 en DSD128 |
Coax/Optisch
| Format Opmerkingen | |
| SPDIF LPCM | 44.1k, 48k, 88.2k, 96k, 176.4k, 192k 16-bits, 24-bits |
Specificities
Continuuitgangsvermogen 200 watt/kanaal
(20 - 20k Hz, < 0,03%, 8 ohm)
<0.03%
Intermodulatievervorming <0,03%
(60 Hz:7k Hz, 4:1)
Frequenlieberei
Phono-ingang 20 Hz - 20k Hz, ± 0,5 dB
Ingangen voor lijnspanning 10 Hz - 100k Hz, ± 0,5 dB
Dempingsfactor (20 Hz - 20 kHz, 8 ohm)
600
Gevoeligheid / impedanfe ingang
Phono-ingang (MM) 5,2 mV / 47k ohm
Ingangen voor lijnspanning (RCA) 340 mV / 100k ohm
Ingangen voor lijnspanning (gebalanceerd) 540 mV / 100k ohm
Overbelasting ingangen
Phono-ingang (MM) 52 mV
Ingangen voor lijnspanning (RCA) 3,5 V
Ingangen voor lijnspanning (gebalanceerd) 5,5 V
Voorversterkeruitgang/-impedantie 1,9 V/100 ohm
Signal-ruisverholding (IHF "A" gewogen)
Phono-ingang (MM) 80 dB
Ingangen voor lijnspanning 103 dB
Digital geodesic
Frequeniebereik 10 Hz - 90k Hz (± 2 dB, max)
Signaal-ruisverhouding (IHF'A'gewogen)
102dB
Gevoeligheid / impedantie ingang
0 dBf / 75 ohm
Voarversterkeruitgang/impedamie
1,4V{bj-20dB}
Coaxiale/optische digitale signalen
SPDIFLPCM
tot 192 kHz 24-bits
USB-audioklasse 1.0 (tot 24/96)
USB-audioklase 2.0 (tot 32/384)
Vereist het installereren van een
driver
Ondersteuning DSD en DOP
Elektrische aansluiting
VS:
120V,60Hz
EG:
230V,50Hz
Inergieverbruik
500 watt
Stroomverbruik standby
<0.5 watt
TU (4 ohm, 1/8 vermogen)
1239 BTU/u
Amfengen (B× H× D)
431× 144× 425mm
17^ × 5, 7/3^ × 16^
3U(132,6 mm, 5/4")
Hoogte voorpaneel
16,8 kg
Gewicht (netto)
Alle specificoties zich correct bij het ter perse goan.
Rotel behoudt zich hetrecht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.
Rotel en het Rotel Hi-Fi-Logo zijn gedeponeerde handelsmerken van The Rotel Co, Ltd., Tokio, Japan.
"Made for iPod" en "Made for iPhone" betekent dat een elektronisch accessoire specifiek is ontworpen voor aansluiting op respectievelijk een iPod of een iPhone en dat door de ontwikkelaar is verklaard dat aan de prestatienormen van Apple worden voldaan. Apple is Niet verantwoordelijk voor de werkung van een dergelijk apparaat noch voor het al dan nicht voldoen ervan aan de veiligheidsnormen en wet- en regelgeving. Let op: als dit accesaire in combinatie met een iPod of iPhone worden gebruikt, kan dit van invloed�in op de draadloze prestaties.
iPhone, iPod, iPod classic, iPod nano en iPod touch+zijn handelsmerken van Apple Inc. en geregisteerd in de Verenigde Staten en andere landen.
Made for
