BRUKSANVISNING RA1592 ROTEL

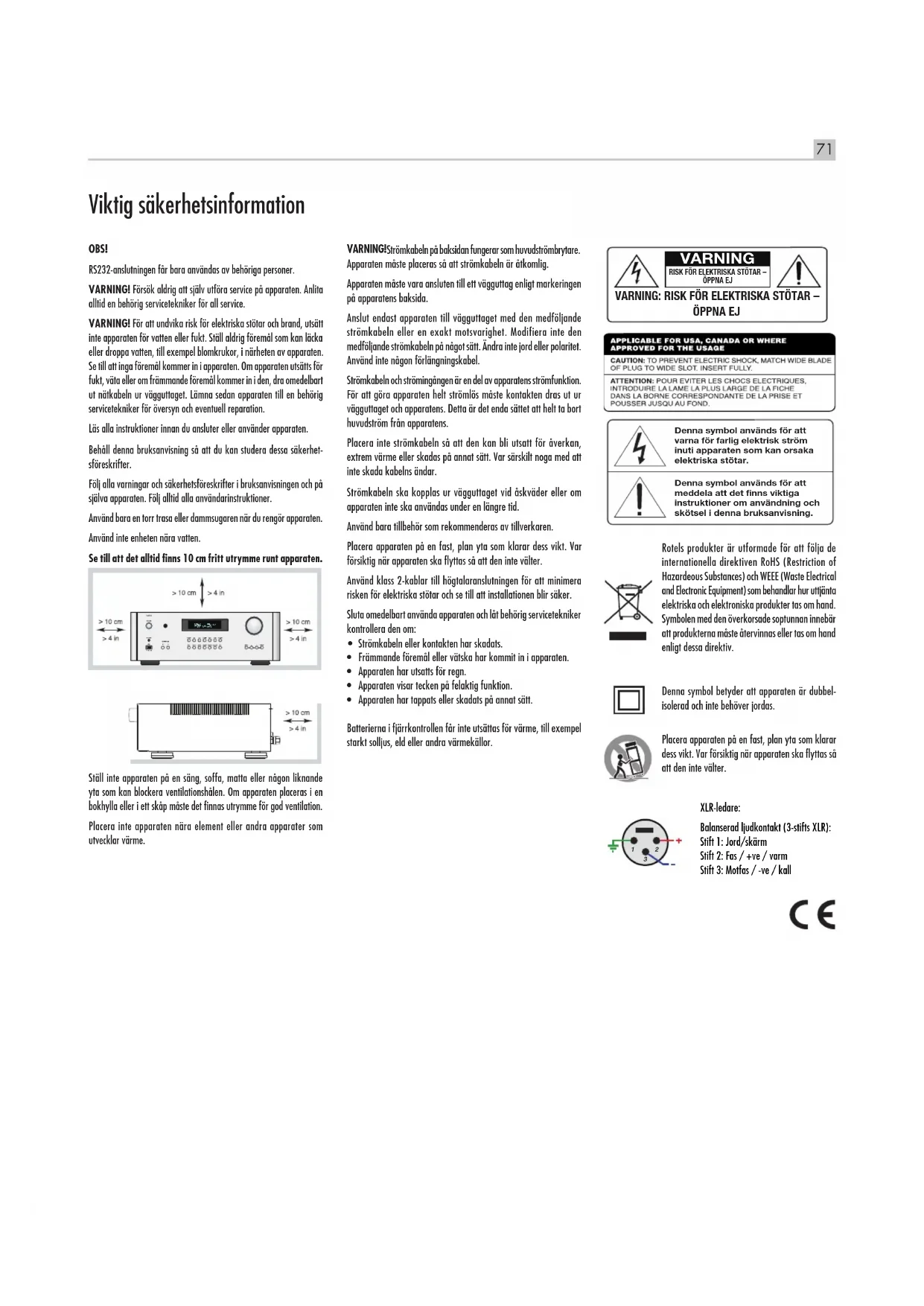

• Främmande föremål eller vätska har kommit in i apparaten.

• Apparaten har utsatts för regn.

• Apparaten visar tecken på felaktig funktion.

• Apparaten har tappats eller skadats på annat sätt. Batterierna i fjärrkontrollen får inte utsättas för värme, till exempel starkt solljus, eld eller andra värmekällor. A B Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter.

• XLR‑ledare: Balanserad ljudkontakt (3‑stifts XLR): Stift 1: Jord/skärm Stift 2: Fas / +ve / varm Stift 3: Motfas / ‑ve / kall72 RA‑1592 Integrerad stereoförstärkare Om Rotel Vår historia började för mer än 50 år sedan. Under alla år sedan dess har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du! Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audioler och musikälskare, vilken budget de än har. Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och nslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker. Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna får så liten inverkan som möjligt på sophantering och vattenmiljö. På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda speciellt blyfritt ROHS-lödtenn och blyfria komponenter. Våra ingenjörer eftersträvar ständigt att förbättra effektiviteten utan att kompromissa med kvaliteten. I standby-läge drar Rotel-produkter minimalt med ström för att leva upp till globala krav på strömförbrukning. Rotels fabriker drar sitt strå till stacken genom ständiga förbättringar av monteringsmetoder vilket ger en renare och grönare tillverkningsprocess. Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje. Ett par ord om watt Förstärkarens effekt speciceras till 200 watt per kanal, när båda kanalerna drivs samtidigt med full kraft. Rotel har valt att specicera effekten på detta sätt eftersom vi anser att det ger den mest korrekta bilden av en förstärkares kapacitet. När du jämför specikationer med andra produkter bör du tänka på att effekt ofta speciceras på andra sätt, vilket innebär att du kanske jämför äpplen och päron. Effekten kan till exempel anges när bara en enda kanal drivs, vilket ger ett högre värde. En högtalares impedans anger det elektriska motstånd som den har när den ansluts till en förstärkare, oftast 8 eller 4 ohm. Ju lägre impedansen är desto mer kraft behöver högtalaren. En högtalare med 4 ohms impedans behöver i själva verket dubbelt så mycket kraft som en med 8 ohm. Rotels förstärkare är dock konstruerade så att de fungerar med vilken impedans som helst mellan 8 och 4 ohm, och med alla kanaler drivna på full effekt. Eftersom Rotels konstruktion är optimerad för att alla kanaler ska drivas samtidigt kan Rotel ange den sanna effekten för båda kanaler. Innehåll Figur 1: Kontroller och anslutningar 3 Figur 2: RR-AX150 fjärrkontroll 4 Figur 3: Anslutningar för högtalare och analoga ingångar 5 Figur 4: Anslutningar för digitala ingångar och 12-volts styrsignaler 6 Figur 5: Balanserade anslutningar (XLR) 7 Figur 6: USB-port på fronten 7 Viktigt 8 Viktig säkerhetsinformation p. 71
• Om Rotel p. 72
• Ett par ord om watt p. 72
• Introduktion p. 73
• Att tänka på 73 Placering 73 Kablar 73 Fjärrkontroll RR-AX150 p. 73
• Ändra fjärrkontrollens kod 73 Fjärrkontrollens batterier 73 Ström och strömfunktioner Strömingång p. 74

Strömbrytare och strömindikator

Anslutningar för insignaler -up

och Jord (GND) 74 Ljudingångar

Balanserade ingångar (XLR)

Anslutningar för utsignaler ...........................................74 MONO SUB-utgång

Förförstärkareutgång

Val av högtalare 75 Val av högtalarkabel 75 Polaritet och fas 75 Anslutning av högtalare

C 75 Förbikoppling av tonkontroller 9C 76 Bas och diskant 9C 76 Ingångsväljare

• Skyddskretsar p. 77
• Inställningar p. 77
• Felsökning p. 79
• Strömindikatorn (POWER) lyser inte 79 Säkring 79 Inget ljud hörs 79 Kan inte ansluta via Bluetooth 79 Kompatibla ljudformat 79 Specifikationer Svenska Introduktion Tack för att du har köpt den integrerade stereoförstärkaren Rotel RA-1592. I en musikanläggning av hög kvalitet kommer den att ge dig många års musikalisk njutning. RA-1592 är en förstärkare med många funktioner och höga prestanda. Den har utformats och optimerats för att kunna återge musikens hela dynamiska omfång och alla små nyanser. RA-1592 har en kraftfull strömförsörjning med en ringkärnetransformator som utvecklats av Rotel, samt specialutvecklade slit-foil-kondensatorer. Strömförsörjningen har låg impedans och stora kraftresurser, vilket innebär att RA-1592 kan återge även krävande ljudsignaler med lätthet. Att utforma en förstärkare med en sådan konstruktion är kostsamt, men innebär att musiken låter bättre. Kretskorten är försedda med SCT-teknik (Symmetrical Circuit Traces) som garanterar att musikens timing bibehålls och återskapas på ett korrekt sätt. Alla viktiga signalvägar i RA-1592 har kretsar som har metalllmsresistorer och polystyren- eller polypropylen-kondensatorer. Hela konstruktionen är noggrant utformad för att återge musiken på ett så naturtroget sätt som möjligt. Förstärkarens viktigaste funktioner är enkla och lättbegripliga. Om du är van vid stereoanläggningar så bör du inte ha några problem med att börja använda RA-1592. Koppla bara in resten av anläggningen, så kan du börja njuta av musiken. Att tänka på VARNING: För att undvika att skada din anläggning bör du stänga av ALLA komponenter innan du kopplar in högtalare eller andra komponenter. Sätt inte på komponenterna förrän du är säker på att alla anslutningar är gjorda på ett korrekt och säkert sätt. Var extra noga med högtalarkablarna. Det får inte nnas några lösa kabeltrådar som kan komma i kontakt med andra kablar eller förstärkarens hölje. Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder RA-1592 i din anläggning, samt information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter. Spara kartongen och allt packmaterial till RA-1592 så att du kan använda detta vid ett senare tillfälle. Att skicka eller ytta förstärkaren i en annan förpackning kan skada den allvarligt.Fyll i och skicka in registreringsbeviset som följer med RA-1592. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice. Placering Precis som alla elektriska komponenter som hanterar lågnivåsignaler påverkas RA-1592 av sin omgivning. Undvik att ställa förstärkaren ovanpå andra komponenter. Dra inte heller signalkablar i närheten av nätkablar, eftersom sådana kan påverka ljudsignalen och orsaka störningar. RA-1592 alstrar värme vid normal användning. Kylflänsarna och ventilationshålen är utformade för att leda bort värme. Täck inte över ventilationshålen. Se till att det nns 10 cm fritt utrymme runt om förstärkaren och att det nns god ventilation, så att den inte överhettas.Tänk på förstärkarens vikt när du väljer placering. Se till att apparatens vikt kan bäras av hyllan eller bänken den ställs på. Vi rekommenderar att du placerar RA-1592 i en möbel som är utformad för stereokomponenter. Sådana möbler är byggda för att minimera eller eliminera vibrationer som kan påverka ljudkvaliteten. Kontakta din Rotel-återförsäljare om du vill ha hjälp med installationen och med att välja hi-möbel. Till RA-1592 ingår fjärrkontrollen RR-AX150 och förstärkaren måste placeras så att infraröda signaler från fjärrkontrollen kan nå sensorn på fronten. Kablar Se till att nätkablar, högtalarkablar, digitalkablar och vanliga signalkablar inte ligger i närheten av varandra. Det minimerar risken för att signalkablarna påverkas av störningar eller förvrängningar från andra kablar. Om du använder avskärmade kablar av hög kvalitet så förhindrar du att ljudkvaliteten störs från andra kablar. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare. Fjärrkontroll RR‑AX150 Vissa funktioner kan skötas med antingen kontrollerna på fronten eller på fjärrkontrollen RR-AX150. I bruksanvisningen anger ett nummer i en ruta att funktionen nns på förstärkaren och en bokstav i en cirkel att den nns på fjärrkontrollen. Ändra fjärrkontrollens kod Från början är RA-1592 och fjärrkontrollen inställd på att använda fjärrkontrollkod 1. Om du upptäcker att fjärrkontrollen påverkar andra Rotel-förstärkare kan du ändra till kod 2. Gör så här: p. 8073

1. Tryck på Tuner J och 2 L samtidigt på fjärrkontrollen för att ändra

till ljudkod 2. 2. Peka fjärrkontrollen mot förstärkaren och håll inne 2 L i 8 sekunder. Förstärkaren visar ”Audio Custom Code 1 -> 2”. 3. Upprepa stegen ovan och tryck på 1 i stället för 2 om du vill ändra tillbaka till kod 1. OBS! Fjärrkontrollen kan styra vissa grundläggande funktioner på CD‑spelare och radioapparater från Rotel. Fjärrkontrollens knappar HILN styr CD‑ och radiofunktioner i din anläggning. Se till att både fjärrkontrollen och radioapparaten eller CD‑spelaren använder samma fjärrkontrollskoder. Fjärrkontrollens batterier Två AA-batterier (ingår) måste installeras innan fjärrkontrollen kan användas. Ta bort locket på baksidan av RR-AX150. Lägg i batterierna enligt märkningen under luckan. Kontrollera att fjärrkontrollen fungerar och sätt sedan tillbaka locket. När batterierna håller på att ta slut styr inte fjärrkontrollen RA-1592 som den ska. Byt ut batterierna så fungerar allting igen.74 RA‑1592 Integrerad stereoförstärkare Ström och strömfunktioner Strömingång

Din RA-1592 är fabriksinställd för spänningen som gäller i det land där du köpte den (Europa 230 V/50 Hz och USA 120 V/60 Hz). Fabriksinställningen nns utmärkt med en dekal på apparatens baksida. Koppla in strömkabeln i nätbrunnen på förstärkarens baksida. OBS! Om du yttar din RA‑1592 till ett annat land går det att kongurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar RA‑1592 så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel‑återförsäljare för mer information. OBS! Vissa produkter är avsedda för era olika länder och säljs därför med er än en nätkabel. Använd endast den som passar vägguttagen i ditt land. På grund av RA-1592:s relativt höga effekt kan den dra mycket ström. Den bör därför anslutas direkt till ett vägguttag. Använd inte någon förlängningskabel. Du kan använda en kraftig grendosa, men bara under förutsättning att den klarar att lämna den ström som förstärkaren (och övriga komponenter) behöver.Om du kommer att vara bortrest en längre tid är det en lämplig försiktighetsåtgärd att dra ut strömkabeln till förstärkaren (och övriga stereokomponenter) ur vägguttaget. Strömbrytare och strömindikator

Tryck på strömbrytaren (POWER) på fronten för att slå på RA-1592. Ringen runt knappen och MUTE-lysdioden börjar då lysa vilket anger att förstärkaren är påslagen. Tryck på strömbrytaren en gång till för att stänga av förstärkaren. När strömbrytaren på fronten är i läge ON kan förstärkaren växla mellan normalt läge och standby-läge med hjälp av POWER-knappen på fjärrkontrollen. I standby-läge är strömbrytarens lysdiod fortfarande tänd, men displayen är släckt. OBS! Om du tycker att ljuset från strömbrytaren är för starkt kan du täcka över det med den självhäftande ringen. 12‑volts styrsignaler

En del ljudkomponenter kan stängas av och sättas på automatiskt om de tar emot en 12-volts ”trigger-signal”. 12V TRIG OUT-utgången på RA-1592 lämnar en sådan signal. Kompatibla komponenter ansluts till förstärkaren med en vanlig 3,5-millimeters minijack-kabel. När RA-1592 försätts i standby-läge avbryts styrsignalen och de anslutna komponenterna stängs också av. OBS! Om du använder andra enheter i serien som har Rotel Link bör du använda den anslutningen för att sätta på och stänga av dem. Anslut inte både Rotel Link och 12‑volts styrsignaler. Styrsignalernas av/på‑ funktion kommer att förhindra Rotel Link‑funktionerna. Anslutningar för insignaler -up Se gur 3, 4 och 5 OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till att anläggningen är avstängd när du gör alla anslutningar. Skivspelare

och Jord (GND) Se gur 3Koppla in signalkabeln från skivspelaren till höger respektive vänster PHONO-ingång. Om skivspelaren har en jordkabel så fäster du denna i jordkontakten (GND) till vänster. Det förhindrar att ljudsignalen påverkas av brummande oljud och störningar. Ljudingångar

Se gur 3CD-, TUNER- och AUX-ingångarna är analoga linjeingångar. De används för att koppla in komponenter som CD-spelare och andra signalkällor som lämnar analoga ljudsignaler. Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas till motsvarande utgångar på signalkällorna. Kontakterna för vänster kanal är vita och höger kanal är röda. Du bör använda signalkablar av hög kvalitet när du ansluter signalkällor till förstärkaren. Om du har några frågor om vilka kablar du bör använda är du välkommen att kontakta din Rotel-återförsäljare. Balanserade ingångar (XLR)

Se gur 5Ett par balanserade XLR-ingångar tar emot analoga ljudsignaler från CD-spelare, Blu-ray-spelare och andra signalkällor som har XLR-utgångar. OBS! Välj antingen obalanserade eller balanserade utgångar på signalkällan som ansluts till RA‑1592. Koppla inte in både RCA‑ och XLR‑utgångarna på en och samma enhet till RA‑1592. Digitala ingångar

Se gur 4Det nns tre uppsättningar digitalingångar, märkta COAXIAL 1, 2, 3 samt OPTICAL 1, 2, 3. Anslut någon av dessa till en koaxial eller optisk utgång på signalkällan. De digitala signalerna avkodas och spelas sedan upp av förstärkaren. RA-1592 kan avkoda PCM-signaler med upp till 24 bit/ 192kHz-upplösning. Anslutningar för utsignaler MONO SUB‑utgång

Det nns två kontakter för mono-signaler till subwoofer. Dessa monosignaler är hopslagna av både höger och vänster signal. De är parallella så att det går att ansluta 2 subwoofrar till RA-1592 samtidigt. Förförstärkareutgång

RA-1592 har en uppsättning Förförstärkare utgång som är märkta PRE OUT och som överför signalen från den signalkälla som spelas. Denna utgång används oftast för att överföra en signal till en annan integrerad förstärkare eller ett slutsteg som driver ett annat par högtalare. OBS! Ändringar som görs med volym‑, balans‑ och tonkontrollerna påverkar signalen som lämnas i PRE OUT‑utgång.75 Svenska Högtalarutgångar

Se gur 3RA-1592 har två uppsättningar högtalarutgångar, märkta ”SPEAKER A” och ”SPEAKER B”. Vilka utgångar som används bestäms av omkopplaren på fronten eller knapparna K på fjärrkontrollen. Val av högtalare Om bara ett par högtalare används kan de ha en så låg impedans som 4 ohm. Om två par används samtidigt (både A och B) måste alla högtalare ha en impedans på 8 ohm eller högre. Högtalarimpedanser är inte så exakta, och i praktiken klarar RA-1592 de esta högtalare. Om du har några frågor är du välkommen att kontakta din Rotel-återförsäljare. Val av högtalarkabel Använd en skärmad, tvåledad högtalarkabel för att ansluta dina högtalare till RA-1592. Högtalarkabelns storlek och kvalitet påverkar anläggningens ljudkvalitet. En standardkabel kan fungera, men kan också minska utsignalens styrka och dämpa basåtergivningen, särskilt i anläggningar med långa kablar. Rent allmänt fungerar grövre kablar bäst. För bäst resultat bör du skaffa högtalarkablar av hög kvalitet. Din Rotel-återförsäljare kan hjälpa dig att välja rätt kablar till din anläggning. Polaritet och fas När du ansluter högtalarkablarna måste du se till att polariteten blir rätt. Plus- och minusledarna måste sitta på rätt ställe på förstärkaren och på högtalarna. Om polariteten i någon anslutning av misstag blir omvänd, minskas basåtergivningen och stereoperspektivet försämras. Alla kablar är märkta så att du kan se vilken ledare som är vilken – det kan till exempel nnas en färgmarkering eller en fasad kant på den ena ledaren, eller så kan kabeln vara genomskinlig och ha olika färger på själva ledarna (koppar och silver). Var konsekvent när du ansluter kablarna och använd alltid samma markering för polaritet på högtalarna och på förstärkaren. Anslutning av högtalare

Stäng av alla komponenter i anläggningen innan du ansluter högtalarna. RA-1592 har två färgkodade uppsättningar terminaler. De två uppsättningarna för varje kanal gör det enklare att använda bi-wiring till högtalarna. Högtalarterminalerna klarar avskalad kabel samt banan- eller spadkontakter (utom i EU, där banankontakter inte är tillåtna). Dra kablarna från förstärkaren till högtalarna. Se till att varje kabel är tillräckligt lång för att du ska kunna ytta komponenterna och komma åt anslutningarna på baksidan. Om du använder banankontakter fäster du dem på kablarna och trycker sedan in dem i terminalskruvarna, som ska vara inskruvade helt och hållet (medsols). Om du använder spadkontakter fäster du dem på ledarna. Om du använder avskalad kabel direkt i högtalarterminalerna så separerar du ledarna och skalar av isoleringen. Var noga med att du inte skalar av själva koppartrådarna. Skruva sedan upp terminalhylsan (motsols) och anslut spadkontakten runt terminalen eller trä den avskalade kabeln genom terminalen. Skruva sedan fast terminalhylsan ordentligt (medsols).OBS! Se till att det inte nns några lösa kabeltrådar som kan komma i kontakt med intilliggande kablar. Hörlursuttag

Med hjälp av hörlursuttaget kan du lyssna på musik när som helst utan att störa någon. Uttaget är anpassat för hörlurar med 3,5-millimeters minijack-kontakt. När du kopplar in hörlurarna stängs inte signalen till högtalarna av. Använd i stället högtalarväljaren (SPEAKERS) på fronten eller knapparna på fjärrkontrollen för att stänga av signalen till högtalarna. OBS! På grund av att högtalare och hörlurar kan ha varierande känslighet bör du alltid sänka volymen innan du kopplar in eller ur hörlurarna. IR‑sensor

Den infraröda sensorn tar emot signaler från fjärrkontrollen. Täck inte för IR-sensorn. Display

Teckenfönstret på fronten visar vilken signalkälla som är vald samt volym- och toninställningar. Displayen ger åtkomst till alternativen för förstärkaren installation och konguration meny. USB‑port

Se gur 6USB-porten på fronten används för att ansluta en iPone, iPad eller iPod. Om du vill lyssna på en av anordningen kopplar du helt enkelt in den i USB-porten och väljer USB som signalkälla. Enheten förblir aktiv så att du kan styra musiken på den. APTX Bluetooth‑anslutning

Bluetooth-antennen på baksidan av RA-1592 gör att du kan streama musik via Bluetooth från bärbara enheter (till exempel mobiltelefoner, tabletter, datorer) trådlöst direkt till förstärkaren. Leta efter ”Rotel Bluetooth” i den bärbara enhetens menyer och anslut sedan. Sammankopplingen sker oftast automatiskt men om du måste ange ett lösenord anger du ”0000”. RA-1592 stöder både vanlig Bluetooth och Bluetooth aptX-ljudströmning. Ljudkontroller Volymkontroll

Vrid volymkontrollen medsols för att höja volymen och motsols för att sänka den. Du kan också använda volymknapparna (+ och – ) på fjärrkontrollen. Tryck på MUTE-knappen E för att dämpa ljudet helt. Balans

Balanskontrollen justerar balansen mellan höger och vänster högtalare. Standardläget är mittenläget ”0”. Ändra balansen från fronten genom att trycka på MENU-knappen tills BALANCE SETTING visas i displayen. Tryck sedan på plus- och minus-knapparna på fronten för att ändra värdet från vänster (LEFT) till höger (RIGHT).76 RA‑1592 Integrerad stereoförstärkare OBS! Denna Inställning sparas permanent även om du stänger av RA‑1592. Om du vill göra tillfälliga inställningar som inte sparas när du stänger av RA-1592 använder du BAL-knappen C på fjärrkontrollen för att komma till BALANCE SETTING-menyn och trycker sedan på pilknapparna G för att ändra värdet. Tryck på BAL-knappen C en gång till för att lämna menyn. Förbikoppling av tonkontroller 9C Tonkontrollerna som justerar bas- och diskantnivån är förbikopplade som standard för att garantera att ljudet är så rent som möjligt. Displayen visar ”TONE BYPASS”. Du kan aktivera tonkontrollerna genom att trycka på MENU-knappen tills du kommer till BYPASS-läget och väljer sedan med plus- och minus-knapparna. OBS! Denna Inställning sparas permanent även om du stänger av RA‑1592. Om du vill ändra förbikoppling av tonkontrollerna tillfälligt trycker du på BYPASS-knappen C på fjärrkontrollen och växlar till Bypass-läget. Bas och diskant 9C Om du vill justera bas och diskant från fronten trycker du på MENU-knappen 9 för att bläddra fram till BASS- eller TREBLE-menyerna. Trycker du på ENTER-knappen för att växla mellan alternativen, därefter använder du plus- och minus-knapparna för att justera värdet. Bas- och diskantvärdena kan justeras från –10 till +10. OBS! Inställningarna sparas permanent även om du stänger av RA‑1592. Om du vill ändra tonkontrollerna tillfälligt trycker du på BASS- och TREBLE-knapparna C på fjärrkontrollen och ändrar sedan värdet med pil-knapparna G. OBS! Bas och diskant förändringar är endast tillgängliga när Tone Bypass inaktiverat (läs mer i avsnittet om förbikoppling av tonkontroller). En korrekt inställd anläggning av hög kvalitet låter bäst med små eller inga justeringar av bas- och diskantnivån. Använd därför tonkontrollerna sparsamt. Var särskilt försiktig med att höja nivåerna kraftigt, eftersom det ökar effekten i bas- eller diskantregistret och leder till större påfrestningar för förstärkaren och högtalarna. OBS! Tonkontrollerna aktiveras inte automatiskt bara för att du ändrar värdena för bas‑ och diskant. Läs avsnittet ”Förbikoppling av tonkontroller” om du vill aktivera tonkontrollerna. Ingångsväljare

Använd knapparna på frontpanelen eller fjärrkontrollen för att välja den ljudkälla du vill lyssna på.Trycker du på knapparna på frontpanelen för att bläddra till Optical 1-3, Coaxial 1-3 och Aux, eller använda källknappen dedikerad på fjärrkontrollen. Displayens ljusstyrka Dämpa displayen

Om du vill ändra displayens ljusstyrka trycker du på MENU-knappen

på fronten och bläddrar fram till Display Settings. Därefter använder du plus- och minus-knapparna för att justera värdet. OBS! Inställningarna sparas permanent även om du stänger av RA‑1592. Ändra displayens ljusstyrka tillfälligt med DIM-knappen B på fjärrkontrollen. PC‑USB‑ingång q Anslut den medföljande USB-kabeln till denna ingång och till USB-porten på din dator. RA-1592 stöder både USB Audio Class 1.0 och USB Audio Class 2.0. Windows-datorer behöver inte installera någon drivrutin för USB Audio Class 1.0 och stöder avspelning av ljudler med samplingsfrekvenser upp till 96 kHz. Standardinställningen är USB Audio Class 1.0.För att kunna utnyttja USB Audio Class 2.0 som stöder avspelning av ljudler med samplingsfrekvenser upp till 192 kHz måste du installera Windows-drivrutinen som nns på CD-skivan som ingår. Du måste också ändra så att RA-1592 använder sig av USB Audio Class 2.0-avspelning genom att göra följande: • Tryck på MENU på fronten tills ”PC-USB AUDIO CLASS” visas i displayen. • Välj ”2.0” med minus-knappen och tryck sedan på ENTER. • Starta om RA-1592 och datorn för att vara säker på att båda enheterna är rätt inställda. Det är inte alla ljuduppspelningsprogram som stöder samplingshastigheten 192 kHz. Kontrollera att din ljuduppspelare stöder 192 kHz-ljud och att du har 192 kHz-ler så att samplingshastigheten återges korrekt. Det kan också hända att du måste kongurera datorns ljuddrivrutin för att lämna 192kHz-ljud, annars kanske datorn ”samplar ner” musiken till lägre upplösning. Läs mer i bruksanvisningen till din ljuduppspelare eller ditt operativsystem. OBS! OBS! USB Audio Class 2.0‑drivrutinen för PC‑datorer ligger på CD‑ROM‑skivan som ingår till RA‑1592. OBS! Mac‑datorer behöver ingen drivrutin för att stödja USB Audio Class 1.0 eller 2.0. OBS! När du har installerat drivrutinen måste du kanske välja ROTEL‑ drivrutinen i datorns inställningar för ljud/högtalare. OBS! RA‑1592 stöder både DSD och DOP i 1X‑ och 2X‑format. Läs mer i bruksanvisningen till din musikspelare för att se hur du spelar upp dessa format.77 Svenska I de esta fall aktiveras säkringskretsarna om något fel har uppstått. Detta kan till exempel vara en kortsluten högtalarkabel eller otillräcklig ventilation som orsakar överhettning. I mycket sällsynta fall kan säkringskretsarna även aktiveras av högtalare med extremt låg impedans.Om skyddskretsarna löser ut upprepade gånger och du inte kan hitta och åtgärda felet, kontaktar du din auktoriserade Rotel-återförsäljare så hjälper de dig med felsökningen. Inställningar Du öppnar inställningsmenyn från fronten genom att trycka på MENU-knappen på fronten eller MENU-knappen F på fjärrkontrollen. Tryck sedan på plus- och minus-knapparna på fronten eller på pil-knapparna G på fjärrkontrollen för att ändra värdet på valt alternativ. Stega genom undermenyerna med MENU-knappen på fronten eller MENU-knappen F på fjärrkontrollen.

• TONE Control-menyn: TONE BYPASS ON/OFF och BASS- och TREBLE kan ändras till valda nivåer. Tryck på ENTER-knappen på fronten eller fjärrkontrollen för att växla mellan olika inställningar. (Läs mer om tonkontroller i avsnitten Förbikoppling av tonkontroller och Bas och diskant.) OBS! Dessa inställningar lagras permanent och nns kvar även om förstärkaren stängs av.
• BALANCE-menyn: Ändrar Left/Right-balansen. (Läs mer i avsnittet Balans.) OBS! Denna Inställning lagras permanent och nns kvar även om förstärkaren stängs av.
• DIMMER-menyn: Minskar displayens ljusstyrka. OBS! Denna Inställning lagras permanent och nns kvar även om förstärkaren stängs av.
• ROTEL LINK RCD: Anger hur CD-spelaren är ansluten till förstärkaren: CD (analog-ingången), COAX1, COAX2 eller BAL-XLR. CD är standardvärde. • POWER ON MAX VOLUME: Här anger du vilken volyminställning förstärkaren ska ha när du sätter på den. 45 är standardvärde. OBS! POWER ON MAX VOLUME‑inställningen påverkar inte signalkällor som är kongurerade med fast insignal.
• POWER OPTION: Gör att RA-1592 kan styras från nätverkskontakten när den är ansluten i en installation. Strömförbrukningen är högre i Quick Power-läge. Om inte nätverkskontroll behövs väljer du Normal Power-läget. Normal är standardvärde.Giltiga inställningar: Normal, Quick. OBS! När POWER OPTION är kongurerad för att Quick, RA‑1592 kommer att förbruka ytterligare kraft i standby‑läge.
• AUTO POWER OFF: RA-1592 kan ställas in så att den stängs av automatiskt om den inte används under viss tid. Om inga ändringar görs under den valda ”Auto Power Off”-tiden så försätts RA-1592 automatiskt i standby-läge. Auto Power Off-timern nollställs om volymen, signalkällan eller avspelningen ändras. Standarinställningen är DISABLE (ej aktiverad). RS232 t RA-1592 kan styras via RS232 och integreras i automatiska ljudsystem. RS232-ingången är gjord för att ta emot en standardiserad DB-9-kontakt (hane). Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om anslutningar, programvara och styrkoder för datorstyrda system. Rotel Link

ROTEL LINK OUT-kontakten kan kopplas med hjälp av 3,5-mm minijack-kabeln som ingår till en produkt från Rotel med ROTEL LINK IN-anslutning inklusive en CD-spelare. ROTEL LINK IN-kontakten kan kopplas till Rotels nätverkskompatibla produkter som har motsvarande Rotel Link-utgång. Funktionen innebär att Rotel-produkterna kan kommunicera med varandra och styras från Rotel-appen (som kan laddas ner från iTunes® Store). OBS! Endast Rotel Link‑kabeln som ingår till RA‑1592 får användas. Dessa 3,5 mm‑kablar har VITA kontakter och får inte förväxlas med kabeln för 12‑volts styrsignaler som har SVARTA kontakter. EXT REM IN‑ingång

Denna 3,5-millimeters minijack-kontakt tar emot IR-kommandon från en infraröd mottagare. Funktionen kan vara praktisk om förstärkaren står i ett skåp eller på ett sådant sätt att IR-sensorn på fronten blockeras och inte kan nås av fjärkontrollens signaler. Kontakta din auktoriserade Rotel-återförsäljare om du vill ha mer information om IR-mottagare eller kablar och kontakter som passar denna ingång. Nätverksanslutning

RA-1592 kan anslutas till ett nätverk med hjälp av NETWORK-kontakten =. på baksidan. Nätverksanslutningen klarar både statiska adresser och DHCP IP-adresser. Läs mer i avsnittet om nätverksinställningar. NETWORK-anslutningen kan användas för att ladda ner nya versioner av programvaran. Den kan också användas för IP-kontroll i automatiska system. Kontakta din Rotel-handlare om du vill ha mer information om IP-anslutning. Skyddskretsar RA-1592 skyddas av säkrings- och värmekretsar mot extrem eller felaktig användning. Skyddskretsarna inte beroende av ljudsignalen och påverkar därför inte ljudkvaliteten. Säkringskretsarna känner i stället av temperaturen på utgångsenheterna och stänger av förstärkaren om den blir för hög. Troligtvis kommer du aldrig att se skyddskretsarna arbeta. Om något fel mot förmodan skulle uppstå slutar förstärkaren att spela och visar ”AMP PROTECTION” på fronten. Om detta händer stänger du av förstärkaren och låter den kylas av i ett par minuter. Försök sedan att lokalisera felet och rätta till det. När du sedan sätter på förstärkaren igen återställs skyddskretsarna och lysdioden på fronten bör slockna.78 RA‑1592 Integrerad stereoförstärkare Giltiga inställningar: DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS.

• FIXED GAIN: Anger en fast volymnivå för en viss ingång. Aktivera denna funktion genom att trycka på plus- och minus-knapparna och ställ in en fast volym för AUX 1, USB, PC-USB, Optical 1, Optical 2, Coax 1, Coax 2, eller Bluetooth. När funktionen är aktiverad ställs volymen in automatiskt på detta värde när signalkällan väljs. Giltiga inställningar: VARIABLE 1, FIXED 1-95, FIXED MAX.

• AUX1 VOL: Standardvärdet är VARIABLE (avstängd).

• USB VOL: Standardvärdet är VARIABLE (avstängd).

• PC-USB VOL: Standardvärdet är VARIABLE (avstängd).

• OPT1 VOL: Standardvärdet är VARIABLE (avstängd).

• OPT2 VOL: Standardvärdet är VARIABLE (avstängd).

• COAX1: Standardvärdet är VARIABLE (avstängd).

• COAX2: Standardvärdet är VARIABLE (avstängd).

• BLUETOOTH VOL: Standardvärdet är VARIABLE (avstängd). OBS! Volymratten på fronten och VOLUME +/–‑knapparna på fjärrkontrollen fungerar inte när volymen är fast. Funktionen stängs av genom att ställa in Fixed Volume‑värdet till ”Variable”.

• PC-USB AUDIO CLASS: Ändrar vilken PC-USB-klass som stöds för den anslutna enheten. OBS! Vissa datorer som ansluts till PC‑USB stöder inte Audio Class

2.0 och kan inte spela upp 24/192‑ljud. Om det behövs kan PC‑

USB kongureras för USB Audio Class 1.0 i stället. Läs mer om detta i beskrivningen av din dator.

• NETWORK: Visar nätverksanslutningens status och visar/kongurerar nätverksinställningarna. Om nätverket är korrekt inställt och anslutet visas ”Connected” i displayen. Tryck på ENTER-knappen för att visa eller ändra nätverksinställningarna. RA-1592 stöder både DHCP- och STATIC IP-adresser. Välj den metod du vill använda och tryck på ENTER. Om du väljer DHCP kan du uppdatera IP-adressen genom att trycka på ENTER eller visa IP-information genom att trycka på MENU. Tryck på MENU för att växla mellan IP-adressinställningarna. Om IP-adressen förnyas testas nätverket och anslutningens status visas. Om du väljer STATIC måste du göra alla nätverksinställningar, inklusive ”IP Address”, ”Subnet Mask”, ”Gateway” och ”DNS Server”. Använd pil- eller plus/minus-knapparna för att ändra värdena och tryck på ENTER för att hoppa till nästa värde. När rätt IP-information är kongurerad trycker du på MENU för att gå till nästa inställning. När du har angivit STATIC IP-information testas nätverket och anslutningens status visas. OBS! Kontakta din Rotel‑återförsäljare om du vill ha mer information om nätverksanslutning. OBS! RA‑1592 behöver inte vara ansluten till ett nätverk för att spela musik.

• MAIN: Visar vilken programvaruversion som är inläst i RA-1592. Programvaran kan uppdateras om RA-1592 är korrekt ansluten till internet.

• Tryck på ENTER för att kontrollera om det nns någon ny version av programvaran.

• Om det nns ny programvara trycker du på plus-knappen eller upp/ ned-knappen på fjärrkontrollen och väljer YES och sedan ENTER för att påbörja uppdateringen.

• Den nya programvaran laddas ner från internet. När uppdateringen är färdig stängs RA-1592 av och sätt sedan på igen. OBS! Stäng INTE av RA‑1592 under uppdateringen. OBS! När uppdateringen är färdig rekommenderar vi att du gör en fabriksåterställning.

• PC-USB: Visar vilken aktuell programvara PC-USB-processorn har.

• SIGNAL SENSE: Kontrollerar om det kommer någon signal till den ingång som är kongurerad för signalavkänning. När denna ingång är vald som aktiv lyssningskälla känner RA-1592 av den digitala dataströmmen för att avgöra om det kommer en ljudsignal. Om det inte kommer någon signal på 10 minuter så försätts förstärkaren i signalavkännings-standby. Om förstärkaren benner sig i standby-läget och det kommer en signal så slås den på automatiskt på igen. Välj DISABLE-alternativet (standard- inställningen) för att stänga av den här funktionen. OBS! För att kunna använda signalavkänningen måste RA‑1592 vara inställd på signalkällan som styrs av funktionen. Om en annan ingång väljs så fungerar inte det automatiska av/på‑läget. Om signalavkänningen till exempel är inställd för COAX 1‑ingången och förstärkaren tar emot signaler i OPT 2‑ingången så fungerar inte signalavkänningen. OBS! När RA‑1592 försätts i standby‑läge från fjärrkontrollen fungerar inte signalavkänningen förrän förstärkaren känner av att ljudet har upphört i mer än 10 minuter. Detta förhindrar att förstärkaren omedelbart slås på igen om det fortfarande kommer en musiksignal. OBS! När SIGNAL SENSE funktion är aktivera, RA‑1592 kommer att förbruka ytterligare kraft i signalavkännings‑standby.

• FACTORY DEFAULT: Här kan du återställa enheten till det tillstånd den ursprungligen hade när den lämnade fabriken. Tryck på plus-knappen på fronten eller höger-knappen på fjärrkontrollen för att välja YES- alternativet. Tryck sedan på ENTER-knappen på fronten eller ENT-knappen på fjärrkontrollen. OBS! Om du gör en fabriksåterställning försvinner alla inställningar du gjort.79 Svenska Felsökning De esta problem som uppstår i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina inställningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud ur RA-1592 så kommer här ett par förslag på vad du kan göra: Strömindikatorn (POWER) lyser inte Ringen runt strömbrytaren och vissa grundfunktioner i displayen ska alltid lysa när RA-1592 är ansluten till ett vägguttag och strömbrytaren är intryckt. Om den inte lyser kan du prova om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning. Säkring Om en annan elektrisk apparat fungerar när den ansluts till vägguttaget, men POWER-lysdioden inte tänds när RA-1592 ansluts och strömbrytaren trycks in, kan det bero på att förstärkarens inre säkring har löst ut. Om du misstänker att detta kan vara felet så kontaktar du din auktoriserade Rotel- återförsäljare och ber dem hjälpa dig att byta ut den. Inget ljud hörs Kontrollera signalkällan och försäkra dig om att den fungerar som den ska. Se till att kablarna från signalkällan till RA-1592 är anslutna på rätt sätt. Kontrollera också att högtalarkablarna är rätt anslutna. Kan inte ansluta via Bluetooth Om det inte går att para ihop din Bluetooth-enhet med RA-1592 raderar du minnet från den föregående anslutningen på din enhet. På enheten visas detta ofta som ”Forget this device”. Försök sedan göra anslutningen en gång till. Kompatibla ljudformat USB Apple (iPhone, iPod, iPad) Format Information Alla ler på Apple- enheten. Alla ler som stöds av Apple-enheten. Ljudformatet kan konverteras beroende på vilket format som spelas. Gäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan. APTX Bluetooth Format Information Alla format som stöds av signalkällan Gäller eventuellt inte appar som är gjorda för att spela format som inte ursprungligen stöder signalkällan. PC-USB Format Information Format avgörs av mediespelaren/server- programvaran Alla format som stöds av programvaran: PCM: 44,1; 48; 88,2; 96; 176,4; 192; 384 kHz (16, 24 och 32 bit) DSD64 och DSD128 Koaxial och optisk Format Information S/PDIF LPCM 44,1; 48; 88,2; 96; 176,4; 192 kHz (16 och 24 bit)80 RA‑1592 Integrerad stereoförstärkare Specikationer Kontinuerlig effekt 200 watt per kanal 20 –20k Hz, 0,03%, 8 ohm) Total harmonisk förvrängning (THD) < 0,03% (20–20k Hz, 8 ohm) Intermodulationsförvrängning < 0,03% (60 Hz :7k Hz, 4:1) Frekvensomfång Phono-ingång 20 Hz –20k Hz (+/– 0’5 dB) Linjeingång 10 Hz – 100k Hz (+/– 0’5 dB) Dämpfaktor (20–20 000 Hz, 8 ohm) 600 Ingångskänslighet/-impedans Phono-ingång 5’2 mV/47k ohm Linjeingång (RCA) 340 mV/100k ohm Linjeingång (XLR) 540 mV/100k ohm Ingångsöverbelastning Phono-ingång 52 mV Linjeingång (RCA) 3’5 V Linjeingång (XLR) 5’5 V Utsignal/impedans, förförstärkare 1’9 V/100 ohm Signal/brus-förhållande (IHF A) Phono-ingång 80 dB Linjeingång 103 dB Digitaldel Frekvensrespons 10 Hz – 90k Hz (+/– 2 dB, max) Signal/brus-förhållande (IHF A) 102 dB Ingångskänslighet/-impedans 0 dBfs/75 ohm Utsignal/impedans, förförstärkare 1’4 V (vid - 20 dB) Digitala signaler, Koaxial/optisk S/PDIF LPCM (upp till 24 bit/192 kHz) PC-USB USB Audio Class 1.0 (upp till 24/96) USB Audio Class 2.0 (upp till 32/384)*

• Kräver installerad drivrutin DSD och DoP som stöds Strömförsörjning Europa 230 volt, 50 Hz USA 120 volt, 60 Hz Strömförbrukning 500 watt Strömförbrukning, standby < 0,5 watt BTU (4 ohm 1/8 effekt) 1239 BTU/h Mått (B x H x D) 431 x 144 x 425 mm Fronthöjd 3U (132,6 mm) Vikt (netto) 16,8 kg Alla specifikationer är korrekta vid tryckningen. Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden. Rotel och Rotels Hi-Fi-logotyp är registrerade varumärken som tillhör The Rotel Co, Ltd., Tokyo, Japan. ”Made for iPod” och ”Made for iPhone” innebär att en produkt har utformats särskilt för att kunna anslutas till iPod eller iPhone, samtidigt som utvecklaren bekräftat att de uppfyller Apples prestandastandarder. Apple ansvarar ej för den här enhetens funktioner eller att den uppfyller gällande förordningar och säkerhetsbestämmelser. Observera att trådlösa prestanda kan påverkas om den här enheten används med en iPod eller iPhone. iPhone, iPod, iPod classic, iPod nano och iPod touch är varumärken som tillhör Apple Inc., och är registrerade i USA och andra länder.81
