MANUALE UTENTE RA1592 ROTEL

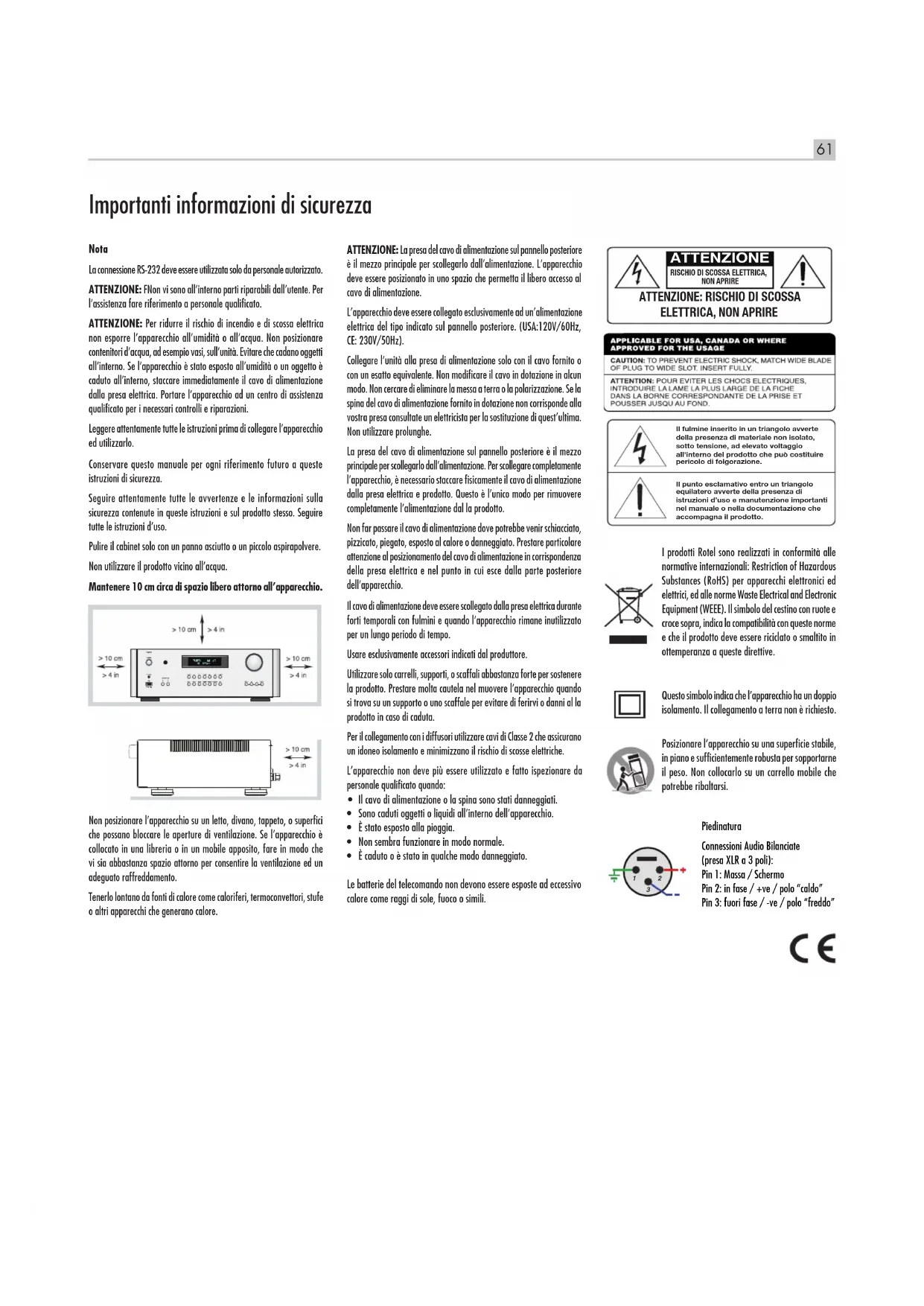

Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d’uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto. I prodotti Rotel sono realizzati in conformità alle normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con ruote e croce sopra, indica la compatibilità con queste norme e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Questo simbolo indica che l’apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto. Importanti informazioni di sicurezza ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall’alimentazione. L’apparecchio deve essere posizionato in uno spazio che permetta il libero accesso al cavo di alimentazione. L’apparecchio deve essere collegato esclusivamente ad un’alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE: 230V/50Hz). Collegare l’unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde alla vostra presa consultate un elettricista per la sostituzione di quest’ultima. Non utilizzare prolunghe. La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall’alimentazione. Per scollegare completamente l’apparecchio, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica e prodotto. Questo è l’unico modo per rimuovere completamente l’alimentazione dal la prodotto. Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato, esposto al calore o danneggiato. Prestare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punto in cui esce dalla parte posteriore dell’apparecchio. Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l’apparecchio rimane inutilizzato per un lungo periodo di tempo. Usare esclusivamente accessori indicati dal produttore. Utilizzare solo carrelli, supporti, o scaffali abbastanza forte per sostenere la prodotto. Prestare molta cautela nel muovere l’apparecchio quando si trova su un supporto o uno scaffale per evitare di ferirvi o danni al la prodotto in caso di caduta. Per il collegamento con i diffusori utilizzare cavi di Classe 2 che assicurano un idoneo isolamento e minimizzano il rischio di scosse elettriche. L’apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.

• Sono caduti oggetti o liquidi all’interno dell’apparecchio.

• È stato esposto alla pioggia.

• Non sembra funzionare in modo normale.

• È caduto o è stato in qualche modo danneggiato. Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simili. A B Posizionare l’apparecchio su una superficie stabile, in piano e sufficientemente robusta per sopportarne il peso. Non collocarlo su un carrello mobile che potrebbe ribaltarsi.

• Piedinatura Connessioni Audio Bilanciate (presa XLR a 3 poli): Pin 1: Massa / Schermo Pin 2: in fase / +ve / polo “caldo” Pin 3: fuori fase / ‑ve / polo “freddo”62 RA‑1592 Amplicatore integrato stereo Alcune informazioni su Rotel La nostra storia ha avuto inizio 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audioli ed amanti della musica. Proprio come voi! Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è afevolita e l’obbiettivo di realizzare apparecchi di straordinario valore per veri audioli, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano. I nostri progettisti operano in stretto contatto tra loro ascoltando ed afnando ogni nuovo prodotto no a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche. Noi tutti abbiamo a cuore i temi dell’ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile afnché essi abbiano un minimo impatto sull’ambiente. Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo nei nostri apparecchi rispettando rigorosamente la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l’efcienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard sul consumo energetico. Anche le fabbriche Rotel contribuiscono ad aiutare l’ambiente attraverso continui progressi dei metodi di costruzione per arrivare a processi produttivi sempre più rispettosi dell’ambiente. Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione. Considerazioni sulla potenza d’uscita La potenza d’uscita dichiarata dell’RA-1592 è pari a 200 watt per canale, con entrambi i canali in funzione alla massima potenza. Rotel ha scelto di specicare i valori di potenza in questa maniera poiché, sulla base della propria esperienza, essa riette meglio l’effettiva, reale capacità di erogazione di un amplicatore. Quando si comparano le caratteristiche tecniche di prodotti di varie marche è necessario tenere presente che il dato della potenza può essere dichiarato secondo altri criteri, spesso non così rigorosi. Ad esempio, la potenza massima può essere dichiarata con un solo canale in funzione ed il dato che ne risulta è solitamente maggiore. L’impedenza nominale di un diffusore indica il carico resistivo che l’amplicatore trova ai suoi terminali d’uscita, normalmente 8 oppure 4ohm. Più è bassa, più potenza richiede il diffusore. In effetti un diffusore da 4ohm necessita di una potenza doppia rispetto ad uno da 8 ohm. Sommario Figura 1: Controlli e connessioni 3 Figura 2: Telecomando RR-AX150 4 Figura 3: Collegamenti ingressi analogici ed uscite diffusori 5 Figura 4: Collegamenti ingressi digitali e segnali Trigger 12 V 6 Figura 5: Collegamenti ingressi bilanciati (XLR) 7 Figura 6: Ingresso USB frontale 7 Note importanti 8 Importanti informazioni di sicurezza p. 61
• Alcune informazioni su Rotel p. 62
• Considerazioni sulla potenza d’uscita p. 62
• Per cominciare p. 63
• Alcune precauzioni 63 Posizionamento 63 Cavi di collegamento 63 Telecomando RR-AX150 p. 63
• Codice telecomando secondario 63 Batterie del telecomandor 64 Alimentazione AC e comandi Ingresso alimentazione p. 64

Interruttore ed indicatore d’accensione

Uscite segnali trigger 12V

Collegamento segnali d’ingresso -up

e collegamento massa (GND) 64 Ingressi linea

Ingresso linea bilanciato (XLR)

Uscita preamplificatore

Selezione dei diffusori 65 Scelta del cavo diffusori 65 Polarità e fase 65 Collegamento diffusori

Ingresso USB frontale

C 66 Esclusione controlli di tono 9C 66 Controlli di tono bassi e alti 9C 66 Tasti selezione ingressi

Connesione alla rete

• Circuiti di protezione p. 67
• Menù impostazioni p. 68
• Risoluzione dei problemi p. 69
• L’indicatore di accensione non si illumina 69 Sostituzione del fusibile 69 Nessun suono 70 Non è possibile connettersi via Bluetooth 70 Formati audio riproducibili 70 Caratteristiche tecniche Italiano Gli amplicatori Rotel sono progettati per lavorare con ogni diffusore di impedenza nominale compresa tra 4 e 8 ohm e con tutti i canali in funzione alla massima potenza. Dal momento che ogni progetto è ottimizzato per utilizzare contemporaneamente tutti i canali a disposizione, Rotel è in grado di indicare la vera potenza sempre disponibile all’uscita di ogni canale. Per cominciare Grazie per aver acquistato l’amplicatore integrato stereo Rotel RA-1592. Utilizzato in un sistema di riproduzione audio di qualità vi garantirà numerosi anni di gradevole intrattenimento.Questo amplificatore è un componente di alte prestazioni dotato di innumerevoli funzioni. Ogni aspetto del suo progetto è stato ottimizzato per conservare intatta la dinamica ed ogni più piccolo dettaglio della musica. La sezione di alimentazione, totalmente stabilizzata, si avvale di un generoso trasformatore toroidale progettato da Rotel stessa e di speciali condensatori di ltro con tecnologia slit foil. La bassa impedenza d’uscita dell’alimentazione garantisce un’ampia riserva d’energia per poter riprodurre con facilità anche i passaggi musicali più impegnativi. Benché più costoso, un accurato progetto della sezione di alimentazione apporta indubbi vantaggi alla qualità della riproduzione.I circuiti stampati che ospitano le circuitazioni sono disegnati seguendo una particolare concezione simmetrica delle piste così da garantire una perfetta corrispondenza tra i due canali. La componentistica prevede resistenze a strato metallico e condensatori in polistirolo o polipropilene nei punti più critici per ottenere la massima qualità. Tutti gli aspetti del progetto sono stati accuratamente valutati per assicurare la più fedele riproduzione possibile.L’installazione e l’utilizzo dell’RA-1592 non potrebbero essere più semplici. Se si ha dimestichezza con questo genere di apparecchi, non rimane che collegarlo all’impianto ed iniziare ad apprezzarne le qualità. Alcune precauzioni ATTENZIONE: Per evitare danni ai componenti dell’impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modicare i collegamenti tra loro o con i diffusori. Non riaccendere alcuno dei componenti prima di aver controllato con attenzione i collegamenti. Prestare particolare attenzione ai cavi dei diffusori per evitare che alcuni li lasciati liberi possano toccare un altro cavo, il connettore adiacente o il mobile dell’amplicatore. Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d’installazione e d’uso, fornisce informazioni che aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremo lieti di rispondere ai vostri quesiti ed alle vostre osservazioni.Conservare la scatola dell’imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell’apparecchio in qualsiasi altro contenitore che non sia l’imballo originale potrebbe causare seri danni al prodotto.Compilare e spedire il tagliando di garanzia se presente. Conservare inoltre la ricevuta d’acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell’eventualità di dovere ricorrere ad interventi di riparazione in garanzia. Posizionamento Come tutti i componenti audio che trattano segnali di bassa intensità, anche l’RA-1592 può venir inuenzato da ciò che lo circonda. Si eviti quindi di posizionarlo sopra altri apparecchi ed assicurarsi che i cavi audio non vengano a trovarsi in prossimità dei cavi di alimentazione elettrica per minimizzare il rischio di ronzii o rumori indesiderati.L’RA-1592 genera calore durante il normale funzionamento. I dissipatori e le aperture sul coperchio sono previsti per smaltire il calore prodotto: non ostruire quindi le fessure di ventilazione e lasciare almeno 10 cm di spazio libero attorno all’apparecchio per consentire un adeguato passaggio dell’aria e prevenire surriscaldamenti.Considerare il peso e le dimensioni dell’apparecchio: nel caso si desideri posizionarlo su una mensola o in un mobile, accertarsi che possano sopportarne il peso. Si consiglia di installarlo in una struttura progettata per ospitare componenti audio e ridurre o sopprimere le vibrazioni indotte dall’esterno. Consultare il rivenditore Rotel per conoscere il tipo di mobile più adatto e ricevere consigli sulla corretta installazione dei componenti dell’impianto.L’RA-1592 viene fornito con il telecomando RR-AX150 in dotazione e deve essere posizionato in modo tale che i segnali ad infrarossi emessi da quest’ultimo possano essere ricevuti dal sensore situato sul pannello frontale. Cavi di collegamento Assicurarsi di mantenere i cavi di alimentazione elettrica, quelli di segnale digitale ed i nomali cavi di segnale audio ben distinti e lontani tra loro per minimizzare il rischio che questi ultimi possano venir inuenzati da campi magnetici e captare rumore. Utilizzare per i collegamenti audio solo cavi schermati specici e di buona qualità per evitare di compromettere le prestazioni del sistema. Per consigli sulla scelta dei cavi più adatti al vostro impianto, rivolgersi al proprio rivenditore Rotel. Telecomando RR‑AX150 L’RA-1592 può essere comandato sia con le manopole ed i tasti presenti sul pannello frontale, sia tramite il telecomando RR-AX150 in dotazione. In queste istruzioni, a anco della descrizione delle funzioni, appare un numero racchiuso in un riquadro riferito al comando sul frontale ed una lettera in un cerchio riferita al corrispondente tasto sul telecomando. Codice telecomando secondario L’apparecchio è impostato in fabbrica per funzionare con codice telecomando 1. Se si riscontra un conitto con i telecomandi di altri prodotti Rotel, è possibile impostare l’amplicatore ed il suo telecomando su ‘codice 2’ tramite i seguenti passi: p. 7063

1. Sul telecomando, premere i tasti TUNER J e 2 L contemporaneamente

per impostarlo a trasmettere il codice 2.2. Puntare il telecomando verso l’amplicatore e premere il tasto 2 L per 8 secondi. Sul display apparirà ‘Audio Custom code 1 -> 2’ segnalando che l’apparecchio è ora predisposto per il codice 2.3. Ripetere la procedura sopra descritta e premere il tasto ‘1’ invece di ‘2’ per tornare al codice 1.64 RA‑1592 Amplicatore integrato stereo NOTA: Il telecomando può essere utilizzato anche per controllare le principali funzioni di sintonizzatori e lettori cd Rotel tramite i tasti identicati da HILN. Per utilizzare il telecomando con altri apparecchi, è necessario che siano tutti (telecomando ed apparecchi) impostati sullo stesso codice (1 o 2). Batterie del telecomandor Prima di utilizzare il telecomando inserire le due batterie AA (stilo) fornite. Rimuovere il coperchio del vano batterie sul retro e posizionare la batterie rispettando la polarità (+ e -) indicata sul fondo del vano. Controllare il funzionamento del telecomando e quindi riposizionare il coperchio. Se col passare del tempo si dovesse notare una diminuzione della portata del telecomando, ciò è dovuto al progressivo esaurimento delle batterie. In questo caso sostituirle entrambe con altre nuove per risolvere il problema. Alimentazione AC e comandi Ingresso alimentazione

L’apparecchio è congurato in fabbrica per funzionare alla tensione di alimentazione del Paese in cui è stato acquistato (120 o 230 V AC con frequenza di rete 50 o 60 Hz). La tensione di alimentazione preimpostata è indicata su un adesivo posto sul retro. NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile ricongurare internamente l’RA‑1592. Questa operazione deve essere svolta da personale qualificato e non dall’utente. All’interno dell’amplicatore sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato. NOTA: Alcune versioni sono previste per la vendita in più di un Paese e quindi vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese. A causa dell’elevata potenza erogata, l’RA-1592 può assorbire considerevoli quantità di corrente dalla rete elettrica. Si consiglia pertanto di inserire la spina del suo cavo di alimentazione direttamente nella presa a muro senza utilizzare prolunghe. In alternativa può essere impiegata una presa multipla (comunemente chiamata “ciabatta”) di buona qualità ed in grado di sopportare le correnti richieste dall’amplicatore e tutti i componenti collegati.Se si prevede di non utilizzare l’apparecchio per un certo periodo di tempo (ad esempio durante le vacanze), è buona precauzione scollegare dalla presa elettrica il cavo di alimentazione dell’amplicatore e degli altri componenti dell’impianto. Interruttore ed indicatore d’accensione

Premere il pulsante d’accensione sul frontale per attivare l’amplicatore. L’indicatore attorno ad esso si illumina quando l’apparecchio è acceso. Ripremere il pulsante per spegnere l’amplicatore.Quando l’interruttore di accensione dell’amplicatore si trova in posizione “ON” (premuto) è possibile disattivarlo mettendolo in standby e riattivarlo tramite i tasti OFF ed ON del telecomando. In standby l’indicatore di accensione rimane acceso mentre il display si oscura. NOTA: Se si ritiene che la luminosità dell’indicatore sia eccessiva, posizionare l’adesivo fornito attorno all’interruttore d’accensione. Uscite segnali trigger 12V

Alcuni componenti audio possono essere attivati quando ricevono una tensione ad un loro specico ingresso. Le due uscite Trigger 12V sul retro dell’RA-1592 forniscono la tensione necessaria ad accendere altri apparecchi. Collegare queste uscite ai corrispondenti ingressi degli altri componenti con un cavo a due poli terminato con connettori mini-jack mono da 3,5 mm. Spegnendo l’amplicatore la tensione viene a mancare e contemporaneamente gli apparecchi collegati si disattivano. NOTA: Se nell’impianto sono presenti altri componenti dotati di Rotel Link, utilizzare questo bus di comunicazione per accendere/spegnere gli apparecchi. Non effettuare contemporaneamente i collegamenti tra le prese Trigger 12 V e Rotel Link in quanto i segnali Trigger 12V hanno la precedenza sui comandi Rotel Link. Collegamento segnali d’ingresso -up Vedi Figure 3, 4 e 5 NOTA: Per prevenire rumori anche forti, potenzialmente in grado di danneggiare i diffusori, assicurarsi sempre che tutti gli apparecchi dell’impianto siano spenti prima di effettuare ogni tipo di collegamento. Ingresso Phono

e collegamento massa (GND) Vedi Figura 3Collegare i cavi audio provenienti dal giradischi alle prese denominate PHONO prestando attenzione a non invertire i canali sinistro e destro. Se il giradischi è dotato di un terzo conduttore di massa, per minimizzare il ronzio collegare quest’ultimo al terminale GND a sinistra delle prese. Ingressi linea

Vedi Figura 3Gli ingressi denominati CD, TUNER ed AUX dell’RA-1592 sono tutti “ingressi linea” con caratteristiche equivalenti. A queste prese possono quindi essere collegati lettori cd, sintonizzatori ed ogni altro tipo di dispositivo audio analogico con uscita ad alto livello o linea.Eseguendo i collegamenti dei segnali provenienti dalle sorgenti è necessario rispettare i canali sinistro e destro. A questo scopo le prese sul retro dell’amplicatore sono identicate da colori diversi: bianco per il canale sinistro (left) e rosso per quello destro (right). Utilizzare unicamente cavi schermati audio con connettori RCA di buona qualità. Il rivenditore Rotel potrà consigliare i cavi più adatti alle caratteristiche dell’impianto. Ingresso linea bilanciato (XLR)

Vedi Figura 5In aggiunta agli ingressi linea con prese RCA, l’RA-1592 ne possiede anche uno di tipo bilanciato con prese XLR per il collegamento di sorgenti come lettori CD, Blu-ray, etc. dotati di analoghe uscite. NOTA: Per il collegamento di una sorgente all’amplicatore utilizzare solo un tipo di ingresso (RCA o XLR) alla volta e mai entrambi contemporaneamente.65 Italiano Ingressi digitali

Vedi Figura 4L’RA-1592 può convertire e riprodurre segnali digitali audio PCM no a 24bit, 192 kHz provenienti da sorgenti esterne. Sul pannello posteriore sono presenti due differenti coppie di prese, indicate con COAXIAL 1 e 2 ed OPTICAL 1 e 2. Collegare l’uscita elettrica (coax) oppure ottica della sorgente ad uno dei corrispondenti ingressi con un idoneo cavo per segnali digitali. Collegamenti uscite Uscita MONO SUB

Due uscite mono destinate al collegamento di altrettanti subwoofer amplicati. Tali uscite sono monofoniche e presentano i canali sinistro e destro sommati tra loro. Sono inoltre in parallelo ed è quindi possibile utilizzare indistintamente l’una o l’altra per collegare un solo subwoofer. Uscita preamplicatore

L’amplicatore è dotato di una coppia di uscite preamplicate denominate PRE OUT alle quali è sempre presente il segnale proveniente dalla sorgente selezionata. Tipicamente tali uscite vengono impiegate per collegare un secondo amplicatore integrato o un nale di potenza per pilotare, ad esempio, una seconda coppia di diffusori situati in un altro ambiente.NOTA: Ogni regolazione apportata a volume, bilanciamento ed ai controlli di tono modica il segnale presente alle uscita preamplicatore. Uscite diffusori

Vedi Figura 3L’RA-1592 è dotato di due gruppi di morsetti marcati “SPEAKER A” e “SPEAKER B” per il collegamento di altrettante coppie di diffusori. I pulsanti SPEAKERS sul pannello frontale ed i corrispondenti tasti K sul telecomando consentono di scegliere quale coppia attivare. Selezione dei diffusori Se si prevede di impiegare una sola coppia di diffusori alla volta, la loro impedenza nominale può scendere no a 4 ohm. Al contrario se si utilizzano contemporaneamente entrambe le coppie A e B, è necessario che la loro impedenza non sia inferiore a 8 ohm. Il dato nominale dei diffusori è un’indicazione di massima, in quanto l’impedenza non è costante a tutte le frequenze. Nella pratica solo pochissimi diffusori possono rappresentare un reale problema per questo amplicatore. In caso di dubbi, contattare il rivenditore Rotel. Scelta del cavo diffusori Per il collegamento tra amplicatore e diffusori utilizzare un cavo multilare a due poli. La sezione e la sua qualità inuiscono in maniera sensibile sul suono dell’impianto. Qualsiasi tipo di cavo può essere utilizzato, ma soprattutto in caso di distanze molto lunghe, è preferibile che la sezione sia elevata per evitare una riduzione della potenza effettivamente disponibile oppure di ottenere un suono povero in gamma bassa. Per le migliori prestazioni esistono in commercio speciali cavi per diffusori di alta qualità che il rivenditore Rotel potrà consigliare in base alle caratteristiche dell’impianto. Polarità e fase La polarità dei collegamenti (corretto orientamento dei conduttori positivo e negativo) deve essere sempre rispettata e risultare uguale per tutti i diffusori afnché si trovino in fase. Se per errore si inverte il collegamento positivo e negativo anche di uno solo di essi, la gamma bassa risulterà poco incisiva e l’immagine compromessa. Per agevolare l’identicazione dei poli, nei cavi per diffusori i conduttori normalmente presentano un colore differente, dei segni stampati su uno di essi oppure un forma dell’isolante esterno leggermente diversa. Identicare i conduttori positivo e negativo ed assicurarsi di collegare ogni diffusore rispettando la corretta polarità. Collegamento diffusori

Prima di procedere coi collegamenti verso i diffusori accertarsi che tutti i componenti dell’impianto siano spenti. L’RA-1592 possiede sul retro due gruppi di morsetti, contrassegnati da colore diverso a seconda della polarità, per altrettante coppie di diffusori. In Europa la legislazione impedisce l’uso di spinotti a banana, pertanto sugli apparecchi previsti per questi mercati, sono disponibili solo morsetti in grado di accogliere terminali a forcella o direttamente cavo spellato.Stendere il cavo della lunghezza necessaria al collegamento di ciascuno dei diffusori verso l’amplicatore lasciando un certo margine idoneo a poter muovere liberamente i componenti dell’impianto per l’accesso alle connessioni posteriori.Se si utilizzano terminali a forcella, applicarli ai cavi. Se si preferisce collegare direttamente i cavi, separarli e quindi spellarne le estremità per esporre il conduttore. Prestare molta attenzione a non tagliare anche il conduttore quando si incide la guaina. Svitare (in senso antiorario) i collari a vite dei morsetti. Posizionare la forcella o il cavo spellato a contatto della parte metallica del morsetto, quindi avvitare il collare in senso orario per bloccare saldamente la forcella o il cavo.NOTA: Assicurarsi che spezzoni di lo libero non vadano a toccare il morsetto o il cavo adiacente. Uscita cufa

La presa dell’uscita cufa accetta spinotti mini-jack stereo da 3,5 mm. Inserendo lo spinotto non si disattivano i diffusori. Per fare questo agire sui pulsanti SPEAKERS del pannello frontale o sui corrispondenti tasti K del telecomando. NOTA: Poiché l’efcienza di diffusori e cufe può essere molto diversa, ridurre sempre il volume ruotando la manopola in senso antiorario prima di collegare o scollegare le cufe. Sensore telecomando

Il sensore è collocato dietro la nestrella tonda situata alla sinistra del display. Si raccomanda di non oscurarlo impedendo il rilevamento dei segnali ad infrarossi emessi dal telecomando. Display

Il display al centro del pannello frontale fornisce informazioni sull’ingresso selezionato, sul livello del volume e sulle regolazioni dei controlli di tono. Il display consente di accedere alle opzioni di impostazione e menu di congurazione dell’amplicatore.66 RA‑1592 Amplicatore integrato stereo Ingresso USB frontale

Vedi Figura 6Alla presa USB sul pannello frontale possono essere collegati dispositivi multimediali come iPhone, iPad, o iPod tramite il loro cavo, selezionando poi il corrispondente ingresso USB. Per la ricerca e la selezione dei brani utilizzare i comandi del dispositivo collegato. Connessione Bluetooth aptX

L’antenna Bluetooth 0 sul pannello posteriore consente all’amplicatore di ricevere le audio inviati in streaming da dispositivi portatili come, ad esempio, uno smartphone, compresse, computer. Attivare la trasmissione Bluetooth sul dispositivo che si intende connettere, attendere la rilevazione dei segnali, quindi selezionare “Rotel Bluetooth”. La connessione è di norma automatica, ma nel caso venisse richiesta una password, digitare “0000” sul dispositivo. L’RA-1592 è predisposto sia per il tradizionale standard Bluetooth, sia per il Bluetooth aptX. Controlli audio Volume

Ruotare la manopola del volume verso destra per aumentare il livello d’ascolto, verso sinistra per diminuirlo. Da telecomando regolare il volume agendo sui tasti VOL p e q D per, rispettivamente, aumentare o diminuire il livello. Per azzerare completamente il volume premere il tasto MUTE E. Bilanciamento

Tramite il bilanciamento è possibile ritoccare l’emissione dei canali sinistro e destro. In condizioni normali dovrebbe essere lasciato su “0” (impostazione di fabbrica), tuttavia nel caso di lievi differenze tra i canali dovuti alla sorgente oppure se la posizione d’ascolto non è perfettamente equidistante dai diffusori, può essere utile correggerlo premendo il tasto MENU sul pannello frontale no a far apparire BALANCE SETTING sul display e successivamente i tasti a anco – e + per spostare l’emissione verso sinistra o destra. L’intervallo di regolazione spazia da L15 a R15. NOTA: Questo regolazio han effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore. Per effettuare variazioni temporanee (non memorizzate spegnendo l’amplicatore) premere il tasto BAL C sul telecomando per visualizzare BALANCE SETTING e quindi premere i tasti con le frecce al centro G per la regolazione. Al termine ripremere il tasto BAL al centro per uscire dal menù. Esclusione controlli di tono 9C L’impostazione di fabbrica prevede che i circuiti dei controlli di tono dell’amplicatore siano esclusi dal percorso del segnale per la massima purezza del suono, come evidenziato dalla scritta TONE BYPASS sul display. Per attivare i controlli (OFF), premere il tasto MENU sul pannello frontale no a far apparire TONE BYPASS e successivamente il tasto – a anco per attivarli. Per disattivarli nuovamente (ON), premere invece il tasto +. NOTA: Questo regolazio han effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore. Per effettuare una variazione temporanea (non memorizzata spegnendo l’amplicatore) premere il tasto BYPASS C sul telecomando per attivarli/disattivarli. Controlli di tono bassi e alti 9C Per regolare i controlli di tono premere il tasto MENU 9 sul pannello frontale no a visualizzare sul display i menù BASS SETTING per i bassi o TREBLE SETTING per gli alti. Premere il tasto ENTER per passare da un’opzione all’altra, successivamente agire sui i tasti – e + a anco per attenuare o esaltare la relativa gamma di frequenze. L’intervallo di regolazione per entrambi spazia tra -10 e +10. NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore. Per effettuare una variazione temporanea (non memorizzata spegnendo l’amplicatore) premere i tasti BASS o TREB C sul telecomando e quindi i tasti con le frecce al centro G per la regolazione. NOTA: Bass e Treble modiche sono disponibili solo quando è disabilitatoTone Bypass (si veda il paragrafo “Esclusione controlli di tono”). Un sistema hi- perfettamente ottimizzato dovrebbe essere in grado di riprodurre un suono naturale senza intervenire o quasi sui controlli di tono. Utilizzarli con accortezza solo per correggere lievi sbilanciamenti di tonalità. Un eccessivo intervento in esaltazione delle frequenze basse e/o alte può risultare pericoloso sia per l’amplicatore, chiamato ad erogare un’eccessiva potenza, sia per i diffusori, sollecitati oltre misura. NOTA: Regolando bassi ed acuti non si attivano automaticamente i controlli di tono. Per attivarli, fare riferimento a quanto descritto alla voce precedente “Esclusione controlli di tono”. Tasti selezione ingressi

Per la selezione dell’ingresso della sorgente che si desidera riprodurre premere il corrispondente tasto sul pannello frontale oppure sul telecomando J.Premere il tasti sorgente sul levetta pannello frontale tra OPT 1-3, COAX 1-3 e AUX, o utilizzare il tasti sorgente dedicato sul telecomando. Controllo luminosità display Luminosità display

Per modicare la luminosità del display, premere il tasto MENU sul pannello frontale no a visualizzare il menù DISPALY SETTINGS, quindi agire sui i tasti – e + a anco per attenuare o incrementare la luminosità. NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore. Per effettuare una variazione temporanea (non memorizzata spegnendo l’amplicatore) premere il tasto DIM B sul telecomando.67 Italiano Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer dell’amplicatore, contattare il rivenditore autorizzato Rotel. Rotel Link

Alla presa ROTEL LINK OUT può essere collegato un altro apparecchio Rotel dotato di presa ROTEL LINK IN attraverso il cavo con spinotto mini-jack stereo 3,5 mm di colore bianco in dotazione. Tramite la presa ROTEL LINK IN può invece essere connesso un apparecchio Rotel con presa ROTEL LINK OUT.Tramite questo sistema di comunicazione è possibile sfruttare l’applicazione Rotel per iPad ed iPhone (disponibile per il download sull’iTunes Store) e comandare l’intero sistema. NOTA: Utilizzare esclusivamente i cavi Rotel Link forniti in dotazione. Tali cavi sono contraddistinti da spinotti mini‑jack da 3,5 mm di colore BIANCO e non devono essere confusi con quelli destinati ai segnali Trigger 12V che hanno spinotti di colore NERO. Ingresso EXT REM

Questa presa mini-jack mono da 3,5mm può ricevere codici di controllo da ricevitori a raggi infrarossi standard nel caso il segnale emesso dal telecomando non riesca a raggiungere il sensore posto sul frontale dell’apparecchio. Consultare il vostro rivenditore autorizzato Rotel per informazioni sui ricevitori esterni IR e sui cavi per il collegamento. Connesione alla rete

L’RA-1592 può essere collegato a una rete locale connessa ad Internet utilizzando la presa NETWORK = sul pannello posteriore. Tramite le congurazioni di rete è possibile assegnare all’amplicatore un indirizzo IP statico oppure dinamico (DHCP). Per informazioni sulla congurazione dell’indirizzo IP si veda la voce “Network” tra i Menù impostazioni descritti in seguito.Collegando l’apparecchio ad una rete locale è possibile ricevere via Internet aggiornamenti software. La connessione alla rete permette anche la sua integrazione con sistemi di automazione domotica.Per maggiori informazioni sulla connessione alle reti locali contattare il vostro rivenditore Rotel. Circuiti di protezione L’RA-1592 è dotato di protezioni sia termiche, sia contro sovracorrenti in uscita per salvaguardare l’amplicatore in condizioni di funzionamento estreme o di malfunzionamento. I circuiti di protezione sono indipendenti da quelli audio e pertanto non inuiscono sulle prestazioni sonore. Controllano la temperatura dei dispositivi nali ed eventualmente disattivano gli stadi di potenza quando il calore prodotto supera i limiti di sicurezza.Difcilmente accadrà che questi circuiti si attivino, tuttavia in caso di problemi l’amplicatore cesserà di funzionare e sul display comparirà “AMP PROTECTION” per segnalare l’avvenuto intervento delle protezioni. Ingresso PC‑USB q Collegare tramite il cavo fornito questo ingresso ad una presa USB del vostro computer.L’RA-1592 supporta sia lo standard USB Audio Class 1.0 che lo USB Audio Class 2.0. I computer con sistema operativo Windows non richiedono l’installazione di driver aggiuntivi per USB Audio Class 1.0 e consentono di riprodurre le audio no ad una frequenza di campionamento di 96kHz. L’amplicatore è predisposto in fabbrica per la modalità USB Audio Class 1.0.Per trarre vantaggio dalle risoluzioni maggiori (no ad una frequenza di campionamento di 192 kHz) è necessario installare sul PC un driver per lo standard USB Audio Class 2.0 contenuto nel CD fornito assieme all’RA-1592 e predisporre quest’ultimo per la modalità di riproduzione USB Audio Class 2.0 seguendo la procedura sotto descritta:• Premere il tasto MENU sul frontale no a far apparire sul display “PC-USB AUDIO CLASS”.• Tramite il tasto – sul frontale selezionare “2.0” quindi premere ENTER per confermare.• Una volta modicata la modalità USB Audio spegnere e riaccendere l’amplicatore e riavviare il computer per assicurarsi che risultino entrambi correttamente congurati.Molti software di riproduzione audio (Media Player) non supportano la frequenza di campionamento 192 kHz. Se si intende riprodurre le con frequenze no a 192 kHz, vericare che il software lo consenta. Inoltre potrebbe rendersi necessario congurare i driver audio del vostro computer per consentire l’uscita a 192 kHz, oppure elaborare i le per ridurne la frequenza (down sample). Per maggiori informazioni, fare riferimento alle informazioni relative al software di riproduzione oppure al sistema operativo in uso. NOTA: Nei computer con sistema operativo Windows per lo standard USB Audio Class 2.0 è richiesta l’installazione di un apposito driver contenuto nel CD fornito con l’RA‑1592. NOTA: I computer Mac non richiedono driver aggiuntivi in quanto il loro sistema operativo supporta entrambi gli standard USB Audio Class 1.0 e 2.0. NOTA: A seguito dell’installazione dei driver potrebbe essere necessario selezionare il driver audio Rotel nella nestra relativa ai dispositivi sonori. NOTA: L’RA‑1592 supporta la riproduzione di segnali DSD e DoP (DSD over PCM) nei formati 1x e 2x. Vericare se il software di riproduzione audio (Media Player) in uso consenta il corretto trattamento di questi formati. Connettore RS232 t L’RA-1592 può essere gestito da un computer tramite la porta RS 232 per integrare l’apparecchio in un sistema di automazione. La connessione tra la presa RS 232 sul retro ed il computer richiede un cavo seriale con connettori DB-9 maschio-femmina.68 RA‑1592 Amplicatore integrato stereo Qualora ciò si verichi, spegnere l’apparecchio ed attendere il suo completo raffreddamento (parecchi minuti), cercando nel contempo di identicare e correggere le cause che hanno provocato l’intervento delle protezioni. Riaccendendo l’amplicatore il circuito di protezione si resetta.Nella maggior parte dei casi le protezioni si attivano in presenza di un cortocircuito alle uscite o ventilazione inadeguata. In casi più rari, intervengono quando l’impedenza dei diffusori assume valori molto bassi oppure altamente reattivi.Se dovessero ripetutamente intervenire senza che si sia riusciti ad individuare e correggere il problema, contattare il rivenditore Rotel per assistenza. Menù impostazioni Questi menù consentono svariate regolazioni. Per accedervi, premere il tasto MENU sul pannello frontale o F sul telecomando. Per modicare l’impostazione della voce selezionata utilizzare i tasti + o – sul frontale, oppure i tasti con le frecce al centro G sul telecomando. Per passare da un menù all’altro, premere in successione il tasto MENU sul frontale o F sul telecomando.

• TONE CONTROL: Attiva (TONE BYPASS OFF) o disattiva (TONE BYPASS ON) i controlli di tono e consente la regolazione dei livelli delle frequenze basse (BASS) o alte (TREBLE). Premere il tasto ENTER sul pannello frontale oppure G sul telecomando per passare da un’opzione all’altra. (Per maggiori informazioni si vedano i precedenti paragra “Esclusione controlli di tono” e “Controlli di tono bassi ed alti”.) NOTA: Queste regolazioni hanno effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore.
• BALANCE: Modica il bilanciamento tra i canali sinistro e destro (Per maggiori informazioni si veda il precedente paragrafo “Bilanciamento”). NOTA: Questo regolazio han effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore.
• DIMMER: Controlla la luminosità del display frontale. NOTA: Questo regolazio han effetto permanente: vengono infatti memorizzate spegnendo l’amplicatore.
• ROTEL LINK RCD: Seleziona il tipo d’ingresso da associare al tasto CD di selezione ingressi. Le opzioni sono CD (ingresso analogico), COAX1, COAX2 (digitale elettrico/coassiale 1, 2) e BAL-XLR (ingresso analogico bilanciato). L’impostazione predenita è CD.• POWER ON MAX VOLUME: Consente di determinare il massimo livello di volume dell’amplicatore all’atto dell’accensione. L’impostazione predenita è 45. NOTA: La funzione Power On Max Volume non si applica agli ingressi congurati con un livello di volume sso. (Si veda in proposito la voce seguente “Fixed Gain”.)
• POWER OPTION: Consente di controllare l’accensione dell’RA-1592 tramite la connessione di rete quando collegato a un sistema di automazione domotica. In questo caso selezionare la modalità “Quick Power”. Poiché il consumo di energia è più alto in questa modalità, se non è richiesto il controllo dalla rete, lasciare invariata l’impostazione predenita “Normal Power”.Le impostazioni previste sono “Normal”, “Quick”. NOTA: Quando la POWER OPTION è congurato per “Quick”, RA‑ 1592 consumerà energia supplementare in modalità standby.
• AUTO POWER OFF: Tramite questa voce l’amplicatore può essere congurato per spegnersi automaticamente dopo un determinato periodo di non utilizzo. Se non vengono apportate modiche alle sue funzioni (volume, selezione ingressi, etc.), l’RA-1592 entra in standby dopo il periodo di tempo specicato. Il contatore viene ogni volta riavviato non appena si interviene sui comandi.Le impostazioni previste sono DISABLE, 1 HOUR, 2 HOURS, 5 HOURS, 12 HOURS. Quella predenita è DISABLE (disabilitato).• FIXED GAIN: Congura un determinato livello di guadagno (volume) sso per l’ingresso specicato. Per impostare il valore desiderato per gli ingressi AUX 1, USB (frontale), PC-USB, OPT 1, OPT 2, COAX 1, COAX 2 o BT (Bluetooth) premere i tasti + o – sul frontale. Una volta attivata la funzione, selezionando l’ingresso per il quale è stato impostato un valore sso, il volume si porta immediatamente a quel livello.Le impostazioni previste sono VARIABLE (livello sso disattivato), FIXED da 01 a 95 e FIXED MAX.• AUX1 VOL: VARIABLE (livello fisso disattivato) è l’impostazione predenita.• USB VOL: VARIABLE (livello sso disattivato) è l’impostazione predenita.• PC-USB VOL: VARIABLE (livello sso disattivato) è l’impostazione predenita.• OPT1 VOL: VARIABLE (livello fisso disattivato) è l’impostazione predenita.• OPT2 VOL: VARIABLE (livello fisso disattivato) è l’impostazione predenita.• COAX1 VOL: VARIABLE (livello sso disattivato) è l’impostazione predenita.• COAX2 VOL: VARIABLE (livello sso disattivato) è l’impostazione predenita.• BLUETOOTH VOL: VARIABLE (livello sso disattivato) è l’impostazione predenita. NOTA: Sia la manopola del volume sul frontale, sia i tasti di regolazione sul telecomando vengono disabilitati selezionando un ingresso per il quale è stato impostato un livello di guadagno sso. Per disabilitare la funzione, riportare l’impostazione a “Variable”.
• PC-USB AUDIO CLASS: Modica la classe audio supportata del dispositivo USB collegato alla presa PC-USB posteriore.69 Italiano NOTA: Alcuni computer non supportano il protocollo USB Audio Class

2.0 e la riproduzione di le audio 24 bit/192 kHz. Se necessario,

la porta PC‑USB può essere congurata come USB Audio Class 1.0. Fare riferimento alle istruzioni del sistema operativo in uso sul vostro computer.

• NETWORK: Indica lo stato della connessione alla rete e permette di visualizzare/modicare le impostazioni. Se la rete è correttamente congurata e l’apparecchio è connesso, viene visualizzata sul display la scritta “Connected”. Per visualizzare e/o modicare le impostazioni di rete premere il tasto ENTER sul pannello frontale o G sul telecomando.L’RA-1592 supporta sia indirizzi IP statici (STATIC IP) che dinamici assegnati da un router (DHCP). Selezionare il tipo di indirizzo IP desiderato e successivamente premere ENTER sul frontale o sul telecomando G.Se viene selezionato DHCP è possibile aggiornare l’indirizzo IP premendo ENTER oppure MENU visualizzando le informazioni relative all’indirizzo IP. Premere il tasto MENU per scorrere le impostazioni dell’indirizzo IP. Se l’indirizzo IP viene rinnovato verrà vericato il collegamento alla rete ed indicato lo stato della connessione.Se viene selezionato STATIC IP è necessario congurare tutti i parametri relativi a indirizzo IP, Subnet Mask, Gateway e Server DNS. Utilizzare i tasti + o – sul frontale oppure i tasti con le frecce al centro G sul telecomando per impostare il primo dato, quindi premere il tasto ENTER per passare a quello successivo. Una volta inserito l’indirizzo IP corretto premere il tasto MENU per passare alla voce successiva. Dopo aver completato l’inserimento dei dati richiesti verrà vericato il collegamento alla rete e visualizzato lo stato della connessione. NOTA: Per maggiori informazioni sulle connessioni alla rete contattare il vostro rivenditore Rotel. NOTA: Il collegamento alla rete è opzionale e non necessario per il corretto funzionamento dell’RA‑1592.
• MAIN: indica la versione corrente del software in uso. Se l’amplicatore è collegato ad Internet il software può venir aggiornato.• Premere il tasto ENTER per vericare la disponibilità di una nuova versione del software.• Nel caso fosse disponibile una nuova versione, premere il tasto +

sul pannello frontale oppure il tasto p o u G sul telecomando per selezionare YES e successivamente premere ENTER sul frontale o sul telecomando per avviare il processo di aggiornamento.• Il nuovo software verrà scaricato da Internet. L’RA-1592 si spegnerà e riaccenderà una volta completato l’aggiornamento. NOTA: NON spegnere l’RA‑1592 durante l’aggiornamento del software. NOTA: Si raccomanda di eseguire un ripristino alle condizioni di fabbrica a seguito di un aggiornamento software.

• PC-USB: Indica la versione corrente del software utilizzato dalla scheda di interfaccia digitale relativa all’ingresso PC-USB.• SIGNAL SENSE: Controlla la presenza di un segnale audio digitale su un determinato ingresso. Quando tale ingresso viene selezionato per la riproduzione, l’RA-1592 esamina il usso di dati digitali per vericare se è presente un segnale audio. Se non viene rilevato alcun segnale audio per 10 minuti, l’amplicatore si pone in modalità standby, salvo riaccendersi automaticamente nel caso venga nuovamente individuato un segnale audio. Per disattivare questa funzione, selezionare l’opzione DISABLE (impostazione predenita). NOTA: Per utilizzare la funzione Signal Sense l’RA‑1592 deve riprodurre la sorgente selezionata per tale funzione. Se si ascolta da una sorgente diversa, la funzione di spegnimento/accensione automatica non si attiva. Ad esempio: se per la funzione Signal Sense viene scelto l’ingresso COAX 1 e l’amplicatore riproduce il segnale proveniente da OPT 2, il rilevamento del segnale non viene effettuato. NOTA: Quando l’RA‑1592 viene posto in modalità standby tramite il telecomando, la funzione Signal Sense non si attiverà no a quando l’apparecchio rileva che il segnale audio non è cessato per un periodo minimo di 10 minuti. Questo per impedire che l’amplicatore si riaccenda subito nel caso vi sia ancora un le audio in riproduzione. NOTA: Quando la funzione SIGNAL SENSE viene attivato, RA‑1592 consumerà energia supplementare in modalità standby.
• FACTORY DEFAULT: Tramite questa voce è possibile ripristinare le impostazioni di fabbrica. Per effettuare il ripristino, premere il tasto +
