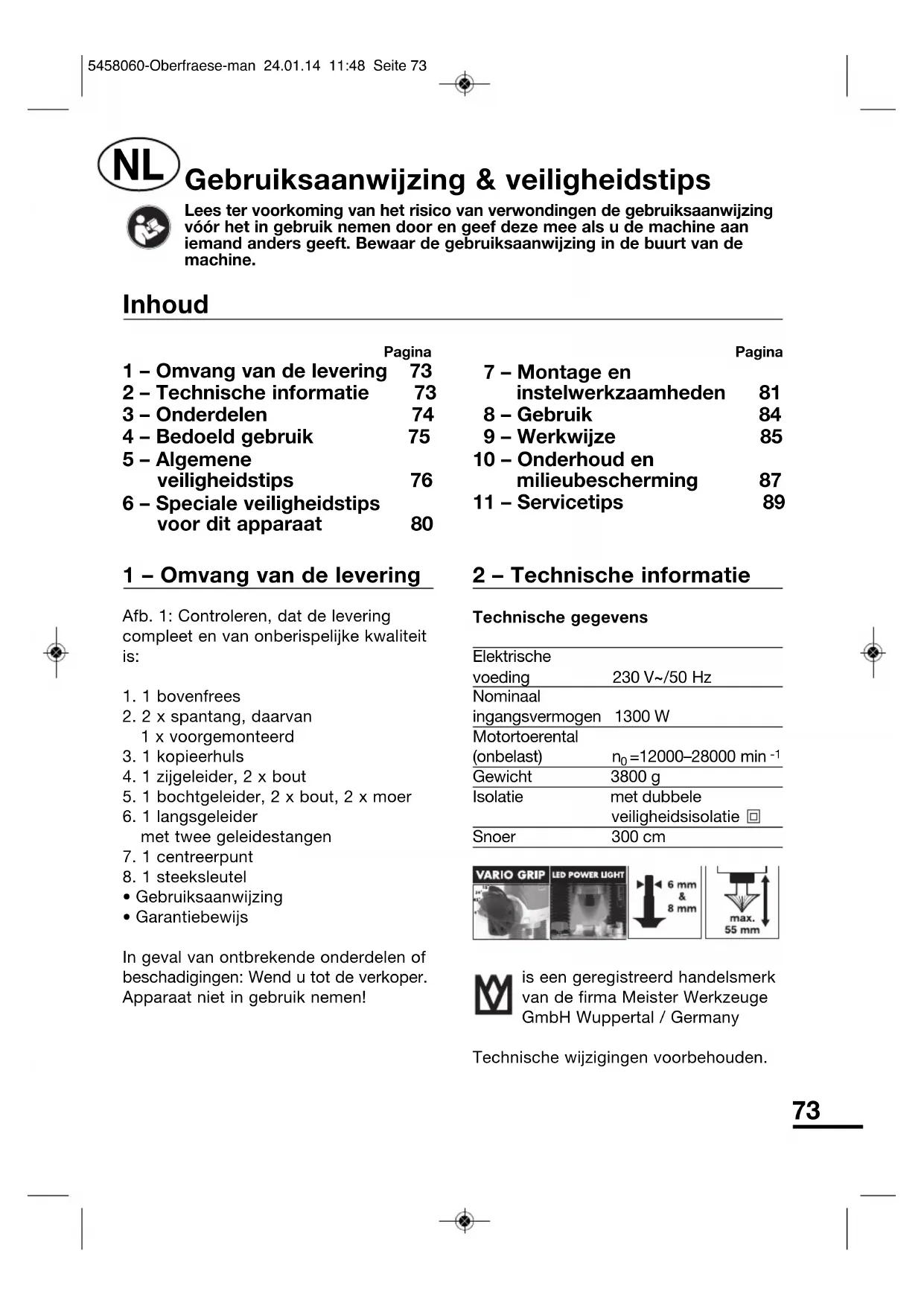

GEBRUIKSAANWIJZING MOF 1300 Meister Craft

Gebruiksaanwijzing & veiligheidstips

Lees ter voorkoming van het risico van verwondingen de gebruiksaanwijzing voor het in gebruik nemen door en geef deze mee als u de machine aan iemand anders geeft. Bewaar de gebruiksaanwijzing in de buurt van de machine.

Inhoud

	Pagina
1 - Omvang van de levering	73
2 - Technische informatatie	73
3 - Onderdelen	74
4 - Bedoeld gebruik	75
5 - Algemeneveiligheidstips	76
6 - Speciale veiligheidstipsvoor dit apparaat	80

Pagina

7 - Montage en instelwerkzaamheden	81
8 - Gebruik	84
9 - Werkwijze	85
10 - Onderhoud en milieuubescherming	87
11 - Servicetips	89

1 - Omvang van de levering

Afb. 1: Controlleren, dat de levering compleet en van onberispelijke kwaliteit is:

1. 1 bovenfrees
2. 2 × spantang, waarvan
   1 x voorgemonteerd
   3.1 kopieerhuls
   4.1 zijgeber, 2× bout
   5.1 bochtgeleider, 2× bout, 2× moer
   6.1 langsgeleider met twee geleidestangen
   7.1 centreerpunt
   8.1 steeksleutel
3. Gebruiksaanwijzing
4. Garantiebewijs

In geval van ontbrekende onderdelen of beschadigingen: Wend u tot de verkoper. Apparaat nicht in gebruik nemen!

2 - Technische informatie

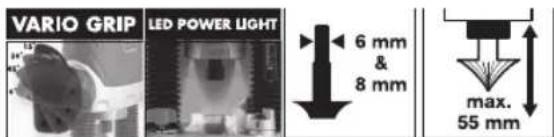

Technische gegevens

Elektrische voeding	230 V~/50 Hz
Nominaal ingangsvermogen	1300 W
Motortoerental (onbelast)	n0=12000-28000 min-1
Gewicht	3800 g
Isolatie	met dubbele veiligheidsisolatie ☑
Snoer	300 cm

M is een geregisteerd handelsmerk van de firma Meister Werkzeuge GmbH Wuppertal / Germany

Technische wijzigingen voorbehonden.

Geluidsemissie/trilling

Geluidsemissie

$$ \begin{array}{l} L _ {D A}: 8 7, 0 \mathrm {d B} (A) \ \mathrm {L} _ {\mathrm {W A}}: 9 8, 0 \mathrm {d B} (\mathrm {A}) \ \end{array} $$

Meetonzekerheid:

Lawaai-/trillingsinformatie

Meetwaardes bepaald overeenkomstig EN 60745-1:2009.

De vermelde trillingsemissiewaarde
werd volgens een genormeer
testprocededgemeten en kan als
vergelijking van verschillende
elevtrowerktuigen gebrukt worden.

De vermelde trillingsemissiewaarde kan ook voor een inleidende inschatting van de nadelige invloed gezruikt worden.

OPGELET! De trillings - emissiewaarde kan tijdens het gebruik van het elektrogereedschap van de vermelde waarde verschillen, in functie van de manier waarop het elektrogereedschap gebruikt worden.

Er moeten veiligheidsmaatregelen ter bescherming van de gebruiker vastgelegd worden. Hierbij geleurt de inschatting van de nadelige invloed rekening houdend met de feitelijke gebruiksomstandigheden. (Daarbij要去 rekening gehonden worden met alle fases van de bedrijfscyclus, d.w.z. ook de periodes waarin het

electrogereedschapuitgeschakeld is en de periodes waarin het weliswaar ingeschakeld is, maar zonder belasting draait.)

OPGELET! Een zekere geluidshinder door dit apparaat is onvermijdhaar. Plankaarom lawaai-intensieve werkzaamheden op toegestane en waarvoor geschikte tijdstippen. Houd u desnoods aan rusttijden en beperk de arbeidsduur tot hetoodzakelijkste.
OPGELET! De inwerking van lawaai kan gehoorschadeverozaken. Werkkaarom uitsluitend met passende gehoorbescherming. Personen die zich in de omgeving bevinden,要去enkaarom eveneens passende gehoorbescherming dragen.

Typeplaatje

Technische gegevens op het typeplaatje in acht nemen!

3 - Onderdelen

1 Netsnoer met netstekker
2 Fijninstelling diepteanslag
3 Handgreep (rechts)
4 Vastzetschroef diepteaanslag
5 Diepteaanslag met schaal
6 Dieptebegrenzer
7 Stofkap
8 Grondplaat
9 Ventilatiesleuven motorhuis

10 Handgreep (links)

11 Vergrendeling schuine stand van de handgreep
12 Vastzethendel

13 Freeskop met ingebouwde spontang
14 Bevestigingsbout (2 x) voor langsgeleider
15 Aansluiting spaanderafzuiig
16 Aan-/Uitschakelaar
17 Vastzetknop continu gebruik
18 Opnamepunt (2 x) voor langsgeber
19 Toerentalregelaar

4 - Bedoeld gebruik

De bovenfrees dient voor het met de hand geleid freeze van massieve harde en zachtte houtsoorten en verlijmde houtsoorten voor het huishoudelijk gebruik. De bovenfrees is Niet voor het harde, bedrijfsmatige gebruik op bouwplaatsen bestemd.

Elke andere toepassing is gevaarlijk, in strijk met de voorschriften en leidt tot het vervallen van de aansprakelijkheid en garantie!

De bovenfrees is Niet voor zakelijk gebruik bestemd.

Doelgroep

De bovenfrees is voor de doe-het-zelver met grondige ervaringen en vaardigheden bedoeld.

Dit apparaat is nicht geschikt om door Personen (inclusief kinderen) met beperkte fysiieke, motorische of mentale vaardigheden of met een gebrek aan ervaring en/of kennis gebruikt te worden, tenzij onder toezicht van een voor hun verilgheid verantwoordelijk personoof tenzij ze instructies kreten over hoe het apparaat gebruikt moet worden. Kinderen mogen in geen geval met het apparaat spelen.

Voor het bewerken toegestane materialen

Massieve goed gedroogde harde en zachté houtsoorten alsmede verlijmde houtsoorten, vrij van vreemde voorwerpen zoals spijkers, schroeven en mortelresten.

Toegestane omgevingsvoorwaarden

De bovenfrees is bedoeld voor toepassing in droge binnenruimten zonder extreme klimatologische invloeden. De bovenfrees is nicht geschikt voor gebruik in een explosieve omgeving!

Dit apparaat is alleen voor gebruik in huishoudelijktoepassingen bestemd.

Niet-reglementair gebruik

Alle toepassingen met het apparaat die Niet in het hoofdstuk Reglementair gebruik' vermeld worden, gelden als Niet-reglementair gebruik.

Toepassingen waar voor het elektrogereedschap Niet voorzien is, hunnen gevaarlijke situatuies en letsels veroorzaken. Gebruik geen toebehoren die Niet special voor dit elektro - gereedschap voorzien zijn.

De möglichkeid om het accessoire op het elektrogereedschap te bevestigen, garandeert geen veilig gebruik.

Het toegestane toerental van het inzet - gereedschap moet ten minste zo hoog zijn als het op het elektro gereedschap vermelde maximale toerental. Toebehoren die sneller draaien dan toegelaten, können breken en in het rond vliegen.

Er bestaat verwondingsgevaar. Voor alle waaruit voortvloeije zaakschade Zoals persoonlijke schade die het gevolg is van

verkeerd gebruik is alleen de gebruiker van het apparaat aansprakelijk.

Bij gebruik van andere resp. Nietoriginele onderdelen aan de machinevervalt de garantie van de fabrikant.

Restrisico's:

De gebruiksaanwijzing bij dit elektrogereedschap bevat uitgebrede instructies om veilig te werkken. Toch draagt ieder elektrogereedschap bepaalde restrisico's in zich, die ook door de aanwezige veiligheids voorzieningen nicht volledig uitgesloten+kennen worden. Bedien elektro gereedschapaarom altijd met de nodige voorzichtigheid.

Restrisico's kunnen bijvoorbeeld zijn:

• Aanraken van roterende delen of inzetgereedschap.
• Verwonding door in het rond vliegende werkstukken of delen van werkstukken.
• Brandgevaar bij onvoldoende ventilatie van de motor.
• Gehoorschade bij werken zonder gehoorbescheming.

Veilig werken hangt ook af van de mate waarin het bedieningspersoneel vertrouwd is met het respectievelijke elektrogereedschap! Overeenkomstige machinekennis en omzichtig handelentijdens het werk helpen bestaande restrisico's te verminderen.

WAARSCHUWING! Dit elektrogereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan in bepaalde omstandigheden de werkking van actieve of passieve medische implantaten nudelig beinvloeden.

Om het risico van ernstige of dodelijkke verwondingen te beperken, raden wij personen met medische implantaten aan hun arts en de fabrikant van het medische implantaat advies te vragen, voor het elektrogereedschap gebruikt worden.

5 - Algemene veiligheidstips voor de omgang met elektrisch gereedschap

LET OP! Lees alle veiligheids - voorschriften en aanwijzingen. Wanner de volgende voorschriften nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar deze veiligheids - voorschriften en aanwijzingen goed voor later gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereed schappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1 Werkomgeving

a Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereed - schappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.

c Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneru wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d Gebruik de kabel nicht voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zich goedgekeurd. Het gebruik van een

voor gebruik buitenshuis geschikteverlungkabel beperkt het risico vaneen elektrische schok.

f Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermiijdbaar is, gebruikt u een aardlekschakelaar. Dit beperkt het risico van een elektrische schok.

3 Veiligheid van Personen

a Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b Draag persoonlijke beschemende uitrusting en.altijd een veiligheids -bril. Het gebruik van beschemende uitrusting, zoals een stofmasker, slipvaste schoenen, een veiligheids -helm of gehoorbescherming, afhankelijk van de werkomgeving, vermindert het verwondingsgevaar.
c Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u het op de stroom -voorziening of de accu aansluit en voordat u het oppakt of draagt. Als u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of als u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een

draaiend deel van het gereedschap kan tot verwondingen leiden.

e Overschat uzelf Niet. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachte situatuies beter onder controle houden.
f Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden konnen door bewegende delen worden meegenomen.
g Houd handgrepen droog, schoon en vrij van olie en vet. Vettige grepen met olie zichn glad en leiden tot het verlies van de controle.
h Wanneer stofafzigings- of stofopvangvoorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van deze voorzieningen beperkt het gevaar door stof.
4 Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beteren veiliger binnen het aangegeven capaciteitsbereik.
b Gebruik geen elektrisch gereedschap waarvan de schakelaardefect is.Elektrisch gereedschap dat Niet meer kan worden in- of

uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.
d Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er Niet mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gezruikt.
e Verzorg het gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig worden beinvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
f Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snug vasten zich gemakkelijker te geleiden.
g Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen en zoals voor dit speciale gereed -schaps type voorgeschreiben. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereed - schappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5 Service

a Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat deeiligheid van het gereedschap in stand blijft.

b Als het aansluitsnoer worden beschadigd, moet het door de fabrikant of zich klantenservice vertegenwoordiger worden verrangen, om gezaren te voorkomen.

6 Bijkomende veiligheidsinstructies

• Houd het elektrische gereedschapuitsluitend bij de geisoleerdegreepoppervlakken vast omdat defreees het eigenc netsnoer kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaat -onderdelen onder spanning zetten en tot een elektrische schok leiden.
• Bevestig en beveilig het gereed -schap door middel van klemhaken of op een andere manier op een stabiele ondergrond. Als u het werkstuk alleen met de hand vasthoudt of gegen uw lichaam houdt, blijft het labeli, wat ertoe kan leiden dat u de controle verliest.
• Laat andere Personen, in het bijzonder kinderen, het elektrische gereedschap of het snoer Niet aanraken.

• Gebruik het aangewezen elektrische gereedschap. Gebruik voor zware werkzaamheden geen machines met een laag prestatievermogen.

• Gebruik het elektrische gereedschap Niet voor doeleinden, waaroor het Niet voorzien is.
  Bij het werkden in de open lucht is slipvast schoeisel aan te bevelen.

• Beveilig het werkstuk. Gebruik de spaninrichtingen of een bankschoef om het werkstuk vast te houden. Het worden daarmee veiliger vastgehouden dan met uw hand.
• Neem de aanwijzingen in acht met het oog op de smering en de gereedschapswissel.
• Controller regelmatig het aansluitsnoor van het elektrische gereedschap en LAST het bij beschadiging door een erkendvakman vernieuwen.
• Controller de verlengsnoeren regelmatig en verrangzsche als ze beschadigd zijn.
• Houd handgrepen droog, schoon en vrij van olie en vet.
• Controller het elektrische gereedschap op eventuele beschadigingen.
  Voorverder gebruik van het elektrische gereedschap要去en beschemmingsinrichtingen oflicht beschadigde onderdelen zorgvuldig op hun correcte en reglementair voorgeschreiben werkung onderzocht worden.

• Controller of er onderdelen beschadigd zich. Alle onderdelen要去en correct gemonteerd zich en voldoen aan alle voorwaarden om de correcte werkung van het elektrische gereedschap te garanderen.

• Beschadigde beschermingsinrichtingen en onderdelen要去en zoals reglementair voorgeschreiben door een erkende servicewerkplaats gerepareerd of uitgewisseld worden voor zover niets anders in de gebruiksaanwijzing aangegeven is.

• Beschadigde schakelaars要去en bij een serviceworkplaatservangen worden.

OPGELET! Het gebruik van ander inzetgereedschap en van andere toebehoren kan voor u een gevaar voor verwondingen beteken.

6 - Speciale verilgheidstips voor dit apparaat

• Uitsluitend met scherpe en onbeschadigde freeskopen freeze!
• De bovenfrees algijd eerst inschakelen en dan de freeskop op het werkstuk zetten!
  Tijdens het frezen de grondplaat algijd met het gehele vlak op het werkstuk lately rusten!
  Tijdens het frezen met gevoel op gelijkmatige voeding letten. Het forceren van een hogere voedings -snelheid houdt het gevaar van ongevallen in en leidt tot voortijdige slijtage van de freeskop!
• Aangesloten stofzuiger regelmatig leegmaken. Verstopte afzuigkanalen leiden tot een ophoping van spaanders in het werkbereik!

• Leg de bovenfrees pas neer, als de motor geheel tot stilstand is gekomen.

• Bovenfrees Niet op een inrichting monteren. De bovenfrees is Niet bedoeld voor stationair gebruik!

• Stofzuigerslang zo geleiden, dat hij de freeswerkzaamheden nicht hindert en geen struikelblok vormt!

Brandbevelig ing

Brandbeveiligingsmaatregelen bij de houtbewerking: Poeder- of CO_2 -blusser beschikbaar honden!

Veiligheidsmarkering

De symbolen op de behuizing hebden de volgende betekenis:

Nr.5458060

Bj.2014 SN05001

Modeln. en bouwjaar

MOF 1300

Modelaanduiding

Belangrijk!

Veiligheidsbril dragen!

Belangrijk!

Netspanning, -frequentie en

opgenomen vermogen

n_p = 12000 - 28000min^-1

Onbelast toerental

Schachtdoorsnede van de freeskopen

Let op! Werk.altijd met een aangesloten stofafzuiging!

Niet bij het huisvuil gooien!

Belangrijk! Gebruiks - aanwijzing inucht nemen!

Vrijwillig kwaliteitskenmerk,geprüfte Sicherheit (gecontroleerde veiligheid)

Huis is met dubbele veiligheidsisolatie

CE-markering (overeen - stemming met Europese veiligheidsnormen)

Adres van de fabrikant

7 - Montage en instelwerk zaamheden

LET OP! Voor alle montage- en instelwerkzaamheden de netstekker uit het stopcontact trekken!

Spantang en freeskop monteren

Gevaar voor letsel! Trek voor de montagewerkzaamheden de stekker uit het stopcontact. Bij het hanteren met de freeskop veiligheidshandschoenen dragen!

Bovenfrees op de zijkant leggen.

Afb. 7-1: vereenvoudigde afbeelding zonder freesbasis

Freesas (1) met de hand draaien en tegelijk op de vastzetknop (2) drukken. Zodra de vastzetknop inklikt: Stevig ingedrukt honden en met de steeksleutel de freeshouder (3) eraf schroeven.

Afb. 7-1: Passende spontang (4) voor de gebruike freeskop gebruiken.

Voor freeskopen met schacht van 6 mm:kleine binnendoorsnedeschacht van 8 mm:grote binnendoorsnede.

Spantang (4)plaatsen en freeshoender (3) met de hand er weeer los op schroeven.

Afb. 7-3: Plaats de schacht van de freeskop (5) met ca. 3/4 van de schachtlengte in de spantang (4).

Afb. 7-4: Freesas (1) met de hand met de klok mee draaien en tegelijk op de vastzetknop (2) drukken. Zodra deze vastklikt: Vasthouden en met de steeksleutel de freeshouder (3) stevig dichtschroeven.

Diepteaanslag instellen

Het instellen van de diepteaanslag is raadzaam, als de freeskop met een gedefinieerde diepte in het oppervlak van het werkstuk moet worden gestoken.

Freeskop inzetten.

Dieptebegrenzer op nulpositie stellen (zie afb. 7-9).

Bovenfrees op het werkstukplaatsen.

Afb. 7-5: Vastzethendel loses.

Afb. 7-6: Draai de vastzetschroef (1) los. De diepteaanslag (2) tot op de dieptebegrenzer (3) latent zakken.

Afb. 7-7: Bovenfrees (4) maar onder drukken, tot de freeskop op het oppervlak van het werkstuk zit (5). Draai in deze stand vastzetschroef (1) vast.

Afb. 7-8: Bovenfrees (4) loslaten, zodate\ deze waar naar boven gaat. De diepte -aanslag is nu op 0mm freesdiepte ingesteld.

Knevelschoef (1) losdraaien en diepte - aanslag (2) zoveel als de gewenste freesdiepeaar boven schuiven.Draai in deze stand vastzetschoef (1) vast.

De diepteaanslag is nu op de gewenste freesdiepte ingesteld.

Met de fjinnstelling (6) kan de frees - diepte precies worden bijgesteld.

De ingestelde freesdiepte geldt alleen voor de momenteel gemonteerde freeskop! Bij gebruik van freeskopen met een andere geometrie moet dieipteaanslag opnieuw ingesteld worden.

Freesdiepte instellen en vastzetten

Gevaar voor letsell! Trek voor het instellen de stekker uit het stopcontact.

Het vastzetten van de freesdiepte is raadzaam als aan de kopse kant beginnend met een gedefinieree diepte over de gehele lenghte van het werkstuk moet worden gefreedsd.

Freeskop inzetten.

Diepteaanslag instellen (zie boven)

Afb. 7-12: Zet de bovenfrees op de kant van het werkstuk en druk hem maar beneden, tot de diepteaanslag (2) op de dieptebegrenzer zit (1).

Afb. 7-13: Deze instelling met het vastzethendel vergrendelen.

Dieptebegrenzer instellen

Met de dieptebegrenzer kan de ingestelde maat van de diepteaanslag 5mm of 10mm worden verminderd.

Diepteaanslag instellen (zie boven)

Afb. 7-9: Nulpositie.

Afb. 7-10: De ingestelde freesdiepte wordt met 5mm verminderd.

Afb. 7-11: De ingestelde freesdiepte wordt met 10mm verminderd.

Schuine hoek van handgreep instellen

De schuine stand van de handgrepen kan voor het ergonomisch werk in 4 standen worden versteld.

Afb. 7-14: Bovenfrees aan beiden handgrepen vastpakken. Vergrendeling links en rechts loseen. Verander de schuine stand van de handgreep en LASTaarbij de vergrendeling los.Verstel deschuine stand van de handgreep tot aan het vastklikken van de vergrendeling.

Gevaar voor letse! Frees alleen met vastgeklike vergrendeling!

Spaanderafzuging aansluten

Ter bescherming gegen het inademen van voor de gezondheid gevaarlijk stof altijd met een aangesloten stofzuiger werken! Hiervoor is elke in de handel gebruikelijk stofzuiger geschikt die een slang heeft die lang genoeg is (bewegings - vrijheid!).

Afb. 7-15: Steek een stofzuigerslang op de aansluitstomp van de stofkap (gebruik eventueel een adapter).

Toerental instellen

Afb. 7-16: Toerentalregelaar instellen (1 = minimaal, max. = maximaal toerental).

Accessoires monteren

Voor verschillende taken is telkens een van de volgende montages moodzakelijk:

Kopieerhuls monteren
Zigeleider monteren
- Langsgeber monteren
- Bochtgeleider monteren
- Centreerpunt monteren

De Niet benodigde delen van tevoren demonteren!

Gevaar voor letse! Trek voor alle montagewerkzaamheden de stekker uit het stopcontact!

Kopieerhuls monteren

Toepassingsvoorbeeld: Meerdere gelijkvormige werkstukken met gebruikmaking van een kopieersjabloon make (serieproductie).

Voorwaarde: Er{kunnen alleen freeskopen worden gezrukt, die zonder aanraking door de kopieerhuls passen!

Afb. 7-17: Beide boutjes van de stofkap waar beneden uit de grondplaats schroeven. De moeren要去en in devatting blijven zitten!

Plaats de kopieerhuls met de rand van de huls waar beneden wijzend.

Draai de bye boutjes wee door de kopieerhuls erin.

Zijgeleider monteren

Toepassingsvoorbeeld: Rechte kanten frezen.

Afb. 7-18: Draai de beiden voor de zichgeleider passende bouten uit de grondplaat.

Houd de zichgeleider van onderen tegen de grondplaat en monteer deze met de beiden boute.

Langsgeleider monteren

Toepassingsvoorbeeld: Parallel met een rechte kant van een werkstuk freeze.

Afb. 7-19: Beide bevestigingsbouten (1) losdraaien. Steek de geleidestangen (2) van de langsgeider in de grondplaat.

Afstand instellen en bevestigingsboute stevig aandraaien.

Afb. 7-20: Keer bij een bijzonder grote afstand:tussen freesbaan en kant van het werkstuk de langsgeleider om. Bouw waarvoor met behulp van de combinatiesleutel de geleidestangen om.

Bochtgeleider monteren

Toepassingsvoorbeeld: Afgeronde of gebogen kanten frezen. De bochtgeleider worden op de langsgleider gemonteerd.

Afb. 7-21: Monteer de bochtgeleider met 2 bouteen en 2 moeren op de langsgeleider. Knevelschoef (1) losdraaien. Stel het loopwiel (2) zo in, dat het op halve hoogte langs de kopsekant van het werkstuk kan lopen. Knevelschoef goed vastdraaien.

Centreerpunt monteren

Toepassingsvoorbeeld: Cirkelronde werkstukken freeze.

Afb. 7-22: Langsgleider omgedraaid monteren.

Monteer de centreerpunt met de handgreepmoer op de langsgeleider.

8 - Gebruik

Controle van de veiligheid

Voor het in gebruik nemen de freeskopen eventueel alle gemonteerde onderdelen op juiste positie en goed vastzitten controeren.

Aansluten

Vóor het in gebruik nemen voor de juiste netspanning zorgen en belastbaarheid

van de huiszekering controleren (zie „Technische gegevens").

Stekker in het stopcontact steken: De bovenfrees is gereed voor gebruik.

LED-werklamp

LED Terwijl het apparaat ingeschakeld is,licht de LED-werklamp op voor een beter zich en om veilig te werken op donkereplaatsen.De werklamp dooft bij het loslaten van de in-/uitschakelaar.

OPGELET! LED van de laserklasse 1! Kijk nichtrechtstreeks in de laser odomat dit schade aan de ogen tot gevolg kan hebben.

Inschakelen

Gebruik met momentschakelaar

Afb. 8-1: Aan-/Uit-schakelaar (1) drukken. De bovenfrees begint te draaien. De LED-verlichting gaat aan.

Continu gebruik

Afb. 8-1: Aan-/Uit-schakelaar (1) drukken. De bovenfrees begint te draaien. De LEDverlichting gaat aan. De vastzetknop (2) indrukken en de Aan-/Uit-schakelaar loslaten.

Toerental instellen

Afb. 8-2: Toerentalregelaar instellen (1 = minimaal, max. = maximaal toerental).

Opmerking: Dehelderheid van de LED-verlichting is afhankelijk van het toerental.

Uitschakelen

Na gebruik met momentschakelaar

Afb. 8-1: Aan-/Uit-schakelaar (1) loslaten. De bovenfrees stopt. De LED-verlichting gaat UIT.

Gevaar voor letsel door nalopende freeskop! Wachten tot de motor geheel stil staat!

Na continu gebruik

Afb. 8-1: Aan-/Uit-schakelaar (1) drukken. De vastzetknop (2) springt los. Der Aan-/ Uit-schakelaar loslaten. De bovenfrees stopt. De LED-verlichting gaat UIT.

Gevaar voor letsel door nalopende freeskop! Wachten tot de motor geheel stil staat!

Veiligheid na stroomuitval tijdens continu gebruik

Bij stroomuitval tijdens continu gebruik (vastzetknop ingedrukt): Bovenfrees onmiddelijk uitschakelen! Niet met ingedrukte vastzetknop neerleggen!

Gevaar voor letsel door ongecontroleerd opnieuw inschakelen! Zet bij stroomuitval de vastzetknop meteen los!

9 - Werkwijze

Voorbereiding van het werkstuk

Vreemde voorwerpen uit het werkstuk verwijderen (spijkers, schroeven, mortelresten enz.). Ze zijn een gevaar voor de freeskop.

Gevaar voor letsel door wegslingerend werkstuk! Werkstuk veilig fixeren!

Werkstuk alsid in de bankschroef spannen of met lijmtangen op de werkbank bevestigen. Op een vrij freesbaan letten!

Standaardwerkwijze

Gevaar voor letsel! Niet met een hand werkken!

Voedingsrichting bij het zijdelings frezen

Gevaar voor letsel door terugslag! Bij het zijdelings frezen de juiste voedingsrichting in acht nemen!

Afb. 9-1: Bij het zijdelings freeze moet het werkstuk zich.altijd in de voedings -richting links van de freeskap bevinden!

Niet acheteruit freeze!

Proeffrezen

Doorslaggebend voor zuivere resultaten bijn:

• juiste toerental en
• juiste voedingsnelheid.

De waarden zijn afhankelijk van de gebruike houtsoort, de vorm van de freeskop en de hoeveelheid afgefreesd materiaal.

Te lage toerentallen en een te snelle voeding leiden tot ruwe freeskanten. Te hoge toerentallen en een te geringe voeding leiden tot een oververhitte freeskop en verkleurde freeskanten.

De volgende gegevens dieren als orientatie bij de Voorinstelling van het toerental op de regelaar (19):

Stand van de regelaar	tpm
1	12000
2	ca. 15200
3	ca. 18400
4	ca. 21600
5	ca. 24800
max.	28000

Daarom: Altijd eerst met een stuk afvalhout van de gebruike houtsoort proeffrezen!

Frezen door insteken in het oppervlak

Voorwaarden:

• De freeskop要去 aan de onderkant snijgereedschap hebben. De freeskopen met loopwiel zichn nicht geschikt voor insteken!
• De freeskop mag zich naar boven toe smaller worden.

Monteer afhankelijk van de taak kopieer - huls, centreerpunt of langsgeleider.

Diepteaanslag instellen (zie sectie Diepteaanslag instellen).

Bovenfrees met freesbasis op het werkstuk zetten. De freeskop mag het werkstuk nog nicht raken!

Bovenfrees aanzetten.

Zodra het ingestelde toerental bereikt is: Bovenfrees maar beneden drukken zodate freeskop in het werkstuk insteekt.

Bovenfrees met gevoel gelijkmatig vooruitschuiven.

Aan het einde van het te freeze tranject bovenfrees weeer optillen zodat de freeskop vrijkomt.

Bovenfrees uitzetten.

Gevaar voor letsel door nalopende freeskop! Wachten tot de motor helemaal stilstaat!

Dan pas de bovenfrees van het werkstuk halen en neerleggen.

Frezen - beginnend aan de voorzijde

Monteer afhankelijk van de taak kopieer - huls, centreerpunt of langsgeleider.

Freesdiepte instellen en vastzetten (zie sectie „Freesdiepte instellen").

Bovenfrees met freesbasis op het begin van het werkstuk zetten. De freeskop mag het werkstuk nog nicht raken!

Bovenfrees aanzetten.

Zodra het ingestelde toerental bereikt is: Bovenfrees met gevoel gelijkmatig door het werkstuk schuiven.

Aan het einde van het te freeze tranject bovenfrees doorschuiven tot de freeskop vrij komt. Freesbasis op het werkstuk latent rusten!

Bovenfrees uitzetten.

Gevaar voor letsel door nalopende freeskop! Wachten tot de motor helemaal stilstaat!

Dan pas de bovenfrees van het werkstuk halen en neerleggen.

Vastgestelde vorm kopieerfrezen

Kopieerhuls monteren (zie hoofdstuk 7 - Montage- en instelwerkzaamheden).

Kopieersjabloon aanmake

Kopieersjabloon van stevig materiaal vervaardigen; materiaaldikte: min. 3 mm.

Afb. 9-2: Daar bij rekening honden met de vereiste verplaatsing tussen kopieersjabloon (1) en contour van het werkstuk (2)! De maat resulteert uit de afstand tussen kopieerhuls (3) en snijkant van de freeskop (4).

Frezen

Afb. 9-3: De bovenfrees zo geleiden dat de kopieerhuls gegen het kopieersjabloon ligt.

Rechte stukken frezen

Langsgeleider monteren (zie hoofdt suk 7 - Montage- en instelwerkzaamheden).

Afb. 9-4 (Langsgeleider instellen): Beide knevelschroeven losdraaien. Afstand tussen de langsgeleider en de freeskop maar wens instellen.

Beide knevelschroeven stevig aandraaien.

Afb. 9-5: De bovenfrees zo geleiden dat de langsgeleider gegen de kant van het werkstuk ligt.

Rechte kanten frezen

Zijgeleider monteren (zie hoofdstuk 7 - Montage- en instelwerkzaamheden).

Afb. 9-6: Geleid de bovenfrees met de zichgeleider langs de Kant van het werkstuk.

Afgeronde of gebogen kanten frezen

Bochtgeleider monteren (zie hoofdstuk 7 - Montage- en instelwerkzaamheden).

Afb. 9-7: Geleid de bovenfrees met het loopwiel van de bochtgeleider langs de kant van het werkstuk.

Afb. 9-8: Draaiijdens het frezen de bovenfrees tangentieel ten opzichte van de kant van het werkstuk om gelijkmatige freeskanten te bereiken.

Cirkelronde werkstukken freeze

Centreerpunt monteren (zie hoofdstuk 7 - Montage- en instelwerkzaamheden).

Afb. 9-9: Centreerpunt met de linkerhand op het werkstuk drukken (eventuele voorboren) en vasthouden. Met derechterland de bovenfrees geleiden.

Vormen uit de losse hand freeze

Toepassingsvoorbeelden: Patronen, geschreven tekst of andere vormen uit de losse hand in het oppervlak van het werkstuk freeze. Voor het frezen uit de losse hand worden er geen hulpmiddelen op de bovenfrees gemonteerd.

10 - Onderhoud en milieu bescherming

Onderhoud

gebruik nemen! Defect door bevoegt,
deskundig personeel lately verhelpen!

Tijdens het frezen: Aangesloten stofzuiger regelmatig leegmaken. Verstopte afzuigkanalen leiden tot een ophoping van spaanders in het werkbereik!

Reiniging

Gevaar voor letsel! Trek voor reinigingswerkzaamheden de stekker uit het stopcontact!

Na afloop van alle werkzaamheden:

• Ventilatiesleuven met droge kwast van stof en spaanders bevrijden.
• Behuizing van buiten met eenietsvochtig gemaakte doek reinigen engoedlatendrogen.

Gevaar van schade aan het apparaat! Bovenfrees Niet nat schoonmaking! Gebruik geen oplosmiddel!

Reparatie

Koolborstels verrangen

Met versleten koolborstels draait de motor nicht rond, blijft staan of loopt moeilijk aan.

De koolborstels mogen alleen door geautoriseerd, deskundig personeel verwangen worden.

Opsponen en verhelpen van storingen

• De bovenfrees begint nicht te draaien? Stopcontact en bijbehorende huiszekering controlleren. Juiste netspanning controlleren (zie sectie „Technische

gegevens'). Of: Koolborstels door geauthoriseerd, deskundig personeel latent controleren.

• De gefreesde vlakken worden ruw of hobbelig? De freeskop is nicht meer scherp of uitgesleten. Of: De voedingsnelheid is te hoog. Of: Het toerental is te laag.
• De gefreesde vlakken zijn donker verkleurd? De freeskop is warmgelopen. Laten afkoelen! Of: De voedingsnelheid is te laag. Of: Het toerental is te hoog.
• Het motortoerental worden tijdens het frezen duidelijk lager? De voedingsnelheid is te hoog. Met minder voeding werken!
• De motor draai nicht rond, blijft staan of loopt moeilijk aan? Koolborstels door geautoriseerd, deskundig personeel latent verrangen.
• Wordt de bovenfrees zeer warm?
  Kritisch continu gebruik onder
  maximale last. Afkoelpauze inlassen!

OPGELET! Niet meer bruikbare elektro- en accuapparaten horen Niet,thisis bij het huishoudelijk afval! Zemoeten overeenkomstig richtlijn 2012/19 EU voor afgedankte elekto- en

elektronische apparatuur afzonderlijk verzameld en maar een milieuvriendelijk en vakkundig recycling - centrum gebracht worden.

Breng Niet meer bruikbare elektrische apparatuur maar eenplaatselijk inzamelpunt. Verpakkingsmaterialen maar soort geschaffen inzamelen en conform deplaatselijkbepalingen afvoeren.Vraag voor details bij uw gemeente na.

11 - Servicetips

• Bewaar de machine, de handleiding en eventuele hulpstukken in de originele verpakking. Op die manier heeft u zowel alle informatatie als alle onderdelen steeds bij de hand.
• MeisterCRAFT-gereedschappen behoeven nauwelijks enig onderhoud. Voor het schoonmaken van het machinehuis is een vochtige doek voldoende. Elektromachines nooit in het water houden. Verdere aan wijzingen treft u in de handleiding aan.
• MeisterCRAFT-artikelen worden aan strengge kwaliteitstcontroles onderworpen. Mocht er desondanks toch nog een defect m.b.t. het functioneren optreden, dan verzoeken wij u de machine aan ons service-adres toe te zenden. De reparatietijd zal maximaal ca. 2 weken duren.
• Een korte beschrijving van het defect verzort zowel de tijd die nodig is om de fouit op te sporen, als de reparatietijd zich. Zolang de garantie geldig is, gelieve u de te repareren machine met het garantie-certificaat en de kassabon op te sturen.
• Als de reparatie Niet (meer) onder de garantie valt, dan zullen wij de

reparatiekosten helaas in rekening moeten brengen.

ATTENTIE! indien het apparaat door u wordt opengemaakt, dan verwallen al uw aanspraken op garantie!

BELANGRIJK! Wij wijzen er uitdrukkelijk op, dat wij volgens de wet op de productaansprakelijk heid nicht voor door once apparaten veroorzaakte schade op hoeven te komen, voor zover deze door oneskundige reparatie veroorzaakt of bij een verrangen van onderdelen Niet once originele onderdelen of door ons goedgekeurde onderdelen gebruikt werden en de reparatie Niet door de klantenservice van Meister Werk zeuge GmbH of een geauthoriseerdevakmanuitgevoerd werk! Dit geldt ook voor de gebruekte accessoires.

• Ter voorkoming van transportschade verzoeken wij u de machine deugdelijk te verpakken, respectievelijk de originele verpakking te gebruiken.
• Ook na het verstreijken van de garantietermijnkest u op ons blijven rekenen, omdat eventuele reparaties aan MeisterCRAFT-artikelen dan gegen lage kosten door ons worden UITgevoerd.

... wordt verklaard dat het in overeenstemming is met de volgende richtlijnen:

Toegepaste, geharmoniseerde normen:

Uygulanan normlar:

EN 60745-1:2009

EN 60745-2-17:2003+A11:2007

EN 55014-1:2006

EN 55014-2:1997+A1:2001+A2:2008

EN 61000-3-2:2006

EN 61000-3-3:12008

NL - Het hierboven beschreiben object van de verklaring voldoet aan de voorschriften van de richtlijn 2011/65/EU van het Europees Parlement en van de Raad d.d. 8 Juni 2011 ter beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
