Producttype	Gasfornuis
Merk	Electrolux
Model	EKK603504X
Hoogte	850 mm
Breedte	600 mm
Diepte	600 mm
Capaciteit van de oven	53 L
Aantal branders	4 (1 snel, 2 half-snel, 1 hulp)
Gasvoorziening	Natuur gas G20 20 mbar / LPG 30 mbar
Elektrische voeding	230 V ~ 50 Hz
Totaal vermogen branders	8,0 kW (natuur gas)
Ovenfuncties	Traditioneel bakken, hetelucht, grill, pizza, ontdooien
Type koken	Gas (kookplaat) en elektrisch (oven)
Veiligheidsthermostaat	Ja
Kinderslot	Ja (toetsenvergrendeling)
Ovenverlichting	Ja, lamp bestand tegen 300 °C
Meegeleverde accessoires	Rooster, bakplaat, opbergla
Reiniging van de deur	Deur demonteerbaar, binnenruit verwijderbaar
Ovensledes	Verwijderbaar voor reiniging
Gasconversie	Mogelijk met vervanging van injectoren en debietaanpassing

Veelgestelde vragen - EKK603504X ELECTROLUX

Hoe steek ik een brander aan?

Druk op de knop van de ontsteker, draai de knop naar de maximale stand, houd deze ongeveer 5 seconden ingedrukt om de thermokoppel te verhitten. Laat de knop los en stel de vlam bij.

Wat te doen als de vlam direct na het ontsteken uitgaat?

Houd de knop langer ingedrukt (ongeveer 5 seconden) om de thermokoppel te laten opwarmen. Als het probleem aanhoudt, controleer of de branderdeksel en de branderkroon correct geplaatst zijn.

Hoe reinig ik de oven?

Reinig na elk gebruik met zeepsop en een zachte doek. Voor hardnekkige vlekken gebruikt u een speciaal ovenreiniger. De sledes en de ovendeur kunnen worden gedemonteerd voor eenvoudigere reiniging.

Hoe stel ik de tijd in?

De tijd knippert bij de eerste aansluiting of na een stroomonderbreking. Gebruik de toetsen '+' en '-' om de tijd in te stellen. Na 5 seconden wordt de tijd opgeslagen.

Hoe vervang ik de ovenlamp?

Schakel de oven spanningsloos (zekering of automaat). Verwijder de glazen afdekking door deze tegen de klok in te draaien. Vervang door een lamp die bestand is tegen 300 °C. Plaats de afdekking terug.

Wat te doen als de oven niet warm wordt?

Controleer of de oven in werking is en de instellingen correct zijn. Zorg ervoor dat de veiligheidsthermostaat niet is geactiveerd (wacht tot deze afkoelt). Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe converteer ik het apparaat naar een ander gastype?

Vervang de branderinjectoren door die geschikt zijn voor het nieuwe gas. Pas het minimale debiet aan met de stelschroef. Vervang het typeplaatje. Deze handeling moet worden uitgevoerd door een erkende vakman.

Wat zijn de afmetingen van het apparaat?

Hoogte: 850 mm, Breedte: 600 mm, Diepte: 600 mm. Ovencapaciteit: 53 L.

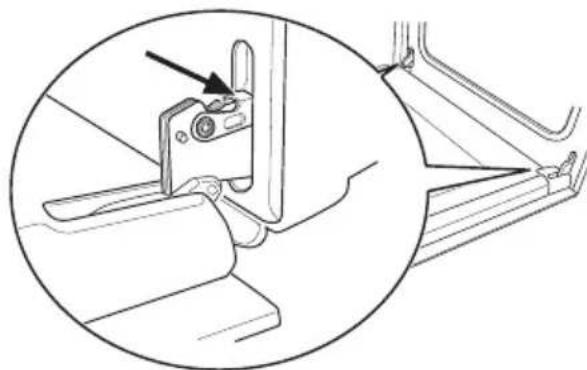

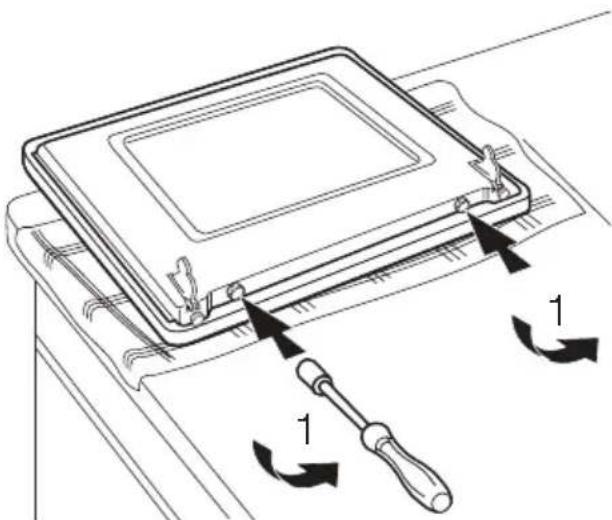

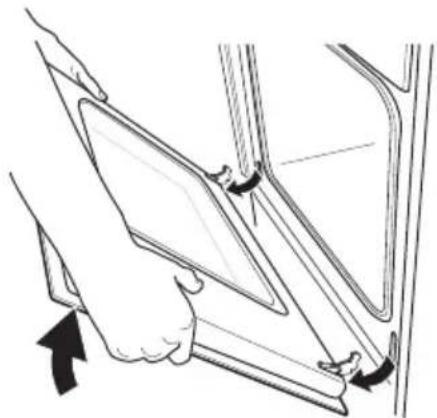

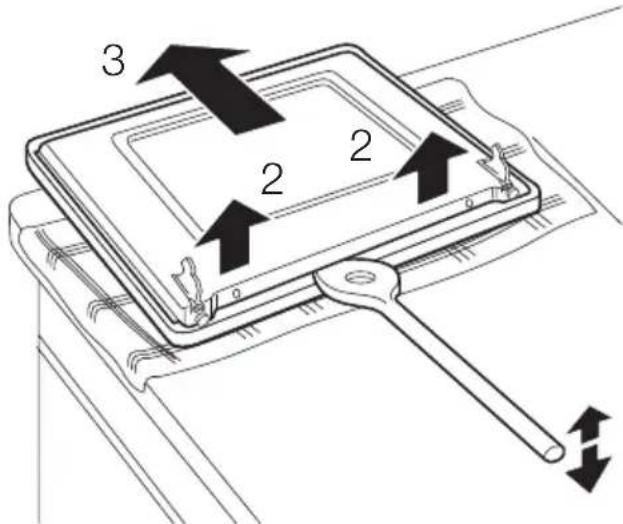

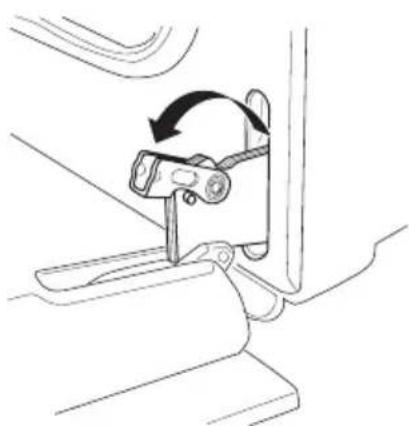

Hoe demonteer ik de ovendeur voor reiniging?

Open de deur volledig, til de hendels van de scharnieren naar voren, sluit de deur tot de eerste vergrendelpositie, en verwijder deze voorzichtig. Verwijder de binnenruit door de schroeven aan de onderrand los te draaien.

Hoe gebruik ik de heteluchtfunctie?

Draai de functiekeuzeschakelaar naar het symbool voor hetelucht. Stel de gewenste temperatuur in met de thermostaat. De ventilator verdeelt de warmte gelijkmatig, zodat u op meerdere niveaus tegelijk kunt bakken.

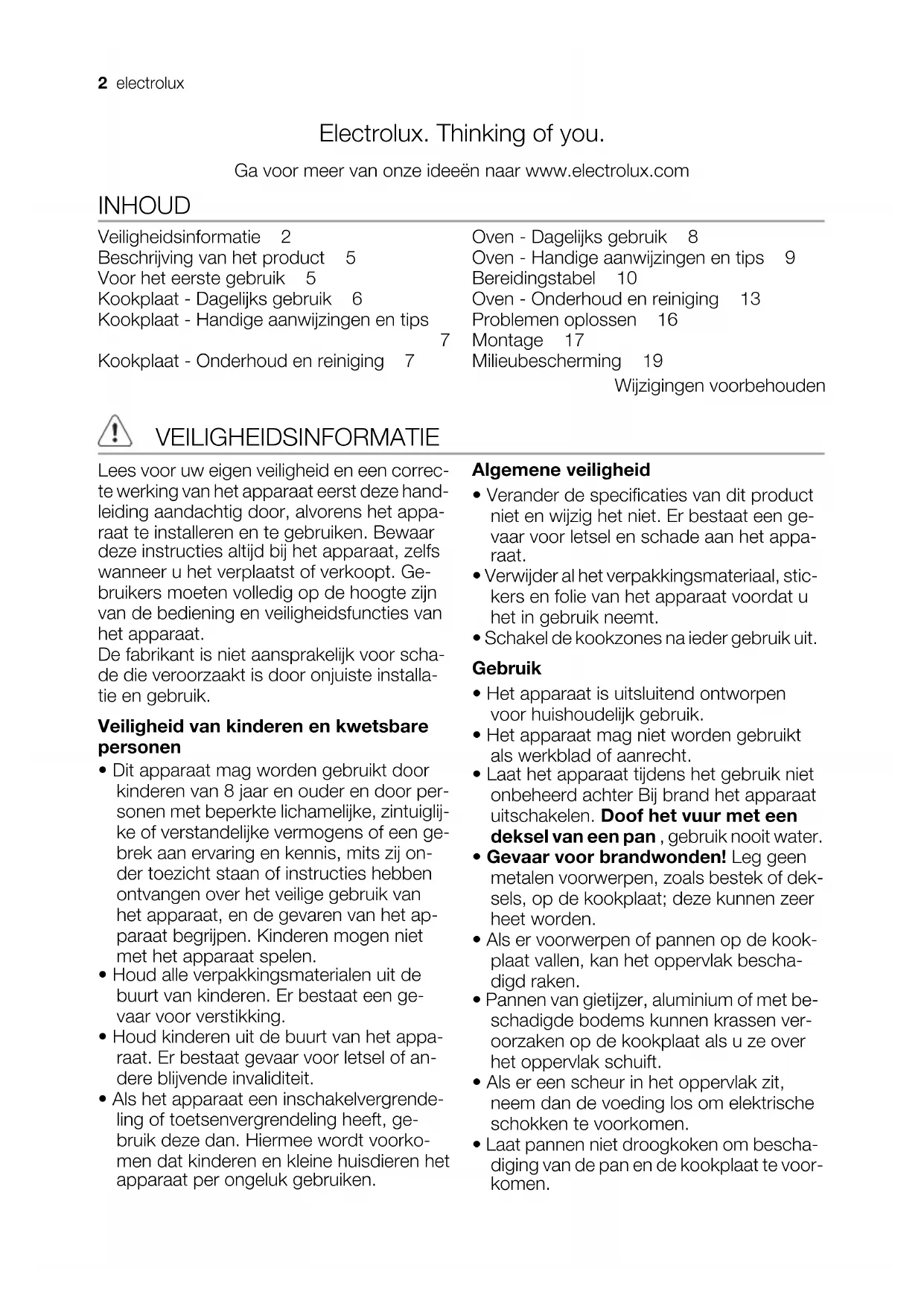

GEBRUIKSAANWIJZING EKK603504X ELECTROLUX

Ga voor meer van onsze ideeenaar www.electrolux.com

INHOUD

Veiligheidsinformatie 2

Beschrijving van het product 5

Voor het eerste gebruik 5

Kookplaat - Dagelijks gebruik 6

Kookplaat - Handige aanwijzingen en tips

7

Kookplaat - Onderhoud en reiniging 7

Oven - Dagelijks gelebruik 8

Oven - Handige aanwijzingen en tips 9

Bereidingstabel 10

Oven-Onderhoud en reiniging 13

Problemen oplossen 16

Montage 17

Milieubescherming 19

Wijzigingen voorbehouden

VEILIGHEIDSINFORMATIE

Lees voor uw eigen verilgheid en een correcte werkung van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installereren en te gebruiken. Bewaar deze instructies.altijd bij het apparaat, zelfs wonneer u het verplaatst of verkoopt. Gebruikers要去en volledig op de hoogte zich van de bediening en verilgheidsfuncties van het apparaat.

De fabrikant is nicht aansprakelijk voor schade die veroorzaakt is door onjuiste installationen gebruik.

Veiligheid van kinderen en kwetsbare personen

• Dit apparaat mag worden gezruikt door kinderen van 8aar en ouder en door personen met beperkke lichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, mits zich onder toezicht staan of instructies hebben ontvangen over het veilige gebruik van het apparaat, en de bevaren van het apparaat begrijpen. Kinderenogen Niet met het apparaat spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Er bestaat een gevaar voor verstikking.
• Houd kinderen uit de buurt van het apparat. Er bestaat gevaar voor letsel of andere blijvende invaliditeit.
• Als het apparaat een inschakelvergrendeling of toetsenvergrendeling heeft, gelebruik deze dan. Hiermee worden voorkomen dat kinderen enkleine huisdieren het apparaat per ongeluk gelebruiken.

Algemene veiligheid

• Verander de specificaties van dit product Niet en wijzig het Niet. Er bestaat een gevaar voor letsel en schade aan het apparaat.
• Verwijder al het verpakkingsmaterial, stickers en folie van het apparaat voordat u het in gebruik neemt.
• Schakel de kookzones na ieder gebruik UIT.

Gebruik

• Het apparaat isuitsluitend ontworpen voor huishoudelijk gebruik.
• Het apparaat mag nicht worden gebrukt als werkblad of aanrecht.
• Laat het apparaatijdens het gebruik Niet onbeheerd awhile Bij brand het apparaat uitschaken. Doof het vuur met een deksel van een pan, gebruik nooit water.
• Gevaar voor brandwonden! Leg geen metalen voorwerpen, zoals bestek of dek-sels, op de kookplaat; deze können zeer heet worden.
• Als er voorwerpen of pannen op de kookplaat vallen, kan het oppervlak beschadigd raken.
• Pannen van gietijzer, aluminium of met beschadigde bodems können krassen veroorzaken op de kookplaat als u ze over het oppervlak schuift.
• Als er een scheur in het oppervlak zit, neem dan de voeding los om elektrische schokken te voorkomen.

• Laat pannen nicht droogkoken om beschadiging van de pan en de kookplaat te voorkomen.

• Gebruik de kookzones nicht met lege pannen of zonder pannen erop.

• Verkleuring van het email in de oven heeft geen ongewenst effect op de werkking van het apparaat. De garantie komt hier-door Niet te verrallen.
• Oefen geen kracht uit op de deur van het apparaat.
• De binnenkant van het apparaat worden heetijdens gebruik. Er kuren brandwon den ontstaan. Gebruik handschoenen als u accessoires of potten plaatst of verwijdert.
• Gebruikers met een geimplanteerde pacemaker要去en hun bovenlichaam op een afstand van minimaal 30 cm van ingeschakelde inductiekookzones houden.
• Ga.altijd ieits terug staan van het apparaat als u de deur van het apparaat opentijdens de werking van het apparaat (met name bij Stoomgaren).Zodat stoom of hitte kan ontsnappen.

• Om schade of verkleuring van het@email te voorkomen:

• plaats geen voorwerpen direct op de vloer van het apparaat endek het Niet af met aluminiumfolie

• plaats geen heet water direct op het apparaat

• bewaar geen vochtige gerechten en eten in het apparaat als ukaar bent met koken

• Gebruik dit apparaat Niet als het contact maakt met water. Bedien het apparaat Niet met natte handen.

• Bewaar geen vochtige gerechten en voed-sel in het apparaat nadat u klaar bent met de bereiding, waar het vocht het email kan beschadigen of in de inbouwmeubels kan dringen.
• Plaats geen brandbare vloeistoffen,licht ontvlambare materialen of voorwerpen die kuren smelten (bijv. plastic folie,plastic, aluminium) op of in de buurt van het apparaat.
• Alleen hittebestendige accessoires kūn nen in de ruimte onder de oven worden geplaatst. Plaats hier geen brandbare materialen.
• Zorg er alkijd voor dat de ovenopening aan dechterzijde van de kookplaat Niet wordt afgedekt zDat de ovenruimte kan worden geventileerd.

Let op! Glazen deksels können barsten als ze worden verhit. Zet alle branders uit alvorens de deksel dicht te doen.

Onderhoud en reiniging

• Schakel het apparaat uit en trek de steker uit het stopcontact voordat u onderhoudswerkzaamheden verricht. Zorg ervoor dat het apparaat is afgekoeld.
• Houd het apparaat alsijd schoon. Vet- of voedselresten in de oven konnen brand veroorzaken.
• Door het apparaat regelmatig te reinigen voorkomt u dat het oppervlakmaterialaalachtenuitgaat.
• Reinig het apparaat alleen met water en zeep. Scherpe voorwerpen, schuurmiddelen, schuursponsjes en vlekkenverwijderaars+knen schade aan het apparaatveroorzaken.
• Reinig het apparaat Niet met stoom- of hoge drukreinigers.
• Reinig de glazen ovendeur nicht met schuurmiddelen of metalen schrapers. Het hittebestendige oppervlak van de binnenruit kan hierdoor breken en verbrijzeilen.
• Zorg ervoor dat de glaspanelen afgekoeld zich voordat u deze reinigt. Het glaskan anders barsten.
• Wees voorzichtig bij het verwijderen van de deuruit het apparaat. De deur is zwaar!
• Als de glaspanelen van de deur beschadigd zijn, worden ze zwak en{kunnen zebreken. In dat geval要去en zeervangen worden. Neem voor meer instructies contact op met de Klantenservice.
• Volg de aanwijzingen van de ovenfabrikant op als u een ovenspray gebruikt. Spuit nooit iets op het vetfilter (indien aanwezig), de verwarmingselementen en dethermostaatsensor.
• Tijdens pyrolitische reiniging (indien aanwezig) kan hardnekkig vuil de kleur van het oppervlak beschadigen.
• Reinig katalytisch email nicht (indien aanwezig).
• Wees voorzichtig bij het verwisselen van de ovenlamp. Gevaar voor elektrische schokken!

Installatie

• Het apparaat mag alleen worden geinstalleerd, aangesloten of gerepareerd door een erkende servicemonteur.
• De wetten, voorschriften, richtig en normen die van kracht zich in het land waar het apparaat worden gebruikt,要去en volledig in achegenomen worden (veiligheidsvoorschriften, correcte recycling overeenkomstig de voorschriften, veiligheidsvoorschriften met betrekking tot elektrische installaties en/of gas, enz.)!
• Als u zich nicht aan de installment-instruk-ties houdt, dan vervalt de garantie bij het ontstaan van schade.
• Controller of het apparaat Niet beschadigd isijdens het transport. Sluit een beschadigd apparaat Niet aan. Neem indien nodig contact op met de leverancier.
• Installee het apparaat Niet in de buurt vanlicht ontvlambaar materiaal (b.v. gordijnen, theedoeken enz.)
• Verwijder al het verpakkingmaterial voordat u het apparaat in gebruik neemt.
• Dit apparaat is zwaar. Wees voorzichtig wanner u het verplaatst. Gebruik algijd beschermende handschoenen. Trek nooit aan het apparaat bij de handgreep of bij de kookplaat.
• Houd de minimumafstanden maar andere apparaten en meubels in ache!
• Belangrijk! Zet het fornuis Niet op een extra Sokkel of ander verhogend meubel. Hierdoor ontstaat het risico dat het apparaat kanfelt!

Elektrische aansluiting

• Het apparatus moet geaard worden.
• Controller of de elektrische informatatie op het typeplaatje overeenkomt met de netvoeding in uw woning.
• Gebruik.altijd een correct geinstalleerd schokvrijstopcontact.
• Gebruik geen meerwegsstekkers, -aansluitingen en verlangkabels. Er kan brand ontstaan.
• Vervang of wijzig het netsnoer Niet zich. Neem contact op het de Klantenservice.

• Er要去 een voorzijening in de elektrische installmentie aanwezig zich die het möglichk maakt om het apparaat los te koppelen van alle polen van de netvoeding, met een contactopening van minstens 3 mm.

• Zorg ervoor dat het netsnoer en de stekker Niet platgedrukt of beschadigd worden door de achterkant van het apparaat.

• Zorg ervoor dat de hoofdstekker na instal-. latie toegankelijk is.
• Trek Niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek.altijd aan de stekker.
• U dient te beschikken over de juiste scheidelingsvoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen要去en uit de houder worden verwijderd), aardlekstrips en contacten.
• Informatie over het voltage staat op hetypeplaatje.

Gasaansluiting

• Zorg ervoor dat de ventilatie rond het apparaat in orde is. Een kapotte luchttoevoer kan zuurstofgebrek veroorzaken.
• Zorg ervoor dat de gastoevoer overeen-komt met het type gas op het typepla-tje; raadpleeg het hoofdstuk "Productbeschrijving".
• Dit apparaat is Niet aangesloten op een af-zuigapparaat voor verbrandingsproducten. Het moet geinstalleerd en aangesloten worden in overeenstemming met de geldende installmentevoorschriften. Er moet speciale aandacht worden besteed aan de relevante vereisten met betrekking tot ventilatie.
• Het gebruik van een gasfornuis veroorzaakt warmte en vocht in de ruimte waar-in het geinstalleerd is. Zorg ervoor dat dekeuken goed geventileerd is: houd natuurlijke ventilatiegaten open of installeer een mechanisch ventilatieapparaat (mechanische afzuigkap).
• Er is meer ventilatie nodig als u het apparraat langdurig en intensief gebruikt (bijvoorbeeld door een raam open te zetten of door de stand van de afzuigkap te verhogen).

Service

• Dit apparaat mag alleen worden gerepaereerd door een erkend servicemonteur. Gebruik alleen originele reserveonderden. Neem contact op met de klantenservice.

Algemeen overzicht

Bedieningspaneel
2 Controleampje van de temperatuur
3 Knop van de vonkontsteking
4 Kookplaat bedieningsknuppen
5 Functieknop van de oven
6 Temperatuurknop van de oven
7 Digital display
8 Grill
9 Ovenlampje
10 Ventilator
11 Typeplaatje
12 Plaatroostergeleiders

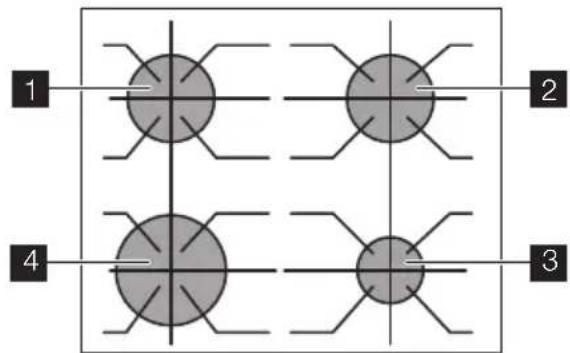

Indeling kookplaat

1 Halfsnelle brander
2 Halfsnelle brander
3 Sudderbrander
4 Snelle brander

Accessoires

Ovenrek

Voor servies, bak- en braadvormen.

Vlakke bakplaat

Voor gebak en koekjes

• Braadpan

Om te bakken en te braden of om vet op te vangen.

Bewaarlade

Onder de ovenruimte bevindt zich een bewaarlade.

Waarschuwing! De bewaarlade kan heet worden als het apparaat aan is.

i Verwijder al het verpakkingsmateriala binnenin en aan de buitenkant van de oven,voordat u de oven in gebruik neemt.Verwijder het typeplaatje Niet.

Let op! Pak, om de deur te openen, altijd de handgreep in het midden vast.

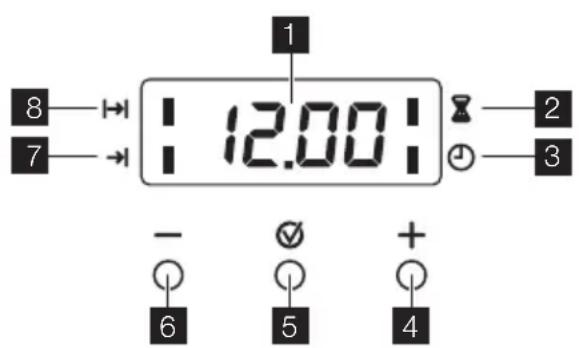

Deijd instellen

i De oven functioneert alleen als u de tijd hebt ingesteld.

Wanneer u het apparaat op de netvoeding aansluit of na een stroomstoring gaat het symbool van de tijdfunctie automatisch knipperen.

Gebruik de toets " + " of " - " om de huidigeijd in te stellen.

Na ongeveer 5 seconden stopt het knippenen en geeft de klok de ingesteldeijd van de dag waar.

i Om een ingestelde dagtijd te veranderen要去 u Niet tegelijk een automatii

sche functie (Bereidingsduur of Einde ) instellen.

Eerste reiniging

• Verwijder alle onderdelen van het apparaat.
• Reinig het apparaat voor het eerste gebruik

Belangrijk! Zie het hoofdstuk "Onderhouden reiniging".

Voorverwarmen

Stel en de maximum temperatuur in en laat de oven 45 minuten leeg werken om resten van de ovenruimte af te branden. De accessoires+kennen heler worden dan bij normal gebruik. Tijdens dezeperiode kunt u een bepaalde geur ruiken.Dit is normal. Zorg ervoor dat de kamer goed geventleerd is.

KOOKPLAAT - DAGELIJKS GEBRUIK

Aansteken van de brander

! Waarschuwing! Wees zeer voorzichtig als u open vuur in de keuken gebruikt. De fabrikant is Niet aansprakelijk voor verkeerd gebruik van de vlam
Steek altijd de brander aan voordat u de pan erop zet.

De brander aansteken:

1. Houd de ontstekingsknop ingedrukt.

2. Draai de bedieningsknop maar links op de maximale stand 日

3. Laat de onstekingsknop los maar houd de bedieningsknop nog onceveer 5 se- conden vast op deutsche stand; hierdoor wordt het thermokoppel warm. Als u dit nicht doet, gaat het gasuit.

4. Pas de vlam aan als dele goed brandt.

Als de brander na enkele pogingen nog steeds Niet aan is, controller dan of de kroon en de dop op de juiste manier geplaatst+zijn.

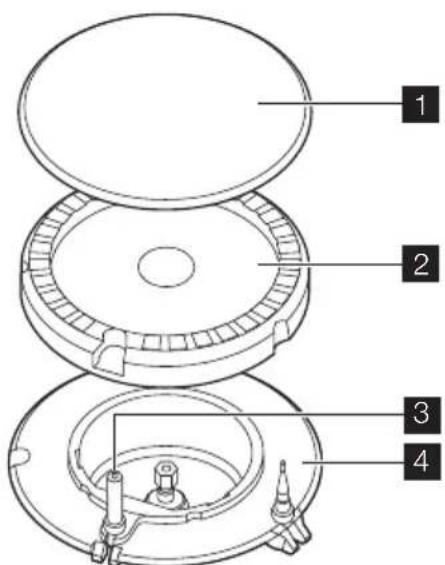

1 Dop van de brander
2 Kroon van de brander
3 Onstekingsbougie
4 Thermokoppel

! Waarschuwing! Houd de bedieningsknop Niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog Niet brandt,That de bedieningsknop dan los,draai hem in de uit-stand en probeer de brander nogmaals aan te steken nadat u minimaal 1 minuut heeft gewacht.

Belangrijk! U kunt de brander ook aansteken zonder de ontstekingsknop (b.v. als er geen elektriciteit in de keuken is). Hiervoor houdt u een vlam bij de brander, drukt u de betreffende bedieningsknop in en draait u deze maar links op de maximale stand.

i Als de brander per ongeluk uitgaat, draai de bedieningsknop dan op de uit

stand en probeer de brander nogmaals aan te steken na minimaal 1 minut.

i De ontstekingsknop kan automatisch starten als u de netvoeding inschakelt, na installmente of na een stroomuitval. Dit is normalaal.

De brander uitzetten

Om de vlam uit te zetten draait u de knop op het symbol ● .

! Waarschuwing! Draai de vlam.altijd laag of schakel deze uit voordat u de pannen van de brander haalt.

Glazen deksels können barsten als ze worden verhit. Zet alle brandersuit alvorens de deksel)dicht te doein.

KOOKPLAAT - HANDIGE AANWIJZINGEN EN TIPS

Energie bespare

• Doe indien möglich als tijd deksels op de paffen.
• Draai de vlam lager als de vloeistof begint te koken, zodat deze blijft sudderen.

Gebruik potten en pannen met een bodem die geschikt is voor de grootte van de brander.

Brander Diameter van het kookgerei

Snel 180 mm - 260 mm

Halfsnel 120 mm - 220 mm

Sudden 80 mm - 160 mm

Gebruik pannen met een bodem die zo dik en vlak möglichk is.

KOOKPLAAT - ONDERHOUD EN REINIGING

! Waarschuwing! Schakel het apparaatuit en laat het afkoelen voordat u het schoonmaakt.
! Waarschuwing! Het reinigen van het apparaat met een stoom- of hagedrukreiniger is om veiligheidsredenen Niet toegestaan.
! Waarschuwing! Gebruik geen schuurmiddelen, staalwollen sponsjes of zuren, odomat deze schade können veroorzaken aan het apparaat.
Maak de@emailen onderdelen, doppen en kronen schoon met een warm sopje.
- Was roestvrijstalen onderdelen met water en droog ze af met een zachte doeck.

• De pannensteunen mogen nicht in de afwasmachine worden gewassen; ze moeten met de hand worden aufgewassen.
• Zorg ervoor dat u de pannensteunen op de juiste manier terugplaatst nadat u ze schoongemaakt heeft.
• Om de branders goed te latent werken,要去 u ervoor zorgen dat de armen van de pannensteunen in het midden van de brander staan.
• Ga zeer voorzichtig te werk bij het verwangen van de pansteunen, dit om schade te voorkomen aan het oppervlak van de kookplaat.

Droog het apparaat na reiniging af met een zachte doek.

OVEN - DAGELIJKS GEBRUIK

Oven in- en uitschakelen

1. Draai de functieknop van de oven op een ovenfunctie.
2. Zet dethermostaatknop op de gewenste temperatuur. Het temperatuurdisplay is aan zolang de oventemperatuur toeneemt.
3. Voor het uitschakelen van de oven de schakelaar Ovenfuncties en de temperatuurknop in de stand Uit draaien.

Veiligheidsthermostat

Om te voorkomen dat de oven oververhit raakt (door onjuist gebruik van het apparaat of vanwege defecte onderdelen), heeft de oven een veiligheidsthermostat die indien nodig de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, worden de oven automatisch wee ingeschakeld.

Ovenfuncties

Ovenfunctie Toepassing
0	Uitstand Het apparaat staat uit.
	Ovenlampje Brandt ook als er geen functie is ingeschakeld.
	Conventioneel (Bo- ven- en onder- warmte)
	Onderwarmte
	Grill Klein
	Grill groot
	Pizza
	Lucht circulatie
	Ontdooien

Display

1 Functie-indicatielampjes
2 Tijdindicatie
3 Functie-indicatielampjes
4 Toets +'
5 Keuzetaets
6 Toets -

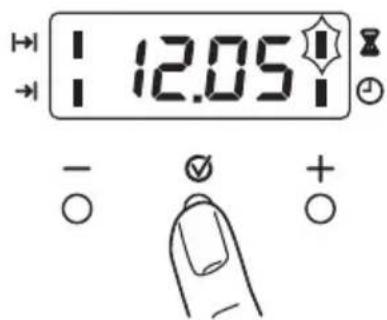

De klokfuncties instellen

1. Druk meerere malen op de keuzetoets tot het gewenste functielampje knippert.
2. Om de hijd in te stellen voor de kookwekker, bereidingsduur of einde bereiding gebruikt u de "+" of -toets.

Het contrôlelampje voor de betreffende functie gaat branden.

Wanner de tijd is verstreken, knippert het functielampje en klinkt er gedurende 2 minuteen een geluidssignaal.

i Bij de functies Bereidingsduur Iein De schakelt de oven zichzelf automatischuit.

1. Druk op een willekeurige toets om het signaal te stoppen.

Klokfunctie Toepassing
∅	Tijdstip van de dag	Toont dearend. Met deze functie kunt u dearend instellen, veranderen of opvragen.
	Kookwekker Voor	het instellen van een afteltijd. Als de ingesteldearend verzreken is, klinkt er een geluidssignaal. Deze functie is Niet van invloed op de werking van de oven.
I→I	Duur Om in te	stellen hoelang de oven gebruikt moet worden.
→I	Einde	Hier stelt u dearend in waarna u wilt dat de oven uitschakelt.

Bereidingsduur In Ein Ende kinnengelijktijdig worden gebruikt, wanneer deoven op een later tijdstip automatischwordt in- en uitgeschakeld. Stel in ditgeval eerst de Bereidingsduur In inendaarna Einde 1

De klokfuncties uitschakelen

1. Druk meerdere malen op de keuzetoets tot het gewenste functielampje knippert.
2. Houd de " - " toets ingedrukt. Na enkele seconden gaat de klokfunctieuit.

OVEN - HANDIGE AANWIJZINGEN EN TIPS

! Waarschuwing! Sluit.altijd de deur van de oven tijdens de bereiding, ook bij grillen.
i Plaats geen bakplaten, potten, etc. op de bodem van de oven om beschadiging van het email te voorkomen.
Wees voorzichtig bij het verwijderen of installeren van accessoires om beschadiging van het email te voorkomen.
- De oven heeft vier inschuifniveauaus. Tel de inschuifniveauaus vanaf de onderkant van de oven.
- U kunt verschillende gerechten op twee niveaus tegelijk bereiden. Plaats de bakplaten op niveau 1 en 3.

• De oven is voorzien van een special system dat voor luchtcirculatie zorgt en de stoom continu recycleert. Met dit system(Int)kunt u gerechten in een stoomomgeving bereiden en het voedsel zicht van binnen en knapperig van buiten houden. Hierdoor worden de bereidingstijd en het energieverbruik tot een minimum beperkt.
  Vocht kan in het apparaat of op de glazen deuren condenseren. Dit is normala. Ga altijd achechteruit als u de ovendeur opentijdens de bereiding. Om condensvorming te voorkomen kunt u de oven het Beste 10 minutes voor de bereiding inschakelen.
• Neem vocht af na elk gebruik van het apparaat.

Taarten bakken

• De Beste temperatuur voor het bereiden van gebak is:tussen de 150^ en 200^
• Verwarm de oven ongeveer 10 Minutes voor.
• Doe de ovendeur Niet open voordat driekwart van de ingestelde baktijd is versteken.
• Als u twee bakplaten tegelijk gebruikt, houd dan een niveau vrijCUSSEN de platen.

Vlees en vis bereiden

• Bereid geen vlees met een gewicht van hinter den 1 kg. Het bereiden van te klinne hoeveelheden maakt het vlees droog.
• Om rood vlees aan de buitenkant goed waar en toch sappig te krijgen, dient u de temperatuur in te stellen op 200^-250^ .
• Voor wit vlees, gezogelte en vis dient u de temperatuur:tussen de 150^ - 175^ in te stellen.
• Gebruik een lekbak voor zeer vet voed-sel, om te voorkomen dat er vlekken op

de oven komen die möglichk permanent zijn.

• Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodate het vleesvocht Niet wegloopt.
• Giet een beetje water in de lekbak om te veel rookvorming in de oven te voorkomenijdens roosteren. Om rookcondensatie te voorkomen dient u telkens een beetje water toe te voegen als dit opgedroogd is.

Bereidingstijden

Bereidingsstijden zijn afhankelijk van het soort voedsel, de structuur en het volume. Houd de werkung van de oven in de galentijdens de eerste keren dat u het apparaat gebruikt. Op die manier ontdekt u de Beste instellingen (warmte-instelling, bereidingsstijd etc.) voor uw overschalen, recepten en hoeveelheden wanner u dit apparaat gebruikt.

BEREIDINGSTABEL

Bak- en braadschema

GEBAK

GERECHT	Boven- en on- derwarmte		Hetelucht		Berei- dingstijd [min]	Opmerkingen
	Ni- veau	Temp [°C]	Ni- veau	Temp [°C]
Schuiimtaart 2 170 2 (1 en			3)	160 45-60 In cakevorm
Zandtaartdeeg 2 170 2 (1 en			3)	160 24-34 In cakevorm
Karnemelk kwarktaart	1 170	2 160 60-80 In cakevorm 26 cm
Appelgebak (appeltaart)	1 170	2 links	+ rechts	160 100-120 2 cakevormen van 20 cm op het grillrooster
Strudel	2	175	2	150	60-80	Op bakplaat
Confituurtaart	2	170	2	160	30-40	In cakevorm 26 cm
Fruitcake	2	170	2	155	60-70	In cakevorm 26 cm
Biscuittaart (bo- tervrije biscuit- taart)	2 170	2 160 35-45 In cakevorm 26 cm
Kerstcake/rijke fruitcake	2 170	2 160 50-60 In cakevorm 20 cm
Pruimentaart 2 170 2 160 50-60						In broodvorm 1)
Kleine cakes 3 170 3 (1 en			3)	160 20-30 Op vlakke	bakplaat
Koekjes 3 150 3 150 20-30						Op vlakke bakplaat 1)
Schuimpjes	3	100	3	100	90-120	Op vlakke bakplaat
Broodjes 3 190 3 180 15-20						Op vlakke bakplaat 1)
Soesjes 3 190 3 180 25-35						Op vlakke bakplaat 1)
Taartjes	3	180	2	170	45-70	In cakevorm 20 cm
Victoriataart	1 of 2	180	2	170	40-55	Links + rechts in cakevorm van 20 cm

1) Warm de oven 10 minutes voor.

BROOD EN PIZZA

GERECHT	Boven- en on- derwarmte		Hetelucht		Berei- dingstijd [min]	Opmerkingen
	Ni- veau	Temp [°C]	Ni- veau	Temp [°C]
Wit brood	1	190	1	190	60-70	1 -2 stukken, 500 gram per stuk 1)
Roggebrood	1	190	1	180	30-45	In broodvorm
Broodjes 2 190 2	(1 en 3)			180 25-40	6 - 8 broodjes op een vlak- ke bakplaat 1)
Pizza	1	190	1	190	20-30	In diepe braadpan 1)
Scones	3	200	2	190	10-20	Op vlakke bakplaat 1)

1) Warm de oven 10 minutes voor.

OVENSCHOTELS

GERECHT	Boven- en on- derwarmte		Hetelucht		Berei- dingstijd [min]	Opmerkingen
	Ni- veau	Temp [°C]	Ni- veau	Temp [°C]
Pastaflan	2	180	2	180	40-50	In vorm
Groententaart	2	200	2	175	45-60	In vorm
Quiches	1	190	1	190	40-50	In vorm
Lasagne	2	200	2	200	25-40	In vorm
Cannelloni	2	200	2	190	25-40	In vorm
Yorkshire pudding	2 220	2 210 20-30				6 puddingvormen 1)

1) Warm de oven 10 minutes voor.

VLEES

GERECHT	Boven- en on- derwarmte		Hetelucht		Berei- dingstijd [min]	Opmerkingen
	Ni- veau ®	Temp [°C]	Ni- veau ®	Temp [°C]
Rundvlees	2	200	2	190	50-70	Op ovenrooster en diepe braadpan
Varkensvlees	2	180	2	180	90-120	Op ovenrooster en diepe braadpan
Kalfsvlees	2	190	2	175	90-120	Op ovenrooster en diepe braadpan
Engelse rosbief rood	2	210	2	200	44-50	Op ovenrooster en diepe braadpan
Engelse rosbief medium	2	210	2	200	51-55	Op ovenrooster en diepe braadpan
Engelse rosbief doorbakken	2	210	2	200	55-60	Op ovenrooster en diepe braadpan
Varkenssschou- der	2 180	2 170	120-150	In diepe braadpan
Varkenssschen- kel	2	180	2	160	100-120	2 stukken in diepe braad- pan
Lamsvlees	2	190	2	190	110-130	Bout
Kip	2	200	2	200	70-85	Alles in diepe braadpan
Kalkoen	1	180	1	160	210-240	Alles in diepe braadpan
Eend	2	175	2	160	120-150	Alles in diepe braadpan
Gans	1	175	1	160	150-200	Alles in diepe braadpan
Konijn	2	190	2	175	60-80	In stukken gesneden
Haas	2	190	2	175	150-200	In stukken gesneden
Fazant	2	190	2	175	90-120	Alles in diepe braadpan

VIS

GERECHT	Boven- en on- derwarmte		Hetelucht		Berei- dingstijd [min]	Opmerkingen
	Ni- veau	Temp [°C]	Ni- veau	Temp [°C]
Forel/zeebra- sem	2	190 2 (1 en 3)	175 40-55		3-4 vissen
Tonijn/zalm	2	190	2 (1 en 3)	175 35-60	4-6 files

Grillen

Verwarm de lege oven 10 Minutes voor.

GERECHT Stuks gr	Hoveelheid		Grillen		Bereidingsstijd (minu-ten) ☑
			niveau ☐	Temp. (°C)	1e kant 2e	kant
Tournedos	4	800	3	250	12-15	12-14
Biefstuk	4	600	3	250	10-12	6-8
Worstjes	8	/	3	250	12-15	10-12
Varkenskotelet	4	600	3	250	12-16	12-14
Kip (in 2 helften)	2	1000	3	250	30-35	25-30
Spiesen	4	/	3	250	10-15	10-12
Kippenborst	4	400	3	250	12-15	12-14
Hamburger	6	600	3	250	20-30
Visfilet	4	400	3	250	12-14	10-12
Geroosterde sand-wiches	4-6	/	3	250	5-7	/
Geroosterd brood	4-6	/	3	250	2-4	2-3

Pizza

i Verwarm de lege oven 10 minuten voor.

GERECHT	Pizzafunctie		Bereidingsstijd (mi-nuten)	AANTEKENINGEN
	Niveau	temp.°C
Pizza, groot	1	200	15~25	Op vlakke bakplaat
Pizza, Klein	1	200	10~20	Op vlakke bakplaat of op ovenrooster
Broodjes	1	200	15~25	Op vlakke bakplaat

OVEN - ONDERHOUD EN REINIGING

Maak de voorkant van het apparaat schoon met een zachte doeK en een warm sopje.
- Gebruik voor de metalen oppervlakken een universeel reinigingsmiddel.
- Reinig de binnenkant van de oven na elk gebruik. VerontreinigungenCTXZich dan het makkelijkst verwijderen en+kunnen dan Niet aanbranden.
- Verwijder hardnekig vuil met een speciale ovenreiniger.
Maak alle oventoebehoren na elk gebruik schoon met een zachte doek en een warm sopje en een reinigingsmiddel en LASTZdoen.
- Toebehoren met antiaanbaklaag mogen nicht worden schoon gemaakt met een agressieve reinigingsmiddel, voorwerpen met scherpe randen of afwasautomaat.

Hierdoor kan de antiaanbaklaag onherstelbaar worden beschadigd!

Ovengeleiderails

U kunt de geleiders verwijderen, zodat ze gemakkelijk können worden gereinigd:

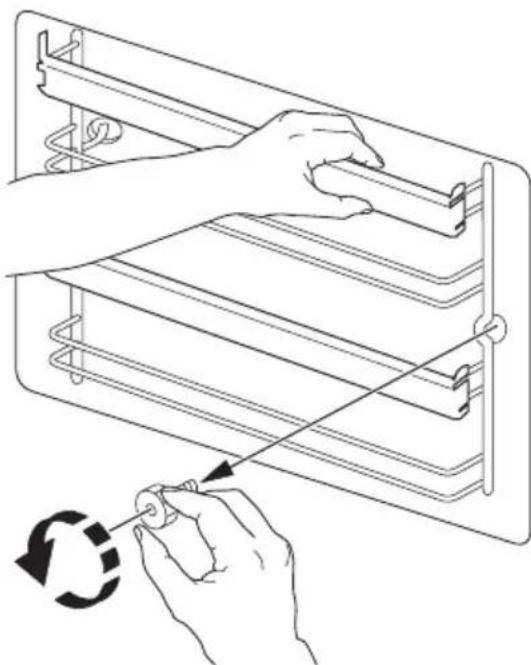

1. Verwijder de voorste schroef terwijl u met de andere hand de geleiderails vasthoudt

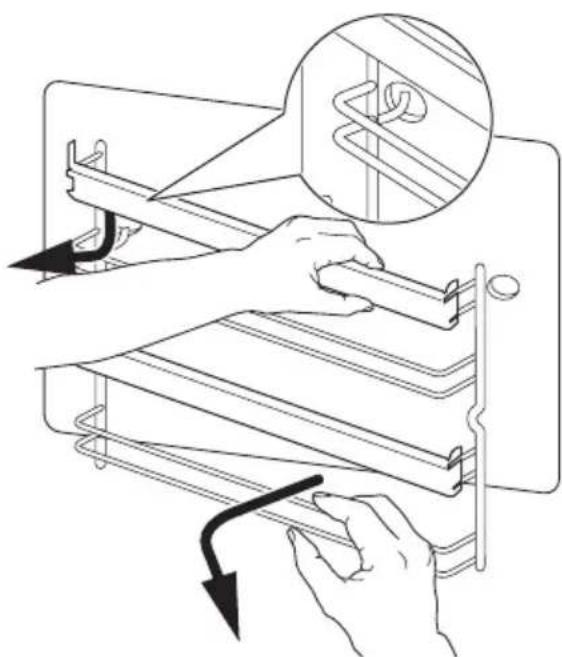

1. Trek de voorste geleiderails van de achterkant van de zichwand om de geleiderails te verwijderen.

Installeren van de inschuifrails

Installer de inschuifrails in omgekeerde volgorde.

Belangrijk! Zorg dat de

bevestigingspennen op de telescopische geleiderails waar voren wijzen.

De ovendeur reinigen

De oven heeft twee panelen van glas die achter elkaar geinstalleerd zich. Verwijder de ovendeur en het binnenste glaspaneel om het reinigen makkelijker te make.

! Waarschuwing! De ovendeur kan dichtslaan als u het binnenste glaspaneel probeert te verwijderen en de deur nog gemonteerd is.

! Waarschuwing! Zorg ervoor dat de glaspanelen afgekoeld zich voordat u de glazen deur schoonmaakt. Het glas kan anders barsten.

! Waarschuwing! Als de glaspanelen van de deur beschadigd zijn of krassen hebben, worden het glas zwak en kan het breken. Als dit het geval is, moet u de glaspanelen verrangen. Neem voormeer instructies contact op het uwplaatselijkke Klantenservice.

De ovendeur en het glaspaneel verwijderen

1. Open de deur volledig en houd de tweedeurscharnieren vast.

1. Til de hendels op de twee scharnieren omhoog en draai ze.

1. Sluit de ovendeur in de eerste openingsstand (halverwege). Trek hem daarnaaar voren en haal hem uit+zitting.

4. Leg de deur op een stabiele ondergrond, op een zachte doek. Gebruik een schroevendraier om de twee schroeven uit de onderrand van de deur te verwijderen.

Belangrijk! Verlies de schroeven nicht

1. Gebruik een houten en plastic spatel of iets dergelijks om de binnendeur te openen Houd de buitenste deur vast en duw de binnenste deur gegen de bovenrand van de deur

6. Til de binnendeur op
7. Reinig de binnenkant van de deur
Reinig het glaspaneel met een sopje. Droog het paneel voorzichtig af.

! Waarschuwing! Reinig het glaspaneel alleen met een sopje. Schuirmiddelen, vlekkenverwijderaars en scherpe voorwerpen (b.v. messen of schrapers) kunnen het glas beschadigen.

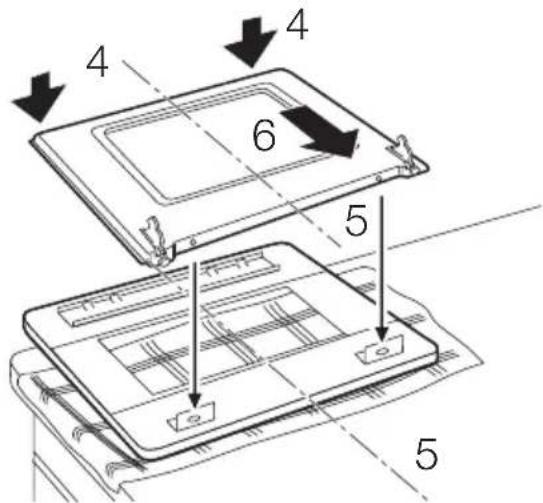

De deur en het glaspaneel terugplaatsen

Als u de deur heeft schoongemaakt,plaatst u deze terug in de oven.Volg hiervoor de stappen in omgekeerde volgordeuit.

i Apparaten van roestvrij staal of alumi-nium:

Reinig de ovendeur alleen met een natte spons. Droog hem af met een zachte doek.

Gebruik geen staalwol, zuren of bijtende materialen, sondern deze het ovenoppervlak können beschadigen. Reinig het bedieningspaneel van de oven net zo voorzichtig

Ovenlampje

! Waarschuwing! Gevaar voor elektrische schokken!

• Verwijder de zekeringen in de zekeringenkast of schakel de stroomonderbreker UIT.
  Leg een doek op de bodem van de oven om het ovenlampje en het afdek-glaasje te beschermen.

Het ovenlampje verrangen/afdekglaesj eschoonmaken

1. Draai het afdekgraasje waar links en verwijder het.
2. Reinig het glazen kapje
3. Vervang het ovenlampje door een geschikt 300^ hittebestendig ovenlampje.
4. Plaats het afdekglaaasje terug.

Voordat u het ovenlampje verrangt:

Schakel de ovenuit.

PROBLEM OPLOSSEN

Probleem Mogelijk	oorzaak Oplossing
Er is geen vonk als de brander worden aangestoken	Er is geen elektrische voeding Zorg ervoor dat het apparaat is aangesloten en de elektrische voeding is ingeschakeld.
Er is geen vonk als de brander worden aangestoken	Er is geen elektrische voeding Controleer de huisinstallatie (ze-keringenkast).
Er is geen vonk als de brander worden aangestoken	Het branderdeksel en de kroon zitten Niet goed op hunplaats	Zorg ervoor dat het branderdeksel en de kroon goed op hunplaats zitten.
De vlam.gaat meteen na de ont-steking UIT	Het thermokoppel is Niet heet genoeg	Houd na het ontsteken van de vlam de knop ongeveer 5 se-conden ingedrukt.
De gasring brandt onregelmatig	De branderkroon is verstopt met etensresten	Zorg ervoor dat de inspuiter Niet verstopt is en dat de bran-derkroon schoon is.
Het apparaat werkt—helemaal Niet	De zekering in de zekeringen-kast is uitgeschakeld	Controleer de zekering. Als de zekering meerere老人家 slaat, raadpleegt u een bevoeg-de elektricien.
De oven wordeniet warm	De oven is Niet ingeschakeld	Schakel de oven in
De oven wordeniet warm De benodigde kookstanden zijn Niet ingesteld	Controleer de kookstand
Het ovenlampje brandt Niet	Het ovenlampje is stuk	Vervang het ovenlampje
Op het display verschijnen "12.00" en "LED"	Een stroomonderbreking Stel de klok opnieuw in
Stoom en condens slaan neer op de gerechten en in de oven-ruimte	U heeft het gerecht te lang in de oven laten staan	Laat gerechten na afloop van de bereiding nicht langer dan 15-20 minuten in de oven staan

Als u Niet zelf het probleem=kunt verhelpen, neem dan contact op met uw verkoper of met de serviceafdeling.

! Waarschuwing! De reparatie aan het apparaat mag uitsluitend worden uitgevoerd door een gekwalificeerd en deskundig persoon.

Belangrijk! Bij fouitieve bediening van het apparatusaat wordt het bezoek van de technicus van de klantenservice of de vakhandelaar in rekening gebracht, zichs tijdens de garantieperiode.

Als u Niet zich het probleem kunt verhelpen, neem dan contact op met uw verkoper of met de serviceafdeling.

Deze gegevens zijn nodig om u snel en juist te helpen. Deze gegevens staan

op hetypeplaatje (zie "Productbeschrijving")

• Modelbeschrijving
• Productnummer (PNC) ....
• Serienummer (S.N.)

i Hints voor apparaten met een meta- len voorkant:

Als u de deur opent gedurende of direct na het bakken of braden, kan het glas beslaan.

MONTAGE

Belangrijk! Lees eerst het hoofdstuk
Veiligheid aandachtig door.

Technische gegevens

Afmetingen
Hoopte 850 mm
Breedte 600 mm
Diepte 600 mm
Ovencapaciteit 53 l

Gascategory II2H3B/P

Gastroevoer G20(2H) 20 mbar

Bypassdiameter

Brander Ø Bypass in 1/100 mm.
Suddenen 28
Halfsnel 32
Snel 42

Gasbranders

BRAN- DER	NORMAAL VERMO- GEN kW kW	VERMIN- DERD VERMO- GEN	NORMAAL VERMOGEN
			AARDGAS G20 (2H) - 20 mbar		LPG (Butaan/Propaan) mbar
			inj. 1/100 mm	m3/h	inj. 1/100 mm	g/h G30 G31
Sudder- brander	1,0	0,33	70	0,095	50	72	71
Semi- snelle brander	2,0	0,45	96	0,190	71	145	143
Snelle brander	3,0 (aard- gas) 2,8 (LPG)	0,75	119	0,286	86	204	200

Gasbranders G20 13 mbar - uitsluitend Rusland

BRANDER	NORMAAL VERMOGEN	VERLAAGD VERMOGEN	NORMAAL VERMOGEN AARDGAS G20 13 mbar
	kW	kW	inj. 1/100 mm	m³/h
Sudderbrander	0,9	0,33	80	0,095
Halfsnelle brander	1,4	0,45	105	0,148
Snelle brander	1,9	0,75	120	0,201

Gasaansluiting

Kies voor vaste leidingen of gebruik een flexiblele pijp van roestvrij staal die voldoet aan de geldende voorschriften. Als u flexiblele metalen pijpen gebruikt, let er dan op dat deze Niet in aanraking komen met beweegbare onderdelen en nicht platgedrukt worden.

Flexible aansluiting met nicht-metalen leidingen

Als het möglich is om de aansluiting over het gehele bereik makkelijk te controlleren, kurz u een flexibele pijp gebruiken. De flexibele pijp要去 stevig worden bevestigd met klemmen.

Installatie: gebruik de rubberen pijphouder. Maak algid de pakking dicht. Ga daarna verder met de gasaansluiting. De flexibele pijp is geschikt als deze aan de volgende voorwaarden voldoet:

• de pijp kan Niet warmer worden dan de kamertemperatuur, hoger dan 30^
• is nicht longer dan 1500mm
• vertoont geen regelkleppen;
• is nicht onderhevig aan tractie of torsie;
  -kommen in contact met snijranden of hoeken;
• kan makkelijk geinspecteerd worden om de conditie te controleren.

Controle van de staat van de flexibele pijp bestaat uit het volgende:

• de pijp vertoont geen barsten, smeden, markeringen of verbrandingen bij de uit-einden en over de gehele lenghte;
• het materiaal is nicht hard geworden, maar heeft de juiste elastiteit;
• de bevestigingsklemmen zichn nicht verroest;
• de houdbaarheidstemijn is Niet versteken.

Als een of meer van deze defecten zichtbaar is, repareer de pijp dan Niet, maar verwang hem.

Belangrijk! Als de installmentie voltooid is, dient u te controleren of de afdichting van elke pijpfitting goed is. Gebruik een zeepoplossing, geen vlam!

De gastoevoer bevindt zich aan de ache terkant van het bedieningspaneel.

Waarschuwing! Voordat u een gasverbinding maakt, dient u het netsnoer uit het stopcontact te

halen of de zekering in de stoppenkast uit te schakelen. Sluit de hoofdkraan van de gastoevoer.

1 Gasaansluitingspunt (er is slechts een punt geschikt voor het apparaat)
2 Pakking
3Instelbare aansluting
4 LPG rubberpijphouder
5 Aardgas pijphouder
i Het toestel is ingesteld op standardagas, om de instelling te wijzigen kiest u de pijphouderuit de lijst. Gebruik altijdde pakking.

Vervangen van de sproeiers

1. Verwijder de pannensteunen.
2. Verwijder de dappen en kronen van de brander.
3. Verwijder de spreieers met een moersleutel 7 en venvang ze door de spreieers voor het type gas dat u wilt gebruiken.
4. Zet de onderdelen wee in elkaar; volg bezelfde procedure in omgekeerde volgordeuit.
5. Vervang het typeplaatje (bij de gasleiding) door hetplaatje voor het neue typegastroevoer. U vindt dit etiket in de verpakking van de sproeiers, die bijgeleverd is bij het apparaat.

Als de gasdruk instelbaar is of afwijk van de vereist druk, moet u een geschikte drukregelaar op de gasleiding installeren.

Afstelling van het minimumniveau

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.

2. Draai de knop op de laagste stand.

3. Verwijder de bedieningsknop.

4. Pas de positie van de stelschroef aan met een platte schroevendraier. Als u van aardgas 20 mbar overgaat op vloeijaar gas, draai de stelschroef dan helemaal dicht. Als u van vloeijaar gas overgaat op aardgas 20 mbar, draai de stelschroef dan ongeveer een kwartslag.

1 Stelschroef voor minimumniveau

1. Zorg ervoor dat de vlam Niet uitgaat als u de knop snel van de hoogste maar de laagste stand draait.

Waarschuwing! Zet het apparaat Niet op een voetstuk

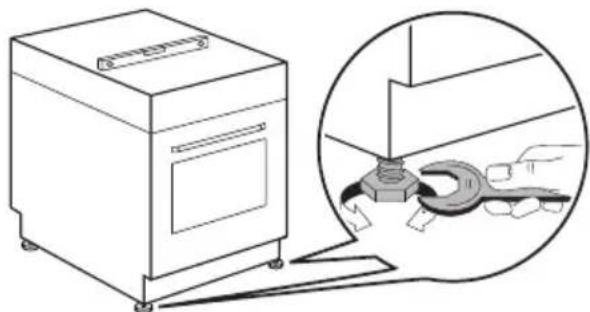

Waterpas zetten

Gebruik de pootjes aan de onderkant van het apparaat om het op gelijke hoogte te brengen met andere meubels.

! Waarschuwing! De elektrische installmente mag uitsluitend worden UITgevoerd door een gekwalificeerd en deskundig persoon.
i De fabrikant is nicht aansprakelijk als u de veiligheidsmaatregelen in het hoofdstuk "Veiligheid" Niet opvolgt.

Dit apparaat wordt alleen geleverd met een netsnoer.

PRODUTTORE:

C.so Lino Zanussi, 26-33080 Porcia (PN), Italia.

MILIEUBESCHERMING

Het symboolop het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar moet worden afgegeben bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u mogelijkke negatieve gevolgen voor mens en milieuu die zich zonden+kennen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmaterialiaal

Het verpakkingsmaterial is milieuvriendelijk en geschikt voor hergebruik. Kunststofonderdelen worden aangeduid met internationale afkortingen, zoals PE, PS, etc. Gooi het verpakkingsmaterial weg in de waarvoord bestemde containers van uw vuilnisophaal-dienst.

! Waarschuwing! Om ervoor te zorgen dat het apparaat geen gevaar oplevert, moet het onklaar gemaakt worden voordat u het weggoit.

Trek de stekker uit het stopcontact en verwijder de voedingskabel van het apparaat.
