Produkttyp	Gasherd
Marke	Electrolux
Modell	EKK603504X
Höhe	850 mm
Breite	600 mm
Tiefe	600 mm
Ofenvolumen	53 L
Anzahl der Brenner	4 (1 Schnellbrenner, 2 Semi-Schnellbrenner, 1 Hilfsbrenner)
Gasversorgung	Erdgas G20 20 mbar / Flüssiggas 30 mbar
Stromversorgung	230 V ~ 50 Hz
Gesamtleistung der Brenner	8,0 kW (Erdgas)
Ofenfunktionen	Ober-/Unterhitze, Heißluft, Grill, Pizza, Auftauen
Kochtyp	Gas (Kochfeld) und elektrisch (Backofen)
Sicherheitsthermostat	Ja
Kindersicherung	Ja (Tastensperre)
Ofenbeleuchtung	Ja, hitzebeständige Glühbirne bis 300 °C
Mitgeliefertes Zubehör	Gitter, Fettpfanne, Schublade
Türreinigung	Abnehmbare Tür, herausnehmbare Innenscheibe

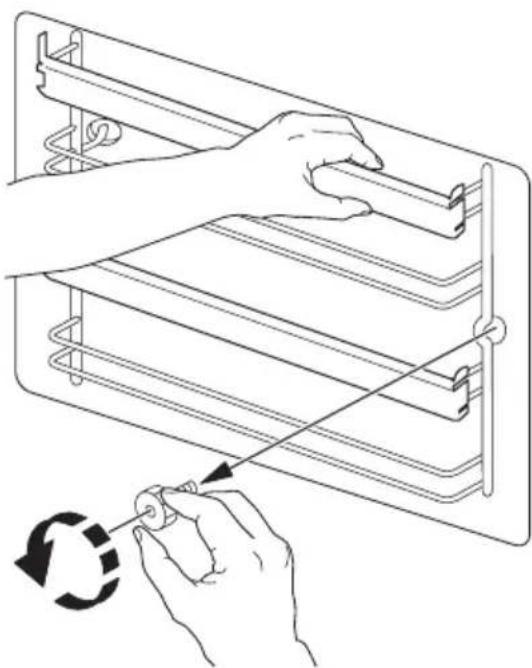

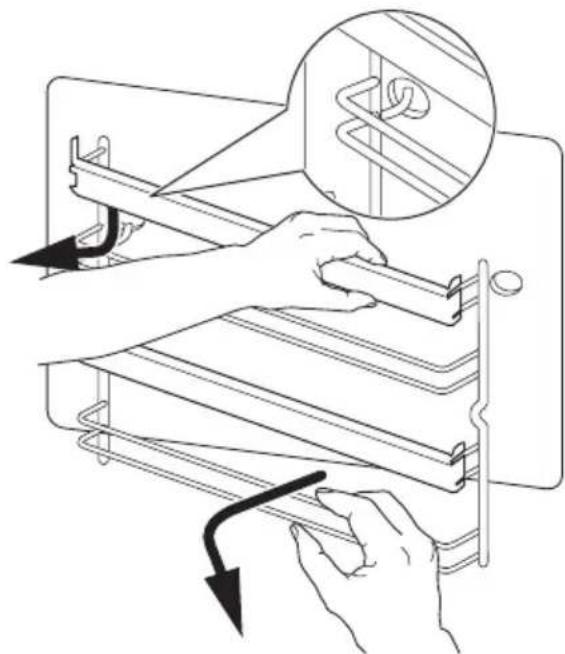

Ofenschienen	Herausnehmbar zur Reinigung
Gasumstellung	Möglich durch Düsenwechsel und Einstellung der Mindestdurchflussmenge

Häufig gestellte Fragen - EKK603504X ELECTROLUX

Wie zünde ich einen Brenner an?

Drücken Sie die Taste des Funkengebers, drehen Sie den Knopf auf die maximale Stellung, halten Sie ihn etwa 5 Sekunden gedrückt, um das Thermoelement zu erwärmen. Lassen Sie die Taste los und stellen Sie die Flamme ein.

Was tun, wenn die Flamme sofort nach dem Zünden erlischt?

Halten Sie den Knopf länger gedrückt (ca. 5 Sekunden), damit das Thermoelement erwärmt wird. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Brennerdeckel und die Brennerkrone richtig positioniert sind.

Wie reinige ich den Backofen?

Reinigen Sie nach jedem Gebrauch mit Seifenwasser und einem weichen Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie einen speziellen Ofenreiniger. Die Schienen und die Ofentür sind zur einfacheren Reinigung abnehmbar.

Wie stelle ich die Tageszeit ein?

Die Uhr blinkt nach dem ersten Anschluss oder einem Stromausfall. Verwenden Sie die Tasten '+' und '-', um die Uhrzeit einzustellen. Nach 5 Sekunden wird die Uhrzeit gespeichert.

Wie wechsle ich die Ofenlampe?

Schalten Sie den Backofen stromlos (Sicherung oder Leitungsschutzschalter). Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn ab. Ersetzen Sie die Lampe durch eine hitzebeständige Lampe bis 300 °C. Setzen Sie die Abdeckung wieder ein.

Was tun, wenn der Backofen nicht heizt?

Überprüfen Sie, ob der Backofen eingeschaltet ist und die Einstellungen korrekt sind. Stellen Sie sicher, dass der Sicherheitsthermostat nicht ausgelöst hat (warten Sie eine Abkühlung). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie stelle ich das Gerät auf eine andere Gasart um?

Ersetzen Sie die Brennerdüsen durch die für das neue Gas geeigneten. Stellen Sie die Mindestdurchflussmenge mit der Einstellschraube ein. Ersetzen Sie das Typenschild. Der Eingriff muss von einem autorisierten Fachmann durchgeführt werden.

Welche Maße hat das Gerät?

Höhe: 850 mm, Breite: 600 mm, Tiefe: 600 mm. Ofenvolumen: 53 L.

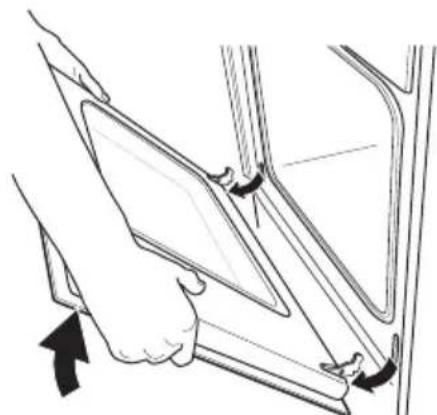

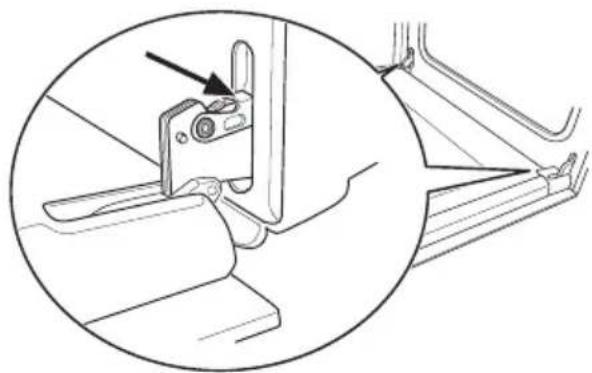

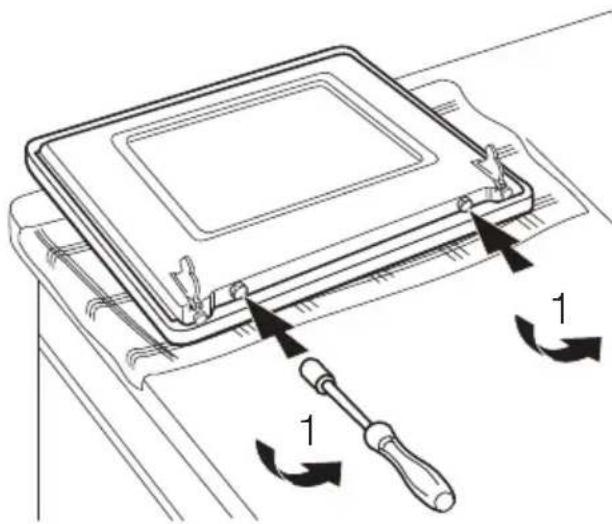

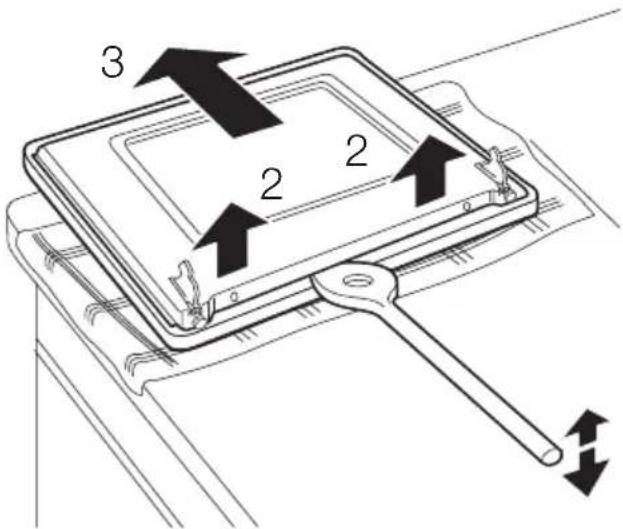

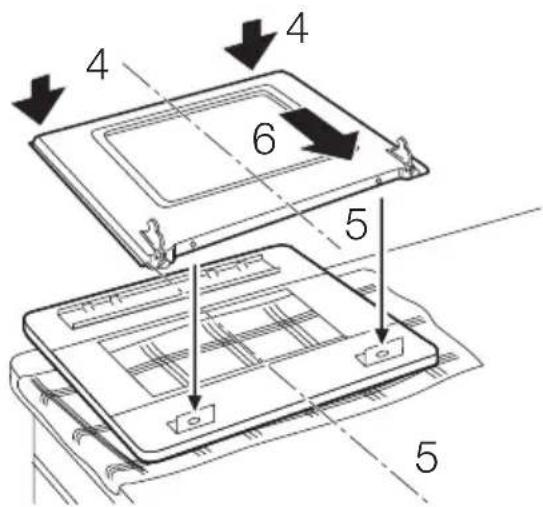

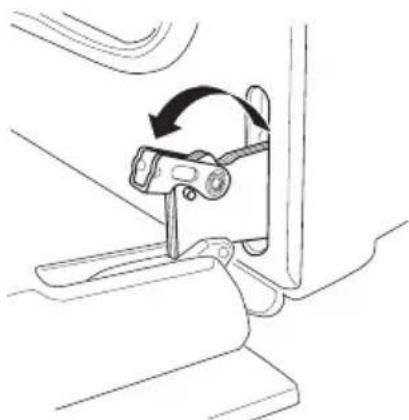

Wie baue ich die Ofentür zur Reinigung aus?

Öffnen Sie die Tür vollständig, heben Sie die Hebel der Scharniere nach vorne, schließen Sie die Tür bis zur ersten Arretierstellung, und nehmen Sie sie dann vorsichtig ab. Entfernen Sie die Innenscheibe, indem Sie die Schrauben an der Unterkante lösen.

Wie verwende ich die Heißluftfunktion?

Drehen Sie den Funktionswähler auf das Heißluft-Symbol. Stellen Sie die gewünschte Temperatur mit dem Thermostat ein. Der Ventilator verteilt die Hitze gleichmäßig und ermöglicht das gleichzeitige Garen auf mehreren Ebenen.

BEDIENUNGSANLEITUNG EKK603504X ELECTROLUX

VOOR HET EERSTE GEBRUK

Elektrische installment

Mehr zu unserem Denken finden Sie unter www.electrolux.com

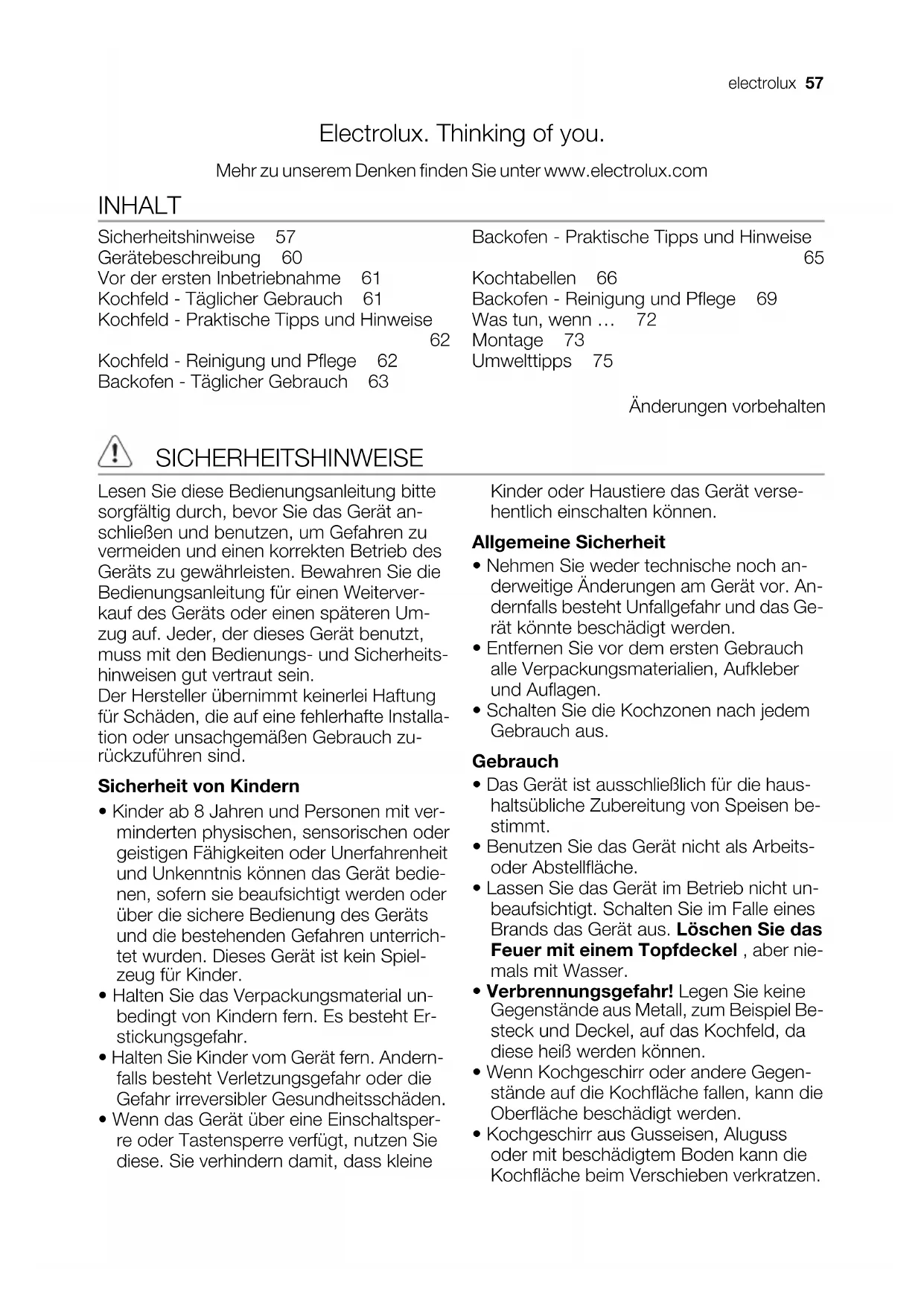

INHALT

Sicherheitshinweise 57

Gerätebeschreibung 60

VordererstenInbetriebnahme 61

Kochfeld - Täglicher Gebrauch 61

Kochfeld - Praktische Tipps und Hinweise

62

Kochfeld - Reinigung und Pflege 62

Backofen-TäglicherGebrauch 63

Backofen - Praktische Tipps und Hinweise

65

Kochtabellen 66

Backofen - Reinigung und Pflege 69

Was tun, wenn ... 72

Montage 73

Umwelttipps 75

Änderungen vorbehalten

SICHERHEITSHINWEISE

Lesen Sie diese Bedienungsanleitungitte sorgfaltig durch, bevor Sie das Gerät anschlieben und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten. Bewahren Sie die Bedienungsanleitung fur einen Weiterverkauf des Gerats oder einen späteren Umzug auf. Jeder, der these Gerät benutzt, muss mit den Bedienungs- und Sicherheitshinweisen gut vertraut sein.

Der Hersteller übernimmt keinerlei Haftung für Schäden, die auf eine fehlerhafte Installation oder unsachgemäß Gebrauch zurückzuführren sind.

Sicherheit von Kindern

• Kinder ab 8 Jahren und Personen mit verminderten physischen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit und Unkenntnis können das Gerät bedieren, sofern sie beaufsichtigt werden oder über die sichere Bedienung des Geräts und die bestehenden Gefahren unterrichtet wurden. Dieses Gerät ist kein Spielzeug für Kinder.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Es besteht Erstickungsgefahr.
• Halten Sie Kinder vom Gerät fern. Andernfalls besteht Verletzungsgefahr oder die Gefahr irreversibler Gesundheitsschäden.
• Wenn das Gerät über eine Einschalsperre oder Tastensperre verfügbar, nutzen Sie diese. Sie verhindern damit, dass keine

Kinder oder Haustiere das Gerät versehentlich einschalten können.

Allgemeine Sicherheit

• Nehmen Sie weder technische noch anderweitige Änderungen am Gerät vor. Aufernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien, Aufkleber und Auflagen.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

Gebrauch

Das Gerät ist ausschließlich für die haushaltsübliche Zubereitung von Speisen bestimmt.
- Benutzen Sie das Gerät nicht als Arbeits-oder Abstellfläche.
- Lassen Sie das Gerät im Betrieb nicht unbeaufsichtigt. Schalten Sie im Falle eines Brands das Gerät aus. Löschen Sie das Feuer mit einem Topfdeckel, aber niemals mit Wasser.
- Verbrennungsgefahr! Legen Sie keine Gegenstände aus Metall, zum Beispiel Besteck und Deckel, auf das Kochfeld, daß diese heißt werden können.
- Wenn Kochgeschirr oder andere Gegenstände auf die Kochfläche fallen, kann die Oberfläche beschädigt werden.
Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigtem Boden kann die Kochfläche beim Verschieben verkratzen.

• Bei Sprüngen in der Oberfläche des Kochfelds schalten Sie die Stromversorgung aus, um einen Stromschlag zu vermeiden.
• Lassen Sie Flüssigkeit im Kochgeschirr nicht vollständig verkochen. Andernfalls kann das Kochgeschirr oder die Kochstelle beschädigt werden.
• Benutzen Sie die Kochstellen nicht mit leerrem oder ohne Kochgeschirr.
• Verfährbungen der Emailbeschichtung haben keine Auswirkung auf die Leistung des Geräts. Sie stellen keine Mängel im Sinne des Gewährleistungsrechts dar.
• Üben Sie keinen Druck auf die Geräteür aus.
• Bei Betrieb wird der Backofeninnenraum * hei . Es besteht Verbrennungsgefahr. Verwenden Sie zum Anfassen des Zubehörns und der Töppe wärmeisolierende Handschuhe.
• Träger von implantierten Herzschrittma-chern mussen sich mindestens 30 cm von eingeschalteten Kochstellen fernhalten.
  Stehen Sie in{sicherer Entfernung zum Gerät, wenn Sie die Tur während des Betriebs öffnen (besonderss beim Dampfgaren). Es konnte Dampf oder Hitze entweichen.

• So vermeiden Sie, dass die Emailbeschäftung verfürt oder beschädigt wird:

• Stellen Sie keine Gegenstände direkt auf den Backofenboden und bedecken Sie diesen nicht mit Alu-Folie

• Stellen Sie kein heiBes Wasser direkt in das Gerät

• Lassen Sie nach dem Abschalten des Geräts keine feuchten Gefäße oder Speisen im Backofeninnenraum stehen

• Benutzen Sie das Gerät nicht, wenn es mit Wasser in Kontakt ist. Bedienen Sie das Gerät nicht mit nassen Händen.

• Lassen Sie nach dem Abschalten des Geräts keine feuchten Gefäße oder Speisen im Backofeninnenraum stehen. Die Feuchtigkeit können das Email beschädigen oder sich im Gerät niederschlagen.
• Stellen Sie keine brennbaren Flüssigkeiten, leicht entzündliche Materialien oder Gegenstände, die schmelzen können (aus Kunststoff oder Aluminium), in der Nähhe des Geräts oder auf dem Gerät ab.
  In dem Fach unter dem Ofen darf nur hitzebeständiges Zubehör aufbewahrt wer-

den. In diesen Fach keine brennbaren Materialien legen.

• Sicherstellen, dass der Dampf aus dem Backofen über den hinten mittig im Kochfeld liegenden Kanal ungehindert nach oben entweichen kann.

Vorsicht! Glasdeckel konnen zerbrechen, wenn sie erhitz werden. Drehen Sie alle Brenner ab, bevor Sie den Deckel schlieben.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose. Achten Sie daraufuf, dass das Gerät abgekühlt ist.
• Halten Sie das Gerät jederzeit sauber. Ablagerungen von Fett oder Lebensmittelresten können einen Brand auslösen.
• Eine regelmäßige Reinigung verhindert den vorzeitigen Verschleib des Oberflächenmaterials.
• Reinigen Sie das Gerät ausschließlich mit Wasser und Spülmittel. Scharfe Gegenstände, Scheuermittel, Scheuerschwämme und Fleckentferner können das Gerät beschädigen.
• Reinigen Sie das Gerät nicht mit einem Dampfstrahler oder einem Hochdruckreiniger.
• Reinigen Sie die Glastür nicht mit Scheuermitteln oder metallenen Reinigungsschabern. Die hitzebestandige Oberfläche der inneren Glasscheibe kann beschädigt werden, so dass die Glasscheibe bricht.
• Warten Sie mit dem Reinigen, bis die Glasscheiben abgekühlt sind. Andernfalls besteht das Risiko, dass die Scheiben brechen.
• Gehen Sie beim Aushängen der Tur vorsichtig vor. Die Tur ist schwer!
• Falls die Glasscheiben beschädigt sind oder Kratzer aufweisen, ist die Struktur des Glases beeinträchtigt und die Scheiben können brechen. In thisem Fall mussen sie ausgetauscht werden. Weitere Informationen dazu erhalten Sie beim Kundendienst.

• Falls Sie ein Backofenspray verwenden, beachten Sie die Angaben des Herstellers. Sprühen Sie nichts auf den Fettfilter (falls vorhanden), die Heizelemente und den Thermostat sensor.

• Bei der Pyrolysereinigung (falls vorhänden) können hartnäckige Verunreinigungen die Oberfläche verfarben.

• Reinigen Sie nicht die Katalyse-Beschichtung (falls vorhanden).
• Gehen Sie beim Austauschen der Backofenlampe vorsichtig vor. Es besteht die Gefahr eines elektrischen Schlags!

Installation

• Das Gerätarf nur von einem Servicetechniker einer autorisierten Kundendienstelle installiert, angeschlossen oder repariert werden.
• Halten Sie unbedingt alle Gesetze, Verordnungen, Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit und/oder Sicherheit von Gasinstallatonen usw.) des Landes ein, in dem Sie das Gerät verwenden!
• Bei einem Verstoß gegen die Installationsanweisungen entfällt im Schadensfall der Garantieanspruch.
• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Lieferanten.
• Installieren Sie das Gerät nicht in der Nähe leicht entflammarer Materialien (z. B. Vorhängen, Geschirrtüchern usw.)
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Dieses Gerät ist schwer. Vorsicht beim Transport! Tragen Sie immer Sicherheitshandschuhe. Ziehen Sie das Gerät nie am Griff oder am Kochfeld.
• Halten Sie die Mindestabstände zu anderen Geräten ein!
• Wichtig! Stellen Sie den Herd nicht auf einen zusätzlichen Sockel oder eine hohenvergroßernde Vorrichtung. Dadurch wurde sich das Kipprisiko für das Gerät erhöhen!

Elektrischer Anschluss

Das Gerät muss geerdet sein.
- Vergewissern Sie sich, dass die elektrischen Anschlusswerte auf dem Typenschild mit denen Ihres Hausanschlusses übereinstimmen.

• Schlieben Sie das Gerät nur eine sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlängerungskabel. Andernfalls besteht Feuergefahr.
  Tauschen Sie das Netzkabel nicht selbst aus und nehmen Sie keine Veränderungen daran vor. Wenden Sie sich dazu an den Kundendienst.
• Bei der elektrischen Installation des Geräts ist eine Einrichtung vorzusehen, die es ermöglicht, alle Pole des Geräts mit einer Kontaktöffnungsbreite von mindestens 3 mm von der Spannungsqelle abzuklemen.
• Vergewissem Sie sich, dass der Netzstecker und das Netzkabel nicht von der Geräterückseite gequetscht oder beschädigt wird.
• Wahlen Sie eine Steckdose, die auch nach der Installation des Geräts noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Netzversorgung trennen möchten. Ziehen Sie immer den Netzstecker.
• Geeignete Isolierungen sind erforderlich: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfern't werden können), Erdschlüsse, Kontakte.
• Angaben zur Spannung finds Sie auf dem Typenschild.

Gasanschluss

• Achten Sie auf eine gute Belüftung um das Gerät. Unzureichende Belüftung kann zu Sauerstoffmangel führen.
• Vergewissern Sie sich, dass die Gasversorgung mit der auf dem Typenschild angegebenen Gasart übereinstimmt. Sehen Sie dazu im Kapitel "Gerätebeschreibung" nach.
• Das Gerät ist nicht an eine Abluftanlage angeschlossen. Es muss gemäß den geltenden einschlädigigen Bestimmungen installiert und angeschlossen werden. Besondere Aufmerksamkeit soll den Bestimmungen hinsichtlich der Belüftung geschenkt werden.
• Beim Gebrauch eines Gaskochgeräts entstehen in dem Raum, in dem das Gerät in

stelliert wurde, Wärme und Feuchtigkeit. Achten Sie auf eine gute Belüftung in der Küche: Bringen Sie natürliche Belüftungs-öffnungen an oder installieren Sie eine mechanische Absauganlage (Abzugshaube).

• Bei längerer, intensiver Benutzung des Gerätes ist eine zusätzliche Belüftung erforderlich (Öffnen eines Fensters oder Erhöhen der Absaugleistung der Abzugshaube).

GERÄTEBESCHREIBUNG

Gesamtansicht

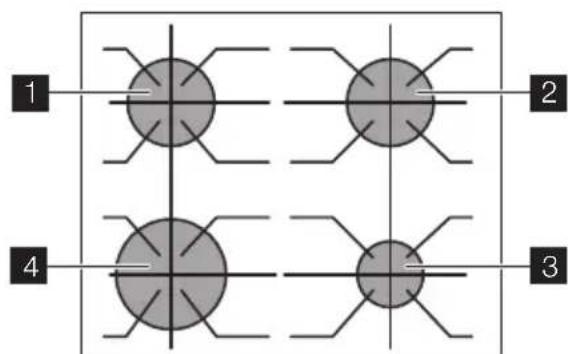

Kochfeldanordnung

Zubehör

Rost

Für Geschirr, Kuchenformen, Braten

Backblech

Für Kuchen und Platzchen

Fettpfanne

Zum Backen und Braten oder zum Aufgangen von austretendem Fett.

Kundendienst

• Das Gerätarf nur von einem Servicetechniker einer autorisierten Kundendienstelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden. Wenden Sie sich hierzu an einen zugelassenen Kundendienst.

1 Bedienblende
2 Temperaturkontrollampe
3 Zündknopf
4 Kochstellenschalter
5 Backofenkunftsschalter
6 Backofen-Temperaturschalter
7 Digitalanzeige
8 Rost
9 Backofenlampe
10 Geblase
11 Typenschild
12Einschubschienen

1 Normalbrenner
2 Normalbrenner
3 Hilfsbrenner
4 Starkbrenner

Schublade

Die Schublade befindet sich unterhalb des Backraums.

Warning! Sie kann beim Ofenbetrieb heiB werden.

VOR DER ERSTEN INBETRIEBNAHME

Entfernen Sie das gesamte Verpackungsmaterial innen und auBen am Backofen, bevor Sie das Gerat in Betriebnehmen. Entfernen Sie das Typenschild nicht.
Vorsicht! Fassen Sie zum Öffnen der Backofentür den Griff immer in der Mitte an.

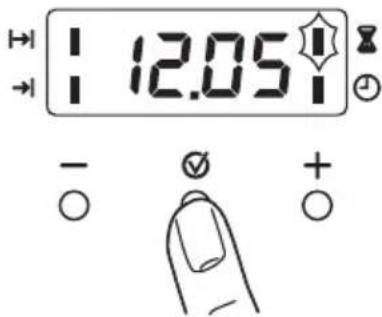

Einstellen der Uhrzeit

i Der Backofen Funktioniert erst, nach dem die Uhrzeit eingestellt wurde.

Nach dem elektrischen Anschluss des Geräts oder bei einem Stromausfall blinkt die Zeitanzeige automatisch.
Stellen Sie die aktuelle Uhrzeit mit der Taste " + " oder " - " ein.

Nach etwa 5 Sekunden hört das Blinken auf und die Zeitanzeige zeigt die eingestellte Tageszeit an.

Die Uhrzeit kann nur eingestellt werden, wenn keine Uhrfungtion (Dauer oder Ende) eingestellt ist.

Erstes Reinigen

• Entfernen Sie alle Teile aus dem Gerät.
• Reinigen Sie das Gerät vor dem ersten Gebrauch.

Wichtig! Siehe Kapitel „Reinigung und Pflege".

Vorheizen

Stellen Sie ein und wahlen Sie die maximale Temperatur. Lassen Sie den leeren Backofen 45 Minuten lang in Betrieb, damit alle Rückstände im Innenraum vollständig verbrennen. Das Zubehör kann weiter werden als beim normalen Gebrauch. Wahrend dieser Zeit kann es zu einer Geruchsentwicklung kommt. Das ist normal. Sorgen Sie für eine gute Raumbelüfung.

Kochfeld - TÄGLICHER GEBRAUCH

Zündes Brenners

! Warning! Bei offenem Feuer in der Kuche ist große Vorsicht geboten. Der Hersteller übernimmt bei Missachtung der Sicherheitsbestimmungen zum Umgang mit offenem Feuer keinerlei Haftung.
Zunden Sie immer erst den Brenner, bevor Sie ein KochgefasDa darauf stellen.

So zünden Sie den Brenner:

1. Halten Sie die Funkenzündungstaste geprükt.
2. Drehen Sie den Schalter gegen den Uhrzeigersinn auf die maximale Position
3. Lassen Sie die Funkenzündungstaste wieder los, aber halten Sie den Schalter etwa 5 Sekunden in dieser Position, so dass sich das Thermoelement erwartet.

Andernfalls wird die Gaszufuhr unterbrochen.
4. Wenn die Flamme gleichmäßig brennt, stellen Sie sie auf die gewünschte Stufe ein.
Lässt sich der Brenner auch nach einigen Versuchen nicht zünden, überprüfen Sie, ob die Brennerkrone und der dazugehörige Deckel korrekt sitzen.

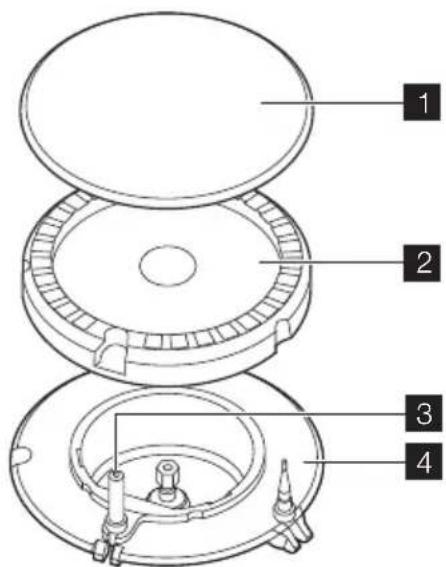

1 Brennerdeckel
2 Brennerkrone
3 Zündkerze
4Thermoelement

! Warning! Der Knopfarf hohstens fur 15 Sekunden gedrückt werden. Sollte der Brenner nach 15 Sekunden nicht zünden,lassen Sie den Knopf los und drehen ihn in die Ausschaltposition. Warten Sie dann mindestens eine Minute lang,bevor Sie den Brenner erneut zünden.

Wichtig! Sie können den Brenner auch ohne Elektrozünder zügen (wenn in der

Küche zum Beispiel kein elektrischer Strom zur Verfügung besteht). Halten Sie die Flamme in thisem Fall nahe an den Brenner, drücken Sie den entsprechenden Schalter und drehen Sieihn gegen den Uhrzeigersinn auf die Position mit maximaler Gaszufuhr.

i Falls der Brenner unbeabsichtigt erlIscht, drehen Sie den Schalter in dieAusschaltposition, warten Sie mindestens 1 Minute und versuchen Sie, denBrenner dann erneut zu zünden.
i Nach dem Einschalten der Stromversorgung, nach der Installation oder nach einem Stromausfall kann sich die Funkenzündung automatisch einschalten. Das ist normal.

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter auf die Position mit dem Symbol.

Warning! Drehen Sie die Flamme immer zuerst herunter oder schalten Sie sie aus, bevor Sie das Kochgefã berunternehmen.

Glasdeckel konnen zerbrechen,
wenn sie erhitz werden. Drehen
Sie alle Brenner ab, bevor Sie den
Deckel schlieben.

Kochfeld - PRACTISCHE TIPPS UND HINWEISE

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel ab.
• Drehen Sie, sobald die Kochflüssigkeit zu kochen beginnt, die Flamme so welt zurück, dass die Siedetemperatur aufrecht erhalten wird.

Verwenden Sie Töpfe und Pfaffen, deren Bodendurchmesser zum verwendenten Brenner passt.

Brenner Durchmesser des Koch-geschirrs
Starkbrenner 180 mm - 260 mm
Normalbren-ner	120 mm - 220 mm
Hilfsbrenner 80 mm - 160 mm

Der Boden des Kochgeschirrs sollte so dick und eben wie möglich sein.

Kochfeld - Reinigung Und PFLEGE

! Warning! Schalten Sie das Gerät vor dem Reinigen aus und halten Sie es abkühlen.

! Warning! Aus Sicherheitsgründen darf das Gerät nicht mit einem

Dampfstrahl- oder Hochdruckreiniger gereinigt werden.

Warning! Verwenden Sie keine scheuernden Reinigungsmittel, Stahl Wolleschwämchen oder Säuren. Andernfalls kann das Gerät beschädigt werden.

• Reinigen Sie emaillierte Teile, den Brennerdeckel und die Brennerkrone mit warmem Wasser mit etwas Spülmittel darin.

• Reinigen Sie Edelstahlteile mit Wasser und trocknen Sie sie anschließend mit einem weichen Tuch.
  Die Topfträger sind nicht spülmaschinenfest, sie müssen von Hand gespütt werden.

• Achten Sie darauf, die Topfträger nach dem Spülen wieder korrekt zu platzieren.

• Achten Sie darauf, die Arme der Topträger um die Brenner zu zentrierten, damit die Brenner ordnungsgemäß Funktionieren.
• Seien Sie beim Wiederaufsetzen der Topfträger vorsichtig, um Beschädigungen der Oberseite des Kochfelds zu vermeiden.

Trocknen Sie das Gerät nach dem Reinigen mit einem weichen Tuch.

BACKOFEN - TÄGLICHER GEBRAUCH

Ein- und Ausschalten des Backofens

1. Drehen Sie den Schalter für die Backofenkunften auf die gewünschte Backofenkunft.
2. Drehen Sie den Schalter für die Backofentemperatur auf die gewünschte Temperatur. Die Temperatur-Kontrollampe leuchtet, solange die Backofentemperatur ansteigt.
3. Drehen Sie den Schalter für die Backofenkunften und den Schalter für die

Backofentemperatur auf die Ausschaltposition, um den Backofen auszuschalten.

Sicherheits-Thermostat

Um eine gefährliche Überhitzung (durch unsachgemäßen Gebrauch des Gerätes oder defekte Bestandteile) zu vermeiden, ist der Backofen mit einem Sicherheits-Thermostat ausgestattet, der die Stromversorgung unterbricht. Die Wiedereinschaltung des Ofens erfolgt automatisch bei Temperaturabfall.

Backofenkunften

Backofenfunktion Bedienungshinweise
0	Position AUS Das Gerät ist ausgeschaltet.
	Backofenlampe Leuchtet auch, wenn keine Backofenkunft eingestellt ist.
	Ober- und Unterhit-ze Die Hitze kommt von den Heizelementeniben und unter im Back-ofen. Zum Backen und Braten auf einer Ebene.
	Unterhitzeheizele-ment Die Hitze kommt nur von unter. Zum Nachbacken von Kuchen mit krossen Böden.
	Grill Zum Grillen flacher Lebensmittel in keinen Mengen in der Mitte des Rostes und zum Toasten.
	Großflächengrill Das gesamte Grillelement schaltet sich ein. Zum Grillen flacher Lebensmittel in größeren Mengen und zum Toasten.
	Pizza Zum Backen auf einer Ebene für Gerichte, die eine intensivere Bräu-nung und Knusprigkeit des Bodens benötigen. Stellen Sie die Back-ofentemperatur gegenüber der Ober-/Unterhitze um 20-40 °C niedri-ger ein.

Backofenfunktion Bedienungshinweise
	HeiBluft	Bei dieser Einstellung können Speisen mit der gleichen Gartemperatur auf mehreren Ebenen gleichzeitig braten bzw. braten und backen, ohne dass es zu einer Aromaübertragung kommt.
	Auftauen	Zum Auftauen von Gefriergut. Der Temperaturschalter muss ausgeschaltet sein.

Anzeige

1 Funktionsteuchten
2 Zeitanzeige
3 Funktionsteuchten
4 Taste "+"
5 Auswahltaste
6 Taste "-"

Einstellen der Uhrfunktionen

Die entsprechende Funktionsteuchte leuchtet auf.

Nach Ablauf der eingestellten Zeit blinkt die Funktionsteuchte und es ertont für 2 Minuten ein akustisches Signal.

i Bei den Funktionen Dauer nd Ende schaltet sich der Backofen automatisch aus.

1. Drücken Sie eine beliebige Taste, um das Signal auszuschalten.

2. Drücken Sie die Auswahltaste so oft, bis die gewünschte Funktionsteuchtibe blinkt.

3. Zum Einstellen der Zeit für Kurzzeit, Dauer |oder Ende -verwenden Sie die Taste " + " oder " - ".

Uhrfunktion Bedienu		Ungshinweise
1	Tageszeit	Zeigt die Tageszeit an. Zum Einstellen, Ändern oder Überprüfen der Tageszeit.
2	Kurzzeitwecker Zum Einstellen einer Kurzzeit.	Nach Ablauf der eingestelltten Zeit ertönt ein Signalton.
		These Funktion hat keine Auswirkung auf den Backofenbetrieb.
3	Dauer Zum Einstellen der Betriebszeit des Backofens.
4	Ende	Zum Einstellen der Abschaltzeit einer Backofenkunft.

Die Funktionen Dauer und Ende konnen gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll. Legen Sie in die

sem Fall zuerst die Dauer und dann das Ende fest.

Ausschalten der Uhrfunktionen

1. Drücken Sie die Auswahltaste solange, bis die gewünschte Uhrfunktions-Leuchte leuchtet.

2. Halten Sie die Taste " - " gedrückt.

Die Uhrfunktions-Leuche erlischt nach einigen Sekunden.

BACKOFEN - PRAKTISCHE TIPPS UND HINWEISE

! Warning! SchlieBen Sie beim Braten oder Backen immer die Backofen-Tur, ebenso beim Grillen.
i Stellen Sie keine Backbleche, Töpfe usw. auf den Boden des Backofens, um Beschädigungen der Emailbeschichtung zu verhindern.
i Gehen Sie beim Entfernen oder Einset- zen des Zubehörs sorgsam vor, um die Emailbeschichtung des Ofens nicht zu beschädigen.
- Der Backofen hat vier Einsatzgeben. Zahlen Sie die Einsatzgeben vom Boden aus.
- Sie können verschiedene Gerichte auf zwei Einsatzgebenen gleichzeitig garen oder backen. Setzen Sie die Bleche auf die Einsatzgebenen 1 und 3.
- Der Backofen besitzt ein spezielles Umluft- und Dampfsystem. Dieses System ermöglich das Garen mit Dampf; es macht ihre Speiseninnen weich und außen knusprig. Die Gardauer und der Energieverbrauch werden darauf außer dem erheblich reduziert.
- Feuchtigkeit kann sich im Gerät oder an den Glastüren niederschlagen. Das ist normal. Stellen Sie sich nie direkt vor den Backofen, wenn Sie die Tur während des Garvorgangs öffnen. Um Kondensation zu verringern, heizen Sieitte den leeren Backofen immer 10 Minuten vor dem Beginn des Garens vor.
- Wischen Sie Kondenswassertropfen nach jeder Benutzung des Gerätes weg.

Kuchenbacken

Die optimale Temperatur zum Backen von Kuchen liegt zwischen 150^ und 200^ .
- Heizen Sie den leeren Backofen vor dem Backen etwa 10 Minuten vor.

• Offnen Sie die Backofen-Tür nicht, bevor 3/4 der Backzeit abgelaufen ist.
• Werden zwei Backbleche gleichzeitig in den Backofen eingeschoben, muss zwischen den Blechen eine Einsatzebene frei gelassen werden.

Garen von Fleisch und Fisch

Garen oder braten Sie kein Fleisch mit einem Gewicht unter 1 kg. Das Garen in zukleinen Mengen trocknet das Fleisch aus.
- Stellen Sie die Temperatur für zartes rotes Fleisch, das außen gar undinnen saftig sein soll auf 200^ - 250^ .
- Helles Fleisch, Geflügel, und Fisch erfordern dagegen eine Temperatur zwischen 150^ und 175^ .
- Verwenden Sieitte zum Garen von sehr fetten Speisen die Fettpfanne, um den Backofen vor Spritzern zu schützen, die dauerhaft einbrennen konnten.
- Lassen Sie den Braten vor dem Anschneiden mindestens 15 Minuten stehen, damit der Fleischsaft nicht ausfließen kann.
- Geben Sie etwas Wasser in die Fettpfanne, um eine zu hohe Rauchbildung im Backofen beim Braten zu vermeiden. Um die Rauchbildung zu vermindern, empfeht es sich, immer wieder ein weniger Wasser dazuzugegeben.

Garzeiten

Die Garzeiten hangen von der Art, Menge und Konsistenz des Gargutes ab. Überprüfen Sie die Leistung zu Beginn des Garens. Finden Sie die besten Einstellungen (Heizstufe, Garzeit usw.) für ihre Brat- und Backformen und ihre persönlichen Rezepte und Mengen hereaus, wenn Sie das Gerät benutzen.

KOCHABELLEN

Back- und Brattabelle KUCHEN

GERICHT	Ober- und Un-terhitze		Heiß-/Umluft		Garzeit [Min.]	Anmerkungen
	Ein-satz-ebe-ne	Tem-pera-tur [°C]	Ein-satz-ebe-ne	Tem-pera-tur [°C]
Rührteig 2 170 2 (1			und 3)	160 45-60 Kuchenform
Mürbeteig 2 170 2 (1			und 3)	160 24-34 Kuchenform
Buttermilch-Kä-sekuchen	1 170	2 160 60-80 Kuchenform, 26 cm
Apfelkuchen 1 170 2 links			+rechts	160 100-120 2 Kuchenformen, 20 cm, auf dem Rost
Strudel	2	175	2	150	60-80	Backblech
Marmeladenku-chen	2 170	2 160 30-40 Kuchenform, 26 cm
Obstkuchen	2	170	2	155	60-70	Kuchenform, 26 cm
Biskuitkuchen (Biskuit ohne Butter)	2 170	2 160 35-45 Kuchenform, 26 cm
Stollen/Obstku-chen mit hohem Fettgehalt	2 170	2 160 50-60 Kuchenform, 20 cm
Pflaumenku-chen	2 170	2 160 50-60				Brotform 1)
Kleingebäck 3 170 3 (1			und 3)	160 20-30 Backblech
Plätzchen	3	150	3	150	20-30	Backblech 1)
Baiser	3	100	3	100	90-120	Backblech
Hefekleinge-bäck	3 190	3 180 15-20				Backblech 1)
Brandteig	3	190	3	180	25-35	Backblech 1)
Törtchen	3	180	2	170	45-70	Kuchenform, 20 cm
Englischer Sandwichku-chen à la Victo-ria	1 oder 2	180 2 170 40-55	Links + rechts, Kuchen-form, 20 cm

1) 10 Minuten vorheiten.

BROT UND PIZZA

GERICHT	Ober- und Un-terhitze		Heiß-/Umluft		Garzeit [Min.]	Anmerkungen
	Ein-satz-ebe-ne	Tem-pera-tur [°C]	Ein-satz-ebe-ne	Tem-pera-tur [°C]
Weißbrot	1	190	1	190	60-70	1-2 Stück, 500 g pro Stück 1)
Roggenbrot	1	190	1	180	30-45	Brotform
Brötchen 2 190 2 (1 und 3)				180 25-40 6-8 Brötchen auf Back-blech 1)
Pizza 1 190 1 190 20-30						Fettpfanne 1)
Mürbeteigplätz-chen	3 200	2 190	10~20			Backblech 1)

1) 10 Minuten vorheizen.

AUFLÄUFE

GERICHT	Ober- und Unterhitze		Heiß-/Umluft		Garzeit [Min.]	Anmerkungen
	Ein-satz-ebe-ne	Tempera-tur [°C]	Ein-satz-ebe-ne	Tempera-tur [°C]
Nudelauflauf	2	180	2	180	40-50	Form
Gemüseauflauf	2	200	2	175	45-60	Form
Quiche	1	190	1	190	40-50	Form
Lasagne	2	200	2	200	25-40	Form
Cannelloni	2	200	2	190	25-40	Form
Yorkshire-Pud-ding	2	220	2	210	20-30	6 Puddingformen 1)

1) 10 Minuten vorheizen.

FLEISCH

GERICHT	Ober- und Un-terhitze		Heiß-/Umluft		Garzeit [Min.]	Anmerkungen
	Ein-satz-ebe-ne	Tempera-tur [°C]	Ein-satz-ebe-ne	Tempera-tur [°C]
Rindfleisch	2	200	2	190	50-70	Rost und Fettpfanne
Schweinefleisch	2	180	2	180	90-120	Rost und Fettpfanne
Kalbfleisch	2	190	2	175	90-120	Rost und Fettpfanne
Roastbeef, eng-lisch, rot	2	210	2	200	44-50	Rost und Fettpfanne
Roastbeef, eng-lisch, medium	2	210	2	200	51-55	Rost und Fettpfanne
Roastbeef, englisch, durchgebraten	2 210	2 200 55-60 Rost und Fettpfanne
Schweineschul-ter	2 180	2 170 120-150 Fettpfanne
Schweinshaxe	2	180	2	160	100-120	2 Stück in Fettpfanne
Lammfleisch	2	190	2	190	110-130	Keule
Hähnchen	2	200	2	200	70-85	Ganz, Fettpfanne
Truthahn/Pute	1	180	1	160	210-240	Ganz, Fettpfanne
Ente	2	175	2	160	120-150	Ganz, Fettpfanne
Gans	1	175	1	160	150-200	Ganz, Fettpfanne
Kaninchen	2	190	2	175	60-80	zerlegt
Hase	2	190	2	175	150-200	zerlegt
Fasan	2	190	2	175	90-120	Ganz, Fettpfanne

FISCH

GERICHT	Ober- und Unterhitze		Heiβ-/Umluft		Garzeit [Min.]	Anmerkungen
	Ein-satz-ebe-ne	Tempera-tur [°C]	Ein-satz-ebe-ne	Tempera-tur [°C]
Forelle/See-brasse	2	190	2 (1 und 3)	175 40-55	3-4 Fische
Thunfisch/Lachs	2	190	2 (1 und 3)	175 35-60	4-6 Files

Grillen

Heizen Sie den leeren Backofen immer 10 Minuten lang vor.

GERICHT	Menge		Grillen		Garzeit in Minuten
	Stück	g	Einsatz-ebene	Temp. (℃)	1. Seite	2. Seite
Filesteaks	4	800	3	250	12-15	12-14
Beefsteaks	4	600	3	250	10-12	6-8
Würstchen	8	/	3	250	12-15	10-12
Schweinskotelett	4	600	3	250	12-16	12-14
Hähnchen (in zwei Häften)	2	1000	3	250	30-35	25-30
Spiele	4	/	3	250	10-15	10-12
Hähnchenbrustfilet	4	400	3	250	12-15	12-14
Menge Grillen GERICHT Stück g Einsatz-			ebene 1	Temp. (℃)	Garzeit in Minuten 1. Seite 2. Seite
Hamburger	6	600	3	250	20-30
Fischfilets	4	400	3	250	12-14	10-12
Belegte Toastbrote	4-6	/	3	250	5-7	/
Toast	4-6	/	3	250	2-4	2-3

Pizza

Heizen Sie den leeren Backofen immer 10 Minuten lang vor.

GERICHT	Pizza-Funktion		Garzeit in Minutes	HINWEISE
	Einsatzebene	Temperatur (°C)
Pizza, groß	1	200	15~25	Backblech
Pizza, Klein	1	200	10~20	Backblech oder Rost
Brötchen	1	200	15~25	Backblech

BACKOFEN - REINIGUNG UND PFLEGE

• Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas Reinigungsmittel an und reinigen Sie damit die Vorderseite des Geräts.
• Reinigen Sie die Metalloberflächen mit einem handelsüblichen Reinigungsmittel.
• Reinigen Sie den Innenaum des Backofens nach jedem Gebrauch. Auf diese Weise{lassen sich Verschmutzungen leicht entfernen und es brennt nichts ein.
• Entfernen Sie hartnäckige Verschmutzungen mit speziellen Backofenreinigern.
• Reinigen Sie nach jedem Gebrauch alle Zubehörteile mit einem weichen Tuch, das mit warmem Wasser und Reinigungsmittel angefeucht wurde, und{lassen Sie sie trocknen.
• Reinigen Sie Zubehörteile mit Antihaftbeschäftung nicht mit aggressiven Reinigungsmitteln, scharfkantigen Gegenständen oder im Geschirrspüler. Die Antihaftbeschäftung kann zerstört werden!

Einschubschienen

Die Einschubschienen können zureinfacheren Reinigung abgenommen werden:

1. Entfernen Sie die vordere Schraube und halten Sie darauf die Einschubschienen mit der anderen Hand fest.

1. Ziehen Sie die Einschubschienen hinten von der Seitenwand weg, um diese zu entfernen.

Einsetzen der Einschubschieren

Führer Sie zum Einsetzen der Einschub-schienen die obigen Schritte in umgekehrter Reihenfolge durch.

Wichtig! Vergewissern Sie sich, dass die Haltestifte der Telescopschienen nach vorne zeigen.

Reinigung der Backofentür

Die Backofentür ist mit zwei wichtinerander angebrachten Glasscheiben ausgestattet. Um die Reinigung des Backofens zu erleichtern, können Sie die Backofentür und die innere Glasscheibe abnehmer.

Warning! Wenn Sie versuchen, die innere Glasscheibe abzunehmen, solange die Backofentür noch am Gerät montiert ist, kann diese zuklappen.

Warning! Stellen Sie sicher, dass die Glasscheiben vor dem Reinigen ganz abgekühlt sind. Andernfalls besteht das Risiko, dass die Scheiben brechen.

Warning! Falls die Glasscheiben beschädigt sind oder Kratzer aufweisen, ist die Struktur des Glases beeinträchtigt und die Scheiben können brechen. In thisem Fall mussen sie ersetzt werden. Weitere

Informationen dazu erhalten Sie bei Ihrkundendienst.

Ausbau von Backofentür und Glasscheibe

1. Klappen Sie die Backofentür ganz auf und greifen Sie an die beiden Turscharniere.

1. Klappen Sie die Klemmhebel an den beiden Turscharnieren nach vorne.

1. Schlieben Sie die Backofentür bis zur ersten Raststellung (halb geöffnet). Ziehen Sie sie dann nach vorn aus der Halterung.

1. Legen Sie die Backofentür auf eine weiche, ebene Unterlage. Entfernen Sie die 2 Schrauben an der Unterkante der Tur mit einem Schraubenzieher.

Wichtig! Verlieren Sie die Schrauben nicht!

1. Verwenden Sie zum Aufklappen der inneren Turscheibe einen Spatel aus Holz oder Kunststoff oder etwas Ähnliches. Halten Sie die äußere Turscheibe und drücken Sie die innere Turscheibe gegen den oberen Rand der Tur.

1. Heben Sie die innere Turscheibe an.
2. Reinigen Sie die Innenseiten der Turscheiben.

Reinigen Sie die Glasscheiben mit Wasser und Spülmittel. Trocknen Sie sie sorgfältig ab.

Warning! Reinigen Sie die

Glasscheiben ausschließlich mit Wasser und Spülmittel. Scheuermittel, Fleckentferner und scharfe Gegenstände (z. B. Messer oder Schaber) können das Glas beschädigen.

Einbau von Backofentür und Glasscheibe

Setzen Sie nach der Reinigung die Backofentür wieder ein. Führten Sie dazu die obigen Schritte in umgekehrter Reihenfolge aus.

i Geräte mit Edelstahl- oder Aluminiumfront:

Reinigen Sie die Backofentür nur mit einem nassen Schwamm. Trocknen Sie sie hinterher mit einem weichen Tuch ab. Verwenden Sie nie Stahlwolle, atzende Reinigungsmittel oder Scheuermittel, da diese die Oberfläche des Backofens beschädigen konnen. Reinigen Sie das Bedienfeld des Ofens ebenso vorsichtig.

Backofenlampe

Warning! Es besteht die Gefahr eines elektrischen Schlags!

Bevor Sie die Backofenlampe austauschen:

• Schalten Sie den Backofen aus.
• Nehmen Sie die Sicherungen aus dem Sicherungskosten oder gegen Sie den Schutzschalter um.

Legen Sie ein Tuch auf den Boden des Backofens, um die Backofenlampe und die Glasabdeckung zu schützen.

Austauschen der Backofenlampe/Reinigender Glasabdeckung

1. Drehen Sie die Glasabdeckung gegen den Uhrzeigersinn und nehmen Sie sie ab.

2. Reinigen Sie die Glasabdeckung.

3. Ersetzen Sie die Backofenlampe durch eine geeignete 300^ hitzbestandige Backofenlampe.

4. Bringen Sie die Glasabdeckung wieder an.

WAS TUN, WENN ...

Problem Mögliche	Ursache Abhilfe
Keine Funken beim Betätigtem der elektrischen Zündung.	Kein Strom. Vergewissern Sie sich, dass das Gerät und die Stromversorgung eingeschaltet sind.
Keine Funken beim Betätigtem der elektrischen Zündung.	Kein Strom. Die Sicherung in der Haustinallation prüfen.
Keine Funken beim Betätigtem der elektrischen Zündung.	Brennerdeckel und Brenner-kranz sitzen nicht richtig.	Kontrollieren Sie, dass der Bren-nerdeckel und Brennerkranz richtig sitzen.
Die Gasflamme erlischt sofort nach dem Anzüden.	Thermoelement ist nicht ausrei-chend erwärmt.	Halten Sie den Knopf nach dem Entzüunden ca. 5 Sekun-den lang gedrückt.
Der Gasbrenner brennt un-gleichmäßig.	Speisereste am Brennerkranz. Kontrollieren Sie, dass die Hauptdüse nicht blockiert und der Brennerkranz nicht durch Speisereste zugesetzt sind.
Das Gerät faktioniert nicht. Die Sicherung im Sicherungs-kasten hat ausgelöst.	Überprüfen Sie die Sicherung. Wenn die Sicherung mehrmals ausgelöst hat, wenden Sie sich an einen qualifizierten Elektriker.
Der Backofen heizt nicht auf. Der Backofen ist nicht einge-schaltet.	Schalten Sie den Backofen ein.
Der Backofen heizt nicht. Die notwendigen Einstellungen wurden nicht vorgenommen.	Kontrollieren Sie die Einstellun-gen.
Die Backofenlampe leuchtet nicht.	Die Backofenlampe ist defekt. Tauschen Sie die Backofenlampe aus.
Das Display zeigt „12.00" und „LED".	Stromausfall. Stellen Sie die Uhrzeit neu ein.
Dampf und Kondenswasser schlagen sich auf Speisen und im Backofen nieder.	Die Speisen standen zu lange im Backofen.	Lassen Sie Speisen nach Been-digung des Gar- oder Backvor-gangs nicht länger als 15-20 Minuten im Backofen.

Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Handler oder Kundendienst.

Warning! Lassen Sie die Reparatur des Geräts von einem qualifizierten Elektriker oder einem Fachmann ausführten.

Wichtig! Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch des Kundendienstes oder Handlers eine Gebühran.

Wenn Sie das Problem nicht selbst lösenkonna, wenden Sie sich an ihren Handler oder Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann: Diese Angaben finden Sie auf dem Typenschild (siehe "Produktbeschreibung").

• Modellbezeichnung ....
• Produkt-Nummer (PNC) ....
• Serien-Nummer (S.N.)

i Hinweis für Geräte mit Metallfront:

Wenn Sie die Tür während oder unmittelbar nach dem Back- oder Bratzvort

gang offen, kann das Türglas beschlagen.

MONTAGE

Wichtig! Lesen Sie zunachst das Kapitel mit den Sicherheitshinweisen GENAU durch.

Technische Daten

Geräteklasse 2, Unterklasse 1 und Klasse 1.

Abmessungen
Höhe 850 mm
Breite 600 mm
Tiefe 600 mm
Backofenkapazität 53 l
Gasfamilie II2H3B/P

Gasversorgung G20(2H) 20 mbar

Durchmesser der Bypassschraube

Brenner Ø Bypass in 1/100 mm.
Hilfsbrenner 28
Normalbrenner 32
Starkbrenner 42

PRODUTTORE:

C.so Lino Zanussi, 26-33080 Porcia (PN), Italia.

Gasbrenner G20 13 mbar - nur Russland

BRENNER NORMAL-LEISTUNG	REDUZIERTE LEISTUNG	NORMALLEISTUNG ERDGAS G20 13 mbar
	kW kW inj.	1/100 mm m³/h
Hilfsbrenner	0,9	0,33	80
Normalbrenner	1,4	0,45	105
Starkbrenner	1,9	0,75	120

Gasanschluss

Wahlen Sie einen Festanschluss oder einen flexiblen Edelstahlschlauch, der den geltenden Vorschriften entspricht. Achten Sie bei einem flexiblen Metalschlauch darauf, dass dieser nicht mit beweglichen Teilen in Berührung kommt und nicht eingeklemmt werden kann.

Flexible Verbindung mittels Nicht-Metall-Schlauch

Wenn die Verbindung über die gesamte Strecke problemlos zu kontrollieren ist, können Sie einen flexiblen Schlauch verwenden. Der flexible Schlauch muss mithilfe von Klammern sicher befestigt werden.

Installation: Verwenden Sie den Gummischlauchhalter. Bringen Sie immer die Dichtungsmanschette an. Schlieben Sieihn dann an die Gasversorgung an. Ein flexibler Schlauch kann verwendet werden:

• wenn er sich nicht über die Raumtemperatur bzw. über 30^ hinaus erhitzen kann,
• wenn er hochstens 1.500 mm lang ist,
• wenn er keine Verengungen aufweist,
• wenn er keinen Zug- oder Torsionskräften ausgesetzt ist,
• wenn er nicht mit scharfen Kanten oder Ecken in Berührung kommt kann,
• wenn sich sein Zustand problemos überprüfen{lsst.

Im Rahmen der Überprüfung muss der flexible Schlauch auf Folgendes hin kontrolliert werden:

• Erarf an beiden Enden und auf ganzer Länge keine Brüche, Risse oder Brandspuren aufweisen.
• Das Materialarf nicht verhärtet, sondern muss ordnungsgemäß elastisch sein.
  Die Halteklammern)durfen nicht angeroset sein.
  Die Haltbarkeitsdauerarf nicht überschritten sein.

Ist ein Defekt zu erkennen, reparieren Sie den Schlauch nicht, sondern tauschen Sieihn aus.

Wichtig! Vergewissern Sie sich nach der Installation, dass die Anschlussstücke dicht sind. Verwenden Sie dazu Seifenwasser, keine offene Flammel!

Die Gasanschlussrampe befindet sich auf der Hinterseite der Bedienblende.

！

Warning! Ziehen Sie vor dem Anschluss an die Gasleitung den Netzstecker aus der Steckdose oder schalten Sie die Sicherung im Sicherungskasten aus. Schlieben Sie das Hauptventil der Gaszufuhr.

1 Gasanschluss (nur ein Anschluss passst für das Gerät)
2Dichtungsring
3 Verstellbares Anschlussstück
4 LPG-Kunststoffrohralter
5 Erdgasrohrhalter
i Das Gerät ist für Standardgas einge-stellt. Wahlen Sie einen Rohrhalter aus der List, um die Einstellung zu ändern. Verwenden Sie stets den Dichtungsring.

Austauschen der Düsen

1. Nehmen Sie die Topfträger ab.
2. Nehmen Sie die Brennerdeckel und Brennerkronen von den Brennern ab.

3. Losen Sie die Düssen mit einem Steckschlüssel (7) und tauschen Sie sie gegen geeignete Düssen für die zu verwendende Gasart aus.

4. Setzen Sie die Teile in umgekehrter Reihenfolge wie beim Zerlegen wieder zusammen.

5. Tauschen Sie das Typenschild (in der Nähhe der Gasanschlussleitung) gegen eines für die andere Gasart aus. Sie finden ein solches Typenschild in der Verpackung der mit dem Gerät gelieferten Düsen.

Wenn der Gasdruck der Gasversorgung schwankt oder nicht dem eigentlich erforderlichen Druck entspricht, muss ein geeigneter Druckschalter an die Gasanschlussleitung angebracht werden.

Einstellen der Mindestbrennersträke

So stellen Sie die Mindestbrennerstände ein:

1. Züden Sie den Brenner.
2. Drehen Sie den Schalter in die Minimalposition.
3. Ziehen Sie den Schalter ab.
4. Stellen Sie die Bypassschraube mit einem dünnen Schraubenzieher ein. Wenn Sie von Erdgas (20 mbar) auf Flüssiggas umstellen, drehen Sie die Bypassschraube ganz hinein. Wenn Sie von Flüssiggas auf Erdgas (20 mbar) umstellen, drehen Sie die Bypassschraube etwa 1/4 Umdrehung welt hersaus.

1 Bypassschraube für die Mindestbrennerstände

1. Vergewissern Sie sich, dass die Flamme nicht erlischt, wenn Sie den Schalter schnell von der Maximal- in die Minimal-position drehen.

Warning! Stellen Sie das Gerät nicht auf einem Sockel auf.

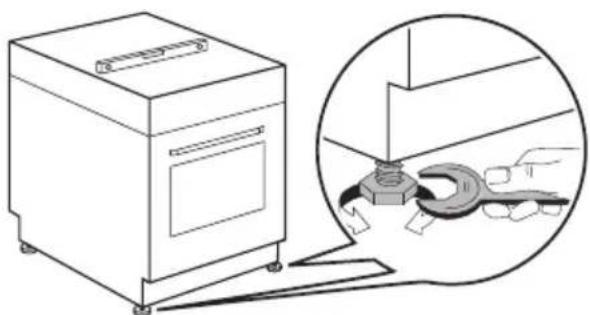

Ausbrichten

Richten Sie den Herd mithilfe der kleinen FüBe an der Geräteunterseite so aus, dass die Oberfläche des Herdes mit der restlichen Kuchenzeile bündig ist.

Elektrischer Anschluss

Warning! Der elektrische Anschluss darf nur von einer qualifizierten Fachkraft vorgenommen werden.

UMWELTTIPPS

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorg desses Produkt schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorg gefährdet. Weitere Informationen über das Recycling these Produkt erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

i Der Hersteller haftet nicht fur Schaden aufgrund der Nichtbeachtung der Sicherheitshinweise im Kapitel mit den Sicherheitshinweisen.

Dieses Gerät wird lediglich mit einem Netz-kabel gefelfert.

PRODUTTORE:

C.so Lino Zanussi, 26-33080 Porcia (PN), Italia.

Das Verpackungsmaterial ist umweltfreundlich und wiederverwertbar. Kunststoffeile sind mit internationalen Abkürzungen wie PE, PS usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial in den darauf vorgesehenen Behältern der communalen Entsorgungsstellen.

Warning! Damit das Gerät keine Gefahr darstellt, solte es vor der Entsorgung unbrauchbar gemacht werden.

Ziehen Sie dazu den Netzstecker aus der Steckdose und entfernen Sie das Netzkabel vom Gerät.
