| Producttype | Gootsteenmengkraan |
| Merk | Miomare |
| Model | IAN 291533 |
| Beoogd gebruik | Regeling van warm- en koudwaterdebiet, installatie op keukengootstenen |
| Compatibele warmwatersystemen | Drukbestendig (centrale verwarming, geiser, drukboiler) |
| Niet-compatibele warmwatersystemen | Lagedrukboilers, open elektrische accumulatieverwarmingen |
| Minimale stromingsdruk | 1,5 bar |
| Aansluitingen | G 3/8 |
| Leveringsomvang | Voorgemonteerde mengkraan met bevestigingsset, 2 flexibele slangen, inbussleutel, instructies |
| Materiaal | Chroomstaal (schatting) |
| Minimale omgevingstemperatuur | 0°C |
| Werking | Hendel voor debiet en temperatuur (links-rechts draaien) |
| Onderhoud | Na gebruik afvegen, reinigen met zachte doek, ontkalk de perlator |
| Slijtdelen | Cartridge (vervangbaar), perlator |
| Repareerbaarheid | Cartridge en perlator vervangbaar door gebruiker |
| Garantie | 5 jaar vanaf aankoopdatum |
| Klantenservice | Eisl Sanitar GmbH |
| Afvoer | Recyclebaar product, gescheiden inzameling (verpakking: gele container) |
Veelgestelde vragen - IAN 291533 MIOMARE
Gebruikersvragen over IAN 291533 MIOMARE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Kraan in PDF-formaat gratis! Vind uw handleiding IAN 291533 - MIOMARE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. IAN 291533 van het merk MIOMARE.
GEBRUIKSAANWIJZING IAN 291533 MIOMARE
Vouw voór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
DE AT CH
NL/BE Montage-, bedienings- en veiligheidsinstructies Pagina 25
Legenda voor de gebruikte pictogrammen.. 26
Inleiding 26
Eigenlijk gebruik.. 26
Beschrijving van de onderdelen.. 26
Technische gegevens . 27
Leveringsomvang.. 27
Veiligheidsaanwijzingen.. 27
Monteren.. 27
Ingebruikneming.. 28
Bediening.. 28
Onderhoud en reiniging.. 29
Kraan reinigen.. 29
Kardoes verrangen.. 29
Afvoeren.. 29
Informatie.. 30
Garantie en service.. 30

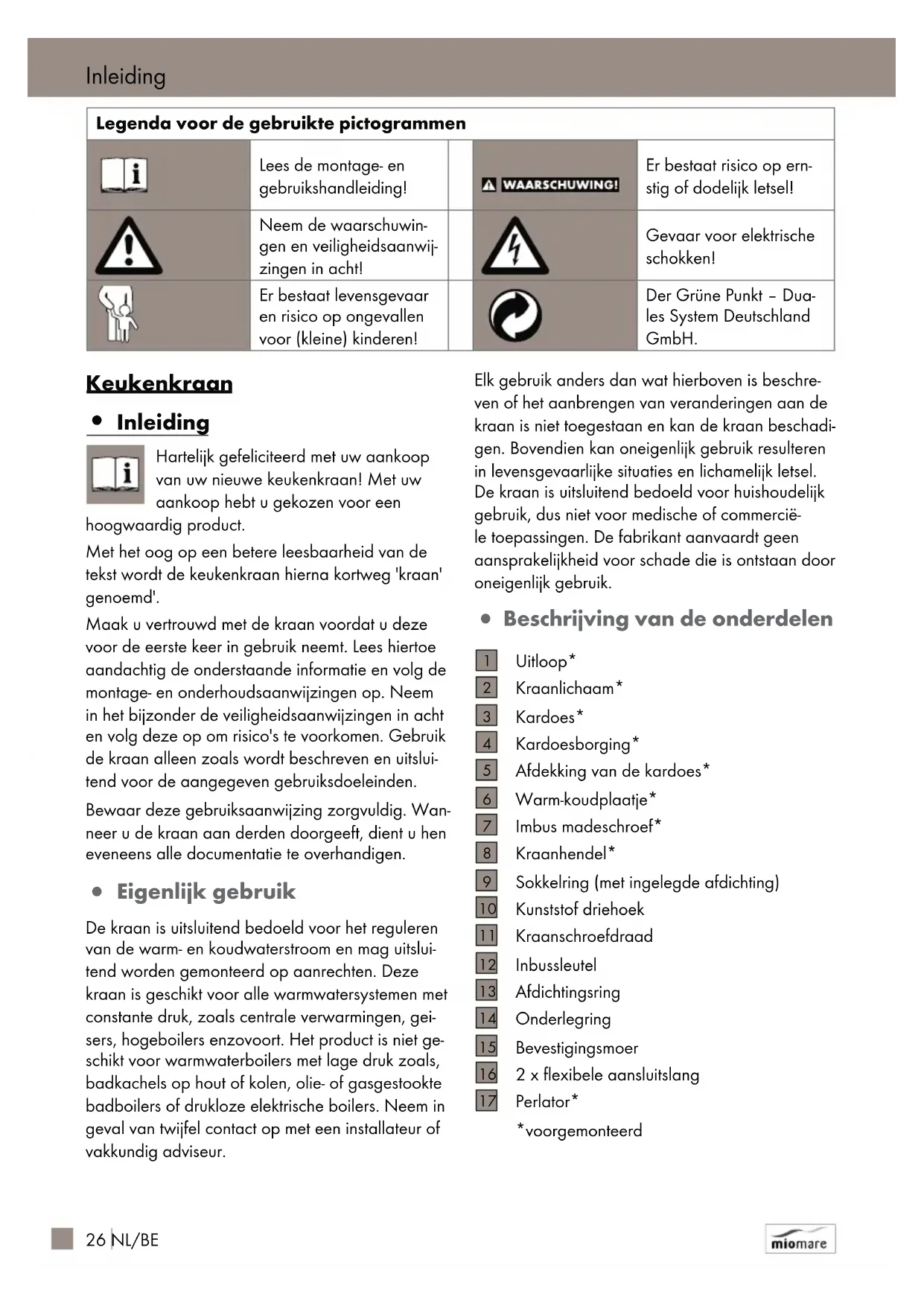

| Legenda voor de gezruikte pictogrammen | |||
| i | Lees de montage- en gezruikshandleiding! | WAARSCHUWING! | Er bestaat risico op ern-stig of dodelijk letsell! |
| ! | Neem de waarschuwin-gen en veiligheidsaanwij-zingen in acht! | 4 | Gevaar voor elektrische schokken! |
| Er bestaat levensgevaar en risico op oncevallen voor (kleine) kinderen! | Der Grüne Punkt - Dua- les System Deutschland GmbH. | ||
Keukenkraag
Inleiding
Hartelijk gefeliciteerd met uw aankoop van uw nieuwe keukenkraan! Met uw aankoop heb u gekozen voor een
hoogwaardig product.
Met het oog op een betere leesbaarheid van de tekst worden de keukenkraan hierna kortweg 'kraan' genoemd'.
Maak u vertrouwd met de kraan voordat u deze voor de eerste keer in gebruik neemt. Lees hiertoe aandachtig de onderstaande informatatie en volg de montage- en onderhoudsaanwijzingen op. Neem in het bijzonder de veiligheidsaanwijzingen in ache t en volg deze op om risico's te voorkomen. Gebruik de kraan alleen zoals worden beschreiben en uitsluitend voor de aangegeven gebruiksdoeleinden.
Bewaar deze gebruiksaanwijzing zorgvuldig. Wanner u de kraan aan derden doorgeeft, dient u hen eveneens alle documentatie te overhandigen.
Eigenlijk gebruik
De kraan is uitsluitend bedoeld voor het reguleren van de warm- en koudwaterstroom en mag uitsluitend worden gemonteerd op aanrechten. Deze kraan is geschikt voor alle warmwatersystemen met constante druk, zoals centrale verwarmingen, geisers, hogeboilers enzovoort. Het product is Niet geschikt voor warmwaterboilers met lage druk zoals, badkachels op hout of kolen, olie- of gasgestookte badboilers of drukloze elektrische boilers. Neem in geval van twijfel contact op met een installmenter of vakkundig advisur.
Elk gebruik anders dan wat hierboven is beschreven of het aanbrengen van veranderingen aan de kraan is Niet toegestaan en kan de kraan beschadiggen. Bovendien kan oneigenlijk gebruik resulteren in levensgevaarlijke situatuies en lichamelijk letsel. De kraan is uitsluitend bedoeld voor huishoudelijk gebruik, dus Niet voor medische of commerciele toepassingen. De fabrikant aanvaardt geen aansprakelijkheid voor schade die is ontstaan door oneigenlijk gebruik.
- Beschrijving van de onderdelen
1 Uitloop*
2 Kraanlichaaam*
3 Kardoes*
4 Kardoesborging*
5 Afdekking van de kardoes*
6 Warm-koudplaatje*
7 Imbus madeschroef*
8 Kraanhendel*
9 Sokkelring (met ingelegde afdichting)
10 Kunststof driehoek
Kraanschroefdraad
12 Inbussleutel
13 Afdichtingsring
14 Onderlegring
15 Bevestigingsmoer
16 2xflexibleaansluitslang
17 Perlator*
*voorgemonteerd
Aansluitingen: G 3 / 8
Minimale stromingdruk: 1,5 bar
- Leveringsomvang
1 Eenhendelkeukenmengkraan (voorgemonteerd) inclusief bevestigingsset
2 Flexibele aansluitslangen 3 / 8
1 Inbussleutel
1 Montage-/gebruikshandleiding
Veiligheidsaanwijzingen
WAARSCHUWING! ER BESTAAT LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR
PEUTERS EN KINDEREN! Laat kinderen Niet met de kraan spelen of de kraan zonder toezicht reinigen of er onderhoudswerkzaamheden aan uitvoeren.
Laat kinderen Niet met de verpakkingsfolie of onderdelen van de verpakking spelen. Zij kunnen er verstrikt in raken of delen inslikken en stikken.
OPGELET VOOR ELEKTRISCHE SCHOKKEN! Lekken ofuitstromend water hunnen levensge
vaarlijke situations verroorzaken door elektrische schokken. Controller zorgvuldig alle verbindingen op lekdichtheid en controller of alle leidingen van elektrische toestellen die zich in de buurt van het aanrecht bevinden, correct en veilig zijn geinstalleerd.
Raadpleeg bij twijfel aanvakman.
VOORZICTIG! GEVAAR VOOR BRANDWONDEN!
Zorg ervoor dat het warm-koudplaatje correct is gemonteerd. Zo voorkomt u brandwonden.
Zorg ervoor dat de kraanhendel van de kraan bij het openen op koud water staat en pas daarna de watertemperatuur aan.
Door oneskundige montage of oneskundig gebruik van de kraan kan materièle schade ontstaan. Laat de kraan altijd door een vakman monteren.
Sluit voor de montage de watertoevoer maar de leefruimten af.
Let er bij het monteren op dat alle afdichtringen correct aanliggen gegen de afdichtvlakken.
Gebruik de kraan Niet in combinatie met lagedruk- en elektrische kleine boilers.
Gebruik de kraan alleen bij een omgevingstemperatuur van meer dan 0^ Sluit bij vorstvear de watertoevoer af en tap de kraan af.
Gebruik de kraan nicht wanneer deze beschadigd is of nicht correct werkt.
Door lekkages en het weglopen van water kan aanmerkelijke materiele schade aan gebouwen en huisraad ontstaan. Controller zorgvuldig alle verbindingen op lekdichtheid.
Zorg ervoor dat u voor de montage vertrouwd bent met de installment: waar bevinden zich bijvoorbeeld de wateraansluitingen en de afsluiters?
Voer zich geen reparaties aan de kraanuit, maar schakel waarvoor eenvakman in.
Laat defecte onderdelen uitsluitend verrangen door originele reserveonderdelen.
Monteren
Aanwijzing: Maak u vertrouwd met de kraan voordat u deze monteert. Lees aandachtigdezemontage- en gebruikshandleiding en met name deveiligheidsaanwijzingen.
Bij onjuist monteren vervalt de garantie en is iedere aansprakelijkheid, met name voor verwolgschade, uitgesloten.
VOORZICHTIG! Sluit de toevoer van warm en koud water af voordat u begint met het monteren.
VOORZICHITIG! Verdraai de aansluitleidingen nicht en zorg ervoor dat ze nicht onder spanning komen te staan (zie afbeelding A).
VOORZICHTIG! Draai de aansluitleidingen altijd alleen met de hand aan. Gebruik geen tang of moersleutel, want hiermee kunt u de aansluitslangen beschadigen (zie afbeelding A).
Aanwijzing: Het monteren van de kunststof driehoek is optioneel. Heeft uw aanrecht de juiste vom en dikte, dan is de kunststofdriehoek Nietoodzakelijk.
Ga als volgt te werk:
Draai de bevestigingsmoer 15 los van de 11 kraanschroefdraad.
Draai de kraanschroefdraad met de korte zichide in het kraanlichaaam 2.
Schrief de twee flexibele aansluitslangen 16 langs onderen met de hand vast in de bijbehorende slangaansluitingen in het kraanlichaaam. Gebruik nooit gereedschap om de aanslutslangen in de kraan vast te schroeven. Zorg ervoor dat de aanslutslangenrecht lopen en nicht geblokkeerd worden (zie afbeelding A).
Zorg ervoor dat de afdichting van de sukkel-ring 9 op de juiste manier in de moer rust.
- Plaats de sokkelring zodenig op het aanrecht dat hij perfect over het boorgat van de kraan valt en dat de afdichting correct op het aanrecht aansluit.
Steek de gemonteerde aansluitslangen door desokkelring in het boorgat en plaats het kraanlichchaam op de sukkelring.
Geleid de bevestigingsmoer, de onderlegring 14, de afdichtingsring 13 en indien nodig de kunststof driehoek 10 langs anderen over de aansluitslangen. Wonneer u de kunststof driehoek gebruikt, dient u erop te letten dat de effen zijde maar boven wijst, zodat deze zichde direct aansluit op de onderkant van het aanrecht wonneer de driehoek is gemonteerd.
Bevestig de kraan op het aanrecht door de bevestigingsmoer langus onderen met de hand tot tegen de aanslag aan te draaien in de sukkel van de kraan.
Schroef de aansluitleidingen vast in de haakse afsluiters op uw wandaansluiting. Let erop dat u de twee aansluitleidingen correct op de kouden warmwatertoevoer monteert.
Open na het monteren de toevoer van warm en koud water.
Ingebruikneming
Controleer na de eerste ingebruikneming alle aansluitingen zorgvuldig op dichtheid.
Om eventuele verontreinigingen te verhelpen, moet de kraan gespoeld worden voordat u ze voor de eerste koer gebruikt.
Dit doet u als volgt:
- Schroef de perlator [17] gegen de wijzers van de klok in los van de uitloop [1] (zie hoofdstuk 'Onderhoud en reiniging').
- Open de hoofdwaterkraan en LAST het water twee minutes lopen om eventuele achtergebleen vuildeeltjes los te spoelen.
Schoef de perlator verwolgens waar vast in de uitloop (met de wijzers van de klok mee).
Bediening
Duw de kraanhendel 8aar voren of druk hem terug maar achteren om de kracht van de waterstraal te reguleren.
Draai de kraanhendel gegen de wijzers van de klok in of met de wijzers van de klok mee om de temperatuur van de waterstraal te reguleren:
voor koud water draait u de kraanhendel met de wijzers van de klok mee (aar rechts).
voor warm water gegen de wijzers van de klok in (haar links).
- Onderhoud en reiniging
VOORZICHTIG! GEVAAR VOOR
BESCHADIGING! Neem voor een juiste reiniging en onderhoud van de kraan de vol-gende instructies in acht om beschadigingen te voorkomen. Gebruik in geen geval benzine, oplosmiddelen of agressieve reinigingsmidde-len om de slang schoon te make, of harde reinigingsborstels enz., waar dat daardoor het oppervlak van de kraan kan beschaden.
Kraan reinigen
Droog uw kranen na elk gebruik af met een doek om kalkaanslag te voorkomen.
Maak de kraan schoon met een zachte,vochtige doekenevt.wat mild reinigingsmiddel.
Schroef de perlator 17 regelmatig los van de uitloop 1 en verwijder kalkresten of achtergebleen vuil. Vervang de perlator indien deze zeer sterk verruild of beschadigd is.
Aanwijzing: De perlator要去 met de hand hunnen worden losgedraaid. Indien dit nicht möglich is, wikkel dan een dunne, vochtige doek omde perlator en draai deze dan met een waterpomptang voorzichtig los.
Kardoes verrangen
Kardoezen zijn slijtageonderdelen. Dat wil zeggendat ze naargelang de hoeveelheid kalk of deverontreinigingsgraad van het water regelmatin要去en verwangen. Indien de kraanhendel zich moeilijk LAST bedieren, kan dit erop wijzen datde kardoes aan verranging toe is. Reservekardoezen zijn verkrijgbaar bij het vermelse servicepunt.
Ga als volgt te werk:
Verwijder voorzig het warm-koudplaatje 6 met behulp van eenkleine rechte schroevendraaieruit de kraanhendel8.
Schroef de onderligende inbusmadeschroef 7 los met behulp van de inbussleutel 12 door deze enkele keren gegen de wijzers van de klok in te draaien. Draai de inbusschroef Niet volledig los. Draai deze maar zover los tot u de kraanhendel gemakkelijk sunt losnemen.
Verwijder de kraanhendel.
Schroef de afdekking van de kardoes met de hand los (tegen de wijzers van de klok in).
Schroef de kardoesboring 4 los met een waterpomptang(tegen de wijzers van de klok in).
Verwijder de kardoes 3 uith het kraanlichcaam 2.
Monteer voorzichtig de nieuwe kardoes in het kraanlichaaam. Let erop dat de afdichting onder de kardoes correct geplaatst is en dat de geleidingen in de waarvoortoorziene openings zitten.
Schroef de kardoesborging wee r vast met een pijpklem.
Schroef de afdekking van de kardoes met de hand vast.
Plaats de kraanhendel op de kardoes.
Bevestig de kraanhendel door de inbusschoef met de wijzers van de klok mee aan te draaien met een inbussleutel.
Leg het warm-koudplaatje in de kraanhendel.
Zorgervoordat hetjuistligt:
links rood (warm water)
rechts blauw (koudwater).
Aanwijzing: Wanner u de kardoesborgring te stevig aandraait, is het mogelijk dat de kraanhendel Nieteer soepel kan bewegen. Draai in dat geval de kardoesborgring opnieuw iets loser.
- Afvoeren
De verpakking kan worden afgevoerd met het kunststoffenafval.
Een afgedankte kraan dient u of te
voeren overeenkomstig de lokale voorschriften.
Vraag hiervoor advies bij uw gemeente of het stadsbestaar.
- Informatie
Drinkbaarheid van het leidingwater
Raadpleeg de lokale overheidsdiensten over de drinkbaarheid van het water in uw stad/gemeente. Algemeen gelden voor de drinkbaarheid van leidingwater de volgende aanbevelingen:
Gebruik geen verschaald water voor het bereiden van voeding of dranken en zeker nicht indien ze bedoeld zijn voor zuigelingen. Dit kan gezondheidsklachten veroorzaken. Vers water kunt u herkennen aan het feit dat het voelbaar kouderuit de leiding komt dan verschaald water.
Laat water uit leidingen even stromen wanner u de waterleiding longer dan vier uur nicht meer hebt gebruikt.
Gebruik geen verschaald water UIT verchroom de leidingen voor voeding of lichamelijke verzorging indien u allergisch bent voor nikkel. Dit water kan namelijk veel nikkel bevatten en allergische reacties verooorzaken.
Gebruik geen tapwater uit loden leidingen voor het bereiden van zuigelingenvoeding en/of tijdens de zwangerschap voor het bereiden van levensmiddelen. Het lood komt vrij in het drinkwater en is erg gevaarlijk voor zwangere vrouwen, zuigelingen enkleine kinderen.
- Garantie en service
De garantieperiode bedraagt 5aar en begint op de dag van aankoop. Bewaar de kassabon als bewijs voor uw aankoop.
Mocht u desalniettemin tijdens de garantieperiode een defect vaststellen, kunden defecte kransen, nadat u contact hebt opgenomen met de klantenservice, ongefrankeerd maar het aangegeven serviceadres worden opgestuurd. U ontvangt dan gratis een neue of een gerepareerde kraan.
Na het verstreijken van de garantieperiode hebt u eveneens de möglichkheid om de defecte kraan voor reparatie waar het aangegeven adres op te sturen. Na verstreijken van de garantieperiode moeten alle voorkomende reparaties vergoed worden.
Aanwijzing: Eisl Sanitär GmbH verwangent binnende garantiepiode defecte kranen kosteloos of stelt de benodigde reserveonderdelen ter beschikking. Een finanzielle restitutie van de koopprijs vandefecte kranen door Eisl Sanitär GmbH is nicht mogelijk.
Uw wettelijke rechten worden door deze garantieniet beperkt.
De garantieperiode worden nicht verlangd door de garantie. Dat geldt ook voor verrangen en uitgewissele onderdelen. In veel gevallen is een onjuist gebruik de reden voor klachten. Deze kon den zondermeer Telefonisch of via e-mail worden verholpen. Neem voor u een klacht bij de fabrikant indient, eerst contact op met uw servicepunt:
NL/BE:
Eisl Sanitar GmbH
Houd voor alle aanvragen de kassabon en het art. nr. bijv. IAN 12345 als bewijs voor de aankoop binnen handbereik.
Productomschrijving:
Keukenkraan
Eisl Sanitär-nr.
NI182DISE-LIDL4
