BEDIENUNGSANLEITUNG IAN 291533 MIOMARE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise Seite 31

Mattseer Landesstraße 8

AT-5101 Bergheim

TIf.: [phone]*

TIf.: [phone]

Fax: [phone]*

E-mail: [e-mail]

* Gratis nummer

IAN 291533

Hav venligst kvitteringen og art-nr., fx IAN 12345 parat som dokumentation for dit kob.

Produktbeskrivelse:

Blandingsbatteri til kokkenvask

Eisl Sanitär-nr.

NI182DISE-LIDL4

Legendede sptogrammesutilis e Page 18

Introduction

Mattseer Landesstraße 8

AT-5101 Bergheim

Tél.: [phone]*

Tél.: [phone]

Fax:[phone]

e-mail:[e-mail]

* Numero Gratisuit

IAN 291533

- Technische gegevens

VOORZICHTIG! MATERIELE SCHADE!

Mattseer Landesstraße 8

AT-5101 Bergheim

Tel: [phone]*

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

* Gratis nummer

IAN 291533

Legendeder verwendenten Piktogramme 32

Einleitung 32

Bestimmungsgemäß Verwendung. 32
Teilebeschreibung 32
Technische Daten . 33
Lieberumfang.. 33

Sicherheitshinweise . 33

Montage 34

Inbetriebnahme . 34

Bedienung 35

Wartung und Reinigung 35

Armatur reinigen . 35
Kartusche austauschen . 35

Entsorgung 36

Informationen 36

Garantie und Service . 37

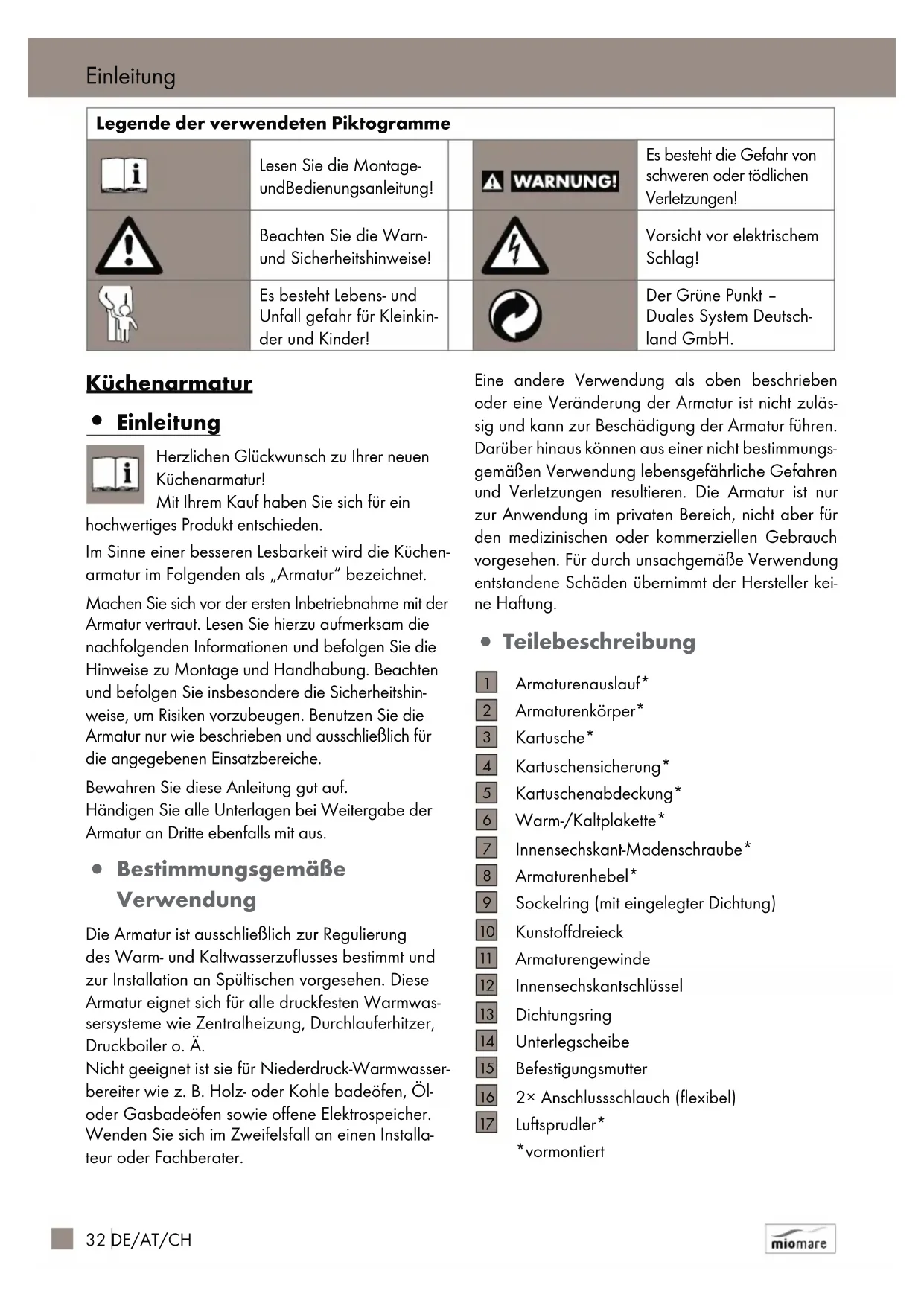

Legende der verwendeten Piktogramme
i	Lesen Sie die Montage- und Bedienungsanleitung!	A WARNING!	Es besteht die Gefahr von schweren oder tödlichen Verletzungen!
!	Beachten Sie die Warn- und Sicherheitshinweise!	4	Vorsicht vor elektrischem Schlag!
	Es besteht Lebens- und Unfall gefahr für Kleinkinde und Kinder!		Der Grüne Punkt - Duales System Deutschland GmbH.

Kuchenarmatur

- Einleitung

Herzlichen Glückwunsch zu ihrer neuen
Kuchenarmatur!
Mit ihrem Kauf haben Sie sich für ein

hochwertiges Produkt entschieden.

Im Sinne einer besseren Lesbarkeit wird die Kuchenarmatur im Folgenden als „Armatur" bezeichnet.

Machen Sie sich vor der ersten Inbetriebnahme mit der Armatur vertraut. Lesen Sie hierzu aufmerksam die nachfolgenden Informationen und befolgen Sie die Hinweise zu Montage und Handhabung. Beachten und befolgen Sie insbesondere die Sicherheitshinweise, um Risiken vorzubeugen. Benutzen Sie die Armatur nur wie beschrieben und ausschließlich für die angegebenen Einsatzbereiche.

Bewahren Sie diese Anleitung gut auf.
Handigen Sie alle Unterlagen bei Weitergabe der Armatur an Dritte ebenfalls mit aus.

- Bestimmungsgemäß Verwendung

Die Armatur ist ausschließlich zur Regulierung des Warm- und Kaltwasserzuflusses bestimmt und zur Installation an Speltischen vorgesehen. Diese Armatur eignet sich für alle druckfesten Warmwassersysteme wie Zentralheziehung, Durchlauferhitzer, Druckboiler o. A.

Nicht geeignet ist sie für Niederdruck-Warmwasserbereiter wie z. B. Holz- oder Kohle badeöfen, Öloder Gasbadeöfen sowie offene Elektrospeicher. Wenden Sie sich im Zweifelsfall an einen Installatuar oder Fachberater.

Eine andere Verwendung als oben beschrieben oder eine Veränderung der Armatur ist nicht zulässig und kann zur Beschädigung der Armatur führen. Darüber hinaus konnen aus einer nicht bestimmungsgemäßen Verwendung lebensgefährliche Gefahren und Verletzungen resultieren. Die Armatur ist nur zur Anwendung im privaten Bereich, nicht aber für den medizinischen oderkommenziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

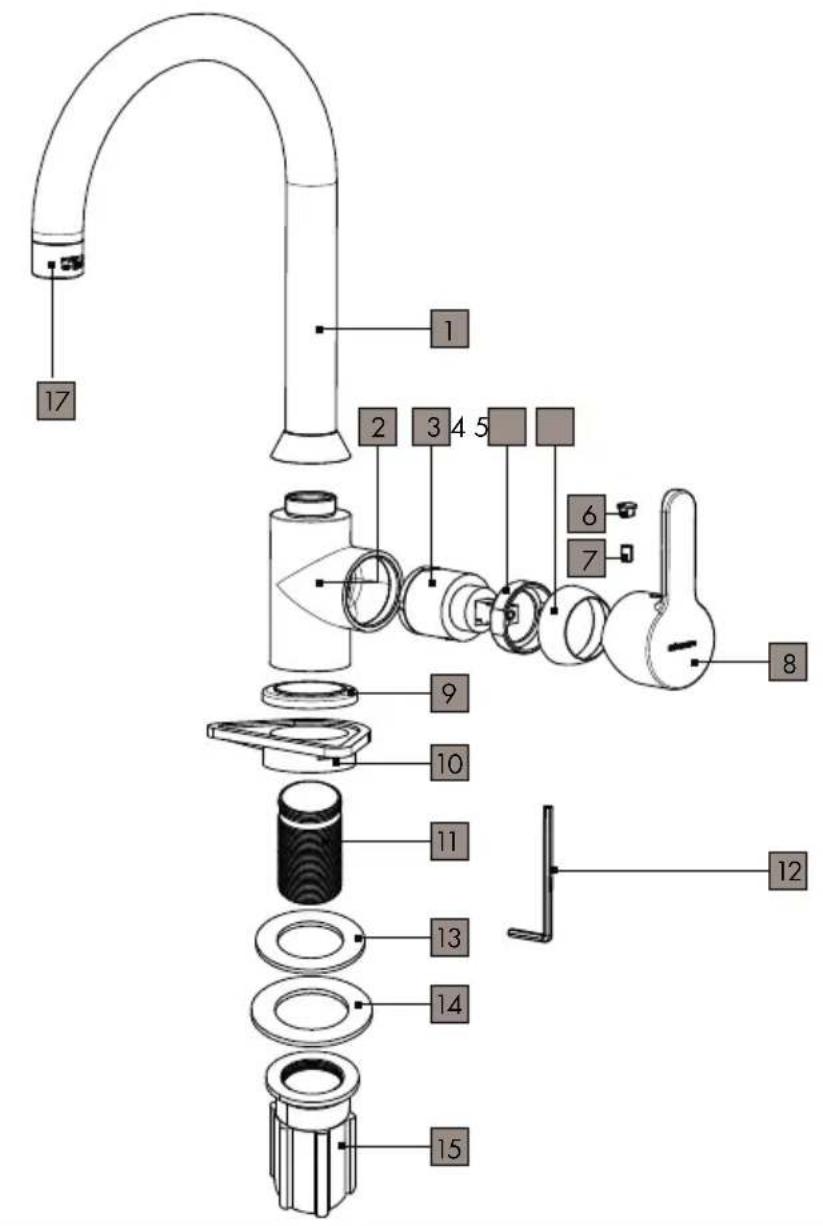

- Teilebeschreibung

1 Armaturenauslauf*
2 Armaturenkorper*
3 Kartusche*
4 Kartuschensicherung*
5 Kartuschenabdeckung*
6 Warm-/Kaltplakette*
7 Innensechskant-Madenschraube*
8 Armaturenhebel*
9 Sockelring (mit eingelegter Dichtung)
10 Kunststoffdreieck
11 Armaturengewinde
12 Innensechskantschluss
13 Dichtungsgring
14 Unterlegscheibe
15 Befestigungsmutter
16 2× Anschlussschlauch (flexibel)
17 Luftsprudler* vormontiert

- Technische Daten

Anschlasse: G %

MindestflieBdruck:1,5 bar

- Lieferumfang

1 Spültisch-Einhebelmischer (vormontiert) inklusive Befestigungssatz
2 Flexible Anschlusschläuche 3 / 8
1 Innensechskantschlüssel
1 Montage-/Bedienungsanleitung

Sicherheitshinweise

A WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Kinder dür

fen nicht mit der Armatur speien und die Reinigung/Benutzer wartung darf nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie Kinder nicht mit der Verpackungs folie oder Teilen der Verpackung spiel, andernfalls können sie sich beim Spieler darin verfangen oder Teile verschlucken und ersticken.

VORSICHT VOR ELEKTRISCHEM SCHLAG! Undichtig

keiten oder Wasserausstritt können zu

Lebensgefahr durch elektrischen Schlag führen. Prufen Sie alle Verbindungen sorgfältig auf Dichtigkeit und stellen Sie safer, dass alle Leitungen von elektrischen Geräten in der Nähdes Spültischs korrekt und sicher installiert sind.

Ziehen Sie im Zweifelsfall eine Fachkraft zu Rate.

VORSICHT! VERBRUHUNGSGEFAHRI!

Stellen Sie sicher, dass die Warm-/Kaltplakette in der richtigen Position eingesetzt ist, um versehentliche Verbrühenungen zu vermeiden.

Stellen Sie den Armaturenhebel beim Öffnen auf eine kalte Stufe und passen Sie erst dann die Wassertemperatur an.

VORSICHT! SACHSCHÄDEN! Durch unsachgemäße Montage und Handhabung der Armatur können Sachschem verursacht werden. Lassen Sie die Montage von einer Fachkraft durchführten.

Stellen Sie vor der Montage die Wasserzufuhr zu ihren Wohnräumen ab.
Achten Sie bei der Montage daraufuf, dass alle Dichtungen korrekt auf den Dichtflächen aufliegen.
Verwenden Sie die Armatur nicht an Niederdruck und Elektroleinspeichern.
Verwenden Sie die Armatur nur bei einer Umgebungstemperatur über 0^ Unterbrechen Sie bei Frostgefahr die Wasser zufuhr und entleeren Sie die Armatur.
Verwenden Sie die Armatur nicht, wenn sie Beschädigungen aufweist oder in ihrer Funktionseiste beinträchtigt ist.
Undichtigkeiten und Wasseraustritt können zu erheblichen Sachschäden an Gebäuden und Hausrat führen. Prufen Sie dazu alle Verbindungen sorgfältig auf Dichtigkeit.
Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z. B. den vorhandenen Wasseranschlüssen und den Abspervvorrichtungen.
Führer Sie Reparaturen nicht selbst aus, sondern beauftragen Sie eine Fachkraft.
Lassen Sie defekte Teile nur durch Original-ersatzteile austauschen.

Montage

Hinweis: Machen Sie sich vor der Montage mit der Armatur vertraut. Lesen Sie hierzu aufmerksam die vorliegende Montage- und Bedienungsanleitung, insbesondere die Sicherheitshinweise.

Bei fehlerhafter Montage ist die Gewährleistung - insbesondere für Folgeschäden - ausgeschlossen.

VORSICHT! Stellen Sie den Zulauf von Warm- und Kaltwasser ab, bevor Sie mit der Montage beginnen.

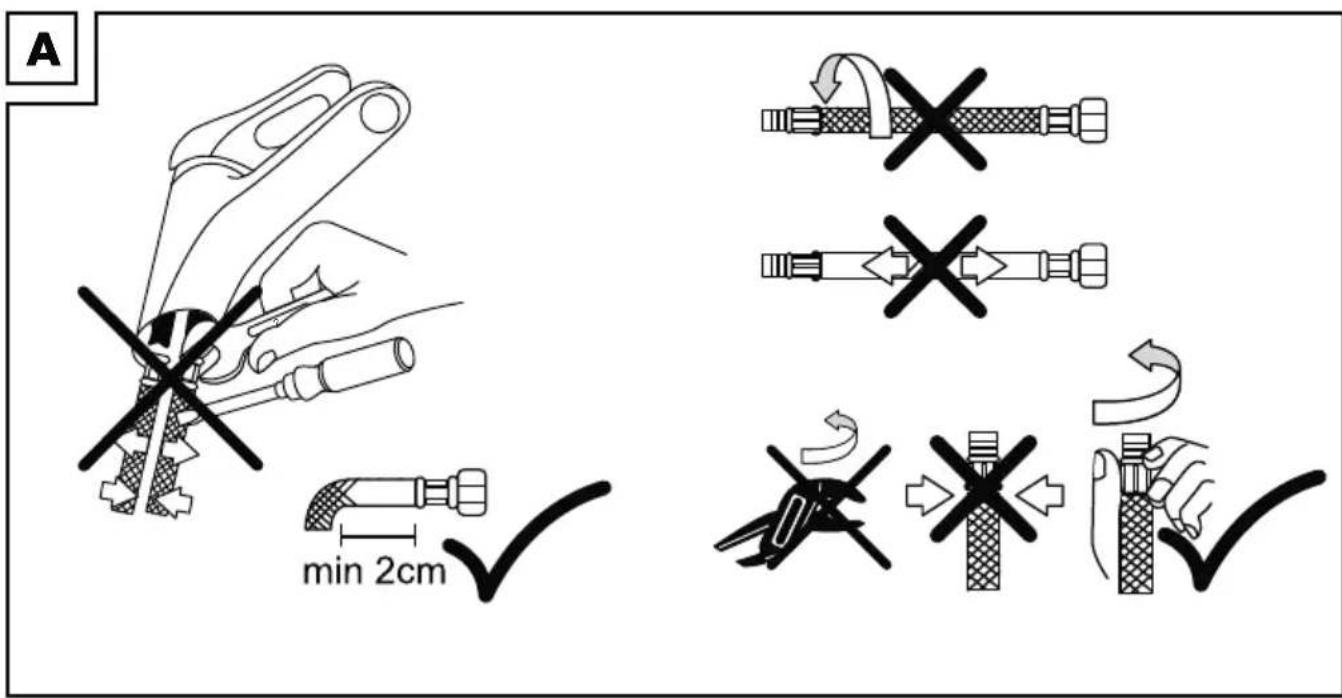

VORSICHT! Verdrehen Sie die Anschlusschläuche nicht und setzen Sie diese nicht unter Spannung (siehe Abb. A).
VORSICHT! Schrauben Sie die Anschlusschläuche nur handfest an. Verwenden Sie keine Zange oder Schraubenschlüssel, Sie können die Anschlussschläuche damit beschädigen (siehe Abb. A).

Hinweis: Die Montage des Kunststoff dreiecks ist optional. Falls Ihr Wasch becken bzw. der Speltisch die richtige Form und Dicke besitzt, ist es nicht notwendig, das Kunststoffdreieck zu montieren.

Gehen Sie wie folgt vor:

Losen Sie die Befestigungsmutter 15 vom Armaturgewinde 11.
Schauben Sie das Armaturengewinde mit der kurzen Seite in den Armaturenkörper 2.
Schauben Sie die beiden flexiblen Anschlusschläuche von unter handfest in die beiden entsprechenden Schlauchaufnahmen im Armaturenkörper. Benutzen Sie auf keinen Fall Werkzeuge, um die Anschlusschläuche in der Armatur zu verschauben. Achten Sie daraufuf, dass die Anschlusschläuche gerade verlaufen und nicht eingeklemmt werden (siehe Abb. A).
Stellen Sie sicher, dass die Dichtung des Sockelrings korrekt in der entsprechenden Nut liegt.
- Legen Sie den Sockelring so auf den Spültisch, dass er die Aufnahmebohrung für die Armatur umschliebt und die Dichtung auf dem Spültisch aufliegt.

Fuhren Sie die montierten Anschlusssschläuche durch den Sockelring in die Aufnahmebohrung und setzen Sie den Armaturenkörper auf den Sockelring.
Führer Sie die Befestigungsmutter, die Unterlegscheibe 14, den Dichtungsring 13 und ggf. das Kunststoffdreiacek 10 von unten über die Anschlussschlauche. Achten Sie bei Verwendung des Kunststoffdreiecs daraufuf, dass die ebene Seite nach oben zeigt, sodass sie im montierten Zustand unmittelbar an der Spültisch-Unterseite aufliegt.
Fixieren Sie die Armatur am Spultisch, indem Sie die Befestigungsmutter von unter handfest bis zum Anschlag in den Armaturensockel schrauben.
Schauben Sie die Anschlussschläuche an die Eckventile an Ihrwandanschluss. Achten Sie daraufuf, die beiden Anschlussschläuche korrekt am Kalt-oder Warmwasseranschluss anzubringen.
Öffnen Sie nach erfolglicher Montage den Zulauf von Warm- und Kaltwasser.

Inbetriebnahme

Prufen Sie alle Verbindungen nach der ersten Inbetriebnahme unbedingt sorgfältig auf Dichtigkeit.

Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden.

Gehen Sie hierzu folgendermaßen vor:

Schauben Sie den Luftsprudler 17 entgegen dem Uhrzeigersinn vom Armaturenauslauf 1 ab (siehe Kapitel „Wartung und Reinigung").
Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen, um Rückstände aufzulosen.
Schauben Sie den Luftsprudler anschließend im Uhrzeigersinn wieder auf den Armaturenauslauf.

Bedienung

Kippen Sie den Armaturenhebel 8 nach vorne bzw. drücken Sieihn zurück, um die Stärke des Wasserflusses zu regulieren.
Schwenken Sie den Armaturenhebel im oder entgegen dem Uhrzeigersinn, um die Temperatur des Wasserflusses zu regulieren:

Für Kaltwasser schwenken Sie den Armaturenhebel im Uhrzeigersinn (nach rechts).

Für Warmwasser schwenken Sie den Armatu-renhebel gegen den Uhrzeigersinn (nach links).

Wartung und Reinigung

VORSICHT! BESCHÄDIGUNGS

GEFAHR! Beachten Sie für die sachgerechte Reinigung und Wartung der Armatur folgende Hinweise, um Beschädigungen zu vermeiden. Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese konnten die Oberfläche der Armatur beschädigen.

- Armatur reinigen

Trocknen Sie ihre Armaturen nach jeder Nutzung mit einem Tuch ab, um Kalk ablagerungen vorzubeugen.
Wischen Sie die Armatur mit einem feuchten, weichen Tuch und ggf. mit einem milder Reinigungsmittel ab.
Schauben Sie den Luftsprudler 17 in regelmäbi-gen Abständen vom Armaturen auslauf 1 ab und entfernen Sie kalkhaltige Rückstände oder Fremdkörper. Ersetzen Sie bei sehr starker Verschmutzung oder Beschädigung den Luftsprudler gegen einen neuen.

Hinweis: Der Luftsprudler sollte sich von Hand abschrauben setzen. Falls dies nicht möglich ist, schützen Sie den Luftsprudler, indem Sie ein dūnnes, feuchtes Tuch um ihn legen und schrauben Sie ihn vorsichtig mithilfe einer Rohrzange ab.

- Kartusche austauschen

Bei Kartuschen handelt es sich um Verschleibeile, die abhängig vom Kalkgehalt bzw. der Verschmutzung des Wassers in regelmäßigen Abständen ausgetauscht werden müssen. Wenn Sich der Armatarenhebel schwergängiger betätigten lasst, kann diese ein Zeichen sein, dass die Kartusche ersetzt werden muss. Austauschkartuschen erhalten Sie direkt bei der angegebenen Servicestelle.

Gehen Sie wie folgt vor:

Hebeln Sie die Warm-/Kaltplakette 6 vorsichtig mithilfe eines kleinen Schlitzschraubendre-hers aus dem Armaturen hereby.
Lösen Sie die darunterliegende Innensechskant-Madenschraube 7 mithilfe des Innensechskantschlüssels 12 entgegen dem Uhrzeigersinn um eine Umdrehungen. Drehen Sie die Innensechskant-Madenschraube nicht vollständig hersaus. Lösen Sie sie nur soweit, bis sich der Armaturenhebel liegt abnehmer{lsst.

• Nehmen Sie den Armaturenhebel ab.

Schauben Sie die Kartuschenabdeckung mit der Hand entgegen dem Uhrzeigersinn ab.
Schauben Sie die Kartuschensicherung mit einer Rohrzange entgegen dem Uhr zeigersinn ab.
Ziehen Sie die Kartusche 3 aus dem Armaturkörper 2 heraus.
- Setzen Sie die neue Kartusche vorsichtig in den Armaturenkörper ein.
Achten Sie darauf, dass die Dichtung unter der Kartusche korrekt sitzt und die Führungen in den darauf vorgesehenen Öffnungen stecken.
Schauben Sie die Kartuschensicherung mit einer Rohrzange fest.
Schauben Sie die Kartuschenabdeckung mit der Hand fest.
Stecken Sie den Armaturenhebel auf die Kartusche.
Fixieren Sie den Armaturenhebel, indem Sie die Innensechskant-Madenschraube mithilfe des Innensechskantschlusses im Uhrzeigersinn festdrehen.

• Stecken Sie die Warm-/Kaltplakette in den Armaturenhebel. Achten Sie damit auf die korrekte Ausrichtung: links = rot (Warmwasser) rechts = blau (Kaltwasser).

Hinweis: Wenn Sie den Kartuschensicherungsring zu fest anziehen, kann es sein, dass sich der Armaturenhebel nur schwergängig bewegen{lsst. Losen Sie in thisem Fall den Kartuschensicherungsring wieder ein wichtig.

- Entsorgung

Die Verpackung kann über die Gelbe Tonne bzw. den Gelben Sack entsorgt werden.

Möglichkeiten zur Entsorgung der ausgedienten Armatur erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Informationen

Trinkbarkeit von Leitungswasser

Informieren Sie sich bei den örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt/Gemeinde.

Generell gelten für die Trinkbarkeit von Leitungs wasser folgende Empfehlungen:

Verwenden Sie kein abgestandenes Wasser zur Zubereitung von Speisen und Getränken, besonderss nicht für die Ernährung von Säuglingen. Andernfalls konnen gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler aus der Leitung kommt als abgestandenes Wasser.
- Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn die Wasserleitung länger als vier Stunden nicht mehr genutzt wurde.
- Verwenden Sie kein abgestandenes Wasser aus verchromten Leitungen zur Ernährung und zur Körperperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und allergische Reaktionen hervorrufen.
Nutzen Sie kein Trinkwasser aus bleihaltigen Zuleitungen für die Zubereitung von Säuglingsnahrung und/oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Schwangere, Säuglinge und Kleinkinder besonderss gesundheitsschädlich.

- Garantie und Service

Die Garantiezeit beträgt 5 Jahre und beginnnt am Tag des Kaufs.itte bewahren Sie den Kassenbon als Nachweis fur den Kauf auf.

Sollten sich davon während der Garantiezeit Mängel Herausstellen, können defekte Armaturen nach Kontaktaufnahme mit dem Servicedienst unfrei an die angegebene Serviceadresse gesamt werden. Sie erhalten dann eine neue oder eine reparierte Armatur kosten zurück.

Nach Ablauf der Garantiezeit haben Sie ebenfls die Mochigkeit, die defekte Armatur zwecks Reparatur an die angegebene Adresse zu senden. Nach Ablauf der Garantiezeit anfallende Repara-turen sind kostenpflichtig.

Hinweis: Die Eisl Sanitär GmbH ersetzt innerhalb der Garantiezeit defekte Armaturen kostenfrei, oder stellt entsprechende Ersatzteile zur Verfügung. Eine finanzielle Rückerstattung des Kaufpreises defekter Armaturen ist seitens der Eisl Sanitär GmbH nicht möglich.

Ohre gesetzlichen Rechte werden durch diese Gar-. tantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Das gilt auch für ersetzte und ausgetauschte Teile. Invielen Fälle liegt der Grund für Reklamationen in Bedienungsfehlern. Diese konnten ohne Weiteres Telefonisch oder per E-Mail behoben werden.itte wenden Sie sich an die für Sie eingerichtete Servicestelle,bevor Sie die Armatur beim Hersteller reklamieren:

GB/IE/NI:

Teknihall bvba

Brusselsstraat 33

BE-2321 Meer

Belgium

Tel.: [phone]*

E-Mail: [e-mail]

* Kostenfreie Nummer

DK/BE/NL:

Eisl Sanitar GmbH

Mattseer Landesstraße 8

AT-5101 Bergheim

Tel.: [phone]*

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

• Kostenfreie Nummer

IAN 291533

Bitte halten Sie für alle Anfragen den Kassenbon und die Art.Nr., z. B. IAN 12345, als Nachweis für den Kauf bereit.

Produktbezeichnung:

Kuchenarmatur

Eisl Sanitär-Nr.

NI182DISE-LIDL4

Eisl Sanitär GmbH

Mattseer Landesstraße 8

A-5101 Bergheim

ÖSTERREICH

Stand der Informationen: 9/2017
