Kenmerken	Details
Type afzuigkap	Decoratieve afzuigkap
Afmetingen (B x D x H)	90 x 50 x 70 cm
Maximale luchtstroom	700 mb3/u
Vermogensniveaus	3 niveaus + intensieve modus
Vetfilter	Wasbare metalen filters
Verlichting	Geefntegreerde LED's
Energieklasse	A
Installatie	Wandmontage
Afvoermodus	Afvoer of recirculatie
Gewicht	15 kg
Garantie	2 jaar
Onderhoud	Regelmatige reiniging van de filters, vervanging van koolstoffilters (indien recirculatiemodus)
Veiligheid	Veiligheidssysteem tegen oververhitting

Veelgestelde vragen - FPH 5114 TC BK Fulgor Milano

Hoe maak ik het vetfilter van de Fulgor Milano FPH 5114 TC BK afzuigkap schoon?

Om het vetfilter schoon te maken, verwijder het uit de afzuigkap en dompel het ongeveer 30 minuten onder in warm zeepsop. Wrijf vervolgens voorzichtig met een spons en spoel af met schoon water. Laat het volledig drogen voordat u het terugplaatst.

Waarom werkt mijn Fulgor Milano FPH 5114 TC BK afzuigkap niet?

Controleer eerst of de afzuigkap correct is aangesloten op een stopcontact. Zorg er ook voor dat de stroomonderbreker niet is gesprongen. Als alles in orde is en hij werkt nog steeds niet, neem dan contact op met de klantenservice voor een diagnose.

Wat zijn de vermogensniveaus van de Fulgor Milano FPH 5114 TC BK afzuigkap?

De afzuigkap heeft meerdere vermogensniveaus, meestal tussen 3 en 4, waarmee u de zuigkracht kunt aanpassen aan de kookbehoeften.

Hoe vervang ik de lamp van de Fulgor Milano FPH 5114 TC BK afzuigkap?

Om de lamp te vervangen, trek de stekker van de afzuigkap uit het stopcontact, verwijder de lampkap en vervang de lamp door een nieuwe. Zorg ervoor dat u een compatibele lamp gebruikt die in de gebruiksaanwijzing wordt gespecificeerd.

Maakt de Fulgor Milano FPH 5114 TC BK afzuigkap geluid, is dat normaal?

Een bepaald geluidsniveau is normaal, vooral bij hoge snelheden. Als het geluid te luid of ongewoon is, controleer dan of de filters schoon en goed geïnstalleerd zijn. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe installeer ik de Fulgor Milano FPH 5114 TC BK afzuigkap?

Volg de instructies in de meegeleverde installatiehandleiding. Zorg ervoor dat u de afzuigkap op een geschikte afstand van het kookplaat bevestigt en controleer of het afvoerkanaal correct is geïnstalleerd.

Welk type kanaal moet ik gebruiken met de Fulgor Milano FPH 5114 TC BK afzuigkap?

Gebruik een afvoerkanaal met een diameter van 150 mm om een goede luchtcirculatie te garanderen. Zorg ervoor dat het stijf is om drukverlies te minimaliseren.

Is het mogelijk om de Fulgor Milano FPH 5114 TC BK afzuigkap in recirculatiemodus te gebruiken?

Ja, de afzuigkap kan in recirculatiemodus worden gebruikt door koolstoffilters te installeren. Raadpleeg de handleiding voor specifieke instructies over het installeren van de filters.

Hoe programmeer ik de verlichting van de Fulgor Milano FPH 5114 TC BK afzuigkap?

De verlichting wordt meestal bediend met een schakelaar op het bedieningspaneel. Druk op de bijbehorende knop om de verlichting aan of uit te zetten.

GEBRUIKSAANWIJZING FPH 5114 TC BK Fulgor Milano

NL Dit product is conform de EU-richtlijn 2002/96/EC.

Het symbool met de doorstreepte vuilnisbak op het apparaat geeft aan dat het product op het einde van zijn levenscyclus afzonderlijk van het gewoon huishoudelijk afval moet worden afgedankt en hiervoor naar een centrum voor gescheiden afvalophaling voor de recyclage van elektrische en elektronische apparatuur wordt gebracht of wordt terugbezorgd aan de verkoper op het moment waarop een nieuw gelijkaardig apparaat wordt aangekocht. De gebruiker is er verantwoordelijk voor het apparaat op het einde van de levenscyclus naar een structuur voor afvalophaling te brengen. De correcte gescheiden afvalophaling met het oog op de daaropvolgende recyclage, verwerking en milieuvriendelijke afdanking van het apparaat draagt bij tot het voorkomen van mogelijke negatieve invloeden op het milieu en de gezondheid en bevordert de recyclage van de materialen waaruit het product is samengesteld. Voor meer gedetailleerde informatie over de recyclage van dit product en de beschikbare ophaalsystemen, wendt u zich tot de lokale dienst voor afvalophaling of de winkel waar ú het product hebt gekocht.

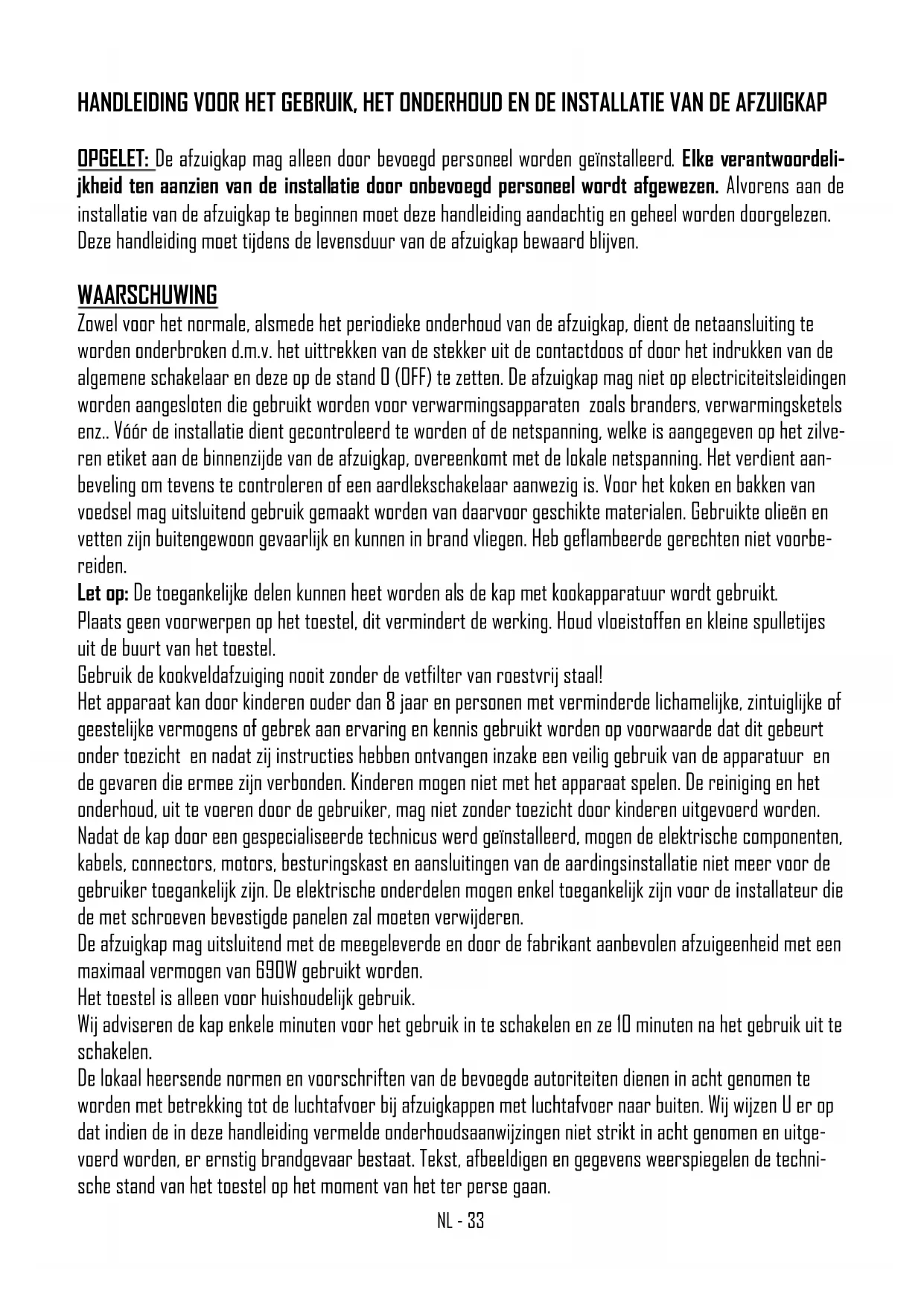

OPGELET: De afzuigkap mag alleen door bevoegd personeel worden geïnstalleerd. Elke verantwoordelijkheid ten aanzien van de installatie door onbevoegd personeel wordt afgewezen. Alvorens aan de installatie van de afzuigkap te beginnen moet deze handleiding aandachtig en geheel worden doorgelezen. Deze handleiding moet tijdens de levensduur van de afzuigkap bewaard blijven.

WAARSCHUWING

Zowel voor het normale, alsmede het periodieke onderhoud van de afzuigkap, dient de netaansluiting te worden onderbroken d.m.v. het uittrekken van de stekker uit de contactdoos of door het indrukken van de algemene schakelaar en deze op de stand O (OFF) te zetten. De afzuigkap mag niet op electriciteitsleidingen worden aangesloten die gebruikt worden voor verwarmingsapparaten zoals branders, verwarmingsketels enz.. Vóór de installatie dient gecontroleerd te worden of de netspanning, welke is aangegeven op het zilveren etiket aan de binnenzijde van de afzuigkap, overeenkomt met de lokale netspanning. Het verdient aanbeveling om tevens te controleren of een aardlekschakelaar aanwezig is. Voor het koken en bakken van voedsel mag uitsluitend gebruik gemaakt worden van daarvoor geschikte materialen. Gebruikte olieën en vetten zijn buitengewoon gevaarlijk en kunnen in brand vliegen. Heb geflambeerde gerechten niet voorbereiden.

Let op: De toegankelijke delen kunnen heet worden als de kap met kookapparatuur wordt gebruikt.

Plaats geen voorwerpen op het toestel, dit vermindert de werking. Houd vloeistoffen en kleine spulletijes uit de buurt van het toestel.

Gebruik de kookveldafzuiging nooit zonder de vetfilter van roestvrij staal!

Het apparaat kan door kinderen ouder dan 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis gebruikt worden op voorwaarde dat dit gebeurt onder toezicht en nadat zij instructies hebben ontvangen inzake een veilig gebruik van de apparatuur en de gevaren die ermee zijn verbonden. Kinderen mogen niet met het apparaat spelen. De reiniging en het onderhoud, uit te voeren door de gebruiker, mag niet zonder toezicht door kinderen uitgevoerd worden.

Nadat de kap door een gespecialiseerde technicus werd geïnstalleerd, mogen de elektrische componenten, kabels, connectors, motors, besturingskast en aansluitingen van de aardingsinstallatie niet meer voor de gebruiker toegankelijk zijn. De elektrische onderdelen mogen enkel toegankelijk zijn voor de installateur die de met schroeven bevestigde panelen zal moeten verwijderen.

De afzuigkap mag uitsluitend met de meegeleverde en door de fabrikant aanbevolen afzuigeenheid met een maximaal vermogen van 690W gebruikt worden.

Het toestel is alleen voor huishoudelijk gebruik.

Wij adviseren de kap enkele minuten voor het gebruik in te schakelen en ze 10 minuten na het gebruik uit te schakelen.

De lokaal heersende normen en voorschriften van de bevoegde autoriteiten dienen in acht genomen te worden met betrekking tot de luchtafvoer bij afzuigkappen met luchtafvoer naar buiten. Wij wijzen U er op dat indien de in deze handleiding vermelde onderhoudsaanwijzingen niet strikt in acht genomen en uitgevoerd worden, er ernstig brandgevaar bestaat. Tekst, afbeeldigen en gegevens weerspiegelen de technische stand van het toestel op het moment van het ter perse gaan.

INSTALLATIE

De afzuigkap moet worden gecombineerd met domino kookplaten (inductie of keramisch glas). U mag het toestel niet gebruiken met gas kookvelden. Dit is verboden!

Nadat de kap door een gespecialiseerde technicus werd geïnstalleerd, mogen de elektrische componenten, kabels, connectors, motors, besturingskast en aansluitingen van de aardingsinstallatie niet meer voor de gebruiker toegankelijk zijn. De elektrische onderdelen mogen enkel toegankelijk zijn voor de installateur die de met schroeven bevestigde panelen zal moeten verwijderen.

De afzuigkap kan zowel met recirculatiefilters als met een afvoer naar buiten werken.

Bij recirculatie van de kooklucht is het noodzakelijk koolstoffilters te gebruiken (zie het hoofdstuk KOOL-STOFFILTERS).

Bij een afzuigkap die aangesloten wordt op een afvoerkanaal naar buiten is toevoerlucht noodzakelijk. Het te gebruiken afvoerkanaal moet een diameter van 15 cm. hebben. Het vertrek waar de afvoerkap geïnstalleerd wordt moet voldoende worden geventileerd, indien tegelijkertijd andere apparaten gebruikt worden die op gas of andere verbrandingsstoffen werken.

INSTRUKTIES VOOR DE MONTAGE

De afzuigkap moet worden gecombineerd met domino kookplaten (inductie of keramisch glas). U mag het toestel niet gebruiken met gas kookvelden. Dit is verboden!

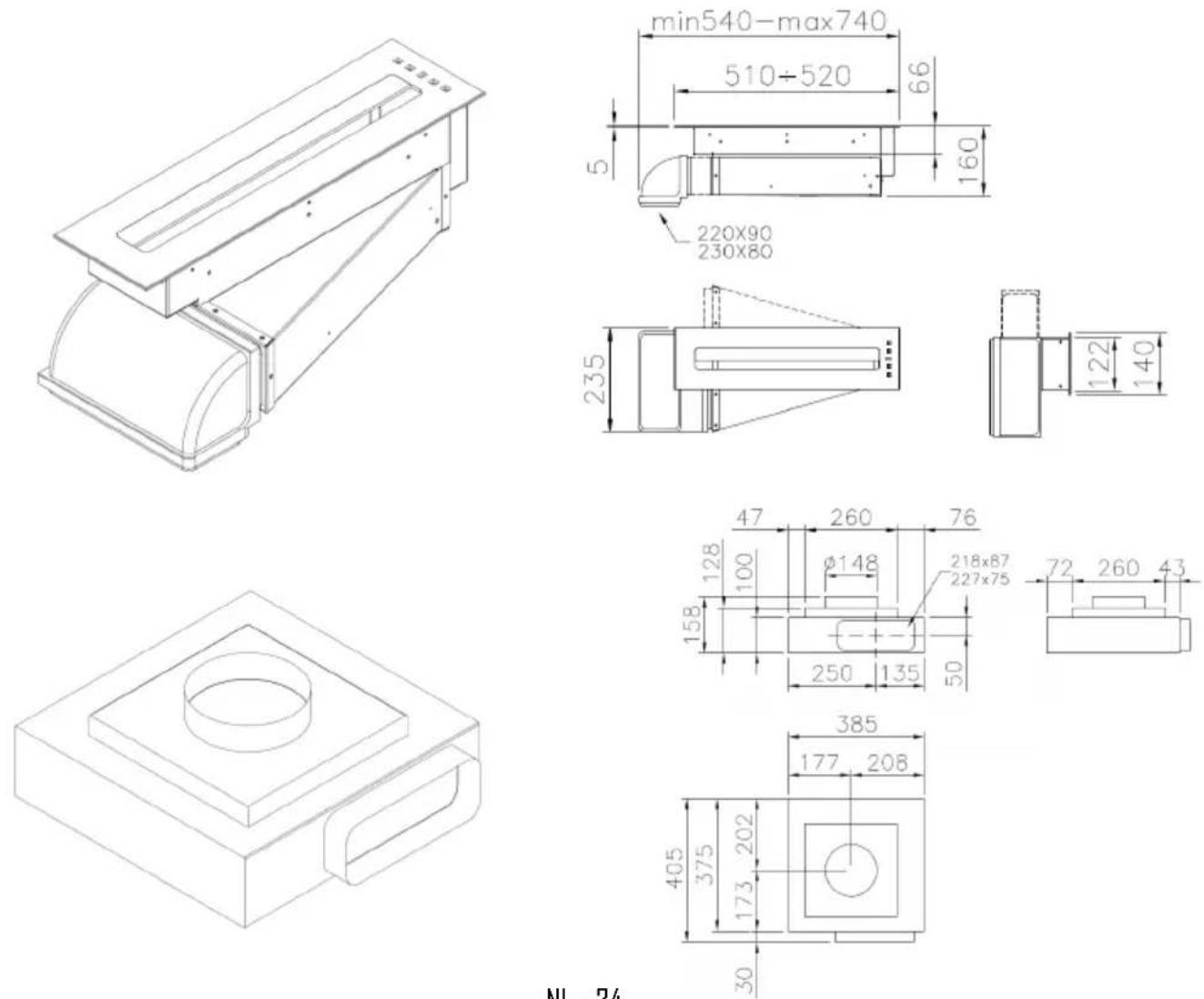

Raadpleeg de volgende tekening voor de afmetingen.

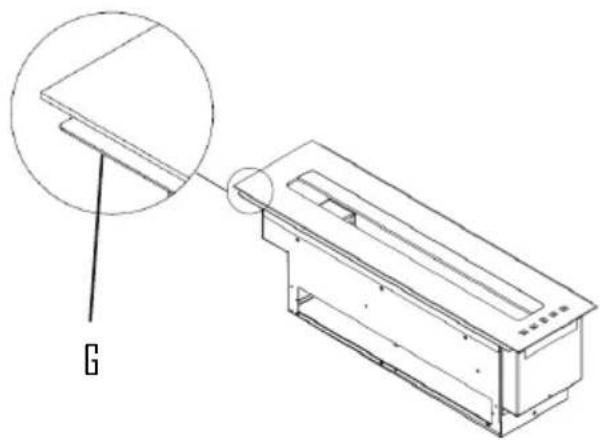

Opzetmontage inbouwapparatuur:

490 126

10-15 5)

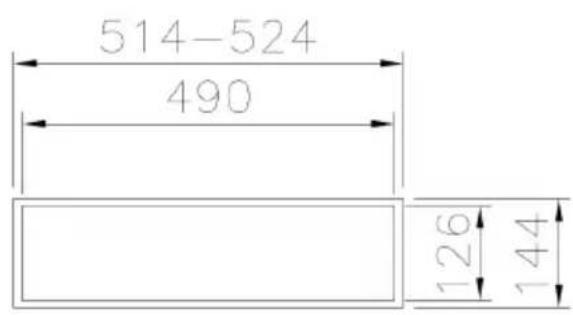

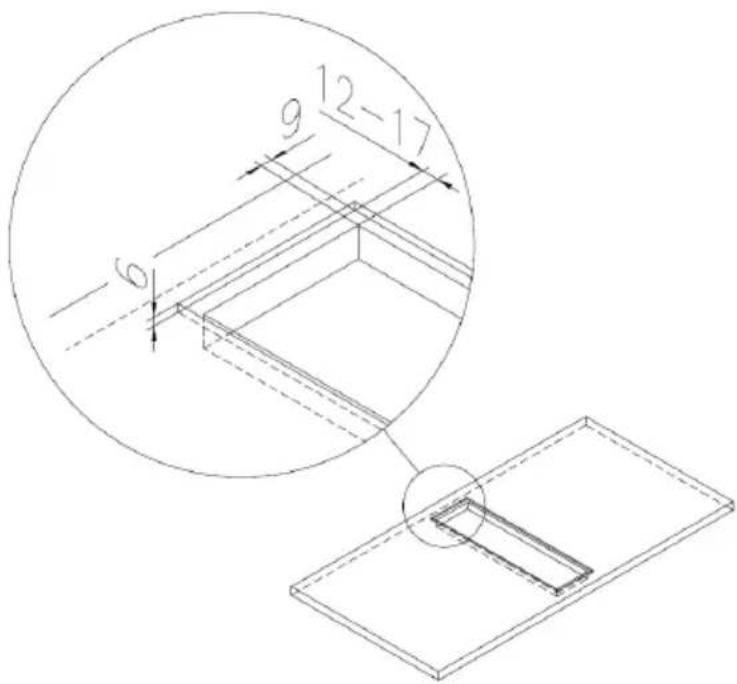

Vlakke montage van de inbouwapparatuur:

514-524 490 126 144

12-17 2 6

9 12 - 17 6

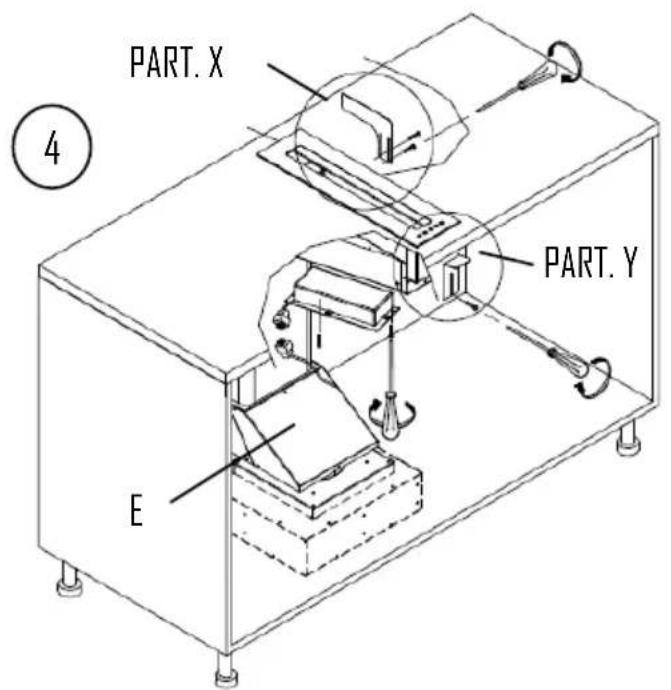

Voor de montage van de afzuigkap dienen de bijgeleverde accessoires gebruikt te worden en volgens de stappen, zoals geïllustreerd in het blad.

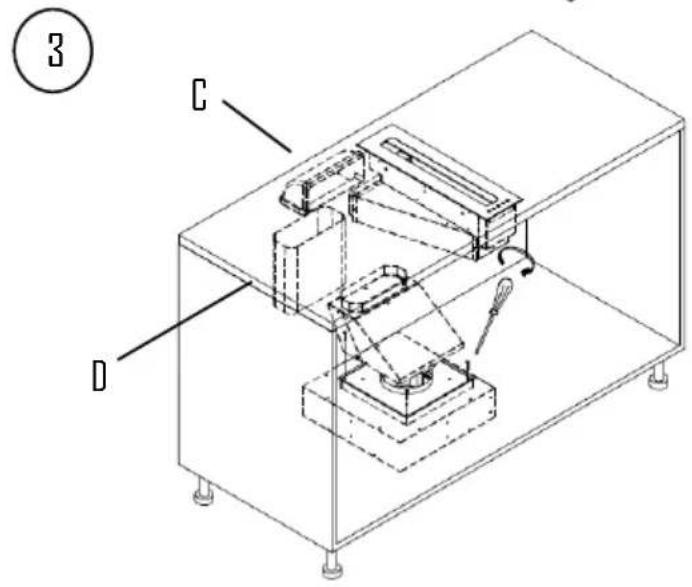

D = Kunststof buis 220x90x200 E = Verloopstuk

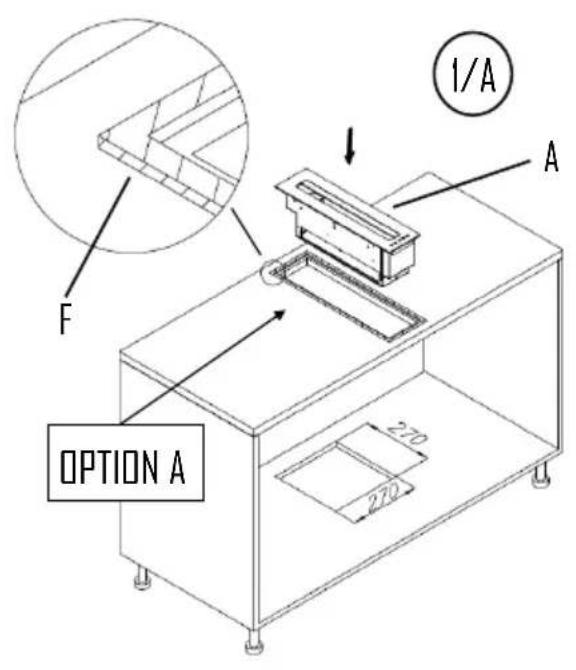

1/A A F OPTION A 270 270

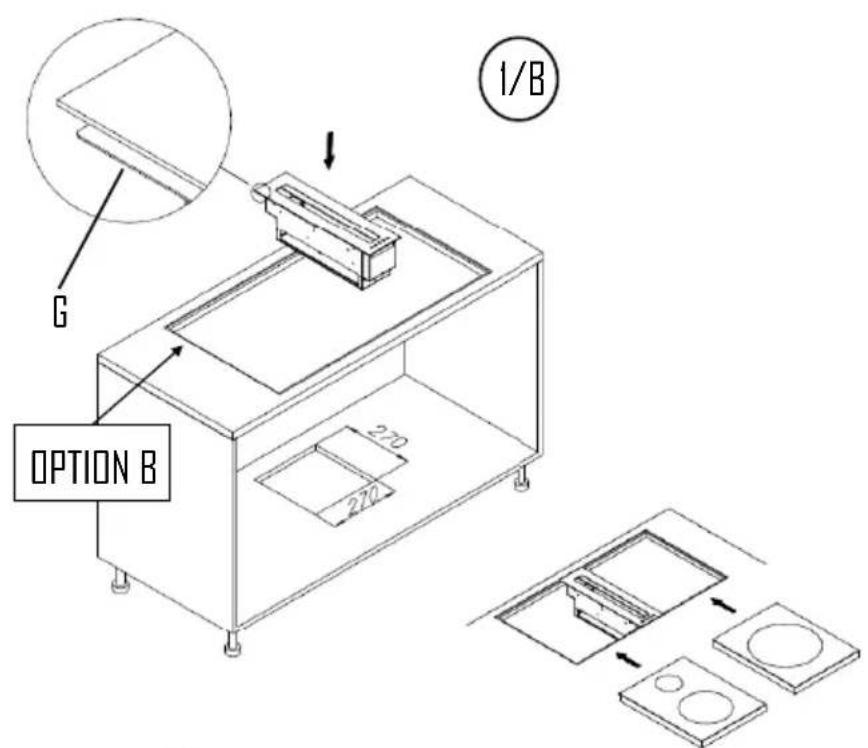

G OPTION B 1/B 220 220

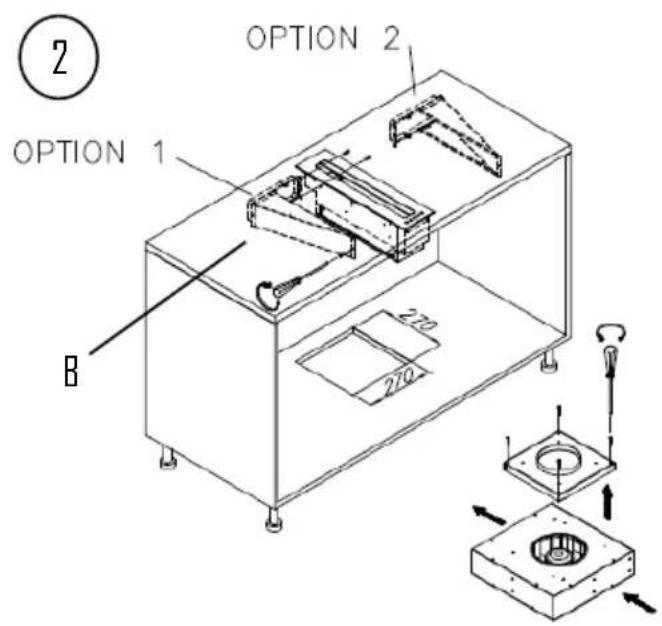

OPTION 1 OPTION 2 B 2.20 2.10

③ C D

De elektrische aansluiting moet worden uitgevoerd door gespecialiseerd personeel met inachtneming van de van kracht zijnde normen en wetten.

Controleer altijd of de netspanning gelijk is aan die welke is aangegeven op het zilveren etiket aan de binnenkant van de kap.

Controleren of de installatie volgens de geldende normen geaard en geïnstalleerd is. Bijzondere aandacht moet geschonken worden aan de aansluitkabel van de afzuigkap, daarbij zorgend dat de kabel niet door openingen geleid wordt die niet voorzien zijn van een beschermingsrubber. Bij directe aansluiting met het netwerk moet een systeem voor ontkoppeling voorzien worden, waarbij de contacten over een zodanige openingsafstand beschikken dat een volledige ontkoppeling mogelijk is bij toestanden van de overspanningscategorie III, in overeenstemming met de installatieregels. De stekker en alpolige schakelaar moeten toegankelijk zijn als het apparaat is geinstalleerd. Als de voedingskabel is beschadigd, moet hij door een speciale kabel vervangen worden of door een unit die beschikbaar is bij de fabrikant of bij de technische assistentie. De kabel moet van het type H05VV-F zijn met een minimumdoorsnede van 3 x 0,75mm².

De fabrikant wijst elke verantwoordelijkheid af ingeval de van kracht zijnde veiligheidsnormen niet in acht worden genomen, noodzakelijk voor een normale werking van een elektrische installatie.

BEDIENINGSKNOPPEN

DIGITALE BEDIENING

In de digitale bedienings versie zijn er vier soft touch-bedieningsknoppen aanwezig en een display.

Een knop voor het aandoen in 2e snelheid en voor het uitdoen van de motor
Twee knoppen + en - voor het verhogen of verlagen van de motorsnelheid.
Een TIMER-knop die de motor na 10 min. afzet.

Met de timer in werking zal het op de display zichtbare nummer knipperen.

Speciale funkties:

Na 100 uur gewerkt te hebben zal op de DISPLAY de nul of de letter A gaan knipperen om aan te duiden dat de metalen filters schoongemaakt dienen te worden.

Na de metalen filters te hebben afgewassen moet men de urenteller weer op nul zetten (reset procedure), door de toets TIMER

iets langer dan 3 sec. ingedrukt te houden terwijl de afzuigkap uit is.

Men kan zien dat de reset procedure tot stand is gekomen, omdat dan met uitgeschakelde afzuigkap een liggend streepje op de display verschijnt.

Vóór het uitvoeren van enige schoonmaak- of onderhoudsbeurt de stroomvoeding naar de afzuigkap uitschakelen door de algemene schakelaar op de stand O (OFF) te zetten.

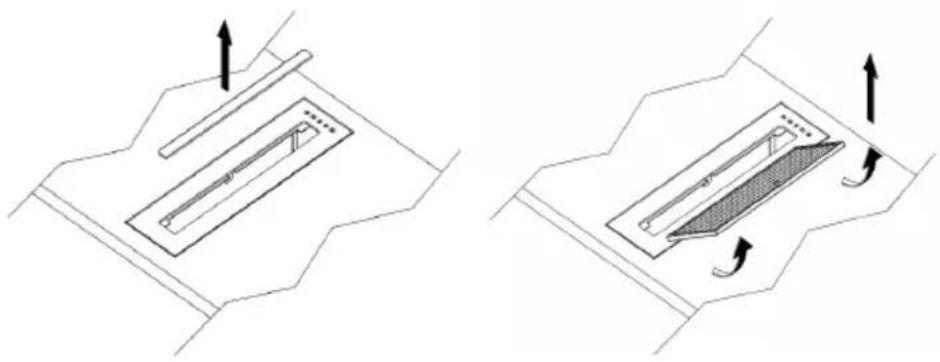

Reiniging van de metalen filters

De metalen filters die met de afzuigkap worden bijgeleverd moeten elke maand worden gereinigd afhankelijk van het meer o minder gebruik, met warm water en een niet aantastend vloeibaar wasmiddel. De metalen filters haalt men er uit met het betreffende handvat. Na het afwassen moeten de filters goed afgedroogd worden en op korrekte wijze weer op hun plaats gebracht worden.

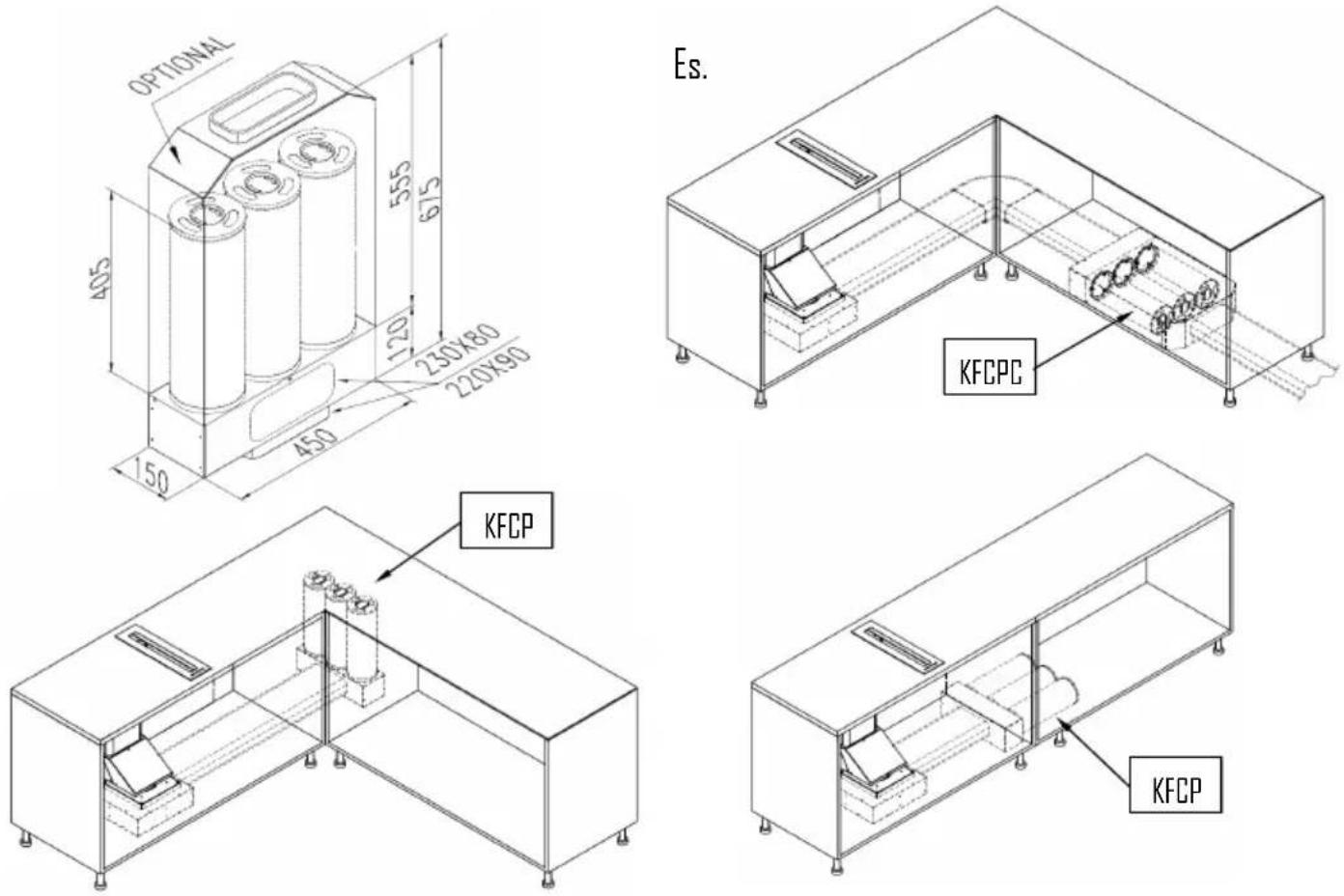

Koolfilters OPTIONEEL (KFCP en KFCPC)

Indien de afzuigkap wordt gebruikt als recirculatiekap heeft men koolstoffilters nodig (KFCP en KFCPC). De actieve koolstof van de filters absorbeert de keukenluchtjes.

OPTIONAL 405 555 615 230×80 220×90 450 150 Es. KFCPC KFCP KFCP

Reiniging van de afzuigkap

Indien u de oppervlakken regelmatig reinigt, moet u later niet met veel moeite hardnekkige vlekken verwijderen. Als de afzuigkap gevernist of van koper is, met een zachte doek met lauw water en een neutraal afwasmiddel reinigen. Geen vloeistof direkt op de afzuigkap gieten of korrelige en/of schuurmiddelen gebruiken. Geen aantastende middelen gebruiken en ook geen oplosmiddelen of derivaten van uit petroleum gedistilleerde middelen, daar deze olieachtige resten kunnen achterlaten, die oxidatie en polymerisatie kunnen veroorzaken.

De fabriek is niet verantwoordelijk voor esthetische schade als gevolg van het niet nakomen van bovengenoemde aanwijzigingen.
