Tipo di prodotto	Cappa da incasso nel piano di lavoro
Marca	Fulgor Milano
Modello	FPH 5114 TC BK
Dimensioni (L x P x A)	490 x 126 mm (installazione a sbalzo) o 514-524 x 144 mm (installazione a filo)
Peso (stimato)	Circa 10 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza massima motore	690 W
Tipo di comando	Comando digitale tattile con display
Velocità motore	4 velocità (regolabili con tasti + e -)
Funzioni speciali	Timer di spegnimento ritardato (10 min), indicatore di lavaggio filtri metallici (100 h)
Illuminazione	Non specificato (probabilmente LED integrato)
Filtri metallici	Filtri antigrasso in acciaio inox lavabili in lavastoviglie
Filtri al carbone (opzionali)	Modelli KFCP, KFCPR, KFCPC
Modalità di evacuazione	Riciclo (filtrante) o evacuazione esterna (aspirante)
Tipi di cottura compatibili	Piani cottura a induzione o vetroceramica (gas vietato)
Installazione	Riservata a un tecnico qualificato
Manutenzione	Pulizia mensile dei filtri metallici, pulizia delle superfici con panno morbido e detergente neutro
Sicurezza	Scollegamento obbligatorio prima della manutenzione, messa a terra obbligatoria, non utilizzare con apparecchi a gas
Ricambi e riparabilità	Filtri, cavo di alimentazione (tipo H05VV-F 3x0,75mm²) disponibili presso il produttore o l'assistenza
Norma ambientale	Conforme alla direttiva RAEE (2002/96/CE)

Domande frequenti - FPH 5114 TC BK Fulgor Milano

Questa cappa è compatibile con un piano cottura a gas?

No, l'uso di piani cottura a gas è severamente vietato. Può essere installata solo con piani cottura a induzione o vetroceramica.

Quali sono le dimensioni esatte della cappa per un'installazione a filo?

Per un'installazione a filo, la larghezza è compresa tra 514 e 524 mm, la profondità è di 144 mm e l'altezza di incasso è di 126 mm.

Come pulire i filtri metallici della cappa?

I filtri metallici devono essere lavati ogni mese con acqua calda e un detergente liquido non aggressivo. Possono anche essere lavati in lavastoviglie. Dopo il lavaggio, asciugarli accuratamente prima di rimetterli in posizione.

A cosa serve la spia lampeggiante sul display e come resettarla?

La spia lampeggiante (lettera O o A) si accende dopo 100 ore di utilizzo per indicare che è necessario pulire i filtri metallici. Per resettare, tenere premuto il tasto TIMER per più di 3 secondi mentre la cappa è spenta.

Posso usare la cappa in modalità riciclo senza filtro al carbone?

No, in modalità riciclo (aria restituita in cucina), è necessario installare filtri al carbone (modelli KFCP, KFCPR o KFCPC) per assorbire gli odori.

Come regolare la velocità del motore?

Utilizzare i tasti + e - per aumentare o ridurre la velocità. L'accensione avviene premendo il pulsante dedicato (velocità predefinita). Un tasto TIMER consente uno spegnimento ritardato di 10 minuti.

Quale tipo di cavo elettrico è necessario per l'installazione?

Il cavo di alimentazione deve essere di tipo H05VV-F con sezione minima di 3 x 0,75 mm². Deve essere installato da un tecnico qualificato.

Posso installare la cappa da solo?

No, l'installazione deve essere eseguita solo da personale autorizzato. Il costruttore declina ogni responsabilità in caso di installazione da parte di persone non qualificate.

Come mantenere le superfici della cappa?

Utilizzare un panno morbido imbevuto di acqua tiepida e un detergente neutro. Non utilizzare mai prodotti abrasivi, solventi o distillati di petrolio. Non versare liquidi direttamente sulla cappa.

La cappa può essere utilizzata con evacuazione esterna?

Sì, in modalità aspirante. È necessario un condotto di evacuazione di diametro uguale o superiore al raccordo della cappa. Il locale deve avere una ventilazione sufficiente se vengono utilizzati altri apparecchi a combustione.

MANUALE UTENTE FPH 5114 TC BK Fulgor Milano

IT Questo prodotto è conforme alla Direttiva EU 2002/96/EC.

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separata-mente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente. L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto.

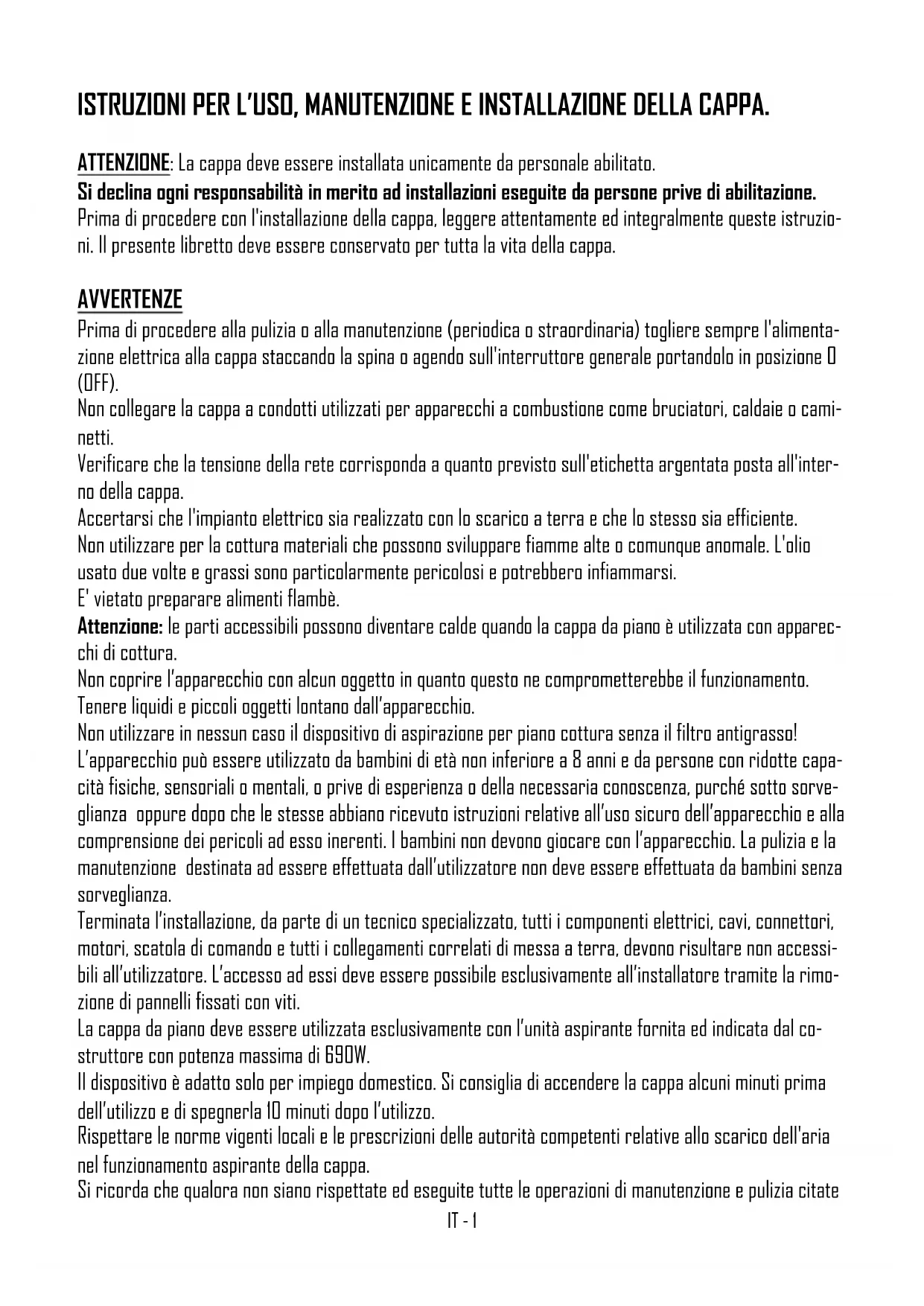

ISTRUZIONI PER L'USO, MANUTENZIONE E INSTALLAZIONE DELLA CAPPA.

ATTENZIONE: La cappa deve essere installata unicamente da personale abilitato.

Si declina ogni responsabilità in merito ad installazioni eseguite da persone prive di abilitazione.

Prima di procedere con l'installazione della cappa, leggere attentamente ed integralmente queste istruzioni. Il presente libretto deve essere conservato per tutta la vita della cappa.

AVVERTENZE

Prima di procedere alla pulizia o alla manutenzione (periodica o straordinaria) togliere sempre l'alimentazione elettrica alla cappa staccando la spina o agendo sull'interruttore generale portandolo in posizione D (OFF).

Non collegare la cappa a condotti utilizzati per apparecchi a combustione come bruciatori, caldaie o caminetti.

Verificare che la tensione della rete corrisponda a quanto previsto sull'etichetta argentata posta all'interno della cappa.

Accertarsi che l'impianto elettrico sia realizzato con lo scarico a terra e che lo stesso sia efficiente.

Non utilizzare per la cottura materiali che possono sviluppare fiamme alte o comunque anomale. L'olio usato due volte e grassi sono particolarmente pericolosi e potrebbero infiammarsi.

E' vietato preparare alimenti flambè.

Attenzione: le parti accessibili possono diventare calde quando la cappa da piano è utilizzata con apparecchi di cottura.

Non coprire l'apparecchio con alcun oggetto in quanto questo ne comprometterebbe il funzionamento.

Tenere liquidi e piccoli oggetti lontano dall'apparecchio.

Non utilizzare in nessun caso il dispositivo di aspirazione per piano cottura senza il filtro antigrasso!

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

Terminata l'installazione, da parte di un tecnico specializzato, tutti i componenti elettrici, cavi, connettori, motori, scatola di comando e tutti i collegamenti correlati di messa a terra, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibile esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti.

La cappa da piano deve essere utilizzata esclusivamente con l'unità aspirante fornita ed indicata dal costruttore con potenza massima di 690W.

Il dispositivo è adatto solo per impiego domestico. Si consiglia di accendere la cappa alcuni minuti prima dell'utilizzo e di spegnerla 10 minuti dopo l'utilizzo.

Rispettare le norme vigenti locali e le prescrizioni delle autorità competenti relative allo scarico dell'aria nel funzionamento aspirante della cappa.

Si ricorda che qualora non siano rispettate ed eseguite tutte le operazioni di manutenzione e pulizia citate

nel presente opuscolo, esiste serio pericolo d'incendio.

I testi, le immagini e i dati corrispondono allo stato tecnico dell'apparecchio al momento della stampa. Si fa riserva di eventuali modifiche in linea con lo sviluppo del prodotto.

INSTALLAZIONE

La cappa deve essere abbinata a piani cottura domino (induzione o vetroceramica). L'uso con piani cottura a gas non è ammesso ed è espressamente vietato.

Terminata l'installazione, da parte di un tecnico specializzato, tutti i componenti elettrici, cavi, connettori, motori, scatola di comando e tutti i collegamenti correlati di messa a terra, devono risultare non accessibili all'utilizzatore. L'accesso ad essi deve essere possibile esclusivamente all'installatore tramite la rimozione di pannelli fissati con viti. La cappa può essere utilizzata sia in funzione filtrante che aspirante.

Nel funzionamento filtrante cioè con riciclo dell'aria, è necessario utilizzare dei filtri a carbone (vedere paragrafo FILTRI CARBONE). Nel funzionamento aspirante cioè con l'espulsione all'esterno dell'aria filtrata, è necessario un adeguato sistema di compensazione secondo le norme vigenti. Il tubo di uscita dei fumi deve avere un diametro uguale o superiore rispetto a quello del raccordo della cappa.

Il locale dove è installata la cappa, deve disporre di sufficiente ventilazione, quando vengono utilizzati contemporaneamente altri apparecchi che impiegano gas o altri combustibili.

ISTRUZIONI DI MONTAGGIO

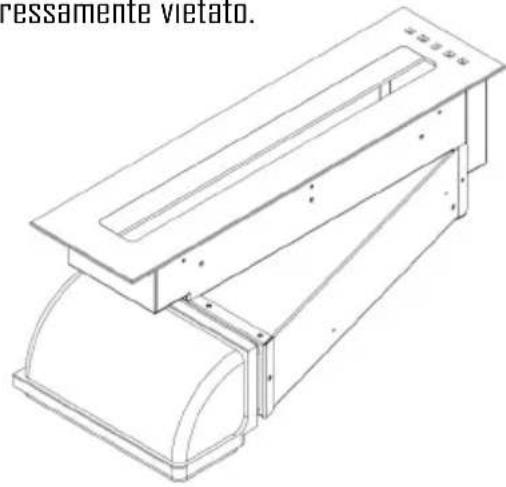

La cappa deve essere abbinata a piani cottura domino (induzione o vetroceramica). L'uso con piani cottura a gas non è ammesso ed è espressamente vietato.

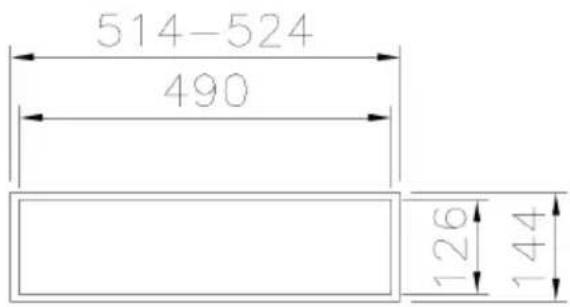

Per le dimensioni del foro fare riferimento al seguente disegno.

Montaggio sporgente:

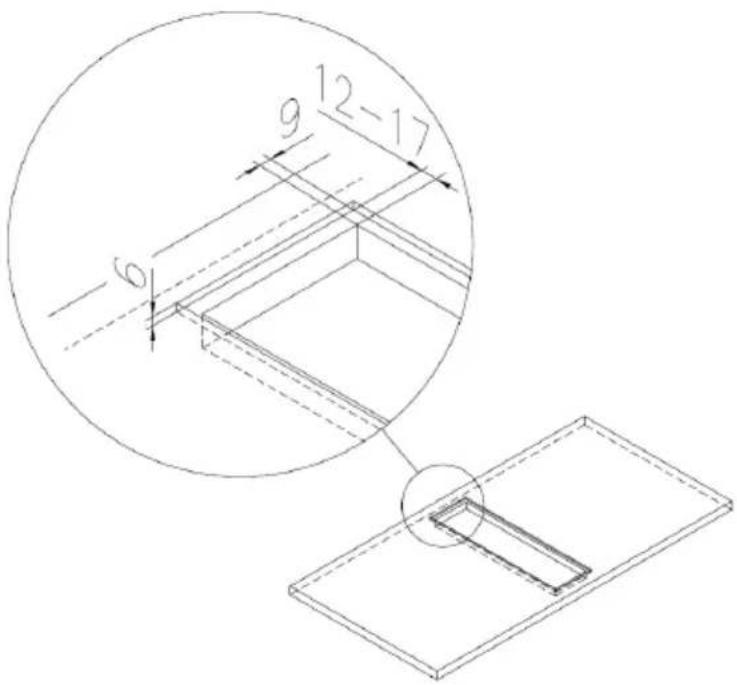

Montaggio filo top:

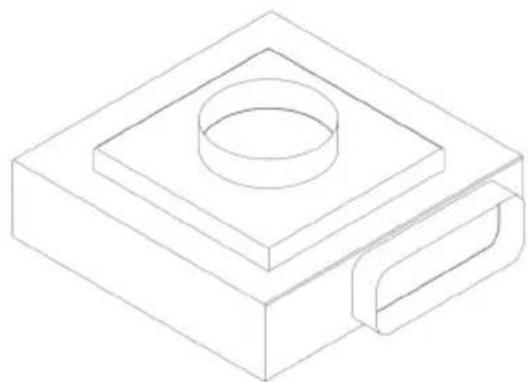

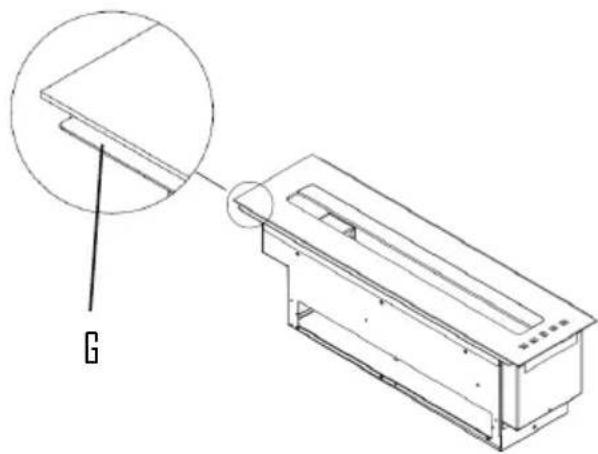

Per il montaggio della cappa utilizzare gli accessori in dotazione e seguire le fasi illustrate.

L'allacciamento elettrico deve essere effettuato da personale specializzato, nel rispetto delle norme e leggi vigenti.

Verificare che la tensione della rete corrisponda a quella indicata sull'etichetta argentata posta all'interno della cappa.

Accertarsi che l'impianto sia realizzato secondo le norme vigenti e con lo scarico a terra efficiente.

Porre particolare attenzione al cavo di alimentazione della cappa, verificando che non attraversi fori sprovvisti di passacavo.

Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito con un cavo speciale oppure un assieme disponibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzare deve essere di tipo H05VV-F con sezione minima 3 x 0,75mm².

Il costruttore declina ogni responsabilità nel caso non vengano rispettate le norme antinfortunistiche vigenti, necessarie al regolare funzionamento dell'impianto elettrico.

COMANDO

COMANDO DIGITALE

Nella versione con comando digitale sono presenti quattro pulsanti a sfioramento ed un display.

Un pulsante per accensione in 2^ velocità e spegnimento del motore.

Due pulsanti + e - per aumento e riduzione delle velocità motore.

Un pulsante TIMER per spegnimento del motore dopo 10 min.

con il timer attivato, il numero presente nel display sarà lampeggiante Funzioni speciali:

Dopo 100 ore di utilizzo, sul DISPLAY inizierà a lampeggiare lo Oppure la lettera A per segnalare l'esigenza di lavare i filtri metallici. Dopo aver lavato i filtri metallici, azze-

rare il conta ore tenendo premuto il tasto

TIMER per più di tre sec. con cappa spenta. La visualizzazione dell'avvenuto azzeramento viene segnalata mediante la comparsa, a cappa spenta, di un trattino sul display.

Prima di effettuare qualsiasi intervento di pulizia e manutenzione, togliere l'alimentazione alla cap-pa portando l'interruttore generale in posizione O (OFF).

Pulizia dei filtri metallici

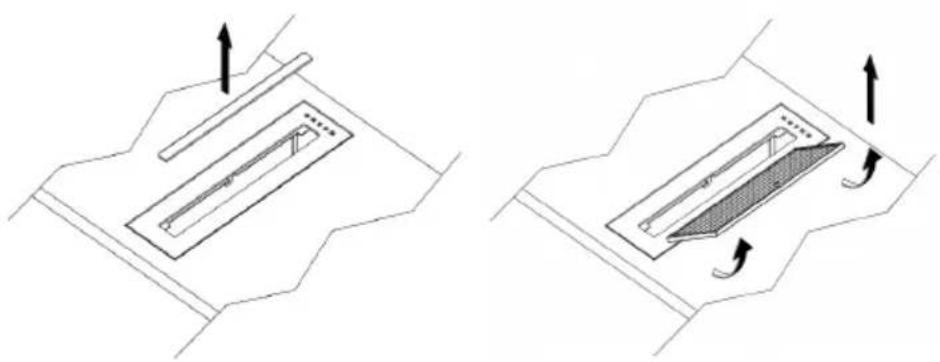

I filtri metallici in dotazione alla cappa vanno lavati ogni mese in funzione dell'intensità d'uso, con acqua calda e detersivo liquido non aggressivo. I filtri metallici vanno tolti utilizzando l'apposita maniglia. Dopo il lavaggio i filtri devono essere completamente asciugati e rimontati correttamente.

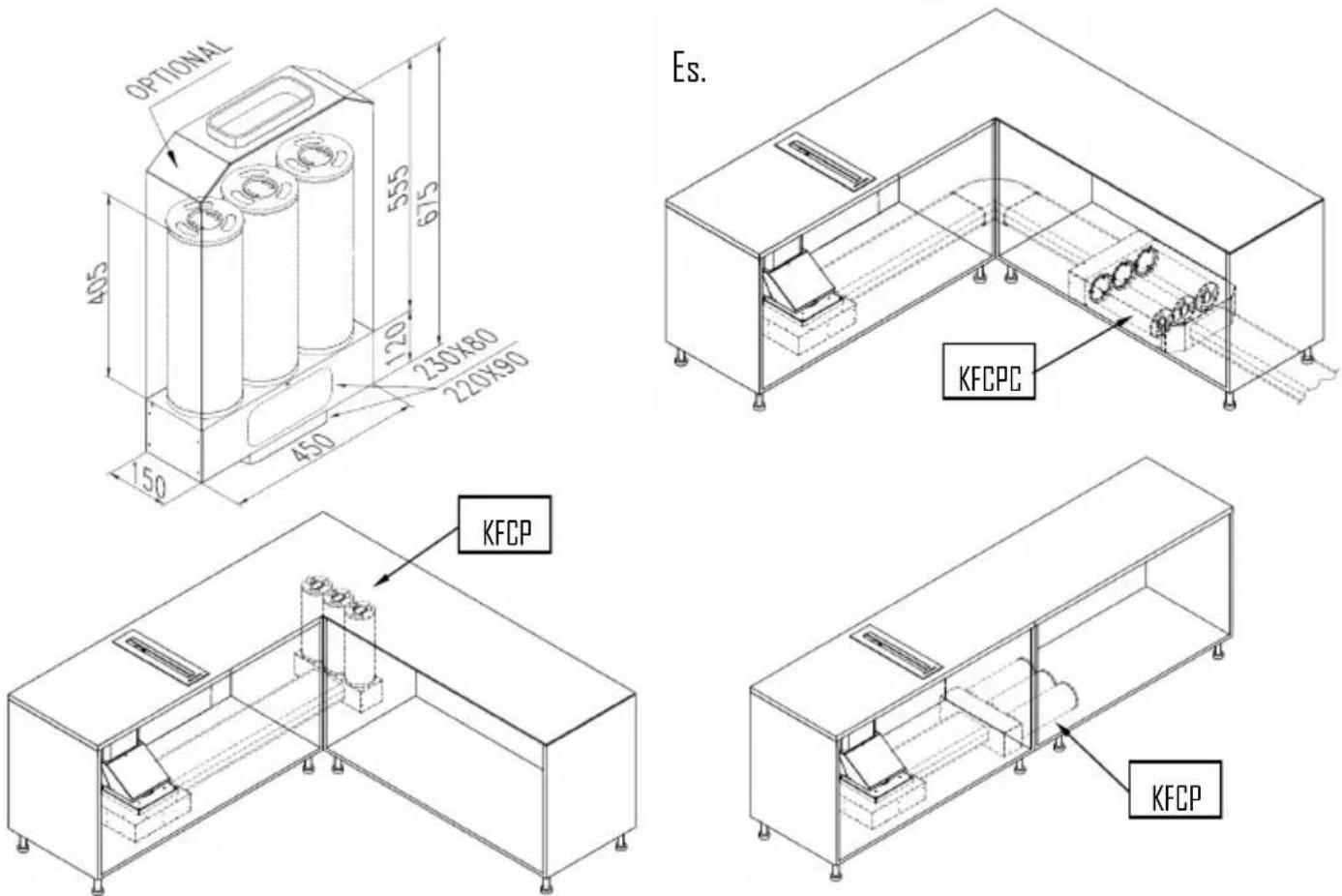

Filtri carbone OPTIONAL (KFCP e KFCPC)

Se la cappa è utilizzata con sistema filtrante con riciclo interno è necessario l'impiego di filtri carbone (KFCP e KFCPC). Il carbone attivo contenuto nei filtri, serve a trattenere gli odori dei fumi di cucina.

Pulizia della cappa

La pulizia periodica delle superfici evita di dover successivamente rimuovere con difficoltà depositi di sporco incrostati. Se la cappa è verniciata o ramata, usare un panno morbido con acqua tiepida e detersivo neutro. E' vietato versare liquidi direttamente sulla cappa e l'uso di prodotti granulosi e/o abrasivi. Non usare prodotti aggressivi, solventi chimici o derivati da distillati di petrolio che potrebbero lasciare residui oleosi suscettibili d'ossidazione e polimerizzazione.

La ditta costruttrice non risponde di danni estetici causati da inosservanza delle indicazioni sopraelencate.
