FPH 5114 TC BK - Digestoř Fulgor Milano - Bezplatný návod k obsluze

Typ produktu	Vestavěná desková digestoř
Značka	Fulgor Milano
Model	FPH 5114 TC BK
Rozměry (Š x H x V)	490 x 126 mm (vyčnívající montáž) nebo 514-524 x 144 mm (zapuštěná montáž)
Hmotnost (odhad)	Přibližně 10 kg
Elektrické napájení	220-240 V ~ 50/60 Hz
Maximální výkon motoru	690 W
Typ ovládání	Digitální dotykové ovládání s displejem
Rychlosti motoru	4 rychlosti (nastavitelné tlačítky + a -)
Speciální funkce	Odložené vypnutí (10 min), indikátor čištění kovových filtrů (100 h)
Osvětlení	Neuvedeno (pravděpodobně integrované LED)
Kovové filtry	Tukové filtry z nerezové oceli, mytí v myčce
Uhlíkové filtry (volitelné)	Modely KFCP, KFCPR, KFCPC
Režim odvodu	Recirkulace (filtrační) nebo odvod ven (odsávání)
Kompatibilní typy varných desek	Indukční nebo sklokeramické domino varné desky (plyn zakázán)
Instalace	Vyhrazeno pro kvalifikovaného technika
Údržba	Měsíční čištění kovových filtrů, čištění povrchů jemným hadříkem a neutrálním čisticím prostředkem
Bezpečnost	Před údržbou nutné odpojení, povinné uzemnění, nepoužívat s plynovými spotřebiči
Náhradní díly a opravitelnost	Filtry, napájecí kabel (typ H05VV-F 3x0,75mm²) k dispozici u výrobce nebo servisu
Environmentální norma	V souladu se směrnicí OEEZ (2002/96/ES)

Často kladené otázky - FPH 5114 TC BK Fulgor Milano

Je tato digestoř kompatibilní s plynovým sporákem?

Ne, použití plynových varných desek je přísně zakázáno. Lze ji instalovat pouze s indukčními nebo sklokeramickými domino varnými deskami.

Jaké jsou přesné rozměry digestoře pro zapuštěnou montáž?

Pro zapuštěnou montáž je šířka mezi 514 a 524 mm, hloubka 144 mm a výška výřezu 126 mm.

Jak vyčistit kovové filtry digestoře?

Kovové filtry je třeba mýt každý měsíc v teplé vodě s neagresivním tekutým čisticím prostředkem. Lze je také mýt v myčce nádobí. Po umytí je důkladně osušte před opětovným nasazením.

K čemu slouží blikající kontrolka na displeji a jak ji resetovat?

Blikající kontrolka (písmeno O nebo A) se rozsvítí po 100 hodinách provozu a signalizuje, že je třeba vyčistit kovové filtry. Reset provedete stisknutím a podržením tlačítka TIMER po dobu více než 3 sekund, zatímco je digestoř vypnutá.

Mohu použít digestoř v režimu recirkulace bez uhlíkového filtru?

Ne, v režimu recirkulace (vzduch vracený do kuchyně) musíte nainstalovat uhlíkové filtry (modely KFCP, KFCPR nebo KFCPC) pro pohlcování pachů.

Jak nastavit rychlost motoru?

Použijte tlačítka + a - pro zvýšení nebo snížení rychlosti. Zapnutí se provádí stisknutím příslušného tlačítka (předvolená rychlost). Tlačítko TIMER umožňuje odložené vypnutí o 10 minut.

Jaký typ elektrického kabelu je potřebný pro instalaci?

Napájecí kabel musí být typu H05VV-F s minimálním průřezem 3 x 0,75 mm². Musí být instalován kvalifikovaným technikem.

Mohu si digestoř nainstalovat sám?

Ne, instalaci smí provádět pouze oprávněná osoba. Výrobce nenese odpovědnost v případě instalace nekvalifikovanou osobou.

Jak udržovat povrchy digestoře?

Použijte měkký hadřík navlhčený vlažnou vodou a neutrálním čisticím prostředkem. Nikdy nepoužívejte abrazivní prostředky, rozpouštědla nebo ropné destiláty. Nenalévejte kapalinu přímo na digestoř.

Lze digestoř používat s odvodem ven?

Ano, v režimu odsávání. Je nutné mít odvodní potrubí o průměru stejném nebo větším než je připojení digestoře. Místnost musí mít dostatečné větrání, pokud jsou používána jiná spalovací zařízení.

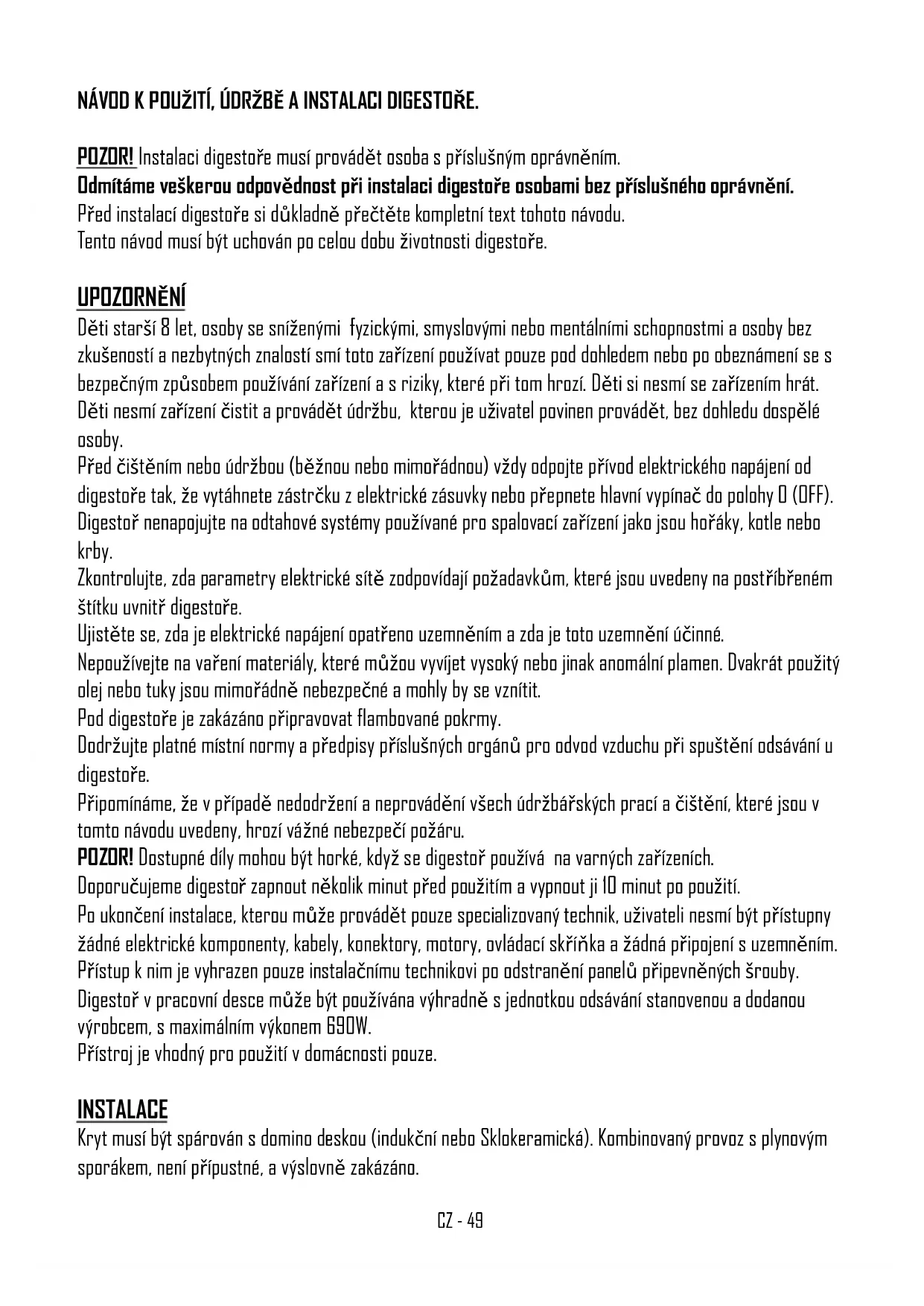

NÁVOD K OBSLUZE FPH 5114 TC BK Fulgor Milano

CZ Tento výrobek vyhovuje směrnici EU 2002/96/EC.

Přeškrtnutý symbol odpadkového koše na výrobku poukazuje na to, že tento výrobek po ukončení jeho životnosti musí být zlikvidován odděleně od domovního odpadu, a to bud' odevzdáním do sběrného místa pro odpady z elektrických a elektronických zařízení, anebo vrácením prodejci při nákupu jiného podobného výrobku. Uživatel je odpovědný za to, že zlikviduje tento výrobek po ukončení jeho životnosti takovýmto způsobem. Pokud je použité zařízení odevzdáno do sběrny jako zvláštní druh odpadu, může být recyklováno nebo zlikvidováno ekologicky šetrným způsobem, neohrozí životní prostředí a zdraví, a přispěje tak k recyklaci materiálů. Pro získání dalších informací ohledně služeb zaměřených na zacházení s odpady kontaktujte vaši místní sběrnu nebo obchod, ve kterém jste zařízení zakoupili.

POZOR! Instalaci digestoře musí provádět osoba s příslušným oprávněním.

Odmítáme veškerou odpovědnost při instalaci digestoře osobami bez příslušného oprávnění.

Před instalací digestoře si důkladně přečtěte kompletní text tohoto návodu.

Tento návod musí být uchován po celou dobu životnosti digestoře.

UPOZORNĚNÍ

Děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi a osoby bez zkušeností a nezbytných znalostí smí toto zařízení používat pouze pod dohledem nebo po obeznámení se s bezpečným způsobem používání zařízení a s riziky, které při tom hrozí. Děti si nesmí se zařízením hrát. Děti nesmí zařízení čistit a provádět údržbu, kterou je uživatel povinen provádět, bez dohledu dospělé osoby.

Před čištěním nebo údržbou (běžnou nebo mimořádnou) vždy odpojte přívod elektrického napájení od digestoře tak, že vytáhnete zástrčku z elektrické zásuvky nebo přepnete hlavní vypínač do polohy D (OFF). Digestoř nenapojujte na odtahové systémy používané pro spalovací zařízení jako jsou hořáky, kotle nebo krby.

Zkontrolujte, zda parametry elektrické sítě zodpovídají požadavkům, které jsou uvedeny na postříbřeném štítku uvnitř digestoře.

Ujistěte se, zda je elektrické napájení opatřeno uzemněním a zda je toto uzemnění účinné.

Nepoužívejte na vaření materiály, které můžou vyvíjet vysoký nebo jinak anomální plamen. Dvakrát použitý olej nebo tuky jsou mimořádně nebezpečné a mohly by se vznítit.

Pod digestoře je zakázáno připravovat flambované pokrmy.

Dodržujte platné místní normy a předpisy příslušných orgánů pro odvod vzduchu při spuštění odsávání u digestoře.

Připomínáme, že v případě nedodržení a neprovádění všech údržbářských prací a čištění, které jsou v tomto návodu uvedeny, hrozí vážné nebezpečí požáru.

POZOR! Dostupné díly mohou být horké, když se digestoř používá na varných zařízeních.

Doporučujeme digestoř zapnout několik minut před použitím a vypnout ji 10 minut po použití.

Po ukončení instalace, kterou může provádět pouze specializovaný technik, uživateli nesmí být přístupny žádné elektrické komponenty, kabely, konektory, motory, ovládací skříňka a žádná připojení s uzemněním.

Přístup k nim je vyhrazen pouze instalačnímu technikovi po odstranění panelů připevněných šrouby.

Digestor v pracovní desce může být používána výhradně s jednotkou odsávání stanovenou a dodanou výrobcem, s maximálním výkonem 690W.

Přístroj je vhodný pro použití v domácnosti pouze.

INSTALACE

Kryt musí být spárován s domino deskou (indukční nebo Sklokeramická). Kombinovaný provoz s plynovým sporákem, není přípustné, a výslovně zakázáno.

Po ukončení instalace, kterou může provádět pouze specializovaný technik, uživateli nesmí být přístupny žádné elektrické komponenty, kabely, konektory, motory, ovládací skříňka a žádná připojení s uzemněním. Přístup k nim je vyhrazen pouze instalačnímu technikovi po odstranění panelů připevněných šrouby. Digestoř lze používat ve dvou funkcích: filtrace a odsávání.

Pracuje-li digestoř jako recirkulátor vzduchu (filtrační funkce), je nutno použít uhlíkové filtry (viz odstavec UHLÍKOVÉ FILTRY).

Pracuje-li digestoř jako odsávač par, čili odvádí filtrovaný vzduch směrem ven, je nutno vybudovat vhodné kompenzační zařízení dle platných norem. Potrubí pro odvod spalin musí mít stejný nebo větší průměr jako sběrné potrubí digestoře.

Místnost, ve které je digestoř nainstalována, musí mít dostatečné větrání, pokud se zde současně používají i další zařízení, které využívají plyn a jiné spalovací hmoty.

NÁVOD K MONTÁŽI

Kryt musí být spárován s domino deskou (indukční nebo Sklokeramická). Kombinovaný provoz s plynovým sporákem, není přípustné, a výslovně zakázáno.

CZ-50

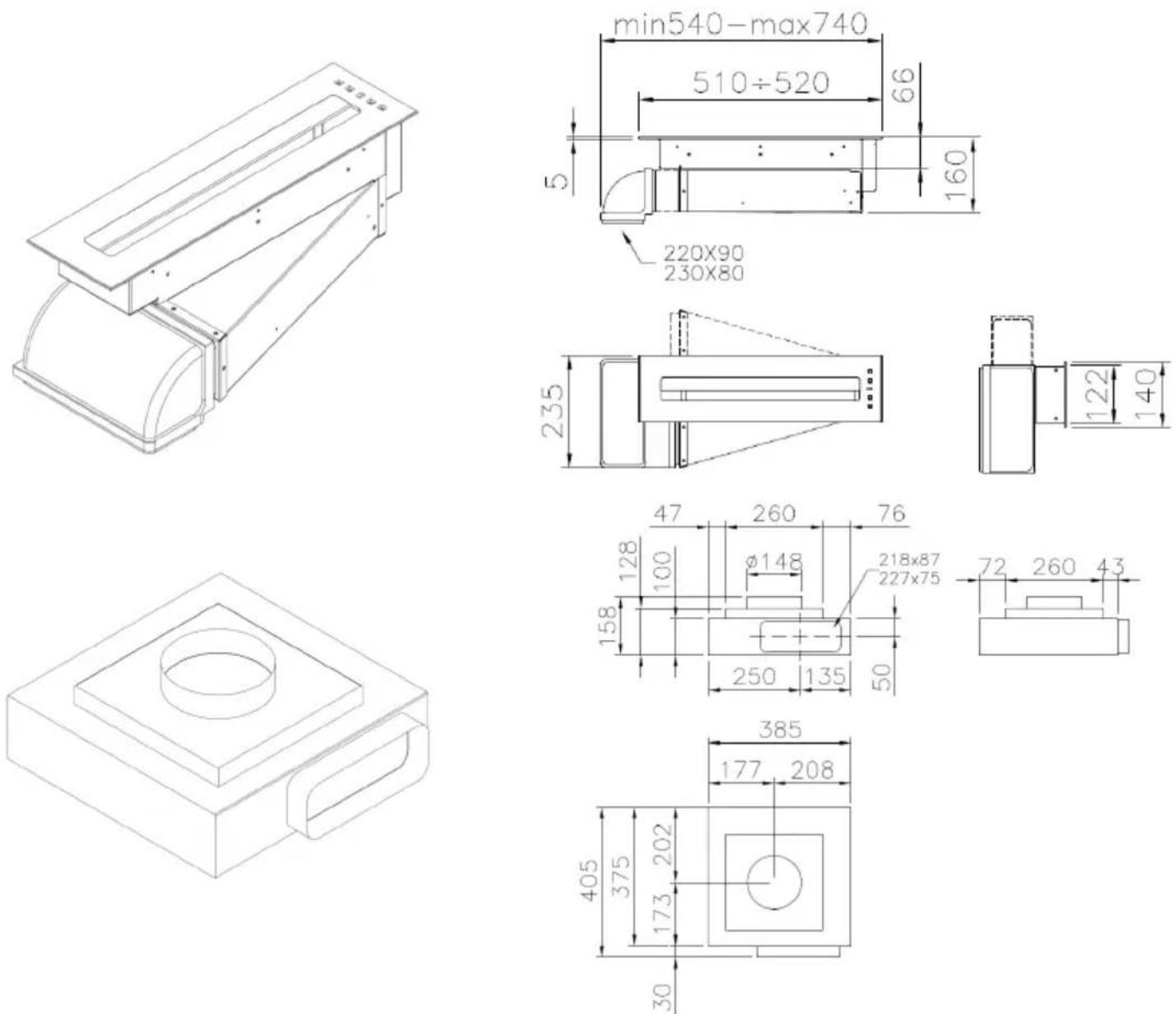

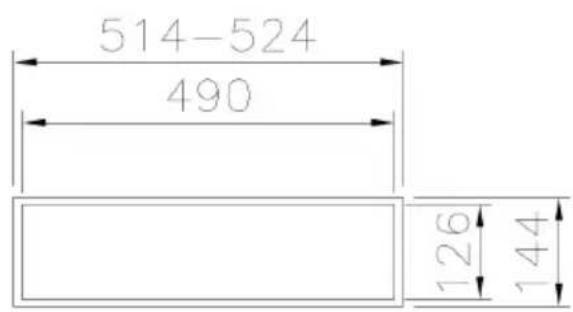

Rozměry otvoru najdete na následujícím výkrese.

Horní montáž vestavěných v jednotkách:

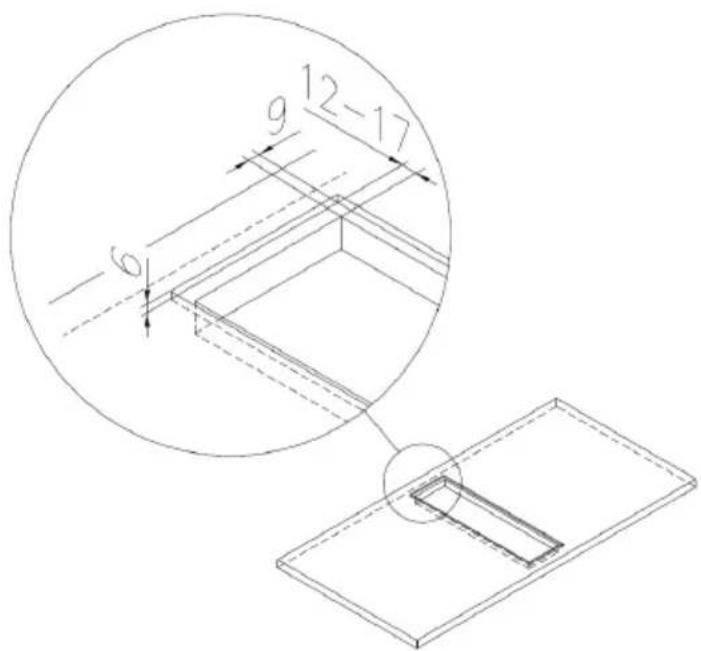

Zapuštěná montáž vestavěných v jednotkách:

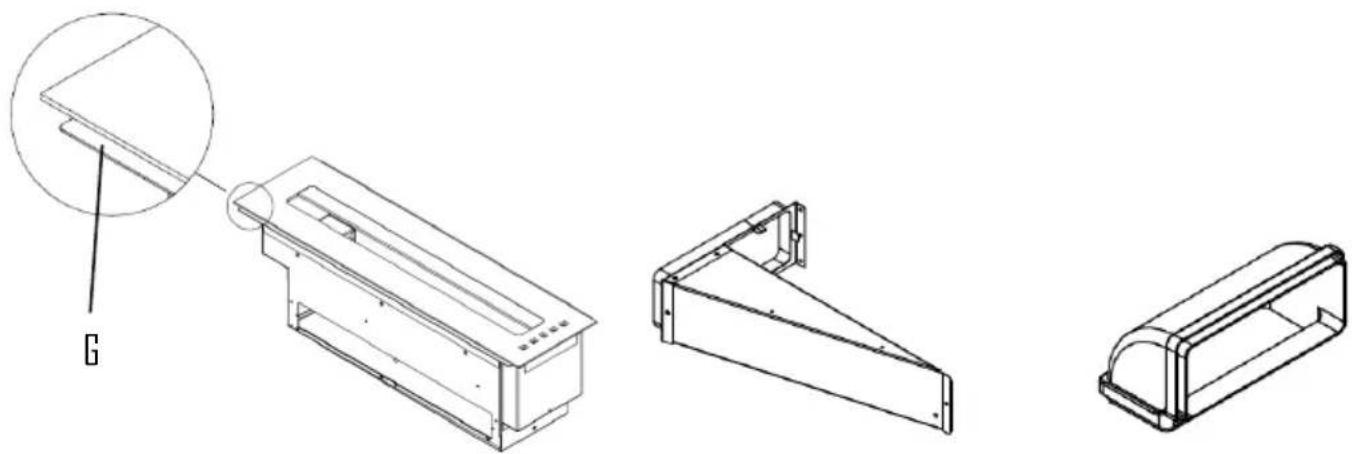

Při montáži digestoře používejte příslušenství, které je součástí výbavy a postupujte podle listu.

A = Vestavěný jednotkách B = Nosná konstrukce modulu

Připojení k elektrické síti musí provádět odborník, a to v souladu s platnými předpisy a zákony.

Zkontrolujte, zda napětí v elektrické síti zodpovídá údajům, které jsou uvedeny na postříbřeném štítku uvnitř digestoře.

Ověřte si, zda byla sít provedena v souladu s platnými předpisy a s účinným uzemněním.

Mimořádnou pozornost věnujte napájecímu kabelu digestoře. Zkontrolujte, zda neprochází otvory neopatřenými ochrannými kroužky.

V případě přímého připojení do sítě je nutno nainstalovat zařízení, které zajistí omnipolární odpojení od sítě s určitou roztečí mezi kontakty při rozpojení za podmínek kategorie přepětí III, v souladu s pravidly instalace.

Omnipolární stykač nebo vypínač musí být dostupný z nainstalovaného zařízení.

Jestliže je napájecí kabel poškozený, musí se nahradit novým speciálním kabelem nebo sadou, které dostanete u výrobce nebo u asistenčního servisu. Musí se použít kabel typu H05VV-F s minimálním průměrem 3 x 0,75mm².

Výrobce odmítá veškerou odpovědnost při nedodržení bezpečnostních předpisů, které upravují činnost elektrické soustavy.

OVLÁDACÍ PRVKY

DIGITÁLNÍ OVLÁDAČ

V provedení s digitálním ovládáním je k dispozici pět dotykových tlačítek a displej.

Tlačítko pro zapnutí a vypnutí osvětlení..
Tlačítko pro zapnutí 2. rychlosti a vypnutí motoru.
Dvě tlačítka + a - pro zvýšení a snížení rychlosti motoru.
Tlačítko TIMER (časový spínač) pro vypnutí motoru po 10-ti minutách.

Je-li časovým spínač aktivní, číslo na displeji bliká.

Speciální funkce:

Po 100 hodinách v provozu začne na displeji blikat O nebo písmeno A, což upozorní na nutnost umytí kovových filtrů.

Po umytí kovových filtrů vynulujte počítadlo hodin: podržte tlačitko TIMER stisknuto

na víc než tři sekundy, přičemž digestoř musí být vypnuta.

Vynulování je pak signalizováno zobrazením čárky na displeji přesto, že je digestoř vypnuta.

Pred provedením jakéhokoliv čištění nebo údržby odpojte digestoř od elektrického napájení tak, že umístíte hlavní vypínač do polohy O (OFF).

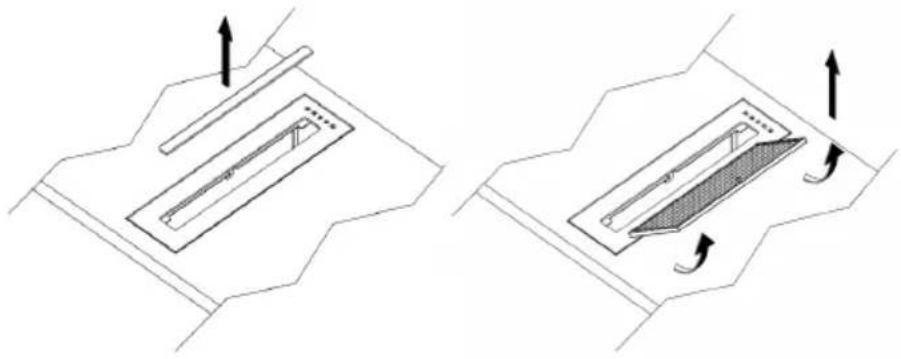

Čištění kovových filtrů

Kovové filtry, kterými je digestoř vybavena, je nutno mýt každé měsíce podle frekvence používání digestoře, a to teplou vodou s tekutým, neagresivním saponátem. Kovové filtry se vytahují pomocí příslušné rukojeti.

Po umytí se musí filtry úplně vysušit a správně namontovat na místo.

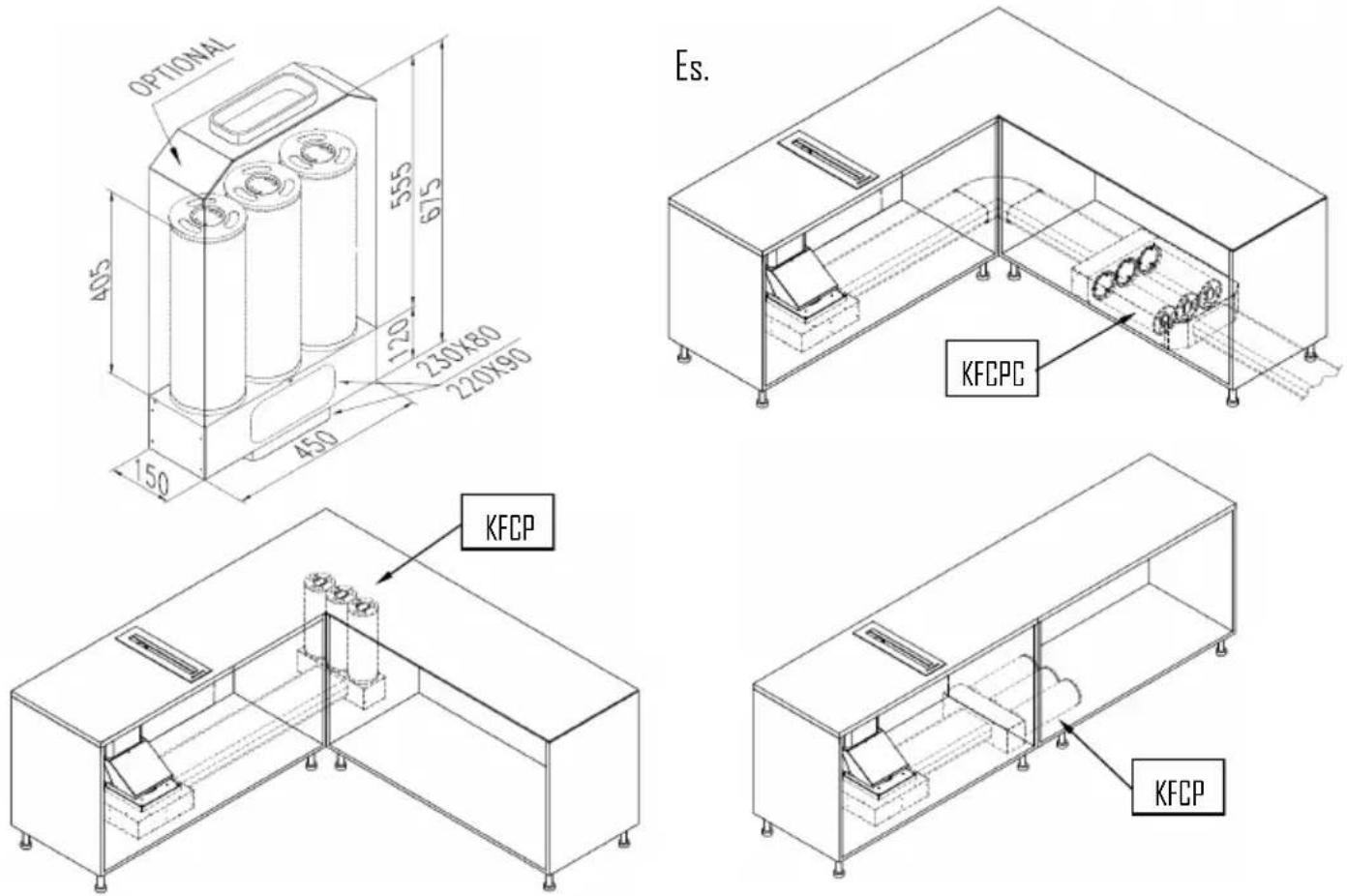

Uhlíkové filtry VOLITELNÉ (KFCP a KFCPC)

Používá-li se digestoř s filtračním systémem jako vnitřní recirkulátor vzduchu, je nezbytné používat uhlíkové filtry (KFCP a KFCPC). Aktivní uhlí ve filtrech slouží k zadržení kuchyňských pachů.

Čištění digestoře

Pravidelné čištění povrchů vyhýbá se následně odstranit pevné usazeniny nečistot pokryté. Je-li povrch digestoře lakovaný nebo poměděný, umývejte ho měkkým hadříkem namočeným ve vlažné vodě s neutrálním saponátem. Je zakázáno nalévat tekutiny přímo na digestoř a používat granulované nebo abrazivní přípravky. Nepoužívejte agresivní přípravky, chemická rozpouštědla nebo deriváty vyrobené destilací ropy, které by mohly zanechávat mastná rezidua, náchylná na oxidaci a polymerizaci.

Výrobce odmítá odpovědnost za estetické chyby, způsobené nedodržením výše uvedených pokynů.
