| Características | Detalles |
|---|---|
| Tipo de campana | Campana decorativa |
| Dimensiones (L x P x H) | 90 x 50 x 70 cm |
| Caudal máximo de aire | 700 m b3/h |
| Niveles de potencia | 3 niveles + modo intensivo |
| Filtro de grasa | Filtros met e1licos lavables |
| Iluminaci f3n | LED integradas |
| Clase energ e9tica | A |
| Instalaci f3n | Instalaci f3n mural |
| Modo de evacuaci f3n | Evacuaci f3n o reciclaje |
| Peso | 15 kg |
| Garant eda | 2 a f1os |
| Mantenimiento | Limpieza regular de los filtros, reemplazo de los filtros de carb f3n (si modo reciclaje) |
| Seguridad | Sistema de seguridad contra el sobrecalentamiento |
Preguntas frecuentes - FPH 5114 TC BK Fulgor Milano
Preguntas de los usuarios sobre FPH 5114 TC BK Fulgor Milano
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones FPH 5114 TC BK - Fulgor Milano y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. FPH 5114 TC BK de la marca Fulgor Milano.
MANUAL DE USUARIO FPH 5114 TC BK Fulgor Milano
ES Este producto es conforme a la Directiva EU 2002/96/EC.
El simbolo de la papelera barrada que se encuentra en el aparato indica que el producto, al final de su vida útil, deberá eliminarse separadamente de los desechos domésticos y por lo tanto deberá entregarse a un centro de recogida selectiva para aparatos eléctricos y electriónicos o al vendedor cuando compre un nuevo aparato similar. El usuario es responsable de entregar el aparato agotado a las estructuras apropiadas de recogida. La adecuada recogida selectiva para el envio sucesivo del aparato fuera de uso al reciclaje, al tratamiento y a la eliminacion compatible con el ambiente, contribuye a evitar posibles efectos negativos en el ambiente y en la salud y favorece el reciclaje de los materiales de los que está compuesto el producto. Para informaciones más detalladas inherentes a los sistemas de recogida disponibles, dirijase al servicio local de eliminacion de desechos, oa la tienda donde comprò el aparato.

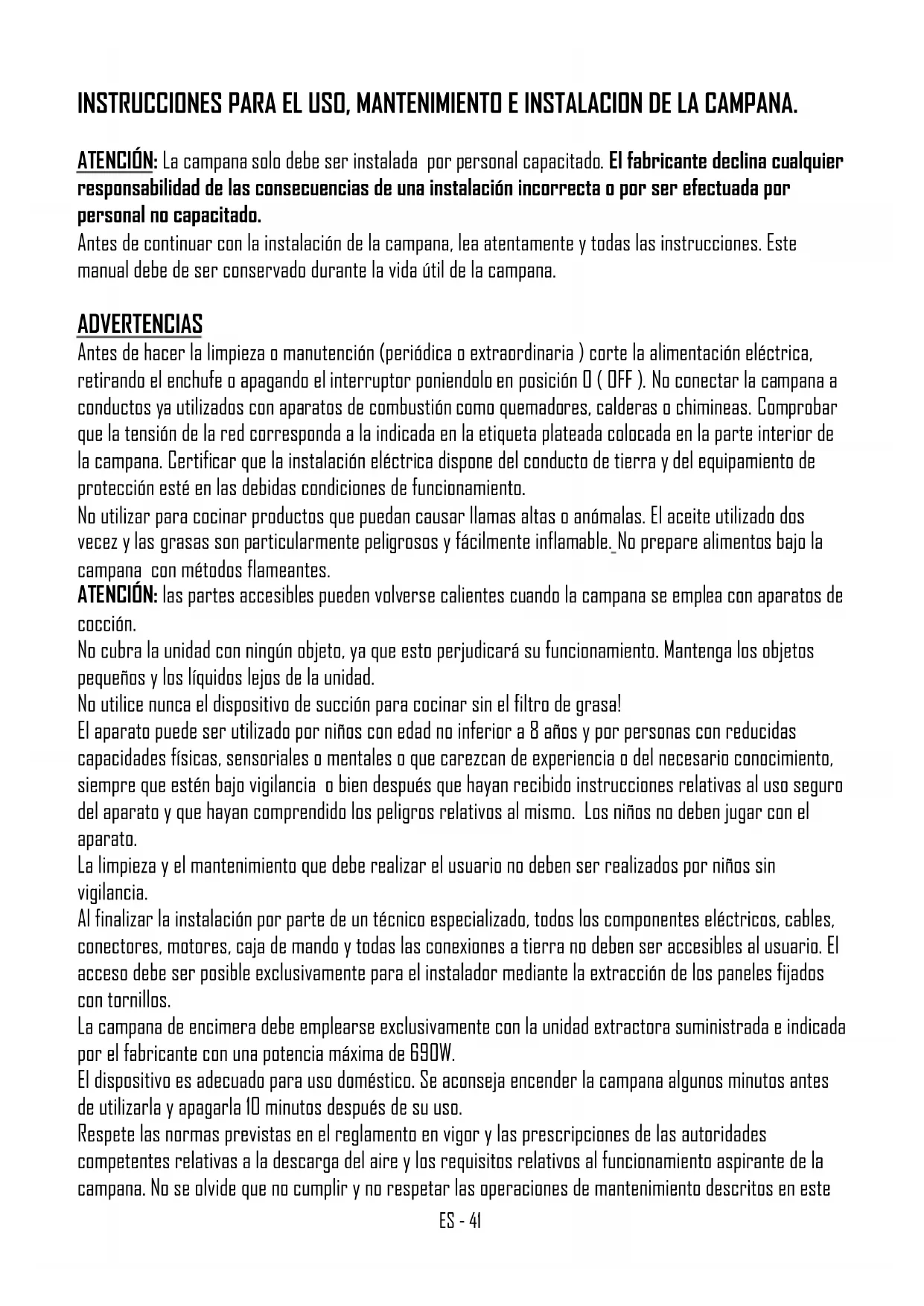

ATENCIÓN: La campana solo debe ser instalada por personal capacitado. El fabricante declina cualquier responsabilidad de las consecuencias de una instalación incorrecta o por ser efectuada por personal no capacitado.
Antes de continuar con la instalación de la campana, lea atentamente y todas las instrucciones. Este manual debe de ser conservado durante la vida útil de la campana.
ADVERTENCIAS
Antes de hacer la limpieza o manutención (periódica o extraordinaria) corte la alimentación eléctrica, retirando el enchufe o apagando el interruptor poniendolo en posición O (OFF). No conectar la campana a conductos ya utilizados con aparatos de combustión como quemadores, calderas o chimineas. Comprobar que la tensión de la red corresponda a la indicada en la etiqueta plateada colocada en la parte interior de la campana. Certificar que la instalación eléctrica dispone del conducto de tierra y del equipamiento de protección esté en las debidas condiciones de funcionamiento.
No utilizar para cocinar productos que puedan causar llamas altas o anómalas. El aceite utilizado dos vecez y las grasas son particularmente peligrosos y fácilmente inflamable. No prepare alimentos bajo la campana con métodos flameantes.
ATENCIÓN: las partes accesibles pueden volverse calientes cuando la campana se emplea con aparatos de cocción.
No cubra la unidad con ningún objeto, ya que esto perjudicará su funcionamiento. Mantenga los objetos pequeños y los líquidos lejos de la unidad.
No utilice nunca el dispositivo de succión para cocinar sin el filtro de grasa!
El aparato puede ser utilizado por niños con edad no inferior a 8 años y por personas con reducidas capacidades físicas, sensoriales o mentales o que carezcan de experiencia o del necesario conocimiento, siempre que estén bajo vigilancia o bien después que hayan recibido instrucciones relativas al uso seguro del aparato y que hayan comprendido los peligros relativos al mismo. Los niños no deben jugar con el aparato.
La limpieza y el mantenimiento que debe realizar el usuario no deben ser realizados por niños sin vigilancia.
Al finalizar la instalación por parte de un técnico especializado, todos los componentes eléctricos, cables, conectores, motores, caja de mando y todas las conexiones a tierra no deben ser accesibles al usuario. El acceso debe ser posible exclusivamente para el instalador mediante la extracción de los paneles fijados con tornillos.
La campana de encimera debe emplearse exclusivamente con la unidad extractora suministrada e indicada por el fabricante con una potencia máxima de 690W.
El dispositivo es adecuado para uso doméstico. Se aconseja encender la campana algunos minutos antes de utilizarla y apagarla 10 minutos después de su uso.
Respete las normas previstas en el reglamento en vigor y las prescripciones de las autoridades competentes relativas a la descarga del aire y los requisitos relativos al funcionamiento aspirante de la campana. No se olvide que no cumplir y no respetar las operaciones de mantenimiento descritos en este
manual puede producir un riesgo de incendio.
Los textos, imágenes y datos técnicos corresponden al estado de la unidad en el momento de la impresión. Está sujeto a cambios de acuerdo con el desarrollo del producto.
INSTALACIÓN
La campana debe ser combinado con placas dominos (inducción o vitrocerámicas). No se permite y queda expresamente prohibido el uso con placas de cocción de gas.
Al finalizar la instalación por parte de un técnico especializado, todos los componentes eléctricos, cables, conectores, motores, caja de mando y todas las conexiones a tierra no deben ser accesibles al usuario. El acceso debe ser posible exclusivamente para el instalador mediante la extracción de los paneles fijados con tornillos.
La campana permite dos modos de funcionamiento: filtrante y aspirante. En el modo filtrante, o sea con reciclaje de aire es necesario montar los filtros de carbón (ver el párrafo sobre los FILTROS DE CARBÓN). En el modo aspirante o sea el aire es expulso hacia el exterior, es necesario la instalación de un conducto de gases propio y de un sistema de compensación adecuado y dimensionado de acuerdo con las normas en vigor. El tubo de expulsión de gases debe tener el área de sección igual o superior a la salida de la campana. El local donde está instalada la campana, debe disponer de un sistema de compensación que asegure suficiente ventilación, de igual manera cuando son utilizados simultáneamente otros aparatos que usen gas u otros combustibles.

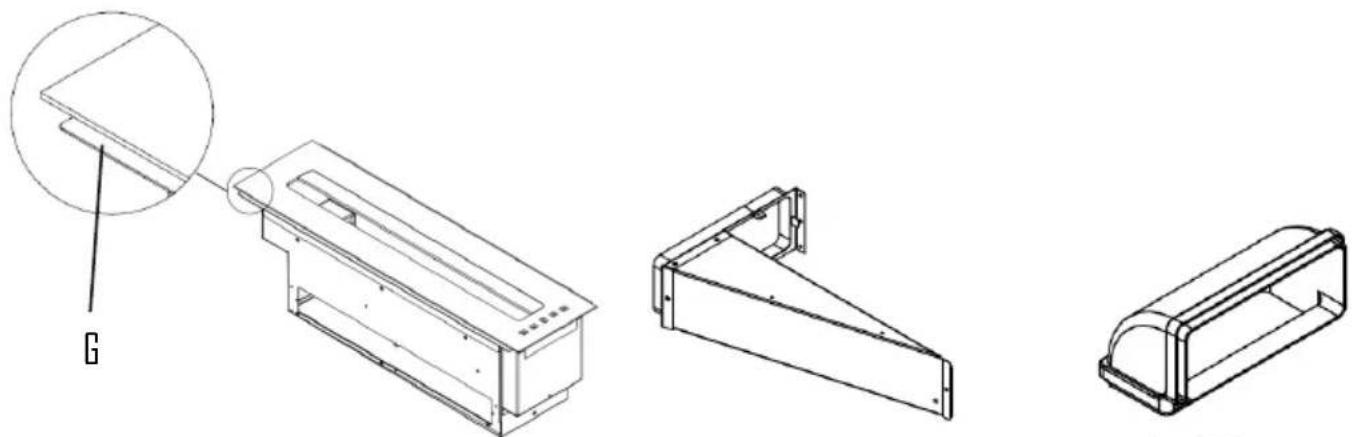

INSTRUCCIONES DE MONTAJE
La campana debe ser combinado con placas dominos (inducción o vitrocerámicas). No se permite y queda expresamente prohibido el uso con placas de cocción de gas.
Para el tamaño del agujero de referirse a la siguiente dibujo.
Montaje superpuesto de los aparatos empotrables:
INSTALACIÓN ELECTRICA
La instalación eléctrica debe ser hecha por personal especializado, respetando las normas y las leyes en vigor.
Verificar que la tensión corresponda con la indicada en la etiqueta plateada colocada en el interior de la campana eléctrica.
Certificar que la instalación eléctrica dispone del conducto de tierra y del equipamiento de protección este en las debidas condiciones de funcionamiento. Tomar particular atención al cable de la alimentación de la campana eléctrica, verificando que el mismo no atraviese hoyos sin protección contra cortes.
Para la conexión directa a la red, es necesario prever un dispositivo que asegure las desconexiones de la red, con una distancia de abertura de los contactos que permita la desconexión completa según las condiciones de la categoría de sobretensión III, en conformidad con las normas de instalación.
El enchufe o el interruptor omnipolar deben ser accesibles al aparato instalado.
Si el cable de alimentación está averiado, éste debe ser cambiado con un cable especial o bien por un conjunto que suministra el fabricante o su servicio de asistencia técnica. El cable a emplear debe ser de tipo H05VV-F con sección mínima de 3 x 0,75mm².
El fabricante declina cualquier responsabilidad en el caso que no sean respetadas las normas de seguridad y prevención en vigor, necesarias para el funcionamiento seguro del sistema eléctrico.
COMANDOS
COMANDO DIGITAL
En la versión de comando digital existen cinco botones de toque leve y un display.
Un botón para prender y apagar el motor. Al prender el motor, arranca siempre en la 2ª velocidad.
Dos botones + y - para aumentar y reducir las velocidades del motor.
Un botón de TIMER para activar y desactivar automáticamente después de 10 minutos de funcionamiento. En este caso el display se mantendrá el numero expuesto de forma intermitente.
Funciones Especiales:
Después de 100 horas de uso, aparecerá sobre el DISPLAY el número "O" o la letra "A" para indicar que es necesario lavar los filtros metálicos.
Después de haber lavado los filtros metálicos, para reinciar la cuenta de las horas,
mantenga presionada la tecla TIMER por más de 3 segundos con la campana eléctrica apagada.
la confirmación de que la cuenta de las horas ha sido reiniciada se señala por la aparición de un guión en el display.
Antes de efectuar cualquier intervención de limpieza y mantenimiento, corte la alimentación de la campana poniendo el interruptor general en en posición O (OFF).

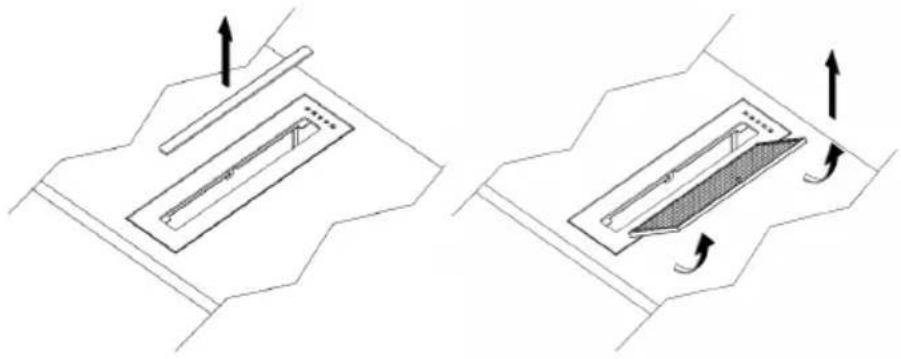

Limpieza de los filtros metálicos
Los filtros metálicos que acompañan la campana eléctrica deben ser lavados en cada meses en función de la intensidad del uso, con agua caliente y detergente líquido no agresivo. Los filtros metálicos deberían eliminarse mediante la palanca. Después de ser lavodos, los filtros deben estar completamente secos y ser colocados correctamente.

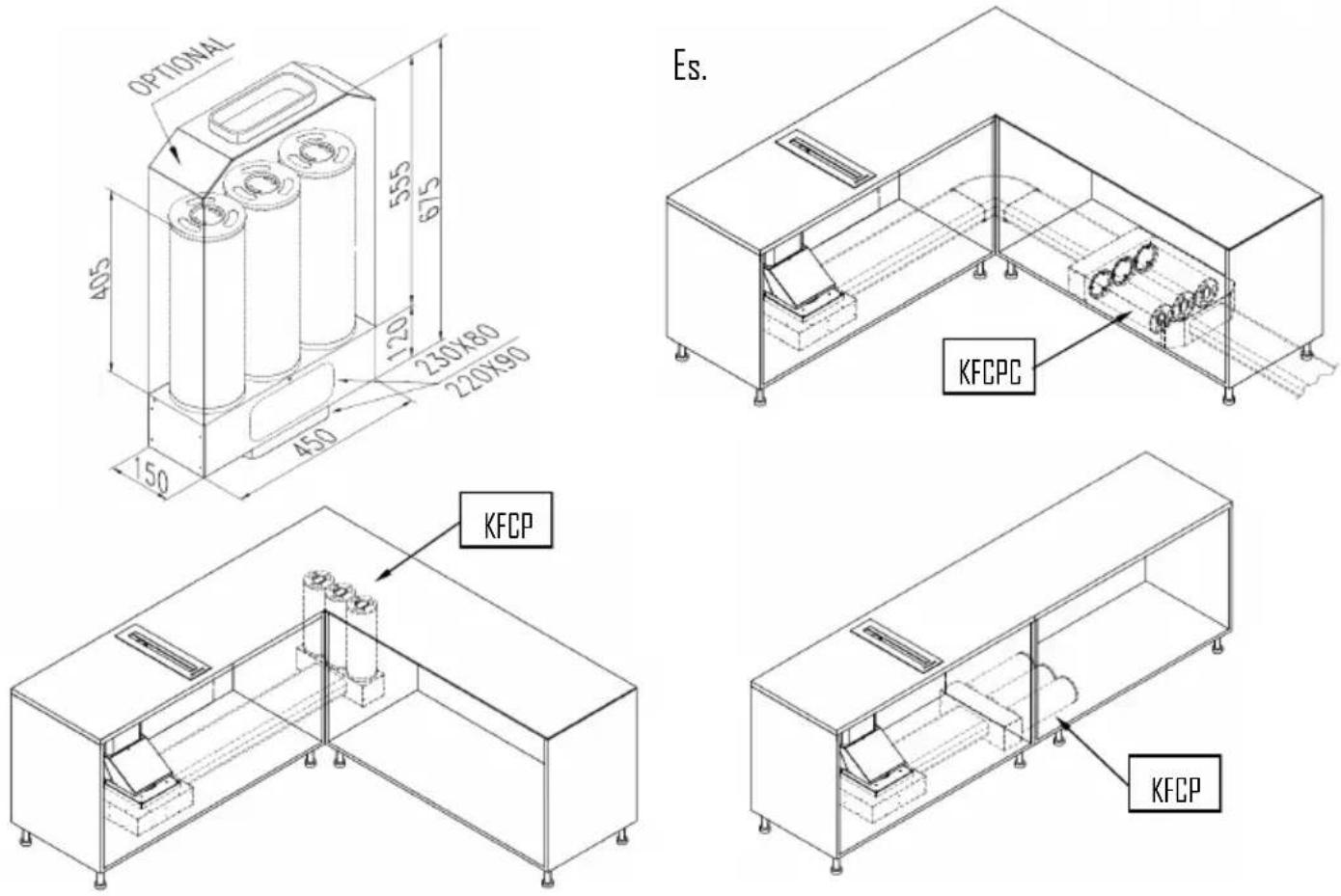

Filtros de Carbón OPCIONAL (KFCP y KFCPC)
Si la campana eléctrica es utilizada en modo filtrante con reciclaje interno, es necesario colocar filtros de carbón (KFCP y KFCPC). El carbón activo que contienen los filtros, sirve para absorber los olores y los humos resultantes de la elaboración de los alimentos.
Limpieza de la campana eléctrica
Si la campana eléctrica es embarnizada o revestida en cobre, usar un paño suave con agua tibia y un detergente r No se debe derramar cualquier líquido sobre la campana y no pueden ser usados productos granulosos y/o abras No use disolventes químicos o derivados del petróleo, ni detergentes con cloro u otras sustancias que puedan ten efectos oxidantes o que puedan provocar manchas irreparables.
El fabricante no se responsabiliza por daños estéticos causados por la falta de atención a las indicaciones.
