Kenmerken	Details
Apparaattype	Mobiele airconditioner
Koelcapaciteit	8000 BTU
Energieklasse	A
Geluidsniveau	65 dB
Afmetingen (L x B x H)	30 x 30 x 70 cm
Gewicht	25 kg
Extra functies	Ontvochtiging, ventilatie
Gebruik	Ideaal voor kamers tot 20 mb2
Onderhoud	Wasbare filters, regelmatig reinigen aanbevolen
Veiligheid	Bescherming tegen oververhitting, veiligheidschakelaar
Garantie	2 jaar

Veelgestelde vragen - KAC 3232 Koenic

Hoe stel ik de temperatuur in op de Koenic KAC 3232?

Gebruik het bedieningspaneel of de afstandsbediening om de gewenste temperatuur aan te passen met behulp van de instelpijlen.

Wat is het koelvermogen van de Koenic KAC 3232?

De Koenic KAC 3232 heeft een koelvermogen van 3,2 kW.

Hoe maak ik het luchtfilter van de Koenic KAC 3232 schoon?

Verwijder het luchtfilter aan de achterkant van het apparaat, reinig het met zeepsop, spoel het af en laat het drogen voordat u het terugplaatst.

Wat is het geluidsniveau van de Koenic KAC 3232?

Het geluidsniveau is ongeveer 65 dB tijdens het gebruik.

Kan de Koenic KAC 3232 ook als verwarming worden gebruikt?

Nee, de Koenic KAC 3232 is een airconditioner die alleen voor koeling is ontworpen.

Hoe weet ik of het waterreservoir vol is?

De airconditioner is uitgerust met een indicator die oplicht wanneer het waterreservoir vol is.

Wat is het maximale oppervlak dat de Koenic KAC 3232 kan koelen?

De Koenic KAC 3232 kan een oppervlak tot 80 mb2 koelen.

Hoe installeer ik de Koenic KAC 3232?

Plaats het apparaat in een goed geventileerde ruimte, sluit het aan op een stopcontact en volg de instructies in de handleiding voor gebruik.

Wat moet ik doen als de airconditioner niet koelt?

Controleer of het luchtfilter schoon is, zorg dat de temperatuur lager is ingesteld dan de kamertemperatuur en controleer of het apparaat in de koelmodus staat.

Heeft de Koenic KAC 3232 regelmatig onderhoud nodig?

Ja, het wordt aanbevolen om het luchtfilter maandelijks schoon te maken en het waterniveau regelmatig te controleren.

GEBRUIKSAANWIJZING KAC 3232 Koenic

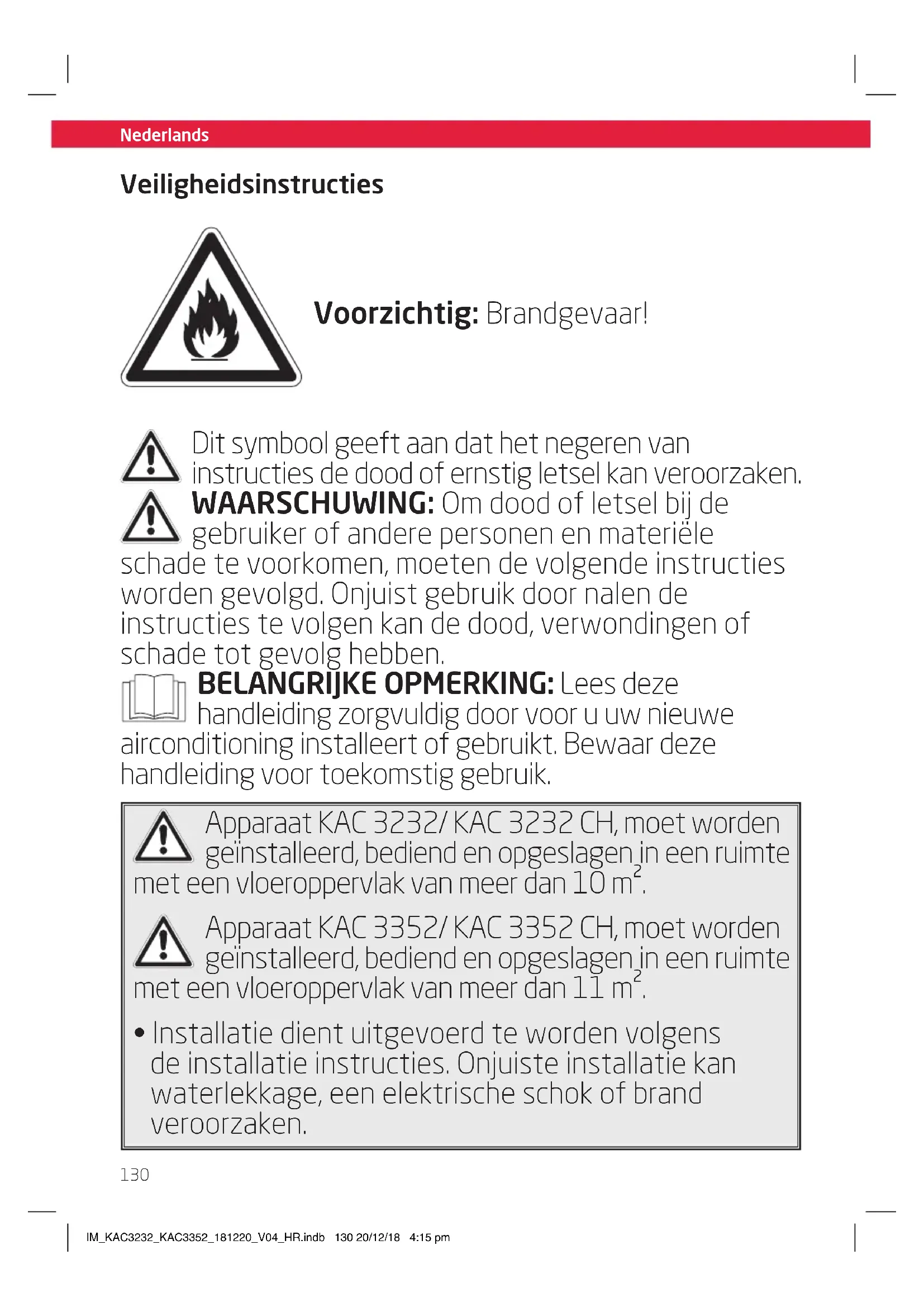

Veiligheidsinstructies

Voorzichtig: Brandgevaar!

! Dit symbol geeft aan dat het negeren van instructies de dood of ernstig letsel kan veroorzaken. WAARSCHUWING: Om dood of letsel bij de gebruiker of andere personen en materiaiele schade te voorkomen,要去en de volgende instructies worden gevolgd. Onjuist gebruik door nalen de instructies te volgen kan de dood, verwondingen of schade tot gevolg hebben.

BELANGRIJKE OPMERKING: Lees deze handleiding zorgvuldig door voor u uw nieuwe airconditioning installeert of gebruikt. Bewaar deze handleiding voor toekomstig gebruik.

! Apparaat KAC 3232/ KAC 3232 CH, moet worden geinstalleerd, bediend en opgeslagen in een ruimte met een vloeroppervlak van meer dan 10m^2

! Apparaat KAC 3352/ KAC 3352 CH, moet worden geinstalleelerd, bediend en opgeslagen in een ruimte met een vloeropppervlak van meer dan 11m^2

• Installatie dient uitgevoerd te worden volgens de installment instructies. Onjuiste installment kan waterlekkage, een elektrische schok of brand veroorzaken.

Veiligheidsinstructies

• Gebruik voor de installmentie alleen de meegeleverde accessoires, onderdelen en gespecificeerde gereedschappen. Het gebruik van nicht-standaard onderdelen kan waterlekkage, een elektrische schok, brand of schade aan eigendommen veroorzaken.
• Zorg dat u een geaard stopcontact met de juiste spanning gebruikt. Het netsnoer isuitgerust met een 3-polige aardingstekker om te beschermen gegen schokken. Spanningsinformatie vindt u op het typeplaatje van het apparaat.
• Uw apparaat moet worden aangesloten op een goed geaard stopcontact. Als de wandcontactdoos die u wilt gebruiken nicht voldoende is geoard of beschermd door eenijd vertragende zekering of stroomonderbreker (de benodigde zekering of stroomonderbreker worden bepaald door de maximale stroomsterkte van de eenheid. De maximale stroom is aangegeven op het typeplaatje op het apparaat), LASTEN EKwalificeerde elektricien het juiste stopcontact installeren.
• Plaatst u het apparaat op een vlakke, stevige ondergrond. Als u dit Niet doet, kan dit leiden tot schade of overmatig lawaai en trillingen.
• Het apparaat要去 vrij worden gehonden van obstructies om een goede werkig te garanderen en veiligheidsrisico's te beperken.

Nederlandds

Veiligheidsinstructies

• Pas de lenghte van het netsnoer NIET aan en gebruik geen verlengsnoer om het apparaat van stroom te voorzien.
• Deel NOOIT een stopcontact met andere elektrische apparaten. Onjuiste voeding kan brand of een elektrische schok veroorzaken.
• Installeer uw airconditioner NIET in een natte ruimte zoals een badkamer of wasruimte. Te veel blootstelling aan water kan leiden tot kortsluiting in elektrische componenten.
• Installeeer het apparaat NIET op eenplaats die blootgesteld kan worden aan ontbrandaar gas omdat dit brand kan veroorzaken.
• Het apparaat heeft wieltjes om verplaatsen makkelijk te make. Gebruik de wieltjes nicht op dik tapijt of om over voorwerpen te rollen onder dit omvallen kanveroorzaken.
• Gebruik het apparaat NIET als het geallen of beschadigd is.
• Het apparaat met elektrische verwarming dient tenminste 1 meter ruimte afstand tot de ontbrandbare materialen te houden.
• Raak het apparaat Niet aan met natte of vochtige handen of als u blootsvoets op een natte vloer staat.

Veiligheidsinstructies

• Als de airconditioning omver gestoten isijdens het gebruik,zet het apparaat dan uit en haal meteen de stekker uit het stopcontact. Kijk of het apparaat Niet beschadigd is. Als u vermoedt dat het apparaat beschadigd is,neem dan contact op met een technicus of de kantenservice voor hulp.
• Haalijdens een onweer de stekkeruit het stopcontact om schade door bliksem aan het apparatusaat te voorkomen.
• Uw airconditioner dient op een zodanige manier gebrukt te worden dat deze beschermd is gegen vocht, bijv. condensatie, opspattend water, etc. Plaats of bewaar uw airconditioner Niet waar deze kan vallen of in het water of andere vloeistof getrokken kan worden. Trek onmiddelijk de stekkeruit het stopcontact als dit gebeurt.
• Alle bedrading dient precies gelegd te worden volgens het bedradingsschema wat zich in het apparaat bevindt.
• De printplaat (PCB) van het apparaat is ontworpen met een zekering om te beschermen gegen overspanning. De specificaties van de zekering� op de printplaat geprint.

Veiligheidsinstructies

• Mits onder toezicht of geinstrueerd over de risico's en het veilig gebruik kan dit apparaat worden gebruikt door kinderen vanaf 8aar en door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens of onvoldoende ervaring en kennis, Kinderen mogen nicht met het apparaat spelen. De schoonmaak en het onderhoud door de gebruiker dienen Niet door kinderen te wordenuitgevoerd zonder toezicht.
• Kinderen要去en nicht in de gelegenheidkommen om met het apparaat te spelen. Kinderen要去en algijd in de gaten gehonden要去en worden in de buurt van het apparaat.
• Als het netsnoer is beschadigd,要去 deze doorde fabrikant,zijn dealer of vergelijkbare erkende personen verrangen worden om gevaar tevermiijden.
• Voor het schoonmaken of onderhonden van het apparaat, dient de stekker uit het stopcontact gehaald te worden.
• Verwijder geen vastzittende afdekkingen. Gebruik dit apparaat nooit als het Niet correct werkt, geallen of beschadigd is.
• Laat het netsnoer nooit onder de vloerbedekking lopen. Bedek het netsnoer Niet met kleden, lopers of gelijke voorwerpen. Laat het Niet onder meubels of apparaten door lopen. Houd het UIT de buurt vanplaatsen die vaak betreden worden en dat er nicht over gestruikeld worden.

Veiligheidsinstructies

• Gebruik het apparaat Niet met een beschadigd netsnoer, stekker, zekering of groepsschakelaar. Gooi het apparaat weg of breng het maar een geautoriseerde service faciliteit voor onderzoek en/ of reparatie.
• Om het risico op brand of elektrische schokken te verkleinen, mag dit apparaat Niet worden gebruikt met een vaste snelheidssturing.
• Het apparaat moet in overeenstemming met de nationale voorschriften voor elektrisch installations worden geinstallerd.
• Neem contact op met een geautoriseerde service technicus voor reparatie of onderhoud van dit apparatus.
• Neem contact op met de geauthoriseerde installateur voor installatie van dit apparatus.
• Bedek of blokkeer de inlaatroosters nicht.
• Gebruik dit product nicht voor functies anders dan die beschreiben in deze instructiehandleiding.
• Voor het reinigen schakelt u het apparaat UIT en trekt u de stekkeruit het stopcontact.
• Koppel de stroom af wanneer er vreemde geluiden, geuren of rook optreden.
• Druk Niet op de knappen op het bedieningspaneel metiets anders dan uw vingers.

Veiligheidsinstructies

• Verwijder geen vastzittende afdekkingen. Gebruik dit apparaat nooit als het nicht correct werkt, geallen of beschadigd is.

• Zet het apparaat Niet aan of uit door de stekker in het stopcontact te steken op uit het stopcontact te trekken.

• Gebruik geen gevaarlijke chemicalien om het apparaat mee te reinigen en LAST het apparaat Niet in contact komen met deze stoffen. Gebruik het apparaat Niet in de aanwezigheid van ontbrandbare stoffen of dampen zoals alcohol, insecticiden, benzine, etc.

• Vervoer uw airconditioner algijd in een verticale positie enplaats hem op een stabiele, vlakke ondergrond tijdens het gebruik.

• Laat reparations alsijd uitvoeren door een gekwalificeerd persoon. Wanner het beschadigde netsnoer要去 worden verrangen door een neuew netsnoer van de fabrikant van het product en Niet is gerepareerd.

• Houd de stekker vast bij het uiteinde van de stekker wonneer u hem uit het stopcontact haalt.

• Zet het apparaat uit wonneer het Niet gebruikt wordt.

• Houd batterijen.altijduitdebuurt van kinderen.

• Als een batterij werden ingeslikt, raadpleeg ommiddelijk een arts.

Veiligheidsinstructies

• Hanteer lekkende batterijen met de nodige bescherming en gooiz e op een juiste manier weg. Vermijd dat het batterijzuur in aanraking komt met de huid of ogen. Als er batterijzuur in uw ogen of mondterechtkomt, spoel ze grondig uit met veel water en raadpleeg onmiddelijk een arts. Als het batterijzuur in aanraking komt met uw huid, reinig de aangetaste zone met veel water en zoep.
• Reinig de aansluitklemmen op de batterijen en het apparaat voor installmentatie.
• Meng geen oude met nieuwe batterijen of batterijen van een verschillend type of merk. Vervang.altijd alle batterijen van een set tegelijkertijd.
• Gebruik alleen batterijen die voor dit apparaat zijn aanbevolen, zich de technische gegevens.
• Houd rekening met de juiste polariteit (+ en -) wonneer u de batterijen installeert. Let op de tekens die op het apparaat en de batterij zijn vermeld.
• Haal de batterijen uit het apparaat als u het gedurende een langeperiode nicht zult gebruiken.
• Verwijder gebruikte batterijen onmiddelijk uit het apparaat.
• Wegwerpbatterijen mogen nicht worden opgeladen.
• Stel batterijen nooit bloot aan extreme omstandigheden zoals warmte, koude of vocht.
• Batterijen nicht uit elkaar halen, openen of versatileuren.

Veiligheidsinstructies

Waarschuwingen (beteffende het R290-koelmiddel)

• Sluit de batterijen nicht kort. Berg de batterijen nicht op in een ruimte waar ze elkaar+kunnen kortsluiten of door andere metalen voorwerpen kortgesloten+kunnen worden.
• Gebruik geen middelen om het ontdooiprocesses of de reiniging te versnellen, behalte welke door de fabrikant� aanbevolen.
• Het apparaat moet worden opgeslagen in een ruimte zonder continu werkende ontstekingsbronnen te gebruiken (bijvoorbeeld open vuur, een werkend gastroestel of een werkende elektrische verwarming).
• Niet doorboren of verbranden.
• De nationale gasvoorschriften要去 worden nageleefd.
• Houd de ventilatieopeningen vrij van belemmeringen.
• Het apparaat moet worden opgeslagen om mechanische schade te voorkomen.
• Het apparaat dient te worden opgeslagen in een goed geventileerde ruimte waar de grootte van de ruimte overeenkomt met de ruimte die is gespecifieerd voor gebruik.

Veiligheidsinstructies

• ludereen die betrokken is bij het werk aan of inbreken in een koelmiddelcircuit, moet in het bezit zich van een geldig certificaat van een door de industriie geaccrediteerde beoordelingsautoriteit, die hun bevoegt om koelmiddelen veilig te behandelen overeenkomstig een door de branche erkende beoordelingsspecificatie goedkeurt.
• Onderhoud mag alleen worden uitgevoerd zoals aanbevolen door de fabrikant van de apparatuur. Onderhoud en reparaties waar voor de assistentie van ander bekwaam personeel vereist is,要去en worden uitgevoerd onder toezicht van de persoon die bevoegd is voor het gebruik van ontvlambare koelmiddelen.
• Vervoer van apparatuur die brandbare koelmiddelen bevat Zie transport regelgeving
• Markeren van apparatuur met tekens. Zieplaatselijk regelgeving
• Afvoeren van apparatuur die brandbare koelmiddelen bevat. Zie landelijkke regelgeving.
• Opslag van apparatuur/apparaten. De opslag van de apparatuur dient te gebeuren overeenkomstig de instructies van de fabrikant.

Veiligheidsinstructies

- Bekabeling

Controleer of de bekabeling nicht blootstaat aan slijtage, corrosie, buitensporige druk, trillingen, scherpe hoeken of andere nadelige omgevingsinvloeden. Bij de controle要去 ook rekening worden gehonden met de effecten van veroudering of voortdurende trillingen van bronnen zoals compressoren of ventilatoren.

- Detectie van brandbare koelmiddelen.

In geen geval mogen möglichke ontbrandingsbronnen gebruikt worden bij hetzoekenaar lekkende koelmiddelen.Een halogeentoorts (of een andere detector die een open vlam gebruikt) mag nicht worden gebruikt.

Opmerking over nicht-gefluoreerde gassen

• Niet-gefluoreerde broeikasgassen bevinden zich in hermetisch afgesloten apparatuur. Voor specifieke informatatie over het type, de hoeveelheid en het CO_2 equivalent in tonnen van het Niet-gefluoreerde broeikasgas (op sommige modellen), raadpleeg het relevante etiket op het apparaat zich.
• Installatie, service, onderhoud en reparatie van dit apparaat dient te worden uitgevoerd door een gecertificerd technicus.
• Product installation en recyclen dient te worden uitgevoerd door een gecertificerd technicus.

Veiligheidsinstructies

Lees deze gebruikershandleiding zorgvuldig voor gebruik. Het omvat belangrijke veiligheidsinformatie alsook instructies voor het gebruik en onderhoud van het apparaat. Bewaar de handleiding voor later gebruik en voeg het bij het apparaat wanner deze gebruikt worden door iemand anders.
- Om gevaarlijke situatuies te voorkomen, gebruik het apparaat Niet voor andere doeleinden als die omschreven staan in de instructies. Verkeerd gebruik is gevaarlijk en LAST de garantie verrallen.
Leest u deze instructies zorgvuldig door voordat u het product gebruikt. Maak uzelfbekend met de bediening, afstellingen en functies van deschakelaars.Volg de veiligheidsen bedieningsinstructies en maak

ze eigen om möglichk risico's en gevaren te vermijden.

• Gebruik en monteer dit product alleen zoals beschreiben in deze handleiding.
• Controller de muur waar u de luchtuitlaat wilt installereren voordatu de installmentie start. Controller of er geen verborgen stroomkabels, water - of gasbuizen of andere voorwerpen in de muur liggen die door de boor geraakt+kennen worden.
• Houd kinderen en huisdieren uit de buurtijdens de installment. Ze können stukken inslikken - gevaar voor verstikking.
• Gebruik alleen goed gereedschap om dit product te installereren.
• Draai de schroeven vast maar nicht te vast.

Uitleg van de symbolen op het apparatus

WAARSCHUWING Dit symbool geeft aan dat dit product een ontvlambaar koelmiddel bevat. Als het koelmiddel lekt en worden blootgesteld aan een externe ontstekingsbron, is er kans op brand.
VOORZICTHIG	Dit symbool geeft aan dat de handleiding aandachtig要去 worden gelezen.
VOORZICTHIG	Dit symbool geeft aan dat een service technicus.Deze apparatuur要去 hanteren met verwijzing maar de installmentiehandleiding.
VOORZICTHIG	Dit symbool geeft aan dat er informatie beschikbaar is, zoals de handleiding of installmentiehandleiding.

Nederlands

Gefeliciteerd!

Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

Voorgenomengebruik

Deze airconditioner is ontworpen voor het afkoelen of ontvochtigen van binnenruimtes. Het product is alleen bedoeld voor het circuleren van de lucht in een kamer. Gebruik alleen volgens deze instructies. Elk ander gebruik kan tot schade aan het toestel of tot letsel leiden.

Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die Niet voldoet aan het doel opgegeven door de fabrikant.

Voor het eerste gebruik

Verwijder het apparaat en de accessoires voorzichtiguit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijkbepalingen te doen.Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.

Controleer de inhoud van de verpakking op completheid en schade. Indien de inhoud incompletet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.

Raadpleeg het hoofdstuk Reiniging en zorg\ nadat u de verpakking heeft verwijderd.

Afval

Gooi dit apparaat Niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van

elektrische en elektronische apparatuur. Op deze manier helpt u brunnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.

Koelmiddelen moeten worden afgetapt en afgevoerd door een gekwalificeerd specialist in overeenstemming met de landelijkke enplaatselijke voorschriften voordat het toestel worden vernietigd.

Storten van afval in bossen en landschappen brengt uw gezondheid in gevaar wanner gevaarlijke stoffen vrijkomen en in het grondwaterterecht komen en zo in de voedselketene indigen.

Werp batterijen op een milieuvriendelijk manier weg, Gooi batterijen Niet in de prullenbak. Gebruik alstublieft de

retour- eninzamelingssystemen in uw gemeente of neem contact op met de leverancier waar u dit product heeft gekocht.

Inhoud

1 x Verplaatsbare airconditioner
1×Afstandsbediening
1 x Muurdoorvoer met kap
1xAfvoerslang
1xUitlaatadapter
1xUitlaatslang
1xMuuradapter
4 x Muurpluggen
4 x Schroeven
2 x Batterijen (Type R03/AAA)
1 x Gebruiksaanwijzing

Technische gegevens

Voeding:220-240V\~50Hz

Maximaol opgenomen : 1160 w/ 5,65 A

vermogen (KAC 3232/KAC 3232 CH)

1600W/8.0A

(KAC 3352/KAC 3352 CH)

1. Zender van de afstandsbedijening
2. Display met functie-indicatoren
3. Aan-/uitschakelaar ON/OFF
4. Keuzeschakelaar MODE
5. Knop voor ventilatiesnelheid FAN
6. Knop voor slaapmodus SLEEP
7. Oscillatieknop SWING
8. Batterijccompartment met klep
9. FOLLOW ME knop
   1.0. Display/indicator AAN/UIT knop LED
10. Timerknop TIMER OFF
11. Timerknop TIMER ON
12. Voorgeprogrammeerde knop SHORT CUT
13. Temperatuur omhoog/omlaag

B Verzonken handvat (aan beiden kanten)

Luchtuitlaat
D Netsnoer met stekker (niet getoond)
Onderste afvoeropening
F Onderste luchtfilter
Bovenste afvoeropening
Bovenste luchtfilter

Bedieningspaneel

1. Slaapmodus indicator SLEEP
2. Ventilatorsnelheidindicator
3. Temperatuurenheidindicator ^ C / F
4. Display
5. FOLLOW ME indicator
6. Auto/Koelen modus indicator
7. Ontvochtigen/Ventilatormodus indicator
8. Timer AAN/UIT indicator
9. Oscillatieknop SWING
10. Timerprogrammeerknop TIMER
    11.Keuzeschakelaar MODE
11. Temperatuur omlaag/verlagen -
12. Temperatuur omhoog/verhogen +
13. Knop voor ventilatiesnelheid FAN
14. Knop voor slaapmodus SLEEP
15. ON/OFF knop

1 Ventilatoropening
K Wielen
Muurdoorvoer met kap
M Afvoerslang
N Utilaatadapter
0 Uitlaatslang
P Muuradapter
Batterij (R03/AAA, 2x)
R Schroef (x4)
Muurplug (x4)

Nederlands

Installatie

Plaatsing

Houd bij het kiezen van een installmentieplaats rekening met de volgende punten:

• Neem alle veiligheidswaarschuwingen inRCT!
  Zorg dat de minimale aufstand rondon 30 cm is en 100 cm tot andere elektrische producten.
• Houd rondon een afstand van minimaal 50 cm rond de buitenkant van de muuruitlaat en bescherm deze gegen het binnendringen van voorwerpen en vocht.
  Zorg dat de muur achefter het product een buitenmuur is en geen binnenmuur en dat de gaten zonder problemen geboard können worden, Niet gehinderd door verborgen objecten in de muur.
  Zorg dat er een geschikt stopcontact binnen bereik is op de gewenste locatie en dat dit na installmentatie toegankelijk blijft.
• Houd er rekening mee dat er tijdens het ontvochtigen water in het product worden verzameld, wat continu afgevoerd dient te worden via een aangesloten afvoerslang in een geschikte opvangbak of een nabijgelegen afvoer.
  Zorg dat er niets de luchtstroom blokkeert.

Let op:

Als het product in een horizontale positie is getransporteerd, mag het Niet worden aangesloten gedurende 24 uur, om schade aan het koelsystem te voorkomen.

Luchtuiilaat

De uitlaatslang en adapter dienen geinstalleerd of verwijderd te worden in overeenstemming met de gebruiksmodus:

• COOL, AUTO modus: installeur uitlaatslang
  FAN, DEHUMIDFY modus: verwijder uitlaatslang

Muurmontage (Onderdeel: N, O, P)

Fig.1 Schroef de muuradapter en uitlaatadapter aan beiden einden van de uitlaatslang. Sluit de uitlaatadapter aan op de luchtuiitlaat van het product.

Fig.2 Gebruik de muurdoorvoer als mal om de opening in de muur te markeren. Boor de gaten met een geschikte boormachine. Maak de gaten vrij van stof en monteer de muurdoorvoer met de meegeleverde schroeven en pluggen. Sluit de muuraansluiting aan op de muuradapter.

Let op:

• De uitlaatslang kan uitgerekt en samengedrukt worden, maar voor een optimale prestatie dient u de lenghte tot een minimum te beperken.
  Verleng de uitlaatslang nicht.
  Vermijd te veel buigen.
• Houd u aan de instructies voor het UIT bedrijf nemen in de betreffende sectie, als het product langerearend Niet gebruikt worden.
• Benodigd materiaal voor bevestiging en verzegeling is Niet meegeleverd, maar dient in speciaalzaken te worden gekocht.

Afvoerslang

De afvoerslang worden gebruikt om water af te voeren via de bovenste afvoeropening.

Fig.3 Verwijder de rubberen plug uit de bovenste afvoeropening en schuif de afvoerslang zo ver möglichk op de uitgang. Leid het andere einde van de afvoerslangaar een geschikte opvangbak of een nabij gelegen afvoer.

Let op:

• Afhankelijk van de ingestelde modus wordt het waterrechtstreeks afgevoerd of verzameld in een inwendige tank. Voer het water respectievelijk af.
• Bevestig het open eind van de afvoerslang aan de afvoerslanghouser wanner deze Niet gebrukt worden.
• Dek de afvoeropeningen algijd af wanneer\ deze Niet gebruikt worden.
• Houd u aan de instructies voor het UIT bedrijf nemen in de betreffende sectie, als het product langerearendiet gebruikt wordt.

Bediening

Fig. 4 Aan- en uitzetten

Het product kan alleen in stand-by gezet worden. Haal de stekker uit het stopcontact om het product los te koppelen van de stroom.

Druk op de aan/uit knop of de ON/OFF knop om het product aan of op stand-by te zetten.

Let op:

• Na een stroomonderbreking of wanner het product binnen een korteijd in standby en opnieuw worden ingeschakeld, start de koelcompressor wee na 3 Minutes (vertraagde start). Dit is om te voorkomen dat het koelcircuit worden beschadigd.
• Als het product gekanteld is,zet u het op stand-by en haalt u onmiddelijk de stekker uit het stopcontact. Wacht minstens 2aar voordat u het product opnieuw gebruikt om schade aan het koelcircuit te vermijden.
  Schakel het product altijd in stand-by voordat u de stekker uit het stopcontact trekt.

Afstandsbediening

Fig. 5 Open het deksel van het batterijkompartiment. Plaats 2 batterijen (Type R03/ AAA) en let waar bij op de juiste polariteit. Sluit het batterijkompartiment. Het afwisseled gebruik van het bedieningspaneel en de afstandsbediening kan leiden tot een verschil tussen het product en de informatie die op de afstandsbediening worden weergegeven.

Let op:

• Druk op een willekeurige knop op de afstandsbediening en het product neemt de huidige instelling van de afstandsbediening over.
• De signalen van de afstandsbediening worden met een korte vertraging verzonden wanneer er een knop ingedrukt worden. Dit proces worden aangegeven doordat er een symbol op het display van de afstandsbediening verschijnt.
• Elke druk op een knop van de afstandsbediening verlicht het display op de afstandsbediening voor betere zichtaarheid in the donker.

Bedienings- panel	Afstands- bediening	Functie
	ON/OFF	Aanzetten of stand- by.
	TEMP	Verhogen waarde, bijv. temperatuur of timer
	TEMP	Verlagen waarde van temperatuur of timer
MODEMODE		Modus selectie knop
FANFAN		Ventilatiesnelheid knop
SLEEP SLEEP		Slaapmodus aan/uit
SWING SWING		Ventilatoruitgang oscillatie aan/uit
-	LED	Display en indicator- verlichting aan/uit
TIMER	TIMER OFF	Instelschakelaar stand-by tijd
	TIMER ON	Instelschakelaar inschakeltijd
-	SHORT CUT	Kies voorgeprogram- meerde modus en temperatuur
-	FOLLOW ME	Nauwkeurige tempe- ratuurregeling

Nederlands

Indicatoren

Bedie-nings-paneel	Afstandsbe-diening	Functie
	TIMER ON	Automatisch aan geactiveerd
	TIMER OFF	Automatisch UIT geactiveerd
	Dry	Ontvochtigen
	Fan	Ventileren
auto	Auto	Auto modus
Cool	Koelen
°C	°C	Eenheden indi-cator
		Eenheden indi-cator
FAN	Hoge slelheid voor ventilator
FAN	Gemiddelde slelheid voor ventilator
FAN	Lage slelheid voor ventilator
-	FAN Auto	Ventilatorsnel-heid ingesteld op Automatisch
		Slaapmodus aan/uit
●	1/-	Product aan/stand-by
-Signaal verzenden

Let op:

• Elke druk op een knop op het bedieningspaneel en ieder succesvol verzonden signal vanaf de afstandsbediening worden bevestigd door een hoorbaar signal.
• Alle functies van het product können geregeld worden via het bedieningspaneel of de afstandsbediening, met uitzondering van de displayverlichting LED en SHORTCUT knappen, die zich alleen op de afstandsbediening bevinden.

Modus

Modus Toepassing
Auto	Automatischmodus	product kiest de geschikte modus om de ingestelde temperatuur te bereiken ventilatorsnelheid worden automatisch geregeld temperatuur kan worden ingesteld
Cool	Koelen	brengt de temperatuur van de ruimte omlaag de compressor loopt en stopt om de ingestelde temperatuur te behouden ventilatorsnelheid en temperatuur kunnen worden ingesteld
Dry	Ont-vochtig-gen	ontvochtigt de ruimte met de ventilator ventilatorsnelheid en ingestelde temperatuur kunnen nicht worden ingesteld
Fan	Ventilator	alleen ventilator ventilatorsnelheid kan worden ingesteld temperatuur kan nicht worden ingesteld
Timer On Timer Off	Timer	schakelt het product aan en / of in stand-by op een door de gebruiker ingestelde tijd

Modus To	epassing
	Slaap- modus • ingestelde temperatuur gaat met 1 °C omhoog na 30 minutes en nogmaals 1 °C na waar 30 minutes • temperatuur worden aangehouden gedurende de komende 7aar en het product keertervolgens terug maar de eerder ingestelde temperatuur • Niet beschikbaarijdens het ventileren of ont-vochtigen
	FOL- LOW ME • Deze functie kan alleen via de afstandsbediening geactiveerd worden. De afstandsbediening dient als een afstandsbedie- ning thermostat die nauwkeurige temperatuurregeling op uw locatie möglichk maakt. • Om de Follow Me-func- tie te activeren, richt u de afstandsbediening op het product en drukt u op de Follow Me-knop. • De afstandsbediening toont de huidige temperatuur op uw locatie. De afstandsbediening stuart dit signalaam de 3 minu- tenaar de airconditioner totdat u nogmaals op de Follow Me-knop drukt. • Als het product Niet het Follow Me-signal bin- nen 7 minuten ontvangt, verlaat het product de Follow Me-modus. Opmerking: Deze functie is Niet beschikbaar in de VENTILA- TOR- of DROOG-modus

Het product is bedoeld voor de volgende omgevingsttemperaturen:

Modus Temperatuur
AUTO auto	17 °C (62 °F) - 35 °C (95 °F)
COOL 7	°C (62 °F) - 35 °C (95 °F)
DRY 3	°C (55 °F) - 35 °C (95 °F)

! Waarschuwing

ledere andere conditie en locatie als hierboven gemeld kan resulteren in verminderde prestatie van het product, verwondingen en schade aan eigendommen.

Fig. 6 7Instellen van de temperatuur

Druk op de + of / knop om een temperatuur te kiezen:tussen 17^ en 30^

Fig. 7 8Instellen van de ventilatorsnelheid

• Druk op de knop voor de ventilatorsnelheid FAN om te schakelen:tussen de snelheden.
• De betreffende indicators op het bedieningspaneel en de afstandsbediening tonen de huidige instelling.

Let op:

Fig.8 Luchtuitlaat instellingen

De luchtuitlaat kan in elke modus gezet worden om te voldoen aan uw wensen.

• Druk herhaaldelijk op de oscillatie knop SWING om de oscillatie aan of uit te zetten. De luchtflap za continu Oscilleren.
• Om de luchtflap op de gewenste positie te stoppen drukt u nogmaals op de SWING knop.

Let op:

De timer zet het product aan of op stand-by
wonneer er een door de gebruiker ingestelde
tijd is verstreken. Bij het inschakelen worden de
laatste stand en instelling gebruikt.
De ingestelde duur start direct met aftellen.

• Druk op de timer programmeerknop TIMER op het product of de specifieke TIME ON/ OFF knop op de afstandsbediening om maar deijdinstelling voor de auto-aan of auto-uit timer. De betreffende indicator voor elke instelling�aat branden.
• Druk op de +/ -knappen of de specifieke TIME ON/OFF knop op de afstandsbediening zo vaak als nodig is om eenijd:tussen 0,5 tot 24aar in te stellen.
• Deinstalling wordt opgeslagen in het product wanner er 5 seconden geen invoor is.

Let op:

De indicatielampjes branden wanner det timer geactiveerd is.

Voorbeelden:

• Om het product waar stand-by te schakelen na 1 uur en weeer aan na nogmaals 1 12 uur, stelt u de auto-uitijd in op 1 uur en de auto-aanijd op 2,5 uur tijdens de werkig.
• Om het product maar stand-by te schakelen na 8aar en weeer aan na nogmaals 8aar, stelt u de auto-aanijd in op 8aar en de auto-uitijd op 16aar tijdens stand-by.

Let op:

• De aanpassingsinstelling gebeurt met stappen van 0,5 uur tot aan 10 uur, daarna 1 uur tot 24 uur.
• De betreffende indicator brandt als een tijd is ingestesteld.
• Als u het product handmatig aan of in stand-by zet, worden de timerinstelling geannuleerd
• De timerinstellenen gaan verloren zodra de betreffende acties zich uitgevoerd en deijd要去 opniew ingesteld worden. De tijsinstellenen gaan verloren bij een storing (zie bescherming en foutcodes).

Een functie voorprogrammeren

Door op de SHORTCUT knop te drukken kan elke functie worden opgeslagen en opgeroepen.

Kies uw gewenste functie bijv. gebruik van de MODE, TEMP / + of / - en FAN knoppen, etc.
- Druk de SHORTCUT knop in en houd deze ingedrukt tot het display eenmaal knippert om de instelling op te slaan.
- Deinstalling kan altijd en vanuit elke modus worden opgeroepen door op de SHORTCUT knop te drukken.

Fig.10 Water afvoeren

Water wordt alleen verzameld tijdens automatisch AUTO, koelen COOL en ontvochtigen DRY.

Tijdens het ontvochtigen DRY wordt het water meteen afgevoerd via de bovenste afvoeropening en de afvoerslang dient continu aangesloten te zich.

Het water dient via de slang afgevoerd te worden\ aar een geschikte tank of nabij gelegen afvoer\ via de bovenste afvoeropening.

Let op:

KAC3232/KAC 3352 heeft een zelfverdampsystem. Het gecondenseerde water verdamt en afgevoerd via de luchtuitlaat.

Waarschuwing

Gevaar voor overstroming! Laat het product Niet zonder toezicht wanner er afgevoerd worden的那一en externe tank. Leeg de tank regelmatig om overstromen en waterschade te voorkomen.

Let op:

Als het water Niet wordt afgevoerd maar een externe tank en de bovenste afvoeropening wordt geslotenijdens automatisch AUTO of koelen COOL wordt het water verzameld in een inwendige tank welke geleegd dient te worden als deze vol is. In dit geval geeft het producteen hoorbaar signaal en het display op het bedieningspaneel toont de beschermingscode

P1. Het koelproces stopt tot het water is afgevoerd en het product opnieuw gestart is, terwijl de ventilator blijft draaien.

Koppel het apparaat los van de voeding.
- Plaats het product met de onderste afvoeropening boven een geschikte tank of een afvoer.
- Verwijder de afdichting van de onderste afvoeropening.
- Plaats de afdichting op de afvoeropening terug wonneer al het water is afgevoerd.
- Steek de stekker in een geschikt stopcontact.
- Het product is klaar om aangezet te worden.

In sommige gevallen (bijv. hoge luchtvochtigheid) is het zelfverdampsystemen Niet voldoende om het water aan te kuren en wordt het overtollige water verzameld in de inwendige tank, welke geleegd dient te worden zoals hierboven omschreven als deze vol is.

Reiniging en zorg

Fig.11 Zet het product op stand-by en haal de stekker uit het stopcontact.

Let op:

Reinig het product elke twee weken. Maak de buitenkant van het product schoon met een vochtige doek en een neutraal reinigingsmiddel. Droog het verzolgens met een pluisvrijde doek. Gebruik geen chemische, alkalische, schurende of andere agressieve reinigingsmiddelen waar deze schadelijk hunnen zich voor het oppervlak.

Fig.12 Verwijder de luchtfilters. Reinig de luchtfilters in warm water (lager dan 40^ ) en een neutraal reinigingsmiddel.

Fig.13 Laat ze grondig drogen voor u zeterugplaatst.

• Open de behuizing Niet en steek geen gereedschappen in de ventilatieopeneringen.
• Het product bevat geen onderdelen die gerepareerd of onderhoden konnen worden door de gebruiker. Neem contact op met een gekwalificeerd specialist om het product na te lately kijken en te later repareren wonneer dit nodig mayt zichn.

Buiten gebruik stellen

Fig.14 Laat al het water aflopen en droog het met de ventilator Fan gedurende een halve dag in een droge, warme ruimte om schimmel te voorkomen. Zet het product in stand-by. Haal de stekker uit het stopcontact en wikkel het netsnoor rond de snoeropbergmogelijkheid. Verwijder de uitlaatslang van het product en de muurdoorvoer. Sluit de muurdoorvoer met de kap. Dek alle afvoeropeningen af. Verwijder de batterijen uit de afstandsbediening. Sluit de muuradapter af.

Vervoer

Fig.15 Wacht minstens 2 uur na vervoeren voordat u het product opnieuw gebruikt om schade aan het koelcircuit te vermijden.

Let op:

Het product is zwaar. Verplaats waarom het product door het te duwen of te trekken en te latent rollen op de wielen. Als tillen onvermijdelijk is gebruik dan de verzonken hangrepen en til met twee mensen. Verplaats het product Niet wanner het aanstaat.

Nederlands

Problemen oplossen

Als zich problemen voordoenijdens het gebruik, raadpleeg de volgende tabel. Als problemen nicht kuren worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.

Waarschuwing

Voer alleen de stappen uit die beschreiben zich in deze instructiehandleiding. Alle verdere controles, onderhoud en reparaties dienen uitgevoerd te worden door een geautoriseerde servicedienst of gelijkwaardig gekwalificeerd specialist.

Probleem Mogelijk teoorzaken Oplossing
Het product startietnet	Niet aangesloten op een voeding Sluit aan op een voeding
	Netsnoer of de stekker is defect Laat controlleren door een specialist
	Overig elektrisch defect aan hetproduct	Laat controlleren door een specialist
	Er treedt een fouit op Zie beveiligingen en foutcodes
	Afstandsbediening werkt nicht goed Zie hieronder
Afstandsbediening werkt net	Batterijen zich leeg Vervang de batterijen
	Product buiten bereik of de signalen worden onderbroken door eenobstakel
	Overig elektrisch defect aan deafstandsbediening
Timerfunctioniert net	Onmogelijk, gegenstrijdige ofverkeerdeijd ingesteld
Onvoldoendekoeling	Warmtebron in de buurt hidert dekoeling
	Onvoldoende ventilatie Zorg voor vrijruimte rondon
	Open ramen(s) of deuren(s) in deruimte
	Uitlaatslang Niet correct aangeslotenof geblokkeerd
	Luchtfilter(s) geblokkeerd Reinig luchtfilter(s)
	Temperatuur te hoog ingesteld Stel de temperatuurregelaar bij
Lawaai Het product	staat Niet waterpas Zet het product waterpas
	Product komt in contact metobstakel

Let op:

U kunt het geruis van water horen wanner het product aanstaat. Dit is een normal geluid van het koelmiddel dat in het systeme circuleert.

Bveilig ing en foutcodes

Code	Mogelijkke oorzaak	Oplossing
P1	Interne tank is vol	Laat het water aflopen via onderste afvoeropening
E1	Kamer tempera-tuursensor fout	Zet het product in stand-by, haal de stekker UIT het stopcontact en steek deze opnieuw in het stopcontact.
E2	Verdamper tem- peratuursensor fout	Zet het product in stand-by, haal de stekker UIT het stopcontact en steek deze opnieuw in het stopcontact.
E4	Bedieningspa-neel communica-tie fout	Zet het product in stand-by, haal de stekker UIT het stopcontact en steek deze opnieuw in het stopcontact.

Let op:

Neem contact op met het service centrum als de fout zich blijft voordoen.

Informatie eisen

Productbrochure

Deze productinformationie worden gegeven in overeenstemming met Bijlage I sect. 3 (d) van de verordering van de Commissie (EU) No 206/2012 tot uitvoering van de Richtlijn 2009/125/EC van het Europese Parlement en de Raad met betrekking tot ecodesign-vereisten voor airconditioners en comfortventilators.

Modelaanduiding KAC 3232/KAC 3232 CH
	Symbool Waarde Eenheld
Opgeveen capaciteit voor koelen P	rated voor koelen	2,7 kW
Opgeveen capaciteit voor verwarmen P	rated voor verwarmen	n/a kW
Opgeveen opgenomen vermogen voor koelen P	FER	0,97 kW
Opgeveen opgenomen vermogen voor verwarmen P	COP	n/a kW
Opgeveen energia-efficiëntieverhoudig EER	d	2,8 ---
Opgeveen coëfficient van prestatie COP	d	n/a ---
Energieverbruik in thermostaat-uit modus P	TO	1,0 W
Energieverbruik in stand-by modus	PSB	0,5 W
Elektriceteitsver- bruik van dubbele doorvoerproducten (geef apart aan voor koelen)	QDD voor koelen	n/a	kWh/a
Elektriceteitsver- bruik van dubbele doorvoerproducten (geef apart aan voor verwarmen)	QDD voor verwarmen	n/a	kWh/a
Elektriceteitsver- bruik van enkele doorvoerproducten (geef apart aan voor koelen)	QSD voor koelen	1,0	kWh/h
Elektriceteitsver- bruik van enkele doorvoerproducten (geef apart aan voor verwarmen)	QSD voor verwarmen	n/a	kWh/h
Geluidsniveau	LAW	62	dB(A)
Aardopwarmings-vermogen	GWP	3	kg CO2eq.
Contactgeveens voor meer informatie	Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany

Deze productinformationie worden geveen in overeenstemming met Bijlage I sect. 3 (d) van de verordering van de Commissie (EU) No 206/2012 totuitvoering van de Richtlijn 2009/125/EC van het Europese Parlement en de Raad met betrekking tot ecodesign-vereisten voor airconditioners en comfortventilators.

Modelaanduiding KAC 3352/KAC 3352 CH

	Symbool Wärde Einenheit
Opgegeben capacititeit voor koelen P	rated voor koelen	3,5 kW
Opgegeben capacititeit voor verwarmen P	rated voor verwarmen	n/a kW
Opgegeben opgenomen vermogen voor koelen P	FER	1,35 kW
Opgegeben opgenomen vermogen voor verwarmen P	COP	n/a kW
Opgegeben energia-efficiëntieverhouding EER	d	2,6 ---
Opgegeben coëfficient van prestatie COP	d	n/a ---
Energieverbruik in thermostaat-uit modus P	TO	1,0 W
Energieverbruik in stand-by modus	PSB	0,5 W
Elektriceteitsver- bruik van dubbele doorvoerproducten (geef apart aan voor koelen)	QDD voor koelen	n/a	kWh/a
Elektriceteitsver- bruik van dubbele doorvoerproducten (geef apart aan voor verwarmen)	QDD voor verwarmen	n/a	kWh/a
Elektriceteitsver- bruik van enkele doorvoerproducten (geef apart aan voor koelen)	QSD voor koelen	1,4	kWh/h
Elektriceteitsver- bruik van enkele doorvoerproducten (geef apart aan voor verwarmen)	QSD voor verwarmen	n/a	kWh/h
Geluidsniveau	LAW	63	dB(A)
Aardopwarmings-vermogen	GWP	3	kg CO2 eq.
Contactgeveens voor meer informatie	Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany

Nederlands

De opgegeven koelcapaciteit is getest onder de volgende omstandigheden:

Koelen

Bin- nen

35 °C (DB) 2

4 °C (WB)

Let op:

• Dit product bevat Niet-gefluoreerde broeikasgassen (hermetisch afgesloten) die gevaarlijkঀn voor het milieu en bijdragen tot de verwarming van de planeet indienঀin de atmosefer terechtkomen.
  Koelmiddel type: R290
  Aardopwarmingspotentieel (GWP): 3
• Koelvloeistof lekkage draagt bij aan klimaatverandering. Koelmiddel met lager aardopwarmingspotentieel (GWP) draagt minder bij aan de opwarming van de aarde dan een koelmiddel met een hoger GWP, wonneer dit vrijkomt in de atmoseer.
• Dit product bevat een koelvloeistof met een GWP gelijk aan 3. Dit houdt in dat wanner er 1kg van deze koelvloeistof lekt in de atmosefer, de impact op de opwarming van de aarde 3 maal hoger is dan 1 kilo CO_2 , gedurende eenperiode van 100aar.Probeer nooit het koelcircuit zich te repareren of zich het product uit elkaar te halen. Laat dit over aan een professional.
• Energieverbruik 1,0 kWh (KAC 3232 / KAC 3232 CH)/1,4 kWh (KAC 3352 / KAC 3352 CH) per 60 minutes, gebaseerd op standard testresultaten. Het werkelijkke energieverbruik za afhangen van hoe het toestel worden gebruikt en waar het geplaatst is.

Bedradingsschema

Zie bijlage.
