KAC 3232 - Klimaanlage Koenic - Kostenlose Bedienungsanleitung

Eigenschaften	Details
Gerätetyp	Mobiles Klimagerät
Kühlleistung	8000 BTU
Energieklasse	A
Lautstärke	65 dB
Abmessungen (L x B x H)	30 x 30 x 70 cm
Gewicht	25 kg
Zusätzliche Funktionen	Entfeuchtung, Belüftung
Verwendung	Ideal für Räume bis zu 20 m²
Wartung	Waschbare Filter, regelmäßige Reinigung empfohlen
Sicherheit	Überhitzungsschutz, Sicherheitsschalter
Garantie	2 Jahre

Häufig gestellte Fragen - KAC 3232 Koenic

Wie stelle ich die Temperatur am Koenic KAC 3232 ein?

Verwenden Sie das Bedienfeld oder die Fernbedienung, um die gewünschte Temperatur mit den Einstellungspfeilen anzupassen.

Wie hoch ist die Kühlleistung des Koenic KAC 3232?

Der Koenic KAC 3232 hat eine Kühlleistung von 3,2 kW.

Wie reinige ich den Luftfilter des Koenic KAC 3232?

Entfernen Sie den Luftfilter auf der Rückseite des Geräts, reinigen Sie ihn mit Seifenwasser, spülen Sie ihn ab und lassen Sie ihn trocknen, bevor Sie ihn wieder einsetzen.

Wie laut ist der Koenic KAC 3232?

Der Geräuschpegel beträgt etwa 65 dB im Betriebsmodus.

Kann der Koenic KAC 3232 auch als Heizung verwendet werden?

Nein, der Koenic KAC 3232 ist ausschließlich als Klimagerät zum Kühlen konzipiert.

Wie erkenne ich, ob der Wassertank voll ist?

Das Klimagerät ist mit einer Anzeige ausgestattet, die aufleuchtet, wenn der Wassertank voll ist.

Welche maximale Fläche kann der Koenic KAC 3232 abdecken?

Der Koenic KAC 3232 kann eine Fläche von bis zu 80 m² abdecken.

Wie installiere ich den Koenic KAC 3232?

Stellen Sie das Gerät in einem gut belüfteten Bereich auf, schließen Sie es an eine Steckdose an und folgen Sie den Anweisungen im Handbuch für den Betrieb.

Was tun, wenn das Klimagerät nicht kühlt?

Überprüfen Sie, ob der Luftfilter sauber ist, stellen Sie sicher, dass die Temperatur niedriger als die Raumtemperatur eingestellt ist, und prüfen Sie, ob das Gerät im Kühlmodus ist.

Benötigt der Koenic KAC 3232 regelmäßige Wartung?

Ja, es wird empfohlen, den Luftfilter jeden Monat zu reinigen und den Wasserstand regelmäßig zu überprüfen.

BEDIENUNGSANLEITUNG KAC 3232 Koenic

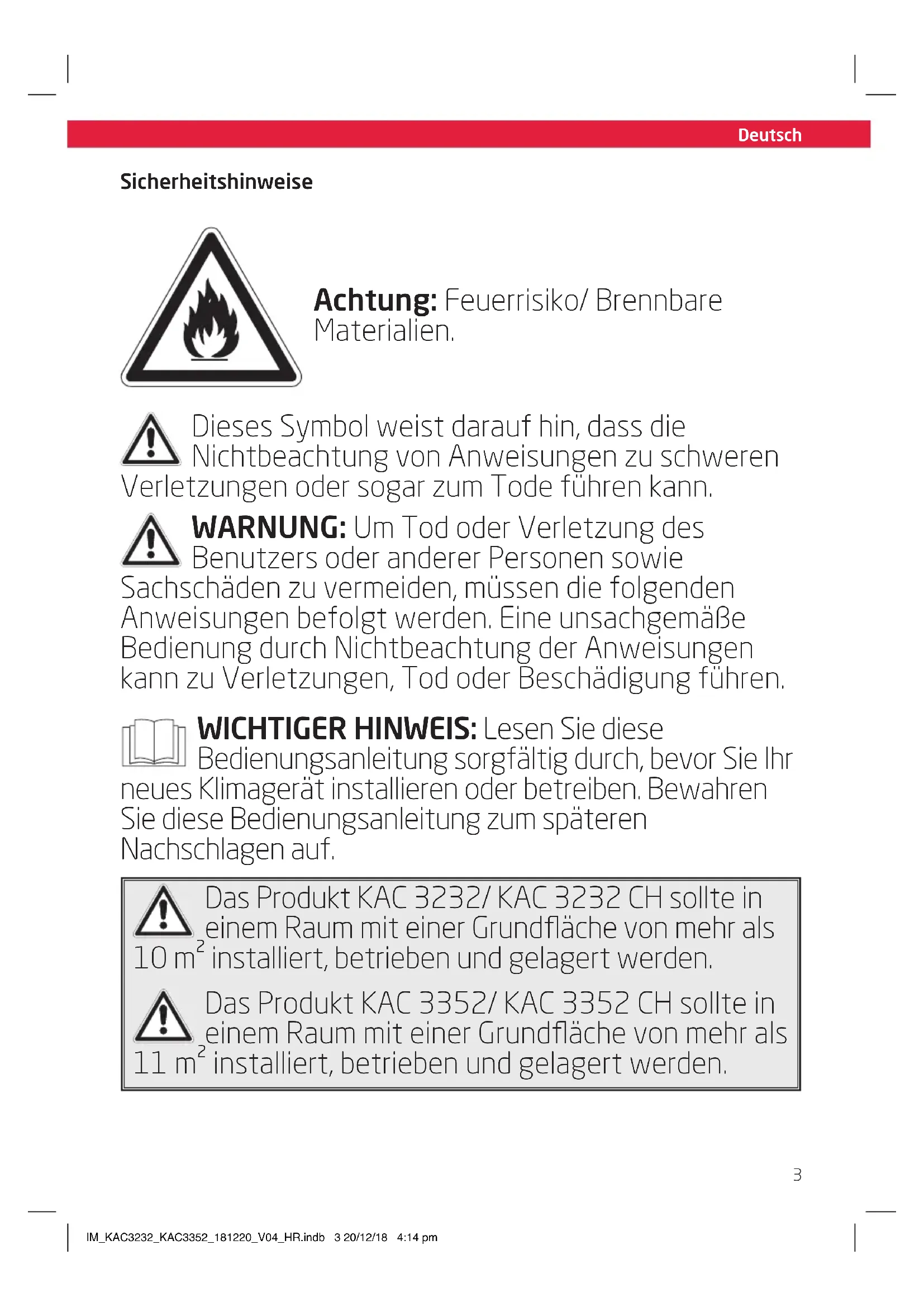

Achtung: Feuerrisiko/ Brennbare Materialien.

! Dieses Symbol weist daraufhin, dass die Nichtbeachtung von Anweisungen zu schweren Verletzungen oder)sogar zum Tode fuhren kann.

WARNING: Um Tod oder Verletzung des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anweisungen befolgt werden. Eine unsachgemäß Bedienung durch Nichtbeachtung der Anweisungen kann zu Verletzungen, Tod oder Beschädigung führen.

WICHTIGER HINWEIS: Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihr neues Klimagerät installieren oder betreiben. Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.

Das Produkt KAC 3232/ KAC 3232 CH sollte in einem Raum mit einer Grundfläche von mehr als 10m^2 installiert, betrieben und gelagert werden.

Das Produkt KAC 3352/ KAC 3352 CH sollte in einem Raum mit einer Grundfläche von mehr als 11m^2 installiert, betrieben und gelagert werden.

Deutsch

Sicherheitshinweise

Die Installation muss unbedingt gemäß den Installationsanweisungen durchgeführt werden. Eine unsachgemäß Installation kann zu Wasserleckagen, Stromschlagen oder Feuer führen.

• Verwenden Sie nur das beiliegende Zubehör und Teile sowie die für die Installation spezifizierten Werkzeuge. Die Verwendung von nicht genormten Teilen kann zu Wasserleckagen, Stromschlagen, Feuer und Verletzungen oder zu Sachschaenen führen.

• Achten Sie daraufuf, dass die von Ihnen gewählte Steckdose über die korrekte Netzspannung verfügbar. Das Netzkabel ist mit einem dreipoligen Erdungsstecker zum Schutz vor Stromschlag ausgestattet. Die Spannungsangaben sind auf dem Typenschild des Produktes zu finden.

• Das Produkt darf nur in eine ordnungsgemäß geerdete Wandsteckdose gesteckt werden. Wenn die Wandsteckdose, die Sie verwenden möchten, nicht ausreichend geerdet oder durch eine zeitverzögete Sicherung oder einen Trennschalter geschützt ist, halten Sie einen qualifizierten Elektriker die richtige Steckdose installieren (die benötigte Sicherung oder den erforderlichen Trennschalter wird durch den maximalen Strom des Produkte bestimmt. Der maximale Strom ist auf dem Typenschild am Produkt angegeben).

• Installieren Sie das Produkt auf einer ebenen, stabilen Unterlage. Andernfalls kann es zu Schäden oder zu übermöbigem Lärn und Erschütterungen kommt.

Sicherheitshinweise

• Achten Sie daraufuf, dass die direkte Umgebung des Produktes frei von Hindernissen ist, um eine einwandfrei Funktion zu gewährleisten und Sicherheitsrisiken zu minimieren.
• Modifizieren Sie NICHT die Länge des Netzkabels und verwenden Sie auch kein Verlängerungskabel, um das Produkt mit Strom zu versorgen.
• Teilen Sie NICHT eine einzige Steckdose mit anderen Elektrogeräten. Eine unsachgemäß Stromversorgung kann zu Feuer oder Stromschlagen führen.
• Installieren Sie Ihr Klimagerät NICHT in einem nassen Raum, wie beispielsweise einem Badezimmer oder einer Waschküche. Eine zu starke Belastung durch Wasser, bspw. durch Wasserdampf oder sehr hohe Luftfeuchtigkeit, kann dazu führen, dass elektrische Komponenten kurzgeschlossen werden.
• Installieren Sie das Produkt NICHT an einem Ort, der brennbaren Gasen ausgesetzt sein konnte, da dies zu Branden führen kann.
• Das Produkt hat Räder, um die Bewegung zu erleichtern. Stellen Sie das Produkt nicht aufDICke Teppiche und rolten Sie es nicht über Gegenstände, ansonsten konnte das Produkt umkippen.

Deutsch

Sicherheitshinweise

• Verwenden Sie das Produkt NICHT, wenn es heruntergefallen ist oder beschädigt wurde.
• Das Produkt mit elektrischer Heizung muss mindestens 1 Meter Abstand zu brennbaren Materialien haben.
• Berühren Sie das Produkt nicht mit nassen oder feuchten Handen oder wenn Sie barfuß auf nassem Untergrund stehen.
• Wird die Klimagerät während der Benutzung umgestoßen, schalten Sie das Produkt aus und trennen Sie es sofort vom Stromnetz. Überprüfen Sie das Produkt sofort, um sicherzustellen, dass es keine Schäden aufweist. Wenn Sie vermuten, dass das Produkt beschädigt wurde, wenden Sie sich an einen Techniker oder den Kundendienst.
• Bei Gewitter muss das Produkt vom Stromnetz getrennt werden, um Schäden am Produkt durch Blitzeinschlag zu vermeiden.
• Ihr Klimagerät sollte so verwendet werden, dass es vor Feuchtigkeit geschützt ist, z.B. Kondenswasser, Spritzwasser, etc. Stellen oder lagern Sie ihr Klimagerät nicht so, dass es herunterfallen oder in Wasser oder eine andere Flüssigkeit gezogen werden kann. Passiert es doch,ziehen Sie sofort den Netzstecker.

Sicherheitshinweise

• Alle Verkabelungen müssen strikt gemäß dem Schaltplan im Inneren des Produktes durchgeführt werden.
• Die Leiterplatte (PCB) des Produktes ist mit einer Sicherung zum Schutz vor Überstrom ausgestattet. Die Spezifikationen der Sicherung sind auf der Leiterplatte gedruckt.
• Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn sie beaufsichtigt werden oder ihren der sichere Gebrauch des Produktes erklärwt wurde und sie die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Die Reinigung und Pflege darf nicht von Kindern ohne Aufsicht durchgeführt werden.
• Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt speilen. Kinder mussen immer beaufsichtigt werden, wenn sie sich in der Höhe des Produktes befinden.
• Ist das Netzkabel beschädigt, muss es vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährung zu vermeiden.

Deutsch

Sicherheitshinweise

Vor der Reinigung oder anderen Pflegearbeiten muss das Produkt vom Stromnetz getrennt werden.
- Entfernen Sie keine festen Abdeckungen. Verwenden Sie diesen Produkt niemals, wenn es nicht ordnungsgemäß Funktioniert, fallen gelassen oder beschädigt wurde.
- Verlegen Sie das Kabel nicht unter Teppichböden. Decken Sie das Kabel nicht mit Wurfteppichen, Läufern oder ähnlichen Abdeckungen ab. Verlegen Sie das Kabel nicht unter Möbeln oder anderen Produkten bzw. Gerätschaften. Verlegen Sie das Kabel dont, wo sich möglichst weniger Personen bewegen und keine Gefahr besteht, dass das Produkt unbeabsichtigt umgestoBen wird, bzw. durch ein Stolpern über das Kabel.
- Betreiben Sie das Produkt nicht, wenn das Kabel, der Stecker, die Netzsicherung oder der Trennschalter beschädigt ist. Entsorgen Sie in dieser Fall das Produkt oder schicken Sie es zur Überprüfung und/oder Reparatur an einen autorisierten Kundendienst.
- Um die Gefahr von Feuer oder Stromschlagen zu verringern, verwenden Sie diesen Produkt nicht mit einem kontaktlosen Geschwindigkeitsregler.
- Das Produkt ist gemäß den nationalen Verdrahtungsvorschriften zu installieren.
- Wenden Sie sich zur Reparatur oder Wartung dieser Produkte an den autorisierten Kundendienst.

Sicherheitshinweise

• Wenden Sie sich für die Installation deses Produktes an den autorisierten Installateur.
  Die Ein- und Auslassgitter)durfen nicht abgedeckt oder blockiert werden.
• Verwenden Sie diesen Produkt nicht für andere als die in dieser Bedienungsanleitung beschrieben Funktionen.
• Schalten Sie vor der Reinigung das Produkt aus undziehen Sie den Netzstecker.
• Trennen Sie das Produkt vom Stromnetz, wenn seltsame Gerausche, Gerüche oder Rauch auftreten.
• Drücken Sie die Tasten auf dem Bedienfeld nicht mit anderen Gegenständen als ihren Fingern.
• Entfernen Sie keine festen Abdeckungen. Verwenden Sie diesen Produktionsfaktien, wenn es nicht ordnungsgemäß funktioniert, fallen gelassen oder beschädigt wurde.
• Starten oder stoppen Sie das Produkt nicht, indem Sie den Netzstecker einstecken oder herausziehen, sondern nur indem Sie die darauf vorgesehene Taste verwenden.
• Verwenden Sie keine gefährlichen Chemikalien zur Reinigung des Produktes und{lassen Sie das Produkt nicht mit diesen in Kontakt kommt. Verwenden Sie das Produkt nicht in Gegenwart von brennbaren Substanzen oder Dämpfen wie Alkohol, Insektiziden, Benzin usw.

Deutsch

Sicherheitshinweise

• Transportieren Sie Ihr Klimagerät immer in vertikaler Position und stellen Sie sicher, dass es während der Benutzung auf einer stabilen, ebenen Fläche stehen.

• Wenden Sie sich immer an einen Fachmann, um Reparaturen durchführren zu{lassen. Wenn das beschädigte Netzkabel durch ein neues Netzkabel ersetzt werden muss, muss diesen Kabel vom Hersteller des Produkts bezogen werden undarf nicht repariert werden.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Kabel.

• Schalten Sie das Produkt aus, wenn Sie es nicht benutzen.

• Halten Sie die Batterien der Fernbedienung zu jeder Zeit außer Reichweite von Kindern.

• Suchen Sie umgehend arztliche Hilfe auf, wenn Batterien verschlukt wurden.

• Fassen Sie ausgelaufene Batterien nur mit entsprechenden Schutz an und entsorgen Sie diese umgehend und entsprechend geltender Vorschriften und Gesetzen. Vermeiden Sie den Kontakt mit Batterieflüssigkeit, insbesondere mit Haut und Augen. Spulen Sie die betroffenen Stellen bei Kontakt mit Augen oder Mund sofort unter flieBendem Wasser ab und suchen Sie umgehend arztliche Hilfe auf. Waschen Sie betroffenen Hautstellen mit reichlich Wasser und Seite.

Sicherheitshinweise

• Reinigen Sie die Kontakte an Batterien und in dem Produkt, bevor Sie diese einsetzen.
• Verwenden Sie niemals alte mit neuen Batterien, Batterien entsprechenden Typs oder von verschiedene Herstellern. Wechseln Sie alle Batteriene eines Satzes gleichzeitig aus.
• Benutzen Sie nur für diesen Produkt empfohlene Batterien. Siehe technische Daten.
• Beachten Sie beim Einsetzen von Batterien die Polarität (+ und -). Achten Sie auf entsprechende Markierungen auf dem Produkt und der Batterie.
• Nehmen Sie Batterien aus dem Produkt, wenn diese für längerere Zeit nicht benutzt wird.
• Entfernen Sie leere Batterien umgehend aus dem Produkt.
• Versuchen Sie niemals, nicht wieder auffladbare Batterien aufzuladen.
• Setzen Sie Batterien niemals extremen Bedingungen wie Hitze, Kälte oder Feuchtigkeit aus.
• Zerlegen, öffnen oder zerkleinern Sie Batterien nicht.
• Schließen Sie Batterien nicht kurz. Bewahren Sie diese niemals so auf, dass sie sich gegenseitig kurzschreiben oder durch metallische Objekte kurzgeschlossen werden können.

Deutsch

Sicherheitshinweise

Warnings (betreffend dem Kuhlmittel R290)

• Verwenden Sie keine anderen als die vom Hersteller empfohlenen Mittel, um den Abtauprozess zu beschleunigen das Produkt reinigen.
• Das Produkt ist in einem Raum ohne ständig betriebene Zündquellen (z.B. offene Flammen, ein laufendes Gaserät oder eine elektrische Heizung) zu lagern.
• Nicht durchbohren oder verbrennen.
• Die Einhaltung der nationalen Gasvorschriften ist zu beachten.
• Halten Sie die Luftungsöffnungen frei von Hindernissen.
• Das Produkt ist so zu lagern, dass keine mechanischen Schäden auftreten.
• Beachten Sie, dass das Produkt in einem gut belufteten Bereich gelagert werden muss, in dem die Raumgroße der für den Betrieb festgelegten Raumfläche entspricht.
• Jede Person, die an Arbeiten an oder dem Einbruch in einen Kältemittelkreislauf beteiligt ist, sollte über ein aktuell gültiges Zertifikat einer von der Industrie akkreditierten Bewertungsstelle verfügen, die ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer von der Industrie anerkannten Bewertungsspezifikation autorisiert.

Sicherheitshinweise

Die Wartungarf nur auf Empfehlung des Geräteherstellers durchgeführt werden. Die Pflege und Reparatur, die die Hilfe von anderen Fachpersonal erfordert, ist unter der Aufsicht der für den Umgang mit brennbaren Kaltemitteln zuständigen Person durchzuführn.
- Beachten Sie bzgl. dem Transport von Produkten, die brennbare Kältemittel enthalten, die anzuwendenden Transportvorschriften.
- Beachten Sie bzgl. der Kennzeichnung von Produkten mit Schildern die anzuwendenden örtlichen Vorschriften.
- Beachten Sie bzgl. der Entsorgung von Produkten mit brennbaren Kältemitteln die anzuwendenden nationalen Vorschriften.
Lagerung von Produkten/Ausrüstung

Die Lagerung des Produktes sollte in Übereinstimmung mit den Anweisungen des Herstellers erfolgen.

Verkabelung

Überprüfen Sie, ob die Verkabelung Verschleiß, Korrosion, übermäßigigen Druck, Vibrationen, scharfen Kanten oder anderen schädlichen Umwelterinflüssen ausgesetzt ist. Bei der Prüfung sind auch die Auswirkungen der Alterung oder der ständigen Schwingungen von Quellen wie Kompressoren oder Ventilatoren zu berücksichtigten.

Deutsch

Sicherheitshinweise

Erkennung von brennbaren Kaltemitteln

Bei der Suche nach Kältemittelleckagen oder der Erkennung von Kältemittelleckagen dürfen unter keinen Umständen potenzielle Zündquellen genutzt werden. Ein Halogenidbrenner (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden.

Hinweis zu nicht fluorierten Gasen

• Nicht fluorierte Treibhausgase sind in hermetisch abgeschlossenen Anlagen enthalten. Spezifische Informationen über die Art, die Menge und das CO_2 -Äquivalent des nicht fluorierten Treibhausgases in Tonnen (bei einigen Modellen) finden Sie auf dem entsprechenden Etikett auf dem Produkt selbst.
• Installation, Wartung, Pflege und Reparatur theses Produkttes dürfen nur von einem zugelassenen Techniker durchgeführt werden.
  Die Deinstallation und das Recycling des Produkts muss von einem zertifizierten Techniker durchgeführt werden.

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch. Sie enthalt wichtige Informationen für ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. HebEN Sie die Anleitung zum späteren Nachschlagen auf und geben Sie sie mit dem Gerät weiter.
  Um gefährliche Situationen zu vermeiden, das Produkt nicht für andere als die in dieser Anleitung beschrieben Zwecke verwenden. Unsachgemäß Verwendung ist gefährlich und führt zum Verlust der Garantie.
• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch des Produktes aufmerksam durch. Machen Sie sich mit der Nutzung, den Einstellmöglichkeiten und den Funktionen der Schalter vertraut. Verinnerlichen Sie Sicherheitshinweise und Anweisungen und befolgen Sie diese, um möglichche Risiken und Gefahren zu vermeiden.

• Montieren und verwenden Sie das Produkt ausschließlich wie in dieser Anleitung beschrieben.

• Untersuchen Sie die Wand, an der Sie den Abluftschlauch montieren wollen, bevor Sie mit der Montage beginnen. Stellen Sie sicher, dass sich keine versteckten Objekte wie z. B. Strom, Wasser oder Gas führende Leitungen an der Montagestelle befinden, die vom Bohrer getroffen werden können.

• Halten Sie Kinder und Haustiere wahren der Montage fern. Diese konnten Kleinteile verschlucken - Erstickungsgefahr.
• Verwenden Sie nur geeignete Werkzeuge zur Montage des Produktes.
• Ziehen Sie alle Schrauben und andere Verbindungen stets gut fest, überdrehen Sie diese aber nicht.

Deutsch

Sicherheitshinweise

Erklärung der auf dem Produkt angezeigten Symbole

	WARNING Dieses Symbol zeigt an, dass these Product ein brennbares Kätemittel verwendet. Wenn das Kätemittel austritt und einer externen Zündquelle ausgesetzt ist, besteht Feuergefahr.
	WARNING Dieses Symbol zeigt an, dass die Bedienungsanleitung sorgfältig gelesen werden muss.
	ACHTUNG Dieses Symbol zeigt an, dass ein(e) KundendienstmitarbeiterIn these Product gemäß der Installationsanleitung bedieren sollenten.
i	ACHTUNG Dieses Symbol zeigt an, dass Informationen wie die Betriebsanleitung oder die Installationsanleitung verfügbar sind.

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC-Produkt entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur späteres Nachschlagen auf.

Bestimmungsgemässe Verwendung

Dieses Klimagerät dient zum Herunterkühlen oder Entfeuchten von Innenräumen. jeder andere Verwendung kann zu Schäden am Produkt oder zu Verletzungen führen. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produktes.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen.

Haben Sie Fragen zur richtigen Entsorgung,\ fragen Sie bei ihrer örtlichen Behörde nach.\ Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollenn Beschädigungen feststellbar sein, kontaktieren Sie umgehend ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Entsorgung

Das Produkt nicht im Hausmull entsorgen. Das Produkt ist an den ausgewiesenen Sammelstellen für elektrische und

elektronische Geräte zu entsorgen. Für weitere Informationen wenden Sie sichitte an ihren Handler oder die zuständige Behörde am Ort.

Kältemittel mösen vor der Verschrottung von einem qualifizierten Spezialisten entnommen und gemäß nationalen und lokalen Bestimmungen entsorgt werden.

Die wilde Entsorgung von Abfallen in Wäldern und Landschaften gefährdet ihre Gesundheit, wenn gefährliche Stoffe austreten und in das Grundwasser gelangen und damit ihren Weg in die Nahrungskette finden.

Bitte entsorgen Sie die Batterien umweltgerecht. Werfen Sie Batterien nicht in den Hausmull. Benutzen Sieitteckgabe und Sammelsysteme in ihrer inde oder wenden Sie sich an den er, bei dem das Produkt gekauft wurde.

Lieferumfang

1 x Klimaanlage
1xFernbedienung
1 x Wandauslassanschluss mit Verschlusskappe
1 x Entwasserungsschlauch
1 x Abluftschlauchadapter
1 x Abluftschlauch
1 x Wandadapter
4× Dube1
4×Schauben
2× Batterien (Typ R03/AAA)
1 x Bedienungsanleitung

Technische Daten

Stromversorgung:220-240V\~50Hz

max. Eingangslestung: 1160 W/5,65 A

(KAC 3232/KAC 3232 CH)

1600W/8.0A

(KAC3352/KAC3352CH)

Schutzklasse : I

Sicherung:T,250VAC,3,15AL

Kühlleistung:9300BTU/h

(KAC 3232/KAC 3232 CH)

12000BTU/h

(KAC 3352/KAC 3352 CH)

Kuhlmittel: R290/ 0,20 kg

(KAC 3232/KAC 3232 CH)

R290/0,22kg

(KAC 3352/KAC 3352 CH)

Deutsch

Bedienelemente und Komponenten

A Fernbedienung

1. Fernbedienungssender
2. Anzeige mit Funktionskontrolleuchte
3. Ein/Aus-Taste ON/OFF
4. Moduswahltaste MODE
5. Wahltaste Lüftergeschwindigkeit FAN
6. Schlafmodustaste SLEEP
7. Ozillations-Taste SWING
8. Batteriefach
9. Taste FOLLOW ME
10. Anzeige/Indikator Ein/Aus-Taste LED
11. Timer Taster Aus TIME OFF
12. Timer Taste Ein TIME ON
13. Vorprogrammierte Taste SHORT CUT
14. Temperatur erhöhen/ verringn

BGriffmulde auf beiden Seiten

C Luftauslass
DNetzkabel mit Netzstecker (nicht abgebildet)
Unterer Ablauf
F Unterer Luftfilter
Oberer Ablauf
Oberer Luftfilter

Bedienfeld

1. Schlafmodusindikator
2. Ventilatorindikator
3. Temperaturenheitsanzeige ^ C / ^
4. Anzeige
5. FOLLOW ME Indikator
6. Auto-/Cool-Modus-Indikator
7. Entfeuchten-/Ventilator-Indikator
8. Zeitschaltuhr-Indikator
9. Ozillations-Taste SWING
10. Zeitschalttuhr-Einstelltaste TIMER
    11.Moduswahltaste MODE
11. Temperatur verringn -
12. Temperatur erhöhen +
13. Wahltaste Lüftergeschwindigkeit FAN
14. Schlafmodustaste SLEEP
15. Ein/Aus Taste

Lamelle
K Rolle
L Wandauslassanschluss mit Verschlusskappe
M Entwasserungsschlauch
N Abluftschlauchadapter
Abluftschlauch
P Wandadapter
Batterien (R03/AAA, 2x)
R Schrauben (x4)
S Dubel (x4)

Installation

Aufstellort

Beachten Sie folgende Punkte bei der Wahl des Installationsorts:

• Beachten Sie alle Sicherheitschinweise!
• Halten Sie einen Umgebungsabstand in jeder Richtung von 30 cm und 100 cm zu anderen Elektroprodukten ein.
• Halten Sie einen Umgebungsabstand von 50 cm rund um den äußeren Abluftwandauslass und schützen Sie diesen vor eintretenden Objekten oder Feuchtigkeit.
• Stellen Sie sicher, dass die Wand hinter dem Produkt eine Außenwand und keine Trennwand ist und dass die Bohrungen sichere und ungehindert von versteckten Objekten in der Wand ausgeführct werden konnen.
• Stellen Sie sicher, dass eine geeignete Steckdose in Reichweite ist und diese auch nach der Installation erreichen bleibt.
• Seien Sie sich bewusst, dass sich während des Entfeuchtungsvorgangs Wasser im Produkt ansammelt, welches durchgehend mit dem mitgelieferten Entwasserungsschlauch in einen geeigneten Behälter oder einen Ablauf abgeführt werden muss.
• Versichert Sie sich, dass keine Hindernisse den Luftstrom blockieren.

Hinweis:

Sollte das Produkt während dem Transport gekippt oder gelegt worden sein, so warten Sie nach dem Aufrichten mindestens 24 Stunden bevor Sie das Gerät in Betriebephmen, um eine möglich Beschädigung des Kuhlsystems zu vermeiden.

Abluftschlauch

Je nach Modus-Einstellung muss der Abluftschlauch montiert bzw. demontiert werden:

Kuhlmodus, Automatikmodus: mit Abluftschlauch
Lüftermodus, Entfeuchtungsmodus: ohne Abluftschlauch

Wand (Teil: N, O, P)

Abb.1 Schrauben Sie den Wandapter und Abluftschlauchadapter jeweils auf eine Seite des Abluftschlauchs. Verbinden Sie den Abluftschlauchadapter mit dem Luftauslass des Produktes.

Abb. 2 Verwenden Sie den Wandauslassanschluss als Schablone, um das Bohrmuster auf die Wand zu übertragen. Bohren Sie Löscher mit einem geeigneten Elektrowerkzeug. Befreien Sie die Löscher von Bohrstaub und befestigen Sie den Wandauslassanschluss mit den beiliegenden Schrauben und Dübeln. Verbinden Sie den Wandapter mit dem Wandauslassanschluss.

Hinweise:

• Der Abluftschlauch kann auseinandergezogen oder zusammengeschoben werden; halten Sie die Schlauchlänge für eine optimale Leistung jedoch so kurz wie möglich.
• Verlangern Sie den Abluftschlauch nicht.
• Vermeiden Sie ein Überbiegen.
• Beachten Sie die Hinweise zur Außerbetriebnahme im entsprichenden Abschnitt, falls Sie das Produkt über einen längeren Zeitraum nicht verwenden.

Entwasserungsschlauch

Der Entwasserungsschlauch wird bestehtigt, um Wasser aus dem oberen Ablauf abzuleiten.

Abb.3 Schieben Sie den Entwasserungsschlauch so welt wie möglich auf den oberen Ablauf. Führn Sie das andere Ende des Entwasserungsschlauch in einen geeigneten Behälter oder einen nahegelegenen Ablauf.

Deutsch

Hinweise:

Abhängig von dem eingestellen Betriebsmodus wird das Wasser direkt nach außen abgeleitet oder in einem internen Tank gesammelt. Entwässern Sie das Produkt entsprechend.
- Befestigen Sie das offene Ende des Entwasserungsschlauchs an der Halterung, wenn dieser nicht gebraucht wird.
- Decken Sie die Abläufe am Gerät stets ab, wenn diese nicht gebraucht werden.
- Beachten Sie die Hinweise zur Außerbetriebnahme im entspruchenden Abschnitt, falls Sie das Produkt über einen längeren Zeitraum nicht verwenden.

Bedienung

Abb. 4 Ein-/Ausschalten

Das Produkt kann nur ein oder in Standby geschaltet werden. Ziehen Sie den Stecker, um das Produkt auszuschalten. Betätigten Sie die Ein-/Standby-Taste oder die Taste ON/OFF, um das Produkt ein oder in Standby zu schalten.

Hinweise:

• Nach einem Stromausfall oder wenn das Produkt in Standby und kurz darauf wieder eingeschaltet wird, startet der Kuhl-Kompressor erst nach 3 Minuten (Einschaltverzogerung). Dies soll Beschädigungen am Kaltemittelkreislauf verhindern.
• Falls das Produkt umgestoBen wird, schalten Sie es soit in Standby undziehen Sie den Stecker. Warten Siemindestens 2 Stunden, bevor Sie das Produkt wieder in Betriebnehmen, um Schaden am Kaltemittelkreislauf zuverhindern.
  Schalten Sie das Produkt vor dem Ausstecken stets in Standby.

Fernbedienung

Abb.5 Den Deckel des Batteriefaches offen. Legen Sie zwei Batterien des Typs R03/ AAA ein. Achten Sie damit auf die korrekte Polarität SchlieBen Sie das Batteriefach.

Die abwechselnde Verwendung des Bedienfeldes und der Fernbedienung kann zu einer Abweichung des Produktes und der dargestellten Information auf der Fernbedienung führen.

Hinweis:

• Betätigen Sie eine Taste Ihrer Wahl auf der Fernbedienung und das Produkt übernimmt die momentane Einstellung der Fernbedienung.
  Die Signale der Fernbedienung werden mit einer kurzen Verzogerung übertragen. Thiser Vorgang wird mit dem Erscheinen des Symbols auf der Anzeige der Fernbedienung angezeigt.
• Nicht zu beziehungsweise erfasste Betätigung einer Taste auf der Fernbedienung beleuchtet die Anzeige

Bedienfeld	Fernbe-dienung	Funktion
	ON/OFF	Ein-/Aus Taste
	TEMP	Temperatur erhöhen
	TEMP	Temperatur verringn
MODEMODE		Moduswahltaste
FANFAN		Wahltaste Lüfterge-schwindigkeit
SLEEP SLEEP		Schlafmodus Ein/Aus
SWING SWING		Ozillation Ein/Aus
-	LED	Anzeige und Kont-rolleuchten ein/aus
TIMER	TIMEROFF	Einstellen der Auszeit
	TIMERON	Einstellen der Einzeit
-	SHORTCUT	Auswahl des vorpro-grammierten Modi und der Temperatur
-	FOLLOWME	Präzise Temperatur-regelung

Kontrollleuchten

Bedienfeld	Fernbedie-nung	Funktion
●	TIMER ON	Automatische Aktivierung
●	TIMER OFF	Automatische Aktivierung
●	Dry	Entfeuchtungs-modus
★	Fan	Lüftermodus
auto	Auto	Automatikmodus
★	Cool	Kühlmodus
°C	°C	Temperaturanzeige
°F °F	Temperaturanzeige
★	FAN	Lüftergeschwin-digkeit hoch
★	FAN	Lüftergeschwin-digkeit mittel
★	FAN	Lüftergeschwin-digkeit niedrig
-	FAN Auto	Lüftergeschwin-digkeit Auto
●	●	Schlafmodus ein/aus
●	1/—	Produkt ein/aus
-	●	Signal wird übertragen

Hinweise:

• Jede Betatigung einer Taste auf dem Bedienfeld und jeder erfolgreiche Übertragung der Fernbedienung wird mit einem akustischen Signal bestätigt.
• Alle Funktionen des Produktes konnen mit dem Bedienfeld oder der Fernbedienung gesteuert werden, mit Ausnahme der Anzeigenbeleuchtungs-Taste LED und der SHORTCUT -Taste.

Modi

Modus Anwendung
Auto	Automatik-modus	das Produkt wählten den geeigneten Modus, um die eingestellte Temperatur zu erreichen die Lüftergeschwindig-keit wird automatisch eingestellt die Temperatur kann manuell eingestellt werden
Cool	Kühl-modus	kühlt die Raumtempera-tur herunter der Kuhlkompressor startet und stoppt, um die eingestellte Temperatur zu halten die Lüftergeschwindig-keit und die Temperatur können eingestellt werden
Dry	Ent-feuch-tungs-modus	entfeuchtet den Raum mit dem Lüfter die Lüftergeschwindig-keit und die Temperatur sind voreingestellt und konnen nicht eingestellt werden
Fan	Lüfter-modus	nur Lüfter die Lüftergeschwindig-keit kann eingestellt werden Temperatureinstellung nicht möglich
Timer On Timer Off	Zeitschalt-uhrmo-dus	das Produkt schaltet sich zu eingestellen Zeitpunkten ein und/oder aus

Deutsch

Modus Anwendung
	Schlaf-modus
	FOL-LOW ME

Das Produkt ist für folgende Umgebungstemperaturen geeignet:

Modus Temperatur
AUTO	17 °C (62 °F) - 35 °C (95 °F)
COOL	17 °C (62 °F) - 35 °C (95 °F)
DRY	13 °C (55 °F) - 35 °C (95 °F)

! Warnung

Jegliche andere Bedingungen oder Installationsorte können zur geminderten Leistung des Produktes, Verletzungen oder Sachschäden führen.

Abb.6 Temperatur einstellen

Drücken Sie die Tasten + erhöhen und verringern - einzel, um die Temperatur zwischen 17 °C bis 30 °C einzustellen.

Abb.7 Lüftergeschwindigkeit einstellen

• Betätigen Sie die Wahltaste für die Lüftergeschwindigkeit FAN, um zwischen den Geschwindigkeiten zu wahren.
  Die jeweilige Kontrollleuchte auf dem Bedienfeld und der Fernbedienung zeigen die momentane Einstellung an.

Hinweis:

Es gibt keine Kontrollleuchte für die automatische Geschwindigkeitseinstellung.

Abb.8 Lamellen einstellen

Die Lamellen können in jedem Modus so eingestellt werden, dass der Luftstrom in eine beliebige Richtung geleitet wird.

• Betätigen Sie die Oszillations-Taste SWING wiederholt, um die Lamellen zu bewegen.
• Drücken Sie die Ozillations-Taste, um die Ozillation auszuschalten.

Hinweis:

Bewegen, öffnen oder schlieben Sie die Lamellen nicht manuell.

Abb. Zeitschaltuhr einstellen

Die Zeitschaltuhr schaltet das Produkt ein oder in Standby, nach dem eine währbare Zeit verstrichen ist. Beim Einschalten verwendet das Produkt den / die letzten verwendeten Modus und Einstellung. Die eingestellte Dauer wird umgehend nach der Eingabe heruntergebnigt.

• Betätigten Sie die Zeitschaltuhr-Einstelltaste TIMER oder die spezifische TIME ON/ OFF -Taste der Fernbedienung, um jeweils einen Zeitpunkt für Auto-Ein oder Auto-Aus festzulegen. Die jeweilige Kontrolleuche leuchtet auf.
• Betätigten Sie die Taste +/- oder die spezifische TIME ON/OFF -Taste der Fernbedienung so oft wie nötig, um eine Zeit zwischen 0,5 bis zu 24 Stunden festzulegen.
  Die Einstellung wird nach 5 Sekunden ohne.
  Eingabe im Produkt gespeichert.

Hinweis:

Die Kontrollleuchten leuchten auf, wenn die Zeitschaltuhr aktiviert ist.

Beispiele:

• Um das Produkt nach 1 Stunde aus und nach weiteren 112 Stunden wieder einzuschalten, stellen Sie während des Betriebs die Auto-Aus-Zeit auf 1,0 h und die Auto-Ein-Zeit auf 2,5 h.
• Um das Produkt in 8 Stunden für einen Zeitraum von 8 Stunden einzuschalten, stellen Sie in Standby die Auto-Ein-Zeit auf 8,0 h und die Auto-Aus-Zeit auf 16,0 h.

Hinweise:

Die Einstellung erfolgt in 0,5 Stunden Schritten bis zu 10 Stunden und 1-Stunden-Schritten ab 10 bis zu 24 Stunden.
Die jeweilige Kontrollleuchte leuchtet, wenn eine Zeit eingestellt ist.
Die Einstellungen werden gelöscht, wenn das Produkt vor Ablauf der Zeit manuell ein- oder in Standby geschaltet wurde.
- Nach Ausführung des Auto-Ein-/Aus-Befehls wird die Einstellung gelöscht und das Produkt muss erneut eingestellt werden. Die Einstellungen werden gelöscht, wenn es zu einem Fehler kommt (siehe Schutz- und Fehlercodes).

Funktion vorprogrammieren

Durch Drücken der Taste SHORTCUT latent sich eine beliebige Funktion und Temperatur abspeichern und abrufen.

Wahlen Sie z. B. mit den Tasten MODE, TEMP /+ und verringern /-, FAN usw. die gewünschte Funktion.
- Halten Sie nun die Taste SHORTCUT gedrückt bis die Anzeigeomal blinkt, um die Einstellung zu übernehmen.
- Sie können die abgespeicherte Einstellung jederzeit und aus jedem Modus hers aus durch kurzes Drücken der Taste SHORTCUT aktivieren.

Abb. Entwässern

Wasser wird ausschließlich während des Automatik- AUTO, Kuhl- COOL und Entfeuchtungsmodus DRY angesammelt.

Während des Entfeuchtungsmodus DRY wird Wasser unverzüglich durch den oberen Ablauf abgeleitet und der Entwasserungsschlauch muss dauerhaft angeschlossen sein. Das Wasser muss durch den Schlauch in einen geeigneten Behälter oder einen nahegelegen den Ablauf geleitet werden.

Deutsch

Hinweis:

KAC3232/KAC 3352 ist mit einem Selfstverdampfungssystem ausgestattet. Das Kondenswasser verdampft selbstständig und wird durch den Luftauslass abgeblasen.

Warning

Überschwemmungsgefahr! Lassen Sie das Produkt während des Entwässerns in einen externen Behälter niemals unbeaufsichtigt. Leeren Sie den Behälter regelmäßig, um eine Überlaufen und Wasserschädenzu vermeiden.

Hinweis:

Während des Automatik- AUTO und Kuhlmodus COOL wird das Wasser in einem internen Tank angesammelt, welche entleert werden muss, wenn er voll ist. In dieser Fall ertont ein akustisches Signal und auf der Anzeige erscheint der Schutzcode P1. Der Kuhlprozess wird gestoppt, bis das Wasser entleert und das Produkt neu gestartet wurde, während der Lüfter weiterhin arbeitet.

• Trennen Sie das Produkt von der Stromversorgung.
• Platzieren Sie das Produkt mit dem unteren Ablauf über einem geeigneten Behälter oder Ablauf.
• Entfernen Sie die Abdeckung des unteren Ablaufs.
• Bringen Sie die Abdeckung wieder an, nach dem das Wasser vollständig abgelaufen ist.
• Stecken Sie den Netzstecker in eine geeignete Steckdose.
  Das Produkt ist bereit zum Einsatz.

Unter Umständen (z. B. hohe Luftfeuchtigkeit) kann das Selfstverdampfungssystem nicht ausreichen, um das Wasser zu verarbeiten. Dann wird das überschüssige Wasser in einem internen Tank angesammelt, welcher wie oben erklart entleert werden muss, wenn er voll ist.

Reinigung und Pflege

Abb. Schalten Sie das Produkt in Standby undziehen Sie den Netzstecker,um es von der Stromversorgung zu trennen.

Hinweis:

Reinigen Sie das Produkt alle zwei Wochen. Reinigen Sie die äußeren Oberflächen des Produktes mit einem feuchten Lappen und neutralem Reinigungsmittel. Trocknen Sie das Produkt mit einem fusselfreien Tuch. Verwenden Sie keine chemischen, alkalischen, schmirgeldnde oder andere aggressive Reinigungsmittel, da diese die Oberflächen beschädigen können.

Abb.12 Entfernen Sie die Luftfilter. Reinigen Sie die Luftfilter in warmem Wasser (unter 40^ ) und neutralem Reinigungsmittel.

Abb.13 Lassen Sie die Filter vor dem Einbau vollständig trocknen.

• Offnen Sie nicht das Gehäuse des Produktes und führen Sie keine Werkzeuge durch die Luftungsöffnungen.
• Im Innern diesen Produktes befinden sich keine Teile, die vom Benutzer repariert oder gewartet werden konnen. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und gegebenenfalls instand setzen zu halten.

Außerbetriebnahme

Abb. Entleeren Sie jegliches Wasser aus dem Produkt und trocknen Sie diese einen halben Tag lang im Lüftermodus Fan in einem trockenen, warmen Raum, um der Bildung von Schimmel vorzubeugen. Schalten Sie das Produkt in Standby. Ziehen Sie den Netzstecker und befestigen Sie das Netzkabel in der Netzkabelschlaufe. Entfernen Sie die Abluftschlauch-Baugruppe von dem Produkt. SchlieBen Sie die Abdeckung des Wandadapters. Decken Sie die Ablaufe ab. Entnehmen Sie die Batterien aus der Fernbedienung.

Transport

Abb.15 Warten Sie nach dem Bewegen mindestens zwei Stunden,bevor Sie das Produkt in Betriebnehmen,um Schaden am Kaltemittelkreislauf zu vermeiden.

Hinweis:

Das Produkt ist schwer. Bewegen Sie das Produkt deshalb nach Möglichkeit durch Schieben oder Ziehen auf den Rollen. Wenn ein Anheben unvermeidlich ist, verwenden Sie die Griffmulden und/TRagen Sie das Produkt zu zweit. Bewegen Sie das Produkt nicht während des Betriebs.

Deutsch

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollen die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an ihren Handler.

Warning

Führer Sie nur solche Arbeiten durch, die in dieser Bedienungsanleitung erklart sind! Alle weiteren Inspektions-, Wartungs- und Reparaturarbeiten müssen von einer autorisierten Kundendienstelle oder einer ähnlich qualifizierten Fachkraft durchgeführt werden!

Problem Mögliche	Ursache Behebung
Produkt startet nicht	nicht an die Stromversorgung angeschlossen	an die Stromversorgung anschließen
	Netzkabel oder Stecker defekt von einer	er Fachkraft überprüften lassen
	sonstiger elektrischer Defekt des Produktés	von einer Fachkraft überprüften lassen
	Fehler aufgetreten siehe Schutz- und	Fehlercodes
	Fernbedienung fehlerhaft siehe unter
Fernbedienung funktioniert nicht	Batterien erschöpft Batterien auswachseln
	Produkt außerhalb der Reichweite oder Signale von Hindernis unterbrochen	Fernbedienung annahern und Hindernisse entfernen
	sonstiger elektrischer Defekt der Fernbedienung	von einer Fachkraft überprüften lassen
Zeitschaltuhr Funktioniert nicht	unplausible, gegensätzliche oder falsche Zeit eingestellt	Zeitinstellung prüfen
unzureichende Kührung	nahegelegene Hitzequelle behindert den Kühlprozess	Produkt umziehen oder Hitzequelle beseitigen
	unzureichende Belüftung Umgebungsabstand sicherstellen
	offene(s) Fenster oder Tür(en) im Raum	Fenster / Tür(en) schlieben
	Abluftschlauch nicht ordnungsgemäß verbunden oder verstoptf	ordnungsgemäß verbinden oder Verstopfung beseitigen
	Luftfilter verstoptf Luftfilter reinigen
	Temperatur zu hoch eingestellt Temperatursteuerung einstellen
ungewöhnliche Gerausche	Produkt ist nicht nivelliert Produkt nivellieren
	Produkt berührt Gegenstand Gegenständ entfernen

Hinweis:

Während des Betriebs ist ein Murmeln von Wasser zu horen. Dieses Gerausch ist normal für Kätemittel, das im Kätemittelkreislauf zirkuliert.

Schutz- und Fehlercodes

Code	Ursache Lösungs	ansatz
P1	intern Wassertank voll	durch unteren Ablauf entwickeln
E1	Fehler des Raumtempe-ratur-Sensors	Produkt in Standby schalten, Netzsteckerziehen und wieder einstecken
E2	Fehler des Verdampfer-Temperatur-Sensors	Produkt in Standby schalten, Netzsteckerziehen und wieder einstecken
E4	Fehler der Bedienfeld-Kommunika-tion	Produkt in Standby schalten, Netzsteckerziehen und wieder einstecken

Hinweis:

Wenden Sie sich bei wiederholtem Auftreten eines Fehlers an den Kundendienst.

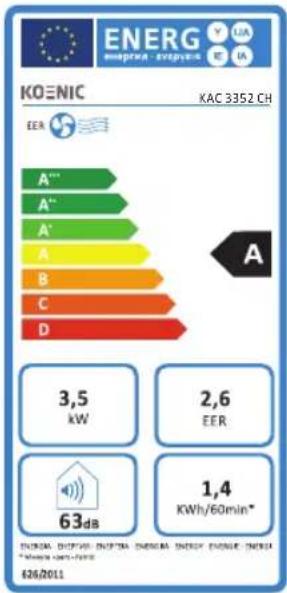

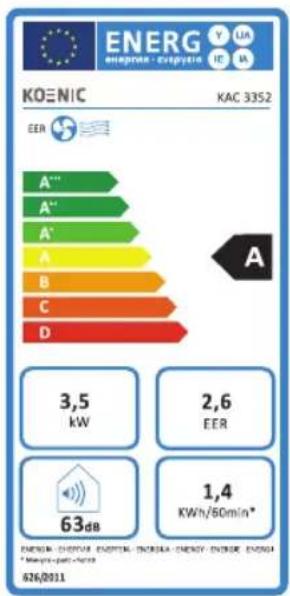

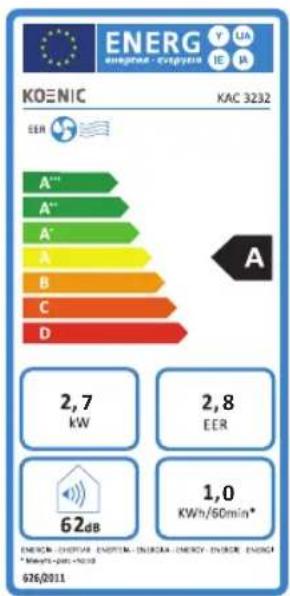

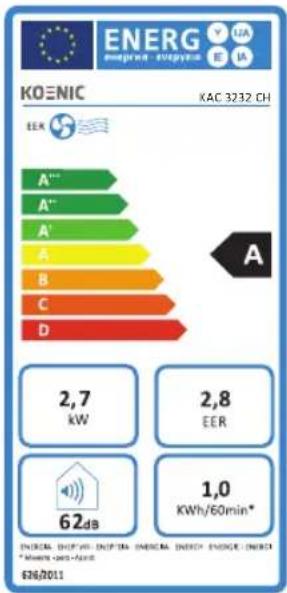

Informationsanforderungen

Produktdatenblatt

Lokale Klimaanlagen

Deutsch

EU Produktdatenblatt|1/1

KAC 3232/KAC 3232 CHI

Die Angaben in thisem Produktdatenblatt erfolgen nach Anhang I Abs. 3 (d) der Verordnung (EU) Nr. 206/2012 zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren.

Modellbezeichnung KAC 3232/KAC 3232 CH
	Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	rated im Kühlbetrieb	2,7 kW
Nenn-Leistung im Heizbetrieb P	rated im Heizbetrieb	n/a kW
Nenn-Leistungsaufnahme im Kühlbetrieb P	EER	0,97 kW
Nenn-Leistungsaufnahme im Heizbetrieb P	COP	n/a kW
Nenn-Leistungszahl im Kühlbetrieb EER	d	2,8 ---
Nenn-Leistungszahl im Heizbetrieb COP	d	n/a ---
Leistungsaufnahme im Betriebszustand „Temperaturregler aus“	Pto	1,0 W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,5 W
Stromverbrauch von Zweikanal-Raumklimageräten (Kühlbetrieb)	QDD im Kühlbetrieb	n/a	kWh/a
Stromverbrauch von Zweikanal-Raumklimageräten (Heizbetrieb)	QDD im Heizbetrieb	n/a	kWh/a
Stromverbrauch von Einkanal-Raumklimageräten (Kühlbetrieb)	QSD im Kühlbetrieb	1,0	kWh/h
Stromverbrauch von Einkanal-Raumklimageräten (Heizbetrieb)	QSD im Heizbetrieb	n/a	kWh/h
Schallleistungspegel	LAW	62	dB(A)
Treibhauspotenzial	GWP	3 kg CO2	2 Åq.
Kontaktadresse für weitere Informationen	Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany

EU Produktdatenblatt|1/1

KAC 3352/KAC 3352 CHI

Die Angaben in this demokutdatenblatt erfolgen nach Anhang I Abs. 3 (d) der Verordnung (EU) Nr. 206/2012 zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren.

Modellbezeichnung KAC 3352/KAC 3352 CH

	Symbol Wert Einheit
Nenn-Leistung im Kühlbetrieb P	rated im Kühlbetrieb	3,5 kW
Nenn-Leistung im Heizbetrieb P	rated im Heizbetrieb	n/a kW
Nenn-Leistungsaufnahme im Kühlbetrieb P	EER	1,35 kW
Nenn-Leistungsaufnahme im Heizbetrieb P	COP	n/a kW
Nenn-Leistungszahl im Kühlbetrieb EER	d	2,6 ---
Nenn-Leistungszahl im Heizbetrieb COP	d	n/a ---
Leistungsaufnahme im Betriebszustand „Temperaturregler aus“	PTo	1,0 W
Leistungsaufnahme im Bereitschaftszustand	PSB	0,5 W
Stromverbrauch von Zweikanal-Raumklimageräten (Kühlbetrieb)	QDD im Kühlbetrieb	n/a	kWh/a
Stromverbrauch von Zweikanal-Raumklimageräten (Heizbetrieb)	QDD im Heizbetrieb	n/a	kWh/a
Stromverbrauch von Einkanal-Raumklimageräten (Kühlbetrieb)	QSD im Kühlbetrieb	1,4	kWh/h
Stromverbrauch von Einkanal-Raumklimageräten (Heizbetrieb)	QSD im Heizbetrieb	n/a	kWh/h
Schallleistungspegel	LAW	63	dB(A)
Treibhauspotenzial	GWP	3 kg CO2	Äq.
Kontaktadresse für weitere Informationen	Imtron GmbH Wankelstraße 5 85046 Ingolstadt, Germany

Deutsch

Die Bemessungs-Kühleistung ist unter den nachfolgenden Bedingungen geprüft:

Kühlbetrieb

Innenraum

35 °C (DB)

24 °C (WB)

Hinweis:

• Dieses Produkt enthalt nicht fluoriertes Treibhausgas (Luftdicht versiegelt), welches der Umwelt schadet und zum Treibhauseffekt beiträgt, wenn es in die Atmosphäre gelangt.
  Kältemittel-Typ: R290
  Treibhauspotential (GWP): 3
• Der Austritt von Kältemittelträgt zum Klimawandel bei. Kältemittel mit geringerem Treibhauspotenzial tragen im Fall eines Austretens weniger zur Erderwärung bei als solche mit higherem Treibhauspotenzial.
• Dieses Produkt enthalt Kältemittel mit einem Treibhauspotenzial von 3. Somit hatte ein Austreten von 1 kg这点es Kältemittels 3 Mal großere Auswirkungen auf die Erderwärung als 1 kg CO_2 , bezogen auf hundert Jahre. Keine Arbeiten am Kältekreislauf vornehmen oder das Gerät zerlegen - stets Fachpersonal hinzuziehen.
• Energieverbrauch 1,0 kWh (KAC 3232/ KAC 3232 CH)/ 1,4 kWh (KAC 3352/ KAC 3352 CH) pro 60 Minuten basiert auf Standard-Testergebnisse. Der tatsächliche Energieverbrauch hangt davon ab, wie das Gerät verwendet und wo es aufgestellt wird.

Schaltplan

Siehe Anhang.

Safety instructions

Beschermingsklasse : I

Es gibt keine Kontrolleuchte für die automatische Geschwindigkeitseinstellung.

Beweeg, open of sluit de luchtflap nicht handmatig.

Nederlands

Fig. 9 De timer instellen
