Kenmerk	Details
Producttype	Home cinema-systeem
Uitgangsvermogen	400 W
Luidsprekerconfiguratie	5.1 kanalen
Connectiviteit	Bluetooth, Wi-Fi, HDMI, USB
Ondersteunde audioformaten	DTS, Dolby Digital, LPCM
Afmetingen van de soundbar	900 x 85 x 90 mm
Gewicht van de soundbar	2,4 kg
Afmetingen van de subwoofer	250 x 400 x 250 mm
Gewicht van de subwoofer	7,5 kg
Gebruik	Ideaal voor films, muziek en videogames
Onderhoud	Regelmatig schoonmaken met een zachte doek, firmware-update indien nodig
Veiligheid	Vermijd blootstelling aan water, bedek de ventilatieopeningen niet
Algemene informatie	Compatibel met moderne televisies, eenvoudige installatie

Veelgestelde vragen - HTCT550W SONY

Hoe verbind ik de SONY HTCT550W met mijn televisie?

Gebruik een HDMI-kabel om de HDMI OUT-poort van het home cinema-systeem te verbinden met de HDMI IN-poort van uw televisie. Zorg ervoor dat u de juiste HDMI-ingang op uw televisie selecteert.

Waarom gaat mijn SONY HTCT550W niet aan?

Controleer of het systeem correct is aangesloten op een stopcontact en of de voedingskabel in goede staat is. Probeer ook het systeem te resetten door de voedingskabel enkele minuten los te koppelen.

Hoe stel ik de surround sound in op de SONY HTCT550W?

Ga naar het audiomenu van uw systeem. Selecteer de optie 'Sound Field' en kies de modus 'Surround' om de surround sound te activeren.

Mijn SONY HTCT550W maakt geen verbinding met mijn Wi-Fi-netwerk.

Zorg ervoor dat het systeem binnen het bereik van uw Wi-Fi-router is en dat het wachtwoord correct is ingevoerd. Start de router indien nodig opnieuw op en probeer het systeem opnieuw te verbinden.

Hoe update ik de firmware van de SONY HTCT550W?

Bezoek de officiële Sony-website en zoek naar firmware-updates voor het model HTCT550W. Volg de instructies om de update via USB of Wi-Fi te downloaden en te installeren.

Het geluid van mijn SONY HTCT550W is vervormd of kraakt. Wat moet ik doen?

Controleer of alle kabels correct zijn aangesloten en in goede staat verkeren. Pas het volume aan en controleer de audio-instellingen. Als het probleem aanhoudt, probeer dan het systeem te resetten.

Hoe gebruik ik de Bluetooth-functie op de SONY HTCT550W?

Schakel Bluetooth in op uw mobiele apparaat en zet de SONY HTCT550W in de Bluetooth-modus. Selecteer het systeem in de lijst met beschikbare apparaten om verbinding te maken.

Waarom speelt mijn SONY HTCT550W bepaalde audiobestanden niet af?

Zorg ervoor dat de audiobestanden in een formaat zijn dat compatibel is met het systeem (bijvoorbeeld MP3, AAC). Controleer ook of het opslagmedium in goede staat is en correct is geformatteerd.

Hoe stel ik de audio-synchronisatie in op de SONY HTCT550W?

Ga naar het audiomenu en zoek de optie 'Audio-synchronisatie' om de vertraging tussen beeld en geluid naar uw voorkeur aan te passen.

GEBRUIKSAANWIJZING HTCT550W SONY

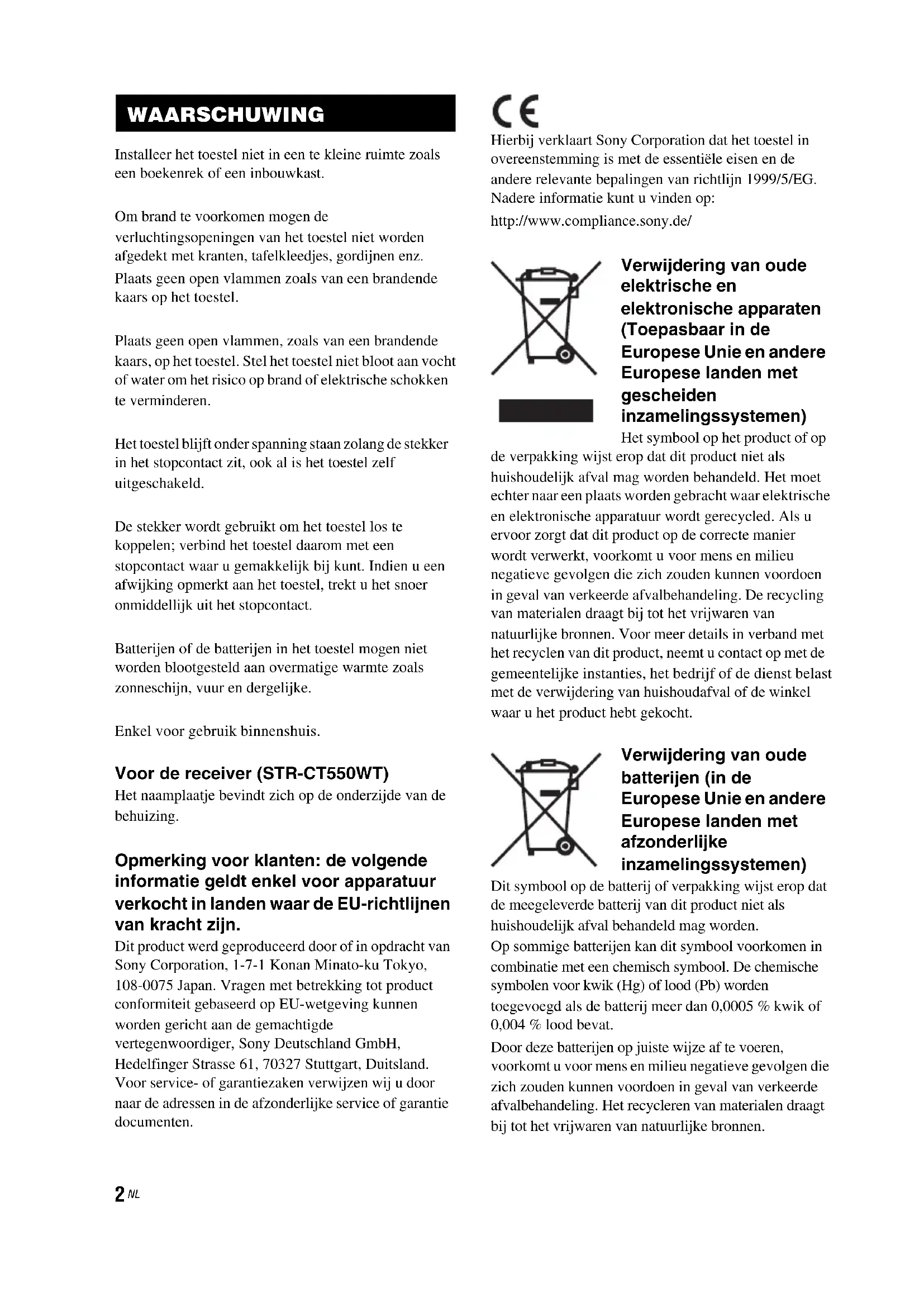

Installer het toestel Niet in een tekleine ruimte zoals een boekenrek of een inbouwkast.

Om brand te voorkomen mogen de verluchtingsopeningen van het toestel nicht worden afgedekt met kranten, tafelkleedjes, gordijnen enz.

Plaats geen open vlammen zoals van een brandende kaars op het toestel.

Plaats geen open vlammen, zoals van een brandende kaars, op het toestel. Stel het toestel Niet bloot aan vocht of water om het risico op brande of elektrische schokken te verminderen.

Het toestel blijft onder spanning staan zolang de stekker in het stopcontact zit, ook al is het toestel zichuitgeschakeld.

De stekker worden gebruikt om het toestel los te koppelen; verbind het toestel waarom met een stopcontact waar u gemakkelijk bij kut. Indien u een afwijking opmerkt aan het toestel, trekt u het snoer onmiddelijk uit het stopcontact.

Batterijen of de batterijen in het toestel mogen nicht worden blootgesteld aan overmatige warmte zoals zonnesschijn, vuur en dergelijkke.

Enkel voor gebruik binnenshuis.

Voor de receiver (STR-CT550WT)

Het naamplaatje bevindt zich op de onderzijde van de behuizing.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht�.

Dit product werd geproduedoor door of in opdracht van Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Vragen met betrekking tot product conformiteit gebaseerd op EU-wetgeving{kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Duitsland. Voor service-of garantiezaken verwijzen wij u door maar de adressen in de afzonderlijke service of garantie documenten.

Hierbij verklaart Sony Corporation dat het toestel in overeenstemming is met de essentiele eisen en de andere relevante bepalingen vanrichtlijn 1999/5/EG. Nadere informatatie kunt u vinden op: http://www.compliance.sony.de/

Verwijdering van oude elektrische en elektronische apparaten (Toepasbaar in de Europese Unie en andere Europese landen met geschienen inzamelingssystemen)

Het symbol op het product of op

de verpakking wijst erop dat dit product nicht als huishoudelijk afval mag worden behandeld. Het要去chter maar een plaatss worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden+kennen voordoen in geval van verkeerde afvalbehandeling. De recycling van materialen draagt bij tot het vrijwaren van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, neemt u contact op met de gemeentelijkke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebts gekocht.

Verwijdering van oude batterijen (in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen)

Dit symbol op de batterij of verpakking wijst erop dat de meegeleverde batterij van dit product Niet als huishoudelijk afval behandeld mag worden.

Op sommige batterijen kan dit symbool voorkomen in combinatie met een chemisch symbool. De chemische symbolen voor kwik (Hg) of lood (Pb) worden toegevoegd als de batterijmeer dan 0,0005% kwik of 0,004% lood bevat.

Door deze batterijen op juiste wijze af te voeren, voorkomt u voor mens en milieu negatieve gevolgen die zich zouden+kunnen voordoen in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het vrijwaren van natuurlijke bronnen.

In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met batterij vereisen, dient deze batterij enkel door gekwalificeerd servicepersoneel verrangen te worden. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient het product aan het eind van zijn levenscyclus overhandigd te worden aan het desbeteffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal.

Voor alle andere batterijen verwijzen we uaar het gedeelte over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij bij het desbetreffende inzamelingspunt voor de recyclage van batterijen.

Voor meer details in verband met het recyclen van dit product of batterij, neemt u contact op met de gemeentelijk instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

Voorzorgsmaatregelen

Veiligheid

• In het geval dat er een voorwerp of vloeistof in het systeme terechtkomt, moet u de stekkeruit het stopcontact trekken en het systeme pas weein gebruik nemen als het door een deskundige is nagekeken.
• Ga Niet op de receiver of de subwoofer staan; u kurz vallen en uzelf verwonden of schade aan het system veroorzaken.

Spanningsbronnen

• Controller voor het gebruik van het systeme of de werkspanningdezelfde is als deplaatslijke stroomvoorziening. De werkspanning staat vermeld op het naamplaatje aan dechterkant van de receiver.
• Trek, als u het systeme gedurende langerearendiet nicht gebruikt, de stekker uit het stopcontact. Neem hiervoor de stekker zich vast, trek nooit aan het netsnoer.
• Het netsnoer mag alleen door een erkend servicecentrum worden verrangen.

Warmteontwikkeling

Het systeem worden warmijdens het gebruik, maar dat is geen storing. Als u het toestel doorlopend op een hoog volume gebruikt, zal de temperatuur van het systeem aan dechyter- en onderkant aanzienlijk stijgen. Raak het systeem Niet aan zodate u zich nicht brandt.

Plaatsing

• Plaats het systeem op een plaat met voldoende ventilatie zodate het Niet te heet worden en langer meegaat.
• Plaats het systeem Niet in de buurt van warmtebronnen of op eenplaats waar het is blootgesteld aan directe zonnestraling, overmatig stof of mechanische schokken.
• Plaats Nietiets,after de receiver wat de ventilatieopeningen kan blokkeren,want dit kan storingenveroorzaken.
• Plaats het toestel Niet in de buurt van apparaten zoals een TV-toestel, videorecorder of cassettespeler. (Als het system wordt gebruikt in combinatie met een TV-toestel, videorecorder of cassettespeler en te zich bij een van deze apparaten is geplaatst, kan er möglichk ruis optreden en kan de beeldkwaliteit verslechteren. Dit is vooral het geval wanneer u gebruik maakt van een binnenantenne. Het is waarom ook aan te raden een buitenantenne te gebruiken.)
• Ga voorzichtig te werk wonneer u het systeem op een speciaal behandeld oppervlak (met was of olie behandeld, gegelijkst enz.)plaatst, anders+kennen vlekken of verkleuringen van het oppervlak optreden.
• Zorg ervoor dat u zich nicht bezeert aan de hoeken van de receiver of de subwoofer.

Werking

Schakel, voordat u andere apparatuur aansluit, eerst het systemeui en trek de stekker uit het stopcontact.

Als u kleurafwijking opmerkt op een TV-schem in de buurt van het toestel

Dit system is magnetisch afgeschermd zodate u het in de buurt van een TV-toestel kurz installereren. Er kennen zich bij sommige TV-toestellen darüber nog steeds kleurafwijkingen voordoen.

Als u kleurafwijking waarneemt...

Schakel het TV-toestel UIT en schakel het na 15 tot 30 minutes weer in.

Als u nog steeds kleurafwijking waarneemt...

Plaats het systemeverderweg van het TV-toestel.

Reiniging

Reinig het systeem met een zachte droge doek. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of wasbenzine.

Met alle vragen over eventuele problemen met het systeme kunt u steedsterecht bij uw dichtstbijzijnde Sony-verdeler.

Auteursrechten

Dit system omvat Dolby Digital en de DTS* Digital Surround System.

• Vervaardigd onder licentie van Dolby Laboratories. Dolby en het symbol met de dubbele D zijn handelsmerken van Dolby Laboratories.

** Vervaardigd onder licentie onder octrooinummers in de VS: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.226.616; 6.487.535; 7.212.872; 7.333.929; 7.392.195; 7.272.567 & andere octrooien en octrooiaanvragen in de VS en elders ter wereld. DTS, DTS-HD en het Symbool zich geregistreerde handelsmerken & DTS-HD Master Audio en de DTS-logo's zich handelsmerken van DTS, Inc. Product omvat software. © DTS, Inc. Alle rechten voorbehonden.

Dit system is uitgerust met High-Definition Multimedia Interface (HDMITM)-technologie.

HDMI, het HDMI-onto en High-Definition Multimedia Interface zichen handelsmerken of gedeponceerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.

"BRAVIA"-logo is een handelsmerk van Sony Corporation.

"x.v.Color (x.v.Color)" en het logo "x.v.Color (x.v.Color)"�<|im_start|>assistant zijn handelsmerken van Sony Corporation.

"PlayStation®" is een geregisteerd handelsmerk van Sony Computer Entertainment Inc.

Inhoudsopgave

Voorzorgsmaatregelen. 3

Aandeslag

Uitpakken. 6

Onderdelen en bedieningselementen ....8

Het systeme plaatsen. 12

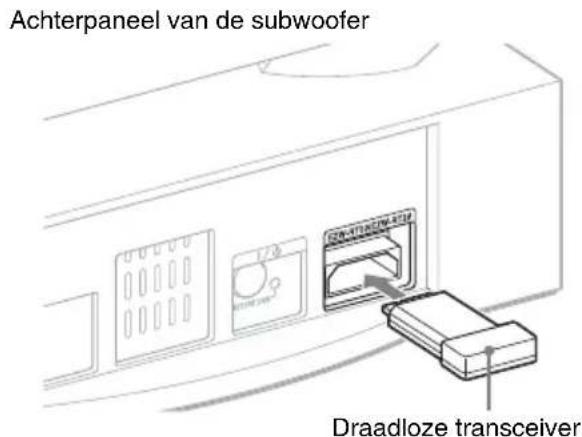

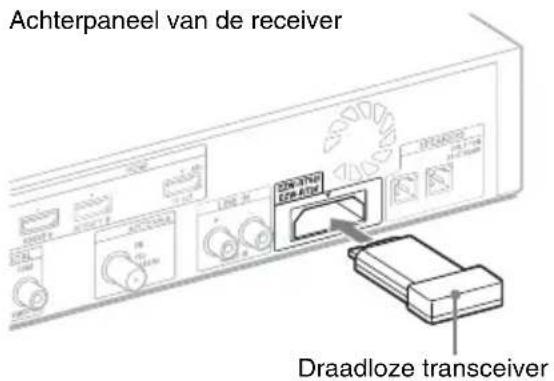

De bijgeleverde draadloze transceivers installeren. 14

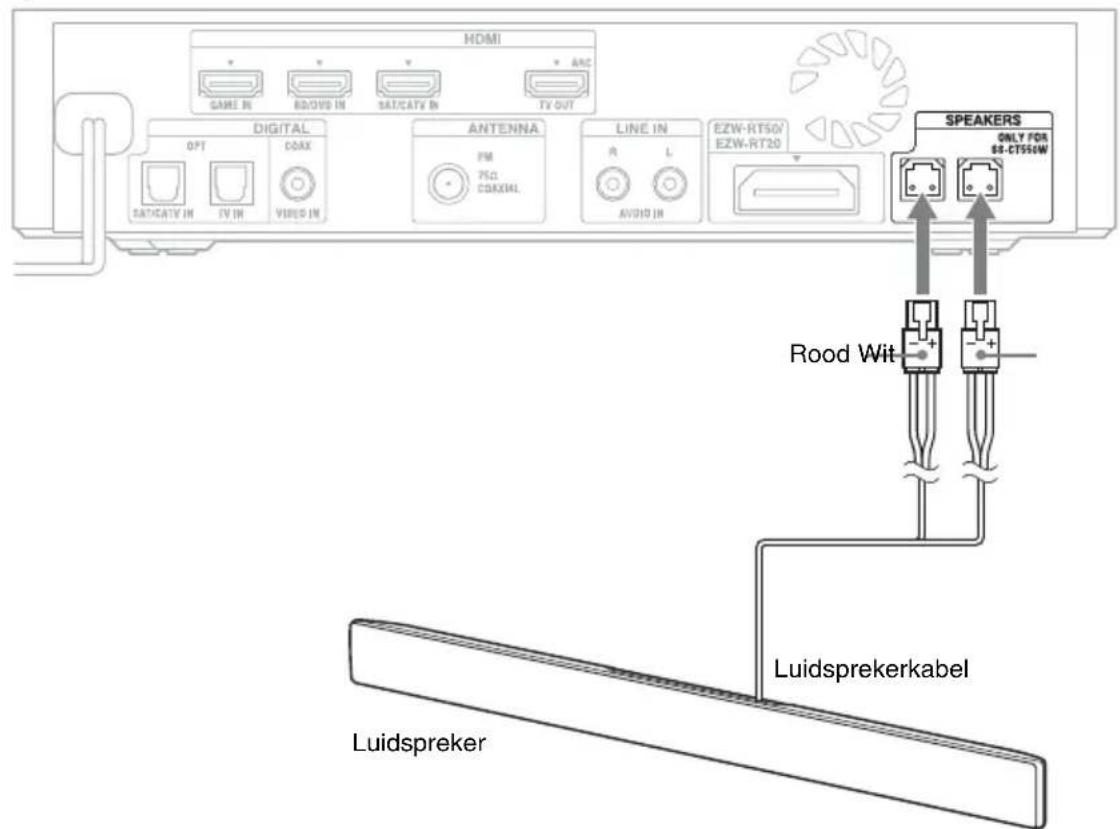

De luidspreker aansluiten. 14

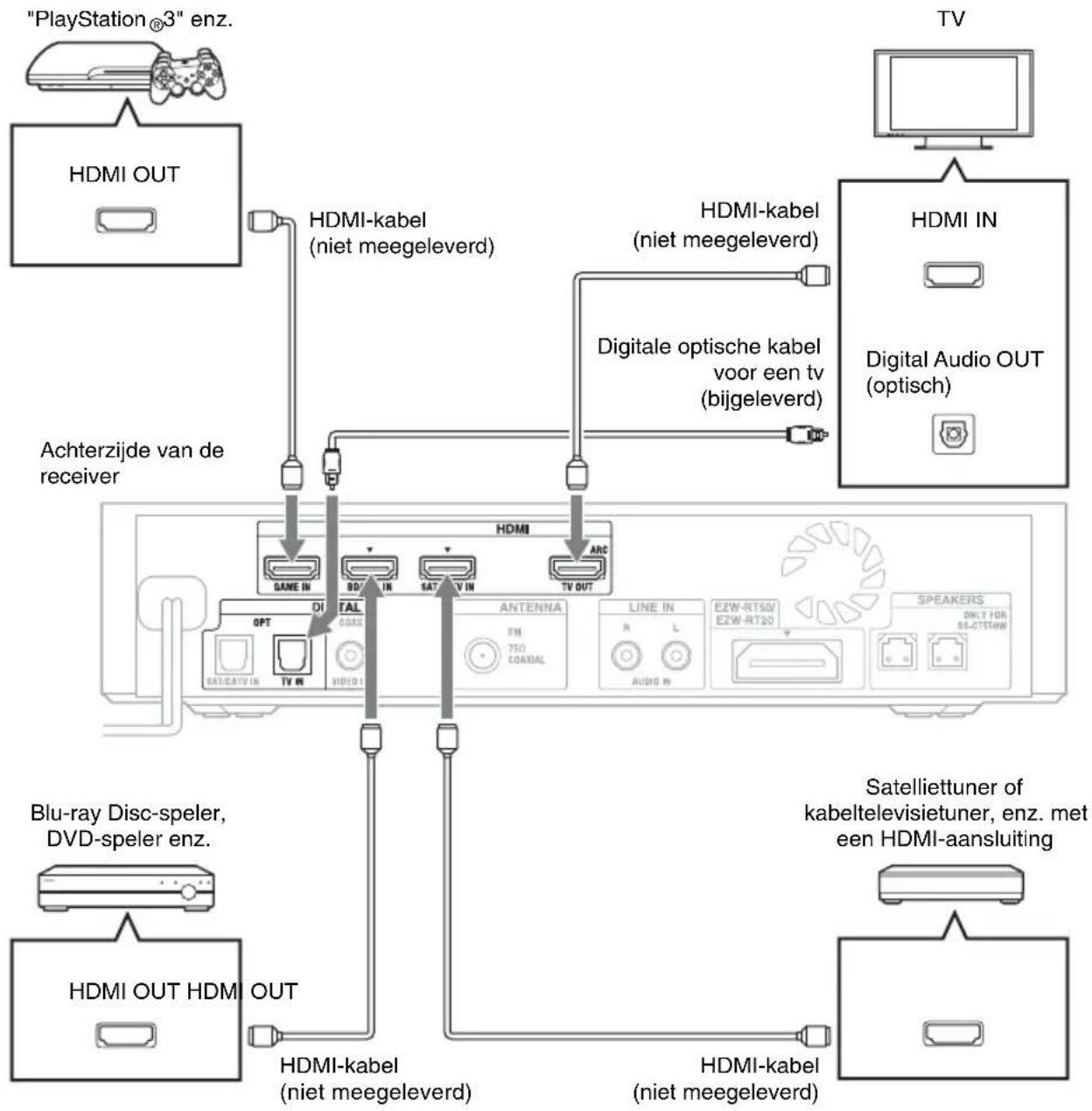

Het TV-toestel en een speler, enz.
aansluiten. 15

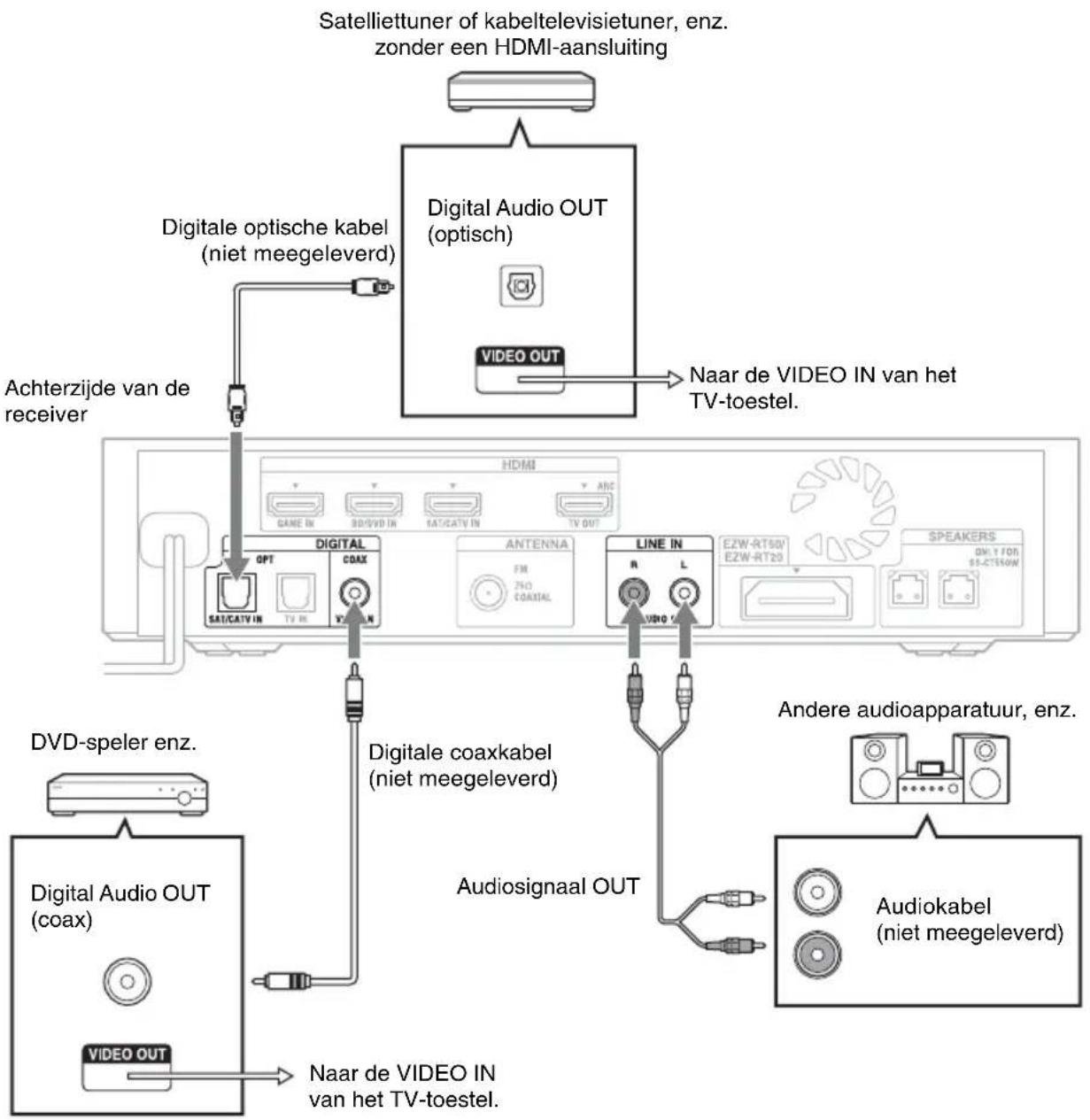

Andere apparatuur aansluten 17

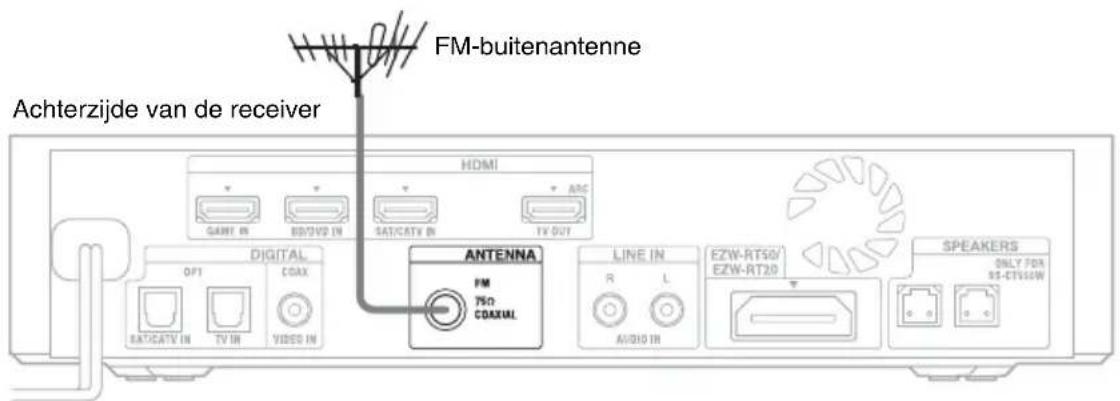

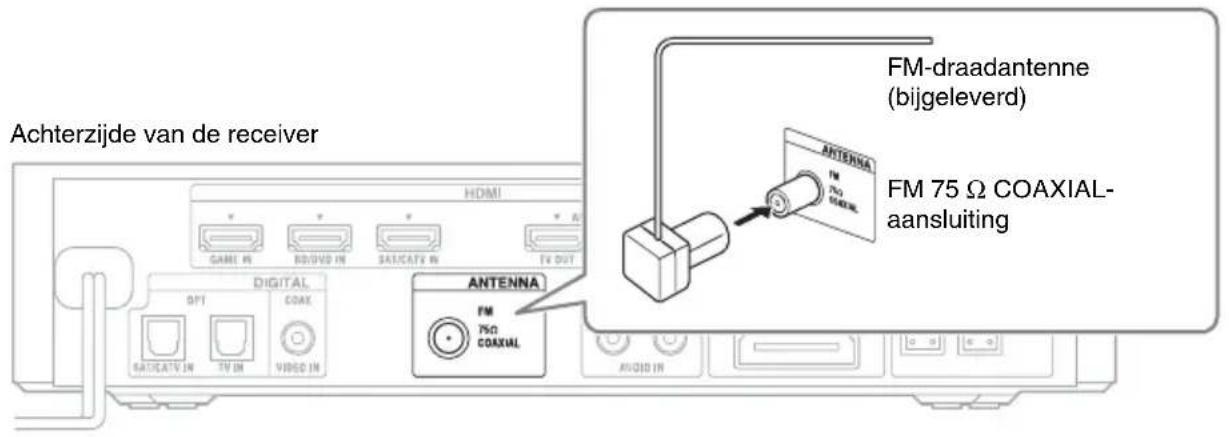

De FM-draadantenne aansluiten 18

Het netsnoer aansluiten. 19

Het Draadloze System opzetten 19

"BRAVIA" Sync voorbereiden. 19

De geluidsuitvoer van de aangesloten apparatuur instellen. 21

Weergaveopties

"BRAVIA" Sync functies gebruiken ....22

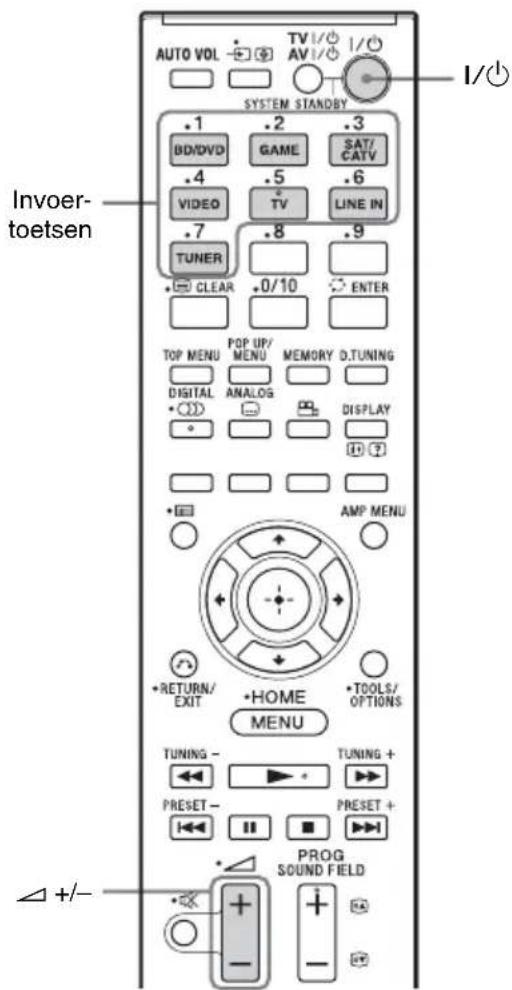

Het systeem bedieren met de bijgeleverde afstandsbediening.....25

Tunerfunctions

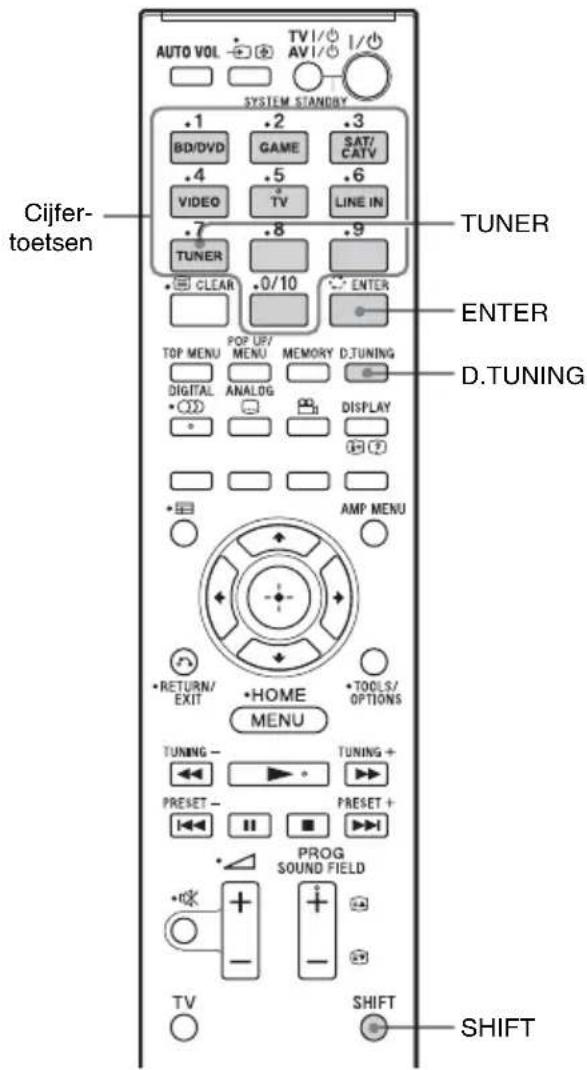

Naar de radio luisteren. 26

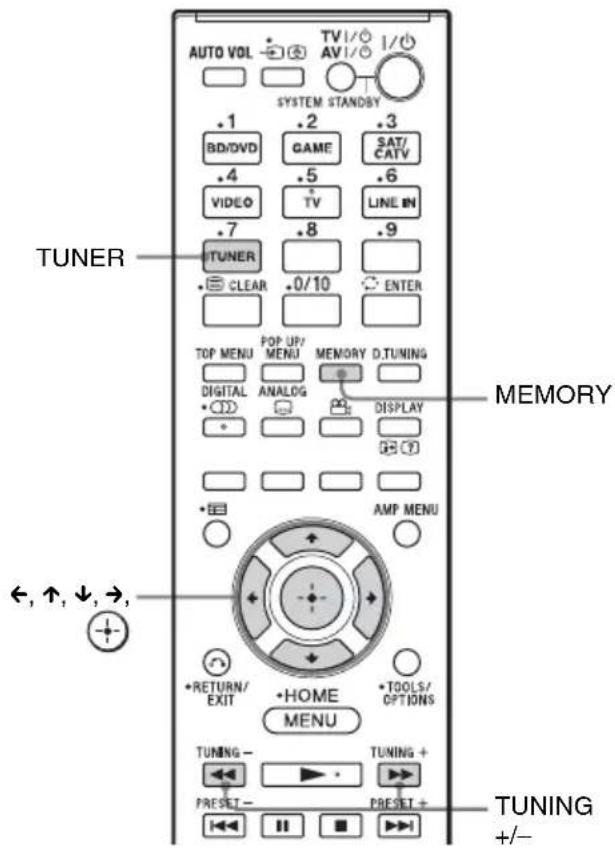

Radiozendersprogrammeren 27

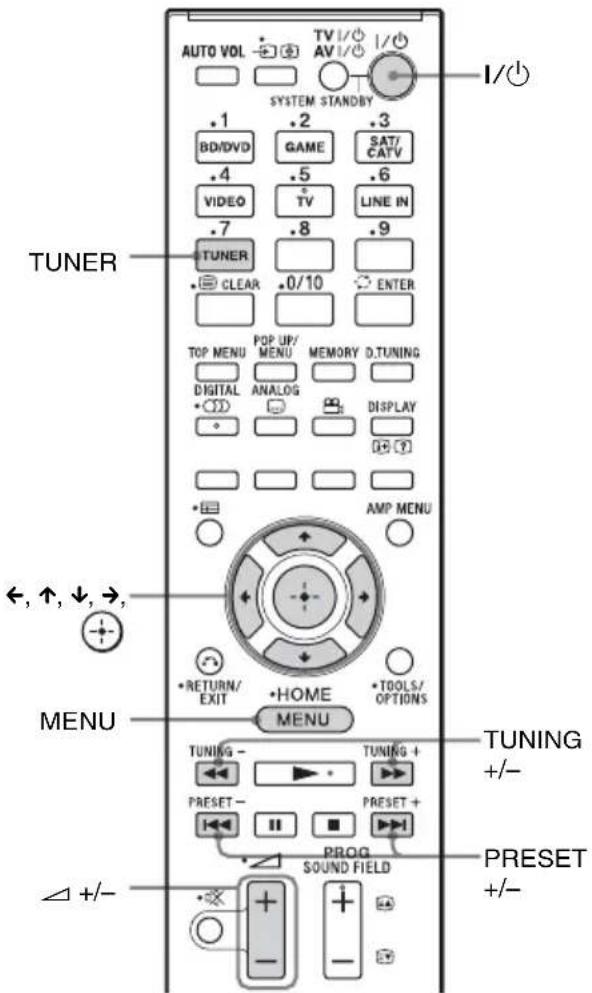

Naar vooraf ingestelde radiozenders luisteren 27

Vooraf ingestelde zenders een naam\ geven. 28

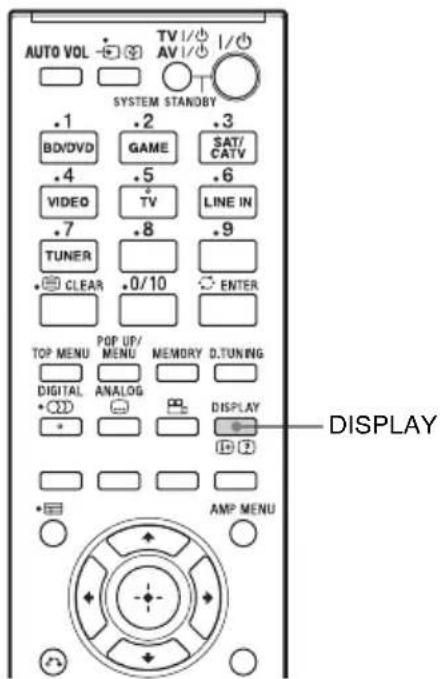

De zendaarn of frequentie bekijken in het display op het voorpaneel 29

De Radio Data System (RDS)
gebruiken 30

Surroundfunctie

Genieten van het surroundeffect 31

Geavanceerde instellingen

Aangesloten Sony-apparatuur bedienen met de -afstandsbediening 32

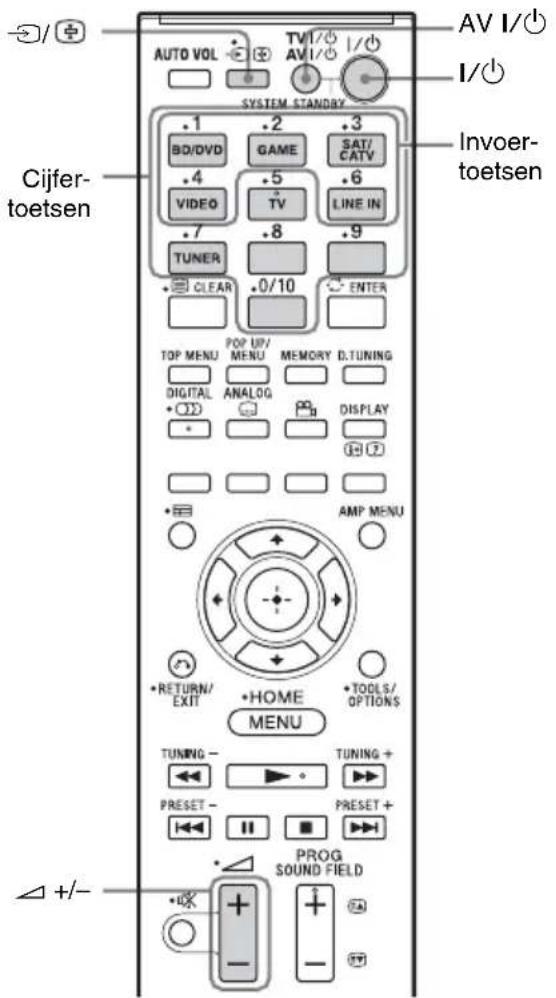

De toewijzingen van de invoertoetsen van de afstandsbediening wijzigen 35

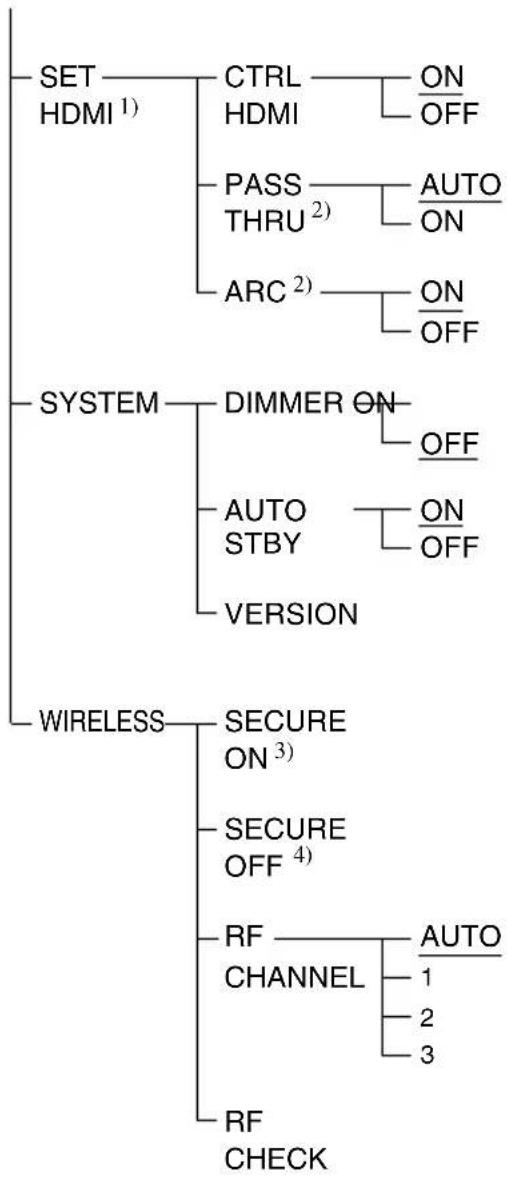

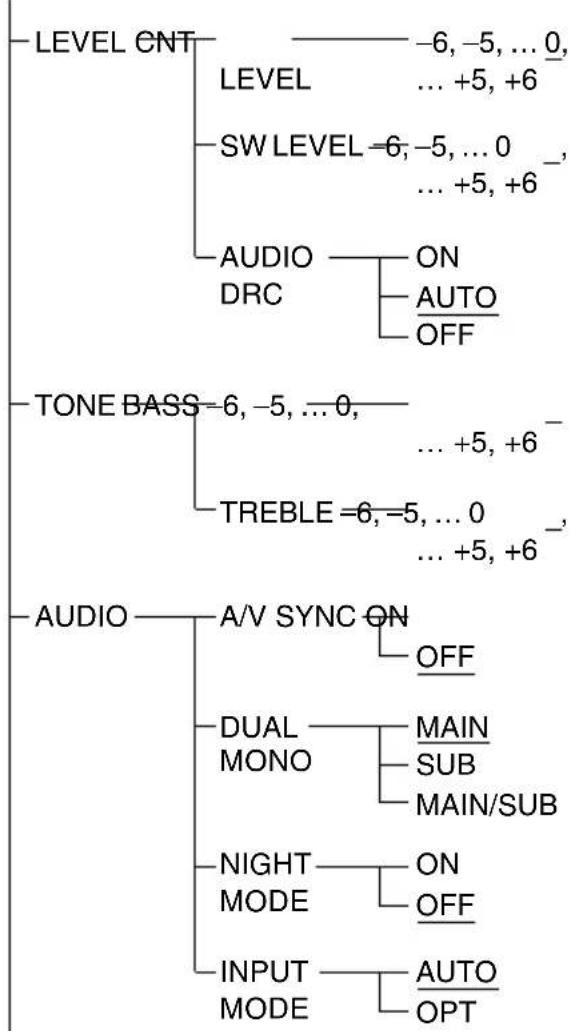

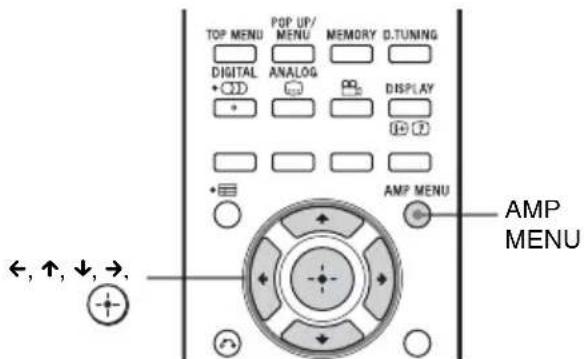

Instellingen en wijzigingen met behulp van het versterkermenu. 37

Aanvullende informatatie

Verhelpen van storingen. 42

• Gebruiksanaanjwijing (1)

• Garantie (1)

Subwoofer (SA-WCT550W) (1)

• Digitale optische kabel voor een tv (2,5m) (1)

Luidspreker (SS-CT550W) (1)

• Afstandsbediening (RM-AAU114) (1)

Voeten van luidspreker (4)

Draadloze transceivers (EZW-RT50) (2)

• Batterijen formaat AA (R6) (2)

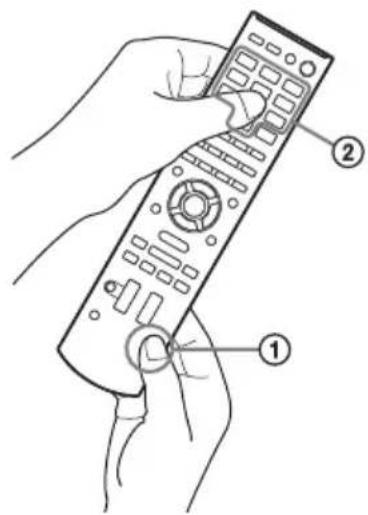

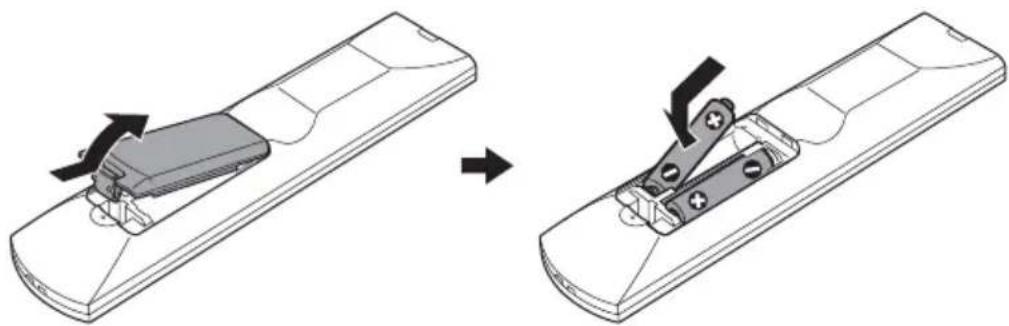

Batterijen in de afstandsbedieningplaatsen

Plaats twee batterijen van het formaat AA (R6) (bijgeleverd) door de zichden en op de batterijen volgens de aanduiding in de tekening in het batterijenvak van de afstandsbediening teplaatsen. Richt de afstandsbediening op de afstandsbedieningssensor R op het voorpaneel van de receiver.

Opmerkingen

• Laat de afstandsbediening Niet acheer op een zeer warme of vochtige plaats.
• Gebruik geen neue batterij samen met een oude.
• Let erop dat er niets in de behuizing van de afstandsbedieningterechtkomt, bijvoorbeeld bij het verrangen van de batterijen.
• Stel de afstandsbedieningsssensor Niet bloot aan direct zonlicht of een andere felle lichtbron. Hierdoor kan de werkking worden verstoord.
• Neem, als u de afstandsbediening langere vrij nicht gebruikt, de batterijen uit de afstandsbediening zodat er geen beschadiging kan ontstaan door lekkage en corrosievorming.

Onderdelen en bedieningselementen

Meer informatatie vindt u op de pagina's die tussen haakjes worden vermeld.

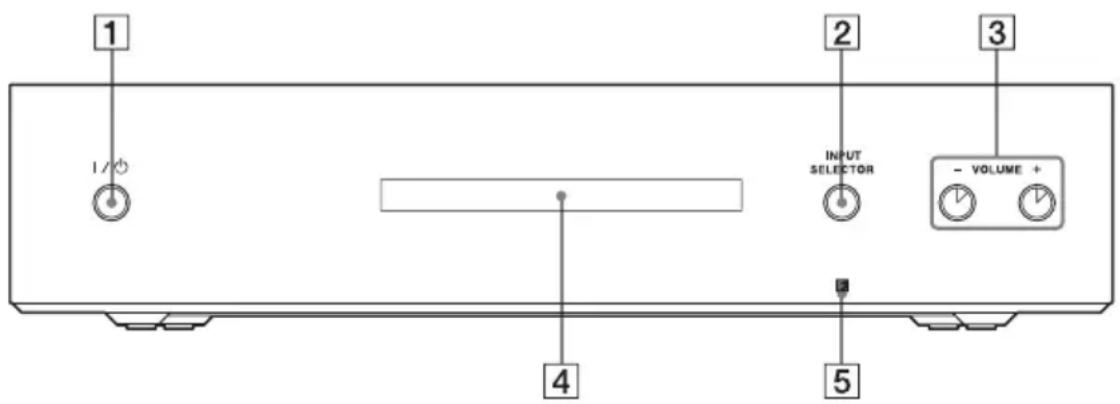

Receiver

1I/ (aan/stand-by)

2INPUT SELECTOR

Selecteer de bron van het inkomende signaal dat u wilt afspelen door hierop te drukken.

Iedere keer dat u op deleze toets drukt, verandert de bron van het inkomende signaal als volgt:

$$ \mathrm {T V} \rightarrow \mathrm {B D} / \mathrm {D V D} \rightarrow \mathrm {G A M E} \rightarrow $$

$$ \mathrm {S A T / C A T V} \rightarrow \mathrm {V I D E O} \rightarrow \mathrm {L I N E I N} \rightarrow $$

$$ \mathrm {T U N E R F M} \rightarrow \mathrm {T V} \dots \dots $$

3VOLUME+/-
4Display op het voorpaneel(pagina 10)
5 (standsbedieningssensor)

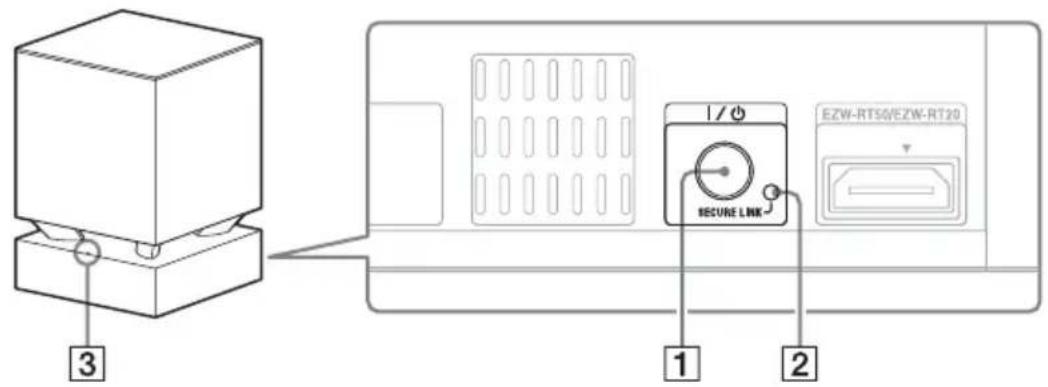

Subwoofer

1I/O (aan/uit-knop)
2SECURE LINK toets (pagina 40)
3LINK/STANDBY-indicator

U kunt de status controleren van de draadloze transmissie:tussen de receiver en de subwoofer.

• Wordt groen: Het system is ingeschakeld, draadloze transmissie is geactiveerd en er worden geluidssignalen ontvangen.
• Wordt oranje: Het system is ingeschakeld, draadloze transmissie is geactiveerd met de functie Secure Link en er worden geluidssignalen ontvangen.
• Knippert snel groen: De draadloze transceiver is nicht goed in de sleuf van de draadloze transceiver (EZW-RT50/EZW-RT20) gezet.
  Knippert langzaam groen of orangje: Draadloze transmissie is nicht geactiveerd.
• Wordt rood: De subwoofer staat stand-by(pagina 19).
• Gaat UIT: De subwoofer is uitgeschakeld.
  Knippert rood: De bescherming van de subwoofer is geactiveerd (pagea 45).

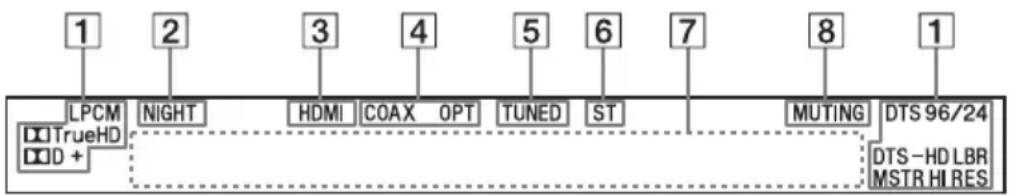

Display op het voorpaneel (van de receiver)

1Aanduidingen voor audioformaten

Lichten op afhankelijk van het audioformaat dat worden ingevoerd in het systeme.

LPCM: Lineair PCM

TrueHD: Dolby TrueHD
D: Dolby Digital
D+: Dolby Digital Plus

DTS

DTS 96/24*

DTS-HD LBR: DTS-HD Low Bit Rate

DTS-HD MSTR: DTS-HD Master Audio

DTS-HD HI-RES: DTS-HD High

Resolution Audio

• Licht alleen op wonneer een DTS 96/24-signal wird ingevoerd verwijl "2CH

STEREO" is geselecteerd voor het geluidsveld.

Licht nicht op als u een ander geluidsveld

Licht op wanner een HDMI-signal wird.
ingevoerd of wanner een Audio Return
Channel (ARC)-signal in het systeme
wordt ingeoord verwijl "TV" is
geselecteerd als de bron van het inkomende
signaal.

4COAX/OPT

Licht op afhankelijk van de aansluiting die u gebruikt, de DIGITAL COAX- of de DIGITAL OPT-aansluiting.

TUNED (pagina 27)

Licht op wanner wordt afgestemd op een FM-radiostation.

ST (pagina 27)

Licht op wonneer een programma in FM-stereo worden ontvangen.

7Displayruimte meldingen

Toont volume, voor het inkomende signala geselecteerde bron, enz.

8 MUTING

Licht op wonneer het geluid isuitgeschakeld.

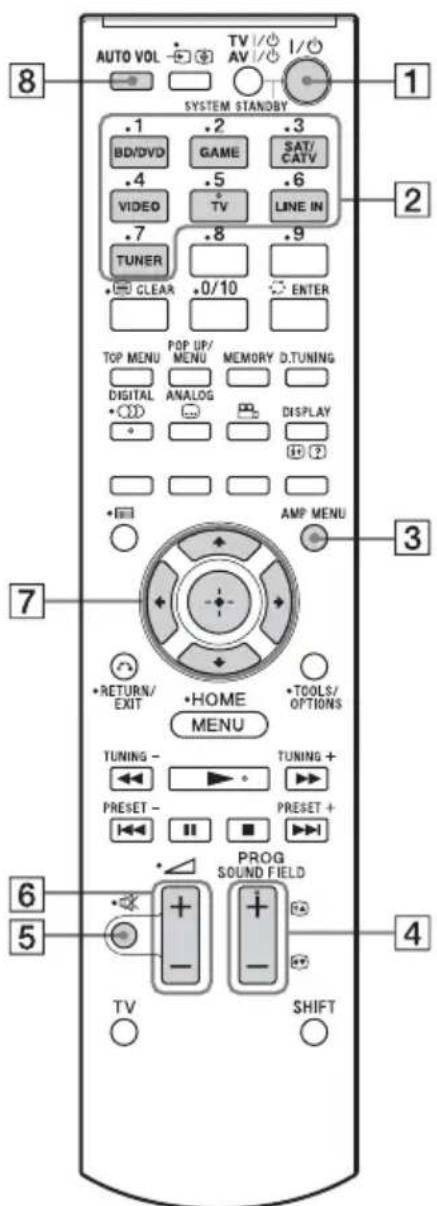

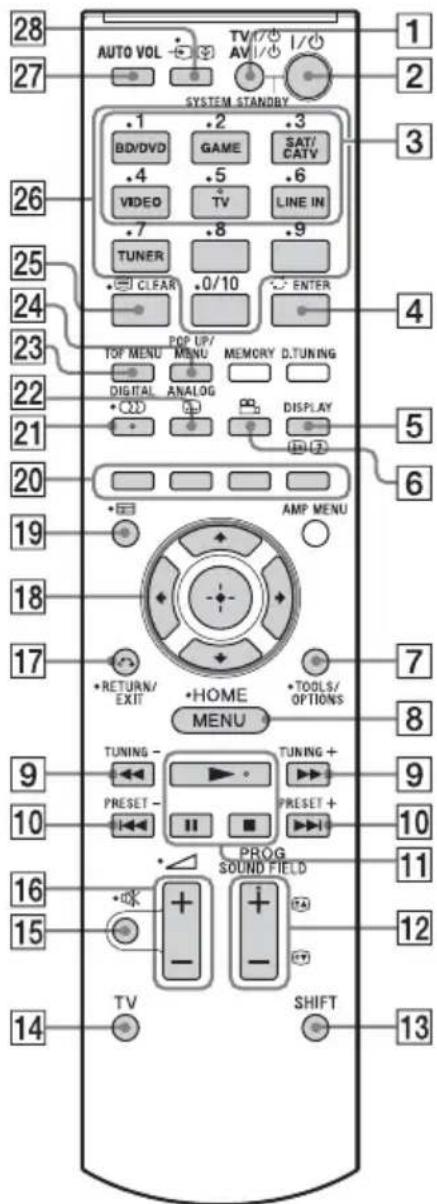

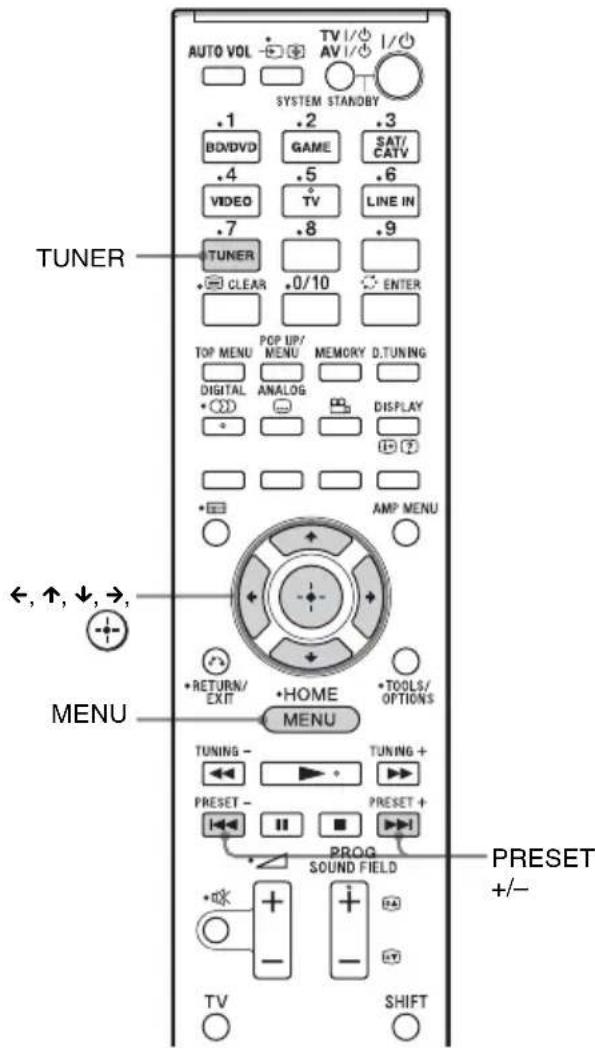

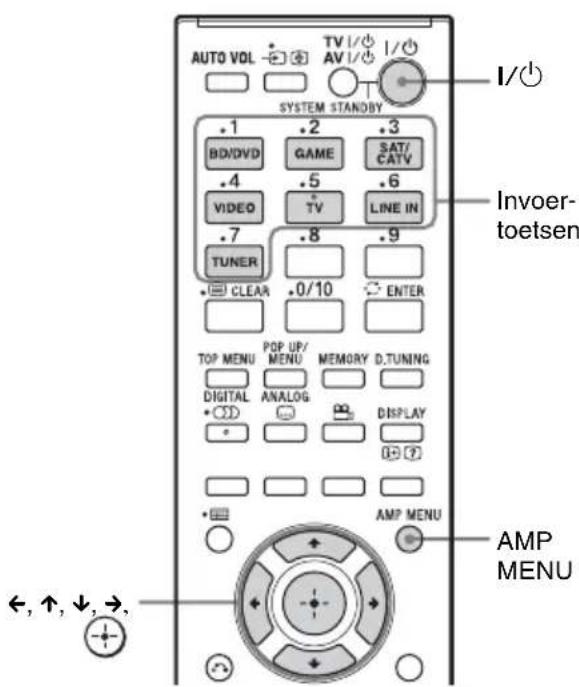

Afstandsbediening

In dit onderdeel vindt u meer informatatie over de werking van de subwoofer- en luidsprekertoetsen. Zie pagina 32 voor meer informatatie over de werking van de toetsen van aangesloten apparatuur.

Opmerking

• Richt de afstandsbediening maar de afstandsbedieningsensor (R)an de receiver.

• De toetsen 5, ▶, ODD en SOUND FIELD + hebben een voelbare stip. Gebruik deze stip als referentieijdens de bediening.

1I/（aan/stand-by)

2Invoertoetsen

Selecteer de apparatuur die u wilt gebruiken, door op een van de toetsen te drukken.

3AMP MENU (pagina 37)

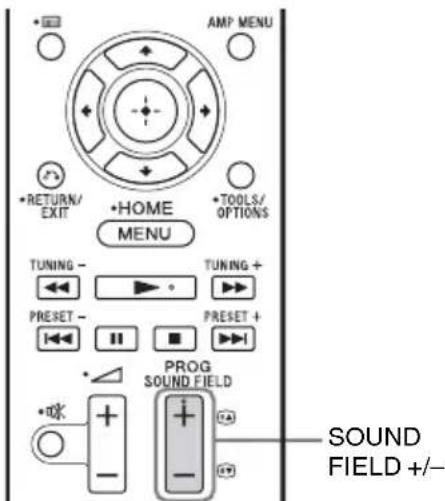

4 SOUND FIELD +/- (pagea 31)

5 (dempen)

6+/-

Druk hierop als u het volumeniveau wilt aanpassen.

7 , , , of +

Selecteer de menu-items door op ↑, of te drukken. Activeer de selectie verwolgens met

8 AUTO VOL (volume)

Druk hierop als u bij het weergeven van audiobronnen of programma's schommelingen in het volume wilt verminderen (functie ADVANCED AUTO VOLUME). Deze functie is nuttig, bijvoorbeeld, wonneer het geluid van reclameboodschappen luider is dan dat van TV-programma's.

Opmerkingen

• De functie AUTO VOL (volume) is nicht geschickt voor het luisteren maar CD's.
• De functie AUTO VOL (volume) function wordt alleen geactiveerd wanneer signalen van het type Dolby Digital, DTS en Linear PCM waar het systeme worden gestuurd. Als u overschakelt maar een andere bron voor het inkomende signalaal, kan het geluid luider�n dan het erder was.

Het systeemplaatsen

De onderstaande illustraties geben aan hoe de luidspreker要去 worden opgesteld.

Opmerking

• Blokker损坏 de ventilatieopeningen op het中断paneel van de receiver of de subwoofer wonneer u eenplaats voor deze apparatuur kiest.

De luidspreker op het TVtoestel installeren

U kunt met behulp van de WS-CT550B40/46-luidsprekerbevestigingsbeugel (niet bijgeleverd) de luidspreker installeren op de volgende modellen TV-toestel (niet bijgeleverd):

KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□, KDL-40/46EX72□

• In de eigenen modelnamen staat dc "□" voor cijfers en/of tekens die specifiek zijn voor de verschillende modellen.

Vanaf mei 2011.

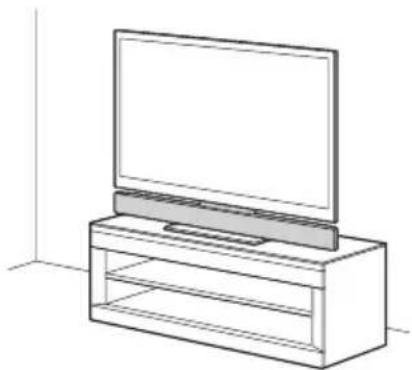

De luidspreker en het TVtoestel apart installereren

Als u de luidspreker Niet aan het TV-toestel kurz installereren, kurz u de luidspreker installereren als hieronder worden getoond.

• De luidspreker in een rek installeren

• De luidspreker op de TV-standardäard installeren

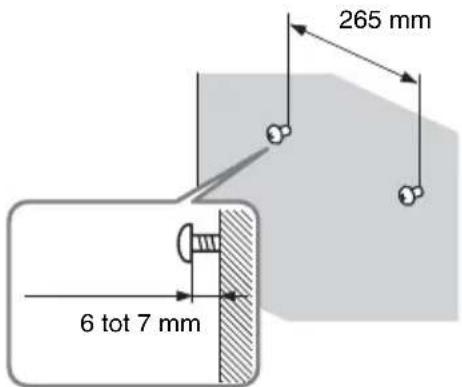

• De luidspreker en het TV-toestel aan de wand hangen

Opmerking

• Voorkom dat, wanneer u luistert, de luidspreker kan trillen of bewegen, bevestig de bijgeleverde luidsprekervoeten op de vier hoeken onder de luidspreker.

• De luidspreker aan de wand installeren (pagina 13)

De luidspreker aan de wand installeren

U kunt de luidspreker aan de wand installeren.

Opmerkingen

• Gebruik schroeven die geschikt zijn voor het materiaal en de draagkracht van de wand. Een wand van gipsplaat is erg zwak, draai dus bij een dergelijk wand de schroeven in een balk. Installeer deluidspreker op een verticaal en vlak, versterkt gedeelte van de wand.
• Laat de installatie uitvoeren door een Sony-dealer of een erkende installateur en letijdens de installatie goed op de verilgheid.
• Sony is nicht aansprakelijk voor ongevalten of schadeten gevolge van een ondeskundige installment, onvoldoende draagkracht van de wand, verkeerd aangebrachte schroeven of een natuurramp, enz.

1 Zorg ervoor dat u schroeven hebt (niet meegeleverd), die geschikt zijn voor de gaten aan dechterzijde van de luidspreker. Zie onderstaande afbeeldingen.

meer dan 25 mm

Gataan dechterzijde van de luidspreker

2 Bevestig de schroeven in de muur. De schroeven要去en 6 tot 7 mmuitsteken.

3 Hang de luidspreker aan de schroeven.

Houd de gaten aan de achechterkant van de luidspreker gegenover de schroeven en hang verwolgens de luidsprecker aan de twee schroeven.

De bijgeleverde draadloze transceivers installeren

Steek de twee bijgeleverde draadloze transceivers in de sleuf van de draadloze transceiver (EZW-RT50/EZW-RT20) op het achterpaneel van zowel de receiver als de subwoofer.

De luidspreker aansluiten

De connectors van de luidsprekerkabelঃn kleurgecodeerd, afhankelijk van het type luidspreker. Sluit de connectors van de luidsprekerkabel aan op de SPEAKERS-aansluitingen van bezelfde kleur.

Achterzijde van de receiver

Het TV-toestel en een speler, ench. aansluten

Sluit het TV-toestel en/of de speler, enz. via de HDMI-aansluitingen met een HDMI-kabel aan op het systeme.

Als u apparatuur die geschikt is voor Sony "BRAVIA" Sync door middel van HDMI-kabels aansluit en via het TV-toestel de functie Controle voor HDMI instelt voor elk aangesloten apparaat,kest u de bediening ervan vereenvoudigen. Zie "Wat is "BRAVIA" Sync?" (pageina 22).

Wij adviseren u producten voorzien van "BRAVIA" Sync op dit system aan te sluiten.

Opmerkingen

• Alle HDMI-aansluitingen op het systemerwerken opdezelfde manier. Als u behalve een DVD-speler een Blu-ray Disc-speler wilt aansluiten, kunt u iedere beschikbare HDMI-aansluiting gebruiken.
• Het systemd is geschikt voor de Audio Return Channel (ARC)-functie. Als u het systemd op de HDMI-aansluiting van het voor Audio Return Channel (ARC) geschikte TV-toestel aansluit met een HDMI-kabel, hoeft u het TVtoestel Niet op het systemd aan te sluiten met de digitale optische kabel (pagea 39).
• U kurz de letters "ARC" zien naast de HDMI-aansluiting van het TV-toestel als dat toestel geschikt is voor de Audio Return Channel (ARC)-functie. Als u een HDMI-kabel aansluit op de aansluiting, maar de HDMI-ingang is nicht geschickt voor de Audio Return Channel (ARC)-functie, dan kurz u de Audio Return Channel (ARC)-functie zich not gebruiken.
• De Audio Return Channel (ARC)-functie is alleen beschikbaar wonneer Controle voor HDMI is ingeschakeld.
• Afhankelijk van het type satelliettuner za het geluid misschien Niet over meertere kanalen worden uitgestuurd. Sluit in dat geval een HDMI-kabel ook een digitale optische kabel aan en stel "INPUT MODE" in op "OPT" in het AMP-menu (pagea 39).
• De aansluitingen op de HDMI-aansluiting hebben prioriteit als standardinstelling, als u met behulp van de DIGITAL OPT- en HDMI-aansluitingen verschillende apparatuur op het systeme aansluit.

Tip

Zelfs als het systemeuitgeschakeld is (actieve stand-by) wordt het HDMI-siignaal via de HDMI-aansluiting van het aangesloten apparaat aan het TV-toestel verzonden. Zo kunt u beeld en geluid van de apparatuur weergeven via het TV-toestel.

Andere apparatuur aansluten

Wanner u apparatuur aansluit die geen HDMI-aansluiting heeft, zoals een "PlayStation 2" ,een DVDspeler, een satelliettuner of een kabeltelevisietuner, stelt u "CTRL HDMI" in op "OFF" in het AMP-. menu van het system (pagina 21).

De FM-draadantenne aansluiten

De FM-draadantenne aansluiten op de FM 75 Ω COAXIAL-aansluiting

Opmerkingen

Trek de FM-draadantenne vollediguit.
- Plaats na aansluiting de FM-draadantenne zo horizontalaal möglichk.
- Gebruik de FM-draadantenne nicht wanneer denen is samengebonden.
- Steek de FM-draadantenne volledig en stevig in de aansluiting.

Tip

• Sluit bij slechte FM-ontvangst de receiver met een 75-ohm coaxkabel (nietmeegeleverd) aan op een FM-buitenantenne zoals hieronder getoond.

Het netsnoer aansluiten

Steek pas de stekker van het netsnoer van de receiver en de subwoofer in het stopcontact, als u alle andere apparaten en het TV-toestel op het system hemibt aangesloten.

Opmerkingen

Wacht na het aansluiten van het netsnoer ongeveer 20 seconden voordat u het toestel met een druk op I/Op de receiver inschakelt.
- Sluit het systeme aan op een stopcontact waar u gemakkelijk bij kunt. Trek de stekker van het netsnoor onmiddelijk uit het stopcontact, als u iets afwijkends aan het systeme opmerkt.

Het Draadloze Systeem opzetten

De receiver verzendt geluid dat wordenuitgestuurd door de apparatuur, maar desubwoofer. Voer voor het activeren vandraadloze transmissie de volgende stappen UIT.

1 ControllerDat de twee (bijgeleverde) draadloze transceivers in de sleuf van de draadloze transceiver (EZW-RT50/ EZW-RT20) op het achterpaneel van zowel de receiver als de subwoofer zich gezet.

Zie "De bijgeleverde draadloze transceivers installeren" (pageina 14) voor meer informatic.

2 Schakel de receiver in door op I/O te drukken.

Wanner de draadloze transmissie is geactiveerd, worden de LINK/STANDBY-indicator groen.

Zie "Subwoofer" (pageina 9) en "Draadloos geluid" (pageina 43) als de LINK/ STANDBY-indicator nicht oplicht.

Overstand-by

De subwoofer gaat automatisch in stand-by (de LINK/STANDBY-indicator wordt rood) wanneer de receiver in stand-by staat of de draadloze transmissie nicht is geactivateerd.

De subwoofer worden automatisch ingeschakeld (de LINK/STANDBY-indicator worden groen) wonneer de receiver worden ingeschakeld en draadloze transmissie worden geactivateerd.

Een draadloze verbinding opgeven

Als u meerere draadloze producten gebruikt, kunt u onderlinge storing voorkomen door de te gebruiken draadloze verbinding:tussen receiver en subwoofer op te gehen (functie Secure Link). Zie "Draadloze transmissie:tussen bepaalde units activeren (SECURE ON)" (pagina 40) voormeer informatie.

"BRAVIA" Sync voorbereiden

Door Sony-apparatuur die geschikt is voor "BRAVIA" Sync via een HDMI-kabel (niet meegeleverd) te koppelen kutu andere apparatuur bedieren met slechts een afstandsbediening.

Als u "BRAVIA" Sync wilt gebruiken, schakelt u de functie Controle voor HDMI in voor de aangesloten apparatuur.

Wanneer u een Sony-TV-toestel gekrukt dat de functie Controle voor HDMI heeft, stelt u tegelijk met de functie Controle voor HDMI op het TV-toestel ook de functie Controle voor HDMI van het systemen en van andere aangesloten apparatuur in.

1 Controller dat het system via HDMI-kabels (niet meegeleverd) is aangesloten op het TV-toestel en de aangesloten apparatuur.
2 Schakel het systeme, het TV-toestel en de aangesloten apparatuur in.
3 Selecteer de ingang van het systemen de HDMI-ingang van de TV (BD/DVD, GAME of SAT/CATV), zodate het beeld van aangesloten apparatuur worden weergegeven.
4 Geef de lijst met de HDMI-apparatuur wee in het TV-menu en schakel de functie Controle voor HDMI in voor de aangesloten apparatuur.

De functie Controle voor HDMI worden tegelijkkertijd ingeschakeld voor het systemen de aangesloten apparatuur.

Wanneer deinstalling is voltooid,verschijnt "COMPLETE" in het display op het voorpaneel.

Opmerking

• Raadpleeg de gebruiksaanwijzing voor meer informatie over het instellen van het TV-toestel en de aangesloten apparatuur.

Als "COMPLETE" nicht verschijnt wanneer u voorgaande stappen hebt uitgevoerd

Schakel de functie Controle voor HDMI apart in voor het systeme en het aangesloten apparaat. De standardinstelling van de functie Controle voor HDMI van het systeme is "ON".

1 Druk op AMP MENU.
2 Druk herhaaldelijk op / totdat "SET HDMI"verschijnt, druk daarna op →.
3 Druk herhaaldelijk op / totdat "CTRL HDMI"verschijnt, druk daarna op →.
4 Druk op / en selecteer "ON". De functie Controle voor HDMI worden ingeschakeld.
5 Druk op AMP MENU. Het AMP-menu worden uitgeschakeld.
6 Selecteer de ingang van het systeme waarop het apparaat is aangesloten waarvoor u de functie Controle voor HDMI wilt gelebruiken (BD/DVD, GAME of SAT/CATV).
7 Schakel de functie Controle voor HDMI van het aangesloten apparaat in. Raadpleeg de gebruiksaanwijzing vooreer informatie over het instellen van het aangesloten apparaat.

Als u een apparaat toevoegt of opniew aansluit

Voer de stappen van ""BRAVIA" Sync voorbereiden" (pagina 19) en "Als "COMPLETE" Niet verschijnt wanner u voorgaande stappen hebt uitgevoerd" opnieuwuit.

Opmerkingen

• Als dc functie Controle voor HDMI zich tegelijk kan worden ingesteld voor de aangesloten apparatuur door "CONTROL FOR HDMI" van het TV-toestel in te stellen, stelt u de functie Controle voor HDMI in met behulp van het menu van het aangesloten apparaat.

• Raadpleeg de gebruiksaanwijzing voor meer informatie over het instellen van het TV-toestel en de aangesloten apparatuur.

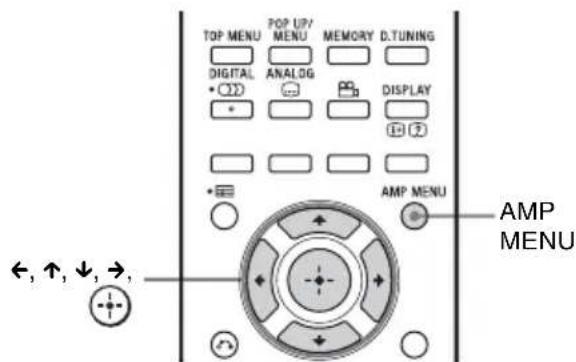

De functie Controle voor HDMI uitschakelen

Schakel de functie Controle voor HDMI uit wanner u apparatuur aansluit die nicht geschikt is voor "BRAVIA" Sync of die nicht voorzien is van HDMI-aansluitingen, enz.

1 Druk op AMP MENU.
2 Druk herhaaldelijk op / totdat "SET HDMI"verschijnt,druk daarna op
3 Druk op ↑/↓ en selecteer "CTRL HDMI", druk daarna op .
4 Druk op / en selecteer "OFF".
5 Druk op AMP MENU. Het AMP-menu worden uitgeschakeld.

De geluidsuitvoer van de aangesloten apparatuur instellen

Controleer de instelling van digitale audiouitvoer, als u digitale meerkanaals audio wiltuitsturen.

Bijvoorbeeld, controller voor een Blu-ray Discplayer dat "Audio (HDMI)" is ingesteld op "Auto".

Raadpleeg de gebruiksaanwijzing van de aangesloten apparatuur voor meer informatie.

Weergaveopties

Als u Sony-apparatuur die geschikt is voor "BRAVIA" Sync aansluit door middel van een HDMI-kabel (niet meegeleverd), worden de bediening als volgt vereenvoudigd:

• Systeme uitschakelen (pageina 22)
• Geluidscontrole van het systeme (pageina 22)
  Audio Return Channel (ARC) (pagea 23)
• Afspelen met één druk op de knop (pagea 23)
  Energiebesparing (pagina 23)
• Scene Select (pagea 23)
  Home Theatre Control (pagina 24)
• Position Control (pagea 24)

"BRAVIA" Sync is geschikt voor Sony-TVtoestellen, Blu-ray Disc/DVD-spelers, AVversterkers, enz., met de functie Controle voor HDMI.

CONTROL FOR HDMI is wederzijdse controlefunctiestandaard die door CEC (Consumer Electronics Control) worden gebrukt voor HDMI (High-Definition Multimedia Interface).

Opmerkingen

• De volgende functies zullen misschien werken met nicht-Sony apparatuur, maar er is geen garantie dat deze apparatuur voldoet aan de HDMI CEC-specificatie.

• Systeum uitschakelen
  Geluidscontrole van het systeme

• Audio Return Channel (ARC)
  -Afspelen met een druk op de knop

• De volgende functies zijn exclusief voorbehonden aan apparatuur die vervaardigd is door Sony. Deze functies zijn nicht beschikkaar met nicht-Sony apparatuur.

• Apparatuur die nicht geschikt is voor "BRAVIA" Sync kan deze functies Niet activeren.

• Afhankelijk van de aangesloten apparatuur werkdt de functie Controle voor HDMI möglichn Niet. Raadpleeg de gebruiksaanwijzing van de apparatuur.

"BRAVIA" Sync functions gebruiken

Systeum uitschakelen

Wanneer u het TV-toestel uitschakelt met de Aan/Uit-knop op de afstandsbediening, worden het systeme en de aangesloten apparatuur automatisch uitgeschakeld.

Over het systemeinschakelen

De receiver wordenatischen ingeschakeld wanneer u het TV-toestel inschakelt en als er geluid werk uitgestuurd via de luidsprekers van de receiver toen het TV-toestel de LASTe keer werk uitgeschakeld.

Als u andere apparatuur dan de receiver wilt inschaken, moet u die apparatuur afzonderlijk bedieren.

U kunt aangesloten apparatuur inschakelen door middel van het Home Menu van het TV-toestel.

Opmerkingen

• Als u het TV-toestel uitschakelt verwijl geluid wordenuitgestuurd via de luidspreker van het TV-toestel, wordt het systemen Niet ingeschakeld wonneer u het TV-toestel de volgende keer inschakelt.
• Afhankelijk van de methode die is gebruikt voor de aansluiting, za de aangesloten apparatuur misschien Niet worden ingeschakeld. Raadpleeg de gebruiksaanwijzing van de aangesloten apparatuur voor meer informatie.

Geluidscontrole van het systeme

U kurz eenvoudig het geluid van het TV-toestel via de luidsprekers van het systeme weergeven. U kurz ook het volume aanpassen en het geluid van het systeme uitschakelen met behulp van de afstandsbediening van het TV-toestel.

Schakel de receiver in door op I/O te drukken.

Het geluid wordenuitgestuurd via de luidsprekervan het systemem. Het geluid worden via deluidsprekers van het TV-toestel weergegevenwanner u de receiver uitschakelt.

Opmerkingen

• Wanneer het TV-toestel worden ingeschakeld voordat deze receiver worden ingeschakeld, za het geluid van het TV-toestel Niet onmiddelijk hoebar aan.
• Afhankelijk van het type TV-toestel verschijntijdens het regelen van het volume van de receiver met de afstandsbediening van het TV-toestel het volumeniveau op het scherm van het TV-toestel, net zoals dat het geval zou zichn wanner u het volume van het TV-toestel rechtstreeks regelt. In dit geval is het möglichk dat het volumeniveau dat worden weergegeven op het scherm van het TV-toestel verschift van het niveau dat wordt weergegeven in het display op het voorpaneel van de receiver.

Als het TV-toestel geschikt is voor Audio Return Channel (ARC)-technologie worden via een HDMI-kabelverbinding ook een audiosignaal van het TV-toestel maar de receiver gestuurd. U hoeft dus geenAPE audioverbinding tot stand te brengen als u het geluid van het TV-toestel vanaf de receiver wilt beluisteren.

Als u de Audio Return Channel (ARC)-functie nicht wilt gebruiken, sluit dan de receiver en het TV-toestel op elkaar aan met een digitale optische kabel en stel de "ARC" in op "OFF" in het AMP-menu.

Zie "De Audio Return Channel (ARC)-functie instellen" (pagea 39) voor meer informatie.

Afpelen met één druk op de knop

Wanner u apparatuur aftspeelt die is aangesloten op het systeem, worden het systeem en het aangesloten TV-toestel automatisch ingeschakeld en overgeschakeld op het juiste inkomende HDMI-signaal.

Opmerking

• Afhankelijk van het TV-toestel worden het begin van hetprogramma möglichk Niet uitgestuurd.

Tip

• De receiver worden nicht ingeschakeld wanneer u het TV-toestel inschakelt als er geluid werden uitgestuurd via de luidspreker van het TV-toestel toen het TV-toestel voor het LAST werden uitgeschakeld. Maar u kunt beeld en geluid van die apparatuur weergeven via het TV-toestel.

Energiebesparing

Als een TV-toestel dat geschikt is voor

"BRAVIA" Sync op de receiver is aangesloten, wordt het stroomverbruik verminderd in standby als de transmissie van het HDMI-signal wordt gestopt wanner het TV-toestel wordtuitgeschakeld.

Deze functie worden geactiveerd met de standaardinstelling "AUTO".

Als u een TV-toestel gekrukt dat nicht geschickt is voor "BRAVIA" Sync, stelt u de "PASS THRU" in op "ON" in het AMP-menu,ondat de functie voor energiebesparing misschien permanent is ingeschakeld op uw TV-toestel.

Zie "De functie voor energiebesparing gebruiken op het HDMI-siŋnaal (PASS THRU)" (pagina 39) voor meer informatie.

Opmerkingen

• Deze functie is alleen beschikbaar wanner "CTRL HDMI" is ingesteld op "ON" in het AMP-menu.
• Het verbruik van de receiver is ongeveer 6 W., ook als de receiver zich isuitgeschakeld (actieve standby), wanneer "PASS THRU" is ingesteld op "ON" in het AMP-menu.

Scene Select

Als een TV-toestel dat geschikt is voor "Scene Select" op de receiver worden aangesloten, worden het geluidsveld automatisch gewijzigd, geoptimaliseerd uitgaande van het programme dat op dit moment op het TV-toestel worden weergegeven.

Druk op de Scene Select-toets op de afstandsbediening van uw TV-toestel.

Het geluidsveld verandert automatisch, het wordt geoptimaliseerduitgaande van het programme dat op dat moment op het TV-toestel worden weergegeven.

Als een TV-toestel dat geschikt is voor "Home Theatre Control" op de receiver worden aangesloten, verschijnt een pictogram voor op het Internet gebaseerde applications op het scherm van het aangesloten TV-toestel. U kurz met de afstandsbediening van het TV-toestel overschakelen op een andere bron voor het inkomende signaal of u kurz een ander geluidsveld kiezen. U kurz ook het luidsprekerniveau voor hoge en lage tonen aanpassen wonneer u de geluidskwaliteit instelt.

Opmerking

• U kunt de "Home Theatre Control"-functie alleen gebruiken als uw TV-toestel toegang heeft tot een breedbandservice. Raadpleeg de gebruiksaanwijzing van uw TV-toestel voor meer informatie.

Position Control

Als de receiver is aangesloten op een TV-toestel dat geschikt is voor External Device Control van "Position Control" (Positieregeling), past de receiver de balans van het volume links en rechts automatisch aan, het worden geoptimaliseerd volgens de functie "Position Control" (Positieregeling) op het aangesloten TV-toestel. Raadpleeg de begruiksaanwijzing van uw TV-toestel voor meer informatie.

Opmerkingen over HDMI-aansluitingen

• Gebruik een High Speed HDMI-kabel. Als u een Standard HDMI-kabel gebruikt, worden afbeeldingen van het type 1080p, Deep Colour of 3D möglichn Niet goed weergegeven.

• Wij adviseren u een erkende HDMI-kabel of een Sony HDMI-kabel te gebruiken.

• U aunt beter nicht een HDMI-DVI-conversiekabel gebruiken.

• Controller deinstelling van de aangesloten apparatuur als het beeld Niet goed is of als het geluid van een met een HDMI-kabel aangesloten apparaat Niet worden weergegeven.
• Audiosignalen (bemonsteringsfrequentie, bitlengte, enz.) die via een HDMI-aansluiting worden verzonden, worden misschien door het aangesloten apparatus aan derukt.
• Het geluid zal misschien worden onderbroken als de bemonsteringsfrequentie of het aantal kanalen van uitgestuurde audiosignalen van het weergegeven apparaat worden overgeschakeld.
• Wonneer het aangesloten apparaat nicht geschikt is voor de technologie voor bescherming van auteursrechten (HDCP), kan het beeld of het geluid of hunnen beeld en geluid uit de HDMI TV OUT-aansluiting verrormd of helemaal Niet worden uitgestuurd. Controller in dat geval de specificatie van de aangesloten apparatuur.
• Wanner "TV" is geseleerd voor de bron van het inkomende signal van het systeme, worden videosignalen via de HDMI-ingang (BD/DVD, GAME, SAT/CATV) die hetIRST was geseleerd, uitgestuurd via de HDMI TV OUT-aansluiting.
• Dit systeem ondersteunt Deep Colour-, "x.v.Color" - en 3D-transmissie.
• Als u wilt genieten van 3D-beelden, sluit dan voor een voor 3D geschikt TV-toestel en voor 3D geschikte videoapparatuur (Blu-ray Discspeler, Blu-ray Disc-recorder, "PlayStation®3", enz.) aan op het system met PlayStation®3-kabels,zeteen High Speed HDMI-bril op en speel verwolgens het voor 3D geschikte materiaal af.

Het system bedieren met de bijgeleverde afstandsbediening

1 Speel het aangesloten apparaat af.
2 Schakel het systeme in.
3 Geef de bron van het inkomende signalaal wee door op het display op het voorpaneel te drukken.

Bron van het Af te spelen apparatuur inkomende signalaal

TV TV-toestel, enz., aangesloten op de TV IN-aansluiting

BD/DVD Blu-ray Disc-speler, enz., aangesloten op de BD/DVD IN-aansluiting

GAME Videogame, enz. aangesloten op de GAME IN-aansluiting

Bron van het Af te spelten apparatuur inkomende signalaal

SAT/CATV Satelliettuner of
kabeltelevisietuner. enz.
aangesloten op de SAT/CATV
IN-aansluiting

VIDEO DVD-speler, enz., aangesloten op de DIGITAL COAX VIDEO IN-aansluiting

LINE IN CD-speler, enz., aangesloten op de LINE IN-aansluiting

TUNER FM De ingebouwde FM-radio

4 Voor videoapparatuur wijzigt u de ingang van het TV-toestel in de HDMI-ingang die u hebt gekozen in stap 3.

Raadpleeg de gebruiksaanwijzing van uw TV-toestel voor meer informatie.

5 Regel het volume door op + / - te drukken.

Tips

• Wanner u apparatuur aansluit die geschikt is voor "BRAVIA" Sync, worden stap 2 tot 4 automatisch uitgevoerd.
• Wanner u apparatuur aansluit die nicht geschikt is voor "BRAVIA" Sync, worden het geluid möglichkuitgestuurd via de luidspreker van het TV-toestel. Zet, als dat het geval is, het volume van de luidspreker van het TV-toestel in de minimumstand.

Tunerfunctions

Naar de radio luisteren

U kunt de frequentie van een zender rechtstreeks invoeren met de cijfertoetsen.

1 Druk op TUNER.

"TUNER FM" verschijnt in het display op het voorpaneel.

2 Druk op D.TUNING.

3 Voer de frequentie in door SHIFT (1) ingedrukt te houden en op de cijfertoetsen (2) te drukken.

Bijvoorbeeld: 88,00 MHz

Houd SHIFT ingedrukt en selecteer 8 8 0 0

4 Houd SHIFT ingedrukt en druk op ENTER.

Als u Niet op een zender kunt afstemmen

Controleer dat u de juiste frequentie hebte ingevoerd. Herhaal stap 2 tot 4 als dat nicht het geval is. Als u nog steeds nicht kunt afstemmen op de zender, wordenthese freuente waarschijnlijk Niet in uw regio gebruikt.

Radiozendersprogrammeren

U kunt maximaal 20 FM-zendersprogrammeren. Stel, voordat u op een zenderafstemt, het volume af op de minimumstand.

1 Druk op TUNER.
2 Houd TUNING + / - ingedrukt tot het automatisch scannen start.

Het scannen stopt wonneer op een zender is afgestemd. "TUNED" en "ST" (voor een stereoprogramma) lichten op in het display op het voorpaneel.

3 Druk op MEMORY.

Een vooraf ingesteld nummer verschijnt in het display op het voorpaneel.

4 Selecteer met een druk op / het gewenste vooraf ingestelde nummer.

5 Druk op.

"COMPLETE" verschijnt in het display op het voorpaneel en de zender worden opgeslagen.

6 Herhaal 2 tot 5 als u andere zenders wilt opslaan.

Het vooraf ingestelde nummer wijzigen

Begin opniew vanaf stap 3 van "Radiozenders programmeren".

Naar vooraf ingestelderadiozenders luisteren

Sla eerst radiozenders op in het geheugen van het system (zie "Radiozenders programmeren" (pagina 27)).

1 Druk op TUNER.

Er worden afgestemd op deIRST ontvangen zender.

2 Druk herhaaldelijk op PRESET + / - als u de vooraf ingestelde zender wilt selecteren.

Telkens als u op de toets drukt, stemt het systeem af op een vooraf ingestelde zender. U kunt het gewenste vooraf ingestelde nummer selecteren door SHIFT ingedrukt te houden en op de cijfertoetsen te drukken.

3 Regel het volume door op + / - te drukken.

Luisterenaar radiozenders die niet vooraf+zijn ingesteld

Gebruik handmatig of automatisch afstemmen in stap 2.

Raadpleeg "Naar de radio luisteren" (pagea 26) voor meer informatie over handmatig afstemmen.

Houd TUNING + / - ingedrukt als u automatisch wilt afstemmen. Het automatisch afstemmen stoot wonneer het systeem op een zender heeft afgestemd. Druk op TUNING + / - als u het automatisch afstemmen wilt stoppen verwijl het bezig is.

Als een FM-programma worden weergegeben met veel ruis

Als een FM-programma met veel ruis worden weergegeven, kunt u mono-ontvangst selecteren. Het stereo-effect valt weg maar de ontvangst is beter.

1 Druk op MENU.

2 Druh herhaaldelijk op / "FM MODE" in het display op het voorpaneel en druk daarna op of .

3 Druk op / en selecteer "MONO".

• STEREO: Stereo-ontvangst.
• MONO: Mono-ontvangst.

4 Druk op

Deinstalling isuitgevoerd.

5 Druk op MENU.

Tip

• Richt de FM-draadantenne (bijgeleverd) opniew, als u de ontvangst wilt verbeteren.

Vooraf ingestelde zenderseen naam geben

U kunt vooraf ingestelde zenders een naam geven. Deze names (bijvoorbeeld "XYZ") versuschijnen in het display op het voorpaneel wonneer een zender worden geselecteerd.

U kunt een naam invoeren van maximaal 10 tekens.

NB. U kunt slechts een naam voor een vooraf ingestelde zender invoeren.

Opmerking

• U kunt geen naam invoeren voor een vooraf ingestelde zender waarvoor Radio Data System (RDS)-informatie worden ontvangen (pagea 30).

1 Druk op TUNER.

Er worden afgestemd op de LAST ontvangen zender.

2 Druk herhaaldelijk op PRESET +/- als u de vooraf ingestelde zender wilt kiezen waarvoor u een naam wilt aanmaken.
3 Druk op MENU.
4 Druk herhaaldelijk op / totdat "NAME IN" in het display op het voorpaneel verschijnt.

5 Druk op.
6 Maak een naam aan met / / / .

Druk op / en selecteer een teken en verplaatservolgens de cursoraar de volgende positie door op te drukken. Letters, cijfers en andere symbolen+kennen worden ingevoerd voor de naam van een radiozender.

Als u een verkeerd teken invoert

Druh herhaaldelijk op / totdat het teken dat u wilt wijzigen, knippert en selecteer verzolgens het teken van uw keuze met / .

7 Druk op.

"COMPLETE" verschijnt in het display op het voorpaneel en de nom van de zender worden opgeslagen.

8 Druk op MENU.

Tip

• U kunt de frequentie controleren in het display op het voorpaneel door herhaaldelijk op DISPLAY te dokken.

De zendaam of frequentie bekijken in het display op het voorpaneel

Als het systeme is ingesteld op "TUNER FM",(Int, u de frequenie controleren in het display op het voorpaneel.

Druk op DISPLAY.

Telkens wanseer u op DISPLAY drukt, worden de zendernaam en de frequentie afwisselend weergeven in het display op het voorpaneel.

Tips

• De zendaernaam worden weergegeven als u een naam hebt ingevoerd voor een vooraf ingestelde zender.
• De freiagentie in het display op het voorpaneel wijzigt na enkele seconden in de naam van de zender.

De Radio Data System (RDS) gebruiken

Wat is het Radio Data System?

Het Radio Data System (RDS) is een zenderservice die radiozenders in staat stelt bijkomende informatie bij het gebruikelijke programmasignaal te verzenden. Deze tuner beschikt over handige RDS-functions, zoals de weergave van de naam van de zender.*

• Niet alle FM-zenders haben een RDS-service of vergelijkbare Diensten. Kijk, als u nietbekend bent met RDS, bij deplaatselijke radiozenders voor meer informatie over de RDS-diensten in uw regio.

RDS-uitzendingen ontvangen

Selecteer gewoon een zender.

Wanner u afstemt op een zender die RDS-services aanbiedt, verandert de frequentie in het display op het voorpaneel in de naam van de zender.*

• Als een RDS-uitzending nicht worden ontvangen, verschijnt de zendernaam Niet in het display op het voorpaneel, tenzij u de zendernaam zich heb ingesteld.

Opmerking

• RDS werkkt möglichnestiet goed als de zender waarop u hebt afgestemd het RDS-si gnal Niet goed verzendt of als de signalsterkte zwak is.

Tip

• Wonneer een naam van een zender worden weergegeven,(Int, u de freiagentie controleren door herhaaldelijk op DISPLAY te drukken.

Surroundfunctie

Genieten van het surroundeffect

Dit systeem kan meerkanaals-surroundgeluid produceren. U kunt kiezen uit een van de geoptimaliseerde voorgeprogrammeerde geluidsvelden van het systeem.

Het geluidsveld controlleren

Druk op SOUND FIELD +/-.

Het huidige geluidsveld verschijnt in het display op het voorpaneel.

Het geluidsveld selecteren

Druk herhaaldelijk op SOUND FIELD +/-.

Elke keer dat u op SOUND FIELD +/- drukt, verandert het display als volgt:

STANDARD MOVIE DRAMA

NEWS SPORTS GAMING

MUSIC 2CH STEREO STANDARD

···

De standardinstelling van de functie

Geluidsveld van het systeme is "STANDARD".

Beschikbare geluidsvelden

Geluidsveld Effect

STANDARD Geschikt voor verzillende brunnen.

MOVIE Geeft krachtig en realistisch geluid
weer, samen met helder dialogen.

DRAMAGeschicht voor TV-drama's.

NEWS Geeft de stem van de spreker duidelijk weer.

SPORTS Geeft het verslag van het wedstrijdverloop duidelijk wee, met een realistisch geluid met surroundeffecten, zoals gejuich, enz.

GAMING Geeft een krachtig en realistisch geluid waar dat geschikt is voor het spelen van videogames.

MUSIC Geschikt voor muziekprogramma's of muziekvideo's op Blu-ray Disc's/ DVD's.

2CH STEREO Geschikt voor muziek-CD's.

Tips

• U kunt voor elke bron van inkomend signal een ander geluidsveld instellen.
• Als u op de THEATRE-knop van een afstandsbediening van een Sony-TV-toestel drukt wanneer "CTRL HDMI" ingesteld is op "ON", verandert het geluidsveld in "MOVIE" (bij sommige Sony-TV-toestellen is dit Niet het geval).

Geavanceerde instellingen

Aangesloten Sony- apparatusur bedienen met de -afstandsbediening

U kunt de aangesloten Sony-apparatuur bedieren met de afstandsbediening van dit systeme.
Bepaalde functies konnen möglichn nicht worden geseleerd, afhankelijk van het apparaat. Selecteer.Deze in dat geval met de afstandsbediening die bij het apparaat is geleverd.

* De toetsen 5, ▶, ODD en SOUND FIELD + hebben een voelbare stip. Gebruik deze stip als referentieijdens de bediening.

De apparatuur bedienen

1 Druk op een van de invoertoetsen 3 (BD/DVD, GAME, SAT/CATV, TV of VIDEO) en selecteer de apparatuur die u wilt bedieren.

Het apparaat dat is toegewezen aan de geselecteerde ingangstoets kan worden bediend.

2 Raadpleeg de tabel hieronder en voer de bedieningshandelinguit door op de bijbehorende toets te drukken.

Eenvoudige bedieningshandelingen

Toets afstandsbediening	Functie
1TV 1/1AV 1/1(aan/stand-by)	Schakelt het Sony-TV-toestel of de audio- / videoapparatuur die+zijn toegewezen aan de afstandsbediening in ofuit. Druk tegelijk op 1 TV 1/1/AV 1/1 en 2 1/1 als u het systemen alle apparatuur die is toegewezen aan de afstandsbediening, wilt uitschakelen (SYSTEM STANDBY).

4ENTER Bevestigt de selectie. Houd 13 SHIFT ingedrukt en druk op 4 ENTER.

7TOOLS/OPTIONSGeeftu toegang tot
verscheidene
weergaveopties en maakt
het möglichwijzigingen
in te geven die passen bij
hetbron- en
schemformaat.

18 , , , , Selectcerteen menu-item en bevestigt de selectie.

20Kleurtoetsen Geeft een bedieningsgids weer op het TV-schem als de kleurtoetsen beschikbaar zich. Volg de bedieningsgids als u een geselecteerde bedieningshandeling wiltuitvoeren.

Toets afstandsbediening	Functie
26Cijfertoetsen Selecteert zenders en tracksrechtstreeks. Voor TV houdt u 14 TV (geel) ingedrukt en selecteert u zenders door op de cijfertoetsen te drukken. Voor andere apparatuur houdt u 13 SHIFT ingedrukt en selecteert u zenders of tracks door op de cijfertoetsen te drukken.

Een TV-toestel bedieren

Houd TV (geel) ingedrukt en druk op de knuppen met een gele stip of geel opschrift.

Toets afstandsbediening	Functie
4 (Vorige zender)	Keertteringaar de vorige zender waar uaar kek.
5 (info/tekst tonen)	In digitale stand: Geeft in het kort de details van het programme waar waar u op dat momentaar kijk.
	In analoge stand: Geeft informatie waar zoals het actuele zendernummer en het schermformaat.
	In tekststand: Toont verzorgen informatie (bijv. antwoorden op een quiz).
8 MENU/HOME Biedt u de möglichkeid kanalen of bronnen van inkomend signaal te selecteren en de instellingen voor uw TV-toestel te wijzigen.
12 PROG +/-/▲/▼	In TV-stand: Selecteert de volgende (+) of vorige (-) zender.
	In tekststand: Selecteert de volgende (▲) of vorige (▼) paging.
15 (Dempen) Schakelt het geluiduit.
16 +/- Past het volume aan.
17 RETURN/EXIT Keertteringaar het vorige scherm van een weergegeven menu.

Toets afstandsbediening	Functie
18←, ↑, ↓, →, +	Selecteert een menu-item en bevestigt de selectie.
19(Gids) Geeft de gids wee wanner u maar analoge of digitale kanalen kijkt.
21 Selecteert het audioformaat/de track.
23 DIGITAL	Gaat over:noar de digitale stand.
24 ANALOG Gaat over:noar de analoge stand.
25 (Tekst)	Geeft tekst wee.
28 / (invoerselectie/Tekst vasthouden)	In TV-stand: Selecteer het inkomende materiaal. In analogue tekststand: Behoudt de actuèle pagina.

De DVD-recorder/Blu-ray Discrecorder bedienen

Toets afstandsbediening	Functie
6	Schakelt over maar andere kijkhoeken wanneer op een DVD VIDEO meerde hoeken+zijn opgenomen.
8	MENU/HOME Geeft het menu weeR.
9	Voor het snel terug of vooruit spoelen van de disc tijdens de weergave.
10	Terugkeren� het begin van het vorige of volgende hoofdstuk/de vorige of volgende track.
11	Toetsen weergavestand.
18	Selecteert een menu-item en bevestigt de selectie.
21	audioformaat/de track.
22Selefteert de taal van de ondtertitel wonneer op een BD-ROM/DVDVIDEO mecertalige ondtertelis zich opgenomen.
23TOP MENU Geeft het topmenu/discmenu wee.
24POP UP/MENU Toont het pop-upmenu van de BD-ROM of het menu van de DVD.
25CLEAR	Houd 13 SHIFT ingedrukt en druk op 25 CLEAR.

De DVD-speler/Blu-ray Disc-speler bedieren

Toets afstandsbediening	Functie
6 Schakelt over঳nere kijkhoeken wanner op een DVD VIDEO meerere hoeken,zijn opgenomen.
8 MENU/HOME Geeft het menu weeR.
9 </>Voor het snel terug of vooruit spoelen van de disctijdens de weergave.
10 </>ITerugkeren঳nere het begin van het vorige of volgendehoofdstuk/de vorige of volgende track.
11 (weergave)/(pauze,opnieuwdrukken als u normale weergave wilt hervatten)/(stop)	Toetsen weergavestand.
18 <,↑,↓,→,+	Selecteert een menu-item en bevestigt dc selectie.
21 Selecteert het audioformaat/dc track.
22 Selecteert de taal van de ondterteling wanner op een BD-ROM/DVDVIDEO mecertaligeondertitels,zijn opgenomen.

Toets afstandsbediening	Functie
23TOP MENU Geeft het topmenu/ discmenu weir.
24POP UP/MENU Toont het pop-upmenu van de BD-ROM of het menu van de DVD.
25CLEAR	Houd 13 SHIFT ingedrukt en druk op 25 CLEAR.

Een HDD/DVD COMBO bedieren

Toets afstandsbediening	Functie
6 Senkelt over maar andere kijkhoeken wanner op een DVD VIDEO meerere hoeken,zijn opgenomen.
8 MENU/HOME Geeft het menu weer.
9 / > Voor het snel terug of vooruit spoelen van de disctijdens de weergave.
10 / > Het vorige of volgende hoofdstuk/muziekstuk opgeven.
11 (weergave)/ (pauze, opnieuw drukken als u normale weergave wilt hervatten)/ (stop)	Toetsen weergavestand.
18 ← , ↑, ↓, →, +	Beweegt de markings (-cursor) en selecteert het item.
21 Selecteert het audioformataat/de track.
22 Selecteert de taal van de ondtertiteling wanner op een BD-ROM/DVDVIDEO mecrtalige ondtertitels,zijn opgenomen.
23 TOP MENU Geeft het topmenu/discmenu weer.
24 POP UP/MENU Toont het pop-upmenu van de BD-ROM of het menu van de DVD.
25 CLEAR	Houd SHIFT ingedrukt en druk op 25 CLEAR.

Een SAT bedieren

Toets afstandsbediening	Functie
8	MENU/HOME Geeft het menu wecr.
18	←, ↑, ↓, →, ⊙ Selecteert een menu-item en bevestigt de selectie.
19	(Goods) Geeft het bedieningsmenu weer.
25	(Tekst) Geeft tekst weer.

Opmerking

• De bovenstaande uitleg is alleen als voorbeeld bedoeld. Afhankelijk van de apparatuur zullen bovenstaande bedieningshandelingen misschien nicht möglichelijk zijn of misschien zal de bediening andersং dan worden beschreiben.

De toewijzingen van de invoertoetsen van de afstandsbediening wijzigen

U kunt de instellingen af-fabriek van de invoertoetsen wijzigigen zodateleen bij de apparaten in uw systeme. Bijvoorbeeld als u een Blu-ray Disc-speler aansluit op de BD/DVD-aansluiting in het systeme, sunt u de BD/DVDtoets op deze afstandsbediening instellen voor de bediening van de Blu-ray Disc-speler.

U kunt de toewijzingen van de toetsen voor TV en TUNER nicht wijzigen.

1 Houd de invoertoets waar voor u de toewijzing wilt wijzigen ingedrukt en houd verwolgens tegelijk AV I/ingedrukt.

Bijvoorbeeld: Houd BD/DVD ingedrukt en houd verwolgens AV I/ingedrukt.

2 Houd AV I/ü ingedrukt en LAST de invoertoets die u hebt geselecteerd in stap 1 los.

Bijvoorbeeld: Terwijl u AV I/ingedrukt houdt, laut u BD/DVD los.

3 Terwijl u AV I/ü ingedrukt houdt, raadpleegt u de volgende tabel en drukt u op de bijbehorende cijfertoets voor de categorie van uw keuze.

Bijvoorbeeld: Terwijl u AV I/ingedrukt houdt, drukt u op 1.

4 Laat de cijfertoets los die u hebt geselecteerd in stap 3 en LAST verbolgens AV I/ los.

Bijvoorbeeld: Laat 1 los en LAST daarna AV I/ los.

Nu kurz u de Blu-ray Disc-speler bedienen met de BD/DVD-toets.

Categoriën en bijbehorende toetsen voor BD/DVD, GAME, SAT/ CATV en VIDEO

Categoriën Druk op
Blu-ray Disc-speler (opdrachtstand BD1)*	1
Blu-ray Disc-recorder (opdrachtstand BD3)	2
DVD-speler (opdrachtstand DVD1)	3
DVD-recorder (opdrachtstand DVD3)	4
Videorecorder (opdrachtstand VTR3)	5
CD-speler 6
Euro Digital Satellite Receiver** 7

• De instelling af-fabriek van de BD/DVD-toets. Raadpleeg voor meer informatie over de BD1- of de BD3-instelling de bedieningsinstrumenties die worden geleverd bij de Blu-ray Disc-speler of de Blu-ray Disc-recorder.
  ** De instelling af-fabriek van de SAT/CATV-toets.

Alle toewijzingen van de ingangstoetsen van deafstandsbediening wissen

Houd - ingedrukt en druk verwolgens op I/1 en /Laat verwolgens de toetsen los. De instellingen af-fabriciek van de afstandsbediening worden hersteld.

Instellingen en wijzigingen met behulp van het versterkermenu

Het AMP-menu gebruiken

U=kunt de volgende items instellen met AMP
MENU op de afstandsbediening.

Standaardinstellungen zijn onderstreep.

Uw instellingen worden ook bewaard als u de stekkeruit het stopcontact trekt.

AMP MENU

1) Zie ""BRAVIA" Sync voorbereiden" (pagea 19).
2) Deze instelling verschijnt alleen wanner "CTRL HDMI" is ingesteld op "ON".
3) Deze instelling verschijnt alleen wanner de Secure Link-verbinding Niet is geactiveerd.
4) Deze instelling verschijnt alleen wanner de Secure Link-verbinding is geactiveerd.

1 Druk op AMP MENU als u het AMP menu wilt inschakelen.
2 Selecteer het item en de instelling door herhaaldelijk op / / / te drukken.
3 Druk op AMP MENU als u het AMP menu wilt uitschakelen.

Het signaal niveau van de middenluidspreker of de subwoofer instellen (CNT LEVEL, SW LEVEL)

Het geluid van de middenluidspreker wordenuitgestuurd via de linker en de rechtlerluidspreker op de receiver.

U kunt het niveau en de balans van de middenluidspreker en subwoofer aanpassen. Het bereik van de parameters van "CNT LEVEL" en "SW LEVEL" loopt van "-6" tot "+"6" in enkele stappen.

• CNT LEVEL: Past het niveau van de middenluidspreker aan.
• SW LEVEL: Past het niveau van de subwoofer aan.

Genieten van Dolby Digitalgeluid op een laag volume (AUDIO DRC)

Comprimeert het dynamische bereik van het geluidsspoor. Nuttig voor het bekijken van films op een laag volume. AUDIO DRC geldt voor brunnen van het type Dolby Digital, Dolby Digital Plus en Dolby TrueHD.

ON: Comprimeert het geluid op basis van de informatatie in het materiaal.

• AUTO: Comprimeert het geluid automatisch wanner het geluid in Dolby TrueHD-indeling is.
• OFF: Geluid worden nicht gekomprimeerd.

De lage en hoge tonen aanpassen (BASS, TREBLE)

U kunt de lage en hoge tonen aanpassen. Het bereik van de parameters van "BASS" en "TREBLE" loopt van "-6" tot "+"6" in enkele stappen.

BASS: Past het niveau van de lage tonen aan.
TREBLE: Past het niveau van de lage tonen aan.

De vertraging:tussen beeld en geluid aanpassen (A/V SYNC)

U kunt met deze functie het geluid vertragen als het beeld trager is dan het geluid.

• ON: Past het verschilCUSSEN beeld en geluid aan.
• OFF: Geen aanpassing.

Opmerking

• U zult de vertraging tussen beeld en geluid möglichniet helemaal konnen aanpassen met deze functie.

Genieten van multiplex broadcast-geluidsweergave (DUAL MONO)

U kunt genieten van multiplex broadcast-geluidsweergave als het systeme een AC-3 multiplex-uitzendsignaal ontvangt.

Opmerking

• U kunt alleen een AC-3-signal ontvangen als u een digitale satelliettuner op het systeme aansluit met een optische kabel of coaxkabel en de digitale uitvoer van de digitale satelliettuner instelt op AC-3.
• MAIN: Speelt alleen het hoofdkanaal af.
• SUB: Speelt alleen het subkanaal af.
• MAIN/SUB: Het hoofdgeluid wordenuitgestuurd door de

linkerluidspreker en het subgeluid door de rechterluidspreker.

Genieten van het geluid op een laag volume (NIGHT MODE)

Wanner u deze functie gebruikt zich de geluideffecten en de dialogen zich zelfs bij een laag volumeniveau duidelijk hoorbaar.

• ON: Schakelt de functie "NIGHT MODE" in.
• OFF: Schakelt de functie UIT.

Tip

• U kunt luisteren maar Dolby Digital-geluid op een laag volume door AUDIO DRC (pagina 38) te gebruiken.

Het geluid van desatelliettuner instellen(INPUT MODE)

Wanner er geen meerkanaalsgeluid wordenuitgestuurd, ook Niet als u de receiver en de satelliettuner door middel van de HDMI-kabel op elkaar aansluit, sluit dan de digitale optische kabel aan.

• AUTO: U aunt het geluidssignaal het besteuitsturen via de HDMI SAT/CATV-ingang.
• OPT: Stuur het signaaluit via de OPT SAT/ CATV IN-aansluiting.

De functie Controle voor HDMI instellen (CTRL HDMI)

U kunt de instellingen voor de functie Controle voor HDMI wijzigien.

• ON: Stel Controle voor HDMI in op "ON".
• OFF: Selecteer dit item wanneer u apparatuur wilt aansluiten die nicht geschikt is voor "BRAVIA" Sync, of die geen HDMI-aansluitingen, enz. hebft.

De functie voor energiebesparing gebruiken op het HDMI-signaal (PASS THRU)

Stroomverbruik wordt in Stand-by automatisch verminderd wanneer het TV-toestel wordenuitgeschakeld.

• AUTO: Wonneer het TV-toestel worden ingeschakeld verwijl de receiver op stand-by staat, stuurt het systeme HDMI-signalen uit via de HDMI-uitgang van de receiver. Wij adviseren u deze instelling te gebruiken als u een TV-toestel gebruikt dat geschikt is voor "BRAVIA" Sync. Bij deze instelling wordtmeer energia bespaard in stand-by dan bij de instelling "ON".
  ON: Wanner het systeem op stand-by staat, stuur het altijd HDMI-signalen door.

Opmerking

• Wonneer "AUTO" is geselecteerd, kan het iets longer duren voordat beeld en geluid worden uitgestuurd maar het TV-toestel dan wonneer "ON" is geselecteerd.

De Audio Return Channel (ARC)-functie instellen

U kunt deinstallingen voor de functie Audio Return Channel (ARC) wijzigen.

• ON: Selecteer dit item wonneer u de receiver via een HDMI-kabel op een TV-toestel aansluit dat geschikt is voor de functie Audio Return Channel (ARC) function.
• OFF: Selecteer dit item wonneer u de receiver met een digitale optische kabel op het TV-toestel aansluit.

Dehelderheid van het display op het voorpaneel regelen (DIMMER)

Dehelderheid van het display op het voorpaneel kan op 2 niveaus worden ingesteld.

ON: Donker.
- OFF: Helder.

De Auto stand-by-functionie (AUTO STBY)

Met deze functie=kunt u het stroomverbruik beperken. De receiverGaat automatisch op stand-by wanner u de receiver gedurende ongeveer 30 minuten nicht bedient en de receiver geen inkomend signaal ontvangt.

• ON: Schakelt de functie "AUTO STBY" in.
• OFF: Schakelt de functie UIT.

Opmerking

• Wanner de receiver wordenuitgeschakeld via de functie AUTO STBY, zal de receiver misschien nicht automatisch worden ingeschakeld wanner u de volgende keer het TV-toestel inschakelt.

De versie van de receiver (VERSION) controlleren

De Informatie over de actuèle versie van de firmware verschijnt in het display op het voorpaneel.

Draadloze transmissie tussen bepaalde units activeren (SECURE ON)

U kunt met de functie Secure Link opgeven, welke draadloze verbinding要去 worden gebruikt voor het koppelen van de receiver en de subwoofer.

Deze functie is nuttig wanneer u meerdere draadloze producten gebruikt.

1 Selecteer "WIRELESS" in het AMP menu en druk verwolgens op (of)
2 Selecteer "SECURE ON", druk daarna op of

3 "START" versuschijnt, druk daarna op

"SEARCH" verschijnt en de receiver zoekt\ aar de apparatuur die kan worden gezrukt\ met Secure Link.

Ga binnen 2 minuten door maar de volgende stap.

Druk op , als uijdens het zoekenaar apparatuur de Secure Link-functionie wilt afsluiten.

4 Druk op SECURE LINK op dechterzijde van de subwoofer met bijvoorbeeld de punt van een pen.

"COMPLETE" verschijnt op het display op het voorpaneel en de LINK/STANDBY-indicator op de subwoofer worden oranje.

Als "FAILED" op het display op het voorpaneel verschijnt, controlleren dan of de subwoofer wel is ingeschakeld en probeer opnieuw de procedure uit te voeren vanaf stap 1.

5 Druk op AMP MENU.

Het AMP-menu wordenuitgeschakeld.

De functie Secure Link annuleren (SECURE OFF)

1 Selecteer "WIRELESS" in het AMP menu en drukervolgens op f
2 Selecteer "SECURE OFF", druk daarna op of .
3 "RELEASE" versuschijnt, druk daarna op

"COMPLETE" verschijnt in het display op het voorpaneel.

4 Druk op AMP MENU.

Het AMP-menu wordenuitgeschakeld.

5 Houd SECURE LINK op de weiterijde van de subwoofer enkele seconden ingedrukt tot de LINK/STANDBY-indicator groen worden of groen knippert.

Het is belangrijk dat u SECURE LINK indrukt met bijvoorbeeld de punt van een pen.

De frequentie voor het draadloze system instellen (RF CHANNEL)

Als u meerere draadloze systemen gebruikt, zoals een draadloos LAN (Local Area Network) of Bluetooth, zullen de draadloze signalen misschien nicht stabel zich.

In dat geval zal de transmissie misschien verbeteren wanner u de volgende instelling van het RF-kanaal wijzigt.

• AUTO: Normaal selecteert u dit item. Het systemd selecteert automatisch het Beste kanaal voor transmissie.

• 1: Stel de frequente in op CH1 (LOW 5,736 GHz).
  2: Stel de frequente in op CH2 (MID 5,762 GHz).
  3: Stel de frequentie in op CH3 (HIGH 5,814 GHz).

Opmerking

• De transmissie zal misschien verbeteren wanner u het transmissiekanaal (frequentie) van de andere draadloze systemen wijzigt. Raadpleeg de gebruiksaanwijzing van de andere draadloze systemen voor meer informatie.

De status van de draadloze communicatie van het draadloze systeme controlleren (RF CHECK)

Geeft aan of het draadloze systeem op de receiver is geactiveerd of Niet.

Wanner de receiver de contrôle heeft voltooid, verschijnt "OK" of "NG".

• OK: Een draadloze verbinding is möglichk.
• NG: Een draadloze verbinding is nicht möglich.

Aanvullende informatatie

Verhelpen van storingen

Als u problemen ondvindt bij het gebruik van dit systeem, probeer die dan eerst zich op te loosen aan de hand van de onderstaande lijst. Raadpleeg, als het probleem aanhoudt, de Sony-dealer bij u in de buurt.

VOEDING

Het toestel is nicht ingeschakeld.

• Controller dat het netsnoor goed is aangesloten.

Het systemd worden nicht ingeschakeld wanner het TV-toestel worden ingeschakeld.

• Stel de "CTRL HDMI" in op "ON" als "CTRL HDMI" is ingesteld op "OFF" (pagea 39).
• Controller de luidsprekerinstellungen van het TV-toestel. De luidsprekerinstellungen van het TV-toestel bepalen hoe het system automatisch samen met het TV-toestel worden ingeschakeld.
• Als u het TV-toestel uitschakelt verwijl geluid wordenuitgestuurd via de luidspreker van het TV-toestel, worden het systemen nicht ingeschakeld wonneer u het TV-toestel de volgende keer inschakelt.

De functie Systeme uitschakelen werkt nicht.

• Wijzig de instelling van het TV-toestel voor het automatisch uitschakelen van aangesloten apparatuur wanner u het TV-toestel uitschakelt. Raadpleeg de gebruiksaanwijzing van het TV-toestel voormeer informatie.

Het system wordt uitgeschakeld wanner u het TV-toestel uitschakelt.

• Wanner de functie Controle voor HDMI is ingeschakeld, is de functie Systeme uitschakelen eveneens actief en worden het systeme uitgeschakeld wanner u het TVtoestel uitschakelt.

Het system wordt automatischuitgeschakeld.

• De functie AUTO STBY werkt (pageina 40).

GELUID

• Controller dat de Blu-ray Disc, DVD, enz., is opgenomen in Dolby Digital- of DTS-formaat.
• Controller bij het aansluiten van de Blu-ray Disc-, DVD-speler, enz. op de digitale ingangen van dit systeem de audio-instelling (instellenen voor de audio-uitgang) van de aangesloten apparatuur.

Het surroundeffect kan nicht worden gerealiseerd.

• Afhankelijk van het inkomende signalen de instelling voor het geluidsveld, zal de verwerking van de surroundsound misschien Niet effectief zijn (pagina 31). Het surroundeffect zal misschien in geringe mate waarneembaar�n, afhankelijk van het programma of de disc.
• Als u een Blu-ray Disc-speler of een DVD-speler aansluit, die geschikt is voor de functie surroundeffect, zal het surroundeffect van het system misschien nicht werken.
  In dat gevalzetu de functie surroundperfect van de aangesloten apparatuuruit. Raadpleeg de gebruiksaanwijzing die bij de aangesloten apparatuur worden geleverd voormeer informatie.

Het geluid van het TV-toestel worden nichtuitgestuurd via het systeme.

• Controller de aansluiting van de digitale optische kabel of de audiokabel die is aangesloten op het systemen en het TVtoestel (pageina 15).
• Controller de geluidsuitvoer van het TVtoestel.
• Stel, als het TV-toestel geschikt is voor de functie Audio Return Channel (ARC), "CTRL HDMI" en "ARC" in op "ON".

Het geluid wordt uitgestuurd via de luidsprekers van het systemen het TVtoestel.

• Als de functie Controle voor HDMI is uitgeschakeld of de geselecteerde apparatuur is nicht geschikt voor de functie

Controle voor HDMI, schakelt u het geluid van het systeme of van het TV-toestel UIT.

Het geluid blijft anschter bij de TV-beelden.

• Stel de "A/V SYNC" in op "OFF" als "A/V SYNC" is ingesteld op "ON".

Het systeem produceert geen of slechts een heel zwak geluid afkomstig van de aangesloten apparatuur.

• Druk op + en contrôleer het volumeniveau.
  Druk op 品 + en annuleer het dempen van het geluid.
• Controller dat de juiste ingang is geselecteerd.
• Controller dat alle kabels van het systeme en de aangesloten apparatuur geheel in de aansluitingen zich gestoken.
• Controller de HDMI-installingen van de aangesloten apparatuur.
• Wanneer u materiaal aftspeelt dat geschikt is voor technologie voor bescherming van auteursrecht (HDCP), worden het nichtuitgestuurd via de subwoofer.

Er worden geen geluid uitgestuurd uit bepaalde luidsprekers.

• Controller dat de stekkers van de luidsprekkerkabels volledig in de aansluitingen zich gestoken.

Het geluid wordt onderbroken of er is ruis.

• Controller "Formaten die door dit systemen worden ondersteund" (pageina 45).

Het niveau van het geluid links en rechts schommelt.

• De functie "Position Control" is werkzaam. Stel in dat geval de functie Positieregeling van het TV-toestel in op uit.

Het duurt even voordat het geluid wordtuitgestuurd door het system, nadat het isingschakeld.

• In de volgende gezallen kan het even duren voordat het geluid worden uitgestuurd door het systemen nadat het is ingeschakeld:

• Wanner eén van de apparaten die via de HDMI-verbinding op het system is aangesloten, nicht geschikt is voor de functie Controle voor HDMI.

• Wanner de functie Controle voor HDMI op uit is gezet op een van de aangesloten apparaten.

Gebruik in die gevallen het systeme nadat u de functie Controle voor HDMI op aan hebt gezet op alle aangesloten apparaten, of nadat u de functie Controle voor HDMI opuit hebt gezet op alle aangesloten apparaten, en ook op het systeme zelf.

Draadloos geluid

Draadloze transmissie is nicht geactiveerd of er gekomt geen geluid uit de subwoofer.

• Controller de status van de LINK/ STANDBY-indicator op de subwoofer.

Gaatuit:

• Controleer dat het netsnoer van de subwoofer goed is aangesloten.
  -Zet de subwoofer aan door op / op desubwoofer te drukken.

• Knippert snel groen:

• ① Druk op I/Op op de subwoofer. ② Steek de draadloze transceiver goed in de subwoofer. ③ Druk op I/Op op de subwoofer.

• Knippert rood:

• Zet de subwoofer uit door op I/ to drukken en controller de volgende items. ① Is er iota's wat de ventilatieopeningen van de subwoofer blokkeert?

• Knippert langzaam groen of orangje of wordt rood:

• Controller dat de draadloze transceiver goed in de receiver is gestoken.

• Voer opniew de instelling Secure Link "SECURE ON"uit (pagea 40).
  Geluidstransmissie is van slechte kwaliteit. Verplaats de subwoofer zo dat de LINK/STANDBY-indicator groen of orangje worden.
• Vergroot de afstand van de receiver of de subwoofer tot andere draadloze apparaten.
• Gebruik geen andere draadloze apparaten.

U hoor ruisuit de subwoofer of het geluid uit de subwoofer slaat over.

• Draadloze transmissie is nicht stabiel. Verander de "RF CHANNEL"-installing. Raadpleeg voor meer informatie "Draadloos geluid" (pageina 43).

BEELD

Er worden geen beeld weergegeven op het TVtoestel.

• Controller dat het het TV-toestel en het systeem goed�zijn aangesloten.
• Controller dat het TV-toestel goed is geselecteerd.
• Verander de bron van het inkomende signaal door op de invoertoetsen te drukken.
• Stel het TV-toestel in op de juiste ingang.
• ControllerDat HDMI IN en HDMI OUT nicht zich verwisseld.
• ControllerDat de snoeren volledig in de aansluitingen op de apparatuur en dit systeem zichn gestoken (pagea's 15, 17).

Er worden 3D-beeld weergegeven op het TV-toestel.

• Afhankelijk van het TV-toestel of de videoapparatuur, worden 3D-beelden misschien Niet weergegeven. Controller de 3D-beeldformaten die door het system worden ondersteund (pagea 45).

Wanner het toestel op stand-by staat, worden er geen beeld of geluid op het TV-toestel weergegeven.

• Stel de "CTRL HDMI" in op "ON" als "CTRL HDMI" is ingesteld op "OFF" (pagea 39).

• Wonneer het systeme op stand-by staat, worden beeld en geluid uitgestuurd van de HDMI-apparatuur die was geselecteerd toen u voor het LAST het systeme uitschakelde. Als u andere apparatuur wilt afspelen dan de LAST geselecteerde HDMI-apparatuur, speelt u de apparatuur af via Afspelen met een druk op de knop of schakelt u het systeme in en selecteert u de HDMI-apparatuur van uw keuze.

• Controller dat "PASS THRU" is ingesteld op "ON" in het AMP-menu als u apparatuur die nicht geschikt is voor "BRAVIA" Sync op het systeme aansluit (pagea 39).

• Richt de afstandsbediening op de afstandsbedieningsensor P het system.
• Verwijder obstakels:tussen de afstandsbediening en het systeme.
• Vervang beiden batterijen in de afstandsbediening door weitere batterijen als deutsche bzw. uitgeput zich.
• Selecteer de juiste ingang op de afstandsbediening.

OVERIGE

De functie Controle voor HDMI werkkt Niet goed.

• Controller de HDMI-aansluiting (pagina 15).
• Stel de functie Controle voor HDMI van het TV-toestel in (pageina 22).
• Controller dat de aangesloten apparatuur geschikt is voor "BRAVIA" Sync.
• Controller de instellenen van Controle voor HDMI op de aangesloten apparatuur. Raadpleeg de gebruiksaanwijzing die bij de aangesloten apparatuur is geleverd.
• Als u de HDMI-verbinding wijzigt, het netsnoor aansluit/loskoppelt of er is een stroomstoring, herhaalt u de stappen bij ""BRAVIA" Sync voorbereiden" (pagina 19).
• Wacht, wanner u het netsnoer vast- of loskoppelt, 15 seconden of langer tot u het systeem bedient.
• Als u de audio-uitgang van het videoapparaat en het systeme verminder met een andere kabel dan een HDMI-kabel, zal er misschien geen geluid worden uitgestuurd als gevolg van "BRAVIA" Sync. Stel in dat geval "CTRL HDMI" in op "OFF" (pagina 21) of verbind de audio-uitgangrechtstreeks met het TV-toestel inplaats van met het systeme.

Als de LINK/STANDBY-indicator op de subwoofer rood knippert.

Zet de subwoofer uit door op I/ to drukken en controller het volgende item.

• Is eriets wat de ventilatieopeningen van het system blokkeert?

Als "PROTECTOR" en "PUSH POWER" afwisseldervenschijnen in het display op het voorpaneel.

Schakel het systemeui door op / te drukken en controller het volgende item wanner "STANDBY" verdwijnt.

• Is er iota's wat de ventilatieopeningen van het system blokkeert?

Als het systeme nog nicht correct Werkt na het nemen van bovenstaande maatregelen, reset u het systeme als volgt:

Gebruik toetsen op het systeme voor de bedieningshandeling.

1 Schakel het systeem in door op I/O te drukken.
2 Druk op I/ verwijl u op INPUT SELECTOR en VOLUME - drukt.

"COLD RESET" verschijnt en het system wordt geset. AMP-menu, geluidsveld, enz. worden teruggezet maar de standaardinstellungen.

Schakel het system in wanner u het hierboven vermelde item hebt gecontroleerd en eventuele problemen hebt verholpen. Als u de oorzaak van het probleem Niet=kunt vinden, ook nicht wanner u het hierboven genoemde item hebt gecontroleerd, vraag dan advies aan de Sony-dealer bij u in de buurt.

Technische gegevens

Formaten die door dit system worden ondersteund

De volgende digitale invoerformaten worden door dit systeme ondersteund.

Formaat Ondersteund/Niet ondersteund
Dolby Digital ○
Dolby Digital Plus ○*
Dolby TrueHD	○*
DTS	○
DTS 96/24	○
DTS-HD Master Audio	○*
DTS-HD High Resolution Audio	○*
DTS-HD Low Bit Rate	○*
Lineair PCM 2 kan. 48 kHz of minder	○
Lineair PCM Maximum 7.1 kan. 192 kHz of minder	○*

• Deze formaten invoeren is alleen möglichk met de HDMI-verbinding.

Voor L + Voor R: 70 W + 70 W (bij 4 Ohm, 1 kHz, 1% THD)

UITGANGSVERMOGEN (referentie)

Voor L/Voor R: 134 W (per kanaal bij 4Ohm,1kHz

Ingangen

LINE IN Analoog

Over-Onder (Boven-en-Onder)

CATV: Zie "Formaten die door dit system worden ondersteund" (pagea 45).

Tunergedeelte

Systeel PLL Digitale

kwartssynthesizer

FM-tunergedeelte

Afstembereik 87,5 - 108,0 MHz (50 kHz stap)

Antenne FM-draadantenne

Antenneaansluitingen 75 ohm, ongebalanceerd

Algemeen

Spanningsvereiste 220V - 240V AC, 50 / 60Hz

Stroomverbruik
Aan: 50 W
Stand-by: 0,3 W of minder (Controle voor HDMI is uit.)

Afmetingen (ongev. 270mm× 60mm× 286~mm (b / h / d)

Gewicht (ongev.) 1,9kg

Luidspreker (SS-CT550W)

Voorluidspreker-unit

Luidsprekersystem Basreflex Luidspreker-unit 50~mm ,conustype × 2

Nominale impedantie 4 Ohm
Afmetingen (ongev.) 948.2mm × 75mm × 40mm (b/h/d)

Gewicht (ongev.) 2,3kg

Luidsprekersnoeren 3m

Subwoofer (SA-WCT550W)

Versterkergedeelte

UITGANGSVERMOGEN (referentie)

134 W (per kanaal bij 4 Ohm, 100Hz )

Luidsprekersysteme Subwoofer, Basreflex Luidspreker-unit 160~mm conustype

Nominale impedantie 4 Ohm

Spanningsvereisten 220 V - 240 V AC, 50/60 Hz

Stroomverbruik

Aan: 30 W

Specificatie versie 1.0

Frequenieband 5,725 GHz - 5,875 GHz

Spanningsvereiste DC 3,3 V, 300mA

Modulatiemethode DSSS

Afmetingen (ongev.) 30mm× 9mm× 60mm

(b/h/d)

Gewicht (ongev.) 10g

Ontwerp en technische gegevens können zonder voorafgaande kennisgeving worden gewijzigd.

Index

A

A/V SYNC 38

Aansluiten

Blu-ray Disc-speler 15

DVD-speler 15, 17

FM-draadantenne 18

kabeltelevisietuner15,17

"PlayStation®2" 17

"PlayStation®3" 15

satelliettuner 15, 17

TV 15

ADVANCED AUTO VOLUME11

Afstandsbediening

bedienen 11, 32

voorgebruik 7

AMP-menu 37

AUDIO DRC 38

Display op het voorpaneel 10

Draadloos System 19

DUAL MONO 38

G

Geluidsveld 31

H

Het systeemplaatsen 12

1

INPUT MODE 39

INPUT SELECTOR 8

Installeren 12

N

NIGHT MODE 39

P

PROTECTOR 45

R

Radio 26

Radiozenders 27

Reset 45

RF CHANNEL 41

s

SECURE ON 40

SW LEVEL 38

T

TREBLE 38

V

VOLUME 8, 11

ACHTUNG
