Caractéristique	Détails
Type de produit	Système home cinéma
Puissance de sortie	400 W
Configuration des enceintes	5.1 canaux
Connectivité	Bluetooth, Wi-Fi, HDMI, USB
Formats audio pris en charge	DTS, Dolby Digital, LPCM
Dimensions de la barre de son	900 x 85 x 90 mm
Poids de la barre de son	2,4 kg
Dimensions du caisson de basses	250 x 400 x 250 mm
Poids du caisson de basses	7,5 kg
Utilisation	Idéal pour les films, la musique et les jeux vidéo
Maintenance	Nettoyage régulier avec un chiffon doux, mise à jour du firmware si nécessaire
Sécurité	Éviter l'exposition à l'eau, ne pas couvrir les ventilations
Informations générales	Compatible avec les téléviseurs modernes, installation facile

FOIRE AUX QUESTIONS - HTCT550W SONY

Comment connecter le SONY HTCT550W à ma télévision ?

Utilisez un câble HDMI pour connecter le port HDMI OUT du système home cinéma au port HDMI IN de votre télévision. Assurez-vous de sélectionner la bonne entrée HDMI sur votre télévision.

Pourquoi mon SONY HTCT550W ne s'allume pas ?

Vérifiez que le système est correctement branché à une prise électrique et que le câble d'alimentation est en bon état. Essayez également de réinitialiser le système en débranchant le câble d'alimentation pendant quelques minutes.

Comment configurer le son surround sur le SONY HTCT550W ?

Accédez au menu des paramètres audio de votre système. Sélectionnez l'option 'Sound Field' et choisissez le mode 'Surround' pour activer le son surround.

Mon SONY HTCT550W ne se connecte pas à mon réseau Wi-Fi.

Assurez-vous que le système est à portée de votre routeur Wi-Fi et que le mot de passe est correctement saisi. Redémarrez le routeur si nécessaire et essayez de reconnecter le système.

Comment mettre à jour le firmware du SONY HTCT550W ?

Visitez le site officiel de Sony et recherchez les mises à jour du firmware pour le modèle HTCT550W. Suivez les instructions pour télécharger et installer la mise à jour via USB ou par Wi-Fi.

Le son de mon SONY HTCT550W est déformé ou grésille. Que faire ?

Vérifiez que tous les câbles sont correctement branchés et en bon état. Ajustez le niveau de volume et vérifiez les paramètres audio. Si le problème persiste, essayez de réinitialiser le système.

Comment utiliser la fonction Bluetooth sur le SONY HTCT550W ?

Activez le Bluetooth sur votre appareil mobile et mettez le SONY HTCT550W en mode Bluetooth. Sélectionnez le système dans la liste des appareils disponibles pour établir la connexion.

Pourquoi mon SONY HTCT550W ne lit pas certains fichiers audio ?

Assurez-vous que les fichiers audio sont dans un format compatible avec le système (par exemple, MP3, AAC). Vérifiez également que le support de stockage est en bon état et correctement formaté.

Comment régler la synchronisation audio sur le SONY HTCT550W ?

Accédez au menu des paramètres audio et recherchez l'option 'Synchronisation audio' pour ajuster le délai entre l'image et le son selon vos préférences.

MODE D'EMPLOI HTCT550W SONY

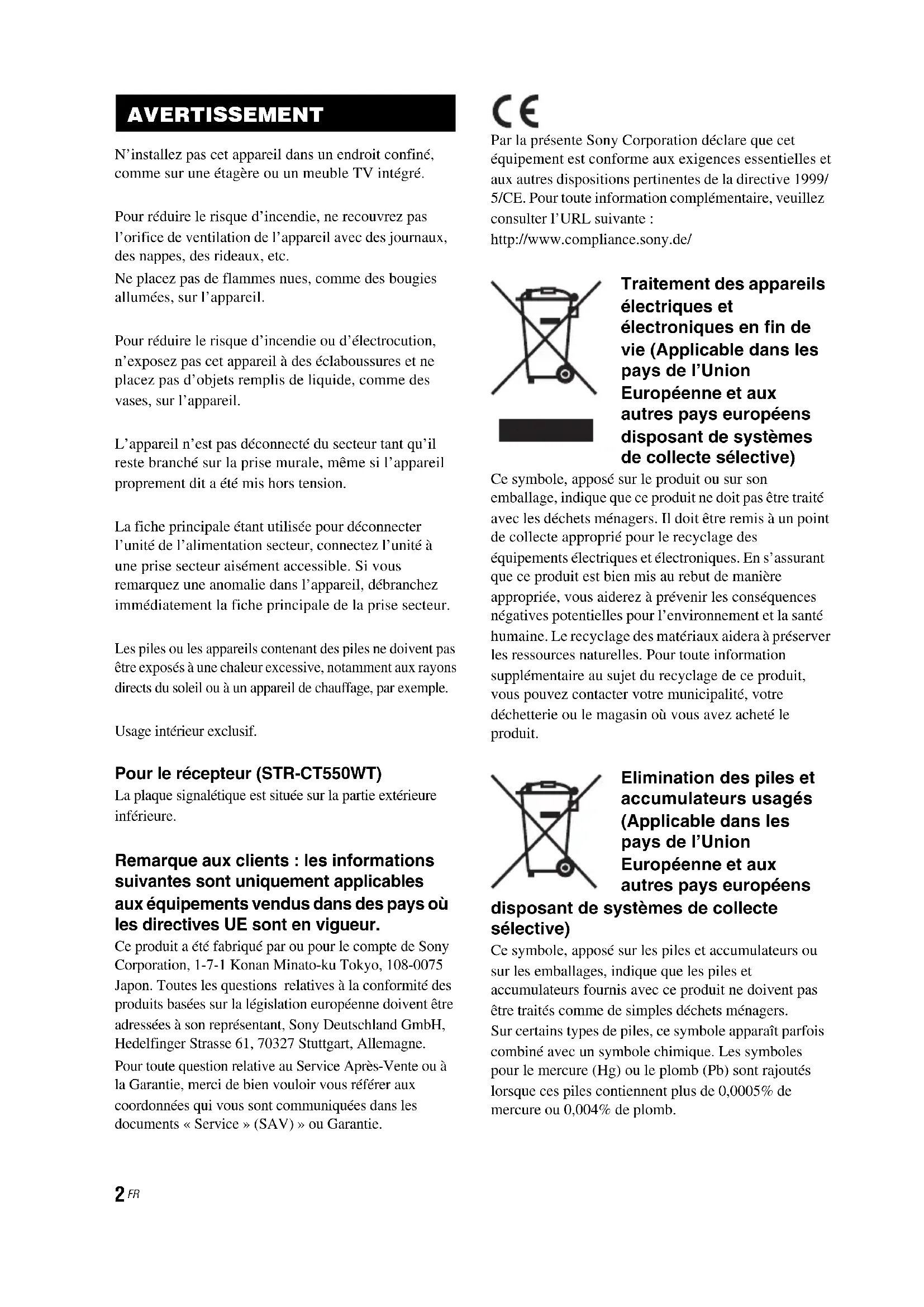

N'installez pas cet apparéil dans un endroit confiné, comme sur une étagère ou un meuble TV intégré.

Pour réduire le risque d'incendie, ne recouvre pas l'orifice de ventilation de l'appareil avec des journaux, des nappes, des rideaux, etc.

Ne placez pas de flammes nues, comme des bougies allumées, sur l'appareil.

Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas cet apparéil à des éclaboussures et ne placez pas d'objets replis de liquide, comme des vases, sur l' apparéil.

L'appareil n'est pas déconnecté du secteur tant qu'il reste branché sur la prise murale, même si l'appareil propre dit a été mis hors tension.

La fiche principale étant utilisée pour déconnecter l'unité de l'alimentation secteur, connectez l'unité à une prise secteur aisément accessible. Si vous remarquez une anomalie dans l'appareil, débranchez immédiatement la fiche principale de la prise secteur.

Les piles ou les appeareils contenant des piles ne doivent pas etre exposés à une chaleur excessive, notamment aux rayons directs du soleil ou a un apparéil de chauffage, par exemple.

Usage interieur exclusif.

Pour le récepteur (STR-CT550WT)

La plaque signalétique est située sur la partie extérieure inférieure.

Remarque aux clients : les informations suivantes sont uniquement applicables aux équipements vendus dans des pays ou les directives UE sont en vigueur.

Ce produit a eté fabriqué par ou pour le compte de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Toutes les questions relatives à la conformité des produits basées sur la législation europeenne doivent être adressées à son représentant, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne.

Pour toute question relative au Service ÀpRES-Vente ou à la Garantie, merci de bien pouvoir vous référer aux coordonnées qui vous sont communiquées dans les documents « Service » (SAV) » ou Garantie.

Par la presente Sony Corporation déclare que cet équipement est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Pour toute information complémentaire, veuillez consulter l'URL suivante:

http://www.compliance.sony.de/

Traitement des apparils
électriques et
électroniques en fin de
vie (Applicable dans les
pays de l'Union

Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les déchets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et electroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Elimination des piles et accumulateurs usages (Applicable dans les pays de l'Union

Européenne et aux autres pays européens

disposant de systèmes de collecte sélective)

Ce symbole, apposé sur les piles et accumulateurs ou sur les emballages, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas été traités comme de simples déchets menagers.

Sur certains types de piles, ce symbole apparait parfois combiné avec un symbole chimique. Les symboles pour le mercure (Hg) ou le plomb (Pb) sont rajoutés lorsque ces piles contiennent plus de 0,0005% de mercure ou 0,004% de plomb.

En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la preservation des ressources naturelles.

Pour les produits qui pour des raisons de sécurité, de performance ou d'intégrité de données nécessitant une connexion permanente à une pile ou à un accumulator, il convendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement.

En rapportant votre apparéil électrique en fin de vie à un point de collecte approprié vous vous assurez que la pile ou l'accumulateur incorporee sera traitée correctement.

Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre apparéil, reportez-vous au manuel d'utilisation. Rapportez les piles ou accumulateurs usages au point de collecte approprié pour le recyclage.

Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter notre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Précautions

Concernant la sécurité

• Si un objet ou du liquide venait à pénétrer à l'intérieur du système, débranchez-le et faites-le vérifier par un technicien qualifié avant de le remettre en marche.
• Ne grimpez pas sur le recepteur ou le caisson de graves, car vous risqueriez de tomber et de vous blesser, ou encore d'endommager le système.

Concernant les sources d'alimentation

• Avant de mettre en marche le système, vérifie que la tension de fonctionnement est identique à celle de votre source d'alimentation locale. La tension de fonctionnement est indiquée sur l'étiquette située à l'arrête du récepteur.
• Si vous prévoyez de ne pas utiliser le système pendant une période prolongée, assurez-vous de le débrancher de la prise murale. Pour débrancher le cordon d'alimentation, tirez sur la fiche et non sur le cordon.
• Le cordon d'alimentation doit être remplace uniquement dans un centre de service après-venture qualifié.

Concernant l'accumulation de chaleur

Bien que le système chauffe lors du fonctionnement, il ne s'agit pas d'un dysfonctionnement. Si vous utilisez le système continuellement à un volume élevé, la température augmente considérablement au niveau de ses faces arrirée et inférieure. Pour éviter de vous brûler, ne touche pas le système.

Concernant l'emplacement

• Installé le système dans un endroit correctement ventilé pour éviter l'accumulation de chaleur et prolonger la durée de vie de votre système.
• N'installez pas le système à proximé de sources de chaleur ou dans un endroit soumis aux rayons du soleil, à une poussière excessive ou à des chocs mécaniques.
• À l'arrête du récepteur, ne placezaucun object qui pourrait obstruer les orifices de ventilation et provoquer des dysfonctionnements.
• N'installez pas le système à proximate d'appareils tels qu'un télévisueur, un magnétoscope ou un magnétophone. (Si le système est utilisé conjointement avec un télévisueur, un magnétoscope ou un magnétophone, et s'il est trop proche de cet apparéil, cela peut provoquer des parasites et ALTERER la qualité de l'image. Il est très probable que cela se produit en particulier si vous utilisez une antennae

suite

interieure. Par consequent, il est recommendé d'utiliser une antenne extérieure.)

• Faites attention lorsque vous installez le système sur des surfaces traitées (avec de la cire, de l'huile, etc.), car vous risquez de les tacher et de les décolorer.
• Evitez de vous blesser sur les angles du récepteur ou du caisson de graves.

Concernant le fonctionnement

Avant de raccorder un autre apparéil, assurez-vous d'étéindre et de débrancher le système.

Si I'écran du téléviseur situé à proximité présente des irregularités de couleurs

Le système est doté d'un blindage magnétique qui permet de l'instructor à proximé d'un téléviseur. Cependant, des irrégularités de couleurs peuvent toujours être constatées sur certains types de téléviseurs.

En cas d'irregularités de couleurs...

Mettez immédiatement le téléviseur hors tension, puis remettez-le sous tension après 15 à 30 minutes.

En cas d'irregularités de couleurs persistantes...

Éloignez davantage le système du téléviseur.

Concernant l'entretien

Nettoyez le système avec un chiffon sec et doux.
N'utilisez pas de tampons abrasifs, de poudre à recuner ou de solvant tel que de l'alcool ou de la benzine.

Si vous avez des questions ou si vous rencontres des problèmes avec votre système, consultez votre revendeur Sony le plus proche.

Copyrights

Ce système intègre les technologies Dolby Digital et DTS* Digital Surround System.

• Fabriqué sous licence de Dolby Laboratories.
  Dolby et le symbole double-D sont des marques commerciales de Dolby Laboratories.

**Fabrique sous licence des brevets américain suivants: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 226 616; 6 487 535; 7 212 872; 7 333 929; 7 392 195; 7 272 567, ainsi que d'autres brevets délivrés ou en instance aux États-Unis et dans le monde. DTS, DTS-HD et son symbole sont des marques déposées et DTS-HD Master Audio ainsi que les logos DTS sont des marques

commerciales de DTS, Inc. Ce produit comprend un logiciel. © DTS, Inc. Tous droits réservés.

Ce système intègre la technologie High-Definition Multimedia Interface (HDMI™).

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux Etats-Unis et dans d'autres pays.

Le logo « BRAVIA » est une marque commerciale de Sony Corporation.

x.v.Color (x.v.Color) et le logo x.v.Color (x.v.Color) sont des marques commerciales de Sony Corporation.

« PlayStation®» est une marque déposée de Sony Computer Entertainment Inc.

Table des matieres

Precautions. 3

Mise en route

Déballage 6

Index des composants et des commandes 8

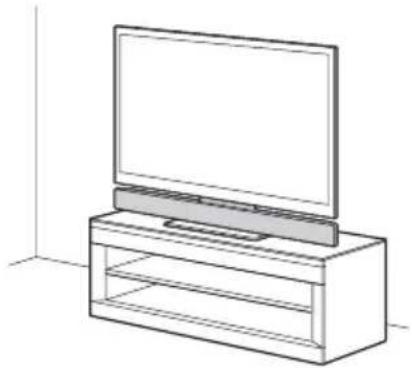

Positionnement du système. 12

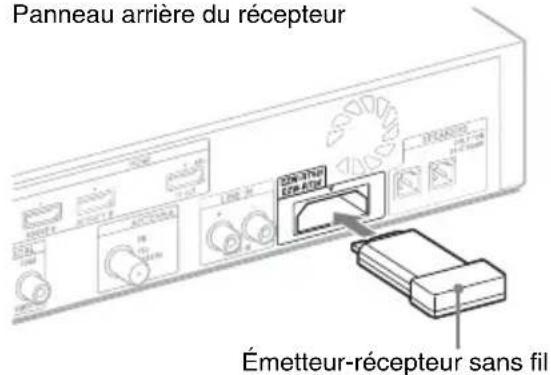

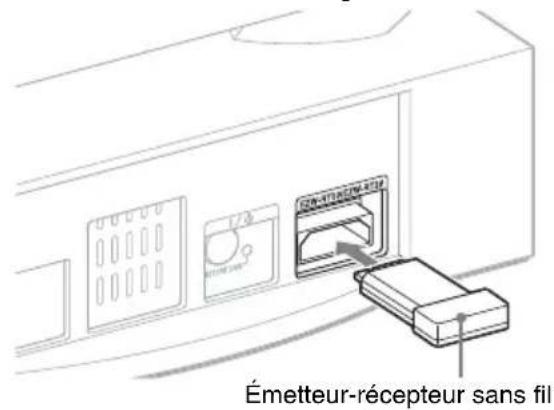

Installation des émetteurs-recepteurs sans fil fournis 14

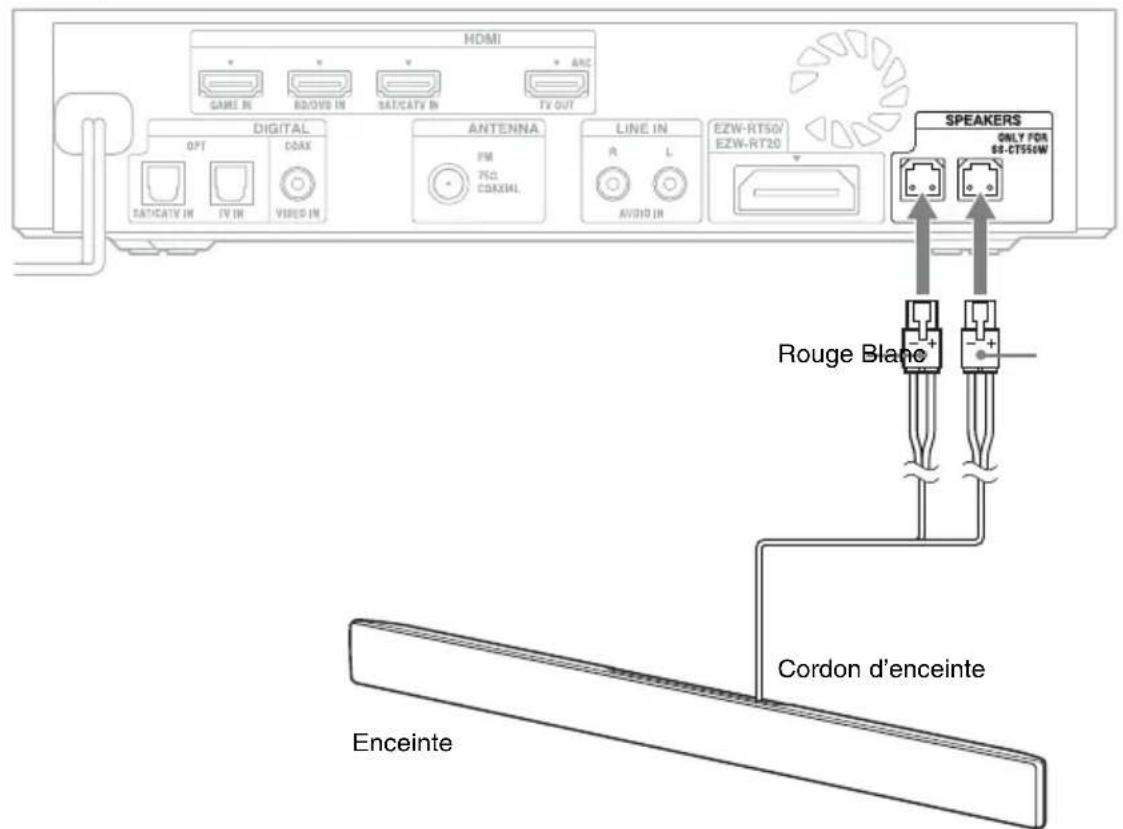

Raccordement de l'enceinte. 14

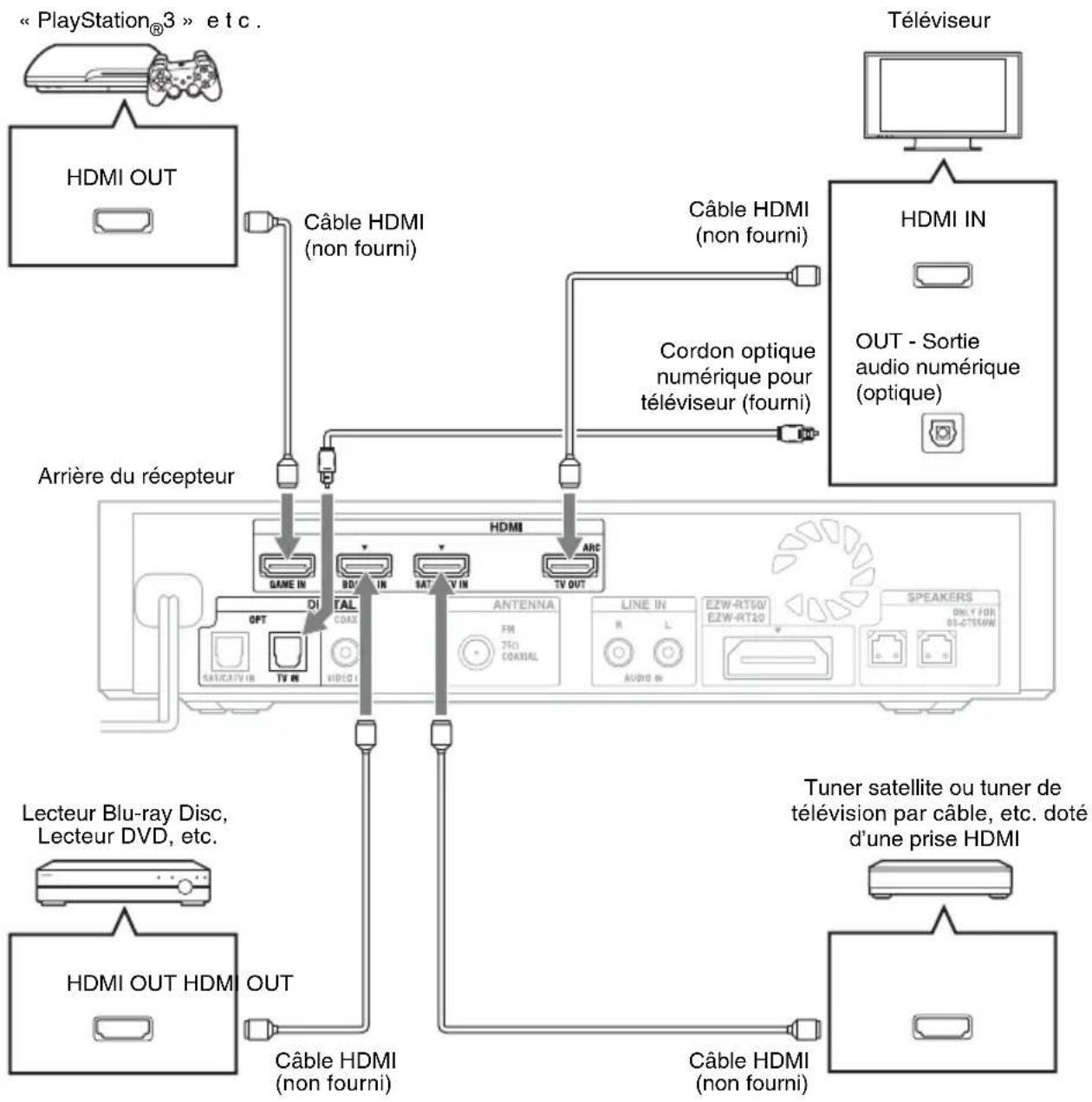

Raccordement du téléviseur, du lecteur, etc. 15

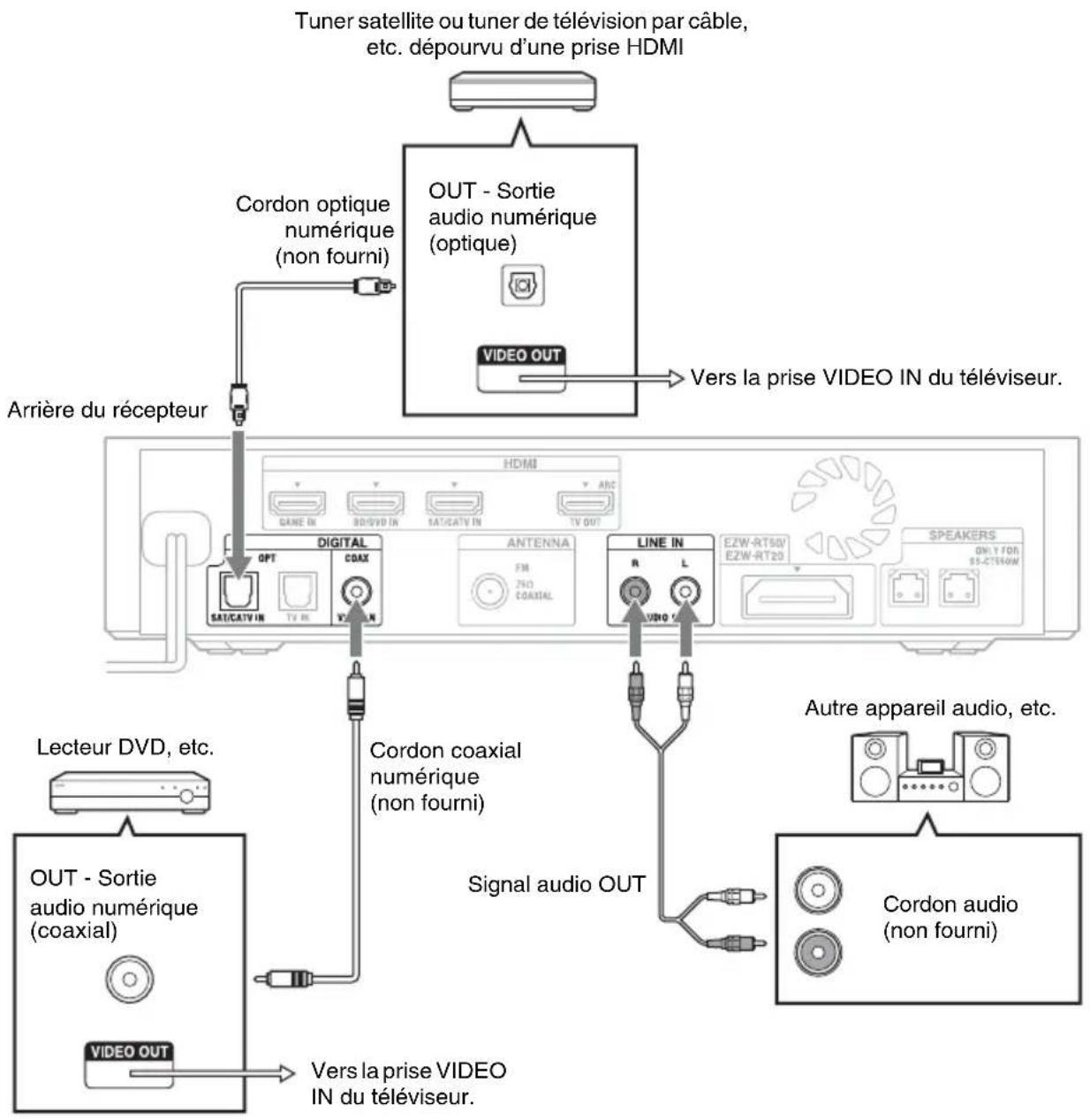

Raccordement d'un autre apparéil 17

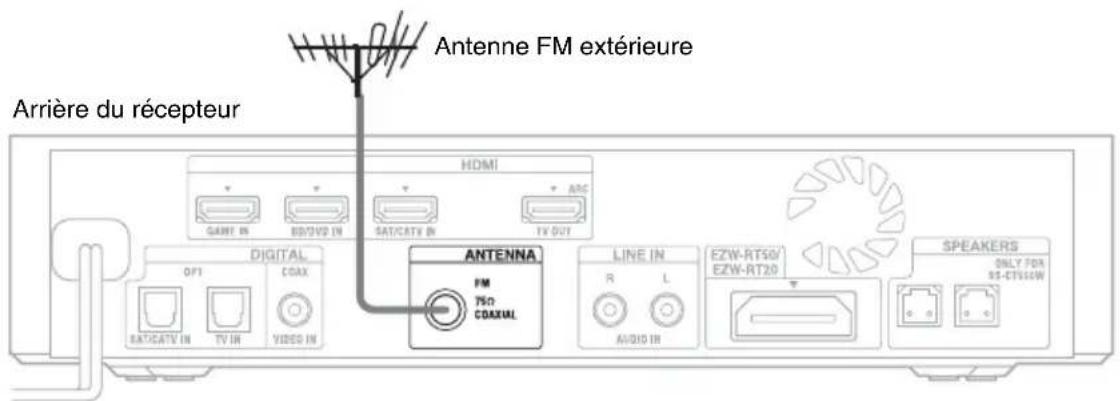

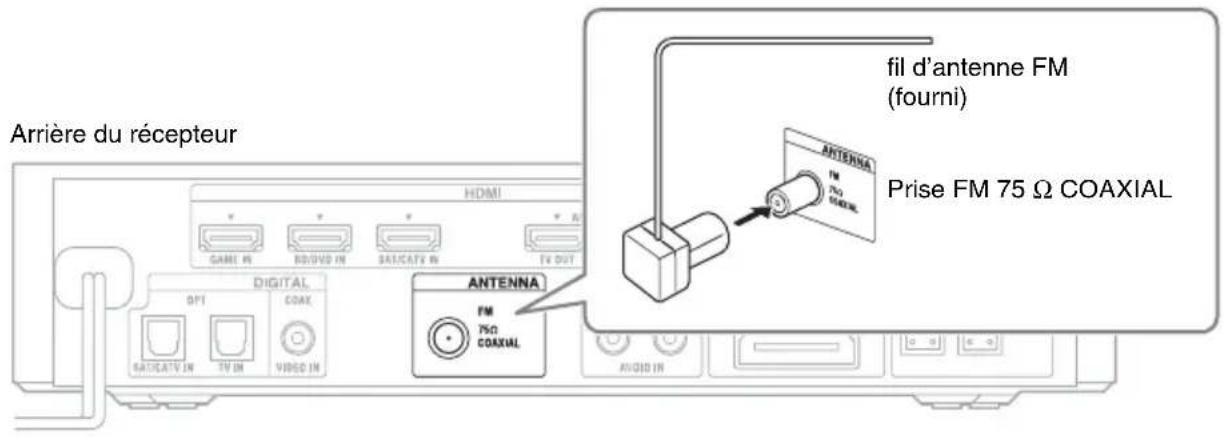

Raccordement du fil d'antenne FM ....18

Raccordement du cordon d'alimentation. 19

Configuration du système sans fil.....19

Preparation de « BRAVIA » Sync……19

Réglage de sortie du son de l'appareil raccordé 21

Options de lecture

Qu'est-ce que « BRAVIA » Sync ? ....22

Utilisation des fonctions BRAVIA Sync. 22

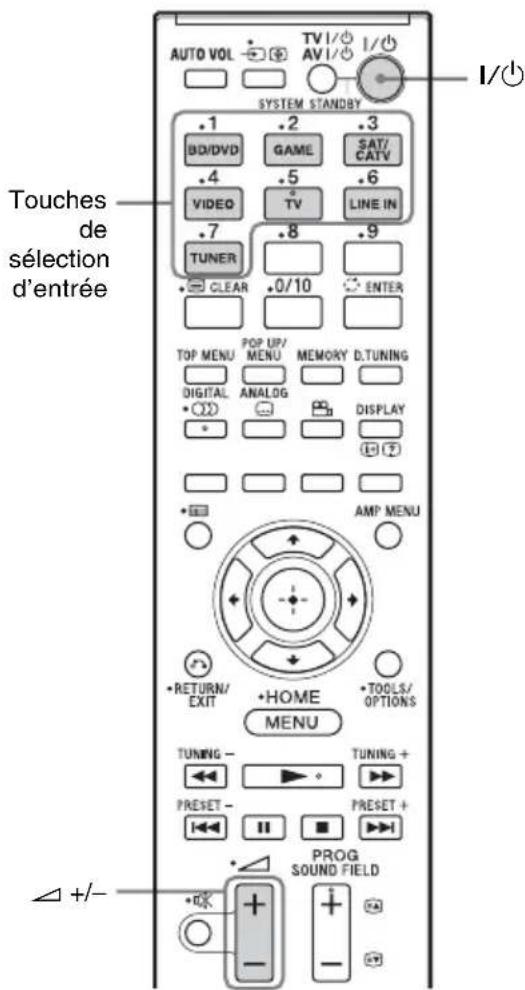

Fonctionnement du système à l'aide de la télécommande fournie 25

Fonctions du tuner

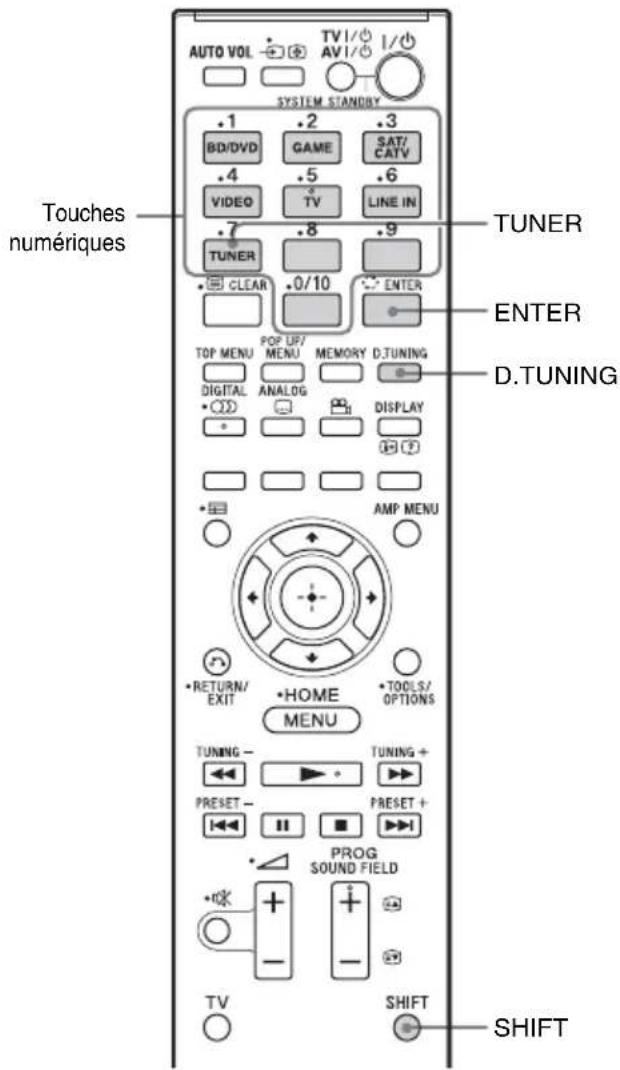

Écoute de la radio. 26

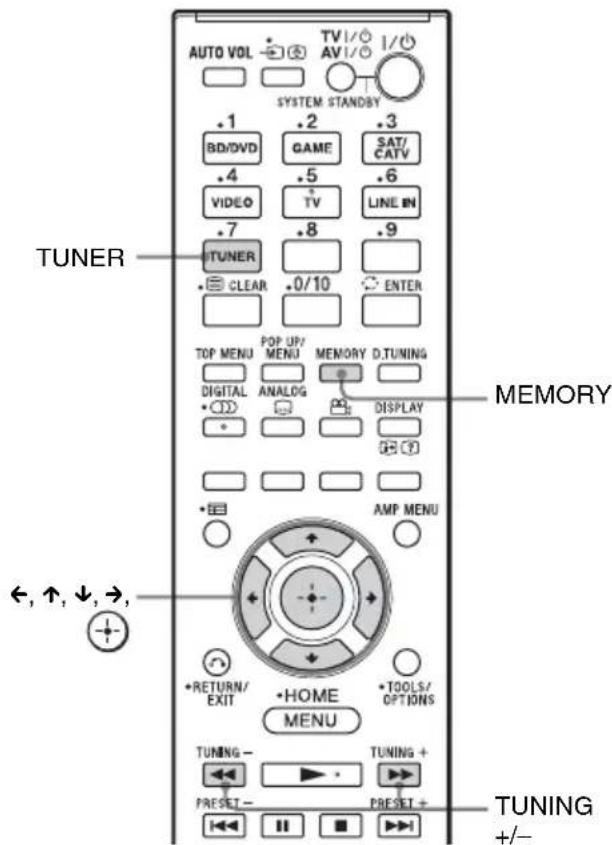

Programmation de stations radio 27

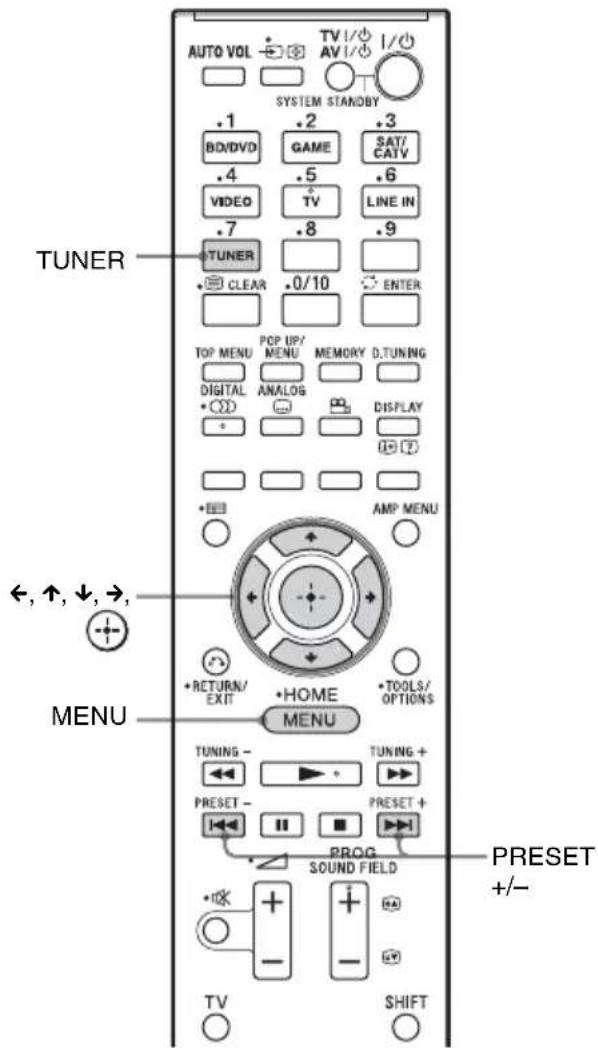

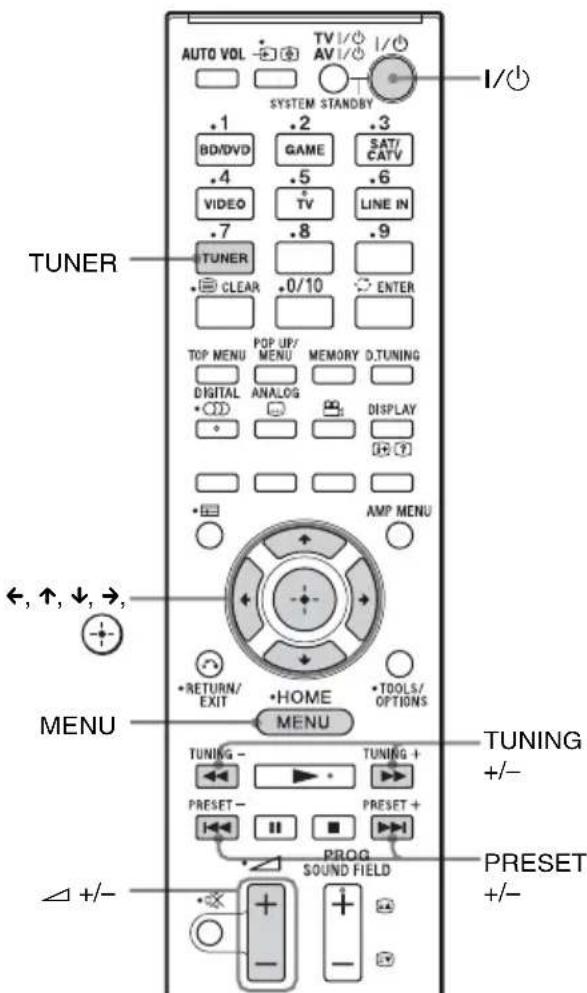

Écoute des stations radio prédéfinies....27

Attribution de noms aux stations prédéfinitiones 28

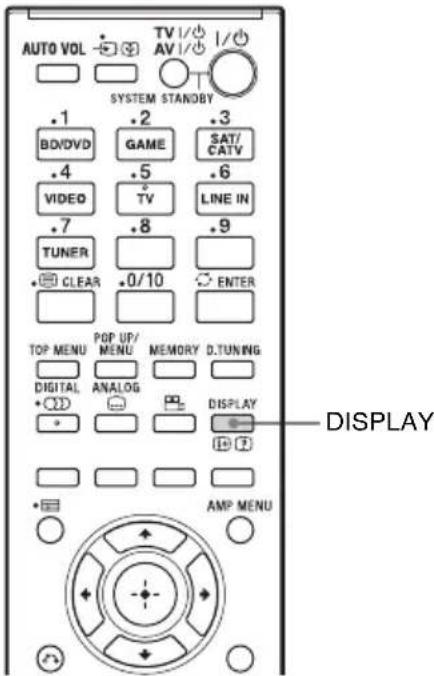

Affichage de la fréquence ou du nom de la station sur l'affichage du panneau frontal. 29

Utilisation du système RDS (Radio Data System). 30

Fonction Surround

Reproduction de l'effet surround. 31

Configuration avancée

Contrôle de l'appareil Sony raccardé à l'aide de la télécommande 32

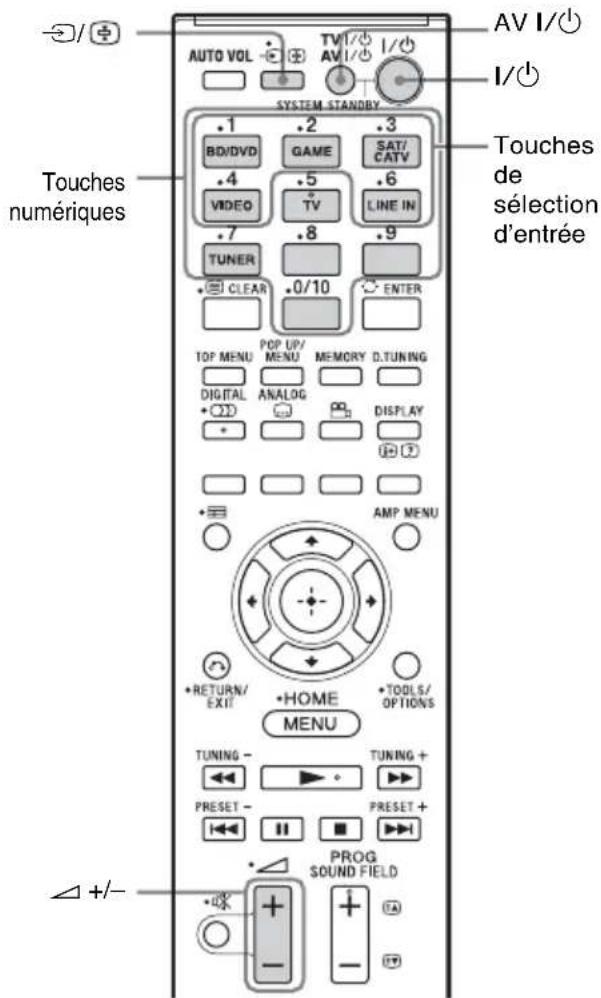

Modification des affectations des touches de selection d'entrée de la télécommande 36

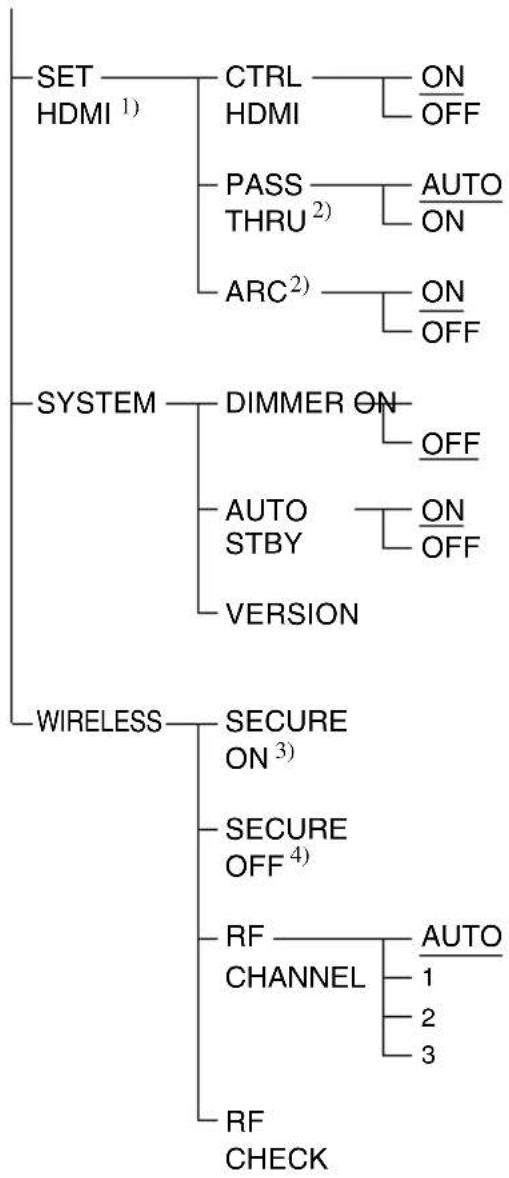

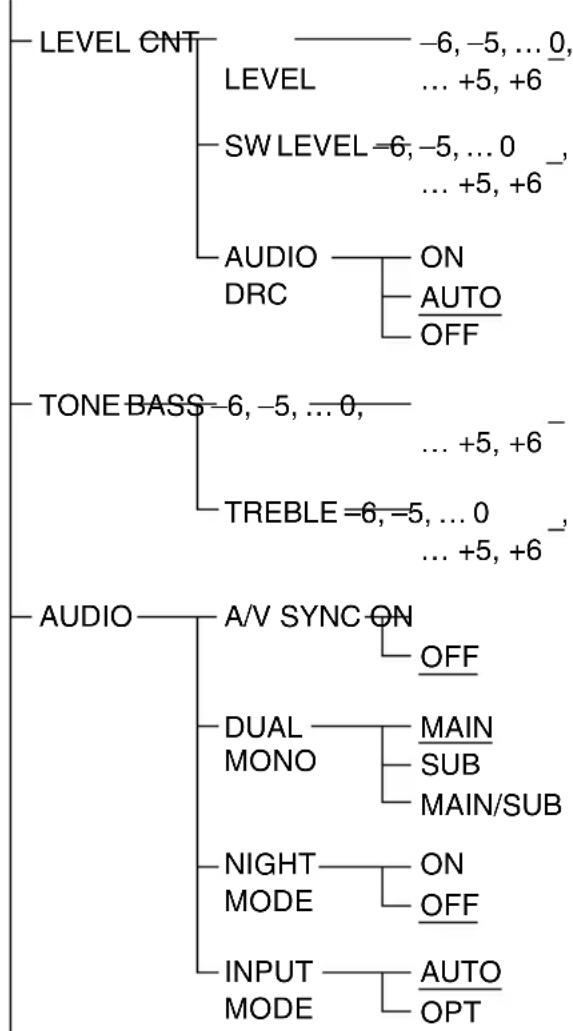

Sélections et réglages à l'aide du menu de l'amplificateur. 37

Informations complémentaires

Dépannage. 42

Caracteristiques. 45

Index 48

Mise en route

Déballage

• Récepteur (STR-CT550WT) (1)

• Fil d'antenne FM (1)

Mode d'emploi (1)

• Garantie (1)

Caisson de graves (SA-WCT550W) (1)

Cordon optique numérique pour téléviseur (2,5m) (1)

• Enceinte (SS-CT550W) (1)

• Télecommande (RM-AAU114) (1)

Tampons autocollants d'enceinte (4)

• Emetteur-recepteur sans fil (EZW-RT50) (2)

• Piles R6 (AA) (2)

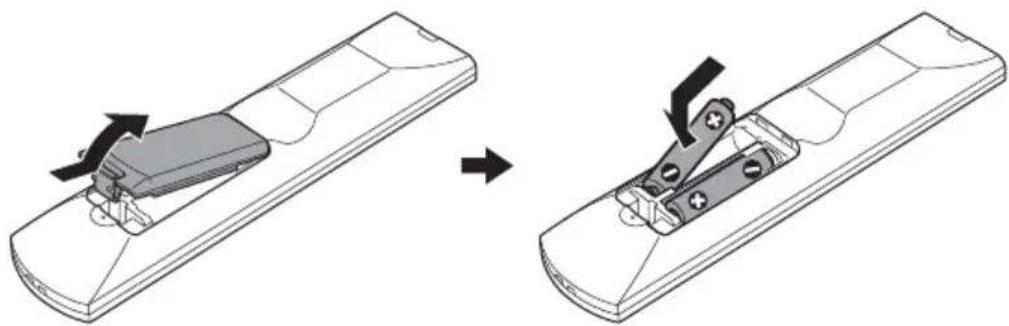

Insertion des piles dans la télécommande

Insérez deux piles R6 (AA) (fournies) en faisant correspondre les pôles ⊕ et ⊙ des piles avec le schéma représenté à l'intérieur du compartment de la télécommande. Pour utiliser la télécommande, dirigez-la vers le capteur de télécommande l'avant du récepteur.

Remarks

• Ne laissez pas la télécommande dans un endroit extrémement chaud ou humide.
• N'utilisez pas simultanément une pile neuve et une pile usagée.
• Ne laïsez rien tomber dans le boîtier de la télécommande, en particulier lorsque vous remplacez les piles.
  N'exposez pas le capteur de telekommande à la lumière directe du soleil ou d'une lampe. Vous risqueriez de l'endommager.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles pour éviter qu'elles fuient et générent de la corrosion, endommageant ainsi la télécommande.

Index des composants et des commandes

Pour plus de détails, voir les pages indiquées entre parentheses.

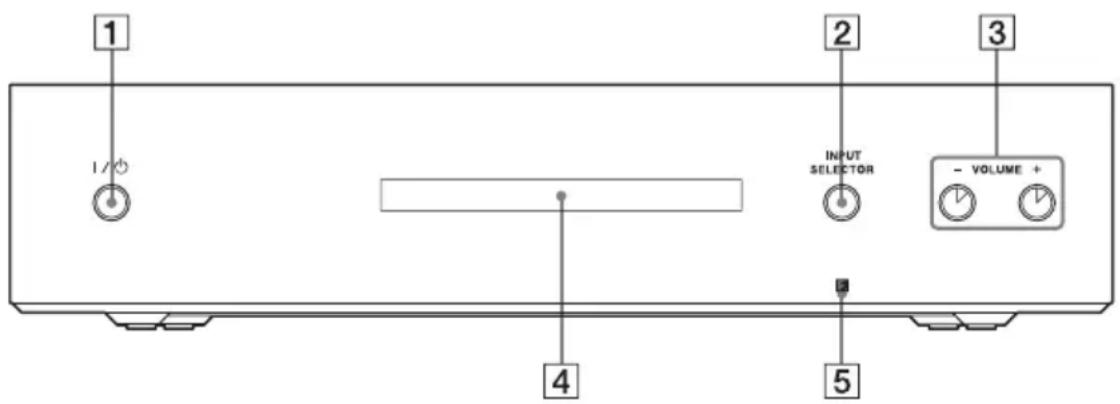

Récepteur

1I/（marche/veille)

2INPUT SELECTOR

Appuyez sur cette touche pour selectionner la source d'entrée à litre.

À chaque appui sur la touche, la source d'entrée change de manière cyclique comme suit :

$$ \mathrm {T V} \rightarrow \mathrm {B D} / \mathrm {D V D} \rightarrow \mathrm {G A M E} \rightarrow $$

SAT/CATV VIDEO LINE IN TUNER FM TV.....

3VOLUME+/-
4 Affichage du panneau frontal (page 10)
5 (Φpeur de télécommande)

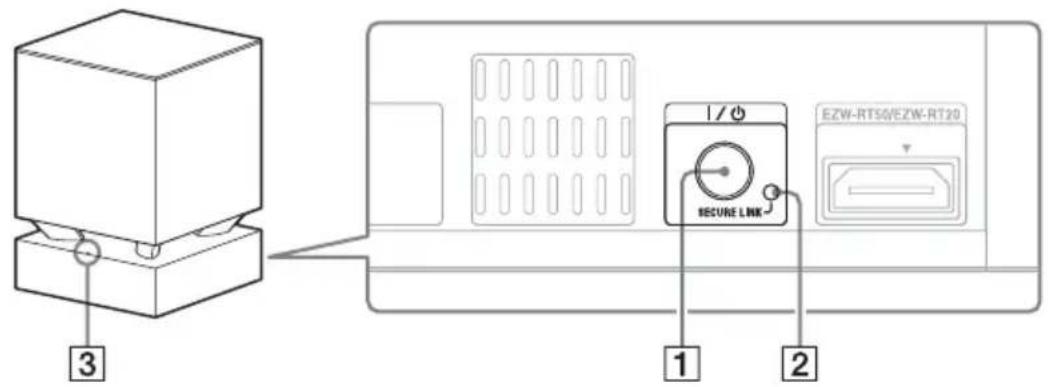

Caisson de graves

1I/（bouton d'alimentation)
2 Touche SECURE LINK (page 41)
3Témoin LINK/STANDBY

Vous pouvez vérifier l'etat de la transmission sans fil entre le recepteur et le caisson de graves.

S'allume en vert :

Le système est activé, la transmission sans fil est activée et les signaux audio sont reçus.

S'allume en orange :

Le système est activé, la transmission sans fil est activée avec la fonction Secure Link et les signaux audio sont reçus.

• Clignote rapidement en vert :

L'émetteur-recepteur sans fil n'est pas inséré correctement dans la fente de l'émetteur-recepteur sans fil (EZW-RT50/EZW-RT20).

• Clignote lentement en vert ou orange :

La transmission sans fil n'est pas activée.

S'allume en rouge :

Lecaisson de graves est en mode veille (page 19).

Éteint:

Le caisson de graves est hors tension.

• Clignote en rouge :

La protection des caissons de graves est activée (page 45).

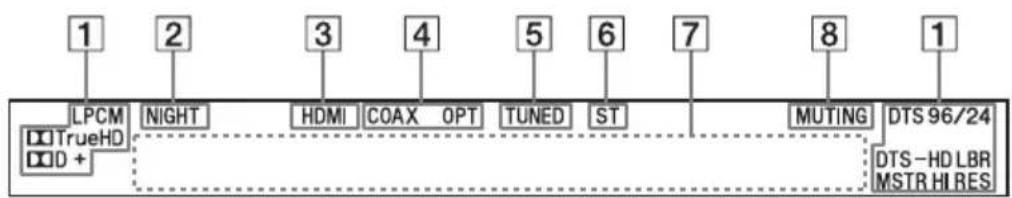

Affichage du panneau frontal (sur le récepteur)

1Témoins du format audio

S'allument en fonction du format audio inséré dans le système.

LPCM:PCM linéaire

TrueHD:Dolby TrueHD

D: Dolby Digital

D+: Dolby Digital Plus

DTS

DTS 96/24*

DTS-HDLBR:DTS-HLDow Bit Rate

DTS-HD MSTR : DTS-HD Master Audio

DTS-HD HI-RES : DTS-HD High

Resolution Audio

• S 'allume uniquement lorsque le signal DTS 96/24 est émis alors que « 2CH STEREO » est scélectionné comme champ acoustique. Si vous scélectionnez un champ acoustique autre que « 2CH STEREO », il ne s'allume pas.

2NIGHT (page 39)

S'allume en NIGHT MODE.

3HDMI (page 15)

S'allume lorsqu'un signal HDMI est émis ou lorsqu'un signal Audio Return Channel (ARC) est émis à ce moment-là vers le système alors que « TV » est sélectionné comme source d'entrée.

4COAX/OPT

S'allume en fonction de la prise que vous utilisez, la prise DIGITAL COAX ou la prise DIGITAL OPT.

TUNED (page 27)

S'allume lorsqu'il est syntonise sur une station radio FM.

ST (page 27)

S'allume lorsqu'un programme stéreo FM est capte.

7Zone d'affichage des messages

Affiche le volume, la source d'entree selectionnee, etc.

8 MUTING

S'allume lorsque le son est désacté.

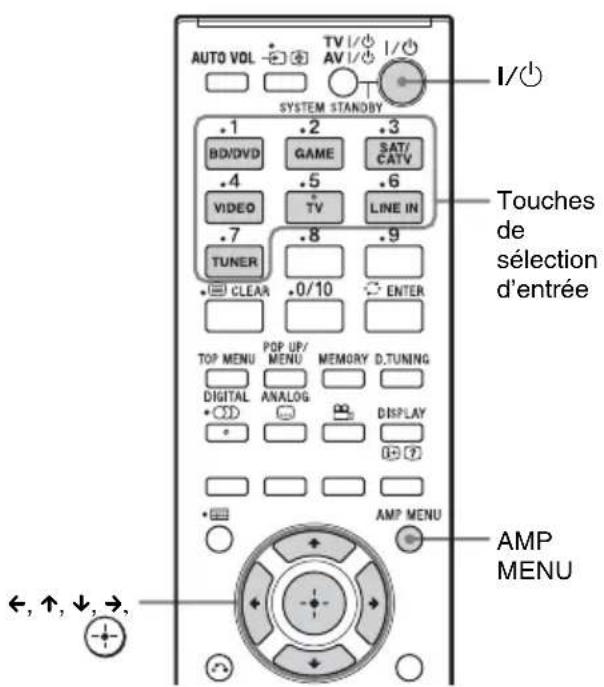

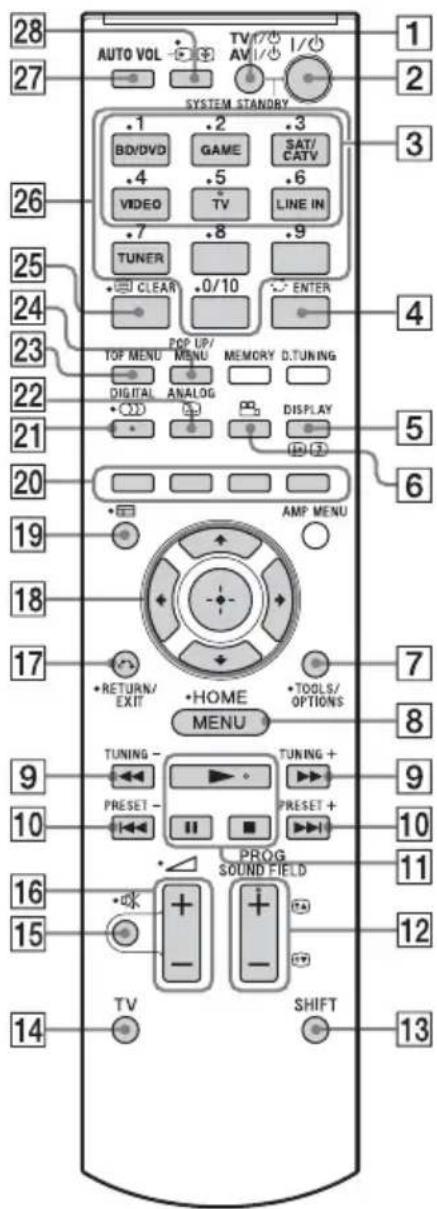

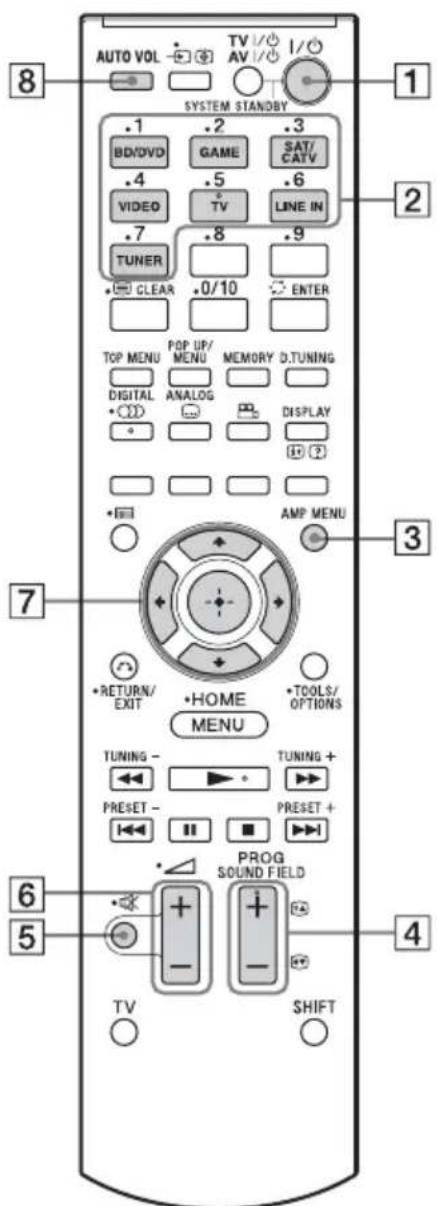

Télécommande

Cette section décrit le fonctionnement des touches du caisson de graves et des enceintes. Pour plus de détails sur le fonctionnement des touches del'appareil raccordé, reportez-vous à la page 32.

Remarque

• Dirigez la télécommande vers le capteur de télécommande (du récepteur.

• Les touches 5, ▶, ⊕ et SOUND FIELD + possédent un point tactile qui vous servira de guide lors de l'utilisation.

1I/（marche/veille)
2 Touches de selection d'entrée

Appuyez sur l'une des touches pour sélectionner l' apparéil que vous souhaitez utiliser.

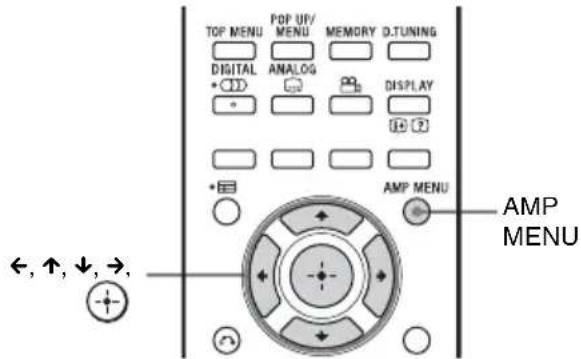

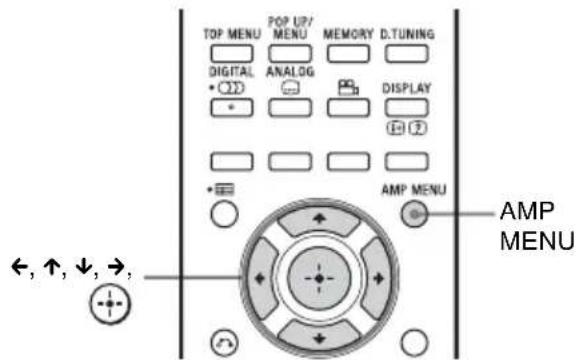

③AMP MENU (page 37)

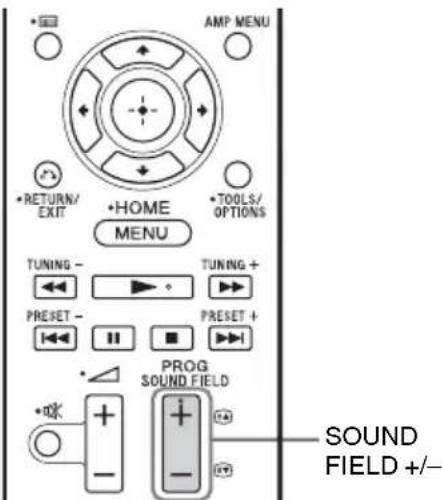

4 SOUND FIELD +/- (page 31)
5(silence)
6 +1

Appuyez pour régler le volume.

7 , , , ou

Appuyez sur , , ou pour selectionner les options de menu. Ensuite, appuyez sur + pour valider la selection.

8 AUTO VOL (volume)

Appuyez pour réduire les fluctuations du volume pendant la lecture de contenu ou de programmes (fonction ADVANCED AUTO VOLUME). Cette fonction est utile, par exemple, lorsque le son d'une publicité est plus fort que celui des programmes TV.

Remarques

• La fonction AUTO VOL(volume) ne convient pas à l'écoute de CD.
• La fonction AUTO VOL(volume) est activée uniquement lorsque Dolby Digital, DTS et PCM linéaire sont émis vers le système. Si vous basculez vers une autre source d'entrée, il est possible que le son soit plus fort qu'auparavant.

Positionnement du système

Les illustrations ci-dessous, fournies à titre d'exemple, indiquent comment installer l'enceinte.

Remarque

• Au moment deCHOISIR L'EMPLACEMENT DU RECEPTEUR OU DU CAISSON DE GRAVS, N'OBstrUZ pas les orifices de ventilation thermique situés sur le panneau arriRE du recepteur et du caisson de graves.

Installation de l'enceinte sur le téléviseur

Vous pouvez installer l'enceinte sur les modetes de téléviseur suivants (non fournis) en utilisant le support de fixation d'enceinte WS-CT550B40/46 (non fourni):

KDL-46HX92□, KDL-46HX82□, KDL-40/46NX72□, KDL-40/46HX72□, KDL-40/46EX72□

• Dans les noms de modele réels, le « □ » indique des chiffres et/ou des caractères propres à chaque modele.

À partir d'mai 2011.

• Installation de l'enceinte sur le socle

Fixation de l'enceinte et du télévisueur au mur

Installation séparée de l'enceinte et du télévisueur

Si vous ne pouvez pas installer l'enceinte sur le téléviseur, vous pouvez l'instructor comme illustré ci-dessous.

• Installation de l'enceinte sur un meuble

Remarque

• Pour éviter les vibrations ou mouvements de l'enceinte pendant l'écoute, fixez les tampons autocollants d'enceinte fournis aux quatre angles inférieurs de l'enceinte.

• Installation de l'enceinte au mur (page 13)

Installation de l'enceinte au mur

Vous pouvez installer I'enceinte au mur.

Remarques

• Utilisiez des vis adaptées au matériel et à la résistance du mur. Comme les plaques de plâtre sont particulièrement fragiles, fixez fermement les vis à une poutre du mur. Installez l'enceinte sur une partie verticale et plate du mur qui est renforcée.
• Veillez à confier l'installation à des revendeurs ou à des installateurs agrésés Sony et portez une attention particulière aux consignes de sécurité pendant l'installation.
• Sony ne peut être tenu responsable des accidents ou dégats occasionnés par une mauvaise installation, une résistance insuffisante du mur, une mauvaise fixation des vis, une catastrophe naturelle, etc.

1 Préparez des vis (non fournies) adaptations aux orifices situés au dos de l'enceinte. Reportez-vous aux illustrations ci-dessous.

Orifice situé au dos de l'enceinte

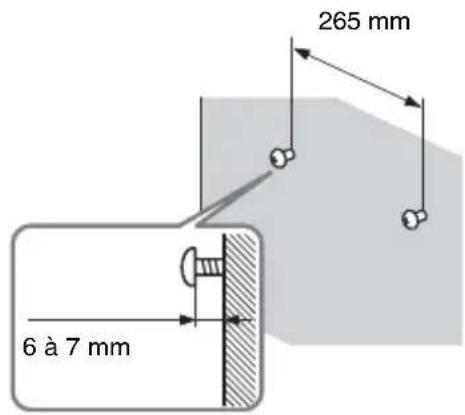

2 Fixez les vis au mur. Les vis doivent dépasser de 6 à 7 mm.

3 Accrochez l'enceinte aux vis.

Alignez les orifices situés au dos de l'enceinte aux vis, puis suspendez l'enceinte aux deux vis.

Installation des émetteurs-recepteurs sans fil fournis

Insérez les deux émetteurs-recepteurs sans fil fournis dans la fente de l'émetteur-recepteur sans fil (EZW-RT50/EZW-RT20) sur le panneau arrêté du récepteur et du caisson de graves.

Panneau arrirée du récepteur

Panneau arrirée du caisson de graves

Raccordement de l'enceinte

Les connecteurs du cordon d'enceinte possedent un code de couleur qui depend du type d'enceinte. Raccordez les connecteurs du cordon d'enceinte aux prises d'SPEAKERS de couleur correspondante.

Arrière du récepteur

Raccordement du téléviseur, du lecteur, etc.

Raccordez le téléviseur et/ou le lecteur, etc. équipé de prises HDMI au socle à l'aide d'un cable HDMI. L'utilisation peut être simplifiée en raccordant un apparciel compatible Sony « BRAVIA » Sync à l'aide de cables HDMI et en reglant pour chacun d'eux la fonction Commande pour HDMI par l'intérimédiaire du téléviseur. Consultez « Qu'est-ce que « BRAVIA » Sync ? » (page 22). Il est recommendé de connecter à ce système des produits équipés de « BRAVIA » Sync.

Remarks

• Toutes les prises HDMI du système fonctionnement de la même manière. Si vous souhaitez raccarder un lecteur DVD en plus d'un lecteur Blu-ray Disc, utilisez une prise HDMI disponible.
• Le système est compatible avec la fonction Audio Return Channel (ARC). Si vous raccordez le système à la prise HDMI du téléviseur compatible Audio Return Channel (ARC) à l'aide d'un cable HDMI, il n'est pas nécessaire de raccorder le téléviseur au système à l'aide du cordon optique numérique (page 40).
• Les lettres « ARC » sont indiquées à côte de la prise HDMI du téléviseur s'il est compatible avec la fonction Audio Return Channel (ARC). Meme si vous raccordez un cable HDMI à la prise, vous ne pouvez pas utiliser la fonction Audio Return Channel (ARC) si la prise d'entrée HDMI n'est pas compatible avec la fonction Audio Return Channel (ARC).
• La fonction Audio Return Channel (ARC) est uniquement disponible si la fonction Commande pour HDMI est activée.
• Selon le tuner satellite, il se peut qu'un son multicanaux ne soit pas produit. Dans ce cas, raccordez un cordon optique numérique en plus d'un cable HDMI et reglez « INPUT MODE » sur « OPT » dans le menu AMP (page 39).
• Les raccordements aux prises HDMI sont prioritaires lorsque vous raccordez différents appareils au système en utilisant les prises DIGITAL OPT et HDMI.

Conseil

• Meme si le système est eteint (mode veille active), le signal HDMI est transmis par l'appareil raccorded au téléviseur via la connexion HDMI. Vous pouze beneficier du son et de I'image de I'appareil sur le téléviseur.

Raccordement d'un autre apparéil

Lorsque vous raccordez un apparéil qui ne possède pas de prises HDMI, comme par exemple une « PlayStation®2», un lecteur DVD, un tuner satellite ou un tuner de télévision par cable, etc., réglez « CTRL HDMI » sur « OFF » dans le menu AMP du système (page 21).

Raccordement du fil d'antenne FM

Raccordez le fil d'antenne FM à la prise FM 75 Ω COAXIAL.

Remarques

Veillez a deployer entierement le fil d'antenne FM.
- ÀpRES connexion du fil d'antenne FM, gardez-le aussi horizontallyment que possible.
- N'utilisez pas le fil d'antenne FM sans le déplier au préalable.
- Insérez complètement et fermement le fil d'antenne FM dans la borne.

Conseil

• Si la réception FM laisse à désirer, utilisez un cable coaxial de 75 ohms (non fourni) pour raccorder le récepteur à une antenné FM extérieure comme illustré ci-dessous.

Raccordement du cordon d'alimentation

Avant de raccorder le cordon d'alimentation du récepteur et du caisson de graves à une prise murale, raccordez tous les autres appar兼s et le téléviseur au système.

Remarks

• Une fois le cordon d'alimentation connecté, attendez environ 20 secondes avant demettre l'appareil sous tension en appuyant sur / sur le recepteur.
• Raccordez le système à une prise secteur aisément accessible. Si vous remarque une anomalie dans le système, débranchez immédiatement la fiche principale de la prise secteur.

Configuration du système sans fil

Le récepteur transmet le son depuis l'appareil vers le caisson de graves. Pour activer la transmission sans fil, précédez comme suit.

1 Vérifiez que les émetteurs-recepteurs sans fil (fournis) sont insérés dans la fente de l'émetteur-recepteur sans fil (EZW-RT50/EZW-RT20) sur le panneau arrêté du récepteur et du caisson de graves.

Pour plus d'informations, reportez-vous à la section « Installation des émetteurs récepteurs sans fil fournis » (page 14).

2 Appuyez sur I/ () pourmettre le récepteur sous tension.

Lorsque la transmission sans fil est activée, le témoin LINK/STANDBY devient vert. Si le témoin LINK/STANDBY ne s'allume pas, reportez-vous aux sections « Caisson de graves » (page 9) et « Son sans fil » (page 43).

A propos du mode veille

Le caisson de graves passé automatiquement en mode veille (le témoin LINK/STANDBY devient rouge) lorsque le récepteur est en mode veille ou lorsque la transmission n'est pas activée.

Le caisson de graves est automatiquement mis sous tension (le témoin LINK/STANDBY devient vert) lorsque le récepteur est sous tension et la transmission sans fil activée.

Pour spécifique une connexion sans fil

Si vous utilise plusieurs produits sans fil, vous pouvez éviter les interférences en spécifique la connexion sans fil à utiliser pour relier le récepteur au caisson de graves (fonction Secure Link).

Pour plus d'informations, reportez-vous à la section « Activation de la transmission sans fil entre des apparêls spécifique (SECURE ON) » (page 40).

Préparation de « BRAVIA » Sync

Vous pouvez utiliser un autre apparéil à l'aide d'une seule télécommande en raccordant un apparéil Sony compatible avec « BRAVIA » Sync à l'aide d'un cable HDMI (non fourni). Pour utiliser « BRAVIA » Sync, activez la fonction Commande pour HDMI pour l' apparéil raccordé.

Si vous utilisez un téléviseur Sony equipoé de la fonction Commande pour HDMI, vous pouvez régler la fonction Commande pour HDMI sur le téléviseur pour régler simultanément la fonction Commande pour HDMI du système et de l'autre apparéil raccordé.

1 Veillez à ce que le système soit raccordé au téléviseur et à l'appareil à l'aide de cables HDMI (non fournis).
2 Mettez sous tension le système, le téléviseur et l'appareil raccordé.
3 Sélectionnez l'entrée du système et l'entrée HDMI du TV (BD/DVD, GAME ou SAT/CATV) afin qu'une image d'un apparéil raccordé soit affichée.
4 Affichez la liste des apparecs HDMI sur le menu du téléviseur, puis activez la fonction Commande pour HDMI pour l'appareil raccordé.

La fonction Commande pour HDMI du système et de 1'appareil raccordé est simultanément activée.

Une fois le réglage terminé,

apparait sur l'affichage du panneau frontal.

Remarque

• Pour plus de détails sur le réglage du téléviseur et de l'appareil racordé, reportez-vous aux modes d'emploi de ceux-ci.

Si « COMPLETE » n'apparait pas après exécution des étapes cédessus

Activez séparément la fonction Commande pour HDMI du système et de l'appareil raccordé.

Par défaut, la fonction Commande pour HDMI du système est réglée sur « ON »

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur bù →.
3 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « CTRL HDMI » apparaisse, puis appuyez sur bù →.
4 Appuyez sur / pour selectionner « ON ».

La fonction Commande pour HDMI est activée.

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

6 Sélectionnez l'entrée du système connectée à l'appareil pour lequel vous souhaitez utiliser la fonction Commande pour HDMI (BD/DVD, GAME ou SAT/CATV).
7 Activez la fonction Commande pour HDMI de l'appareil raccordé.

Pour plus de détails sur le réglage de l'appareil raccordé, reportez-vous au mode d'emploi de celui-ci.

Si vous ajoutez ou reconnectctez un apparéil

Executez à nouveau les étapes de « Préparation de « BRAVIA » Sync » (page 19) et « Si « COMPLETE » n'apparait pas aprèsexecution des étapes ci-dessus »

Remarques

• Si la fonction Commande pour HDMI pour l'apparil raccordé ne peut pas être définie simultanément lors du réglage « CONTROL FOR HDMI » du téléviseur, réglez la fonction Commande pour HDMI à l'aide du menu de l'appareil raccordé.
• Pour plus de détails sur le réglage du téléviseur et de l'apparéil raccordé, reportez-vous aux modes d'emploi de ceux-ci.

Désactivation de la fonction Commande pour HDMI

Désactivez la fonction Commande pour HDMI lorsque vous raccordez l'appareil non compatible avec « BRAVIA » Sync, ou qui ne dispose pas de prises HDMI, etc.

1 Appuyez sur AMP MENU.
2 Appuyez plusieurs fois sur ↑/↓ jusqu'à ce que « SET HDMI » apparaisse, puis appuyez sur
3 Appuyez sur / pour selectionner « CTRL HDMI», puis appuyez sur ou →.
4 Appuyez sur / pour selectionner « O F F »
5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Réglage de sortie du son de l'appareil raccordé

Pour émettre le son numérique multicanaux, vérifie le réglage de sortie du son numérique sur l'appareil raccordé.

Par exemple, pour un lecteur Blu-ray Disc, vérifie que « Audio (HDMI) » est régle sur « A u t o »

Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne l'appareil raccordé.

Options de lecture

Qu'est-ce que « BRAVIA » Sync ?

En connectant un apparéil Sony compatible avec

« BRAVIA » Sync à l'aide d'un cable HDMI (non fourni), le fonctionnement est simplifié comme expliqué ci-dessous :

• Mise hors tension du système (page 22)
  Commande du son du système (page 22)
• Audio Return Channel (ARC) (page 23)
• Lecture une touche (page 23)
• Économie d'énergie (page 23)
• Scene Select (page 23)
  Home Theatre Control (page 24)
• Position Control (page 24)

« BRAVIA » Sync est compatible avec les téléviseurs, les lecteurs Blu-ray Disc/DVD, les amplificateurs AV, etc., de marque Sony dotés de la fonction Commande pour HDMI.

CONTROL FOR HDMI est une norme de fonction de contrôle mutuel utilisé par CEC (Consumer Electronics Control) pour HDMI (High-Definition Multimedia Interface).

Remarks

• Les fonctions suivantes peuvent être utilisées avec un apparéil d'une autre marque que Sony ; tout fois, la compatibilité de ces apparéils avec la Specification HDMI CEC n'est pas garantie.

-Mise hors tension du systeme
-Commandedusondsusystème
- Audio Return Channel (ARC)
Lecture une touche

• Les fonctions suivantes sont une exclusivite des apparèils fabriqués par Sony. Elles ne peuvent pas etre utilisées avec les apparèils d'une marque autre que Sony.

• Économie d'énergie

• Scene Select
  Home Theatre Control

• Position Control

• Les apparèils non compatibles avec « BRAVIA » Sync ne peuvent pas activer ces fonctions.

• En fonction de l'appareil raccardé, la fonction

Commande pour HDMI peut ne pas fonctionner.

Reportez-vous au mode d'emploi de l'appareil.

Utilisation des fonctions

« BRAVIA » Sync

Mise hors tension du système

Lorsque you mettez le téléviseur hors tension à l'aide de la touche d'alimentation de sa télécommande, le recepteur et l'appareil raccordé sont mis hors tension automatiquement.

À propos de la mise sous tension du système

Le récepteur se met automatiquement sous tension en même temps que le téléviseur si le son était émis par les enceintes du récepteur la dernière fois que vous avez mis le téléviseur hors tension.

Pourmettressous tensionl'appareilraccordede autre quelerécepteur,vasdevezfaire fonctionnercetappareil individuellement.

Vous pouvezmettre sous tension l'appareil raccordé à partir du menu d'accueil du téléviseur.

Remarques

• Si vous mettez le téléviseur hors tension alors que le son est émis par les enceintes du téléviseur, le système ne se mettra pas sous tension lors de la prochaine mise sous tension du téléviseur.
• Selon la méthode de raccordement utilisé, il est possible que l'apparéil raccordé ne puisse pas été mis hors tension. Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne l'apparéil raccordé.

Commande du son du système

Une simple opération permet d'écouter le son du téléviseur par l'intémédiaire des enceintes du système. Vous pouvez également régler le volume et couper le son du système à l'aide de la télécommande du téléviseur.

Appuyez sur I/ pourmettre Irecepteur sous tension.

Le son est produit par les enceintes du système. Le son est à nouveau émis par les enceintes du télévisueur lorsque vous mettez le récepteur hors tension.

Remarques

• Si le téléviseur est mis sous tension avant le récepteur, le son ne sera pas émis immédiatement par le téléviseur.
• Selon le téléviseur, lorsque vous reglez le volume des récepteurs à l'aide de la télécommande du téléviseur, le niveau du volume apparait sur l'écran du téléviseur, exactement comme lorsque vous reglez directement le volume du téléviseur. Dans ce cas, le niveau du volume affiché sur l'écran du téléviseur peut être différent de celui qui apparait sur l'affichage du panneau frontal des récepteurs.

Si le téléviseur est compatible avec la technologie Audio Return Channel (ARC), un raccordement à l'aide d'un cable HDMI envoie également un signal audio numérique du téléviseur au recepteur. Pour écouter le son du téléviseur à partir du recepteur, il n'est pas nécessaire de procéder à un raccordement audio distinct.

Si vous ne souhaitez pas utiliser la fonction Audio Return Channel (ARC), raccordez le récepteur au téléviseur à l'aide d'un cordon optique numérique et réglez l'« ARC » sur « OFF » dans le menu AMP.

Pour plus d'informations, reportez-vous à la section « Réglage de la fonction Audio Return Channel (ARC) » (page 40).

Lecture une touche

Lors de la lecture d'un apparéil raccordé au système, le système et le téléviseur raccordé sont mis sous tension automatiquement et sont basculés vers l'entrée HDMI appropriée.

Remarque

• Selon le téléviseur, il est possible que le début du programme ne soit pas émis.

Conseil

• Le récepteur ne se met pas sous tension en même temps que le téléviseur si le son était émis par l'enceinte du téléviseur la première fois que vous avez mis celui-ci hors tension. Toutefois, vous pouvez bénéficier des images et du son de cet appariel sur le téléviseur.

Economie d'énergie

Si un téléviseur compatible « BRAVIA » Sync est raccordé au récepteur, vous pouvez réduire la consommation électrique en mode veille en arrêtant la transmission du signal HDMI lorsque le téléviseur est étant.

Cette fonction est activée lorsque le réglage « AUTO » par défaut est sélectionné.

Si vous utilisez un téléviseur non compatible avec « BRAVIA » Sync, réglez « PASS THRU » sur « ON » dans le menu AMP car la fonction d'économie d'énergie risque d'être activée en permanence sur votre téléviseur. Pour plus d'informations, reportez-vous à la section « Utilisation de la fonction d'économie d'énergie lors du passage du signal HDMI (PASS THRU) » (page 40).

Remarques

• Cette fonction est disponible uniquement lorsque « CTRL HDMI » est reglé sur « ON » dans le menu AMP.
• Le récepteur consomme environ 6 watts d'énergie, même s'il est hors tension (mode veille active) lorsque « PASS THRU » est régle sur « ON » dans le menu AMP.

Scene Select

Si un téléviseur compatible « Scene Select » est raccordé au récepteur, le champ acoustique change automatiquement et est optimisé en fonction du programme en cours de lecture sur le téléviseur raccordé.

Appuyez sur la touche Scene Select de la télécommande du téléviseur.

Le champ acoustique change automatiquement et est optimisé en fonction du programme en cours de lecture sur le téléviseur raccordé.

Si un téléviseur compatible « Home Theatre Control » est raccordé au récepteur, une icône représentant les applications Internet apparait sur le téléviseur raccordé. Vous pouvez changer de source d'entrée ou de champs acoustiques à l'aide de la télécommande du téléviseur. Vous pouvez également régler le niveau des graves et des aigus de l'enceinte lors du réglage de la qualité audio.

Remarque

• Pour utiliser la fonction « Home Theatre Control », votre téléviseur doit pouvoir acceder à un service à large bande. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le téléviseur.

Position Control

Si le récepteur est raccordé à un téléviseur compatible avec la commande « Position Control » (Contrôle de position) de l'apparil externe, le récepteur règle automatiquement la balance du volume gauche et droit, optimisée selon la fonction « Position Control » (Contrôle de position) sur le téléviseur raccordé. Pour plus de détails, reportez-vous au mode d'emploi fourni avec le téléviseur.

Remarques sur les connexions HDMI

• Utilisez un cable High Speed HDMI. Si vous utilisez un cable HDMI standard, les images 1080p, Deep Colour ou 3D risquent de ne pas s'afficher correctement.
• Il est recommendé d'utiliser un cable agreé HDMI ou un cable HDMI Sony.
• Il est déconseilé d'utiliser un cable de conversion HDMI-DVI.
• Si la qualité d'image est médiocre ou si le son n'est pas émis par un apparéil raccardé à l'aide du cable HDMI, vérifie la configuration de cet apparéil.
• Il est possible que les signaux audio (fréquence d'échantillonnage, longueur binaire, etc.)

transmis par une prise HDMI soit supprimés par l'appareil raccordé.

• Le son peut être interrompu en cas de modification de la fréquence d'échantillonnage ou du nombre de canaux des signaux de sortie audio provenant de l' apparciel utilisé pour la lecture.
• Si l'appareil raccordé n'est pas compatible avec la technologie de protection des droits d'auteur (HDCP), l'image et/ou le son provenant de la prise HDMI TV OUT peuvent être déformés ou absents. Dans ce cas, vérifie les specifications de l'appareil raccordé.
• Lorsque « TV » est sélection comme source d'entrée du système, les signaux videoémis par l'intémediaire de la prise d'entrée HDMI (BD/DVD, GAME, SAT/CATV) selectionnée la dernière fois sont émis depuis la prise HDMI TV OUT.
• Ce système prend en charge la transmission Deep Colour, « x.v.Color » et 3D.
• Pour profiter d'images 3D, raccordez un télévisueur compatible 3D et un apparéil video (lecteur Blu-ray Disc, enregistreur Blu-ray Disc, « PlayStation®3», etc.) au système à l'aide de cables High Speed HDMI, mettez des lunettes 3D, puis activez la lecture du contenu compatible 3D.

Fonctionnement du système à l'aide de la télécommande fournie

1 Mettez en mode de lecture l'appareil raccordé.
2 Mettez le système sous tension.
3 Appuyez plusieurs fois sur les touches de selection d'entrée pour que la source d'entrée apparaissse sur l'affichage du panneau frontal.

Source d'entrée	Appareil reconnu
TV Téleviseur, etc. raccordé à la prise TV IN
BD/DVD Lecteur Blu-ray Disc, etc.,raccordé à la prise BD/DVD IN

Source d'entrée	Appareil reconnu
GAME Jeu video, etc., raccordé à la prise GAME IN
SAT/CATV Tuner satellite, tuner télévision par cable, etc., raccordé à la prise SAT/CATV IN
VIDEO Lecteur DVD, etc., raccordé à la prise DIGITAL COAX VIDEO IN
LINE IN Lecteur CD, etc, raccordé à la prise LINE IN
TUNER FM Radio FM intégrée

4 Pour l'appareil video, remplacez l'entrée du téléviseur par l'entrée HDMI que vous avezcision à l'étape 3.

Pour plus de détails, reportez-vous au mode d'emploi du téléviseur.

5 Reglez le volume en appuyant sur + / -

Conseils

Lorsque you raccordez un apparéil compatible avec « BRAVIA » Sync, les étapes 2 à 4 sont executées automatiquement.
- Lorsque vous raccordez un apparéil non compatible avec « BRAVIA » Sync, le son peut être émis par l'enceinte du téléviseur. Dans ce cas, réduisez le volume de ce dernier au minimum.

Fonctions du tuner

Écoute de la radio

Vous pouvez entrer directement la fréquence d'une station à l'aide des touches numériques.

1 Appuyez sur TUNER.

TUNER FM apparait sur l'affichage du panneau frontal.

2 Appuyez sur D.TUNING.

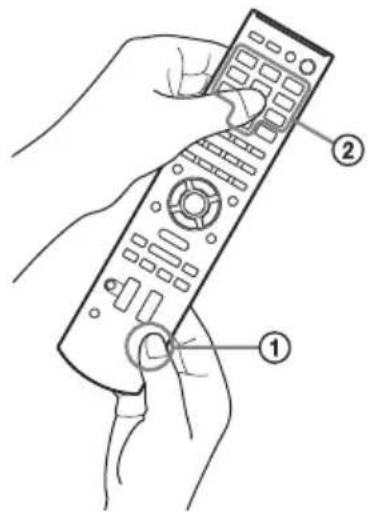

3 Tout en maintainant la touche SHIFT (1) enforcée, appuyez sur les touches numériques (2) pour entrer la fréquence.

Example:88,00MHz

Tout en maintainant la touche SHIFT enfoncée, selectionnez 8 8 0 0

4 Tout en maintainant la touche SHIFT enforcée, appuyez sur ENTER.

Si vous ne pouvez pas syntoniser une station

Vérifiez si vous avez entre la fréquence correcte. Dans le cas contraire, repêtez les étapes 2 à 4. Si vous ne parvenez toujours pas à symponiser une station, il est probable que la fréquence n'est pas utilisée dans votre région.

Vous pouvez programmermer jusqu'à 20 stations FM. Avant de procesder au reglage, veillez a regler le volume sur le minimum.

1 Appuyez sur TUNER.
2 Maintenez la touche TUNING +/- enfoncée jusqu'à ce que le balayage automatique début.

Le balayage s'arrête lorsque le système symponise une station. « TUNED » et « ST » (pour un programme stéreo) s'allume sur l'affichage du panneau frontal.

3 Appuyez sur MEMORY.

Un numero prédéfini apparait dans l'affichage du panneau frontal.

4 Appuyez sur / pour selectionner le numero predefini de votrechoix.

5 Appuyez sur.

< COMPLETE > apparait sur l'affichage du panneau frontal et la station est enregistrée.

6 Repetez les étapes 2 à 5 pour enregistrer d'autres stations.

Pour modifier le numero prédéfini

Recommencé à partir de l' étape 3 de la section « Programmation de stations radio »

Écoute des stations radio prédéfinies

Commencez par préselectionner des stations radio dans la mémoire du système (voir «Programmation de stations radio » (page 27)).

1 Appuyez sur TUNER. La derniere station reue est reglee.

2 Appuyez plusieurs fois sur PRESET +/- pour selectionner la station prédéfinie.

Chaque fois que vous appuyez sur la touche, le système se regle sur une station prédéfinie.

Vous pouvez selectionner directement le numero predefini en appuyant sur les touches numériques tout en maintainant la touche SHIFT enforcée.

3 Reglez le volume en appuyant sur + / -

Pour écouter des stations radio non prédéfines

Utilisez le réglage manuel ou automatique à l' étape 2.

Pour le réglage manuel, reportez-vous à la section « Écoute de la radio » (page 26).

Pour le réglage automatique, maintenez la touche TUNING + / - enforcée. Le balayage automatique s'arrête lorsque le système se regle sur une station. Pour arreter le réglage automatique lorsqu'il est en cours, appuyez sur TUNING + / -

Si un programme FM présente des parasites

Si un programme FM presente des parasites,
vous pouvez selectionner la reception mono.

Vous ne bénéficierez d'aucun effet stéreo, mais la réception s'améliorera.

1 Appuyez sur MENU.
2 Appuyez plusieurs fois sur / jusqu'à ce que « FM MODE » apparaissé sur l'affichage du panneau frontal, puis appuyez sur + ou →.
3 Appuyez sur / pour selectionner « MONO »

-STEREO: réception stéreo.

-MONO:réception mono.

4 Appuyez sur
Le réglage est effectué.
5 Appuyez sur MENU.

Conseil

• Pour améliorer la réception, réorientez le fil d'antenne FM (fourni).

Attribution de noms aux stations prédéfines

Vous pouvez saisir un nom pour les stations prédéfinies. Ces noms (par exemple « XYZ ») apparaisent sur l'affichage du panneau frontal lorsqu'une station est seLECTIONnée.

Vous pouvez entr'er un nom de 10 caractères maximum.

Veuillez noter qu'un seul nom peut etre saisi pour chaque station predefinie.

Remarque

• Vous ne pouvez pas affecter de nom à une station préselectionnée dont vous captez le signal RDS (Radio Data System) (page 30).

1 Appuyez sur TUNER.

La dernière station reçue est reglacé.

2 Appuyez plusieurs fois sur PRESET +/- pour sélectionner la station prédéfinie pour laquelle vous souhaitez créé un nom.
3 Appuyez sur MENU.
4 Appuyez plusieurs fois sur / jusqu'à ce que « NAME IN » apparaisse sur l'affichage du panneau frontal.

5 Appuyez sur.
6 Creez un nom à l'aide des touches / / / .

Appuyez sur / pour selectionner un caractère, puis appuyez sur pour déplacer le curseur jusqu'à la position suivante. Des lettres, des chiffres et d'autres symboles peuvent être saisis pour un nom de station radio.

Si vous saississez un caractère erroné

Appuyez plusieurs fois sur / jusqu'à ce que le caractère à modifier clignote, puis appuyez sur / pour selectionner le caractère souhaité.

7 Appuyez sur.

« COMPLETE » apparait sur l'affichage du panneau frontal et le nom de la station est enregistré.

8 Appuyez sur MENU.

Consei

• Vous pouvez vérifier la fréquence dans l'affichage du panneau frontal en appuyant plusieurs fois sur DISPLAY.

Affichage de la fréquence ou du nom de la station sur l'affichage du panneau frontal

Si le système est regle sur « TUNER FM», vous pouvez vérifier la fréquence à l'aide de l'affichage du panneau frontal.

Appuyez sur DISPLAY.

Chaque fais que vous appuyez sur DISPLAY, le nom de la station et la fréquence alternent sur l'affichage du panneau frontal.

Conseils

• Le nom de la station est affiché si vous avez saisi un nom pour une station prédéfinie.
• ÀpRESquelques secondes,l'affichage du panneau frontal bascule entre la fréquence et le nom de la station.

Utilisation du système RDS (Radio Data System)

Qu'est-ce que le système RDS (Radio Data System)?

Le système RDS (Radio Data System) est un service de diffusion qui permet aux stations radio d'envoyer des informations supplémentaires avec le signal de programme normal. Ce tuner propose des fonctionnalités RDS pratiques, comme l'affichage du nom de la station.*

• Toutes les stations FM n'offrent pas le service RDS ou ne fournissant pas le même type de services. Si vous n'êtes pas familiarisé avec le système RDS, consultez vos stations radio locales pour plus d'informations sur les services RDS dans votre région.

Réception démissions RDS

Sélectionnez simplement une station.

Lorsque vous sélectionnez une station qui propose les services RDS, l'affichage du panneau frontal bascule entre la fréquence et le nom de la station.*

• Si aucune émission RDS n'est captee, le nom de la station n'apparait pas dans l'affichage du panneau frontal, sauf si vous l'avez défini manuelles.

Remarque

• Le système RDS risque de ne pas fonctionner correctement si la station selectionnée ne transmet pas le signal RDS correctement ou si le signal est de faible puissance.

Conseil

• Lorsque le nom d'une station est affché, vous pouvez en vérifier la fréquence en appuyant plusieurs fois sur DISPLAY.

Fonction Surround

Reproduction de l'effet surround

Ce système peut creer le son surround multicanaux. Vous pouvez selectionner 1'un des champs acoustiques preprogrammes et optimisés du système.

Vérification du champ acoustique

Appuyez sur SOUND FIELD +/-.

Le champ acoustique en cours apparait sur l'affichage du panneau frontal.

Sélection du champ acoustique

Appuyez plusieurs fois sur SOUND FIELD +/-

À chaque pression sur la touche SOUND FIELD +/-, l'affichage change de manière cyclique dans

l'ordre suivant :

STANDARD MOVIE DRAMA

NEWS SPORTS GAMING

MUSIC 2CH STEREO STANDARD...

Le réglage par défaut de la fonction du champ acoustique du système est « STANDARD »

Champs acoustiques disponibles

Champ Effect acoustique

STANDARD Convient à diverses sources.

MOVIE Recreate un son puissant et réaliste, associé à un dialogue clair.

DRAMA Convient aux pieces de théâtre télévisées.

NEWS Reproduit clairment la voix du commentateur.

SPORTS Reproduit le son réaliste et clair des commentaires de suivi avec des effets surround tels que les acclamations, etc.

GAMING Reproduit le son puissant et réaliste ajusté aux yeux video.

MUSIC Convient aux programmes musicaux ou auxVIDEOS musicales des Blu-ray Disc/DVD.

2CH STEREO Convient aux CD musicaux.

Conseils

• Vous pouvez définir un champ acoustique différent pour chaque source d'entrée.
• Si vous appuyez sur la touche THEATRE de la télécommande d'un téléviseur Sony lorsque « CTRL HDMI » est reglé sur « ON», le champ acoustique bascule sur « MOVIE » (certains téléviseurs Sony n'incluent pas cette fonction).

Configuration avancée

Contrôle de l'appareil Sony raccordé à l'aide de la télécommande

Vous pouvez commander l'appareil Sony raccordé à l'aide de la télécommande de ce système.

Selon l'appareil, certaines fonctions ne peuvent pas etre selectionnées.Dans ce cas,selectionnezles à 1'aide de la télécommande fournie avec 1'appareil.

• Les touches 5, ▶, AUDIO et SOUND FIELD + sont munies d'un point tactile. Utilisez-les comme guide pendant le fonctionnement.

Pour commander l'appareil

1 Appuyez sur l'une des touches de selection d'entrée ③ (BD/DVD, GAME, SAT/CATV, TV ou VIDEO) pour selectionner l'appareil que vous souhaitez utiliser.

Vous pouze a present commander l'appareil affecte a la touche de selection d'entrée selectionnee.

2 En vous reportant au tableau suivant, appuyez sur la touche correspondant à l'opération souhaitée.

Opérations communes

Touché de la télécommande	Fonction
1TV 1/1AV 1/1(marche/veille)	Permet de mettre sous tension ou hors tension le téléviseur Sony ou l'appareil audio/vidente que la télécommande est configurée pour contrôle. Appuyez simultanément sur 1TV 1/1/AV 1/1 et 21/1 pourmettre hors tension le système et tous les autres apparueils que la télécommande est configurée pour contrôle (SYSTEM STANDBY).

4ENTER Permet de valider la sélection. Tout en maintainant la touche 13 SHIFT enforcée, appuyez sur 4 ENTER.
7TOOLS/OPTIONS Permet d'acceder à différentes options d'affichage et de modifier/ d'effectuer des réglages selon la source et le format d'affichage.
18←, ↑, ↓, →, ⊕	Permettent de sélectionner un élément du menu et de valider la scélection.
Touché de la télécommande	Fonction
20 Touches de couleur Permettent d'afficher un guide d'utilisation à l'écran du téléviseur lorsque des touches de couleur sont disponibles. Suívez le guide d'utilisation pour exécuter l'opération sélectionnée.
26 Touches numériques Permettent de sélectionner directement les chaînes et les plages. Pour le téléviseur, tout en Maintenant la touche 14 TV (jaune),enforcée, appuyez sur les touches numériques afin de sélectionner des chaînes. Pour un autre appeareil,tout en Maintenant la touche 13 SHIFT,enforcée,appuyez sur les touches numériques afin de sélectionner des chaînes ou des plages.

Pour commander un téléviseur

Tout en maintainant la touche TV (jaune) enforcée, appuyez sur les touches dotées d'un point jaune ou d'une indication jaune.

Touché de la télécommande	Fonction
4 (Chaîne précédente)	Permet de revenir à la chaîne que vous avez regardée précédent.
5/ (Affchage desinfos/du télétexte)	En mode numérique : affiche de brèves informations sur le programme actuellément regardé.En mode analogue : affiche des informations, telles que le numéro de la chaîne en cours et le format d'écran.En mode Télétexte : affiche les informations masquées (par exemple, les réponses à un questionnaire).

Touché de la télécommande	Fonction
8 MENU/HOME Permit de sélectionner deschainsines ou des sourcesd'entrée et de modifier lesparamètres de votre téléviscur.
12 PROG +/-/②/③	En mode TV : permit deselectionner la chaîne suivante (+) ou précédente(-).En mode Télétexte :permit de sélectionner la page suivante (②) oupréciédente (③).
15 (Sourdine) Permit de désactiver leson.
16 +/- Permet de régler levolume.
17 RETURN/EXIT Permit de revenir à l'écranprecedent d'un menuaffché.
18 ←, ↑, ↓, →, +	Permettent de sélectionnun élément du menu et devalidate la sélection.
19 (Guide)	Permet d'afficher le guidelersoque vous regardez deschainnes analogiques ounumériques.
21 (OO)	Permet de sélectionnle format ou la plage audio.
23 DIGITAL	Permet de passer en modenummerique.
24 ANALOG	Permet de passer en modeanalogue.
25 (Télétexte)	Permet d'afficher letélétexte.
28 / (Sélectiond'entrée/Maintien du texte)	En mode TV : permit deselectionnionl'entrée.En mode Télétexteanalogique : permit demaintenir la page en cours.

Pour commander l'enregistreur DVD/enregistreur Blu-ray Disc

Touché de la télécommande	Fonction
6Permet de basculer vers d'autres angles de vue lorsque le DVD VIDEO en contient plusieurs.
8MENU/HOME Permet d'afficher le menu.
9Permet d'effectuer un retard ou une avance rapides sur le disque lorsque vous appuyez sur ces touches pendant la lecture.
10Permet d'accéder au début du chapitre ou de la plage quiprecede ou qui suit.
11(lecture)/ (pause, appuyez à nouveau pour reprendre une lecture normale)/ (arrêt)	Touches de mode de lecture.
18←, ↑, ↓, →,	Permettent de sélectionner un élément du menu et de valider la sélection.
21Permet de sélectionner le format ou la plage audio.
22Permet de sélectionner la langue des sous-titres lorsque des sous-titres multilingues sont enregistrés sur un BD-ROM/DVD VIDEO.
23TOP MENU Permet d'afficher le menu supérieur/menu du disque.
24POP UP/MENU Permet d'afficher le menu contextual du BD-ROM ou le menu du DVD.
25CLEAR Tout en maintainant la touche 13 SHIFT enfoncée, appuyez sur 25 CLEAR.

Pour commander le lecteur DVD/lecteur Blu-ray Disc

Touché de la télécommande	Fonction
6Permet de basculer vers d'autres angles de vue lorsque le DVD VIDEO en contient plusieurs.
8MENU/HOME Permet d'afficher le menu.
9Permet d'effectuer un-retour ou une avancerapides sur le disquelorsque vous appuyez surces touches pendant lalecture.
10Permet d'acceder au débutdu chapitre ou de la plagequi précède ou qui suit.
11(lecture)/(pause, appuyez ànouveau pourrepreneure une lecturenormale)/(arrêt)	Touches de mode delecture.
18←, ↑, ↓, →, +	Permettent de sélectionnun élément du menu et devalidate la sélection.
21Permet de sélectionner leformat ou la plage audio.
22Permet de sélectionner latelangue des sous-titreslorsque des sous-titresmultilingues sontenregistrés sur un BD-ROM/DVD VIDEO.
23TOP MENU Permet d'afficher le menusupérieur/menu du disque.
24POP UP/MENU Permet d'afficher le menucontextuel du BD-ROM oule menu du DVD.
25CLEAR Tout en maintainant latouché 13SHIFTenfoncée, appuyez sur 25CLEAR.

Pour commander un HDD/DVD COMBO

Touché de la télécommande	Fonction
6Permet de basculer vers d'autres angles de vue lorsque le DVD VIDEO en contient plusieurs.
8MENU/HOME Permit d'afficher le menu.
9Permette d'effectuer un retard ou une avance rapides sur le disque lorsque vous appuyez sur ces touches pendant la lecture.
10Permet de spécifier le chapitre ou la plage quiprecede ou qui suit.
11(lecture)/(pause, appuyez à nouveau pour reprendre une lecture normale)/(arrêt)	Touches de mode de lecture.
18←, ↑, ↓, →, +	Permettent de déplacer la surbrillance (curseur) et de selectionner l'objet.
21Permet de selectionner le format ou la plage audio.
22Permet de selectionner la langue des sous-titres lorsque des sous-titres multilingues sont enregistrés sur un BD-ROM/DVD VIDEO.
23TOP MENU Permit d'afficher le menu supérieur/menu du disque.
24POP UP/MENU Permit d'afficher le menu contextual du BD-ROM ou le menu du DVD.
25CLEAR Tout en maintainant la touche 13 SHIFT enfoncée, appuyez sur 25 CLEAR.

Touché de la fonction telécommande

8 MENU/HOME Permit d'afficher le menu.

Touché de la télécommande	Fonction
18←, ↑, ↓, →, ⊙	Permettent de sélectionnner un élément du menu et de valider la sélection.
19 (Guide) Permet d'afficher le menu de guidage.
25 (Télécontexte) Permet d'afficher le télécontexte.

Remarque

• Les explications ci-dessus sont données à titre d'exemple. Selon 1'appareil utilisé, il est possible que les opérations precedentes fonctionnement différemment ou que vous ne puissiez pas les réaliser.

Modification des affectations des touches de selection d'entrée de la télécommande

Vous pouvez modifier les paramétres par défaut des touches de scélection d'entrée en fonction du matériel de votre système. Par exemple, si vous raccordez un lecteur Blu-ray Disc à la prise BD/DVD sur le système, vous pouvez régler la touche BD/DVD sur cette télécommande afin qu'elle commande le lecteur Blu-ray Disc. Vous ne pouvez pas modifier les affectations des touches TV et TUNER de la télécommande.

1 Tout en maintainant la touche d'entrée dont vous souhaitez modifier l'affection, appuyez simultanement sur la touche AV I/ et maintenez-la enfonnée.

Exemple:Tout en maintainant la touche BD/DVD enfoncée,appuyez sur AV I/

2 Tout en maintainant la touche AV I/° enfoncée, relâchez la touche d'entrée seLECTIONnée à l'objet 1.

Exemple:Tout en maintainant la touche AV I/enfonquee,relachezla touche BD/DVD.

3 Tout en maintainant la touche AV I/® enfoncée, reportez-vous au tableau suivant et appuyez sur la touche numérique correspondant à la catégorie souhaitation.

Example:Tout en maintainant la touche AV I/ enfoncée,appuyez sur 1.

4 Relâchez la touche numérique sélectionnée à l'étape 3, puis relâchez la touche AV I/°

Exemple: Relâchez 1, puis AVI/°.
Voussous pouvez maintainant utiliser la touche BD/DVD pour commander le lecteur Bluray Disc.

Catégories et touches correspondantes pour BD/DVD, GAME, SAT/CATV et VIDEO

Catégories Appuyez sur
Lecteur Blu-ray Disc (mode de commande BD1)*	1
Enregistreur Blu-ray Disc (mode de commande BD3)	2
Lecteur DVD (mode de commande DVD1)	3
Enregistreur DVD (mode de commande DVD3)	4
Magnétoscope (mode de commande VTR3)	5
Lecteur CD 6
DSS** 7

• Réglage par défaut définie en usine pour la touche BD/DVD. Pour plus de détails sur les réglages BD1 ou BD3, reportez-vous aux modes d'emploi fournis avec le lecteur Blu-ray Disc ou l'enregistreur Blu-ray Disc.

**Réglage par défaut définie en usine pour la touche SAT/CATV.

Pour supprimer toutes les affectations des touches de la télécommande

Tout en maintainant la touche - enforcée, appuyez sur I/ et 一 /中 .Ensuite,relachez les touches.

Les réglages par défaut de la télécommande sont rétablis.

Sélections et réglages à l'aide du menu de l'amplificateur

Utilisation du menu AMP

Vous pouvez régler les paramètres suivants avec la touche AMP MENU de la télécommande.

Les réglages par défaut sont soulignés.

Vos réglages sont gardés en mémoire, même si vous débranchez le cordon d'alimentation.

AMP MENU

1) Consultez « Préparation de « BRAVIA » Sync » (page 19).
2) Ce réglage apparait uniquement lorsque « CTRL HDMI » est réglé sur « ON »
3) Ce réglage apparait uniquement lorsque la connexion Secure Link n'est pas activée.
4) Ce réglage apparait uniquement lorsque la connexion Secure Link est activée.

1 Appuyez sur AMP MENU pour activier le menu AMP.
2 Appuyez plusieurs fois sur / / / pour selectionner I'elément et le réglage.
3 Appuyez sur AMP MENU pour désactiver le menu AMP.

Réglage du niveau de signal de l'enceinte centrale ou du caisson de graves (CNT LEVEL, SW LEVEL)

Le son provenant de l'enceinte centrale est émis par les enceintes gauche et droite sur le récepteur.

Vous pouvez régler le niveau et la balance de l'enceinte centrale et du caisson de graves. Les paramètres de « CNT LEVEL » et « SW LEVEL » sont compris entre « -6 » et « +6 » par incréements de 1.

• CNT LEVEL: Permet de régler le niveau de l'enceinte centrale.
• SW LEVEL: Permet de régler le niveau du caisson de graves.

Reproduction du son Dolby Digital à faible volume (AUDIO DRC)

Permet de compresser la gamme dynamique de la plage audio. AUDIO DRC s'applique aux sources Dolby Digital, Dolby Digital Plus et Dolby TrueHD.

• ON: compressse le son en fonction des informations générées dans le contenu.
• AUTO : compressé le son automatiquement lorsqu'il est au format Dolby TrueHD.
  OFF: le son n'est pas comprisse.

Réglage du niveau des graves et des aigus (BASS, TREBLE)

Vous pouvez régler le niveau des graves et des aigus.

Les paramètres de « BASS » et « TREBLE » sont compris entre « -6 » et « +6 » par incréments de 1.

BASS:permet de regler le niveau des graves.
- TREBLE: permet de régler le niveau des aigus.

Réglage du décalage entre les son et l'image (A/V SYNC)

Vous pouvez retarder le son à l'aide de cette fonction lorsqu'el'image est plus lente que le son.

• ON: règle le décalage entre l'image et le son.
• OFF: aucun réglage.

Remarque

• Il se peut que vous ne puissiez pas régler parfaitement le décalage entre le son et l'image à l'aide de cette fonction.

Reproduction d'un son diffusé en multiplex (DUAL MONO)

Vou puez ecouter un son diffuse en multiplex lorsque le système reçoit un signal diffusé en multiplex AC-3.

Remarque

• Pour receivevoir un signal AC-3, vous devez raccarder un tuner satellite numérique au recepteur à l'aide d'un cable optique ou coaxial et régler le mode de sortie numérique du tuner satellite numérique sur AC-3.

• MAIN: lecture du canal principal seulment.

• SUB: lecture du canal secondaire seulement.

• MAIN/SUB: le son principal est produit par l'enceinte gauche et le son secondaire par l'enceinte droite.

Reproduction du son à faible volume (NIGHT MODE)

Cette fonction permet de bénéficier des effets sonores et d'entendre clairrement les dialogues, même à faible volume.

ON: la fonction « NIGHT MODE » est activée.
- OFF: la fonction est désactivée.

Conseil

• Vous pouvez écouter le son Dolby Digital à faible volume en utilisant AUDIO DRC (page 38).

Réglage du son provenant du tuner satellite (INPUT MODE)

Lorsque le son multicanaux n'est pas émis, même si vous raccordez le récepteur et le tuner satellite à l'aide d'un cable HDMI, raccordez le cable optique numérique.

• AUTO: pour reproductive de préférence le signal audio provenant de la prise d'entrée HDMI SAT/CATV.
• OPT : pour émettre le signal provenant de la prise OPT SAT/CATV IN.

Réglage de la fonction Commande pour HDMI (CTRL HDMI)

Vous pouvez modifier les réglages de la fonction Commande pour HDMI.

• ON : pour régler la Commande pour HDMI sur « ON ».
• OFF: Sélectionnez cet élément si vous souhaitez raccorder un apparéil non compatible avec « BRAVIA » Sync ou si vous ne disposez pas de prises HDMI, etc.

Utilisation de la fonction d'économie d'énergie lors du passage du signal HDMI (PASS THRU)

Par ailleurs, la consommation électrique en mode veille est automatiquement réduite lors de la mise hors tension du téléviseur.

• AUTO: lorsque le téléviseur est sous tension alors que le récepteur est en modeAKE, ce dernier produit les signaux HDMI provenant de sa prise de sortie HDMI. Ce réglage est recommendé si vous utilisez un téléviseur compatible avec « BRAVIA » Sync. Ce réglage permet d'économiser de l'énergie en modeAKE par rapport au réglage « ON »
• ON : lorsque le système est en mode veille, il laisse toujours passer les signaux HDMI.

Remarque

• Lorsque « AUTO » est sélectionné, la durée d' apparition de l'image et du son sur le téléviseur peut être légèrement plus longue qu'avac le réglage « ON ».

Réglage de la fonction Audio Return Channel (ARC)

Vous pouvez modifier les réglages de la fonction Audio Return Channel (ARC).

• ON: Sélectionnez cette option lorsque vous raccordez le récepteur à un téléviseur compatible avec la fonction Audio Return Channel (ARC) à l'aide d'un cable HDMI.
• OFF: Sélectionné cette option lorsque vous raccordez le récepteur à un téléviseur à l'aide d'un cordon optique numérique.

Modification de la luminosité de l'affichage du panneau frontal (DIMMER)

La luminosité de l'affichage du panneau frontal peut être réglée sur un des 2 niveaux.

• ON: sombre.
  OFF: lumineux.

Fonction de mise en veille automatique (AUTO STBY)

Pour réduire la consommation d'énergie. Le récepteur passée automatiquement en mode veille lorsque vous ne l'utilise pas pendant environ 30 minutes et s'il ne reçoit pas de signal d'entrée.

• ON: la fonction « AUTO STBY » est activée.
• OFF: la fonction est désactivée.

Remarque

• En cas de mise hors tension du récepteur à l'aide de la fonction AUTO STBY, il se peut qu'il ne se mette pas automatiquement sous tension lors de la prochaine activation du téléviseur.

Vérification de la version du récepteur (VERSION)

Les informations relatives à la version du micrologiciel actuel apparaissent sur l'affichage du panneau frontal.

Activation de la transmission sans fil entre des apparils spécifique (SECURE ON)

Vous peuvent specifier la connexion sans fil à utiliser pour relier le récepteur au caisson de graves à l'aide de la fonction Secure Link. Cette fonction est utile lorsque vous utilisez plusieurs apparéils sans fil.

1 Sélectionnez « WIRELESS » dans le menu AMP, puis appuyez sur u .
2 Sélectionnez « SECURE ON», puis appuyez sur .

3 Lorsque « START » apparait, appuyez sur

SEARCH apparait et le recepteur
cherche l'appareil pouvant etreutilise avec
Secure Link.
Passez a 1'etape suivante en 2 minutes.
Pour quitter la fonction Secure Link pendant
la recherche d'un appeareil, appuyez sur

4 Appuyez sur SECURE LINK à l'arrière du caisson de graves avec la pointe d'un stylo, etc.

COMPLETE apparait sur l'affichage du panneau frontal et le témoin LINK/ STANDBY sur le caisson de graves s'allume en orange.

Si « FAILED » apparait sur l'affichage du panneau frontal, vérifie que le caisson de graves est allumé et essayez d'effectuer à nouveau la procédure à partir de l'étape 1.

5 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

Annulation de la fonction Secure Link (SECURE OFF)

1 Sélectionnez « WIRELESS » dans le menu AMP, puis appuyez sur du.
2 Sélectionnez « SECURE OFF», puis appuyez sur u .
3 Lorsque « RELEASE » apparait, appuyez sur

< COMPLETE > apparait sur l'affichage du panneau frontal.

4 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

5 Appuyez sur la touche SECURE LINK à l'arrête du caisson de graves et maintenez-la enforcée pendant plusieurs secondes jusqu'à ce que le témoin LINK/STANDBY s'allume en vert ou clignote en vert.

N'oubliez pas d'appuyer sur la touche SECURE LINK avec la pointe d'un stylo, etc.

Pour annuler, la fonction Secure Link à l'aide de SECURE LINK

Appuyez sur la touche SECURE LINK à l'arrête du caisson de graves et maintenez-la enfonnée pendant plusieurs secondes. Le témoin LINK/STANDBY s'allume en vert.

Réglage de la fréquence du système sans fil (RF CHANNEL)

Si vous utilise plusieurs systèmes sans fil, comme par exemple un LAN (Local Area Network) sans fil ou Bluetooth, il est possible que les signaux sans fil soient instables. Dans ce cas, vous pouvez améliorer la transmission en modifiant le réglage du canal RF suivant.

• AUTO: en fonctionnement normal,** -(seLECTIONnez cette option. Le système selectionne automatiquement le meilleur canal pour la transmission.

• 1: réglez la fréquence sur CH1 (LOW 5,736 GHz).

• 2: réglez la fréquence sur CH2 (MID 5,762 GHz).
• 3: réglez la fréquence sur CH3 (HIGH 5,814 GHz).

Remarque

• Vous pouvez améliorer la transmission en modifiant le canal de transmission (fréquence) des autres systèmes sans fil. Pour plus de détails, reportez-vous au mode d'emploi des autres systèmes sans fil.

Vérification de l'etat des communications sans fil du système sans fil (RF CHECK)

Indique l'activation ou la désactivation du système sans fil sur le récepteur. Une fois la vérification terminée par le récepteur, « OK » ou « NG » apparait.

• OK: une connexion sans fil est possible.
• NG: une connexion sans fil n'est pas possible.

Informations complémentaires

Dépannage

Si vous rencontres l'une des difficultés suivantes lors de l'utilisation de ce système, consultez ce guide de dépannage pour tenter de remédier au problème. Si le problème persiste, consultez votre revendeur Sony le plus proche.

ALIMENTATION

L'appareil ne se met pas sous tension.

• Vérifiez que le cordon d'alimentation est correctement raccordé.

Le système ne se met pas sous tension en même temps que le téléviseur.

• Réglez la fonction « CTRL HDMI » sur « ON » si « CTRL HDMI » est régé sur « OFF » (page 39).
• Vérifiez les réglages de l'enceinte du téléviseur. Les réglages des enceintes du téléviseur contrôlent la mise sous tension automatique du système avec le téléviseur.
• Si vous mettez le téléviseur hors tension alors que le son est émis par les enceintes du téléviseur, le système ne se mettra pas sous tension lors de la prochaine mise sous tension du téléviseur.

La fonction Mise hors tension du système ne fonctionne pas.

• Modifiez le réglage du téléviseur pour désactiver automatiquement l'appareil raccordé lorsque vous mettez le téléviseur hors tension. Pour plus de détails, reportez-vous au mode d'emploi du téléviseur.

Le système se met hors tension lorsque vous mettez le téléviseur hors tension.

• Lorsque la fonction Commande pour HDMI est activée, la fonction Mise hors tension du système est active et le système se met hors tension lorsque vous mettez le téléviseur hors tension.

Le système se met automatiquement hors tension.

• La fonction AUTO STBY est activée (page 40).

SON

Le son multicanaux Dolby Digital ou DTS n'est pas produit.

• Vérifiez que le Blu-ray Disc, DVD, etc., est enregistré en Dolby Digital ou DTS.
• Lorsque vous raccordez le lecteur Blu-ray Disc, DVD, etc. aux prises d'entrée numériques de ce système, vérifie les réglages audio (réglages correspondant à la sortie audio) de l'appareil raccordé.

Vous n'arrivez pas à Broker les effets surround.

• Selon le signal d'entrée et le réglage du champ acoustique, le traitement du son surround peut ne pas fonctionner correctement (page 31). L'effecteur surround peut être subtil selon le programme ou le disque en cours de lecture.
• Si vous raccordez un lecteur Blu-ray Disc ou un lecteur DVD compatible avec la fonction d'effet surround, il est possible que l'effet surround du système ne fonctionne pas. Dans ce cas, désactive la fonction d'effet surround de l'appareil raccordé. Pour plus d'informations, reportez-vous au mode d'emploi qui accompagne l'appareil raccordé.

Le système n'émet:aucun son provenant du téléviseur.

• Vérifiez le raccordement du cordon optique numérique ou du cordon audio connecté au système et au téléviseur (page 15).
• Vérifiez la sortie audio du téléviseur.
• Si le télévisueur est compatible avec la fonction Audio Return Channel (ARC), réglez les fonctions « CTRL HDMI » et « ARC » sur « ON ».

Le système et le téléviseur reproduisent le son.

• Si la fonction Commande pour HDMI est désactivée ou si l'apparil raccardé n'est pas compatible avec la fonction Commande pour HDMI, coupez le son du système ou du téléviseur.

Le son est en retard sur l'image du téléviseur.

• Réglez la fonction « A/V SYNC » sur « OFF » si « A/V SYNC » est régé « ON ».

Le système ne produitaucunsonou reproduit que très faiblement le son provenant de l'appareil raccordé.

• Appuyez sur + et vérifie le niveau de volume.
• Appuyez sur ※ ou sur + pour annuler la fonction de mise en sourdine.
• Verifiez que la source d'entrée est correctement selectionnée.
• Vérifiez que tous les cables et cordons du système de l'appareil raccordé sont complètement insérés.
• Vérifiez les réglages HDMI de l'appareil raccordé.
• Lors de la lecture de contenu compatible avec la technologie de protection des droits d'auteur (HDCP), il n'est pas émis par le caisson de graves.

Aucun son n'est produit par les enceintes spécifiques.

• Vérifiez que les connecteurs du cordon d'enceinte sont bien insérés dans les prises.

Le son est interrompu ou s'accompagne de parasites.

• Consultez « Formats pris en charge par ce système » (page 45).

Les niveaux audio gauche et droit varient.

• La fonction « Position Control » fonctionne. Dans ce cas, désactiver la fonction Contrôle de position du téléviseur.

La reproduction du son par le système après sa mise sous tension prend un certain temps.

• Dans les cas suivants, la reproduction du son par le système après sa mise sous tension peut prendre un certain temps :

Lorsqu'un apparéil raccordé au système à l'aide d'une connexion HDMI n'est pas compatible avec la fonction Commande pour HDMI.
-Lorsque la fonction Commande pour HDMI est désactivée sur un des apparils raccordés.

Dans ces cas, utilisez le système après avoir activé la fonction Commande pour HDMI sur tous les apparêls raccordés ou après avoir désactisé la fonction Commande pour HDMI sur tous les apparêls, y compris le système.

Son sans fil

La transmission sans fil n'est pas activée ou aucun son n'est émis par le caisson de graves.

• Vérifiez l'etat du témoin LINK/STANDBY sur le caisson de graves. Éteint :

• Vérifiez que le cordon d'alimentation du caisson de graves est correctement raccordé.

• Mettez le caisson de graves sous tension en appuyant sur la touche 1/du caisson de graves.

• Clignote rapidement en vert :

• ① Appuyez sur l/ sur le caisson de graves. ② Insérez correctement l'émetteur-recepteur sans fil dans le caisson de graves. ③ Appuyez sur l/ sur le caisson de graves.

• Clignote en rouge :

• Appuyez sur 1 / 0 pour eteindre le caisson de graves et verifyz les elements suivants. ① Un element bloque-t-il les orifices de ventilation du caisson de graves?

• Clignote lentement en vert ou orange ou s'allume en rouge :

Assurez-vous que I'emmetteur-recepteur sans fil est insere correctement dans le recepteur.
- Procedez à nouveau au réglage « SECURE ON » de Secure Link (page 40).
-La transmission du son est mauvaise. Deplacez le caisson de graves afin que le témoin LINK/STANDBY devienne vert ou orange.
- Eloignez le récepteur ou le caisson de graves des autres périhériques sans fil.
- Evitez d'utiliser d'autres périhériques sans fil.

suite

Des parasites sont perceptibles en provenance du caisson de graves ou le son provenant du caisson de graves saute.

• La transmission sans fil est instable.
  Changez le réglage du « RF CHANNEL ». Pour plus de détails, reportez-vous à la rubrique « Son sans fil » (page 43).


Aucune image n'apparait sur le téléviseur.

• Vérifiez que le téléviseur et le système sont correctement raccordés.
• Vérifiez que le téléviseur est correctement sélectionné.
• Appuyez sur les touches de selection d'entrée pour changer la source d'entrée.
• Reglez le téléviseur sur le mode d'entrée ajustat.
• Vérifiez que HDMI IN et HDMI OUT sont correctement raccordés.
• Vérifiez que les cordons sont bien insérés dans les prises de l'appareil et de ce système (pages 15, 17).

Aucune image 3D n'apparait sur le téléviseur.

• Selon le téléviseur ou l'appareil video, il est possible que les images 3D n'apparaissent pas. Verifiez les formats d'images 3D pris en charge par le système (page 45).

Lorsque le système est en mode veille, le téléviseur ne produit aucune image et aucun son.

• Réglez la fonction « CTRL HDMI » sur « ON » si « CTRL HDMI » est régle sur « OFF » (page 39).
• Lorsque le système est en mode veille, l'image et le son sont émis par l'appareil HDMI sélectionné lors de la dernière mise hors tension du système. Si vous souhaitez écouter un apparéil autre que le dernier apparéil HDMI sélectionné, écoutez-le à l'aide de l'opération Lecture une touche ou mettez le système sous tension pour sélectionner l' apparéil HDMI que vous souhaitez écouter.

Assurez-vous que « PASS THRU » est réglé sur « ON » dans le menu AMP si vous raccordez au système un apparil non compatible avec « BRAVIA » Sync (page 40).

La télécommande ne fonctionne pas

• Dirigez la télécommande vers le capteur de la télécommande 3itué sur le système.
• Retirez tous les obstacles se trouvant entre la télécommande et le système.
• Si les piles de la télécommande sont usées, replacez-les.
  Assurez-vous de selectionner la bonne entrée sur la télécommande.

AUTRES

Commande pour HDMI ne fonctionne pas correctement.

• Vérifiez la connexion HDMI (page 15).
• Configurez la fonction Commande pour HDMI sur le téléviseur (page 22).
  Assurez-vous que l'appareil raccordé est compatible avec « BRAVIA » Sync.
• Vérifiez les réglages de la Commande pour HDMI de l'appareil raccordé. Consultez le mode d'emploi fourni avec l'appareil raccordé.
• Si vous modifiez la connexion HDMI, connectez/deconnectez le cordon d'alimentation ou, en cas de coupure de courant, repetez les procedures de « Préparation de « BRAVIA » Sync » (page 19).
• Lorsque vous branchez ou débranchez le cordon d'alimentation, attendez au moins 15 secondes avant d'utiliser le système.
• Si vous raccordez la sortie audio de l'appareil video et le système à l'aide d'un cable HDMI,aucun son ne peut être émis en raison de « BRAVIA » Sync.Dans ce cas, réglez « CTRL HDMI » sur « OFF » (page 21) ou raccordez la prise de sortie audio directement au téléviseur只想 qu'en passant par le système.

Si le témoin LINK/STANDBY sur le caisson de graves clignote en rouge.

Appuyez sur 1 / 1 sur le caisson de graves pour le désactiver et vérifiez le point suivant.

• Un élément bloque-t-il les orifices de ventilation du système?

Si « PROTECTOR » et « PUSH POWER » apparaisent en alternance sur l'affichage du panneau frontal.

Appuyez sur 1 / 1 pour désactiver le système, puis vérifie le point suivant une fois que le message « STANDBY » a disparu.

• Un élément bloque-t-il les orifices de ventilation du système?

Si après avoir suivi les étapes cidesus le système ne fonctionné toujours pas correctement, réinitialisez-le comme suit :

Utilisez les touches situées sur le système.

1 Appuyez sur I/ pourmettreI'appareil sous tension.
2 Appuyez sur I/ tout en maintainant les touches INPUT SELECTOR et VOLUME- enfoncées.

« COLD RESET » apparait et le système est réinitialisé. Les réglages par défaut du menu AMP, du champ acoustique, etc., sont rétablis.

Une fois le point ci-dessus vérifié et les problèmes évientuels résolus, mettez le système sous tension. Si vous ne trouvez pas la cause du problème alors que vous avez vérifié le point ci-dessus, consultez le revendeur Sony le plus proche.

Charactéristiques

Formats pris en charge par ce système

Ce système prend en charge les formats d'entrée numériques ci-dessous.

Format	Pris en charge/Non pris en charge
Dolby Digital	○
Dolby Digital Plus	○*
Dolby TrueHD	○*
DTS	○
DTS 96/24	○
DTS-HD Master Audio	○*
DTS-HD High Resolution Audio	○*
DTS-HD Low Bit Rate	○*
Lineaire PCM 2 canaux 48 kHz ou moins	○
Lineaire PCM 7.1 canaux 192 kHz ou moins	○*

• Il est possible de saisir ces formats uniquement avec une connexion HDMI.

Récepteur (STR-CT550WT)

Partie amplificateur

PUISSANCE DE SORTIE (nominale)

Avant G + Avant D : 70 W + 70 W (à 4 ohms, 1 kHz, 1 % THD)

PUISSANCE DE SORTIE (réference)

Avant G/Avant D: 134 W (par canal à 4 ohms, 1kHz )

Entrées

LINE IN Analogue

TV IN, SAT/CATV IN Numérique (optique)

VIDEO IN Numérique (coaxiale)

Section HDMI section

Connecteur Connecteur HDMI TM

Entrées/sortie video BD/DVD, GAME, SAT/

CATV;

640× 480p ,59,94/60 Hz

720× 480p ,59,94/60 Hz

1280× 720p,59.94 / 60~Hz

1920× 1080i 59,94 / 60~Hz

suite

1920 × 1080p, 59,94/60 Hz 720 × 576p, 50 Hz 1280 × 720p, 50 Hz 1920 × 1080i, 50 Hz 1920 × 1080p, 50 Hz 1280 × 720p, 29,97/30 Hz 1920 × 1080p, 29,97/30 Hz 1280 × 720p, 23,98/24 Hz 1920 × 1080p, 23,98/24 Hz Deep Colour: 30 bits/36 bits

Entrées/sorting video (3D) BD/DVD, GAME, SAT/ CATV; 1280 × 720p 59,94/60 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1920 × 1080i 59,94/60 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1920 × 1080p 59,94/60 Hz Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1280 × 720p 50 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1920 × 1080i 50 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1920 × 1080p 50 Hz Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1920 × 1080p 23,98/24 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1920 × 1080p 29,97/30 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas) 1280 × 720p 23,98/24 Hz Paquet d'images Côte à côte (Demi) Dessus-Dessous (Haut-et-Bas)

Dessus-Dessous (Haut-et-Bas)

1280 × 720p 29,97/30 Hz

Paquet d'images

Côte à côte (Demi)

Dessus-Dessous (Haut-et-Bas)

Deep Colour :

30 bits/36 bits

Entrées audio BD/DVD, GAME, SAT/

CATV : Consultez

« Formats pris en charge

par ce système » (page 45).

Partie tuner

Système PLL synthétiseur

numériqueverrouillépar quartz

Partie tuner FM

Plage de syntonisation 87,5 - 108,0 MHz (pas de 50kHz

Antenne Fil d'antenne FM

Bornes d'antenne 75 ohms, non équilibrées

\section*{Caracteristiques générales}

Puisssance de raccordement

220 V - 240 V CA, 50 / 60Hz

Consommation electrique

Marche:50W

Mode veille: 0,3 W ou moins (la Commande pour HDMI est désactivé.)

Dimensions (approx.) 270mm× 60mm×

286 mm (l/h/p)

Poids (approx.) 1,9kg

Enceinte (SS-CT550W)

Enceinte avant

Enceinte Bass Reflex

Enceinte 50~mm type conique × 2

Cordons de I'enceinte 3m

Caisson de graves (SA-WCT550W)

Partie amplificateur

PUISSANCE DE SORTIE (référence)

134 W (par canal à 4 ohms, 100Hz )

Enceinte Caisson de graves, Bass

reflex

Enceinte 160~mm type conique

Consommation electrique

Marche : 30 W

Mode veille:0,5Wou moins

Dimensions (approx.) 270mm× 389mm×

280.5 mm (1/h/p)

Émetteur-recepteur sans fil (EZW-RT50)

Système de communication

Spcification de 1'audio

sans fil version 1.0

Bande de fréquence 5,725 GHz - 5,875 GHz

Puissance de raccordement 3,3 V CC, 300mA

Méthode de modulation DSSS

Dimensions 30mm× 9mm× 60mm

(l/h/p)

Poids 10g

La conception et les caractéristiques sont sujettes à

modification sans préavis.

Index

A

A/V SYNC 39

ADVANCED AUTO VOLUME11

Affichage du panneau frontal 10

AUDIO DRC 38

Cordon optique numérique 15

D

DIMMER 40

DISPLAY 29

DUAL MONO 39

1

INPUT MODE 39

INPUT SELECTOR 8

Installation 12

M

Menu AMP 37

N

NIGHT MODE 39

P

Positionnement du système 12

PROTECTOR 45

R

Raccordement

fil d'antenne FM 18

Lecteur Blu-ray Disc 15

Lecteur DVD 15, 17

PlayStation217

PlayStation 3 15

Televiseur 15

tuner de télévision par cable 15, 17

Telecommande avant l'utilisation 7 utilise 11,32

TREBLE 39

V

VOLUME 8, 11

ADVERTENCIA
