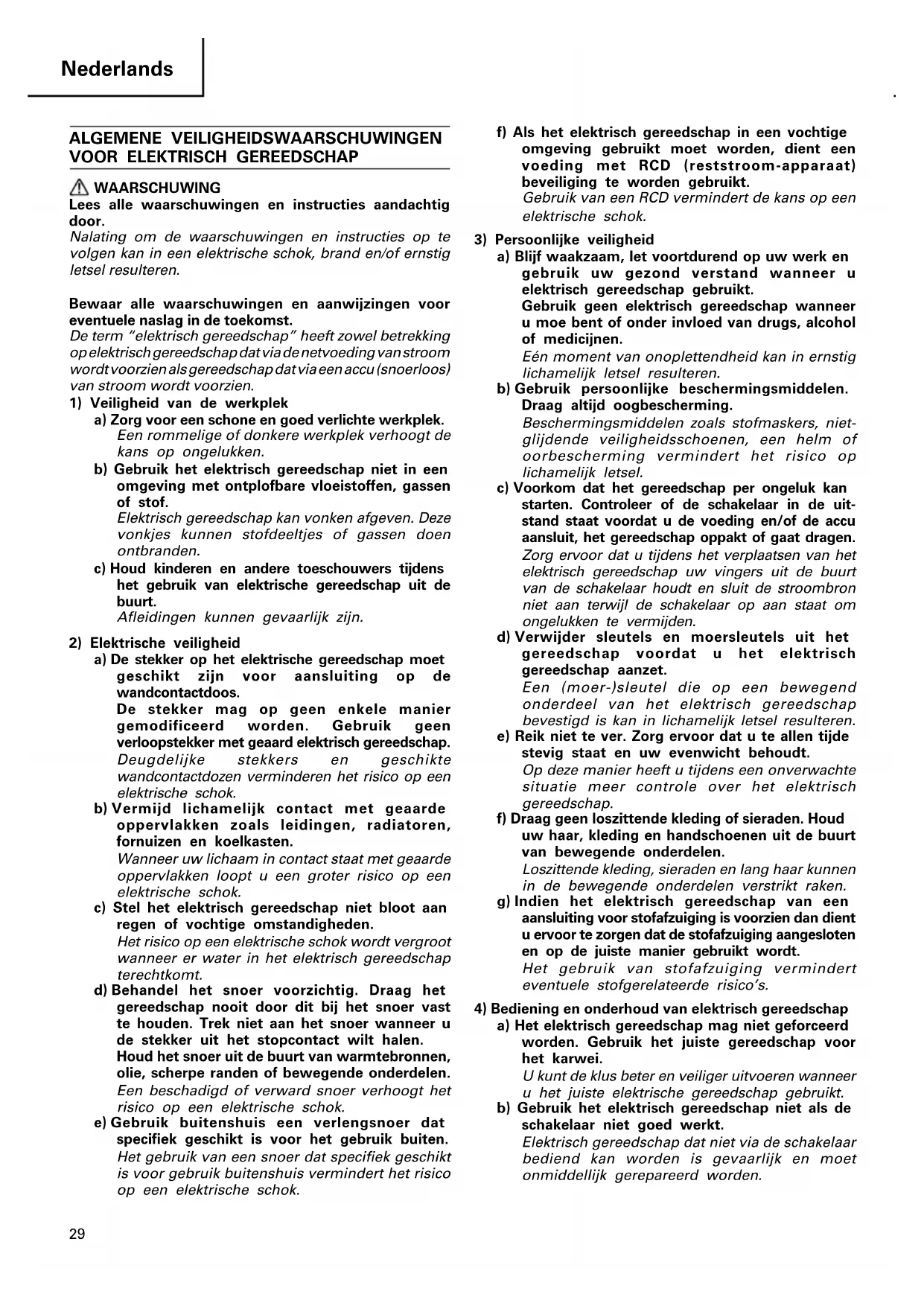

GEBRUIKSAANWIJZING G 23SBL HITACHI

Lees alle waarschuwingen en instructies aandachtig door.

Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term "elektrisch gereedschap" heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligkeit van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoegt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap Niet in een omgeving met ontplofbare vloeistoffen, gassen of stof.

c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt.

Afleidingen können gevaarlijk sein.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap要去 geschiktঃ voor aansluiting op de wandcontactdoos.

De stekker mag op geen enkele manier gemodificeceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschiktewandcontactdozen verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wanner er water in het elektrisch gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek Niet aan het snoer wanner u de stekkeruit het stopcontact wilt halen.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoegt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifikiert geschickt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt.

Gebruik van een RCD vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag.altijd oogbescherming.

Beschermingsmiddelen zoals stofmaskers, niedglijende veiligheidsschoenen, een helm of oorbescherming vermindert het risico oplichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of的那一

Zorg ervoor dat uijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tjnde stevig staat en uw evenwicht behoudt.

Opudge manier heeft u tijdens een onverwachte situatiemeer controle over het elektrisch gereedschap.

f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar{kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging vermindert eventuele stofgerelateerde risico's.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als deschakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstelingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Het elektrisch gereedschap要去 regelmatig onderhoden worden. Controller het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed zich op de juiste werkung van het gereedschap.

Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gezruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-hetzelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhonden snijwerktuigen met scherp snijranden lopen minder nsel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waar bij de werkomstandigheden en het werk in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoelt, kan resulteren in een gevaarlijke situatie.

5) Onderhoudsbeurt

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden die authentieke onderdelen gelebruikt.

Hierdoor kurz u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft.

VOORZORGMAATREGELEN

Houd kinderen en kwetsbare Personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

ALGEMENE VEILIGHEIDSINSTRUCTIES VOOR SLIJPEN OF DOORSLIJPN

a) Dit elektrisch gereedschap is bedoeld voor gebruik als een slijp- of doorslijpmachine. Lees alleveiligheidsinstrumenties, waarschuwingen, illustraties en specificaties die bij dit elektrisch gereedschap worden geleverd.

Niet opvolgen van alle onderstaande instructies kan elektrische schokken, brand en/of ernstig letse veroorzaken.

b) Gebruik van dit elektrisch gereedschap voor afschuren, staalborstelen of polijsten worden nicht aanbevolen.

Gebruik van dit elektrisch gereedschap voor doeleleinden waarvoordit Niet geschikt is kan gevaar opleveren en lichamelijk letsel veroorzaken.

c) Gebruik geen toebehoren die nicht speificiek ontworpen en aanbevolen�n door de fabrikant van het gereedschap.

Enkel het feit dat het toebehoren aan uw elektrisch gereedschap bevestigd kan worden betekent nicht dat dit veilig gebrukt kan worden.

d) De nominale snelheid van het toebehoren要去 tenminste gelijk zijn aan de maximum snelheid die op het elektrisch gereedschap staat aangegeven.

Toebehoren die sneller draaien dan hun nominale snelheid kuren stuk draaien en uit elkaar vliegen.

e) De buitendiameter en de dikte van uw toebehoren要去 binnen de nominale capacititeit van uw elektrisch gereedschap vallen.

Toebehoren van een verkeerde maat+kunnen nicht voldoende beveiligd of onder controle gehonden worden.

f) De opsteekmaat van wielen, flenzen, steunplaten of andere toebehoren moeten correct passen op de as van het elektrisch gereedschap.

Toebehoren met opsteekgaten die nicht overeenkomen met het montagegedeelte van het elektrisch gereedschap zullen uit balans raken, overmatig trillen en verlies van controleveroorzaken.

g) Gebruik geen beschadigde toebehoren. Inspector voor elk gebruik het toebehoren zoals slijpwielen op afgebrozen stukjes en barsten, de steunplaat op barsten, scheuren of buitengewone slijtage, de draadborstel op loszittende of gebroken draden. Als het elektrisch gereedschap is komen te vallen, dit inspecteren op beschadiging of een onbeschadigd toebehoren monteren. Plaats na het inspecteren en monteren van een toebehoren uzelf en omstandersuit de buurt van het vlak van het draaiende toebehoren en LAST het elektrisch gereedschap gedurende een minuut onbelast op maximum snelheid draaien.

Normaal zullen beschadigde toebehorenijdensdezetestperiode stuk gaan.

h) Draag beschermende uitrusting. Gebruik afhankelijk van de toepassing gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag alaar gelang de omstandigheden een stofmasker, gehoorbescherming, handschoenen en een werkschort dat slijpsel ofkleine materiaaldeeltjes kan tegenhoven.

De oogbescherming moet rondvliegende deeltjes die door diverse werkzaamheden worden geproducederen kuren tegenhonden. Het stofmasker of respirator moet deeltjes die door uw werkzaamheden geproducederen worden kuren filteren. Langdurige blootstelling aan geluid met hoge intensiteit kan tot gehoorverlies leiden.

i) Houd omstanders op veilige afstand van de werkplek. Alle Personen die de werkplek betreden要去en veiligheidsuitrusting dragen.

Material fragmenten of een defect geraakt toebehoren können wegpringen en letse veroorzaken buiten de onmiddelijke omgeving van de werkplek.

j) Houd het elektrisch gereedschap vast bij de geisoleerde handgrepen tijdens het uitvoeren van een karwei waar bij het snijtoebehoren in contact kan komen met verborgen bedrading of het eigena snoer.

Wanner een snijtoebehoren in aanraking kommt met een kabel die onder spanning staat, kunnen de blootliggende metalen delen van het elektrisch gereedschap onder spanning komen en de operatoreen elektrische schok toebrengen.

k) Plaats het snoer uit de buurt van het draaiende toebehoren.

Als u de contrôle verliest, kan het snoer doorgesneden of verstrikt raken en kan uw hand of arm in het draaiende toebehoren getrokken worden.

I) Leg het elektrisch gereedschap nooit neer totdat het toebehoren volledig tot stilstand is gekomen. Het draaiende toebehoren kan zich in het oppervlak vastzetten zodat u de contrôle over het elektrisch gereedschap verliest.
m) Laat het elektrisch gereedschap nicht draaien wanner u dit naast u draagt.

Wanner het draaiende toebehoren per ongeluk in contact komt met uw kleding kan dit daarin verstrikt raken en kan het toebehoren in uw lichaam worden getrokken.

n) Reinig regelmatig de ventilatieopengen van het elektrisch gereedschap.

De ventilator van de motor trekt stof in de behuizing en een overmatige opeenhoping van metaalpoeder kan gevaar voor elektrische schokken opleveren.

o) Gebruik het elektrisch gereedschap nicht in de buurt van brandbare materialen.

Deze materialen können door vonken tot ontbranding komen.

p) Gebruik geen toebehoren waar voor een vloeibaar koelmiddel vereist is.

Gebruik van water of overig vloeibaar koelmiddel kan elektrocutie of schok tot gevolg hebben.

TERUGSLAG EN VERBAND HOUDENDE WAARSCHUWINGEN

Terugslag is een plotselinge reactie van een draaiend wiel, steunplaat, borstel of ander toebehoren dat klemgeraatk of vastgelopen is. Klemraken of vastlopen veroorzaakt snel afslaan van het draaiende toebehoren dat daardoor het elektrisch gereedschap bij het punt van klemraken eigenmachtig in de richting forceert gegenovergesteld aan de draairichting van hettoebehoren. Als bijvoorbeeld een slijpwiel vastgelopen of klemgeraakt is in het werkstuk, kan de rand van het wiel dat in het klempuntzitzich gaan vastzetten in het materiaaloppervlak waardoor het wiel omhoog kan springen of terugstaan. Het wiel kan in de richting van de operatior of van deze vandaan springen, afhankelijk van de draairichting van het wiel op het punt van klemraken. Slijpwienen konnen onder deze omstandigheden ook breken.

Terugslag is het resultaat van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde bedieningsprocedures ofomstandigheden kan worden voorkomen door het nemen van de juiste voorzorgsmaatregelen zoals hieronder aangegeven.

a) Houd het elektrische gereedschap stevig in uw grep en houd uw lichaam en arm in een positie waarbij terugslagkrachten opgevangen+kennen worden. Gebruik altijd de extra handgreep, indien voorzien, voor maximale controle over terugslag of reactiekoppel bij het opstarten.

De operator kan reactiekoppel of terugslagkrachten onder controle houden als de juiste voorzorgsmaatregelen worden genomen.

b) Plaats uw hand nooit in de buurt van het draaiende toebehoren.

Het toebehoren kan over uw hand terugslan.

c) Breng uw lichaam Niet in een positie op een plaats waar het elektrisch gereedschap in het geval van terugslag maar toe kan bewegen.

Terugslag forceert het gereedschap in een richting against overgesteld aan de beweging van het wiei bij het punt van vastlopen.

d) Wees bijzonder voorzichtig bij het bewerken van hoeken, scherpe randen, enz. Voorkom dat het toebehoren terugspringt en vastloopt.

Hoeken, scherpe randen of terugspringen hebben de neiging het draaiende toebehoren te lately vastlopen en kan verlies van controle of terugslagveroorzaken.

e) Bevestig geen zaagblad voor houtsnijwerk of een getand zaagblad.

Dergelijkke bladen veroorzaken vaak terugslag en verlies van controle.

VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR SLIJP- EN DOORSLIJPWERKZAAMHEDEN

a) Gebruik uitsluitend typen WIelen die aanbevolen zich voor uw elektrisch gereedschap en de specifieke beveiliging die bestemd is voor het gekozen wie!

Wielen waarvoor het elektrisch gereedschap Niet geschikt is kuren nicht voldoende beveiligd worden en zich onveilig.

b) De beveiliging moet stevig bevestigd worden aan het elektrisch gereedschap en in positie gebracht worden voor maximale verilgheid, zodate een zo Klein möglich gedeelte van het wiei blootligt in de richting van de operator.

De beveiliging helpt de operator te beschermen gegen aufgeb broken wiewfragmenten en het per ongeluk in contact komen met het viel.

c) Wielen mogen enkel gebruikt worden voor de aanbevolen toepassingen. Bijvoorbeeld: Niet slijpen met de zijkant van een doorslijkwieil.

Doorslijpwieten zijn bedoeld voor slijpen met de buitenste rand; als er zijdelings kracht op deze wielen worden uitgeoefend hunnen deze breken.

d) Gebruik alkijd onbeschadigde wielflenzen die de juiste maat en vorm—hebben voor het door u gekozen viel.

Juiste wielflenzen ondersteunen het wiel en verminderen daardoor de kans op het stuk gaan van een wiel. Flenzen voor doorslijpwielen können afwijken van die voor slijpwielflenzen.

e) Gebruik geen versleten wielen van groter elektrisch gereedschap.

Een wil dat bedoeld is voor een groter elektrisch gereedschap is Niet geschikt voor de hogere snugheid van eenkleiner gereedschap en kan uit elkaar springen.

AANVULLENDE VEILIGHEIDSINSTRUCTIES SPECIFIEK VOOR DOORSLIJPWERKZAAMHEDEN

a) Laat het doorslijkwel Niet vastlopen en oefen er geen overmatige druk op uit. Probeer geen overmatige diepe insnijding te make.

Teveel druk op het wiel verhoegt de belasting en de kans op verdraaing of vastlopen van het wiel in de snede en möglichkheid van terugslag en stuk gaan van het wiel.

b) Breng uw lichaam Niet in een positie in lijn met en awhile het draaiende weil.

Wonneer het wiel, op het punt van gebruik, van uw lichaam vandaan beweegt, kan door een möglichke terugslag het draaiende wiel en het elektrisch gereedschap direct maar u toe geforceerd worden.

c) Wanner het wiel is klemgeraakt of wanner het snijden om een andere reden worden onderbroken, het elektrisch gereedschap uitschakelen en het elektrisch gereedschap op deplaats vasthonden totdat het wiel volledig gestopt is. Probeer nooit het doorslijpwieluit de snede te halen terwijl het wiel in beweging is odomat anders de kans bestaat op terugslag.

Onderzoek deoorzaak van het klemraken van het viel en neem passende maatregelen om deoorzaak te verhelpen.

d) Start het snijden Niet opnieuw in het werkstuk. Laat het wiei eerst op volle snelheid draaien en breng dit opnieuw voorzichtig in de snede.

Het viel kan klemraken, wegpringen of terugslaan als het elektrisch gereedschap opnieuw in het werkstuk gestart worden.

e) Ondersteun panelen of een groot werkstuk om klemraken en terugslag van het wiei te voorkomen.

Grote werkstukken können doorzakken onder hun eigen gewicht. Plaats steunen onder het werkstuk bij de lijn waar gesneden worden en bij de rand van het werkstuk aan beiden kanten van het wie!

f) Wees extra voorzichtig bij het makeen van een zakvormige insnijding in bestaande muren of op onbekendeplaatsen.

Het uistekende wilj kan gas- of waterleidingen, elektrische bedrading of andere voorwerpen raken waardoor terugslag optreedt.

ALGEMENE VEILIGHEIDSINSTRUCTIES VOOR DE SLIJPMACHINE

• Controller dan op het wiei aangegeven slelheid gegelijk aan of groter dan de nominale slelheid van de slijpmachine is;
• ControllerDat de afmetingen van het wieI compatibel zich met de slijpmachine;
  -Schuurwielendienen,overeenkomstig met de instructies van de fabrikant,voorzichtig te worden gebruikt en opgeslagen;
• Controller een slijpwiel voor gebruik - gebruik geen afgesplinterde, gebroken of anderszins defecte Produkten;
• Controller dat aangehaakte wielen en punten in overeenstemming met de instructies van de fabrikant worden gemonteerd;
  -Zorg dat u, indien meegeleverd en nodig, vloeiblokken gebrukt met het aangehechte schuurproduk;
• Controller voor gebruik dat het schuurproduk correct is aangehaakt en vastgemaakt en zet het apparaat zonder last en in veilige positie aan voor eenperiode van 30 seconden. Zet het apparaat onmiddelijk uit bij heftige vibraties of andere defecten. Controller het apparaat in het geval van defecten en zoek maar de oorzaak;
  -Indien het apparaat worden geleverd met een afterscherming dient u deze te allen tjnde te gebruiken;
• Gebruik geen losse adapters of hulsen om schuurwielen met te grote gaten te kunnen plaatsen;
• Controller bij het gebruik van een van binnen bedraad wieI dat het draad lang genoeg is voor de spillengte;
  -Zorg dat het werkstuk goed worden ondersteund;
• Gebruik geen afgezaagde wielen voor zijslijpen;
  Zorg dat eventuele vondeniet voor schade kuren zorgen, bijvoorbeeld door gegen mensen op te spatten of door ontvlambare substanties te onsteken;
• Zorg dat de ventilatiegaten nicht worden geblokkeerd bij gebruik onder stoffige omstandigheden. Indien hetoodzakelijk is om het gereedschap schoon te makesen, haal dan eerst de stekker uit het stopcontact (gebruik geen objecten van metaal) en voorkom beschadiging van interne onderdelen;
  -Draag alkijd oog- en oorbescherming. Ook andere beschemende uitrusting zoals stofmasker, handschoenen, helm en schort dient te worden gedragen;
  -Houd het wieI, dat ook na uitschakeling nog even blijft draaien, goed in de gaten.

TECHNISCHE GEGEVENS

Model G23SBL
Voltage (verschillend van gebied tot gebied)*1		(110 V, 220 V, 230 V, 240 V)°
Opgenomen vermogen*1		1900 W
Toerental onbelast 6600 min		-1
Schuur schijf	Buitendiameter 230 mm
	Diameter gat 22,23 mm
	Omtreksnelheid 80 m/s
Gewicht*2		4,3 kg

1 Controller het naamplaatje op het apparaat waar het apparaat afhankelijk van het gebied waar het verkocht worden kan verschillen.
2 Gewicht: alleen hoofdeenheit

STANDAARD TOEBEHOREN

(1) Sleutel 1
(2) Handgreep 1

Schijven met een verdiept midden worden nicht als standard toebehoren geleverd.

De standarde toebehoren können zonder aankondiging op ieder moment worden veranderd.

TOEPASSINGEN

Verwijdering van gietresten en eindafwerking van verzschillende staalkwaliteiten, brons-en aluminiummate-rialen en gietdelen.
Het schuren van gelaste stukken of van door brandsnijden vervaardigde stukken.
Het schuren van kunsthars, lei, baksteen, marmer, etc.
Snijden van syntethisch beton, natuursteen, baksteen, marmer en dergelijkke materialien.

VOOR BEGIN VAN WERK

1. Netspanning

Kontroleren of de netspanning overeenkomt met de opgave op het naamplaatje.

2. Netschakelaar

Kontroleren of de netschakelaar op "UIT" staat. Wanner de stekker op het net aangesloten is, verwijl de schakelaar op "AAN" staat, begint het gereedschap onmiddelijk te draaien, hetwelk ernstig gevaar betekent.

3. Verlengsnoer

Wonneer het werkterrein Niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarssprofiel en voldoende nominaal vermogen heeft. Het verlengsnoer要去 zort möglich gehonden worden.

4. Het aanbrengen en instellen van de beschemkap (Afb. 1)

De beschemkap is een beveiligingsinrichting, waardoor schade verhinderd moet worden, wanner de schuurschijf tijdens het bedrijf zou breken. Er moet op gelet worden, dat de kap juist aangebrachte en bevestigd is, voordat men met het schuren begint. Door hetlicht losdraaien van de vergrendelingsschroef kan de beschemkap gedraaid en in elke gewenste hoek ingesteld worden om een maximaal prestatievermogen te bereiken. Zekergesteld moet worden, dat de vergrendelingsschroef na het instellen van de beschemkap juist vastgedraaid worden.

1. Verder moet er op gelet worden, dat de te gebruiken schuurschijf de juiste uitvoering is en zonder scheurjtes en oppervlaktefoutjes is. Tevens moet er op gelet worden, dat de schuurschijf juist gemonteerd en de moer van de schuurschijf vast aangedraaid is. Zie het punt "MONTEREN EN DEMONTEREN VAN DE SCHUURSCHIJF".

6. Het UITvoeren van een proefdraaiing

Zorg ervoor dat het schuurproduct op de juiste manier gemonteerd en vastgezet is voor gebruik, maar het gereedschap zonder belasting 30 seconden lang op een veilige plek proefdraaien en stop onmiddelijk als u trillingen voelt of andere problemen bemerkt.

In een dergelijk geval dient u de machine te inspecteren om de oorzaak op te sporen.

7. Het controlleren van het as-vergrendelmechanisme

Gecontroleerd moet worden of het asvergrendelmechanisme losgemaakt is, door tweete of drie keer voor het aanschakelen an het apparaat op de drukknop te drukken (zie Afb. 1).

8. Bevestigen van de handgreep

Schroef de handgreep in de behuizing vast.

Voor de levensduur van de machine en voor prima werk is het belangrijk, dat de machine Niet door te sterke druk overbelast worden. Bij het meeste gebruik is het gewicht van de machine voor doeltreffend schuren voldoende. Te sterke druk leidt tot een verminderd toerental, slecht afgewerkt oppervlak en een overbelasting die de levensduur van de machine zou können verminderen.

2. Schuurhoek

Niet de totale oppervlakte van de schuurschijf op het te schuren materiaal leggen. De machine moet in een hoek van 15^ - 30^ gehonden worden, zoals afgebeeld in Afb.2, zodate de buitenkant van de schuurschijf het werkstuk in een optimale hoek aanraakt.

1. Opdat een neue schuurschijf zich nicht in het werkstuk graft, moet met het begin van het schuurwerk zo uitgevoerd worden, dat de schuurmachine over het werkstukaar degene, die de machine bedient, getrokken worden (Afb. 2 richting B). Wanner de voorkant van de schuurschijf desbetreffend afgeschuurd is, kan het schuren in beidenrichtingen uitgevoerd worden.

4. Bediening van de schakelaar

Inschakelen (ON):

Druk de vergrendelknop vooruit en druk dan de schakelaar in.

• Voor ononderbroken gelebruik houdt u de schakelaar ingedrukt. Tevens kunt u de schakelaar vergrendelen door de vergrendelknop nogmaals in te drukken.

(* Dit punt kan van gebied tot gebied verschillen.)

Uitschakelen (OFF):

Druk de schakelaar in en LAST deze weer los.

5. Veiligheidsmaatregelen onmiddelijk na beeindiging van het werk

Na het uitschakelen mag de machine pas neergelegd worden, wanner de schuurschijf volledig tot stilstand gekomen is. Afgezien van dat u hiermee ongelukken vermijdt, worden door deze veiligheidsmaatregel tevens vermeden, dat stof en spaanders in de machinegezogen worden.

LET OP:

Controller of het werkstuk goed ondersteund worden.
Zorg ervoor dat de ventilatie-openingen vrij blijven, vooral wanner u onder stoffige omstandigheden要去 werken.

Als u stof moet verwijderen, dient u eerst de stekker van het gereedschap uit het stopcontact te halen (gebruik in geen geval metalen voorwerpen) en zorg ervoor dat u de onderdelen in het binnenwerk nicht beschadigt.

Zorg ervoor dat eventuele vonden geen gevaar kunden opleveren, dus bijv. geen personen kunden raken of brandbare materialen kunden ontsteken.
Oraag altijd oog- en gehoorbescherming. Andere beschemingsmiddelen, zoals een stofmasker, handschoenen, helm en schort要去en worden gebruikt indien nodig. Bij twijfel kunt u deze beschemingsmiddelen het Beste gebruiken.
Wanner de machine Niet gebruikt worden, moet de stekker uit het stopcontact getrokken worden.

MONTEREN EN DEMONTEREN VAN DES SCHUURSCHIJF

LET OP:

Zorg ervoor dat de stroom is uitgeschakeld (OFF) en dat de stekker uit de stroom-aansluiting is getrokken. Dit om ernstige problemen te voorkomen.

1. Monteren (Afb. 1)

(1) De machine op de kop zetten, zodate de as maar boven wijst.
(2) De onderlegschnitt op de as zetten.
(3) De schuurschijf met het vooruitstekende stuk op de onderlegschijf zetten.
(4) De moer op de as schroeven.
(5) De drukknop indrukken, opdat draaien van de as verhindered worden en de moer voor de schuurschijf met de tot het gereedschap behorende sleutel aandraaien, zoals getoond in Afb. 1.

2. Demonteren

Het demonteren geschiedt in omgekeerde volgorde.

LET OP:

Kontroleer of de schuurschijf stevig vastzit.
Gekontroleerd moet worden of de drukknop losgemaakt is, door twee of drie keer voor het aanschakelen van het apparaat op de drukknop te drukken.

ONDERHOUD EN INSPECTIE

1. Kontrole van de schuurschijf

Er moet op gelet worden, dat de schuurschijf zonder scheurtjes en foujtjes aan de oppervlakte is.

2. Inspectie van de bevestigingschoef

Alle bevestigungschroeven worden regelmatig geinspecteerd en gekontroleerd of zich juist aangedraaid়. Wanner een van de schroeven losraakt, dan moet deze onmiddelijk opnieuw aangedraaid় worden. Gebeurt dat Niet, dan kan dat tot aanzienlijke gezaren leiden.

3. Inspectie van de koolborstels (Afb. 3)

Bij de motor zijn koolborstels gebruikt, die onderhevig zijn aan slijtage.

De motor kan beschadigd worden wanner de "koolborstels versleten" zich. De motor stopt automatisch wanner deze voorzien is van autopost koolborstels.

In dit geval dieren beiden koolborstels verrangen te worden door neue borstels van hetzelfde nummer, zoals de afbeelding LAST Zien. Bovendien moeten de koolborstels zich in de borstelhoulders vrij hunnen bewegen.

4. Het wisselen van de koolborstel

Men demonteert de borsteldeksel met een steeksleutel. Men kan de koolborstel dangemsaveakkelijk verwijderen.

5. Onderhoud van de motor

De motorwikkeling is het "hart" van het elektrische gereedschap. Er moet waarom bijzonder zorgvuldig op gelet worden, dat de wikkeling Niet beschadigd en/of met olie of water bevochtigd worden.

6. Lijst verwangingsonderdelen

LET OP:

Reparatie, modificatie en inspectie van Hitachi elektrisch gereedschap dient te worden uitgevoerd door een erkend Hitachi Service-centrum.

Deze Onderdelenlijst komt van pas wanner u deze samen met het gereedschap aanbiedt bij het erkende Hitachi Service-centrum wanner u om reparatie of ander onderhoud verzoekt.

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

MODIFICATIES:

Hitachi elektrisch gereedschap worden voortdurend verbeterd en gewijzigd teneinde gebruik te konnen makeen van de/Newste technische ontwikkelingen. Daarom is möglich dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden.

OPMERKING:

Op grond van het voortdurende research- en ontwikkelingsprogramma van HITACHI zich veranderingen van de hierin genoemde technische opgaven voorbehonden.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 99 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 88 dB (A)

Onzekerheid KpA: 3 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Oppervlak slijpen:

Trillingsemissiewaarde ah, AG = 5,1 m/s²

Onzekerheid K = 1,5m / s^2

WAARSCHUWING

○De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven waarde afhankelijk van de manieren waarop het gereedschap worden gelebruikt.

Neem kennis van de veiligheidsmaatregelen voor de bescherming van de operator welke gebaseerd zich op een schatting van bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus,zoals deijd dat het gereedschap isuitgeschakeld en wanner dit onbelast draait inclusief de triggertijd).

Informatie over strooombronsystem met een nominal voltage van 230V~

Bij ongunstige omstandigheden kan dit elektrische gereedschap stootspanning of storende voltagefluctuationsveroorzaken.

Dit elektrische gereedschap dient te worden aangesloten op een stroombron met een maximale toelaatbare systeemimpedantie Z_max van 0,28 Ohm bij hetaansluitpunt (stroomvoorzieningskastje) van de gebruikerstoevoer.

De gebruiker dient zich ervan te verzekeren dat dit elektrische gereedschapuitsuitend worden verbonden met een stroombronsystem data aan de hierboven beschreiben vereiste voldoet.

Indien nodig, kan de gebruiker hetplaatselijke elektriciteitsbedrijf raadplegen aangaande de systeemimpedantie bij het aansluitpunt.
