Merk	Indesit
Model	PIM 640 AS (BK)
Producttype	Inbouw gaskookplaat
Aantal branders	4 (1 snel, 2 halfsnel, 1 hulpbrander)
Afmetingen (L x D x H)	60 x 52 x 6 cm
Gewicht	10 kg
Voeding	Gas (butaan/propaan/aardgas) en 230 V voor ontsteking
Totaal vermogen branders	7,8 kW
Ontsteking	Ingebouwde elektronische ontsteking met bougie
Veiligheidsvoorziening	Thermokoppel dat de gasstroom onderbreekt bij uitdoving
Materialen	Roestvrij staal, gietijzeren roosters
Reiniging en onderhoud	Niet-schurende vochtige spons; geen stoomreiniger gebruiken
Veiligheid	Warme oppervlakken aangegeven, geen vergrendeling
Onderdelen en repareerbaarheid	Injectoren, branders, roosters beschikbaar; reparatie door erkende technicus
Algemene informatie	Handleiding van 72 pagina's, meertalig; energieklasse niet gespecificeerd

Veelgestelde vragen - PIM 640 AS (BK) INDESIT

Hoe steek ik een brander aan?

Druk de bijbehorende knop volledig in en draai deze tegen de klok in naar de maximale stand. Bij modellen met elektronische ontsteking, druk eerst op de ontstekingsknop met het symbool en draai dan de knop. Houd 2-3 seconden ingedrukt als de brander is uitgerust met een veiligheidsvoorziening (thermokoppel).

Wat te doen als de brander niet aangaat?

Controleer of de gastoevoer open is (kraan stroomopwaarts) en of de elektriciteit niet is uitgeschakeld. Reinig de openingen van de brander en de ontstekingsbougie. Zorg ervoor dat de branderonderdelen correct zijn gemonteerd. Bij onbedoeld uitgaan, wacht ten minste 1 minuut voordat u opnieuw aansteekt.

Hoe de kookplaat reinigen?

Koppel het apparaat los voor het reinigen. Gebruik een vochtige spons en een mild reinigingsmiddel. Gebruik nooit een stoomreiniger, schurende producten of metalen sponzen. Droog daarna af met een droge doek. Voor de branders, was de verwijderbare onderdelen in warm zeepwater.

Welke soorten gas kunnen worden gebruikt?

Het apparaat kan werken op aardgas (G20, G25), butaan of propaan. De fabrieksinstelling staat op het etiket. Om van gas te wisselen, moeten de injectoren worden vervangen en de minimale instelling worden aangepast. Neem contact op met een erkende technicus voor deze bewerking.

Wat zijn de inbouwafmetingen?

De uitsparing in het werkblad moet overeenkomen met de afmetingen in de handleiding (meestal 56 x 48 cm). Een ruimte van ten minste 200 mm is vereist tussen de plaat en hoge kasten. De plaat kan worden geïnstalleerd op een blad van 20 tot 40 mm dikte.

Hoe de vlam op minimum afstellen?

Om het minimum af te stellen, verwijder de knop en draai aan de afstelschroef op de kraanstang (of binnenin) tot een kleine constante vlam. Voor vloeibaar gas, volledig vastdraaien. Deze handeling moet worden uitgevoerd door een gekwalificeerde technicus.

Is het apparaat geschikt voor mensen met beperkte mobiliteit?

Het apparaat kan worden gebruikt door personen met verminderde capaciteiten onder toezicht of na passende instructie. Kinderen jonger dan 8 jaar moeten uit de buurt worden gehouden en mogen niet met het apparaat spelen. Reiniging mag niet worden uitgevoerd door kinderen zonder toezicht.

Wat te doen als een pan onstabiel op het rooster staat?

Controleer of de bodem van de pan plat is en of de pan gecentreerd is op de brander. Zorg ervoor dat de roosters correct zijn geplaatst. Gebruik pannen met de juiste diameter (24-26 cm voor de snelle brander, 16-20 cm voor de halfsnel, 10-14 cm voor de hulpbrander).

Hoe onderhoud ik de gaskranen?

Als een kraan moeilijk draait of vastzit, neem dan contact op met een erkende technicus om deze te vervangen. Probeer niet zelf te repareren. Preventief onderhoud is niet nodig, maar zorg ervoor dat de knoppen in de uit-stand staan wanneer het apparaat niet wordt gebruikt.

Wat te doen bij een gaslek?

Steek geen vlam aan en gebruik geen elektrische apparaten. Sluit de hoofdgaskraan en open ramen. Verlaat de ruimte en neem contact op met de hulpdiensten. Probeer het lek niet zelf te repareren. Laat de installatie controleren door een professional.

GEBRUIKSAANWIJZING PIM 640 AS (BK) INDESIT

Gebruiksaanwijzing KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2

Belangrijk,6

Service,9

Beschrijving van het apparaat,11

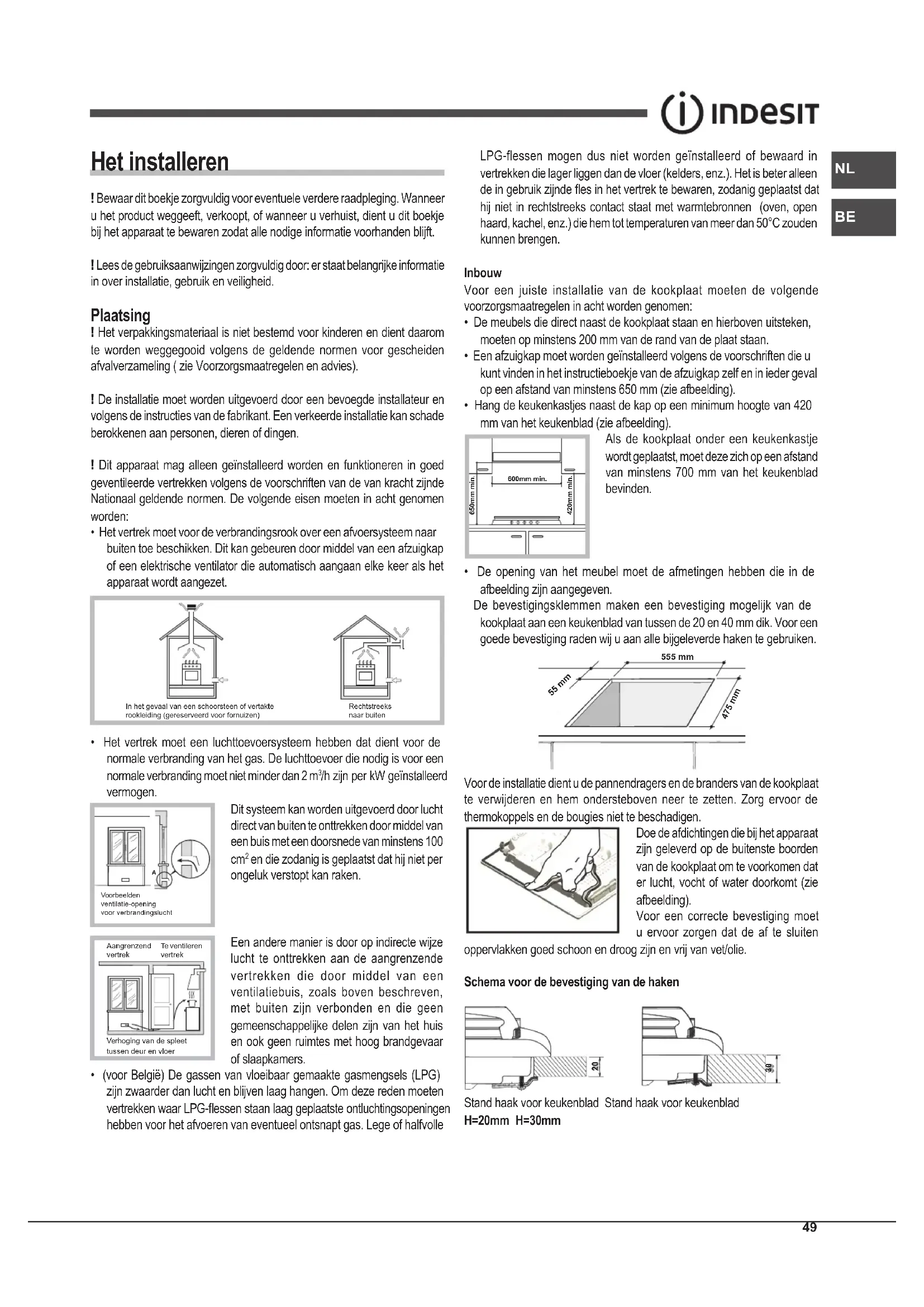

Het installeren,49

Starten en gebruik,53

Voorzorgsmaatregelen en advies,53

Onderhoud en verzorging,54

Storingen en oplossingen,54

6

9.

60

56.

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zich niet dicht bij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht staan, of mits ze onderricht zijn m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet NOOIT proberen een vlam/brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: leg nooit voorwerpen op het kookoppervlak.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische plaat nog warm zijn.

Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

__SUPPIMER__

WAARSCHUWING: Dit apparaat en de toegankelijke onderdelen worden tijdens gebruik zeer heet. Wees voorzichtig en raak de verwarmingselementen niet aan. Laat kinderen jonger dan 8 jaar niet in de buurt van het apparaat zonder toezicht. Het apparaat kan worden gebruikt door kinderen ouder dan 8 jaar en door personen met beperkte fysieke, zintuiglijke of verstandelijke vermogens of zonder ervaring of kennis, mits zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik en de risico's begrijpen.

Laat kinderen niet met het apparaat spelen. Laat kinderen het apparaat niet reinigen of onderhouden zonder toezicht van een volwassene.

WAARSCHUWING: Het is gevaarlijk om een verwarmde kookplaat met olie of vet onbeheerd achter te laten, omdat dit tot brand kan leiden. Probeer nooit een vlam of brand met water te blussen. Schakel eerst het apparaat uit en bedek de vlam met een deksel of een branddeken.

WAARSCHUWING: Brandgevaar: laat geen voorwerpen op de hete oppervlakken liggen.

Gebruik nooit stoomreinigers of hogedrukreinigers om het apparaat te reinigen.

Verwijder vloeistof uit het deksel voordat u het opent. Sluit het glazen deksel (indien aanwezig) niet af terwijl de gasbranders of de elektrische kookplaat nog heet zijn.

Het apparaat is ontworpen voor aansluiting op een externe timer of een afzonderlijk afstandsbedieningssysteem.

WAARSCHUWING: Het gebruik van niet-conforme beveiligingen kan leiden tot ongelukken.

LET OP: De gebruiker kan het apparaat alleen bedienen als de bedieningselementen op de juiste wijze zijn geïnstalleerd. Als de bedieningselementen niet correct zijn geïnstalleerd, moet het apparaat worden uitgeschakeld. Dit apparaat kan alleen worden gebruikt als de installatie correct is uitgevoerd en de veiligheidsinstructies zijn opgevolgd. Het mag alleen worden gebruikt door personen die bekend zijn met de bediening, of door personen die voldoende kennis hebben van het apparaat en de veiligheidsvoorschriften.

Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

LET OP: Tijdens het gebruik kan het apparaat heet worden en er bestaat kans op brandwonden.

Als het apparaat niet met water wordt gevuld, kan het apparaat oververhit raken. Gebruik alleen schoon water of een geschikt reinigingsmiddel.

LET OP: Heet oppervlak: raak de hete delen niet aan.

Plaats het apparaat op een stabiele, vlakke ondergrond, buiten het bereik van kinderen.

Plaats geen metalen voorwerpen (zoals lepels, messen, deksels, enz.) in de magnetron, omdat deze kunnen gaan vonken.

Het apparaat is niet bedoeld om te worden gebruikt met een externe timer of een afstandsbedieningssysteem.

WAARSCHUWING: Het niet correct installeren van de magnetron kan leiden tot gevaarlijke situaties.

Assistentie

Vermeld bij contact:

• het type storing
• het model apparaat (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Beschrijving van het apparaat

Algemeen aanzicht

1. Roosters voor PANNEN
2. GASBRANDERS
3. Knoppen voor het regelen van de GASBRANDERS
4. Ontstekingsknop voor de GASBRANDERS
5. Bougie voor ontsteking van de GASBRANDERS
6. VEILIGHEIDSMECHANISME*
7. GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.
8. Knoppen van de GASBRANDERS voor het regelen van de vlam.
9. Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een automatische ontsteking van de gekozen brander. VEILIGHEIDSMECHANISME* zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.
10. Slechts op enkele modellen aanwezig.

Beschrijving van het product

Algemeen

1. Steunroosters voor pannen en wokken
2. Gasbranders
3. Ontstekingsknop voor gasbranders 5. Veiligheidsinrichting voor gasbranders 6. Beveiligingsinrichting
4. Gasbranders hebben verschillende vermogens en afmetingen. Kies de brander die het beste past bij de diameter van de gebruikte pan.
5. De brandersregelaars dienen voor het regelen van de vlam. Druk op de ontstekingsknop voor automatische ontsteking van de brander. Het beveiligingssysteem sluit de gastoevoer af bij onbedoeld doven van de vlam. * Alleen bij sommige modellen.

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).

! De installatie dient te worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

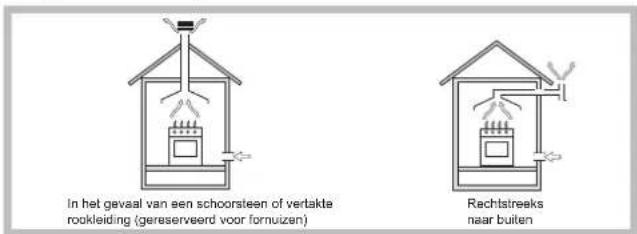

Dit apparaat mag alleen geïnstalleerd worden en functioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde nationaal geldende normen. De volgende eisen moeten in acht genomen worden: - Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaat elke keer als het apparaat wordt aangezet.

• Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m³/h per kW vermogen.

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm² en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buitenlucht verbonden en die geen gemeenschappelijke delen zijn van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

• (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventuele ontsnapt gas. Lege of halfvolle

LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50 °C zouden kunnen brengen.

Inbouw

Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 200 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap en in ieder geval op een afstand van minstens 650 mm (zie afbeelding).
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden.

• De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven.

De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

Voor de installatie dient u de pannendragers en de branders van de kookplaat te verwijderen en hem ondersteboven neer te zetten. Zorg ervoor de thermokoppels en de bougies niet te beschadigen.

Doe de afdichtingen die bij het apparaat zijn geleverd op de buitenste boorden van de kookplaat om te voorkomen dat er lucht, vocht of water doorkomt (zie afbeelding).

Voor een correcte bevestiging moet u ervoor zorgen dat de af te sluiten

oppervlakken goed schoon en droog zijn en vrij van vet/olie.

Schema voor de bevestiging van de haken

Stand haak voor keukenblad H=20mm, Stand haak voor keukenblad H=30mm

Voor

Stand haak voor keukenblad Achter H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking" - Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

Als de kookplaat wordt geïnstalleerd boven een inbouwoven die niet beschikt over een afkoelmechanisme met ventilator, moet de nodige ventilatie binnen het meubel worden bereikt door het creëren van openingen voor de toe- en afvoer van de lucht. (zie afbeeldingen).

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven, moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventuele makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten, moet tussen het apparaat en het net een eenpolige schakelaar worden aangebracht met een afstand tussen de contacten van minstens 3 mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding

mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;
• het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service). ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas".

Om het apparaat aan de gasbuizen aan te sluiten (12E+3+ voor België en 12L voor Nederland), dient men eerst de verbinder te monteren "R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst). Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een L, van de voedingsstructuur te monteren. De verbinder is gedraaid: rond mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis
• of met een flexibele buis van roestvrij staal die in de muur zit en voortgezet wordt met een bedradingsverbinder.

Daarbij dient het apparaat uitgerust te zijn met een gaskraantje dat gemakkelijk draaibaar dient te zijn; dit gaskraantje dient aan de huidige nationale normen te voldoen.

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt.

Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden, is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De inwerkingstelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de aansluiting heeft plaatsgevonden, moet u controleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgeklemd raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

Nadat het installeren heeft plaatsgevonden, moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor België)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. Verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. Schroef de straalpijpjes los met een steeksleutel van 7 mm en vervang ze door de straalpijpjes die geschikt zijn voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen").
3. Zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.
4. Aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen door het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken. Dit etiket is verkrijgbaar bij onze Technische Service Centers.
5. Regelen van de primaire lucht van de straalpijpjes (voor België): De branders hebben geen regeling van de primaire lucht nodig.
6. Het regelen van de minimumstand (voor België)
7. Zet het kraantje op de minimumstand.

1. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.
2. Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait.
3. Als bij apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt wanneer de branders op de minimumstand staan, moet u het minimum verhogen door aan de stelschroef te draaien.
4. Als de regeling voltooid is, moet u de zegels op de bypass-schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

!Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.

! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen door het etiket dat overeenkomt met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.

! Als de gasdruk van het gebruikte gas verschilt (of variabel is) van hetgeen is voorzien, moet op de toevoerbuis een drukreduceerventiel worden aangebracht dat voldoet aan de geldende landelijke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
CE	Dit apparaat voldoet aan de volgende EU Richtlijnen: - 2006/95/EG van 12/12/06 (Laagspanning) enaaropvolgende wijzigingen - 2004/108/EG van 15/12/04 (Elektromagnetische-Compatibleiteit) enaaropvolgende wijzigingen - 93/68/EG van 22/07/93 enaaropvolgende wijzigingen. - 2009/142/EG van 30/11/09 (Gas) enaaropvolgende wijzigingen. - 2012/19/EU enaaropvolgende wijzigingen.
ECODESIGN	EU reglement nr. 66/2014 met integratie van richtig 2009/125/EC. EN 30-2-1reglement

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)				Vloeijaar gas Aardgas
Brander Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.* )		By-pass 1/100 (mm)		Straal. 1/100 (mm)	Bereik* g/h		Straal. 1/100 (mm)	Bereik* l/h
		Gereduceerd	Nominal	(1)			*** **			G20	G 25
Snel (R)	94	0,70	3,00	39	41	87	218	214	128	286	332
Half-snel (S)	69	0,40	1,90	28	30	70	138	136	104	181	210
Spaarbrander (A)	46	0,40	1,00	28	30	52	73	71	76	95	111
Spanning van voeding	Nominale (mbar)						28-30	37		20	25
	Minimum (mbar)						20	25		17	20
	Maximum (mbar)						35	45		25	30

(1) Alleen voor apparaten met veiligheidsmechanisme om gaslekkages te voorkomen.

Tabel 1 (Voor Nederland)				Aardgas
Brander Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.* )		Straal. 1/100 (mm)	Bereik* l/h G25
		Gereduceerd	Nominal
Snel (R)	94	0,70	3,00	128	332
Halp Snel (S)	69	0,40	1,90	104	210
Saarbrander (A)	46	0,40	1,00	76	111
Spanning van voeding	Nominale (mbar)			25
	Minimum (mbar)			20
	Maximum (mbar)			30

• A 15°C en 1013,25 mbar - droog gas ** Propaan P.C.S. = 50,37 MJ/kg ** Butaan P.C.S. = 49,47 MJ/kg Aardgas G20 P.C.S. = 37,78 MJ/m³ Aardgas G25 P.C.S. = 32,49 MJ/m³

PIM 640AS PIM 640A

Starten en gebruik

Op de juiste knop staat aangegeven waar de gasbrander zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

Uit

Maximum

Minimum

Om een van de branders aan te steken dient u er een vlam of aansteker bij te houden, de knop stevig in te drukken en tegen de klok in te draaien tot u het maximum vermogen heeft bereikt.

In de uitvoeringen die voorzien zijn van een veiligheidsmechanisme moet u de knop circa 2-3 seconden lang ingedrukt houden totdat het element dat automatisch de vlam ontstoken houdt, warm wordt.

In de uitvoeringen voorzien van een bougie moet u om de gekozen brander aan te steken om te beginnen de ontstekingsknop (aangegeven door het symbool) indrukken, dan de betreffende knop stevig indrukken en tegen de klok indraaien tot u het maximum vermogen heeft bereikt.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem opnieuw probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool “●”).

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• Gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.
• Gebruik alleen pannen met een platte bodem en met een deksel erop.
• Draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	Ø Diameter pan (cm)
Snel (R)	24 - 26
Half-snel (S)	16 - 20
Spearbrander (A)	10 - 14

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3. Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Raak het apparaat niet blootsvoets aan of met natte handen of voeten.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand "●"/"○" staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.
• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.
• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).
• Richt de handvatten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische platen nog warm zijn.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld met behulp van een externe timer of een afstandsbedieningssysteem.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.
• De Europese Richtlijn 2012/19/EU over vernietiging van elektrische en elektronische apparatuur (WEEE) vereist dat oude huishoudelijke elektrische apparaten niet mogen worden vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting dat, wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten kunnen contact opnemen met de lokale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Energiebesparing en milieubehoud

• Bereid uw etenswaren in afgesloten potten of pannen met goed passende deksels en gebruik zo weinig mogelijk water. Koken zonder deksel zal het energieverbruik enorm verhogen.
• Gebruik enkel vlakke potten en pannen.
• Als u iets bereidt dat lang duurt, kunt u eventueel een snelkookpan gebruiken die twee maal sneller werkt en een derde van de energie bespaart.

Onderhoud en verzorging

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.

! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.

• Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
• De vlamverspreiders moeten regelmatig in een warm sop worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.
• Bij kookplaten die voorzien zijn van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.
• Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Storingen en oplossingen

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

De brander gaat niet aan of de vlam is niet gelijkmatig.

Heeft u gecontroleerd of:

• De openingen van de vlamverspreiders niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.
• Het niet tocht dicht bij het kookvlak.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

Heeft u gecontroleerd of:

U de knop goed heeft ingedrukt. - U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme. - De gaten van de vlamverspreiders niet verstopt zijn.

De brander blijft niet aan als hij op minimum staat.

Heeft u gecontroleerd of:

• De gaten van de vlamverspreiders niet verstopt zijn.
• Er geen tocht dicht bij het kookvlak is.
• De minimumstand goed is ingesteld.

De pannen staan wankel.

Heeft u gecontroleerd of:

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters niet verzisseld zijn.

L

a jaa aal jai

y

jai jaoa jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai jaoai

1

JSLJI JSLJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJIJI
