Marke	Indesit
Modell	PIM 640 AS (BK)
Produkttyp	Einbau-Gaskochfeld
Anzahl der Brenner	4 (1 Schnellbrenner, 2 Halbschnellbrenner, 1 Hilfsbrenner)
Abmessungen (B x T x H)	60 x 52 x 6 cm
Gewicht	10 kg
Versorgung	Gas (Butan/Propan/Erdgas) und 230 V für Zündung
Gesamtleistung der Brenner	7,8 kW
Zündung	Integrierte elektronische Zündung mit Zündkerze
Sicherheitsvorrichtung	Thermoelement, das bei Erlöschen die Gaszufuhr unterbricht
Materialien	Edelstahl, Gusseisenroste
Reinigung und Pflege	Feuchter, nicht scheuernder Schwamm; keinen Dampfreiniger verwenden
Sicherheit	Heiße Oberflächen gekennzeichnet, Verriegelung nicht vorhanden
Ersatzteile und Reparierbarkeit	Injektoren, Brenner, Roste erhältlich; Reparatur durch autorisierten Techniker
Allgemeine Informationen	Anleitung auf 72 Seiten, mehrsprachig; Energieklasse nicht angegeben

Häufig gestellte Fragen - PIM 640 AS (BK) INDESIT

Wie zünde ich einen Brenner an?

Drücken Sie den entsprechenden Drehknopf vollständig und drehen Sie ihn gegen den Uhrzeigersinn bis zur maximalen Position. Bei Modellen mit elektronischer Zündung drücken Sie zuerst die mit dem Symbol gekennzeichnete Zündtaste und drehen Sie dann den Drehknopf. Halten Sie den Druck 2-3 Sekunden lang, wenn der Brenner mit einer Sicherheitsvorrichtung (Thermoelement) ausgestattet ist.

Was tun, wenn der Brenner nicht zündet?

Überprüfen Sie, ob die Gasversorgung geöffnet ist (vorgeschalteter Hahn) und der Strom nicht unterbrochen ist. Reinigen Sie die Brenneröffnungen und die Zündkerze. Stellen Sie sicher, dass die Brennerteile korrekt montiert sind. Bei versehentlichem Erlöschen warten Sie mindestens 1 Minute, bevor Sie erneut zünden.

Wie reinige ich das Kochfeld?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie einen feuchten Schwamm und ein mildes Reinigungsmittel. Verwenden Sie niemals Dampfreiniger, Scheuermittel oder Metallschwämme. Trocknen Sie anschließend mit einem trockenen Tuch nach. Für die Brenner waschen Sie die abnehmbaren Teile in warmem Seifenwasser.

Welche Gasarten können verwendet werden?

Das Gerät kann mit Erdgas (G20, G25), Butan oder Propan betrieben werden. Die Werkseinstellung ist auf dem Etikett angegeben. Zum Wechseln der Gasart müssen die Injektoren ausgetauscht und die Mindesteinstellung angepasst werden. Wenden Sie sich für diesen Vorgang an einen autorisierten Techniker.

Welche Einbaumaße sind erforderlich?

Der Ausschnitt in der Arbeitsplatte muss den in der Anleitung angegebenen Maßen entsprechen (in der Regel 56 x 48 cm). Zwischen dem Kochfeld und den Oberschränken ist ein Abstand von mindestens 200 mm erforderlich. Das Kochfeld kann auf einer Arbeitsplatte mit einer Dicke von 20 bis 40 mm installiert werden.

Wie stelle ich die minimale Flamme ein?

Um die Mindestflamme einzustellen, entfernen Sie den Drehknopf und drehen Sie die Einstellschraube am Ventilschaft (oder innen), bis eine kleine gleichmäßige Flamme entsteht. Bei Flüssiggas schrauben Sie ganz hinein. Dieser Vorgang muss von einem qualifizierten Techniker durchgeführt werden.

Ist das Gerät für Personen mit eingeschränkter Mobilität geeignet?

Das Gerät kann von Personen mit eingeschränkten Fähigkeiten unter Aufsicht oder nach entsprechender Unterweisung verwendet werden. Kinder unter 8 Jahren müssen ferngehalten werden und dürfen nicht mit dem Gerät spielen. Die Reinigung darf nicht von unbeaufsichtigten Kindern durchgeführt werden.

Was tun, wenn ein Topf auf dem Rost instabil ist?

Überprüfen Sie, ob der Topfboden flach ist und der Topf mittig auf dem Brenner steht. Stellen Sie sicher, dass die Roste korrekt positioniert sind. Verwenden Sie Gefäße mit geeignetem Durchmesser (24-26 cm für den Schnellbrenner, 16-20 cm für den Halbschnellbrenner, 10-14 cm für den Hilfsbrenner).

Wie warte ich die Gashähne?

Wenn ein Hahn schwer drehbar ist oder blockiert, wenden Sie sich an einen autorisierten Techniker zum Austausch. Versuchen Sie nicht, selbst zu reparieren. Vorbeugende Wartung ist nicht erforderlich, aber achten Sie darauf, dass die Drehknöpfe in der Aus-Position sind, wenn das Gerät nicht benutzt wird.

Was tun bei einem Gasleck?

Keine Flamme oder elektrische Geräte anzünden. Schließen Sie den Haupthahn und öffnen Sie die Fenster. Verlassen Sie den Raum und kontaktieren Sie die Notdienste. Versuchen Sie nicht, das Leck selbst zu reparieren. Lassen Sie die Installation von einem Fachmann überprüfen.

BEDIENUNGSANLEITUNG PIM 640 AS (BK) INDESIT

Bedienungsanleitung KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2

Hinweise,5

Kundendienst,9

Beschreibung Ihres Gerätes,11

Installation,43

Inbetriebsetzung und Gebrauch,47

Vorsichtsmaßregeln und Hinweise,47

Reinigung und Pflege,48

Störungen und Abhilfe,48

NL

BE

Niederländisch

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbeaufsichtigt auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine Flamme oder einen Brandherd mit Wasser löschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung befindliche Flüssigkeiten, bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

Wichtig

Bitte geben Sie Folgendes an:

• die genaue Beschreibung des Fehlers, das Gerätemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem

Gerät und/oder der Verpackung befindet.

Service

Sie müssen angeben:

Beschreibung Ihres Gerätes

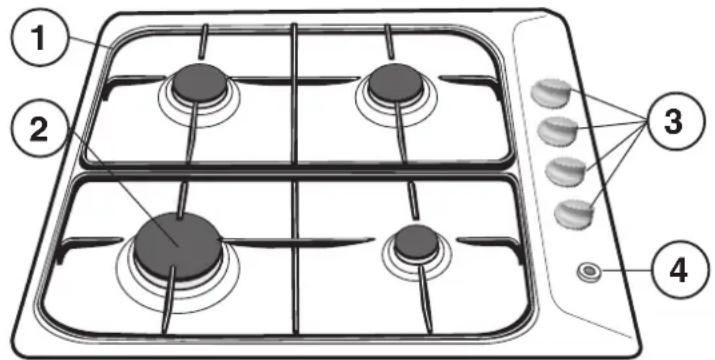

Geräteansicht

1. KOCHMULDENROSTE
2. GASBRENNER
3. Reglerknöpfe für GASBRENNER
4. Taste zur Zündung der GASBRENNER
5. GASBRENNER-ZÜNDKERZE
6. SICHERHEITSVORRICHTUNG*
7. GASBRENNER: Diese weisen entsprechende Durchmesser und Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
8. Reglerknöpfe für GASBRENNER zur Regelung der Flamme. GASBRENNER-ZÜNDKERZE: zur automatischen Zündung des gewählten Brenners.
9. SICHERHEITSVORRICHTUNG*: Diese spricht an, wenn die Flamme unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.
10. Nur bei einigen Modellen.

NL

BE

! Bewahren Sie diese Bedienungsanleitung sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können. ! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. ! Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt.

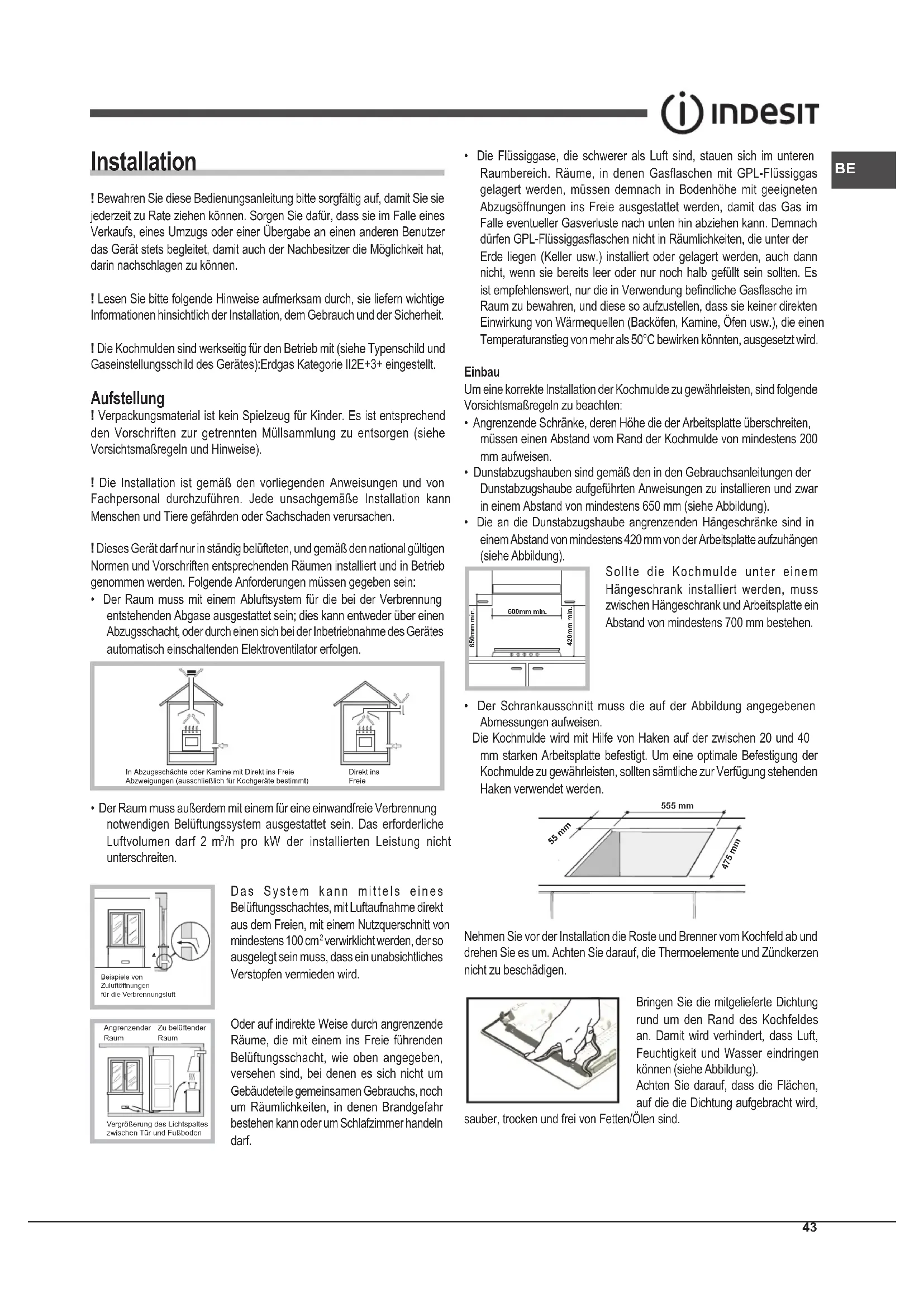

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise). ! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Eine unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen. ! Dieses Gerät darf nur in ständig belüfteten, und gemäß den national gültigen Normen und Vorschriften entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein: - Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

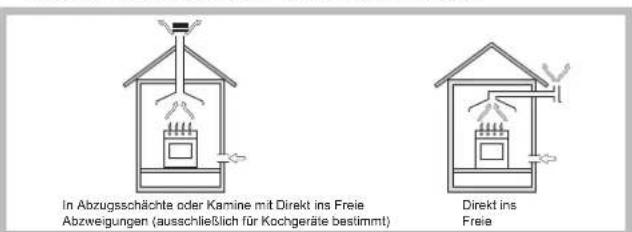

• Der Raum muss außerdem mit einem für eine einwandfreie Verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2m³/h pro kW der installierten Leistung nicht unterschreiten.

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100cm² verwirklicht werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudeteile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln darf.

Die Flüssiggase, die schwerer als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten abziehen kann. Demnach dürfen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50°C bewirken könnten, ausgesetzt wird.

Einbau

Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schränke, deren Höhe die der Arbeitsplatte überschreiten, müssen einen Abstand vom Rand der Kochmulde von mindestens 200 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren und zwar in einem Abstand von mindestens 650 mm (siehe Abbildung). Die an die Dunstabzugshaube angrenzenden Hängeschränke sind in einem Abstand von mindestens 420 mm von der Arbeitsplatte aufzuhängen (siehe Abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen.

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen.

Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten, sollen sämtliche zur Verfügung stehenden Haken verwendet werden.

Nehmen Sie vor der Installation die Roste und Brenner vom Kochfeld ab und drehen Sie es um. Achten Sie darauf, die Thermoelemente und Zündkerzen nicht zu beschädigen.

Bringen Sie die mitgelieferte Dichtung rund um den Rand des Kochfeldes an. Damit wird verhindert, dass Luft, Feuchtigkeit und Wasser eindringen können (siehe Abbildung).

Achten Sie darauf, dass die Flächen, auf die die Dichtung aufgebracht wird,

sauber, trocken und frei von Fetten/Ölen sind.

Haken-Befestigungsschema

Position der Haken für Position der Haken für

Arbeitsplatten H=20mm

Arbeitsplatten H=30mm

Vorne

Position der Haken für Hinten

Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

• Wird die Kochmulde nicht über einem Einbaubackofen installiert, ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen soll möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügt (siehe Abbildungen).

Bei Installation über einem Einbaubackofen ohne Kühlsystem-Zwangsbelüftung müssen Ab- und Zuluftöffnungen vorgesehen werden, um eine geeignete Belüftung im Innern des Umbauschranks zu gewährleisten (siehe Abbildungen).

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gebirgt. Wird die Kochmulde

über einem Einbaubackofen installiert, müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe darüberstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät weniger zugänglich sein. ! Das Netzkabel darf nicht gebogen oder eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert und gegebenenfalls durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden.

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien erfolgen und nur nachdem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Sollte dem nicht so sein, dann befolgen Sie bitte die Anleitungen des Abschnitts "Anpassung an die verschiedenen Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckminderer zu verwenden.

Zum Anschluss des Gerätes an die Erdgasleitung (112E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres
• oder mittels eines durchgehenden und mit Anschlussverschraubungen versehenen Inox-Stahlschlauchs vorzunehmen. Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

! Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden, ist es unbedingt erforderlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2" Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2" Gas-Gewindezapfen.

Der Anschluss bzw. das Verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten. Stellen Sie nach erfolgtem Anschluss sicher, dass der Inox-Schlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen.

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen Sie alle Anschlüsse auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab und ziehen die Brenner aus ihren Sitzen heraus.
2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düsen").
3. Setzen Sie sämtliche Teile in umgekehrter Reihenfolge wieder ein.
4. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart.
5. Einstellung der Brenner-Primärluft: An den Brennern ist keine Primärlufteinstellung erforderlich.
6. Minimaleinstellung
7. Drehen Sie den Brenner auf Minimum.

1. Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder seitlich der Gashahnstange befindliche Einstellschraube, bis eine kleine, gleichmäßige Flamme erreicht wird.
2. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.
3. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden.
4. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern.

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden. ! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).

! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	siehe Typenschild
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2006/95/EG vom 12/12/06 (Niederspannung) und nachfolgenden Änderungen - 2004/108/EG vom 15/12/04 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 2009/142/EG vom 30.11.09 und nachfolgenden Änderungen. - 2012/19/EU und nachfolgenden Änderunge.
ECODESIGN	EU-Richtlinienr. 66/2014 ergänzend zu Richtlinie 2009/125/EU. EN 30-2-1Richtlinie

Merkmale der Brenner und Düsen

Tabelle 1				Flüssigas					Erdgas
Brenner	Durch-messer(mm)	WärmeleistungkW (p.c.s.*)NominalReduziert		By-pass1/100(mm)		Düse1/100(mm)		Menge*g/h***	**	Düse1/100(mm)
										G20	G 25
Starkbrenner (R)	94	0,70	3,00	39	41	87		218	214	128	332
Mittelstarker Brenner (S)	69	0,40	1,90	28	30	70		138	136	104	210
Hilfsbrenner (A)	46	0,40	1,00	28	30	52		73	71	76	111
Versorgungsrücke	Nominal (mbar)Minimum (mbar)Maximum (mbar)						28-302035		372545		20172530

(1) Nur für Geräte, die mit einer Sicherheitsvorrichtung gegen Gasverluste ausgerüstet sind. Bei 15°C und 1013,25 mbar Trockengas: Propangas oberer Heizwert = 50,37 MJ/kg ** Butan oberer Heizwert = 49,47 MJ/kg

Erdgas G20 oberer Heizwert = 37,78 MJ/m³

Erdgas G25 oberer Heizwert = 32,49 MJ/m³

PIM 640AS

PIM 640A

Inbetriebsetzung und Gebrauch

! Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heiß wird.

Bei den mit Zündkerze ausgestatteten Modellen muss, zur Zündung des gewählten Brenners, zuerst die durch das Symbol gekennzeichnete Zündtaste gedrückt werden. Daraufhin drücken Sie den entsprechenden Reglerknopf bis zum Anschlag ein und drehen ihn auf Höchstleistung.

I Sollte der Brenner ungewollterweise erlöschen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzünden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("") gedreht.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgröße (siehe Tabelle), um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Ø Kochgeschirrdurchmesser (cm)
Starkbrenner (R)	24 - 26
Mittelstarker Brenner (S)	16 - 20
Hilfsbrenner (A)	10 - 14

Zur Erkennung des Brennertyps verweisen wir auf die im Abschnitt „Eigenschaften der Brenner und Düsen“ befindlichen Abbildungen.

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäße Belüftung, um einen einwandfreien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Jeder andere Einsatz (zum Beispiel: zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen. Der Hersteller haftet nicht für eventuelle, durch unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.
• Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöpfe auf der Position "●"/"°" befinden, wenn das Gerät nicht in Betrieb ist.
• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.
• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen.
• Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.
• Gebrauchen Sie kein unstabiles oder verformtes Kochgeschirr.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkenntnis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.
• Kinder dürfen nicht mit dem Gerät spielen.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

BE

Energie sparen und Umwelt schonen

• Kochen Sie Ihre Nahrung in Töpfen und Pfannen mit passend geschlossenen Deckeln und verwenden Sie möglichst nicht mehr Wasser. Ohne Deckel zu kochen führt zu einem erheblichen Energieverbrauch.
• Verwenden Sie möglichst flache Töpfe und Pfannen.
• Falls Sie etwas kochen, das eine längere Zeit benötigt, ist es angebracht, wenn Sie einen Schnellkochtopf benutzen, welcher zweimal so schnell ist und ein Drittel der Energie spart.

Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen würden, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pflege genügt es, die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen. Die abnehmbaren Teile müssen regelmäßig mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befreit werden.
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen möglichst sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löcher der Flammenkranze nicht verstopft sind.
• Auf den Edelstahlteilen können Flecken zurückbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf stehen bleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn auszutauschen.

Diese Arbeiten dürfen nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Störungen und Abhilfe

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollten einige Kontrollen vorab durchgeführt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufuhr zu Ihrer Anlage besteht, vor allem, ob der Gashauptbahn auch aufgedreht wurde.

Der Brenner zündet bzw. hält die Flamme nicht.

Bitte kontrollieren Sie, ob:

• Die Gasaustrittsöffnungen der Gasbrenner verstopft sind;
• Alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
• Durchzug in Kochmuldennähe besteht;

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• Der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;
• Der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;
• Die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind.

Bei Einstellung des Brenners auf Minimum erlischt die Flamme.

Bitte kontrollieren Sie, ob:

• Die Gasaustrittsöffnungen verstopft sind; Durchzug in Kochmuldennähe besteht;
• Das Minimum korrekt eingestellt ist.

Das Kochgeschirr steht nicht sicher.

Bitte kontrollieren Sie, ob:

• Der Topfboden auch vollständig eben ist;
• Der Topf auch genau auf die Brennermitte gestellt wurde; Die Kochmuldenroste vertauscht werden.

Die Installation

! Das Kabel darf nicht gebogen oder zusammengedrückt werden.
