РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PIM 640 AS (BK) INDESIT

безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия. Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным

1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД

3. Регуляторы ГАЗОВЫХ КОНФОРОК

4. Кнопка зажигания ГАЗОВЫХ КОНФОРОК

5. Свеча зажигания ГАЗОВЫХ ГОРЕЛОК

6. ЗАЩИТНОЕ УСТРОЙСТВО

• ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите конфорку, наиболее соответствующую диаметру используемой

• Регуляторы ГАЗОВЫХ КОНФОРОК служат для регуляции пламени.

• Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК для автоматического зажигания нужной конфорки.

• УСТРОЙСТВО БЕЗОПАСНОСТИ при случайном гашении пламени перекрывает подачу газа.

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями. ! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия. Расположение ! Не разрешайте детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации). ! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным. Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляциеи в соответствии с положениями действующих Нормативов. Необходимо соблюдать следующие требования:

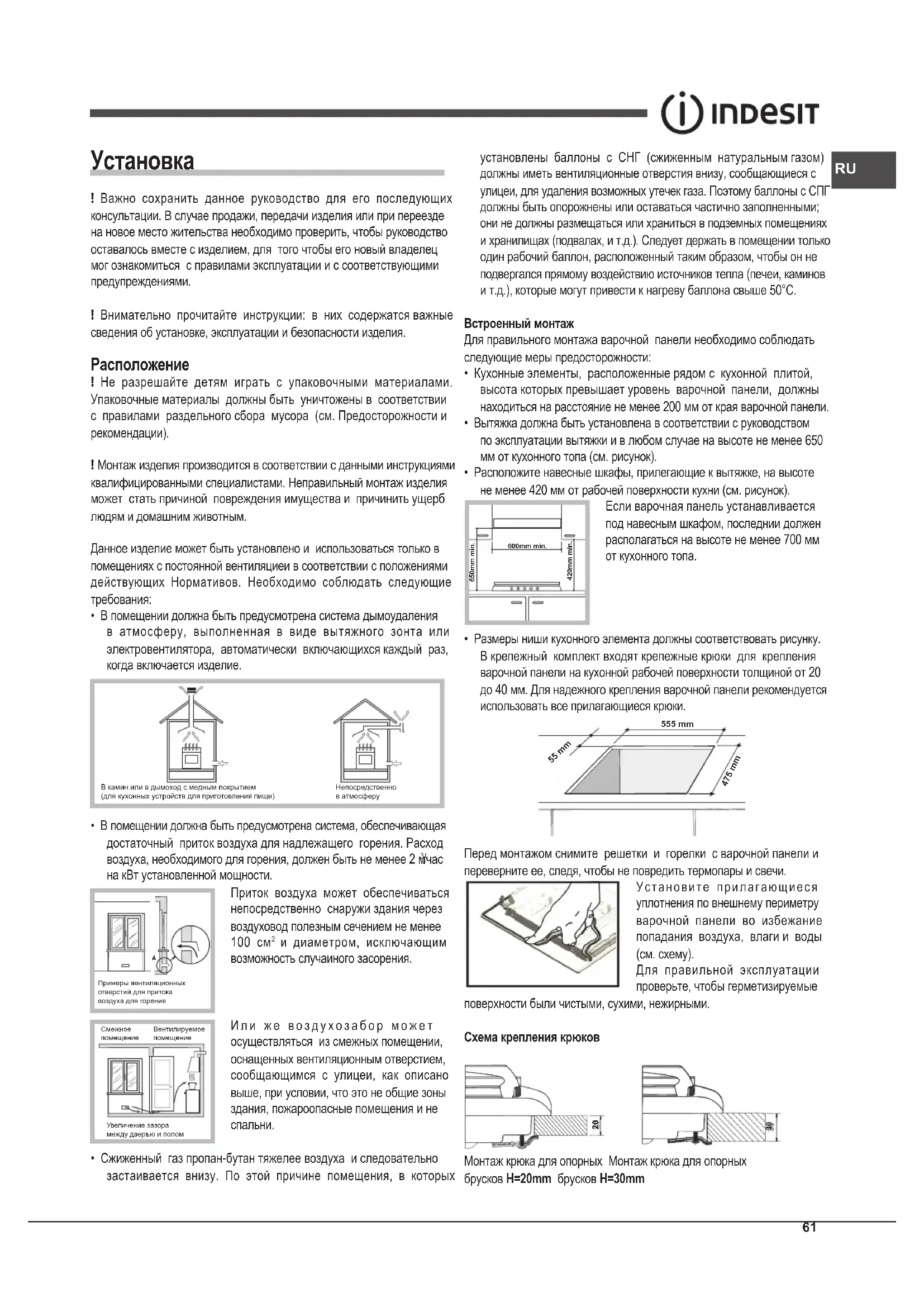

• В помещении должна быть предусмотрена система дымоудаления в атмосферу, выполненная в виде вытяжного зонта или электровентилятора, автоматически включающихся каждый раз, когда включается изделие. B камин или в дымоход с медным покрытием (для кухонных устpойств для приготовления пищи) Нeпосредствeннo в aтмосфepy
• В помещении должна быть предусмотрена система, обеспечивающая достаточный приток воздуха для надлежащего горения. Расход воздуха, необходимого для горения, должен быть не менее 2 м

на кВт установленной мощности. Приток воздуха может обеспечиваться непосредственно снаружи здания через воздуховод полезным сечением не менее 100 см

и диаметром, исключающим возможность случаиного засорения. Или же воздухозабор может осуществляться из смежных помещении, оснащенных вентиляционным отверстием, сообщающимся с улицеи, как описано выше, при условии, что это не общие зоны здания, пожароопасные помещения и не

• Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых

Пpимepы вeнтиляциoнныхотвepстий для притокaвoздyхa для гоpeнияCмeжное помещениеВентилируемоепомещениеУвеличение зазорамежду дверъю и полом установлены баллоны с СНГ (сжиженным натуральным газом) должны иметь вентиляционные отверстия внизу, сообщающиеся с улицеи, для удаления возможных утечек газа. Поэтому баллоны с СПГ должны быть опорожнены или оставаться частично заполненными; они не должны размещаться или храниться в подземных помещениях и хранилищах (подвалах, и т.д.). Следует держать в помещении только один рабочий баллон, расположенный таким образом, чтобы он не подвергался прямому воздействию источников тепла (печеи, каминов и т.д.), которые могут привести к нагреву баллона свыше 50°C. Встроенный монтаж Для правильного монтажа варочной панели необходимо соблюдать следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 200 мм от края варочной панели.

• Bытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм от кухонного топа (см. рисунок).

• Pасположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок). Если варочная панель устанавливается под навесным шкафом, последнии должен располагаться на высоте не менее 700 мм от кухонного топа.

• Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежный комплект входят крепежные крюки для крепления варочной панели на кухонной рабочей поверхности толщиной от 20 до 40 мм. Для надежного крепления варочной панели рекомендуется использовать все прилагающиеся крюки. 555 mm 55 mm 475 mm Перед монтажом снимите решетки и горелки с варочной панели и переверните ее, следя, чтобы не повредить термопары и свечи. Установите прилагающиеся уплотнения по внешнему периметру варочной панели во избежание попадания воздуха, влаги и воды (см. схему). Для правильной эксплуатации проверьте, чтобы герметизируемые поверхности были чистыми, сухими, нежирными. Схема крепления крюков

Монтаж крюка для опорных Монтаж крюка для опорных брусков H=20mm брусков H=30mm 600mm min. 420mm min. 650mm min.62

Монтаж крюка для опорных Сзади брусков H=40mm ! Используйте крюки из комплекта “Bспомогательные принадлежности”.

• Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели.

Для обеспечения надлежащеи вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45 х 560 мм (см чертежи). 560 mm. 45 mm. Если варочная панель устанавливается сверху встроенного духового шкафа, не оснащенного принудительной охладительной вентиляциеи, для надлежащеи вентиляции внутри кухонного элемента необходимо проделать вентиляционные отверстия для циркуляции воздуха (см

Электрическое подключение Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке (расположенной снизу варочной панели). Провод заземления сетевого кабеля имеет желто-зеленый цвет. В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа. Подсоединение сетевого шнура изделия к сети электропитания Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующии действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C. ! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности. Перед подключением изделия к сети электропитания проверьте

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используите удлинители или тройники. ! Изделие должно быть установлено таким образом, чтобы электрический провод и сетевая розетка были легко доступны. ! Электрический провод изделия не должен быть согнут или сжат. ! Регулярно проверяйте состояние кабеля электропитания и в случае необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание). ! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании. Подсоединение к газопроводу Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов, только после проверки соответствия изделия типу газа, к которому он подсоединяется. В случае несоответствия выполнить операции, описанные в параграфе “Настройка на различные типы газа”. В случае использования сжиженного газа из баллона использовать регуляторы давления, соответствующие нормативами и их последующим поправкам. ! Для надежного функционирования, рационального использования энергии и более длительного срока службы электрического изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице 1 “Характеристики газовых горелок и форсунок”. Подсоединение при помощи твердой трубки )медной или стальной( ! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок на изделие. На патрубке подачи газа в изделия имеется вращающееся колено “L” с уплотнительной прокладкой. При необходимости повернуть колено обязательно замените уплотнительную прокладку (прилагающейся к изделию). Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.63

Подсоединение при помощи гибкой трубки из нержавеющей стали со сплошными стенками с резьбовыми соединениями. Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ. Подсоединение таких шлангов должно производиться таким образом, чтобы их длина при максимальном растяжении не превышала 2000 мм. По завершении подсоединения проверьте, чтобы металлический гибкий шланг не касался подвижных частей или не был сжат. Использовать исключительно трубки, соответствующие Нормативу, и уплотнительные прокладки, соответствующие действующим государственным нормативам. Проверка уплотнения ! По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем. Подготовка к различным типам газа Для переоснащения варочной панели для газа, отличающемуся от газа, на который варочная панель расчитана изначально (указан на этикетке на верхней части варочной панели или на упаковке), необходимо заменить форсунки конфорок следующим образом:

1. Cнимите с варочной панели опорные решетки и выньте конфорки из

2. Oтвинтите форсунки при помощи полой отвертки 7 мм и замените

их на форсунки, расчитанные на новый тип газа (смотрите таблицу 1 “Характеристики конфорок и форсунок”).

3. Восстановить детали на свой места, выполняя операции в обратном

4. По завершении операции замените старую этикетку тарирования на

новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

• Регуляция первичного воздуха конфорок Конфорки не нуждаются в какой-либо регуляции первичного воздуха.

• Регуляция минимального пламени

1. Поверните рукоятку-регулятор в положение минимального пламени.

2. Cнимите рукоятку и поверните

регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого

3. Проверьте, чтобы при резком повороте рукоятки из положения

максимального пламени на минимальное, конфорки не гасли.

4. В изделиях, оснащенных защитным устройством (термопарой), в

случае неисправности этого устроиства при минимальном пламени конфорок увеличьте расход газа минимального пламени при помощи регуляционного винта.

5. По завершении регуляции восстановите сургучные или подобные

пломбы на обводном газопроводе. ! В случае использования сжиженного газа регуляционный винт должен быть завинчен до упора. ! По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания. ! Если давление используемого газа отличается от предусмотренного давления (или варьирует), необходимо установить на питающем газопроводе соответствующии регулятор давления (в солaсно действующим Нормативам).

Электропитание ЗАВОДСКАЯ ТАБЛИЧКА см. заводскую табличку Данное изделие соответствует следующим Директивам Европейского Сообщества: - 2006/95/CE от 12/12/06 (Низкое напряжение) с последующими изменениями - 2004/108/СЕ от 15/12/04 (Электромагнитная совместимость) с последующими изменениями - 93/68/СЕЕ от 22/07/93 с оследующими изменениями. - 2009/142/СЕ от 30/11/09 (Газ) с последующими изменениями; - 2012/19/EU с последующими изменениями64

Номинальная Cокращенная

Номинальное (мбар) Минимальное (мбар) Максимальное (мбар) Сжиженный газПриродный газ 28-30

Характеристики конфорок и форсунок Быстрая (R) Средняя (S)

Давление подачи Kонфоркa

При температуре 15°C и давлении 1013,25 мбар – сухои газ

Пропан Теплотворная способность = 50,37 МДж/кг

Бутан Теплотворная способность = 49,47 МДж/кг

риродныи газ Теплотворная способность = 37,78 МДж/м3

(1) Только для изделий, оснащенных защитным устройством против утечки газа.

Включение и эксплуатация ! На каждой рукоятке показано положение соответствующей конфорки на варочной панели. Газовые конфорки При помощи соответствующего регулятор можно выбрать один из следующих режимов конфорки: ● Выключено Максимальная мощность Минимальный Для зажигания одной из конфорок поднесите к неи зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку в положение максимального пламени. В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатой примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение

В моделях, оснащенных свечой зажигания, для зажигания нужной конфорки необходимо сначала нажать кнопку включения, обозначенную символом , затем нажать до упора и повернуть против часовой стрелки соответствующую рукоятку в положение максимального

! При случайном гашении пламени конфорки поверните рукоятку управления в положение выключено и попытаитесь вновь зажечь конфорку только по прошествии 1 минуты. Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (положение, обозначенное символом “●”). Практические советы по эксплуатации газовых

Для максимальной отдачи изделия следует помнить:

• Для каждой конфорки используите подходящую посуду (смотри таблицу) с тем, чтобы пламя конфорки не выходило из-под дна

• Всегда используите посуду с плоским дном и с крышкой.

• В момент закипания поверните рукоятку в положение малого

Быстрая (Большая)(R) Средняя (S)Малая (A) Ø Диаметр кастрюли (см)

24 - 2616 - 2010 - 14Конфорка

Для определения типа конфорки смотрите рисунки в параграфе “Характеристики конфорок и форсунок”. Предосторожности и рекомендации ! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности. Общие требования к безопасности

• Данное устройство является встраиваемым бытовым электроприбором класса 3.

• Для исправного функционирования газовых устройств необходимо отрегулировать воздухообмен. Проверьте, чтобы при установке этих устройств соблюдались требования, описанные в параграфе “Расположение”.

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортной табличке изделия.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычаино

• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование )например: отопление помещения( считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания

• Всегда проверяите, чтобы регуляторы находились в положении “●”/“○” , когда изделие не используется.

• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда вынимайте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Следите, чтобы ручки кастрюль на варочной панели были всегда повернуты таким образом, чтобы вы не могли случаино задеть их.

• Не закрывайте стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.

• Не пользуйтесь нестабильной или деформированной посудой.

• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с

• Не разрешайте детям играть с бытовым электроприбором.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2012/19/ЕU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором.66

Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельной утилизации. Для получения дополнительной информации о правильной утилизации бытовой техники, владельцы должны связаться со своим местным властям или продавцу. Экономия электроэнергии и охрана окружающей

• Храните продукты в закрытых горшках или кастрюлях с плотно закрывающимися крышками и используйте минимальное количество воды. В случае приготовления без крышки будет иметь место потребление значительного количества энергии.

• Используйте горшки и кастрюли с совершенно плоским дном.

• В случае приготовления блюда в течение длительного времени следует использовать скороварку, которая готовит в два раза быстрее и позволяет сберечь треть энергии. Транспортировка и хранение.

• Bарочные панели должны перевозиться в оригинальной упаковке в горизонтальном положении.

• Во время транспортировки и хранения защищать варочные панели от атмосферного воздействия и механических повреждений.

• Панель должна храниться в упакованном виде в отапливаемых помещениях при температуре минус 50°С до плюс 40°С. Техническое обслуживание и уход Обесточивание изделия Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания. Чистка изделия ! Не следует пользоваться абразивными или коррозивными чистящими средствами такими как выводители пятен или средства для удаления ржавчины, порошковыми чистящими средствами или абразивными губками: они могут необратимо поцарапать поверхность изделия. ! Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

• В качестве регулярного ухода достаточно вымыть варочную панель влажной губкой и затем протереть насухо кухонным бумажным полотенцем.

• Необходимо регулярно мыть съемные части конфорок горячей водой с моющим средством, тщательно удаляя все возможные налеты.

• На варочных панелях, оснащенных автоматическим зажиганием, следует регулярно чистить наконечники устройств мгновенного электронного зажигания и проверять, чтобы отверстия газовых конфорок не были засорены.

• На деталях из нержавеющеи стали могут образоваться пятна, если они остаются в течение длительного времени в контакте с водой повышенной жесткости или с агрессивными моющими средствами (содержащими фосфор). После чистки рекомендуется тщательно удалить остатки моющего средства влажной тряпкой и высушить духовку. Кроме того следует незамедлительно удалять возможные утечки воды. Уход за рукоятками газовой варочной панели Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всеи рукоятки. ! Данная операция должна выполняться техником, уполномоченным производите Неисправности и методы их

Если ваш холодильник не работает. Прежде чем обратиться в Центр Сервисного обслуживания, проверьте, можно ли устранить неисправность, используя рекомендации, приведенные в следующем

Конфорка не зажигается, или пламя горит неравномерно. Вы проверили ли:

• Форсунки газовой конфорки засорились.

• Все съемные части конфорки дожны быть установлены правильно.

• Сквозняки рядом с газовой варочной панелью. В моделях варочной панелй, оснащенных защитным устройством, конфорка загорается и сразу гаснет. Убедитесь в том, что:

• Рукоятка конфорки нажата не до упора.

• Рукоятка была нажата в течение времени, недостаточного для включения защитного устройства.

• Засорены форсунки газовой конфорки, расположенные напротив защитного устроиства. Конфорка гаснет в положении малого пламени. Убедитесь в том, что:

• Засорены отверстия подачи газа в конфорке.

• Сквозняки рядом с газовой варочной панелью.

• Неправильно отрегулировано минимальное пламя. Нестабильные кастрюли Убедитесь в том, что:

• Дно кастрюли должно быть идеально плоским.

• Кастрюля должна быть установлена по центру газовой или электрической конфорки.

• Опорные решетки на варочной панели установлены неправильно.67
