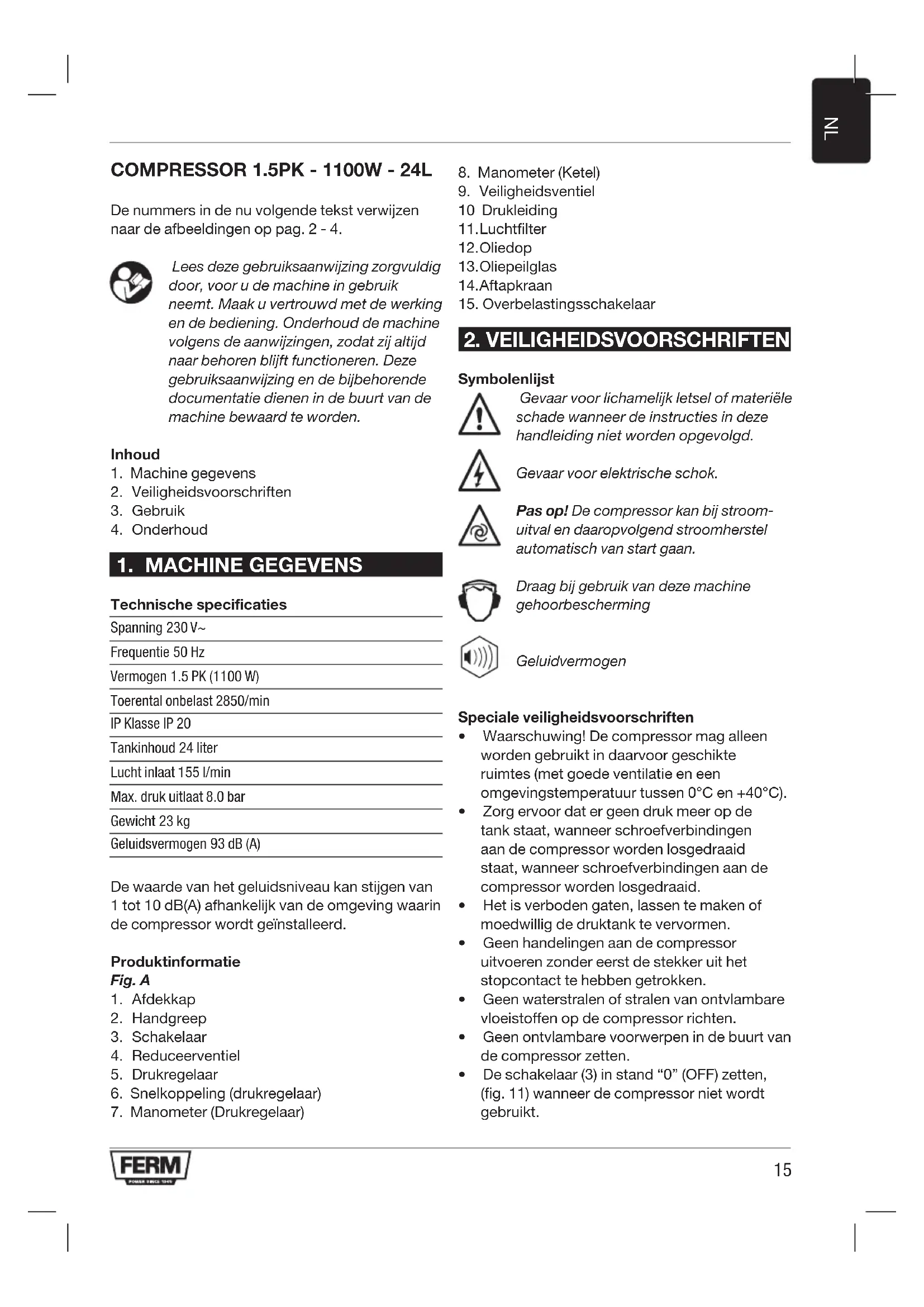

GEBRUIKSAANWIJZING CRM1045 Ferm

De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pag. 2 - 4. Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden. Inhoud

2. Veiligheidsvoorschriften

Technische specificaties Spanning 230 V~ Frequentie 50 Hz Vermogen 1.5 PK (1100 W) Toerental onbelast 2850/min IP Klasse IP 20 Tankinhoud 24 liter Lucht inlaat 155 l/min Max. druk uitlaat 8.0 bar Gewicht 23 kg Geluidsvermogen 93 dB (A) De waarde van het geluidsniveau kan stijgen van 1 tot 10 dB(A) afhankelijk van de omgeving waarin de compressor wordt geïnstalleerd. Produktinformatie Fig. A

6. Snelkoppeling (drukregelaar)

9. Veiligheidsventiel

Symbolenlijst Gevaar voor lichamelijk letsel of materiële schade wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schok. Pas op! De compressor kan bij stroom- uitval en daaropvolgend stroomherstel automatisch van start gaan. Draag bij gebruik van deze machine gehoorbescherming Geluidvermogen Speciale veiligheidsvoorschriften

• Waarschuwing! De compressor mag alleen worden gebruikt in daarvoor geschikte ruimtes (met goede ventilatie en een omgevingstemperatuur tussen 0°C en +40°C).

• Zorg ervoor dat er geen druk meer op de tank staat, wanneer schroefverbindingen aan de compressor worden losgedraaid staat, wanneer schroefverbindingen aan de compressor worden losgedraaid.

• Het is verboden gaten, lassen te maken of moedwillig de druktank te vervormen.

• Geen handelingen aan de compressor uitvoeren zonder eerst de stekker uit het stopcontact te hebben getrokken.

• Geen waterstralen of stralen van ontvlambare vloeistoffen op de compressor richten.

• Geen ontvlambare voorwerpen in de buurt van de compressor zetten.

• De schakelaar (3) in stand “0” (OFF) zetten, (fig. 11) wanneer de compressor niet wordt gebruikt.16

• Nooit de luchtstraal op personen of dieren richten (fig.20).

• De compressor niet transporteren wanneer de tank onder druk staat.

• Bepaalde delen van de compressor (zoals cilinderkop en doorvoerbuizen) kunnen hoge temperaturen bereiken. Raak deze onderdelen niet aan om brandwonden te vermijden (fig. 12-13).

• U kunt de compressor transporteren door hem op te heffen of door gebruik te maken van de speciale grepen of handvaten (fig. 5-6).

• Kinderen en dieren moeten ver de het werkgebied van de machine gehouden worden.

• Als u de compressor gebruikt om verf of andere ontvlambare vloeistoffen te spuiten a) Niet werken in gesloten omgevingen of in de nabijheid van open vlammen. b) Zich ervan vergewissen dat de omgeving waar gewerkt wordt een geschikte luchtverversinginstallatie heeft. c) Neus en mond beschermen met een aangepast masker (fig.21).

• Als de elektrische kabel of de stekker beschadigd is de compressor niet gebruiken en zich tot een geautoriseerde assistentiedienst wenden voor de vervanging ervan met een origineel onderdeel.

• Als de compressor op een schap of een oppervlak hoger dan de vloer geplaatst wordt moet deze vastgezet worden om te vermijden dat deze valt tijdens de werking.

• Geen voorwerpen en handen binnenin de beschermingsroosters steken om fysieke schade en schade aan de compressor te voorkomen.

• De compressor niet als stomp voorwerp tegenover personen, dingen of dieren gebruiken om zware schade te vermijden.

• Als de compressor niet meer gebruikt wordt, dient u altijd de stekker uit het stopcontact trekken.

• Gebruik alleen pneumatische leidingen die geschikt zijn voor de aangegeven maximum druk van de compressor. Probeer een pneumatische leiding niet te herstellen wanneer deze is beschadigd. Elektrische veiligheid Aardingsvoorschriften Deze compressor moet geaard worden, wanneer hij in gebruik is, om de gebruiker te beschermen tegen elektrische schokken. De compressor is voorzien van een tweepolige kabel plus aarde. De elektrische verbinding moet uitgevoerd worden door een gekwalificeerd technicus. Wij raden aan nooit de compressor te demonteren en ook geen andere verbindingen in de drukregelaar te maken. Reparaties moeten enkel uitgevoerd worden door geautoriseerde assistentiediensten of door ander gekwalificeerde centra. Nooit vergeten dat de draad voor de aarding de groene of de geel/groene is. Nooit deze groene draad verbinden met Spanningsdragende delen. Alvorens de stekker van de voedingskabel te vervangen, ervoor zorgen dat de aardingsdraad verbonden is. Bij twijfel een gekwalificeerde elektricien roepen en de aarding laten controleren. Alle risico’s op elektrische ontladingen vermijden. De compressor nooit gebruiken met een beschadigde elektrische kabel of verlengsnoer. Regelmatig de elektrische kabels controleren. De compressor nooit gebruiken in of dichtbij water of in de nabijheid van een gevaarlijke omgeving waar elektrische ontladingen kunnen voorkomen. Voeding

• De compressor is uitgerust met een geaard netsnoer. Deze kan worden aangesloten op elk 230V~/50Hz geaard stopcontact dat is gezekerd met een 16A zekering.

• De motor is uitgerust met een over belastings- schakelaar (15). Wanneer de compressor overbelast, schakelt de overbelastings- schakelaar de compressor automatisch uit om deze te beschermen tegen oververhitting. Wanneer de overbelastings schakelaar inschakelt, schakel de compressor dan uit met de AAN/UIT schakelaar (3), totdat de compressor is afgekoeld. Druk hierna op de overbelastingsschakelaar (15) en herstart de compressor.17

• Lange voedingskabels, verlengsnoeren, haspels etc. kunnen de spanning verlagen en het opstarten van de motor belemmeren. gebruik geen stroomkabels langer dan 10m. Ferm adviseert om in dergelijke gevallen een langere luchtslang te gebruiken.

• Het starten van de motor kan moeilijker zijn bij temperaturen onder 0°C.

Alleen voor doe-het-zelf doeleinden. NB.: De informatie in deze handleiding kan de gebruiker helpen bij het bedienen van de compressor en tijdens onderhoudswerkzaamheden. Sommige afbeeldingen in deze handleiding kunnen enigszins afwijken van uw compressor. Installatie Nadat de compressor uit de verpakking is genomen (afb. 1) en gecontroleerd is dat het product in goede staat is en dat er tijdens het transport geen beschadigingen zijn ontstaan, moeten de volgende controles worden uitgevoerd. Indien dit nog niet is gedaan, moeten de rubberen voetstukken en de wielen op de tank worden aangebracht volgens de instructies in afb. 2. Plaats de compressor op een vlakke ondergrond met een maximale helling van 10° (afb. 3), in een goed geventileerde omgeving, beschermd tegen atmosferische invloeden en niet in een ruimte waar gevaar voor explosie bestaat. Indien de compressor is geplaatst op een vlakke, hellende ondergrond dient u ervoor te zorgen dat de compressor tijdens bedrijf niet kan bewegen. Indien de compressor is opgesteld op een plank, maak deze dan goed vast om er voor te zorgen dat de plank en de compressor niet kunnen vallen. Voor goede ventilatie en koeling is het van belang dat de compressor ten minste 100 cm van de wand wordt geplaatst (afb. 4). Let erop dat de compressor op de juiste manier vervoerd wordt, hem niet ondersteboven keren en niet opheffen met haken of touwen (fig.5-6). De compressor vullen met olie. The compressor wordt geleverd met de olie reeds toegevoegd in het carter. Voor het eerste gebruik dient de transportstop verwijderd te worden en moeten deze vervangen worden door de normale oliestop (afb. 7). Voor elk gebruik moet gecontroleerd worden of het olieniveau hoog genoeg is. Dit kan gecontroleerd worden door naar het oliepeilglas (13) te kijken. De olieniveau zal minimaal op de rode markering moeten liggen. De luchtfilters plaatsen. Verwijder het deksel en vervang de luchtfilters met de geleverde luchtfilters voordat u de compressor gebruikt. Opstarten

• Controleren of de netspanning overeenstemt met die aangeduid op het plaatje elektrische gegevens (fig. 10), het toegelaten tolerantieveld moet binnen de 5% liggen.

• De schakelaar(3), aangebracht op het bovenste deel, drukken in de “0” stand volgens het type van drukregelaar gemonteerd op het apparaat (fig.11).

• De stekker in het stopcontact steken (fig. 9) en de compressor opstarten door de schakelaar van de drukregelaar in stand “I” te brengen. De werking van de compressor is volledig automatisch, geregeld door de drukregelaar die hem stilzet wanneer de druk in de tank de maximum waarde bereikt en die hem terug doet starten als de druk naar het minimum niveau zakt. Normalerwijze is het verschil in druk ongeveer 2 bar/29 psi tussen de maximum en de minimum waarde. Bv - De compressor stopt als hij 8 bar (116 psi) bereikt (max. werkdruk) en start automatisch als de druk in de tank gedaald is tot 6 bar (87 psi).

• Na de compressor aangesloten te hebben door de stekker in het stopcontact te steken, dient u de tank tot de maximum druk vol te pompen en daarbij de juiste werking van de compressor na te gaan. De kop/cilinder/overbrengingsbuis groep kan hoge temperaturen bereiken, Let op dat als U in de nabijheid van deze onderdelen werkt, u ze niet aanraakt om brandwonden te vermijden (fig. 12-13).18

Regeling van de werkdruk Fig.14 Het is niet nodig steeds de maximum werkdruk te gebruiken, meestal heeft het pneumatische gereedschap minder druk nodig. Bij compressoren voorzien van een drukregelaar is het nodig de werkdruk goed af te stellen. Met behulp van de draaiknop(5) op het reduceerventiel kan de werkdruk ingesteld worden.

• Door rechtsom te draaien wordt de druk verhoogd.

• Door linksom te draaien wordt de druk verlaagd. De compressor heeft twee drukmeters en een koppeling waar een luchtslang kan worden aangesloten:

• Drukmeter (7): De druk bij deze snelkoppeling kan worden geregeld met behulp van de reduceerafsluiter(5).

• Drukmeter (8): De druk in de tank Tips voor het nauwkeurig afstellen van de werkdruk.

• Draai het reduceerventiel (5) volledig linksom tot deze op zijn minimale instelling staat.

• Koppel het luchtgereedschap aan op de koppeling (6)

• Activeer het luchtgereedschap kort zodat de manometer (7) de werkelijke druk aangeeft.

• Draai de draaiknop (5) rechtsom. Het ingestelde drukniveau wordt nu zichtbaar op de manometer (7).

• Het luchtgereedschap is nu klaar voor gebruik. Noot: wanneer er geen gereedschap is aangesloten tijdens het afstellen van de werkdruk, kan het voorkomen dat de manometer (7) niet accuraat reageert op spanningsdalingen.

Zorg er altijd eerst voor dat de stekker uit het stopcontact is verwijderd, voordat u met de onderhoudswerkzaamheden begint. De machines zijn ontworpen om gedurende lange tijd probleemloos te functioneren met een minimum aan onderhoud. Door de machine regelmatig te reinigen en op de juiste wijze te behandelen, draagt u bij aan een lange levensduur van uw machine. Neem de volgende maatregelen in acht tijdens onderhoud of beëindiging van de werkzaamheden:

• De drukregelaar(3) is uitgeschakeld (“0” stand)

• De stekker is uit het stopcontact verwijderd.

• De tank onluchten met behulp van de aftapkraan (14), beide manometers moeten “0” aangeven). Storingen In het geval de machine niet naar behoren funktioneert, geven wij onderstaand een aantal mogelijke oorzaken en de bijbehorende oplossingen: Luchtverlies

• Kan afhangen van een slechte sluiting van een verbinding.

• Alle verbindingen controleren door ze nat te maken met water en zeep

• Als een lege tank gevuld wordt kan het voorkomen dat de gebruiker een sissend geluid hoort. Dit is normaal en stopt wanneer de compressor een druk van 1.5 bar bereikt.

• Controleer of de aftapkraan volledig dichtgedraaid is. De compressor start niet Als de compressor moeilijkheden heeft om te starten, controleren:

• Of de spanning op het net overeenkomt met die op het plaatje met gegevens (fig.10)

• Of er geen verlengsnoeren worden gebruikt met een te kleine diameter of te grote lengte.

• Of de omgevingstemperatuur niet te laag is (lager dan 0°C).

• Of de netvoeding intact is (stekker goed aangesloten, magnetothermisch, zekeringen niet stuk).

• Of de koolborstels niet versleten zijn. De compressor stopt niet Als de compressor niet stopt wanneer de maximum druk bereikt wordt treedt de veiligheidsklep in werking. Het is nodig contact op te nemen met de dichtstbijzijnde geautoriseerde onderhoudsdienst voor de reparatie.19

Reinigen Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. Het aftappen van condenswater uit de tank. Door samendrukken van lucht condenseert er water in de tank. Tap dit water regelmatig af om het roesten van de tank te voorkomen.

• Start met het verlagen van de druk tot de tankdruk gezakt is tot 2 bar. Dit kan door het aansluiten van een luchtgereedschap.

• Draai vervolgens langzaam de aftapkraan (14) aan de onderzijde van de tank open.

• Het water zal nu uit de tank lekken. Let op! Als de druk in de tank hoog is, kan het water met veel kracht vrij kunnen komen. Aangeraden druk is 1-2 bar max. Reinigen van het luchtfilter. Het is aan te raden elke 50 werkuren het aanzuigfilter te demonteren en het filterelement schoon te maken door middel van perslucht (fig. 15). Één maal per jaar dient het luchtfilterelement te worden vervangen als de compressor in een schone omgeving werkt; en vaker als de omgeving waarin de compressor staat erg stoffig is. De compressor produceert condenswater dat zich verzamelt in de tank. Vervangen/bijvullen van olie De compressor wordt geleverd met synthetische olie “SAE 10W30”. Binnen 1 jaar of na de eerste 100 werkuren is het raadzaam de olie van het pompsysteem volledig te vervangen.

• De afvoerdop (peilglas) (13) op het carter- deksel losschroeven, alle olie eruit laten lopen en de dop weer vastschroeven (fig. 17).

• De olie bijvullen langs het via de vulopening bovenin het carter-deksel (fig. 18) tot het niveau aangeduid op het peilglas (13) (fig.8) bereikt is. Ferm raadt aan elke week het olieniveau van de pomp te controleren en indien nodig olie bij te vullen. De geadviseerde olie olie heeft het voordeel dat ze haar kenmerken niet verliest, noch in de winterperiode noch in de zomerperiode. De gebruikte olie mag niet in de riool geworpen worden of verspreid worden in het milieu. Voor vervanging van olie onderstaande tabel aanhouden. Type olie Werkingsuren Multigraden olie SAE 10W30 100 of 6 maanden Storingen Wanneer er zich een storing voordoet, bijvoorbeeld bij slijtage van een onderdeel, neem dan contact op met het onderhoudsadres op de garantiekaart. Achter in deze handleiding ziet u een opengewerkte afbeelding van de onderdelen die besteld kunnen worden. MILIEU Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. GARANTIE Lees voor de garantievoorwaarden de bijgevoegde garantiekaart.20
