INSTRUKCJA OBSŁUGI CRM1045 Ferm

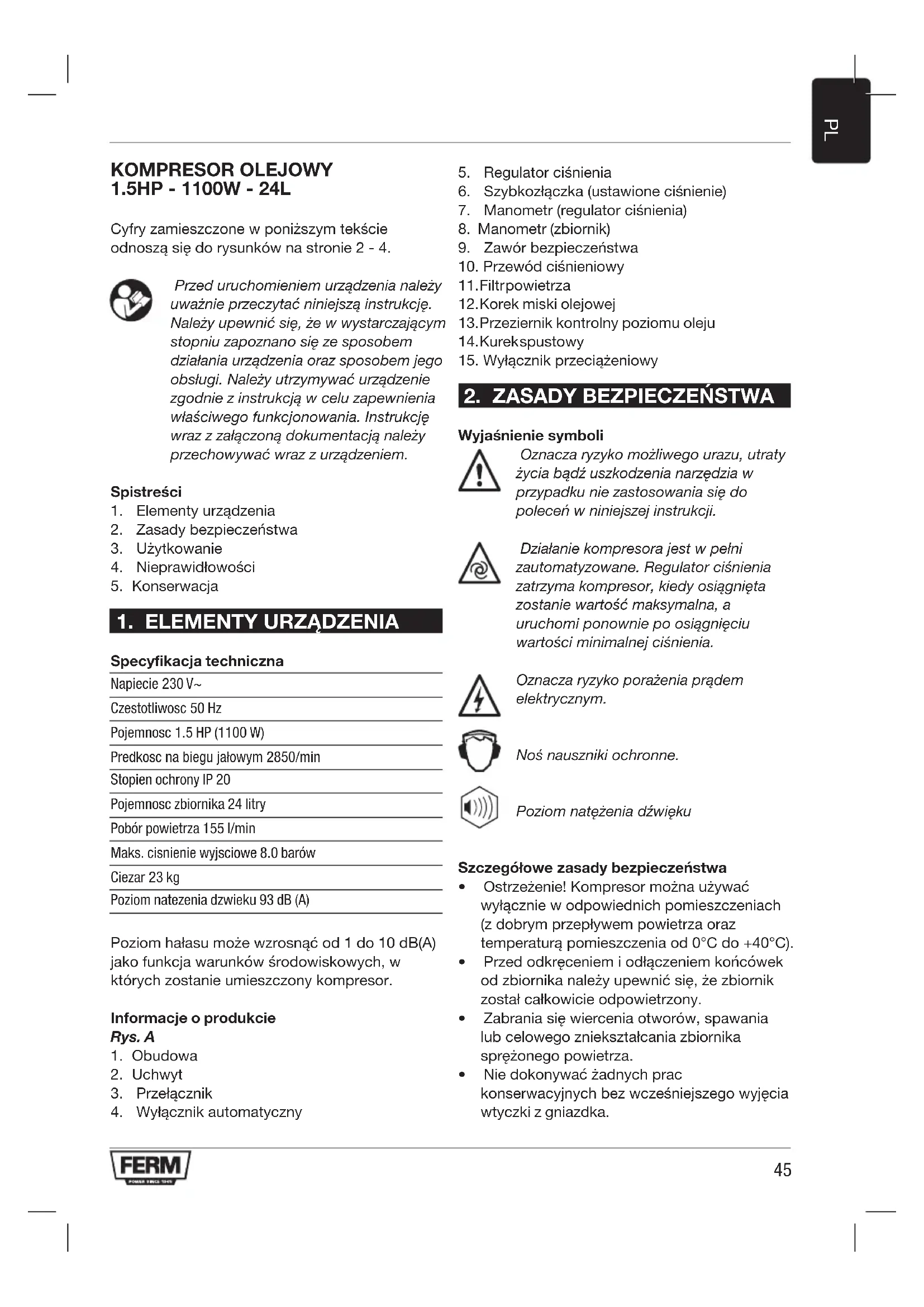

KOMPRESOR OLEJOWY 1.5HP - 1100W - 24L Cyfryzamieszczonewponiższymtekście odnosząsiędorysunkównastronie2-4. Przeduruchomieniemurządzenianależy uważnieprzeczytaćniniejsząinstrukcję. Należyupewnićsię,żewwystarczającym stopniuzapoznanosięzesposobem działaniaurządzeniaorazsposobemjego obsługi.Należyutrzymywaćurządzenie zgodniezinstrukcjąwceluzapewnienia właściwegofunkcjonowania.Instrukcję wrazzzałączonądokumentacjąnależy przechowywaćwrazzurządzeniem. Spistreści

1. Elementyurządzenia

2. Zasadybezpieczeństwa

Specyfikacja techniczna Napiecie 230 V~ Czestotliwosc 50 Hz Pojemnosc 1.5 HP (1100 W) Predkosc na biegu jałowym 2850/min Stopien ochrony IP 20 Pojemnosc zbiornika 24 litry Pobór powietrza 155 l/min Maks. cisnienie wyjsciowe 8.0 barów Ciezar 23 kg Poziom natezenia dzwieku 93 dB (A) Poziomhałasumożewzrosnąćod1do10dB(A) jakofunkcjawarunkówśrodowiskowych,w którychzostanieumieszczonykompresor. Informacje o produkcie Rys. A

4. Wyłącznikautomatyczny

5. Regulatorciśnienia

6. Szybkozłączka(ustawioneciśnienie)

7. Manometr(regulatorciśnienia)

8. Manometr (zbiornik)

9. Zawórbezpieczeństwa

10.Przewódciśnieniowy

12. Korek miski olejowej

13. Przeziernik kontrolny poziomu oleju

15.Wyłącznikprzeciążeniowy

2. ZASADY BEZPIECZEŃSTWA

Wyjaśnienie symboli Oznaczaryzykomożliwegourazu,utraty życiabądźuszkodzenianarzędziaw przypadkuniezastosowaniasiędo poleceńwniniejszejinstrukcji. Działaniekompresorajestwpełni zautomatyzowane.Regulatorciśnienia zatrzymakompresor,kiedyosiągnięta zostaniewartośćmaksymalna,a uruchomiponowniepoosiągnięciu wartościminimalnejciśnienia. Oznaczaryzykoporażeniaprądem elektrycznym. Nośnausznikiochronne. Poziomnatężeniadźwięku Szczegółowe zasady bezpieczeństwa

• Ostrzeżenie!Kompresormożnaużywać wyłączniewodpowiednichpomieszczeniach (zdobrymprzepływempowietrzaoraz temperaturąpomieszczeniaod0°Cdo+40°C).

• Przedodkręceniemiodłączeniemkońcówek odzbiornikanależyupewnićsię,żezbiornik zostałcałkowicieodpowietrzony.

• Zabraniasięwierceniaotworów,spawania lubcelowegozniekształcaniazbiornika sprężonegopowietrza.

• Niedokonywaćżadnychprac konserwacyjnychbezwcześniejszegowyjęcia wtyczki z gniazdka.46

• Nienależykierowaćnakompresorstrumieni wodylubpłynówłatwopalnych.

• Nieustawiaćprzedmiotówłatwopalnychw bezpośrednimsąsiedztwiekompresora.

• Podczasprzerwwpracyustawićregulator(3) ciśnieniawpołożeniu“0”(OFF=WYŁ.)(rys.11).

• Nigdyniekierowaćstrumieniapowietrzana osobylubzwierzęta(rys.20).

• Nietransportowaćkompresorazezbiornikiem wypełnionymsprężonympowietrzem.

• UWAGA:niektórepodzespołykompresora, takiejakgłowicaiprzewodyprzepustowe mogąosiągaćwysokietemperatury.Dotknięcie tychelementówgrozipoparzeniem(rys.12-13).

• Dopodniesieniakompresoraużywać specjalnychuchwytówimocowań(rys.5-6).

• Dzieciizwierzętaniepowinnyznajdowaćsięw pobliżuurządzeniawtrakciejegopracy.

• Jeślikompresorjestwykorzystywanydo rozpylania farby: a) nienależyprzebywaćwzamkniętym pomieszczeniulubwpobliżuognia. b) upewnićsię,żeśrodowiskopracyjestdobrze wentylowane. c) chronićnosiustazapomocąmaski(rys.21).

• Nieużywaćkompresora,gdyuszkodzeniu uległkabelzasilającylubwtyczka;wymiany uszkodzonegoelementumożedokonać jedynie pracownik autoryzowanego serwisu.

• Jeżelizachodzikoniecznośćumieszczenia kompresoranapodwyższeniu,należyzadbaćo to,abyniespadłnaziemięporozpoczęciupracy.

• Niewkładaćżadnychprzedmiotówlubrąk podpokrywyzabezpieczające–grozito uszkodzeniemciałaorazsamegokompresora.

• Wceluuniknięciapoważnychuszkodzeń nieużywaćkompresoraniezgodniezjego przeznaczeniemwstosunkudoludzi,zwierząt iprzedmiotów.

• Jeślikompresorniejestużywanyprzezdłuższy okresczasu,należywyjąćwtyczkęzgniazdka zasilającego.

• Upewnićsię,żeprzewodyprzepustowe sprężonegopowietrzasąwykorzystywane zesprężonympowietrzem(oczymświadczy maksymalnawartośćciśnieniadostosowana dociśnieniasamegokompresora).Nie naprawiaćuszkodzonychprzewodów samodzielnie. Bezpieczeństwo elektryczne Zasady uziemienia Kompresormusibyćuziemionywtrakciepracy wceluochronyużytkownikaprzedporażeniem prądem.Kompresorjestdostarczanywrazz dwużyłowymkablemzuziemieniem.Podłączenie dozasilaniamusibyćwykonaneprzez wykwalifikowanegotechnika.Niezalecasię rozkładaniakompresoranaczęściipodłączania dodatkowychelementówdoregulatoraciśnienia. Naprawypowinnybyćwykonywaneprzez pracownikówautoryzowanegoserwisulub profesjonalnego punktu napraw. Należyzapamiętać,żeprzewód uziemieniamakolorzielonylubżółto- zielony.Nigdyniepodłączaćzielonego przewodudokońcówkipodobciążeniem. Przedwymianąwtyczkiupewnićsię,że podłączonoprzewóduziemienia.Wrazie wątpliwościnależyskontaktowaćsięz wykwalifikowanym elektrykiem w celu dokonania kontroli stanu uziemienia. Zasilanie

• Sprężarkajestwyposażonawkabelzasilający zwtyczkązabezpieczającąprzedporażeniem prądem.Wtyczkęmożnapodłączyćdo dowolnego gniazda zasilania 230 V~/50 Hz z takim zabezpieczeniem i bezpiecznikiem 16 A.

• Silnikjestwyposażonywwyłącznik przeciążeniowy(15).Wrazieprzeciążenia sprężarkiwyłącznikautomatyczniewyłącza ją,wceluochronyprzedprzegrzaniem.Jeśli uruchomisięwyłącznikprzeciążeniowy, wyłączsprężarkęwłącznikiem(ON/OFF)(3) ipoczekajażsprężarkaostygnie.Następnie naciśnijwyłącznikprzeciążeniowy(15)i uruchomsprężarkęponownie.

• Długiekablezasilające,przedłużacze, zwojekabliitp.powodująspadeknapięciai mogąutrudniaćrozruchsilnika.nieużywaj przewodówodługościpowyżej10m.Ferm zalecastosowaniezamiasttegodłuższych wężypowietrznych.

• Rozruchsilnikawtemperaturzeponiżej0°C możebyćutrudniony.47

Tylkodoużytkudomowego Uwaga: Informacje zamieszczone w niniejszejinstrukcjimajązazadanieułatwienie użytkownikowiobsługiikonserwacjikompresora. Niektórerysunkiwniniejszejinstrukcjimogą zawieraćszczegółybudowyinneniżw rzeczywistości. Instalacja Powyjęciukompresorazopakowania(rys.1), sprawdzeniustanuurządzeniaiupewnieniusię, żeniemażadnychuszkodzeńpowstałychw wynikutransportu,należywykonaćnastępujące czynności.Jeżeliniezostałyzałożonewcześniej, zamontowaćkołaigumowązatyczkęzbiornika zgodniezewskazówkaminarys.2.Umieścić kompresornapłaskimpodłożu,którego nachylenie nie przekracza 10° (rys. 3), w dobrze wentylowanym otoczeniu chronionym przed wpływemczynnikówatmosferycznychorazz dala od substancji wybuchowych. W przypadku równego,nachylonegopodłożaupewnićsię, żepouruchomieniukompresorniebędziesię przemieszczał.Jeżelipodstawęstanowiblatlub półkazksiążkami,należyjezabezpieczyćprzed spadnięciem.Wceluzapewnieniawłaściwej wentylacjiichłodzeniaważnejest,abykompresor znajdowałsięwodległościconajmniej100cmod ściany(rys.4). Upewnićsię,żekompresorjest przenoszonywewłaściwysposób-nie należygoprzewracaćipodnosićprzy użyciuhakówilin(rys.5-6). Nalewanie oleju do sprężarki. Sprężarkajestdostarczanawrazzolejem umieszczonym w misce olejowej. Przedrozpoczęciemużytkowaniazdejmijosłonę transportowązmiskiolejowej(12)izastąpją normalnąpokrywkąolejową(rys.7). Przedużyciemsprawdź,czypoziomolejujest odpowiedni.Możnatosprawdzić,patrzącprzez przeziernik kontrolny poziomu oleju (13). Kiedy sprężarkastoipoziomo,poziomolejupowinien sięgaćdoczerwonegooznaczenia. Instalacja filtrów powietrza. Zdejmijosłonytransportoweizastąpje dołączonymidozestawufiltramipowietrzaprzed rozpoczęciemużytkowaniasprężarki. Rozpoczęcie pracy

• Upewnićsię,żewartośćnapięciawgniazdku odpowiadanapięciunatabliczceznamionowej urządzenia(rys.10);dozwolonyzakres tolerancji wynosi 5%.

• Ustawićprzełącznikznajdującysięwgórnej częściwpołożeniu“0”zgodnieztypem regulatoraciśnieniazainstalowanegow urządzeniu(rys.11).

• Włożyćwtyczkędogniazdka(rys.9)i uruchomićkompresorpoprzezustawienie przełącznikawpołożeniu“I”.Działanie kompresorajestwpełnizautomatyzowane. Regulatorciśnieniazatrzymakompresor,kiedy osiągniętazostaniewartośćmaksymalna, auruchomiponowniepoosiągnięciu wartościminimalnejciśnienia.Wnormalnych warunkachróżnicaciśnieniapomiędzy wartościąmaksymalnąiminimalnąwynosi ok.2bary/29psi.Dlaprzykładu:kompresor wyłączysiępoosiągnięciu8barów(116psi) -jesttomaksymalneciśnienierobocze,a włączyponowniewmomencie,gdyciśnienie spadniedo6barów(87psi). Podzespołygłowicy/cylindra/przewodu przepustowegomogąosiągaćwysokie temperatury-dotknięcieichpodczas pracy grozi poparzeniem (rys. 12 - 13). Regulacja ciśnienia roboczego Rys. 14 Nie jest konieczne utrzymywanie maksymalnego ciśnieniaroboczego-kompresoryzazwyczaj potrzebująmniejszegociśnienia.Jeślichodzio kompresorywyposażonewzaworyredukcyjne ciśnienia,koniecznejest,abywłaściwiedobrać ciśnienierobocze.Dobranieciśnieniaroboczego jestmożliwepoprzezwykorzystaniepokrętłana zaworze redukcyjnym.

• Obrótpokrętławkierunkuzgodnymzruchem wskazówekzegaraspowodujezwiększenie ciśnienia.

• Obrótpokrętławkierunkuprzeciwnym doruchuwskazówekzegaraspowoduje zmniejszenieciśnienia.48

Kompresormadwawskaźnikiciśnieniaorazpunkt podłączeniowedozałączeniawężapowietrza:

• Wskaźnikciśnienia(7):Ciśnienietego wyjściamożnaregulowaćzapomocązaworu redukcyjnego(5).

• Wskaźnikciśnienia(8):pokazujeciśnieniew zbiorniku Poradydotyczącedokładnejregulacjiukładu ustawianiaciśnienia:

• Przekręcajpokrętło(5)przeciwniedo wskazówekzegara,ażdocałkowitego spuszczeniaciśnienia

• Podłącznarzędziepneumatyczne,którego zamierzaszużywać,doszybkozłącza(6)

• Włącznachwilęprzepływpowietrza,takaby manometr(7)pokazałodpowiednipoziom ciśnienia

• Przekręcajpokrętło(5)zgodnieze wskazówkamizegara,ażmanometr(7)pokaże wymaganypoziomciśnienia

• Narzędziepneumatycznejestgotowedo użytku. Uwaga:kiedypodczasregulacjiciśnienianiejest podłączonenarzędziepneumatyczne,manometr (7)możeniewskazywaćpoprawniespadku ciśnienia.

Działaniekompresorajestwpełni zautomatyzowane.Regulatorciśnienia zatrzymakompresor,kiedyosiągnięta zostaniewartośćmaksymalna,a uruchomiponowniepoosiągnięciu wartościminimalnejciśnienia Urządzeniazaprojektowanotak,abydziałały bezproblemowoprzezdługiczasiwymagały konserwacjijedyniewniewielkimzakresie.Stałe poprawnedziałanieurządzeniazależyodjego właściwejkonserwacjiiregularnegoczyszczenia. Przedrozpoczęciemjakichkolwiekprac konserwacyjnychnależyupewnićsię,że:

• Przełącznik(3)znajdujesięwpołożeniu“0”i wtyczkazasilaniajestwyjętazgniazdka

• Zbiornikpowietrzajestcałkowicieopróżniony (obamanometrymusząwskazywaćciśnienie0 barówwzbiorniku) Ubytki powietrza

• Mogąbyćspowodowanezłymuszczelnieniem wmiejscupodłączenia.

• Sprawdźwszystkiepołączeniapowietrzne, nawilżającjemydlinami(nigdynie stosujtegorozwiązaniawpobliżuzłączy elektrycznych)

• Kiedy zbiornik jest pusty i trwa jego napełnianie.Użytkownikmożesłyszeć odgłossyczeniaobokprzełącznika ciśnienia.Tonormalnezjawisko,które zniknieprzedosiągnięciemprzezsprężarkę ciśnienia1,5bara

• Sprawdź,czyzawórspustowy(14)jest dobrzezamknięty Nie można uruchomić kompresora Wprzypadkutrudnościzuruchomieniem kompresorasprawdzić:

• Czywartośćnapięciawgniazdku odpowiadanapięciunatabliczce znamionowejurządzenia(rys.10)

• Czynienastąpiłouszkodzenieżyłykabla używanegoprzedłużacza.

• Czywśrodowiskupracyniepanujezbyt niskatemperatura(poniżej0°C).

• Czywmisceznajdujesięolejzapewniający smarowanie (rys. 8)

• Czyjestzasilanie(właściwiewłożona wtyczka,sprawnywyłącznik magnetotermiczny).

• Czyszczotkiwęgloweniesązużyte. Kompresorniejestwyłączanyautomatycznie Jeślipoosiągnięciumaksymalnegociśnienia kompresorniejestwyłączanyautomatycznie, uruchomionyzostaniezawórbezpieczeństwa. Koniecznybędziekontaktznajbliższym autoryzowanym punktem serwisowym. Czyszczenie Czyśćobudowęurządzeniaregularnieprzyużyciu miękkiejtkaniny,najlepiejpokażdymużyciu. Utrzymuj szczeliny wentylacyjne wolne od kurzu ibrudu.Wprzypadkuwyjątkowouciążliwych zabrudzeńużyjmiękkiejszmatkizwilżonejwodą zmydłem.Podżadnympozoremnieużywaj rozpuszczalników,takichjakbenzyna,alkohol, wodazamoniakiemitp.,gdyżtakiesubstancje mogąuszkodzićelementyplastikowe.49

Opróżnij zbiornik Sprężaniepowietrzapowodujegromadzeniesię wodywzbiorniku.Regularniespuszczajwodęze zbiornika, aby zapobiec jego korozji (rys. 16):

• Najpierwobniżciśnieniewzbiornikudookoło 2barów,podłączająciuruchamiającnarzędzie pneumatyczne.

• Następniepowoliprzekręcajiotwierajzawór spustowy(10)wdolnejczęścizbiornika

• Woda zgromadzona w zbiorniku zacznie z niegowyciekać Wprzypadkugdywbutliznajdujesięsprężone powietrze,należyzachowaćwzmożoną ostrożność–wydostaniesięwodymożemieć gwałtownyprzebieg.Zalecaneciśnienie maksymalne: 1-2 bary Wyczyść filtr powietrza Zalecasięrozebraniefiltrapróżniowegopo każdych50godzinachpracyioczyszczenie wkładufiltrazapomocąsprężonegopowietrza (rys.15).Zalecasięwymianęwkładufiltraco najmniejrazwroku,jeżelikompresorjestużywany wczystymśrodowiskupracylubczęściejw przypadku,gdyśrodowiskopracyjestzapylone. Woda usuwana z kompresora olejowego niepowinnaprzedostaćsiędokanalizacji lubśrodowiska,ponieważzawieraolej. Wymiana/uzupełnianie oleju Kompresor jest dostarczany wraz z olejem syntetycznym“SAE10W30”.Zalecasięwymianę całegoolejuwmiscewciągupierwszych100 godzin pracy.

• Odkręcićzatyczkękorkamiskiolejowej (wskaźnik(13)),uwolnićolej,poczymz powrotemzakręcićzatyczkę(rys.17).

• Nowyolejwlaćprzezgórnyotwórzbiornika (rys.18)dowysokościzaznaczonejna wskaźniku(13)(rys.8). Razwtygodniusprawdzićpoziomolejuw układziepompy,awraziekoniecznościuzupełnić go.Olejsyntetycznymatęzaletę,żeniezmienia swoichwłaściwościniezależnieodporyroku. Niepozwolić,byzużytyolejprzedostał siędokanalizacjilubśrodowiska. Przywymianieolejumiećnauwadzeponiższą tabelę. Rodzaj oleju Liczba godzin pracy Olej uniwersalny SAE 10W30 100 lub dwunastu miesiącach Awarie Wprzypadkuwystąpieniaawarii(n.p.zużycie części)należyskontaktowaćsięzpunktem serwisowym–adresypunktówserwisowych znajdująsięnakarciegwarancyjnej.Nakońcu niniejszejinstrukcjizamieszczonyzostałschemat częścizamiennych,któremogąbyćzamawiane. OCHRONA ŚRODOWISKA Aby zapobiec uszkodzeniom w czasie transportu, urządzeniedostarczanejestwsztywnym opakowaniuskładającymsięgłówniezmateriałów nadającychsiędoponownegoprzetworzenia. Prosimyoskorzystaniezmożliwościponownego przetworzenia opakowania. Uszkodzone oraz /lub wybrakowane urządzenieelektrycznelubelektroniczne musibyćutylizowanewodpowiedni sposób. GWARANCJA Prosimyozapoznaniesięzwarunkamigwarancji przedstawionymi na karcie gwarancyjnej znajdującejsięnakońcuniniejszejinstrukcji obsługi.50
