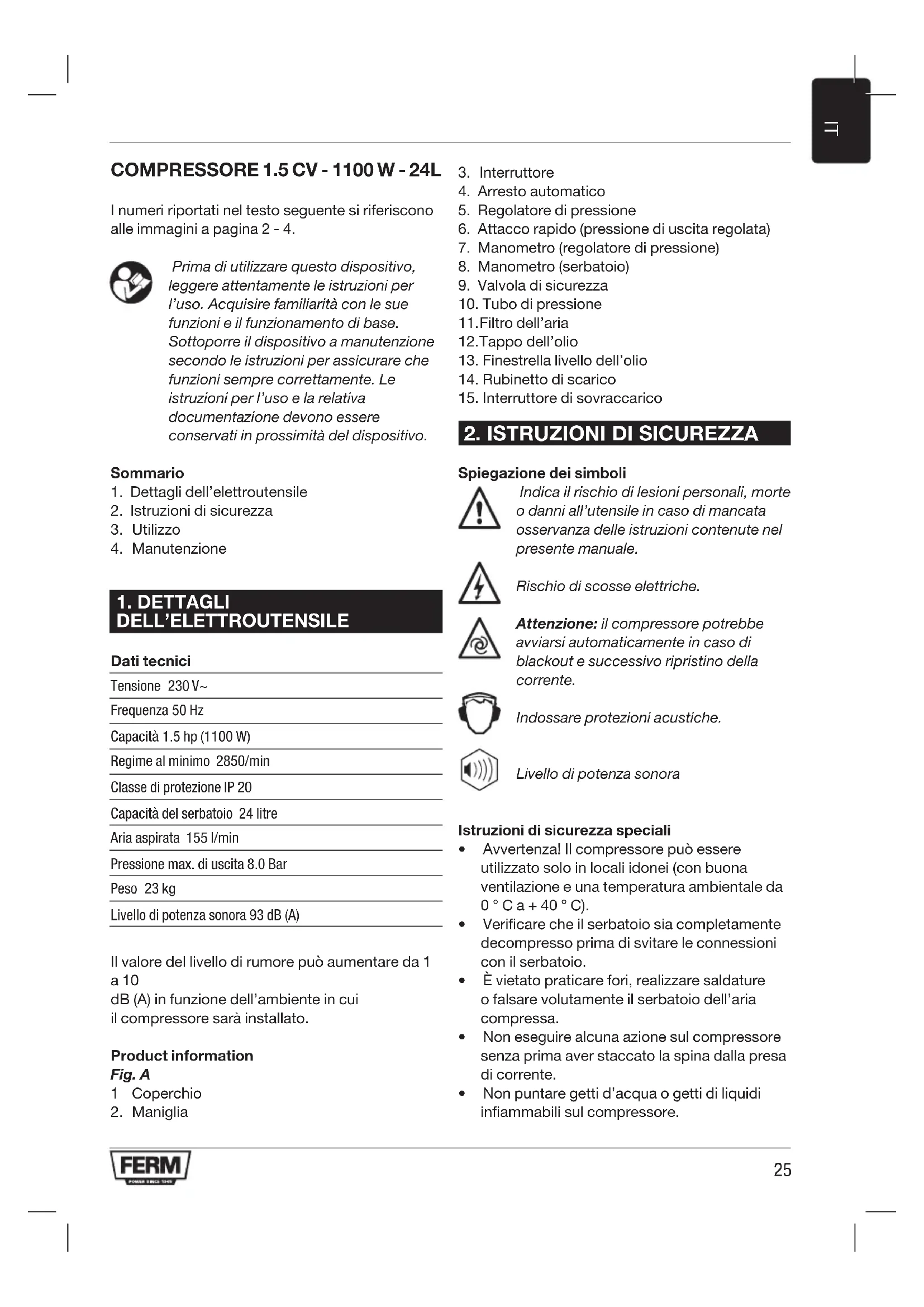

MANUALE UTENTE CRM1045 Ferm

I numeri riportati nel testo seguente si riferiscono alle immagini a pagina 2 - 4. Prima di utilizzare questo dispositivo, leggere attentamente le istruzioni per l’uso. Acquisire familiarità con le sue funzioni e il funzionamento di base. Sottoporre il dispositivo a manutenzione secondo le istruzioni per assicurare che funzioni sempre correttamente. Le istruzioni per l’uso e la relativa documentazione devono essere conservati in prossimità del dispositivo. Sommario

1. Dettagli dell’elettroutensile

2. Istruzioni di sicurezza

DELL’ELETTROUTENSILE Dati tecnici Tensione 230 V~ Frequenza 50 Hz Capacità 1.5 hp (1100 W) Regime al minimo 2850/min Classe di protezione IP 20 Capacità del serbatoio 24 litre Aria aspirata 155 l/min Pressione max. di uscita 8.0 Bar Peso 23 kg Livello di potenza sonora 93 dB (A) Il valore del livello di rumore può aumentare da 1 a 10 dB (A) in funzione dell’ambiente in cui il compressore sarà installato. Product information Fig. A 1 Coperchio

5. Regolatore di pressione

6. Attacco rapido (pressione di uscita regolata)

7. Manometro (regolatore di pressione)

8. Manometro (serbatoio)

9. Valvola di sicurezza

10. Tubo di pressione

14. Rubinetto di scarico

15. Interruttore di sovraccarico

2. ISTRUZIONI DI SICUREZZA

Spiegazione dei simboli Indica il rischio di lesioni personali, morte o danni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Rischio di scosse elettriche. Attenzione: il compressore potrebbe avviarsi automaticamente in caso di blackout e successivo ripristino della corrente. Indossare protezioni acustiche. Livello di potenza sonora Istruzioni di sicurezza speciali

• Avvertenza! Il compressore può essere utilizzato solo in locali idonei (con buona ventilazione e una temperatura ambientale da 0 ° C a + 40 ° C).

• Verificare che il serbatoio sia completamente decompresso prima di svitare le connessioni con il serbatoio.

• È vietato praticare fori, realizzare saldature o falsare volutamente il serbatoio dell’aria compressa.

• Non eseguire alcuna azione sul compressore senza prima aver staccato la spina dalla presa di corrente.

• Non puntare getti d’acqua o getti di liquidi infiammabili sul compressore.26

• Non sistemare oggetti infiammabili vicino al compressore.

• Spostare l’interruttore (3) in posizione “0” (spento) durante le pause. (Fig. 11)

• Non dirigere mai il getto dell’aria verso persone o animali (Fig. 20).

• Non trasportare il compressore con il serbatoio in pressione.

• NB: alcuni componenti del compressore, come la testata e i tubi di alimentazione possono raggiungere temperature elevate. Non toccare queste parti per evitare scottature (Fig. 12-13).

• Trasportare il compressore sollevandolo o utilizzando i manici o appigli appositamente concepiti (Fig. 5-6).

• Bambini e animali devono essere tenuti lontano dalla zona di funzionamento dell’elettroutensile.

• Se si utilizza il compressore per verniciare a spruzzo: a) Non lavorare in ambienti chiusi o in prossimità di fiamme libere. b) Assicurarsi che l’ambiente in cui si dovrà lavorare disponga di un sistema di ventilazione dedicato. c) Proteggere naso e bocca con una maschera apposita (Fig. 21).

• Non usare il compressore quando il cavo elettrico o la spina sono danneggiati, richiedere al personale del Servizio di assistenza autorizzato di sostituirli con ricambi originali.

• Quando il compressore è posto su una superficie superiore del pavimento, dovrebbe essere bloccato per evitare che cada durante il funzionamento.

• Non inserire oggetti o le mani nelle coperture di protezione per evitare danni fisici e danni al compressore.

• Non utilizzare il compressore come corpo contundente contro persone, cose o animali, al fine di prevenire gravi danni.

• Se il compressore non è più in uso, staccare sempre la spina dalla presa di corrente.

• Accertarsi sempre che per l’aria compressa siano usati tubi flessibili per aria compressa e che questi siano specificamente designati per una pressione adeguata a quella del compressore. Non tentare di riparare il tubo se è danneggiato. Sicurezza elettrica Questo compressore deve essere collegato a terra durante l’uso, in modo da proteggere l’operatore dalle scosse elettriche. Il compressore è dotato di un cavo a due conduttori più una conduttore di messa a terra. Il collegamento elettrico deve essere effettuato da un tecnico qualificato. Si raccomanda di non smontare mai il compressore e di non effettuare mai altre connessioni nel regolatore di pressione. Le riparazioni devono essere eseguite esclusivamente da Servizi di assistenza autorizzati o da altri centri qualificati. Non dimenticare mai che il conduttore di terra è di colore verde oppure il filo giallo/verde. Non collegare il filo verde a un terminale sotto carico Prima di sostituire la spina di alimentazione, accertarsi che il cavo di terra sia collegato. In caso di dubbio, chiamare in un elettricista qualificato e fare controllare la messa a terra. Alimentazione elettrica

• Il compressore è dotato di un cavo di alimentazione con spina Schuko che può essere collegata a qualsiasi presa di corrente antiurto da 230 V ~ / 50 Hz che è protetto da un fusibile 16A.

• Il motore è provvisto di un interruttore di sovraccarico (15). Se il compressore si sovraccarica, l’interruttore di sovraccarico spegne automaticamente l’elettroutensile per proteggerlo dal surriscaldamento. Se l’interruttore di sovraccarico scatta, spegnere il compressore utilizzando l’interruttore di accensione/spegnimento (3) e attendere che si raffreddi, quindi premere l’interruttore di sovraccarico (15) e riavviare il compressore.

• Cavi di alimentazione lunghi, prolunghe, avvolgicavo, ecc provocano una caduta di tensione e possono ostacolare l’avvio del motore. Non utilizzare cavi più lunghi di 10 m.Ferm consiglia invece. di utilizzare un tubo per l’aria più lungo,

• L’avvio del motore potrebbe essere più difficoltoso in condizioni di temperature inferiori a 0 ° C.27

Solo per uso domestico NB: Ie informazioni riportate in questo manuale hanno lo scopo di assistere l’operatore nell’uso e manutenzione del compressore. Alcune illustrazioni di questo manuale mostrano dettagli che possono differire da quelli del vostro compressore.. Installazione Dopo aver estratto il compressore dalla sua confezione (Fig. 1) e avere controllato che si trovi in condizioni perfette e che non si siano verificati danni durante il trasporto, eseguire le operazioni seguenti. Se non sono ancora montati, montare i piedini in gomma e le ruote sul serbatoio, secondo le istruzioni illustrate nella Fig. 2. Posizionare il compressore su una superficie piana o con un’inclinazione massima di 10° (Fig. 3), in una zona ben ventilata, protetta dagli agenti atmosferici e in cui non siano presenti sostanze esplosive nelle vicinanze. Se superficie è liscia e inclinata, assicurarsi che il compressore non possa spostarsi durante il funzionamento. Se la superficie è un tavolo o lo scaffale di una libreria, accertarsi che il compressore non cade fissandolo in maniera appropriata. Per assicurare una ventilazione adeguata e un raffreddamento efficiente, è importante che il compressore si trovi ad almeno 100 cm di distanza dalla parete più vicina (Fig. 4). Assicurarsi che il compressore venga trasportato nel modo corretto, non capovolgerlo e non sollevarlo con ganci o funi (Fig. 5-6). Riempire il compressore di olio. Il compressore viene fornito con l’olio già incluso nel carter. Prima dell’uso, rimuovere il tappo di trasporto sul carter (12), e sostituirlo con il tappo dell’olio normale (Fig 7). Prima dell’uso, verificare che il livello dell’olio sia sufficiente. Ciò può essere verificato dal vetro di controllo dell’olio (13). Quando il compressore è posto in orizzontale, il livello dell’olio deve raggiungere il segno rosso. IInstallazione dei filtri dell’aria. Prima di usare il compressore rimuovere i coperchi di trasporto e sostituirli con i filtri dell’aria in dotazione. Avviamento

• Controllare che la tensione di rete corrisponda a quella indicata sulla targhetta delle specifiche elettriche (Fig. 10); la gamma di tolleranza consentita deve essere entro il 5%.

• Premere l’interruttore (3) situato nella parte superiore nella posizione “0” in base al tipo di regolatore di pressione montato sul dispositivo (Fig. 11).

• Inserire la spina nella presa di corrente (Figg. 9) e avviare il compressore portando l’interruttore (3) del regolatore di pressione in posizione “I”.Il funzionamento del compressore è completamente automatico. Il regolatore di pressione ferma il compressore quando viene raggiunto il valore massimo e lo riavvia quando la pressione scende al di sotto del valore minimo. Normalmente la differenza di pressione tra il valore massimo e il valore minimo è di circa 2 Bar (29 psi). Esempio - Il compressore si ferma quando raggiunge gli 8 bar (116 psi) (questa è la pressione di funzionamento massima) e si riavvia automaticamente quando nel serbatoio la pressione scende a 6 bar (87 psi). Il gruppo testata/cilindro/tubo di trasmissione può raggiungere temperature elevate: prestare attenzione quando si lavora nei pressi di questi componenti e non toccarli per evitare di scottarsi (Fig. 12-13). Regolazione della pressione di esercizio Fig. 14 Non è necessario utilizzare sempre la pressione di funzionamento massima; gli utensili ad aria compressa richiedono spesso una pressione meno elevata. Per quanto riguarda i compressori dotati di riduttore di pressione, è necessario impostare la pressione di funzionamento in modo appropriato. È possibile impostare la pressione di funzionamento utilizzando la manopola (5) sul riduttore.

• Ruotando in senso orario la pressione viene aumentata.28

• Ruotando in senso antiorario la pressione viene ridotta. Il compressore è dotato di due manometri e un attacco per un tubo dell’aria:

• Manometro (7): la pressione in questo punto di attacco può essere regolata con l’aiuto del riduttore (5).

• Manometro (8): pressione del serbatoio Suggerimenti per la regolazione precisa della pressione:

• Ruotare la manopola (5) in senso antiorario fino a quando la pressione è completamente rilasciata.

• Collegare l’utensile ad aria che si desidera utilizzare per l’attacco rapido (6)

• Attivare lo strumento ad aria dopo breve tempo, in modo che il manometro (7) mostri il livello di pressione corretto.

• Ruotare la manopola (5) in senso orario, fino a quando il manometro (7) indica il livello di pressione necessario

• Lo strumento ad aria è ora pronto per l’uso. Nota: se non si collega un utensile ad aria durante la regolazione della pressione, potrebbe verificarsi che il manometro (7) non reagisce con precisione alla caduta di pressione.

Durante i lavori di manutenzione sul motore assicurarsi che la spina sia staccata dalla corrente. Questo elettroutensile è stato progettato per funzionare per un lungo periodo di tempo con una manutenzione minima. Il funzionamento continuo dell’elettroutensile dipende da una cura corretta e da una regolare pulizia della macchina. Prima di interferire in alcun modo con il compressore, assicurarsi che:

• l’interruttore sia in posizione “0” e la spina sia stata rimossa dalla presa di corrente;

• il serbatoio dell’aria sia completamente decompresso (entrambi i manometri devono indicare 0 Bar) Malfunzionamenti Se l’elettroutensile non dovesse funzionare correttamente, forniamo qui di seguito alcune delle possibili cause insieme ad alcune soluzioni appropriate. Perdita d’aria

• Può essere causata dalla scarsa tenuta di una connessione..

• Controllare tutte le connessioni bagnandole con una soluzione di acqua e sapone (non usare mai la soluzione vicino ai collegamenti elettrici).

• Quando il serbatoio è vuoto e viene riempito L’operatore potrebbe sentire un sibilo in prossimità del pressostato. Questo sibilo è normale e smette prima che il compressore abbia raggiunto una pressione di 1,5 bar

• Controllare se la valvola di scarico (14) è chiusa bene Il compressore non si avvia Se è difficoltoso avviare il compressore, controllare:

• se la tensione della rete corrisponde a quel- la sulla targhetta delle specifiche elettriche (Fig. 10);

• se vengono utilizzate prolunghe elettriche con un conduttore difettoso o una lunghezza non adeguata;

• se l’ambiente operativo è troppo freddo (temperatura inferiore a 0° C);

• se l’alimentazione di rete è disponibile (spina collegata correttamente, fusibili magneto-termici integri).

• se le spazzole di carbone non sono usurati. Il compressore non si spegne Se il compressore non si spegne quando è stata raggiunta la pressione massima, la valvola di sicurezza del serbatoio si attiva Rivolgersi al Servizio di assistenza autorizzato più vicino per farlo riparare. Le riparazioni e la manutenzione devono essere eseguite esclusivamente da un tecnico o da un’azienda che si occupi di assistenza qualificati.29

Pulizia Pulire regolarmente il corpo macchina con un panno morbido, preferibilmente dopo ogni uso. Mantenere le prese d’aria libere da polvere e sporcizia. Se lo sporco non viene via utilizzare un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcool, ammoniaca, ecc., che possono danneggiare le parti in plastica. Svuotamento del serbatoio La compressione dell’aria produce acqua nel serbatoio. Scaricare regolarmente l’acqua dalla vasca di raccolta per evitare la corrosione del serbatoio (Fig 16):

• Innanzitutto ridurre la pressione nel serbatoio fino a circa 2 bar collegando a un utensile ad aria e azionandolo.

• Ruotare lentamente la valvola di scarico (14) sul lato inferiore del serbatoio aperto.

• L’acqua all’interno fuoriuscirà dal serbatoio. Prestare attenzione quando è presente aria compressa nel serbatoio, perché l’acqua può uscire con una certa forza. Pressione massima raccomandata. 1-2 bar. Pulizia del filtro dell’aria Si consiglia di smontare il filtro di aspirazione ogni 50 ore di funzionamento e pulire l’elemento filtrante con aria compressa (Fig. 15). Si raccomanda di sostituire l’elemento filtrante almeno una volta l’anno se il compressore viene usato in un ambiente pulito; più spesso se l’ambiente in cui si trova il compressore è polveroso. Sostituzione/rabbocco dell’olio Il compressore è stato fornito con olio sintetico “SAE 10W30”. Si raccomanda di sostituire completamente l’olio della pompa entro le prime 100 ore di esercizio.

• Svitare il tappo di scarico (manometro) (13) sul coperchio del pozzetto, lasciare uscire tutto l’olio esaurito e riavvitare il tappo (Fig. 17).

• Riempire l’olio attraverso il foro superiore del coperchio carter (Fig.18) fino a raggiungere il livello indicato dal manometro (13) (Fig. 8). Controllare il livello dell’olio del sistema di pompaggio ogni settimana e, se necessario, rabboccare. L’olio sintetico ha il vantaggio di non perdere le sue caratteristiche, sia in estate che nei periodi invernali. Per la sostituzione dell’olio attenersi alla tabella Tipo Ore di esercizio Olio multigrado SAE 10W30 100 o 6 mesi Guasti In caso di guasti, ad esempio a seguito dell’usura di un componente, contattare il servizio di assistenza al recapito indicato sul foglio della garanzia. Sul retro di questo manuale viene fornito un esploso dei componenti che possono essere ordinati. RISPETTO AMBIENTALE Per evitare danni durante il trasporto, l’apparecchio è consegnato in un imballaggio robusto che consiste in gran parte di materiale riutilizzabile. Pertanto si prega di utilizzare le opzioni per il riciclaggio dell’imballaggio. Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.. GARANZIA Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.30
