GEBRUIKSAANWIJZING SFMEH210 STANLEY

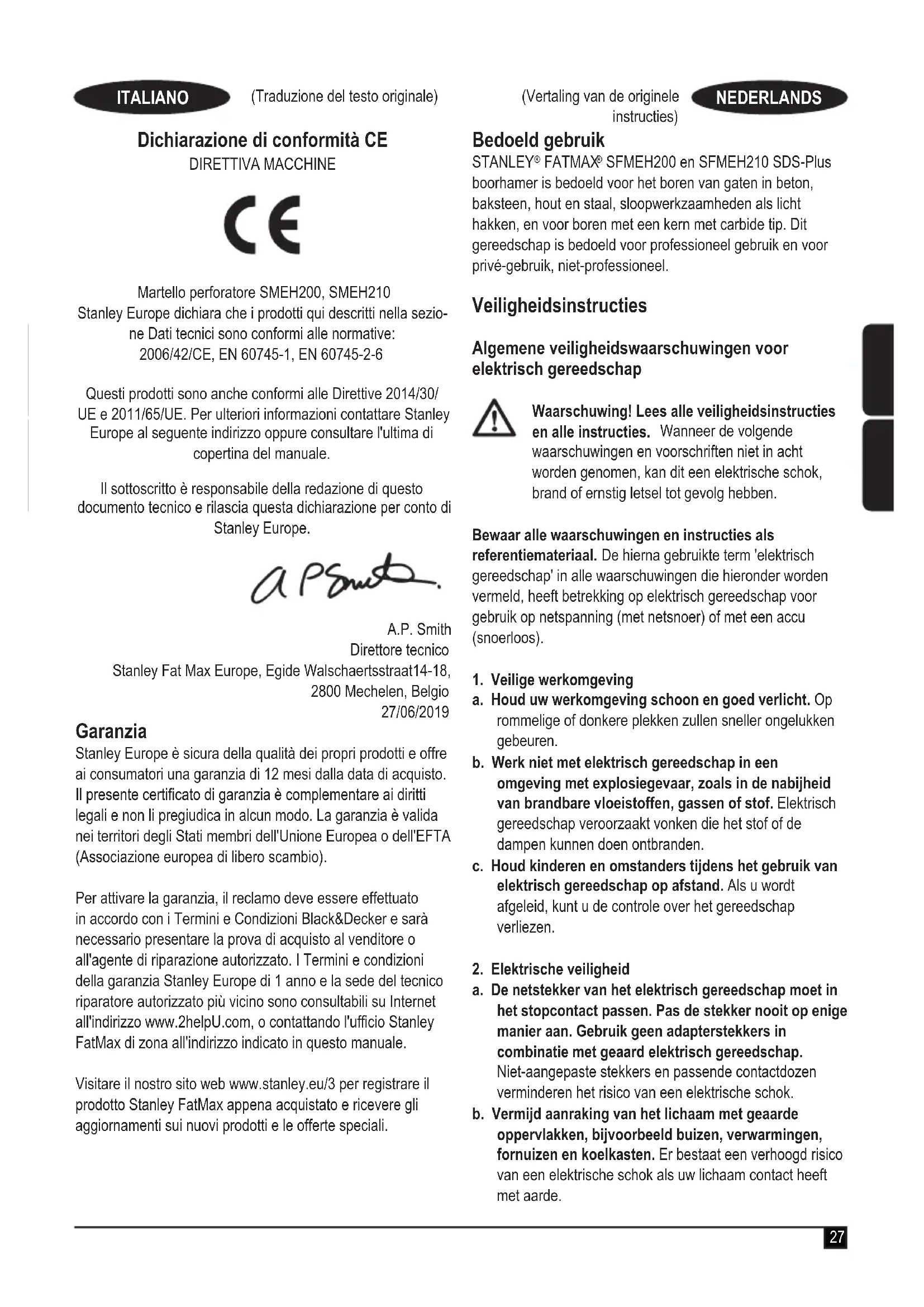

SFMEH200 en SFMEH210 SDS-Plus boorhamer is bedoeld voor het boren van gaten in beton, baksteen, hout en staal, sloopwerkzaamheden als licht hakken, en voor boren met een kern met carbide tip. Dit gereedschap is bedoeld voor professioneel gebruik en voor privé-gebruik, niet-professioneel. Veiligheidsinstructies Algemene veiligheidswaarschuwingen voor elektrisch gereedschap Waarschuwing! Lees alle veiligheidsinstructies en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en instructies als referentiemateriaal. De hierna gebruikte term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren. b. Werk niet met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden. c. Houd kinderen en omstanders tijdens het gebruik van elektrisch gereedschap op afstand. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

a. De netstekker van het elektrisch gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap. Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok. b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.28 (Vertaling van de originele instructies) NEDERLANDS c. Stel elektrisch gereedschap niet bloot aan regen en vocht. Als er water in elektrisch gereedschap binnendringt, verhoogt dit het risico van een elektrische schok. d. Behandel het snoer voorzichtig. Gebruik het snoer nooit om het elektrisch gereedschap te dragen of naar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrische schok. e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buiten vermindert het risico van een elektrische schok. f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3. Persoonlijke veiligheid

a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrisch gereedschap. Gebruik elektrisch gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b. Draag persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, zal het risico op persoonlijk letsel verminderen. c. Voorkom per ongeluk inschakelen. Controleer dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu plaatst en voordat u het gereedschap optilt of gaat dragen. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken. d. Verwijder stelsleutels of steeksleutels voordat u het elektrisch gereedschap inschakelt. Een steeksleutel of een inbussleutel in een draaiend deel van het elektrisch gereedschap kan tot persoonlijk letsel leiden. e. Reik niet buiten uw macht. Blijf altijd stevig en in balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situaties. f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen. g. Als voorzieningen voor stofafzuiging of een stofreservoir kunnen worden gemonteerd, controleer dan dat deze zijn aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gevaren verminderen.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kunt u de werkzaamheden waarvoor het gereedschap is ontworpen, beter en veiliger uitvoeren. b. Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Ieder elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd. c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, accessoires wisselt of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart. d. Bewaar elektrisch gereedschap dat niet wordt gebruikt, buiten bereik van kinderen. Laat niet personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen met het gereedschap werken. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers. e. Onderhoud het gereedschap goed. Controleer dat bewegende delen van het elektrisch gereedschap wel goed functioneren en niet klemmen, en dat er niet onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat het gereedschap voor gebruik repareren als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f. Houd zaag- en snijgereedschap scherp en schoon. Goed onderhouden zaaggereedschap met scherpe snijvlakken loopt minder snel vast en is gemakkelijker onder controle te houden. g. Gebruik elektrisch gereedschap, accessoires, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die anders zijn dan bedoeld, kan leiden tot een gevaarlijke situatie.29 (Vertaling van de originele instructies) NEDERLANDS

a. Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. De veiligheid van het gereedschap blijft dan gewaarborgd. Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap Waarschuwing! Waarschuwing! Aanvullende veiligheidswaarschuwingen voor klop- en beitelboormachines. uDraag gehoorbescherming.Blootstelling aan lawaai kan gehoorverlies veroorzaken. uGebruik de hulphandgrepen die bij het gereedschap worden geleverd.Verlies van controle kan leiden tot persoonlijk letsel. uHoud het gereedschap vast bij de geïsoleerde greepoppervlakken, als u een handeling uitvoert waarbij het accessoire met niet-zichtbare bekabeling of met het eigen snoer in aanraking kan komen. Accessoires van elektrisch gereedschap die in contact komen met bedrading waar spanning op staat, kunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven uGebruik nooit een beitelhulpstuk in de roterende stand. Het accessoire zal vastlopen in het materiaal en de boormachine zal ronddraaien. uZet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het werkstuk op een stabiele ondergrond. Wanneer u het werkstuk vasthoudt met de hand of het tegen uw lichaam gedrukt houdt, is het instabiel en kunt u de controle verliezen. uControleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort. uRaak de punt van een boor niet meteen na het boren aan, omdat de punt heet kan zijn. u Het bedoeld gebruik wordt beschreven in deze gebruiksaanwijzing. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of materiële schade leiden. Veiligheid van anderen uHet is niet de bedoeling dat deze machine wordt gebruikt door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of psychische vermogens, of met een gebrek aan ervaring en kennis, tenzij onder toezicht van of met aanwijzingen over het gebruik van de machine door een persoon die verantwoordelijk is voor hun veiligheid. uHoud toezicht op kinderen zodat zij niet met het apparaat kunnen spelen. Overige risico's. Er kunnen zich bij het gebruik van dit gereedschap nog meer risico's voordoen, die mogelijk niet in de bijgesloten veiligheidswaarschuwingen worden beschreven. Deze risico's kunnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, kunnen bepaalde risico's niet worden uitgesloten. Dit zijn onder meer: uVerwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen. uVerwondingen die worden veroorzaakt bij het vervangen van onderdelen, zaagbladen of accessoires. uVerwondingen die worden veroorzaakt door langdurig gebruik van gereedschap. Wanneer u langere periodes met gereedschap werkt, kunt u het beste regelmatig een pauze nemen. uGehoorbeschadiging. uGezondheidsrisico's door het inademen van stof dat vrijkomt tijdens het gebruik van uw gereedschap (bijvoorbeeld: het werken met hout, met name eiken, beuken en MDF). Trillingen De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitsverklaring, zijn gemeten conform een standaardtestmethode die door EN 60745 wordt verstrekt. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling. Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan toenemen tot boven het aangegeven niveau. Bij beoordeling van de blootstelling aan trillingen met het doel vast te stellen welke veiligheidsmaatregelen 2002/44/EG vereist ter bescherming van personen die tijdens hun werk regelmatig elektrisch gereedschap gebruiken, moet bij een inschatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke gebruiksomstandigheden en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle onderdelen van de bedrijfscyclus, zoals wanneer het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt en ook de aanlooptijd.30 (Vertaling van de originele instructies) NEDERLANDS Etiketten op het gereedschap Naast de datumcode is het gereedschap voorzien van de volgende symbolen: Waarschuwing! De gebruiker moet de instruc- tiehandleiding lezen zodat het risico van letsel wordt beperkt. Draag een veiligheidsbril of oogbescherming. Draag gehoorbescherming. Elektrische veiligheid Dit gereedschap is dubbel geïsoleerd, daarom is een aardeaansluiting niet vereist. Controleer altijd dat de stroomvoorziening overeenkomt met de voltage op het typeplaatje. uAls het netsnoer is beschadigd, moet dit, om ongelukken te voorkomen, worden vervangen door de fabrikant of een Stanley Fat Max-servicecentrum. Een verlengsnoer gebruiken Gebruik altijd een goedgekeurd verlengsnoer dat geschikt is voor het ingangsvermogen van dit apparaat (zie de technische gegevens). Het verlengsnoer moet geschikt zijn voor gebruik buitenshuis en dat moet erop zijn vermeld. Er kan een HO5VV-F verlengsnoer van 1,5 mm² van maximaal 30 m lang worden gebruikt zonder dat de prestaties van het apparaat afnemen. Controleer het verlengsnoer vóór gebruik op tekenen van beschadiging, slijtage of veroudering. Vervang het verlengsnoer als het beschadigd of defect is. Rol het snoer altijd volledig af, wanneer u een haspel gebruikt. Functies Dit gereedschap is voorzien van enkele of alle van de volgende functies.

2. Knop voor vergrendeling in de Aan-stand

3. Variabele snelheidsschakelaar

4. Hendel Vooruit/Achteruit

5. Standenselectieschakelaar

Montage Waarschuwing! Vóór het uitvoeren van de volgende werkzaamheden moet het gereedschap zijn uitgeschakeld en de stekker uit het stopcontact zijn getrokken. Bevestigen van de zijhandgreep (Afb. A) Waarschuwing! Gebruik, wanneer u het gereedschap gebruikt, voor de veiligheid de zijhandgreep (9). De zijhandgreep kan worden gemonteerd voor zowel linkshandige als rechtshandige gebruikers. uDraai de greep naar links tot u de zijhandgreep naar de voorzijde van het gereedschap kunt schuiven. uDraai de zijhandgreep in de gewenste stand. uDraai de zijhandgreep aan de greep naar rechts vast. Waarschuwing! Denk eraan de zijhandgrepen goed te installeren wanneer u het gereedschap gebruikt. Een hulpstuk aanbrengen (Afb. A) Reinig en smeer de schacht (11) van de SDS-Plus-bit. Plaats het accessoire in de SDS +-boorknop (7). Duw het accessoire omlaag en draai het licht tot het in de sleuven past. uControleer dat het accessoire goed is vergrendeld, door eraan te trekken. Voor de hamer- en de boorfunctie moet het accessoire in de gereedschaphouder meerdere centimeters in de lengterichting kunnen bewegen. uTrek, als u het accessoire wilt verwijderen, de kraag (6) terug en het accessoire uit de gereedschapsklem. Stofreservoir plaatsen (Afb. E) uSteek de SDS Plus-bit (11) in het stofreservoir (14), steek vervolgens het boortje (11) met het stofreservoir in de gereedschapsklem (7). uGebruik het stofreservoir alleen wanneer u met de unit rechtop boort (Afb. F). Gebruik van het apparaat Waarschuwing! Draag altijd handschoenen wanneer u accessoires verwijdert. De blootgestelde metalen delen van het gereedschap en accessoires kunnen uitermate heet worden tijdens het gebruik. Belast het gereedschap niet te veel. Overbelast het gereedschap niet. Gebruik het gereedschap op juiste wijze, raadpleeg de instructiehandleiding. Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort. De boordiepte instellen (Afb. A) De diepteaanslag is een handige functie die ervoor zorgt dat u gaten van gelijke diepte kunt boren. Draai de zijhandgreep los zodat u de dieptemeter op de gewenste diepte kunt instellen. Draai daarna de zijhandgreep vast.31 (Vertaling van de originele instructies) NEDERLANDS uDraai de zijhandgreep (9) aan de greep naar links los. uStel de diepteaanslag (8) op de gewenste positie in. De maximale boordiepte is gelijk aan de afstand tussen de punt van de boorbit en de voorkant van de diepteaanslag. uDraai de zijhandgreep aan de greep naar rechts vast. In- en uitschakelen (Afb. A) Waarschuwing! Controleer, voordat u het gereedschap op de stroomvoorziening aansluit, dat de schakelaar voor de variabele snelheid vrij kan bewegen en naar de uitgangspositie kan terugkeren wanneer u de schakelaar loslaat. Controleer voordat u het gereedschap op de stroomvoorziening aansluit dat de schakelaar niet in de aan- stand is vergrendeld. uSchakel het gereedschap in door op de schakelaar (3) voor variabele snelheid te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. uIn het algemeen geldt dat u lage snelheden gebruikt voor boren met een grote diameter en hoge snelheden voor boren met boortjes met een kleinere diameter. uDruk voor de stand voor de ononderbroken werking de knop (2) voor vergrendeling in de Aan-stand in en laat de schakelaar voor variabele snelheid los. uU schakelt het gereedschap uit door de schakelaar voor de variabele snelheid los te laten. U kunt het gereedschap wanneer het ononderbroken werkt uitschakelen door weer op de schakelaar voor variabele snelheid te trekken en deze vervolgens los te laten. De SDS Plus-gereedschapshouder door de sleutelloze boorkop (SMEH210 - Afb. G vervangen) Draai de vergrendelkraag (6) in de niet-vergrendelde positie en trek de SDS Plus gereedschapshouder (7) los. uDuw de sleutelloze boorkop (13) op de as en draai de vergrendelkraag (14) in de vergrendelde stand. Verwijder, als u de sleutelloze boorkop wilt vervangen door de SDS Plus-gereedschapshouder, eerst de sleutelloze boorhouder op dezelfde wijze als u de SDS Plus- gereedschapshouder hebt verwijderd. Vervolgens plaatst u de gereedschapshouder op dezelfde wijze als u de sleutelloze boorhouder hebt geplaatst, en u let er daarbij vooral goed op dat u de vergrendelkraag in de vergrendelde positie draait. Waarschuwing! Gebruik nooit standaard-boorkoppen in de stand in de hamerboorstand. De werkstand selecteren (Afb. B) Het gereedschap kan worden gebruikt in de volgende werkstanden: Roterend boren: voor het boren in staal, hout en kunststof. Hamerboren: voor boorwerkzaamheden in beton en metselwerk. Bit-rotatie: niet-werkende positie die alleen wordt gebruikt om een platte beitel te laten roteren in de gewenste positie. Alleen kloppen: Alleen kloppen: voor licht hakwerk en werken met de beitel. In deze stand kunt u het gereedschap gebruiken als hefboom voor het losmaken van een vastgelopen boortje.

1. Druk, als u de werkstand wilt selecteren

op de standenselectieknop en draai de standenselectieschakelaar (5) naar het symbool van de gewenste stand.

2. Laat de standenselectieknop los en controleer dat

de standenselectieschakelaar in de juiste stand is vergrendeld. Waarschuwing! Selecteer niet de werkstand wanneer de boor loopt. Juiste handpositie (Afb. D, Afb. F) Waarschuwing! Beperk het risico van ernstig persoonlijk letsel, houd de handen ALTIJD in de juiste positie, zoals afgebeeld. Waarschuwing! Beperk het risico van ernstig persoonlijk letsel, houd het gereedschap ALTIJD stevig vast, zodat u bent voorbereid op een plotseling reactie. Voor een juiste positie van de handen zet u één hand op de zijhandgreep (9) en de andere op de hoofdhandgreep (1). Roterend boren (Afb. B, Afb. D, Afb. C1/C2, Afb. G ) uZet voor boren in staal, hout of kunststof de knop voor de werkstand (5) in de stand . uPlaats de boorkop. Volg onderstaande instructies, afhankelijk van het gereedschap: SFMEH210: Vervang de SDS Plus-gereedschapshouder (7) door de sleutelloze boorhouder (13). Waarschuwing! Gebruik nooit boorkoppen in de hamerboorstand. Hamerboren (Afb. B) uZet voor gebruik als hamerboor in metselwerk en beton de selectieknop (5) voor de bedrijfsstand in de stand . uHet boortje moet nauwkeurig op de plaats van het te boren gat worden geplaatst. Trek vervolgens de schakelaar in voor het beste resultaat. Lijkt er vooral op dat hij het gereedschap op de juiste positie staat zodat het boortje niet wegloopt. uWanneer het boorgat is verstopt met vuil of poeder, oefen dan niet nog meer druk uit. Het gereedschap moet vrij kunnen draaien wanneer u het boortje uit het boorgat trekt. Als u dat enkele malen herhaalt, zal de verstopping van het boorgat zijn opgeheven en kunt u op normale wijze doorgaan met boren.32 (Vertaling van de originele instructies) NEDERLANDS Waarschuwing! Wanneer het boortje op betonijzer stuit in het beton, kan het gereedschap gevaarlijk terugslaan. Houd het gereedschap stevig vast terwijl u ten alle tijde goed in evenwicht staat zodat een gevaarlijke terugslag niet mogelijk is. Veiligheidskoppeling Alle hamerboren zijn voorzien van een veiligheidskoppeling die de maximale koppelreactie vermindert die wordt overgebracht op de gebruiker als een boortje vastloopt. De functie voorkomt ook dat de overbrenging en de elektrische motor vastlopen. De koppelbegrenzende koppeling is in de fabriek ingesteld en kan niet worden aangepast. Overbelasting van koppeling Als een boortje vastloopt, wordt de aandrijvende kracht die op de booras wordt overgebracht, onderbroken. Dit zou een krachtige terugslag tot gevolg hebben, dus het is noodzakelijk het gereedschap stevig met beide handen vast te houden zodat u goed kunt blijven staan. Hakken en beitelen (Afb. B) uZet de standenselectieschakelaar (5) in de stand "alleen kloppen" . uZet de juiste beitel in en vergrendel de beitel door deze met de hand te draaien in de juiste stand.

• Pas de stand van de zijhandgreep (9) aan, als dat nodig is.

• Schakel het gereedschap in en start de werkzaamheden.

• Schakel het gereedschap altijd uit wanneer het werk is voltooid en voordat u de stekker uit het stopcontact trekt. Waarschuwing! Meng of pomp met dit gereedschap niet vloeistoffen die gemakkelijk ontbranden of explosief zijn (benzine, alcohol, enz.). Meng of roer geen brandbare vloeistoffen die als zodanig zijn gelabeld. Accessoires De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van Stanley Fat Max en Piranha zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. Met deze accessoires kunt u optimale prestaties bereiken met het gereedschap. Onderhoud Uw Stanley Fat Max-gereedschap/-apparaat (met netsnoer/ snoerloos) is ontworpen om gedurende langere tijd te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken. Waarschuwing! Ga als volgt te werk voor u onderhoud aan het elektrisch gereedschap (met snoer/snoerloos) uitvoert: uSchakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact. uAls het gereedschap/apparaat een afzonderlijke accu heeft, schakel dan het gereedschap/apparaat uit en neem de accu uit. uOf laat de accu volledig ontladen, als de accu is ingebouwd en schakel het gereedschap uit. uTrek de stekker van de lader uit het stopcontact voordat u de lader schoonmaakt. Behalve regelmatige reiniging vraagt de lader geen onderhoud. uReinig regelmatig de ventilatieopeningen van het gereedschap/apparaat/lader met een zachte borstel of droge doek. uReinig de behuizing van de motor regelmatig met een vochtige doek. Gebruik niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel. uOpen regelmatig de boorkop, tik erop en verwijder zo eventueel stof uit het binnenste (wanneer een boorkop is geplaatst). Netstekker vervangen (alleen VK en Ierland) Als er een nieuwe netstekker moet worden gemonteerd: uGooi de oude stekker op verantwoorde wijze weg. uSluit de bruine draad aan op de spanningvoerende pool in de nieuwe stekker. uSluit de blauwe draad op de niet-spanningvoerende pool. Waarschuwing! Er moet geen verbinding tot stand worden gebracht met de aardeaansluiting. Volg de montage- instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 10 A. Het milieu beschermen Gescheiden afvalinzameling. Producten en accu's waarop dit symbool is aangebracht, mogen niet bij het normale huishoudafval worden weggegooid. Producten en accu's bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen. Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com33 (Vertaling van de originele instructies) NEDERLANDS Technische gegevens SFMEH200 (Type 1) SFMEH210 (Type 1) Spanning V

Opgenomen vermogen W

Snelheid onbelast min

) dB(A) 92,5 Geluidsdruk onzekerheid (K

) dB(A) 103,5 Geluidsvermogen onzekerheid (K

) dB(A) 3 Waarde trillingsemissie ah:

17,2 Onzekerheid (K) m/s

1,5 SFMEH210 Geluidsdrukniveau volgens EN60745: Geluidsdruk (L

) dB(A) 90,7 Geluidsdruk onzekerheid (K

) dB(A) 101,7 Geluidsvermogen onzekerheid (K

) dB(A) 3 Waarde trillingsemissie ah:

17,4 Onzekerheid (K) m/s

1,5 EG conformiteitverklaring

RICHTLIJN VOOR MACHINES

SMEH200, SMEH210 Hamerboormachine Stanley Europe verklaart dat deze producten, beschreven onder "Technische gegevens", voldoen aan: 2006/42/EG, EN 60745-1, EN 60745-2-6 Deze producten voldoen ook aan richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met Stanley Europe op het volgende adres of raadpleeg de achterzijde van de handleiding. Ondergetekende is verantwoordelijk voor de compilatie van het technische bestand en geeft deze verklaring namens Stanley Europe af. A.P. Smith Technical Director Stanley Fat Max Europe, Egide Walschaertsstraat14-18, 2800 Mechelen, België 27-6-201934 (Traducción de las instrucciones originales) ESPAÑOL Uso previsto Los martillos rotativos FATMAX
