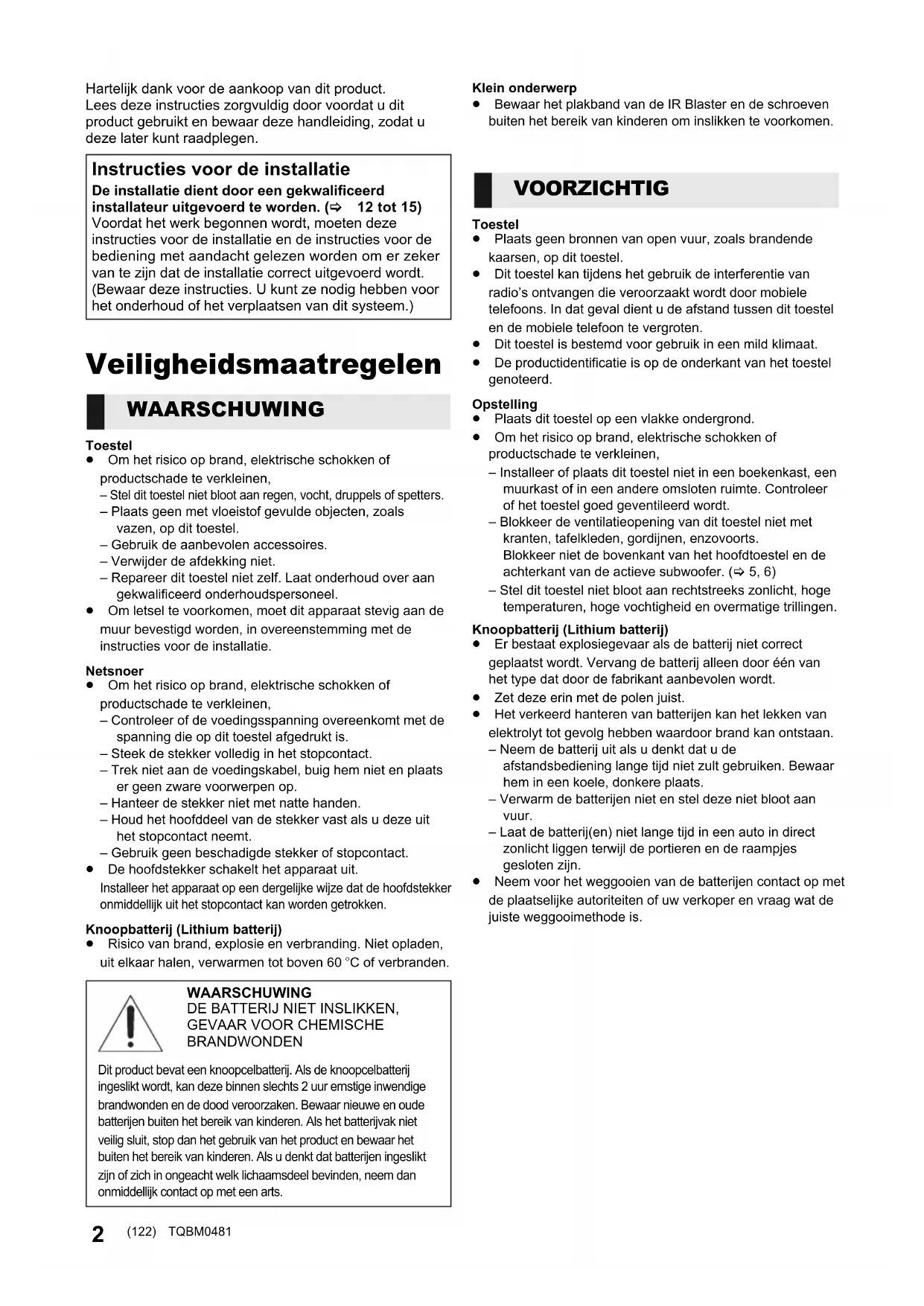

(121) SC-HTB700-EG-TQBM0481_spa.book 31 ページ ２０１９年６月６日　木曜日　午後１時５分2 TQBM0481 Hartelijk dank voor de aankoop van dit product. Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen. Veiligheidsmaatregelen Toestel≥ Om het risico op brand, elektrische schokken of productschade te verkleinen,– Stel dit toestel niet bloot aan regen, vocht, druppels of spetters.– Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel.– Gebruik de aanbevolen accessoires.– Verwijder de afdekking niet.– Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel.≥ Om letsel te voorkomen, moet dit apparaat stevig aan de muur bevestigd worden, in overeenstemming met de instructies voor de installatie.Netsnoer≥ Om het risico op brand, elektrische schokken of productschade te verkleinen,– Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is.– Steek de stekker volledig in het stopcontact.– Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op.– Hanteer de stekker niet met natte handen.– Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt.– Gebruik geen beschadigde stekker of stopcontact.≥ De hoofdstekker schakelt het apparaat uit.Installeer het apparaat op een dergelijke wijze dat de hoofdstekker onmiddellijk uit het stopcontact kan worden getrokken.Knoopbatterij (Lithium batterij)≥ Risico van brand, explosie en verbranding. Niet opladen, uit elkaar halen, verwarmen tot boven 60 oC of verbranden.Klein onderwerp≥ Bewaar het plakband van de IR Blaster en de schroeven buiten het bereik van kinderen om inslikken te voorkomen.Toestel≥ Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.≥ Dit toestel kan tijdens het gebruik de interferentie van radio’s ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.≥ Dit toestel is bestemd voor gebruik in een mild klimaat.≥ De productidentificatie is op de onderkant van het toestel genoteerd.Opstelling≥ Plaats dit toestel op een vlakke ondergrond.≥ Om het risico op brand, elektrische schokken of productschade te verkleinen,– Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt.– Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts.Blokkeer niet de bovenkant van het hoofdtoestel en de achterkant van de actieve subwoofer. (> 5, 6) – Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.Knoopbatterij (Lithium batterij)≥ Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door één van het type dat door de fabrikant aanbevolen wordt.≥ Zet deze erin met de polen juist.≥ Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan.– Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem in een koele, donkere plaats.– Verwarm de batterijen niet en stel deze niet bloot aan vuur.– Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen terwijl de portieren en de raampjes gesloten zijn.≥ Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is. Instructies voor de installatie De installatie dient door een gekwalificeerd installateur uitgevoerd te worden. (> 12 tot 15) Voordat het werk begonnen wordt, moeten deze instructies voor de installatie en de instructies voor de bediening met aandacht gelezen worden om er zeker van te zijn dat de installatie correct uitgevoerd wordt. (Bewaar deze instructies. U kunt ze nodig hebben voor het onderhoud of het verplaatsen van dit systeem.) WAARSCHUWING WAARSCHUWING DE BATTERIJ NIET INSLIKKEN,

GEVAAR VOOR CHEMISCHE

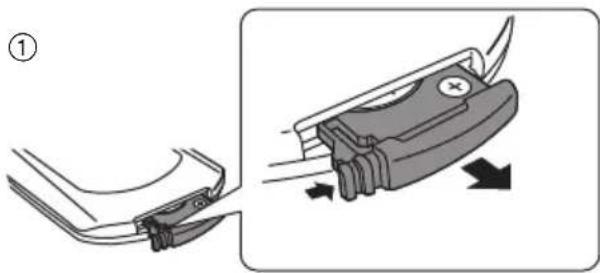

BRANDWONDEN Dit product bevat een knoopcelbatterij. Als de knoopcelbatterij ingeslikt wordt, kan deze binnen slechts 2 uur ernstige inwendige brandwonden en de dood veroorzaken. Bewaar nieuwe en oude batterijen buiten het bereik van kinderen. Als het batterijvak niet veilig sluit, stop dan het gebruik van het product en bewaar het buiten het bereik van kinderen. Als u denkt dat batterijen ingeslikt zijn of zich in ongeacht welk lichaamsdeel bevinden, neem dan onmiddellijk contact op met een arts. VOORZICHTIG (122) SC-HTB700-EG-TQBM0481_dut.book 2 ページ ２０１９年６月６日　木曜日　午後１時６分Voorzorgsmaatregelen TQBM0481 NEDERLANDSHet ontdoen van oude apparatuur en batterijen.Enkel voor de Europese Unie en landen met recycle systemen.Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu.Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.(Let op: het batterij symbool (Onderstaand symbool)).Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen, die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof.Conformiteitsverklaring (DoC)“Panasonic Corporation” verklaart hierbij dat dit product conform de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is.Klanten kunnen een kopie van de originele DoC voor onze RE-producten downloaden vanaf onze DoC-server:http://www.ptc.panasonic.euNeem contact op met de bevoegde vertegenwoordiger:Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Duitsland Over Bluetooth

∫ Gebruikte frequentieband Dit systeem gebruikt de 2,4 GHz-frequentieband. ∫ Certificatie van dit apparaat ≥ Dit systeem is in overeenstemming met de frequentiebeperkingen en heeft een certificaat ontvangen dat op de frequentiewetten gebaseerd is, dus toestemming voor een draadloze werking is niet noodzakelijk.≥ De volgende handelingen zijn in sommige landen hoe dan ook wettelijk strafbaar:j Demonteren of wijzigen van het toestel.j Verwijderen van de specificatie-aanduidingen. ∫ Gebruiksbeperkingen ≥ De draadloze uitzending en/of het gebruik met alle toestellen die met Bluetooth uitgerust zijn, wordt niet gegarandeerd.≥ Alle apparaten moet in overeenstemming zijn met de normen die bepaald zijn door Bluetooth SIG, Inc.≥ Afhankelijk van de specificaties en de instellingen van een apparaat, kan het gebeuren dat het apparaat er niet in slaagt de verbinding tot stand te brengen of kunnen bepaalde bedieningen anders zijn.≥ Dit systeem ondersteunt de veiligheidskenmerken van Bluetooth maar het kan zijn dat deze beveiliging niet voldoende is, afhankelijk van de werkomgeving en/of de instellingen. Wees voorzichtig bij het draadloos versturen van gegevens naar dit systeem.≥ Dit systeem kan geen gegevens naar een Bluetooth

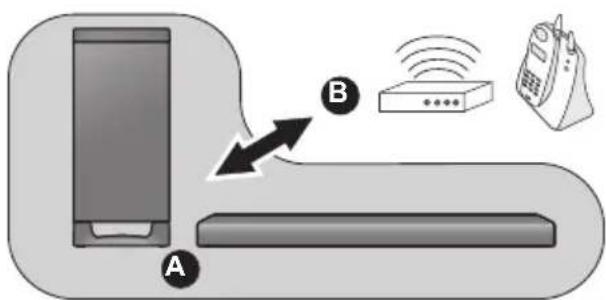

apparaat sturen. ∫ Gebruiksbereik Gebruik dit apparaat binnen een bereik van 10 m.Het bereik kan afnemen, afhankelijk van de omgeving, obstakels of interferentie. ∫ Interferentie afkomstig van andere apparatuur ≥ Het kan zijn dat dit systeem niet naar behoren werkt en dat problemen ontstaan, zoals ruis en verspringen van het geluid, wegens interferentie van de radiogolven als het hoofdtoestel te dicht bij andere Bluetooth

apparaten staat of bij apparaten die ook gebruik maken van de 2,4 GHz-band.≥ Het kan zijn dat dit systeem niet naar behoren werkt als er te sterke radiogolven van een zendstation, enz., in de nabijheid zijn. ∫ Bedoeld gebruik ≥ Dit systeem is alleen bedoeld voor normaal, algemeen gebruik.≥ Gebruik dit systeem niet in de nabijheid van apparatuur of in een omgeving die gevoelig is voor de interferentie van radiofrequentie (bijvoorbeeld op vliegvelden, in ziekenhuizen, laboratoria, enz.).Type draadloos FrequentiebandMaximum stroom(dBm e.i.r.p.)Bluetooth (The main unit)2402-2480 MHz 10 dBm2.4 GHz Wireless System(The main unit and the active subwoofer)2401.35-2479.35 MHz10 dBmPanasonic stelt zich niet aansprakelijk voor gegevens en/of informatie die gecompromitteerd worden tijdens een draadloze uitzending.(123) SC-HTB700-EG-TQBM0481_dut.book 3 ページ ２０１９年６月６日　木曜日　午後１時６分4 TQBM0481 Inhoudsopgave Veiligheidsmaatregelen .................. 2 Over Bluetooth

• Bijgeleverde onderdelen p. 4
• Voor gebruik Overzicht van de bedieningselementen p. 5
• Voorbereidingen Stap 1 Aansluitingen p. 8
• Stap 2 Opstelling p. 12
• Stap 3 Draadloze verbinding actieve subwoofer p. 16
• Bediening Gebruik van dit systeem Bluetooth p. 17

• ”) p. 22
• Informatie Oplossen van ongemakken p. 24
• Verzorging van het apparaat p. 29
• Licenties p. 29
• Technische gegevens Bijgeleverde onderdelen ∏ 1 Hoofdtoestel (luidspreker) (> 5) (SU-HTB700) ∏ 1 Actieve subwoofer (> 5) (SB-HWA900)Controleer de bijgeleverde accessoires voordat u dit systeem in gebruik neemt. ≥ De productnummers zijn correct met ingang van juni 2019. Ze kunnen aan wijzigingen onderhevig zijn.≥ Het bijgeleverde netsnoer mag alleen voor dit systeem gebruikt worden. Gebruik het snoer niet met andere apparatuur. Gebruik bovendien geen snoeren van andere apparatuur voor dit systeem. Dit systeem (SC-HTB700) Accessoires ∏ 1 Afstandsbediening (met een batterij) (> 7) (N2QAYC000121) ∏ 1IR Blaster (> 10) ∏ 2 Haken voor muurmontage (> 14) ∏ 2 Netsnoer (> 11) ∏ 2 Schroeven (> 14) Over de beschrijvingen die in deze handleiding staan ≥ Doorverwijspagina’s worden aangeduid als “> ±±”. ≥ De etiketten op dit toestel en op de afstandsbediening worden in deze gebruiksaanwijzing aangeduid als [±±]. ≥ De getoonde illustraties kunnen afwijken van uw apparaat. ≥ De handelingen die in deze handleiding beschreven worden, zijn hoofdzakelijk voor de afstandsbediening bedoeld maar kunnen ook op de actieve subwoofer uitgevoerd worden als de bedieningsorganen dezelfde zijn.(124) SC-HTB700-EG-TQBM0481_dut.book 4 ページ ２０１９年６月６日　木曜日　午後１時６分Voorbereidingen Bediening Informatie Voor gebruik Voorzorgsmaatregelen TQBM0481 p. 30

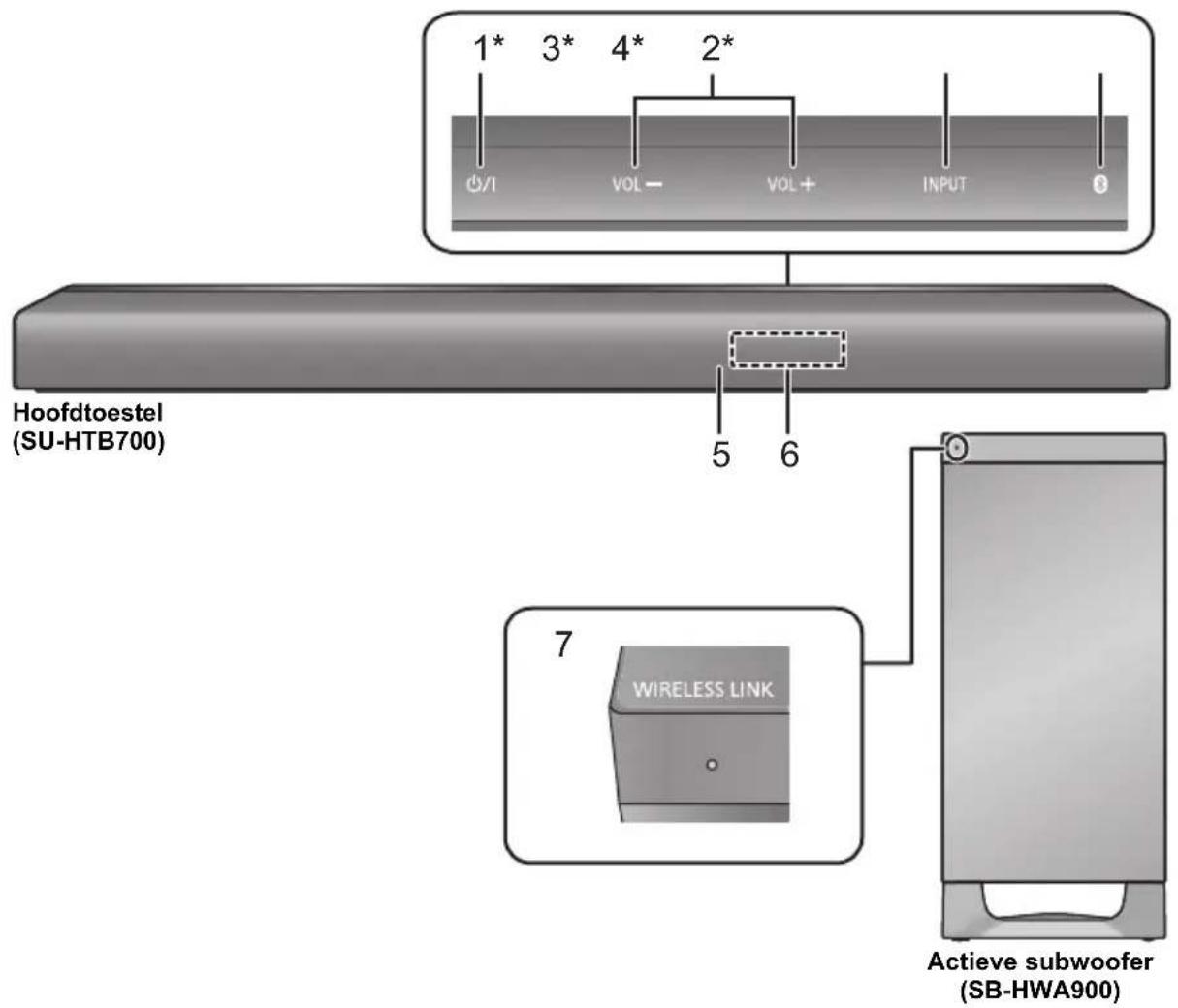

Overzicht van de bedieningselementen 1 [Í/I] Schakelaar stand-by/on (Í/I)* Raak aan om het toestel vanuit de ingeschakelde stand op stand-by te zetten of omgekeerd. In de stand-by-modus verbruikt het toestel nog steeds een kleine hoeveelheid stroom. 2[VOLj][VOLi] Regelt het volume van dit systeem* (> 17) 3 [INPUT] Selecteert de ingangsbron* (> 17) 4[]* ≥ Selecteert het Bluetooth -apparaat als de bron (> 17)≥ Bluetooth pairen (> 18)≥ Afsluiten van een Bluetooth -apparaat (> 18)5 Signaalsensor afstandsbediening (> 7)6 Display7 WIRELESS LINK-lampje (> 16)* Deze schakelaars werken zodra het teken aangeraakt wordt. Telkens wanneer de schakelaar wordt aangeraakt, klinkt een pieptoon.De instelling van de pieptoon kan veranderd worden. (> 20, “BEEP”) ≥ Plaats geen enkel voorwerp vóór dit systeem.≥ Plaats geen enkel voorwerp op de bovenkant van het hoofdtoestel.Blokkeer niet het bovenste oppervlak van het hoofdtoestel omdat dat als ventilatie dient. ≥ Verwijder regelmatig stof, enz., van dit systeem. (> 29, “Reinig dit systeem met een zachte, droge doek”) Dit systeem (Voorkant)

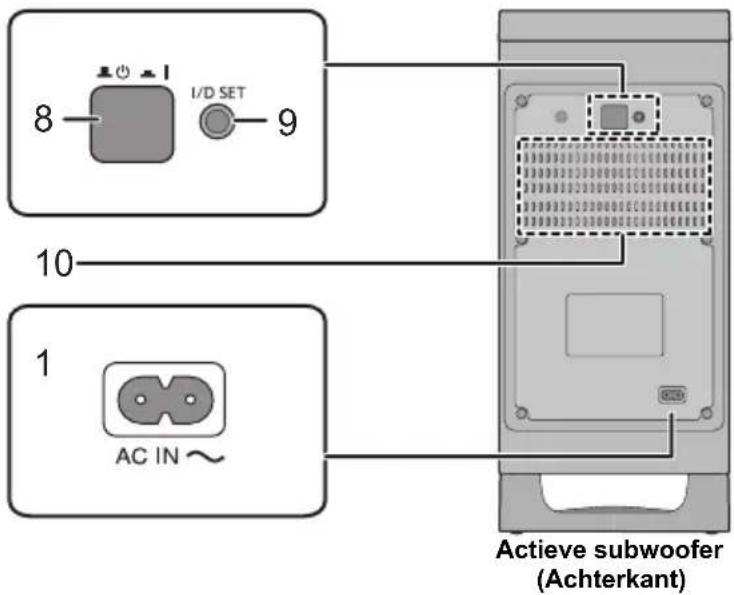

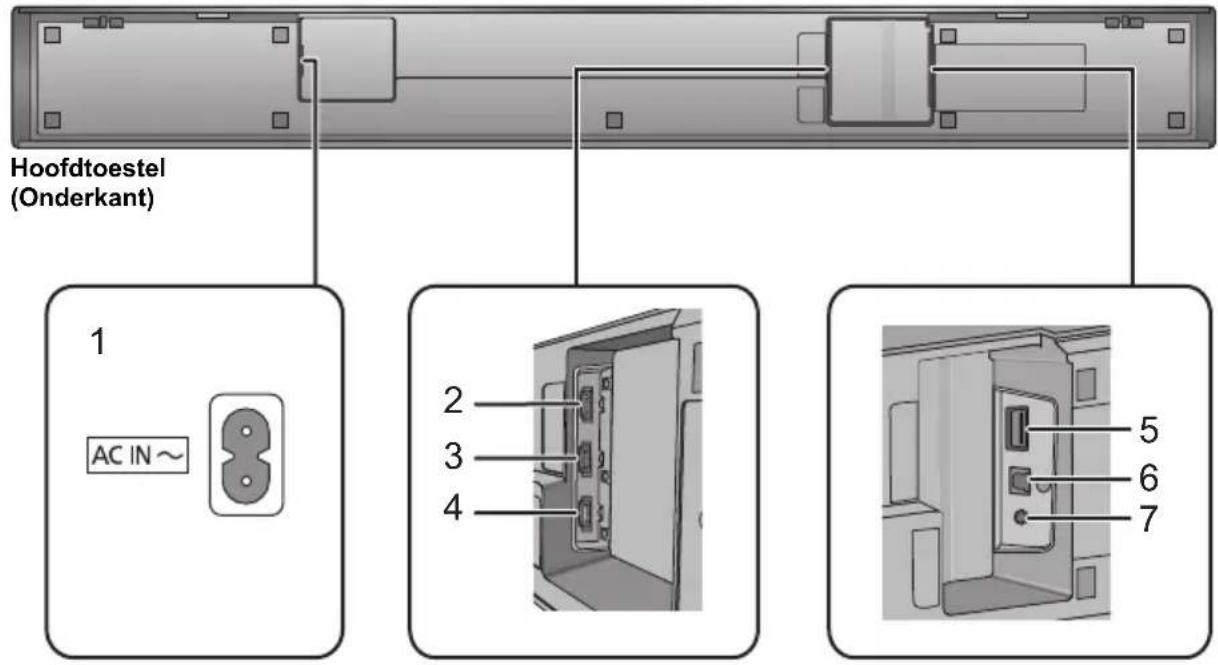

1* 3* 4* Hoofdtoestel(SU-HTB700)Actieve subwoofer(SB-HWA900) (125) SC-HTB700-EG-TQBM0481_dut.book 5 ページ ２０１９年６月６日　木曜日　午後１時６分6 TQBM0481 1 AC IN ( )-aansluiting (> 11) 2 HDMI AV OUT (TV (ARC)) aansluiting (ARC- compatibel) (> 8) 3 HDMI AV IN (HDMI 2)-aansluiting (> 10) 4 HDMI AV IN (HDMI 1)-aansluiting (> 9, 10) 5 USB-poort (FOR UPDATE) (DC 5 V 500 mA) 6 OPTICAL DIGITAL AUDIO IN (TV) aansluiting (> 8) 7 Ir SYSTEM aansluiting (> 10) 8[BÍ CI] On/Off-knop actieve subwoofer (> 16) 9 [I/D SET] I/D SET-knop Het hoofdtoestel en de actieve subwoofer zijn op het moment van aankoop al gekoppeld, dus wordt deze knop doorgaans niet gebruikt. Gebruik het wanneer het hoofdtoestel en de actieve subwoofer opnieuw gekoppeld moeten worden. (> 27) 10 Ventilatiegaten De symbolen op dit product stellen het volgende voor. Dit systeem (Overige informatie)

Hoofdtoestel (Onderkant) Actieve subwoofer (Achterkant)

Uitrusting klasse II (de constructie van het product is dubbel geïsoleerd.) (126) SC-HTB700-EG-TQBM0481_dut.book 6 ページ ２０１９年６月６日　木曜日　午後１時６分Voor gebruik TQBM0481

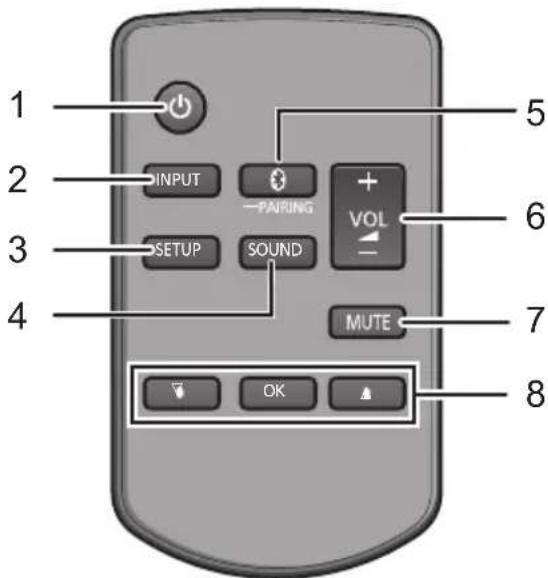

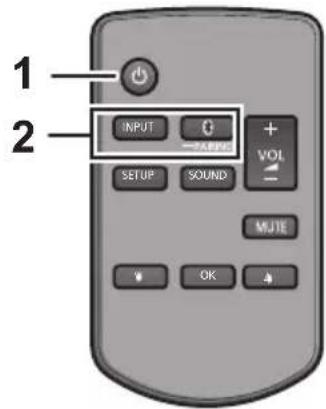

1[Í] Schakel het hoofdtoestel van aan op stand-by of omgekeerd (> 17)2 [INPUT] Selecteert de ingangsbron (> 17) 3 [SETUP] Selecteer het set-up menu (> 20) 4 [SOUND] Selecteer het geluidsmenu (> 19) 5 [ -PAIRING] ≥ Selecteert het Bluetooth -apparaat als de bron (> 17)≥ Bluetooth pairen (> 18)≥ Afsluiten van een Bluetooth -apparaat (> 18) 6[i VOL j] Regelt het volume van dit systeem (> 17)7 [MUTE] Zet het geluid uit (mute) (> 17) 8[4][OK][3] Selecteer en bevestig de optie ∫ Vóór het eerste gebruik Verwijder de isolatiefolie A.≥ Gooi het isolatievel op verantwoordelijke wijze weg na het verwijderd te hebben. ∫ Vervangen van een knoopbatterij Batterijtype: CR2025 (Lithiumbatterij)≥ Plaats de knoopbatterij met diens (i) merkteken omhoog gericht. ∫ Signaalsensor afstandsbediening De signaalsensor van de afstandsbediening bevindt zich op het hoofdtoestel.≥ Gebruik de afstandsbediening binnen het correcte werkbereik.Afstand: Binnen ongeveer 7 m direct ervoor Hoek: Ongeveer 20e op en neer, 30e links en rechts Afstandsbediening SOUND INPUTSETUP

(127) SC-HTB700-EG-TQBM0481_dut.book 7 ページ ２０１９年６月６日　木曜日　午後１時６分8 TQBM0481 Stap 1 Aansluitingen Schakel alle uitrustingen uit voordat met de aansluiting begonnen wordt en lees de bijbehorende instructies.Sluit het netsnoer niet aan totdat alle verbindingen voltooid zijn.A HDMI-kabelA HDMI-kabelB Optische digitale audiokabel≥ Als u de optische digitale audiokabel gebruikt, dient u de punt correct in de aansluiting te steken.Wanneer u verbinding maakt met 4K-compatibele apparatuur en een 4K Ultra HD TV, gebruik dan hoge snelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen.VOORZICHTIG(Met de HDMI-aansluitingen op het hoofdtoestel is voorzichtigheid geboden).Heet oppervlakNiet aanraken. Aansluiting op de TV Ga na of de HDMI-aansluiting van de TV het “HDMI (ARC)”-label heeft. Met label “HDMI (ARC)” HDMI IN (ARC)

TelevisieZorg ervoor dat u op de ARC-compatibele aansluiting van de TV aansluit. (Raadpleeg de gebruiksaanwijzing voor de TV.) Zonder label “HDMI (ARC)”

Televisie ∫ Wat is ARC? ARC is een afkorting voor Audio Return Channel, ook bekend als HDMI ARC. Het betreft één van de functies van HDMI. Als een aansluiting met het label “ARC” en de “(TV (ARC))”-aansluiting op het hoofdtoestel verbonden zijn door HDMI, is het niet langer nodig om de optische digitale audiokabel te gebruiken, die normaal gebruikt wordt om naar het geluid uit de TV te kunnen luisteren. Met een enkele HDMI-kabel kunt u van beeld en geluid van de TV luisteren.(128) SC-HTB700-EG-TQBM0481_dut.book 8 ページ ２０１９年６月６日　木曜日　午後１時６分Voorbereidingen TQBM0481

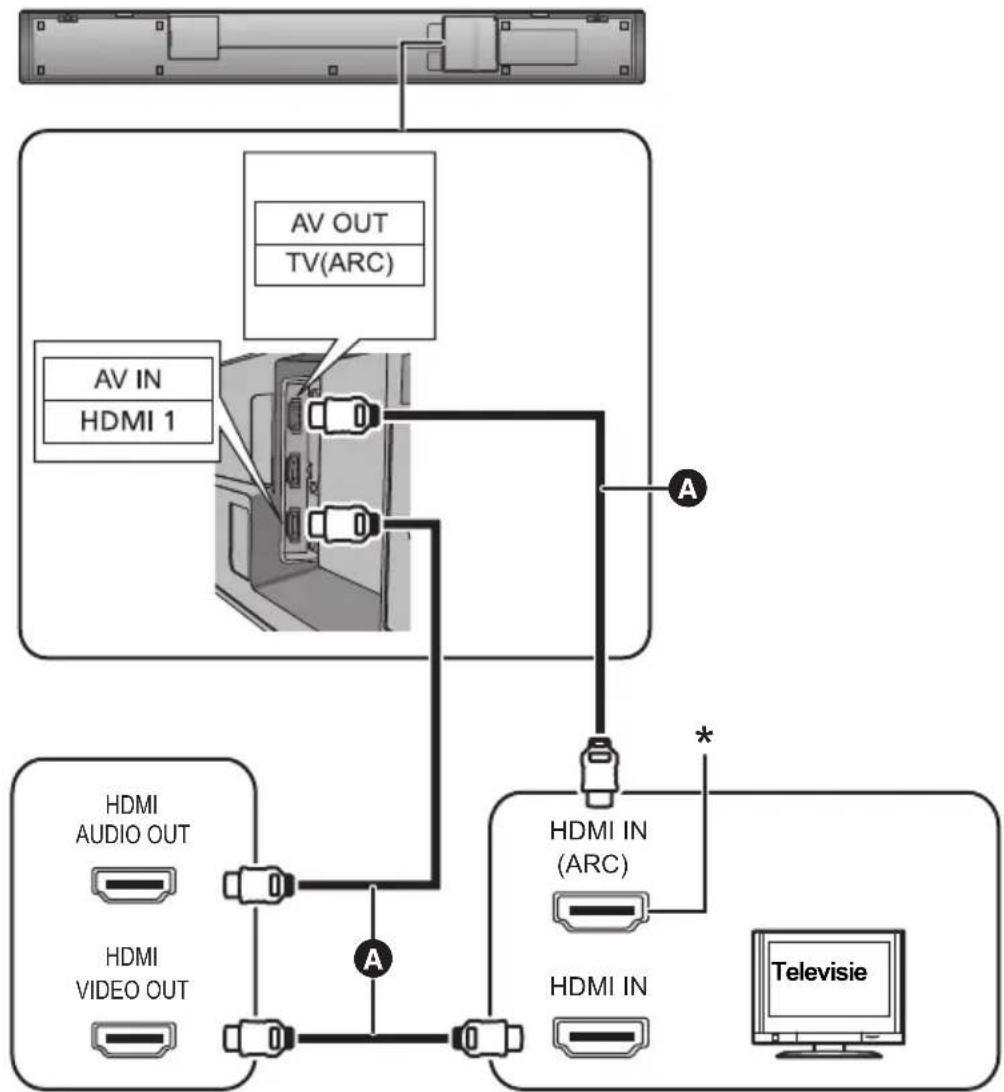

ondersteunen Dit systeem ondersteunt niet HDR10+ en Dolby Vision . Wanneer verbinding gemaakt wordt met een speler, TV, enz., die HDR10+ of Dolby Vision ondersteunen, gebruik dan de volgende verbinding. ≥ De naam van de aansluiting kan anders zijn, afhankelijk van het apparaat dat HDR10+ ondersteunt. Raadpleeg de handleiding van het -apparaat voor details. ≥ Als u dit systeem verbindt en dan niet in staat bent naar Netflix te kijken, gebruik dan de volgende verbinding. ≥ VIERA Link werkt niet als u deze verbinding gebruikt. (> 22) A HDMI-kabel

• Als de aansluiting geen ARC ondersteunt, gebruik dan ook een optische digitale audiokabel om het hoofdtoestel en de TV te verbinden. (> 8, “Zonder label “HDMI (ARC)””) HDMI AUDIO OUT HDMI

VIDEO OUTHDMI IN(ARC) HDMI IN

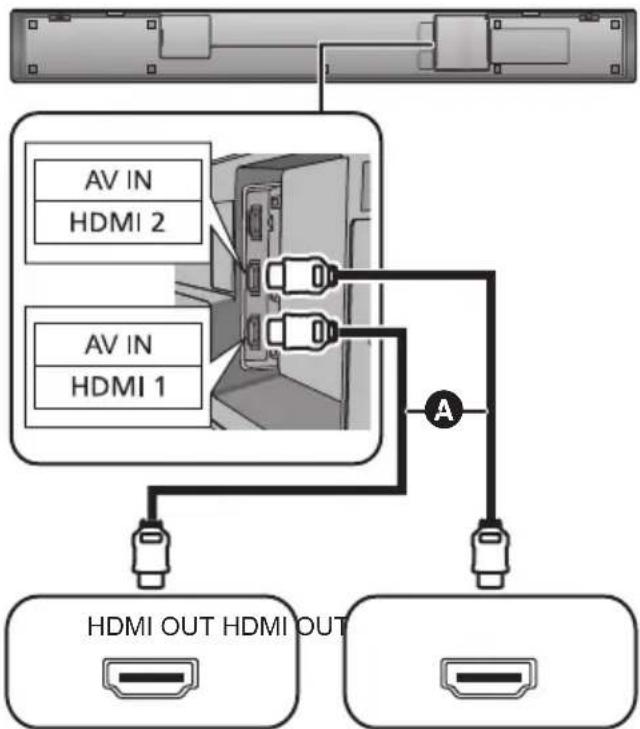

TelevisieSpeler, enz., die HDR10+ ondersteunt (129) SC-HTB700-EG-TQBM0481_dut.book 9 ページ ２０１９年６月６日　木曜日　午後１時６分10 TQBM0481U kunt het audiosignaal afkomstig van de aangesloten Blu-ray Disc speler, DVD-speler, Settopbox, enz. op dit systeem richten.Voorbereidingen ≥ Sluit het hoofdtoestel aan op de TV. (> 8) A HDMI-kabelAfhankelijk van hoe het hoofdtoestel ingesteld is, kan het de signaalsensor van de TV-afstandsbediening blokkeren en de werking van de TV-afstandsbediening stoppen. Gebruik de bijgeleverde Ir-systeemkabel als dit gebeurt. De signalen van de TV-afstandsbediening, die door het hoofdtoestel ontvangen worden, worden naar de TV gestuurd om die te bedienen.≥ Raadpleeg voor het werkbereik pagina 7.≥ Gebruik geen andere IR Blaster dan de bijgeleverde. 1 Sluit de stekker aan op de Ir SYSTEM- aansluiting van het hoofdtoestel. A IR Blaster (bijgeleverd)B Plakband (bijgeleverd) 2 Plaats de infrarood zender in het zicht van de signaalsensor van de afstandsbediening van de TV. Voorbeeld van plaatsingOp de achterkant van het hoofdtoestel:C Signaalsensor afstandsbediening TVD Infrarood zenderE Plakband (bijgeleverd) Aansluiting op een HDMI- compatibel apparaat

≥ Raadpleeg de handleiding van het aangesloten HDMI-compatibele apparaat voor de benodigde instelling, om de video- en audiosignalen uit te zenden.HDMI OUT HDMI OUT

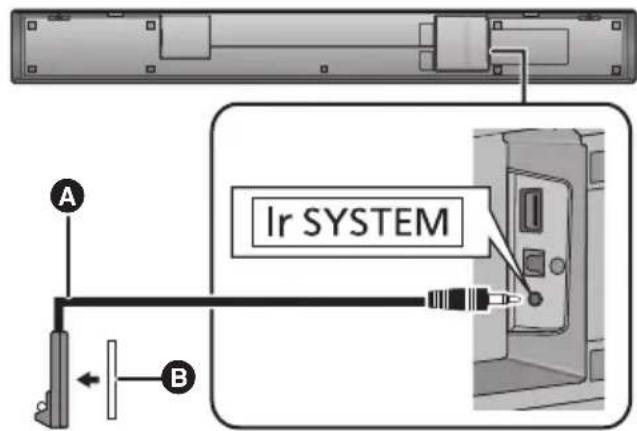

bijv.Blu-ray disc-spelerbijv.Settopbox Gebruik van de IR Blaster (Als de afstandsbediening niet correct werkt)

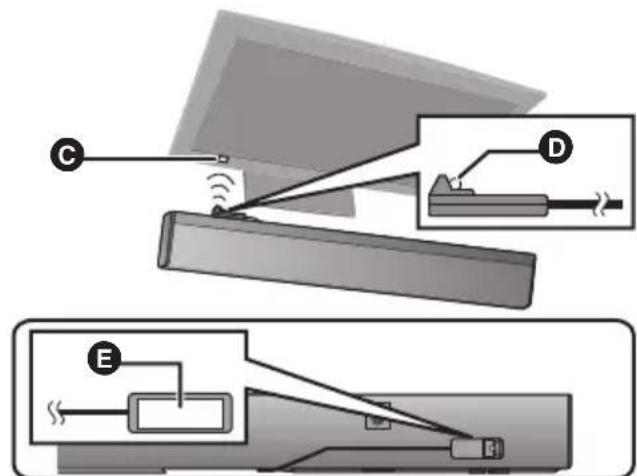

3 Richt de afstandsbediening van de TV op de sensor van de afstandsbediening van dit systeem en bedien de TV. ≥ Sluit aan nadat alle andere aansluitingen zijn gemaakt.A Netsnoer (bijgeleverd)* Steek het netsnoer volledig in het hoofdtoestel.≥ Het systeem verbruikt een kleine hoeveelheid netvoeding (> 30), zelfs als het uitgeschakeld is. Als u dit systeem lange tijd niet gebruikt, trek dan, in het belang van de energiebesparing, de stekker uit het stopcontact.j De werking is niet mogelijk met gebruik van de IR Blaster als de netstekker afgesloten is. ≥ Raadpleeg voor de locatie van de signaalsensor van de afstandsbediening van de TV de instructies voor de bediening van de TV.≥ Kies een plaats die geschikt is voor de omgeving.≥ Reinig het oppervlak waarop het plakband bevestigd wordt.≥ Als het plakband verwijderd wordt, kan het oppervlak beschadigd raken en kan kleefstof erop blijven zitten. Heeft u eenmaal bevestigd dat de TV correct werkt, zet het dan vast door het plakband aan te brengen.≥ Als de TV signalen van zowel de afstandsbediening als van de IR Blaster ontvangt, kunnen deze signalen elkaar storen waardoor het onmogelijk wordt de TV te bedienen.Probeer de afstandsbediening van de TV vanuit een andere hoek te gebruiken.Als de afstandsbediening van de TV niet werkt, zelfs niet wanneer u de hoek ervan aangepast heeft, gebruik de IR Blaster dan niet. Installeer het hoofdtoestel op een wijze dat de signaalsensor van de afstandsbediening van de TV zichtbaar is vanuit de positie waarin u de afstandsbediening van de TV bedient. Netsnoeraansluiting EnergiebesparingHet hoofdtoestel is ontworpen om het stroomverbruik te beperken en energie te besparen.≥ Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht wordt. Raadpleeg pagina 20, “AUTO OFF” om deze functie uit te schakelen.

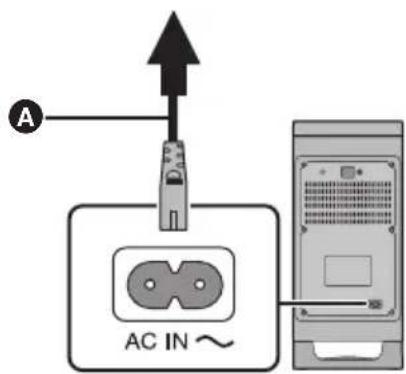

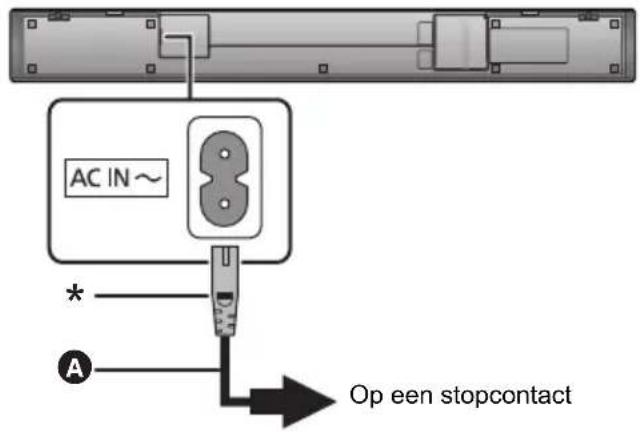

Op een stopcontact (131) SC-HTB700-EG-TQBM0481_dut.book 11 ページ ２０１９年６月６日　木曜日　午後１時６分12 TQBM0481 Stap 2 Opstelling Wanneer u de actieve subwoofer draagtZorg ervoor de interne luidsprekereenheid niet te beschadigen.Er kan interferentie optreden als u andere apparaten gebruikt (draadloos LAN/magnetronovens/draadloze telefoons, enz.) die gebruik maken van de 2,4 GHz frequentieband en bepaalde communicatieproblemen veroorzaken (het geluid wordt onderbroken, het geluid verspringt, er is veel ruis, enz.).Als dat gebeurt, scheid de andere elektronische apparatuur dan van het hoofdtoestel en de actieve subwoofer zodat geen interferentie ontstaat. Veiligheidsmaatregelen Er wordt professionele installatie vereist.De installatiewerken mogen door niemand anders dan door een gekwalificeerde installateur uitgevoerd worden.PANASONIC DRAAGT GEEN VERANTWOORDELIJKHEID VOOR SCHADE AAN EIGENDOM EN/OF ERNSTIG LETSEL, INCLUSIEF DODELIJK LETSEL DAT VOORTKOMT UIT ONJUISTE INSTALLATIE OF INCORRECTE HANTERING.≥ Zorg ervoor het hoofdtoestel te installeren zoals aangegeven wordt in deze gebruiksaanwijzing.≥ Breng de bevestiging tot stand met gebruik van technieken die geschikt zijn voor de structuur en het materiaal van de plaats van installatie. Voorzichtig ≥ Dit systeem mag alleen gebruikt worden zoals in deze handleiding aangeduid wordt. Veronachtzaming kan de versterker en/of de luidspreker schade berokkenen en het risico van brand tot gevolg hebben. Raadpleeg een gekwalificeerd vakman als schade ontstaan is of wanneer een plotselinge verandering van de werking geconstateerd wordt.≥ Probeer het hoofdtoestel niet aan de muur te bevestigen op een andere dan in deze handleiding beschreven wijze. ≥ Houd het hoofdtoestel niet in één hand, om letsel te voorkomen. Het hoofdtoestel kan vallen als u het draagt.≥ Om schade of krassen te voorkomen, verricht u de assemblage op een zachte doek.≥ Plaats de actieve subwoofer binnen een paar meter van het hoofdtoestel, in een horizontale positie met het bovenpaneel naar boven gericht.≥ Gebruik het hoofdtoestel of de actieve subwoofer niet in een metalen kast.≥ Als de actieve subwoofer te dichtbij de muren en hoeken geplaatst wordt kunnen overmatige bastonen het gevolg zijn. Dek muren en ramen af met dikke gordijnen.≥ Houd magnetische voorwerpen op afstand. Magnetische kaarten, horloges, enz., kunnen beschadigd raken als ze zich te dicht bij het hoofdtoestel en de actieve subwoofer bevinden. Actieve Subwoofer A De actieve subwoofer niet bij deze opening vasthouden.De interne onderdelen zouden beschadigd kunnen raken.B Houd de onderkant van de actieve subwoofer altijd vast wanneer u deze verplaatst. Draadloze interferentie A Hoofdtoestel/Actieve subwooferB Draadloze router, draadloze telefoon en andere elektronische apparatuur

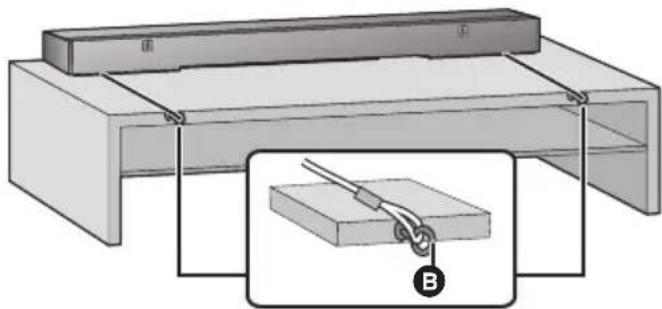

≥ Gebruik in de handel verkrijgbare schroeven die in staat zijn meer dan 45 kg te verdragen. ≥ Gebruik een snoer dat in staat is meer dan 45 kg te verdragen. ≥ Leg het toestel op een deken of een zachte doek om geassembleerd te worden. 1 Bevestig het koord aan het hoofdtoestel. 2 Plaats het hoofdtoestel in de gewenste positie en bevestig ieder koord aan het rek of de tafel. ≥ Zorg ervoor dat de speling minimaal is.≥ Plaats het hoofdtoestel niet tegen de TV of een muur. Plaatsen van het hoofdtoestel in een rek of op een tafel A Koord*

• Als u er niet in slaagt het snoer door de gaten te voeren, probeer het snoer dan om te buigen op een plek op ongeveer 5 mm afstand van het uiteinde, met een hoek van 45 (zoals hierboven getoond wordt).B Oogschroef ≥ Bevestigen aan een punt dat in staat is meer dan 45 kg te verdragen. ≥ Afhankelijk van de plaatsing van het hoofdtoestel kan de positie van het schroefgat anders zijn. ∫ Plaatsen van het hoofdtoestel voor de TV Het hoofdtoestel zou de verschillende sensoren van de TV (C.A.T.S. (Contrast Automatic Tracking System) -sensor, afstandsbedieningsensor, enz.) en de 3D-brilzenders op een 3D-compatibele TV kunnen blokkeren of verstoren. ≥ Als interferentie optreedt, plaats het hoofdtoestel dan verder weg van de TV. Als de TV dan nog steeds niet correct werkt, probeer het dan in een rek te gebruiken of op de muur te monteren.

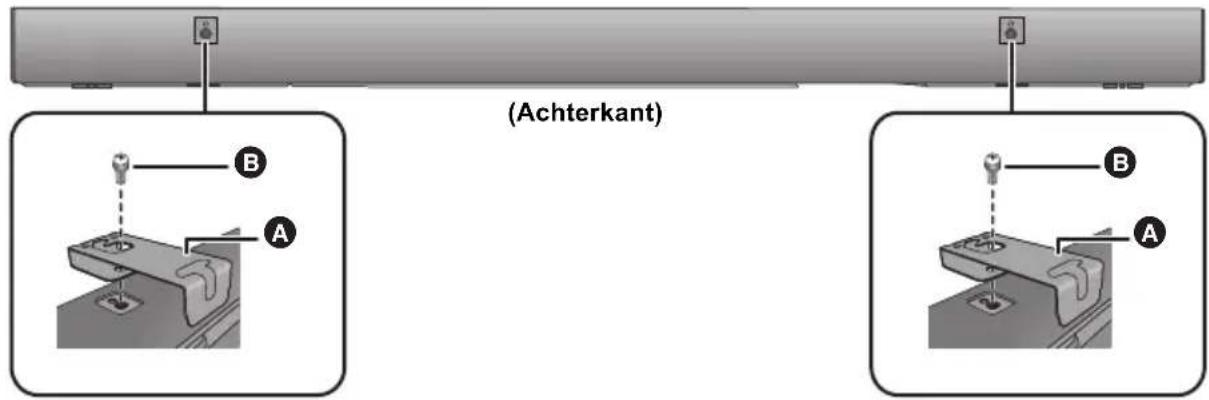

(133) SC-HTB700-EG-TQBM0481_dut.book 13 ページ ２０１９年６月６日　木曜日　午後１時６分14 TQBM0481 Het hoofdtoestel kan aan de muur gemonteerd worden met gebruik van de bijgeleverde muurbeugels, enz. Wees er zeker van dat de gebruikte schroef en de muur sterk genoeg zijn om een gewicht van minstens 45 kg te verdragen. De schroeven en de andere onderdelen worden niet bijgeleverd omdat het type en de afmetingen daarvan voor iedere installatie anders zullen zijn. ≥ Raadpleeg stap 3 voor details over de vereiste schroeven. ≥ Zorg ervoor dat u het valpreventiekoord als een tweede veiligheidsmaatregel vastmaakt. Bijgeleverde accessoires Extra vereiste accessoires (in de handel verkrijgbaar) ≥ Schroeven voor muurmontage ............................................................................................................................ k 2 ≥ Valpreventie koord (diameter: 1,5 mm tot 2,0 mm) ............................................................................................. k 2 ≥ Schroefogen (voor de bevestiging van het valpreventiekoord) ........................................................................... k 2

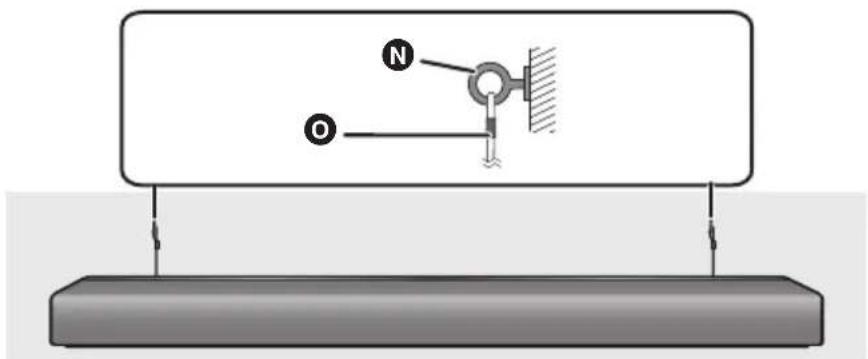

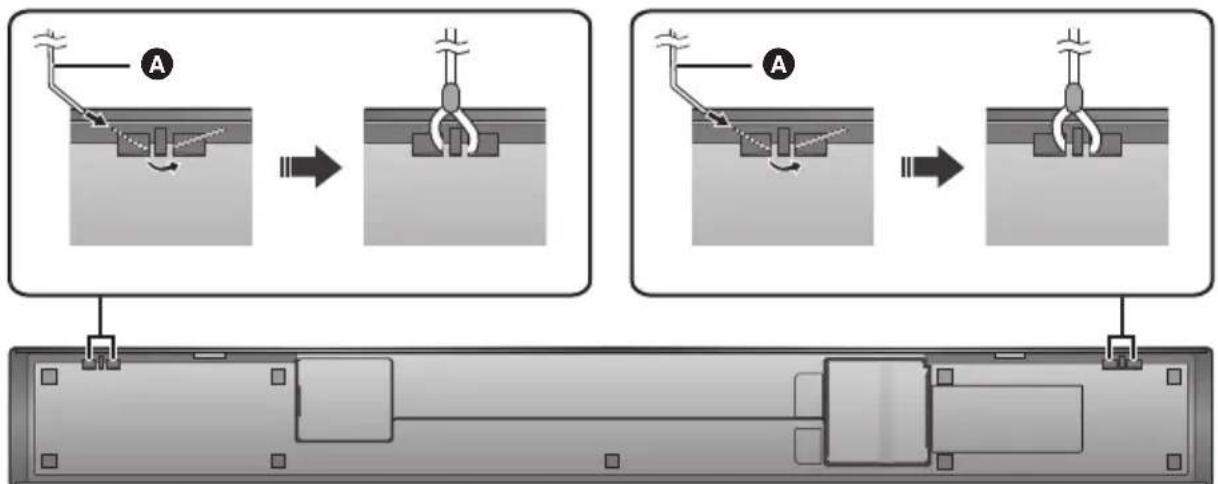

≥ Gebruik een snoer dat in staat is meer dan 45 kg te verdragen. ≥ Leg het toestel op een deken of een zachte doek om geassembleerd te worden. 1 Bevestig het koord aan het hoofdtoestel. ≥ Voer stap 1 uit in “Plaatsen van het hoofdtoestel in een rek of op een tafel”. (> 13) 2 Bevestig de muurbeugels op het hoofdtoestel. Bevestiging van het hoofdtoestel aan de muur ∏ 2 Schroeven ∏ 2 Haken voor muurmontage A Muurmontage-haak (bijgeleverd) B Schroef (bijgeleverd)

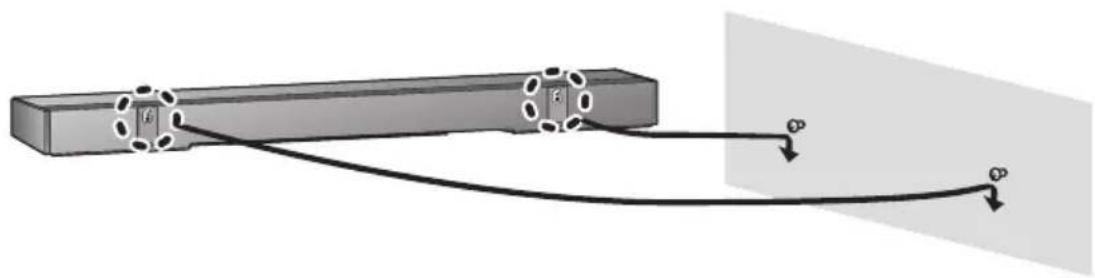

3 Draai een schroef in de muur. ≥ Gebruik onderstaande maten om de posities van de schroeven op de muur te vinden. ≥ Laat minstens 200 mm ruimte boven het hoofdtoestel vrij, zodat er genoeg ruimte is om het hoofdtoestel in te passen. ≥ Gebruik een waterpas om er zeker van te zijn dat beide montagegaten waterpas ten opzichte van elkaar staan. Vooraanzicht (halfdoorschijnende afbeelding) 4 Plaats het hoofdtoestel stevig op de schroef(-ven). 5 Bevestig het koord stevig aan de muur. ≥ Zorg ervoor dat de speling minimaal is.C Minstens 30 mmD ‰4,0 mm E ‰7,0 mm tot ‰9,4 mm F Wand of pilaarG 2,5 mm tot 4,5 mm H 700 mm I 175 mm J 175 mm K 8mm L 89 mm M Gat muurmontage GOED NIET GOED≥ Verplaats de luidspreker zo, dat de schroef in deze positie zit. ≥ In deze positie zal de luidspreker waarschijnlijk vallen als u deze naar links of rechts verplaatst.N OogschroefO Koord

(135) SC-HTB700-EG-TQBM0481_dut.book 15 ページ ２０１９年６月６日　木曜日　午後１時６分16 TQBM0481 Stap 3 Draadloze verbinding actieve subwoofer Voorbereidingen ≥ Schakel het hoofdtoestel in. 1Druk op [BÍ CI]. Aan-/uitknop actieve subwoofer [BÍ CI] Gebruik deze knop om de actieve subwoofer in en uit te schakelen. De actieve subwoofer zal nog steeds een kleine hoeveelheid stroom verbruiken, zelfs als het uitgeschakeld is (B, Í). 2 Controleer dat de draadloze link geactiveerd is. Het WIRELESS LINK-lampje brandt Brandt rood: De draadloze verbinding is niet geactiveerd. Raadpleeg “Het lampje van WIRELESS LINK brandt rood.” om dit te activeren. (> 27) Brandt groen: De draadloze verbinding is geactiveerd. Knippert groen: De actieve subwoofer probeert de draadloze verbinding met het hoofdtoestel te activeren.

≥ De draadloze link zal geactiveerd worden wanneer het hoofdtoestel en de actieve subwoofer beide aanstaan. C I: De actieve subwoofer staat aan. BÍ: De actieve subwoofer staat uit. (136) SC-HTB700-EG-TQBM0481_dut.book 16 ページ ２０１９年６月６日　木曜日　午後１時６分Voorbereidingen Bediening TQBM0481 Bediening Gebruik van dit systeem Voorbereidingen ≥ Schakel de actieve subwoofer in.≥ Schakel de TV en/of het aangesloten apparaat in. 1 Druk op [Í] om het hoofdtoestel in te schakelen. 2 Kies de bron. ≥ Deze afstandsbediening kan niet gebruikt worden om de aangesloten apparatuur te bedienen. ∫ Als u “HDMI 1” of “HDMI 2” selecteert Verander de ingang op de TV in de ingang waarmee dit toestel verbonden is en start vervolgens het afspelen op het apparaat dat met dit toestel verbonden is. ∫ Als u “BLUETOOTH” selecteert Start het afspelen op het Bluetooth -apparaat dat met dit toestel verbonden is. ∫ Regelen van het volume van dit systeem Druk op [i VOL j]. ≥ Volumebereik: 0 tot 100 ∫ Zet het geluid uit (mute) Druk op [MUTE].≥ Controleer tijdens Mute of “MUTE” op het display aangeduid wordt.≥ Om te annuleren, opnieuw op de toets drukken of het volume afstellen.≥ De muting wordt geannuleerd als dit apparaat uitgeschakeld wordt. ≥ Als er geluid uit de luidsprekers van de TV komt, zet het volume van de TV dan op de laagste stand.≥ Er kan een verschil zijn tussen de waarde van het maximum volume van de TV en die van het toestel.≥ Als u apparatuur afspeelt die met de HDMI AV IN-aansluiting verbonden is, schakelt u de ingang naar de TV-tuner om de audio/video naar de TV te schakelen. Als VIERA Link (HDMI) (> 22) niet ingeschakeld is, schakel dan ook de ingang van dit toestel naar de TV.Als andere Panasonic producten op de afstandsbediening van dit systeem reageren, verander dan de code van de afstandsbediening op dit systeem en op de afstandsbediening zelf. Voorbereidingen ≥ Schakel alle andere Panasonic producten uit.≥ Schakel het hoofdtoestel in.≥ Richt de afstandsbediening op de sensor van de afstandsbediening van dit toestel. ∫ Instellen van de code op “REMOTE 2” Terwijl u [MUTE] ingedrukt houdt, drukt u langer dan 4 sec op [OK].“REMOTE 2” wordt op het display aangeduid. ∫ Instellen van de code op “REMOTE 1” Terwijl u [MUTE] ingedrukt houdt, drukt u langer dan 4 sec op [4].“REMOTE 1” wordt op het display aangeduid.Druk op Om te selecteren[INPUT]De ingang verandert in onderstaande volgorde telkens wanneer u op [INPUT] drukt.

Als dit systeem niet naar behoren werkt of het geluid ongebruikelijk is, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. (> 24) Code afstandsbediening (137) SC-HTB700-EG-TQBM0481_dut.book 17 ページ ２０１９年６月６日　木曜日　午後１時６分18 TQBM0481 Bluetooth

-verbinding te gebruiken, kunt u met dit systeem draadloos naar het geluid luisteren dat afkomstig is van een Bluetooth

-audio-apparaat. ≥ Raadpleeg de handleiding van het Bluetooth -apparaat voor meer instructies over de verbinding met een Bluetooth -apparaat. Voorbereidingen ≥ Schakel het Bluetooth

-kenmerk van het apparaat in en plaats het apparaat vlakbij het hoofdtoestel. 1 Druk op [ -PAIRING] om “BLUETOOTH” te selecteren. ≥ Als “PAIRING” op het display aangeduid wordt, ga dan naar stap 3. 2 Druk op [ -PAIRING] en houd het ingedrukt tot “PAIRING” op het display weergegeven wordt. 3 Selecteer “SC-HTB700” in het Bluetooth

menu van het Bluetooth

apparaat. ≥ Een BD-adres (Bluetooth Apparaatadres: een alfanumerieke tekenstring die weergegeven wordt door en uniek is voor het apparaat) kan weergegeven worden voordat de naam van het Bluetooth apparaat weergegeven wordt.≥ Indien u op het Bluetooth -apparaat om het password gevraagd wordt, voer dan “0000” in.≥ Is het Bluetooth -apparaat eenmaal verbonden, dan zal de naam van het aangesloten apparaat enkele seconden op het display weergegeven worden. ≥ Als u meer dan 8 apparaten registreert, kunnen de apparaten die lange tijd niet verbonden waren mogelijk van de lijst met geregistreerde apparaten verwijderd zijn. In dat geval dient u de verwijderde apparaten opnieuw te koppelen. 1 Druk op [ -PAIRING] om de Bluetooth

-modus te selecteren. ≥ Hierdoor kan “LINKING” weergegeven worden en kan dit systeem automatisch verbonden worden met het Bluetooth apparaat waarmee het de laatste keer verbonden was.≥ Nadat “LINKING” weergegeven is, gaat u verder met stap 2 als “BLUETOOTH READY” weergegeven wordt. 2 Na bevestigd te hebben dat “BLUETOOTH READY” op het display aangeduid wordt, selecteert u “SC- HTB700” in het Bluetooth

-menu van het Bluetooth

-apparaat. ∫ Afsluiten van een Bluetooth

apparaat Volg onderstaande stap als bijvoorbeeld een verbinding met een ander apparaat gemaakt is dan het Bluetooth

apparaat waarmee u verbinding wilt maken. Druk op [ -PAIRING] en houd het ingedrukt tot “BLUETOOTH READY” op het display weergegeven wordt.

≥ Als “BLUETOOTH” als bron geselecteerd is, zal dit systeem automatisch proberen met het laatst aangesloten Bluetooth -apparaat verbinding te maken. Als de verbindingspoging mislukt, probeer de verbinding dan opnieuw tot stand te brengen.≥ Dit systeem kan slechts met één apparaat per keer verbonden worden.≥ Raadpleeg voor het veranderen van de geluidskwaliteit “LINK MODE”. (> 20)≥ Video en audio kunnen mogelijk niet gesynchroniseerd zijn wanneer u muziek afspeelt vergezeld van video. Bluetooth

pairen Verbinding maken met een gepaird Bluetooth

Geluidsmenu 1 Druk herhaaldelijk op [SOUND] om het geluidseffect te kiezen en druk vervolgens op [OK]. ≥ U kunt ook herhaaldelijk op [4] of [3] drukken om het instellingsitem te selecteren. 2 Druk herhaaldelijk op [4][3] om de gewenste instelling te selecteren en druk vervolgens op [OK]. ∫ SOUND MODESelecteer de geluidsmodus die bij het TV-programma of de verbonden apparatuur past.STANDARD: Meest geschikt voor drama's en komedies.STADIUM: Produceert een realistisch geluid voor live sportuitzendingen.MUSIC: Maakt het geluid van muziekinstrumenten en liedjes duidelijker.CINEMA: Produceert driedimensionaal geluid dat uniek is voor films.NEWS: Maakt de stemmen van nieuwsberichten en commentaar op sportwedstrijden duidelijker.STRAIGHT

: De uitgang is 2.1-kanaals tijdens stereo afspelen en 3.1-kanaals tijdens meerkanalen afspelen.∫ 3D SURROUND* Dit systeem duwt het geluidsveld niet alleen links en rechts naar buiten, maar ook in opwaartse richting, om bij te dragen aan de totstandkoming van een immersief geluidseffect.≥ De fabrieksinstelling is “OFF”.≥ Het surroundeffect is afhankelijk van de bron.∫ SUBWOOFERU kunt de hoeveelheid bastonen instellen.Van niveau “LEVEL 1” tot “LEVEL 4” neemt het effect toe in verhouding tot het nummer van het niveau.∫ CLR DIALOGU kunt het helderheidsniveau van de dialoog veranderen wanneer u stemmen wilt benadrukken, enz.Van niveau “LEVEL 1” tot “LEVEL 4” neemt het effect toe in verhouding tot het nummer van het niveau.Als het geluid onnatuurlijk wordt, selecteer dan “OFF”.≥ Voor DTS:X -inhoud verandert u het niveau met gebruik van “DTS:X DIALOG CONTROL”.∫ DTS:X DIALOG CONTROL* U kunt het helderheidsniveau van de dialoog veranderen wanneer u stemmen wilt benadrukken, enz.Dit heeft alleen effect bij afspelen van DTS:X -inhoud.Van niveau “LEVEL 0” tot “LEVEL 6” neemt het effect toe in verhouding tot het nummer van het niveau.∫ DUAL AUDIO* Stelt de favoriete audiokanaalmodus in als twee audiomodussen door dit systeem ontvangen worden.M1: HoofdgeluidsspoorM2: SecundairM1+M2: Hoofdgeluidsspoor+SecundairDit effect zal alleen werken als de instelling van de audio-uitgang van de TV of de speler op “Bitstream” gezet is en “Dual Mono” beschikbaar is in de geluidsbron.∫ DRC* U kunt luisteren op een laag volume maar dialoog toch duidelijk horen.Als het geluid onnatuurlijk wordt, selecteer dan “OFF”.≥ Als “Dolby TrueHD” audio afgespeeld wordt en als “AUTO” geselecteerd is, dan kan het uitgevoerde effect afhankelijk van de inhoud het effect zijn wanneer “ON” geselecteerd is. ≥ Deze functie is alleen ingeschakeld als Dolby Audio

(Dolby Digital, Dolby Digital Plus, of Dolby TrueHD), Dolby Atmos of DTS -signalen ingevoerd worden.∫ AGCDe auto gain bediening voorkomt een onverhoeds hard geluid door het geluidsniveau automatisch te verlagen als de invoer te hoog is.Deze functie is geschikt voor TV-uitzendingen met een verschillend geluidsniveau.Als het geluid onnatuurlijk wordt, selecteer dan “OFF”.∫ LOW VOL MODEMaakt de dialoog duidelijker bij een laag volume.Selecteer “OFF” om dit effect te annuleren als de dialoog niet natuurlijk klinkt bij een laag volume. b.v. Impressie van het 3D-surroundeffect (139) SC-HTB700-EG-TQBM0481_dut.book 19 ページ ２０１９年６月６日　木曜日　午後１時６分20 TQBM0481 ∫ WALL MOUNT Selecteer de geschikte plaatsingswijze van de luidspreker die bij uw plaatsingsmethode past. Dit systeem zal het geluidseffectaanpassen al naargelang de instelling van de plaatsingsmodus. ON: Voor lay-out muurmontage OFF: Voor lay-out tafelbovenkant ≥ De fabrieksinstelling is “OFF”. ≥ De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt.*1 De effecten van “STRAIGHT” in “SOUND MODE” en “ON” in “3D SURROUND” zullen niet gelijktijdig toegepast worden.*2 De effecten zijn uitgeschakeld wanneer de geselecteerde ingang “BLUETOOTH” is. Het is bovendien niet mogelijk om de instellingen te veranderen. U kunt het huidige audioformaat zien. Houd [SOUND] langer dan 4 sec. ingedrukt.

≥ Het audioformaat wordt gedurende ongeveer 3 seconden weergegeven.≥ Er wordt geen audioformaat weergegeven als de ingang naar dit toestel Bluetooth

is. Setup-menu 1 Druk herhaaldelijk op [SETUP] om het setup-item te selecteren en druk vervolgens op [OK]. ≥ U kunt ook herhaaldelijk op [4] of [3] drukken om het instellingsitem te selecteren. 2 Druk herhaaldelijk op [4][3] om de gewenste instelling te selecteren en druk vervolgens op [OK]. ∫ DIMMER Schakelt naar de helderheid van het display. ≥ Terwijl “DISPLAY OFF” ingesteld is, brandt het display ongeveer 5 seconden als handelingen op het hoofdtoestel uitgevoerd worden, of met de afstandsbediening.≥ Terwijl “DISPLAY OFF” ingesteld is, brandt een gedeelte van het display als het display uit is maar het hoofdtoestel aan is. ∫ BEEP Er klinkt een pieptoon als u de schakelaar op het hoofdtoestel aanraakt of wanneer u het toestel aan/uit zet. ≥ Dit werkt ook bij muting. ∫ AUTO OFF Het hoofdtoestel wordt automatisch uitgeschakeld wanneer gedurende ong. 20 minuten geen audio ingevoerd wordt en u het toestel niet gebruikt. ≥ Als dit ingesteld is, toont het display “P.OFF 1MIN” om aan te geven dat het hoofdtoestel uitgeschakeld zal worden binnen ongeveer 1 minuut.≥ Als “STANDBY MODE” of “VIERA LINK” op “ON” gezet is, zal deze functie ook op “ON” gezet worden. Om de instelling te veranderen, zet u “STANDBY MODE” en “VIERA LINK” op “OFF”. (> 21) ∫ VOL LIMITATION Wanneer deze functie op “ON” gezet is en het volume hoger is dan 50 wanneer het hoofdtoestel uitgeschakeld wordt, dan wordt het volume op 50 gezet als het hoofdtoestel weer ingeschakeld wordt. ∫ LINK MODE Verander de Bluetooth

verzendmodus om de prioriteit te geven aan de kwaliteit van de verzending dan wel aan de kwaliteit van het geluid. Controleer of het Bluetooth

apparaat niet verbonden is (het display zal “BLUETOOTH READY” weergeven). MODE 1: Nadruk op de connectiviteit. MODE 2: Nadruk op de geluidskwaliteit. ≥ De fabrieksinstelling is “MODE 2”. Audioformaat (140) SC-HTB700-EG-TQBM0481_dut.book 20 ページ ２０１９年６月６日　木曜日　午後１時６分Bediening TQBM0481

∫ VIERA LINK Schakel de VIERA Link-functie in. Selecteer “OFF” als uw HDAVI Control-apparaat niet correct met dit systeem werkt. ≥ ARC zal uitgeschakeld worden. Sluit een optische digitale audiokabel aan.≥ Schakel alle verbonden apparaten uit en vervolgens weer in, nadat u de instelling veranderd heeft. ∫ STANDBY MODE Als deze functie op “ON” gezet is, dan wordt het hoofdtoestel in de volgende gevallen automatisch ingeschakeld. – Als een Bluetooth -verbinding met het hoofdtoestel tot stand gebracht is vanaf een gekoppeld Bluetooth

apparaat.≥ De fabrieksinstelling is “ON”.≥ Als deze functie op “ON” gezet is, zal het stand-by stroomverbruik toenemen. (> 30) ∫ RESET Hierdoor worden de instellingen weer op de fabrieksinstellingen gezet. ≥ Raadpleeg voor details “Terugkeren naar de fabrieksinstellingen.” (> 24)

U kunt de firmware-versie controleren. ≥ De versie van de geïnstalleerde firmware wordt weergegeven als u op [OK] drukt terwijl “F/W VERSION” weergegeven wordt.Druk opnieuw op [OK] om de weergave te stoppen. ≥ De veranderde instellingen zullen aangehouden worden tot ze opnieuw veranderd worden, tenzij anders aangegeven wordt. Af en toe zal Panasonic een firmware-update voor dit systeem uitgeven dat een toevoeging of een verbetering kan vormen voor de manier waarop een kenmerk werkt. Deze updates zijn gratis beschikbaar. Voorbereidingen ≥ Download de meest recente firmware van de volgende website en sla deze op een USB-apparaat op, om de firmware te updaten. https://panasonic.jp/support/global/cs/audio/ (Deze website is alleen in het Engels.) 1 Schakel het hoofdtoestel uit, en sluit vervolgens het USB-apparaat dat de meest recente firmware bevat aan op het hoofdtoestel. ≥ Afhankelijk van de vorm van het USB-apparaat kunnen de kabels die met de andere aansluitingen verbonden zijn de verbinding belemmeren. In dat geval sluit u eerst de verbindingskabels rondom het USB-apparaat af en vervolgens weer aan. 2 Raak [Í/I] aan op het hoofdtoestel om het in te schakelen. Als het updaten met succes voltooid is, wordt “SUCCESS” weergegeven. 3 Sluit het USB-toestel af. 4 Raak [Í/I] aan op het hoofdtoestel om het uit te schakelen en raak vervolgens [Í/I] aan op het hoofdtoestel om het in te schakelen.

≥ Als er geen updates zijn, wordt “NO NEED” weergegeven.≥ U kunt geen geluid uit dit toestel uitgeven terwijl de firmware geüpdatet wordt.≥ Om tijdens het updaten naar de TV te kijken, verander dan de instellingen op de TV zodat het geluid uit de luidsprekers van de TV komt. Raadpleeg de gebruiksaanwijzing van de TV voor details. Als “PLEASE DISCONNECT USB DEVICE” op het display verschijnt, sluit dan het USB-apparaat af. Raak daarna [

/I] aan op het hoofdtoestel om het uit te schakelen en raak daarna opnieuw [ /I] aan om het in te schakelen. Firmware update Raadpleeg onderstaande website voor de meest recente informatie. https://panasonic.jp/support/global/cs/audio/ (Deze website is alleen in het Engels.) SLUIT HET NETSNOER NIET AF als een van de volgende berichten weergegeven wordt. “CHECK □□ %” “UPDATE □□□ %” (“ □ ” duidt op een nummer.) ≥ Tijdens het update-proces kunnen geen andere handelingen uitgevoerd worden.(141) SC-HTB700-EG-TQBM0481_dut.book 21 ページ ２０１９年６月６日　木曜日　午後１時６分22 TQBM0481 Gekoppelde bedieningen met de TV (VIERA Link “HDAVI Control

Voorbereidingen 1 Bevestig dat de HDMI-aansluiting tot stand gebracht is. (> 8, 10)2 Stel de “HDAVI Control” bedieningen in op het aangesloten apparaat (bijv. de TV).3 Voor optimale “HDAVI Control” operaties, dient u de volgende instellingen op de aangesloten TV*

veranderen.≥ Stel de standaard luidsprekerinstellingen in op dit apparaat.* ≥ Stel de selectie-instellingen van de luidspreker in op dit apparaat.4 Schakel alle apparatuur in die compatibel is met “HDAVI Control” en selecteer de TV-ingang voor dit systeem zo dat de “HDAVI Control” functie correct werkt.5 Als een apparaat op de HDMI AV IN-aansluiting aangesloten is, begin dan met afspelen om te controleren of het beeld correct op de TV weergegeven wordt.Herhaal deze procedure als de aansluiting of de instellingen veranderd worden.*1 De beschikbaarheid en functie van de instellingen zouden kunnen variëren afhankelijk van de TV. Raadpleeg de gebruiksaanwijzing voor de TV voor details.*2 Als de TV een standaard luidsprekerinstelling heeft binnenin de VIERA Link-instellingsitems, zal het kiezen van dit apparaat als de standaardluidspreker automatisch de luidsprekerselectie van dit apparaat veranderen. ≥ VIERA Link “HDAVI Control”, is gebaseerd op de besturingsfuncties van HDMI, een industriestandaard bekend als HDMI CEC (Consumer Electronics Control) en is een unieke functie die we hebben ontwikkeld en toegevoegd. Als zodanig kan de werking ervan met apparatuur van andere fabrikanten die HDMI CEC ondersteunen, niet worden gegarandeerd.≥ Dit toestel ondersteunt de “HDAVI Control 5”-functie.“HDAVI Control 5” is de standaard voor Panasonic’s HDAVI Control-compatibele apparatuur. Deze standaard is compatibel met Panasonic’s conventionele HDAVI-apparatuur.≥ Raadpleeg de afzonderlijke handleidingen van andere apparatuur van de fabrikant die de VIERA Link functie ondersteunt.Om er zeker van te zijn dat de audio uit dit systeem komt, schakelt u het hoofdtoestel in met gebruik van de afstandsbediening van de TV en door home cinema te selecteren in het luidsprekermenu van het VIERA Link-menu.De beschikbaarheid en de werking van de instellingen kunnen wisselen, afhankelijk van de TV. Raadpleeg de handleiding van de TV voor details. ∫ Bediening van de luidsprekers U kunt kiezen of de audio-output uit dit apparaat moet komen of uit de luidsprekers van de TV door gebruik te maken van de menuinstellingen van de TV.Home CinemaDit systeem is actief.≥ Als het hoofdtoestel op de stand-by-modus staat en de TV-luidsprekers worden in het VIERA Link-menu in de luidsprekers van dit systeem veranderd, zal het hoofdtoestel automatisch ingeschakeld worden.≥ U kunt het volume regelen met de volume- of mute-knop op de afstandsbediening van de TV.≥ Als u het hoofdtoestel uitschakelt, zullen de TV-luidsprekers automatisch geactiveerd worden.≥ Als de TV compatibel is met VIERA Link “HDAVI Control 4” of later zal de audio automatisch uit dit systeem klinken.TelevisieDe TV-luidsprekers zijn actief.≥ Het volume van dit apparsaat staat op zijn minimum. Wat is VIERA Link “HDAVI Control”? VIERA Link “HDAVI Control” is een handige functie die gekoppelde handelingen van dit apparaat biedt en een Panasonic TV (VIERA) onder “HDAVI Control”.U kunt deze functie gebruiken door de uitrusting met een HDMI-kabel aan te sluiten. Zie de handleiding van de aangesloten uitrusting voor details over de werking. Wat u kunt doen met VIERA Link “HDAVI Control” (142) SC-HTB700-EG-TQBM0481_dut.book 22 ページ ２０１９年６月６日　木曜日　午後１時６分Bediening TQBM0481

∫ Automatisch omschakelen van de invoer Als de volgende handelingen uitgevoerd worden, zal het hoofdtoestel het ingangskanaal automatisch op de overeenkomstige bron zetten.j Als het afspelen op een HDMI-aangesloten apparaat van start gaat.* j Als het ingangskanaal van de TV of het TV-kanaal verander wordt.*3 Als de instelling van de luidsprekeruitgang op de TV op dit systeem gezet wordt, zullen de TV en het hoofdtoestel automatisch ingeschakeld worden (Power on link). ∫ Uitschakel-koppeling Als de TV uitgeschakeld wordt, wordt het hoofdtoestel ook automatisch uitgeschakeld.(Deze functie werkt niet als “BLUETOOTH ” de bron is.) ∫ Automatische lip-sync functie (voor HDAVI Control 3 of nieuwer) Vertraging tussen audio en video wordt automatisch afgesteld door toevoeging van een time-lag aan het uitgangskanaal van de audio, wat u in staat stelt soepele audio te ervaren voor het beeld. ≥ Het kan tot 8 seconden duren voordat geluid uit dit toestel komt nadat de TV (VIERA) ingeschakeld is. U kunt de tijd die verstrijkt voordat geluid uitgevoerd wordt verkorten door een optische digitale audiokabel te gebruiken. Als u dat doet, verbindt de HDMI-kabel dan opnieuw met een niet-ARC compatibele HDMI-aansluiting op de TV (VIERA). (> 8)≥ De delay-informatie wordt automatisch ingesteld als de TV compatibel is met VIERA Link “HDAVI Control 3” of nieuwer en VIERA Link staat op Aan.De instelling veroorzaakt een vertraging van het geluid van ongeveer 0,04 seconden als verbinding gemaakt is met een Panasonic TV (VIERA) met Viera Link (HDMI) versie 2 of vroeger of met een TV van een andere fabrikant.(143) SC-HTB700-EG-TQBM0481_dut.book 23 ページ ２０１９年６月６日　木曜日　午後１時６分24 TQBM0481Informatie Oplossen van ongemakken Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u over sommige punten twijfelt, of als de aangeduide oplossingen in onderstaande gids het probleem niet verhelpen, raadpleeg dan uw verkoper voor instructies. Het toestel werkt niet. De handelingen worden niet correct ten uitvoer gebracht. 1 Raak [Í/I] aan op het hoofdtoestel om het uit te schakelen.

Als het hoofdtoestel nog steeds niet uitgeschakeld wordt, raak [

/I] op het hoofdtoestel dan minstens 5 sec. aan. Hierdoor zal het hoofdtoestel geforceerd uitgeschakeld worden. Sluit anders het netsnoer af, wacht minstens 3 minuten en sluit het weer aan. 2 Raak [Í/I] aan op het hoofdtoestel om het in te schakelen. (Het zou even kunnen duren voordat het hoofdtoestel ingeschakeld wordt.) Raadpleeg uw verkoper als het probleem blijft duren. Geen stroom. ≥ Trek het netsnoer gedurende 3 minuten uit het stopcontact en steek het vervolgens weer naar binnen. ≥ Als u het hoofdtoestel ingeschakeld heeft en dit daarna onmiddellijk uitgeschakeld wordt, trek het netsnoer dan uit het stopcontact en raadpleeg uw verkoper. ≥ Als het hoofdtoestel niet ingeschakeld wordt wanneer de TV ingeschakeld wordt (HDAVI Control), schakel het hoofdtoestel dan met de hand in. Blijft het probleem aanhouden, raadpleeg dan “HDMI” in “Oplossen van ongemakken”. De afstandsbediening werkt niet correct. ≥ De batterij is leeg. Vervang de batterij met een nieuwe. (> 7) ≥ Het is mogelijk dat het isolatiefolie niet verwijderd is. Verwijder het isolatiefolie. (> 7) ≥ Het kan nodig zijn om de code van de afstandsbediening opnieuw in te stellen nadat de batterij van de afstandsbediening verwisseld is. (> 17) ≥ Gebruik de afstandsbediening binnen het correcte werkbereik. (> 7) Het hoofdtoestel wordt automatisch op stand-by geschakeld. De “AUTO OFF”-functie is ingeschakeld. Het hoofdtoestel zal na ong. 20 minuten automatisch naar de stand-by-modus schakelen als geen signaal binnenkomt en geen handeling verricht wordt. Raadpleeg pagina 20 om deze functie uit te schakelen. Het hoofdtoestel wordt uitgeschakeld als de luidsprekers van de TV geselecteerd worden met de bedieningsorganen van de luidsprekers. Dit is een gewoon kenmerk als VIERA Link (HDAVI Control 4 of nieuwer) gebruikt wordt. Lees voor details over de energiebesparing de instructies van de TV. (> 22) De schakelaars op het hoofdtoestel werken niet. [Í/I], [VOL j], [VOL i], [INPUT], en [ ] op het hoofdtoestel zijn aanraaktoetsen. Raak de schakelaars aan met uw vinger. Misschien werken ze niet als u alleen uw nagels gebruikt of als u handschoenen draagt. Kleuronregelmatigheden op een CRT TV. Als ongewone kleuren op uw TV verschijnen, schakel de TV dan uit gedurende circa 30 minuten. Als het probleem hierdoor niet verholpen wordt, plaats het hoofdtoestel en de actieve subwoofer dan verder weg van de TV. De afstandsbediening van de TV werkt zelfs niet wanneer de IR Blaster met het hoofdtoestel verbonden is. Als de TV signalen van zowel de afstandsbediening als de IR Blaster ontvangt, kunnen deze signalen elkaar verstoren waardoor het onmogelijk wordt de TV te bedienen. Stel de hoek af waarbij u de afstandsbediening van de TV gebruikt. (> 11) Als dit systeem niet naar behoren werkt, zet de instellingen dan opnieuw op de fabrieksinstellingen zodat het probleem misschien verholpen wordt. Terugkeren naar de fabrieksinstellingen. 1 Druk herhaaldelijk op [SETUP] om “RESET” te selecteren en druk vervolgens op [OK]. ≥ U kunt ook herhaaldelijk op [4] of [3] drukken om het instellingsitem te selecteren. 2 Druk op [4][3] om “OK?YES” te selecteren en druk vervolgens op [OK]. ≥ “RESET” knippert op het display. Nadat de “RESET”-weergave uitgegaan is, wordt “TV” als de bron voor dit systeem geselecteerd. ≥ De code van de afstandsbediening zal opnieuw op “REMOTE 1” komen te staan als dit systeem opnieuw op de fabrieksinstellingen gezet wordt. Om de afstandsbedieningscode te veranderen, raadpleeg “Code afstandsbediening” (> 17). Algemene bediening (144) SC-HTB700-EG-TQBM0481_dut.book 24 ページ ２０１９年６月６日　木曜日　午後１時６分Informatie TQBM0481

Het apparaat werkt niet correct. Als de HDMI-kabel met de verkeerde aansluiting (HDMI AV IN of HDMI AV OUT) verbonden is, zal dit systeem niet correct werken. Schakel het toestel uit, sluit het netsnoer af en sluit de HDMI-kabel(s) opnieuw aan. (> 8, 10) De aan VIERA Link gekoppelde werking werkt niet langer correct. ≥ Controleer de instelling van VIERA Link op de aangesloten apparatuur. j Schakel de VIERA Link-functie op de verbonden apparaten in. j Selecteer dit systeem als de luidspreker in het VIERA Link-menu van de TV. ≥ Heeft u de VIERA Link instellingen uitgezet? (> 21) ≥ Als de HDMI-aansluitingen veranderd worden, na het uitvallen van de stroom of nadat het netsnoer eruit gehaald is, kan het zijn dat VIERA Link niet correct werkt. j Zet alle inrichtingen die aangesloten zijn op de TV met een HDMI-kabel aan en zet vervolgens de TV aan. j Zet de VIERA Link instellingen uit en vervolgens weer aan. Raadpleeg voor meer informatie de Gebruikaanwijzing van de TV. j Terwijl het hoofdtoestel en de TV met de HDMI- kabel aangesloten zijn, zet u de TV aan en vervolgens verwijdert u het netsnoer van het hoofdtoestel en sluit u dit weer aan. De eerste paar seconden van het geluid kunnen niet gehoord worden wanneer u de HDMI-verbinding gebruikt. Dit kan gebeuren wanneer een DVD bijvoorbeeld op hoofdstuk afgespeeld wordt. De situatie kan verbeteren door de instelling van de digitale audio-uitgang op het verbonden apparaat van “Bitstream” in “PCM” te veranderen. Als een apparaat van een ander merk, dat compatibel is met HDMI, bedient wordt, reageert dit systeem op een ongewenste manier. De opdrachten van HDAVI Control kunnen van een ander signaal gebruik maken, al naargelang het merk van het apparaat. De situatie kan verbeteren door een instelling te selecteren die geen gebruik maakt van VIERA Link. (> 21) Als het hoofdtoestel in- of uitgeschakeld wordt, worden geluid en beeld tijdelijk uitgeschakeld. Als het hoofdtoestel in- of uitgeschakeld wordt, is het normaal dat geluid en beeld tijdelijk uitgeschakeld worden. Dit is geen storing. De beelden van dit systeem verschijnen niet op de TV. Bij uitzendingen met 60p (4K) kunnen de beelden vervormd worden, afhankelijk van de HDMI-kabel. Gebruik hoge snelheid HDMI-kabels die een bandbreedte van 18 Gbps ondersteunen. Het pairen kan niet uitgevoerd worden. Controleer de toestand van het Bluetooth

-apparaat. Het apparaat kan niet aangesloten worden. ≥ Het pairen van het apparaat verliep zonder succes of de registratie werd vervangen. Probeer het apparaat opnieuw te pairen. (> 18) ≥ Het kan zijn dat dit systeem op een ander apparaat aangesloten is. Sluit het andere apparaat af en probeer het apparaat opnieuw te pairen. Het apparaat is aangesloten maar er komt geen audio uit dit systeem. Voor sommige Bluetooth

-apparaten moet de audio- uitgang met de hand op “SC-HTB700” gezet worden. Lees de gebruiksaanwijzing van het apparaat voor details. De verbinding is onderbroken. Het geluid is onderbroken/het geluid verspringt/ er is veel ruis. ≥ Neem alle obstakels tussen het hoofdtoestel en het apparaat weg. ≥ Andere apparaten die van de 2,4 GHz-frequentieband gebruik maken (draadloze router, magnetronoven, draadloze telefoons, enz.) veroorzaken interferentie. Breng het Bluetooth

-apparaat dichter bij het hoofdtoestel en op afstand van andere apparaten. ≥ Selecteer “MODE 1” voor een stabiele communicatie. (> 20, “LINK MODE”) Als bovenstaande het probleem niet verhelpt, kunt u het probleem misschien oplossen door dit toestel en het Bluetooth

-apparaat opnieuw met elkaar te verbinden. (> 18) HDMI Bluetooth

(145) SC-HTB700-EG-TQBM0481_dut.book 25 ページ ２０１９年６月６日　木曜日　午後１時６分26 TQBM0481 Geen geluid (of beeld). ≥ Schakel de muting uit. (> 17) ≥ Controleer de aansluitingen met de andere apparaten. (> 8 - 10) ≥ Zorg ervoor dat het ontvangen audio-signaal compatibel is met dit apparaat. (> 30) ≥ Schakel dit apparaat uit en weer in. ≥ Als het hoofdtoestel alleen via een HDMI-kabel met de TV verbonden is, controleer dan of de HDMI- aansluiting van de TV het label “HDMI (ARC)” heeft. Anders moet u de verbinding tot stand brengen met de optische digitale audiokabel. (> 8) ≥ Als het hoofdtoestel op een Panasonic-TV aangesloten is en ingeschakeld wordt met de afstandsbediening of de aanraaktoets op het hoofdtoestel, kan het zijn dat het geluid niet uit dit systeem komt. Schakel het hoofdtoestel in dat geval in met de afstandsbediening van de TV. (> 22) ≥ Als de aansluitingen correct zijn, zou er een probleem met de kabels kunnen zijn. Breng de aansluiting opnieuw tot stand met andere kabels. ≥ Controleer de instellingen van de audio-output op het aangesloten apparaat. ≥ De situatie kan verbeteren door de instelling van de digitale audio-uitgang op het verbonden apparaat van “Bitstream” in “PCM” te veranderen. De dual audio kan niet veranderd worden van hoofdgeluidsspoor naar secundair geluidsspoor. Als de van het aangesloten apparaat ontvangen audio niet “Dual Mono” is, of als de instelling van de geluidsuitgave niet “Bitstream” is, kan de instelling niet vanaf dit systeem veranderd worden. Verander de instelling op het aangesloten apparaat. Het volume is laag wanneer het hoofdtoestel ingeschakeld wordt. “VOL LIMITATION” is ingeschakeld. Als het hoofdtoestel uitstaat met de volume-instelling in de bovenste helft (boven 50), zal het hoofdtoestel automatisch het volume zachter zetten tot op de helft (50) wanneer het ingeschakeld wordt. (> 20) De dialoog is te aanwezig of de dialoog klinkt niet natuurlijk. Dit apparaat heeft een functie om de dialoog eruit te doen springen wanneer het volume laag staat. (> 19) Het geluid loopt achter bij het beeld. Als dit toestel, afhankelijk van de TV, via Bluetooth

met de TV verbonden is, kan het zijn dat het geluid dat uit dit toestel komt achterloopt bij het beeld van de TV. Verbind dit toestel en de TV met een HDMI-kabel/optisch digitale audiokabel. (> 8) Geluid stopt. De stroom van het hoofdtoestel wordt automatisch uitgeschakeld. (Wanneer dit hoofdtoestel een probleem detecteert, wordt een veiligheidsmaatregel geactiveerd en wordt het hoofdtoestel automatisch naar de standby-modus geschakeld.) ≥ Er is een probleem met de versterker. ≥ Is het volume erg hoog? Zo ja, zet het volume dan lager. ≥ Staat dit apparaat op een extreme warme plek? Zo ja, verplaats het apparaat dan naar een koelere plek en wacht een paar minuten en probeer het dan opnieuw aan te zetten. Als het probleem blijft aanhouden, controleer dan het display, schakel dit systeem uit, verwijder het netsnoer en raadpleeg uw verkoper. Onthoud welk display aangeduid werd en informeer uw verkoper hierover. Geluid (146) SC-HTB700-EG-TQBM0481_dut.book 26 ページ ２０１９年６月６日　木曜日　午後１時６分Informatie TQBM0481

Geen stroom. Controleer of het netsnoer van de actieve subwoofer correct aangesloten is. Als de subwoofer ingeschakeld wordt, wordt hij onmiddellijk uitgeschakeld. Neem het netsnoer uit het stopcontact en raadpleeg uw verkoper. Er komt geen geluid uit de subwoofer. ≥ Controleer of de actieve subwoofer ingeschakeld is. ≥ Controleer of het lampje van WIRELESS LINK groen brandt. (> 16) Het lampje van WIRELESS LINK brandt rood. ≥ Er is geen verbinding tussen het hoofdtoestel en de actieve subwoofer. Controleer of het hoofdtoestel ingeschakeld is. ≥ De actieve subwoofer en het hoofdtoestel zijn misschien niet correct gepaird. Probeer het volgende. (Draadloos piren) 1 Schakel het hoofdtoestel en de actieve subwoofer in. 2 Houd [I/D SET] op de achterkant van de actieve subwoofer langer dan 3 sec. ingedrukt. (Het controlelampje van de WIRELESS LINK zal rood knipperen.) 3 Terwijl u [INPUT] op de afstandsbediening ingedrukt houdt, houdt u [VOL i] op het hoofdtoestel langer dan 4 sec. aangeraakt. (“SUBWOOFER PAIRING” zal op het display weergegeven worden.) ≥ Als het draadloos pairen succes heeft, zal “PAIRED” gedurende 2 sec. op het display weergegeven worden en zal het WIRELESS LINK- controlelampje groen branden. 4 Schakel het hoofdtoestel uit en weer in. ≥ Raadpleeg uw verkoper als het probleem blijft duren. “F61” ≥ Er is een probleem met de versterker van het systeem. ≥ Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper. “F70 DSP” ≥ Schakel het hoofdtoestel uit en vervolgens weer in.

“F70 EEPROM” / “F77”

≥ Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper.

“F70 HDMI” / “U701” / “U703”

≥ Controleer de HDMI-verbinding. ≥ Schakel het hoofdtoestel uit en vervolgens weer in. ≥ Sluit de HDMI-kabel af. “F703” ≥ Schakel het hoofdtoestel uit en vervolgens weer in. ≥ Raadpleeg uw verkoper als het probleem blijft duren. “F76” ≥ Er is een probleem met de stroomtoevoer. ≥ Maak het netsnoer los uit het stopcontact en raadpleeg uw verkoper. “U704” Dit systeem ontvangt een niet ondersteund videoformaatsignaal van de ingangsbron. ≥ Verander de instelling van de videoresolutie op het verbonden apparaat. (raadpleeg de gebruiksaanwijzing van het apparaat.) ≥ Als er geen beeld is, verbind het apparaat dan rechtstreeks met de TV om de instellingen te veranderen. “U705” De HDMI-aansluiting van de TV die met het hoofdtoestel verbonden is, of de TV-instelling, is niet compatibel met de HDCP 2.2-afspeelbron. ≥ Controleer of verbinding gemaakt wordt met de HDCP 2.2-compatibele aansluiting van de TV. ≥ Controleer of de HDMI HDCP-instelling van de TV overeenkomt met HDCP 2.2. (Raadpleeg de gebruiksaanwijzing van de TV.) Actieve subwoofer Het hoofdtoestel toont (147) SC-HTB700-EG-TQBM0481_dut.book 27 ページ ２０１９年６月６日　木曜日　午後１時６分28 TQBM0481

“USB OVER CURRENT ERROR”

Het USB-apparaat verbruikt teveel stroom. ≥ Sluit het USB-toestel af. Schakel daarna het hoofdtoestel uit en schakel het weer in. ≥ Schakel het hoofdtoestel uit en dan weer in. “LOAD FAIL” Het laden van de firmware is mislukt. Controleer of de correcte firmware op het USB-apparaat opgeslagen is. “LINKING” ≥ Dit systeem probeert verbinding te maken met het laatst verbonden Bluetooth

-apparaat als “BLUETOOTH” geselecteerd is. “REMOTE ” (“ ” geeft een nummer aan.) De afstandsbediening en dit systeem maken gebruik van verschillende codes. Verander de code op de afstandsbediening. (> 17) (148) SC-HTB700-EG-TQBM0481_dut.book 28 ページ ２０１９年６月６日　木曜日　午後１時６分Informatie TQBM0481

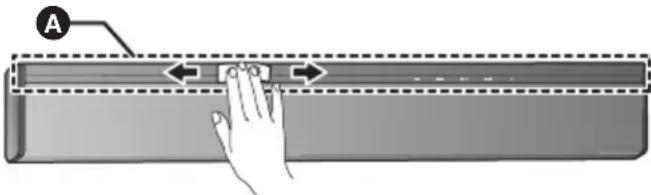

Verzorging van het apparaat ∫ Reinig dit systeem met een zachte, droge doek (Trek het netsnoer uit het stopcontact alvorens onderhoud uit te voeren.)≥ Als het apparaat erg vuil is, wring dan een met water bevochtigde doek goed uit en veeg het vuil weg. Neem het apparaat vervolgens met een droge doek af.≥ Gebruik een zachte doek voor de reiniging van de luidsprekers. Gebruik geen tissues of andere materialen (handdoeken, enz.) die uiteen kunnen vallen. Er zouden kleine korreltjes in de luidsprekerafdekking kunnen terechtkomen. ≥ Wanneer het bovenste oppervlak (A) van het hoofdtoestel gereinigd wordt, veeg dan naar links en naar rechts over de lijn.≥ Gebruik nooit alcohol, verfverdunner of benzine om dit systeem te reinigen.≥ Wanneer u een chemisch geïmpregneerde doek gebruikt, moet u zorgvuldig de instructies lezen die bij de doek worden geleverd. ∫ Weggooien of verhuizen van dit systeem Het hoofdtoestel kan de informatie van de gebruikersinstellingen behouden. Als u dit toestel wegdoet, of omdat u het weggooit of omdat u het aan iemand anders geeft, volg dan de procedure om alle instellingen weer op de fabrieksinstellingen te zetten en om de gebruikersinstellingen te wissen. (> 24, “Terugkeren naar de fabrieksinstellingen.”)≥ De bedieningshistorie kan opgenomen worden in het geheugen van het hoofdtoestel. Licenties

Actieve subwoofer Power-schakelaar op off 0,3 W De draadloze verbinding is niet geactiveerd 0,6 W Stroomtoevoer AC 220 V tot 240 V, 50 Hz Afmetingen (BkHkD) Hoofdtoestel Voor lay-out tafelbovenkant 1050 mmk78 mmk129 mm Voor lay-out muurmontage 1050 mmk89 mmk133 mm Actieve subwoofer 180 mmk408 mmk306 mm Massa Hoofdtoestel Ong. 4,5 kg Actieve subwoofer Ong. 5,4 kg Bedrijfstemperatuurbereik 0 oC tot i40 oC Bedrijfsvochtigheidsbereik 35 % tot 80 % RH (geen condensatie) (150) SC-HTB700-EG-TQBM0481_dut.book 30 ページ ２０１９年６月６日　木曜日　午後１時６分Informatie TQBM0481

≥ De specificaties kunnen zonder waarschuwing vooraf worden gewijzigd.≥ Gewicht en afmetingen zijn bij benadering.≥ De totale harmonische vervorming wordt gemeten door een digitale spectrumanalystor.≥ Niet gecomprimeerde FLAC-bestanden werken misschien niet correct.≥ Audio in formaten met hoge bemonsteringssnelheden wordt gedownsampled naar 96 kHz of minder om afgespeeld te worden.*1 “Bluetooth Standby” betekent “STANDBY MODE” en “VIERA LINK”.Wanneer de andere verbonden apparaten uitgeschakeld zijn *2 Perspectief communicatie-afstand.Meetomgeving: Temperatuur 25 oC, Hoogte 1,0 mMeting in “MODE 1” FORMAAT HDMI AV-ingang LPCM (Max 7.1 ch) Dolby Digital Dolby TrueHD Dolby Digital Plus Dolby Atmos

Ver.2.1 +EDR Draadloze Apparatuurclassificatie Klasse 2 (2,5 mW) Ondersteunde profielen

Ondersteunde codec SBC Frequentieband 2,4 GHz Band FH-SS Bedieningsafstand Ong. 10 m gezichtslijn*
