GEBRUIKSAANWIJZING M12VE HiKOKI

Losdraaien Soltar Desapertar

Vastdraaien Apretar Apertar

Het losdraaien van de veiligheidshendel Afl ojar la palanca de cierre Desaperte a alavanca de bloqueio

Schroefdraadstaat Columna de rosca Coluna roscada

Schijf Dial Mostrador

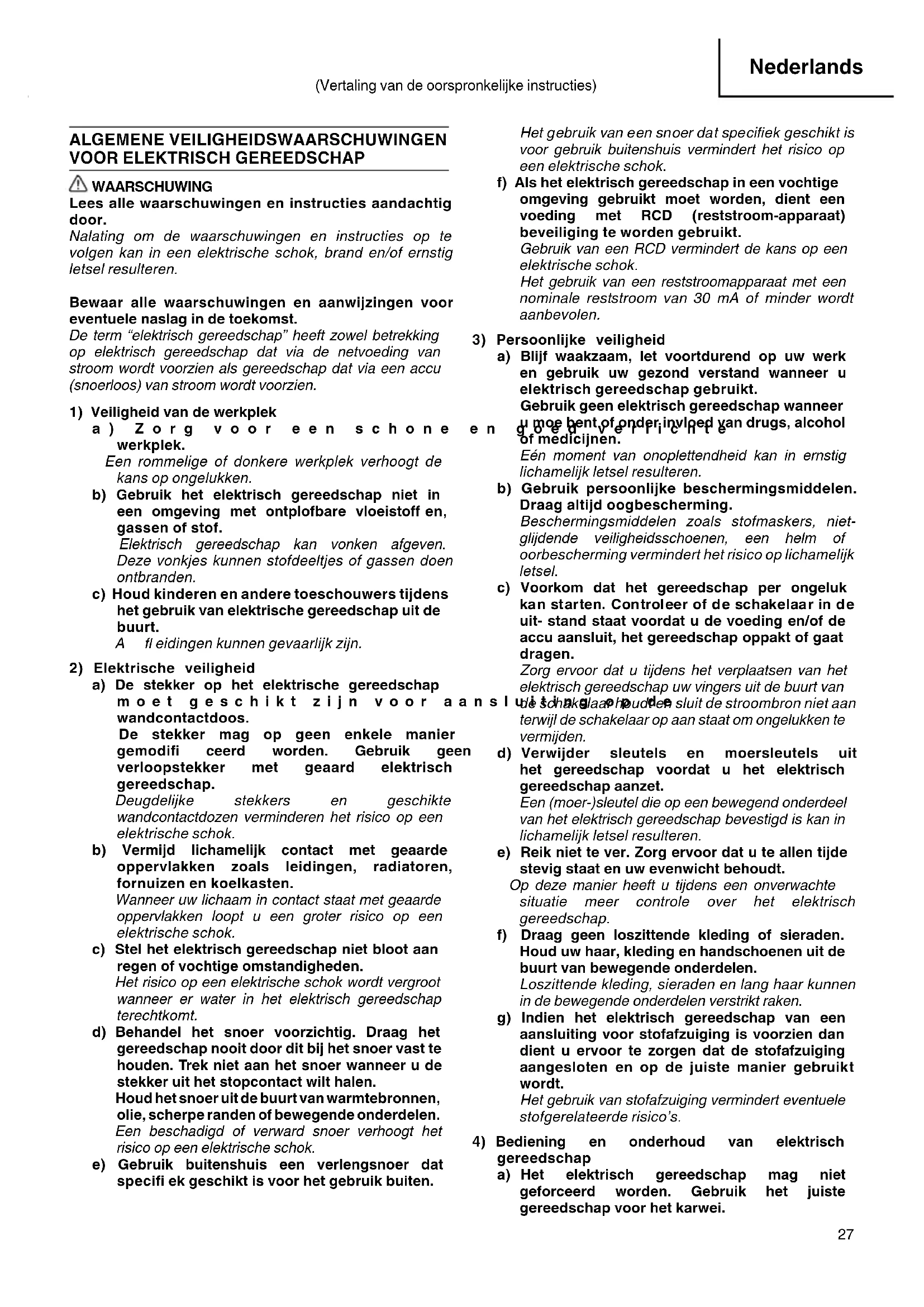

WAARSCHUWING Lees alle waarschuwingen en instructies aandachtig door. Nalating om de waarschuwingen en instructies op te volgen kan in een elektrische schok, brand en/of ernstig letsel resulteren. Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst. De term “elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek. Een rommelige of donkere werkplek verhoogt de kans op ongelukken. b) Gebruik het elektrisch gereedschap niet in een omgeving met ontplofbare vloeistoff en, gassen of stof. Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden. c) Houd kinderen en andere toeschouwers tijdens het gebruik van elektrische gereedschap uit de buurt. Afl eidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker op het elektrische gereedschap moet geschikt zijn voor aansluiting op de wandcontactdoos. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap. Deugdelijke stekkers en geschikte wandcontactdozen verminderen het risico op een elektrische schok. b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten. Wanneer uw lichaam in contact staat met geaarde oppervlakken loopt u een groter risico op een elektrische schok. c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrisch gereedschap terechtkomt. d) Behandel het snoer voorzichtig. Draag het gereedschap nooit door dit bij het snoer vast te houden. Trek niet aan het snoer wanneer u de stekker uit het stopcontact wilt halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok. e) Gebruik buitenshuis een verlengsnoer dat specifi ek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok. f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met RCD (reststroom-apparaat) beveiliging te worden gebruikt. Gebruik van een RCD vermindert de kans op een elektrische schok. Het gebruik van een reststroomapparaat met een nominale reststroom van 30 mA of minder wordt aanbevolen.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren. b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals stofmaskers, niet- glijdende veiligheidsschoenen, een helm of oorbescherming vermindert het risico op lichamelijk letsel. c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uit- stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen. Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden. d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet. Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren. e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap. f) Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken. g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico’s.

4) Bediening en onderhoud van elektrisch

gereedschap a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei. 0000BookM12VE.indb270000BookM12VE.indb27 2017/11/3016:52:502017/11/3016:52:5028 Nederlands U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt. b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden. c) Haal de stekker uit het stopcontact voordat u de voeding en/of de accu van het elektrisch gereedschap losmaakt, afstellingen verricht, accessoires verwisselt of voordat u het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart. d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken. Eletrisch gereedschap is gevaarlijk in onbevoegde handen. e) Het elektrisch gereedschap moet regelmatig onderhouden worden. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt. Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken. f) Houd snijwerktuigen scherp en schoon. Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik. TECHNISCHE GEGEVENS Model M12VE M12SE Voltage (verschillend van gebied tot gebied) (110V, 120V, 220V, 230V, 240V) Opgenomen vermogen* 2000 W 1700 W Spantang spant tot 12 mm or 1/2" Toerental onbelast 8000 – 22000 min

Hefhoogte 65 mm Gewicht (zonder kabel en standaard toebehoren) 5,3 kg

• Kontroleer het naamplaatje op het apparaat daar het apparaat afhankelijk van het gebied waar het verkocht wordt kan verschillen. g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt waarbij de werkomstandigheden en het werk in overweging moeten worden genomen. Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoelt, kan resulteren in een gevaarlijke situatie.

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden die authentieke onderdelen gebruikt. Hierdoor kunt u erop aan dat de veiligheid van het elektrisch gereedschap behouden blijft. VOORZORGMAATREGELEN Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen. VOORZORGSMAATREGELEN BIJ

GEBRUIK VAN DE BOVENFREESMACHINE

1. Houd het gereedschap vast aan de geïsoleerde

handgrepen, want u zou het netsnoer kunnen doorsnijden. Snijdt u door een spanningvoerende draad, dan komen de metalen delen van het gereedschap onder spanning te staan, waardoor de gebruiker een elektrische schok kan krijgen.

2. Gebruik klemmen of iets dergelijks om het werkstuk

op een stevige ondergrond te bevestigen en te ondersteunen. Wanneer u het werkstuk met uw hand vasthoudt of tegen uw lichaam aandrukt, is dit niet stabiel wat kan leiden tot controleverlies.

3. Het werken met de hand is onstabiel en gevaarlijk. Let

er op, dat het gereedschap tijdens de werkzaamheden met beide handen goed vastgehouden wordt.

4. De frees blÿft na het werk zeer heet. Het is daarom

8 mm (3) Freeshouder (8 mm) (4) Freeshouder (1/4") (5) Stofvanger set (Afb. 15) (6) Fijnafstellingsknop (Afb. 15) (7) Rechte geleider (Afb. 16) De extra toebehoren kunnen zonder aankondiging op ieder moment worden veranderd. TOEPASSINGSGEBIEDEN ○ Houtwerk bij de vervaardiging van groeven en randbewerking.

Controleren of de netspanning overeenkomt met de opgave op het naamplaatje.

Controleren of de netschakelaar op “UIT” staat. Wanneer de stekker op het net aangesloten is, terwijl de schakelaar op “AAN” staat, begint het gereedschap onmiddellijk te draaien, hetwelk ernstig gevaar betekent.

Wanneer het werkterrein niet in de buurt van een stopcontact ligt, dan moet men gebruik maken van een verlengsnoer, dat voldoende dwarsprofi el en voldoende nominaal vermogen heeft. Het verlengsnoer moet zo kort mogelijk gehouden worden.

4. Instellen van de bevestigingshoek van de

handgreep Zoals aangegeven in Afb. 1 kan de bevestigingshoek van de handgreep in drie standen worden afgesteld. Gebruik een kruiskopschroevendraaier om de machineschroef los te draaien die aan de handgreep is bevestigd, zet de handgreep in de gewenste stand en draai dan de machineschroef weer vast.

5. Aardlekschakelaar

We bevelen u aan een aardlekschakelaar te gebruiken met een opgegeven lekstroom van 30 mA of minder onder alle omstandigheden.

INSTALLEREN EN VERWIJDEREN VAN

FREESBITJES WAARSCHUWING Zorg dat de machine UIT staat en dat de stekker uit het stopcontact is gehaald om ernstige ongelukken te voorkomen.

1. Installeren van freesbitjes

(1) Maak het asvormige gedeelte van het freesbitje schoon, steek het bitje geheel in de freeshouder en trek het vervolgens 2 mm terug. (2) Draai, terwijl het bitje naar binnen steekt en de ankeras met de vergrendelingspin wordt vastgehouden, de 23 mm steeksleutel met de klok mee om de freeshouder stevig vast te zetten. (bezien vanaf de onderkant van de bovenfreesmachine). (Afb. 2) LET OP ○ Zorg dat de freeshouder na het plaatsen van het freesbitje stevig wordt vastgedraaid. Wanneer dit wordt nagelaten kan dat leiden tot schade aan de freeshouder. ○ Zorg dat de vergrendelingspin na het vastdraaien van de freeshouder niet in de ankeras wordt geschoven. Wanneer dit wordt nagelaten kan dat leiden tot schade aan de freeshouder, vergrendelingspin en ankeras. (3) Vervang, bij gebruik van een freesbitje met 8 mm of 1/4 inch aslengte, de gemonteerde freeshouder door de los verkrijgbare freeshouder voor freesbitjes van 8 mm of 1/4 inch aslengte.

2. Het verwijderen van de frezen

Voor het verwijderen van de frees volgt u de stappen bij het bevestigen van de frees, maar nuechter in omgekeerde volgorde. LET OP Zorg dat de vergrendelingspin na het vastdraaien van de freeshouder niet in de ankeras wordt geschoven. Wanneer dit wordt nagelaten kan dat leiden tot schade aan de freeshouder, vergrendelingspin en ankeras.

HET GEBRUIK VAN DE BOVENFREES

1. Het afstellen van de freesdiepte (Afb. 3)

(1) Gebruik de aanslagstift om de freesdiepte af te stellen. 1 Plaats het gereedschap op een vlakke, houten ondergrond. 0000BookM12VE.indb290000BookM12VE.indb29 2017/11/3016:52:512017/11/3016:52:5130 Nederlands 2 Draai het aanslagblok zodanig dat het gedeelte waarop de verstelschroef niet bevestigd is, omlaag komt naar de onderkant van de aanslagstaaf. Draai de vleugelbout los zodat de aanslagstaaf contact kan maken met het aanslagblok. 3 Draai de veiligheidshendel los en druk op het gereedschap totdat het bit net het vlakke oppervlak aanraakt. Draai nu de veiligheidshendel weer vast. (Afb. 4) 4 Draai de vleugelbout vast. Plaats de diepte-indicator op één lijn met het ‘nul graden’ punt van de schaal. 5 Draai de vleugelbout los en til hem op totdat de indicator op één lijn komt met de waarde die correspondeert met de gewenste freesdiepte. Draai de vleugelbout vast. 6 Draai de veiligheidshendel los en druk op het gereedschap totdat het aanslagblok de gewenste freesdiepte bereikt. (2) Draai de twee moeren op de van schroefdraad voorziene kolom los, zoals in Afb. 5 (a) te zien is. U kunt ze dan naar beneden bewegen tot de eindstand van de frees, wanneer de vergrendelhendel is losgedraaid. Dit is handing wanneer u de routerfrees wilt bewegen voor het op één lijn brengen van de frees met de snijpositie. Draai de bovenste en onderste moeren vast om de snijdiepte vast in te stellen. Zie Afb. 5 (b). (3) Wanneer u geen gebruik maak van de schaal voor het instellen van de snijdiepte, dient u de stopperpool omhoog te drukken, zodat deze niet in de weg zit.

2. Aanslagblok (Afb. 6)

De 2 op het aanslagblok bevestigde schroeven voor het instellen van de freesdiepte kunnen gezamenlijk op 3 verschillende freesdieptes ingesteld worden. Gebruik een steeksleutel voor het vastzetten van de moeren zodat de schroeven voor het instellen van de freesdiepte niet los komen te zitten.

3. Geleiden van de bovenfreesmachine.

WAARSCHUWING Zorg dat de machine UIT staat en dat de stekker uit het stopcontact is gehaald om ernstige ongelukken te voorkomen. (1) Schabloongeleider De schabloongeleider wordt gebruikt, wanneer voor de vervaardiging van een groot aantal gelijkvormde delen een schabloon gebruikt wordt. Volgens Afb. 7 wordt de schabloongeleider bevestigd aan de basisplaat van de bovenfrees met twee schroeven. Hierbij moet er op gelet worden, dat de vooruitstekende kant van de schabloongeleider gericht is naar de onderkant van de basisplaat van de bovenfrees. Een schabloon is een profi elvorm, gemaakt van triplex of dun hout. Bij de vervaardiging van een schabloon moet bijzonder op de hiernalvogende aanwijzingen en op Afb. 8 gelet worden. Wanneer de bovefrees langs de binnenkant van het schabloon geleid wordt, zijn de afmetingen van het te bewerken stuk gefi nger dan de afmentingen van het schabloon en wel om het met “A” aangeduide stuk, het verschil tussen de radius van de malgeleider en de radius van de frees. Wanneer de bovenfrees langs de buitenkant van het schabloon geleid wordt, is het omgekeerde het geval. De schabloon moet op het werkstuk bevestigd worden. De bovenfrees moet zodaning naar voren geschoven worden, dat de schabloongeleider langs het schabloon beweegt, zoals aangetoond in Afb. 9. (2) Parallelgeleider (Afb. 10) Gebruik de parallelgeleider voor het afschuinen en maken van groeven langs de materiaalkant. 1 Steek de leidstang in de gat van de basisplaat, stel de afstand tussen het freesbitje en het geleidervlak af en draai dan de vleugelbout (A) stevig vast. 2 Maak de onderkant van de basis stevig vast op de behandelde kant van het materiaal, zoals afgebeeld op Afb. 11. Beweeg de bovenfreesmachine terwijl u de geleidingskant op het oppervlak van het materiaal houdt.

4. Instellen van de draaisnelheid (alleen voor Model

M12VE) De M12VE zijn voorzien van een elektronisch regelsysteem. Dit systeem zorgt ervoor dat het toerental van de motor traploos veranderd kan worden. Zoals in Afb. 12 te zien is, geeft stand “1” van de wijzer de minimumsnelheid en stand “6” de maximumsnelheid ann.

LET OP ○ Draag een veiligheidsbril tijdens het gebruik van dit gereedschap. ○ Houd uw handen, gezicht en andere lichaamsdelen tijdens het gebruik van het gereedschap uit de buurt van de freesbitjes en andere bewegende onderdelen. (1) Verwijder het draaistuk uit het werkstuk en druk de schakelhendel in de “ON” stand. Zie Afb. 13. Begin pas met frezen nadat de frees volledig op toeren is gekomen. (2) De frees draait met de klok mee (pijlrichting is op de basis aangegeven). Voor het verkrijgen van maximaal resultaat dient u de routerfrees in overeenstemming met de toevoerrichting te bewegen. Zie Afb. 14. AANTEKENING Het is mogelijk dat er een schel geluid wordt geproduceerd wanneer er een versleten frees wordt gebruikt om diepe groeven te frezen. Om dit schel geluid te voorkomen adviseren wij u om de versleten frees door een nieuwe te vervangen.

GEBRUIK VAN DE LOS VERKRIJGBARE

ACCESSOIRES (1) Stofvanger (Afb. 15) Sluit de stofvanger aan om het stof op te vangen. Zie de instructies bij de stofvanger voor meer informatie over de installatiemethoden. (2) Fijnafstellingsknop (Afb. 15) Monteer de fi jnafstellingsknop om de freesdiepte nauwkeurig af te stellen. Zie de instructies voor de knop voor meer informatie over de installatiemethoden.

Om een vlotte verticale beweging van de bovenfrees te garanderen, doet men zo af en toe enkele druppels machineolie op de glijdende delen van het statief en het open eindschild.

2. Inspectie van de bevestigingsschroef

Alle bevestigingsschroeven worden regelmatig geinspecteerd en gecontroleerd of zij juist aangedraaid zijn. Wanneer één van de schroeven losraakt, dan moet deze onmiddellijk opnieuw aangedraaid worden. 0000BookM12VE.indb300000BookM12VE.indb30 2017/11/3016:52:512017/11/3016:52:5131 Nederlands Gebeurt dat niet, dan kan dat tot aanzienlijke gevaren leiden.

3. Onderhoud van de motor

De motorwikkeling is het “hert” van het electrishce gereedschap. Er moet daarom bijzonder zorgvuldig op gelet worden, dat de wikkeling niet beschadigd en/of met olie of water bevochtigd wordt.

4. Inspecteren van de koolborstels

Met het oog op uw veiligheid en om elektrische schokken te voorkomen, mag inspectie en vervanging van de koolborstels ALLEEN uitgevoerd worden door een ERKEND HiKOKI SERVICE-CENTRUM.

5. Vervangen van het stroomsnoer

Als het stroomsnoer van het gereedschap beschadigd raakt, moet het gereedschap aan een erkend HiKOKI Service-centrum worden geretourneerd om het stroomsnoer te laten vervangen.

6. Lijst vervangingsonderdelen

LET OP Reparatie, modifi catie en inspectie van HiKOKI elektrisch gereedschap dient te worden uitgevoerd door een erkend HiKOKI Service-centrum. Deze Onderdelenlijst komt van pas wanneer u deze samen met het gereedschap aanbiedt bij het erkende HiKOKI Service-centrum wanneer u om reparatie of ander onderhoud verzoekt. Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd. MODIFICATIES HiKOKI elektrisch gereedschap wordt voortdurend verbeterd en gewijzigd teneinde gebruik te kunnen maken van de nieuwste technische ontwikkelingen. Daarom is mogelijk dat sommige onderdelen zonder voorafgaande kennisgeving gewijzigd worden. GARANTIE De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine wordt gedemonteerd vervalt de aanspraak op garantie. AANTEKENING Op grond van het voortdurende research-en ontwikkelingsprogramma van HiKOKI zijn veranderingen van de hierin genoemde technische opgaven voorbehouden. Informatie betreff ende luchtgeluid en trillingen De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871. M12VE Gemeten (A-weighted) geluidsniveau: 94 dB(A) Gemeten (A-weighted) geluidsdrukniveau: 83 dB(A) Onzekerheid K: 3 dB(A) M12SE Gemeten (A-weighted) geluidsniveau: 95 dB(A) Gemeten (A-weighted) geluidsdrukniveau: 84 dB(A) Onzekerheid K: 3 dB(A) Draag gehoorbescherming. Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745. MDF snijden: Trillingsemissiewaarde ah = 8,9 m/s

Onzekerheid K = 3,4 m/s

De opgegeven totale trillingswaarde is gemeten overeenkomstig een standaard testmethode en kan gebruikt worden om het ene gereedschap met het andere te vergelijken. De waarde kan ook gebruikt worden voor de eerste beoordeling van de blootstelling aan trillingen. WAARSCHUWING ○ De trillingsemissie tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. ○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait, inclusief de triggertijd). 0000BookM12VE.indb310000BookM12VE.indb31 2017/11/3016:52:512017/11/3016:52:5132 Español (Traducción de las instrucciones originales)

Wij verklaren onder onze eigen verantwoordelijkheid dat Bovenfreesmachine, geïdentifi ceerd door het type en de specifi eke identifi catiecode*1), voldoet aan alle relevante bepalingen van de richtlijnen*2) en normen*3). Technische documentatie bij*4) – zie onder. De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen. Deze verklaring is van toepassing op producten voorzien van de CE- markeringen. Deutsch Español
