GEBRUIKSAANWIJZING DTW285 MAKITA

Model: DTW284 DTW285
Bevestigingscapaciteiten Standa	ardbout M10 - M20
	Bout met hoge trekvastheid M10 - M16
Vierkante aandrijfkop 12,7 mm
Nullasttoerental Slagkracht hard	0 - 2.800 min	-1
	Slagkracht gemiddeld 0 - 2.100 min	-1
	Slagkracht zacht 0 - 1.600 min	-1
Slagen per minuut Slagkracht hard	0 - 3.500 min	-1
	Slagkracht gemiddeld 0 - 2.600 min	-1
	Slagkracht zacht 0 - 1.800 min	-1
Totale lenghte 147 mm
Nominale spanning 14,4 V gelijkspanning 18 V gelijkspanning
Nettogewicht		1,4 - 1,6 kg	1,5 - 1,8 kg

In verband met ononderbroken research en ontwikkeling, behouden wij ons hetrecht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.
- De technische gegevens können van land tot land verschillen.
- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De Lichtste en zwaarde combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijkke accu's en laders

Accu	Model 14,4 V gelijkstroom	BL1415N / BL1430B / BL1440 / BL1460B
	Model 18 V gelijkstroom	BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B
Lader		DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH / DC18WC

Sommige van de hierboven vermelde accu's en laders zich maybeik Niet leverbaar afhankelijk van waar u woont.

WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik en eige andere accu of lader kan leiden tot letsel en/of brand.

Gebruiksdoelseinden

Dit gereedschap is bedoeld voor het vastdraaien van bouten en moeren.

Geluidsniveau

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN62841-2-2:

ModelDTW285

Geluidsdrukniveau (_pA) : 99 dB (A)

Geluidsvermogenniveau (L_WA) : 107 dB (A)

Onzekerheid (K): 3 dB (A)

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebrukt voor eenbeoordeling vooraf van de blootstelling.

WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zichen gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsduurgedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-2-2:

ModelDTW285

Gebruikstoepassing: bevestigen met behulp van slagwerking van bevestigingsmiddelen tot de maximalecapaciteit van het gereedschap

Trillingsemissie (a_h) .. 11,5m / s^2

Onzekerheid (K): 1,5m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standardtestmethode en kan/ können worden gezrukt om dit gereedschap te vergelijkden met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebrukt voor een beoordeling vooraf van de bloatstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het soort werkstuk waarmee worden gewerkt.
WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter beschering van de gebruiker die zijn gebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscyclus, zoals de tijsdsuur gedurende welke het gereedschap isuitgeschakeld en stationair draait, naast de ingeschakelde tijsdsduur).

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegt in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-waarschuwingen, aanwijzingen, afbeeldingen en technische gegevens behorend bij dit elektrische gereedschap aandachtig door. Als u nicht alle onderstaande aanwijzingen naleeft, kan dat resulteren in brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het Lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accuslagmoersleutel

1. Houd elektrisch gereedschap vast bij het geïsoleerde oppervlak van de handgrepen wanner u werkt opplaatsen waar het bevestigingsmaterial in aanraking kan komen met verborgen bedrading. Wanner bevestigingsmaterialen in aanraking komen met onder spanning staande draden, zullen de nicht-geïsoleerde meta-len delen van het gereedschap onder spanning komen te staan zodat de gebruiker een elektrische schok kan krijgen.
2. Draag oorbeschemers.
3. Controller de slagdop nauwkeurig op slijtage, scheuren of beschadiging alvorensudeau op het gereedschap te monteren.
4. Houd het gereedschap stevig vast.
5. Houd uw handen uit de buurt van draaiende onderdelen.
6. Raak de slagdop, de bout, de moer of het werkstuk Niet onmiddelijk na gebruik aan. Zij hunnen bijzonder heet zich en brandwonden op uw huid veroorzaken.
7. Zorg ervoor dat u stevig staat op een vast ondergrond. Bij gebruik van het gereedschap op een hoge plaats dient u ervoor te zorgen dat niemand beneden u aanwezig is.
8. Het juiste aandraaimoment kan verschillen afhankelijk van de soort en maat van de bout. Controller het aandraaimoment met een momentsleutel.
9. Verzeker u ervan dat er geen elektriciteitskabels, waterleidingen, gasleidingen, enz. zich die een gevaarlijke situatie zouden könnenveroorzaken als ze worden beschadigd door het gebruik van dit gereedschap.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstrumenties voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoorde accu worden gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu Niet uit elkaar en saboteer hem Niet. Dit kan leiden tot brand, buitensporigeitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddelijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als elektrolyt in uw ogen isterechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddelijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheidveroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu Niet in een bak waarin andere metalen voorwerpen zoals spijkers, Munten e.d. worden bewaard.
(3) Stel de accu Niet bloot aan water of regen. Kortsluiting van de accu kanoorzaak zichn van een groote stroomafgithe, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gelebruik het gereedschap en de accu Niet opplaatsen waar de temperatuur kan oplopen tot 50^ of hoger.

2. Werp de accu nooit in het vuur, ook nicht wanner hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.

3. Laat de accu Niet vallen, sla er geen spijker in, snijd er Niet in, gooier net mee en stoot hem Niet wegen een hard voorwerp. Dergelijkke handelingen können leiden tot brand, buitensporige hitte of een explosie.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijkke doord derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artworkel dat worden getransporteerd is hetoodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan möglichst strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afgedekt met tape en de accu要去zadanig worden verpakdtatdeze Niet kan bewegen in deverpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu deplaatselijke voorschriften.

2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita+zijn aanbevolen. Als de accu's worden aangebracht in Niet-compatible gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.

3. Als u het gereedschap gedurende een langtijd Niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden+kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hare accu.
5. Raak de aansluitpunten van het gereedschap Niet onmiddelijk na gebruik aan,ondat deze heet genoeg hunnenzem brandwonden teveroorzaken.
6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingsen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waar-door brandwonden of persoonlijk letsel hunnen ontstaan.
7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu Niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.
8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

ALETOP: Gebruik uitsluitend originele Makita accu's. Het gebruik van Niet-originele accu's, of accu's die zich gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schadeverozaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanner u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opniew op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstempoatuur:tussen 10^ en 40^. Laat een warmer accu afkoelen alvorens hem op te laden.
4. Als de accu Niet worden gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een langeijd (meer danzes maanden) Niet gaat gebruiken.

BESCHRIJVING VAN DE FUNCTIONS

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

ALET OP: Schakel het gereedschap.altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu Niet stevig vasthoudt, hunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel wordenveroorzaakt.

Fig.1: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen versuscuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accuuit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accuuit met de groef in de behuizing en duwt u de accu op zichplaats. Steek de accu zo ver möglichk in het gereedschap tot u een klikgeluid hoort. Wanner het rode deel zichtaar is, zoals aangegeven in de afbeelding, is de accu Niet geheel vergrendeld.

ALET OP: Breng de accu.altijd helemaal aan totdat het rode deel nicht meer zichtbaar is. Als u dit Niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
ALET OP: Breng de accu Niet met kracht aan. Als de accu Niet gemakkelijk in het gereedschap kan worden geschoven, worden dieze Niet goed aangebracht.

Het gereedschap is uitgerust met een gereedschap-/ accubeveiligingsysteme. Dit system schakelt automatisch de voeding uit om de levensduur van het gereedschap en de accu te verlungen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan een van de volgende omstandigheden worden blootgesteld:

Overbelastingsbeveiling

Deze beveiliging treedt in werkung wanner het gereedschap worden gelebruikt op een manier waarop een abnormaal hoge stroomsterkte worden getrokken. In die situatie schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap overbelast raakte. Schakel verwolgens het gereedschap in om het wee te starten.

Oververhittingsbeveiliging

Deze beveiliging treedt in werkung wonneer het gereedschap of de accu oververhit is. In die situatie LAST u het gereedschap en de accu eerst afkoelen voordat u het gereedschap opnieuw inschakelt.

Bveiliging gegen te ver ontladen

Deze beveiliging treedt in werkung wanner de resterende acculading laag worden. In die situatie verwijdert u de accu vanaf het gereedschap en laadt u de accu op.

De resterende acculading controlleren

Alleen voor accu's met indicatorlampjes

Fig.2: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende accumulating te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes Resterende			acculading
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
			Er kan een storing+zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijkke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wonneer het accubeveiligingsssystem in werking is getreden.

De resterende acculading aangeven

Afhankelijk van het land

Wanner u de trekkerschakelaar inknijpt, worden de resterende acculading aangegeven op het LED-display. De resterende acculading worden aangegeven zoals in de onderstaande tabel.

Toestand van accu-indicator Resterende
Aan Uit	acculading
	50% tot 100%
	20% tot 50%
	0% tot 20%

OPMERKING: Wanner het LED-display uit gaat, is het gereedschap uitgeschakeld om acculading te besparen. Om de resterende acculading te controlen, knijpt u de trekkerschakelaar iets in.

OPMERKING: Het LED-display gaat onceveer een minuut nadat u de trekkerschakelaar hebt losgelatenuit.

OPMERKING: Wonneer het LED-display oplicht en het gereedschap stopt ondanks dat de accu opgeladen is, maar u het gereedschap volledig afkoelen. Als de status nicht verandert, stopt u het gebruik enaar u het gereedschap repareren door eenplaatselijk Makita-servicecentrum.

OPMERKING: Wonneer het gereedschap oververhit is, knippert het Licht gedurende een minuut waarna het LED-display uit gaat. In dat geval maar u het gereedschap afkoelen alvorens het wee in gebruik te nemen.

De trekkerschakelaar gebruiken

Fig.4: 1. Trekkerschakelaar

ALET OP: Alvorens de accu in het gereed-schap teplaatsen, moet u altijd controlleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert maar de stand "OFF".

Om het gereedschap te starten, knijpt u gewoon de trekkerschakelaar in. Hoe harder u de trekkerschakelaar inknijpt, hoe sneller het gereedschap draait. Laat de trekkerschakelaar los om het gereedschap te stoppen.

OPMERKING: Het gereedschap stopt automatisch wanneer u de trekkerschakelaar gedurende ongeveer 3 Minutes ingeknepen houdt.

De lamp op de voorkant gebruiken

ALETOP: Kijk nicht direct in het lamplicht of in delichtbron.

Fig.5: 1. Lamp
Fig.6: 1. Knop

Om de lampstatus in te schakelen, houdt u de knop 2. gedurende een seonde ingedrukt. Om de lampstatusuit te schakelen, houdt u de knop 3. maals gedurende een seonde ingedrukt.

Als de lampstatus is ingeschakeld, knijpt u de trekkerschakelaar in om de lamp in te schakelen. Om uit te schakelen, laat u hem los. Ongeveer 10 seconden nadat u de trekkerschakelaar hebt losgelaten,.gaat de lamp uit.

Wanner de lampstatus uitgeschakeld is, zal de lamp nicht gaan branden, ook al knijpt u de trekkerschakelaar in.

OPMERKING: Om de lampstatus te controleren, knijpt u de trekkerschakelaar in. Als de lamp gaat branden wanner u de trekkerschakelaar inknijpt, is de lampstatus ingeschakeld. Als de lamp niet gaat branden, is de lampstatusuitgeschakeld.
OPMERKING: Gebruik een droge doeok om vuil van de lens van de lamp af te vegen. Wees voorzichtig dat u de lens van de lamp Niet bekrast omdat dan de verlichting minder worden.
OPMERKING: U kurz de lampstatus nicht omschakelen, zolang de trekkerschakelaar worden ingeknepen.
OPMERKING: Ongeveer 10 seconden na het loslaten van de trekkerschakelaar(Int u de lampstatus omschakelen.

De omkeerschakelaar bedieren

Fig.7: 1. Omkeerschakelaar

ALET OP: Controller altijd de draairichting alvorens het gereedschap te starten.
ALET OP: Verander de stand van de omkeerschakelaar alleen nadat het gereedschap volledig tot stilstand is gekomen. Als u de draairichting verandert verwijl het gereedschap nog draait, kan het gereedschap beschadigd raken.
ALET OP: Zet de omkeerschakelaar.altijd in de neutrale stand wonneer u het gereedschap nicht gebruikt.

Dit gereedschap heeft een omkeerschakelaar voor het veranderen van de draairichting. Druk de omkeerschakelaar in vanaf kanf A voor de draairichting rechtsom, of vanaf kanf B voor de draairichting linksom.

Wanner de omkeerschakelaar in de neutrale stand staat, kan de trekkerschakelaar nicht worden ingeknepen.

Wijzigen van de slagkracht/installing

Fig.8: 1. Instelbaar op vier standen 2. Harde slagkracht 3. Gemiddelde slagkracht 4. Zache sleagkracht 5. Automatisch stoppen bij acheituit draaien 6. Knop

U=kunt de slagkracht in vier standen instellen:hard, gemiddeld, zacht en automatisch stoppen bij anschteruit draaien.

Om de stap te selecteren, drukt u op de knop

U kurz de slagkracht veranderen binnen ongeveer een minuut nadat u de trekkerschakelaar hebt losgelaten.

Met de harde, gemiddelde en zachte slagkrachtkestunt u de meest geschikte aandraikrachtkiezen voor de werkzaamheden.

De stand automatisch stoppen bij anschteruit draaien werkt alleen wanner de trekker helemaal worden ingeknepen verwijl het gereedschap linksom draait. Wanner de bout/moer voldoende los is gedraaid, stopt het gereedschap de slagwerking en het draaien.

Technische gegevens van elke stap in slagkracht

Aanduiding van slagkracht op display	Maximaal aantal slagen Toe	passing Werkzaamheden
Hard	3.500 min-1	Aandraaien wanner kracht en snelheid gewenst+zijn.	Een stalen frame moneren.
Gemiddeld	2.600 min-1	Aandraaien wanner u voldoende en doseerbare kracht nodig hebtt.	Steigers of frames moneren of demoneren.
Zacht	1.800 min-1	Vastdraaien wanner u precies要去+kennen bijregelen bijkleine maat boutein.	Meubels moneren.
Automatisch stoppen bij皇后-uit draaien	3.500 min-1	Losdraaien in de instellingautomatisch stoppen.	Bouten/moeren losdraaien.

OPMERKING: De stand automatisch stoppen bij anschteruit draaien is alleen beschikbaar wanner het gereed-schap linksom draait. Wanner het gereedschap in de stand automatisch stoppen bij anschteruit draaien rechtsom draait, zich de slagkracht en het toerental hetzelfde als in de stand voor harde slagkracht.

MONTAGE

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens enig werk aan het gereedschap uit te voeren.

Selecteren van de juiste slagdop

Gebruik aktijd de juiste maat slagdop voor het vastdraaien van bouteen en moeren. Het gebruik van een slagdop met een verkeerde maat za een onnauwkeurig en onregelmatig aandraaimoment en/of beschadiging van de bout of moer tot gevolg hebben.

Een slagdop aanbrengen of verwijdersen

Optioneel accessoire

ALET OP: Zorg ervoor dat de slagdop en het bevestigingsdeel Niet beschadigd zich voordat u de slagdop aanbrengt.
ALET OP: Nadat u de slagdop hebt aangebracht, controleert u of deze stevig vast zit. Alsdeze eraf kommt, mag u hem nicht gebruiken.

OPMERKING: De manier waarop de slagdop worden aangebracht verschift afhankelijk van het type vierkante aandrijfkop van het gereedschap.

Gereedschap met een ringveer

Voor een slagdop zonder O-ring en pen

▶ Fig.9: 1. Slagdop 2. Vierkante aandrijfkop 3. Ringveer

Duw de slagdop op de vierkante aandrijfkop tot hij op zich planta wirdt vergrendeld.

Om de slagdop te verwijderen, trekt u deze gewoon eraf.

Voor een slagdop met O-ring en pen

Fig.10: 1. Slagdop 2. O-ring 3. Pen

Verwijder de O-ring uit de groef in de slagdop en verwijder daarna de pen uit de slagdop. Plaats de slagdop op de vierkante aandrijfkop zodat het gat in de slagdop isuitgelijnd met het gat in de vierkante aandrijfkop.

Steek de pen door het gat in de slagdop en het gat in de vierkante aandrijfkop. Breng daarna de O-ring wee op+zijn oorspronkelijke plaats in de groef in de slagdop aan, zodat de pen op+zijnplaats worden gehonden.

Om de slagdop te verwijderen, voert u deze procedure in omgekeerde volgorde UIT.

Gereedschap met een arrêteerpen

Fig.11: 1. Slagdop 2. Gat 3. Vierkante aandrijfkop 4. Arreteerpen

Lijn het gat in de zijkant van de slagdop uit met de arre- teerpen op de vierkante aandrijfkop en druk de slagdop op de vierkante aandrijfkop totdat die op+zijn plaats vastklikt. Indien nodiglicht aantikken.

Om de slagdop te verwijderen, trekt u deze gewoon eraf. Als deze moeilijk kan worden verwijderd, drukt u de arrêteerpen in terwijl u aan de slagdop trekt.

De haak aanbrengen

WAARSCHUWING: Gebruik de opgang/- bevestigingsmiddelen alleen waarvoor ze bedoeld zichn, d.w.z. ophangen aan een gereedschapsgord tussen werkzaamheden ofijdens pauzes.
WAARSCHUWING: Wees voorzichtig dat de haak Niet overbelast worden aangezien een te hoge kracht of onregelmatige overbelasting kan leiden tot beschadiging van het gereedschap met persoonlijk letsel tot gevolg.

ALET OP: Als u de haak aanbrengt, bevestigt u deze altijd stevig met de schroef. Als u dit Niet doet, kan de haak losraken en tot persoonlijk letsel leiden.
ALET OP: Verzeker u ervan dat het gereed-schap veilig hangt voordat u het loslaat. Door onzorgvuldig of ongebalanceerd ophangen kan het gereedschap eraf vallen en persoonlijk letsel wordenveroorzaakt.

Fig.12: 1. Gleuf 2. Haak 3. Schroef

De haak is handig om het gereedschap tijdelijk op te hangen. De haak kan aan iedere zijkant van het gereedschap worden bevestigd. Om de haak te bevestigen, steekt u deze in een gleuf op een zijkant en zet u hem vast met de schroef. Om de haak eraf te halen, draait u de schroef los en haalt u de haak eraf.

Het gat gebruiken

WAARSCHUWING: Gebruik het ophanggat nooit voor iets waar het Niet voor bedoeld is, bijvoorbeeld om het gereedschap mee vast te binden op een hoge plaats. Stuikdruk in een zwaar belast gat kan het gat beschadigen, waardoor letsel kan ontstaan bij u of mensen rondom of onder u.

Fig.13: 1. Ophanggat

Gebruik het ophanggat achteraan de onderkant van het gereedschap om het gereedschap aan een muur te hangen met behulp van een ophangkoord of soortgelijk touw.

BEDIENING

ALET OP: Druk de accu.altijd stevig aan totdat die op zichn plaats vastklikt. Wanneer het rode deel aan de bovenkant van de knop nog zichtaar is, zit de accu er nog nicht helemaal in. Schuif hem er helemaal in totdat het rode deel Niet meer zichtaar is. Als u dit nalaat, zou de accu uit het gereedschap kennen vallen en uzelf of anderen kennen verwonden.

Fig.14

Houd het gereedschap stevig vast enplaats de slagdop over de bout of moer. Schakel het gereedschap in en draai vast gedurende de juiste aandraaitijd.

Het juiste aandraaaimoment kan verschillen afhankelijk van het soort en de maat van de bout, het materiaal van het te bevestigen werkstuk, enz. De verhoudingussen het aandraaaimoment en de aandraaitijd is aangegeven in de grafieken.

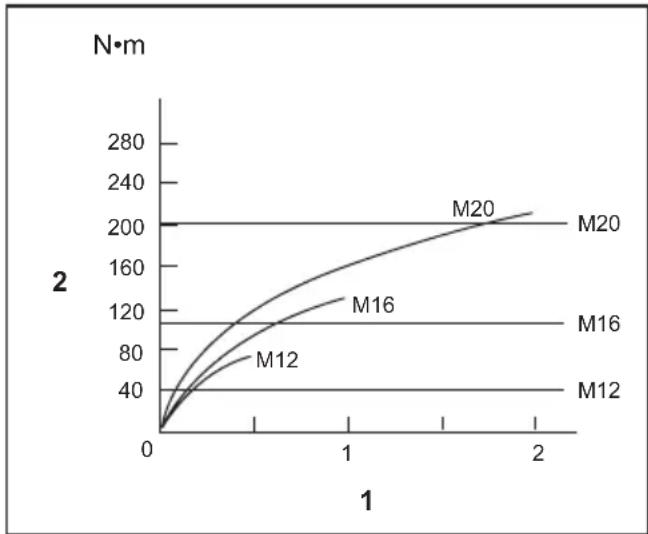

Juiste aandraaimoment voor een standardbout

1. Aandraaitijd (seconden) 2. Aandraaimoment

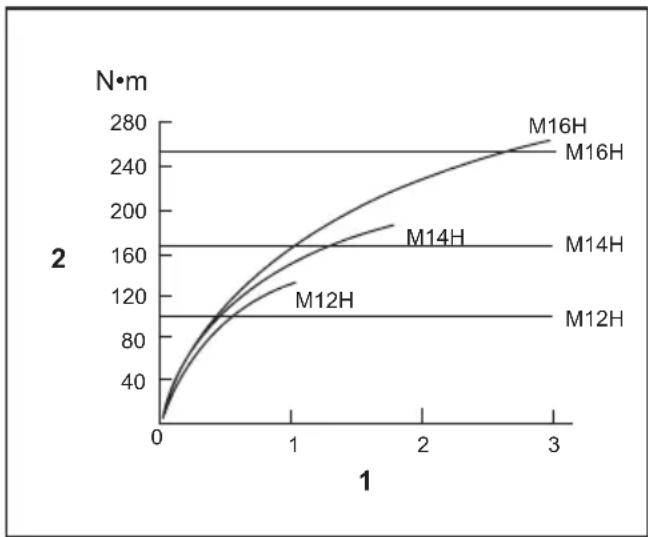

Juiste aandraaimoment voor een bout met hogtrekvastheid
1. Aandraaitijd (seconden) 2. Aandraaimoment

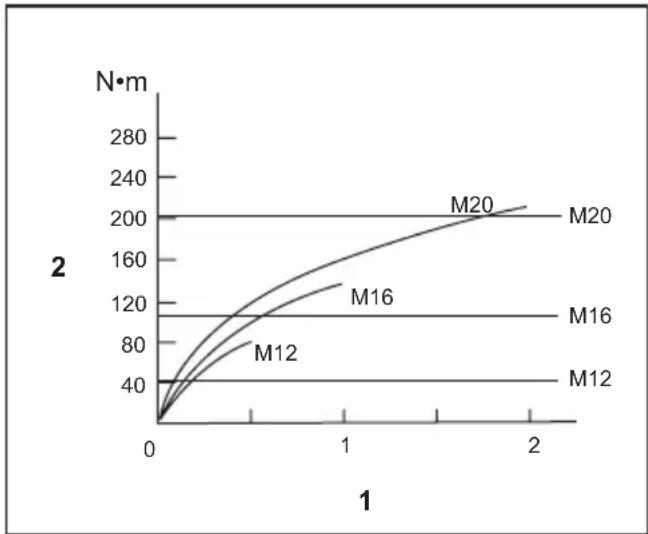

Juiste aandraaimoment voor een standardbout

1. Aandraaitijd (seconden) 2. Aandraaimoment

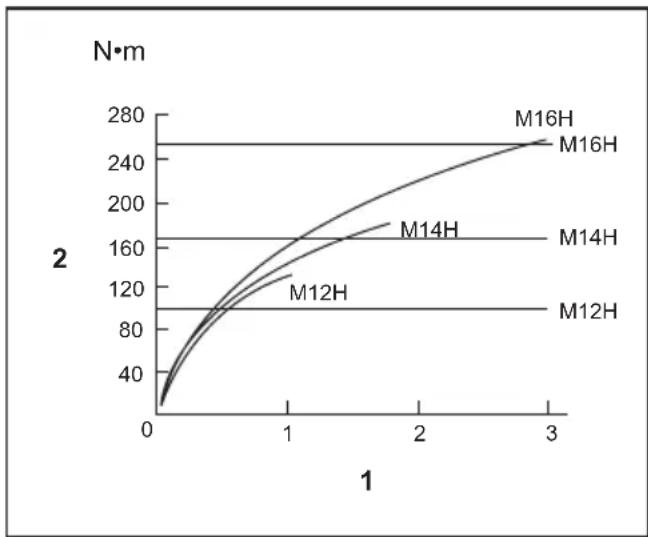

Juiste aandraaimoment voor een bout met hogetrekvastheid
1. Aandraaaitijd (seconden) 2. Aandraaimoment

OPMERKING: Houd het gereedschap recht voor de bout of moer.

OPMERKING: Een buitensporig hoog aandraaimoment kan de bout/moer of slagdop beschadigen. Voordat u aan het werk gaat, dient u alttijd even proof te draaien, om de juiste aandraaitijd voor uw bout of moer te bepalen.

OPMERKING: Als u het gereedschap onafgebrozen hebt gebruikt totdat de accu—helemaal leeg is, maar u het gereedschap eerst 15 minuten rusten voordat u doorgaat met een andere accu.

Het aandraaimoment wordt beinvloed door een groot aantal verschillende factoren, waaronder de volgende. Controleer na het vastdraaien altijd het aandraaimoment met een momentsleutel.

1. Wanner de accu bjna leeg is, neemt de spanning af en verminder het aandraaimoment.
2. Slagdop

3. Het gebruik van een slagdop van een verkeerde maat za resulteren in een lager aandraaimoment.

4. Een versleteen slagdop (slijtage aan het zes-kantig of vierkante uiteinde) zal resulteren in een lager aandraaimoment.

3. Bout

Zelfs wanner het koppelcoefficient overeenkomt met de boutklasse, hangt het juiste aandraaimoment af van de boutdiameter.
Zelfs wonneer de boutdiameters gelijk zijn, hangt het juiste aandraaimoment af van het koppelco-efficient, de boutklasse en de boutlengte.

1. Door het gebruik van een universeelkoppeling of verlengstuk za de aandraaikracht van de slagmoersleutel iets lager�n. Hiervoor kunt u compenseren door wat langer aan te draaien.
2. De manier van vasthonden van het gereedschap en de positie waar de schroef in het materiaal worden gedraaid, hebben een invloed op het aandraaimoment.
3. Bij lagere toerentallen worden ook het aandraaimoment kleiner.

ONDERHOUD

ALET OP: Zorg alsijd dat het gereedschap isuitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijkke. Hierdoor kunnen verkleuring, verrormingen en barsten wordenveroorzaakt.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstellen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en.altijd met gebruik van Makita-verbangingsonderdelen.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat het gevaar van persoonlijke letsel. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met hetplaatselijkke Makita-servicecentrum.

Slagdop
Verlengstuk
- Universeelkoppeling
Dopbitadapter
Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst+kennen bijinbegrepen in de doos van het gereedschap alsstandaard toebehoren. Deze kuren van land tot landverschillen.

ESPECIFICACIONES
