GEBRUIKSAANWIJZING VMM501 VELLEMAN

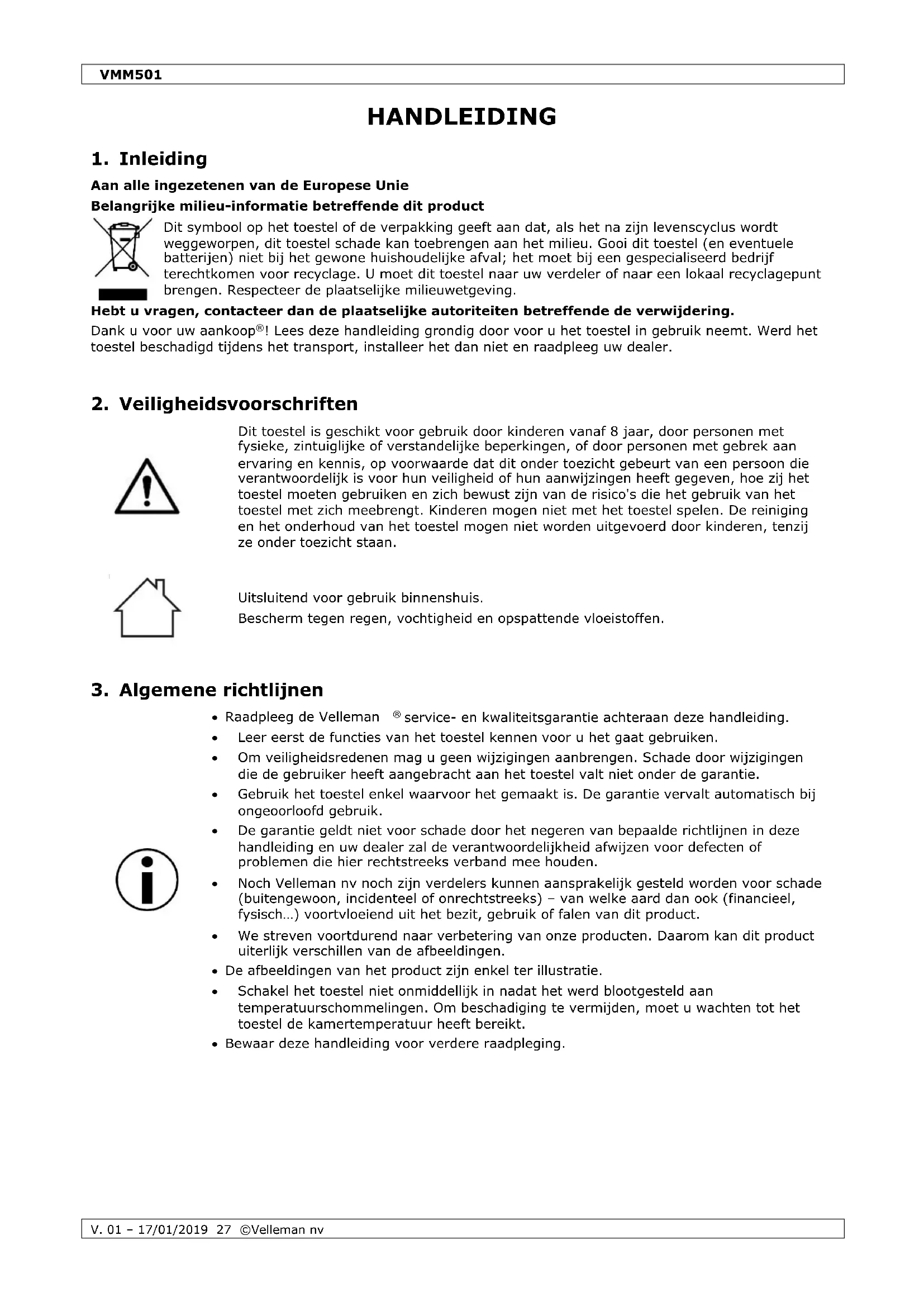

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop

! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

Uitsluitend voor gebruik binnenshuis. Bescherm tegen regen, vochtigheid en opspattende vloeistoffen.

3. Algemene richtlijnen

Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie. Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden. Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product. We streven voortdurend naar verbetering van onze producten. Daarom kan dit product uiterlijk verschillen van de afbeeldingen. De afbeeldingen van het product zijn enkel ter illustratie. Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt. Bewaar deze handleiding voor verdere raadpleging.VMM501

Deze starterskit is een educatieve kit gebaseerd op micro:bit. Deze kit wordt geleverd met elektronische componenten, een breadboard, aansluitkabels en een micro:bit.

2x 100 Ω weerstand (bruin/zwart/bruin/goud)

In deze tutorial gebruiken we de micro:bit om de twee leds afwisselend te laten knipperen. Plaats de nodige componenten op het breadboard (zie afb.).

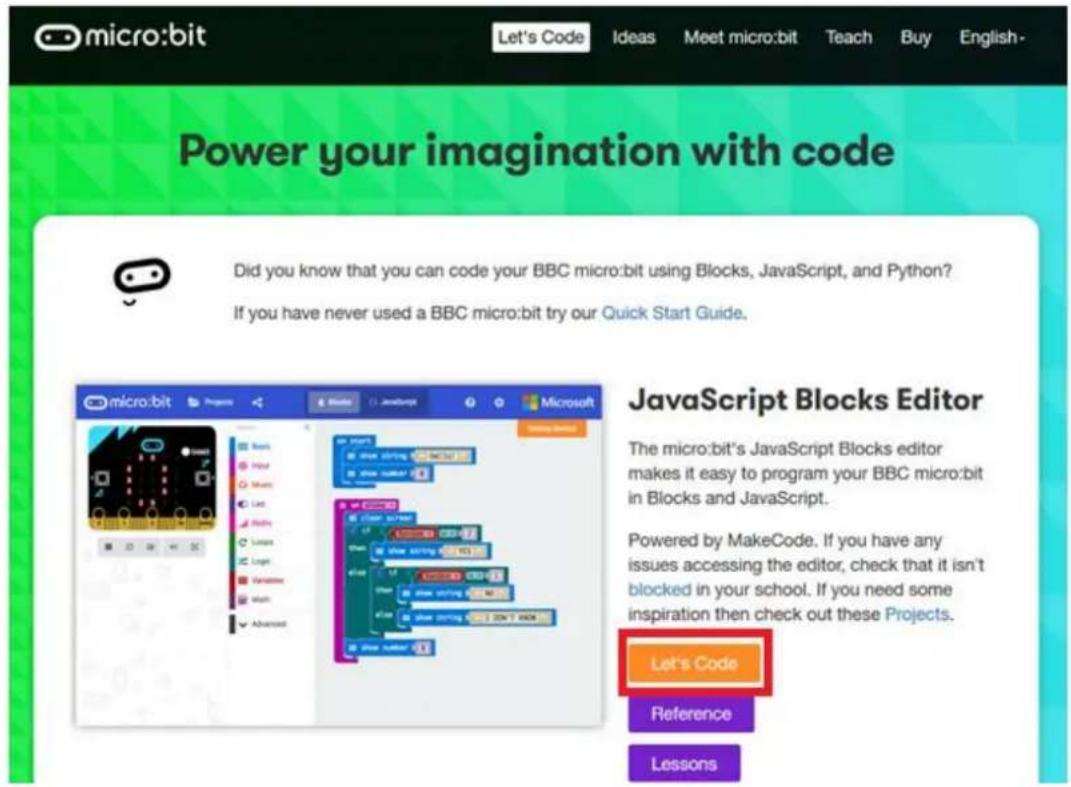

Het programma is geschreven in blokken, online in de webbrowser. Ga naar de website www.makecode.com of https://www.microsoft.com/en-us/makecode?rtc=1 en klik op de knop micro:bit en vervolgens op Start Project.

De micro:bit wordt in een nieuw venster geopend. U kunt nu de code samenstellen met blokken die uit het menu worden gesleept en in de code-editor worden geplaatst. Lees hieronder hoe het werkt...VMM501

V. 01 – 17/01/2019 29 ©Velleman nv

Wat is MakeCode? Eerdere naam PXT – Programming eXperience Toolkit Editor om codes te schrijven voor de micro:bit. Een grafische en beginnersvriendelijke drag-and-drop code-editor vergelijkbaar met Scratch, die online werkt in de browser.

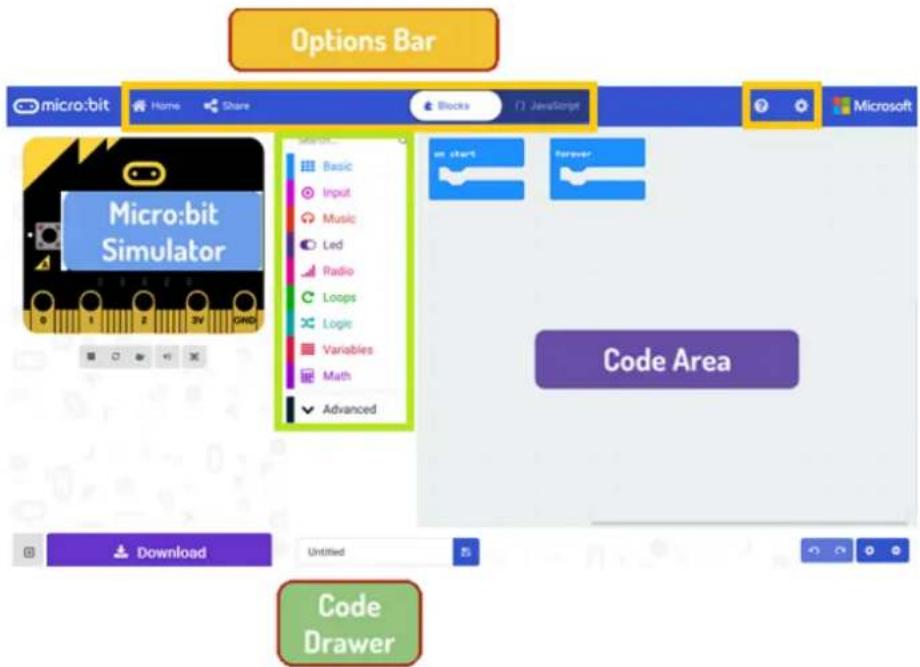

U kunt zien dat de editor uit verschillende secties bestaat. Maak uw code in het codeveld, door blokken te slepen uit het menu Code Drawer. Het resultaat van de code verschijnt onmiddellijk in de micro:bit simulator. Met de knop Download (onderaan de pagina) kunt u de code downloaden en naar de micro:bit uploaden.

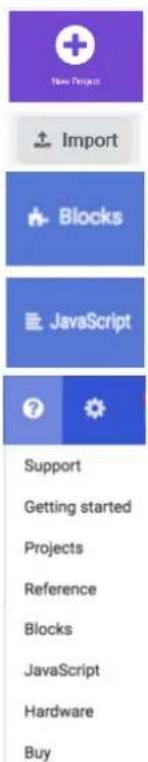

Vervolgens gaan we dieper in op het gebruik van de Optiebalk.VMM501

Klik om een nieuw project te maken of toe te voegen.

Importeer hier uw projecten.

Klik op Blocks om scripts te schijven met de Block-editor.

Klik op het vraagteken voor meer informatie over de verschillende blokken en functies.

Klik op het tandwielicoontje om projectinstellingen te bewerken. Via dit menu kunt u uw projecten een andere naam geven en verwijderen. Reset verwijdert alle opgeslagen projecten, wees dus voorzichtig. Het is meestal het best om Project verwijderen te gebruiken.VMM501

V. 01 – 17/01/2019 31 ©Velleman nv

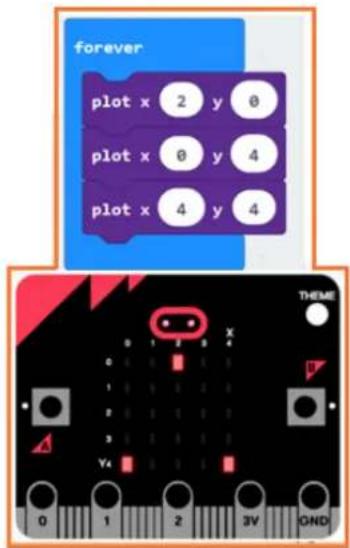

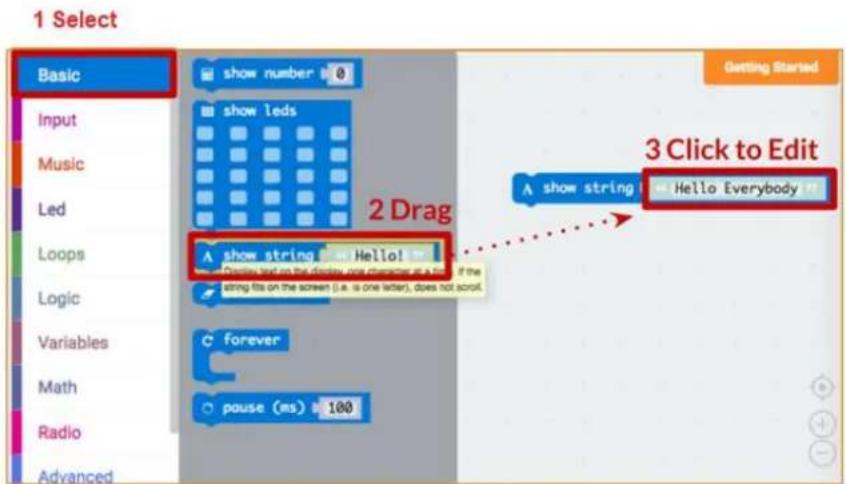

De ledmatrix gebruiken We beginnen met het schrijven van de code! Telkens u klikt op een blok uit het menu, wordt een lijst met alle beschikbare codes weergegeven. Sleep het blok show string uit het menu en klik in het blok om te bewerken.

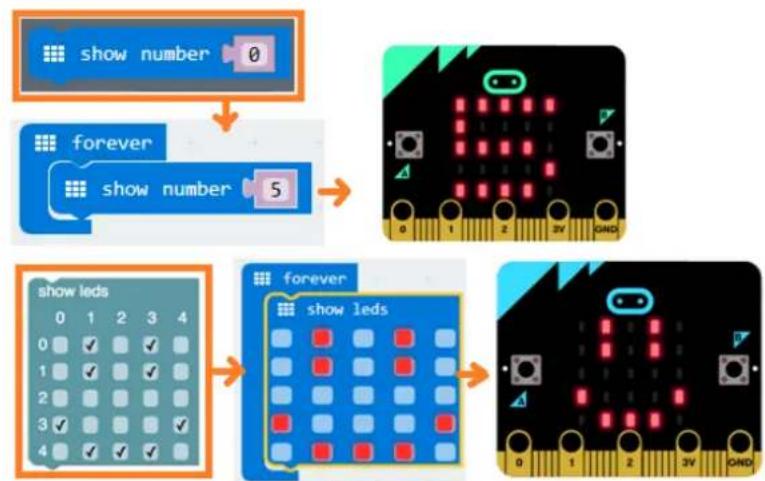

Test de code in de simulator! Say Hello! De stukjes tekst die verschijnen zijn strings. U kunt een willekeurig getal weergeven met show number of een 5x5 pixel afbeelding op het scherm weergeven met show leds.

U kunt ook coördinaten gebruiken om een specifieke led te gebruiken. De coördinaten (0.0) bevinden zich in de linkerbovenhoek.VMM501

Blokken samenvoegen Klik op het blokje dat u wilt samenvoegen. Sleep het blok naar het doelblok totdat de zijkant van het doelblok oplicht. Laat los en de twee blokjes zijn samengevoegd! Als u op het eerste blok klikt, wordt het tweede verplaatst. Als u op het tweede blokje klikt, wordt deze van het eerste losgekoppeld.

Op de micro:bit testen Sluit de micro:bit aan op de computer met een micro-USB-kabel. Een testroutine verschijnt op de micro:bit waarbij u wordt gevraagd om op knoppen te drukken en een spel te spelen. Probeer het uit! Klik op Download om uw script naar een hex-bestand om te zetten en te downloaden. Als Chrome correct is ingesteld, dan kunt u de volgende stap overslaan. Sleep het gedownloade hex.bestand naar de micro:bit drive of klik rechts en kies Send To in Windows

U hebt uw eigen uw toestel geprogrammeerd! Bekijk de onderstaande code.VMM501

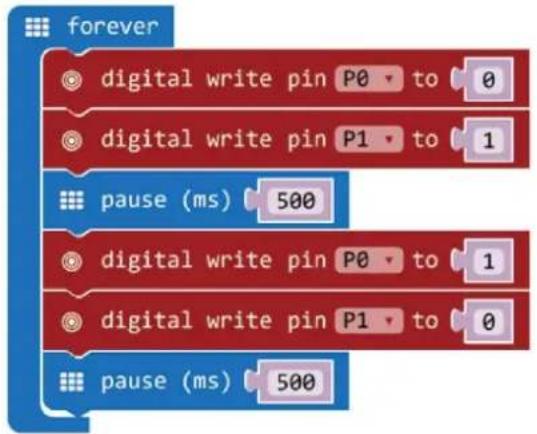

Sleep de blokken om de code te maken (zie afb.). Het blok digital write pin P0 to 0 bevindt zich in het menu onder Advanced Pins. De blokken forever en pause (ms) 100 bevinden zich in het menu onder Basic.

Stel de waarde voor P0 in op 0. LED0 off = low voltage = 0 V = digital 0. Stel de waarde voor P1 in op 1. LED1 on = high voltage = 5 V = digital 1.

Stel de pauze in op 500 ms.

Stel de waarde voor P0 in op 1. LED0 on = high voltage = 5 V = digital 1. Stel de waarde voor P1 in op 0. LED1 off = low voltage = 0 V = digital 0.

Stel de pauze in op 500 ms.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

De twee leds knipperen afwisselend. Wat dacht u van een RGB-verkeerslicht maken?VMM501

2x 100 Ω weerstand (bruin/zwart/bruin/goud)

1x drukschakelaar met momentcontact

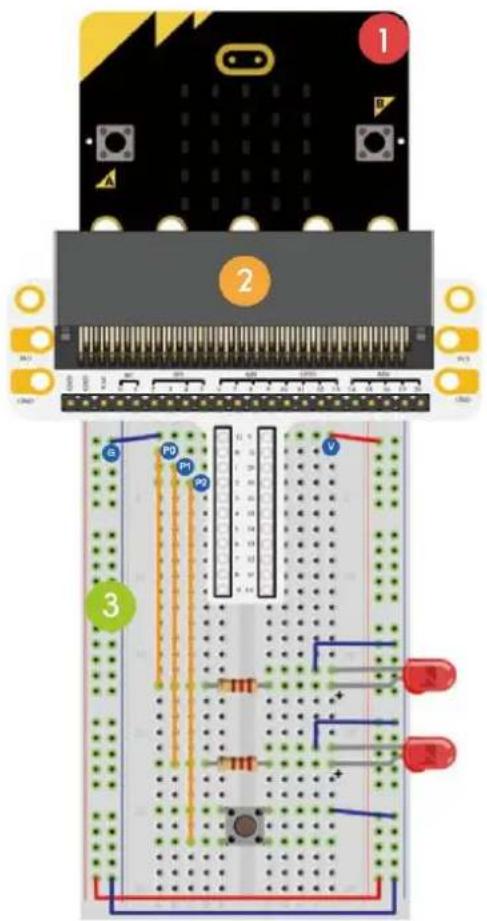

Een knop wordt gebruikt om de knipperende leds te bedienen. Druk op de knop om de leds afwisselend te laten knipperen. Laat de knop los om de led uit te schakelen. Plaats de nodige componenten op het breadboard (zie afb.). Bekijk de onderstaande code.

Sleep de blokken om de code te maken (zie afb.). De blokken digital read pin P0 en digital write pin P0 to 0 bevinden zich in het menu onder Advanced Pins. De blokken forever en pause (ms) 100 bevinden zich in het menu onder Basic. De blokken if then en logic equal function bevinden zich in het menu onder Logic. Sleep het blok logic equal function (=) over het blok true. De twee blokken schuiven in elkaar. Sleep het blok digital read pin P0 over de 0 van het blok logic equal function (=) (zie afb.).VMM501

Stel P2 in als een pull-up weerstand.

Stel digital write pin P0 in op 0 (laag-actief (0 V)). Stel digital write pin P1 in op 1 (hoog-actief (5 V)).

Stel de pauze in op 500 ms.

Stel digital write pin P0 in op 1 (hoog-actief (5 V)). Stel digital write pin P1 in op 0(laag-actief (0 V).

Stel de pauze in op 500 ms.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Druk op de knop en de leds knipperen afwisselend. Hoe zou u de rode led inschakelen door de knop in te drukken en de groene led inschakelen door de knop los te laten?

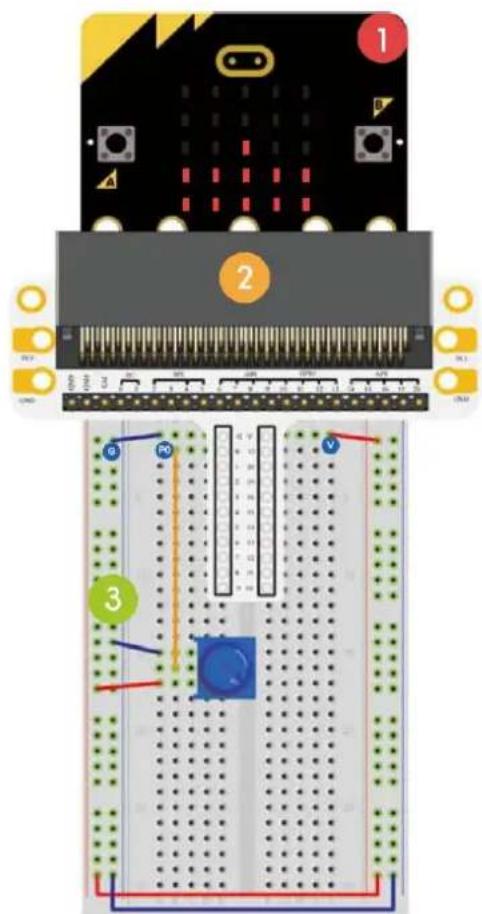

In het voorbeeld hieronder lezen we de uitgangsspanning van de trimpotentiometer uit en geven deze weer op het micro:bit- scherm met een staafdiagram.

Plaats de nodige componenten op het breadboard (zie afb.).VMM501

V. 01 – 17/01/2019 36 ©Velleman nv

Bekijk de onderstaande code.

Sleep de blokken om de code te maken (zie afb.). Het blok plot bar graph of 0 up to 0 bevindt zich in het menu onder LED.

Stel analog read pin in op P0. Dit blok bevindt zich in het menu onder Pins. Stel de waarde in op max. 1023.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Draai de trimpotentiometer. De spanning wordt weergegeven op het micro:bit-scherm in de vorm van een staafdiagram. Als de spanning gelijk is aan 0, verschijnt slechts één enkele pixel op het ledscherm. Bij een waarde van 3.3 V licht het volledige scherm op. Hoe zou u de trimpotentiometer gebruiken om de helderheid van de led aan te passen?

1x 10 kΩ weerstand (bruin/zwart/zwart/rood/bruin)

In het voorbeeld hieronder gebruiken we een fotocel om de helderheid van het micro:bit-scherm te regelen.

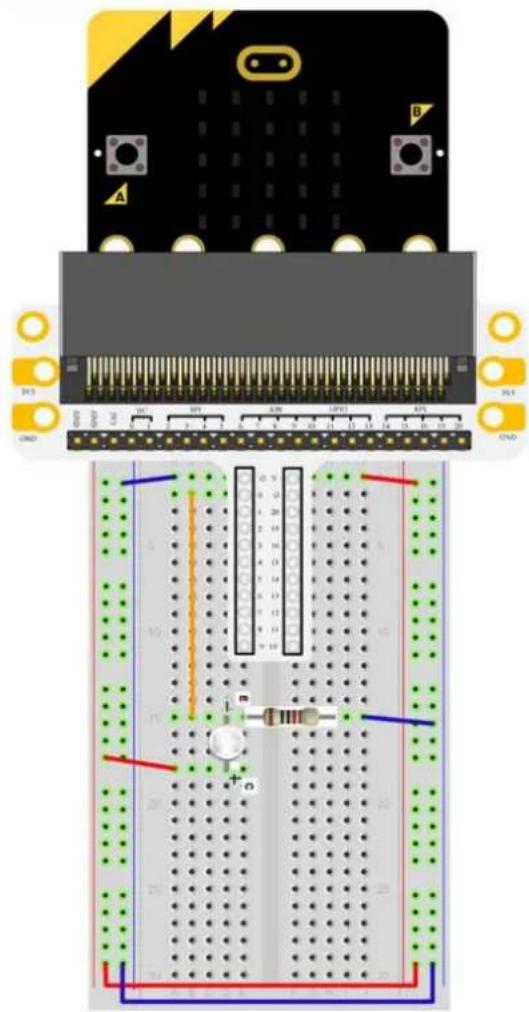

Plaats de nodige componenten op het breadboard (zie afb.).VMM501

V. 01 – 17/01/2019 37 ©Velleman nv

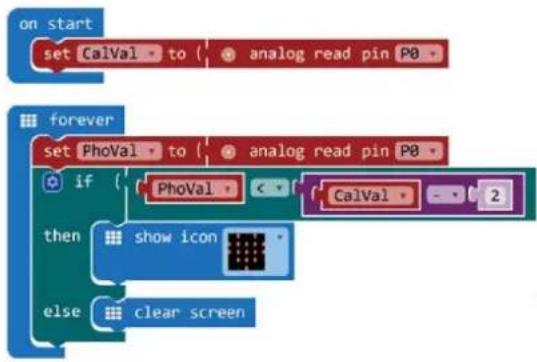

Bekijk de onderstaande code.

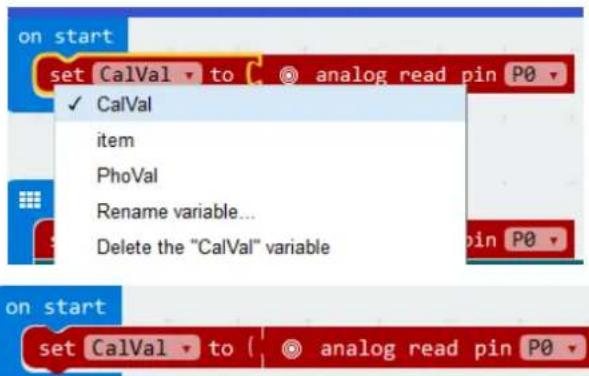

Eerst maken we twee variabelen. Ga naar Variables in het menu en klik op Make a Variable. Voer CalVal in het veld in en klik op Ok. Voer PhoVal in het veld in en klik op Ok. Twee nieuwe variabelen verschijnen in het menu onder Variables.

Deze variabelen zijn later nodig om de gegevens in het register op te slaan. De blokken logic smaller than function en if then else bevinden zich in het menu onder Logic. Het blok mathematical function minus bevindt zich in het menu onder Math. Het blok show icon bevindt zich in het menu onder Basic. Het blok clear screen bevindt zich in het menu onder Basic More. Het blok set item to 0 bevindt zich in het menu onder Variables. Klik op het pijltje en selecteer CalVal of PhoVal.

Sleep het blok logic smaller than function (<)naast het blok if en sleep het over het blok true.

Sleep de variabele PhoVal (vanaf het menu onder Variables) over de eerste 0 van het blok logic smaller than function (<).

Sleep de variabele CalVal (vanaf het menu onder Variables) over de eerste 0 van het blok mathematical function minus. Stel de tweede 0 van demathematical function minus (-) in op 2.

Sleep het blok show icon naast het blok then. Sleep het blok clear screen naast het blok else.

Als PhoVal kleiner is dan CalVal - 2, verschijnt het hart op het display. Als dit niet het geval is, wordt het uitgeschakeld.VMM501

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Opmerking: Reset de micro:bit om de referentiewaarde te kalibreren volgens het huidige helderheidsniveau. Schakel het licht in om het programma correct te starten. Als het licht aan is, wordt niets weergegeven. Als het licht uit is, wordt het hart weergegeven. Hoe kunnen we de fotocel gebruiken om een led aan te sturen?

1x RGB-led (gemeenschappelijke kathode)

3x 10 Ω weerstand (bruin/zwart/bruin/goud)

In het voorbeeld hieronder programmeren we een geleidelijke RGB LED-kleurenovergang.

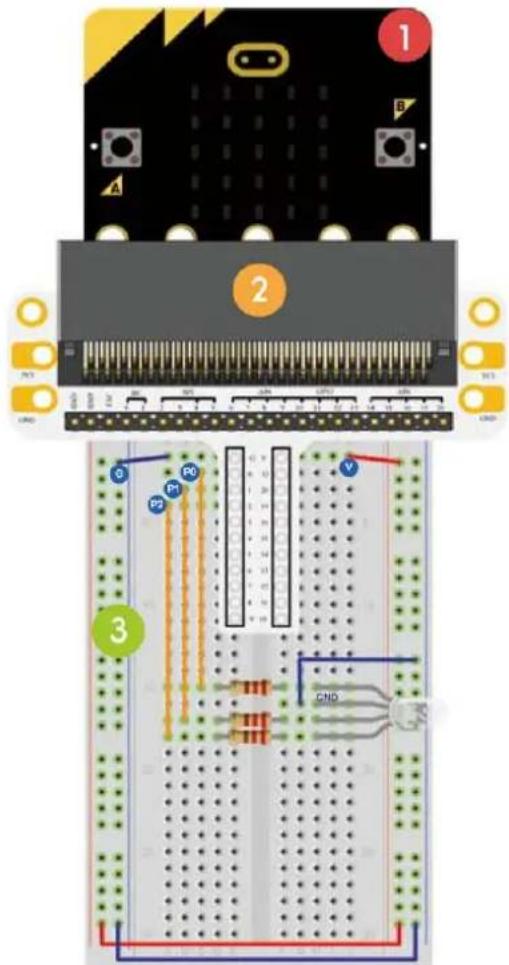

Plaats de nodige componenten op het breadboard (zie afb.).VMM501

V. 01 – 17/01/2019 40 ©Velleman nv

Bekijk de onderstaande code.

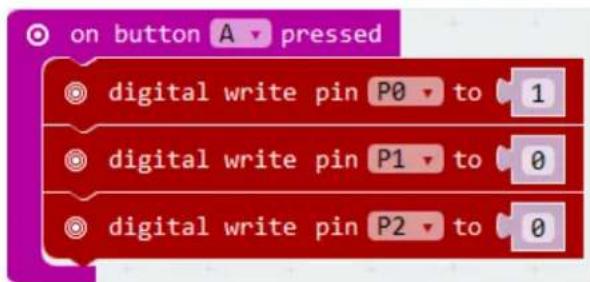

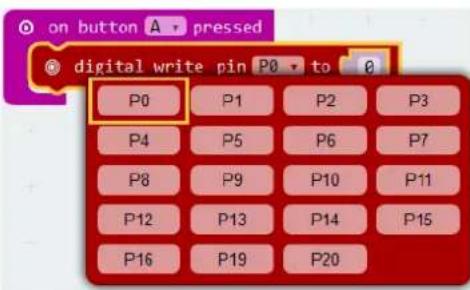

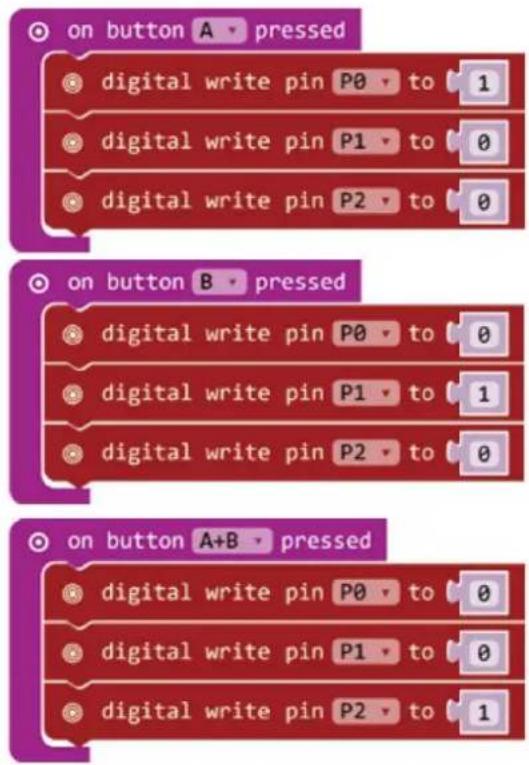

Sleep de blokken om de code te maken (zie afb.). Het blok on button A pressed bevindt zich in het menu onder Input. Het blok digital write pin P0 to 0 bevindt zich in het menu onder Pins. Selecteer optie A in het blok on button A pressed. Sleep 3 blokken digital write pin P0 to 0 en plaats deze in het blok on button A pressed. Stel pin P0 in het eerste blok digital write pin P0 in op 0 en verander de waarde 0 naar 1 (rode led aan). Stel pin P1 in het tweede blok digital write pin P0 in op0 en stel de waarde in op 0 (groene led uit). Stel pin P2 in het derde blok digital write pin P0 in op 0 en stel de waarde in op 0 (blauwe led uit).

Op dezelfde manier, compileer de twee blokken on button B / A + B pressed om de volledige code te maken.VMM501

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Druk op de knop A om de rode led in te schakelen, druk op de knop B om de groene led in te schakelen, druk de knoppen A en B gelijktijdig in om de blauwe led in te schakelen. Hoe zou u een geleidelijke RGB- kleurenovergang creëren?

1x 100 Ω weerstand (bruin/zwart/bruin/goud)

In het voorbeeld hieronder lezen we de omgevingstemperatuur (data) van de analoge temperatuursensor uit en geven de data weer op het micro:bit-scherm. Plaats de nodige componenten op het breadboard (zie afb.). Bekijk de onderstaande code.VMM501

Sleep de blokken om de code te maken (zie afb.). De blokken set pin P0 to emit edge events en set pull P0 to up bevinden zich in het menu onder Pins More. De blokken on event from MICROBIT…EVT_FALL/RISE bevinden zich in het menu onder Control.

Stel het events type in op edge. Stel het blok pull pin in op P0 en up.

Maak een event blok. Sleep het blok on event from MICROBIT…EVT°FALL onder het blok on start. Klik op het eerste pijltje en selecteer de optie MICROBIT_ID_IO_P0 in het keuzemenu. Klik op het tweede pijltje en selecteer de optie MICROBIT_PIN_EVENT_FALL in het keuzemenu. Sleep het blok digital write pin P0 to 0 in het event blok. Stel pin P0 in op P2 en verander de waarde 0 naar 1. Het blok digital write pin P0 to 0 bevindt zich in het menu onder Pins.

Voer dezelfde stappen uit voor het tweede event blok. Klik vervolgens op de tweede pijl en selecteer de optie MICROBIT_PIN_EVENT_RISE in het keuzemenu. Stel pin P0 in op P2 van het blok digital write pin P0 to 0 en stel de waarde in op 0.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Druk de zelfvergrendelende schakelaar in en de led brandt. Druk nogmaals om de led uit te schakelen. Hoe zou u het micro:bit-scherm aansturen met deze zelfvergrendelende schakelaar?

5.7 Temperatuursensor

1x TMP36 temperatuursensor

In het voorbeeld hieronder lezen we de omgevingstemperatuur (data) van de analoge temperatuursensor uit en geven de data weer op het micro:bit-scherm.

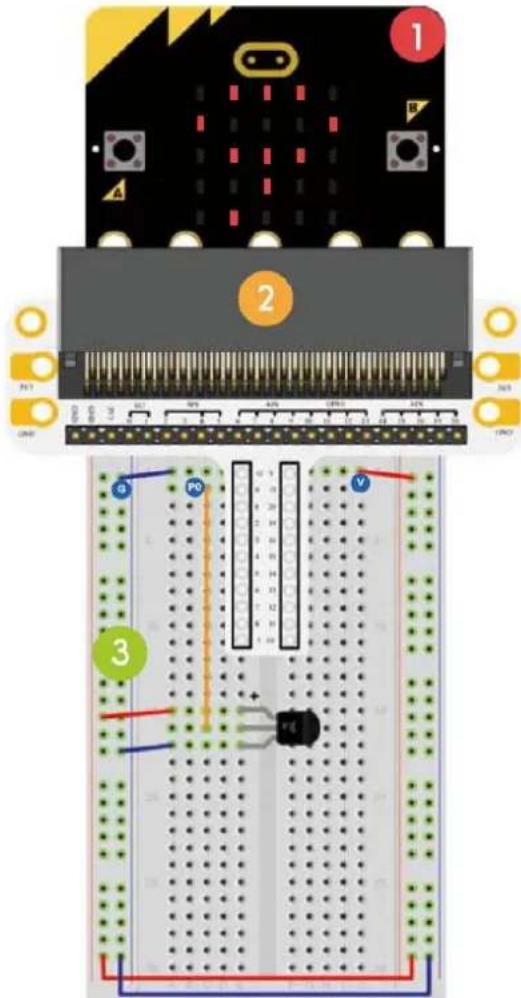

Plaats de nodige componenten op het breadboard (zie afb.).VMM501

V. 01 – 17/01/2019 43 ©Velleman nv

Bekijk de onderstaande code.

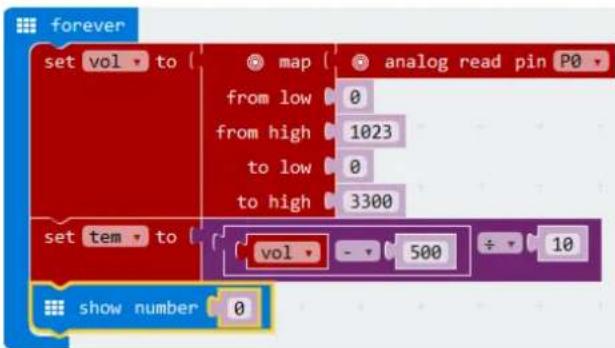

Sleep de blokken om de code te maken (zie afb.). Het blok set item to bevindt zich in het menu onder Variables. De blokken map/from low/from high/to low/to high en analog read pin bevinden zich in het menu onder Pins. De blokken mathematical function minus (-)en divide (/)bevinden zich in het menu onder Math. Het blok show number bevindt zich in het menu onder Basic.

Eerst maken we twee variabelen. Ga naar Variables in het menu en klik op Make a Variable. Voer vol in het venster in en klik op Ok. Voer tem in het venster in en klik op Ok. Twee nieuwe variabelen verschijnen in het menu onder Variables.

Deze variabelen zijn later nodig om de gegevens in het register op te slaan. Sleep het blok set item to in het blok forever en selecteer de optie vol met de pijl.

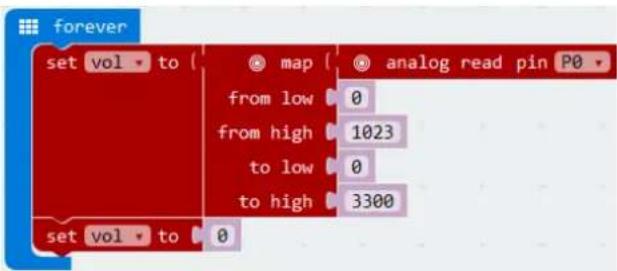

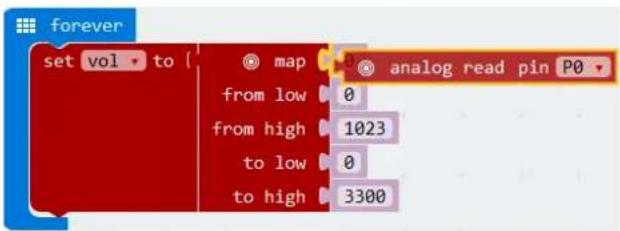

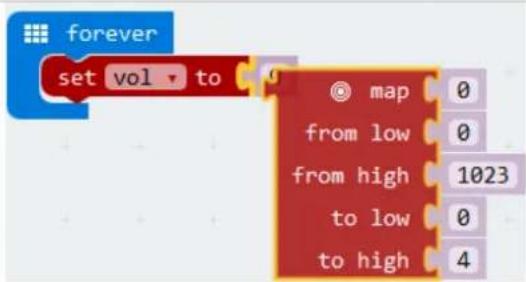

Sleep het blok map/from low/from high/to low/to high over de 0 naast het blok set item to.VMM501

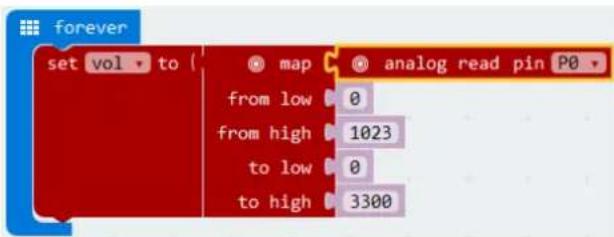

Sleep het blok analog read pin naast het blok map/from low/from high/to low/to highen stel waarde 4 to high in op 3300.

Sleep een blok set item to onder het eerste blok. Wijzig de variabele item in vol met de pijl.

De gemeten spanning in mV met analog read pin P0 is een 8-bit 0-1023 (0-3.3 V) en wordt weergegeven van laag (0 of 0 V) naar hoog (3300 mV of 3.3 V). De gemeten spanning (mV) wordt opgeslagen in de variabele vol.

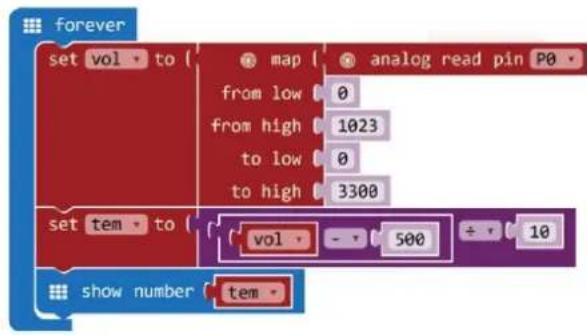

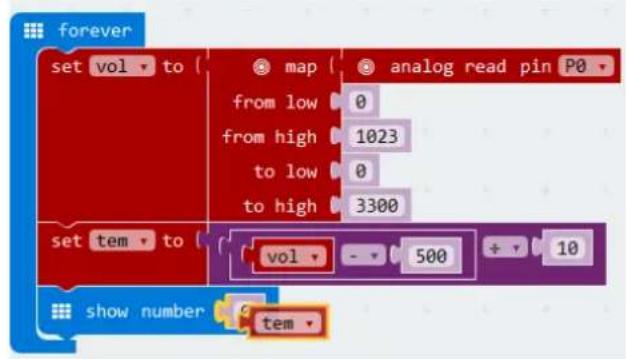

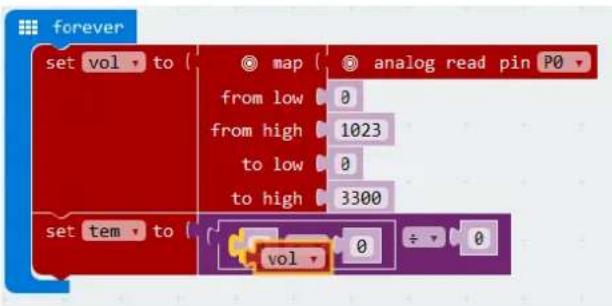

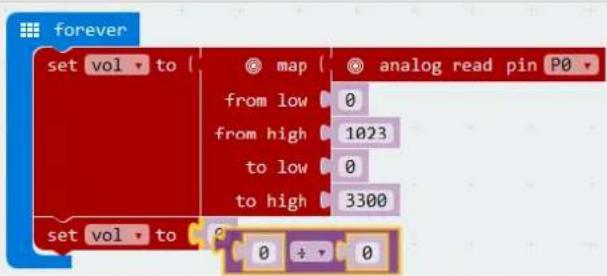

Nu schrijven we een formule om de gemeten spanning om te zetten in temperatuur. 𝑇𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑟𝑒 (°𝐶) = (Output voltage

In deze formule is de uitgangsspanning een variabele vol (gemeten met de TMP36-sensor). Het resultaat van de formule wordt opgeslagen als variabele tem. Laten we de formule schrijven met blokken. Sleep de wiskundige functie divide (/)over de waarde 0 van het blok set vol to.VMM501

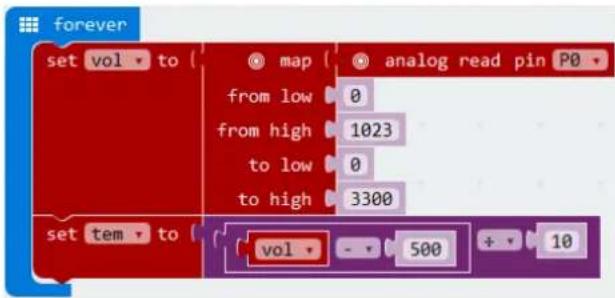

Stel nu de tweede variabele van vol in op tem en sleep de variabele vol over de eerste waarde 0 van de wiskundige functie minus (-). De variabele vol bevindt zich in het menu onder Variables.

Sleep het blok show number onder het blok set tem to.

Sleep de variabele tem over de waarde 0 van het blok show number.VMM501

U hebt net de code geschreven!

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

De twee leds knipperen afwisselend. Hoe zou u de temperatuur in graden Fahrenheit weergeven?

1x batterijhouder met 2x AA 1.5 V-batterij

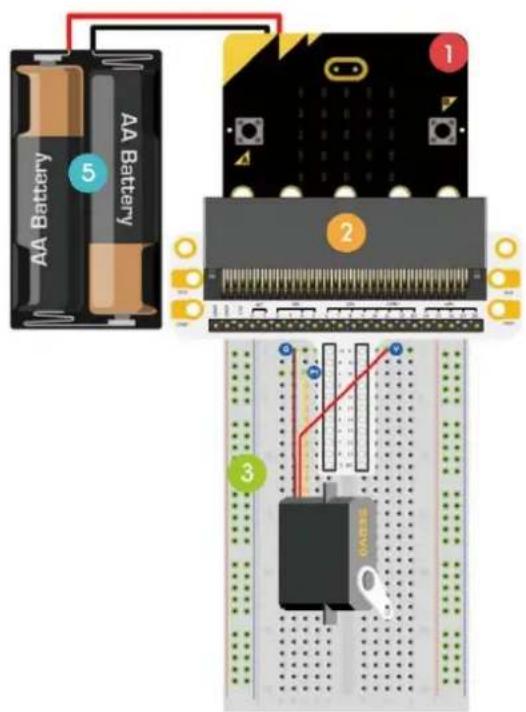

In het voorbeeld hieronder laten we de servo continu draaien binnen een bewegingsbereik van 0-180°. Plaats de nodige componenten op het breadboard (zie afb.). Bekijk de onderstaande code.VMM501

Sleep de blokken om de code te maken (zie afb.). Het blok servo write pin P0 to 180 bevindt zich in het menu onder Pins. De blokken forever en pause (ms) 100 bevinden zich in het menu onder Basic.

Stel P0 in op P1 en stel de waarde in op 0.

Stel de pauze in op 2000 ms.

Stel P0 in op P1. Stel de waarde 0 in op 180.

Stel de pauze in op 2000 ms.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

U kunt zien dat de servo van 0 tot 180 graden draait. Hoe zou u een klokthermometer met een temperatuursensor en een servo maken?

1x 100 Ω weerstand (bruin/zwart/bruin/goud)

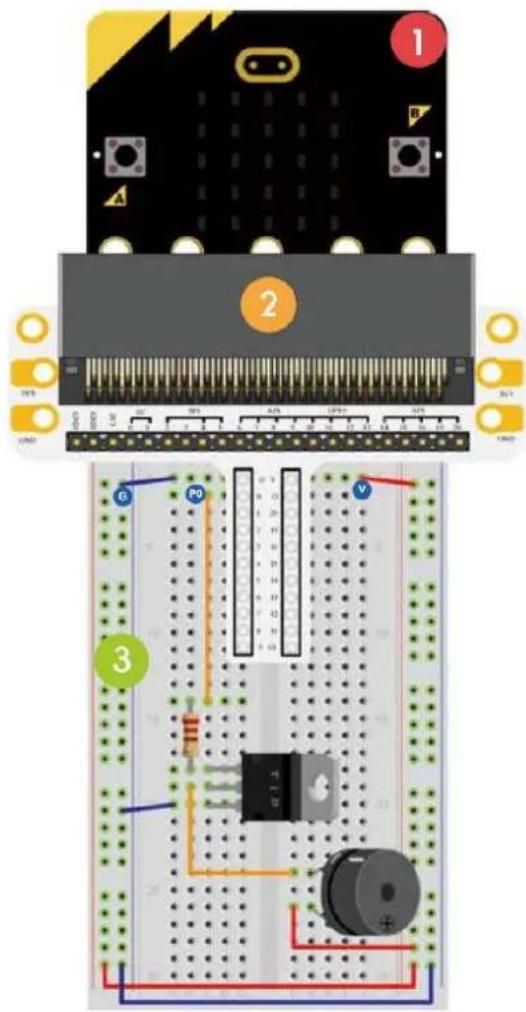

In het voorbeeld hieronder sturen we een zoemer aan. Plaats de nodige componenten op het breadboard (zie afb.).VMM501

V. 01 – 17/01/2019 48 ©Velleman nv

Bekijk de onderstaande code.

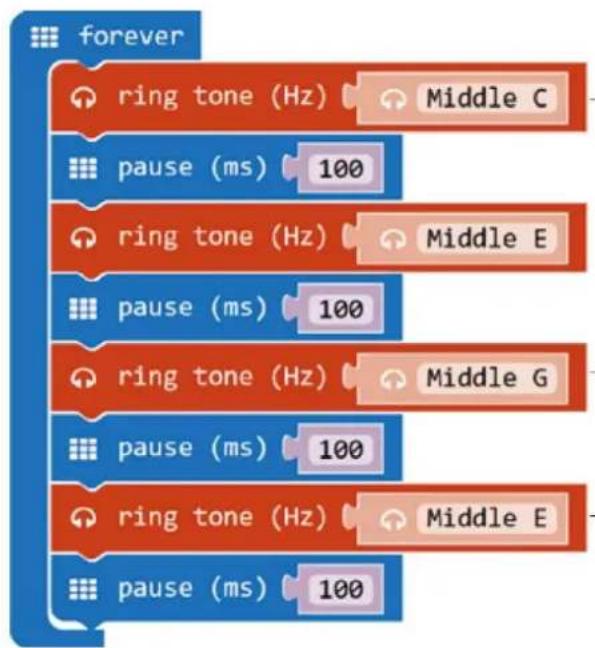

Sleep de blokken om de code te maken (zie afb.). De blokken forever en pause (ms) 100 bevinden zich in het menu onder Basic. Het blok ring tone (Hz) bevindt zich in het menu onder Music.

Stel het eerste blokje ring tone (Hz) in op Middle C. Klik hiervoor op het tekstveld en selecteer de overeenkomstige pianotoets.

U hoort ook het overeenkomstige geluid.

Voer de bovenstaande stappen uit voor de resterende belsignalen en pauzes.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Een zoemer weerklinkt. Hoe zou u uw favoriete kinderliedje programmeren?VMM501

1x 100 Ω weerstand (bruin/zwart/bruin/goud)

1x batterijhouder met 2x AA 1.5 V-batterij

In het voorbeeld hieronder gebruiken we een schakelaar om de motor aan te sturen (starten-stoppen). Plaats de nodige componenten op het breadboard (zie afb.). Bekijk de onderstaande code.

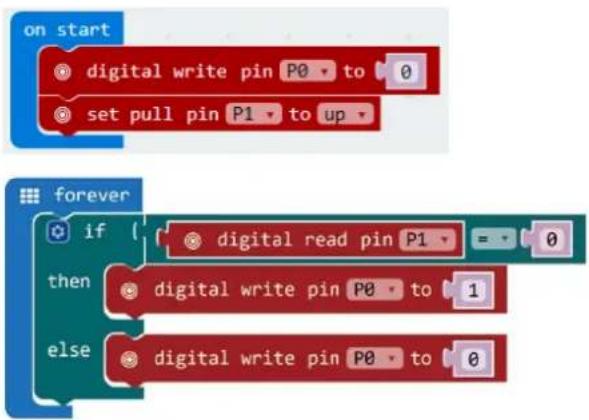

Sleep de blokken om de code te maken (zie afb.).

Het blok on start wordt maar één keer uitgevoerd om het programma te starten.

Stel de waarde voor P0 in op 0.

Stel het blok pull pin in opP1 en up.VMM501

Stel digital read pin in op P1in het blok forever. Stel de wiskundige functie gelijk aan in op 0. In feite is dit het schema. U moet de pull-up-weerstand niet op het breadboard aansluiten. De pull-up-functie is geprogrammeerd (zie stappen 3-4) in de code en is een weerstand op het breadboard niet nodig.

Zodra de schakelaar wordt ingedrukt, stel de hoge spanning in op P0. Stel de waarde voor 0 in op 1 (5 V). De motor begint te werken.

Zodra de schakelaar wordt losgelaten, stel de lage spanning in op P0. Stel de waarde in op 0. De motor werkt niet meer.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

Druk op de schakelaar om de motor te starten en laat los om te stoppen. Hoe zou u een trimpotentiometer gebruiken om het motortoerental te regelen? Opmerking: De micro:bit geeft slechts 3.3 V af, wat mogelijk onvoldoende is om de ventilator te gebruiken. Om de ventilator te starten kan het nodig zijn om het mes te draaien.

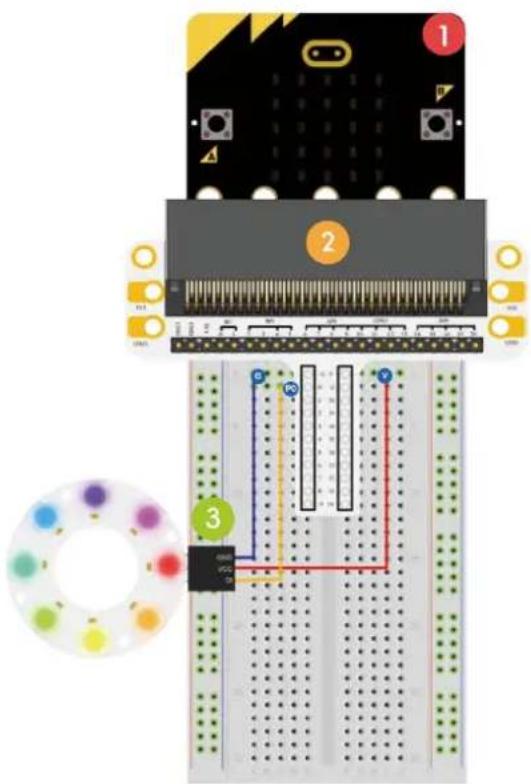

In het voorbeeld hieronder sturen we acht RGB-leds in een ledring aan en creëren een regenboogeffect. Plaats de nodige componenten op het breadboard (zie afb.).VMM501

V. 01 – 17/01/2019 51 ©Velleman nv

Bekijk de onderstaande code.

Sleep de blokken om de code te maken (zie afb.).

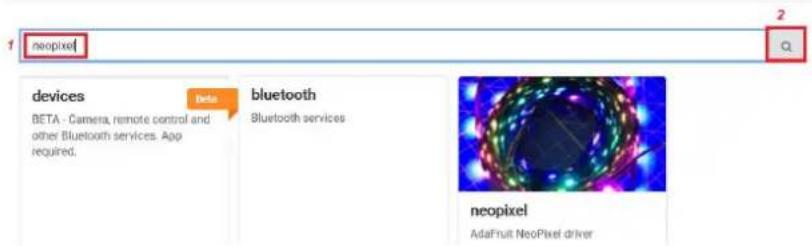

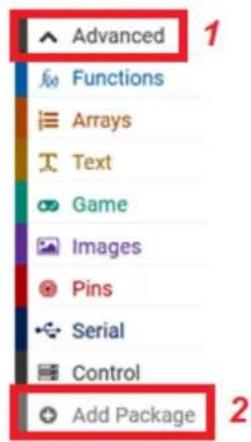

Zoek en voeg de NeoPixel-bibliotheek toe. Ga naar Advanced Add Package (Extensions) en geef NeoPixel in.

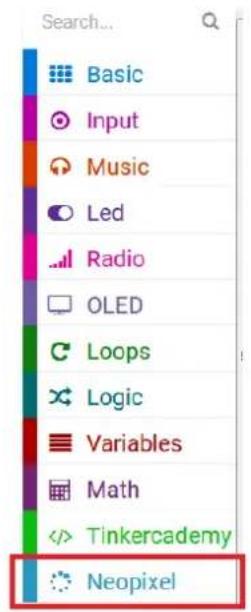

De bibliotheek is gedownload en aan het menu toegevoegd.VMM501

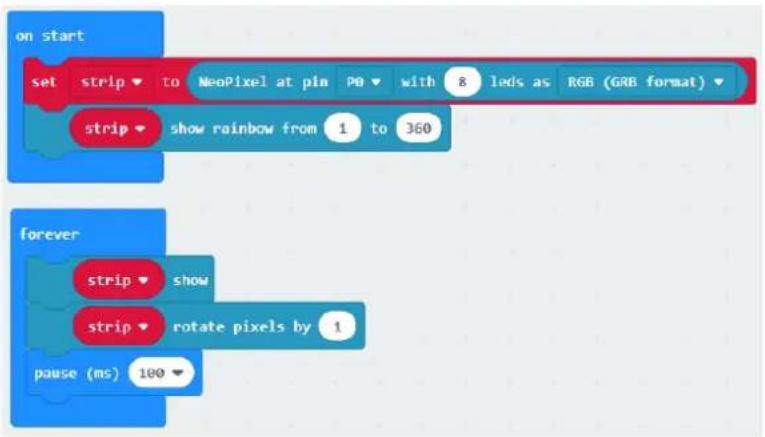

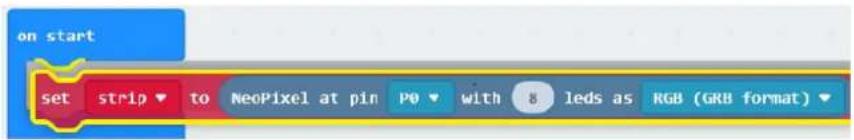

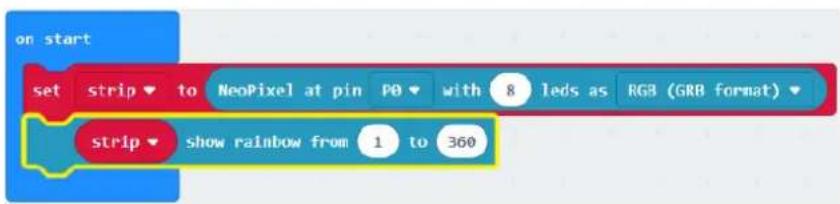

Sleep het blok set strip to NeoPixel at pin P0 with 24 leds as RGB (GRB format) in het blok on start. Stel de pin in op P0 en verander de waarde 24 naar 8 (8 leds op de ledring).

Sleep het blok set strip to rainbow from 1 to 360 onder het blokset strip to NeoPixel at pin P0.

Vervolledig de code volgens het voorbeeld.

Compileer het programma en sla het op als een .hex-bestand. Klik op de knop Download en sla het .hex-bestand op in de map Downloads C:\downloads. Dit .hex-bestand kan naar de micro:bit geüpload worden. Sluit de micro:bit aan op een USB-poort. Sleep het .hex-bestand naar de micro:bit [removable device] om het programma te uploaden.

De leds creëren een regenboogeffect op de ledring. Hoe zou u de ring nu als een oog laten knipperen?
