GEBRUIKSAANWIJZING TYST08K PANASONIC

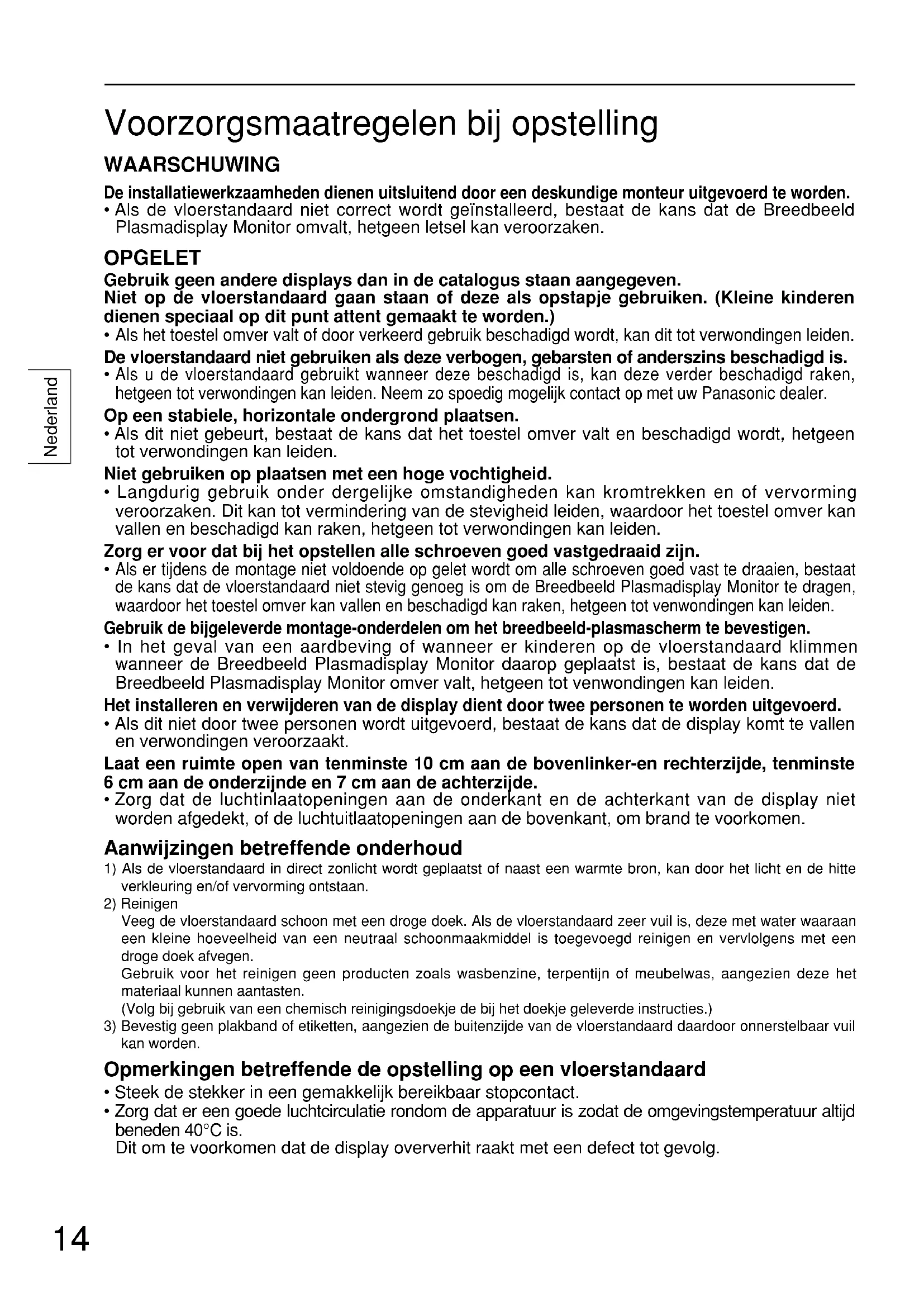

Voorzorgsmaatregelen bij opstelling WAARSCHUWING De installatiewerkzaamheden dienen uitsluitend door een deskundige monteur uitgevoerd te worden.

• Als de vloerstandaard niet correct wordt geïnstalleerd, bestaat de kans dat de Breedbeeld Plasmadisplay Monitor omvalt, hetgeen letsel kan veroorzaken. OPGELET Gebruik geen andere displays dan in de catalogus staan aangegeven. Niet op de vloerstandaard gaan staan of deze als opstapje gebruiken. (Kleine kinderen dienen speciaal op dit punt attent gemaakt te worden.)

Als het toestel omver valt of door verkeerd gebruik beschadigd wordt, kan dit tot verwondingen leiden. De vloerstandaard niet gebruiken als deze verbogen, gebarsten of anderszins beschadigd is.

Als u de vloerstandaard gebruikt wanneer deze beschadigd is, kan deze verder beschadigd raken, hetgeen tot verwondingen kan leiden. Neem zo spoedig mogelijk contact op met uw Panasonic dealer. Op een stabiele, horizontale ondergrond plaatsen.

• Als dit niet gebeurt, bestaat de kans dat het toestel omver valt en beschadigd wordt, hetgeen tot verwondingen kan leiden. Niet gebruiken op plaatsen met een hoge vochtigheid.

• Langdurig gebruik onder dergelijke omstandigheden kan kromtrekken en of vervorming veroorzaken. Dit kan tot vermindering van de stevigheid leiden, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot verwondingen kan leiden. Zorg er voor dat bij het opstellen alle schroeven goed vastgedraaid zijn.

Als er tijdens de montage niet voldoende op gelet wordt om alle schroeven goed vast te draaien, bestaat de kans dat de vloerstandaard niet stevig genoeg is om de Breedbeeld Plasmadisplay Monitor te dragen, waardoor het toestel omver kan vallen en beschadigd kan raken, hetgeen tot venwondingen kan leiden. Gebruik de bijgeleverde montage-onderdelen om het breedbeeld-plasmascherm te bevestigen.

• In het geval van een aardbeving of wanneer er kinderen op de vloerstandaard klimmen wanneer de Breedbeeld Plasmadisplay Monitor daarop geplaatst is, bestaat de kans dat de Breedbeeld Plasmadisplay Monitor omver valt, hetgeen tot venwondingen kan leiden. Het installeren en verwijderen van de display dient door twee personen te worden uitgevoerd.

• Als dit niet door twee personen wordt uitgevoerd, bestaat de kans dat de display komt te vallen en verwondingen veroorzaakt. Laat een ruimte open van tenminste 10 cm aan de bovenlinker-en rechterzijde, tenminste 6 cm aan de onderzijnde en 7 cm aan de achterzijde.

• Zorg dat de luchtinlaatopeningen aan de onderkant en de achterkant van de display niet worden afgedekt, of de luchtuitlaatopeningen aan de bovenkant, om brand te voorkomen. Aanwijzingen betreffende onderhoud

1) Als de vloerstandaard in direct zonlicht wordt geplaatst of naast een warmte bron, kan door het licht en de hitte

verkleuring en/of vervorming ontstaan.

Veeg de vloerstandaard schoon met een droge doek. Als de vloerstandaard zeer vuil is, deze met water waaraan een kleine hoeveelheid van een neutraal schoonmaakmiddel is toegevoegd reinigen en vervlolgens met een droge doek afvegen. Gebruik voor het reinigen geen producten zoals wasbenzine, terpentijn of meubelwas, aangezien deze het materiaal kunnen aantasten. (Volg bij gebruik van een chemisch reinigingsdoekje de bij het doekje geleverde instructies.)

3) Bevestig geen plakband of etiketten, aangezien de buitenzijde van de vloerstandaard daardoor onnerstelbaar vuil

kan worden. Opmerkingen betreffende de opstelling op een vloerstandaard

• Steek de stekker in een gemakkelijk bereikbaar stopcontact.

• Zorg dat er een goede luchtcirculatie rondom de apparatuur is zodat de omgevingstemperatuur altijd beneden 40°C is. Dit om te voorkomen dat de display oververhit raakt met een defect tot gevolg.15 Nederland Bevestig de linker en rechter insteekpen stevig met de korte schroeven aan de bovenkant van de onderplaat, zoals aangegeven in de bovenstaande afbeelding. Voor 42-inch/50-inch Voor 37-inch Korte schroeven .... 4 Bevestig de insteekpennen Montage-onderdelen Lange schroeven .... 4 Insteekpennen ............. 2 Kabelbindriempje

Voet .............1 Onderplaat Voet Insteekpen Insteekpen Merkteken Merkteken Lijn de merktekens uit. Lijn de merktekens uit. Korte schroeven Korte schroeven Korte schroeven Korte schroeven VoetNederland

Breng het beeldscherm aan Achterkant Aanwijzingen voor het vastmaken van de kabels Maak alle kabels met het bijgeleverde kabelbindriempje vast aan de PDP-voet.

• Controleer of de kables niet te strak zitten en maak dan allekabels met het bijgeleverde kabelbindriempje vast.Vastmaken van de kabelsSteek het kabelbindriempjedoor het bevestigingsanker.Trekken.Maak de kabels stevigin een bundel vast.Losmaken van dekabelbundelTrekken.Trek aan hetklemmetje.Kabel-bindriempjeKabelsMaak de lange schroeven stevig vast.* Werk op een vlakke en stabiele ondergrond.Bevestigings-anker

1. Sluit de aansluitkabels op het beeldscherm aan.

2. Steek de insteekpennen in

de gaten van het beeldscherm.

3. Maak de schroeven vast.

• Leg schone dekens of iets dergelijks op eenvlakke vloer of tafel. Leg dan het apparaat methet scherm naar beneden erop neer.Dekens, zachte doeken e.d.BeeldschermLange schroevenLange schroevenModelnummerlabelKeer de kant van de voet met hetmodelnummerlabel naar achteren.Druk de pennen volledig in het beeldscherm.BeeldschermBeeldscherm BeeldschermDe afbeeldingen van de producten zijn enkel bedoeld als voorbeeld; de ware producten kunnen een weinigverschillen van de afgebeelde.Achterkant vanbeeldscherm

Achterkant vanbeeldscherm Achterkant vanbeeldscherm ()17 Nederland Onderdelen voor een stabiele opstelling Zwarte schroeven....2 Houtschroeven

Schroeven...2 Klemmen.....4 schroeven Met apart gemonteerde luidsprekers Luidspreker- bevestigings schroeven Klemmen Klemmen Schroef Montagestrip Voorkant Zonder apart gemonteerde luidsprekers Klemmen Zwarte schroeven Bevestigings- methode Hout schroef Breng de houtschroef in het midden van het materiaal aan. Vastmaken van het beeldscherm om omvallen te voorkomen

1. Bevestigen aan een TV-standaard

2. Bevestigen aan een muur

Bevestig stevig met los verkrijgbaar montagemateriaal zoals een touw of ketting van voldoende sterkte aan een muur, wand of pilaar. Montage- strips Houtschroeven VoorbereidingenItaliano
