MANUAL DE USUARIO TYST08K PANASONIC

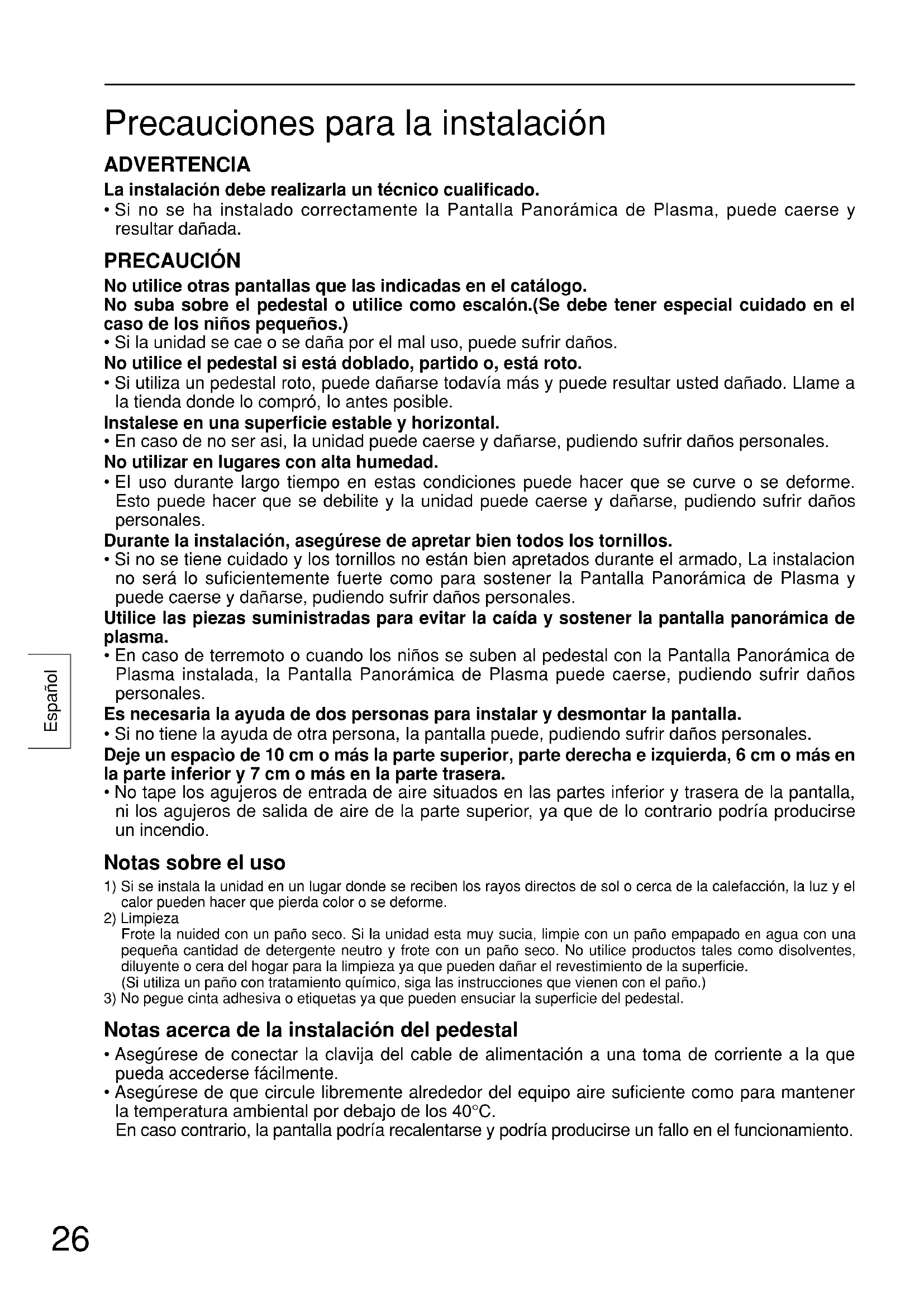

Precauciones para la instalación ADVERTENCIA La instalación debe realizarla un técnico cualificado.

• Si no se ha instalado correctamente la Pantalla Panorámica de Plasma, puede caerse y resultar dañada. PRECAUCIÓN No utilice otras pantallas que las indicadas en el catálogo. No suba sobre el pedestal o utilice como escalón.(Se debe tener especial cuidado en el caso de los niños pequeños.)

• Si la unidad se cae o se daña por el mal uso, puede sufrir daños. No utilice el pedestal si está doblado, partido o, está roto.

• Si utiliza un pedestal roto, puede dañarse todavía más y puede resultar usted dañado. Llame a la tienda donde lo compró, Io antes posible. Instalese en una superficie estable y horizontal.

• En caso de no ser asi, Ia unidad puede caerse y dañarse, pudiendo sufrir daños personales. No utilizar en lugares con alta humedad.

• EI uso durante largo tiempo en estas condiciones puede hacer que se curve o se deforme. Esto puede hacer que se debilite y la unidad puede caerse y dañarse, pudiendo sufrir daños personales. Durante la instalación, asegúrese de apretar bien todos los tornillos.

• Si no se tiene cuidado y los tornillos no están bien apretados durante el armado, La instalacion no será lo suficientemente fuerte como para sostener la Pantalla Panorámica de Plasma y puede caerse y dañarse, pudiendo sufrir daños personales. Utilice las piezas suministradas para evitar la caída y sostener la pantalla panorámica de plasma.

• En caso de terremoto o cuando los niños se suben al pedestal con la Pantalla Panorámica de Plasma instalada, la Pantalla Panorámica de Plasma puede caerse, pudiendo sufrir daños personales. Es necesaria la ayuda de dos personas para instalar y desmontar la pantalla.

• Si no tiene la ayuda de otra persona, Ia pantalla puede, pudiendo sufrir daños personales. Deje un espacìo de 10 cm o más la parte superior, parte derecha e izquierda, 6 cm o más en la parte inferior y 7 cm o más en la parte trasera.

• No tape los agujeros de entrada de aire situados en las partes inferior y trasera de la pantalla, ni los agujeros de salida de aire de la parte superior, ya que de lo contrario podría producirse un incendio. Notas sobre el uso

1) Si se instala la unidad en un lugar donde se reciben los rayos directos de sol o cerca de la calefacción, la luz y el

calor pueden hacer que pierda color o se deforme.

Frote la nuided con un paño seco. Si la unidad esta muy sucia, limpie con un paño empapado en agua con una pequeña cantidad de detergente neutro y frote con un paño seco. No utilice productos tales como disolventes, diluyente o cera del hogar para la limpieza ya que pueden dañar el revestimiento de la superficie. (Si utiliza un paño con tratamiento químico, siga las instrucciones que vienen con el paño.)

3) No pegue cinta adhesiva o etiquetas ya que pueden ensuciar la superficie del pedestal.

Notas acerca de la instalación del pedestal

• Asegúrese de conectar la clavija del cable de alimentación a una toma de corriente a la que pueda accederse fácilmente.

• Asegúrese de que circule libremente alrededor del equipo aire suficiente como para mantener la temperatura ambiental por debajo de los 40°C. En caso contrario, la pantalla podría recalentarse y podría producirse un fallo en el funcionamiento.27 Español

Coloque los postes Piezas para hacer el montaje Tornillos cortos .... 4 Tornillos largos .... 4 Postes ............. 2 Banda de unión

Pedestal ............. 1 Base Pedestal Poste Poste Marca estampada Marca estampada Alinee las marcas estampadas. Alinee las marcas estampadas. Tornillos cortos Tornillos cortos Tornillos cortos Coloque firmemente ambos postes, el izquierdo, en la cara superior de la base, como se muestra en la ilustración de arriba, utilizando los tornillos cortos . Para 42 pulgadas/50 pulgadas Para 37 pulgadas Tornillos cortos PedestalEspañol

Colocación en la consola de la pantalla

Coloque los cables de conexión en la pantalla. Vista posterior

Inserte los postes en los agujeros de la consola de la pantalla.

3. Apriete con los tornillos

• Coloque mantas o materiales similares que esténlimpios en un piso plano o una mesa, y ponga lapantalla encima de ellos con la parte frontal hacia abajo.Mantas, paños blandoso materiales similares.Consola dela pantalla Instrucciones para la banda de unión Una todos los cables a la base PDP empleando la banda de unión.

Asegurándose de que los cables queden lo suficientemente flojoscomo para reducir al mínimo el esfuerzo, una firmemente todos loscables con la banda de unión suministrada.Para unir los cablesPase la banda de unión através de su anclaje.Tire de labanda.Una todos los cablesordenadamente.Para soltar los cablesTire de la banda.Tire de lapresilla.Banda de uniónCablesTornillos largosEtiqueta del modeloColoque hacia la parte posterior el lado delpedestal que tiene la etiqueta del modelo. Meta enensamblaje en la pantalla hasta que se detenga.Apriete firmemente utilizando los tornillos largos . Trabaje en un lugar nivelado y estable.Tornillos largosAnclaje de banda de uniónConsola de la pantallaConsola de la pantalla Consola de la pantalla Los diagramas que aparecen en cada página son simplemente ejemplos ilustrativos; los productos reales pueden ser un poco diferentes de los mostrados.Parte posteriorde la pantalla Parte posteriorde la pantalla Parte posteriorde la pantalla ()29 Español Piezas para impedir la inclinación Tornillos negros

Asegure la consola para impedir que se caiga Tornillos Con altavoces instalados separadamente Tornillos para colocación de altavoz Abrazaderas Abrazaderas Tornillo Bandas Banda Cara fontal Sin altavoces instalados separadamente Abrazaderas Tornillos negros Método de apriete Coloque el tornillo para madera en el centro del material.

1. Colocación en un soporte de TV

2. Colocación en una pared

Colóquela firmemente en una pared, columna o estructura sólida similar, empleando productos obtenidos separadamente como, por ejemplo, cables o cadenas que tengan suficiente resistencia. Preparación Tornillo para madera Tornillos para maderaSvenska
