BRUKSANVISNING TYST08K PANASONIC

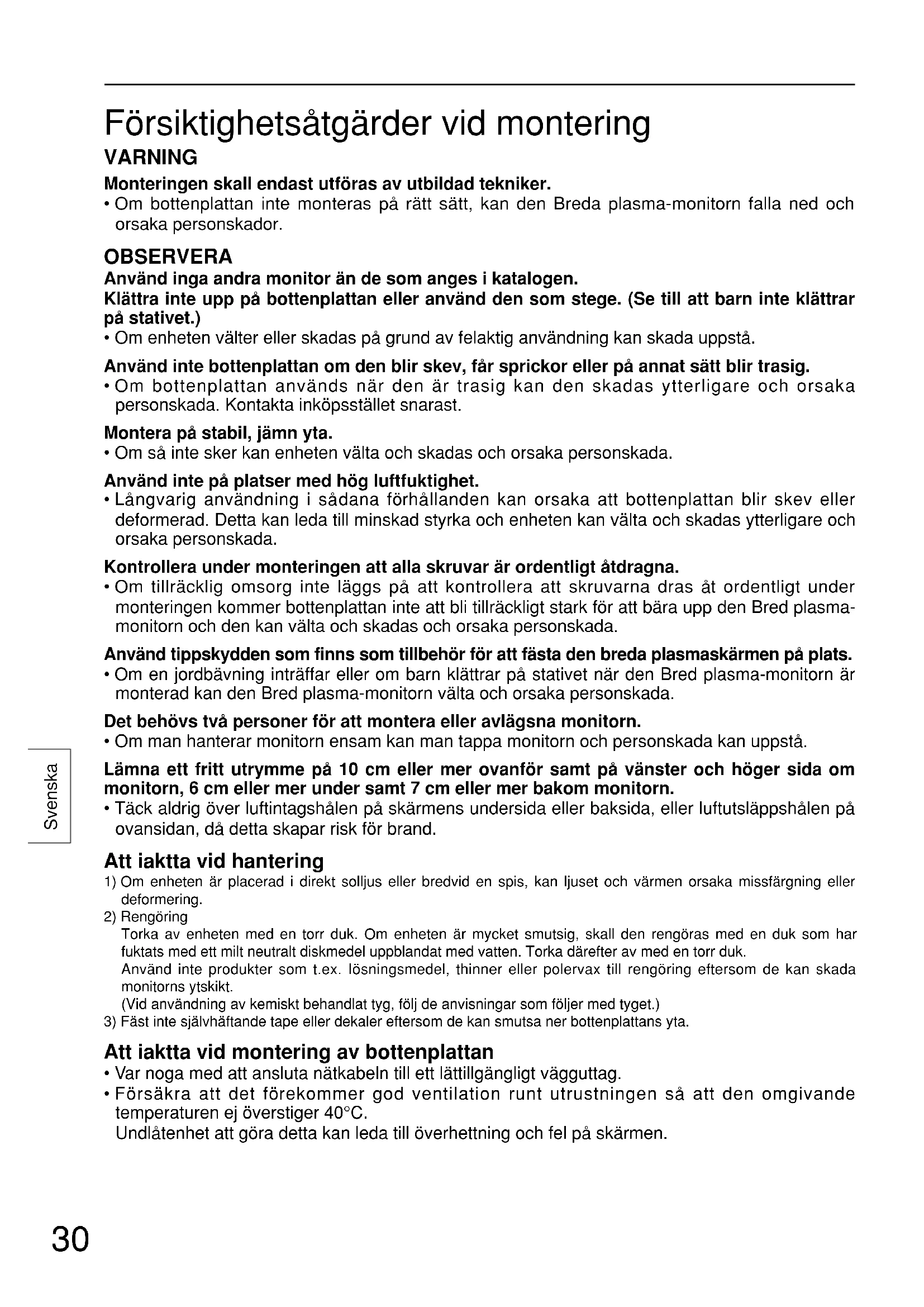

Försiktighetsåtgärder vid montering VARNING Monteringen skall endast utföras av utbildad tekniker.

• Om bottenplattan inte monteras på rätt sätt, kan den Breda plasma-monitorn falla ned och orsaka personskador. OBSERVERA Använd inga andra monitor än de som anges i katalogen. Klättra inte upp på bottenplattan eller använd den som stege. (Se till att barn inte klättrar på stativet.)

• Om enheten välter eller skadas på grund av felaktig användning kan skada uppstå. Använd inte bottenplattan om den blir skev, får sprickor eller på annat sätt blir trasig.

• Om bottenplattan används när den är trasig kan den skadas ytterligare och orsaka personskada. Kontakta inköpsstället snarast. Montera på stabil, jämn yta.

• Om så inte sker kan enheten välta och skadas och orsaka personskada. Använd inte på platser med hög luftfuktighet.

• Långvarig användning i sådana förhållanden kan orsaka att bottenplattan blir skev eller deformerad. Detta kan leda till minskad styrka och enheten kan välta och skadas ytterligare och orsaka personskada. Kontrollera under monteringen att alla skruvar är ordentligt åtdragna.

• Om tillräcklig omsorg inte läggs på att kontrollera att skruvarna dras åt ordentligt under monteringen kommer bottenplattan inte att bli tillräckligt stark för att bära upp den Bred plasma- monitorn och den kan välta och skadas och orsaka personskada. Använd tippskydden som finns som tillbehör för att fästa den breda plasmaskärmen på plats.

• Om en jordbävning inträffar eller om barn klättrar på stativet när den Bred plasma-monitorn är monterad kan den Bred plasma-monitorn välta och orsaka personskada. Det behövs två personer för att montera eller avlägsna monitorn.

• Om man hanterar monitorn ensam kan man tappa monitorn och personskada kan uppstå. Lämna ett fritt utrymme på 10 cm eller mer ovanför samt på vänster och höger sida om monitorn, 6 cm eller mer under samt 7 cm eller mer bakom monitorn.

• Täck aldrig över luftintagshålen på skärmens undersida eller baksida, eller luftutsläppshålen på ovansidan, då detta skapar risk för brand. Att iaktta vid hantering

1) Om enheten är placerad i direkt solljus eller bredvid en spis, kan ljuset och värmen orsaka missfärgning eller

Torka av enheten med en torr duk. Om enheten är mycket smutsig, skall den rengöras med en duk som har fuktats med ett milt neutralt diskmedel uppblandat med vatten. Torka därefter av med en torr duk. Använd inte produkter som t.ex. Iösningsmedel, thinner eller polervax till rengöring eftersom de kan skada monitorns ytskikt. (Vid användning av kemiskt behandlat tyg, följ de anvisningar som följer med tyget.)

3) Fäst inte självhäftande tape eller dekaler eftersom de kan smutsa ner bottenplattans yta.

Att iaktta vid montering av bottenplattan

• Var noga med att ansluta nätkabeln till ett lättillgängligt vägguttag.

• Försäkra att det förekommer god ventilation runt utrustningen så att den omgivande temperaturen ej överstiger 40°C. Undlåtenhet att göra detta kan leda till överhettning och fel på skärmen.31 Svenska För 37 tum Fäst både vänster och höger stång på ovansidan av basen med de korta skruvarna såsom visas ovan. Fäst stängerna Delar för montering Korta skruvar

Sockel ............. 1 Bas Sockel Stång Stång Stämplat märke Stämplat märke Anpassa de stämplade märkena till varandra. Anpassa de stämplade märkena till varandra. Korta skruvar Korta skruvar Korta skruvar Korta skruvar För 42 tum/50 tum SockelSvenska

Fäst på skärmens konsol Sett bakifrån

För in stängerna i hålen på skärmens konsol.

3. Fäst med skruvarna

• Placera en ren filt eller liknande på golvet ellerett stabilt bord och lägg sedan ner enheten medskärmen vänd nedåt. Skärmens baksida Filt, duk ellerliknandeSkärmkonsol Anvisningar för kabelbindning Bind alla kablar till plasmaskärmens bas med den medföljande bindremmen.
• Kontrollera att det finns tillräckligt med frigång för kabeln såatt den inte utsätts för tryck och bind samman alla kablarordentligt med den medföljande bindremmen. Bindning av kablarna Dra bindremmengenom remfästet. Dra. Bunta samman allakablar ordentligt. Unbinding the Cables Dra. Dra iklämmanBindremKablarRemfästeLånga skruvarLånga skruvarEtikett för modellnrPlacera sidan av konsolen försedd med etiketten för modellnummer vänd bakåt. Tryck in ställningen i skärmen så långt det går. Fäst ordentligt med de långa skruvarna .

Arbeta på ett jämnt och stadigt underlag. Skärmens baksida

Skärmens baksida SkärmkonsolSkärmkonsol Skärmkonsol Bilderna som visas på varje sida utgör blott illustrativa exempel; de faktiska produkterna kan skilja sig en aning från de som visas.33 Svenska Vältskyddsdelar Svarta skruvar

Band.........2 Skruvar........2 Klämmor......4 Fäst konsolen ordentligt så att den inte kan välta Skruvar Med separat installerade högtalare Skruvar för fastsättning av högtalare Klämmor Klämmor Skruv Band Band Framsida Utan separat installerade högtalare Klämmor Svarta skruvar Fästmetod Träskr uvar Träskruv Placera träskruven mitt på bredden av materialet.

1. Montering på en TV-ställning

2. Montering på en vägg

Fäst ordentligt på en vägg, pelare eller annat stabilt underlag med separat införskaffade rep eller kedjor som kan bära tyngden. FörberedelserDansk
