BRUGSANVISNING TYST08K PANASONIC

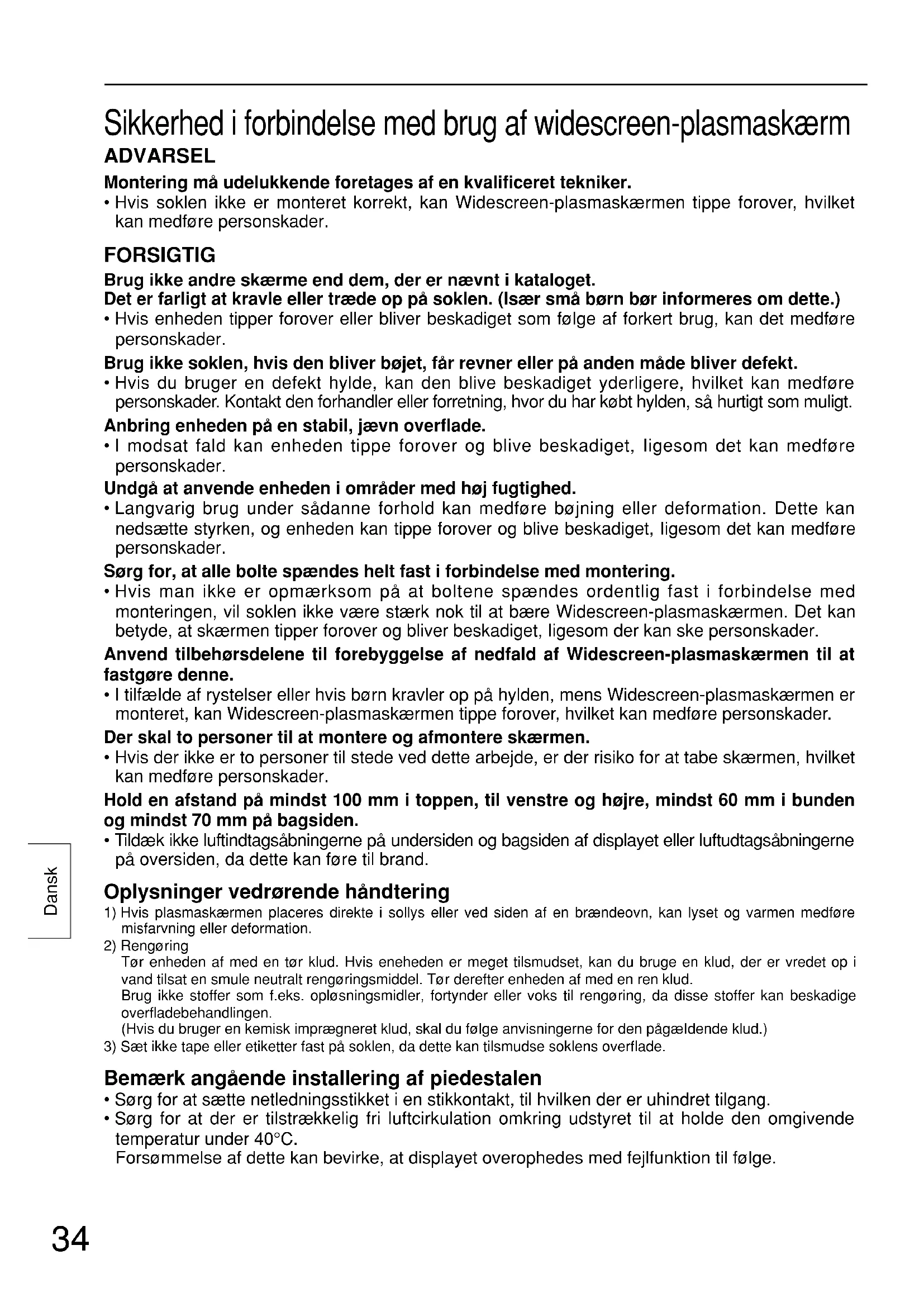

Sikkerhed i forbindelse med brug af widescreen-plasmaskærm ADVARSEL Montering må udelukkende foretages af en kvalificeret tekniker.

• Hvis soklen ikke er monteret korrekt, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader. FORSIGTIG Brug ikke andre skærme end dem, der er nævnt i kataloget. Det er farligt at kravle eller træde op på soklen. (Især små børn bør informeres om dette.)

• Hvis enheden tipper forover eller bliver beskadiget som følge af forkert brug, kan det medføre personskader. Brug ikke soklen, hvis den bliver bøjet, får revner eller på anden måde bliver defekt.

• Hvis du bruger en defekt hylde, kan den blive beskadiget yderligere, hvilket kan medføre personskader. Kontakt den forhandler eller forretning, hvor du har købt hylden, så hurtigt som muligt. Anbring enheden på en stabil, jævn overflade.

• I modsat fald kan enheden tippe forover og blive beskadiget, Iigesom det kan medføre personskader. Undgå at anvende enheden i områder med høj fugtighed.

• Langvarig brug under sådanne forhold kan medføre bøjning eller deformation. Dette kan nedsætte styrken, og enheden kan tippe forover og blive beskadiget, Iigesom det kan medføre personskader. Sørg for, at alle bolte spændes helt fast i forbindelse med montering.

• Hvis man ikke er opmærksom på at boltene spændes ordentlig fast i forbindelse med monteringen, vil soklen ikke være stærk nok til at bære Widescreen-plasmaskærmen. Det kan betyde, at skærmen tipper forover og bliver beskadiget, Iigesom der kan ske personskader. Anvend tilbehørsdelene til forebyggelse af nedfald af Widescreen-plasmaskærmen til at fastgøre denne.

• I tilfæIde af rystelser eller hvis børn kravler op på hylden, mens Widescreen-plasmaskærmen er monteret, kan Widescreen-plasmaskærmen tippe forover, hvilket kan medføre personskader. Der skal to personer til at montere og afmontere skærmen.

• Hvis der ikke er to personer til stede ved dette arbejde, er der risiko for at tabe skærmen, hvilket kan medføre personskader. Hold en afstand på mindst 100 mm i toppen, til venstre og højre, mindst 60 mm i bunden og mindst 70 mm på bagsiden.

• Tildæk ikke luftindtagsåbningerne på undersiden og bagsiden af displayet eller luftudtagsåbningerne på oversiden, da dette kan føre til brand. Oplysninger vedrørende håndtering

1) Hvis plasmaskærmen placeres direkte i sollys eller ved siden af en brændeovn, kan lyset og varmen medføre

Tør enheden af med en tør klud. Hvis eneheden er meget tilsmudset, kan du bruge en klud, der er vredet op i vand tilsat en smule neutralt rengøringsmiddel. Tør derefter enheden af med en ren klud. Brug ikke stoffer som f.eks. opløsningsmidler, fortynder eller voks til rengøring, da disse stoffer kan beskadige overfladebehandlingen. (Hvis du bruger en kemisk imprægneret klud, skal du følge anvisningerne for den pågæIdende klud.)

3) Sæt ikke tape eller etiketter fast på soklen, da dette kan tilsmudse soklens overflade.

Bemærk angående installering af piedestalen

• Sørg for at sætte netledningsstikket i en stikkontakt, til hvilken der er uhindret tilgang.

• Sørg for at der er tilstrækkelig fri luftcirkulation omkring udstyret til at holde den omgivende temperatur under 40°C. Forsømmelse af dette kan bevirke, at displayet overophedes med fejlfunktion til følge.35 Dansk

• Fastgør omhyggeligt både venstre og højre mast til topoverfladen af basen som vist ovenfor og med anvendelser af korte skruer . Sæt masterne på Dele til samling Korte skruer p. 4
• Lange skruer p. 4
• Master p. 2
• Fastgøringsbånd p. 1
• Fod Base Fod Mast Mast Indstemplet mærke Indstemplet mærke Ret de indstemplede mærker ind efter hinanden. Ret de indstemplede mærker ind efter hinanden. Korte skruer Korte skruer Korte skruer Korte skruer For 42-tommer / 50-tommer For 37-tommer FodDansk p. 1

Sæt skærmkonsollen på Set bagfra

2. Før masterne ind i hullerne i

3. Fastgør med skruer

• Anbring rene tæpper eller lignende på et vandretgulv eller bord, og anbring skærmen vendt nedadoven på dem. Bagside af skærm Tæpper, bløde kludeeller lignende.Skærmkonsol Instruktioner for fastgøringsbånd Fastgør alle kabler til PDB soklen med det medfølgende fastgøringsbånd.
• Mens det sikres, at der er tilstrækkelig slæk på ledningen, såden ikke udsættes for unødig belastning, samles alle kablerstramt med det medfølgende fastgøringsbånd. Opbinding af kablerne Før fastgøringsbåndet gennem båndforankringen.Træk til.Bundt allekabler pænt. Unbinding the Cables TrækTræk iknoppenFastgørings-båndKablerLange skruerModel nr. mærkatAnbring den side af foden med model nr. mærkaten bagud. Skub enheden ind i skærmen, indtil den ikke kan komme længere.Fastgør omhyggeligt med lange skruer .
• Udfør arbejdet på en jævn og stabil overflade.

Bagside af skærm Lange skruerBåndforankringSkærmkonsolSkærmkonsol Skærmkonsol

1. Tilslut forbindelseskablerne til skærmen.

Illustrationerne på hver side er blot illustrationseksempler. De faktiske produkter afviger en smule fra de viste.37 Dansk Spidsbeskyttende dele Sorte skruer

Bånd........2 Skruer..........2 Klamper........4 Fastgør konsollen, så den ikke tipper Skruer Skruer til fastgørelse af højttaler Klamper Klamper Bånd Bånd Forside Uden separat installerede højttalere Klamper Sorte skruer Fastgøring- smetode Placér træskruen i midten af materialebredden.

1. Fastgørelse til TV-sokkel

2. Fastgørelse til en væg

Fastgør omhyggeligt til en en væg, stolpe eller lignende solid struktur ved hjælp af en tilstrækkelig stærk snor eller kæde, der indkøbes særskilt. Træskruer Træskruer Klargøring Med separat installerede højttalere Skruer38394041424344454647484950 / Dimension diagram / Abmessungen / Afmetingen / Diagramma delle dimensioni / Dimensions / Diagrama de dimensiones / Måttdiagram / Dimensioner /
