BEDIENUNGSANLEITUNG TYST08K PANASONIC

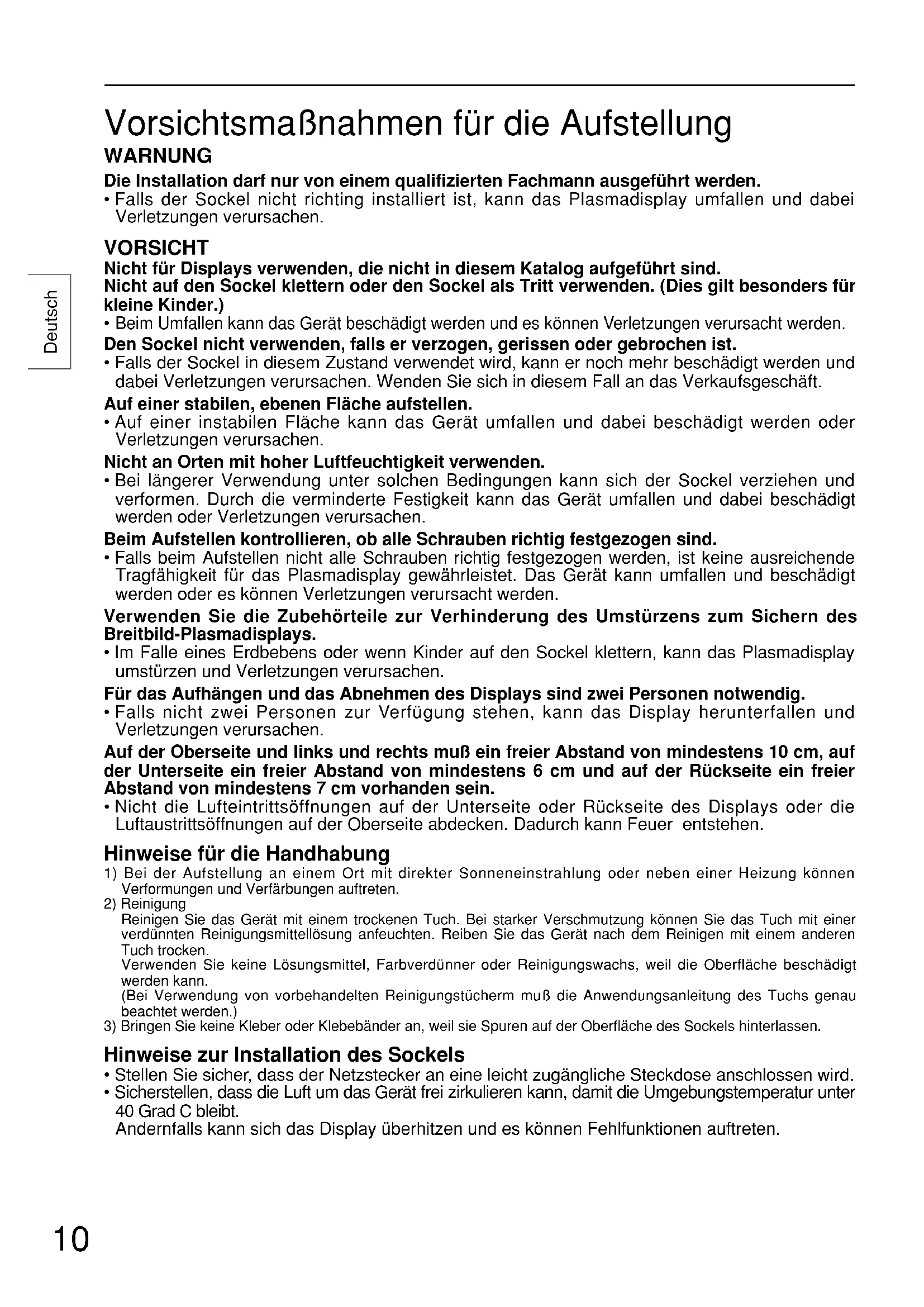

Vorsichtsmaßnahmen für die Aufstellung WARNUNG Die Installation darf nur von einem qualifizierten Fachmann ausgeführt werden.

• Falls der Sockel nicht richting installiert ist, kann das Plasmadisplay umfallen und dabei Verletzungen verursachen. VORSICHT Nicht für Displays verwenden, die nicht in diesem Katalog aufgeführt sind. Nicht auf den Sockel klettern oder den Sockel als Tritt verwenden. (Dies gilt besonders für kleine Kinder.)

Beim Umfallen kann das Gerät beschädigt werden und es können Verletzungen verursacht werden. Den Sockel nicht verwenden, falls er verzogen, gerissen oder gebrochen ist.

• Falls der Sockel in diesem Zustand verwendet wird, kann er noch mehr beschädigt werden und dabei Verletzungen verursachen. Wenden Sie sich in diesem Fall an das Verkaufsgeschäft. Auf einer stabilen, ebenen Fläche aufstellen.

• Auf einer instabilen Fläche kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Nicht an Orten mit hoher Luftfeuchtigkeit verwenden.

• Bei längerer Verwendung unter solchen Bedingungen kann sich der Sockel verziehen und verformen. Durch die verminderte Festigkeit kann das Gerät umfallen und dabei beschädigt werden oder Verletzungen verursachen. Beim Aufstellen kontrollieren, ob alle Schrauben richtig festgezogen sind.

• Falls beim Aufstellen nicht alle Schrauben richtig festgezogen werden, ist keine ausreichende Tragfähigkeit für das Plasmadisplay gewährleistet. Das Gerät kann umfallen und beschädigt werden oder es können Verletzungen verursacht werden. Verwenden Sie die Zubehörteile zur Verhinderung des Umstürzens zum Sichern des Breitbild-Plasmadisplays.

• Im Falle eines Erdbebens oder wenn Kinder auf den Sockel klettern, kann das Plasmadisplay umstürzen und Verletzungen verursachen. Für das Aufhängen und das Abnehmen des Displays sind zwei Personen notwendig.

• Falls nicht zwei Personen zur Verfügung stehen, kann das Display herunterfallen und Verletzungen verursachen. Auf der Oberseite und links und rechts muß ein freier Abstand von mindestens 10 cm, auf der Unterseite ein freier Abstand von mindestens 6 cm und auf der Rückseite ein freier Abstand von mindestens 7 cm vorhanden sein.

• Nicht die Lufteintrittsöffnungen auf der Unterseite oder Rückseite des Displays oder die Luftaustrittsöffnungen auf der Oberseite abdecken. Dadurch kann Feuer entstehen. Hinweise für die Handhabung

1) Bei der Aufstellung an einem Ort mit direkter Sonneneinstrahlung oder neben einer Heizung können

Verformungen und Verfärbungen auftreten.

Reinigen Sie das Gerät mit einem trockenen Tuch. Bei starker Verschmutzung können Sie das Tuch mit einer verdünnten Reinigungsmittellösung anfeuchten. Reiben Sie das Gerät nach dem Reinigen mit einem anderen Tuch trocken. Verwenden Sie keine Lösungsmittel, Farbverdünner oder Reinigungswachs, weil die Oberfläche beschädigt werden kann. (Bei Verwendung von vorbehandelten Reinigungstücherm muß die Anwendungsanleitung des Tuchs genau beachtet werden.)

3) Bringen Sie keine Kleber oder Klebebänder an, weil sie Spuren auf der Oberfläche des Sockels hinterlassen.

Hinweise zur Installation des Sockels

• Stellen Sie sicher, dass der Netzstecker an eine leicht zugängliche Steckdose anschlossen wird.

• Sicherstellen, dass die Luft um das Gerät frei zirkulieren kann, damit die Umgebungstemperatur unter 40 Grad C bleibt. Andernfalls kann sich das Display überhitzen und es können Fehlfunktionen auftreten.11 Deutsch

Die Stangen anbringen Bauteile für den Zusammenbau Kurze Schrauben

Stand ........... 1 Basis Stand Stangen Stangen Markierung Markierung Die Markierungen angleichen. Die Markierungen angleichen. Kurze Schrauben Kurze Schrauben Kurze Schrauben Kurze Schrauben Für 42-Zoll/50-Zoll Für 37-Zoll Die linke und rechte Stange an der Oberfläche der Basis mit den kurzen Schrauben wie oben gezeigt sicher anbringen. StandDeutsch Ansicht der Rückseite* Saubere Decken oder ähnliches auf einenebenen Boden oder Tisch legen und dann dasDisplay nach unten weisend darauf legen.Decken, weiche Tücheroder ähnliches.Konsoule Hinweise zum Bündeln der Kabel Alle Kabel an der PDP-Basis mit dem mitgelieferten Klemmstreifen bündeln.

Um eine Belastung der kabel zu vermeiden, sollte sichergestellt werden, dasssie ausreichend Spielraum haben und sie dann mit den anderen Kabeln mitdem mitgelieferten Klemmstreifen fest gebündelt werden.Bündeln der KabelDen Klemmstreifen durch denKlemmstreifenhalter schieben.Ziehen.Alle Kabel festbündeln.Lösen der KabelZiehen.An derKlemme ziehen.KlemmstreifenKabelKlemmstreifenhalterDie Seite des Standes mit dem Modell-Nr.-Aufklebernach hinten weisend aufstellen. Den Stand bis zumAnschlag in das Display drücken.Mit den langen Schrauben sicher befestigen.* Den Zusammenbau auf einer ebenen undstabilen Oberfläche ausführen. An der Konsole anbringen

1. Die Verbindungskabel am Display anschließen.

Die Stangen in die Öffnungen der Konsole einsetzen.

3. Mit den Schrauben

befestigen. Lange SchraubenLange SchraubenModell-Nr.-AufkleberKonsoleKonsole Konsole Die auf jeder Seite vorhandenen Abbildungen sind nur illustrierte Beispiele; das tatsächliche Gerät kann Unterschiede zu den gezeigten Abbildungen aufweisen.Rückseite desDisplays

Rückseite desDisplays

Rückseite desDisplays

)13 Deutsch Bauteile, die Umfallen verhindern Schwarze Schrauben

Schrauben...2 Klemmen.....4 Die Konsole sichern, um Umkippen zu verhindern Schrauben Schrauben zum Anbringen der Lautsprecher Klemmen Klemmen Metallband Vorderseite Vorbereitungen Ohne getrennt installierte Lautsprecher Klemmen Schwarze Schrauben Befestigung- sverfahren Die Holzschrauben in der Mitte der Mitte anbringen.

Auf einem Fernsehschrank befestigen

2. Befestigung an einer Wand

An einer Wand, einem Balken oder ähnlichen stabilen Gegenstand unter Verwendung von im Handel erhältlichen Produkten wie Schnur oder Kette von entsprechender Länge sicher anbringen. Metall- bänder Holzschrauben Schrauben Holz- schrauben Mit getrennt installierten LautsprechernNederland
