GEBRUIKSAANWIJZING SCHTB250 PANASONIC

Deze afbeelding geeft de SC-HTB250 weeer.

Dank u voor de aankoop van dit product.

Gelieve deze gebruiksaanwijzing aandachtig door te lezen voor een optimale prestatie en een veilig gebruik van het system.

Bewaar deze gebruiksaanwijzing.

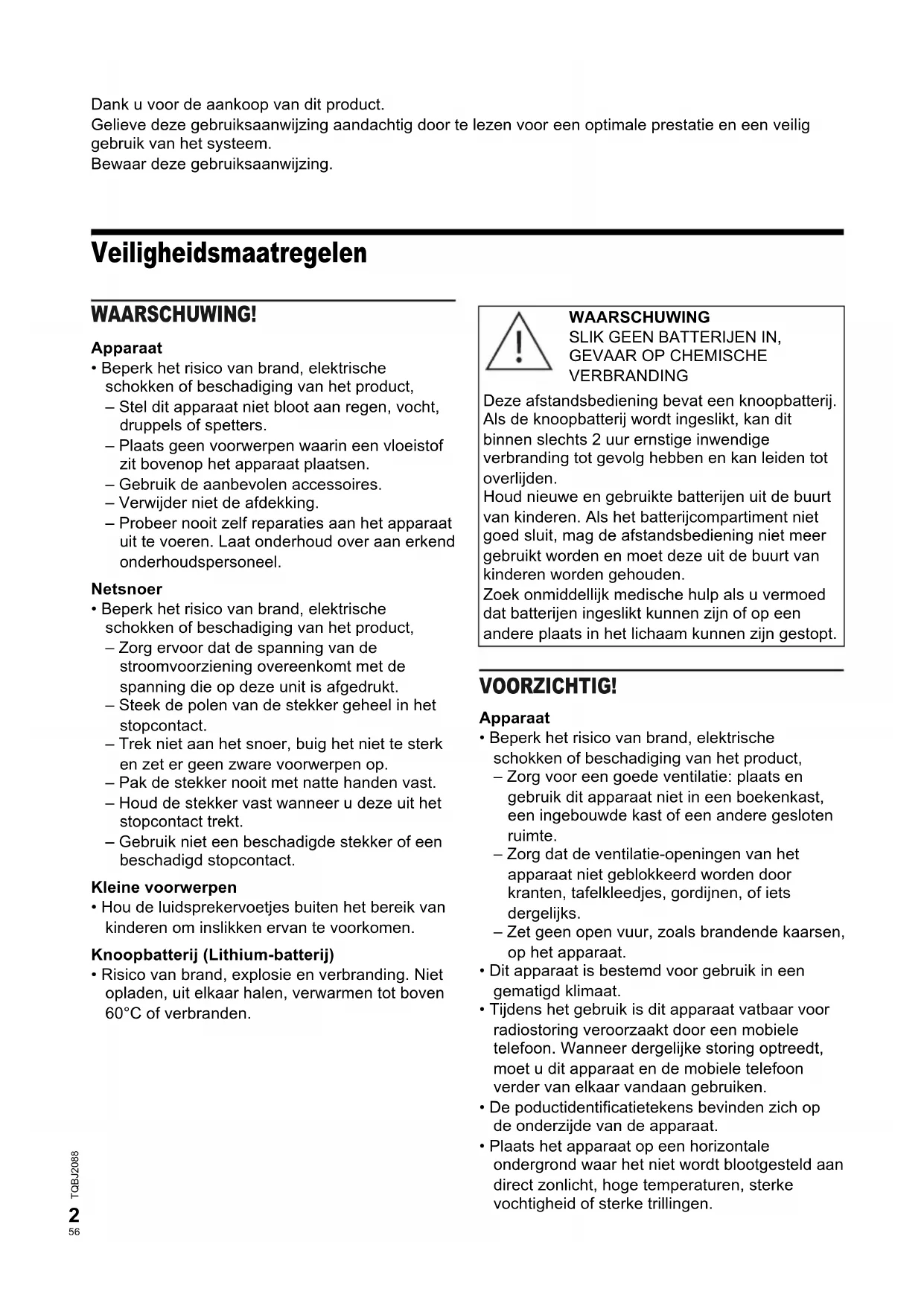

Veiligheidsmaatregelen

WAARSCHUWING!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product,
• Stel dit apparaat nicht bloot aan regen, vocht, druppels of spetters.
• Plaats geen voorwerpen waarin een vloeistof zit bovenop het apparaatplaatsen.
• Gebruik de aanbevolen accessoires.
• Verwijder nicht de afdekking.
• Probeer nooit zich reparaties aan het apparaatuit te voeren. Laat onderhoud over aan erkendonderhoudspersoneel.

Netsnoer

• Beperk het risico van brand, elektrische schokken of beschadiging van het product,
• Zorg ervoor dat de spanning van de stroomvoorziening overeenkomt met de spanning die op deze unit is afgedrukt.
• Steek de polen van de stekker geheel in het stopcontact.
  Trek Niet aan het snoer, buig het Niet te sterken zet er geen zware voorwerpen op.
  Pak de stekker nooit met natte handen vast.
• Houd de stekker vast wonneer u undeze uit het stopcontact trekt.
• Gebruik Niet een beschadigde stekker of een beschadigd stopcontact.

Kleine voorwerpen

• Hou de luidsprekervoetjes buiten het bereik van kinderen om inslikken ervan te voorkomen.

Knoopbatterij (Lithium-batterij)

Risico van brand, explosie en verbranding. Niet opladen,uit elkaar halen,verwarmen tot boven 60^ of verbranden.

WAARSCHUWING

SLIK GEEN BATTERIJEN IN, GEVAAR OP CHEMISCHE VERBRANDING

Deze afstandsbediening bevat een knoopbatterij. Als de knoopbatterij worden ingeslikt, kan dit binnen slechts 2aar ernstige inwendige verbranding tot gevolg hebben en kan leiden tot overlijden.

Houd neue en gebruekte batterijen uit de buurt van kinderen. Als het batterijkompartiment nicht goed sluit, mag de afstandsbediening Niet meer gebruikt worden en moet deze uit de buurt van kinderen worden gehonden.

Zoek onmiddelijk medische hulp als u vermoed dat batterijen ingeslikt können zichn of op een andereplaats in het lichaam können zichn gestopt.

VOORZICTIG!

Apparaat

• Beperk het risico van brand, elektrische schokken of beschadiging van het product,
• Zorg voor een goede ventilatie:plaats en gebruik dit apparaat Niet in een boekenkast, een ingebouwde kast of een andere gesloten ruimte.
• Zorg dat de ventilatie-openingen van het apparaat Niet geblokkeerd worden door kranten, tafelkleedjes, gordijnen, of ie's dergelijks.
  Zet geen open vuur, zoals brandende kaarsen, op het apparaat.
• Dit apparaat is bestemd voor gebruik in een gematigd klimaat.
• Tijdens het gebruik is dit apparaatvatbaar voor radiostoringveroorzaakt door een mobiele telefoon. Wanner dergelijke storing optreedt, moet u dit apparaat en de mobiele telefoon verder van elkaar vandaan gebruiken.
• De product identificatietekens bevinden zich op de onderzijde van de apparaat.

• Plaats het apparaat op een horizontale ondergrond waar het Niet wordenblootgesteld aan direct zonlicht, hoge temperaturen, sterke vochtigheid of sterke trillingen.

• Dit systeem zou warm{kunnen worden bij langdurig gebruik. Dat is normalaal. U hoeff zich hierover geen zorgen te make.

Netsnoer

• De stekker voor het stopcontact is het apparaat om de verbinding te verbreken. Installer dit apparaat zo, dat de stekker voor het stopcontact onmiddelijk uit het stopcontact getrokken kan worden.

Knoopbatterij (Lithium-batterij)

• Explosiegevaar wanner de batterij op onjuiste wijze verrangen worden. Vervang alleen door een batterij van het type dat door de fabrikant worden aanbevolen.
• Informeer bij de lokale autoriteiten of bij uw leverancier maar de juiste manier voor de afvalverwerking van de batterijen.
• Niet verhitten of bloatstellen aan vuur.
• Laat de batterij(en) Niet gedurende langeijdchter in een auto die in dezon staat enwaarvan de portieren en ramen gesloten zich.
• Steek de batterij er in met de polen maar de juiste zichde.
• Verwijder de batterij, als u de afstandsbediening langearend Niet gebruikt. Bewaar de batterijen op een koele, donkere plaats.

De symbolen op dit product (inclusief de accessoires) gehen het volgende wee:

Wisselstroom

Apparatuur conform klasse II (de constructie van het product is dubbel geisoleerd.)

AAN

Stand-by

Conformiteitsverklaring (DoC)

"Panasonic Corporation" verklaart hierbij dat dit product conform de essentiele eisen en andere relevante bepalingen van Richtlijn 2014/53/EU is.

Klanten können een kopie van de originele DoC voor unsere RE-producten downloaden vanaf unsere DoC-server:

http://www.ptc.panasonic.eu

Neem contact op met de bevoegde vertegenwoordiger:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Duitsland

Type draadloos	Frequentieband	Maximum stroom (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	4 dBm
2,4 GHz draadloos system	2404 – 2476 MHz	7 dBm

Inhoud

Veiligheidsmaatregelen 2

Geleverde onderdelen 4

Referenties 5

Opstelling. 5

Overzicht van de bedieningsfuncties. 7

Alles aansluiten 9

Basisregeling 12

Geavanceerde working 12

HDMI CEC. 14

Verhelpen van storingen 14

Verlichting van de indicators 17

Verzorging van het apparatusat 19

Geleverde onderdelen

Dit systeem

1 Hoofdapparaat (luidspreker)

HTB254:SU-HTB254

HTB250:SU-HTB250

HTB200:SC-HTB200

HTB254 HTB250

1 Actieve subwoofer

(SB-HWA250)

Accessoires

Gelieve te controlleren of de volgende accessoires zijn meegeleverd.

1 Netsnoeren 1 Afstandsbediening (met een batterij) HTB254 [HTB250] (N2QAYC000126)	□ HTB254 [HTB250] 4 Luidsprekervoetjes (voor actieve subwoofer)
HTB200 (N2QAYC000123)

Referenties

Over Bluetooth®

Panasonic is nicht verantwoordelijk voor möglichke beschadiging van data en/of informatatieijdens een draadloze transmissie.

Frequentieband

• Dit system maakt gebruik van de freiuentieband van 2,4 GHz.

Certificatie

• Dit systeme voldoet aan freiorentiebeperkingen en heeft certificatie gekreten op basis van wetten die te makeen hebben met freiCNTie. Om die reden is een draadloze machtinginglesbrief Niet nodig.
• In sommige landen zijn de handelingen die hieronder beschreiben worden, op grond van de wet strafbaar:
• De eenheid uit elkaar nemen of wijzigen.
• Specificatie-aanduidingen verwijderen.

Gebruiksbeperkingen

• Draadloze transmissie en/of gebruik bij alle met Bluetooth® uitgeruste apparaten is nicht gegarandeerd.
• Alle apparaten要去en voldoen aan standardards die ingesteld werden door Bluetooth SIG, Inc.
• Afhankelijk van de specificaties en instellenen van een apparaat, kan deze zich nicht verbinden of sommige operaties können andersijken.
• Dit systemd ondersteunt de veiligingsfuncties van Bluetooth®. Maar afhankelijk van de werkomgeving en/of instelleningen, is deze beveiliging möglich nicht voldoende. Draag data voorzichtig draadloos aan dit systemd over.
• Dit systemd kan geen data overzenden maar een Bluetooth®-apparaat.

Gebruiksbereik

• Gebruik dit apparaat tot een maximaal bereik van 10 meter.
• Het bereik kan verminderen afhankelijk van de omgeving, obstkels of interferentie.

Interferentie van andere apparaten

• Dit systeem zal misschien nicht goed functioneren en er kuren problemen zoals ruis en onderbrekingen in het geluid ontstaan als gevolg van interferentie van geluidsgolven, als deze unit te zich staat op andere Bluetooth®-apparaten of apparaten die de 2,4 GHz-band gelebruiken.
• Dit systemd zar misschien nicht goed functioneren als de radiogolven van een zender, enz., in de buurt te krachtig zich.

Gebruik waarvoord dit bedoeld is

• Dit system is alleen voor normalaal, algemeen gebruik.
• Gebruik dit systeme nicht vlakbij apparatuur of in een omgeving die gevoelig is voor interferentie door een radiofrequentie (voorbeeld: luchthavens,ziekenhuizen, laboratoria, et cetera).

Licenties

Dolby, Dolby Audio en het symbol van de dubbele-D zijn handelsmerken van Dolby Laboratories.

Zie http://patents.dts.com voor DTS-octrooien. Vervaardigd onder licentie van DTS Licensing Limited.

DTS, het Symbool, & DTS en het Symbool samen zijn gedeponeerde handelsmerken en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle Rechten Voorbehonden.

HDMI, HDMI High-Definition Multimedia Interface en het HDMI-Logo�nij handelsmerken of gedeponeerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en in andere landen.

Het Bluetooth® woordmerk en logo's zijn gedeponeerde handelsmerken die het bezit zich van Bluetooth SIG, Inc. en ieder gebruik van dergelijkke merken door Panasonic Corporation vindtplaats onder licentie. Andere handelsmerken en handelsnamen zich die van de respectievelijke eigenaren.

Opstelling

Plaats de hoofdunit in eenrek of op een tafel.

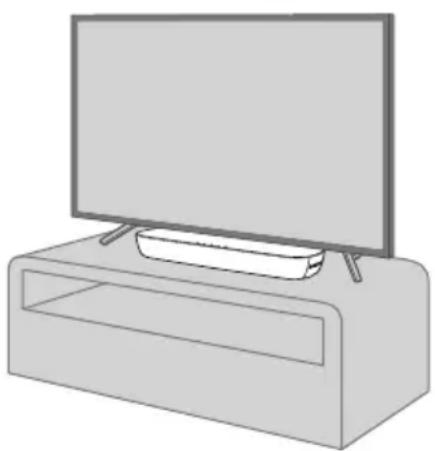

Als de hoofdunit voor de tv worden geplaatst

De hoofdunit kan de diverse sensoren van de tv blokkeren of storen evenals de zender voor een 3D-bril bij een tv 3D ondersteunt. Als er storing opttreedt, moet de hoofdunit verder weg gezet worden van de tv. Als de tv nog steeds nicht correct werkt, probeer danplaatsing in een rek.

Plaatsing van de actieve subwoofer

HTB254 HTB250

U kunt de subwoofer verticaal of horizontala plaatsen.

Plak de meegeleverde luidsprekervoetjes op de subwoofer afhankelijk van uw keuze van de manier van plaatsen.

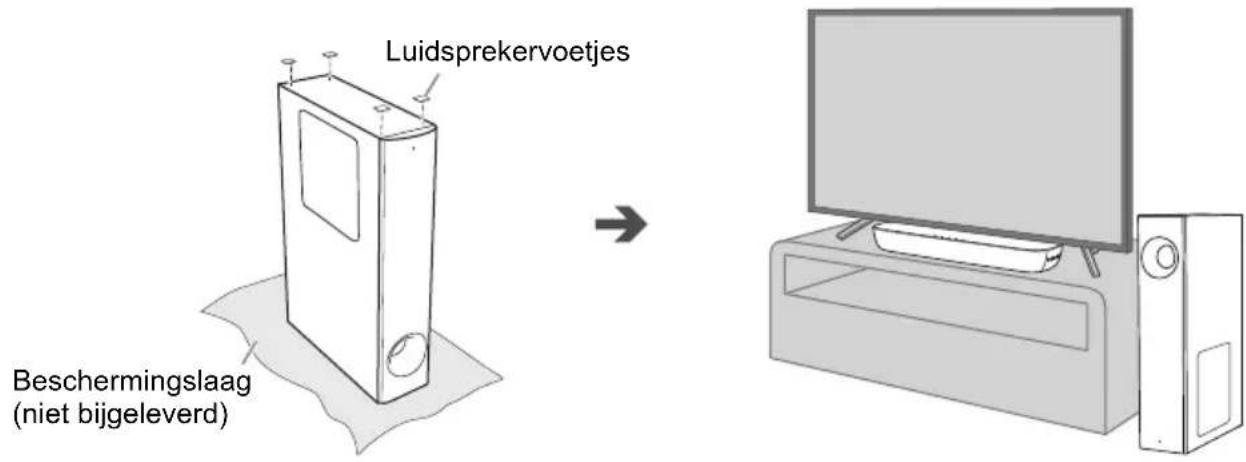

Verticale plaatsing

Voor de stabiliteit en om letsel te voorkomen indien de subwoofer verticaal worden geplaatst:

• Plaats geen voorwerpen op de subwoofer.
• Laat kinderen Niet op de subwoofer klimmen.
• Wees voorzichtig met baby's of kinderen in de buurt.

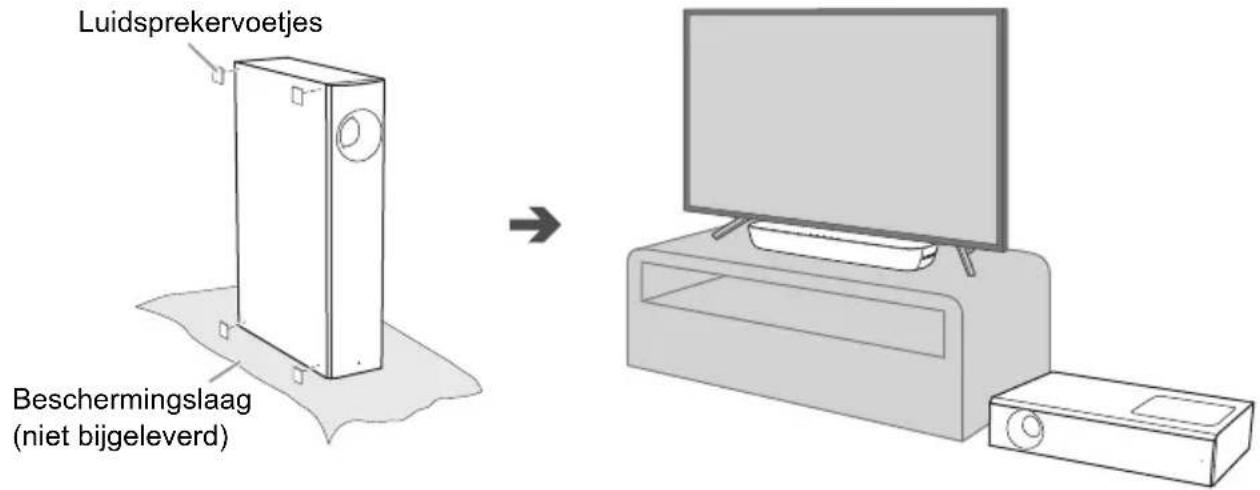

Horizontale plaatsing

Opmerking:

Zet het systeme op een plat veilig oppervlak.
Zet het systeem Niet in een metalen kast.
- Plaats de actieve subwoofer binnen een paar meter van de hoofdunit.
- Afhankelijk van deplaats van de actieve subwoofer kan het effect verschillen.

Als de actieve subwoofer te zich bij wanden en hoeken worden geplaatst, kan dit in extreem veel bastonen resulteren. Bedek wanden en ramen metDICke gordijnen.

U kunt de positie van de actieve subwoofer wijzigen of het subwooerniveau aanpassen ( 12) om het efect te optimaliseren.

• Houd andere elektronische apparaten van de 2,4 GHz freiagentieband zoals een draadloze router, draadloze telefoon, enz, op een afstand van ten minste 2 m van dit system zodayat interferentie van deze draadloze apparaten worden voorkomen.
• Als er kleuronregelmatigheden op het TV-apparaat zich te zien, schakel het TV-apparaat dan 30 minuten uit. Als het demagnetiseren van het TV-apparaat Niet helpt,zet het systeme en het TV-apparaat dan verder uit elkaar.
• Houd gemagnetiseerde items hier weg. Gemagnetiseerde kaarten, horloges, enz. kuren beschadigd raken als u ze te zich bij het systeme houdt.

Overzicht van de bedieningsfuncties

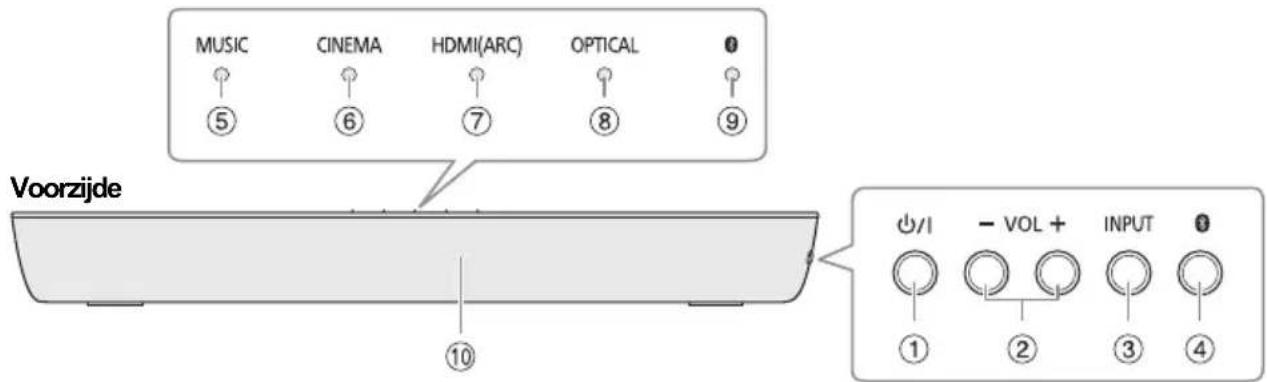

Hoofdapparaat

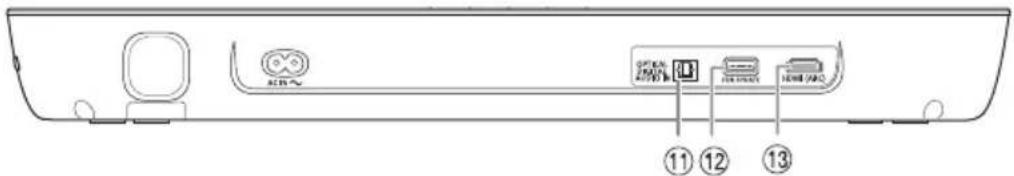

Achterzijde

① Stand-by/Aan-schakelaar [0/1]

Indrukken om het apparaat aan of UIT te schakelen. In de modus Stand-by verbruikt het apparaat nog een geringe hoeveelheid stroom.

② Pas het volumeniveau aan ( 12)
③ Kies de bron voor het ingangssignaal

④ Selecteer het Bluetooth -apparaat als de bron

Houd [als u wilt starten met de Bluetooth-koppeling.

⑤ MUSIC-indicator
⑥ CINEMA-indicator
⑦ HDMI (ARC)-indicator
⑧ OPTICAL-indicator
(Bluetooth) -indicator
Sensor afstandsbediening

Afstand: Minder dan ongeveer 7 m Hoek: Ongeveer 20^ omhoog en omlaag, 30^ maar links enaar rechts

① Aansluiting OPTICAL DIGITAL AUDIO IN
12 USB-poort (voor software-update) ( 19)
13HDMI (ARC)-aansluiting (geschikt voor ARC)

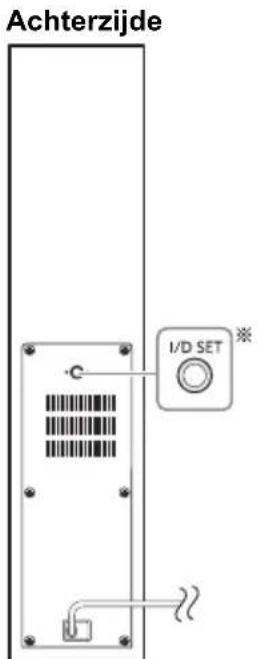

Actieve subwoofer

HTB254 HTB250

WIRELESS LINK-indicator

※ De knop I/D SET wordt alleen gebruikt als de hoofdunit Niet met de actieve subwoofer is gekoppeld.

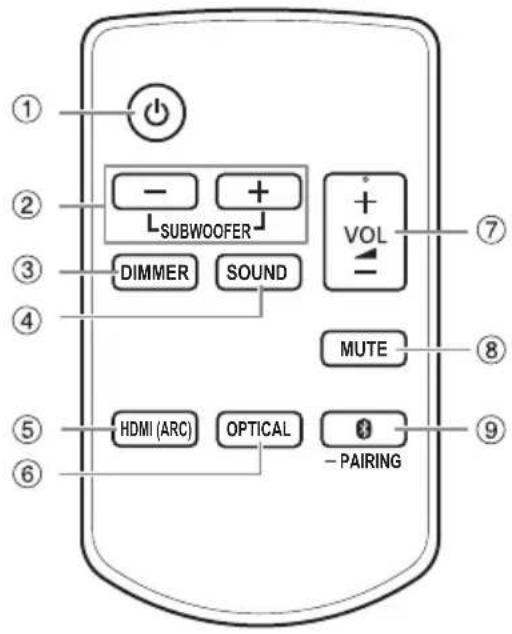

Afstandsbediening

HTB254 HTB250

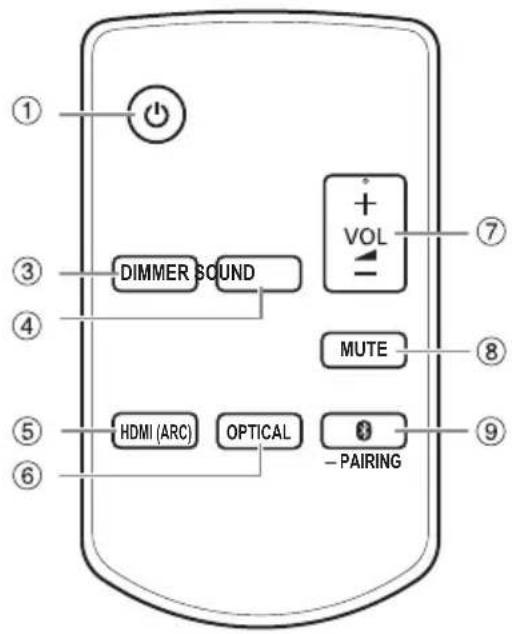

HTB200

① Zet het hoofdapparaat aan en uit
② HTB254 HTB250
Pas het subwoooferniveau aan ( 12)
③Dim de indicators op de hoofdunit
④ Selecteer degeluidsstand ( 12)
⑤ Selecteer het HDMI (ARC)-apparaat als de bron
⑥ Selecteer het optische apparaat als de bron
⑦ Pas het volumeniveau aan ( 12)
⑧ Hetgeluidonderdrukken ( 12)

Selecteer het Bluetooth ®-apparaat als de bron

Houd [AIRING] als u wilt starten met de Bluetooth-koppeling.

Voorbereiden van de afstandsbediening

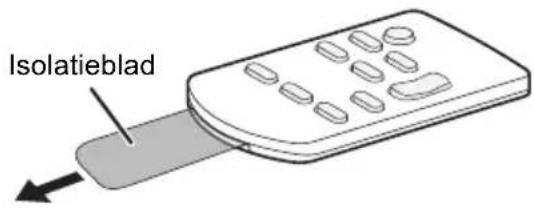

Voor het eerste gebruik

Verwijder het isoatieblad.

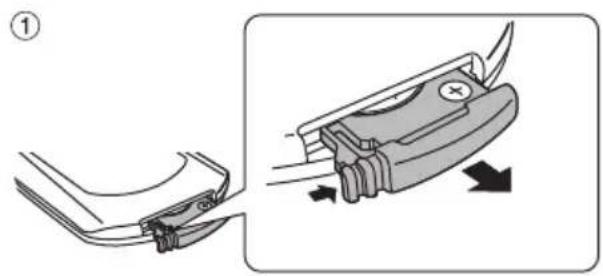

Vervang de batterij

Vervang door een neue batterij enkel (CR2025-lithiumbatterij).

Plaats een neue batterij met de (+) kan'taar boven.

Alles aansluten

Schakel alle apparatuur uit voordat u de aansluiting tot stand brengt.

Componenten en snoeren worden afzonderlijk verkocht.

Sluit het netsnoer pas aan nadat alle andere aansluitingen zijn uitgevoerd.

Het TV-apparaat aansluiten

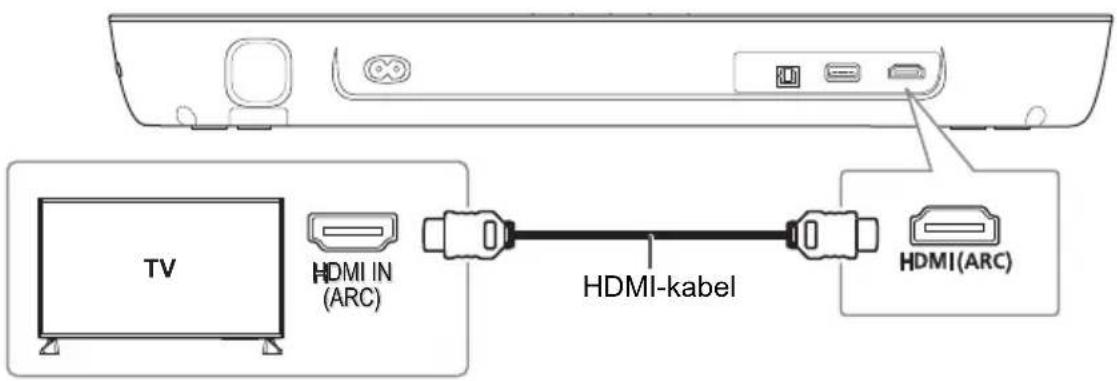

Sluit een TV-apparaat aan dat geschikt is voor ARC

Sluit aan op de aansluiting die geschikt is voor ARC van het TV-apparaat met een high-speed HDMI-kabel die geschikt is voor ARC.

ARC is een HDMI-functie die het möglichk maakt met een HDMI-kabel te genieten van zowel geluid als Tv-beelden, is het Niet langer nodig om de optische digitale audiokabel te gebruiken, die normala gebruikt worden om maar het geluid uit de TV te konnen luisteren.

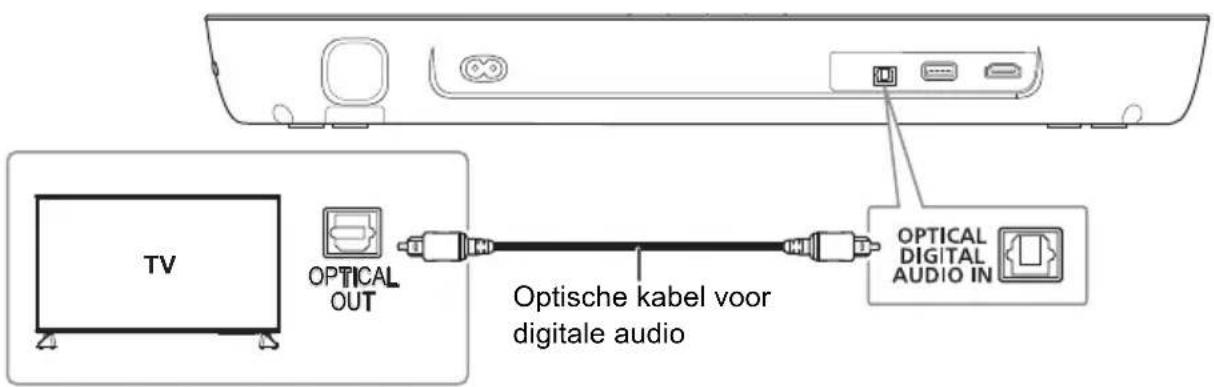

Sluit een TV-apparaat aan dat nicht geschikt is voor ARC

Let bij het aansluiten van de digitale audiokabel goed op de richting en streek het uiteinde correct in de aansluiting.

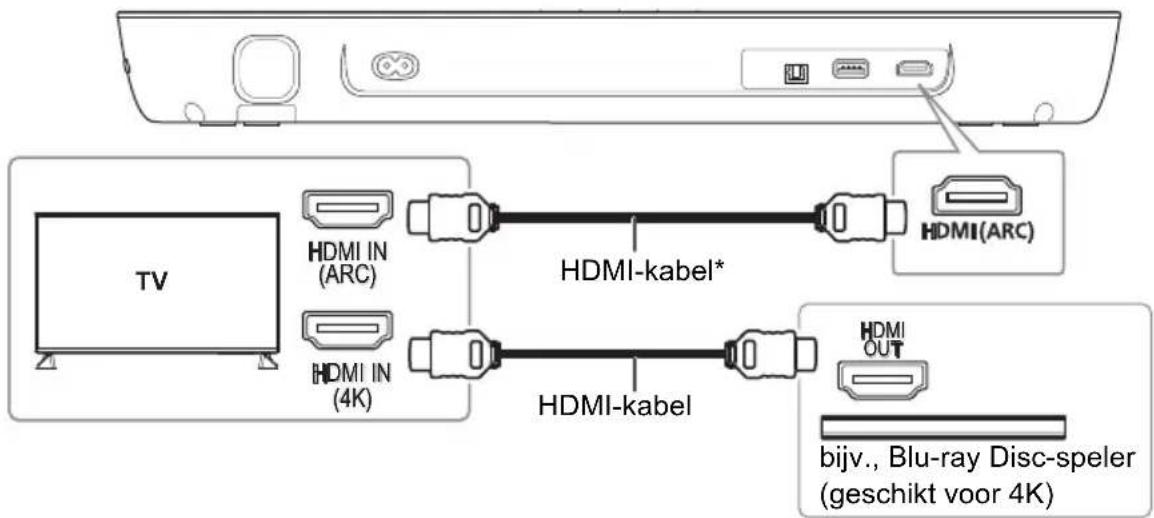

Aansluiting op een 4K Ultra HD TV

Het systemd kan het 4K-video signal van voor 4K geschikte apparatuur Niet doorgeven aan een 4K Ultra HD TV. Maar u kunt wel het systemd aansluten op een 4K Ultra HD TV en van 4K-materialial genieten.

• Let erop dat u de HDMI-kabel aansluit op de voor ARC geschikte aansluitingen.

Opmerking:

• Raadpleeg de bedieningsinstrumentes van de 4K Ultra HD TV (VIERA) en van de voor 4K/60p geschikte apparatuur voor de installmenten voor het weergeven van het 4K-material.
• U kurz genieten van meerkanaaltsuitgestuurd geluid van dit system als u de audio-uitvoer van andere apparatuur instelt op Bitstream.
• De invoer van het audiosignaal maar dit systeme is maximaal 5.1-kanaals.

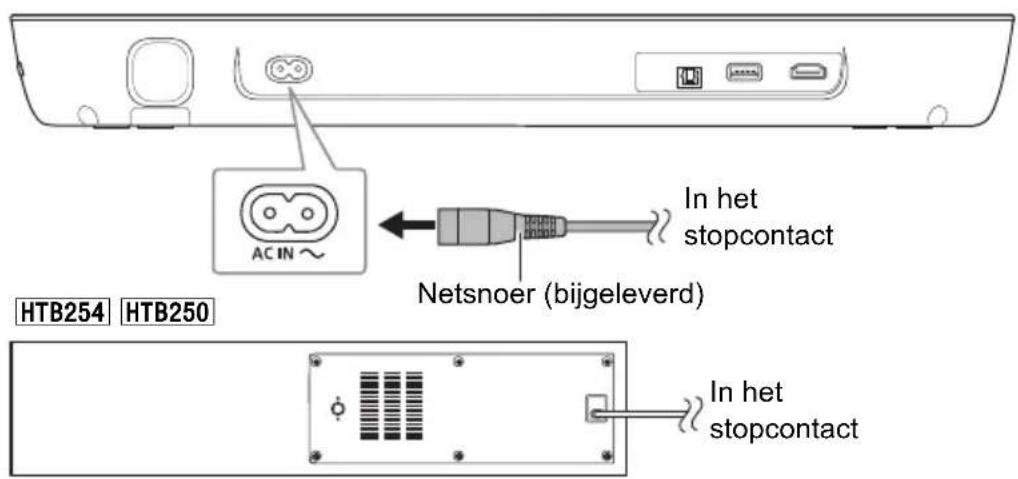

Het netsnoer aansluiten

Stroom bespare

Het systemd verbruikt in de stand Stand-by een geringe hoeveelheid stroom. Haal de stekker uit het stopcontact, als u het systemd Niet gebruikt.

De hoofdunit zal automatisch overschakelen maar de stand-bystand als er geen signaal binnenkomt en er circa 20 minutes lang geen handelingen worden uitgevoerd. Zie pagina 13 "Stroom automatischuit" om deze functie uit te schakelen.

Opmerking:

De actieve subwoofer staat in de stand-bystand als het netsnoer is aangesloten. Het hoofdcircuit staat alttijd onder spanning, zolang als het netsnoer op een netsuitgang is aangesloten.

Bluetooth®-verbinding

U kurz draadloos een geluidsapparaat aansluiten en aftspelen met behulp van Bluetooth®.

Voorbereiding

Zet het hoofdapparaat aan.
- Schakel over maar de Bluetooth®-functie van het apparaat en zet het apparaat vlak bij het systeme.
- Lees de bedieningsinstrumenties van het apparaat voor meer gedetailleerde informatie.

Een apparatuskoppelen

Voorbereiding

Is dit systeem verbonden met een

Bluetooth®-apparaat, verbreek de verbinding dan (⇒ rechts).

1 Druk op [AIRING].

Als de "indicator snel knippert, ga dan verder met stap 3.

2 Houd [AIRING] ingedrukt totdat de "indicator snel knippert.

Als de "indicator langzaam knippert, herhaal dan deze stap.

3 Kies "SC-HTB254", "SC-HTB250" of "SC-HTB200"uit het Bluetooth®-men het apparatusat.

Het MAC-adres (bijv. 6C:5A:B5:B3:1D:0F) kan worden weergegeven voordat "SC-HTB254",

"SC-HTB250" of "SC-HTB200" verschijnt. Indien u gevraagd worden een sleutel te gebruiken voert u "0000" of "1234" in.

Zodra het Bluetooth®-apparaat is verbonden, stopt de "indicator met knipperen en begint te branden.

Opmerking:

U kunt maximaal 8 apparaten aan dit systeem koppelen. Als een 9e apparaat wordt gekoppeld, wordt het apparaat dat het langst Niet is gebruikt worden verrangen.

Verbinding tot stand brengen met een gekoppeld apparatus

Voorbereiding

Is dit systeem verbonden met een

Bluetooth®-apparaat, verbreek de verbinding dan (⇒ rechts).

1 Druk op [BAIRING].
2 Kies "SC-HTB254", "SC-HTB250" of "SC-HTB200" uit het Bluetooth®-menu van het apparatus.

De aansluiting van een apparaat verbreken

Houd [AIRING] ingedrukt totdat de

indicator langzaam knippert.

Opmerking:

• Dit systeem kan slecht op een apparaat per keer aangesloten worden.
• Wannerer " "geseleeteerd als de bron, zal dit systemem automatisch proberen de verbinding met het LAST aangesloten apparaat tot stand te brengen.
• De verbinding met het Bluetooth®-apparaat worden verbroken wanner u een andere bron selecteert.

Draadloze aansluiting actieve subwoofer

HTB254 HTB250

Voorbereiding

Zet het hoofdapparaat aan.

Controleer dat de draadloze verbinding is geactiveerd.

WIRELESS LINK-indicator

Gaat branden: De draadloze verbinding is geactiveerd.

Gaat UIT: De draadloze verbinding is nicht geactiveerd.

Knippert: De actieve subwoofer probeert de draadloze verbinding met de hoofdunit te activeren.

Opmerking:

• De draadloze verbinding worden geactiveerd als de hoofdunit en de actieve subwoofer beiden ingeschakeld zich.
• De knop I/D SET worden alleen gebruikt als de hoofdunit nicht met de actieve subwoofer is gekoppeld. ( 16)

Basisregeling

Voorbereiding

Schakel het TV-apparaat en/of het apparaat dat is verbonden, in.

1 Schakel het systeem in met een druk op []
2 Kies de bron voor het ingangssignaal.

HDMI: Druk op [HDMI (ARC)] op de afstandsbediening of [INPUT] op de hoofdunit.

OPTICAL: Druk op [OPTICAL] op de afstandsbediening of [INPUT] op de hoofdunit.

3 (Bluetooth®): Druk op [PAIRING] op de afstandsbediening of [Dop de hoofdunit.

3 Pas het volume van het systeem aan door op [+VOL - ] te drukken.

Volumebereik: 0 tot 100

De indicators wisselen elke keer dat het volume worden aangepast en stoppen met knipperen als het minimum of maximumniveau worden bereikt.

MUSIC CINEMA HDMI(ARC) OPTICAL

Wanner " Is geselecteerd als de bron

Kies dit systeme als de luidspreker voor hetuitgaande signaal uit het menu van hetBluetooth*apparaat dat met het systeme isverbonden.

Wanner "OPTICAL" is geseleerd als de bron

Selecteer de ingang van de tv voor dit systeme op de tv en het aangesloten apparaat en start met afspelen van het aangesloten apparaat.

Selecteren van de geluidsstand

Druk op [SOUND].

Geluidsstand Aanduiding
Standaard Het best geschikt voor drama- en comedy-shows.	MUSIC CINEMA ● ●
Muziek Verbeter het geluid van muziekinstrumenten en songs.	MUSIC CINEMA ● ●
Bioscoop (standaard) Produceert drie-dimensioneel geluid dat uniek is voor films.	MUSIC CINEMA ● ●

Om het geluid te onderdukken

Druk op [MUTE].

Alle indicators knipperen geleiktijdig.
Druk voor afbreken weeop [MUTE] of pas het volume aan.

Aanpassen van het subwooferniveau HTB254 HTB250

Druk op [SUBWOOFER +] of [SUBWOOFER -] om het niveau in te stellen.

Aanduiding Effect		waarden
MUSIC	CINEMA HDMI(ARC) OPTICAL	4 Hoogste
MUSIC	CINEMA HDMI(ARC) OPTICAL	3	↑
MUSIC	CINEMA HDMI(ARC) OPTICAL	2
MUSIC	CINEMA HDMI(ARC) OPTICAL	1 Laagste

Geavanceerde werking

Dual-audio

Stelt de stand voor het audiokanaal in die de voorkeur heeft, wanner er twee audiostanden door dit system worden ontvangen.

Houd [MUTE] ten minste 4 seconden ingedrukt.

Audiostand Aanduiding
Hoofd (bij verstek)	MUSIC	CINEMA	HDMI(ARC)	OPTICAL
Secundair	MUSIC	CINEMA	HDMI(ARC)	OPTICAL
Hoofd + Secundair	MUSIC	CINEMA	HDMI(ARC)	OPTICAL

Opmerking:

• Dit effect werkt alleen als het uitgestuurde audiosignal van het TV-apparaat of van de speler is ingesteld op "Bitstream" en "Dolby Dual Mono" beschikkaar is in de geluidsbron.
• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.

Audioformulaat

U kunt zien wat het actuele audioformaat is.

Houd [SOUND] ten minste 4 seconden ingedrukt.

Audiostand Aanduiding
Dolby Digital	MUSIC CINEMA HDMI(ARC) OPTICAL
DTS®	MUSIC CINEMA HDMI(ARC) OPTICAL
	●	●
PCM	MUSIC CINEMA HDMI(ARC) OPTICAL
	●	●

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• De indicators können verschillend werkken als de hoofdunit een nicht-ondersteund audioformaat detecteert van de aangesloten tv.
• Deze functie werkt nicht wanneer Sgekozen als de bron.

Stroom automatisch uit

De hoofdunit schakelt automatisch uit, als er geen geluidsinput is en u het apparaat Niet gebruik gedurende ongeveer 20 minutes.

Houd [HDMI (ARC)] ten minste 4 seconden ingedrukt om de stand kiezen.

Modus Aanduiding
Aan (bij verstek)	MUSIC CINEMA HDMI(ARC) OPTICAL
	○	○
Uit	MUSIC CINEMA HDMI(ARC) OPTICAL
	○	○

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• Deze instenting blijft gehandhaafd totdat deze opniew worden gekozen.

Bluetooth®-Stand-by

Met deze functie=kunt u de verbinding tot stand brengen met een gekoppeld Bluetooth®-apparaat, als de hoofdunit in de stand Stand-by staat.

Houd [OPTICAL] ten minste 4 seconden ingedrukt.

Modus Aanduding
Aan	MUSIC CINEMA HDMI(ARC) OPTICAL 0 -○- ● ● ● ●
Uit (bij verstek)	MUSIC CINEMA HDMI(ARC) OPTICAL 0 ● ● -○- ● ●

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• Deze instelling blijft gehandhaafd totdat deze opniew worden gekozen.
• Als het netsnoer losgekoppeld is, zal de stand-byfunctie van Bluetooth® Niet werken. Stel dit opniew in.

Beperking van het volume

Het volume is ingesteld op 50 wanner u het systeem inschakelt, ook al was het volume ingesteld op meer dan 50 toen het systeem werdenuitgeschakeld.

Houd [DIMMER] ten minste 4 seconden ingedrukt.

Modus Aanduiding
Aan (bij verstek)	MUSIC CINEMA HDMI(ARC) OPTICAL
	○	○
Uit	MUSIC CINEMA HDMI(ARC) OPTICAL
	○	○

Opmerking:

• De indicator voor de gekozen instelling knippert 5 seconden lang en verlaat dan de instellingsstand.
• Deze instelling blijft gehandhaafd totdat deze opniew worden gekozen.

HDMI CEC

Deze unit ondersteunt de functie "HDMI CEC" (Consumer Electronics Control).

In de bedieningsinstrumenties voor op elkaar aangesloten apparatuur vindt u bijzonderheden over de bediening.

Voorbereiding

Controleer dat de HDMI-aansluiting tot stand is gebracht. ( 9,10)

Koppeling stroom aan

Wanner u het TV-apparaat inschakelt worden de hoofd-unit automatisch ook ingeschakeld. (Deze functie werkt nicht wanner OPTICAL of Bluetooth® de bronze is.)

Power off-koppeling

Wanner u het TV-apparaat uitschakelt worden de hoofd-unit automatisch ook uitgeschakeld. (Deze functie werkt nicht wanner OPTICAL of Bluetooth® de bronze is.)

Aanpassing volume

U kurz de volume-instelling van dit systeme regelen met de knop voor Volume of voor Mute (dempen) op de afstandsbediening van het TV-apparaat.

Als de luidsprekerkeuze van de tv wordt veranderd waar de luidsprekers van de tv, worden de luidsprekers van de hoofdunituitgeschakeld. Deze uitschakeling worden wee opgeheven dor de luidsprekers van de hoofdunit opnieuw te selecteren.

Wijzigenvluidsprekers

Als de hoofdunit ingeschakeld worden, zal dit system automatisch worden geselecteerd als de luidsprekers van de tv.

Indien u de hoofdunit uitschakelt, dan worden de luidsprekers van de tv automatisch geactiveerd.

Opmerking:

Deze werking kan nicht voor alle HDMI CEC-apparatuur worden gegarandeerd.

Verhelpen van storingen

Raadpleeg de onderstaande tips voordat u beroep doet op een servicecentrum. Vraag uw handelaar om advies, als u twijfels hebt over de controlepunten of als u het probleem Niet kurz verhelpen.

Algemene storingen

Geen stroomvoorziening

• Wacht na het aansluten van het netsnoer ongeveer 10 seconden, voordat de hoofdunit worden ingeschakeld.
• Haal de stekker van het netsnoer 10 seconden uithet stopcontact en steekt het er opnieuw in.
• Indien de hoofdunit direct waar uitschakelt nadat deze is ingeschakeld, haal dan de stekker van het netsnoeruit het stopcontact en neem contact op met uw dealer.
• Indien de hoofdunit nicht inschakelt als de tv worden ingeschakeld (HDMI CEC), schakel dan de hoofdunit handmatig in.

U kunt geen bedieningshandelingen uitvoeren met de afstandsbediening.

• Verwijder het isolatieblad voordat u voor het eerst de afstandsbediening gezruikt. ( 8)
• ControllerDat de batterij op de juiste manier is ingezet. ( 8)
• De batterij is bijna leeg. Vervang deze door een neue. (⇒ 8)
• Stel de code van de afstandsbediening opnieuw in wanner u de batterij hebt verrangen. ( 16)
• Gebruik de afstandsbediening binnen de juiste afstand. ( 7)

Het system is automatisch overgeschakeld op de stand Stand-by

• "Stroom automatisch uit"-functie staat aan. Het systeem schakelt automatisch maar de stand-bystand, als er geen signaalinvoer is en het apparaat ongeveer 20 minutes nicht gebrukt is. Zie pagina 13 voor het uitschakelen van deze optie.

Bluetooth®

Men kan geen passend apparaat koppelen.

• Controller de conditie van het Bluetooth®-apparaat.
• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichter bij het systeme.

Het apparaat kan nicht aangesloten worden.

• Het koppelen van het passende apparaat heeft nicht met succèsplaatsgevonden. Koppel het passende apparaat opnieuw.
• De koppeling van het apparatusaat is verrangen.
  Koppel het passende apparatusaat opnieuw.
• Misschien is dit system aangesloten op een ander apparaat. Verbreek de verbinding met het andere apparaat en probeer het apparaat waar te verbinden.
• Er kan een probleem zich met het systeme. Schakel het systeme uit en schakel hetervoigens wee in.

Het apparatus is aangesloten, maar er worden via het systeme geen geluid gehoord.

• Voor sommige ingebouwde Bluetooth®-apparaten hebt u de geluidsoutput handmatig op "SC-HTB254", "SC-HTB250" of "SC-HTB200" ingesteld. Lees de bedieningsinstrumenties van het apparaat voor meer gedetailleerde informatie.

Geluid uithetapparaatwordt onderbroken.

• Het apparaat staat buiten het communicatiebereik van 10 meter. Verplaats het apparaat meer dichter bij het systeme.
• Verwijder elk obstakel:tussen het systemen hetafter apparaat.
• Andere apparaten die de frequentieband 2,4 GHz gebruiken (draadloze router, magnetrons, snoerloze telefoons, enz.)给他们 storing. Verplaats het apparaat zichter maar het systeme toe en vergroot de afstand tot de andere apparaten.

HDMI

De aan HDMI CEC gerelateerde functies werken nicht longer correct.

• Controller deinstallingen op de aangesloten apparaten.

• Schakel de HDMI CEC-functionie in op de aangesloten apparaten.

• Selecteer dit system als de luidspreker in het HDMI CEC-menu van de tv.

• Wonneer de HDMI-aansluitingen zijn veranderd, na een stroomstoring of nadat u het netsnoer hebt verwijderd, zullen de HDMI CEC-bedieningsfuncties misschien Niet goed werkken.

• Schakel alle apparaten in, die met een HDMI-kabel op het TV-apparaat zich aangesloten en schakel verwolgens het TV-apparaat in.
  Schakel de HDMI CEC-installingen van het TV-apparaatuit enervolgensweir in. Raadpleeg bedieningsinstructies van het TV-apparaat voor nadere bijzonderheden.

• Schakel het TV-apparaat in en verwijl het systemen het TV-apparaat op elkaar zich aangesloten met een HDMI-kabel, trek de stekker van het netsnoer uit het stopcontact en steek de stekker weer in het stopcontact.

Geluid

Geen geluid.

Uitschakeling opheffen. ( 12)
- Controller de verbindingen met de andere apparaten. ( 9,10)
- Zorg ervoor dat het ontvangen audiosignal ondersteund worden door dit systeme.
- Als het systemeleen alleen met een HDMI-kabel op het TV-apparaat is aangesloten, controller dan dat de HDMI-aansluiting van het TV-apparaat is gelabeld "HDMI (ARC)". Zo Niet, sluit dan een optische digitale audiokabel aan. ( 9,10)
- Controller de aansluitingen. Verwissel de kabels als de verbindingen juist+zijn.
- Controller deinstallingen voor de audio-uitgang op het aangesloten apparaat.

De dual-audio kan nicht van hoofd maar secundair worden gewijzigd.

• Als de ontvangen audio van het aangesloten apparaat Niet "Dolby Dual Mono" is of deuitgangsinstelling Niet "Bitstream" is, kan deinstelling Niet op dit system worden gewijzigd. Wijzig de instelling op het aangesloten apparaat.

Het volume worden zachter gezet als u het apparaat inschakelt.

• "Beperking van het volume" is ingeschakeld. ( 13)
• Als het systemd worden uitgeschakeld met het volume op meer dan 50, za het volume automatisch op 50 worden ingesteld zodia u het systemd inschakelt. ( 13)

Het geluid loopt nicht synchroon met het beeld.

• Afhankelijk van de tv kan de geluidsuitgang van dit systeme wellicht Niet synchroon lopen met het tv-beeld, als het systeme aangesloten is via Bluetooth®. Sluit dit systeme aan op de tv met een HDMI-kabel/optische digitale audiokabel. ( 9,10)

De indicator voor audioformaat komt nicht overeen met de afspeelbron.

• Als de afspeelbron Dolby Digital of DTS® is, stel dan de audiouitgang van de aangesloten apparatuur (bijv. tv, speler) in op bitstream. Zie de gebruiksaanwijzing van de aangesloten apparatuur voor meer informatie.

Er is geen audio.

De stroom waar de hoofdunit worden automatischuitgeschakeld.

(Als de hoofdunit een probleem detecteert, worden een beveiliging geactiveerd en de hoofdunit worden automatisch in de stand-bystand geschakeld.)

• Er is een probleem met de versterker.
  Is het volume extreem hoog? Als dat zo is, moet het volume lager gezet worden.
• Staat het systeme op een extreem warmeplaats? Als dat zo is, moet het systemeer aan een koelere plaats worden verplaatst, wacht een pau seconden en probeer het dan weer in te schakelen.

Controleer als het probleem aanhoud de status van de indicators, schakel het systemeuit, haal de stekker van het netsnoer uit het stopcontact en neem contact op met uw dealer. Zorg ervoor dat u de status van de indicators weet enlicht de dealer in.

Actieve subwoofer

Geen stroomvoorziening.

• Zorg ervoor dat het netsnoer van de actieve subwoofer is aangesloten.

Na het inschakenen van de subwoofer, schakelt\ deze direct waaruit.

• Trek de stekker van het netsnoeruit het stopcontact en vraag advies aan uw leverancier.

Geen geluid van de subwoofer.

• Controller dat de actieve subwoofer ingeschakeld is.
• Controller dat de indicator van de WIRELESS LINK gaat branden. ( 11)

De indicator van de WIRELESS LINK gaat nicht branden.

• Er is geen verbinding tussen de hoofdunit en de actieve subwoofer.

Controleer dat de hoofdunit ingeschakeld is.

• De actieve subwoofer en de hoofdunit zich weltlicht nicht juist gekoppeld. Probeer het volgende. (Draadloze koppeling)

① Zet het hoofdapparaat aan.
② Houd I/D SET] op de weiterijde van de actieve subwoofer ten minste 4 seconden ingedrukt. De indicator van de draadloze verbinding gaat knipperen.
③ Druk achtereenvolgens op [MUTE], [SOUND], [MUTE], [AIRING]*.

• Ongeveer 3 seconden.

De indicators "OPTICAL" en "HDMI (ARC)" knipperen afwisseled.

Zodra de draadloze koppeling gereed is schakelen de indicators " OPTICAL" en "HDMI (ARC)"uit.

Neem contact op met uw dealer als het probleem blijft bestaan.

Code voor de afstandsbediening

Verander de code van de afstandsbediening van dit systeme wanner andere apparatuur van Panasonic op de afstandsbediening van dit systeme reageert.

Voorbereiding

• Schakel alle andere Panasonic-producten uiit.
• Schakel dit systeem in.
• Richt de afstandsbediening op de afstandsbedieningssensor van het systeme.

Instellen van de code op code 2

Houd [PAIRING] en [SOUND], op de afstandsbediening, minstens 4 seconden ingedrukt.

MUSIC CINEMA HDMI(ARC) OPTICAL

Instellen van de code op code 1

Houd [PAIRING] en [DIMMER], op de afstandsbediening, minstens 4 seconden ingedrukt.

MUSIC CINEMA HDMI(ARC) OPTICAL

Reset het geheugen wanner de volgende situatuies zich voordoen:

• Het apparaat reageert nicht wanner u de toetsen indrukt.
  U wilt de geheugeninhoud wissen en de oorspronkelijke instellengen herstellen.

Houd [ /1] op het apparaat ten minste 4 seconden ingedrukt.

Alle indicators knipperen totdat het system opnieuw opstart.

Opmerking:

De code van de afstandsbediening zal terug gezet worden\ aar code 1 na de geheugen reset, bekijk "Code voor de\ afstandsbediening" over hoe code 2 te wijzigen.

Verlichting van de indicators

De indicators geben de staat van het systeme aan. De hieronder aangegeven indicatorpatronen worden onder normale bedrijfsomstandigheden weergegeven. Ze verwijzen Niet maar de aanduiding van een probleem.

Indicators Beschrijving
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert 5 seconden lang. • Als deinstalling aan staat ("Stroom automatisch uit", "Bluetooth®-Stand-by", "Beperking van het volume") (⇒13) • Als het audioformaat Dolby Digital is. (⇒13) • Als dual-audio de hoofdinstelling is. (⇒12)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert 5 seconden lang. • Als het audioformaat DTS® is. (⇒13)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert 5 seconden lang. • Als deinstalling uit staat ("Stroom automatisch uit", "Bluetooth®-Stand-by", "Beperking van het volume") (⇒13) • Als het audioformaat PCM is. (⇒13) • Als dual-audio de secundaire installing is. (⇒12)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert snel. • Als de hoofdunit gereed is voor koppeling. (⇒11) De indicator knippert langzaam. • Als de hoofdunit gereed wacht op de verbinding. (⇒11) De indicator gaat branden. • Als de hoofdunit is verbonden met een Bluetooth®-apparaat. (⇒11)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert 5 seconden lang. • Als dual-audio de hoofd + secundaire installing is. (⇒12)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert 10 seconden lang. • Als de afstandsbediening ingesteld is op code 2. (⇒16)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicator knippert 10 seconden lang. • Als de afstandsbediening ingesteld is op code 1. (⇒16)
MUSIC CINEMA HDMI(ARC) OPTICAL	De indicators knipperen totdat het systeme opnieuw opstart. • Als de hoofdunit is geseset. (⇒16) De indicators knipperen doorlopend. • Als het geluid uitgeschakeld is. (⇒12) De indicators knipperen 10 maal. • Als de actieve subwoofer nicht kan koppelen. (⇒16)

Technische gegevens

Versterker

HTB254 HTB250

RMS-uitgangsvermögen: Stand Dolby Digital

Voorkanaal 40 W per kanaal (6 Ω), 1 kHz, THD 10%

Subwoofer-kanaal 40 W per kanaal (4 Ω), 100 Hz, THD 10%

Totaal RMS-verbogen in de stand Dolby Digital 120 W

HTB200

RMS-uitgangsvermogen stereo (beide kanalen aangestuurd)

Voorkanaal 40 W per kanaal (6 Ω), 1 kHz, THD 10%

Totaal RMS-verbogen stereo 80 W

Aansluitingen

HDMI uitgang (ARC)

Uitgangsconnector Type A (19-pens)

Digitaleaudioingang

Optische digitale ingang Optische aansluiting
Monsterfrequentie 32 kHz, 44,1 kHz, 48 kHz

Audioformaat LPCM, Dolby Digital, DTS Digital SurroundTM

USB-poort Voor software-update

Bluetooth®

Versie Bluetooth Versie 2.1 + EDR

Klasse Klasse 2

Ondersteunde profielen A2DP

Bedrijsfrequentie 2,4 GHz-band FH-SS

Frequentieband 2402 MHz tot 2480 MHz

Bedrijfsafstand 10 meter gezichtslijn

Maximum RF-vermogen 4 dBm

Ondersteunde codec SBC

Luidspreker

Voorluidspreker (ingebouwd)

Volledig bereik 4× 10 cm (Conustype) x 1/kanaal

Actieve subwoofer HTB254 HTB250

Woofer 14 cm conustype x 1

Draadloos

Draadloze module

Frequentiebereik 2404 MHz tot 2476 MHz

Aantal kanalen 38

RF-uitgangsvermogen 7 dBm (max.)

Algemeen

Voeding AC 220 V tot 240 V, 50 Hz

Opgenomen vermogen

Hoofdapparaat 15 W

7,5W

Afmetingen (B x H x D)

Hoofdapparaat 450 mm x 51 mm x 135 mm

Actieve subwoofer HTB254 HTB250 97 mm x 451 mm x 307 mm

Gewicht

Hoofdapparaat 1,6 kg

Actieve subwoofer HTB254 HTB250 4,4 kg

Gebruikstemperatuurbereik 0^ tot +40^

Vochtigheidsbereik

20% tot 80% RV (geen condensatie)

Stroomverbruik in Stand-by stand (ongeveer) Hoofdapparaat

Als Bluetooth® stand-by uit staat 0,5 W

Als Bluetooth® stand-by aan staat 2,0 W

Actieve subwoofer HTB254 HTB250 0,5 W

Als draadloos geactiveerd in network stand-by is

2,0W

Opmerking:

• Specificaties können zonder voorafgaande kennisgeving worden gewijzigd. Gewicht en afmetingen zijn bij benadering.
• De totale harmonische verrorming is gemeten met de digitale spectrumanalyser.

Het wegdoen van oude apparatuur en battrijen Alleen voor de Europese Unie en landen met recyclingsystemen

Deze symbolen op de producten, verpakking en/of begeleidende documenten betekenen dat gebruekte elektrische en elektronische producten gebruekte en batterijen nicht mogengemend worden met gewoon huishoudelijk afval.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij waar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving. Door ze correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot depreventie van potentieel negatieve effecten op de gezondheid van de mens en op het milieu.

Voor meer informatie over inzamelen en recycleren,gelieve contact op te nemen met uwplaatselijke gemeente.

Voor een Niet-correcte verwijdering van dit afval kuren boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Opmerking over het batterijensymbol (onderkant symbool):

Dit symbolism kan gebruikt worden in verbinding met een chemisch symbolism. In dat geval worden de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten verruld.

Verzorging van het apparatus

Haal de stekker van het netsnoer uit het stopcontact voor uitvoering van onderhoud. Reinig het system met een zachte, droge doek.

• Als er veel stof op zit, gebruik een vochtige doeck met water om het vuil af te vegen en veeg het daarna af met een droge doeck.
• Gebruik voor het schoonmaken van de luidsprekers een zachte doek. Gebruik geen tissues of ander materiaal (handdoeken enz.) dat uit elkaar kan vallen. Er{kunnenkleine verzels in de luidspreker blijven zitten.
  Maak de buitenpanelen nooit schoon met alcoholhol, verfverdunner of wasbenzine.
• Lees voordat u een chemisch behandelde doek gebruikt, de gebruiksaanwijzing ervan zorgvuldig door.

Verwijdering of overdracht van dit systeme

Het systemd kan de informatie van de gebruikersinstellungen opslaan in de hoofdunit. Als u de hoofdunit verwijdert door vernietiging of overdracht, volg dan de procedure om de instellenen terug te wijzigen maar de fabrieksinstellungen en alle gebruikersinstellungen te verwijderen. ( 16)
- De geschiedenis van de werkking kan opgeslagenংn in het geheugen van de hoofdunit.

Software-update

Af en toe zal Panasonic een software-update
uitbrengen voor deze unit, waardoor functies
worden toegevoegd of de werkung worden
verbeterd. Deze updatesijken gratis beschikbaar. Voor meer details zich de volgende website.
http://panasonic.jp/support/global/cs/
(Deze site is alleen in het Engels.)

DOLBY

AUDIO

dt

Digital Surround
