SCHTB250 - Chaîne Hi-Fi PANASONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance de sortie : 120 W
Connectivité	Bluetooth, USB, AUX
Format audio pris en charge	MP3, WMA
Utilisation	Idéal pour écouter de la musique à domicile, compatible avec divers appareils audio.
Maintenance	Nettoyer régulièrement les grilles et les ports, vérifier les connexions.
Sécurité	Utiliser uniquement avec des accessoires recommandés par le fabricant.
Informations générales	Dimensions : 70 x 20 x 25 cm, Poids : 3 kg

FOIRE AUX QUESTIONS - SCHTB250 PANASONIC

Comment connecter mon PANASONIC SCHTB250 à mon téléviseur ?

Utilisez un câble HDMI pour connecter le port HDMI ARC de votre téléviseur au port HDMI OUT du système HIFI. Assurez-vous que le téléviseur et le système sont allumés et que la fonction HDMI ARC est activée dans les paramètres du téléviseur.

Pourquoi le son est-il faible sur le PANASONIC SCHTB250 ?

Vérifiez le volume du système HIFI ainsi que celui de la source audio. Assurez-vous également que le mode d'égaliseur n'est pas réglé sur un niveau trop bas.

Comment réinitialiser le PANASONIC SCHTB250 aux paramètres d'usine ?

Pour réinitialiser le système, maintenez enfoncé le bouton 'POWER' pendant environ 10 secondes jusqu'à ce que le logo Panasonic apparaisse. Cela réinitialisera tous les paramètres aux valeurs d'usine.

Mon PANASONIC SCHTB250 ne lit pas les fichiers audio via USB. Que faire ?

Assurez-vous que le format des fichiers audio est compatible avec le système (MP3, WAV, etc.) et que la clé USB est correctement insérée. Essayez également de formater la clé USB en FAT32.

Comment utiliser le Bluetooth sur le PANASONIC SCHTB250 ?

Activez le Bluetooth sur votre appareil mobile, puis appuyez sur le bouton 'Bluetooth' du système HIFI. Sélectionnez 'PANASONIC SCHTB250' dans la liste des appareils disponibles pour établir la connexion.

Que faire si le PANASONIC SCHTB250 ne s'allume pas ?

Vérifiez que le système est correctement branché à une prise électrique fonctionnelle. Testez avec un autre appareil pour vous assurer que la prise fonctionne. Si le problème persiste, contactez le support technique.

Comment ajuster les réglages de l'égaliseur sur le PANASONIC SCHTB250 ?

Utilisez la télécommande pour accéder au menu des réglages audio. Sélectionnez 'Égaliseur' et choisissez parmi les préréglages ou ajustez manuellement les niveaux des basses, médiums et aigus selon vos préférences.

Le PANASONIC SCHTB250 fait des bruits étranges pendant la lecture. Que faire ?

Vérifiez les connexions des câbles et assurez-vous qu'ils ne sont pas endommagés. Essayez de changer de source audio pour voir si le problème persiste. Si c'est le cas, un diagnostic professionnel peut être nécessaire.

MODE D'EMPLOI SCHTB250 PANASONIC

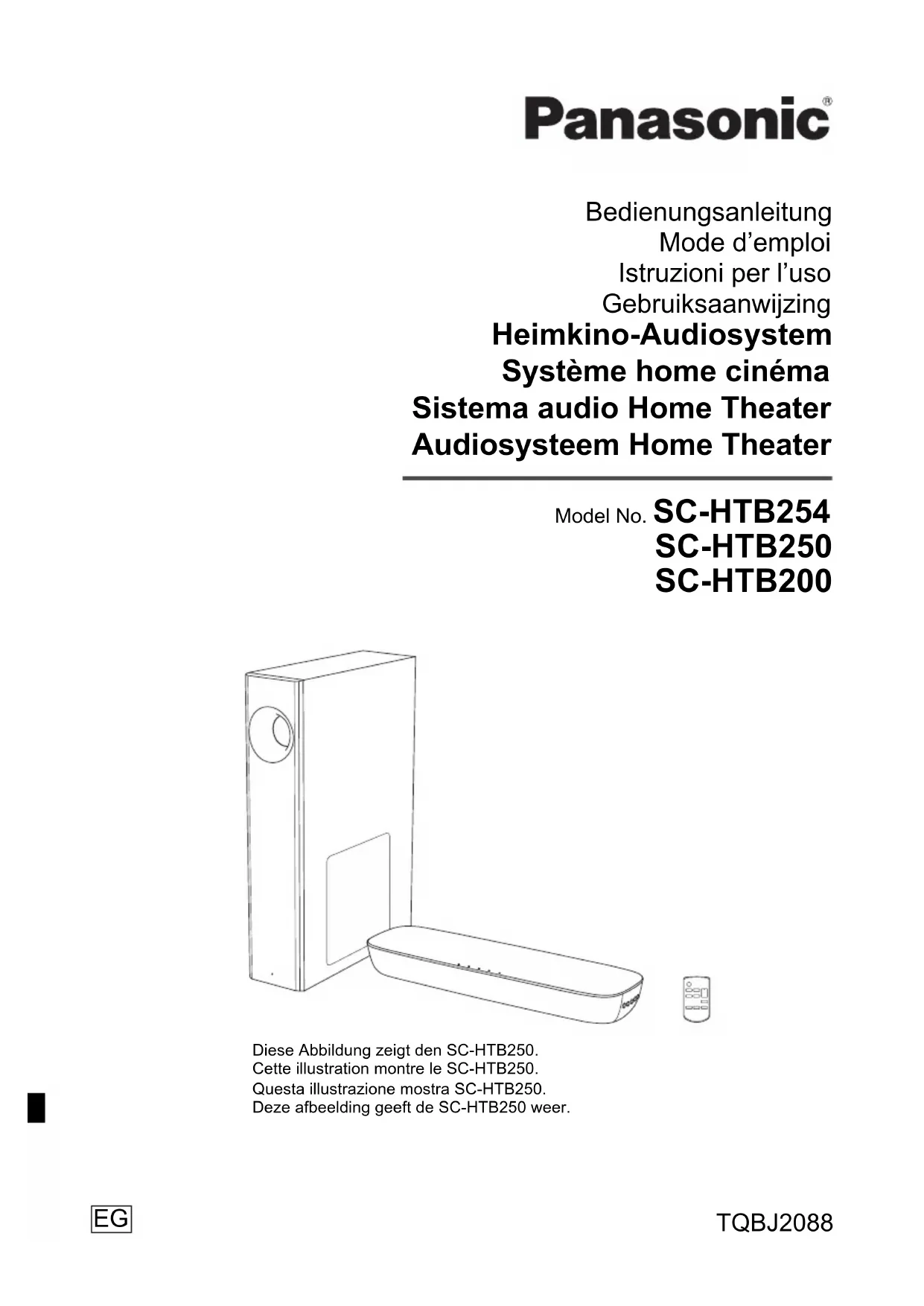

Cette illustration montre le SC-HTB250.

Nous vous remercions pour votre achat de cet appareil.

Pour en obtenir des performances optimales et pour votre sécurité, veuillez lire attentivement le présent manuel.

Conservez ce manuel.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• Ne pas exposer cet appareil à la pluie, à l'humidité, à la chute de gouttes ou à des éclaboussures.
• Ne placer aucun récipient contenant un liquide, tel qu'un vase, sur l'appareil.
• Utiliser les accessoires recommandés.
• Ne pas retirer les couvercles.
• Ne pas réparer cet appareil soi-même. Pour toute intervention, faire appel à un technicien qualifié.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• S'assurer que la tension d'alimentation correspond à la tension imprimée sur cet appareil.
• Insérer complètement la fiche d'alimentation dans la prise de courant.
• Ne pas tirer, plier ou placer des objets lourds sur le cordon.
• Ne pas manipuler la fiche avec les mains mouillées.
• Maintenir le corps de la fiche d'alimentation pour la débrancher.
• Ne pas utiliser une fiche d'alimentation ou une prise de courant endommagée.

Petits objets

Garder les pieds d'enceinte hors de portée des enfants qui pourraient l'avaler.

Pile bouton (pile au lithium)

• Risque d'incendie, d'explosion et de brûlures. Ne pas recharger, démonter, chauffer à plus de 60°C ou incinérer.

NE PAS Ingérer la PILE, RISQUE de brulure chimique

Cette télécommande contient une pile bouton. Si elle est avalée, la pile bouton peut provoquer de graves brûlures internes en seulement 2 heures et peut entraîner la mort.

Garder les piles neuves et usagées hors de portée des enfants. Si le logement pour les piles ne ferme pas correctement, arrêter d'utiliser la télécommande et la garder hors de portée des enfants.

En cas de soupçons d'ingestion ou d'insertion de la pile dans n'importe quelle partie du corps, faire immédiatement appel à un médecin.

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit :
• aucun autre espace réduit de façon à assurer une bonne ventilation.
• Ne pas obstruer les orifices de ventilation de l'appareil avec des journaux, des nappes, des rideaux ou des objets similaires.
• Ne pas placer des sources de flammes vives, telles que des bougies allumées, sur l'appareil.
• Cet appareil est destiné aux climats tempérés.
• Cet appareil peut être perturbé par les ondes radio des téléphones mobiles pendant l'utilisation. Si vous constatez de telles interférences, éloignez le téléphone mobile de l'appareil.
• Le marquage d'identification du produit se trouve sur la face inférieure des appareils.
• Placer l'appareil sur une surface plane, à l'abri de la lumière du jour, de températures élevées et de vibrations excessives.
• Cet appareil peut devenir chaud après une utilisation prolongée. Ceci est normal. Ne pas vous alarmer.

Cordon d'alimentation secteur

• La fiche d'alimentation est ce qui permet de déconnecter l'appareil. Installer cet appareil de telle sorte que la fiche d'alimentation puisse être débranchée immédiatement de la prise de courant.

Pile bouton (pile au lithium)

• L'utilisation d'une pile de rechange incorrecte peut entraîner des risques d'explosion. N'utiliser qu'une pile identique ou le type de pile recommandé par le fabricant.
• Lors de la mise au rebut des piles, contacter les autorités locales ou le revendeur pour connaître la méthode de mise au rebut appropriée.
• Ne pas chauffer ni exposer à une flamme.
• Ne pas laisser la/les pile(s) dans un véhicule exposé à la lumière directe du soleil, portes et vitres fermées pendant une longue période.
• Insérer avec les pôles alignés.
• Retirez la pile si vous n'utilisez pas la télécommande pendant une longue période de temps. Rangez dans un endroit frais et sec.

Les pictogrammes apposés sur ce produit (y compris les accessoires) ont les significations suivantes :

Équipement de Classe II (Le produit est fabriqué avec une double isolation.)

ACTIVÉ

Veille

Déclaration de conformité (DoC)

Par les générantes, « Panasonic Corporation » déclare que ce produit est conforme aux critères essentiels et autres dispositions applicables de la Directive 2014/53/UE.

Les clients peuvent télécharger un exemplaire de la DoC originale concernant nos produits relevant de la Directive RE sur notre serveur DoC: http://www.ptc.panasonic.eu

Pour contacter un Représentant Autorisé:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Allemagne

Type de connexion à distance	Bande de fréquence	Puisance maximum (dBm PIRE)
Bluetooth®	2402 – 2480 MHz	4 dBm
Système sans fil 2,4 GHz	2404 – 2476 MHz	7 dBm

Table des matières

Précautions de sécurité 2

Éléments fournis 4

Références 5

Placement 5

Présentation des commandes 7

Raccordements 9

Commandes de base. 12

Opérations avancées. 12

HDMI CEC. 14

Guide de dépannage 14

Eclairage des voyants 17

Spécifications. 18

Entretien de l'appareil 19

Ce système

1 Appareil principal (enceinte)

HTB254: SU-HTB254 HTB250: SU-HTB250 HTB200: SC-HTB200

HTB254 HTB250

1 Subwoofer actif (SB-HWA250)

Accessoires

Vérifier que tous les accessoires fournis sont prêts.

1 Cordon d'alimentation secteur

1 Télécommande (avec une pile)

HTB254 HTB250

(N2QAYC000126)

HTB200

(N2QAYC000123)

HTB254 HTB250

4 Pieds d'enceinte (pour subwoofer actif)

Références

Panasonic décline toute responsabilité en cas de compromis de données et/ou d'informations au cours d'une transmission sans fil.

Bande de fréquence

• Ce système utilise la bande de fréquence de 2,4 GHz.

Certification

• Ce système est conforme aux restrictions relatives aux fréquences et a été certifié relativement aux lois relatives aux fréquences. Ainsi, une autorisation de connexion sans fil est inutile.
• Les actions ci-dessous sont passibles d'une peine dans certains pays :
• Démontage ou modification de l'appareil.
• Suppression des indications de spécification.

Restrictions d'utilisation

• La transmission sans fil et/ou l'utilisation avec tous les périphériques équipés de la fonction Bluetooth® n'est pas garantie.
• Tous les périphériques doivent être conformes aux normes définies par Bluetooth SIG, Inc.
• Selon les spécifications et les réglages d'un périphérique, ce dernier peut ne pas réussir à se connecter ou certaines opérations peuvent être différentes.
• Ce système prend en charge les fonctions de sécurité Bluetooth. Mais en fonction de l'environnement de fonctionnement et/ou des réglages, cette sécurité peut être insuffisante. Transmettre les données sans fil à ce système avec précaution.
• Ce système ne peut pas transmettre de données vers un périhérique Bluetooth®.

• Utiliser ce périphérique à une portée maximale de 10m.
• La portée peut décroître en fonction de l'environnement, des obstacles ou des interférences.

Interférences provenant d'autres appareils

• Ce système peut ne pas fonctionner correctement et des problèmes tels que du bruit et des sauts sonores peuvent survenir à cause des interférences des ondes radio si cet appareil est installé trop près de dispositifs Bluetooth ou de dispositifs utilisant la bande 2,4 GHz.
• Ce système peut ne pas fonctionner correctement si les ondes radio d'une station d'émission ou autre se trouvant à proximité sont trop puissantes.

Utilisation prévue

• Ce système est pour une utilisation normale et générale uniquement.
• Ne pas utiliser ce système à proximité d'un appareil ou dans un environnement sensible aux perturbations radioélectriques (exemple : aéroports, hôpitaux, laboratoires, etc.).

Licences

Dolby, Dolby Audio et le symbole du double-D sont des marques de commerce de Dolby Laboratories.

Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, et DTS et le symbole lorsqu'ils apparaisent ensemble, sont des marques déposées, et DTS Digital Surround est une marque de commerce de DTS, Inc. © DTS, Inc. Tous droits réservés.

Les termes HDMI et High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.

Le nom de la marque Bluetooth® ainsi que les logos sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Panasonic Corporation est effectuée sous licence. Les autres marques et noms commerciaux appartiennent à leurs propriétaires respectifs.

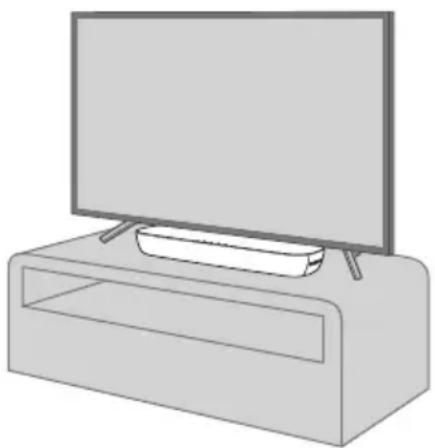

Placement

Placer l'appareil principal dans un meuble ou sur une table.

Si l'appareil principal est placé devant le téléviseur

L'appareil principal peut obstruer ou interférer avec les divers capteurs du téléviseur et de l'émetteur 3D Eyewear d'un téléviseur compatible 3D. En cas d'interférences, laisser davantage de distance entre l'appareil principal et le téléviseur. Si le téléviseur ne fonctionne toujours pas correctement, essayer de l'utiliser dans un meuble.

HTB254 HTB250

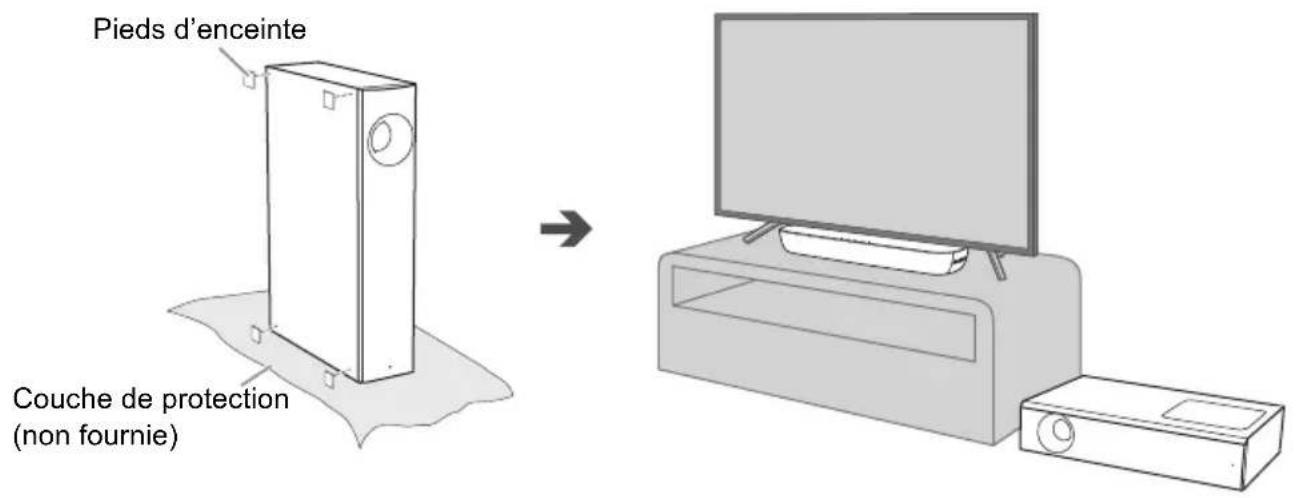

Le subwoofer peut être positionné verticalement ou horizontalement.

Coller les pieds d'enceinte fournis sur le subwoofer en fonction du positionnement choisi.

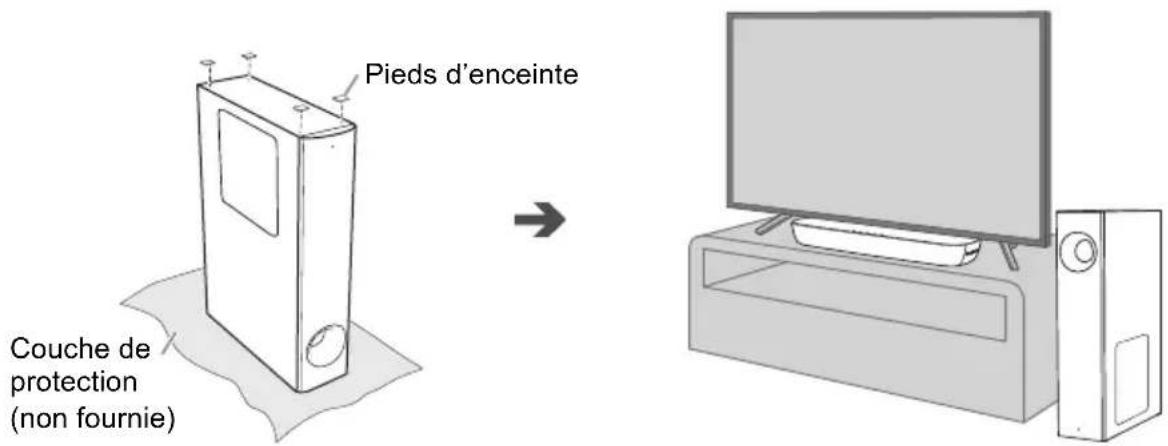

Positionnement vertical

Pour plus de stabilité et pour éviter toute blessure, lorsque le subwoofer est positionné verticalement,

• Ne pas empiler d'objets sur le subwoofer.
• Ne pas laisser les enfants monter sur le subwoofer. Faire attention en cas de proximité de bébés ou d'enfants.

Remarque:

• Placer le système sur une surface plane en toute sécurité.
• Ne pas installer l'appareil dans un meuble en métal.
• Placer le subwoofer actif dans un rayon de quelques mètres autour de l'appareil principal. L'effet peut varier en fonction de l'emplacement du subwoofer actif. Le fait de placer le subwoofer actif trop près des murs et des angles peut aboutir à un excès de basses. Couvrir les murs et les fenêtres avec des rideaux égaux.

Pour obtenir un effet optimal, il est possible de déplacer le subwoofer actif ou d'ajuster le niveau du subwoofer (⇒ 12).

• Éloigner les autres appareils électroniques à bande de fréquence 2,4 GHz tels que routeurs sans fil, téléphone sans fil, etc. d'au moins 2 m de ce système pour éviter les interférences électromagnétiques.
• Si des couleurs anormales apparaissent sur le téléviseur, l'éteindre pendant 30 minutes. Si la démagnétisation du téléviseur ne corrige pas le problème, augmenter la distance entre cet appareil et le téléviseur.
• Éloigner les objets magnétiques. Les cartes magnétiques, les montres etc. peuvent être endommagées si elles sont posées trop près de l'appareil.

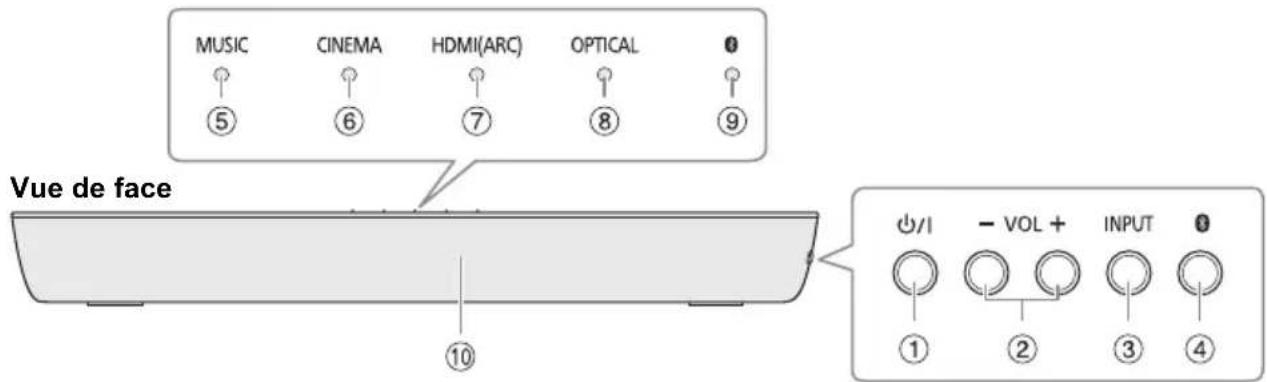

Appareil principal

Vue arriere

Interrupteur de veille/marche [0/1]

Appuyer sur cet interrupteur pour faire basculer l'appareil du mode de marche au mode de veille, et vice versa. En mode de veille, l'appareil continue de consommer une petite quantité de courant.

② Ajuster le niveau de volume (⇒ 12) ③ Sélectionner la source d'entrée

④ Sélectionner le périphérique Bluetooth en tant que source

Appuyer et maintenir [Pour démarrer l'appairage Bluetooth®.

⑤ Voyant MUSIC ⑥ Voyant CINEMA ⑦ Voyant HDMI(ARC) ⑧ Voyant OPTICAL ⑨ Voyant (Bluetooth)

⑩ Capteur de la télécommande

Distance : Dans le rayon de 7 m environ

Angle : Environ de haut en bas, à gauche et à droite

① Borne OPTICAL DIGITAL AUDIO IN 12 Port USB (pour mise à jour logicielle) ( 19) 13Borne HDMI (ARC) (compatible ARC)

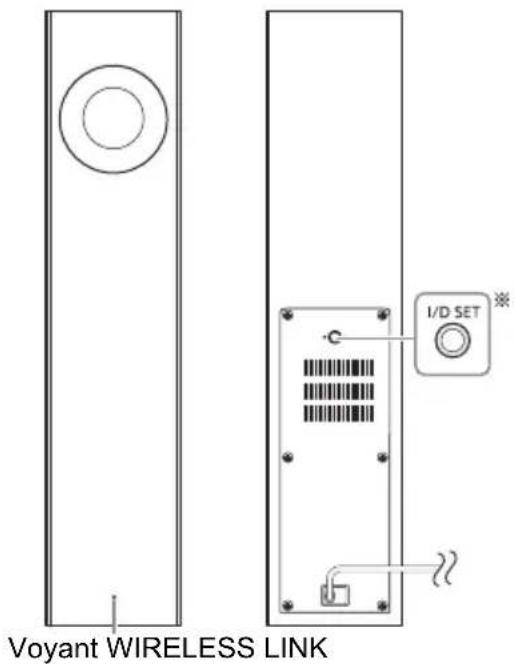

Subwoofer actif

HTB254 HTB250

Vue de face Vue arrière La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas apparu avec le subwoofer actif.

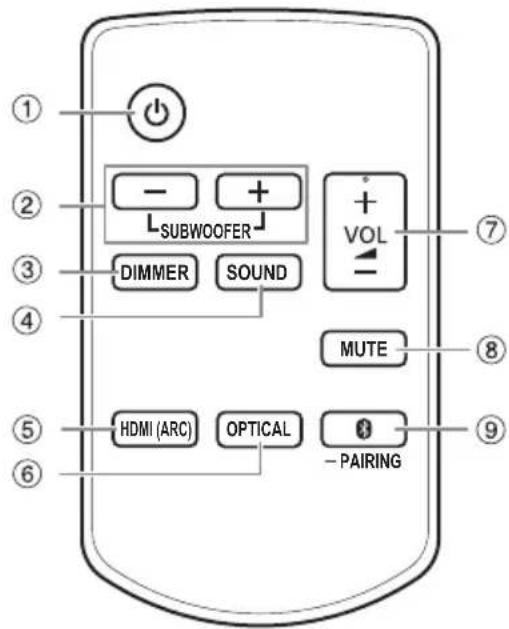

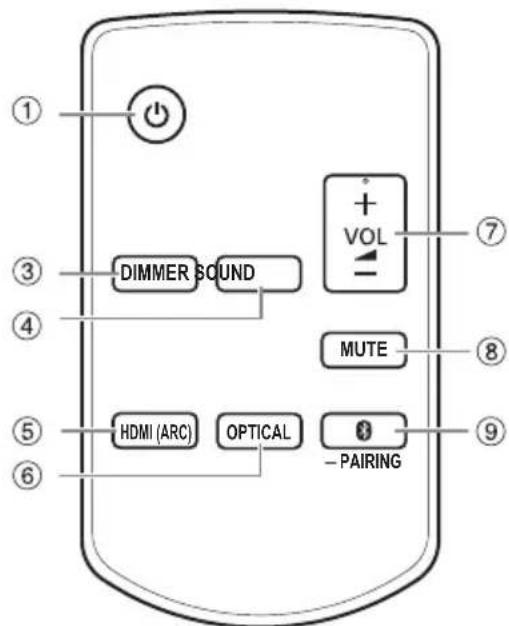

Télécommande

HTB254 HTB250

HTB200

Pour éteindre ou allumer l'appareil principal HTB254 HTB250 Ajuster le niveau du subwoofer ( 12) Attenuer les voyants sur l'appareil principal Sélectionner le mode sonore ( 12) Sélectionner le périphérique HDMI (ARC) en tant que source Sélectionner le périphérique optique en tant que source Ajuster le niveau de volume ( 12) Désactiver le son ( 12)

⑨ Sélectionner le périphérique Bluetooth en tant que source

Appuyer et maintenir [AIRING] pour démarrer l'appairage Bluetooth.

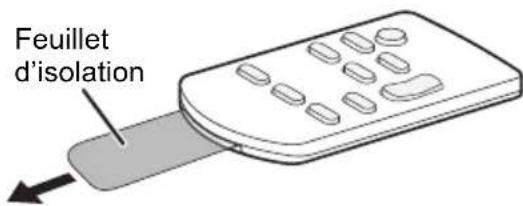

Avant la toute première utilisation

Retirer le feuillet d'isolation.

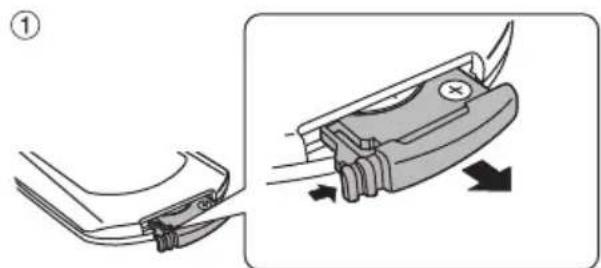

Remplacement de la pile

Remplacer par une pile neuve (pile au lithium CR2025).

Insérer une nouvelle pile avec la face (+) orientée vers le haut.

Raccordements

Eteindre tous les équipements avant le raccordement.

Les composants et les câbles sont vendus séparément.

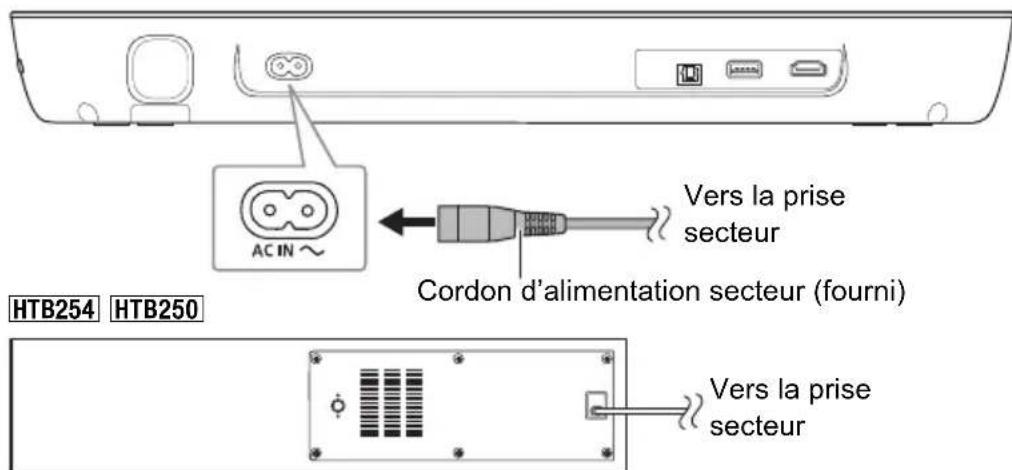

Brancher le cordon d'alimentation dans la prise secteur une fois que tous les autres raccordements ont été effectués.

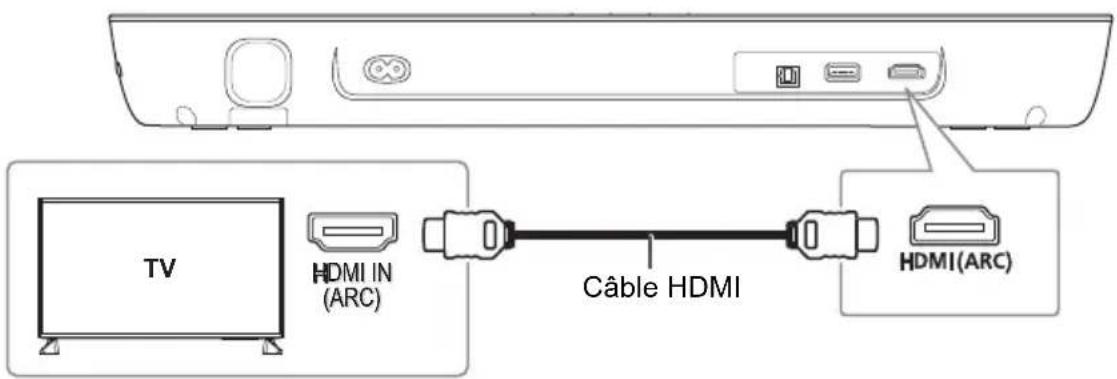

Connecter un téléviseur compatible ARC

Connecter la borne compatible ARC du téléviseur à un câble HDMI haute vitesse compatible ARC.

ARC (canal de retour audio)

L'ARC est une fonction HDMI qui vous permet de profiter du son et des images du téléviseur avec un seul câble HDMI, le câble audio numérique optique qui est habituellement nécessaire pour entendre le son du téléviseur ne l'est plus.

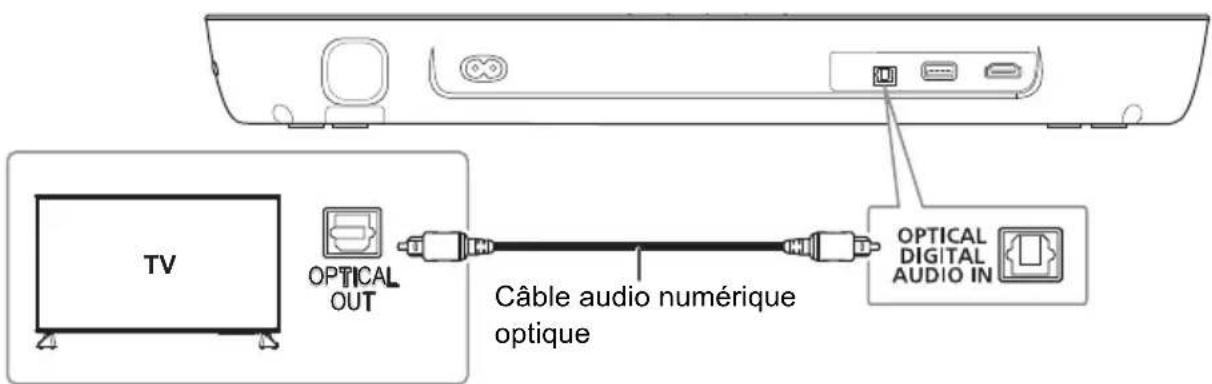

Connecter un téléviseur non compatible ARC

Lors du raccordement du câble audio numérique optique, respecter l'orientation et insérer correctement l'embout dans la borne.

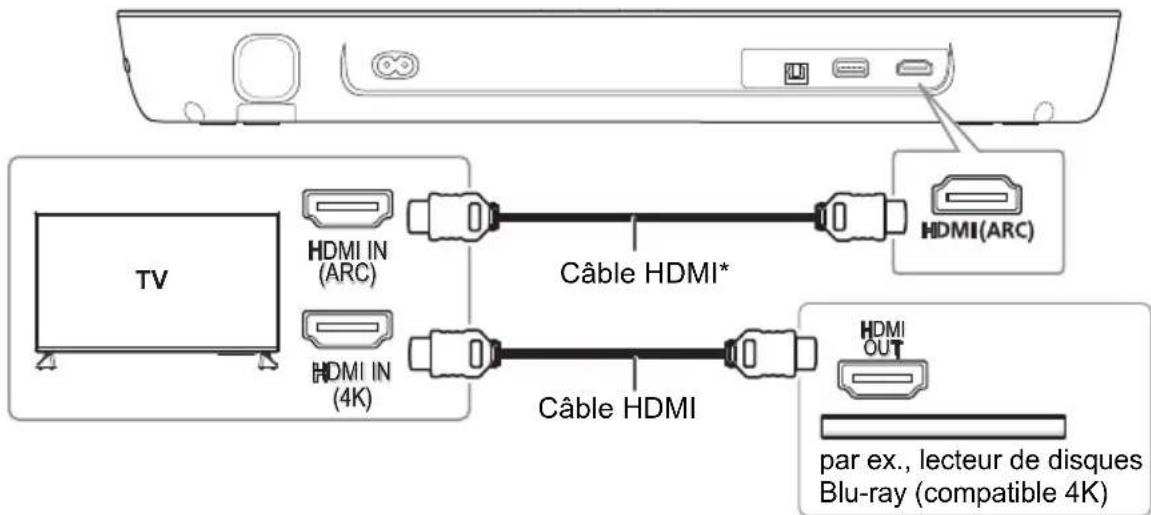

Connexion à un téléviseur ultra HD 4K

L'appareil ne peut pas envoyer le signal vidéo 4K d'un matériel compatible 4K à un téléviseur Ultra HD 4K. Toutefois, il est possible de connecter le système à un téléviseur Ultra HD 4K pour profiter du contenu 4K.

• S'assurer de brancher le câble HDMI aux bornes compatibles ARC.

Remarque:

• Se référer au mode d'emploi du téléviseur Ultra HD 4K (VIERA) et du matériel compatible 4K/60p pour la configuration et pour la lecture du contenu 4K. Pour profiter de la sortie multicanal de cet appareil, régler la sortie audio de l'autre matériel sur Bitstream. L'entrée du signal audio dans cet appareil peut aller jusqu'à 5.1 canaux.

Économie d'énergie

L'appareil consomme une petite quantité d'électricité quand il est en mode veille. Débranchez l'alimentation si vous n'utilisez pas l'appareil.

L'appareil principal bascule automatiquement en mode de veille si aucun signal n'est émis et si aucune opération n'est effectuée pendant environ 20 minutes. Se référer à la page 13 « Mise hors tension automatique » pour désactiver cette fonction.

Remarque:

Le subwoofer actif est en mode de veille quand le cordon d'alimentation secteur est raccordé. Le circuit primaire de l'appareil est « sous tension » tant que le cordon d'alimentation CA reste branché à une prise électrique.

Connexion bluetooth®

Vous pouvez connecter et déconnecter un périphérique audio sans fil via Bluetooth®.

Préparation

• Mettre l'appareil principal sous tension.
• Activer la fonction Bluetooth® du périphérique et rapprocher le périphérique du système.
• Lire les instructions de fonctionnement du périphérique pour des détails.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (⇒ droite).

1 Appuyer sur [-BAIRING].

Si le voyant « clignote rapidement, passer à l'étape 3.

2 Maintenir la touche [BAIRING] jusqu'à ce que le voyant « clignote rapidement.

Si le voyant « clignote lentement, répéter cette étape.

3 Sélectionner « SC-HTB254 »,

« SC-HTB250 » ou « SC-HTB200 » dans le menu Bluetooth® du périphérique.

L'adresse MAC (par ex. 6C:5A:B5:B3:1D:0F) peut être affichée avant « SC-HTB254 », « SC-HTB250 » ou « SC-HTB200 ».

Si le système demande un code d'accès, saisissez « 0000 » ou « 1234 »

Une fois le périphérique Bluetooth® raccordé, le voyant « arrêté » de clignoter et s'allume.

Remarque:

Vous pouvez appairer jusqu'à 8 périphériques avec ce système. Si un 9ème périphérique est appairé, le périphérique resté le plus longtemps inutilisé est remplacé.

Préparation

Si cet appareil est connecté à un périphérique Bluetooth®, le déconnecter (⇒ droite).

1 Appuyer sur [-BAIRING]. 2 Sélectionner « SC-HTB254 », « SC-HTB250 » ou « SC-HTB200 » dans le menu Bluetooth® du périphérique.

Déconnexion d'un périphérique

Maintenir la touche [PAIRING] jusqu'à ce que le voyant « » clignote lentement.

Remarque:

• Ce système ne peut se connecter qu'à un seul périphérique à la fois.
• Si la source « » est sélectionnée, cet appareil essaie automatiquement de se connecter au dernier périphérique connecté.
• Le périphérique Bluetooth se déconnecte si vous sélectionnez une autre source.

Connexion sans fil au subwoofer actif

HTB254 HTB250

Préparation

Mettre l'appareil principal sous tension.

Vérifier que la liaison sans fil est activée.

Voyant wireless LINK

Allumé : La liaison sans fil est activée.

Éteint : La liaison sans fil n'est pas activée.

Clignotant : Le subwoofer actif tente d'activer la liaison sans fil avec l'appareil principal.

Remarque:

• La liaison sans fil est activée lorsque l'appareil principal et le subwoofer actif sont tous les deux sous tension.
• La touche I/D SET n'est utilisée que lorsque l'appareil principal n'est pas apparié avec le subwoofer actif. (⇒ 16)

Préparation

Allumer le téléviseur et/ou le périphérique connecté.

1. Appuyer sur [U] pour allumer l'appareil. 2. Sélectionner la source d'entrée.

HDMI: Appuyer sur la touche [HDMI (ARC)] de la télécommande ou [INPUT] de l'appareil principal.

OPTICAL: Appuyer sur la touche [OPTICAL] de la télécommande ou [INPUT] de l'appareil principal.

Bluetooth®: Appuyer sur la touche

[AIRING] de la

télécommande ou [Bde

L'appareil principal.

Appuyer sur [+VOL - ] pour ajuster le volume de l'appareil.

Plage de volume : 0 à 100

Les voyants défilent à chaque réglage du volume et s'arrêtent de clignoter lorsque le niveau minimal ou maximal est atteint.

MUSIC CINEMA HDMI(ARC) OPTICAL

Sélectionner cet appareil en tant qu'enceinte de sortie depuis le menu du périphérique Bluetooth® connecté.

Si la source sélectionnée est « optical

Sur le téléviseur et le périphérique connecté, sélectionner l'entrée du téléviseur pour ce système et lancer la lecture sur le périphérique connecté.

Pour sélectionner le mode sonore

Appuyer sur [SOUND].

Mode sonore Voyant
Standard Particulériquement adapte au théâtre et aux spectacles.	MUSIC CINEMA
Musique Renforce le son des instruments de musiques et des chansons.	MUSIC CINEMA
Cinéma (par défaut) Produit un son en trois dimensions unique pour les films.	MUSIC CINEMA

Appuyer sur [MUTE]

Tous les voyants clignotent simultanément.

Pour annuler, appuyez à nouveau sur [MUTE] ou régler le volume.

HTB254 HTB250

Appuyer sur [SUBWOOFER +] ou

[SUBWOOFER -] pour régler le niveau.

Voyant Niveau	d'effets
MUSIC CINEMA HDMI(ARC) OPTICAL	4	Le plus élevé
MUSIC CINEMA HDMI(ARC) OPTICAL	3
MUSIC CINEMA HDMI(ARC) OPTICAL	2
MUSIC CINEMA HDMI(ARC) OPTICAL	1	Le plus faible

Double audio

Définit le mode de canal audio préfééré lorsque deux modes audio sont reçus par ce système.

Maintenir la touche [MUTE] enfoncée pendant au moins 4 secondes.

Mode audio	Voyant
Principal (par défaut)	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
Secondaire	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
Principal + Secondaire	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0

Remarque:

• Cet effet ne fonctionne que si la sortie audio du téléviseur ou du lecteur est régée sur « Bitstream » et si « Dolby Dual Mono » est disponible dans la source sonore.
• Le voyant du réglage sélectionné clignote pendant 5 secondes puis quitte le mode de réglage.

Format audio

Vous pouvez visualiser le format audio en cours.

Appuyer et maintenir la touche [SOUND] enfoncée pendant au moins 4 secondes.

Mode audio	Voyant
Dolby Digital	MUSIC CINEMA HDMI(ARC) OPTICAL			0
	0	0	0	0
DTS®	MUSIC CINEMA HDMI(ARC) OPTICAL			0
	0	0	0	0
PCM	MUSIC CINEMA HDMI(ARC) OPTICAL			0
	0	0	0	0

Remarque:

• Le voyant du réglage sélectionné clignote pendant 5 secondes puis quitte le mode de réglage.
• Les voyants peuvent fonctionner différemment si l'appareil principal détecte un format audio non pris en charge provenant du téléviseur connecté.
• Cette fonction ne marche pas lorsque et sélectionné en tant que source.

Mise hors tension automatique

Cet appareil s'éteint automatiquement en l'absence d'entrée audio et si vous ne l'utilisez pas depuis environ 20 minutes.

Appuyer et maintenir la touche [HDMI (ARC)] enfoncée pendant au moins 4 secondes pour sélectionner le mode.

Mode Voyant
Activé (par défaut)	MUSIC CINEMA HDMI(ARC) OPTICAL 0 -○- ● ● ● ●
Désaktivé	MUSIC CINEMA HDMI(ARC) OPTICAL 0 ● ● -○- ● ● ●

Remarque:

• Le voyant du réglage sélectionné clignote pendant 5 secondes puis quitte le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.

Mise en veille bluetooth®

Cette fonction vous permet de connecter un périphérique apparié Bluetooth® lorsque l'appareil principal est en mode veille.

Maintenir la touche [OPTICAL] enfoncée pendant au moins 4 secondes.

Mode Voyant
Activé	MUSIC CINEMA HDMI(ARC) OPTICAL	0
	-○-	-○-
Désactivée (par défaut)	MUSIC CINEMA HDMI(ARC) OPTICAL	0
	-○-	-○-

Remarque:

• Le voyant du réglage sélectionné clignote pendant 5 secondes puis quitte le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.
• Si le cordon d'alimentation secteur est débranché, la fonction de veille Bluetooth® peut ne pas fonctionner. Effectuer à nouveau le réglage.

Limite de volume

Le volume est réglé sur 50 à la mise sous tension de l'appareil, même s'il était réglé au-dessus de 50 à la mise hors tension.

Appuyer et maintenir la touche [DIMMER] enfoncée pendant au moins 4 secondes.

Mode Voyant
Activé (par défaut)	MUSIC CINEMA HDMI(ARC) OPTICAL	0
Désaktivé	MUSIC CINEMA HDMI(ARC) OPTICAL	0

Remarque:

• Le voyant du réglage sélectionné clignote pendant 5 secondes puis quitte le mode de réglage.
• Le réglage est conservé jusqu'à une prochaine modification.

HDMI CEC

Cet appareil prend en charge la fonction « HDMI CEC » (Consumer Electronics Control). Voir les instructions de fonctionnement de l'équipement connecté pour plus de détails.

Préparation

Confirmer que la connexion HDMI a bien été faite. ( 9,10)

Liaison de mise sous tension

Lorsque le téléviseur est activée, l'appareil principal s'active également automatiquement. (Cette fonction ne marche pas lorsque OPTICAL ou Bluetooth® est sélectionné en tant que source.)

Liaison d'arrêt

Lorsque le téléviseur est éteint, l'appareil principal s'éteint également automatiquement. (Cette fonction ne marche pas lorsque OPTICAL ou Bluetooth® est sélectionné en tant que source.)

Réglage du volume

Vous pouvez contrôler le réglage du volume de ce système à l'aide de la touche de volume ou de silence de la télécommande du téléviseur. Si les enceintes du téléviseur sont sélectionnées dans la fonction de sélection des enceintes du téléviseur, les enceintes de l'appareil principal passent en mode silence. Le mode silence est annulé si les enceintes de l'appareil principal sont à nouveau sélectionnées.

Changement d'enceintes

Lorsque l'appareil principal est mis sous tension, ce système est automatiquement sélectionné en tant qu'enceintes du téléviseur. Lors de la mise hors tension de l'appareil principal, les enceintes du téléviseur sont automatiquement activées.

Remarque:

L'opération ne peut pas être garantie sur tous les équipements HDMI CEC.

Guide de dépannage

Avant de faire une demande de réparation, vérifier les points suivants. En cas de doutes sur certains points particuliers ou si les solutions indiquées ne résolvent pas le problème, demander les instructions au revendeur.

Pas d'alimentation

• Après avoir raccordé le cordon d'alimentation secteur, attendre environ 10 secondes avant de mettre l'appareil principal sous tension.
• Débrancher le cordon d'alimentation secteur pendant 10 secondes avant de le rebrancher.
• Si l'appareil principal s'éteint immédiatement après sa mise sous tension, débrancher le cordon d'alimentation secteur et consulter votre revendeur.
• Si l'appareil principal ne se met pas sous tension à la mise sous tension du téléviseur (HDMI CEC), mettre l'appareil principal sous tension manuellement.

Aucune opération ne peut être faite avec la télécommande.

• Avant d'utiliser la télécommande pour la première fois, stérerol le feuillet d'isolation. ( 8)
• Vérifier que la pile est bien installée. ( 8)
• La pile est faible. La remplacer par une pile neuve. ( 8)
• Définir à nouveau le code de la télécommande après avoir remplacé la pile. (⇒ 16) Utiliser la télécommande dans la bonne plage de fonctionnement. ( 7)

L'appareil passe automatiquement en mode veille.

• La fonction « Mise hors tension automatique » est activée. Le système passe automatiquement en mode de veille s'il n'y a aucune entrée de signal et si aucune opération n'est effectuée depuis environ 20 minutes. Se référer à la page 13 pour désactiver cette fonction.

L'appairage ne peut pas avoir lieu.

• Vérifier l'état du périphérique Bluetooth®.
• Le périphérique se trouve hors de la portée de communication de 10m. Rapprocher le périphérique du système.

Le périphérique ne peut pas être connecté.

L'appairage du périphérique n'a pas réussi. Refaites l'appairage. L'appairage du périphérique a été remplacé. Refaites l'appairage. - Cet appareil est peut-être connecté à un périphérique différent. Déconnectez l'autre périphérique et essayez de le connecter à nouveau. - Il se peut que le système rencontre un problème. Mettez le système hors tension et rallumez-le ensuite.

Le périphérique est connecté, mais aucun son n'est émis à travers le système.

• Pour certaines périphériques Bluetooth® intégrés, vous devez regarder manuellement la sortie audio sur « SC-HTB254 », « SC-HTB250 » ou « SC-HTB200 ». Lire les instructions de fonctionnement du périphérique pour des détails.

Le son depuis le périphérique est interrompu.

• Le périphérique sort hors de la portée de communication de 10m. Rapprocher le périphérique du système.
• Retirer tout obstacle entre le système et le périphérique.
• D'autres périphériques utilisant la bande de fréquence 2,4 GHz (routeur sans fil, micro-ondes, téléphones sans fil, etc.) créent des interférences. Rapprocher le périphérique de l'appareil et l'éloigner des autres périphériques.

Les opérations associées à HDMI CEC ne fonctionnent plus correctement.

• Vérifier les réglages sur les périphériques connectés.
• Activer la fonction HDMI CEC sur les périphériques connectés.
• Sélectionner ce système en tant qu'enceinte dans le menu HDMI CEC du téléviseur.
• En cas de modification des raccordements HDMI, après une panne d'électricité ou le retrait du cordon d'alimentation secteur, les opérations HDMI CEC peuvent ne pas fonctionner correctement.
• Allumer tous les périphériques raccordés au télévisueur par câble HDMI et allumer le télévisueur.
• Désactiver les paramètres HDMI CEC du téléviseur et les réactiver. Pour en savoir plus, se référer aux instructions de fonctionnement du téléviseur.
• Alors que l'appareil et le téléviseur sont raccordés par un câble HDMI, allumer le téléviseur, débrancher le cordon d'alimentation secteur de cet appareil et le rebrancher.

Pas de son

• Annuler le mode silence. ( 12)
• Vérifier les raccordements aux autres périphériques. ( 9,10)
• S'assurer que le signal audio reçu est compatible avec ce système.
• Si l'appareil est raccordé au téléviseur avec un câble HDMI seulement, vérifier que la borne HDMI du téléviseur est étiquetée « HDMI (ARC) ». Si ce n'est pas le cas, raccorder un câble audio numérique optique. ( 9,10)
• Vérifier les raccordements. Si les raccordements sont correctes, changer les câbles.
• Vérifier les réglages de sortie audio du périphérique connecté.

Le double audio ne peut pas être commuté de principal à secondaire.

• Si l'audio reçu du périphérique connecté n'est pas « Dolby Dual Mono » ou si le réglage de sortie n'est pas « Bitstream », le réglage ne peut pas être modifié depuis ce système. Modifier les réglages sur le périphérique connecté.

Le volume est réduit lorsque le système est mis sous tension.

La « Limite de volume » est active. (⇒ 13) - Si le système est mis hors tension avec un volume sonore supérieur à 50, le volume sera automatiquement réglé sur 50 lors de la mise sous tension du système. ( 13)

Le son est en retard sur l'image.

• Selon le téléviseur, lorsque le système est connecté par Bluetooth®, la sortie du son depuis ce système peut être en retard sur l'image du téléviseur. Raccorder ce système et le téléviseur à l'aide d'un câble HDMI/câble audio numérique optique. ( 9, 10)

Levoyant de format audio ne correspond pas à la source de lecture.

• Si la source de lecture est Dolby Digital ou DTS®, régler la sortie audio de l'équipement connecté (par ex. TV, lecteur) sur Bitstream. Pour en savoir plus, se référer aux instructions de fonctionnement de l'équipement connecté.

L'appareil principal se met automatiquement hors tension.

(Lorsque l'appareil principal détecte un problème, une mesure de sécurité est activée et l'appareil principal passe automatiquement en mode de veille.)

• Il y a un problème avec l'amplificateur. Le volume est-il extrêmement élevé?

Si oui, réduire le volume.

• Ce système est-il placé dans un lieu extrêmement chaud ?

Si oui, déplacer ce système dans un lieu frais et attendre quelques instants avant d'essayer de le remettre sous tension.

Si le problème persiste, confirmer l'état des voyants, mettre ce système hors tension, débrancher le cordon d'alimentation secteur et consulter votre revendeur.

Veiller à bien noter l'état des voyants et à donner l'information au revendeur.

Pas d'alimentation.

• S'assurer que le cordon d'alimentation secteur du subwoofer actif est raccordé.

Après la mise sous tension du subwoofer, il se remet immédiatement sous tension.

• Débrancher le cordon d'alimentation secteur et consulter votre revendeur.

Aucun son émis par le subwoofer.

• Vérifier que le subwoofer actif est sous tension.
• Vérifier que le voyant WIRELESS LINK s'allume. ( 11)

Le voyant WIRELESS LINK ne s'allume pas.

• Il n'y a aucune liaison entre l'appareil principal et le subwoofer actif. Vérifier que l'appareil principal est sous tension.
• Le subwoofer actif et l'appareil principal ne sont pas correctement appairés. Essayer l'opération suivante. (Appairage sans fil)

Mettre l'appareil principal sous tension. Maintenir la touche [I/D SET] enfoncée pendant au moins 4 secondes.

Le voyant de la liaison sans fil clignote.

③ Appuyer de façon consécutive sur les touches [MUTE], [SOUND], [MUTE], [FAIRING]*.

• Dans les 3 secondes.

Les voyants « OPTICAL » et « HDMI (ARC) » clignotent l'un après l'autre.

Lorsque l'appairage par liaison sans fil est réussie, les voyants « « OPTICAL » et « HDMI (ARC) » s'éteignent.

Si le problème persiste, consulter votre revendeur.

Code de la télécommande

Lorsque d'autres appareils Panasonic répondent à la télécommande de ce système, changer le code de télécommande de ce système.

Préparation

Éteindre tous les autres produits Panasonic. - Allumer cet appareil. - Pointez la télécommande vers le capteur de la télécommande de ce système.

Pour régler le code sur code 2

Appuyer et maintenir les touches [PAIRING] et [SOUND] sur la télécommande enfoncées pendant au moins 4 secondes.

MUSIC CINEMA HDMI(ARC) OPTICAL

Pour régler le code sur code 1

Appuyer et maintenir les touches [PAIRING] et [DIMMER] sur la télécommande enfoncées pendant au moins 4 secondes.

MUSIC CINEMA HDMI(ARC) OPTICAL

Réinitialisation de la mémoire système

Dans les situations suivantes, réinitialiser la mémoire : Réinitialisation de la mémoire système

• La pression sur les touches est sans effet.
• Vous désirez effacer et réinitialiser le contenu de la mémoire.

Appuyer et maintenir la touche [ /1] de l'appareil principal enfoncée pendant au moins 4 secondes.

Tous les voyants clignotent jusqu'à ce que le système redémarre.

Remarque:

Le code de télécommande sera de nouveau code 1 après réinitialisation de la mémoire, réferez-vous à « Code de la télécommande » pour savoir comment passer à code 2.

Éclairage des voyants

Les voyants indiquent l'état de ce système. Les schémas des voyants ci-dessous apparaissent dans des conditions opérationnelles normales. Ils ne constituent pas l'indication d'un problème.

Voyant Description
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le réglage est actif(« Mise hors tension automatique », « Mise en veille Bluetooth® », « Limit de volume ») (⇒ 13)Lorsque le format audio est Dolby Digital. (⇒ 13)Lorsque le double audio est en principal. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le format audio est DTS ®. (⇒ 13)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le réglage est inactif(« Mise hors tension automatique », « Mise en veille Bluetooth® », « Limit de volume ») (⇒ 13)Lorsque le format audio est PCM. (⇒ 13)Lorsque le double audio est en secondaire. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Les voyants clignotent rapidement.Lorsque l'appareil principal est prét pour l'appairage. (⇒ 11)Levoyant clignote lentement.Lorsque l'appareil principal est en attente de connexion. (⇒ 11)Levoyant s'allume.Lorsque l'appareil principal est connecté à un périphériqueBluetooth®. (⇒ 11)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 5 secondes.Lorsque le double audio est en principal+secondaire. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 10 secondes.Lorsque la télécommande est réglée sur le code 2. (⇒ 16)
MUSIC CINEMA HDMI(ARC) OPTICAL	Levoyant clignote pendant 10 secondes.Lorsque la télécommande est réglée sur le code 1. (⇒ 16)
MUSIC CINEMA HDMI(ARC) OPTICAL	Les voyants clignotent jusqu'à ce que le système redémarre.Lorsque l'appareil principal est réinitialisé. (⇒ 16)Les voyants clignotent en continu.Lorsque le son est en mode silence. (⇒ 12)Les voyants clignotent 10 fois.Lorsque le subwoofer actif ne parvient pas à se connecter. (⇒ 16)

Section amplificateur

HTB254 HTB250

Puissance de sortie RMS: Dolby Digital Mode

Canal avant 40 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Canal du subwoofer

40 W par canal (4 Ω), 100 Hz, distorsion harmonique totale 10 %

Puissance totale du mode RMS Dolby Digital 120 W

HTB200

Puissance de sortie RMS en mode stéréo (les deux canaux entraînés)

Canal avant 40 W par canal (6 Ω), 1 kHz, distorsion harmonique totale 10 %

Puissance RMS totale en mode stéréo 80 W

Section bornes

Sortie HDMI (ARC)

Connecteur de sortie Type A (19 broches)

Entrée audio numérique

Entrée numérique optique Borne optique

Fréquence d'échantillonnage 32 kHz, 44,1 kHz, 48 kHz

Format audio LPCM, Dolby Digital, DTS Digital SurroundTM

Port USB pour mise à jour logicielle

Section Bluetooth

Version Bluetooth Ver.2.1 + EDR

Classe 2

Profils pris en charge A2DP

Fréquence de fonctionnement

Bande 2,4 GHz FH-SS

Bande de fréquence 2402 MHz à 2480 MHz

Distance de fonctionnement

Ligne visuelle de 10m

Puissance RF maximale 4 dBm

Codec pris en charge SBC

Section enceintes

Enceinte avant (intégrée)

Plage complete

4 × 10 cm (Type cône) x 1/canaux

Subwoofer actif HTB254 HTB250

Woofer Type cone 14 cm x 1

Section sans fil

Module sans fil

Plage de fréquence 2404 MHz à 2476 MHz

Nb de canaux 38

Puissance de sortie RF 7 dBm (max.)

Données générales

Alimentation CA 220 V à 240 V, 50 Hz

Consommation

Subwoofer actif HTB254 HTB250 7,5 W

Subwoofer actif HTB254 HTB250 4,4 kg

Plage de température de fonctionnement

0°C à +40°C

Plage d'humidité de fonctionnement

20% à 80% HR (sans condensation)

Consommation en mode de veille (environ) : Appareil principal

Lorsque la veille Bluetooth® est désactivée 0,5 W

Lorsque la veille Bluetooth® est activée 2,0 W

Subwoofer actif HTB254 HTB250 0,5 W

Lorsque le sans fil est activé en mode de voile du rélescope.

2,0W

Remarque :

• Spécifications sujettes à modifications sans préavis. Les poids et les dimensions sont approximatifs.
• La distorsion harmonique totale est mesurée au moyen d'un analyseur de spectre numérique.

Mise au rebut des piles et des appareils électriques usagés Uniquement pour l'Union Européenne et les pays dotés de systèmes de recyclage

Apposés sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ces pictogrammes indiquent que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur. En les éliminant correctement, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès de votre mairie. Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (symbole du bas) :

Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la directive relative au produit chimique concerné.

Entretien de l'appareil

Débrancher le cordon d'alimentation secteur avant l'entretien. Nettoyer ce système avec un chiffon doux et sec.

• En cas d'encrassement important, utiliser un chiffon humide fortement essoré pour retirer les saletés, puis sécher avec un chiffon sec.
• Pour nettoyer les enceintes, utiliser un chiffon fin. Ne pas utiliser de mouchoirs ou autres matériaux (serviettes en papier, etc.) susceptibles de s’effriter. De petites particules pourraient se coincer dans le cache des enceintes.
• Ne jamais utiliser d'alcool, de diluant pour peinture ni de benzène pour nettoyer l'appareil.
• Avant d'utiliser un chiffon imbibé d'un produit chimique, lire attentivement les instructions qui accompagnent le chiffon.

Mise au rebut ou transfert de ce système

Ce système peut conserver les informations de réglage de l'utilisateur dans l'appareil principal. En cas d'élimination de l'appareil principal par mise au rebut ou transfert, suivre la procédure de réinitialisation aux réglages d'usine afin d'effacer les réglages de l'utilisateur. (⇒ 16) - L'histoire des opérations peut être enregistrée dans la mémoire de l'appareil principal.

Mise à jour logicielle

Panasonic peut occasionnellement publier une mise à jour du logiciel de cet appareil pour compléter ou améliorer une fonction. Ces mises à jour sont disponibles gratuitement. Pour en savoir plus, se référer au site Web suivant. http://panasonic.jp/support/global/cs/ (Ce site est en anglais uniquement.)
