Marke	Panasonic
Modell	SCHTB250
Kategorie	Hi-Fi-Anlage (Soundbar mit Subwoofer)
Produkttyp	2.1-Kanal-Heimkinosystem
RMS-Ausgangsleistung	120 W gesamt (Dolby Digital) - Front: 2 x 40 W (6 Ω), Subwoofer: 40 W (4 Ω)
Stromversorgung	220-240 V Wechselstrom, 50 Hz
Stromverbrauch (Bereitschaft)	0,5 W (Bluetooth-Bereitschaft deaktiviert); 2,0 W (Bluetooth-Bereitschaft aktiviert)
Gewicht (Subwoofer)	4,4 kg
Gewicht (Hauptlautsprecher)	ca. 2,5 kg (Schätzung)
Drahtlose Konnektivität	Bluetooth® 2.1+EDR, Reichweite 10 m, Profile A2DP; drahtlose 2,4-GHz-Verbindung mit Subwoofer
Audioeingänge	1 x HDMI (ARC), 1 x digital optisch, USB-Anschluss (für Software-Updates)
Unterstützte Audioformate	LPCM, Dolby Digital, DTS Digital Surround
Soundmodi	Standard, Musik, Kino
Sonderfunktionen	HDMI CEC, automatische Bereitschaft, Lautstärkebegrenzung, Dual Audio, Audioformat-Anzeige
Betriebstemperatur	0 °C bis +40 °C
Betriebsfeuchtigkeit	20 % bis 80 % relative Luftfeuchtigkeit (ohne Kondensation)
Wartung und Reinigung	Weiches, trockenes Tuch; keinen Alkohol, Verdünner oder Benzin verwenden
Sicherheit	Nicht Regen, Feuchtigkeit oder Wärmequellen aussetzen; Lüftungsschlitze nicht blockieren
Mitgeliefertes Zubehör	Netzkabel, Fernbedienung mit Batterie, Lautsprecherfüße (4)

Häufig gestellte Fragen - SCHTB250 PANASONIC

Wie kopple ich mein Smartphone per Bluetooth mit diesem System?

Drücken Sie die PAIRING-Taste auf der Fernbedienung oder halten Sie die [ -Taste am Hauptgerät gedrückt, bis die Anzeige schnell blinkt. Wählen Sie 'SC-HTB250' in der Bluetooth-Liste Ihres Geräts. Wenn ein Code verlangt wird, geben Sie '0000' oder '1234' ein.

Warum kommt der Ton des Fernsehers nicht aus dem System?

Überprüfen Sie, ob das HDMI-Kabel an einen HDMI-ARC-Anschluss des Fernsehers angeschlossen ist. Aktivieren Sie die ARC-Funktion in den Audioeinstellungen des Fernsehers. Sie können auch ein optisches Kabel verwenden, wenn der Fernseher nicht ARC-kompatibel ist. Stellen Sie sicher, dass die Quelle auf HDMI oder OPTICAL eingestellt ist.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Tasten SUBWOOFER + und SUBWOOFER - auf der Fernbedienung (Modelle HTB254/HTB250). Der Pegel wird durch die Anzahl der leuchtenden Anzeigen angezeigt: 1 (schwach) bis 4 (stark).

Die Fernbedienung funktioniert nicht, was tun?

Entfernen Sie die Isolierfolie der Batterie bei der ersten Verwendung. Überprüfen Sie, ob die Batterie richtig eingelegt ist (Pluspol nach oben). Ersetzen Sie die Batterie bei Bedarf (Typ CR2025). Verwenden Sie die Fernbedienung in einem Umkreis von 7 m und innerhalb eines Winkels von 30°.

Wie deaktiviere ich die automatische Abschaltung nach 20 Minuten?

Halten Sie die HDMI (ARC)-Taste mindestens 4 Sekunden lang gedrückt. Die MUSIC-Anzeige leuchtet auf, um anzuzeigen, dass die Funktion deaktiviert ist. Wiederholen Sie den Vorgang, um sie zu reaktivieren.

Was tun, wenn der Subwoofer keinen Ton erzeugt?

Stellen Sie sicher, dass der Subwoofer eingeschaltet ist und die WIRELESS LINK-Anzeige leuchtet. Wenn die Anzeige blinkt, führen Sie eine Kopplung durch: Halten Sie die I/D SET-Taste am Subwoofer 4 Sekunden lang gedrückt, drücken Sie dann schnell nacheinander MUTE, SOUND, MUTE, PAIRING auf der Fernbedienung.

Wie lese ich das aktuelle Audioformat aus?

Halten Sie die SOUND-Taste mindestens 4 Sekunden lang gedrückt. Die Anzeigen zeigen das Format an: Dolby Digital (MUSIC und CINEMA leuchten), DTS (HDMI und OPTICAL leuchten) oder PCM (HDMI und OPTICAL leuchten unterschiedlich).

Kann ich dieses System mit einem 4K-Fernseher verwenden?

Ja, aber das System überträgt kein 4K-Videosignal. Schließen Sie Ihre 4K-Quelle direkt per HDMI an den Fernseher an und verbinden Sie den Fernseher dann über HDMI ARC (oder optisch) mit dem System für den Ton. Stellen Sie die Audioausgabe des Fernsehers bei Bedarf auf Bitstream ein.

Wie setze ich das System auf die Werkseinstellungen zurück?

Halten Sie die [ /1]-Taste (Ein/Aus) am Hauptgerät mindestens 4 Sekunden lang gedrückt. Alle Anzeigen blinken bis zum Neustart. Der Code der Fernbedienung wird auf 1 zurückgesetzt.

Wie ändere ich den Fernbedienungscode, um Interferenzen zu vermeiden?

Zum Wechseln auf Code 2: Halten Sie die PAIRING- und SOUND-Tasten der Fernbedienung 4 Sekunden lang gedrückt (die MUSIC- und CINEMA-Anzeigen blinken). Zum Zurückschalten auf Code 1: Halten Sie PAIRING und DIMMER gedrückt.

BEDIENUNGSANLEITUNG SCHTB250 PANASONIC

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Heimkino-Audiosystem

Modell-Nr. SC-HTB254

SC-HTB250

SC-HTB200

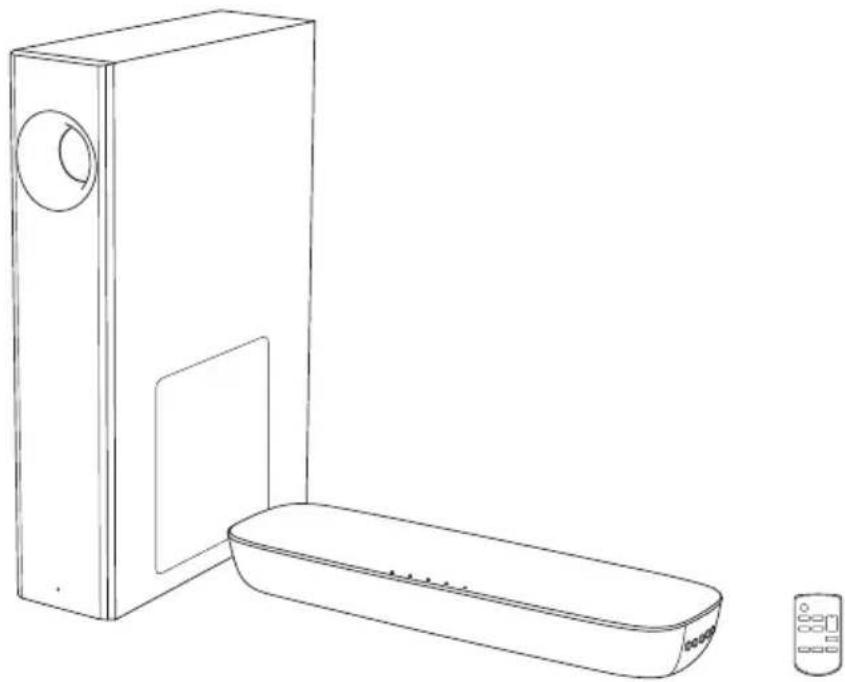

Diese Abbildung zeigt das SC-HTB250.

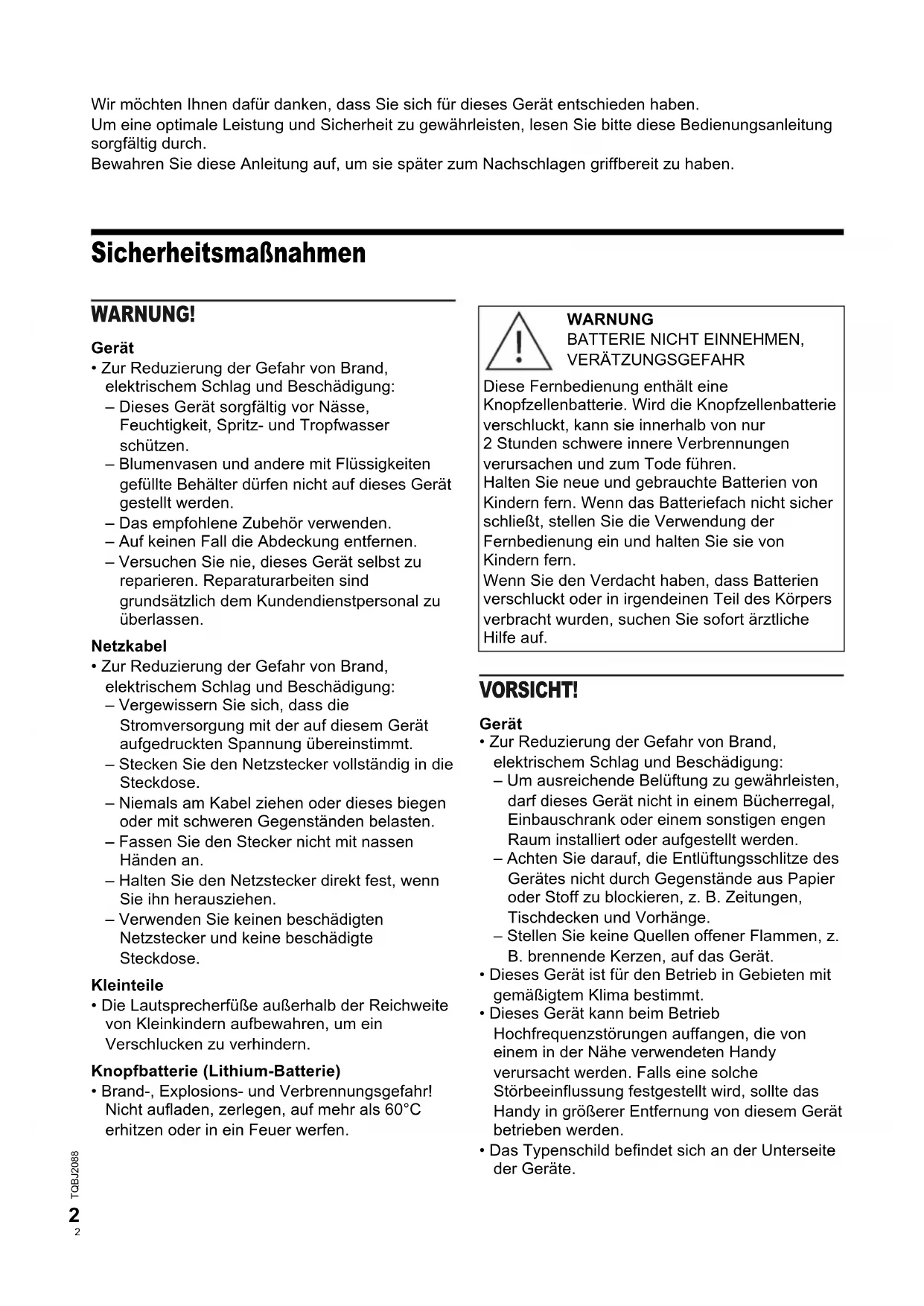

Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben.

Um eine optimale Leistung und Sicherheit zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

Bewahren Sie diese Anleitung auf, um sie später zum Nachschlagen griffbereit zu haben.

Sicherheitsmaßnahmen

WARNUNG!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.
• Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden.
• Das empfohlene Zubehör verwenden.
• Auf keinen Fall die Abdeckung entfernen.
• Versuchen Sie nie, dieses Gerät selbst zu reparieren. Reparaturarbeiten sind grundsätzlich dem Kundendienstpersonal zu überlassen.

Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: Vergewissern Sie sich, dass die Stromversorgung mit der auf diesem Gerät aufgedruckten Spannung übereinstimmt.
• Stecken Sie den Netzstecker vollständig in die Steckdose.
• Niemals am Kabel ziehen oder dieses biegen oder mit schweren Gegenständen belasten.
• Fassen Sie den Stecker nicht mit nassen Händen an.
• Halten Sie den Netzstecker direkt fest, wenn Sie ihn herausziehen.
• Verwenden Sie keinen beschädigten Netzstecker und keine beschädigte Steckdose.

Kleinteile

Die Lautsprecherfüße außerhalb der Reichweite von Kleinkindern aufbewahren, um ein Verschlucken zu verhindern.

Knopfbatterie (Lithium-Batterie)

• Brand-, Explosions- und Verbrennungsgefahr! Nicht aufladen, zerlegen, auf mehr als 60 °C erhitzen oder in ein Feuer werfen.

WARNUNG

BATTERIE NICHT EINNEHMEN, VERÄTZUNGSGEFAHR

Diese Fernbedienung enthält eine Knopfzellenbatterie. Wird die Knopfzellenbatterie verschluckt, kann sie innerhalb von nur

2 Stunden schwere innere Verbrennungen verursachen und zum Tode führen.

Halten Sie neue und gebrauchte Batterien von Kindern fern. Wenn das Batteriefach nicht sicher schließt, stellen Sie die Verwendung der Fernbedienung ein und halten Sie sie von Kindern fern.

Wenn Sie den Verdacht haben, dass Batterien verschluckt oder in irgendeinen Teil des Körpers gelangt wurden, suchen Sie sofort ärztliche Hilfe auf.

VORSICHT!

Gerät

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
• Um ausreichende Belüftung zu gewährleisten, darf dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum installiert oder aufgestellt werden.
• Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z. B. Zeitungen, Tischdecken und Vorhänge.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Dieses Gerät ist für den Betrieb in Gebieten mit gemäßigtem Klima bestimmt.
• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die von einem in der Höhe verwendeten Handy verursacht werden. Falls eine solche Störbeeinflussung festgestellt wird, sollte das Handy in größerer Entfernung von diesem Gerät betrieben werden.
• Das Typenschild befindet sich an der Unterseite der Geräte.
• Stellen Sie das Gerät auf einer ebenen Fläche so auf, dass es vor direkter Sonneneinstrahlung, hoher Temperatur, hoher Luftfeuchtigkeit und starken Erschütterungen geschützt ist.
• Dieses System kann sich nach längerem Gebrauch erwärmen. Dies ist normal. Seien Sie unbesorgt.

Netzkabel

• Der Netzstecker fungiert als Abschalteinrichtung. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Steckdose gezogen werden kann.

Knopfbatterie (Lithium-Batterie)

• Explosionsgefahr bei falschem Einlegen der Batterie. Nur mit einem vom Hersteller empfohlenen Typ ersetzen.
• Was die Entsorgung der Batterien betrifft, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
• Niemals starker Wärme oder offenen Flammen aussetzen. Die Batterie(n) nicht über längere Zeit bei geschlossenen Türen und Fenstern in direktem Sonnenlicht im Auto liegen lassen.
• Mit ausgerichteten Polen einlegen.
• Wenn die Fernbedienung für längere Zeit nicht benutzt wird, nehmen Sie die Batterie heraus. Bewahren Sie sie an einem kühlen, dunklen Ort auf.

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben folgende Bedeutung:

Wechselstrom

Gerät der Klasse II (Der Aufbau des

Produkts ist doppelt isoliert.)

EIN

Standby

Konformitätserklärung (DoC)

Hiermit erklärt „Panasonic Corporation“, dass diese Produkte den grundlegenden Anforderungen sowie den anderen relevanten Vorschriften der Richtlinie 2014/53/EU entsprechen.

Kunden können eine Kopie der Original-Konformitätserklärung zu unseren RE-Produkten von unserem KE-Server herunterladen: http://www.ptc.panasonic.eu. Kontaktadresse des zugelassenen Vertragsbüros: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsberging 15, 22525 Hamburg, Deutschland

Art des drahtlosen Betriebs	Frequenzband	Max. Leistung (dBm e.i.r.p.)
Bluetooth®	2402 – 2480 MHz	4 dBm
2,4-GHz-Funksystem	2404 – 2476 MHz	7 dBm

Inhaltsverzeichnis

Sicherheitsmaßnahmen 2

Mitgelieferte Teile 4

Referenzen 5

Aufstellung 5

7

Anschließen 9

Grundlegende Steuerung 12

Fortgeschrittene Funktionen 12

HDMI CEC. 14

Fehlersuchanleitung 14

Beleuchtung der Anzeigen. 17

Technische Daten 18

Pflege des Geräts 19

Mitgelieferte Teile

Dieses System

1 Hauptgerät (Lautsprecher)

HTB254:SU-HTB254

HTB250:SU-HTB250

HTB200: SC-HTB200

HTB254 HTB250

1 Aktiver Subwoofer

(SB-HWA250)

Zubehör

Kontrollieren Sie das mitgelieferte Zubehör.

1 Netzkabeln	1 Fernbedienung (mit einer Batterie)	HTB254 HTB250 4 Lautsprecherfüße (für Aktiver Subwoofer)
	HTB254 HTB250 (N2QAYC000126)
	HTB200 (N2QAYC000123)

Referenzen

Bluetooth®-Informationen

Panasonic übernimmt keine Haftung für Daten und/oder Informationen, die während einer drahtlosen Übertragung kompromittiert werden.

Frequenzband

• Dieses System nutzt das 2,4 GHz Frequenzband.

Zertifizierung

• Dieses System hält die Frequenzbeschränkungen ein und verfügt über eine Zertifizierung gemäß der Frequenznutzungsplanverordnung. Deshalb ist eine Funkzulassung nicht notwendig. Die folgenden Handlungen sind in einigen Ländern strafbar:
• Das Zerlegen oder Ändern des Geräts. -Spezifikationsanzeigen werden entfernt.

Nutzungsbeschränkungen

• Drahtlose Übertragung und/oder Verwendung von mit Bluetooth® ausgerüsteten Geräten ist nicht garantiert.
• Alle Geräte müssen den Normen der Bluetooth SIG, Inc. entsprechen.
• Je nach Spezifikationen und Einstellungen eines Gerätes kann die Verbindung nicht hergestellt werden oder einige Funktionen können unterschiedlich sein.
• Dieses System unterstützt Bluetooth®
• Sicherheitsfunktionen. Je nach Betriebskonfiguration und/oder Einstellungen ist diese Sicherheit möglicherweise nicht ausreichend. Die drahtlose Übertragung von Daten in diesen Systemen sollte mit Vorsicht erfolgen.
• Dieses System kann keine Daten auf ein Bluetooth®-Gerät übertragen.

Verwendungsbereich

• Verwenden Sie dieses Gerät in einem maximalen Bereich von 10 m. Die Reichweite kann sich aufgrund der Umgebung, Hindernissen oder Interferenzen verringern.

Interferenzen von anderen Geräten

• Dieses System funktioniert evtl. nicht richtig, und Probleme wie Rauschen und Tonsprünge können durch Funkstörungen entstehen, wenn sich das Gerät zu nahe an anderen Bluetooth®-Geräten oder Geräten, die das 2,4 GHz-Band verwenden, befindet.
• Dieses System funktioniert evtl. nicht ordnungsgemäß, wenn Funkwellen von einer in der Nähe befindlichen Sendestation o. Ä. zu stark sind.

Verwendungszweck

• Dieses System ist nur für den normalen, allgemeinen Gebrauch bestimmt.
• Verwenden Sie dieses System nicht in der Nähe von Geräten oder in einer Umgebung, die empfindlich auf Radiofrequenzen reagiert (wie z. B. Flughäfen, Krankenhäuser, Laboratorien usw.).

Lizenzen

Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. Für DTS-Patente siehe http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, das Symbol sowie DTS und das Symbol zusammen sind eingetragene Marken, und DTS Digital Surround ist eine Marke von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den USA und in anderen Ländern. Die Bluetooth®-Wortmarke und -Logos sind eingetragene Markenzeichen von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Panasonic Corporation erfolgt unter Lizenz. Andere Warenzeichen und Handelsnamen sind Eigentum der jeweiligen Inhaber.

Aufstellung

Stellen Sie das Hauptgerät in ein Regal oder auf einen Tisch.

Wenn Sie das Hauptgerät vor das Fernsehgerät aufstellen

Das Hauptgerät kann die verschiedenen Sensoren des Fernsehgeräts und den 3D-Brillensender eines 3D-kompatiblen Fernsehgeräts blockieren oder stören. Wenn Störungen auftreten, stellen Sie das Hauptgerät weiter vom Fernsehgerät weg. Wenn das Fernsehgerät immer noch nicht richtig funktioniert, versuchen Sie, es in einem Regal zu verwenden.

Platzierung des aktiven Subwoofers

HTB254 HTB250

Sie können den Subwoofer vertikal oder horizontal aufstellen.

Je nachdem, wie Sie den Subwoofer platzieren möchten, kleben Sie die mitgelieferten Lautsprecherfüße entsprechend auf den Subwoofer.

Vertikale Aufstellung

Um für Stabilität zu sorgen und Verletzungen zu vermeiden, wenn der Subwoofer vertikal aufgestellt wird,

• Stapeln Sie keine Gegenstände auf dem Subwoofer.
• Gestatten Sie Kindern nicht, auf den Subwoofer zu klettern.
• Seien Sie vorsichtig, wenn Babys oder Kinder in der Nähe sind.

Horizontale Aufstellung

Hinweis:

• Stellen Sie das System auf eine sichere und ebene Oberfläche.
• Stellen Sie das System nicht in einen Metallschrank.
• Stellen Sie den aktiven Subwoofer nur wenige Meter vom Hauptgerät entfernt auf.
• Je nach Position des aktiven Subwoofers kann der Effekt variieren. Wenn Sie den aktiven Subwoofer zu nah an den Wänden und Ecken platzieren, kann dies zu überhöhten Bässen führen. Decken Sie Wände und Fenster mit dicken Vorhängen ab. Sie können die Position des aktiven Subwoofers ändern oder den Subwooferpegel (⇔ 12) einstellen, um einen optimalen Effekt zu erzielen.
• Halten Sie andere, das 2,4 GHz-Frequenzband nutzende elektronische Geräte, wie zum Beispiel WLAN-Router, schnurlose Telefone usw., mindestens 2 m von diesem System fern, um drahtlose Störbeeinflussungen zu vermeiden.
• Wenn auf dem Fernsehgerät eine unregelmäßige Farbgebung auftritt, schalten Sie das Fernsehgerät 30 Minuten lang aus. Wenn das Problem durch eine Entmagnetisierung des Fernsehgeräts nicht behoben wird, erhöhen Sie den Abstand zwischen diesem System und dem Fernsehgerät. Von magnetisierten Gegenständen fernhalten. Magnetkarten, Uhren usw. können beschädigt werden, wenn sie zu nahe an das System gelangen.

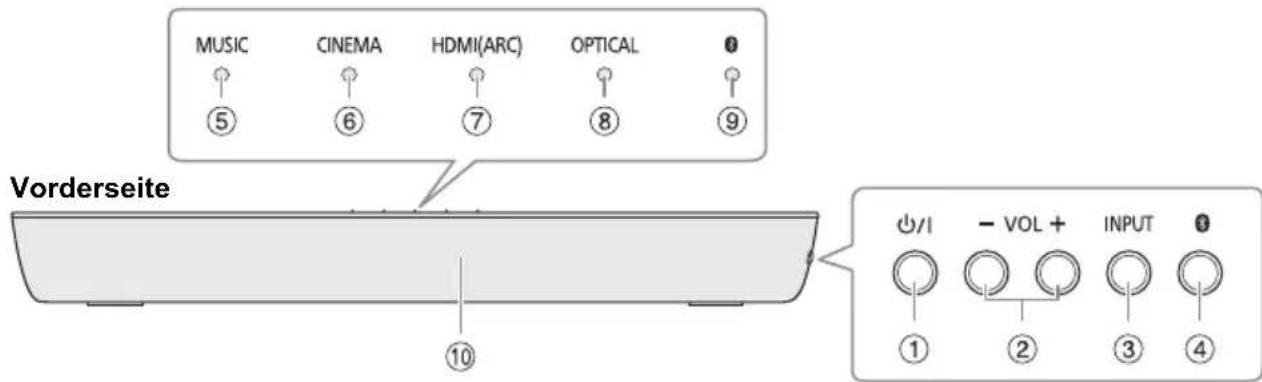

Liste der Bedienelemente

Hauptgerät

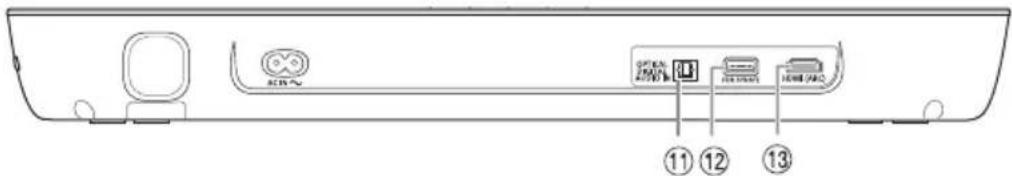

Rückseite

① Bereitschafts-/Ein-Schalter [○/○]

Mit diesem Schalter wird das Gerät aus der elektrischen Betriebsbereitschaft heraus eingeschaltet. Auch im Bereitschaftszustand nimmt das Gerät eine geringe Menge Strom auf.

② Stellen Sie den Lautstärkepegel ein (⇒ 12) ③ Eingabequelle auswählen

④ Wählen Sie das Bluetooth-Gerät als Quelle aus

Um die Bluetooth®-Kopplung zu starten, halten Sie [B] gedrückt.

⑤ MUSIC-Anzeige ⑥ CINEMA-Anzeige ⑦ HDMI (ARC)-Anzeige ⑧ OPTICAL-Anzeige ⑨ (Bluetooth)-Anzeige

Fernbedienungssensor

Entfernung: Innerhalb von ca. 7 m Winkel: Ca. 20° auf und ab, 30° nach links und rechts

OPTICAL DIGITAL AUDIO IN-Anschluss 12 USB-Port (Für Software-Update) (⇒ 19) ⑬ HDMI (ARC)-Anschluss (ARC-kompatibel)

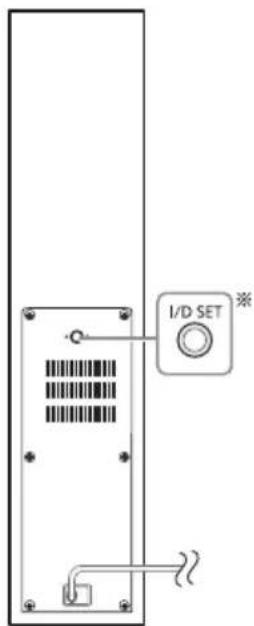

Aktiver Subwoofer

HTB254 HTB250

Rückseite WIRELESS LINK-Anzeige

Die Taste I/D SET wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist.

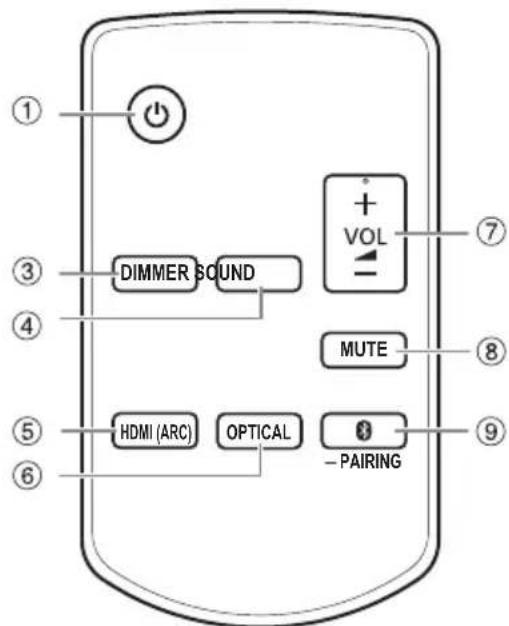

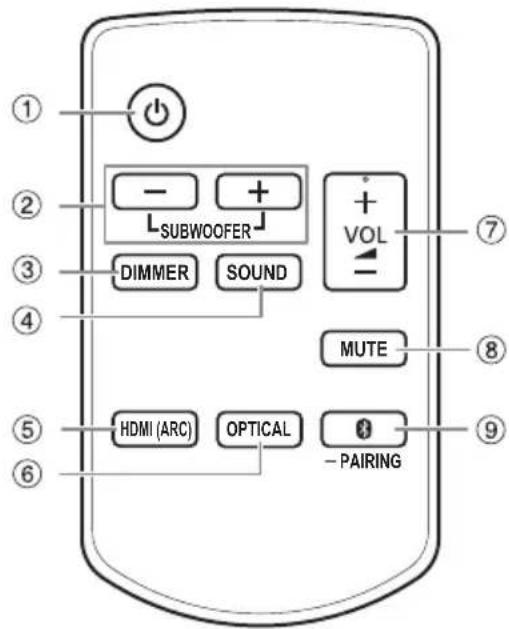

Fernbedienung

HTB254 HTB250

HTB200

① Schalten Sie das Hauptgerät aus und ein ② HTB254 HTB250

Stellen Sie den Subwooferpegel ein (⇒ 12)

③ Dimmen der Anzeigen am Hauptgerät ④ Wählen Sie den Tonmodus aus (⇒ 12) ⑤ Wählen Sie das HDMI (ARC)-Gerät als Quelle aus ⑥ Wählen Sie das optische Gerät als Quelle aus ⑦ Stellen Sie den Lautstärkepegel ein (⇒ 12) Stummschalten des Tons (⇒ 12)

Wählen Sie das Bluetooth-Gerät als Quelle aus

Um die Bluetooth®-Kopplung zu starten, halten Sie [PAIRING] gedrückt.

Die Fernbedienung vorbereiten

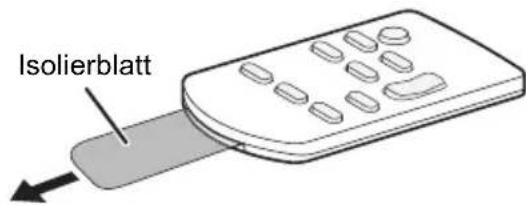

Vor der ersten Inbetriebnahme

Nehmen Sie das Isolierblatt ab.

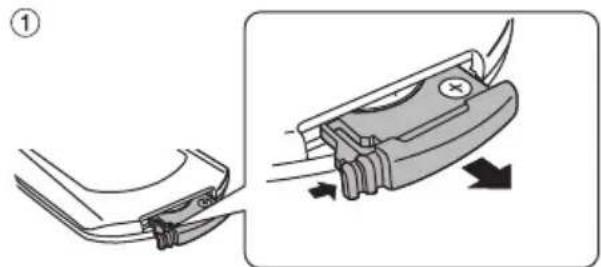

Ersetzen der Batterie

Verwenden Sie nur neue Batterien (CR2025 Lithiumbatterie).

Legen Sie eine neue Batterie mit der (+) -Seite nach oben ein.

Anschließen

Schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.

Zusatzgeräte und Kabel sind separat erhältlich.

Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse vorgenommen wurden.

Anschließen des Fernsehgeräts

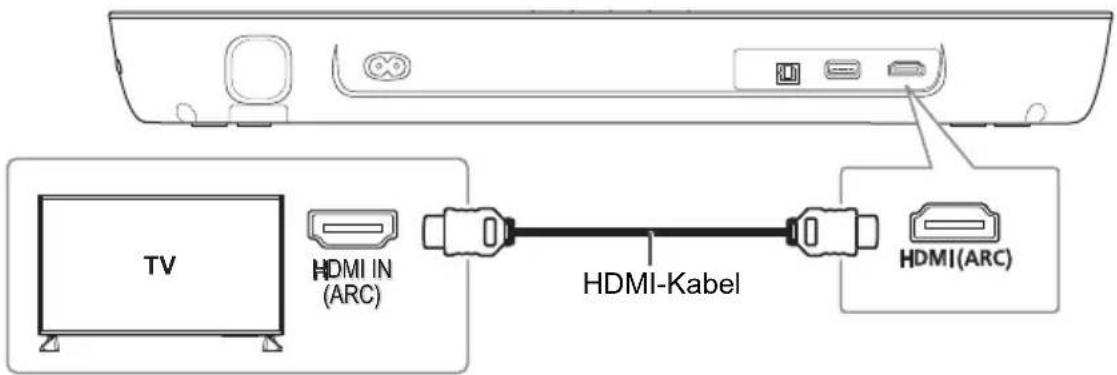

Schließen Sie ein ARC-kompatibles Fernsehgerät an

Nehmen Sie die Verbindung mit dem ARC-kompatiblen Anschluss des Fernsehgeräts mit einem ARC-kompatiblen High-Speed-HDMI-Kabel vor.

ARC ist eine HDMI-Funktion, mit der sowohl Ton als auch Bild des Fernsehgeräts mit einem einzigen HDMI-Kabel übertragen werden können. Das optische Digital-Audiokabel, das normalerweise benötigt wird, um Sound über einen Fernseher auszugeben, ist nicht mehr erforderlich.

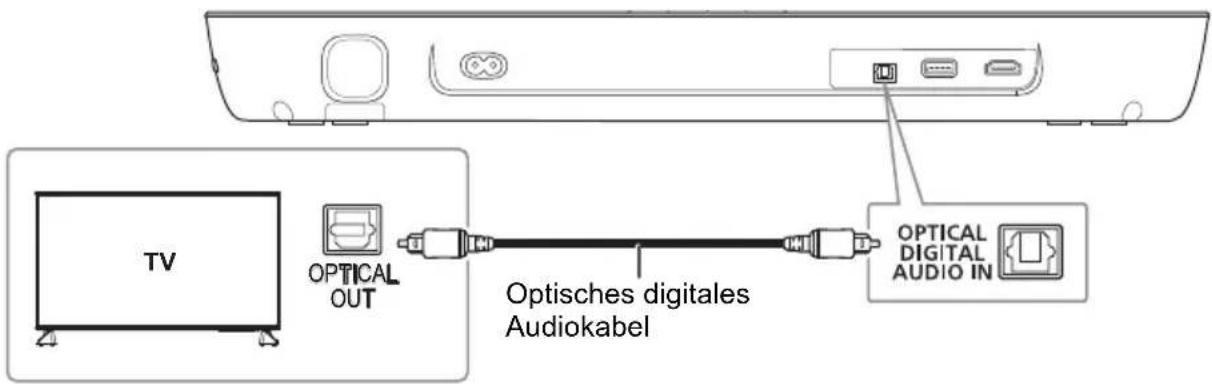

Anschließen eines nicht mit ARC kompatiblen Fernsehgeräts

Achten Sie beim Anschließen des optischen digitalen Audiokabels auf die Ausrichtung und stecken Sie die Spitze korrekt in den Anschluss.

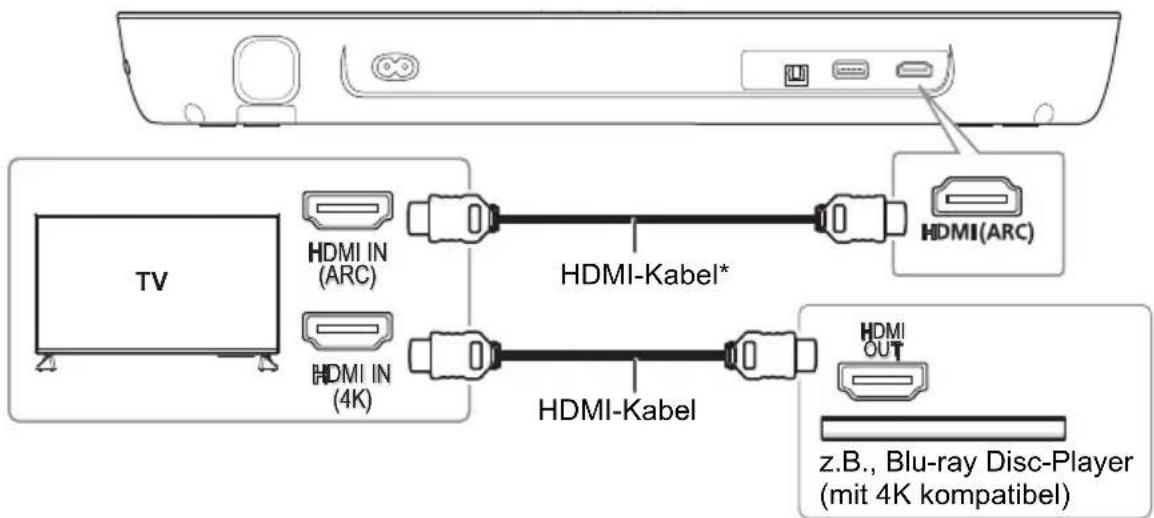

Anschließen eines 4K Ultra HD-Fernsehgeräts

Das System kann das 4K-Videosignal eines 4K-kompatiblen Geräts nicht an ein 4K Ultra HD-Fernsehgerät durchleiten. Sie können jedoch das System an ein 4K Ultra HD-Fernsehgerät anschließen, um den 4K-Inhalt wiederzugeben.

• Verbinden Sie das HDMI-Kabel auf jeden Fall mit ARC-kompatiblen Anschlüssen.

Hinweis:

Informationen zu Einrichtung und Wiedergabe von 4K-Inhalten finden Sie in der Bedienungsanleitung des 4K Ultra HD-Fernsehgeräts (VIERA) sowie des 4K/60p-kompatiblen Geräts. Um eine mehrkanalige Ausgabe von diesem System zu gewährleisten, setzen Sie den Audio-Ausgang anderer Geräte auf Bitstream. Die Audiosignaleingabe in dieses System ist für bis zu 5.1 Kanäle ausgelegt.

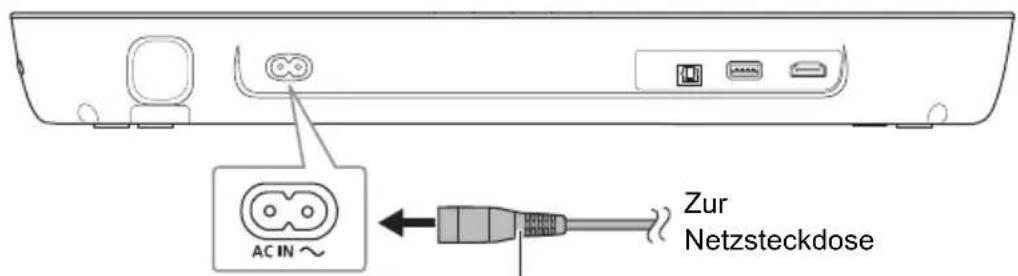

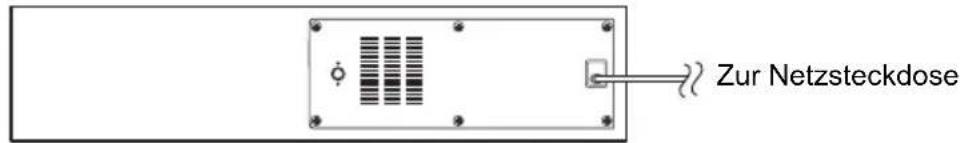

Verbinden des Netzkabels

HTB254 HTB250

Stromsparmodus

Das System verbraucht eine geringe Menge an Strom, wenn es sich im Standby-Modus befindet. Bei Nichtverwendung empfehlen wir, das System von der Stromversorgung zu trennen.

Das Hauptgerät schaltet automatisch in den Bereitschaftsmodus, wenn kein Signal anliegt und ca. 20 Minuten lang kein Betrieb erfolgt. Siehe Seite 13 „Automatische Abschaltung“, um diese Funktion auszuschalten.

Hinweis:

Der aktive Subwoofer befindet sich im Bereitschaftszustand, wenn das Netzkabel angeschlossen ist. Bei angeschlossenem Netzkabel wird der Primärkreis dauernd mit „Strom“ versorgt.

Bluetooth®-Verbindung

Mit Bluetooth® können Sie die Verbindung und Wiedergabe mit einem Audiogerät drahtlos durchführen.

Vorbereitung

• Schalten Sie das Hauptgerät ein.
• Schalten Sie die Bluetooth®-Funktion des Geräts ein und platzieren Sie das Gerät in der Höhe des Systems.
• Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Koppeln eines Geräts

Vorbereitung

Wenn das System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ rechts).

1 Drücken Sie [BAIRING].

Wenn die Anzeige schnell blinkt, fahren Sie mit Schritt 3 fort.

2 Halten Sie [BAIRING] gedrückt, bis die Anzeige schnell blinkt.

Wenn die Anzeige langsam blinkt, wiederholen Sie diesen Schritt.

3 Wählen Sie „SC-HTB254“, „SC-HTB250“ oder „SC-HTB200“ aus dem Bluetooth®-Menü des Geräts.

Eventuell wird die MAC-Adresse (z. B. 6C:5A:B5:B3:1D:0F) angezeigt, bevor "SC-HTB254", "SC-HTB250" oder "SC-HTB200" angezeigt wird.

Wenn Sie zur Eingabe eines Passworts aufgefordert werden, geben Sie "0000" oder "1234" ein.

Sobald das Bluetooth-Gerät angeschlossen ist, hört die Anzeige auf zu blinken und leuchtet kontinuierlich auf.

Hinweis:

Das Pairing kann mit bis zu 8 Geräten mit diesem System ausgeführt werden. Beim Koppeln eines 9. Geräts wird das am längsten nicht verwendete Gerät ersetzt.

Verbinden eines gekoppelten Geräts

Vorbereitung

Wenn dieses System mit einem Bluetooth®-Gerät verbunden ist, trennen Sie es (⇒ rechts).

1 Drücken Sie [PAIRING]. 2 Wählen Sie „SC-HTB254“, „SC-HTB250“ oder „SC-HTB200“ aus dem Bluetooth®-Menü des Geräts.

Trennen der Verbindung mit dem Gerät

Halten Sie [PAIRING] gedrückt, bis die Anzeige langsam blinkt.

Hinweis:

• Dieses System kann jeweils nur mit einem Gerät verbunden werden.
• Wenn „Bluetooth“ als Quelle ausgewählt ist, versucht dieses System automatisch, eine Verbindung mit dem zuletzt verbundenen Gerät herzustellen.
• Das Bluetooth-Gerät wird getrennt, wenn Sie eine andere Quelle auswählen.

Drahtlose Verbindung des aktiven Subwoofers

HTB254 HTB250

Vorbereitung

Schalten Sie das Hauptgerät ein.

Vergewissern Sie sich, dass die Funkverbindung aktiviert ist.

WIRELESS LINK-Anzeige

Leuchtet auf: Die Funkverbindung ist aktiviert. Erloschen: Die Funkverbindung ist nicht aktiviert. Blinkt: Der aktive Subwoofer versucht, die Funkverbindung mit dem Hauptgerät zu aktivieren.

Hinweis:

Die Funkverbindung wird aktiviert, wenn sowohl das Hauptgerät als auch der aktive Subwoofer eingeschaltet sind. Die Taste I/D SET wird nur verwendet, wenn das Hauptgerät nicht mit dem aktiven Subwoofer gekoppelt ist. (=> 16)

Grundlegende Steuerung

Vorbereitung

Schalten Sie das Fernsehgerät und/oder das angeschlossene Gerät ein.

1 Drücken Sie [], um das System einzuschalten. 2 Eingabequelle auswählen.

HDMI: Drücken Sie [HDMI (ARC)] auf der Fernbedienung oder [INPUT] am Hauptgerät.

OPTICAL: Drücken Sie [OPTICAL] auf der Fernbedienung oder [INPUT] am Hauptgerät.

• (Bluetooth®): Drücken Sie [PAIRING] auf der Fernbedienung oder [am Hauptgerät].

3 Drücken Sie [+VOL -] zum Einstellen der Lautstärke des Systems.

Lautstärkebereich: 0 bis 100

Die Anzeigen blättern jedes Mal, wenn Sie die Lautstärke einstellen, und hören auf zu blinken, wenn Sie die minimale oder maximale Lautstärke erreicht haben.

MUSIC CINEMA HDMI(ARC) OPTICAL

Wenn „als Quelle ausgewählt ist

Wählen Sie im Menü des angeschlossenen Bluetooth-Geräts dieses System als Ausgabe-Lautsprecher.

Wenn „OPTICAL“ als Quelle ausgewählt ist

Wählen Sie auf dem Fernsehgerät und dem angeschlossenen Gerät den Eingang des Fernsehgeräts für dieses System aus und starten Sie die Wiedergabe auf dem angeschlossenen Gerät.

So wählen Sie den Tonmodus aus

Drücken Sie [SOUND].

Tonmodus Anzeige
Standard Am besten geeignet für Schauspièle und Comedy-Shows.	MUSIC CINEMA ● ●
Musik Verbessern Sie den Klang von Musikinstrumenten und Liedern.	MUSIC CINEMA ● ●
Kino (Standardwert) Erzeugt einen für Filme einzigartigen dreidimensionalen Klang.	MUSIC CINEMA ● ● ● ●

Dient zum Stummschalten des Tons

Drücken Sie [MUTE].

Alle Anzeigen blinken gleichzeitig.

Um den Vorgang abzubrechen, drücken Sie erneut [MUTE] oder stellen Sie die Lautstärke ein.

So stellen Sie den Subwooferpegel ein

HTB254 HTB250

Drücken Sie [SUBWOOFER +] oder

Fortgeschrittene Funktionen

Zweikanalton

Stellt den bevorzugten Audiokanalmodus ein, wenn zwei Audiomodi vom Gerät empfangen werden.

Halten Sie [MUTE] mindestens 4 Sekunden lang gedrückt.

Audiomodus	Anzeige
Primär (Standardwert)	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
	-	0	-	-	0
Sekundär	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
	-	0	-	-	0
Primär + Sekundär	MUSIC	CINEMA	HDMI(ARC)	OPTICAL	0
	-	0	-	-	0

Hinweis:

• Dieser Effekt funktioniert nur, wenn der Audio-Ausgang des Fernsehgeräts oder Players auf „Bitstream“ gesetzt wurde und „Dolby Dual Mono“ in der Tonquelle verfügbar ist.
• Die Anzeige für die gewählte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus.

Audioformat

Sie können das aktuelle Audioformat anzeigen.

Halten Sie [SOUND] mindestens 4 Sekunden lang gedrückt.

Audiomodus	Anzeige
Dolby Digital	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-
DTS®	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-
PCM	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-

Hinweis:

• Die Anzeige für die gewählte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus. Die Anzeigen funktionieren möglicherweise anders, wenn das Hauptgerät ein nicht unterstütztes Audioformat vom angeschlossenen Fernsehgerät erkennt.
• Diese Funktion ist nicht wirksam, wenn die Quelle ausgewählt ist.

Automatische Abschaltung

Im Falle keines Audioeingangs und wenn das Hauptgerät während ca. 20 Minuten nicht benutzt wird, wird das System automatisch ausgeschaltet.

Halten Sie [HDMI (ARC)] mindestens 4 Sekunden lang gedrückt, um den Modus auszuwählen.

Modus Anzeige
Ein (Standardwert)	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-
Aus	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-

Hinweis:

• Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus. Die Einstellung bleibt so lange erhalten, bis sie wieder geändert wird.

Bluetooth®-Standby

Mit dieser Funktion können Sie ein gekoppeltes Bluetooth®-Gerät verbinden, wenn das Hauptgerät im Standby-Modus ist.

Halten Sie [OPTICAL] mindestens 4 Sekunden lang gedrückt.

Modus Anzeige
Ein	MUSIC CINEMA HDMI(ARC) OPTICAL	0
	-∞ -	0
	-∞ -	0
Aus (Standardwert)	MUSIC CINEMA HDMI(ARC) OPTICAL	0
	-∞ -	0
	-∞ -	0

Hinweis:

• Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus. Die Einstellung bleibt so lange erhalten, bis sie wieder geändert wird.
• Wenn das Netzkabel getrennt wird, funktioniert die Bluetooth®-Bereitschaftsfunktion möglicherweise nicht. Nehmen Sie die Einstellung erneut vor.

Lautstärkebegrenzung

Die Lautstärke wird beim Einschalten des Systems auf 50 eingestellt, auch wenn die Lautstärke vor dem Ausschalten über 50 stand.

Halten Sie [DIMMER] mindestens 4 Sekunden lang gedrückt.

Modus Anzeige
Ein (Standardwert)	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-
Aus	MUSIC CINEMA HDMI(ARC) OPTICAL
	-	-	-

Hinweis:

• Die Anzeige für die gewährte Einstellung blinkt 5 Sekunden lang und verlässt dann den Einstellmodus. Die Einstellung bleibt so lange erhalten, bis sie wieder geändert wird.

HDMI CEC

Dieses Gerät unterstützt die Funktion „HDMI CEC" (Consumer Electronics Control).

Lesen Sie die Bedienungsanleitungen der angeschlossenen Geräte, um Einzelheiten über die Bedienung zu erfahren.

Vorbereitung

Überzeugen Sie sich, dass die HDMI-Verbindung vorgenommen wurde. (⇒ 9, 10)

Einschaltautomatik

Wenn das Fernsehgerät eingeschaltet wird, schaltet sich das Hauptgerät automatisch auch ein. (Diese Funktion steht nicht zur Verfügung, wenn die Quelle ein OPTICAL- oder Bluetooth®-Gerät ist.)

Ausschaltautomatik

Wenn das Fernsehgerät ausgeschaltet wird, schaltet sich das Hauptgerät automatisch auch aus. (Diese Funktion steht nicht zur Verfügung, wenn die Quelle ein OPTICAL- oder Bluetooth®-Gerät ist.)

Lautstärkeregelung

Sie können die Lautstärke-Einstellung dieses Systems mit der Lautstärke- oder Stumm-Taste auf der Fernbedienung des Fernsehgeräts steuern. Wenn die Lautsprecherauswahl des Fernsehgeräts auf die Fernsehgerätelautsprecher umgestellt wird, werden die Lautsprecher des Hauptgeräts stumm geschaltet. Die Stummschaltung wird aufgehoben, indem Sie die Lautsprecher der Haupteinheit erneut auswählen.

Wechseln der Lautsprecher

Beim Einschalten des Hauptgeräts wird dieses System automatisch als Lautsprecher des Fernsehgeräts ausgewählt.

Wenn Sie das Hauptgerät ausschalten, werden die Lautsprecher des Fernsehgeräts automatisch aktiviert.

Hinweis:

Der Betrieb kann nicht für alle HDMI-CEC-Geräte garantiert werden.

Fehlersuchanleitung

Führen Sie die folgenden Kontrollen durch, bevor Sie den Kundendienst anrufen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der angegebenen Abhilfemaßnahmen nicht beseitigen lässt, nehmen Sie bitte Kontakt mit Ihrem Fachhändler auf.

Allgemeine Störungen

Kein Strom

• Warten Sie nach dem Anschließen des Netzkabels ca. 10 Sekunden, bevor Sie das Hauptgerät einschalten.
• Trennen Sie das Netzkabel für 10 Sekunden, bevor Sie es wieder anschließen.
• Wenn sich das Hauptgerät nach dem Einschalten sofort wieder ausschaltet, trennen Sie das Netzkabel und wenden Sie sich an Ihren Händler.
• Wenn sich das Hauptgerät beim Einschalten des Fernsehgeräts (HDMI CEC) nicht einschaltet, schalten Sie das Hauptgerät manuell ein.

Die Fernbedienung funktioniert nicht.

• Entfernen Sie vor dem ersten Gebrauch der Fernbedienung das Isolierblatt. (⇒ 8)
• Überprüfen Sie, ob die Batterie korrekt eingesetzt ist. (⇒ 8) Die Batterie ist schwach. Ersetzen Sie diese mit einer neuen Batterie. (⇔ 8)
• Legen Sie den Fernbedienungscode nach dem Batteriewechsel erneut fest. (⇔ 16)
• Verwenden Sie die Fernbedienung innerhalb des korrekten Arbeitsbereichs. (⇒ 7)

Das System hat automatisch auf den Standby-Modus umgeschaltet.

Die Automatische Abschaltung-Funktion ist eingeschaltet. Das System schaltet automatisch in den Bereitschaftsmodus, wenn kein Signaleingang vorhanden ist und ca. 20 Minuten lang kein Betrieb erfolgt. Siehe Seite 13, um diese Funktion auszuschalten.

Bluetooth®

Das Pairing kann nicht durchgeführt werden.

• Überprüfen Sie den Zustand des Bluetooth®-Geräts.
• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.

Das Gerät kann nicht verbunden werden.

• Das Pairing des Geräts ist fehlgeschlagen. Führen Sie das Pairing nochmals durch.
• Das Pairing des Geräts wurde ersetzt. Führen Sie das Pairing nochmals durch.
• Dieses System konnte mit einem anderen Gerät verbunden sein. Trennen Sie das andere Gerät, und versuchen Sie erneut, das Gerät anzuschließen.
• Das System hat möglicherweise ein Problem. Schalten Sie das System aus und anschließend wieder ein.

Das Gerät ist verbunden, aber die Audiowiedergabe ist über das System nicht hörbar.

• Bei einigen eingebauten Bluetooth®-Geräten muss die Audioausgabe zu „SC-HTB254“, „SC-HTB250“ oder „SC-HTB200“ manuell eingestellt werden. Für weitere Details lesen Sie die Bedienungsanleitung des Geräts.

Die Tonausgabe des Geräts ist unterbrochen.

• Das Gerät befindet sich außerhalb der 10 m Kommunikationsreichweite. Platzieren Sie das Gerät näher zum System.
• Entfernen Sie etwaige Hindernisse zwischen dem System und dem Gerät.
• Andere Geräte, die das 2,4 GHz-Frequenzband verwenden (WLAN-Router, Mikrowellen, schnurlose Telefone usw.), stören. Stellen Sie das Gerät näher am System und weiter entfernt von den anderen Geräten auf.

HDMI

Mit HDMI CEC verknüpfte Vorgänge funktionieren nicht mehr ordnungsgemäß.

• Überprüfen Sie die Einstellung der angeschlossenen Geräte.
• Schalten Sie die HDMI CEC-Funktion an den angeschlossenen Geräten ein.
• Wählen Sie im HDMI CEC-Menü des Fernsehgeräts als Lautsprecher aus.
• Wenn die HDMI-Anschlüsse geändert werden, z. B. nach einem Stromausfall oder wenn das Netzkabel entfernt wurde, funktionieren die HDMI CEC-Bedienvorgänge möglicherweise nicht ordnungsgemäß.
• Schalten Sie alle Geräte ein, die über ein HDMI-Kabel mit dem Fernsehgerät verbunden sind, und schalten Sie dann das Fernsehgerät ein. Schalten Sie die HDMI CEC-Einstellungen des Fernsehgeräts aus und dann wieder ein. Einzelheiten finden Sie in der Bedienungsanleitung des Fernsehgeräts.
• Während das System und das Fernsehgerät über ein HDMI-Kabel verbunden sind, schalten Sie das Fernsehgerät ein, trennen Sie das Netzkabel des Systems und schließen Sie es dann wieder an.

Sound

Kein Ton

• Heben Sie die Stummschaltung auf. (⇒ 12)
• Überprüfen Sie die Verbindungen zu den anderen Geräten. (⇒ 9, 10)
• Vergewissern Sie sich, dass das empfangene Audiosignal mit diesem System kompatibel ist.
• Wenn das System nur über ein HDMI-Kabel an das Fernsehgerät angeschlossen ist, stellen Sie sicher, dass der HDMI-Anschluss des Fernsehgeräts mit „HDMI (ARC)“ gekennzeichnet ist. Wenn dies nicht der Fall ist, schließen Sie ein optisches digitales Audiokabel an. (⇒ 9, 10)
• Überprüfen Sie die Anschlüsse. Tauschen Sie die Kabel aus, wenn die Verbindungen korrekt sind.
• Überprüfen Sie die Audio-Ausgabeinstellungen am angeschlossenen Gerät.

Der Zweikanalton kann nicht von Primär auf Sekundär umgeschaltet werden.

• Wenn das vom angeschlossenen Gerät empfangene Audiosignal nicht „Dolby Dual Mono“ oder die Ausgangseinstellung nicht „Bitstream“ ist, kann die Einstellung nicht von diesem System aus geändert werden. Ändern Sie die Einstellung am angeschlossenen Gerät.

Beim Einsatz des Systems wird die Lautstärke abgesenkt.

„Lautstärkebegrenzung“ ist aktiv. (⇔ 13) - Wird das System mit einer Lautstärke über 50 ausgeschaltet, wird die Lautstärke beim Einschalten des Systems automatisch auf 50 eingestellt. (⇔ 13)

Der Ton bleibt hinter dem Bild zurück.

• Wenn dieses System über Bluetooth® mit dem Fernsehgerät verbunden ist, kann die Tonausgabe dieses Systems je nach Fernsehgerät hinter dem Fernsehbild zurückbleiben. Verbinden Sie dieses System und das Fernsehgerät mit einem HDMI-Kabel/optischen digitalen Audiokabel. (⇒ 9, 10)

Die Anzeige des Audioformats entspricht nicht der Wiedergabequelle.

• Wenn die Wiedergabequelle Dolby Digital oder DTS ist, stellen Sie die Audioausgangseinstellung des angeschlossenen Geräts (z. B. TV, Player) auf Bitstream ein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des angeschlossenen Geräts.

Kein Ton.

Das Hauptgerät wird automatisch ausgeschaltet.

(Wenn das Hauptgerät ein Problem feststellt, wird eine Sicherheitsmaßnahme aktiviert und das Hauptgerät schaltet automatisch in den Bereitschaftsmodus um.)

• Es gibt ein Problem mit dem Verstärker.
• Ist die Lautstärke extrem hoch?

Wenn ja, verringern Sie die Lautstärke.

• Ist das System an einem extrem heißen Ort aufgestellt?

Wenn ja, bringen Sie das System an einen kühleren Ort und warten Sie eine Zeitlang und versuchen Sie dann, es wieder einzuschalten.

Wenn das Problem weiterhin besteht, überprüfen Sie den Status der Anzeigen, schalten Sie das System aus, trennen Sie das Netzkabel und wenden Sie sich an Ihren Händler. Bitte merken Sie sich den Status der Anzeigen und informieren Sie den Händler darüber.

Aktiver Subwoofer

Kein Strom.

• Vergewissern Sie sich, dass das Netzkabel des aktiven Subwoofers angeschlossen ist.

Nach dem Einsatz des Subwoofers schaltet dieser sich sofort wieder aus.

• Trennen Sie das Netzkabel, und wenden Sie sich an Ihren Händler.

Kein Ton vom Subwoofer.

• Vergewissern Sie sich, dass der aktive Subwoofer eingeschaltet ist. Vergewissern Sie sich, dass die Anzeige WIRELESS LINK aufleuchtet. (⇔ 11)

Die Anzeige WIRELESS LINK leuchtet nicht auf.

• Es besteht keine Verbindung zwischen dem Hauptgerät und dem aktiven Subwoofer. Vergewissern Sie sich, dass das Hauptgerät eingeschaltet ist.
• Der aktive Subwoofer und das Hauptgerät sind möglicherweise nicht richtig gekoppelt. Versuchen Sie den folgenden Vorgang. (Drahtlose Kopplung)

① Schalten Sie das Hauptgerät ein.

② Halten Sie [I/D SET] an der Rückseite des aktiven Subwoofers mindestens 4 Sekunden lang gedrückt.

Die Anzeige für die Funkverbindung blinkt.

③ Drücken Sie nacheinander die Tasten [MUTE], [SOUND], [MUTE], [PAIRING] innerhalb von 3 Sekunden. Die Anzeigen OPTICAL und HDMI (ARC) blinken im Wechsel.

Wenn die Kopplung per Funkverbindung erfolgreich hergestellt wurde, erlöschen die Anzeigen „OPTICAL“ und „HDMI (ARC)“.

Wenn das Problem bestehen bleibt, wenden Sie sich an Ihren Händler.

Code der Fernbedienung

Wenn andere Geräte von Panasonic mit der Fernbedienung dieses Systems aktiviert werden, müssen Sie den Code der System-Fernbedienung ändern.

Vorbereitung

• Schalten Sie alle anderen Panasonic-Produkte aus.
• Schalten Sie dieses System ein.
• Richten Sie die Fernbedienung auf den Fernbedienungs-Sensor dieses Systems aus.

So setzen Sie den Code auf Code 2

Halten Sie [PAIRING] und auf der Fernbedienung [SOUND] gedrückt, mindestens 4 Sekunden lang.

MUSIC CINEMA HDMI(ARC) OPTICAL

So setzen Sie den Code auf Code 1

Halten Sie [PAIRING] und auf der Fernbedienung [DIMMER] gedrückt, mindestens 4 Sekunden lang.

MUSIC CINEMA HDMI(ARC) OPTICAL

Systemspeicher zurücksetzen

Setzen Sie den Speicher in folgenden Fällen zurück:

• Das Gerät reagiert beim Drücken der Knöpfe nicht.
• Sie möchten den gesamten Speicherinhalt löschen und zurücksetzen.

Halten Sie [O/I] am Hauptgerät mindestens 4 Sekunden lang gedrückt.

Alle Anzeigen blinken, bis das System neu gestartet wird.

Hinweis:

Der Fernbedienungscode wird nach dem Speicher-Reset auf Code 1 zurückgesetzt. Um ihn auf Code 2 zu setzen, siehe "Code der Fernbedienung".

Beleuchtung der Anzeigen

Anhand der Anzeigen erkennen Sie den Zustand dieses Systems. Die unten dargestellten Anzeigenmuster sehen Sie unter normalen Betriebsbedingungen. Sie weisen nicht auf ein Problem hin.

Anzeigen Beschreibung
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt 5 Sekunden lang. • Wenn die Einstellung aktiviert ist ("Automatische Abschaltung", "Bluetooth®-Standby", "Lautstärkebegrenzung") (⇒ 13) • Wenn das Audioformat Dolby Digital ist. (⇒ 13) • Wenn beim Zweikanalton Primäre eingestellt ist. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt 5 Sekunden lang. • Wenn das Audioformat DTS® ist. (⇒ 13)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt 5 Sekunden lang. • Wenn die Einstellung deaktiviert ist ("Automatische Abschaltung", "Bluetooth®-Standby", "Lautstärkebegrenzung") (⇒ 13) • Wenn das Audioformat PCM ist. (⇒ 13) • Wenn beim Zweikanalton Sekundär eingestellt ist. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt schnell. • Wenn das Hauptgerät bereit für die Kopplung ist. (⇒ 11) Die Anzeige blinkt langsam. • Wenn das Hauptgerät auf die Verbindung wartet. (⇒ 11) Die Anzeige leuchtet auf. • Wenn das Hauptgerät mit einem Bluetooth®-Gerät verbunden ist. (⇒ 11)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt 5 Sekunden lang. • Wenn beim Zweikanalton Primär + Sekundär eingestellt ist. (⇒ 12)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt 10 Sekunden lang. • Wenn die Fernbedienung auf Code 2 eingestellt ist. (⇒ 16)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeige blinkt 10 Sekunden lang. • Wenn die Fernbedienung auf Code 1 eingestellt ist. (⇒ 16)
MUSIC CINEMA HDMI(ARC) OPTICAL	Die Anzeigen blinken, bis das System neu gestartet wird. • Wenn das Hauptgerät zurückgesetzt wird. (⇒ 16) Die Anzeigen blinken kontinuierlich. • Wenn der Ton stummgeschaltet ist. (⇒ 12) Die Anzeigen blinken 10-mal. • Wenn der aktive Subwoofer nicht angeschlossen werden kann. (⇒ 16)

Technische Daten

Verstärkerteil

HTB254 HTB250

RMS-Ausgangsleistung: Dolby Digital-Modus

Frontkanal

Gesamte effektive Ausgangsleistung im

Dolby Digital-Modus 120 W

HTB200

Effektive Ausgangsleistung im Stereo-Modus

(beide Kanäle angesteuert)

Frontkanal

Gesamte effektive Ausgangsleistung im

Stereo-Modus 80 W

Anschlussteil

HDMI-Ausgang (ARC)

Ausgangsanschluss Typ A (19-polig)

Digitaler Audio-Eingang

Optischer Digitaleingang

Optische Anschlussklemme

Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz

Audioformat LPCM, Dolby Digital

USB-Port für Software-Update

Bluetooth®-Teil

Bluetooth-Version

Version 2.1 + EDR

Klasse 2

Unterstützte Profile A2DP

Betriebsfrequenz 2,4-GHz-Band FH-SS

Frequenzband 2402 MHz bis 2480 MHz

Reichweite 10 m Sichtlinie

Maximale HF-Leistung

4 dBm

Unterstützte Codes

SBC

Lautsprecherbox

Vorderer Lautsprecher (integriert)

Gesamter Bereich

4 x 10 cm (Konustyp) x 1 / Kanal

Aktiver Subwoofer HTB254 HTB250

Tieftöner 14 cm Konustyp x 1

Drahtlos-Abschnitt

Funkmodul

Frequenzbereich 2404 MHz bis 2476 MHz, Anzahl der Kanäle 38, HF-Ausgangsleistung 7 dBm (max.)

Allgemeine Daten

Stromversorgung

220 V bis 240 V Wechselstrom, 50 Hz

Leistungsaufnahme

Hauptgerät 15 W

Aktiver Subwoofer HTB254 HTB250 7,5 W

Abmessungen (B x H x T)

Hauptgerät 450 mm x 51 mm x 135 mm

Aktiver Subwoofer HTB254 HTB250

97 mm x 451 mm x 307 mm

Masse

Hauptgerät 1,6 kg

Aktiver Subwoofer HTB254 HTB250 4,4 kg

Betriebstemperaturbereich 0°C bis +40°C

Betriebsluftfeuchtigkeitsbereich

20% bis 80% rel. Feuchte

(ohne Kondensatbildung)

Leistungsaufnahme im Bereitschaftszustand (ca.)

Hauptgerät

Wenn Bluetooth®-Standby ausgeschaltet ist 0,5 W

Wenn Bluetooth®-Standby eingeschaltet ist 2,0 W

Aktiver Subwoofer HTB254 HTB250 0,5 W

Wenn die Funkverbindung in der Netzwerk-Betriebsbereitschaft aktiviert ist 2,0 W

Hinweis:

• Änderungen der technischen Daten sind jederzeit vorbehalten.

Die angegebenen Masse- und Abmessungsdaten sind ungefähre Werte.

• Der Gesamtklirrfaktor wurde mit einem Digitalspektrometer gemessen.

Entsorgung von veralteten Geräten und benutzten Batterien Nur für EU und Länder mit Recycling-Systemen

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunktien zu. Endnutzer sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung zu ihren zuständigen Sammelpunktien. Indem Sie sie ordnungsgemäß entsorgen, helfen Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling wünschen, wenden Sie sich bitte an ihre örtlichen Verwaltungsbehörden. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Hinweis zum Batteriesymbol (unteres Symbol):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

Pflege des Geräts

Trennen Sie vor der Wartung das Netzkabel vom Netz. Reinigen Sie dieses System mit einem weichen, trockenen Tuch.

• Bei schweren Verschmutzungen wringen Sie ein mit Wasser angefeuchtetes Tuch stark aus, um den Schmutz abzuwischen, und wischen Sie das Teil anschließend mit einem trockenen Tuch ab.
• Verwenden Sie zum Reinigen der Lautsprecher ein dünnes Tuch. Verwenden Sie keine Taschentücher oder andere Materialien (Handtücher usw.), die auseinanderfallen können. Kleine Körner können sich im Inneren der Lautsprecherabdeckung festsetzen.
• Verwenden Sie zum Reinigen dieser Anlage auf keinen Fall Alkohol, Farbverdünner oder Benzin.
• Vor Gebrauch eines chemisch behandelten Reinigungstuchs lesen Sie bitte die dem Tuch beiliegende Gebrauchsanweisung.

So entsorgen oder übertragen Sie dieses System

Dieses System speichert eventuell die Benutzereinstellungsdaten im Hauptgerät. Wenn Sie das Hauptgerät entsorgen oder übertragen, gehen Sie wie beschrieben vor, um alle Einstellungen auf die Werkseinstellungen zurückzusetzen und die Benutzereinstellungen zu löschen. (⇒ 16) Die Betriebshistorie wird eventuell im Speicher des Hauptgeräts gespeichert.

Software-Update

Gelegentlich kann Panasonic aktualisierte Software für dieses Gerät herausgeben, mit der möglicherweise neue Funktionen hinzugefügt oder vorhandene Funktionen verbessert werden. Diese Updates stehen kostenlos zur Verfügung. Weitere Einzelheiten finden Sie auf der folgenden Website. http://panasonic.jp/support/global/cs/ (Diese Seite ist nur auf Englisch.)

Technische Daten 18

Systemspeicher zurücksetzen
