GEBRUIKSAANWIJZING ATX25J3ARXKKIT DAIKIN

Veiligheidsmaatregelen

• Lees zorgvuldig deze veiligheidsmaatregelen om een correcte installment te waarborgen.
• Deze handleiding verdweit de veiligheidsmaatregelen onder in WAARSCHUWING en VOORZICTTG. Leef alle onderstaande veiligheidsmaatregelen steeds na, sondern ze allemaal voor de veiligheid belangrijk+zijn.

WAARSCHUWING....Het negeren van een WAARSCHUWING kan ernstige gevolgen hebben en zelfs dodelijke ongevallen tot gevolg hebben.

VOORZICHTIG....Het negeren van een teken dat men VOORZICHTIG要去 zichn kan in sommige geallen ernstige gevolgen hebben.

• In denen handleiding worden de volgende pictogrammen gebruikt:

Leef de instructies na. Zorg dat er een verb ng met de aarde is. Probeer dit nooit.

• Na het voltooien van de installmentie moet de unit op isolatiefouten worden getest. Verschaf de gebruiker de nodige aanwijzingen over hoe hij of zich de unit overeenkomstig de gebruiksaanwijzing moet gebruiken en reinigen.
• De Engelse tekst is de oorspronkelijke versie. Andere talen zich vertalingen van de oorspronkelijke instructies.

WAARSCHUWING

• Vraag best aan de verdeler of aan een andere vakkundige persoon om de installmentie te doen.Fouten bij INSTALLatie kunnen immers waterlekkage, elektrische schokken of brand tot gevolg hebden.

• Installeer de airconditioner conform de instructies van deze handleiding.Een onvolledige INSTALLatie kan waterlekkage, elektrische schokken of brand tot gevolg hebden.

• Gebruik steeds de geleverde onderdelen of de onderdelen die voor de installmentie+zijn voorgeschreven.Andere dan deze onderdelen kunnen als gevolg hebden dat de unit los komt of waterlekkage, elektrische schokken of brand veroorzaken.

• Installeer de airconditioner op een steig voetstuk dat het gewicht van de unit kan dragen.Een fout voetstuk of een onvolledige installmentie kunnen iemand verwonden wanneer de unit van dit voetstuk zou vallen.

• Elektrische werkzaamheden要去en worden uitgevoerd zoals beschren in de installmentiehandlunging en volgens de nationale reglementen of practijkcodes met betrekking tot elektrische bedrading.Onvoldoende capaciteit of onafgewerkelelektrische werkzaamheden kunnen elektrische schokken of brand veroorzaken.

• Gebruik een afzonderlijk voedingscircuit. Deel dus nooit een voeding met een ander toestel.

• Gebruik voor de bedrading een kabel die lang genoeg is om de hele afstand te overbruggen zonder tussenverbindingen.Geubruik geen verlengsnoer. Schakel geen andere belastingen op de elektrische voeding, gebruik een afzonderlijke elektrische kring.(Anders bestaat het gevaar dat er abnormaal veel warmte geproduced wordt of dat iemand een elektrische schok krijgt of dat er brand ontstaat).

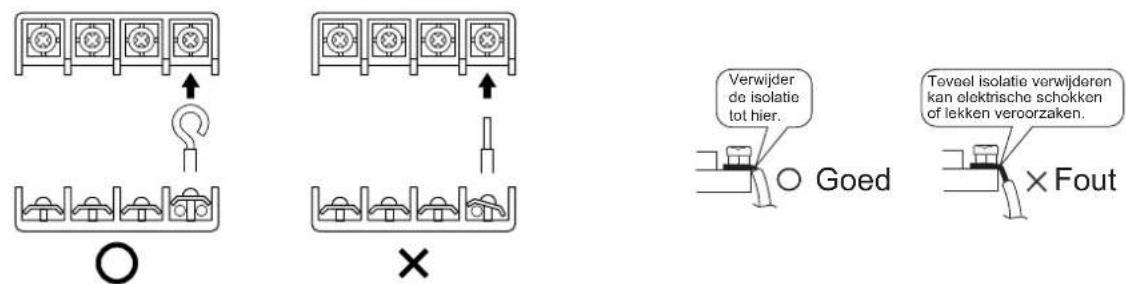

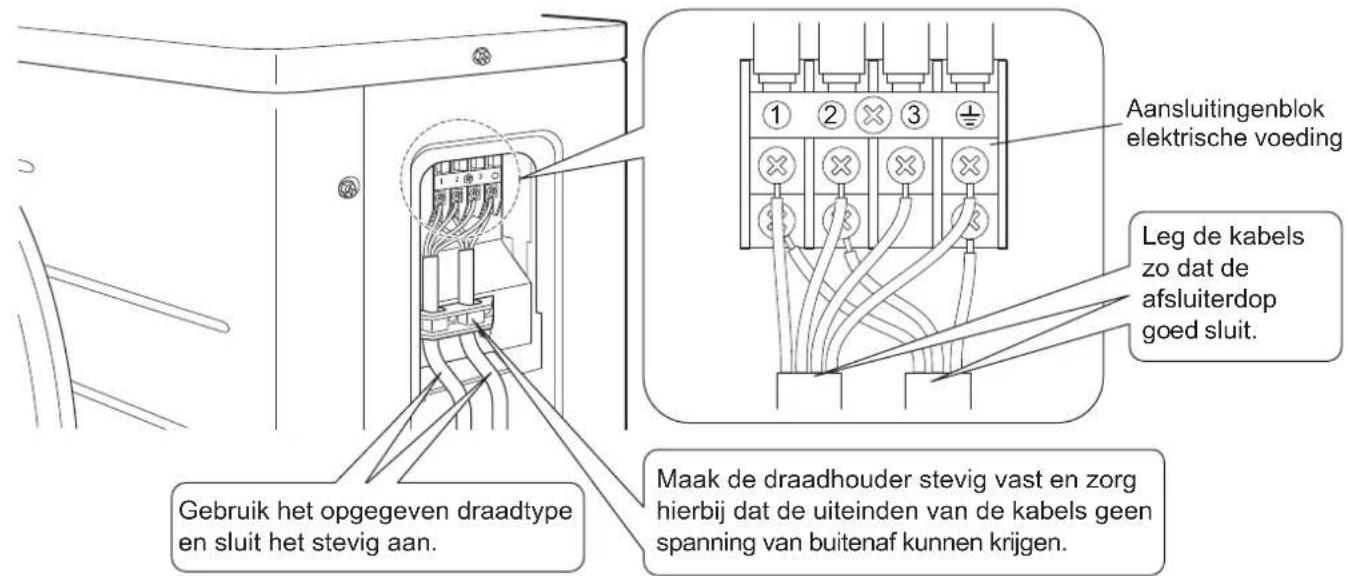

• Gebruik de voorgeschreven soorten draden & kabels voor de elektrische verbindingen tussen de binnen- en buitenunits.Maak de onderlingen verbindingskabels stevig vast, zodate hun aansluitingspunten net van buitenaf belast+zijn. De aansluitingspunten kunnen te warm worden en brand veroorzaken wanneer de verbindingen Niet volledig worden uitgevoerd of wanneer de kabels Niet goed vast+zijn gemakt.

• Na het voltooien van de onderlinge verbindingen en de bedrading voor de stroomtoevoer, leg de kabels & draden zo dat ze geen overdreven kracht op de elektrische deksels of panelen uitoefenen.Plaats kabeldekkers over de kabels & draden. Een onvolledige installmentie kan ervoor zorgen dat de aansluitingspunten te warm worden of elektrische schokken of brand veroorzaken.

• Ventileer steeds de kamer in het geval koelmiddelijdens de installmentewerkzaamheden zou lekken.(Het koelmiddel producerert een giftig gas wanneer het aan vuur wordt blootgesteld).

• Controleer aan het einde van de installatione of er geen koelmiddel lekt.(Het koelmiddel producerert een giftig gas wanneer het aan vuur wordt blootgesteld).

• Wanner het systeme worden geinstalleerd of op maar een andere planta watert gebracht, controller steeds of het koelmiddelcircuit geen vreemde stoffen (zoals lucht) bevat, maar alleen het voorgeschreiben koelmiddel (R410A).(Lucht of andere vreemde stoffen in het koelmiddelcircuit kunnen de druk abnormala doen stilgen en aldus de apparatuur beschadenen en zichs iemand verwonden).

• Wanner het koelmiddel met een pomp verwijderd moet worden, stop eerst de compressor vooraler de koelmiddelsedingen te verwijderen.Indien de compressor nog steeds werkt en de afsluiter open staatijdens het verwijderen van het koelmiddel, za lucht worden aangezogen wanneer de koelmiddelsedingen worden verwijderd, waardoor een abnormale druk in de vriescylus ontstaat, waardoor het systeme defect kan raken of iemand zich kan verwonden.

• Tijdens het installereren, maar de koelmiddelsedingen stevig vast Vooraleer de compressor te doen werkken.Indien de compressor Niet is bevestigd en de afsluiter open staatijdens het verwijderen van het koelmiddel, za lucht worden aangezogen wanneer de compressor werkt, waardoor een abnormale druk in de vriescylus ontstaat, waardoor het systeme defect kan raken of iemand zich kan verwonden.

• Zorg dat er aarding is. Gebruik hiervoord gen gas- of waterpijp, bliksemafleider of telefoon-aardkabel.Onvoldoende aarding kan kortsluiting of brand veroorzaken. Een plotselinge schok van inslaande blieksem of iets anders kan de airconditioner beschadenig.

• Plaats een aardlekschakelaar.Het net plaatsen van een aardlekschakelaar kan gevaar voor elektrische schokken of brand tot gevolg hebben.

VOORZICHTIG

Installer de airconditioner Niet opplaatsen waar het gevaar bestaat van lekkage van ontvlambaar gas. Indien gas lekt en zich aldus ophoopt rond de unit, kan het in brand schieten.

Plaats de afvoerleiding zoals in deze handleiding beschreiben. Een slecht geplaatste leding kan een overstroming tot gevolg hebben.

Span de wartelmoer aan op de beschreiben manier, bijv. met een momentsleutel. Indien de wartelmoer te hard aangespannen worden, kan de wartelmoer na eenijdje beginnen te barsten, waardoor koelmiddel.gaatlekken.

Neem gpaste maatregelen om te voorkomen datkleine dieren zich in de buitenunit kunnen nestelen. Kleine dieren die in contact komen met elektrische onderdelen kunnen storingen, rook of brand veroorzaken. Gelinge de klant te zeggen de ruimte rond de unit schoon te houden.

Dit apparaat is bedoeld om in werkplaatsen, in de lichte industriie en in boerderijen door deskundige of geschoolde gebruikers gezruikt te worden of, in de handel en in huishoudens, door nicht gespecialiseerde Personen.

Het geluidsdrukniveau bedraagt minder dan 70 dB(A).

Accessoires

Samen met de buitenunit meegeleverde accessoires:

(A) Installatiehandleiding	1	(B) Aflaatplug (warmtepmodellen)Deze bevindt zich op de bodem van de pakkist.	1
(C) Label met hoeveelheid koelmiddelContains fluorinated greenhouse gasesR410AGWP: 2087.51236789kgGWP × kg1000tCO2eq	1
(D) Meertalig label over de gefluoreerdebroeikasgassen	1

Voorzorgsmaatregelen bij het selecteren van deplaats

1) Kies een plek die stevig genoeg is om het gewicht en de trillingen van de unit te weerstaan en waar het werkingsgeluid nicht wordt versterkt.
2) Kies eenplaats waar de hete lucht uit de unit of het door de unit geproduerd geluid de buren van de gebruiker nicht kuren storen.
3) Vermijdplaatsen naast een slaapkamer en dergelijkke, zodate het geluid dat hij maakt tijdens de werkig geen overlastveroorzaakt.
4) Er moet overal voldoende ruimte zich om de unitaar en van de installmentieplaats te brengen.
5) Er moet voldoende plaats voor luchtdoorstroming en er mogen zich geen belemmeringen rond de luchtinlaat en -uitlaat bevinden.
6) Deplaats要去 vrij zijn van de mogelijkheid van een brandhaar gaslek vlak bij.
7) Plaats de units, de stroomkabels en de kabelsussen de unit op minstens 3m van televisies en radio's. Dit om storingen van beeld en geluid te voorkomen. (Er kurenECHTER, afhankelijk van de radiogolfomstandigheden, nog storingen worden gehoord, zichs wanneer deze afstandeer dan 3 m bedraagt.)
8) In kuststreken of andere plaatsen waar de lucht zout of sulfaatgas bevat, kan corrosie de levenscylus van de airconditioner negatif beinvloeden.
9) Aangezien de buitenunit een afvoer heeft, mag er niets onder de unit worden geplaatst dat nicht vochtig mag worden.

NOOT

Units mogen Niet aan het plafond worden gehangen of op elkaar worden gestapeld.

VOORZICHTIG

Wonneer de airconditioner bij lage buitentemperaturen要去werken, volg dan zeker de volgende richtlijnen.

1) Monteer de buitenunit met zich aanzuigzijde maar de muur gedraaid, zodate deze UIT de wind is.
2) Monteer de buitenunit nooit op een plaats waar de aanzuigzijde rechtsstreeks in de wind staat.
3) Het is aan te raden een geleideplaat teplaaten op de luchtafvoerzijde van de buitenunit, zodat deze UIT de wind is.
4) In gebieden met zware sneeuwval dient u ervoor te zorgen dat de sneeuw de werking van de unit Niet kan beinvloeden.
Bouw een voetstuk.
Installer de unit Hoog genoeg van de grond zDat hij Niet in de sneeuw staat.

• Monteer een große afdak.

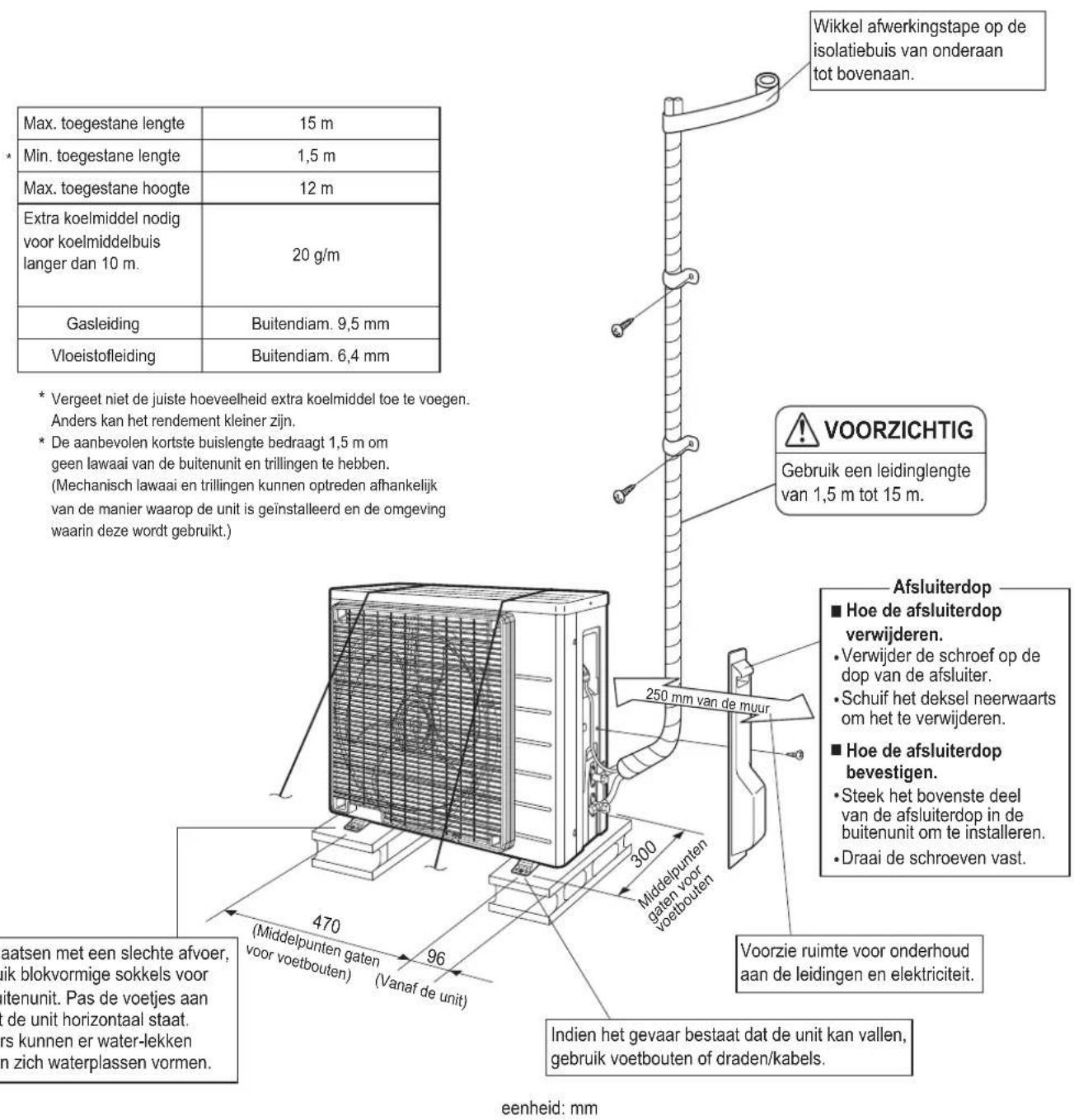

Installietekeningen voor de buitenunit

Richtlijnen voor de installmentie

• Volg de volgende installmentierichtlijnen wonneer zich een muur of een andere hindernis bevindt op de weg van de luchtinlaat of -uitlaat van de buitenunit.
• Voor elk van de volgende installmentepatronen mag de muur langs de kant van de uitlaat maximum 1200 mm hoog zijn.

Muur langs een zijde Muren langs twee zichden

Muren langsdrie zijden
Bovenanzicht

Eenheid: mm

Voorzorgsmaatregelenijdens de installmentie

• Controller de sterkte en het vlak zijn van de grond waarop de unit geplaatst zal worden, zodate de unit Niet gaat trillen of lawaai makeen wonneer in bedrijf.
• Maak de unit stevig vast met de ankerbauten zoals aangegeven op het schema met de fundering. (Maak 4 sets的那一 van in de handel verkrijgbare M8- of M10-ankerbauten, moeren en sluitingen.)
• Draai de ankerbouten in de fundering tot zij nog 20mm boven het oppervlak van de fundering uitsteken.

De buitenunit installeren

1. De buitenunit installeren.

1) Raadpleeg "Voorzorgsmaatregelen bij het selecteren van deplaats" en de "Installatiekeningen voor de buitenunit"ewareer u de buitenunit installeert.
2) Indien er een afvoer moet komen, volg dan de hieronder beschreiben procedures.

2. Afvoer. (Warmtepompmodellen.)

1) Gebruik de afaatplug om af te lien.
2) Indien de aflaatpoort door een montagesokkel of door de vloeroppervlakte bedekt is, zet dan bijkomende voetstukken van minstens 30mm hoogte onder de voetjes van de buitenunit.
3) Gebruik in koude regio's geen afvoerslang met de buitenunit. binnendiam.16 (Anders kan het afgevoerd water bevriezen en zo het verwarmingsrendement nadelig beinvloeden.)

Slang (in de handel verkrijljbaar, binnendiam. 16 mm)

De buitenunit installeren

3. Het uiteinde van de leiding verbeden.

1) Snijd het uiteinde van de buis af met een buissnijder.
2) Verwijder de bramen en houd waar bij het afgesneden vlak maar beneden zodate er geen bramen in de buis+kennen komen.
3) Plaats de wartelmoer op de buis.
4) Verbreed deuis.

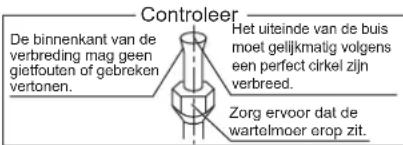

5) Controller of de verbreding goed werk uitgevoerd.

(Snijd exact af volgens rechte hoeken).

Verwijder de bramen.

en

Stempel	A	Verbredingsgereed-schap voor R410A	Normaal gereedschap om te verbredsen
		Type koppeleng	Type koppeleling(stift type)	Type vleugelmoer(Brits type)
	A	0-0,5 mm	1,0-1,5 mm	1,5-2,0 mm

WAARSCHUWING

1) Gebruik geen minerale olie op het verbreed gedeelte.
2) Zorg ervoor dat er geen minerale olie in het system kan binnendringen, waar de levensduur van de units anders kleiner worden.
3) Gebruik nooit buizen die al op vorige installations gebruikt werden. Gebruik enkel onderdelen die samen met de unit geleverd werden.
4) Installee nooit een droger op deze R410A-unit om+zijn levensduur te kunnen waarborgen.
5) Het droogmaterial kan oplosen en het systeme beschadenig.
6) Een on volledige verbreding kan lekken van koelgas veroorzaken.

4. Koelmiddellegedingen.

VOORZICHTIG

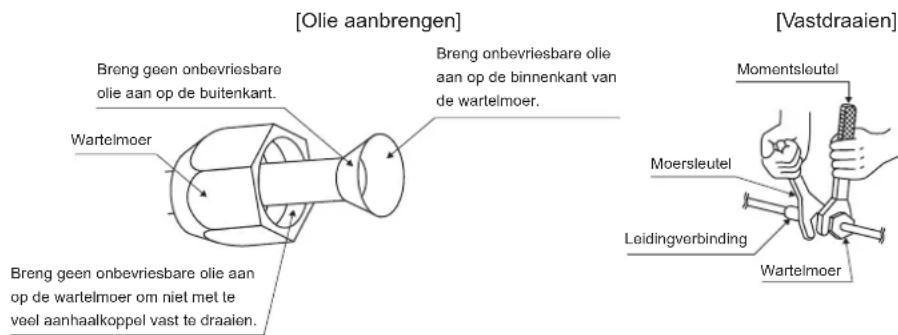

1) Gebruik de wartelmoer bevestigd op de hoofdunit. (Om te beletten dat deze ooit zou barsten.)
2) Om geen gaslekken te hebben, breng alleen onbevriesbare olie aan op de binnenkant van de wartelmoer/verbreed gedeelte. (Gebruik onbevriesbare olie voor R410A).
3) Gebruik momentsleutels om de wartelmoeren vast te draaien om deze Niet te beschadigen en om geen gaslekken te hebben.

Breng de middens van beiden verbrede gedeelten op een lijn en draai de wartelmoeren 3 of 4 toeren met de hand vast. Draai ze daarna volledig vast met de momentsleutels.

Aanhaalkoppel wartelmoer
Gaskant	Vloeistofzijde
3/8"	1/4"
32,7-39,9 N·m (333-407 kgf·cm)	14,2-17,2 N·m (144-175 kgf·cm)

Aanhaalkoppel afsluiterdop
Gaskant	Vloeistofzijde
3/8"	1/4"
21,6-27,4 N · m(220-280 kgf · cm)	21,6-27,4 N · m(220-280 kgf · cm)

Dop van de onderhoudspoort aanhaalkoppel

10,8~14,7 N·m (110~150 kgf·cm)

De buitenunit installeren

5. Ontluchten en op gaslekken controleren.

• Wonneer alle buizen zijn aangesloten, moet worden ontlucht en gecontroleerd of er geen gaslekken zijn.

WAARSCHUWING

1) Vermeng geen andere substantie dan het voorgeschreven koelmiddel (R410A) in de koelcyclus.
2) Wanner er koelgas lekt, verlucht de kamer zo snel möglichn en zoveel möglichk.
3) R410A, alsok andere koelmiddelen, dient altijd afgedekt te worden en nooit rechtstreeks in het milieu vrijgeveen te worden.
4) Gebruik enkel en alleen een vacuumpomp voor R410A. Wanner de zelfde vacuumpomp voor verschillende koelmiddelen gebruikt worden, kan de vacuumpomp of de unit beschadigd worden.

• Indien extra koelmiddel gelebruikt worden, ontlucht dan de koelmiddelleidingen en de binnenunit met een vacuumpomp en vul daarna met extra koelmiddel bij.
• Gebruik een inbussleutel (4 mm) om de stang van de afsluiter te bedieren.
• Alle koppelstukken van de koelmiddelleidingen dienen met een momentsleutel op het vermelde aanspankoppel aangespannen te worden.

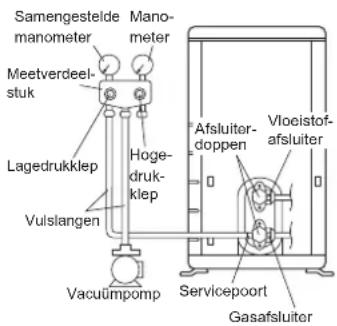

1) Sluit het uitspringend gedeelte van de vulslang (komende van het meetverdeelstuk) aan op de onderhoudspoort van de gasafsluiter.

2) Open volledig de lagedrukkraan (Lo) op het meetverdeelstuk en sluit helemaal de hagedrukkraan (Hi). (Er要去verder niets met de hagedrukkraan worden gedaan.)

3) Laat de vacuumpomp werken en zorg ervoor dat de manometer -0,1MPa (-76cmHg) aangeeft*1.

4) Sluit de lagedrukkraan (Lo) van het meetverdeelstuk en stop de vacuumpomp. (Houd dit een pau minuten zo en controllerer of de wijzer van de manometer nicht zakt)*2.

5) Verwijder de dappen van de vloeistofafsluiter en de gasafsluiter.

6) Draai de stang van de vloeistofafsluiter met een inbussleutel 90 graden gegen de wijzers van de klok in om de afsluiter te openen.

Sluit hem terug na 5 seconden en controllerer of er geen gaslekken zich.

Controleer met zeepwater of er geen lekken zich aan het verbreed gedeelte (wartelmoeren) van de binnenunit, aan het verbreed gedeelte (wartelmoeren) van de buitenunit en aan de stangen van de afsluiters.

Veeg daarna alle zeepwater weg.

7) Ontkoppel de vulslang van de onderhoudspoort van de gasafsluiter en openervolgens volledig de vloeistof- en gasafsluiters. (Probeer Niet de stang van de afsluiter tot voorbij zich stop te draaien.)

8) Span de doppen van de afsluiters en de deze van de onderhoudspoorten van de vloeistof- en gasafsluiters aan met een momentsleutel tot de opgegeven aanspankoppels.

*1. Buislente vs. looptijd van de vacuumpomp.

Buislengte Tot 15 meter
Looptijd Niet minder dan 10 min.

*2. Indien de naald van de manometer zakt, kan dit wijzen op de aanwezigheid van water in het koelmiddel of een loszittende buis. Controleer of alle buizen goed vast zitten en span zo nodig moeren opnieuw aan en herhaal verwolgens stappen 2) t/m 4).

De buitenunit installeren

6. Opnieuw vullen met koelmiddel.

Controleer op het naamplaatje van de machine welk type koelmiddel moet worden gebruikt.

Voorzorgsmaatregelen bij het toevoegen van R410A

Vul bij in vloeibare toestand via de vloeistofbuis.

Omdat dit koelmiddel een mengsel is, kan het bijvullen in gasvorm ertoe leiden dat de samenstelling van het koelmiddel verandert, waardoor normala bedrijn Niet mogelijk is.

1) Vooraleer bij te vullen, controller of er al dan Niet een sifon op de fles is bevestigd. (Er zou iets als "vloeistofvulsifon bevestigd" op de fles要去en staan.)

Een fles vullen met een bevestigde sifon

Zet de fles rechtep om te vullen.

Er is een sifonbuis binnenin en de fles moet dus Niet onderste boven worden gezet om vloeistof bij te vullen.

Andere flessen vullen

Draai de fles onderste boven om te vullen.

• Gebruik hiervoar alleen gereedschappen voor R410A om druk te hebben en om te beletten dat vreeinde stoffen zonden binnendringen.

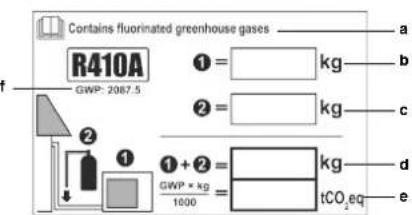

De label voor fluorhoudende broeikasgassen bevestigen

1 Vul het label in zoals op de afbeelding worden getoond.

a Indien bij de unit een meertalig label voor gefluoreerde broeikasgassen worden geleverd (zie
accessores), haalt u de juiste taal eraf en plakt u het bovenop a.
b Koelmiddelvulling af fabrik: zie naamplaatje van de unit
c Bijgevulde hoeveelheid koelmiddel
d Totale koelmiddelvulling
e Broekasgasemissies van de tolate koelmiddelvulling uitgedrukt in ton CO_2 -equivalent
f GWP = aardopwarmingsvermogen

OPGELET

OPGELET

In Europa worden de broeikasgemissies van de totale koelmiddelvulling in het system (uitgedrukt in ton CO_2 -equivalent) gebruikt om de onderhoudtermijnen te bepalen. Volg de toepasselijkke wetgeving.

Formule om de broeikasgasemissies te berekenen: GWP-waarde van het koelmiddel × Totale koelmiddelvulling [in kg] / 1000

Gebruik de GWP-waarde die worden vermeld op het label voor broeikasgassen. Deze GWP-waarde is gebaseerd op het 4e evaluatieverslag van het IPCC. De GWP-waarde die in de handleiding worden vermeld, is möglichkchterhaald (d.w.z. gebaseerd op het 3e evaluatieverslag van het IPCC).

2 Volg de instructies in de handleiding om het label op de unit te bevestigen.

7. De koelleidingen aansluten.

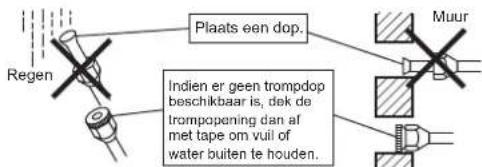

7-1 Opgelet met deze leidingen.

1) Zorg ervoor dat er geen stof en vochtigkeit in de buis via het open uiteinde können binnendringen.
2) Alle bochten in de leidingen dieren zo soepel möglichk gemaakt te worden. Gebruik een buisbuiger om bochten te make.

7-2 De materialien in koper en de warmte-isolatiematerialien kiezen.

Controleer het volgende bij het gebruiken van in de handel verkrijgbare koperen buizen en koppelstukken:

1) Isolatiematerialiaal: Polyethyleenschuim
Warmteoverdrachtssnelheid: 0,041 tot 0,052 W/mK (0,035 tot 0,045 kcal/(mh ·^)) De buitenwand van de koelmiddelgasbuizen kan een temperatuur van max. 110^ bereiken.
Kies waarom warmte-isolatiematerialien die bestand zijn gegen deze temperatuur.

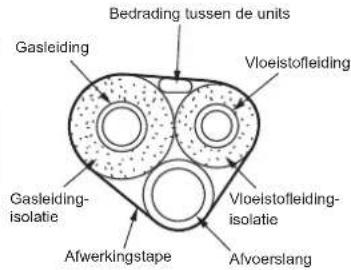

2) Zorg ervoor dat zowel de gasleiding als de vloeistofleiding geisoleerd worden en dat aan de volgende afmetingen voor de isolatie voldaan worden.

De buitenunit installeren

Gaszijde Vloeistofzijde		Warmte-isolatie gasbuis	Warmte-isolatie vloeistofbuis
Buitendiam.9,5 mm	Buitendiam.6,4 mm	Binnendiam.12-15 mm	Binnendiam.8-10 mm
Minimumbuigstraal Dikte 10 mm min.
30 mm ofeer
Dikte 0,8 mm (C1220T-O)

3) Gebruik afzonderlijke warmte-isolatie voor de koelvloeistof- en koelgasleidingen.

Het leegpompen

Om het milieu te beschermen, verwijder eerst alle koelmiddeluit de unit alvorens de unit te verplaatsen of af te voeren.

1) Verwijder de doppen van de vloeistofafsluiter en de gasafsluiter.
2) Voer een gedwonden koeling UIT.
3) Wacht 5 tot 10 minutes en sluit dan de vloeistofafsluiter met een inbussleutel.
4) Wacht 2 tot 3 minuten en sluit dan de gasafsluiter en stop de gedwongen koeling.

Gedwongen koeling forceren

Met behulp van de AAN/UIT-schakelaar van de binnenunit

Druk minstens 5 seconden op de AAN/UIT-schakelaar van de binnenunit. (De unit begint te werken.)

• De gedwongen koeling za na ongeveer 15 minutes automatisch stoppen.

Om het proefdraaien te verplichten te stoppen, druk op de AAN/UIT-schakelaar van de binnenunit.

Met behulp van de afstandsbediening van de hoofdunit

1) Druk op de AAN/UIT-schakelaar. (De unit begint te werken.)
2) Druk gelijktijdig op de temperatuur -schakelaar en de "standkeuze"-schakelaar.
3) Druk tweeemaal op de "standkeuze"-schakelaar.

(Er verschijnt np het display en de unit begint te proefdraaien.)

4) Druk op de "standkeuze"-schakelaar om de werkingsstand op koelen te zetten.
- Proefdraaien za na ongeveer 30 minutem automatisch stoppen. Om het proefdraaien te verplichten te stoppen, druk op de AAN/UIT-schakelaar.

VOORZICHTIG

1) Raak de klemmenstrook Niet aan wonneer u de schakelaar Niet indrukt. Er zit hoogspanning op, dus dit doeen kan een elektrische schok voroorzaken.
2) Sluit eerst de vloeistofafsluiter en sluit daarna binnen de 3 minuten de gasafsluiter en stop verwolgens de gedwongen werkinq.

• Wanner er een lek is in het koelcircuit, pomp dan het koelmiddel Niet weg met de compressor.
• Gebruik het aflapsysteme in een afzonderlijke cilinder.
• Waarschuwing, er is gevaar voor ontploffingijdens het wegpompen van het koelmiddel.
• Het koelmiddel met de compressor wegprompen kan tot zichontbranding leiden doorn binnengedrongen lijuchtDDS dit wegprompen.

Gebrukte symbolen:

" Waarschuwingsteken (ISO 7010-W001)
21 Waarschuwing, explosief materiaal (ISO 7010-W002)
33 Lees de handleiding voor de operator (ISO 7000 - 0790)
4) Handleiding voor de operatoren; gebruksaanwijzingen (ISO 7000-1641)
51 Onderhoudsindicator; lees de technische handleiding (ISO 7000 - 1659)

Bedrading

WAARSCHUWING

1) Gebruik geen kabels met stopcontacten, geslagen draden, verlengsnoeren of gekruiste aansluitingen,,ondat deze oververhitting,elektrische schokken of brand konnen voroorzaken.
2) Gebruik geen terplaatse aangekochtte elektrische onderdelen in het product. (Vertak Niet de stroomtoevoer voor de afvoerpomp enz., vanuit het aansluitingenblok.) Anders kan dit een elektrische schok of brand veroorzaken.
3) Plaatens aardlekschakelaar. (Een aardlekdctector die ook hogere harmonischen kan detecteren.) (Deze unit gebruikt een inverter, wat betekent dat er een aardlekschakelaar moet gebruikt worden die harmonischen kan detecteren om ervoor te zorgen dat er geen storingen in de aardlekschakelaar zich kunnen optreden.)
4) Gebruik een stroomonderbreker die alle polen samen onderbreekt, een onderbreker met minstens 3mm tussen de tessenruimten tussen de contactpunter.
5) Sluit de stroomtoevoerdraad Niet aan op de binnenunit. Anders kan dit een elektrische schok of brand verooorzaken.

• Schakel de voeding NIET in vooraleer alle werkzaamheden voltooid zijn.

1) Verwijder de isolatie van de draad (20 mm).
2) Sluit de verbindingsdraad aanussen de binnen- en buitenunits zodat de nummers van de aansluitingspunten overeenstemmen. Draai de schroeven van de aansluitingen stevig vast. Wij adviseren een platte schroevendraaier te gebruiken om de schroeven vast te draaien. De schroeven zitten indezelfde verpakking als het aansluitingenbord.

Houd onderstaande richtlijnen aan bij het aansluiten van bedrading aan het aansluitingenbord van de elektrische voeding.

Aandachtspunten bij het aansluiten van de bedrading van de elektrische voeding.

Gebruik ronde spanklemmen om de kabels op de aansluitklemmen van de elektrische voeding aan te sluiten. Indien dit door omstandigheden nicht möglichk is, volg dan zeker de volgende richtig

Plaats de aansluitingen met een rond oog op de draden tot op het bedekt gedeelte en span ze stevig vast.

Bedrading

VOORZICHTIG

Wanner de verbindsdraden worden aangesloten op het klemmenbord met een eenaderige draad, is het noodzakelijk om de draad te krullen.

Indien deze bedrading Niet goed wordt uitgevoerd, kan in bedrijf oververhitting en brand ontstaan.

Draad strippen bij aansluitingenblok

3) Trek aan de draad en controller of各行 Niet los komt. Bevestig daarna de draad met een draadstop.

Bedradingsschema

□□

Aansluitklemmenstrook:Lokale bedrading

图

:Connector:Aansluitklem

Aansluiting

BLK:ZwartORG:Oranje

BLU:Blauw RED:Rood

BRN:BruinWHT:Wit

GRN

:Groen

YLW

:Geel

Opmerkingen : Raadpleeg het naamplaatje van de unit voor de nodige spanning en stroom.

OUTDOOR

Buiten

: CONDenser

Condensor

: DISCHARGE

Afvoeren

Tabel met de onderdelen in het bedrangsschema

C1,C2,C400,C405.....Condensator

V1R. Gelijkrichter

E1, E2, HL1, HN1,

S,HR1,HR2. Aansluiting

FU2,FU3 Zekering

IPM1, IPM2 ............Intelligente voedingsmodule

L. Onder spanning

L1R. Reactievat

M1C. Compressormotor

M1F. Ventilatormotor

K30R, K10R, MR4 ....... Magnetisch relais

N. Neutraal

A1P.... Printplaat

PS .Voeding

Q1M Overbelastingsbescherming

X1M. Aansluitingenstrook

Y1E .Elektronische expansieklep spiraal

Y1S. Vierwegventielspoel

Z1C,Z2C,Z3C. Ferrietkem

Aarding

Aarde

Proefdraien en eindcontrole

1. Proefdraien en testen.

1-1 Meet de voedingsspanning en controller of deze binnen het voorgeschreven gebied ligt.
1-2 Het proefdraaien dient zowel in de stand Koeling als in de stand Verwarming te worden uitgevoerd.

Voor de warmtepomp

• Selecteer in de koelstand de laagste programmeerbare temperatuur en selecteer in de verwarmingsstand de hoogste programmeerbare temperatuur.

1) In elke stand kan het proefdraaien in functie van de kamertemperatuur worden uitgeschakeld.
2) Nadat het proefdraaien voltooid is, stel de temperatuur in op een normale temperatuur (26°C tot 28°C in de koelstand, 20°C tot 24°C in verwarmingsstand).
3) Om zich te beschermen belet het systeme gedurende 3 minuten dat het opnieuw kan starten nadat het werk uitgezet.

Voor koeling alleen

1) Het proefdraien in koelstand kan afhankelijk van de kamertemporatuur worden uitgeschakeld.
2) Zet na het proefdraien de temperatuur op een normal niveau (26^ tot 28^)
3) Om zich te beschermen belet de unit gedurende 3 Minutes dat ze opnieuw kan starten nadat ze werden uit gezet.

1-3 Voer de testen uit zoals beschreiben in de gebruiksaanwijzing om te controlleren of alle functies en onderdelen, zoals het bewegen van de ventilatiejaloezieën, maar behoren werken.

• De airconditioner verwbrukt slecht eenkleine hoeveelheid stroom wanner hij in stand-by staat. Indien het systeme gedurende een zekereijd na de installmentie worden gebruikt,zet dan de stroomonderbreker uit om geen onnodig energieverbruik te hebben.
• Indien de stroomonderbreker uitschakelt om de spanning op de airconditioner uit te schakelen, za het systeme de oorspronkelijke bedrijfsmodus herstellen wanner de spanning opnieuw hersteld is.

2. Te testen elementen.

Te testen	Symptom(diagnosewergave opafstandsbediening)	Controleren
De binnen- en buitenunits werden goed op stevige grondvlakken geinstalleerd.	Vallen, trillingen, geluid
Geen koelgaslekken.	Onvolledige koel-/verwarmingsfunctie
De koelmiddelgas- en -vloeistofbuizen en de afvoerslang binnen zijn voorzien van warmte-isolaties.	Waterlek
De afvoerbuis is juist geinstalleerd. Waterlek
Het system is correct geaard. Elektrische lek
De opgegeven kabels worden gezruikt als kabels van de onderlinge verbindingen.	Werkt nicht of brandschade
De luchtin- of -uitlaat van de buitenunit LAST de lucht ongehinderd door.De afluiiters staan open.	Onvolledige koel-/verwarmingsfunctie
De binnenunit ontvangt goed de instructies van de afstandsbediening. Werkt	niet

Zandvoordestraat 300, B-8400 Oostende, Belgium
