BEDIENUNGSANLEITUNG ATX25J3ARXKKIT DAIKIN

Installationsanleitung Split-Baureihe R410A

• Lesen Sie diese Anleitung sorgfältig durch, um die Anlage korrekt zu installieren.
• In thisem Handbuch sind die Sicherheitschinweise in WARNING und VORSICHT unterteilt.

Beachten Sie unbedingt alle unterstehenden Sicherheitshinweise, die einen sicheren Gerätebetrieb sicherstellen.

WARNING ....... Die Missachtung einer dieser WARNINGGEN kann zu so schweren Folgen wie zum Tod oder zu schwerwiegenden Körperverletzungen führen.

VORSICHT ... Die Missachtung einer dieser mit VORSICHT gekennzeichneten Sicherheitshinweise kann in einigen Fällen zu schwerwiegenden Folgen führen.

• Die folgenden Sicherheitssymbole werden in dieser Anleitung verwendet:

Beachten Sie diese Anweisung.

Es muss unbedingt ein Erdungsanschluss hergestellt werden.

Niemals versuchen.

• Prufen Sie nach Abschluss der Installation das Gerät auf Installationsfehler. Geben Sie dem Benutzer angemessene Anweisungen bezüglich der Verwendung und Reinigung des Geräts gemäß der Bedienungsanleitung.
• Bei der englishen Fassung der Anleitung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

WARNING

Die Installation muss dem Handlender oder einem anderen Fachmann überlassen werden. Eine unsachgemäß Installation kann zu Wasserlecks, Stromschlag oder Brand führen.

Installieren Sie die Klimaanlage gemäß den in thisem Handbuch aufgeführten Anleitungen. Eine unvollständige Installation kann zu Wasserlecks, Stromschlag oder Brand führen.

Verwenden Sie unbedingt die mitgelieferten oder angegebenen Installationsmaterialien. Die Verwendung anderer Teile und Materialien kann zur Ablösung dieser Teil, zu Wasserlecks, Stromschlag oder Brand führen.

Installieren Sie die Klimaanlage auf einem festen Untergrund, der für das Gewicht der Anlage geeignet ist. Ein ungeeigneter Untergrund oder eine unvollständige Installation konnen bei einem Umkippen oder Sturz des Geräts zu Verletzungen führen.

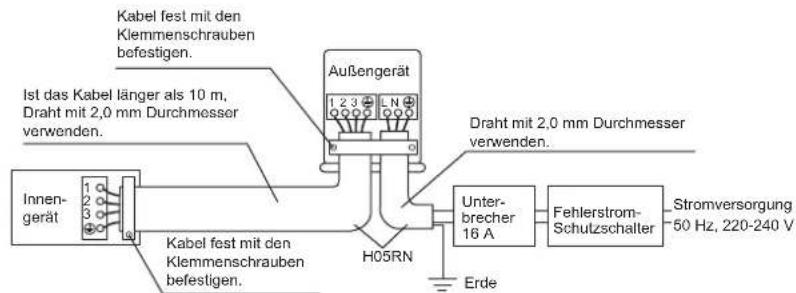

Elektrische Arbeiten müssen gemäß der Installationsanleitung sowie den nationalen Vorschriften und Verfahrensregeln für elektrische Anschlüsse erfolgen. Ungenügende Belastbarkeit der Komponenten und Kabel oder unvollständige elektrische Arbeiten konnen zu einem Stromschlag oder Brand führen.

Es muss eine eigene Netzleitung vorhanden sein. Auf keinen Fall andere Geräte an diesen Stromkreis anschließen.

Verenden Sie für die Verkabelung ein ausreichend langes Kabel, um den gesamten Abstand ohne einen Verbindungsanschluss abzudecken. Verwenden Sie kein Verlängerungskabel. Schließen Sie keine anderen Lasten an die Stromversorgung an. Verwenden Sie einen geeigneten Netzanschluss. (Andernfalls kann es zu übermöiger Wärmeentwicklung, einem Stromschlag oder Brand kommt.)

Verwenden Sie die angegebenen Kabeltypen für die elektrischen Verbindungen zwischen den Innen- und Außergeräten. Befestigen Sie die Verbindungskabel mit Kabelklemmen, so dass die Anschlüsse keiner zusätzlichen Zugbelastung ausgesetzt sind. Nicht vollständig fertig gestellte Anschlüsse oder eine mangelnde Befestigung mittels Klemmen kann zu einer Überhitzung der Anschlüsse oder Brand führen.

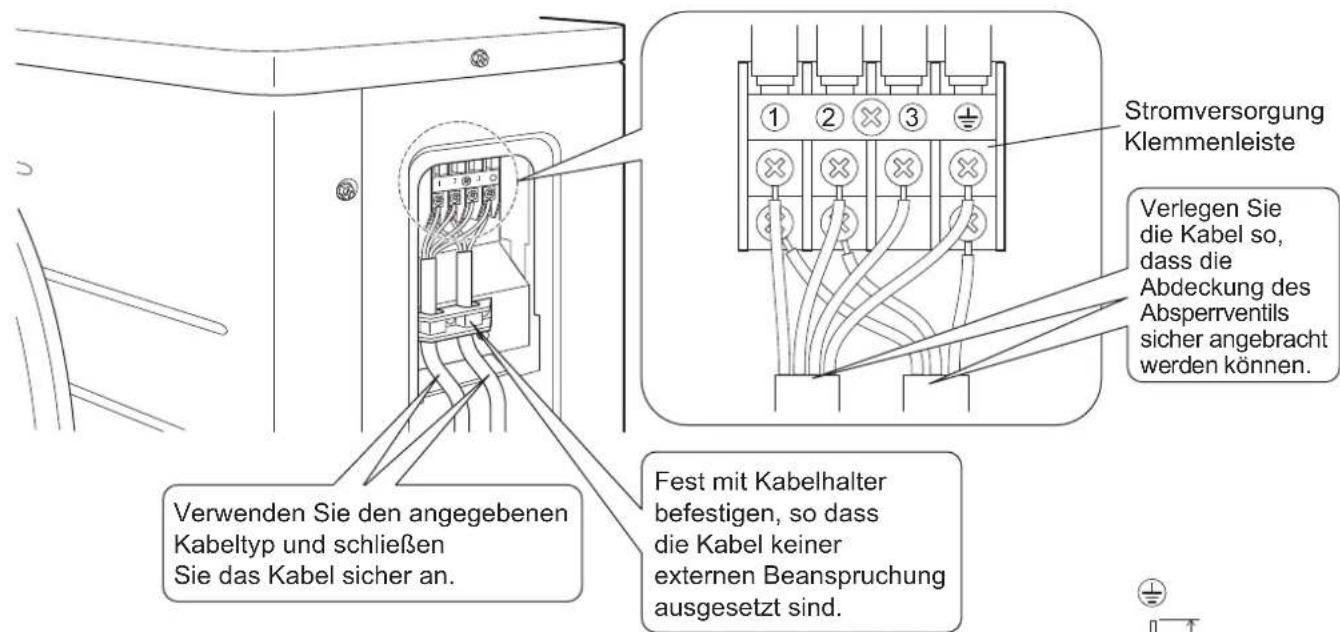

Verlegen Sie nach dem Anschluss der Verbindungs- und Versorgungskabel die Kabel so, dass sie keine unnöige Kraft auf die elektrischen Abdeckungen oder Blenden ausüben. Installieren Sie die Abdeckungen über den Kabeln. Eine unvollständige Installation der Abdeckungen kann zu einer Überhitzung der Anschlüsse, Stromschlag oder Brand führen.

Falls während der Installationsarbeiten Kältemittel ausgetreten ist, belüften Sie den Raum. (Giftiges Gas kann entstehen, falls das Kältemittel mit Feuer in Berührung kommt.)

Prüfen Sie nach Abschluss der Installation, dass kein Kältemittel austritt. (Giftiges Gas kann entstehen, falls das Kältemittel mit Feuer in Berührung kommt.)

Achten Sie bei der Installation oder beim Umpositionieren des Systems daraufuf, dass keine anderen Substanzen (z. B. Luft) als das angegebene Kältemittel (R410A) in den Kältemittelkreislauf gelangen. (Das Vorhandensein von Luft oder anderen Fremdstoffen im Kältemittelkreislauf führt zu einem anormalen Druckanstieg, was Verletzungen zur Folge haben kann.)

Schalten Sie beim Abpumpen den Verdichter aus, bevor Sie die Kältemittelleitungen entfernen. Wenn der Verdichter beim Abpumpen noch arbeitet und das Absperventil geöffnet ist, wird Luft angesaugt, wenn die Kältemittelleitung entfert ist. Dadurch ändert sich der Druck im Zyklus der Gefrieranlage, was zu Brücken und sogar Verletzungen führen kann.

Bringen Sie die Kältemittelleitungen bei der Installation ordnungsgemäß an, bevor Sie den Verdichter einschalten. Wenn der Verdichter beim Abpumpen nicht angeschlossen ist und das Absperventil geöffnet ist, wird Luft angesaugt, wenn der Verdichter betrieben wird. Dadurch ändert sich der Druck im Zyklus der Gefrieranlage, was zu Brücken und sogar Verletzungen führen kann.

Es muss unbedingt ein Erdungsanschluss hergestellt werden. Erden Sie das Gerät nicht an einer Gas-oder Wasserleitung, einem Blitzbaleiter oder an der Erdeitung eines Telefons. Unvollständige Erdung kann einen elektrischen Schlag oder Feuer verursachen. Ein starker Stromstoß von einem Blitzschlag oder anderen Quellen kann Beschädigung der Klimaanlage verursachen.

Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. Wenn keine Erdschloss-Sicherung installiert ist, besteht die Gefahr von elektrischen Schlagen oder Feuer.

VORSICH

Installieren Sie die Klimaanlage nicht an Orten, wo die Gefahr eines Lecks von brennbaren Gasen besteht. Wenn das Gas austritt und sich rund um das Gerät ansammelt, kann es sich entzüden.

Bringen Sie Ablaufleitungen gemäß den in thisem Handbuch aufgeführten Anleitungen an. Unsachgemäß montierte Leitungen können zu Überflutungen führen.

Ziehen Sie die Überwurfmutter auf die angegebene Weise an, zum Beispiel mit einem Drehmomenst Schlüssel. Wenn die Überwurfmutter zu sehr angezogen wird, kann sie später einmal brechen und dazu führen, dass Kältemittel austritt.

Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Außererät von Kleintieren als Unterschluss verwendet wird. Kleintiere, die in Kontakt mit elektrischen Teilen kommt, können Funktionstörungen, Rauch oder Feuer verursachen. Weisen Sie den Kunden darauf auf hin, den Bereich um das Gerät herum sauber zu halten.

Dieses Gerät ist für die Nutzung durch erfahrnde oder geschulte Anwender in der Leichtindustrie oder in landwirtschaftlichen Betriebenen oder durch Laien in gewerblichen Betrieben oder privaten Haushalten konzipiert.

Der Schallpegel liegt unter 70 dB(A).

Zubehör

Zubehörteile, die mit dem Außergerät gefleiert werden:

(A) Installationsanleitung	1	(B) Ablaufstopfen (Wärmpumpenmodelle)Er befindet sich unter an der Verpackung.	1
(C) Aufkleber für KältemittelfüllungContains fluorinated greenhouse gasesR410A GWP: 2087.5	1
(D) Mehrsprachiger Aufkleber mit Hinweisenzu fluorierten Treibhausgasen	1

Hinweise zur Auswahl des Standorts

1) Wahlen Sie einen Standort, dessen Untergrund stark genug ist, das Gewicht des Geräts zu tragen, der dessen Vibrationen aushält und die Betriebsgeräusa che nicht verstarkt.
2) Wahlen Sie einen Standort aus, an dem die aus dem Gerät austretende Höhe Luft oder das Betriebsgeräusch die Nachbarn nicht belastigt.
3) Wahlen Sie keinen Standort in der Höhe eines Schlafzimmers o. Ä., damit die Betriebsgeräusaiche keine Störungen verursachen.
4) Der Platz muss ausreichen, um das Gerät auf das Grundstück und wieder hinaustragen zu konnen.
5) Es muss ausreichend Platz für die Luftzirkulation vorhanden sein und der Ein- und Austritt der Luft dar nicht befindert werden.
6) In der Naze des Grundstücks darf nicht die Gefahr bestehen, dass entflammbares Gas austreten kann.
7) Halten Sie beim Installieren von Einheiten, Netzkabeln und Kabeln zwischen den Einheiten einen Mindestabstand von 3 m von Fernsehern und Radios ein. Dies vermeidet Interferenzen mit Bildern und Tönen. (Abhängig von den vorhandenen Funkwellen kann es auch in einem Abstand von mehr als 3 Metern noch zu Interferenzen kommt.)
8) In Kūstenbereichen oder an anderen Orten mit einer salzhaltigen Atmosphäre von Schwefelgasen kann sich die Lebensdauer der Klimaanlage durch Korrosion verkurzen.
9) Da Wasser aus dem Außererat austreten kann, dürfen sich unter dem Gerät keine Gegenstände befinden, die keine Feuchtigkeit vertragen.

HINWEIS

Das Gerätarf nicht an der Decke installiert oder übereinander gestapelt werden.

VORSICHT

Wenn die Klimaanlage bei niedrigen Außentemperaturen betrieben wird, beachten Sie die unter beschriebenen Anweisungen.

1) Um das Gerät vor Wind zu schützen, installieren Sie es so, dass die Luftansaugasse zur Wand zeigt.
2) Installieren Sie das Außererat niemals an einem Ort, an dem die Luftansaugsite direkt dem Wind ausgesetzt ist.
3) Um das Gerät vor Wind zu schützen, bringen Sie eine Ablenkplatte an der Luftauslassseite des Außengerats an.
4) In Gebieten mit starkem Schneefall muss ein Installationsort gewählt werden, an dem der Schnee den Gerätebetrieb nicht beeinträchtigt.
Ein Untergestell bauen.
Das Gerät hoch genug aufstellen,
dämit es nicht im Schnee versinkt.

• Ein großes Vordach anbauen.

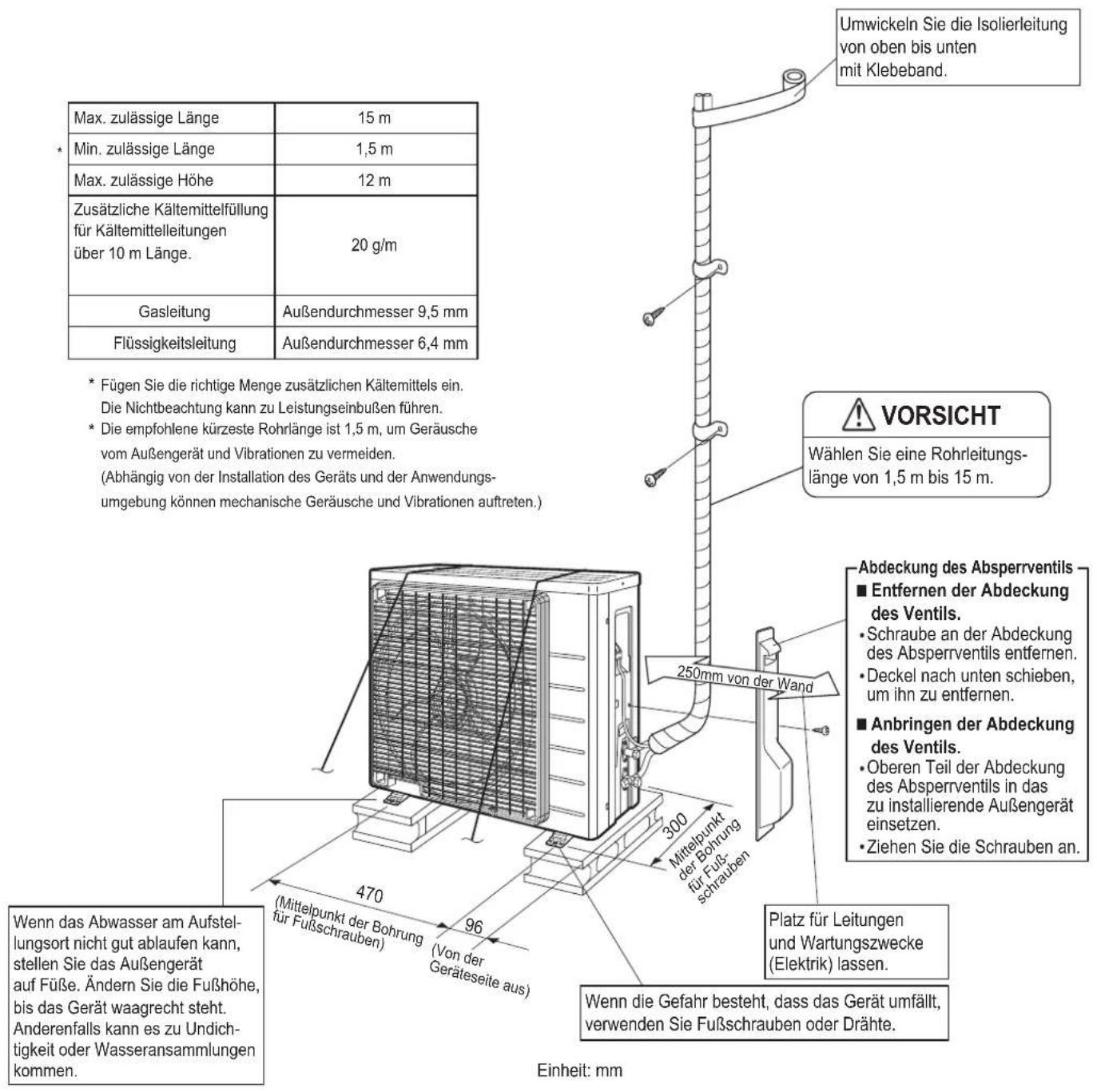

Zeichnung für die Installation des Außergeräts

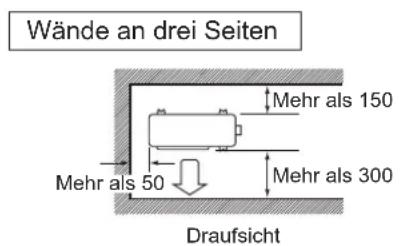

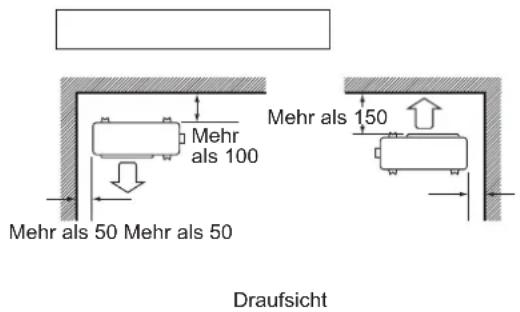

Installationsleitfaden

• Wenn der Luftstrom am Luftseinlass bzw. -auslass an des Außergeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen die unter angegebenen Abstände eingehalten werden.
• Bei einer der unten angegebenen Installationsbedingungen sollen die Wandhöhe an der Abgasseite hochtens 1200 mm betragen.

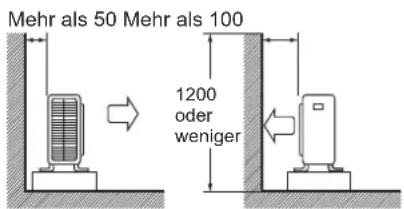

Wand an einer Seite Wände an zwei Seiten

Seitenansicht

Einheit: mm

Hinweise zur Installation

• Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes, um zu gewährleisten, dass das Gerät nach der Installation und während des Betriebs keine Vibrationen oder Gerausche verursicht.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mit Hilfe der Fundamentschrauben. (Halten Sie vier Sätze mit M8- oder M10-Fundamentschrauben, Muttern und Unterlegscheiben bereit. Diese sind im Handel erhältlich.)
• Am besten ist es, die Fundamentalschrauben einzudrehen, bis sie 20mm über der Fundamentoberfläche Herausragen.

Installation des Außereräts

1. Installieren des Außererats

1) Ziehen Sie zur Installation des Außergeräts die "Hinweise zur Auswahl des Standorts" und die "Zeichnung für die Installation des Außergeräts" zu Rate.
2) Falls Arbeits am Ablaufsystem erforderlich sind, befolgen Sie die nachfolgend beschriebenen Verfahren.

2. Verlegung der Abwasserleitung (Wärmpumpenmodelle)

1) Verwenden Sie den Ablaufstopfen für die Abwasserleitung.
2) Wenn der Ablass-Stutzen durch einen Montagesockel oder durch die Bodenfläche bedeckt ist, installmenten Sie zusätzliche Sockel mit einer Mindesthöhe von 30 mm unter den Standfuß des Außergeräts.
3) In kalten Gegenden darf kein Ablaufschlauch mit dem Außergerät verwendet werden. (Andernfalls kann das ablaufende Wasser gefrierten, was die Heizleistung beeinträchtigt.)

Installation des Außererats

3. Aufdornen des Rohrendes.

1) Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2) Entgraten Sie das Rohrende, halten Sie damit die Schnittfläche nach unten, damit die Späne nicht in das Rohr fallen.
3) Schieben Sie die Überwurfmutter auf das Rohr auf.
4) Dornen Sie das Rohr auf.
5) Prufen Sie, ob das Bördeln korrekt ausgeführrt wurde.

(Genau im rechten

Winkel schneiden.) Entgraten

Bordelung

Verwenden Sie genau die unter abgebildete Position.

Bördelgerät für R410A He

Kunplungs-Typ

Kupplungs-Typ

0 - 0.5 mm 1,0 - 1.5 mm

graten.

Herkömmliches Bördelgerät

Innungs-Typ Eilgelmutter-Typ

(Starrer Typ) (Imperial-Typ)

1,5mm 1,5-2,0mm

Die Innenfläche der

Bordelung darkeine

Fehlstellen aufweisen

Das Rohrende muss

gleichmäßig in einem

pelektien Kreis gehalt'seltain

gebordenseim,

Stellen Sie sicher,

dass die Bordelmutter

angebrachtist

WARNING

1) Verwenden Sie kein Mineralöl am aufgedornten Teil.
2) Vermeiden Sie das Eindringen von Mineralöl in das System, da dies zu einer Verkürzung der Gesamtnutzungsdauer der Geräte führt.
3) Verwenden Sie keine Rohre aus früheren Installationen. Verwenden Sie nur Teile, die mit dem Gerät gefelfert wurden.
4) Installieren Sie keinen Trockner mit dieser R410A-Einheit, damit ihre Lebensdauer nicht verkürzt wird.
5) Das Troknermaterial kann das System auflösen oder beschädigen.
6) Bei unzureichendem Aufdornen kann Kätemittelgas austreten.

4. Kältemittelleitungen.

VORSICHT

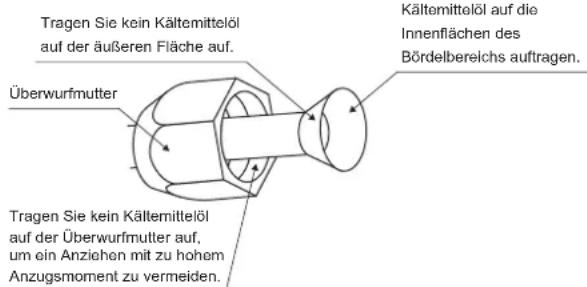

1) Verwenden Sie die am Hauptgerät befestigten Überwurfmuttern. (Um ein ReiSen der Überwurfmuttern aufgrund von Alterung zu vermeiden.)
2) Um einen Gasaustritt zu vermeiden, tragen Sie Kältemittelöl nur auf den Innenflächen des Bördelbereichs auf. (Verwenden Sie für das Kältemittel R410A geeignetes Kältemittelöl.)
3) Verwenden Sie Drehmometschlüssel zum Anziehen der Überwurfmuttern, um eine Beschädigung der Überwurfmuttern und einen Gasaustritt zu vermeiden.

Richten Sie die Mittelpunkte beider Bördelbereiche aneinander aus undziehen Sie die Überwurfmuttern 3 oder 4 Umdrehungen per Hand an. Ziehen Sie sie dann mit Drehmomentschlüsseln an.

[OI auftragen] [Anziehen]

Anzugsdrehmoment für Überwurfmutter
Gasseite	Flüssigkeitsseite
3/8 Zoll	1/4 Zoll
32,7-39,9 N · m(333-407 kgf · cm)	14,2-17,2 N · m(144-175 kgf · cm)

Anzugsdrehmoment für Ventilkappe
Gasseite	Flüssigkeitsseite
3/8 Zoll	1/4 Zoll
21,6-27,4 N·m(220-280 kgf·cm)	21,6-27,4 N·m(220-280 kgf·cm)
Anzugsdrehmoment für Abdeckung des Wartungsanschlusses	10,8~14,7 N·m(110~150 kgf·cm)

Installation des Außererats

5. Entlüftung und Überprüfung auf Gasundichtigkeiten

• Nach Abschluss der Rohrleitungserbeiten muss die Anlage entluftet und auf Gasundchtigkeiten überprüft werden.

WARNING

1) Fullen Sie nur das angegebene Kältemittel R410A (keine anderen Substanzen) in den Kuhlzyklus.
2) Wenn Kaltemittelgas austritt, luften Sie den Raum so bald und so lang wie möglich.
3) R410A muss wie auch andere Kältemittel immer wiedergewonnen werden und damit nicht direkt an die Umgebung abgegeben werden.
4) Verwenden Sie die Vakuumpumpe nur für das R410A. Wenn Sie dieselbe Vakuumpumpe für verschiedene Kätemittel verwenden, kann die Vakuumpumpe oder das Gerät beschädigt werden.

• Wenn Sie Kältemittel nachfüllen möchen, entlüften Sie zuvor die Kältemittelrohre und die Inneneinheit mit einer Vakuumpumpe. Dann können Sie Kältemittel nachfüllen.
• Verwenden Sie einen Sechskantschlüssel (4 mm) für den Absperrventilstab.
• Alle Kältemittelrohrverbindungen sollen mit einem Drehmomentschlüssel unter Verwendung des angegebenen Anzugsdrehmoments angezogen werden.

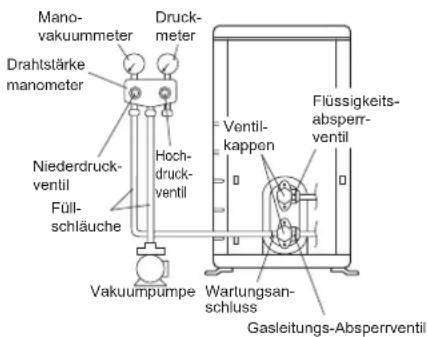

1) Schlieben Sie die Buckelseite des Füllschlauchs (vom MehrzweckmanometerCOMMEND) an den Wartungsanschluss des Gasleitungs-Absperrventils an.

2) Öffnen Sie das Niederdruckventil (Lo) des Manometers vollständig und schreiben Sie das Hochdruckventil (Hi) des Manometers vollständig. (Das Hochdruckventil muss anschließend nicht mehr betägt werden.)

3) Evakuieren Sie das System mit einer Vakuumpumpe und stellen Sie sicher, dass das Manovakuummeter -0,1 MPa (-76cmHg) anziegt*1.

4) Schlieben Sie das Niederdruckventil (Lo) des Mehrzweckmanometers und schalten Sie die Vakuumpumpe aus. (Halten Sie diesen Zustand für einige Minuten aufrecht, um sicherzustellen, dass der Zeiger des Manovakuume,ters nicht wieder abfällt.)*2

5) Entfernen Sie die Kappen vom Absperventil der Flüssigkeitsleitung und der Gasleitung.

6) Drehen Sie den Abspperrventilstab der Flüssigkeitsleitung mit einem Sechskantschluss 90 Grad gegen den Uhrzeigersinn, um das Ventil zu offen. Schlieben Sie das Ventil nach 5 Sekunden, und prufen Sie, ob Gas austritt. Prufen Sie mit Seifenwasser, ob an der Bördelung des Innen- oder Außergeräts oder an den Ventilstaben Gas austritt. Wischen Sie nach der Prüfung alles Seifenwasser wieder ab.

7) Trennen Sie den Füllschlauch vom Wartungsanschluss des Gasleitungs-Absperrventils und öffnen Sie die Abspperrventile der Flüssigkeits- und Gasleitungen vollständig. (Überdrehen Sie nicht den Ventilstab.)

8) Schrauben Sie die Ventilkappen und Wartungsanschlusskappen für die Flüssigkeits- und Gasleitungssperrventile mit einem Drehmomenschluss mit den angegebenen Drehmponenten fest.

*1. Rohrlänge und Vakuumpumpen-Laufzeit

Rohränge Bis zu 15 Meter

Laufzeit Nicht weniger als 10 Minuten

*2. Wenn der Zeiger des Manovakuummeters zusückfällt, befindet sich möglicherweise Wasser im Kaltemittel oder eine Rohrverbindung ist locker. Überprüfen Sie alle Rohrverbindungen undziehen Sie die Muttern bei Bedarf nach. Wiederholen Sie dann die Schritte 2) bis 4).

Installation des Außererats

6. Nachfüllen von Kältemittel

Ermitteln Sie den zu verwendenden Kältemitteltyp anhand des Typenschilds.

Vorsichtsmaßnahmen beim Auffüllen des Kältemittels R410A

Füllen Sie das Kältemittel über die Flüssigkeitsleitung in flüssiger Form ein.

Da dieses Kältemittel ein gemischtes Kältemittel ist, kann sich die Kältemittelzusammensetzung ändern und ein normaler Betrieb verhindert werden, wenn das Kältemittel in Gasform hinzugegeben wird.

1) Überprüfen Sie vor dem Einfüssen, ob die Flasche mit einem Siphon versehen ist oder nicht. (Es sollte ein Hinweis wie etwa "Siphon zum Einfüssen von Flüssigkeiten vorhanden" oder Ähnliches angebracht sein.)

Füllen einer Flasche mit angebrachte Siphon

Die Flasche muss beim Befüllen aufrecht stehen.

In der Flasche befindet sich ein Saugheberrohr, deren muss die Flasche beim Befullen mit Flüssigkeit nicht verkehrt herum stehen.

Füllen sonstiger Flaschen

Flasche muss beim Befüllen verkehrt herum stehen.

• Achten Sie daraufuf, für das Kältemittel R410A geeignete Werkzeuge zu verwenden, um den richtigen Druck zu gewährleisten und ein Eindringen von Fremdstoffen zu vermeiden.

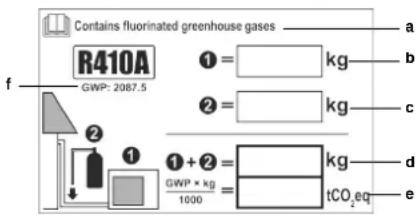

So bringen Sie den Aufkleber mit Hinwelsen zu fluorierten Treibhausgasen an

1 Fullen Sie den Aufkleber wie in der Abbildung gezeigt aus.

a Wenn ein Aufkleber mit Hinweisen zu fluorierten Treibhausgasen im Lieferumfang des Geräts enthalten ist (siehe Zubehör),ziehen Sie die Schutzfolie von dem Aufkleber in der entsprechenden Sprache ab und kleben Sieihn oben auf a auf.
b Werkseltig eingefüllte Kältemittelmerge: siehe Typenschild des Geräts
c Zusätzliche eingefüllte Kaltemittelmenge
d Kaltemittel-Gesamtfullmenge
e Treibhausgasemission der Kältemittel-Gesamtfüllmenge, angegeben als CO_2 -Äquivalent in Tonnen
f GWP = Erderwärmmungspotenzial

HINWEIS

tion der Kältemittel-Gesmftullmenge im System (ausgedrückt als CO_2 -Äquivalent in Tonnen) zur endet. Befolgen Sie die geltende Gesetzgebung.

Formel zur Berechnung der Treibhausgasemission: GWP-Wert des Kaltemittels × Kaltemittel-Gesamtfullmenge [in kg] / 1000

Verwenden Sie den auf dem Treibhausgas-Aufkreber aufgeführten GWP-Wert. Diederer GWP-Wert basiert auf dem 4. IPCC Sachstandsbereicht. Der im Handbuch aufgeführte GWP-Wert ist möglicherweise veraltet (d. h. er basiert auf dem 3. IPCC Sachstandsbereicht).

2 Bringen Sie den Aufkleber gemäß den im Handbuch aufgeführten Anweisungen am Gerät an.

7. Verlegen der Kältemittelleitungen

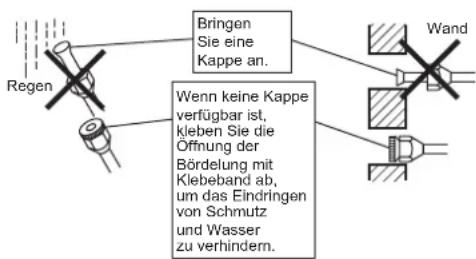

7-1 Hinweise zur Handhabung von Kältemittelleitungen

1) Schützen Sie das offene Ende der Rohrleitung vor Schmutz und Feuchtigkeit.
2) Alle Rohrbiegungen sollen so behutsam wie möglich erfolgen. Verwenden Sie eine Rohrbiegezange zum Biegen.

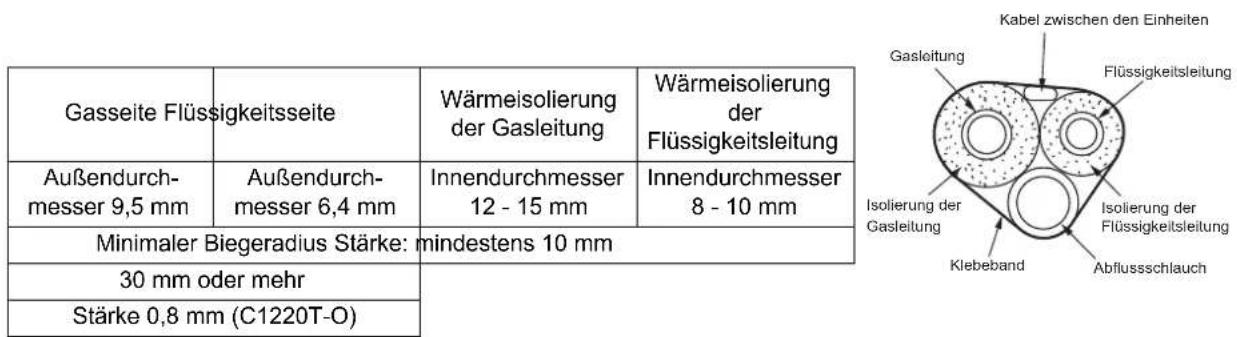

7-2 Auswahl der Kupferkomponenten und der

Wärmeisoliermaterialien.

Beachten Sie bei Verwendung handelsüblicher Kupferrohre und Armaturen die folgenden Spezifikationen:

1) Isoliermaterial: Polyethylenschaum

Wärmeübertragungsrate: 0,041 bis 0,052 W/mK (0,035 bis 0,045 kcal/(mh °C))

Die Oberflächentemperatur des Kältemittelgasrohrs erreicht maximal 110^ .

Wahlen Sie Wärmeisoliermaterialien, die diese Temperatur aushalten.

2) Isolieren Sie unbedingt sowohl die Gas- als auch die Flüssigkeitsleitungen und beachten Sie die unter angegebenen Abmessungen für die Isolierung.

Installation des Außererats

3) Verwenden Sie eine separate Wärmeisolierung für Gas- und Flüssigkeitskältemittelrohe.

Abpumpmodus

Wenn Sie das installierte Gerät an einem anderen Ort aufstellen oder es entsorgen möchten, müssen Sie das Kälemittel abpumpen, um die Umwelt zu schützen.

1) Entfernen Sie die Ventilkappen vom Absperrventil der Flüssigkeitsleitung und der Gasleitung.
2) Führn Sie die Zwangskühlung aus.
3) Schlieben Sie nach f芮 bis zehn Minuten das Absperventil der Flüssigkeitsleitung mit einem Sechskantschluss.
4) Schlieben Sie nach zwei bis drei Minuten das Gasleitungs-Absperrventil und beenden Sie die Zwangskühlung.

Herbeiführer der Zwangskuhlung

■ Mittels der Betriebs-/Stopptaste des Innengeräts
Drucken Sie mindestens fuf Sekunden lang die Betriebs-/Stopptaste des Innengerats. (Die Zwangskuhlung wird gestartet.)
Die Zwangskühlung stoppt automatisch nach rund 15 Minuten.
Um einen Testlauf zwangsweise zu stoppen, drücken Sie die Betriebs-/Stoptaste des Innengerats.

■ Mittels der Fernbedienung des Hauptgeräts

1) Drucken Sie die Taste "Betrieb/Stopp". (Die Zwangskühlung wird gestartet.)
2) Drucken Sie gleichzeitig die Temperaturtaste und die Taste "Betriebsartauswahl".
3) Drucken Sie zweimal die Taste "Betriebsartauswahl".

(wirnd angezeigt, und das Gerat geh in den Testlauf-Modus über.)
4) Drücken Sie die Taste "Betriebsartauswahl", um zum Kuhlbetrieb zurückzukehren.

• Der Testlauf stoppt automatisch nach rund 30 Minuten. Um einen Testlauf zwangsweise zu stoppen, drucken Sie die Betriebs-/Stopptaste.

VORSICHT

1) Vermeiden Sie bei der Betätigung des Schalters eine Berührung der Klemmenleiste. Sie steht unter Hochspannung, und eine Berührung kann zu einem Stromschlag führen.
2) Schlieben Sie nach dem Schlieben des Flüssigkeitsabsperrentils das Gasabsperrentil innerhalb von drei Minuten und stoppen Sie dann den Zwangsbetrieb.

WARNING Das Gerät ist mit dem folgenden Aufkleber versehen. Lesen Sie die folgenden Anweisungen sorgfältig durch.

• Wenn der Kältemittelkreislauf undicht ist, führen Sie keinen Abpumpvorgang mittels des Verdichters durch.
• Verwendten Sie ein Aufgangsystem, um das Kältemittel in einem separaten Zylinder aufzufangen.
• Warning, während des Abpumpvorgangs besteht Explosionsgefahr.
• Das Abpumpen mit Hilfe des Verdichters kann aufgrund eines Luftintrits während des Abpumpvorgangs zur Selfzentungsfähren.

Verwendete Symbole:

Warnschild (ISO 7010-W001)
2) Warning vor explosionsgeführlichen Stoffen (ISO 7010-W002)
Bedienungsanleitung lesen (ISO 7000 - 0790)
Bedienungsanleitung; Bedienungsanleitung beachten (ISO 7000 - 1641)
5) Wartungsanzeige; technisches Handbuch lessen (ISO 7000 - 1659)

Kabel

WARNING

1) Verwenden Sie keine Drachte mit Verzweigungen, Litzendrahte, Verlangerungskabel oder sternfornige Verbindungen, weil sie zu Überhitzung, Stromschlag oder Branden führen können.
2) Verwenden Sie keine lokal erworbenen elektrischen Teile im Innern des Produkts. (Zweigen Sie nicht die Stromversorgung für die Kondensatpumpe etc. von der Klemmenleiste ab.) Andernfalls besteht Stromschlag- und Brandgefahr.
3) Installieren Sie unbedingt einen Fehlerstrom-Schutzschalter. (Einer, der hohenen Stromoberschwingungen standhalten kann.) (Dieses Gerät verwendet einen Inverter. Das bedeutet, dass ein Fehlerstrom-Schutzschalter verwendet werden muss, der Stromoberschwingungen handhaben kann, um eine Fehlfunktion des Fehlerstrom-Schutzschalters zu vermeiden.)
4) Verwenden Sie einen allpoligen trennenden Unterbrecher mit mindestens 3 mm Abstand zwischen den Kontaktpunkten.
5) Schlieben Sie das Stromversorgungskabel nicht an das Innengerät an. Andernfalls besteht Stromschlag- und Brandgefahr.

• Schalten Sie die Stromversorgung erst EIN, wenn alle Verdrahtungen abgeschlossen sind.

1) Ziehen Sie die Isolierung vom Kabel ab (20 mm).
2) Verbinden Sie die Anschlussdritte zwischen Innen- und Außereräten so, dass Klemmennummern übereinstimmen. Ziehen Sie die Klemmenschrauben gut fest. Wir empfehlen die Verwendung eines flachen Schraubendrehers zum Anziehenden Schrauben. Die Schrauben sind im Lieferumfang der Klemmenleiste enthalten.

Beachten Sie die unterstehenden Hinweise, wenn Sie die

Verkabelung zur Klemmenleiste ausführren.

Vorsichtsmaßnahmen beim Netzstromanschluss

Verwenden Sie eine runde, gecrimpte Klemme für den Anschluss an der Klemmenleiste für die Stromversorgung. Wenn eine derartige Klemme aus unvermeidlichen Gründen nicht verwendet werden kann, befolgen Sie unbedingt die folgende Anweisung.

Bringen Sie den runden Crimp-Anschluss an den Drahten bis zum ummantelten Teil an und sichern sie diesen.

VORSICHT

Wenn Sie die Verkabelung an der Klemmleiste mit einem einadrigem Kabel anschließen, müssen Sie das Kabel ringeln. Fehlerhafte Arbeiten konnen Wärmbildung und Brand verursachen.

Abisolieren an der Klemmenleiste

3) Ziehen Sie am Kabel und stellen Sie sicher, dass es nicht abgetrennt wird. Befestigen Sie dann den Draht mittels eines Kabelstopps.

Elektroschaltplan

: Anschlussleiste : Bauseitige Verkabelung

:Anschluss:Anschluss

A n s c h l u s s

BLK: Schwarz ORG: Orange

BLU:Blau RED:Rot

BRN:BraunWHT:WeiB

GRN

: Grun

YLW:Gelb

Hinweise

: Die Leistungsforderungen des Geräts finden Sie auf dem Typenschild.

:OUTDOOR

Außen

: CONDenser

Verflüssiger

: DISCHARGE

Auslass

Schaltplan-Teiletabelle

C1,C2,C400,C405....Kondensator

V1R. Diodenbrücke

E1, E2, HL1, HN1

S,HR1,HR2,............ Anschluss

FU2,FU3 .Sicherung

IPM1, IPM2 ............Intelligentes Leistungsmodul

L. Stromfuhrend

L1R. Drosselspule

M1C. Verdichtermotor

M1F. Luftermotor

N. Neutral
A1P..Platine
PS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..
Q1M. ..Uberlastschutz
R1T, R2T, R3T, PTC ....Fuhler
S20,S30,S40,
S71,S80,S90. Steckverbindung
F1S ....... Überspannungsableiter
V2, V3.......Varistor
X1M.. Anschlussleiste
Y1E Spule fur elektronisches Expansionsventil
Y1S .Vier-Wege-Ventilspule
Z1C,Z2C,Z3C. Ferritkern
Schutzleiter
Erde

Probelauf und Endkontrolle

1. Testbetrieb

1-1 Messen Sie die Versorgungsspannung und stellen Sie safer, dass Sie innerhalb des angegebenen Bereichs liegt.
1-2 Der Testbetrieb sollte entweder im Kuhl- oder Heizmodus durchgeführt werden.

Fur die Wärmepumpe

• Wahlen Sie im Kuhlmodus die niedrigste programmierbare Temperatur; wahlen Sie im Heizbetrieb die hochste programmierbare Temperatur.

1) Der Testbetrieb kann in jedem Modus abhängig von der Raumtemperatur deaktiviert werden.
2) Stellen Sie die Temperatur nach Abschluss des Testlaufs wieder auf ein normales Niveau ein (26°C bis 28°C im Kuhlmodus, 20°C bis 24°C im Heizmodus).
3) Zum Schutz deaktiviert das System nach einer Abschaltung für 3 Minuten die Wiederaufnahme des Betriebs.

Nur fur den Kuhlbetrieb

1) Der Testlauf im Kuhlmodus kann abhängig von der Raumtemperatur deaktiviert sein.
2) Stellen Sie die Temperatur nach Abschluss des Testlaufs wieder auf ein normales Niveau ein (26^ bis 28^)
3) Zum Schutz deaktiviert das Gerät nach einer Abschaltung für 3 Minuten die Wiederaufnahme des Betriebs.

1-3 Führn Sie den Testbetrieb gemäß den in der Betriebsanleitung aufgeführten Anweisungen durch, um zu gewährleisten, dass alle Funktionen wie etwa die Bewegung der Luftleitbleche ordnungsgemäß ausgeführrt werden und alle Teile ordnungsgemäß funktionieren.

Die Klimaanlage benötigt im Standby-Modus ein weniger Strom. Wenn das System nach der Installation über einen längeren Zeitraum nicht verwendet werden soll, schalten Sie den Unterbrecher aus, um einenunnötgigen Stromverbrauch zu vermeiden.
- Wenn der Unterbrecher anspricht und der Strom zur Klimaanlage ausgeschaltt wird, stellt das System den ursprünglichen Betriebsmodus wieder her, wenn der Unterbrecher wieder geöffnet wird.

2. Zu prüfende Elemente

Zu prüfende Elemente	Symptom(Diagnoseanzeige an der FB)	Prüfen
Innen- und Außereräte sind ordnungsgemäß auf einem solidenFundament installiert.	Umfallen, Vibration, Geräusch
Es tritt kein Kältemittelgas aus.	Kühlung/Heziehung funktioniertnicht einwandfrei
Kältemittel-Gas- und -Flüssigkeitsleitungen sowie die Veränderung desAblaufschlauchsinnen sind wärmeisoliert.	Wasser tritt aus
Die Ablaufleitung ist richtig installiert. Wasser tritt aus
System ist ordnungsgemäß geerdet. Elektrische Ableitung
Die angegebenen Kabel werden für Zwischenverbindungen verwendet.	Gerät arbeitet nicht oderBeschädigung durchVerbrennung
Der Luftintritt oder Luftaustritt am Innen- oder Außererät wird nichtbeeinträchtigt.Absperrventile sind geöffnet.	Kühlung/Heziehung funktioniertnicht einwandfrei
Das Innengerät empfängt die Signale der Fernbedienung ordnungsgemäß.	Nicht in Betrieb
