GEBRUIKSAANWIJZING Jannie JS800W Zoef Robot

1 Belangrijke Veiligheidsinformatie 01

1.1 Belangrijke instructies 01

1.2 Batterijen en opladen 02

2 Product informatie 04

2.1 Robot Jannie 04

2.2 Accessoires....06

2.3 Oplaadstation 07

2.4 Afstandsbediening....08

3 Werking en programmeren 09

3.1 Tips voor u begint 09

3.2 Snelle start 10

3.3 Mogelijkheden 12

3.4 Schoonmaak schema 14

4 Onderhoud en reparatie 16

4.1 Stofbak legen 17

4.2 Filters schoonmaken 17

4.3 Zij borstels schoonmaken 18

4.4 Anti-val sensoren en oplaadpunten schoonmaken 18

4.5 Sensoren achterzijde schoonmaken 19

4.6 Hoofdborstel schoonmaken 19

4.7 Batterij en oplaad informatie 20

5 Problemen oplossen 22

1 Belangrijke veiligheidsinformatie

1.1. Belangrijke veiligheidsinstructies

Betracht altijd de nodige voorzichtigheid bij het gebruik van uw Zoef Robot Stofzuiger.

Om het risico op schade en letsel te beperken dienen de veiligheidsinstructies zorgvuldig te worden gelezen en dienen bij het instellen, gebruik en onderhoud de veiligheidsvoorzorgs maatregelen in acht genomen te worden!

Lees, voordat u verder gaat met het uitpakken van de, de onderstaande veiligheidsinstructies en veiligheidsvoorzorgsmaatregelen nauwkeurig door. Bewaar de gebruiksaanwijzing zodat u deze, indien nodig op een later tijdstip nog eens kunt raadplegen.

Veiligheid:

• Dit product is alleen bestemd voor gebruik binnenshuis.
• Gebruik alleen onze originele, meegeleverde adapter om de Zoef Robot op te laden.
  Dit voorkomt beschadiging aan het product. Gebruik van een andere adapter leidt onmiddellijk tot het verlies van Garantie.
• Haal de Zoef Robot niet uit elkaar.
• Besproei of dompel de Zoef Robot of de adapter niet onder in water of andere vloeistoffen.
• Gebruik de Zoef Robot niet op natte vloeren of in ruimten waar het gevaar bestaat dat deze in contact komt met water.
• Gebruik de Zoef Robot niet in vochtige ruimten, zoals de badkamer.
• Zuig nooit brandbare stoffen op en zuig nooit as op voordat dit geheel is afgekoeld.
• Gebruik de Zoef Robot niet in de buurt van gevaarlijke plekken zoals een open haard of zwembad, of in de buurt van brandende voorwerpen (zoals een kaars of sigaret)
• Zorg ervoor dat het netsnoer niet beschadigd, dit kan een elektrische schok veroorzaken.

Waarschuwing:

• Gebruik de Zoef Robot nooit als de stekker, netsnoer, de net adapter of de Robot zelf beschadig is.
• Probeer de Zoef Robot nooit zelf te repareren. Dit leidt tot verlies van Garantie.
• De Zoef Robot mag niet gebruikt worden door personen (waaronder kinderen) met verminderde lichamelijke, zintuigelijke en/of geestelijke vermogens, of personen met gebrek aan ervaring en/of kennis, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt of hun heeft uitgelegd hoe de Zoef Robot gebruikt dient te worden.
• Raak de Zoef Robot, snoer en adapter nooit aan wanneer uw handen nat zijn.
• Houd haar, lichaamsdelen en losse kleding uit de buurt van de borstel en andere bewegende onderdelen van de Zoef Robot.
• De Zoef Robot is alleen bedoeld voor het reinigen van vloeren.

Dus niet voor het reinigen van stoelen, tafels of de trap.

• De Zoef Robot is geen kinderspeelgoed. Kleine kinderen en huisdieren dienen onder toezicht te staan wanneer Zoef Robot aan het werk is.
• Laat kinderen en/of huisdieren niet op de Zoef Robot staan of zitten.
• Zorg ervoor dat alle breekbare en losse voorwerpen zoals bv. vazen, kleding, papier, afstandsbediening, etc. van de vloer verwijderd zijn.
• Zorg ervoor dat de Zoef Robot niet verstrikt raakt in trekkoorden van jaloezieën of gordijn, netsnoeren of andere kabels. Dit kan gevaarlijke situaties opleveren. Wanneer de Zoef Robot over een netsnoer gaat en het meesleept kan het voorwerp omvallen of van een tafel of kast vallen.
• Gebruik de Zoef Robot niet voor het opzuigen van glasscherven en andere scherpe voorwerpen. Dit kan beschadigingen aan de Robot opleveren.
• Schakel de Zoef Robot altijd uit wanneer deze zich abnormaal gedraagt of een vreemde geur afgeeft, of wanneer er zich een gevaarlijke situatie voor doet.
• Waarschuw een ieder die in de ruimte is waar de Zoef Robot werkzaam is, om te voorkomen dat diegene over de Zoef Robot struikelt.
• De Zoef Robot is niet instaat om over een drempel te gaan die hoger is dan 10 mm. De Zoef Robot functioneert alleen in een omgevingstemperatuur tussen de 5 en 40 graden Celsius

1.2 Batterij en opladen

• Gebruik alleen orginele oplaadbare batterijen welke gespecificeerd zijn door Zoef Robot
• Gebruik alleen de meegeleverde netwerkadaptor. Standaard netwerpadaptor mogen niet gebruikt worden.
  Dit kan de robot beschadigen en zal verleis van garantie inhouden.
• Gebruik geen beschadig oplaadstation of netwerkadaptor. Dit kan de robot beschadigen en zal verleis van garantie inhouden.
• Verwijder altijd de batterij uit de robot als u deze langdurig opbergt.
• Alleen voor binnen gebruik. Niet buiten opladen!

2 Product informatie

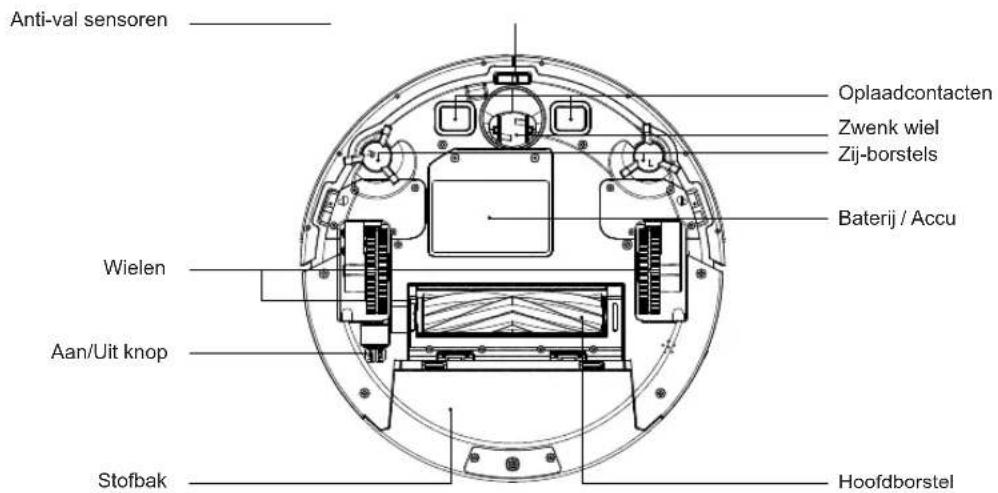

2.1 Robot Jannie

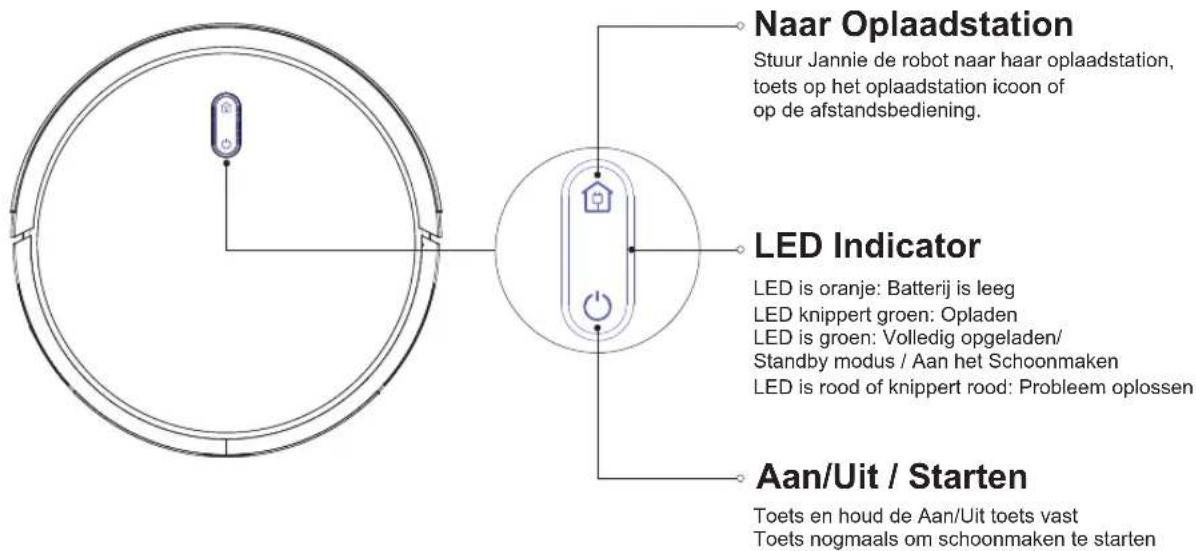

Naar Oplaadstation Stuur Jannie de robot naar haar oplaadstation, toets op het oplaadstation icon of op de afstandsbediening. LED Indicator LED is oranje: Batterij is leeg LED knippert groen: Opladen LED is groen: Volledig opgeladen/ Standby modus / Aan het Schoonmaken LED is rood of knippert rood: Probleem oplossen Aan/Uit / Starten Toets en houd de Aan/Uit toets vast Toets nogmaals om schoonmaken te starten

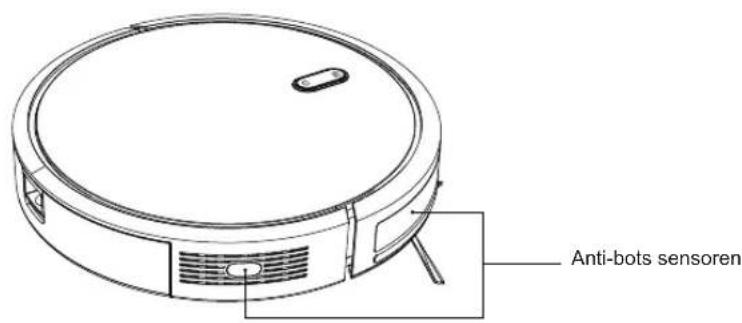

Anti-bots sensoren

Anti-val sensoren Oplaadcontacten Zwenk wiel Zij-borstels Baterij / Accu Wielen Aan/Uit knop Stofbak Hoofdborstel

2.2 Accessoires

Hepa Filter en voorfilter

Borstel

2x schoonmaken doeken

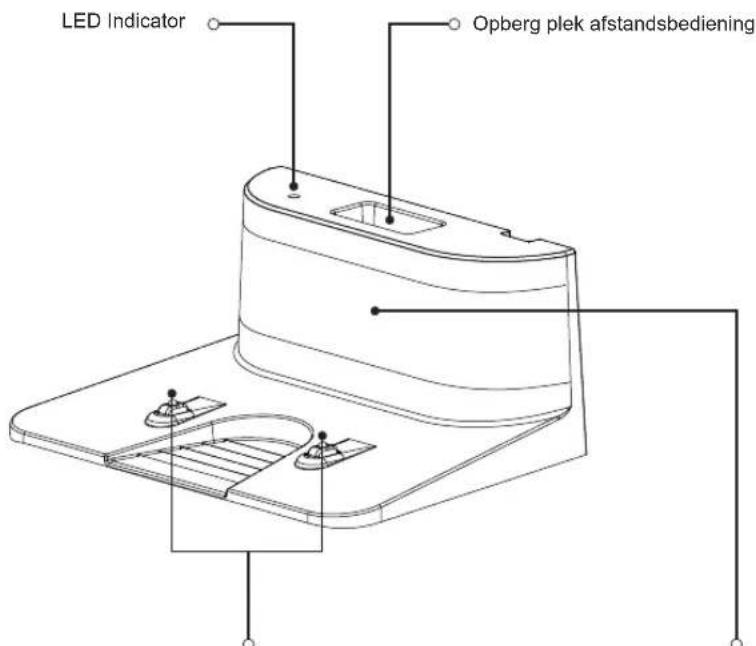

2.3 Oplaadstation

LED Indicator Opberg plek afstandsbediening

Oplaad contacten Signaal uitzend gebied

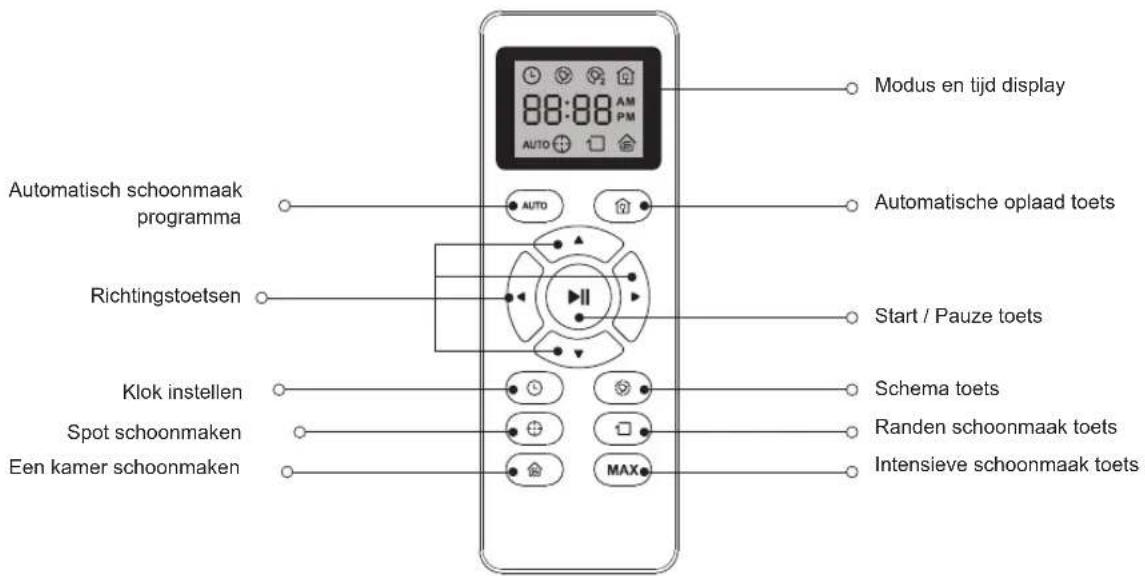

2.4 Afstandsbediening en opladen

Modus en tijd display 88:88 AM PM AUTO Automatisch schoonmaak programma AUTO Automatische oplaad toets Richtingstoetsen Start / Pauze toets Klok instellen Schema toets Spot schoonmaken Randen schoonmaak toets Een kamer schoonmaken MAX Intensieve schoonmaak toets

3 Werking en programmeren

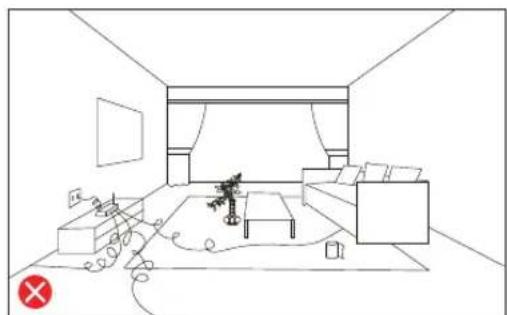

3.1 Tips voor u begint

Voordat u Jannie de robotstofzuiger aanzet, verwijder objecten, zoals kleding, papieren, kabels en breekbare items van de grond! Deze kunnen een obstructie zijn voor een goede werking.

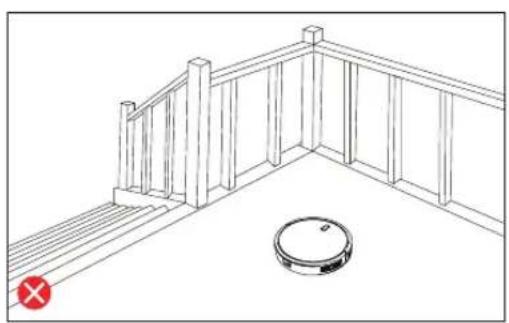

Voor een trap of hoogte verschilt, kunt u het best een fysieke barriere plaatsen, omdat de sensoren kunnen worden geblokkeerd door vuil en stof wanneer deze niet regelmatig worden schoongemaakt.

3.2 Snelle Start

1. Steek de stekker in het oplaadstation en rol de kabel op zodat er geen los uit einde is.
   Opmerking; Het niet opvouwen van de oplaadkabel kan er voor zorgen dat de robot vast komt te zitten tijdens het schoonmaken of opladen.

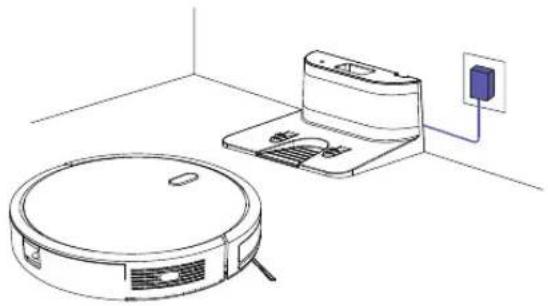

1. Plaatsing oplaadstation

Plaats het oplaadsation tegen de muur. Maak de omgeving rond het oplaadsttation vrij zoals hieronder weergegeven.

1M 2M 1M

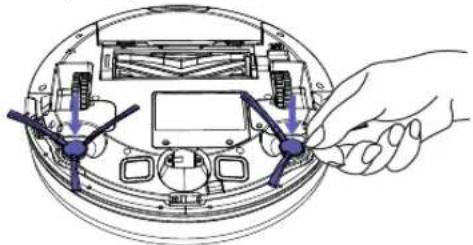

1. Monteren zij borstels

Monteer de zij borstels op de onderzijde van de robot. Zorg dat de linker borstel Links (L) zit en de rechter borstel Rechts (R). Er staat een R/L op de robot en op de zijborstel.

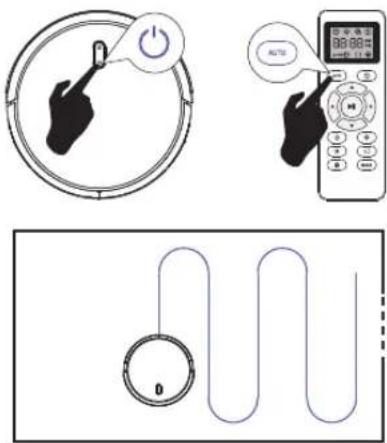

1. Robotstofzuiger Jannie Aanzetten

Plaats Jannie op het oplaadstation, Zorg dat de oplaadcontacten van Jannie en het oplaadstation goed overeenkomen. Zodra dit juist gebeurd zal er een geluid volgen. Zodra de aan/uit toets oplicht, is Jannie klaar voor gebruik.

• Toets de aan/uit toets om de robot te ontwaken
- Toets de aan/uit toets nogmaals op het schoonmaken te starten (of toets de AUTO toets op de afstandsbediening)

Als de batterij leeg is voordat deze de complete cyclus heeft gedaan, zal de robot automatisch naar zijn oplaadstation gaan om op te laden. Zodra deze opgeladen is zal deze verder gaan met schoonmaken om de cyclus af te maken voordat deze weer terug gaat naar het oplaadstation.Indien de robot het oplaadstation niet kan halen zal deze naar het start of eind. Als dit gebeurd plaats dan de robot alsublieft weer op het oplaadstation.

Opmerking:

Kijk voor parragraaf 3.3 voor meer over schoonmaak modus.

• Om te pauzeren tijdens het schoonmaken toets op de robot of toets ▶ op de afstandsbediening
• Start de robot weer door op ⏻ te toetsen op de robot of op de afstandsbediening
  • Toets om de robot naar haar oplaadstation te laten gaan.

7. Uitschakelen

- Om de robot te stoppen en deze in standby modus te zetten. toets ⏻ en houd deze vast totdat de indicatie LED uit gaat.

Jannie de robotstofzuiger is ontworpen met een intelligente schoonmaak structuur voor een totale schoonmaak van je vloer door middel van vegen, stofzuigen en dweilen.

• Bij het starten van het schoonmaak programma zal de robot de kamer in kaart brengen.
  • Gedurende de schoonmaak cyclussen zal de robot verschillende randen, stoel poten en ander meubulair raken.
• De robot zal dit proces herhalen tot hij de totale verdieping heeft gehad. Als debatterij tijdens deze cyclus leeg is zal de robot op gaan laden om daarna weer automatisch verder te gaan met de schoonmaak.
• Zodra de robot zijn schoonmaak cyclus heeft afgerond zal deze naar het oplaadsattion gaan.

Jannie dheeft een watertank waardoor de robot ook kan dweilen

1. Bevestig de dweil aan de onderzijde van de waterresservoire, vervolgens vult u de water tank met water.

1. Verwijder de stofbak.

1. Plaats de gevulde watertank aan de robot

Opmerking:

Indien u droog wilt dweilen/stoffen dient u de de watertank niet te vullen

3. Intensieve schoonmaak spiraal

Tijdens de intensieve schoonmaak, zal Jannie in een spiraal rond gaan rijden tot ongeveer 1 meter in diameter. De robot zal zowel een sipraal naar binnen als naar buiten maken. Bij spiraal schoonmaak zal de zuigkracht toenemen voor de best mogelijke schoonmaak resultaat. Om deze intensieve schoonmaak te starten. Plaats de robot in het cenrum van het schoon te maken plek en toets op de afstandsbediening.

Activeer de maximale schoonmaak modus door op MAX te toetsen. In deze modus, versterkt Jannie de zuigkracht voor intensieve schoonmaak. De intensieve schoonmaak staat niet standaard aan.

Na het schoonmaken van de open plekken van de vloer, kunt u de plinten en randen schoonmaak modus kiezen. Hierdoor zal Jannie langs de muren en meubels gaan. Indien een snellere randen schoonmaak gewenst is toetst u op de afstandsbediening.

Jannie de robotstofzuiger heeft een schoonmaak schema welke u naar eigen wens kunt instellen. Zodat Jannie geheel volgens u wens aan de slag gaat. Het schema is alleen in te stellen via de afstandsbediening of met de APP.

Opmerking:

Houdt de afstandsbediening in de buurt van de robot als de klok of het schema wordt ingesteld.

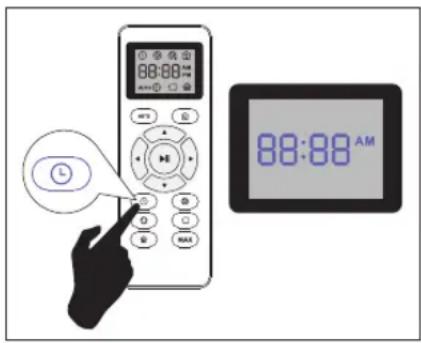

Instellen klok

Toets op de afstandsbediening om de klok in te stellen, het uur "hours" selectie zal knipperen op het display.

08:30 AM 08:30 AM

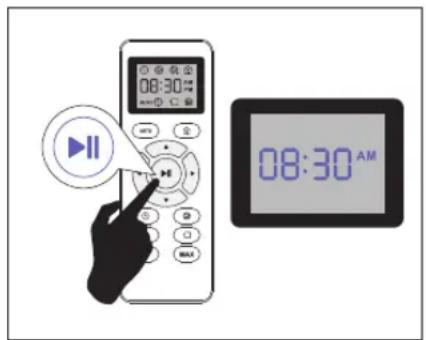

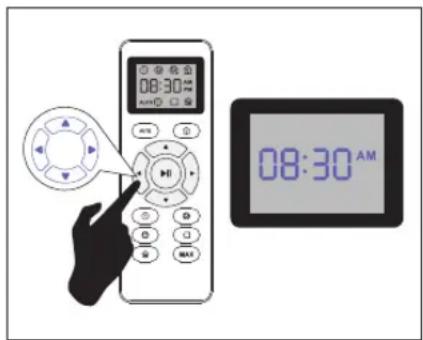

Gebruik de toetsen ▲ en ▼ om de gewenste tijden te selecteren, en gebruik de ◀ en ▶ toetsen om te wisselen tussen uren en minuten.

08:30 08:30 AM

Toets 🚪️ om de instellingen op te slaan. Als Jannie een piep geeft is de opdracht aan gekomen.

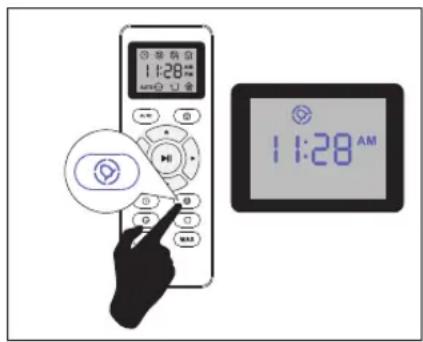

2. Instellen schoonmaak schema

Toets op de afstandsbediening om het schema in te stellen, het uur "hours" selectie zal knipperen op het display.

08:30 08:30 AM

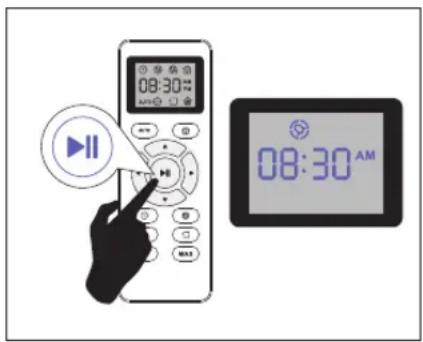

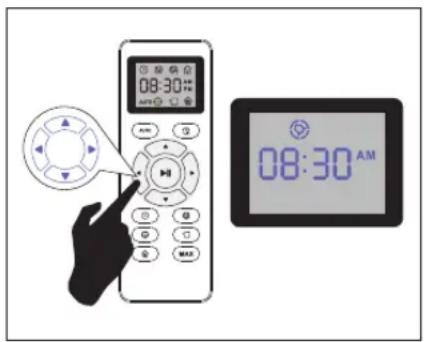

Gebruik de toetsen ▲ en ▼ om de gewenste tijden te selecteren, en gebruik de ◀ en ▶ toetsen om te wisselen tussen uren en minuten.

08:30 08:30 AM

Toets 🚪 om de instellingen op te slaan. Als Jannie een piep geeft is de opdracht aan gekomen.

3. Verwijderen schoonmaak schema

Toets op de aftsandsbediening voor ongeveer 4 seconden. De robot zal piepen om aan te geven dat het schema verwijderd is.

08:30 08:30 AM

4 Regulier onderhoud

Om Jannie in goede conditie te houden dient u het volgende onderhoud te plegen. Zodra u merkt dat de robot minder vuil opneemt, leeg de stofbak, maak het filter, de borstels en de lucht inlaat schoon.

Onderdeel	Eens in de;	Vervangen eens in de;
Stofbakje	Na ieder gebruik	--
Filter	Eens per week (2x in dien er huisdieren zijn)	Elke 2 maanden
Watertank	Na ieder gebruik	--
Schoonmaak doek Na ieder gebruik Elke 2-4 maanden
VoorwielAnti-val sensoren Eens per maand --
Oplaadcontacten Anti-bots senosoren
Zij borstels Hoofdborstel	Eens per week (2x in dien er huisdieren zijn)	Elke 6-12 maanden

4.1 Leeg maken stofbak 4.2 Schoonmaken filters

1. Druk de knop in aan de achterzijde van de stofbak om deze te verwijderen.

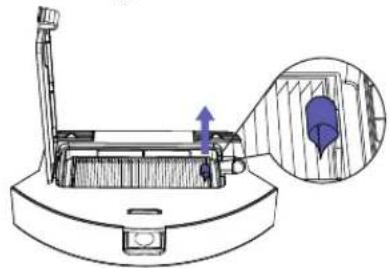

1. Open het klepje en verwijderen het filter door aan het witte flapje te trekken.

1. Schud het filter leeg, door tegen de afvalemmer aan te tikken.

4.3 Schoonmaken van de Zij Borstels

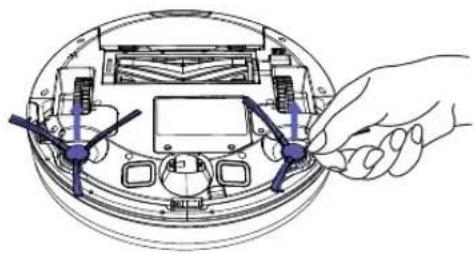

1. Verwijder de borstel
2. Maak de zij borstel en de bevestiging schoon

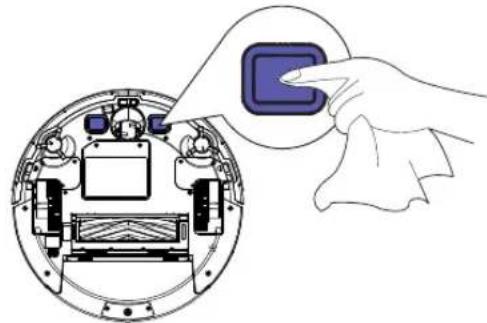

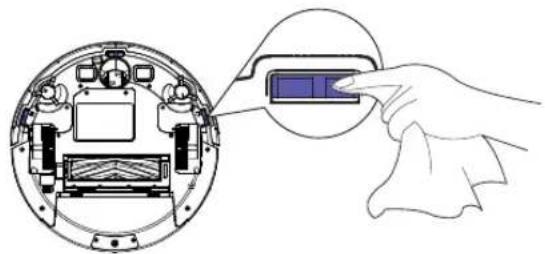

1. Veeg de anti-val sensoren schoon met een droge doek

1. Veeg de oplaadcontacten schoon op de robot en op het oplaadstation Zorg dat de stekker uit het stopcontact is. Gebruik hiervoor een droge doek.

4.5 Schoonmaken van de Anti-bots sensoren

Veeg met een schone droge doek de voorzijde van de robot schoon. Spuit geen schoonmaak middel direct op de sensoren.

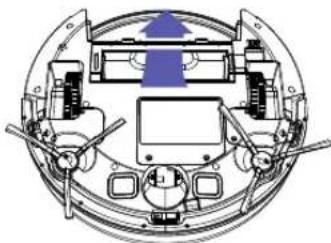

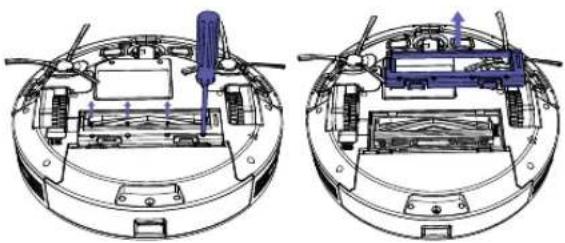

4.6 Schoonmaken van de hoofdborstel

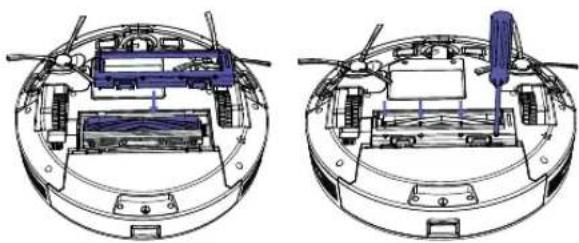

1. Gebruik een kleine schroevendraaier om de schroefjes van het frame los te maken. Verwijder het frame.

1. Verwijder de hoofdborstel. Maak deze schoon van haren en vuil. Maak de asjes aan beide zijde schoon.

1. Maak de luchtinlaat vrij/schoon.

1. Monteer de hoofdborstel en het frame weer zoals deze zat voor het schoonmaken

4.7 Accu/Batterij en oplaad informatie

Batterij opladen

Om de batterij levensduur te verlengen dient u de robot opgeladen te houden en deze op het oplaadstation te plaatsen wanneer deze niet gebruikt wordt.

Batterij opslaan/bewaren

Als de robot voor langere tijd niet word gebruikt verwijder dan de batterij uit de robot en bewaar deze op een droge en koele plek.

Batterij verwijderen

Dit toestel valt onder de "European Directive 2002/96/EC on Wast Electrical and Electronic Equipment" (WEEE). De accu van de Zoef Robot bevat stoffen die schadelijk kunnen zijn voor het milieu. Gooi de accu niet weg met het normale huisafval, maar lever deze in bij een officieel inzamelpunt voor batterijen.

Gooi de Zoef Robot aan het eind van haar levensduur niet weg met het normale huisafval, maar lever deze in bij een door de overheid aangewezen inzamelpunt om het te laten recyclen. Voordat u uw Zoef Robot wegdoet en inlevert, dient u de accu te verwijderen.

Op deze manier levert u een bijdrage aan een schoner milieu

Batterij vervangen

Als u de batterij wilt vervangen kunt u contact op nemen met [e-mail] of bestellen op; www.zoefrobot.nl

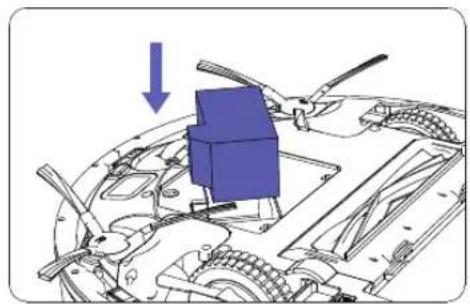

Batterij vervangen

Volg onderstaande instructies om de batterij te verwijderen of opnieuw te plaatsen.

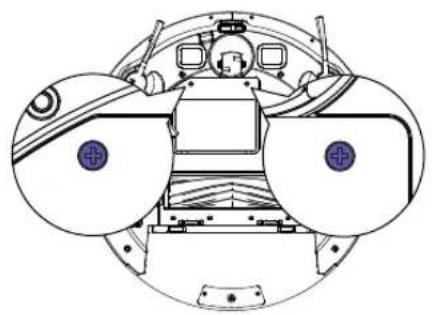

1. Verwijder de schroeven van het batterij klepje aan de onderzijde van de robot om het klepje en de batterij te verwijderen.

1. Monteer de battterij met de flapjes aan de bovenzijde.

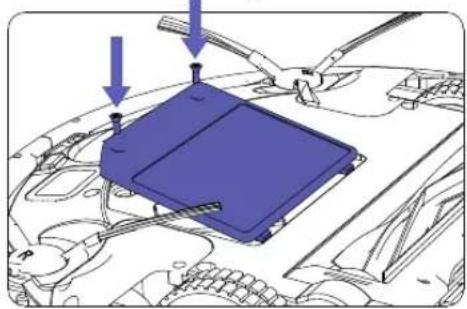

1. Monteer het batterij klepje met de twee schroeven. Verzeker u ervan dat de zij borstels niet klem komen te zitten onder het klepje.

De robot zal u op problemen attenderen doormiddel van een geluid met twee tonen. De indicator 📄 zal tevens rood knipperen. Kijk in de tabel hieronder voor de mogelijke oplossing. Als het probleem hiermee niet opgelost is kunt u contact opnemen met onze servicedienst.

Resetten (Terug naar fabrieks instellingen)

Voor sommige fouten kan resetten van de robot het probleem oplossen. Om te resetten, toets de aan/uit knop zodra er een toon hoorbaar is de robot succesvol gereset.

LED	Geluid	Mogelijke oorzaak	Wat te doen
Brand Roodvast of het filterPiept 4 maal De	Piept 1 maaltoets de aan/uit knop om te starten.	Voorste zwenkwiel zit vast	Maak de zwenkwiel schoon en
	Piept 2 maal	De zijborstel zit vast	Maak de zij borstel schoon entoets de aan/uit knop
	Piept 3 maalis verstopt/vol. filter schoon en tik voorzichtig op de robot	De robot ventilator/inlaat zit	Verwijder en leeg de stofbak. Maak hetom resten vuil eruit
	hoofdborstel kan niet draaien Verwijder en maak de hoofdborstelschoon.
Piept 2 maal De vrij van haren . Knippert RoodPiept 3 maal De De robotzit vast op een donkere donkere	robot zit vast Als de robot vast zit, bevrijd haar en start de check of de wielen vrij kunnen draaien.	Alst de robot vastzit of bijvoorbeeld op ondergrond, verplaats deze naar ondergrond	robot op een andere
	anti-val senoren zijn vies.	Als de robot vastzit of bijvoorbeeld op ondergrond, verplaats deze naar ondergrond	een andere plek en maak de ani-val sensi
Knippert Rood	Piept 4 maal	Robot kan niet naar haar oplaadstation of start positie.	Zorg ervoor dat er geen obstakels voor het oplaadstation of de start plek staan.Maak de oplaadcontacten oplaadstation en de
De robot wilt niet op het oplaadstation		De linker en rechter borstel zijn omgedraaid.	Controleer of de zij borstels op de juiste positie zitten en verander dit indien nodig.
