BEDIENUNGSANLEITUNG Jannie JS800W Zoef Robot

1. Automatische schoonmaak

1 Wichtige Sicherheitshinweise 01

1.1 Wichtige Instruktionen 01

1.2 Batterien und Aufladen 02

2 Produktinformationen 04

2.1 Roboter Jannie 04

2.2 Zubehör 06

2.3 Ladestation 07

2.4 Fernbedienung und Aufladen 08

3 Inbetriebnahme und Programmierung 09

3.1 Tipps für den Start 09

3.2 Schnellstart 10

3.3 Möglichkeiten....12

3.4 Reinigungsplan 14

4 Wartung und Reparatur 16

4.1 Staubbeutel leeren 17

4.2 Filter reinigen 17

4.3 Seitenbürsten reinigen 18

4.4 Anti-Fall-Sensoren und Aufladekontakte reinigen 18

4.5 Sensoren auf der Hinterseite reinigen 19

4.6 Hauptbürste reinigen 19

4.7 Batterie- und Aufladeinformationen 20

5 Probleme lösen 22

1 Wichtige Sicherheitshinweise

1.1. Wichtige Sicherheitsinstruktionen

Seien Sie immer vorsichtig, wenn Sie Ihren Zoef Roboter Staubsauger verwenden. Um das Risiko von Beschädigungen und Verletzungen zu verringern, lesen Sie die Sicherheitshinweise sorgfältig durch und beachten Sie die Sicherheitsvorkehrungen bei Einstellung, Gebrauch und Wartung!

Bevor Sie mit dem Auspacken fortfahren, lesen Sie die folgenden Sicherheitshinweise und die folgenden Hinweise. Die Sicherheitsvorkehrungen müssen sorgfältig getroffen werden. Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf, bei Bedarf kann sie zu einem späteren Zeitpunkt erneut herangezogen werden.

Sicherheit:

• Dieses Produkt ist nur für den Innenbereich bestimmt.
• Verwenden Sie nur unseren originalen, mitgelieferten Adapter, um den Zoef Roboter zu laden. Dadurch wird eine Beschädigung des Produkts vermieden. Die Verwendung eines anderen Adapters führt sofort zum Verlust der Garantie.
• Zerlegen Sie den Zoef-Roboter nicht.
• Sprühen oder tauchen Sie den Zoef Roboter oder den Adapter nicht in Wasser oder andere Flüssigkeiten.
• Verwenden Sie den Zoef Roboter nicht auf nassen Böden oder in Bereichen, in denen die Gefahr des Kontaktes mit Wasser besteht.
• Verwenden Sie den Zoef Roboter nicht in feuchten Räumen, wie z.B. im Badezimmer.
• Saugen Sie niemals brennbare Stoffe oder Asche auf, bevor Sie sie vollständig abgekühlt haben.
• Verwenden Sie den Zoef Roboter nicht in der Nähe von gefährlichen Orten wie einem Kamin oder Schwimmbad oder in der Nähe von brennenden Gegenständen (wie Kerzen oder Zigaretten)
• Vergewissern Sie sich, dass das Netzkabel nicht beschädigt ist, da dies einen elektrischen Schlag verursachen kann.

Warnung:

• Verwenden Sie den Zoef Roboter niemals, wenn der Stecker, das Netzkabel, das Netzteil oder der Roboter selbst beschädigt ist.
• Versuchen Sie niemals, den Zoef-Roboter selbst zu reparieren. Dies führt zum Verlust der Garantie.
• Der Zoef-Roboter darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen und/oder geistigen Fähigkeiten oder Personen mit mangelnder Erfahrung und/oder Wissen verwendet werden, es sei denn, jemand, der für seine Sicherheit verantwortlich ist, überwacht oder erklärt ihnen die Bedienung des Zoef-Roboters.
• Berühren Sie niemals den Zoef Roboter, das Kabel und den Adapter, wenn Ihre Hände nass sind.
• Halten Sie Haare, Körperteile und lose Kleidung von der Bürste und anderen beweglichen Teilen des Zoef-Roboters fern.
• Der Zoef Roboter ist nur für die Reinigung von Böden bestimmt. Nicht zur Reinigung von Stühlen, Tischen oder Treppen.
• Der Zoef Roboter ist kein Kinderspielzeug. Kleine Kinder und Haustiere sind zu überwachen, wenn der Zoef Roboter bei der Arbeit ist.
• Lassen Sie keine Kinder und/oder Haustiere auf dem Zoef Roboter stehen oder sitzen.
• Stellen Sie sicher, dass alle zerbrechlichen und losen Gegenstände wie Vasen, Kleidung, Papier, Fernbedienung usw. vom Boden entfernt werden.
• Achten Sie darauf, dass sich der Zoef-Roboter nicht in Zugbändern von Jalousien oder Vorhängen, Netzkabeln oder anderen Kabeln verfängt. Dies kann zu gefährlichen Situationen führen. Wenn der Zoef-Roboter über ein Netzkabel fährt und es mit sich führt, kann das Objekt umkippen oder von einem Tisch oder Schrank fallen.
• Verwenden Sie den Zoef-Roboter nicht, um Glassplitter und andere scharfe Gegenstände einzusaugen. Dies kann zu Schäden am Roboter führen.
• Schalten Sie den Zoef-Roboter immer aus, wenn er sich ungewöhnlich verhält oder einen seltsamen Geruch abgibt oder wenn eine gefährliche Situation eintritt.
• Warnen Sie alle, die sich in dem Raum befinden, in dem der Zoef-Roboter arbeitet, um zu verhindern, dass sie über den Zoef-Roboter stolpern.
• Der Zoef-Roboter ist nicht in der Lage, eine Schwelle von mehr als 10 mm zu überschreiten.
  Der Zoef Roboter funktioniert nur bei einer Umgebungstemperatur zwischen 5 und 40 Grad Celsius.

1.2 Batterien und Aufladen

• Verwenden Sie nur Original-Akkus, die von Zoef Robot spezifiziert wurden.
• Verwenden Sie nur den mitgelieferten Netzwerkadapter. Der Standard-Netzwerkadapter darf nicht verwendet werden. Dies kann den Roboter beschädigen und stellt einen Gewährleistungsausschluss dar.
• Verwenden Sie keine beschädigte Ladestation oder Netzwerkadapter. Dies kann den Roboter beschädigen und wird den Verzicht auf die Garantie vorsehen.
• Nehmen Sie die Batterie immer aus dem Roboter, wenn sie über einen längeren Zeitraum gelagert werden soll.
• Nur für den Innenbereich geeignet. Nicht draußen aufladen!

2 2. Produktinformationen

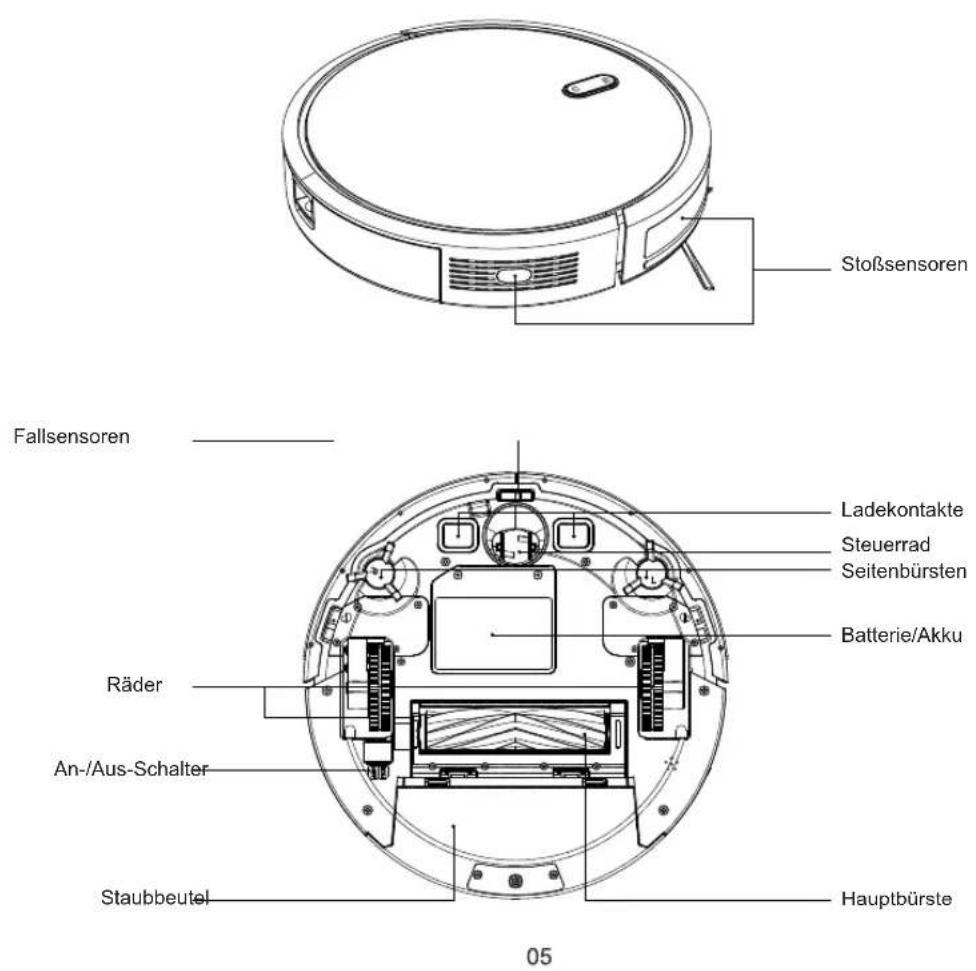

2.1 Roboter Jannie

Schicken Sie Jannie den Roboter zu ihrer Ladestation, Taste am Symbol der Ladestation oder auf der Fernbedienung.

LED-Anzeige

LED leuchtet orange: Der Akku ist leer

LED blinkt grün: Laden

LED leuchtet grün: Vollständig geladen/

Standby-Modus / In Reinigung

LED leuchtet rot oder blinkt rot: Fehlerbehebung

Ein/Aus/ Start

Halten Sie die Ein/Aus-Taste gedrückt

Erneut drücken, um mit der Reinigung zu beginnen

Stoßsensoren

2.2 Zubehör

Aufladestation Netzwerkadapter

Fernbedienung (mit Batterien)

Hepa Filter und Vorfilter

Bürste

LED-Anzeige Aufbewahrungsort Fernbedienung

Ladekontakte Signal abgebender Bereich

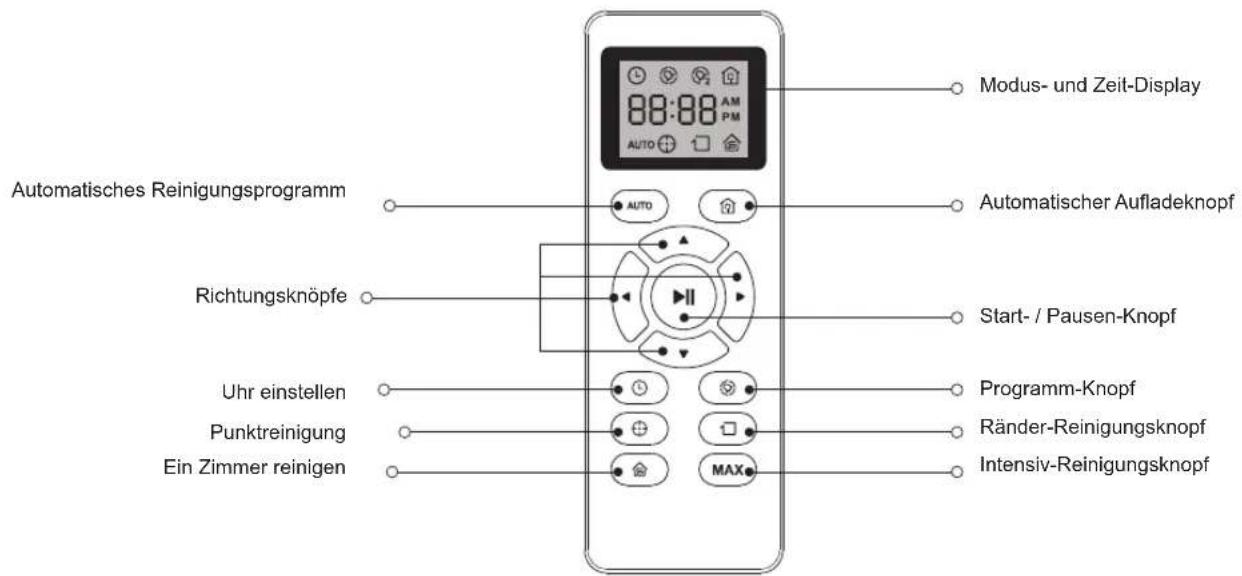

2.4 Fernbedienung und Aufladen

Modus- und Zeit-Display 88:88 AM PM AUTO Automatisches Reinigungsprogramm AUTO Automatischer Aufladeknopf Richtungsknöpfe Start-/ Pausen-Knopf Uhr einstellen Programm-Knopf Punktreinigung Ränder-Reinigungsknopf Ein Zimmer reinigen MAX

3 Inbetriebnahme und Programmierung

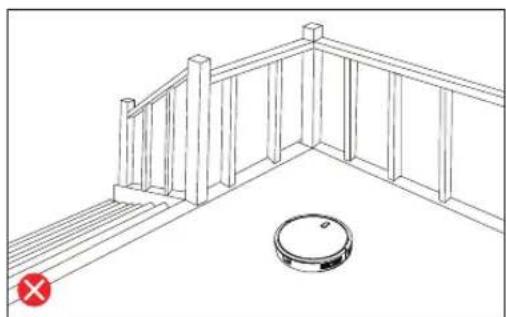

3.1 3.1. Tipps für den Start

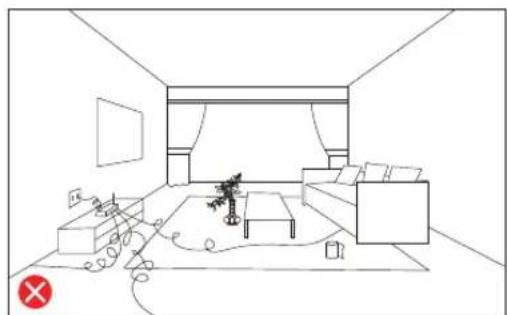

Bevor Sie den Roboterstaubsauger Jannie einschalten, entfernen Sie Gegenstände wie Kleidung, Papiere, Kabel und zerbrechliche Gegenstände vom Boden! Diese können ein Hindernis für den ordnungsgemäßen Betrieb darstellen.

Bei Treppen oder Höhenunterschieden ist es am besten, eine räumliche Barriere anzubringen, da die Sensoren durch Schmutz und Staub blockiert sein können, wenn sie nicht regelmäßig gereinigt werden.

3.2 Schnellstart

1. Stecken Sie den Stecker in die Ladestation und rollen Sie das Kabel so auf, dass kein loses Ende bleibt.
   Hinweis: Wenn das Ladekabel nicht zusammengelegt wird, kann der Roboter während der Reinigung oder des Ladevorgangs stecken bleiben.

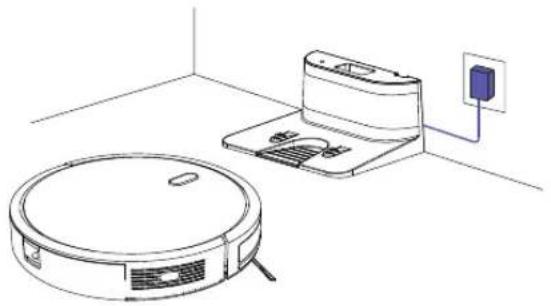

1. Platzierung der Ladestation

Stellen Sie die Ladestation an die Wand. Räumen Sie den Bereich um die Ladestation herum, wie unten gezeigt.

1M 2M 1M

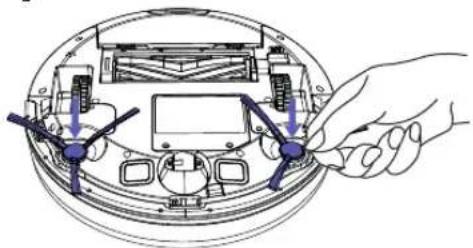

1. Montage der Seitenbürsten

Montieren Sie die Seitenbürsten an der Unterseite des Roboters. Vergewissern Sie sich, dass sich die linke Bürste auf der linken (L) und die rechte Bürste auf der rechten Seite (R) befindet. Es gibt eine R/L am Roboter und an der Seitenbürste.

1. Roboter-Staubsauger Jannie anschalten

Stellen Sie Jannie auf die Ladestation, stellen Sie sicher, dass die Ladekontakte von Jannie und der Ladestation richtig übereinstimmen. Sobald dies korrekt geschieht, folgt ein Ton. Sobald die Ein-/Aus-Taste leuchtet, ist Jannie einsatzbereit.

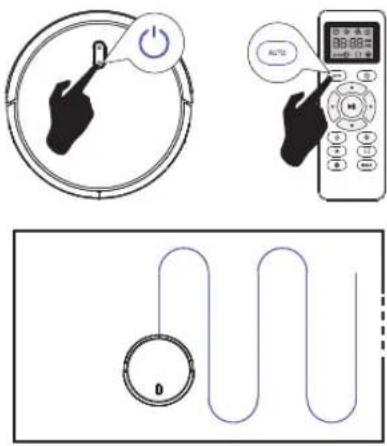

5. Reinigungszyklus starten

• Drücken Sie die Ein-/Aus-Taste, um den Roboter zu wecken
• Drücken Sie die Ein-/Aus-Taste während der Reinigung erneut. Start (oder drücken Sie die Taste auf der.Fernbedienung)

Wenn der Akku leer ist, bevor er den kompletten Zyklus abgeschlossen hat, der Roboter geht automatisch zu seiner Ladestation, um sie zu laden. Sobald es aufgeladen ist, wird es mit der Reinigung fortfahren. um den Zyklus zu beenden, bevor er zum Ausgangspunkt zurückkehrt. Wenn der Roboter nicht in der Lage ist, die Ladestation zu erreichen, wird er dies bis zum Anfang oder Ende. Wenn dies der Fall ist, platzieren Sie den Roboter. Bitte kehren Sie zur Ladestation zurück.

Hinweis:

Siehe Absatz 3.3 für mehr über den Reinigungsmodus:

• Um die Reinigung zu unterbrechen, drücken Sie die Taste am Roboter oder die Taste auf der Fernbedienung
• Starten Sie den Roboter neu, indem Sie die Taste am Roboter oder die Taste an der Fernbedienung drücken
• Drücken Sie die Taste an der Fernbedienung, um den Roboter an seine Ladestation gehen zu lassen.

Um den Roboter zu stoppen und in den Standby-Modus zu versetzen, drücken und halten Sie ihn, bis die LED erlischt.

Jannie der Roboter-Staubsauger ist mit einer intelligenten Reinigungsstruktur für die vollständige Reinigung Ihres Bodens durch Kehren, Saugen und Wischen ausgestattet.

1. Automatisches Reinigen

• Beim Start des Reinigungsprogramms ordnet der Roboter den Raum zu.
• Während der Reinigungszyklen berührt der Roboter verschiedene Kanten, Stuhlbeine und andere Möbel.
• Der Roboter wiederholt diesen Vorgang, bis er den gesamten Boden hat. Wenn die Batterie während dieses Zyklus leer ist, beginnt der Roboter mit dem Laden und setzt die Reinigung automatisch fort.
• Sobald der Roboter seinen Reinigungszyklus abgeschlossen hat, geht er zur Ladestation.

Jannie hat einen Wassertank, so dass der Roboter auch wischen kann

1. Befestigen Sie das Bodentuch am Boden des Wassertanks und füllen Sie den Wassertank mit Wasser.

1. Entfernen Sie den Staubbeutel.

1. Setzen Sie den gefüllten Wassertank auf den Roboter

Anmerkung:

Wenn Sie trocken wischen wollen / entstauben, sollten Sie den Wassertank nicht füllen.

3. Intensive Reinigungsspirale

Während der intensiven Reinigung wird Jannie in einer Spirale mit einem Durchmesser von etwa 1 Meter fahren. Der Roboter wird sowohl ein nach innen als auch ein nach außen gerichtete Spirale bilden. Bei der Spiralreinigung steigt die Saugleistung für ein optimales Reinigungsergebnis. Um diese intensive Reinigung zu starten, stellen Sie den Roboter in das Zentrum des zu reinigenden Bereichs und drücken Sie die Taste auf der Fernbedienung.

4. Maximaler Reinigungsmodus

Aktivieren Sie den maximalen Reinigungsmodus mittels der Knöpfe. In diesem Modus verstärkt Jannie die Saugkraft für eine intensive Reinigung. Die Intensivreinigung ist nicht Standard.

5. Sockelleisten und Kanten sauber machen

Nach der Reinigung der offenen Bereiche des Bodens können Sie den Reinigungsmodus für Sockelleisten und Kanten wählen. Dies wird es Jannie ermöglichen, entlang der Wände und Möbel zu gehen. Wenn eine schnellere Kantenreinigung gewünscht wird, drücken Sie die Taste auf der Fernbedienung.

Der Roboterstaubsauger Jannie hat einen Reinigungsplan, den Sie nach Ihren eigenen Wünschen einstellen können. Damit Jannie nach Ihren Wünschen zur Arbeit kommt. Der Zeitplan kann nur mit der Fernbedienung oder mit der APP eingestellt werden.

Hinweis:

Halten Sie die Fernbedienung in die Nähe des Roboters, wenn die Uhr oder der Plan eingestellt werden.

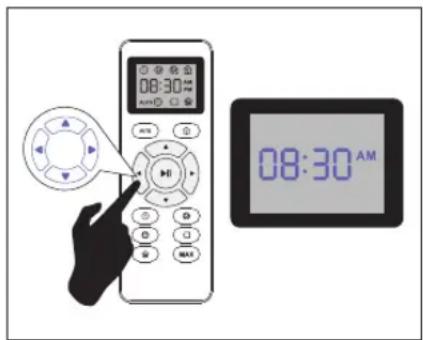

Uhr einstellen

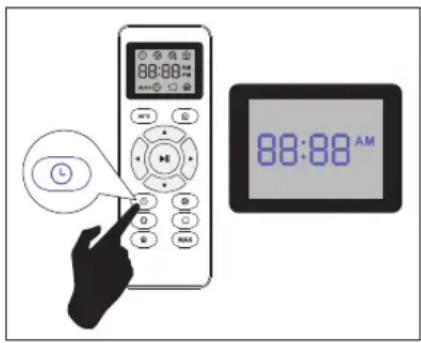

Drücken Sie # auf der Fernbedienung, um die Uhr einzustellen, blinkt die Auswahl Stunde "Stunden" auf dem Display.

08:30 AM 08:30 AM

Verwenden Sie die Tasten # und #, um die gewünschten Zeiten auszuwählen, und verwenden Sie die Tasten # und #, um zwischen Stunden und Minuten zu wechseln.

08:30 AM 08:30 AM

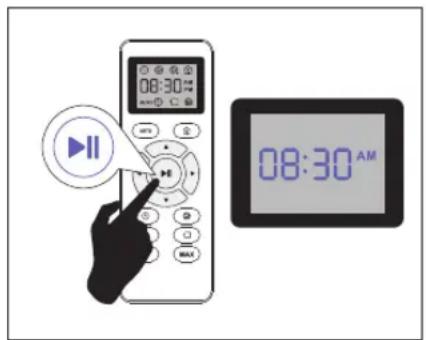

Drücken Sie # zum Speichern der Einstellungen. Wenn Jannie piept, ist der Befehl angekommen.

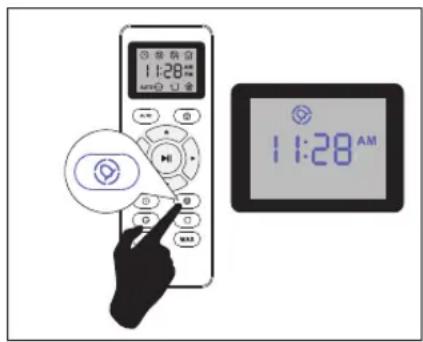

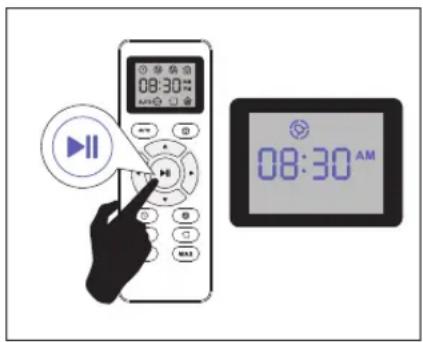

2. Reinigungsplan einstellen

Drücken Sie # auf der Fernbedienung, um den Zeitplan einzustellen, blinkt die Stundenauswahl "hours" auf dem Display.

08:30 08:30 AM

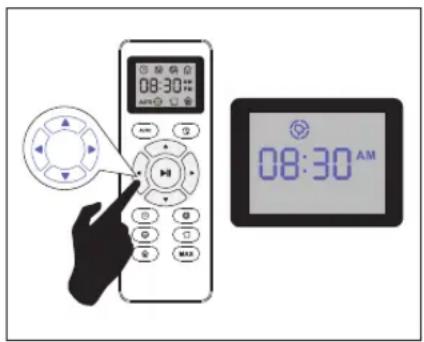

Verwenden Sie die Tasten # und #, um die gewünschten Zeiten auszuwählen, und verwenden Sie die Tasten # und #, um zwischen Stunden und Minuten zu wechseln.

08:30 08:30 AM

Drücken! Sie zum Speichern der Einstellungen. Wenn Jannie piept, ist der Befehl angekommen.

3. Reinigungsplan löschen

Drücken Sie auf der Fernbedienung für ca. 4 Sekunden drücken. Der Roboter piept, um anzuzeigen, dass der Zeitplan entfernt wurde.

08:30 08:30 AM

4 Regelmäßige Wartung

Um Jannie in gutem Zustand zu halten, sollten Sie die folgende Wartung durchführen. Sobald Sie feststellen, dass der Roboter weniger Schmutz aufnimmt, leeren Sie den Staubbeutel, reinigen Sie den Filter, die Bürsten und den Lufteinlass.

Unterteil		Einmal in ... Tagen/Wochen	Wechseln alle ... Tage/Wochen
Staubbeutel		Nach jedem Gebrauch	--
Filter		Einmal in der Woche (2x bei Haustierhaltung)	Alle 2 Monate
Wassertank		Nach jedem Gebrauch	--
Reinigungstuch	Nach jedem Gebrauch	Alle 2-4 Monate
Vorderrad
Fallsensoren	Einmal im Monat	--
Aufladekontakte
Stoßkontakte
Seitenbürsten		Einmal in der Woche (2x bei Haustierhaltung)	Alle 6-12 Monate
Hauptbürste

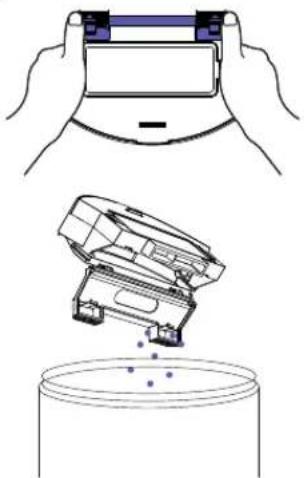

4.1 Staubbeutel leeren 4.2 Filter reinigen

1. Drücken Sie auf den Knopf an der Hinterseite des Staubbeutels, um diesen zu entnehmen.

1. Öffnen Sie den Staubbeutel.

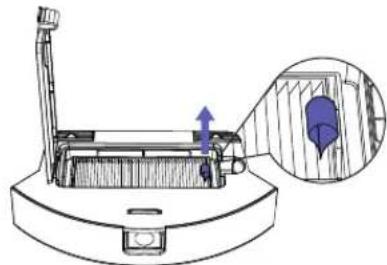

1. Öffnen Sie die Klappe und entnehmen Sie den Filter, indem Sie an der weißen Schlaufe ziehen.

1. Schütteln Sie den Filter leer, indem Sie ihn gegen den Mülleimer klopfen.

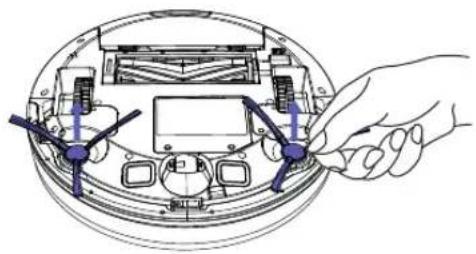

4.3 Seitenbürsten reinigen

1. Entnehmen Sie die Bürste
2. Reinigen Sie die Seitenbürste und die Halterung

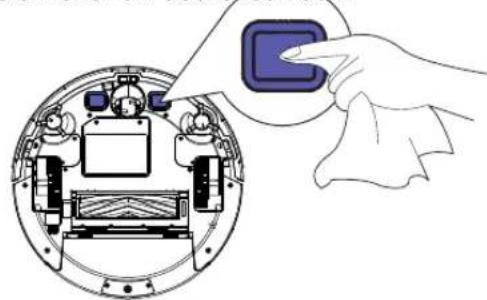

4.4 Anti-Fall-Sensoren und Aufladekontakte reinigen:

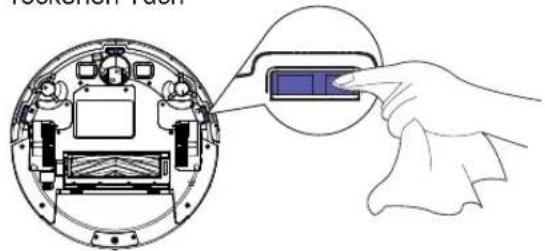

1. Reinigen Sie den Anti-Fall-Sensor mit einem t rockenen Tuch

Rocken Touch

1. Reinigen Sie die Aufladekontakte auf dem Roboter und auf der Ladestation. Achten Sie darauf, dass der Stecker aus der Steckdose gezogen ist. Verwenden Sie hierfür ein trockenes Tuch.

Reinigen Sie die Vorderseite des Roboters mit einem trockenen Tuch. Sprühen Sie kein Reinigungsmittel direkt auf die Sensoren.

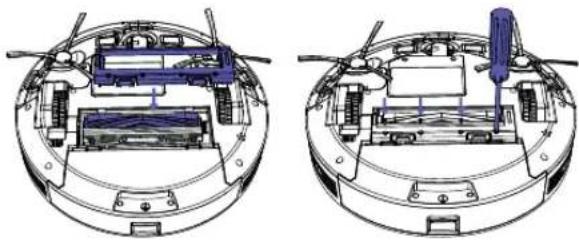

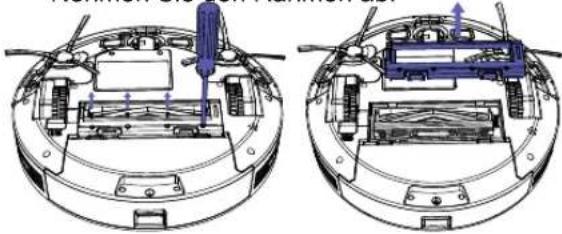

4.6 Hauptbürste reinigen

1. Verwenden Sie einen kleinen Schraubenzieher, um die Schräubchen des Rahmens zu lösen. Nehmen Sie den Rahmen ab.

1. Entnehmen Sie die Hauptbürste. Befreien Sie diese von Haaren und Schmutz. Reinigen Sie die Achsen auf beiden Seiten.

1. Reinigen Sie den Lufteinlass.

1. Montieren Sie die Hauptbürste und den Rahmen wieder so, wie sie vor der Reinigung waren

4.7 Akku-/Batterie- und Ladeinformation

Batterie aufladen

Um die Lebensdauer der Batterie zu verlängern, sollten Sie den Roboter aufgeladen halten und ihn an die Ladestation stellen, sobald er nicht mehr gebraucht wird.

Batterie aufbewahren / lagern

Wenn der Roboter über einen längeren Zeitraum nicht benutzt wird, nehmen Sie die Batterie aus dem Roboter und lagern Sie sie an einem trockenen und kühlen Ort.

Batterie entsorgen

Dieses Gerät fällt unter die "Europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte" (WEEE). Die Batterie des Zoef Roboters enthält Substanzen, die umweltschädlich sein können. Entsorgen Sie den Akku nicht über den normalen Hausmüll, sondern bringen Sie ihn zu einer offiziellen Batteriesammelstelle. Werfen Sie den Zoef-Roboter am Ende seines Lebens nicht mit normalem Hausmüll weg, sondern geben Sie ihn an einer von der Regierung benannten Sammelstelle zur Wiederverwertung ab. Bevor Sie Ihren Zoef Roboter entsorgen und zurückschicken, entfernen Sie die Batterie. Auf diese Weise tragen Sie zu einer saubereren Umwelt bei.

Batterie wechseln

Wenn Sie die Batterie wechseln wollen, können Sie Kontakt aufnehmen mit [e-mail] oder auf www.zoefrobot.nl bestellen

Batterie auswechseln

Befolgen Sie die unten gezeigten Instruktionen, um die Batterie zu entsorgen oder neu einzusetzen.

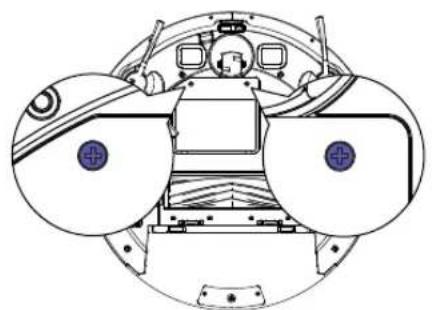

1. Entfernen Sie die Schrauben von der Batterieabdeckung an der Unterseite des Roboters, um die Abdeckung und die Batterie zu entfernen.

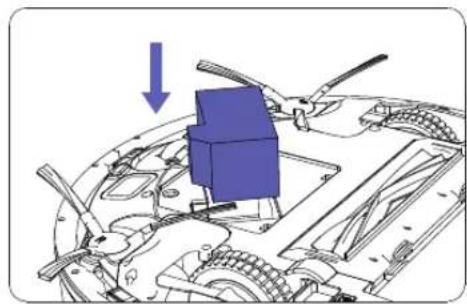

1. Montieren Sie den Akku mit den Klappen nach oben.

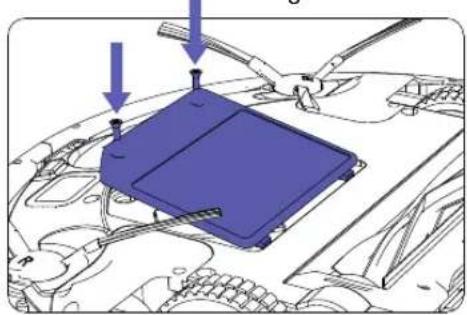

1. Montieren Sie die Batterieabdeckung mit den beiden Schrauben. Achten Sie darauf, dass die Seitenbürsten nicht unter der Abdeckung stecken bleiben.

Der Roboter warnt Sie bei Problemen mit einem zweitonigen Signal. Die Anzeige blinkt ebenfalls frot. Suchen Sie in der folgenden Tabelle nach der möglichen Lösung. Wenn das Problem dadurch nicht behoben wird, wenden Sie sich bitte an unsere Serviceabteilung.

Zurücksetzen (Zurück auf Werkseinstellungen)

Bei einigen Fehlern kann das Zurücksetzen des Roboters das Problem lösen. Zum Zurücksetzen drücken Sie die Ein-/Aus-Taste, sobald ein Ton zu hören ist, der Roboter wird erfolgreich zurückgesetzt.

LED	Ton	Mögliche Ursache	Was zu tun ist
Feuerrot	Piept 1 Malden An/Aus-Knopf, um	Das vordere Steuerrad steckt fest zu starten.	Reinigen Sie das Steuerrad und drücken Sie
	Piept 2 Mal	Die Seitenbürste steckt fest	Reinigen Sie die Bürste und drücken Sie den An/Aus-Knopf, um
	Piept 3 Malder Filter ist Sie den Filter	Der Roboter-Ventilator/-Einlass und klopfen Sie sachte auf den verstopft/voll.	Entnehmen Sie den Staubbeutel. Reinigen Roboter, damit Restschmutz
Piept 4 Mal Die Hauptbürste ist blockiert. Entnehmen und reinigen Sie die Hauptbürste.
Piept 2 Mal Der Blinkt Rotund prüfenverschmutzt.Der Roboter steckt fest auf einem	Roboter steckt festHaaren. Drücken Sie die Räder ein- und ausdrehen können	Wenn der Roboter festsitzt, befreien Sie undstarten Sie den RobotStelle. Befreien Sie di
	Piept 3 Maldunklen Fläche, bewegen Sie ihn an eineandere Stelle und starten Sie neudunklen Untergrund.	Andernfalls die Sensc
Blinkt Rot Piept 4	Mal Ladestation oder Startposition.	Der Roboter kann nicht an seine Hindernisse vor der Ladestation oder dem Startort befinden. Reinigen Ladekontakte der Ladestation	Achten Sie darauf, dass sich keine
Der Roboter will nicht an die Ladestation		Die linke und rechte Bürste sind verdreht.	Überprüfen Sie, ob die Seitenbürsten in der richtigen Position sind und wechseln Sie diese bei Bedarf.
