Producttype	Robotstofzuiger
Merk	Zoef Robot
Model	Sjaan (SR806W)
Afmetingen	Diameter 340 mm, hoogte 85 mm
Gewicht	3.4 kg
Voeding	Li-ion accu 2150 mAh, 14.6 V
Oplaadtijd	200 tot 300 minuten
Werktijd	90 minuten
Stofbakcapaciteit	0.5 liter
Reinigingsmodi	Automatisch, gelokaliseerd, langs muren, zigzag (Nod1-4)

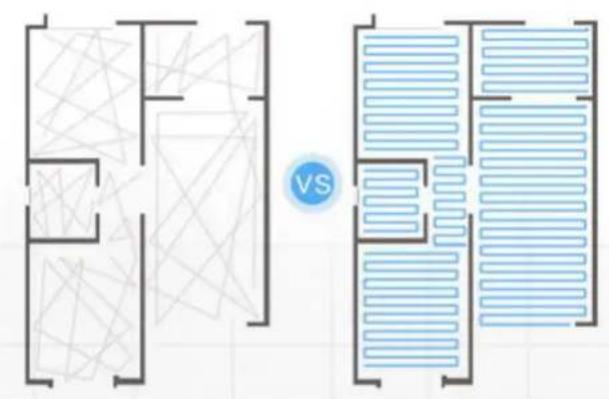

Gyroscoop	Ja, gestructureerde navigatie
Dweilfunctie	Ja, met waterreservoir en verwijderbare dweil
Bediening	Toetsen op apparaat, afstandsbediening, mobiele app
Connectiviteit	Wi-Fi (Zoef Robot app)
Inbegrepen accessoires	Oplaadstation, adapter, afstandsbediening zonder batterijen, 2 HEPA-filters, reinigingsborstel, 4 zijborstels, handleiding
Virtuele muur	Magnetische strip inbegrepen
Sensoren	Valbeveiliging, infrarood, botsing, stof
Onderhoud	Reinig borstels, stofbak en filters regelmatig; vervang filters maximaal elke 24 maanden
Veiligheid	Alleen voor gebruik binnenshuis; niet gebruiken op natte vloeren; buiten bereik van kinderen houden; geen brandbare stoffen opzuigen

Veelgestelde vragen - Sjaan Zoef Robot

Hoe start ik de robotstofzuiger Sjaan?

Zorg ervoor dat de ON/OFF-knop aan de zijkant op ON staat, druk vervolgens op de CLEAN-knop op het scherm of op de afstandsbediening.

Hoe plan ik een reinigingstaak?

In de standby- of oplaadmodus drukt u tweemaal op PLAN. Stel de tijd in met de toetsen HOME en WALL, bevestig vervolgens met CLEAN.

Hoe lang duurt het om de accu op te laden?

De eerste lading duurt ongeveer 12 uur. Volgende ladingen duren tussen 200 en 300 minuten.

Wat moet ik doen als de robot een foutcode weergeeft?

Raadpleeg het gedeelte Problemen oplossen in de handleiding. De codes duiden op problemen met sensoren, motoren of blokkades. Reinig de sensoren, controleer de wielen en borstels.

Hoe installeer ik de dweil op de robot?

Vul het waterreservoir, bevestig de dweil en plaats het reservoir onder de robot. Niet gebruiken op tapijten.

Hoe reinig ik de stofbak en de filters?

Leeg de bak na elk gebruik. Was de bak en de filters om de 15-30 dagen met water. Vervang de filters maximaal elke 24 maanden.

Kan ik de robot op natte vloeren gebruiken?

Nee, gebruik de robot niet op natte vloeren of in vochtige ruimtes zoals de badkamer.

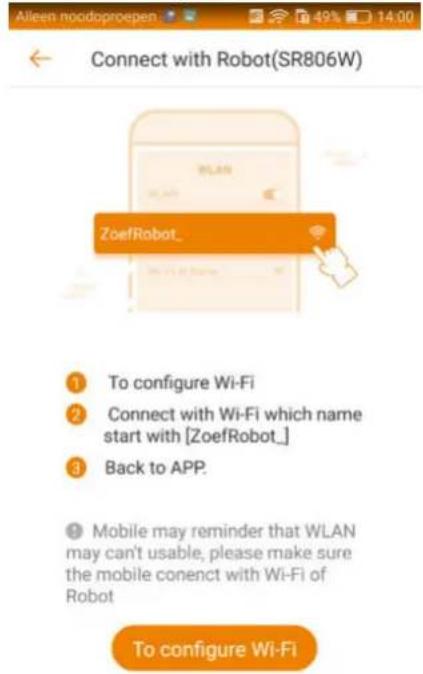

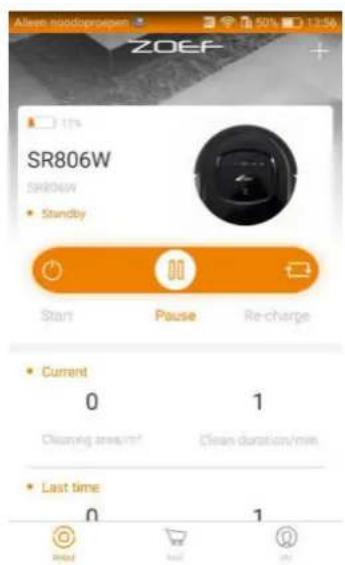

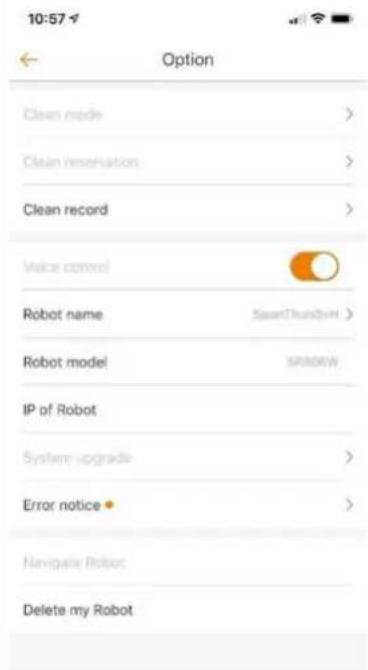

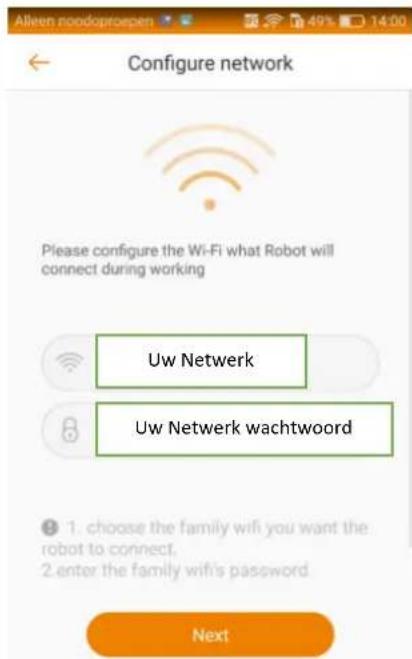

Hoe verbind ik de robot met de mobiele app?

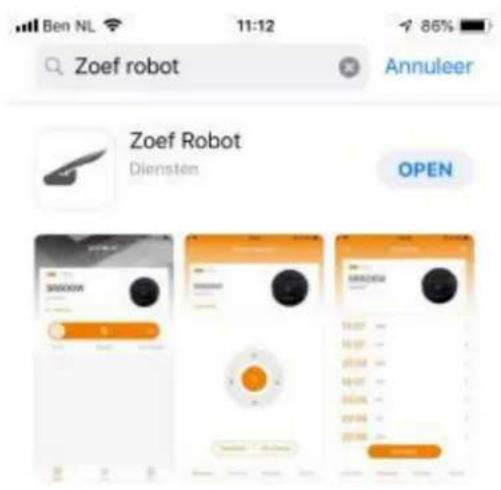

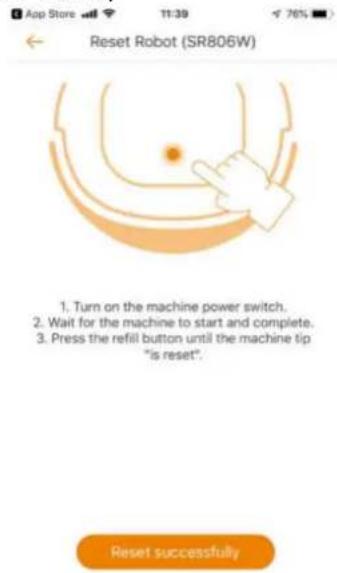

Download de 'Zoef Robot'-app, maak een account aan en houd de HOME-knop op de robot ingedrukt totdat hij piept. Maak verbinding met het Wi-Fi-netwerk 'ZoefRobot...' via de instellingen van uw telefoon en ga terug naar de app om te voltooien.

Kan de robot drempels overwinnen?

Nee, de robot kan alleen drempels lager dan 10 mm overwinnen.

Hoe vervang ik de zijborstels?

Reinig ze regelmatig. Vervang ze als ze beschadigd zijn. Zorg ervoor dat u de L- en R-markeringen respecteert bij het vervangen. Maximale levensduur: 12 maanden.

GEBRUIKSAANWIJZING Sjaan Zoef Robot

Bedankt voor het kopen van deze Zoef Robot Stofzuiger.

We hopen dat u veel plezier beleeft aan dit product en dat deze een onmisbare kracht in uw huishouden wordt.

Deze Zoef Robot is eenvoudig in gebruik. Het is echter wel van belang deze gebruiksaanwijzing goed door te lezen voordat u de Zoef Robot gaat gebruiken.

Tips.

Gebruik de stofzuiger vaak, dit levert het beste resultaat op.

Leeg na elke schoonmaakbeurt de stofbak en maak de filters schoon.

Maak voor een maximaal resultaat de zijborstels regelmatig schoon.

Verwijder haren en vuil dat zich rond de borstels heeft verzameld.

Veiligheid voorop!

Zorg ervoor dat u deze gebruiksaanwijzing volledig begrijpt voordat u het apparaat aanzet. Lees voordat u deze Zoef Robot stofzuiger voor het eerst gebruikt alle veiligheidsinstructies zorgvuldig door.

Inhoudsopgave

Belangrijke Veiligheidsinstructies 05

Product Kenmerken 07

Voorbereiding 09

Kennismaking met Sjaan 10

Inhoud van de Doos 11

Boven aanzicht 11

Onder aanzicht 11

Oplaadstation en afstandsbediening 12

Weergave Scherm (Display) 13

Gebruiken en Bediening 14

Opladen van de Batterij 14

Aan zetten / Stand-by / Slaap modus / Uit zetten 15

Een Afspraak Programmeren 16

Schoonmaak Instellingen 17

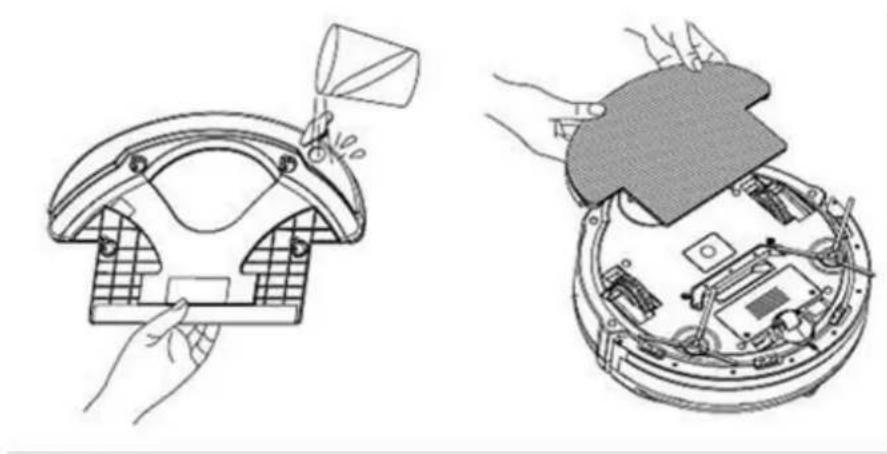

Dweil Installatie 18

Product Onderhoud 19

Schoonmaken van de Zij-borstels 19

Schoonmaken van de Stofbak en de Filters 19

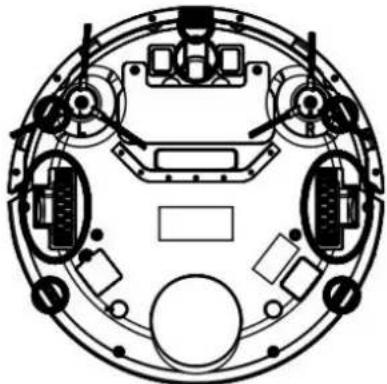

Schoonmaken van de Sensoren en de Wielen 20

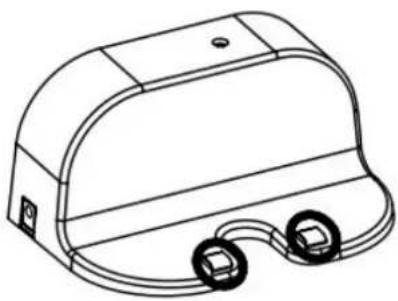

Schoonmaken van de Oplaad Punten 20

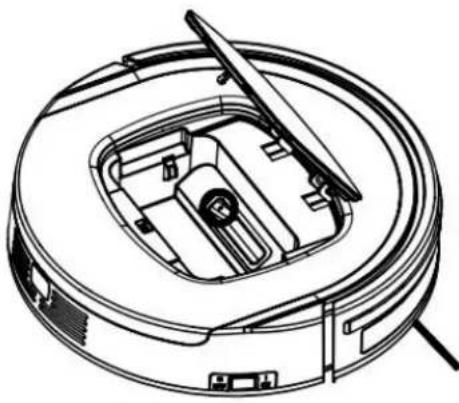

Schoonmaken van de Stof-inlaat en de stofsensor 20

Probleem oplossingen 21

Verwijderen van de Batterij 24

Product Specificaties 24

Belangrijke Informatie 25

Belangrijke Veiligheidsinstructies:

Betracht altijd de nodige voorzichtigheid bij het gebruik van uw Zoef Robot Stofzuiger. Om het risico op schade en letsel te beperken dienen de veiligheidsinstructies zorgvuldig te worden gelezen en dienen bij het instellen, gebruik en onderhoud de veiligheidsvoorzorgs maatregelen in acht genomen te worden!

Lees, voordat u verder gaat met het uitpakken van de, de onderstaande veiligheidsinstructies en veiligheidsvoorzorgsmaatregelen nauwkeurig door. Bewaar de gebruiksaanwijzing zodat u deze, indien nodig, op een later tijdstip nog eens kunt raadplegen.

Veiligheid:

- Dit product is alleen bestemd voor gebruik binnenshuis.

• Gebruik alleen onze originele, meegeleverde adapter om de Zoef Robot op te laden.
  Dit voorkomt beschadiging aan het product. Gebruik van een andere adapter leidt onmiddellijk tot het verlies van Garantie.
• Haal de Zoef Robot niet uit elkaar.
• Besproei of dompel de Zoef Robot of de adapter niet onder in water of andere vloeistoffen.
• Gebruik de Zoef Robot niet op natte vloeren of in ruimten waar het gevaar bestaat dat deze in contact komt met water.
• Gebruik de Zoef Robot niet in vochtige ruimten, zoals de badkamer.
• Zuig nooit brandbare stoffen op en zuig nooit as op voordat dit geheel is afgekoeld.
• Gebruik de Zoef Robot niet in de buurt van gevaarlijke plekken zoals een open haard of zwembad, of in de buurt van brandende voorwerpen (zoals een kaars of sigaret)
• Zorg ervoor dat het netsnoer niet beschadigd, dit kan een elektrische schok veroorzaken.

Waarschuwing:

• Gebruik de Zoef Robot nooit als de stekker, netsnoer, de net adapter of de Robot zelf beschadig is.
• Probeer de Zoef Robot nooit zelf te repareren. Dit leidt tot verlies van Garantie.
• De Zoef Robot mag niet gebruikt worden door personen (waaronder kinderen) met verminderde lichamelijke, zintuigelijke en/of geestelijke vermogens, of personen met gebrek aan ervaring en/of kennis, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht houdt of hun heeft uitgelegd hoe de Zoef Robot gebruikt dient te worden.
• Raak de Zoef Robot, snoer en adapter nooit aan wanneer uw handen nat zijn.
• Houd haar, lichaamsdelen en losse kleding uit de buurt van de borstel en andere bewegende onderdelen van de Zoef Robot.

• De Zoef Robot is alleen bedoeld voor het reinigen van vloeren. Dus niet voor het reinigen van stoelen, tafels of de trap.

• De Zoef Robot is geen kinderspeelgoed. Kleine kinderen en huisdieren dienen onder toezicht te staan wanneer Zoef Robot aan het werk is.

• Laat kinderen en/of huisdieren niet op de Zoef Robot staan of zitten.
• Zorg ervoor dat alle breekbare en losse voorwerpen zoals bv. vazen, kleding, papier, afstandsbediening, etc. van de vloer verwijderd zijn.
• Zorg ervoor dat de Zoef Robot niet verstrikt raakt in trekkoorden van jaloezieën of gordijn, netsnoeren of andere kabels. Dit kan gevaarlijke situaties opleveren. Wanneer de Zoef Robot over een netsnoer gaat en het meesleept kan het voorwerp omvallen of van een tafel of kast vallen.
• Gebruik de Zoef Robot niet voor het opzuigen van glasscherven en andere scherpe voorwerpen. Dit kan beschadigingen aan de Robot opleveren.
• Schakel de Zoef Robot altijd uit wanneer deze zich abnormaal gedraagt of een vreemde geur afgeeft, of wanneer er zich een gevaarlijke situatie voor doet.
• Waarschuw een ieder die in de ruimte is waar de Zoef Robot werkzaam is, om te voorkomen dat diegene over de Zoef Robot struikelt.
• De Zoef Robot is niet instaat om over een drempel te gaan die hoger is dan 10 mm. De Zoef Robot functioneert alleen in een omgevingstemperatuur tussen de 5 en 40 graden Celsius.

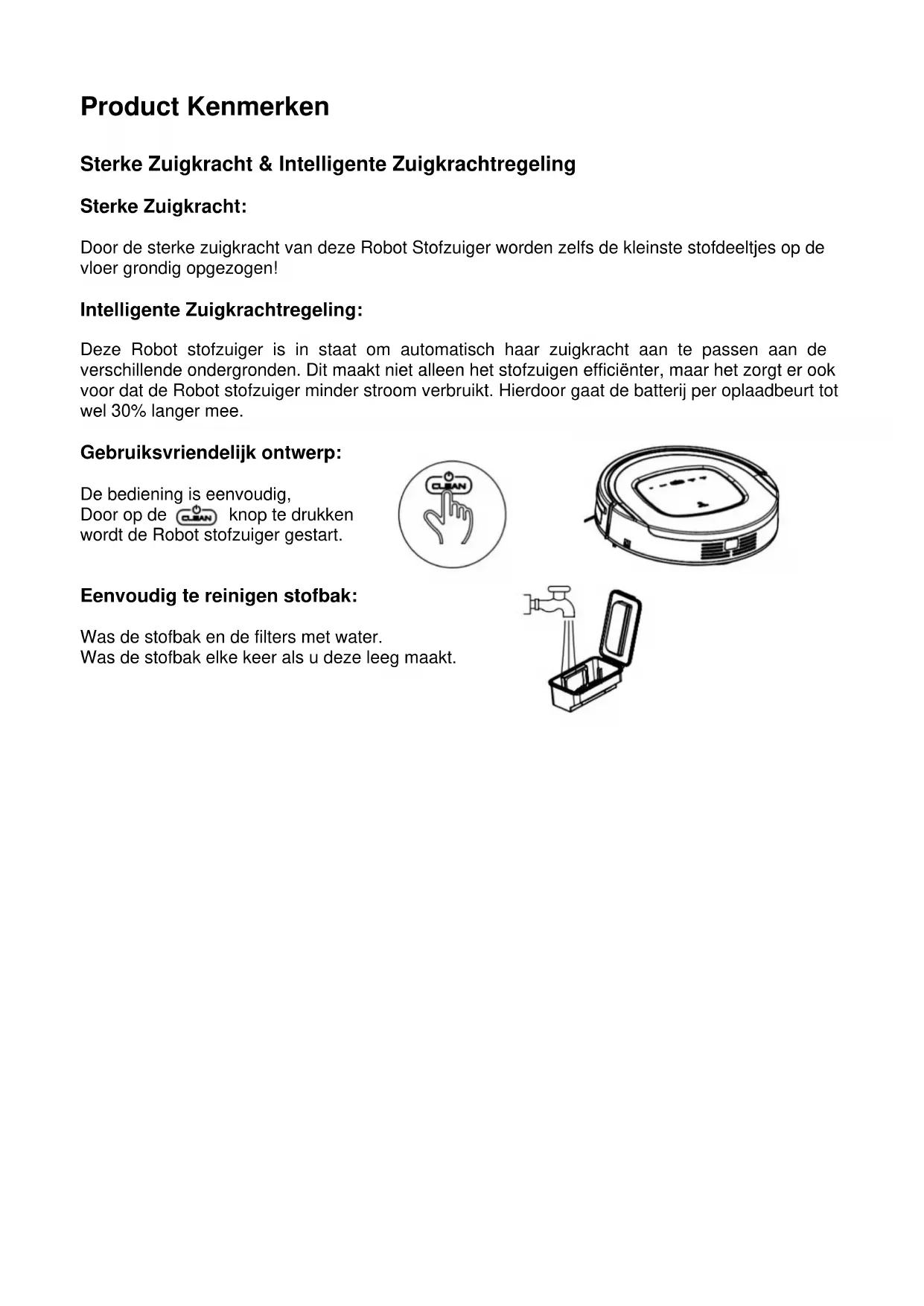

Product Kenmerken

Sterke Zuigkracht & Intelligente Zuigkrachtregeling

Sterke Zuigkracht:

Door de sterke zuigkracht van deze Robot Stofzuiger worden zelfs de kleinste stofdeeltjes op de vloer grondig opgezogen!

Intelligente Zuigkrachtregeling:

Deze Robot stofzuiger is in staat om automatisch haar zuigkracht aan te passen aan de verschillende ondergronden. Dit maakt niet alleen het stofzuigen efficiënter, maar het zorgt er ook voor dat de Robot stofzuiger minder stroom verbruikt. Hierdoor gaat de batterij per oplaadbeurt tot wel 30% langer mee.

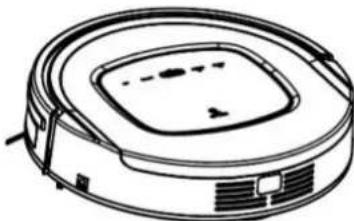

Gebruiksvriendelijk ontwerp:

De bediening is eenvoudig, Door op de CLEAN knop te drukken wordt de Robot stofzuiger gestart.

CLEAN

Eenvoudig te reinigen stofbak:

Was de stofbak en de filters met water. Was de stofbak elke keer als u deze leeg maakt.

Deze Robot stofzuiger heeft verschillende schoonmaak instellingen:

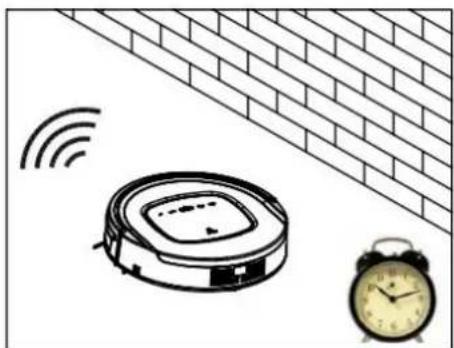

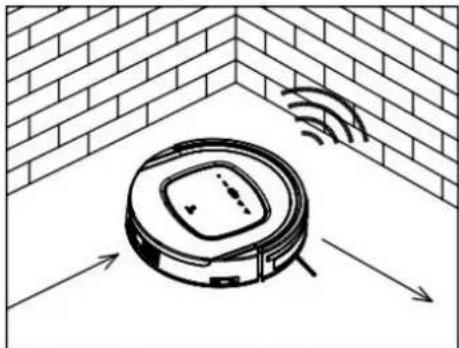

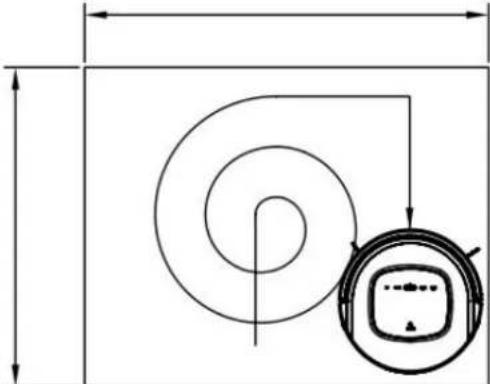

1. Auto cleaning (Auto modus)

De Robot zal de vloer automatisch schoonmaken en past haar schoonmaak aan de omstandigheden / obstakels aan. Door de gyrocoop functie gaat Sjaan gestructureerd door de kamer tot ze alles heeft gehad en gaat daarna terug naar het oplaadstation. In een kleine ruimte zal ze dus sneller klaar zijn dan bij een grotere ruimte.

LET OP: Als Sjaan in AUTO Clean stand is kan er geen andere modus gekozen worden.

In deze modus gaat de Robot stofzuiger langs de plinten of obstakels zuigen.

Wanneer de Robot stofzuiger geprogrammeerd is, zal deze haar oplaadstation verlaten op de door u ingestelde tijden.

Gooi de verpakking niet weg, deze kan in de toekomst nog van pas komen bij het opbergen of transporteren van Sjaan de Robot Stofzuiger.

Wanneer u Sjaan de Robot Stofzuiger en haar accessoires uitpakt zorg er dan voor dat de plastic zakken uit de buurt van baby's en kleine kinderen blijven om verstikkingsgevaar te vermijden.

Batterijen/Accu:

Voordat u Sjaan de eerste keer gaat gebruiken moet ze opgeladen worden. Dit kost ongeveer 12uur. Om de accu niet te beschadigen mogen alle onderdelen niet blootgesteld worden aan temperaturen onder de 5C en boven de 40C. De net adapter mag alleen aangesloten worden op een standaard wandcontactdoos.

Voor een optimale prestatie raden wij u aan Sjaan van Zoef Robot altijd opgeladen te bewaren. Wanneer Sjaan niet gebruikt wordt moet ze worden aangesloten aan de net adapter. Het intelligente oplaadsysteem zorgt ervoor dat Sjaan altijd opgeladen is, maar beschermt haar tegen overbelasting.

Om ongelukken te voorkomen dient er een persoon in dezelfde kamer als Sjaan aanwezig te zijn.

Controleer voor gebruik:

• Of de stofbak is leeg is. Zo niet maak deze leeg.
• Of de zuigmond vrij is. Zo niet maak deze vrij.
• Of de stofdoek recht is gemonteerd. Indien dit niet het geval is kan dit het functioneren beïnvloeden.

Kennismaking met Sjaan

Inhoud van de doos:

Nr.	Omschrijving	Aantal
1	Robot stofzuiger Sjaan	1
2	Oplaad station	1
3	Adapter	1
4	Afstandsbediening (zonder batterijen)	1
5	HEPA Filter	2
6	Schoonmaakborsteltje	1
7	Zij-borstels	4
8	Nederlandstalige gebruiksaanwijzing	1
1	2	3
4	5	6
7	8

Kennismaking met Sjaan

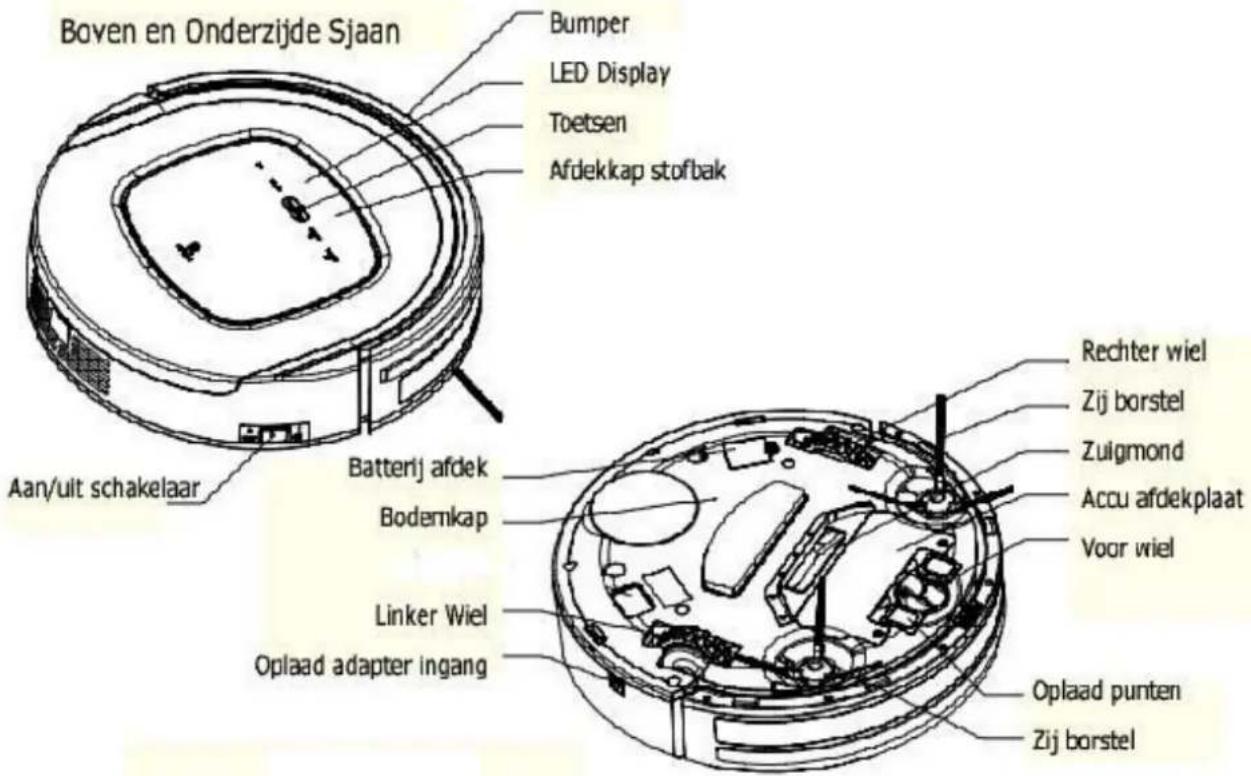

Boven en Onderzijde Sjaan Bumper LED Display Toetsen Afdekkap stofbak Aan/uit schakelaar Batterij afdek Bodernkap Linker Wiel Oplaad adapter ingang Rechter wiel Zij borstel Zuigmond Accu afdekplaat Voor wiel Oplaad punten Zij borstel

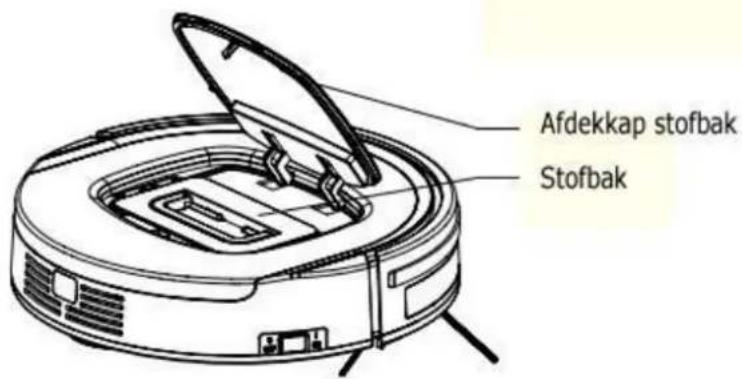

Afdekkap stofbak Stofbak

Primair filter

Stofbak

Kennismaking met Sjaan

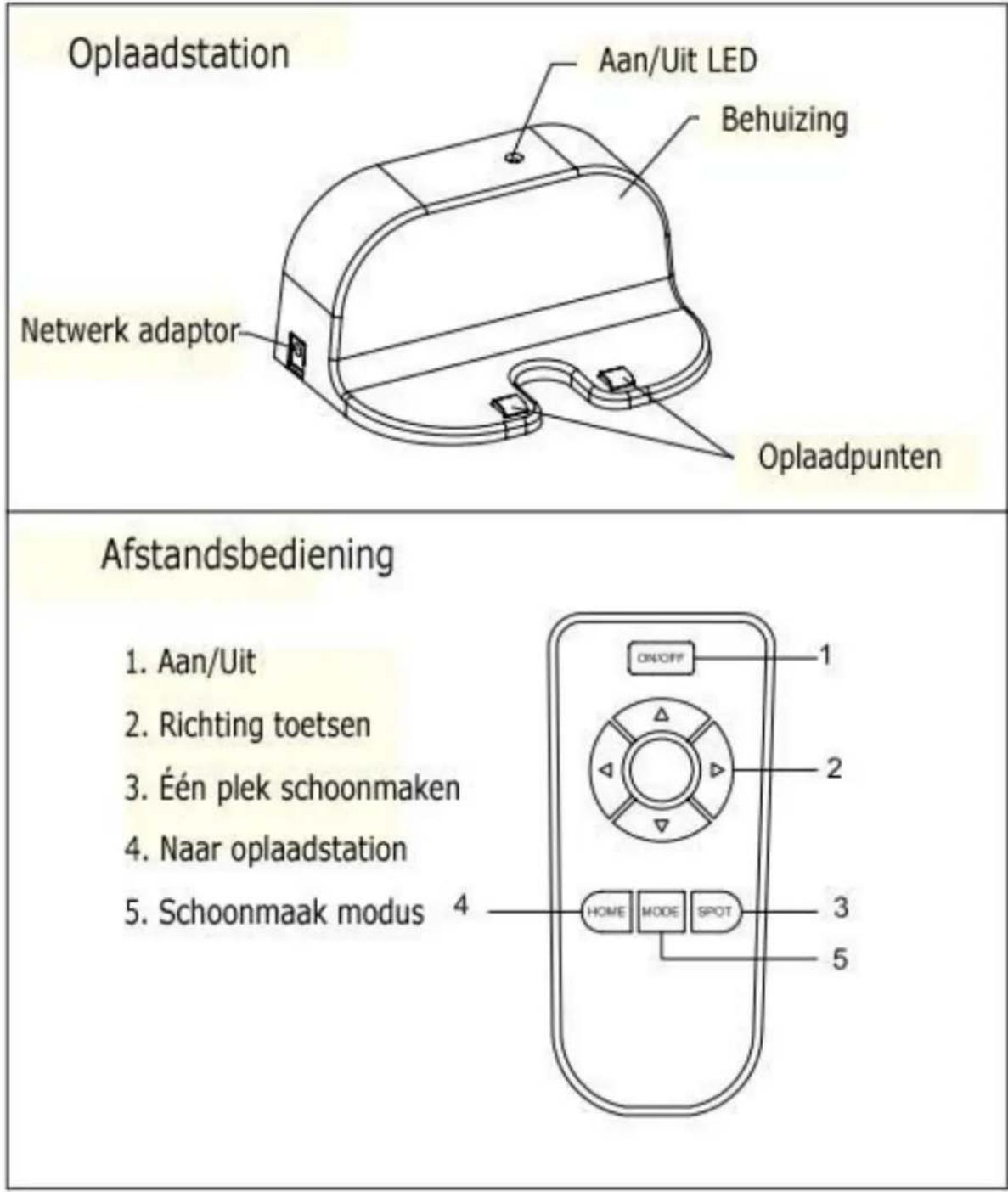

Oplaadstation Aan/Uit LED Behuizing Netwerk adaptor Oplaadpunten Afstandsbediening 1. Aan/Uit 2. Richting toetsen 3. Één plek schoonmaken 4. Naar oplaadstation 5. Schoonmaak modus 4 ON/OFF 1 2 3 5

Let op:

A. Plaats voor het gebruik twee AAA batterijen in de afstandsbediening.
B. Verwijder de batterijen wanneer u de afstandsbediening voor een langere periode niet gaat gebruiken.
C. Gebruik de afstandsbediening niet vlakbij het oplaadstation, Sjaan zal de opdracht niet herkennen en niet aan het werk gaan.

Kennismaking met Sjaan

88:88D scherm geeft de tijd instelling, oplaad status en foutcodes weer door middel van letters, cijfers of symbolen.

Knoppen

1. "MODE": Kies de modus

Druk, wanneer Sjaan in specifieke taak moet uitvoeren.

nod1:de robot gaat 1x1 vierkante meter middels een zig-zag route.

nod2: de robot gaat 2x2 vierkante meter middels een zig-zag route.

nod3: de robot gaat 3x3 vierkante meter middels een zig-zag route.

nod4: de robot gaat 1x1 vierkante meter middels een zig-zag route.

1. "PLAN": Knop om een Afspraak te programmeren.

Druk, wanneer Sjaan in de Stand-by modus staat, op deze knop om de Afspraken modus aan of uit te zeten.

1. "CLEAN": Schoonmaak knop

A. Druk op deze knop om van de Slaap stand in de Stand-by modus te gaan.

B. Druk deze knop langer dan drie seconde in om van de Stand-by modus in de Slaapstand te gaan.

C. Om de Afspraak instellingen te bevestigen in de Afspraken modus.

D. Beginnen met schoonmaken vanuit de Stand-by modus.

1. "HOME": Automatisch naar het oplaadstation / Vooruit bladeren in Afspraken modus

A. Druk op deze knop om vooruit te bladeren in de Afspraken modus.

B. Wanneer je in een andere modus op deze knop drukt gaat Sjaan naar haar oplaadstation en begint met opladen.

1. "WALL": Modus langs de wanden

A. Druk op deze knop om Sjaan langs de wand te laten schoonmaken.

Gebruik en Bediening

1. Batterij Opladen

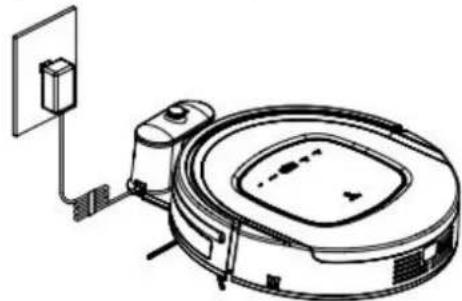

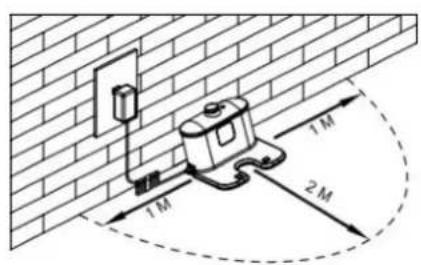

A. Plaatsen van het oplaadstation:

Plaats het oplaadstation tegen een muur en sluit deze aan op een stopcontact. Verwijder alle obstakels ongeveer 1 meter aan beide zijden en 2 meter voor het oplaadstation. Zie plaatje

1M 2M

B. Om de batterij op te laden moet de "ON/OFF" knop aan de zijkant van Sjaan op "ON" staan.

C. Sjaan kan op de volgende twee manieren opgeladen worden:

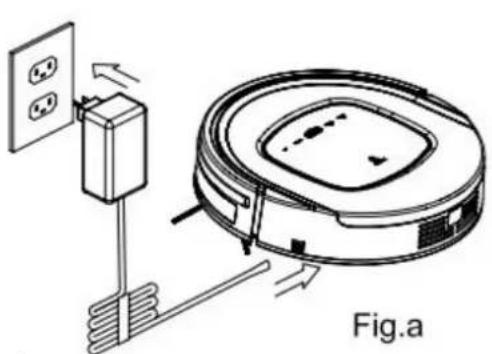

a. Plug de adapter in de robot stofzuiger en stop de stekker in het stopcontact, zie Fig. a.

b. Druk op" HOME" op Sjaan of op "HOME" op de afstandsbediening om Sjaan naar haar oplaadstation te laten gaan om de batterij op te laden, zie Fig. b.

Fig.a

a. Wanneer Sjaan aan het opladen is zal er op het LED scherm geleidelijk "11:11" van links naar rechts verschijnen.
b. Wanneer de batterij volledig is opgeladen zal er op het LED scherm "11:11" staan.
c. In stand-by modus, zal Sjaan het wanneer haar batterij bijna leeg is "please charge" (graag opladen) zeggen.
d. Wanneer Sjaan aan het werk is zal ze, wanneer haar batterij bijna leeg is, automatisch terugkeren naar haar oplaadstation.

Om optimale prestaties van de batterij te verzekeren:

a. Laad, voordat Sjaan voor het eerst gebruikt wordt, de batterij 12 uur op.
b. Laad de batterij op wanneer deze bijna leeg is.
c. Sjaan zal automatisch terug gaan naar haar oplaadstation wanneer ze klaar is met stofzuigen of wanneer haar batterij bijna leeg is.
d. Wanneer Sjaan een lange tijd niet gebruikt wordt, berg haar dan met een volledig opgeladen batterij op in een koele, droge ruimte. Zorg ervoor dat de "On/Off" knop op Off staat wanneer u haar weg zet.
e. Wanneer Sjaan langer dan 3 maanden niet gebruikt wordt, zet haar dan eerst 12 uur aan de oplader en berg haar dan op in een koele, droge ruimte. Zorg ervoor dat de "On/Off" knop op Off staat wanneer u haar weg zet.

Gebruik en Bediening

2. Aan zetten/ Stand-by/ Slaap modus/ Uit zetten

A. Aan zetten

a. Zet de "ON/OFF" knop aan de zijkant van Sjaan op "ON".
b. Druk op "CLEAN" op de display van Sjaan of op "ON/OFF" op de afstandsbediening om de robot te laten beginnen met stofzuigen.

Let op: Druk op "CLEAN" op de display van Sjaan om haar wakker te maken vanuit de slaap modus. Druk nogmaals op "CLEAN" en Sjaan begint automatisch met stofzuigen.

B. Standby

Stand-by betekent dat Sjaan klaar is om aan het werk te gaan. De Stand-by modus kan op twee manieren aangezet worden.

a. Druk tijdens het stofzuigen op "CLEAN" de display van Sjaan.
b. Druk tijdens het stofzuigen op de "ON/OFF" knop op de afstandsbediening.

C. Slaap modus

Sjaan kan uit haar Slaap modus worden gehaald door op "CLEAN" op de display te drukken of

op de "ON/OFF" knop op de afstandsbediening te drukken. Om Sjaan vanuit de Stand-by modus in de Slaap modus te zetten:

a. Houdt de "CLEAN" knop op Sjaan minimaal 3 seconde ingedrukt.
b. Sjaan zal automatisch naar de Slaap modus aan wanneer ze langer dan 60 seconde geen opdracht ontvangt.

D. Uit zetten

a. Zet de "ON/OFF" knop aan de zijkant van Sjaan op "OFF".

3. Een Afspraak Programmeren

U kunt Sjaan zo programmeren zodat ze automatisch, op de door u gewenste tijd, elke dag gaat stofzuigen.

4. Spraak AAN/UIT Zetten

Druk op "PLAN" en "HOME" tegelijk voor 3 seconden in. De Spraak terugkoppeling wordt AAN/UIT gezet.

Let op:

Sjaan kan alleen geprogrammeerd worden wanneer ze in de Stand-by of Oplaad modus staat. Wanneer ze in de Slaap modus staat druk op "CLEAN" op de display of op de "ON/OFF" knop op de afstandsbediening om haar wakker te maken. Is Sjaan aan het stofzuigen, zet haar dan eerst in de Stand-by of Oplaad modus.

Gebruik en Bediening

Programmeren met behulp van de knoppen op de display

A. Huidige tijd instellen (alleen in Stand-by of Oplaad modus)

a. Druk op "PLAN" op de display om de huidige tijd in te stellen.
b. Druk op "CLEAN" om de uren in te stellen, de linker twee nummers op het LED scherm gaan knipperen. Gebruik hiervoor de "HOME" en de "WALL" knop.
c. Druk nogmaals op "CLEAN" om de minuten in te stellen, de rechter twee nummers op het LED scherm gaan knipperen. Gebruik hiervoor de "HOME" en de "WALL" knop.
d. Druk nogmaals op "CLEAN" om de instelling te bevestigen.

B. Een afspraak plannen (alleen in Stand-by of Oplaad modus)

a. Druk twee keer achter elkaar op "PLAN" om te beginnen met het plannen van een afspraak. Op het LED scherm zal de laatste afspraak verschijnen of "00:00" wanneer er nog geen afspraak is geprogrammeerd.
b. Druk op "CLEAN" om de uren in te stellen, de linker twee nummers op het LED scherm gaan knipperen. Gebruik hiervoor de "HOME" en de "WALL" knop.
c. Druk nogmaals op "CLEAN" om de minuten in te stellen, de rechter twee nummers op het LED scherm gaan knipperen. Gebruik hiervoor de "HOME" en de "WALL" knop.
d. Druk nogmaals op "CLEAN" om de instelling te bevestigen.

C. Een afspraak annuleren

a. Zet de afspraak op 00:00. (zie stap B.)
b. Zet de "On/Off" aan de zijkant van Sjaan op "Off" en zet deze na 3 seconden weer op "On".

Let op:

a. Zet voordat u gaat programmeren de klok van de Robot stofzuiger gelijk met de echte tijd.
b. De Robot stofzuiger gaat uit van de door u ingestelde tijd wanneer ze volgens afspraak gaat stofzuigen.

Gebruik en Bediening

Schoonmaak instellingen

Druk op de "CLEAN" knop om Sjaan te laten stofzuigen. De verschillende schoonmaak instellingen zijn alleen te selecteren wanneer Sjaan aan het stofzuigen is. Druk op de MODE knop van de afstandsbediening om een schoonmaak instelling te selecteren. De instelling zal als volgt op het LED Scherm verschijnen:

Druk "MODE" wanneer Sjaan een specifieke taak moet uitvoeren.

Nod1: de robot zal via een zig-zag patroon op een oppervlakte van 1 x 1 meter werken.

Nod2: de robot zal via een zig-zag patroon op een oppervlakte van 2 x 2 meter werken.

Nod3: de robot zal via een zig-zag patroon op een oppervlakte van 3 x 3 meter werken.

Nod4: de robot zal via een zig-zag patroon op een oppervlakte van 4 x 4 meter werken.

Gebruik metalen strip

De metalen strip fungeert als een virtuele muur. Leg de strip bv in een deuropening en Sjaan zal de ruimte achter de strip niet betreden.

Sjaan is voorzien van een gyrocoop. Hierdoor gaat ze effectief de verschillende ruimtes af i.p.v. willekeurig. Dit zorgt voor een beter en sneller schoonmaak resultaat.

VS

Door de Gyrocoop werkt de directe handmatige besturing, zowel op de App als met de bijgeleverde afstandsbediening, alleen wanneer Sjaan in de stand-by modus staat. Dat wil zeggen wanneer de Fan/Ventilator via de App is uitgeschakeld.

Gebruik en Bediening Dweil Installatie

1. Open het water inlaat en laat langzaam water in de watertank lopen.
2. Sluit het water inlaat als de watertank vol is.
3. Plaats de dweil op de watertank.
4. Plaats de watertank met dweil op de onderzijde van Sjaan.

• Indien u droog wilt dweilen dient u het resterende water uit de watertank te laten lopen en een nieuwe droge dweil te bevestigen.
• Het is verboden de dweil en watertank te gebruiken op vloerbedekking of op een ruwe vloer.

Product Onderhoud

1. Schoonmaken van de zij borstels

Maak de zij borstels schoon wanneer er vuil aan zit en vervang ze wanneer ze kapot zijn. De maximale levensduur voor een zij borstel is 12 maanden.

Let op: Zorg ervoor dat bij het vervangen van de zijborstels de "L" en "R" op de zij borstels overeenkomen met de "L" en "R" op de onderkant van de Robot stofzuiger.

2. Schoonmaken van de Stofbak en de Filters

Maak de Stofbak na elke stofzuigbeurt leeg en schoon. Volg hierbij de stappen zoals beschreven in het onderstaande figuur.

A. Druk op Push om de afdekkap te openen			B. Neem de stofbak eruit
C. Verwijder het HEPA	D. Open de stofbak, verwijder het filter		E. Leeg de stofbak
F. Was de stofbak af en borstel het filter schoon		G. Plaats het primaire en HEPA filter terug in de stofbak.

Let op:

a. Was het HEPA filter en de Primaire filter elke 15\~30 dagen, afhankelijk van het gebruik. De maximale levensduur van de filters is 24 maanden.
b. Plaats het HEPA filter en de Primaire filter alleen terug wanneer deze helemaal droog zijn c. Het HEPA filter en de Primaire filter kunnen, indien nodig, altijd vervangen worden.
d. Droog de filters niet in de volle zon.

Product Onderhoud

3. Schoonmaken van de Sensoren en de Wielen

Maak de sensoren (zie onderstaande figuur) met een zachte doek voorzichtig schoon. Verwijder regelmatig het vuil en haren rondom de wielen.

4. Schoonmaken van de Oplaad Punten

Maak de oplaadpunten van zowel het Oplaadstation als de Robot stofzuiger (zie onderstaande figuur), met een zachte doek, regelmatig schoon.

5. Schoonmaken van de Stof-inlaat en de Stofsensor

Haal de Stofbak uit de Robot stofzuiger en maak, de Stof-inlaat en Stofsensor (zie onderstaande figuur), met een zachte doek goed schoon.

Gebruik voor het schoonmak Maak deze alleen schoon met

tinner of andere vloeistoffen.

Probleem oplossingen

Fout codes voor de Sensoren

Fout Code	Oorzaak	Oplossing
AUBF	Stof-inlaat is geblokkeerd	Maak de Stof-inlaad schoon
AUBN	Stofbak is niet of foutief geplaatst	Plaats de Stofbak op de juiste manier
E1XX	Foutmelding Linker bots schakelaar	Controleer de gevoeligheid van de bumper
E2XX	Foutmeldeing Rechter bots schakelaar
E3XX	Foutmelding linker en rechter bots schakelaar
E4XX	Linker wiel is van de grond	Zet de robot op een vlakke ondergrond
E5XX	Linker wiel is van de grond, foutmelding Linker bots schakelaar	Zet de ropbot op een vlakke ondergrond en Controleer de gevoeligheid van de bumper
E6XX	Linker wiel is van de grond, foutmeldeing Rechter bots schakelaar
E7XX	Linker wiel is van de grond, foutmelding Linker en Rechter bots schakelaar
E8XX	Rechter Wiel is van de grond	Zet de robot op een vlakke ondergrond
E9XX	Rechter wiel is van de grond, foutmelding Linker bots schakelaar	Zet de ropbot op een vlakke ondergrond en Controleer de gevoeligheid van de bumper
EAXX	Rechter wiel is van de grond, foutmelding linker en rechter bots schakelaar
EBXX	Rechter wiel is van de grond, foutmelding Linker en Rechter bots schakelaar
ECXX	Linker en Rechter Wielen zijn van de grond	Zet de robot op een vlakke ondergrond
EDXX	Linker en Rechter Wielen zijn van de grond, foutmelding Linker bots schakelaar	Zet de ropbot op een vlakke ondergrond en Controleer de gevoeligheid van de bumper
EEXX	Linker en Rechter Wielen zijn van de grond, foutmeldeing Rechter bots schakelaar
EFXX	Linker en Rechter Wielen zijn van de grond, foutmelding Linker en Rechter bots schakelaar
EXX1	Linker Anti-val sensor ziet een diepte	Maak de Anti-val sensoren op de onderkant van de robot schoon
EXX2	Voorste Anti-val sensor ziet een diepte
EXX3	Linker en voorste Anti-val sensoren zien een diepte	Maak de voorste sensor en de Anti-val sensoren op de onderkant van de robot
EXX4	Rechter Anti-val sensor ziet een diepte	Maak de Anti-val sensoren op de onderkant van de robot schoon
EXX5	Linker en Rechter Anti-val sensor zien een diepte
E XX6	Rechter en voorste Anti-val sensoren zien een diepte	Maak de voorste sensor en de Anti-val sensoren op de onderkant van de robot
EXX7	Rechter, voorste en Linker Anti-val sensoren zien een diepte
EXX8	Rechter Infarood sensor op de voorbumpe ziet een obstakel	Maak de sensor op de voorbumper schoon

Probleem oplossingen

Fout codes voor de Sensoren

Fout Code	Oorzaak	Oplossing
EXX9	Linker Anti-val sensor ziet een diepte, Rechter Infarood sensor op de voorbumper ziet een obstakel	Maak de voorste sensor en de Anti-val sensoren op de onderkant van de robot
EXXA	Voorste Anti-val sensor ziet een diepte Rechter Infarood sensor op de voorbumper ziet een obstakel
EXXB	Linker en voorste Anti-val sensoren zien een diepte, Rechter Infarood sensor op de voorbumper ziet een obstakel
EXXC	Rechter Anti-val sensor ziet een diepte, Rechter Infarood sensor op de voorbumper ziet een obstakel
EXXD	Linker en Rechter Anti-val sensor zien een diepte, Rechter Infarood sensor op de voorbumper ziet een obstakel
EXXE	Rechter en voorste Anti-val sensoren zien een diepte, Rechter Infarood sensor op de voorbumper ziet een obstakel
EXXF	Rechter, voorste en Linker Anti-val sensoren zien een diepte, Rechter Infarood sensor op de voorbumper ziet een obstakel
EX1X	Linker Infarood sensor op de voorbumper ziet een obstakel	Maak de sensor op de voorbumper schoon
EX2X	Middelste Infarood sensor op de voorbumper ziet een obstakel
EX3X	Middelste en Linker Infarood sensoren op de voorbumper zien een obstakel
EX4X	Rechter Infarood sensor op de voorbumper ziet een obstakel
EX5X	Linker en Rechter Infarood sensoren op de voorbumper zien een obstakel
EX6X	Middelste en Rechter Infarood sensoren op de voorbumper zien een obstakel
EX7X	Linker, Middelste en Rechter Infarood sensoren op de voorbumper zien een obstakel
EX8X	Infrarood muur sensor in de voorbumber ziet een obstakel
EX9X	Infrarood muur sensor in de voorbumber en de link infrarood sensor zien een obstakel
EXAX	Infrarood muur sensor in de voorbumber en de middelste infrarood sensor zien een obstakel
EXBX	Infrarood muur sensor in de voorbumber en de linker en middelste infrarood sensor zien een obstakel
EXCX	Infrarood muur sensor in de voorbumber en de rechter infrarood sensor zien een obstakel
EXDX	Infrarood muur sensor in de voorbumber en de linker en rechter infrarood sensor zien een obstakel
EXEX	Infrarood muur sensor in de voorbumber en de rechter en middelste infrarood sensor zien een obstakel
EXFX	Infrarood muur sensor in de voorbumber en de linke rechter en middelste infrarood sensor zien een obstakel

Probleem oplossingen

Fout codes voor de motor

Fout code	Oorzaak	Oplossing
L01X	Fan overbelast	Maak de Stofbak schoon
L0X1	Linker Wiel overbelast	Controleer of Wielen en Borstels vrij van vuil en haren zijn. Zo niet verwijder dit.
L0X2	Rechter Wiel overbelast
L0X3	Linker en Rechter Wiel overbelast
L0X4	Linker Zij-Borstel overbelast
L0X5	Linker Wiel en Linker Zij-Borstel overbelast
L0X6	Rechter Wiel en Linker Zij-Borstel overbelast
L0X7	Beide Wielen en Linker Zij-Borstel overbelast
L0X8	Rechter Zij-Borstel overbelast
L0X9	Linker Wiel en Rechter Zij-Borstel overbelast
L0XA	Rechter Wiel en Rechter Zij-Borstel overbelast
L0XB	Beide Wielen en Rechter Zij-Borstel overbelast
L0XC	Linker en Rechter Zij-Borstels overbelast
L0XD	Linker Wiel en Beide Zij-Borstels overbelast
L0XE	Rechter Wiel en Beide Zij-Borstels overbelast
L0XF	Linker en Rechter Wiel en Linker en Rechter Zij-Borstel overbelast
L02X	Hoofdborstel is overbelast

Let op:

1. Er is geen probleem wanneer de display L000 aangeeft
2. X staat voor een letter of nummer dat verschijnt op de display bij een foutmelding
3. Wanneer er E001 or E004 verschijnt, zoek de bijbehorende oplossing in bovenstaande lijst.
4. Wanneer er EC07 verschijnt, zoek onder ECXX en EXXX de bijbehorende oplossing in bovenstaande lijst
5. Het zelfde geldt voor EE91 op de display. Zoek onder EXX1, EEXX en EX9X de bijbehorende oplossing in bovenstaande lijst.
6. Wanneer bovenstaande oplossingen niet werken, prober dan het volgende:
   a. Reset de robot door deze uit te zetten en daarna weer aan te zetten.
   b. Wanneer de melding na het resetten blijft staan, neem dan contact op met de after sales.
7. UV Licht is schadelijk voor de ogen, kijk daarom niet direct in het UV Licht wanneer de Robot op de kop ligt.

Batterij Verwijderen

1. Verwijder de schroeven van de afdekplaat met een schroevendraaier
2. Verwijder de afdekplaat.
3. Haal de batterij eruit.
4. Maak de verbinding tussen de batterij en de Robot voorzichtig los.

Let op:

Gebruik alleen een originele batterij, dit om beschadiging aan de Robot Stofzuiger te voorkomen.

Product specificities

Naam	Sjaan	Typenummer: SR806W
Specificaties	Diameter	340mm
	Hoogte	85mm
	Gewicht	3.4Kg
Electrische Specificaties	Vermogen	14.6V
	Batterij	Li-ion 2150mAh
Schoonmaak Specificaties	Stofbak inhoud	0.5 liter
	Opladen	Automatisch Opladen / Handmatig Opladen
	Schoonmaak Modus	Auto-, Op één plek-, langs de plinten- en zig-zag modus
	Oplaadtijd	Tussen 200~300 min.
	Werktijd	90 minuten
Knop type op de Robot		Touch (LED display)

Belangrijke informatie

Reserve onderdelen en Verbruiksartikelen:

Vervang altijd met alleen originele Zoef Robot reserveonderdelen. Deze zijn verkrijgbaar bij de geautoriseerde vakhandel en via www.zoefrobot.nl

Kwaliteit:

Onze fabrieken zijn onafhankelijk gecontroleerd op kwaliteit. Onze producten worden gemaakt met behulp van het ISO9001 systeem.

Milieu:

Dit toestel valt onder de "European Directive 2002/96/EC on Wast Electrical and Electronic Equipment" (WEEE)

De accu van de Zoef Robot bevat stoffen die schadelijk kunnen zijn voor het milieu. Gooi de accu niet weg met het normale huisafval, maar lever deze in bij een officieel inzamelpunt voor batterijen.

Gooi de Zoef Robot aan het eind van haar levensduur niet weg met het normale huisafval, maar lever deze in bij een door de overheid aangewezen inzamelpunt om het te laten recyclen.

Voordat u uw Zoef Robot wegdoet en inlevert, dient u de accu te verwijderen. Op deze manier levert u een bijdrage aan een schoner milieu.

Garantie:

Uw Zoef Robot is met de grootste zorg ontwikkeld en ontworpen.

Wanneer uw Zoef Robot onverhoopt gerepareerd dient te worden kunt u contact opnemen met het verkoop punt waar u het toestel gekocht heeft of kijk op de website van: www.zoefrobot.nl. Het eerste jaar zit er op uw Zoef Robot fabrieksgarantie, met uitzondering van de accu (6 maanden) en de aan slijtage onderhevige onderdelen. Ook daarna kunt u voor service bij ons terecht.

APP GEBRUIKSAANWIJZING

BELANGRIJKE INSTRUCTIES – BEWAAR DEZE GOED

Your Robot Brand

1. Registreren.

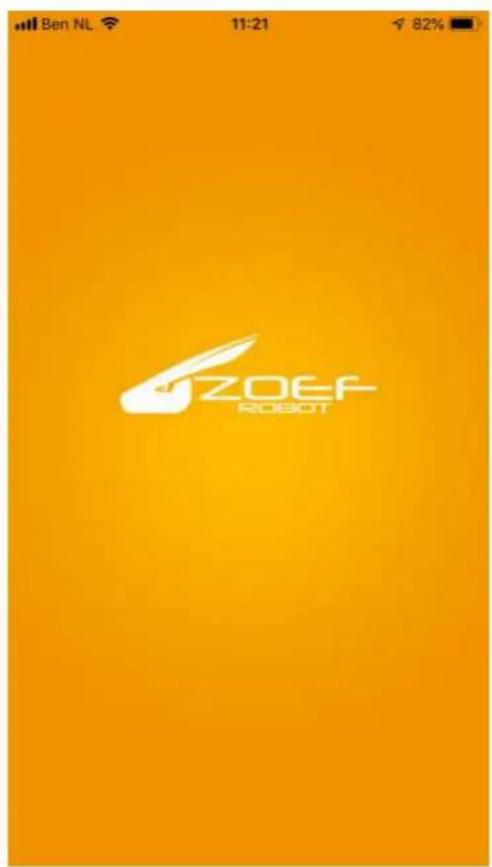

Download de App in de Apple Store (Zoek op Zoef Robot) of op Google Play (Zoek op Zoef Robot)

Ben NL 11:12 86% Zoef robot Annuleer Zoef Robot Diensten OPEN

A. Selecteer Europa en toets Enter APP

B. Maak een account aan door je email adres in te vullen een "Password" (Wachtwoord) te kiezen. Toets Register om te bevestigen en aan te maken. Of toets "Please login if you have account als je al eerder een account hebt aangemaakt en deze wil gebruiken.

Welcome

Email

日

Password

6

2. Maak verbinding met uw Robot Stofzuiger.

Stap 1: Toets + om een robot tot te voegen

Stap 3: Zet de Robot Stofzuiger aan en houdt de "Home" knop op de Robot Stofzuiger ingedrukt totdat de Robot Stofzuiger gaat piepen.

(Refil=Home)

Stap 4: Maak bij instelling connectie met het wifi netwerk ZoefRobot.. Ga daarna terug naar de APP

Stap 5: Vul de gegevens van uw huis Wifi netwerk in. Toets op Next.

Als de installatie klaar is ziet u onderstaand overzichtsscherm. Hier kunt je de robot aan en uitzetten of naar het oplaadstation sturen. Tevens is de status van de batterij zichtbaar

Door op het plaatje of typenummer te toetsen ga je naar de verdere instellingen.

Alleen hoodoprogen ZOEF SR806W SR806W • Standby Start Pause Re-charge • Current 0 1 Cleaning area/mm² Clean duration/min • Last time 0 1

Hier kun je de laatst afgelegde route van de robot zien. Kun je hem Starten en laen stoppen en haar naar het oplaadstation sturen. Toets om de robot handmatig te besturen (zuigt niet) of kies een andere modus via ... (rechter boven hoek)

Als je .... Toetst kun je vanuit hier de planning (Clean Reservation), Clean Record (zie hoeveel er is stofgezogen) Of de foutmeldingen (Error notice) zien als er iets mis is.

De Robot is voorzien van een gyrocoop. Als de robot geprogrammeerd is maakt ze hier altijd gebruik van. Dat betekent dat als ze alles gehad heeft terug gaat naar het oplaadstation. De werkingsduur wordt dus bepaald door de grote van de kamer.

ZOEF ROBOT

ZOEF ROBOT

SJAAN

Oplaadstation Aan/Uit LED Behuizing Netwerk adaptor Oplaadpunten Afstandsbediening 1. Aan/Uit 2. Richting toetsen 3. Één plek schoonmaken 4. Naar oplaadstation 5. Schoonmaak modus 4 ON/OFF 1 2 3 5

Achtung:

A. Druk op Push om de afdekkap te openen			B. Neem de stofbak eruit
C. Verwijder het HEPA	D. Open de stofbak, verwijder het filter		E. Leeg de stofbak
F. Was de stofbak af en borstel het filter schoon		G. Plaats het primaire en HEPA filter terug in de stofbak.

Achtung:
