GEBRUIKSAANWIJZING PDEXS 150 B2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

IAN 275679

GB IE DK

NL BE

GB IE

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Vertaling van de originele gebruiksaanwijzing Pagina 39

Gebruik in overeenstemming met bestemming 40
Uitrusting 40
Inhoud van het pakket 40
Technische gegevens 40

Algemene veiligheidsvoorschriften voor persluchtapparaten 41

Risico's van weggeslingerde delen 42
Risico's van verstriking 42
Risico's in bedrijf 42
Risico's door herhaalde bewegingen 42
Risico's door accessories 43
Risico's op de werkplek 43
Risico's door stof en dampen 43
Risico's door lawaai 44
Risico's door trilling 44
Bijkomende veiligheidsvoorschriften voor pneumatische machines 44
Apparaatspecifiekeveiligheidsvoorschriftenvoor schuurmachines 45

Vór de ingebruikname 45

Montage van de steeknippel 45
Montage van de schuurzool 45
Schuurpapierschijf selecteren 46
Montage van de schuurpapierschijf 46
Smering 46
Olie bijvullen 46
Aansluiting op een persluchtbron 47

Bediening 47

In-/uitschakelen 47
Regeling van het schuurvermogen 47
Schuren 47
Werkinstructies 48

Onderhoud en reiniging 48

Problemen oplossen 49

Afvoeren 49

Garantie 49

Service 50

Importeur 50

Vertaling van de oorspronkelijke conformiteitsverklaring 50

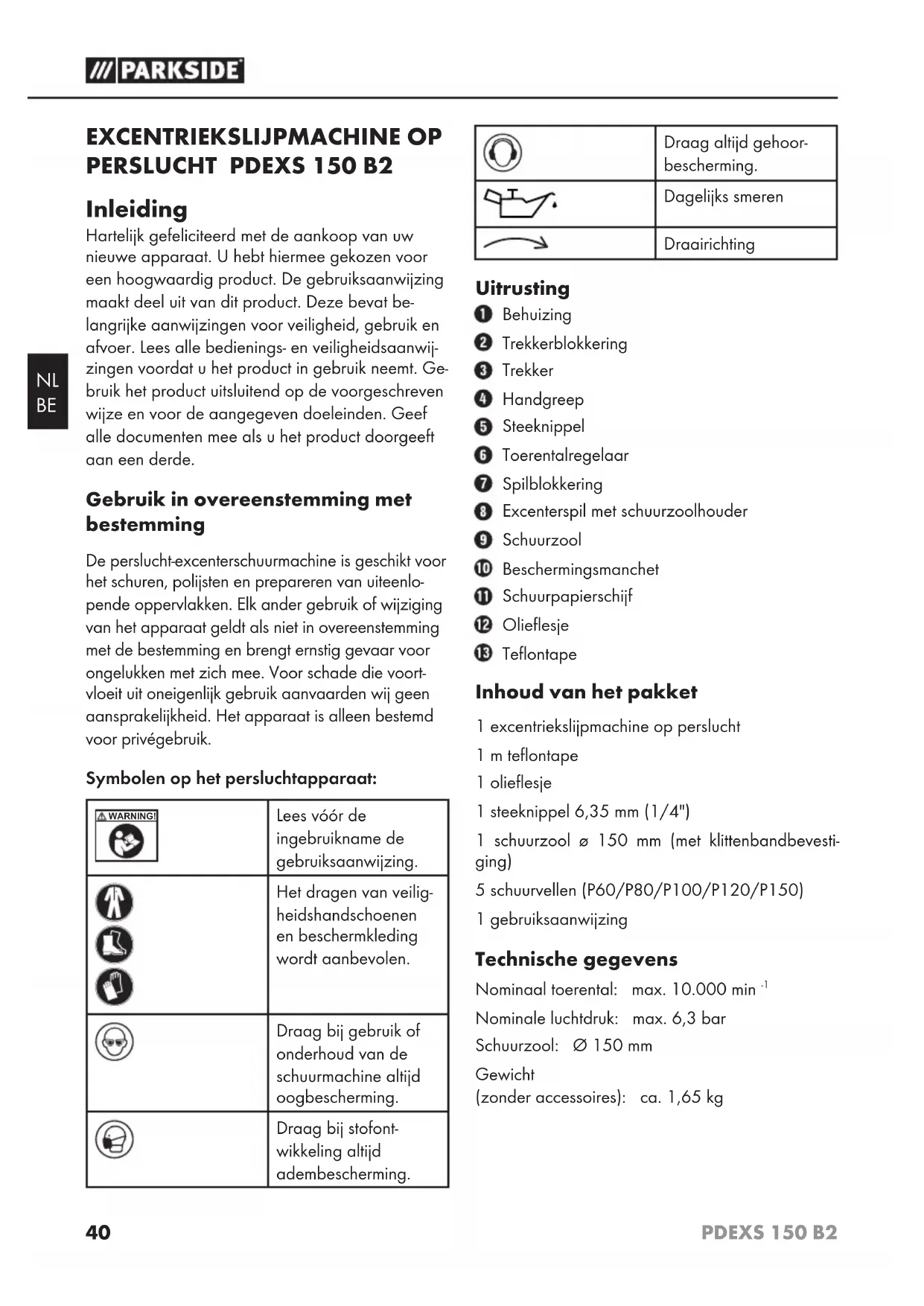

EXCENTRIEKSLIJPMACHINE OP PERSLUCHT PDEXS 150 B2

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw neue apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen vooreiligheid, gebruik en afvoer. Lees alle bedienings- eneiligheidsaanwijzingen voordat u het product in gebruik neemt. Gebruik het productuitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

De perslucht-excenterschuurmachine is geschikt voor het schuren, polijsten en prepareren van uiteenlopende oppervlokken. Elk ander gebruik of wijziging van het apparaat geldt als Niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. Voor schade die voortvloeituit oneigenlijk gebruik aanvaarden wij geen aansprakelijkheid. Het apparaat is alleen bestemd voor privégebruik.

Symbolen op het persluchtapparaat:

WARNING!	Lees vór de ingebruikname de gebruiksaanwijzing.
	Het dragen van veilig- heidshandschoenen en beschermkleding wordt aanbevolen.
	Draag bij gebruik of onderhoud van de schuurmachine altijd oogbeschering.
	Draag bij stofont- wikkeling altijd adembeschering.

	Draag altijd gezoor-bescherming.
	Dagelijks smeren
	Draairichting

Ultrusting

1 Behuizing
2 Trekkerblokkering
3 Trekker
Handgreep
5 Steeknippel
Toerentalregelaar
7 Spilblokkering
8 Excenterspil met schuurzoolhouser
9 Schurzool
10 Beschermingsmanchet
1 Schuurpapierschijf
12 Olieflesje
13 Teflontape

Inhoud van het pakket

1 excentriekslijpmachine op perslucht
1 m teflontape
1 olieflesje
1 steenkippel 6,35 mm (1/4")
1 schuurzool 150 mm (met klittenbandbevestiging)
5 schuurvellen (P60/P80/P100/P120/P150)
1 gebruiksaanwijzing

Technische gegevens

Nominaal toerental: max. 10.000 min

Nominate luchtdruk: max. 6,3 bar

Schurzool: 150mm

Gewicht

(zonder accessoires): ca. 1,65 kg

Geluidsemissiewaarden:

Gemeten waarde voor geluid vastgesteld conform ISO 15744:

Geluidsdrukniveaua: 90,4 dB (A) pA

Onzekerheid: K_pA = 3 ~dB

Geluidsvermögensniveau: _VA = 101.4 dB (A)

Onzekerheid: 3 dB K WA

Draag gehoorbescherming!

Trillingssemissiewaarde:

Totale trillingswaarde vastgesteld conform ISO 28927-3 en EN 12096:

$$ a _ {h} = 8, 2 7 \mathrm {m} / \mathrm {s} ^ {2} $$

Onzekerheid K = 0,82m / s^2

WAARSCHUWING!

Het in deze gebruiksaanwijzingen vermelde geluidsemissieniveau is gemeten conform een in ISO 15744 genormeerde meetprocedure en kan worden gebruikt voor apparaatvergelijking. Het geluidsemissieniveau verandert afhankelijk van het gebruik van het persluchtgereedschap en kan in bepaaldeGeVallen hoger zichn dan de in deze gebruiksaanwijzingen aangegeven waarde. De geluidsemisiebelasting kan worden anderschat wanner het persluchtgereedschap regelmatig op een dergelijk manier worden gebruikt.

OPMERKING

Voor een nauwkeurige beoordeling van de geluidsemissiebelasting tijdens een bepaalde werkperiode要去en ook de tijden worden meegerekend waarin het apparaat is uitgeschakeld, of wel loopt, maar nicht worden gebruikt. Dit kan de geluidsemissiebelasting over de totale werkperiode duidelijk verminderen.

Algemeneveiligheidsvoorschriften voor persluchtapparaten

WAARSCHUWING!

Voor meerere gevaren: de veiligheidsvoorschriften dieren voorafgaand aan het opzeten, de werking, de reparatie, het onderhoud en het verwisselen van accessoires op de schuurmachine voor schuurpapier of polijstgereedschappen, en voor het werken in de buurt van het apparaat, te worden gelezen en begrepen. Indien u dit nalaat, kan dit leiden tot zwaar lichamelijk letsel.
De schuirmachine voor schuurpapier of polijst-gereedschappen mag uitsluitend door ter zake gekwalificeerde en opgeleide Personen worden opgesteld, ingesteld of gebruikt.
Deze schuirmachine voor schuurpapier of polijstgereedschappen mag Niet worden gemodifieerd. Wijzigingen kan den de werkzaamheid van de veiligheidsmaatregelen verminderen en de risico's verhogen voor wie het apparaat bedient.
Deveiligheidsvoorschriftenmogenietverlenen gaan -geefzeaan degene die het apparaat bedient.
Gebruik nooit beschadigde schuurmachines voor schuurpapier of polijstgereedschappen.
Het apparaat moet regelmatig aan een inspectie worden onderworpen, om te controleren of het apparaat is gemarkeerd met de in deze gebruiksaanwijzing voorgeschreven nominale waarden en aanduidingen. De gebruiker要去 contact opnemen met de fabrikant om eventuèle verrangende plaatjes aan te vragen.

Risico's van wegsglingerde delen

Bij een breuk van het werkstuk of van accessoires of zelfs van het apparaat zich hun denen met hoge snugelid weggeslingererd worden.
Bij het werkken met de schuurmachine voor schuurpapier of polijstgereedschappen resp. bij het verrangen van accessoires要去 altijd slagbestendige oogbescheming worden gedragen. De beschemingsgraad要去 voor elk afzonderlijk gebruik beoordeeld worden.
Bij werkzaamheden boven het hoofd要去 een beschermende helm gedragen worden. Houd in dergelijkke gezallen ook rekening met de risico's voor andere Personen.
Zorg ervoor dat het werkstuk goed vastgeklemd worden.

Risico's van verstriking

Verstikking, scalperen en/of snijwonden können optreden wanner losse kleding, sieraden, kettingen,haar,of handschoenen Niet uit de buurt van het apparaat en de accessoires worden gehouden.

Risico's in bedrivf

Bij gebruik van het apparaat+kunnen de handen van degene die het apparaat bedient blootgesteld zich aan risico's zoals snij- en schaafwonden en aan warmte. Draag geschikte handschoenen om de handen te beschermen.
Degenen die het apparaat bedieren en onderhonden, moeten fysiek in staat zich om de grootte, het gewicht en de prestaties van het apparaat te hanteren.
Houd het apparaat juist vast: wees voorbereid op de gebruikelijke of plotselinge bewegingen - houd beiden handen maar.
Let erop dat uw lichaam in balans is en dat u stevig staat.
Schakel apparaatuit in het geval van een stroomonderbreking.
Gebruik enkel de door de fabrikant aanbevolen smeermiddelen.

Draag een beschembril; het dragen van veiligheidshandschoenen en beschemkleding worden aanbevolen.
- Controller de schuurzool als voor gebruik. Gebruik de machine Niet als de schuurzool geschued, gebroken ofGeVallen is.
Vermijd direct contact met de bewegende schuurzool, om bekneld raken of snijden van de handen of andere lichaamsdelen te voorkomen. Draag passende handschoenen als handbescherming.
Gebruik de machine nooit zonder schuurmiddelen.
Er bestaat gevaar voor een elekstrostatische ont- lading wonneer de machine worden gebruikt op kunststof en andere Niet-geleidende materialen.
Door stof en dampen,veroorzaakt door het schuren en polijsten, kan een potentieel explosieve atmoseer ontstaan. Er moet altijd gebruik worden gemaakt van een bij het te bewerken materiaal passend stofafzug- of stofonderdrukkingssystem.

Risico's door herhaalde bewegingen

Beroepsmatig gebruik van een schuurmachine voor schuurpapier of polijstgereedschappen kan bij degene die het apparaat bedient, leiden tot fysieke klachten in handen, Armen, nik, scholders of andere delen van het lichaam.
Bij het gebruik van een schuurmachine voor schuurpapier of polijstgereedschappen要去 degene die het apparaat bedient een geschikte lichaamshouding aannemen en ervoor zorgen dat hij stevig staat, en lichaamshoudingen vermijden waar bij het moeilijk is in evenwicht te blijven. Bij lang werken met het apparaat verdient het aanbeveling van tijd tot tijd van lichaamshouding te veranderen om fysiek ongemak en vermoeidheid te vermijden.
Negeer de volgende symptomen van fysiek ongemak Niet: aanhoudend onwel zijn of herhaald onwel worden, ongemakken, kloppingen, bij tintelingen, versuffing, brandering gevoel of stiftheid. Consulteer bij dergelijkke klachten een met betrekking tot dit soort klachten gekwalificierde arts.

Risico's door accessoires

Koppel de schuurmachine voor schuurpapier of polijstgereedschappen voor de montage of het verwisselen van werktuigen of accessoires los van de energievoorziening.

Vermijd tijdens en na het gebruik direct contact met de werktuigen, waar dat deze heet hunnen zich in of scherpe randen hunnen hebben.

Er mag uitsluitend schuurpapier of polijstgereed-schap worden gebrukt dat daartoe is bestemdoorde fabrikant van de schuurmachine voor schuurpapier of polijstgereedschappen;

• Doorsliipschijven en zagenogens nicht worden gezebruikt.

Gecontroleerd moet worden of het maximale bedriifstoerental van het machinegeereedschap (polijstschijf, schuurband, gezelschijf, enz.) hoger is dan het nominale toerental van de machine;

Zelfhechtende schuurschijven要去en concentrisch op de bevestigingsplaat worden aangebracht.

Risico's op de werkplek

Uitglieden, struikelen en vallen zijn de belangrijksteoorzaken van letsel op de werkvoer. Let op oppervlakken die glad zich geworden door het gebruik van het apparaat en op door de luchtslang of hydraulische slangveroorzaakt struikelgevaar.

Deze schuurmachines voor schuurpapier of polijstgereedschappen zichn Niet bestemd voor gebruik in potentieel explosiegevaarlijke omgevingen en zichn Niet geisoleerd gegen contact met elektrische stroombronnen.

Vergewis u ervan dat er geen elektrische leidingen, gasleidingen enz. aanwezig zich, die in geval van beschadiging door het gebruik van de machine een gevaar zouden konnen vormen.

Risico's door stof en dampen

Stof en dampen die ontstaan bij het gebruik van schuirmachines voor schuurpapier of polijst-gereedschappen kuren gezondheidsschade (zoals kanker, geboorteafwijkingen, astma en/ of dermatitis)veroorzaken; het is moodzakelijk om een risicobeordeling uit te voeren met betrekking tot deze risico's en geschikte controlemechanism te implementeren.

In de risicobeoordeling要去en ook stof dat door het apparaat wordt geproduerd, en de eventueel opwervelende al aanwezigste fostdeel-tjes worden opgenomen.

De schuirmachine voor schuurpapier of polijstgereedschappen moet met inachtnemening van de in deze gebruiksaanwijzing opgenomen aanbevelingen worden gebruikt en onderhoven, om het vrijkomen van stof en dampen tot een minimum te reduceren.

Stoflucht dient zodenig te worden afgevoerd, dat het opwervelen van stof in stofrijke omgevin gen tot een minimum worden gereduceerd.

Bij het ontstaan van stof en dampen dienen deze op deplaats van emissie te worden ge-controlled.

Alle voor het opvangen, afzuigen of onderdrukken van zwevend stof en dampen bedoeldeinstallaties of accessoires van het apparaatmoeten volgens de instructies van de fabrikantworden gezruikt en onderhoden.

De accessoires/werktuigen moeten volgens de aanbevelingen van deze gebruiksaanwijzing worden verwisseld, onderhonden en verrangen, om onnodige toename van stof-en dampont-wikkeling te vermijden.

Gebruik ademhalingsbeschermingsmiddelen volgens de instructies van uw werkgeber of zoals vereist door ARBO-voorschriften.

Risico's door lawaai

Blootstelling aan hoge geluidsniveaus kan in geval van onvoldoende gehoorbescherming leiden tot blijende gehoorschade, gehoorverlies en andere problemen, zoals tinnitus (rinkelen, suizen, fluiten of zoemen in het oor). Daarom is het essentieel om een risicobeoordeling uit te voeren met betrekking tot deze risico's en adequate controlemechanismen te implementeren.

Tot de geschikte controlemechanismen voor verminderung van het risico behoren maatregelen zoals het gebruik van geluidempende stoffen, om bij de werkstukken optredende rinkelgeluidente vermijden.

Gebruik gehoorbeschemmingsmiddelen volgens de instructies van uw werkgever of zoals vereist door ARBO-voorschriften.

De schuurmachine voor schuurpapier of polijstgereedschappen moet volgens de in deze gebruiksaanwijzing opgenomen aanbevelingen worden gezruikt en onderhoden, om een onnodige toename van het geluidsniveau te vermijden.

De verbruiksmaterialen/werktuigen moeten volgens de aanbevelingen van deze gebruiks-aanwijzing worden verwisseld, onderhonden en verrangen, om onnodige toename van het geluidsniveau te vermijden.

■ Als de schuirmachine voor schuurpapier of polijstgereedschappen is uitgerust met een geluidsdemper, zorg er dan voor dat deze op het apparaat geplaatst is en werkdt als u het apparaat gebruikt.

Risico's door trillingen

Trillingen kuren beschadiging van de zenuwen en storingen van de bloedcirculatie in handen en armen veroorzaken.

Draag bij het werkken in een koude omgeving warme kleding en houd uw handen warm en droog.

■ Als u doofheid, tintelingen of pijn in uw vingers of handen vaststelt, of de huid van uw vingers of handen wit wordt, onderbreek dan het werk met de schuurmachine voor schuurpapier of polijstgereedschappen, informeer uw werkgeber en raadpleeg een arts.

De schuirmachine voor schuurpapier of polijstgereedschappen moet volgens de in deze gebruiks-aanwijzing opgenomen aanbevelingen wordengebruikt en onderhonden, om een onnodigeversterking van de trillingen te vermijden.

Houd het apparaat Niet al te stevig, maar toch goed vast en wees voorbereid op reactiekrachten,want het trillingsrisico is doorgaans evenredig aan de stevigheid van de greep.

Bijkomende verilgheidsvoorschriften voor pneumatice machines

Perslicht kan ernstig letsel veroorzaken.

• Controller, als het apparaat Niet in gebruik is, vór het verwisselen van accessoires en vór de uitvoering van reparatiewerkzaamheden, of de luchttoevoer is afgesloten, of de luchtslang Niet onder druk staat en of het apparaat is losgekoppeld van de luchttoevoer.

Richt de luchtstroom nooit op uzelf of op andere Personen.

Rondzwiepende slangen können ernstig letselveroorzaken. Controller daarom altiid of de slangen en koppelingen beschadigd zichn of losraken.

■ Als universe draaikoppelingen (klauwkoppelingen) worden gebruikt, moeten borgpennen worden gebruikt; Whipcheck-slangzekeringen moeten worden gebruikt voor bescherming gegen het losraken van een koppeling met het apparaat of een koppelingCUSTsen twee slangen.

Zorg ervoor dat de op het apparaat aangegeven hoogste druk Niet worden overschreden.
Draag persluchtmachines nooit aan de slang.

Apparaatspecifieke veiligheidsvoorschriften voor schuurmachines

WAARSCHUWING!

Stof van materialen zoals loodhoudende verf, sommige houtsoorten en metaal hunnen schadelijk zichoor voor de gezondheid.
Het aanraken of inademen van deze stoffen kan een gevaar vormen voor degene die de machine bedient of personen die zich in de buurt bevinden.
Draag een veiligheidsbril en een stofmasker!

Vóör de ingebruikname

OPMERKING

De schuirmachine mag alleen worden gebrukt met gezuiverde, van olienevel voorziene perslucht waar bij een maximale werkdruk van 6,3 bar op het apparaat Niet mag worden overschreden. De compressor要去 zich uitgerust met een drukregelaar om de werkdruk te regelen.
Omwikkel alle schroefdraadaansluitingen met de meegeleverde teflontape 13.

Montage van de steeknippel

Haal de kunststof beschemkap uit de luchtinlaat van het apparaat.
Omwikkel het schroefdraad van de steeknippel 5 met de meegeleverde teflontape 13
Schroef de steeknippe ⑤ in de luchtinlaat.

Montage van de schuurzool

De perslucht-excenterschuurmachine is uitgerust met een beschemingsmanchet

Draairichtingsindicatie van de schuurzool 9

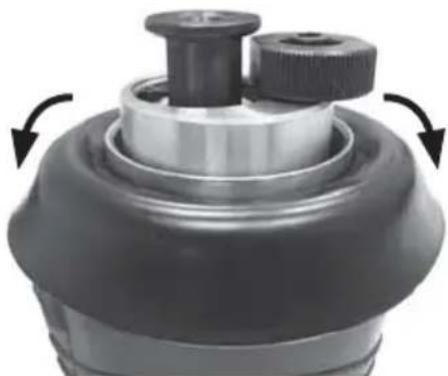

Vouw de beschemingsmanchelom (zie afb.1) om de schuurzool bevestigen of te verrangen.

Afb. 1

WAARSCHUWING!

• Gebruik de perslucht-excenterschuurmachine nooit zonder beschemingsmanchet 10.
• Gebruik de perslucht-excenterschuurmachine nooit met omgevouwen beschemingsman-chet 10
  Een beschadigde beschemingsmanche moet onmiddelijk worden verrangen.

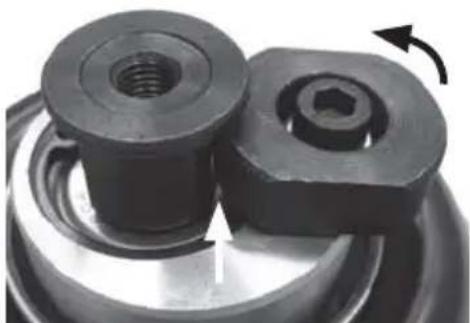

Draai de spilblokkering met de gekartelde welving gegen de platte kant van de excenterspil 8zie afb.2).

Afb.2

Haal de beschermkap van de draadstang van de schuurzool n schroef deze met de wijzers van de klok mee tot aan de aanslag in de ex-centerspil 8.
Maak de spilblokkering los, zodat de excenterspil 8 vrij om zich eigen as kan draaien.

LET OPI!

Gebruik de perslucht-excenterschuurmachine nooit met vergrendelde aandrijfspil. Dit is gevaarlijk en kan leiden tot ernstig letse!
Vouw de beschermingsmancheo weer om (zie afb. 3).

Afb. 3

Schuurpapierschijf selecteren

Materialalafname en oppervlak:

De materiaalafname en het oppervlakteresultaat worden bepaald door de grofheid (korrel) van de schuurpapierschijf.

Gebruik voor de bewerking van de verschillende materialen algijd passende schuurpapierschijven met een verschillende mate van grofheid.

Montage van de schuurpapierschijf

LET OPI!

Koppel het apparaat beslist los van de persluchtbron, voordat u de schuurpapierschijf 1 bevestigt of losmaakt.
De schuurzoo en de meegeleverde schuurpapierschijven 1ijn voorzien van een correspondende klittenbandbevestiging.
Kies de schuurpapierschij met de gewenste grofheid en druk deze op de schuurzool Let op de concentrische plaatsing.

Til de schuurpapierschij1 zijwaarts op en trek hem van de schuurzool 9 af om hem te verrangen. Reinig de schuurzool 9 zo nodig met perslucht.

Smering

OPMERKING

Ter voorkoming van wrijvings- en corrosieschade is een regelmatige smering van grootbelang. Het verdient aanbeveling speciale olie voor perslucht te gebruiken (bijv. Liqui Moly compressorolie).

-Smering met een olievernevelaar Als voorbereidingsstap na de drukregelaar smeert een olievernevelaar (niet meegeleverd) uw apparaat continu en optimaal. Een olievernevelaar geeft in fijn druppels olie af aan de doorstromende lucht en zorgt zo voor een regelmatie smering.
-Handmatige smering

Wanner u geen olievernevelaar hebt, voert u voorafgaand aan elk gebruik resp. bij langdurige werkzaamheden een smeringuit, door 3-4 druppels speciale olie voor perslucht in de steeknippel te druppelen.

Olie bijvullen

Om de perslucht-excenterschuurmachine lange tijd te kuren blijven gebruiken要去 er voldoende pneumatiekolie in het apparaat aanwezig়.

De volgende möglichkheden staan ter beschikking:

Sluit een onderhoudsunit met een smeerapparaat aan op de compressor.
Installer een aanbouwsmeerapparaat in de persluchtleiding of op het persluchtapparaat.
Doe met de hand om de 15 bedrijsminuten ca. 3-5 druppels pneumatiekolie in de steenkippel 5.

Aansluiting op een persluchtbron

OPMERKING

Voorafgaand aan aansluiting van de persluchtbron
-moet de vereiste werkdruk (3-6 bar) volledig zich opgebouwd
-moet ervoor worden gezorgd dat de trekker zich in+zijn bovenste positie bevindt

Sluit het apparaat aan op een compressor door de steeknippel te verbinden met de toevoerslang van de persluchtbron.
De persluchtbron要去iitgerust met eendrukregelaar om de perslucht te konnen regelen.

Bediening

In-/uitschakelen

Inschakelen:

Druk eerst de trekkerblokkering maar voren endruk dan op de trekkerhendel m het apparaat in te schakelen.

Uitschakelen:

Laat de trekkerhende 3 los.
Koppel het apparaat los van de persluchtbron als u klaar bent met uw werk.

Regeling van het schuurvermogen

Met de toerentalregelaar 6 kan de luchtstroom en daarmee het schuurvermogen worden gevarieerd, ook terwijl het apparaat in werkinq is.
Het ideale schuurvermogen is afhankelijk van het te bewerken materiaal en zult u zich in de praktijk要去en bepalen.

Stel met behulp van de drukregelaar de juiste werkdruk in.

Schuren

Schakel de persluchtbron in en LAST Zo lang werken, tot de maximale druk is bereikt en de persluchtbron wordenuitgeschakeld.
Stel met behulp van een drukregelaar op de persluchtbron de optimale werkdruk in. Houd er rekening mee dat de maximale werkdruk Niet mag worden overschreden. Een verhoogde werkdruk levert geen prestatiewinst, maar verhoogt enkel het luchtverbruik en versnelt de slijtage van het apparatus. Houd u waarom.altijd aan de technische specificaties.
Schakel de perslucht-excenterschuurmachine in.
Wacht tot het apparaat het gewenste toerental heeft bereikt en regel dit zo nodig bij.
Houd de perslucht-excenterschuurmachine parallel aan het werkstuk.
Beweeg het apparaat parallel over het oppervlak cirkelend of wisseled in de lengte- en bredterichting. Gebruik de behuizing 1 als handgreep om het apparaat in de gewenste richting te leiden.
Druk nicht op de perslucht-excenterschuurmachine. Sterk drukken op het apparaat verhoogt het werkvermögen nicht!
Wanner u klaar bent, laat u de trekkerhende los om het apparaat uit te schakelen.
Na afloop van alle werkzaamheden koppelt u het apparaat los van de persluchtbron.

LET OP!

Bij het schuren ontstaat schuurstof. Draag beslist veiligheidshandschoenen en geschikte adembescherming, en reinig schuurpapier en werkstuk regelmatig met behulp van een stofzuiger of perslucht.
Alaar gelang de groote en aard van het werkstuk要去en passendeveiligheidsmaatregelen worden getroffen.Gebruik geschekte klemvoorzieningen om weglijkden van het werkstuk te voorkomen.
Mocht de persluchttoevoer onderbroken worden, LAST dan de trekkerhendel onmiddelijk los.

Werkinstructies

Bij schuren is het belangrijkste dat u achtereenvolgens schuurpapier met een steeds fijnere korrel gebruikt. Bij een te grove korrel wordt het oppervlak Niet glad, maar zichs ruwer. Bij een te fjine korrel bereikt u nauwelijks resultaat. De materiaalafname wordt bepaald door het torental en door de fijnheid van het schuurpapier.

Op basis van het te bewerken material en de gewenste materiaalafname komen verschillende soorten schuurpapier in aanmerking.

LET OP!

Koppel het apparaat beslist los van de persluchtbron, voordat u de schuurpapierschijf 1 bevestigt of losmaakt.

Materialaal Korrel
Verf/lak: Gladschuren 180
		Krassenherstellen	120
		Roest verwijderen	40
Hout: Zacht hout	60 - 80
	Hardhout 60
	Fineer 240
Metaal: Aluminum	um 80
	Staal 60

Onderhoud en reiniging

WAARSCHUWING!

LETSEL

Koppel vór onderhoudswerkzaamheden het apparaat los van het persluchtnet.

LET OP!

Reinig het apparaat voorafgaand aan onderhoud van gevaarlijke substanties die zich (door werkprocessen) op het apparaat hebben vastbezet. Vermijd elk huidcontact met deze substanties. Wanner de huid in contactkomt met gevaarlijke stoffen, kan dit leiden tot ernstige dermatitis. Rondvliegend stof en stof dat ontstaat tijdens onderhoudswerkzaamheden kan worden ingeademd.

OPMERKING

Neem de volgende punten in acht om een juiste Werking en Lange levensduur van de schuurmachine te waarborgen:

Een voldoende en voortdurende intacte oliesmering is voor een optimale werkig van heel groot belang.

■ Controller na elk gebruik het toerental en het trillingsniveau.

■ Controleer regelmatig, en ook na het uitvoeren van onderhoud, het onbelaste toerental: gebruik daartoe een toerentalmeter en voer de metinguit zonder werktuigen te monteren. Bij een druk van 6,3 bar mag het onbelaste toerental in geen geval overschreden worden.

Wanner het apparaat een hoger trillingsniveau heeft, moet eerst de oorzaak worden verholpen resp. het apparaat worden gerepareerd.

Gebruik uitsluitend originele verrangings- resp. reserveonderdelen van de fabrikant, waar anders gevaar bestaat voor de gebruikers. Neem bij twijfel contact op met de klantenservice.

■ Controller de schuurzoc regelmatig op beschadigingen.

Reinig het apparaat uitsluitend met een droge, zachte doeck of met perslucht.

Gebruik in geen geval scherpe en/of krassende reinigingsmiddelen.

Problemen op losses

Probleem Megt elijke oorzaak	Oplossing
Snelheid te laag, er kommt wat lucht UIT de uitlaat.	Vastzittende motordelen door vuil.
	Druktoevoer te laag.
Apparaat beweegt nicht, alle perslucht ontsnapt bij de uitlaat.	Vastzittende motor door ophoping van materiaal.

Afvoeren

De verpakking bestaat uit milieuvriendelijke materialen. De verpakking kan in deplaatselijke kringloopcontainers worden gedeponeerd.

Deponeer het apparaat nicht bij het normale huisvuil!

Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeenteinigingsdienst.

Garantie

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst maybe zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar de kassabon als bewijs van aankoop. Neem Telefonisch contact op met uw servicepunt, mocht u aanspraak wilennen make np de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

De garantie geldt uitsluitend voor materiaal- of fabricagefouten,ECHTER NIET Voor transportschade, Niet voor onderdelen die onderhevig+zijn aan slijtage of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's.Het product is uitsluitend bestemd voor privilegebruik en Niet voor bedrijfsmatige doeleinden.Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefiiaal zijn uitgevoerd, vervalt de garantie.Uw wettelijke rechten worden door deze garantie nicht beperkt.De garantieperiode wordt door deze waarborg Niet verlangd.Dat geldt ook voor verrangen en gerepareerde onderdelen.Eventueel al bij aankoop aanwezighe schade en gebreken moeten meteen na het uitpakken worden gemeld,echter uiterlijk twee dagen na de aankoopdatum.Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Service

NL Service Nederland

Vertaling van de oorspronke- lijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUISTLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

Machinerichtlijn (2006/42/EC)

Toegepaste geharmoniseerde normen:

EN ISO 11148-8:2011

Typeaanduiding van het apparatus:

Excentriekslijpmachine op perslucht PDEXS 150 B2

Productieaar: 03-2016

Serienummer: IAN 275679

Bochum, 29-01-2016

CE

Semi Uguzlu

• Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.

Inhaltsverzeichnis

Einleitung 52
